1 PRODUKTKATALOG 2017

2 PRODUKTGRUPPER ARMERING TILLBEHÖR CELLPLAST & GRUNDELEMENT FABRIKSBLANDAD BETONG RADONMEMBRAN VATTEN & AVLOPP VATTENBUREN GOLVVÄRME AVFALLSHANTERING FYLLNADSMATERIAL SAMVERKANSPLÅT STRÄCKMETALLER

3 INNEHÅLLSFÖRTECKNING 1. FÖRSÄLJNINGSVILLKOR 1 2. ARMERINGPRODUKTER GRUNDELEMENT, CELLPLAST & DRÄNERINGSSKIVA MARKDISTANSER VÄGG- OCH VALVDISTANSER VÄGG- OCH VALVDISTANSER & TÄTNINGSSYSTEM TÄTNINGSSYSTEM DISTANSHJUL PALLNINGSBRICKOR SPIKKLOSSAR & KILAR ISOLERINFÄSTNINGAR & GOLVVÄRMETILLBEHÖR MÄRKBRICKOR ÄNDDISTANSER, SKYDDSKNOPPAR & PLUGGAR DISTANSRÖR & TILLBEHÖR FORMLISTER AVDRAGSBANOR, AVDRAGSBANESTÖD & FORMTILLBEHÖR FORMSTAG FORMSTAGSTILLBEHÖR, NAJTRÅD & DIVERSE INFÄSTNINGAR MAGNETER & FORMSÄTTNING FABRIKSBLANDAD BETONG VATTENBUREN GOLVVÄRME SAMVERKANSPLÅT STRÄCKMETALLER RADONMEMBRAN AVFALLSHANTERING FYLLNADSMATERIAL VATTEN- OCH AVLOPPSPRODUKTER KONTAKT OCH KOMPLETT GRUND 71

4 FÖRSÄLJNINGSVILLKOR PRISER Priserna gäller 30 dagar från den dagen offerten är mottagen hos beställaren, om inget annat är överenskommet. Indexjustering på priserna sker vid förändring vid ändringar av skatter, avgifter och produktionskostnader. Mervärdeskatt tillkommer vid order. BETALNINGSVILLKOR 30 dagar netto från fakturadatum. Dröjsmålsränta efter förfallodagen. LEVERANSVILLKOR Leverantörernas allmänna leveransvillkor. Fritt från fabrik. RETURER Skadad gods ska omgående meddelas till RVG Grund. Brutna produktförpackningar som levereras i hela förpackning godtas ej i retur. Retur av produkter ska vara brukbara när returen är mottagen. Returnerad gods krediteras med 80%. Specialtillverkad produkt tas ej emot som retur. ALLMÄNNA BESTÄMMELSER Försäljning direkt från fabrik eller från leverantörens lager så gäller leverantörens allmänna bestämmelser. I övrigt gäller ABM

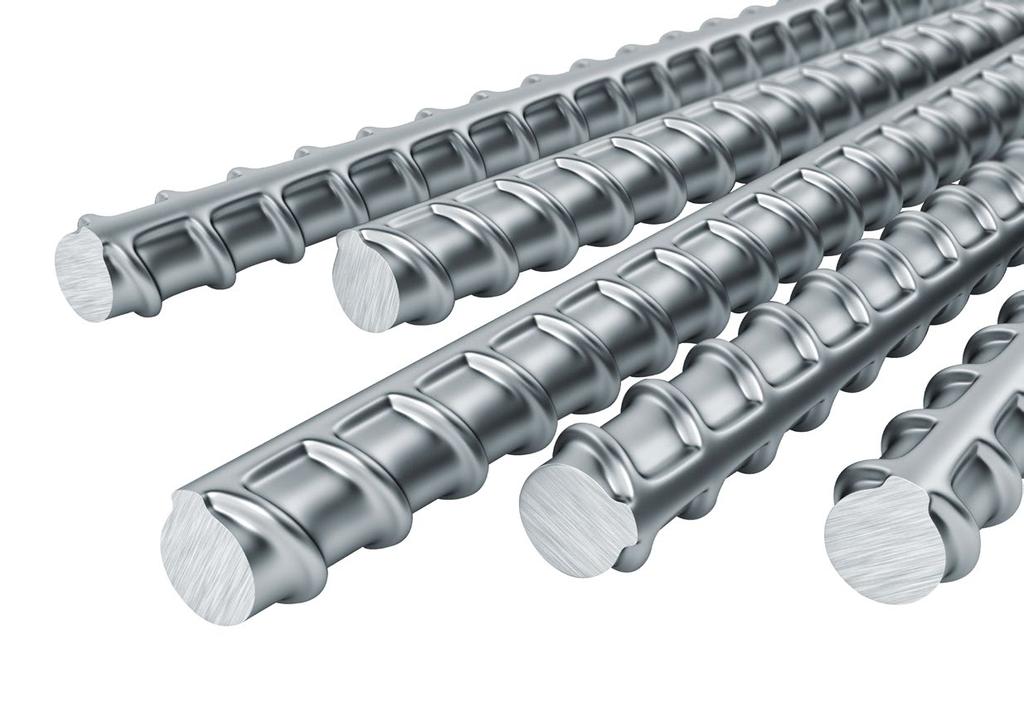

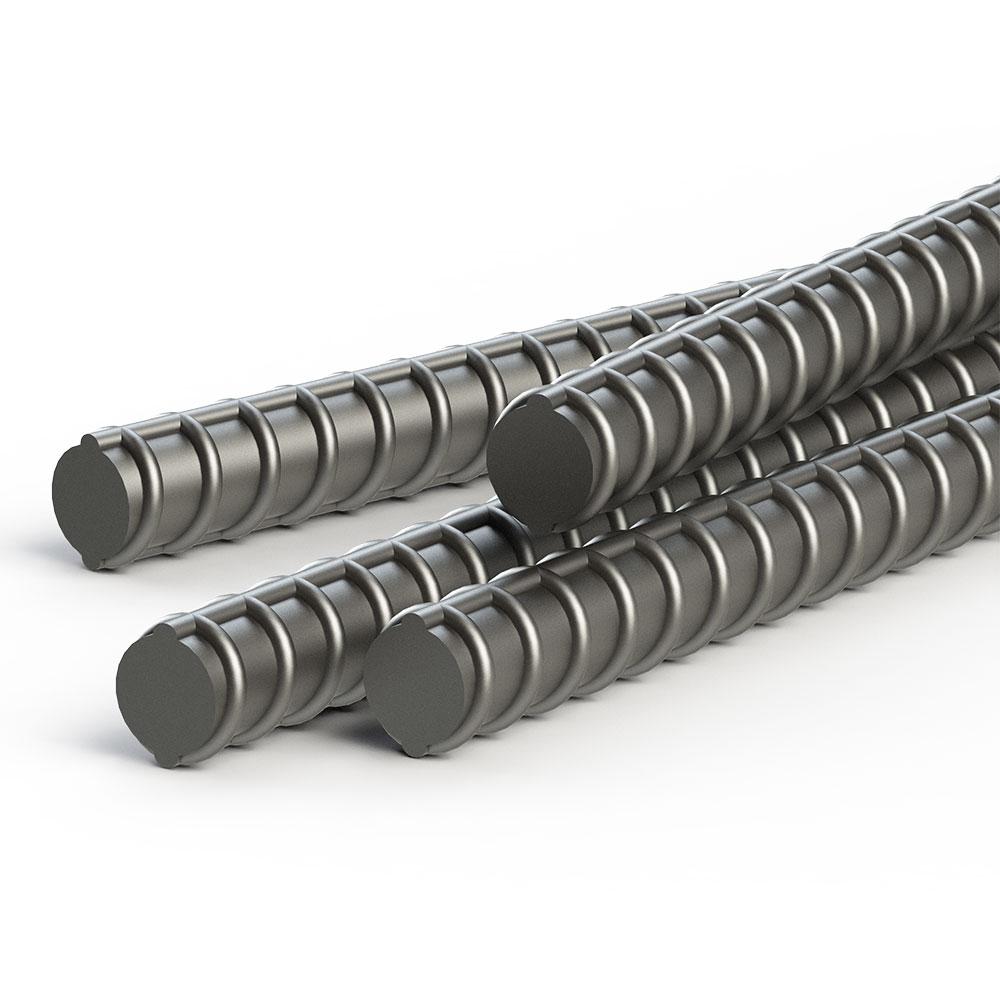

5 ARMERINGPRODUKTER ARMERINGSJÄRN - K500C-T Artikelnamn Vikt/Bunt Ca Antal/Bunt Kg/St Ø (mm) Längd (mm) ARM KG 56 0, ARM TON 750 1, ARM TON 375 2, ARM KG 31 0, ARM TON 422 2, ARM TON 211 4, ARM KG 20 1, ARM TON 270 3, ARM TON 135 7, ARM KG 8 3, ARM TON 105 9, ARM TON 53 18, ARM TON 69 14, ARM TON 34 29, ARM TON 43 23, ARM TON 22 46, ARM TON 26 37, ARM TON 13 75, Leverans av armeringsjärn inom en vecka. 2

6 ARMERINGPRODUKTER ARMERINGSNÄT - NK500AB-W Artikelnamn Kg/St Antal/Bunt Ø (mm) Format (m) Täckande yta NÄT , ,00x2,30 9,7 m2 NÄT , ,85x2,25 9,1 m2 NÄT , ,95x2,35 10,3 m2 NÄT , ,00x2,30 9,7 m2 NÄT7100F* 74, ,85x2,35 11,0 m2 NÄT7150F* 48, ,85x2,35 10,3 m2 NÄT8100F* 98, ,90x2,45 11,0 m2 NÄT , ,00x2,30 9,7 m2 NÄT8150F* 64, ,95x2,35 10,5 m2 NÄT9150F* 81, ,85x2,40 10,5 m2 NÄT10100F* 149, ,90x2,40 10,3 m2 NÄT10150F* 94, ,90x2,30 9,72 m2 NÄT12100F* 207, ,90x2,40 9,5 m2 NÄT12150F* 136, ,85x2,40 9,5 m2 *Fingerskarvade armeringsnät Leverans av armeringsnät inom en till två veckor. 3

7 ARMERINGPRODUKTER INLÄGGNINGSFÄRDIG ARMERINGSSTÅL (ILF) Vi erbjuder att ta fram färdiga armeringsspecar med klippt och bockad armering till era projekt. Det vi behöver är antingen er egna ILF spec eller ritning på projektet så fixar vi det. Vi ser till att märka upp armeringen så att ni enkelt kan se vilken ILF armering som tillhör vad. Typblad 2A Leveranstid av ILF 7-14 dagar beroende på mängd och hur omfattande produktionen är. 4

8 GRUNDELEMENT Artikelnamn Kvalité Höjd (mm) Bredd (mm) Längd (mm) Antal/Pall Enhet L-Element Rak borstad S ST L-Element Rak borstad S ST L-Element Rak borstad S ST L-Element Rak borstad S ST L-Element Hörn borstad S ST L-Element Hörn borstad S ST L-Element Hörn borstad S ST L-Element Hörn borstad S ST L-Element Rak borstad S ST L-Element Rak borstad S ST L-Element Hörn borstad S ST L-Element Hörn borstad S ST L-elementen har en borstad fibertong på ytan som används exempelvis vid nyproduktion. Villor, kontor och industribyggnader. 5

9 GRUNDELEMENT Artikelnamn Kvalité Höjd (mm) Bredd (mm) Längd (mm) Antal/Pall Enhet F-Element Rak S ST F-Element Rak S ST F-Element Hörn S ST F-Element Hörn S ST F-Element Rak S ST F-Element Rak S ST F-Element Hörn S ST F-Element Hörn S ST F-element passar till tegelfasader med homogen murstomme eller trästomme. 1 st lång spikplåt, 1 st kort spikplåt och 1 st släppskiva ingår per F-element. Artikelnamn Kvalité Höjd (mm) Tjl (mm) Längd (mm) Antal/Pall Enhet I-Element borst T70/H300 S ST I-Element borst T70/H400 S ST I-Element borst T70/H500 S ST I-Element borst T70/H600 S ST I-Element borst T100/H300 S ST I-Element borst T100/H400 S ST I-Element borst T100/H500 S ST I-Element borst T100/H600 S ST I-element med borstad fiberbetong på ytan. Används vid nyproduktion och tilläggsisolering av grunder. 6

10 GRUNDELEMENT Artikelnamn Kvalité Höjd (mm) Bredd (mm) Längd (mm) Antal/Pall Enhet U-Element Rak borstad S ST U-Element Hörn borstad S ST U-Element Rak borstad S ST U-Element Hörn borstad S ST U-element med borstad fiberbetong på ytan. Används vid nyproduktion av grunder exempelvis villor, kontor och industribyggnader. CELLPLAST - EXPANDERAD POLYSTYREN (EPS) Artikelnamn Tjl (mm) Bredd(mm) Längd(mm) Kvalité Kvm/Pkt Skivor/pkt Enhet EPS S60 12,24 17 PKT EPS S60 7,2 10 PKT EPS S60 4,32 6 PKT EPS S60 3,6 5 PKT EPS10060S S60 14,4 5 PKT EPS S60 2,16 3 PKT EPS S60 1,44 2 PKT Isolering av platta på mark, tak, väggar och som lättfyllnad. 7

11 CELLPLAST - EXPANDERAD POLYSTYREN (EPS) Artikelnamn Tjl (mm) Bredd(mm) Längd(mm) Kvalité Kvm/Pkt Skivor/pkt Enhet EPS S PKT EPS S PKT EPS S80 12,24 17 PKT EPS S80 8,64 12 PKT EPS S80 7,2 10 PKT EPS5080S S80 28,8 10 PKT EPS S80 5,76 8 PKT EPS S80 5,04 7 PKT EPS7080S S80 20,16 7 PKT EPS S80 4,32 6 PKT EPS S80 3,6 5 PKT EPS10080S S80 14,4 5 PKT EPS S80 2,88 4 PKT EPS S80 2,16 3 PKT EPS15080S S80 8,64 3 PKT EPS S80 1,44 2 PKT EPS20080S S80 5,76 2 PKT Isolering av platta på mark, tak, väggar och som lättfyllnad. 8

12 CELLPLAST - (EPS) Artikelnamn Tjl (mm) Bredd(mm) Längd(mm) Kvalité Kvm/Pkt Skivor/pkt Enhet EPS S PKT EPS S PKT EPS S100 12,24 17 PKT EPS S100 8,64 12 PKT EPS S100 7,2 10 PKT EPS50100S S100 28,8 10 PKT EPS S100 5,76 8 PKT EPS S100 5,04 7 PKT EPS70100S S100 20,16 7 PKT EPS S100 4,32 6 PKT EPS S100 3,6 5 PKT EPS100100S S100 14,4 5 PKT EPS S100 2,88 4 PKT EPS S100 2,16 3 PKT EPS150100S S100 8,64 3 PKT EPS S100 1,44 2 PKT EPS200100S S100 5,76 2 PKT Isolering av platta på mark, tak, väggar och som lättfyllnad. 9

13 CELLPLAST - EXPANDERAD POLYSTYREN (EPS) Artikelnamn Tjl (mm) Bredd(mm) Längd(mm) Kvalité Kvm/Pkt Skivor/pkt Enhet EPS S PKT EPS S PKT EPS S150 12,24 17 PKT EPS S150 8,64 12 PKT EPS S150 7,2 10 PKT EPS S150 5,76 8 PKT EPS S150 5,04 7 PKT EPS70150S S150 20,16 7 PKT EPS S150 4,32 6 PKT EPS S150 3,6 5 PKT EPS100150S S150 14,4 5 PKT EPS S150 2,88 4 PKT EPS S150 2,16 3 PKT EPS S150 1,44 2 PKT Isolering av platta på mark, tak, väggar och som lättfyllnad. Artikelnamn Tjl (mm) Bredd(mm) Längd(mm) Kvalité Kvm/Pkt Skivor/pkt Enhet EPS S PKT EPS S200 12,24 17 PKT EPS S200 7,2 10 PKT EPS S200 5,04 7 PKT EPS S200 4,32 6 PKT EPS S200 3,6 5 PKT EPS100200S S200 14,4 5 PKT EPS S200 2,88 4 PKT EPS S200 2,16 3 PKT EPS S200 1,44 2 PKT Isolering av platta på mark, tak, väggar och som lättfyllnad. 10

14 GRUNDELEMENT Artikelnamn Tjl (mm) Bredd(mm) Längd(mm) Kvalité Kvm/Pkt Skivor/pkt Enhet EPS S300 7,2 10 PKT EPS S300 5,76 8 PKT EPS S300 5,04 7 PKT EPS S300 4,32 6 PKT EPS S300 3,6 5 PKT EPS100300S S300 14,4 5 PKT EPS S300 2,16 3 PKT CELLPLAST - EXPANDERAD POLYSTYREN (EPS) FALSAD Artikelnamn Tjl (mm) Bredd(mm) Längd(mm) Kvalité Kvm/Pkt Skivor/pkt Enhet EPS5080F S80 6,93 10 PKT EPS7080F S80 4,85 7 PKT EPS10080F S80 3,47 5 PKT EPS80100FS S80 2,83 1 ST Falsade skivor för isolering av platta på mark, tak, väggar och som lättfyllnad. 11

15 CELLPLAST - EXPANDERAD POLYSTYREN (EPS) FALSAD Artikelnamn Tjl (mm) Bredd(mm) Längd(mm) Kvalité Kvm/Pkt Skivor/pkt Enhet EPS50100F S100 6,93 10 PKT EPS70100F S100 4,85 7 PKT EPS100100F S100 3,47 5 PKT EPS100100FS S100 2,83 1 ST Falsade skivor för isolering av platta på mark, tak, väggar och som lättfyllnad. Artikelnamn Tjl (mm) Bredd(mm) Längd(mm) Kvalité Kvm/Pkt Skivor/pkt Enhet EPS100200F S200 3,47 5 PKT EPS100200FS S200 2,83 1 ST Falsade skivor för isolering av platta på mark, tak, väggar och som lättfyllnad. 12

16 CELLPLAST - (XPS) Artikelnamn Tjl (mm) Bredd(mm) Längd(mm) Kvalité Kvm/Pkt Skivor/pkt Enhet XPS S PKT XPS S300 7,5 10 PKT XPS S300 3,75 5 PKT XPS S300 3,75 5 PKT XPS S300 2,25 3 PKT Isolering av platta på mark, tak, väggar och som lättfyllnad. Högre tryckhållfasthet än EPS. Låg vattenabsortion. Artikelnamn Tjl (mm) Bredd(mm) Längd(mm) Kvalité Kvm/Pkt Skivor/pkt Enhet XPS50500S S500 7,5 5 PKT Isolering av platta på mark, tak, väggar och som lättfyllnad. Högre tryckhållfasthet än EPS. Låg vattenabsortion. 13

17 CELLPLAST - EXTRUDERAD POLYSTYREN (XPS) FALSAD Artikelnamn Tjl (mm) Bredd(mm) Längd(mm) Kvalité Kvm/Pkt Skivor/pkt Enhet XPS20300F S300 3,6 5 PKT XPS30300F S300 3,6 5 PKT XPS50300F S300 2,17 3 PKT Falsade skivor för isolering av platta på mark, tak, väggar och som lättfyllnad. Högre tryckhållfasthet än EPS. Låg vattenabsortion. Artikelnamn Tjl (mm) Bredd(mm) Längd(mm) Kvalité Kvm/Pkt Skivor/pkt Enhet XPS50400F S400 7,27 5 PKT Falsade skivor för isolering av platta på mark, tak, väggar och som lättfyllnad. Högre tryckhållfasthet än EPS. Låg vattenabsortion. 14

18 CELLPLAST - DRÄNERINGSSKIVA Artikelnamn Tjl (mm) Bredd(mm) Längd(mm) Kvm/Pkt Skivor/pkt Enhet DRÄN ,2 10 PKT DRÄN ,4 7 PKT DRÄN ,6 5 PKT Dränering och isolering av källarytterväggar. 15

19 TILLBEHÖR DRÄNERING & CELLPLAST Artikelnamn Antal/St Antal/Frp Enhet DRÄNSTICK 1 PKT Självhäftande stick för montering av dräneringsskiva på källarvägg. Artikelnamn Längd (mm) Antal/Frp Enhet AVSLUTNINGSLIST ST Grå avslutningslist till dräneringsskiva. Artikelnamn Längd (m) Bredd (m) Antal/Frp Enhet FIBERDUK ST Artikelnamn Antal/St Antal/Frp Enhet DUKSTIFT PKT Montering av fiberduk mot cellplast. 16

20 MARKDISTANSER SNAP MARKDISTANS SMD För mjuka underlag, t.ex. isolering och sand. Klarar järn upp till 16 mm diameter. Förpackad i kartong. MARKDISTANS EG PYRAMID En stabil markdistans som kan användas mot alla underlag. Utmärkt betongomslutning. EG Pyramid är stapelbar vilket ger en enkel hantering på arbetsplatsen och god ekonomi vid lagring och transport. Tillverkas i höjden 40/50 mm, för järn upp till 16 mm. Täckskikt SMD SMD SMD SMD SMD BULO MARKDISTANS EG För järn med diameter upp till 16 mm och täckskikt från 25 till 100 mm. Förpackad i kartong. Täckskikt [pall] EG40/50 Pyramid DISTANSLIST MARK DLM För armering som skall placeras på mjuka underlag, t.ex. sand och isolering. Levereras i 2 m-längder. Täckskikt EG EG EG EG EG HESÖ MARKDISTANS SUS Avsedd för användning vid armering mot mjukt underlag. Superstar är förpackad antingen i kartong eller i säck. 047 Täckskikt [m] DLM DLM DLM DLM DLM DLM DLM Höjd Bottenplatta Armering SUS 15/20 i kartong 90 x SUS 15/20 i säck 90 x SUS 25/30 i kartong 90 x SUS 25/30 i säck 90 x SUS 25/30 förstärkt, säck 105 x SUS 30/40 i säck 105 x SUS 40/50 i kartong 100 x SUS 40/50 i säck 100 x SUS 40/50 förstärkt, säck 120 x SUS 50/60 i kartong 120 x SUS 50/60 i säck 120 x SUS 50/60 förstärkt,säck 120 x SUS 60/70 i säck 120 x SUS 70/80 i kartong 120 x SUS 70/80 i säck 120 x SUS 90/100 i kartong 120 x SUS 90/100 i säck 120 x SUS 110/120 i kartong 120 x SUS 110/120 i säck 120 x SUS 140/150 i kartong 135 x SUS 140/150 i säck 135 x DISTANSLIST DRUZACK DLDRU Modern distanslist för stora ytor. Listen har hög bärkraft och med sin vågform är Druzack mycket tippstabil. Utförandet gör att betongytan inte avskärs linjärt. Är användbar på såväl hårt som mjukt underlag. Innehåller inte PVC. Kompakt paketerad på pall. Längd: 800 mm Täckskikt Antal/ Antal/ höjd bunt pall DLDRU DLDRU DLDRU DLDRU DLDRU DLDRU DLDRU

21 VÄGG- & VALVDISTANSER SNAP VARIANT VVD En mycket stabil och populär distans som klarar högt ställda krav, både på byggplatser och elementfabriker. Spikbar, liten anliggning mot formen, mycket god betongomslutning och med två täckskikt i varje kloss. Kan förmonteras i armeringskrysset. Variant och är av större och kraftigare utförande. OBS! Ej spikbara. Grå färg. Tips! Ett ännu högre täckskikt kan erhållas genom att någon av de mindre modellerna ställs inuti de två större modellerna. Täckskikt VVD VVD VVD VVD VVD VVD VVD SNAP DISAKLOSS Avsedd för järn upp till 12 mm i diameter. Täckskikt DISA DISA DISA DISA BULO PRAXIKLOSS Används för järn upp till 20 mm diameter. SNAP UNIVERSAL ROBUST UNR Lämpar sig bäst för mindre armeringsjärn och nät. Den är stabil och klämmer hårt runt armeringen. Klarar järn upp till 14 mm diameter. Blir nästan osynlig i betongytan. Tål att trampas på. Grå färg. Täckskikt UNR UNR UNR UNR SNAP UNIVERSAL ORIGINAL UNO Original kallas även för UNO och är en enklare modell av Universal Robust. Används mest på elementfabriker och där man ej trampar på armeringen. Järn upp till 12 mm diameter. Liten anliggningsyta. Grå färg. Täckskikt P P P P P P P P P BULO OK-KLOSS För järn upp till 12 mm diameter och täckskikt från 15 till 45 mm. Täckskikt UNO UNO UNO UNO Täckskikt OK OK OK OK OK OK OK

22 VÄGG- & VALVDISTANSER HESÖ KASSETTA STOR SKAS För vägg- och valvarmering. Försedd med rundade fötter för att bli nästintill osynlig i betongen. SNAP TOPP TPD Vår minsta valvdistans. Används mest i tunna plattbärlag på elementfabriker. Passar i första hand för nätarmering där man ej trampar på armeringen. Blir oftast osynlig i betongytan. Avsedd för järn upp till 10 mm diameter. Vit färg. Täckskikt Armering SKAS SKAS SKAS SKAS SKAS Täckskikt TPD TPD TPD TPD TPD SNAP KRYSSDISTANS KRD Är utvecklad för att användas vid frilagda betongytor. Endast ett stödben mot formen gör att den nästan blir osynlig i betongytan. Avsedd för elementfabriker. Grå färg. Tillverkas även i andra färger på begäran. För järn 5-6 mm. Finns även för järn 7-8 mm. Täckskikt KRD KRD KRD KRD KRD KRD GEMINI MED RING GEM Hög distans som är anpassad till överkantsarmering. Runda fötter ger liten anliggningsyta mot formen. Mycket bra betongomslutning. Vit färg. Ytterligare dimensioner på begäran. Täckskikt GEM GEM GEM GEM GEM GEM GEM GEM GEM

23 VÄGG- & VALVDISTANSER GEMINI UTAN RING GEM Hög distans som är anpassad till överkantsarmering. Den kan ställas grensle över underkantsarmeringen. Runda fötter ger liten anliggningsyta mot formen. Mycket bra betongomslutning. Vit färg. DISTANSSPIRAL VALV DSP Spiralformad list speciellt lämpad för betong element. Liten anliggningsyta mot formen. Får bra fäste i betongen och lämnar inga hålrum. Distansspiralen bör användas mot innerväggar. Vid betongytor som senare blir utsatta för temperaturväxlingar eller fukt, bör punktdistanser användas. Täckskikt upp till 30 mm. Levereras i 2,5 m-längder. Vit eller grå färg. Täckskikt GEM3040N GEM3545N GEM4050N GEM4555N GEM5060N GEM7080N GEM90100N GEM100110N GEM110120N GEM120130N GEM130140N GEM N GEM N GEM250260N DISTANSLIST VALV DL Används vid valvarmering med nät eller lösjärn. Listen är lätt att hantera och läggs ut både enkelt och snabbt. Finns i dimensioner upp till 50 mm täckskikt. Rejäla ursparningar för bra betong omslutning. Distanslisten bör användas mot innerytor. Vid betongytor som senare blir utsatta för temperaturväxlingar eller fukt, bör punktdistanser användas. Levereras i längder om två meter. Grå färg. Bör kapas i kortare längder innan den används. Får inte läggas i rad efter varandra. Täckskikt [m] DL DL DL DL DL DL DL Täckskikt [m] DSP DSP DSP DISTANSRING DRG/DRGT Stora ringar, cm i diameter, läggs i formen innan nätarmeringen placeras ut. Avsedd för elementindustrin. En enhet innehåller åtta olika ringar, som lätt kan säras på. Distansringarna bör användas mot innerväggar. Vid betongytor som senare blir utsatta för temperaturväxlingar eller fukt, bör punktdistanser användas. Gråaktig färg. Täckskikt DRG DRG DRG DRGT DISTANSRUTA DRA Distansering av i första hand lätt nätarmering. Distansen är 100x210 mm. Läggs i formen innan armeringen placeras ut. Bra betongomslutning. Gråaktig färg. Täckskikt DRA DRA DRA DRA DRA DRA DRA DRA DRA

24 VÄGG- & VALVDISTANSER ARMERINGSSTEGE AS Håller isär den övre och undre armeringen på ett stadigt sätt. Snabb och enkel montering. Används även i vissa fall som markdistans direkt på isoleringen. Breddmåttet är ca 20 cm, längd 2 m. Rekommenderat c/c-avstånd cm. Tillverkad av armeringsjärn, diameter 4 mm. För höjder över 200 mm är trådens diameter 5 mm. Armeringsstegen kallas även överkantsstege. Höjd Längd/ [m] AS3200D AS4200D AS5200D AS6200D AS7200D AS8200D AS9200D AS10200D AS11200D AS12200D AS13200D AS14200D AS15200D AS16200D AS17200D AS18200D AS19200D AS20200D AS22200D AS24200D AS26200D AS28200D AS30200D NÄTSTÖD NTS Nätstöd tillverkade av kraftigare tråd för att klara högre belastningar. Kan i vissa fall användas för rullarmering. Vi lagerför även andra höjder än de som visas i tabellen. 10 st per bunt Höjd NTSA NTSA NTSA NTSA NTSA NTSA NTSA NTSA NTSA NTSA NTSA NTSA NTSA NTSA NTSA NTSA NTSA NTSA DISTAFIX DF En kombinationsdistans av stål för över- och underkantsarmering. Plast knoppar skyddar stål benen mot rostgenomslag. Avsedd för element fabriker. Artikelnumret DF9020 betyder 90 mm täckskikt i överkant och 20 mm täckskikt för underkantsarmeringen. OBS! Tänk på att plastknopparna ej bör användas mot väggar som senare blir utsatta för fukt eller temperaturväxlingar, då risk för rostgenomslag kan finnas. Även andra dimensioner på beställning. Täckskikt överkant Täckskikt underkant Förpackning [per pall] DF DF DF DF DF DF DF

25 VÄGG- & VALVDISTANSER SNAP VÄGGDISTANS VD Håller isär två nät eller armeringsjärn mellan formväggarna. Består av två plastclips monterade i ändarna på ett järn med 4 mm diameter. Distansens totala längd är lika med väggens tjocklek. Passar järn med diameter upp till 12 mm. Grå färg. Väggdistansen kallas även tvånätshållare. BETONGKLOSS SFQA Vid brobyggen eller anläggningsarbeten med tung armering kan det krävas betongklossar. De finns i många olika modeller. Betongen uppfyller Trafikverkets krav på frostbeständighet. Bilderna visar några olika typer av klossar. Väggtjocklek Täckskikt VD VD VD VD VD VD VD VD VD VD VD VD VD VD VD VD VD BOCKSTÖD BOS Armeringsstöd för överkantsarmering. Avsett att placeras direkt på valvformen. Försedd med plastfötter för att undvika rostgenomslag. Finns även med längsgående järn vid fötterna - kallas då Brostöd / Nätstöd Strong Material: kamstål med diamter 10 mm Längd: 2,4 meter Finns i andra höjder som beställningsvara. Dimension BOS x BOS x BOS x BOS x BOS x Betongdistans 35 mm SFQA Täckskikt Betongdistans med spik SFQS Kloss Ø SFQA SFQA SFQA SFQA SFQA SFQA SFQA SFQA SFQA SFQA SFQA SFQA SFQS SFQS SFQS SFQS SFQS SFQS SFQS SFQS SFQR SFQR SFQR SFQR SFQR Betongdistans mark SFQR 22

26 VÄGG- &VALVDISTANSER, TÄTNINGSSYSTEM BETONGLISTER ORM Vågformad betongdistans för vågrät armering. Betonglisten har liten motstånds-/tryckyta mot formen. Längd (utsträckt) ca 800 mm. TRE Rak, linjeformad betongdistans. Längd ca mm. STAV Betongdistans för vågrät armering i mycket stabilt och hållbart utförande. Levereras i 1 m-längder. Täckskikt [st./pall] TRE TRE TRE TRE TRE TRE ORM ORM ORM ORM ORM ORM ORM ORM BENTONITGALLER BBG Monteringsgaller för täckande av Bentonitband BBD. Kan spikas fast för bättre infästning. Ökar vittringsbeständigheten före betonggjutningen. Längd: 1 meter. BENTONITBAND BBD Svällbart tätningsband av natriumbentonit för tätning av arbetsfogar och andra genomföringar i konstruktionselement. Tätar mot vatten. Ersätter fogband och fogbleck. Levereras i 5 m-längder. Bredd x Höjd Bredd x Höjd BBG x BBG x [m] BBD x16 30 BBD x STAV STAV STAV STAV STAV STAV STAV STAV STAV STAV STAV STAV STAV

27 TÄTNINGSSYSTEM TÄTNINGSBAND TBA Svällbart tätningsband för tätning av arbetsfogar, rörgenomföringar och andra genomföringar i konstruktionselement. Tätar mot vatten och diverse kemikalier. Ersätter fogband och fogbleck. Bredd x Höjd x Längd [m] TBA x8x TBA x15x TBA DH x20x TBA RX x20x TÄTNINGSLIM TLI Speciellt utvecklat montageklister för Tätningsband TBA. Fäster tätningsbandet på de flesta förekommande underlag. FOGBLECK För tätning av arbetsfogar mellan bottenplatta och vägg resp. mellan väggar. Tätningen sker med hjälp av ett mineraliskt ytskikt som varken klistrar (ingen skyddsfolie) eller är temperaturkänsligt. Det överlappande området hålls samman med två Fogblecksspännen FBS och Fogblecksklämma FBK för uppresning. Dessa beställs separat. FBK - för enkel och säker uppresning av Fogbleck FOB vid montering av den undre armeringen och infästning av det lodräta fogblecket. Använd två Fogblecksklämmor FBK per löpmeter. Höjd x Längd [st./pall] FOB x FOB x FOB 100 m/klämma 100x FOB 150 m/klämma 150x200 5 FOB FBK FBS DKP Fogblecksspännare FBS 50 S VÄLLSLANG SSL Per tub [g] TLI Svällbar injekteringsslang för ingjutning i arbetsfogar. Dubbel tätning av fogarna genom den egna svällbarheten och den senare injektionen av syntetisk kåda. Tätar mot vatten och diverse kemikalier. Ersätter fogband och fogbleck. Förpackningen innehåller 5 vinkeljärn, 6 anslutningar samt en installationsanvisning. Fogblecksklämma Bunt FBK Fogblecksplatta DKP 2 Bredd x Höjd x Längd SSL 20 x 20 x INJEKTERINGSSLANG ISL Invändig injekteringsslang med koniska slitsar vid sammanfogning av arbetsfogar. Slitsarnas utformning förhindrar effektivt att cementlim tränger in och garanterar samtidigt att fogmaterialet kan sprutas in problemfritt. Levereras komplett. 047 ISL 10 ISL 100 SLANGGALLER ISLG Montagegaller för enkel och säker infästning av runda injekteringsslangar. Passar till Injekteringsslang ISL och Injekteringsslang ISL vävbeklädd. ISL Vävbeklädd injekteringsslang för ingjutning i arbetsfogar som skall tätas. Mycket stabil slang, som kan fogas samman med lågt tryck. Längd [m] ISL / Kartong ISL 100 vävbeklädd 100 / rulle 33 / Pall Längd ISLG

28 DISTANSHJUL SNAP HJUL RHD TYP A SNAP HJUL RHD TYP C För dubbla järn. Täckskikt Järn Ø RHD RHD RHD RHD RHD RHD1630F RHD RHD RHD RHD RHD RHD RHD RHD RHD RHD RHD RHD SNAP HJUL RHD TYP B SNAP Hjul, typ A Täckskikt Järn Ø RHD RHD RHD RHD RHD RHD RHD RHD SNAP HJUL RHD TYP D Täckskikt Järn Ø RHD820H RHD820M RHD1220H RHD1220M RHD SNAP Hjul, typ C SNAP Hjul, typ D SNAP HJUL RHD TYP E SNAP Hjul, typ B Täckskikt Järn Ø RHD RHD RHD RHD SNAP Hjul, typ E Hjulen distanserar armeringen i både höjd- och sidled. De är konstruerade med ett brett nav för att få sidostabilitet och är alltid tillverkade av högsta materialkvalitet. Hjulen klarar därför hög belastning. De har även utmärkt betongomslutning och säker fixering vid armeringen. Det finns många olika modeller, de flesta har kuggar på ytterdiametern för att ge minsta möjliga synlighet i betongytan. Hjul anpassade till en enda järndiameter ger rätt täckskikt. Monteras lämpligast med hjälp av en gummiklubba eller annat hjälpmedel. Grå eller vit färg. Täckskikt Järn Ø RHD RHD RHD RHD RHD

29 DISTANSHJUL DI-HJUL DI-hjulen passar bäst till lätt armering eller där belastningen på armeringen är låg. De passar till flera armeringsstorlekar och kan användas där kraven är låga på hur hårt hjulet sitter runt järnet. De större hjulen används bl.a. för att centrera vertikal armering mellan formväggarna. Gråaktig färg. SNAP TWIST TWD Ett mycket omtyckt distanshjul för lätt nät armering eller lösjärn. Användbart i t.ex. väggar, tunna plattbärlag, stödmurar m.m. Tryck på twisthjulet grensle över järnet och vrid 90 grader. Sitter stadigt runt armeringen och ramlar inte av. Montera gärna twisthjulet på armeringen innan den läggs i formen. Grå eller vit färg. Täckskikt Järn Ø DI DI DI DI DI DI DI DI DI Täckskikt Järn Ø TWD TWD TWD TWD TWD TWD TWD TWD TWD DUX-HJUL Passar bra till lättare armering. Gråaktig färg. Täckskikt Järn Ø RHD141825R RHD141840R RHD101250R RHD51095R

30 PALLNINGSBRICKOR SNAP PALLNINGSBRICKA PBR För inpassning av olika typer av betongelement och även fönster, trappor, grundbalkar, träreglar m.m. Högsta materialkvalitet gör att de klarar maximal belastning. Brickorna kan staplas och hakar i varandra med piggar, som passar i motsvarande hål. Måtten är 50x80 mm med tjockleken 2, 5, 10 mm. För att lättare se tjockleken är PBR2 blå, PBR5 grön och PBR10 svart. OBS! Ej avsedd för permanent pallning av betongelement Bredd x längd x höjd PBR2 - blå 50 x 80 x PBR5 - grön 50 x 80 x PBR10 - svart 50 x 80 x HESÖ PALLBRICKA PBDL Dubbel längd. Tjocklek L x B PBDL x PBDL x PBDL x HESÖ PALLBRICKA PBDB Dubbel bredd. SNAP PALLNINGSBRICKA PBK En större modell av pallningsbricka. För pallning och injustering av tunga betongelement m.m. Brickornas dimension är 100x100 mm med tjocklekarna 2 och 5 samt 10 mm. Varierande färger. OBS! Ej avsedd för permanent pallning av betongelement Bredd x längd x höjd PBK2 100 x 100 x PBK5 100 x 100 x PBK x 100 x Tjocklek L x B PBDB x PBDB x PBDB x OBS! Pallningsbrickorna får endast användas för tillfällig injustering. De måste därför alltid avlastas med betong vid permanent belastning. 27

31 SPIKKLOSSAR & KILAR SNAP SPIKKLOSS SKF Skruv- eller spikfäste av plast för montering av t.ex. dörr- och fönsterkarmar eller för andra infästningar i betongprodukter. Spikklossen spikas fast i formen före gjutning. Klossens koniska utsida gör att den gjuts fast stadigt i betongen. Mycket lätt att skruva eller spika i. Den varken spricker, ruttnar eller krymper. Spikytan=längd x bredd. Varierande färger. Bredd x längd x höjd SKF1 45 x 20 x SKF2 80 x 25 x SKF5 45 x 22 x SNAP SPIKPLUGG SPK Rund, konisk och homogen spikplugg som används för att täta och laga hål i stål- och träformar. Slå i pluggen och skär av den plant med formen. Kan även gjutas in som spikkloss. 064 SNAP S-KIL Används vid montering och justering av t.ex. betongelement, där en kraftig och homogen kil erfordras. Den är formsprutad i plast och tål slag. Varierande färger. Bredd x längd x höjd SKIL 88 x 38 x BULO-KIL Uppregling av golv, fönster- och dörrmontage m.m. underlättas med hjälp av BULO-kilar. Dessa är försedda med hakar, så att kilarna kan skjutas in i varandra utan att glida isär. Färgen markerar de olika storlekarna. Ø Längd SPK Blå SPK Röd Bredd x längd x höjd Färg KL10 30 x 70 x 10 Grön KL15 40 x 85 x 15 Brun 500 KL25 45 x 140 x 25 Gul 250 KK x 150 x 25 Röd

32 ISOLERINFÄSTNINGAR & GOLVVÄRMETILLBEHÖR SNAP ISOLERDISTANS SID Används på elementfabriker för distansering av isolering, där man ej behöver trampa på armeringen under gjutningen. Bottenplattans diameter är 50 mm. Distansen är avsedd för järn upp till 12 mm diameter. Täckskikt från 10 till 40 mm. Varierande färger. SNAP ISOLERSTIFTSRING ISR Brickan passar både till SNAP Isolerstift och till SNAP Hulling och används när det behövs en större tryckyta mot isoleringen. Brickan är 90 mm i diameter. Vit färg. SNAP HULLING HSF Täckskikt Längd SID41210A SID41215A SID41220A SID41225A SID41230A SID41240A Hullingen fäster isolering mot färsk betong, isolerskivor mot varandra m.m. och den trycks lätt in i isoleringen med handkraft. Önskas en större anliggning mot isoleringen rekommenderas SNAP Hulling 70 mm SNAP Hulling 180 mm Isolerstiftsringen (se överst i nästa spalt). Isolergran är ett annat vanligt namn på Hulling. Varierande färger. OBS! Ej för takisolering. HSF HSF HSF HSF HSF HSF HSF HSF HSF Ø ISR SNAP SPIKBRICKA SBF För infästning av isolering mot bl.a. trästommar. Fästes med lämplig spik. Brickans diameter är 60 mm och har håldiametern 4 eller 7 mm. OBS! Spiken eller skruven får ej dras i så hårt att brickan bågnar, det kan påverka dess hållfasthet. Undvik att använda brickan vid infästning av isolering i tak. Vid brand kan brickorna lossna från sitt fäste. Vit färg. Hål Ø Ø SBF SBF SNAP FIXERBRICKA FBF Tillsammans med skalmursförankringen fixerar SNAP Fixerbricka isoleringen mot t.ex. väggstommen. Den slitsade brickan träs på skalmursförankringen och trycks därefter in mot isoleringen. Passar till förankring med 4 mm diameter. Fixerbrickans diameter är 60 mm. Vit färg. Hål Ø Ø FBF SNAP ISOLERSTIFT ISF Stiftet fäster isolering mot härdad betong. Skallen har en diameter på 40 mm. Förborra med 8 mm-borr till ca mm djup. Rengör hålet efter borrning och slå i stiftet. Önskas en SNAP Isolerstift större anläggning mot 170 mm isoleringen rekommenderas Isolerstiftsringen (se överst i nästa spalt). OBS! Ej för takisolering. SNAP Isolerstift med ISR-ring Längd ISF70A ISF80B ISF110B ISF140B ISF170B ISF200B ISF210B* ISF240B* * Observera: Förborras med 12 mm-borr. 29

33 ISOLERINFÄSTNINGAR & GOLVVÄRMETILLBEHÖR SNAP RÖRHULLING UNIHSF Rörhullingen fixerar plastslangen för golvvärme mot isoleringen under gjutning. Den 10 cm långa hullingen trycks ner i isoleringen, som bör vara minst 10 cm tjock. Därefter trycks slangen fast i rörfästet. Rörhullingen tillverkas i varierande färger för att tydligt synas mot vit isolering. Rör Ø UNIHSF UNIHSF UNIHSF FIXERINGSKIL AV PLÅT Plåtkilen används för att hålla fast kantelement av cellplast till bl.a. grunder. Två cellplastskivor ställs på kant mot varandra, plåtkilen trycks ner i isoleringen över skarven och man får ett mycket stabilt förband. Kilens speciella utformning med koniska sidor gör att sammandragningskraften blir mycket hög. Inga frästa spår behövs i isoleringen. Kilen fungerar även utmärkt för att fixera t.ex. markskivor intill varandra. Längd Bredd FIXKILKRT ISO-SKRUV Används på samma sätt som SNAP Hulling, men har gängor istället för hullingar. ISO-skruven skruvas fast i isoleringen med en handborrmaskin. Skruven används även för att förankra isoleringen mot betongplattans undersida. Skruven dras då inte ända ner mot skivan, utan 2-3 cm lämnas kvar mellan skruvhuvudet och isoleringen. Betongen kan då omsluta skruvens platta och därmed förankras isoleringen mot betongen. Använd skruvbits med 9 mm. Varierande färger. Längd ISO ISO ISO ISO ISO-BITS För att fästa ISO-skruven används en 9 mm sexkantsbits. Längd ISOBITS 80 lösa FIXERINGSBAND MED KRYSS FXB Bandet är i första hand ett hjälpmedel för att montera plaströren till vattenburen golvvärme. Det fungerar som både måttband och linjal genom att det på var 5:e centimeter är utstansat ett kryss i bandet. SNAP Rörhulling UNIHSF monteras i kryssen med önskat c/c avstånd. Tryck därefter fast plaströret i rörhullingen. Fixeringsbandet levereras i rullar om 100 meter och är tillverkat av plast med en bredd på 30 mm. Fixeringsband med kryss och SNAP Rörhulling Längd Bredd [m] FXB

34 MÄRKBRICKOR SNAP ETIKETTBRICKA EB För märkning av betongelement. Brickan är ca 60x110 mm och försedd med piggar. Fäst en etikett på den plana sidan. Brickans piggar trycks därefter in i den färska betongen där den gjuts fast. Önskas en skrivbar bricka, rekommenderas BULO Märkbricka eller SNAP Textbricka. Färg EBBL Blå 350 EBGR Grön 350 EBGU Gul 350 EBRÖ Röd 350 EBSV Svart 350 BULO MÄRKBRICKA MB Skrivbara, trådade märkbrickor tillverkade av polypropenplast. De används för diverse märkning, bl.a. armering, säckar och smådetaljer. Levereras normalt i vit färg. Finns även i färgerna, gul, blå, röd, grön, brun och orange. Kan även beställas med bricka och tråd separerade eller helt utan tråd. Bredd x längd MB70VIT 40 x MB90VIT 60 x MB120VIT 70 x

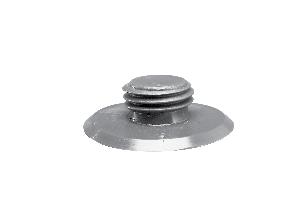

35 ÄNDDISTANSER, KNOPPAR & PLUGGAR SNAP ÄNDDISTANS END Änddistansen används för att undvika framtida korrosion. Den monteras på armeringsjärnens ändar. Distansen ger ett täckskikt som skyddar armeringen, så att den ej får kontakt med formytan. Grå eller vit färg. Änddistans järn 4-7 mm Änddistans järn 8-12 mm Änddistans järn mm SNAP PLASTPLUGG Plastpluggar bör användas i t.ex. gängade hål för att undvika problem som orsakas av skräp i gängorna. Ett alternativ till SNAP Plastplugg är SNAP Stopplugg. Andra pluggstorlekar tas fram efter önskemål. Röd färg. Tips! Lite fett på gängan förhindrar betongslam att tränga in. Järn Ø Täckskikt END END END END END END END END END END BULO SKYDDSKNOPP SK Skyddsknopp bör användas för att undvika att vassa armeringsjärnsändar orsakar personskador. Knopparna är röda för att synas bra och vrids eller trycks på järnen. Finns för järn från 6 till 34 mm diameter. Järn Ø SNAP Skyddsknopp Ø 10 mm SKYDD SK SK SK SKYDDSKNOPP SFX Bör användas för att undvika att vassa armeringsjärnsändar orsakar personskador. Knopparna är röda för att synas bra och vrids eller trycks på järnen. Finns för järn från 6 till 34 mm diameter. BULO Skyddsknopp Ø 6-16 mm Gänga PLUGG6 M PLUGG8 M PLUGG10 M PLUGG12 M PLUGG16 M PLUGG20 M PLUGG24 M PLUGG30 M SNAP STOPPLUGG STP Tätningsplugg för hylsornas gängade hål. Skyddar gängan mot smuts och betong. Tips! Lite fett inne i hylsan hjälper till att förhindra inträngning av betongslam. Varje gängdimension har sin egen färg. För gänga M/Rd STP STP STP STP STP STP STP STP STP STP SNAP LIMSPIKBRICKA LSB För rationell infästning av hylsankare, rörhylsor m.m. Med hjälp av smältlim fästes brickan direkt mot formen. Endast 3 mm tjocklek på brickan ger minsta möjliga ursparning i betongen. Brickornas färg följer hylsankarsystemets färgsystem för identifiering. Järn Ø SFX SFX SFX Skyddsknopp SFX Gänga M/Rd LSB LSB LSB LSB LSB

36 DISTANSRÖR & TILLBEHÖR BULO DISTANSRÖR OCH MUFFAR BULO Distansrör M260 + R50 BULO Muffar och kragar Rören används som distanshylsor för väggformar. Ändmuff eller ändkrage monteras och ger en tät anslutning mot formen. Runda rör för armeringsjärn upp till 20 mm och rektangulära rör för formsvärd. BULO och Ändmuffarna tas bort vid formrivning och kan återanvändas flera gånger. BULO Muff RM50 BULO TP260 m/ förp. Dim. Järn Beskrivning R x 80 - Rekt. rör - 3 m R x x 50 Rekt. rör - 3 m R x 80 - Rekt. rör - 3 m R x 80 - Rekt. rör - 3 m R x 60 - Rekt. rör - 3 m M Ø13/15 8 Runt rör - 2 m M Ø16/18 12 Runt rör - 2 m M Ø20/22 16 Runt rör - 2 m M260R 100 Ø22/26 18 Runt rör - 2 m M Ø25/28 20 Runt rör - 2 m M290R 50 Ø22/28 18 Runt rör - 2 m M /28 Runt rör - 2 m VP40 * ** Ø40/44 - Runt rör - 2 m Dim. Till rör Beskrivning RM R50 Ändkrage inv. RK R50 Ändkrage utv. RM M152 Ändkona inv. RM M186 Ändkona inv. RK M260,M290 Ändkona inv. O M260,M290 Ändkona inv. O M260,M290 Ändkona inv. TP260PU M260,M290 Tätningsplugg * VP kan levereras i ytterligare dimensioner. ** Enligt önskemål. 33

37 FORMLISTER FASLISTER FSL FORMBORDSLIST FBL Spikas på formbordet för att täta mot anslutande väggyta. Listen, som blir kvar i valvet, spacklas och övermålas på vanligt sätt. Mycket tidsbesparande p.g.a. minimalt efterarbete. Finns i flera bredder och utföranden. Längd: 2,5 meter Faslist, Typ 1 Trekantslist/ev. Dropplist, Typ 3 Blindfogslist/ev. Dropplist, Typ 2 Avdragslist, Typ 4 Dim. [m] Beskrivning FBL x 1,5 100 Flatlist FBL70 25 x Flatlist FBLT50 50 x F-bordslist med tätning FBLT60 60 x F-bordslist med tätning DROPAL DLD Plastprofil med två funktioner - droppnäsa och faslist i ett. Finns i tre bredder. Längd: 2 meter För att erhålla fasade kanter, blindfogar, rastermönster m.m. används faslister. Faslisterna produceras i formbar och miljöanpassad ABS-plast. I kombination med spikrännorna ger det en flexibel list, som enkelt fästs mot formen med spikpistol eller vanlig spik, utan förborrning. Spikhuvudena blir försänkta i spikrännan. Listerna levereras i längder om 3,05 m. Varje förpackning innehåller ca 102 m. Lister med förborrade hål kan levereras, liksom lister med mått efter egna önskemål. Kort leveranstid. Svart färg, som är mer UV-stabil än andra färger. Listen kan även levereras i annan färg om så önskas. Vissa dimensioner kan även levereras i stål. Faslist, Typ 5 Måttsättning [m] A B C D Typ Beskrivning FSL Faslist FSL Faslist FSL Faslist FSL24105SH Faslist FSL Faslist FSL Faslist FSL Faslist FSL Faslist FSL305D Blindfogslist FSL3210D Blindfogslist FSL3213D Blindfogslist FSL3410D Blindfogslist FSL3610D Blindfogslist FSL Fastlist FSL Fastlist FSL Fastlist Faslister Dimension [m] A B C DLD 1/ DLD 1/ DLD 1/ TREKANTSLIST HFSL Listen är gjord i motståndskraftig plast och har en längd på 2,5 meter. Tolerans: Längdtolerans: ± 1,5 mm + 10 mm - 20 mm Dim. A C [m] HFSL6802REU HFSL6805REU HFSL6806REU HFSL Trekantslist HFSL Trekantslist SKL Skyddslist STSL Ståltrekantslist STSL Ståltrekantslist STSL Ståltrekantslist Kan även levereras med magnet. Enligt önskemål. STSL191927: L=4 m STSL1010 : L=4 m STSL1515 : L=4 m 34

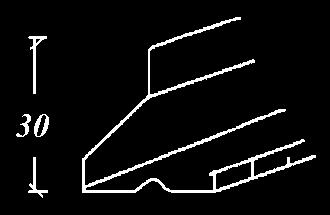

38 AVDRAGSBANOR, AVDRAGSBANESTÖD, FORMTILLBEHÖR AVSTÅNDSHÅLLARE DWK Avståndshållaren markerar och håller isär den blivande formväggens sträckning. Hållaren består av två distanser inklusive spikar, som är sammanhållna av ett armeringsjärn med 5 mm diameter. Hållaren spikas fast på valvet. Formväggarna placeras mot hållarna och monteras på vanligt sätt. BULO STÖD FÖR AVDRAGSBANOR Väggtjocklek BULO Skruv S4 och S14 BULO Bygel, rund och rektangulär BULO Fot normal F60 DWK DWK DWK DWK DWK DWK DWK BULO UTSÄTTNINGSVINKEL UTV Utsättningsvinkeln är en enklare variant av Avståndshållare DWK. Vinkeln håller isär och markerar den blivande formväggens sträckning och är tillverkad av slagtålig plast. Kapas till längder som motsvarar den önskade väggtjockleken. Levereras i buntar om 100 m och i 2,5 m-längder. Dimension [m] Beskrivning UTV x45x2 100 Utsättningsvinkel typ 1 UTV x50x3 100 Utsättningsvinkel typ 2 AVDRAGSBANOR Plåtbanan är en profil i galvaniserad plåt med 1,25 mm tjocklek, som ger en snygg och skarp fogkant. Vid gjutning sitter en plastlist på plåten som tas bort efter första skurningen. Finns i höjd 30 mm och längd 4000 mm. Kan dessutom levereras med skarvplåt. Betongbanan är en profil gjuten i betong med en tryckhållfasthet på 50 MPa. På toppen sitter en galvaniserad plåtlist med 1,25 mm tjocklek, som ger en snygg och skarp fogkant. Vid gjutning sitter en plastlist på plåten som tas bort efter första skurningen. Finns i höjderna 50, 75 och 110 mm, längd 4000 mm. Kan dessutom levererasmed skarvplåt. Plåtbana 30 mm och betongbana 75 mm är lagervara. Övriga höjder, cirka 1 veckas leveranstid. Avdragsbanor BULO Muffar Mått S4 L = Skruv S Skruv S Skruv S Skruv S Skruv S Skruv BULO Fot bottenplatta FP47 EB25 B = Ø1 250 Rund bygel EB37 Ø1,5 250 Rund bygel Beskrivning RB30 B = Rektangulär bygel RB Rektangulär bygel RB Rektangulär bygel RB Bygel för betongbana RB Bygel för betongbana RB Bygel för betongbana RB Bygel för betongbana RB Bygel för betongbana RB Bygel för stålbana BULO F60 + S10 + RB40 Banstödet används för att gjuta plana valv på bjälklag eller mjuka underlag och består av tre delar; fot, skruv och bygel. Steglös justering sker genom stödets skruvar. Används så här: Stöden placeras i rak linje med 0,75-1,5 m mellanrum. Därefter läggs stödlinjerna parallellt på lämpligt avstånd. Efter utläggning av armering monteras skruv och bygel, avdragsbanans rör läggs i och finjustering görs. BULO-stödet finns för de flesta typer av banor, både för tjocka valv och tunnskiktsgjutning och med olika typer av byglar. Hårt underlag: F60. Mjukt underlag: FP47 F60 H = Fot normal Plåtbana 30 mm Höjd x längd [m] AB 30 plåt 30 x AB 75 betong 75 x AB 50 betong 50 x 4000 lösa AB110 betong 110 x 4000 lösa Skarvplåt för plåtavdragsb. - lösa Skarvplåt för betongbana - lösa Monteringslist för fot F 60-4 Betongbana 75 mm FP30 H = Fot bottenplatta FP Fot bottenplatta GM Gängad muff till rör M283 GM45 L = Gängad muff GMK Gängad muff med krage GMK Gängad muff med krage SM Skarvmuff utvändig Borrhål Ø 28 mm. F60 = hårt underlag FP47 = mjukt underlag 35

39 FORMSTAG FORMSTAG Ø 8 MM - 8S Formstagen tillverkas som standard med 400 mm fri ände. Standard (S) har två kupade plåtbrickor. Till stag med fri ände används formlås FO10, 20 eller 30. FORMSTAG Ø 8 MM - 8KV Formstagen tillverkas som standard med 400 mm fri ände. Kona Vattentät (KV) har två stycken plastkonor, täckskikt 35 mm och vattentät bricka med diameter 70 mm x 1 mm. Till stag med fri ände används formlås FO10, 20 eller 30. Väggtjocklek 8S S S S S S S S FORMSTAG Ø 8 MM - 8SV Formstagen tillverkas som standard med 400 mm fri ände. Standard Vattentät (SV) har två kupade plåtbrickor och vattentät bricka med diameter 70 mm x 1 mm. Till stag med fri ände används formlås FO10, 20 eller 30. Väggtjocklek 8KV KV KV KV KV KV KV KV FORMSTAG Ø 8 MM - 8PK Formstag typ P är avsedda att användas till form med 12,5 eller 15 mm plyfa och dubbla reglar 45 x 95 mm. Till typ B används 22 eller 23 mm brädor som ytform. Plyfaform Kona (PK) har två plastkonor och täckskikt 35 mm Till stag med ändkula används formlås FO40. Väggtjocklek 8SV SV SV SV SV SV SV SV FORMSTAG Ø 8 MM - 8K Formstagen tillverkas som standard med 400 mm fri ände. Kona (K) har två plastkonor och täckskikt 35 mm. Till stag med fri ände används formlås FO10, 20 eller 30. Väggtjocklek 8PK PK PK PK PK PK PK PK Formstag med fri ände kan användas till såväl plyfa- som brädform. Formstag med ändknopp är för plyfaform. Väggtjocklek 8K K K K K K K K

40 FORMSTAG FORMSTAG Ø 8 MM - 8PKV Formstag typ P är avsedda att användas till form med 12,5 eller 15 mm plyfa och dubbla reglar 45 x 95 mm. Till typ B används 22 eller 23 mm brädor som ytform. Plyfaform Kona Vattentät (PKV) har två plastkonor, täckskikt 5 mm och vattentät bricka 70 x 1 mm Till stag med ändkula används formlås FO40. FORMSTAG Ø 6 MM - 6PK Formstag av 6 mm-tråd med hög draghållfasthet. Staget har låg vikt och det är enkelt att bryta efter formrivning. Stag till de vanligaste vägg tjocklekarna - standardutförande - lagerförs. Till stag med ändkula ändvänds formkil FO40 P = plyfaform B = brädform Väggtjocklek 8PKV PKV PKV PKV PKV PKV PKV PKV FORMSTAG MED ÄNDKNOPP Ø 8 MM - 8PS Formstag typ P är avsedda att användas till form med 12,5 eller 15 mm plyfa och dubbla reglar 45 x 95 mm. Till typ B används 22 eller 23 mm brädor som ytform. Plyfaform Standard (PS) har två kupade distansbrickor och täckskikt 7 mm Till stag med ändkula används formlås FO40. Väggtjocklek 8PS PS PS PS PS PS PS PS FORMSTAG MED ÄNDKNOPP Ø 8 MM - 8PSV Formstag typ P är avsedda att användas till form med 12,5 eller 15 mm plyfa och dubbla reglar 45 x 95 mm. Till typ B används 22 eller 23 mm brädor som ytform. Plyfaform Standard Vattentät (PSV) har två kupade distansbrickor, täckskikt 7 mm och vattentät bricka 70 x 1 mm Till stag med ändkula används formlås FO40. Väggtjocklek 8PSV PSV PSV PSV PSV PSV PSV PSV Väggtjocklek 6PK PK PK PK PK PK PK PK PK PK PK PK PK PK BK BK BK BK BK BK BK FORMSTAG Ø 6 MM - 6PKV Formstag av 6 mm-tråd med hög draghållfasthet. Staget har låg vikt och det är enkelt att bryta efter formrivning. Stag till de vanligaste väggtjocklekarna - standardutförande - lagerförs. Till stag med ändkula ändvänds formlås FO40 P = plyfaform Väggtjocklek 6PKV PKV PKV PKV PKV PKV PKV PKV PKV PKV PKV

41 FORMSTAGSTILLBEHÖR, NAJTRÅD & DIVERSE FORMSTAGSTILLBEHÖR BULO Tätningsbricka Formlås FO10 (gul), FO20 (röd), FO40 Dimension H BULO Formstagskonor Formlås FO30 Tillbehören används vid egentillverkning av formstag direkt på arbets platsen. Tätningsbricka av plast ger bästa skydd mot vattengenomträngning. Formstagskonor finns för täckskikt mm. Även formlås och form spännare för låsning av staget lagerförs. Beskrivning FSK Formstagskona OA Formstagskona O Formstagskona OA Formstagskona OA Formstagskona OA Formstagskona B Tätningsbricka, järn FO Formlås FO 10 FO20-25 Formlås FO 20 FO30-25 Formlås FO 30 FO Formkil FO 40 Formspännare FS100 NAJÖGLA /-TRÅD Används till najning av armeringsjärn. Järntråden är mjukglödgad och förkopprad, med en ögla i vardera änden. Trådtjockleken är 1,2 eller 1,5 mm diameter. Längd mm. Levereras i buntar om st. Najtråd i nystan: För sammanbindning av armeringsjärn. Tillverkad av mjukglödgad järntråd och nystad i dockor om ca 200 g. Finns i 1,2 / 1,5 och 1,7 mm diameter. Förpackad i plasthinkar om 20 kg. Tråd Ø Längd NT100 1, NT120 1, NT150 1, NT180 1, NT200 1, NT250 1, NT300 1, NT , NT , NT , NT , NT , NT , Tråd Ø Vikt [gram] nystan [kg] NTD125 1, NTD15 1, NTD17 1, DRILLAPPARAT NTK Verktyg för najning av ögletråd. Med krok av stål och kullagrat trähandtag. FS100-1 Formspännare FS 100 FS200-1 Formspännare FS 200 FS300-1 Formspännare FS 300 Beskrivning NTK1A lösa Najtrådsdrill standard NTK2 lösa Najtrådsdrill automat BULO FLUKTSTICKA Fluktstickan tillverkas av slagtålig polyeten. Lämplig för alla avvägningar. Monteras med häftpistol eller spikas fast direkt på stakkäppen. Kan även vikas och fästas i vinkel på käppen. Fluktstickan är 195 mm lång. Levereras i röd, gul, blå eller vit färg. Färg FL20RÖD Röd FL20GUL Gul FL20BLÅ Blå FL20VIT Vit

42 INFÄSTNINGAR FÖRBINDELSESTEGE ADM Endast diagonalen i rostfritt stål (A2) SVETSPLÅT SBKL Så här tyder du artikelbenämningen i tabellen: Ex. SBKL 50/100 = Bredd: 50 mm, höjd: 100 mm Höjd B Längd ADM ADM ADM ADM ADM ADM ADM ADM Övriga längder och höjder på förfrågan. Ingjutningsdjup Vikt [kg] SBKL50/ ,50 SBKL100/ ,00 SBKL100/ ,50 SBKL100/ ,50 SBKL150/ ,70 SBKL200/ ,00 SBKL100/ ,70 SBKL200/ ,40 SBKL300/ ,90 SVETSPLÅT KL Så här tyder du artikelbenämningen i tabellen: Ex. KL 50/100 = Bredd: 50 mm, höjd: 100 mm Ingjutningsdjup Vikt [kg] KL150/ ,60 KL200/ ,40 SVETSPLÅT JAL Så här tyder du artikelbenämningen i tabellen: Ex. JAL 200/150 = Bredd: 200 mm, höjd: 150 mm Ingjutningsdjup Vikt [kg] JAL250/ ,90 JAL400/ ,70 VÄGGSKO ASL Tillhörande fundamentsbult Vikt [kg] ASL 16 ATP 16, AJP 16 P 4,40 ASL 20 ATP 20, AJP 20 P 6,30 ASL 24 ATP 24, AJP 24 P 10,70 ASL 30 ATP 30, AJP 30 P 16,80 ASL 36 ALP 36 L, ALP 36 P 38,

43 MAGNETER & FORMSÄTTNING JAW FORMSIDESMAGNET JAW magnet 16 kn används till aluminiumprofil med höjd mm. 061 FÖRVARINGSKASSETT För förvaring av JAW- och tryckknappsmagneter. JAW magnet 10 kn används till aluminiumprofil med höjd mm. Höjd Dragkraft [kn] P U P339295, dubbel P A, enkel P B, enkel P P Inklusive gummiskydd Avformningsverktyg 061 P Röd, för 20 st JAW-magneter P Gul, för 21 st Tryckknappsmagneter FAMELITE-PROFILER Längd 5,5 m Specialprofiler i olika höjder. Avfasade kanter kan fås på begäran. TRYCKKNAPPSMAGNET Dragkraft 16 kn Gul, till famelite-profiler Höjd P P P P P P FAMEFLEX-PROFILER P62915 A B C FLEXMAGNET Dragkraft 16 kn Gul, till fameflex-profiler 061 D E F P A Låg P C Hög Lämnar 40 mm fritt utrymme under flexprofilen Lämnar 100 mm fritt utrymme under flexprofilen AVFORMNINGSVERKTYG Gul, för flex och tryckknappsmagneter Röd, för 10 kn JAW-magneter P A Gul P Röd G Typ Beskrivning P A Flex-profil topp P B Flex-profil P65432 C Adapter P65433 D Kopplingsdel P E Flex-profilstöd P F Flex-sidostöd P G Flex-hörnstöd HS 40/22 M 16 x 50 - T-bult U M 10 x 75 - Monteringsskruv 40

44 MAGNETER & FORMSÄTTNING ALUMINIUMADAPTER FIXERINGSPLATTA DUBBEL Längd Höjd P P A P B Höjd Bredd P SNABBKOPPLING HÖJDSTÖD P Passar till profilhöjd P P P A 150 P B 180 P P P34... Passar till höjd P A 150 P STÅLSTÖD Längd Höjd P P P SVETSADAPTER Längd P *) - P P * Säljs i par. 41

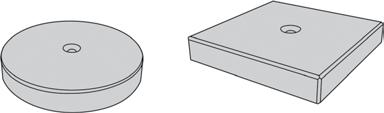

45 MAGNETER & FORMSÄTTNING FORMSIDESMAGNET MED EXCENTER 6535 Formsidesmagneter med fast eller justerbar front BLINDFOGSLIST MED MAGNET 7035 Blindfogslist i gummi Standardlängd 2,0 m Utförande Dragkraft [kn] med fast front med justerbar front med justerbar topp 16 Dimension A x B x C x 10 x x 20 x ,5 x 60 x x 70 x 80 U-PROFILSMAGNETER 6535 Magneter, profiler och avformningsverktyg FÖRTAGNINGSLIST MED MAGNET 7035 Förtagningslist i gummi Finns i längderna 596 mm och 2100 mm U-profilsmagnet Dragkraft [kn] Dimension H x B x L x50x x50x x100x140 U-profil BL3 Längd L Dimension H x B x x x x57 Avformningsverktyg x x100 MAGNETPLATTOR I GUMMI 6735 Magnetplattor i gummi STÅLTREKANTSLIST MED MAGNET STSL Standardlängd 3,0 m Dimension bredd x längd x x *) 71 x 596 *) Utan magnet DROPPLIST MED MAGNET DFSL Dropplist i stål Standardlängd 3,0 m Dimension A B C T DRLS M DRLS UM *) DRLS M *) Utan magnet Gänga Dimension Dragkraft [kn] M12 140x140x M10 105x100x M10 140x100x M10 170x100x24 16, M10 Ø M10 Ø Typ Dimension A x B x C STSL M A 10x10x2 STSL M D *) B 10x10x2 STSL M A 15x15x2 STSL M D *) B 15x15x2 *) Två sidor med magnet Avformningsskaft *) *) Passar till

46 MAGNETER & FORMSÄTTNING STÅLURSPARNING 6152 M Trumpetformad Med magnet Lastgrupp [t] DEHA TRANSPORTANKARMAGNET 6135 Kulankarmagnet i gummi Dragkraft 1,4 kn Gänga Dragkraft [kn] ,3M M8 1, ,5M M12 1, ,0M M12 2, ,0M M12 2, ,5M M DEHA HYLSANKARMAGNET 6353 Anpassad för att användas i kombination med DEHA PERFEKTLYFT eller DEHA SEGMENTANKARLYFT. Försänker hylsan 10 mm Dragkraft 0,8 kn Diameter Tjocklek Gänga M M M M M M FRIMEDA TPA-MAGNET 6135 FRIMEDA TPA-MAGNET 6135 i gummi, dragkraft 1,4 kn Lastgrupp [t] , ,3L , , ,5/10,0 DEHA TRANSPORTANKARMAGNET 6136 Trumpetformad gummiursparning Med magnet Lastgrupp [t] TPA - 2,5 t TPA - 5,0 t TPA - 10,0 t SVETSPLÅTSMAGNET 6435 Svetsplåtsmagnet i gummi Dragkraft 1,4 kn Dubbelverkande Gänga Dragkraft M [kn] ,3 8 1, ,5 12 1, /5 12 2,5 1 DEHA HYLSANKARMAGNET 6335 Tillverkad i gummi Dragkraft 1,8 kn Försänker hylsan 23 mm Längd x Bredd x Höjd x 100 x x 150 x x 150 x x 200 x x 200 x 25 Svetsplåtsmagneter med en rak kant. 6435S 100 x 100 x S 100 x 150 x S 150 x 150 x S 100 x 200 x S 200 x 200 x 25 Diameter Tjocklek Gänga M M M M M

47 MAGNETER & FORMSÄTTNING MAGNET TILL ELRÖR 6835 Rektangulär gummimagnet MAGNET TILL RUND RÖRPROFIL 6835 Rak gummimagnet med fläns Används till Elrör Ø Elrör Ø 20 MAGNETER TILL ELRÖR 6835 Används med elrörsmuff Finns i Ø16 och Ø20 Gänga Dimension a/b/c x h M8 Ø 42,5/ Ø 43,5/ Ø 68 x M8 Ø 42,5/ Ø 46,5/ Ø 68 x M8 Ø 50,5/ Ø 51,5/ Ø 68 x 49 MAGNET TILL KORRIGERAT RÖR 6835 Rak stålmagnet med fläns För elrör Ø , Ø dubbelt, Ø dubbelt, 45, Ø Ø , Ø dubbelt, Ø dubbelt, 45, Ø20 MAGNET TILL RUND RÖRPROFIL 6835 Konisk gummimagnet MAGNET TILL REKTANGULÄR RÖRPROFIL 6835 Konisk gummimagnet Gänga Dimension a/b x h M8 Ø 21/Ø 17 x M8 Ø 91/Ø 83 x 21 MAGNET TILL RUND RÖRPROFIL 6835 Rak gummimagnet Används till Korrigerat rör Ø Korrigerat rör Ø Korrigerat rör Ø 60 MAGNET TILL OVAL RÖRPROFIL 6835 Rak gummimagnet Gänga Dimension a x b x80 M8 76 x x80 M8 76 x x80 M8 76 x 56 Gänga Dimension a/b x h M8 Ø 59/Ø 60 x M8 Ø 63/Ø 64,5 x M8 Ø 81/Ø 82 x 30 Dimension a x b x h x 20,5 x 14,5 MAGNET TILL OVAL RÖRPROFIL 6835 Rak gummimagnet med rillor MAGNET TILL RUND RÖRPROFIL 6835 Konisk gummimagnet med fläns Dimension a x b x h x 48 x 40 Gänga Dimension a/b/c x h M8 83/81/110 x M8 59/55/82 x M8 34/34/52 x 17 44

48 MAGNETER & FORMSÄTTNING MAGNET TILL RÖRPROFILER OCH BULT 6835 Konisk gummimagnet 6835 MF1 för ingjutning av stagbult och rörhållare 6835 GM med fjäderstål MF GM Används till 6835 MF1 Stagbult M12 x MF1 UM *) Stagbult M12 x GM2801 Rör Ø mm 6835 GM2802 Rör Ø mm *) Utan magnet SMÄLTLIM SLM & SMÄLTPISTOLER PLG Smältlimssystem för montering av avstängare, ursparningar och ingjutningsgods vid formbyggnad. Limningsmetoden är snabb och mycket kostnadseffektiv genom att tidsåtgången för formbyggnad och rivning reduceras markant. Metoden garanterar dessutom hög kvalitet och toleranssäkerhet. Typ [kg] SLM 3738Q - Quadrack Räfflad stav 5 Smältlimspistoler Polygun EC Manuell 1 st. Polygun 2 Luftdriven 1 st. ELDOSMAGNET 6235 Tillverkad i gummi Dragkraft 1,8 kn POLYPROPYLENFIBRER Fibermesh Passar till Dim AET Apparatdosa Eljo+Thorsman Ø AI Apparatdosa Ideal Ø KET Kopplingsdosa Eljo+Thorsman Ø KI Kopplingsdosa Ideal Ø TIET Takdosa Ideal+Eljo+Thorsman Ø 79 Fiberlängd Vikt/ påse [kg] Påsar/ kartong Kartonger/ pall Fibercast , Fibercast , Fibermesh , Fibermesh ,

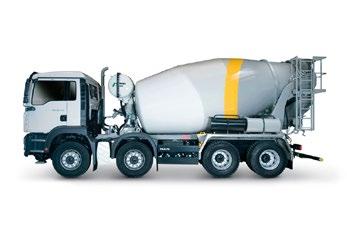

49 FABRIKSBLANDAD BETONG BETONG MED BYGGCEMENT Standariserade hållfasthetsklasser Stenstrl 16mm Exponeringsklass vct S2 S3 S4 S5 SKB Hållfasthetsklass enligt SM SM SM SM SS-EN mm mm mm >220 mm C20/25 XC1 x x x C25/30 XC1 x x x x x C28/35 XC2, XF1 0,6 x x x x x C30/37 XC4, XF1 0,55 x x x x x C32/40 XC4, XF1 0,55 x x x x x C35/45 XC4, XF1, XA1 0,5 x x x x x C40/50 XC4, XS2, XD2, XF1, XA2 0,45 x x x x x Stenstrl 28mm Exponeringsklass vct S2 S3 S4 S5 C20/25 XC1 x x x C25/30 XC1 x x x x C28/35 XC2, XF1 0,6 x x x x C30/37 XC4, XF1 0,55 x x x x C32/40 XC4, XF1 0,55 x x x x C35/45 XC4, XF1, XA1 0,5 x x x x C40/50 XC4, XS2, XD2, XF1, XA2 0,45 x x x x Stenstrl 8 mm Exponeringsklass S2 S3 S4 S5 SKB C28/35 XC2, XF1 0,6 x x x x x C30/37 XC4, XF1 0,55 x x x x x C32/40 XC4, XF1 0,55 x x x x x C35/45 XC4, XF1, XA1 0,5 x x x x x C40/50 XC4, XD2, XS2, XF1 0,45 x x x x x Vi har tillgång till flera olika typer av betongfordon och betongpumpar för snabba leveranser! 46

50 FABRIKSBLANDAD BETONG BETONG MED BYGGCEMENT OCH FÖRHÖJD LUFTHALT Enligt SS Stenstorlek 16mm Exponeringsklass vct S2 S3 S4 Hållfasthetsklass enligt SM SM SM SS-EN mm mm mm C28/35 Luft XC4, XF3 men ej XF2 0,55 x x x C30/37 Luft XC4,XS2, XD2, XF2, XF3, XA2 0,5 x x x C32/40 Luft XC4, XS2, XD2, XF2, XF3,XA2 0,45 x x x C35/45 Luft XC4, XS3, XD3, XF2, XF3,XA3 0,4 x x x C40/50 Luft XC4, XS3, XD3, XF2, XF3,XA3 0,4 x x x Max stenstrl 28mm Exponeringsklass vct S2 S3 S4 C28/35 Luft XC4, XF3 men ej XF2 0,55 x x x C30/37 Luft XC4,XS2, XD2, XF2, XF3, XA2 0,5 x x x C32/40 Luft XC4, XS2, XD2, XF2, XF3,XA2 0,45 x x x C35/45 Luft XC4, XS3, XD3, XF2, XF3,XA3 0,4 x x x C40/50 Luft XC4, XS3, XD3, XF2, XF3,XA3 0,4 x x x Max stenstrl 8 mm Exponeringsklass vct S2 S3 S4 C28/35 Luft XC4, XF3 men ej XF2 0,55 x x x C32/40 Luft XC4,XS2, XD2, XF2, XF3, XA2 0,45 x x x 47

51 FABRIKSBLANDAD BETONG FRYSTESTAD BETONG MED ANLÄGGNINGSCEMENT Med krav enligt bro 2004 (SS Metod A) Stenstorlek 16mm Exponeringsklass vct S2 S3 S4 Hållfasthetsklass enligt SM SM SM SS-EN mm mm mm C30/37 XC4, XS2, XD2, XF4, XA2 0,45 x x x C32/40 XC4, XS2, XD2, XF4, XA2 0,45 x x x C35/45 XC4, XS3, XD3, XF4, XA3 0,4 x x x Stenstorlek 28mm Exponeringsklass vct S2 S3 S4 C30/37 XC4, XS2, XD2, XF4, XA2 0,45 x x x C32/40 XC4, XS2, XD2, XF4, XA2 0,45 x x x C35/45 XC4, XS3, XD3, XF4, XA3 0,4 x x x Stenstorlek 8mm Exponeringsklass vct S2 S3 S4 C30/37 XC4, XS2, XD2, XF4, XA2 0,45 x x x C32/40 XC4, XS2, XD2, XF4, XA2 0,45 x x x C35/45 XC4, XS3, XD3, XF4, XA3 0,4 x x x 48

52 FABRIKSBLANDAD BETONG FUNKTIONSBETONG FÖR SMALSLANGSPUMP Bör användas främst till påg jutningar och tunnare kontruktioner max 10 cm Stenstorlek 16mm Exponeringsklass vct S4 S5 Hållfasthetsklass enligt SM SM SS-EN mm >220 mm C28/35 XC2, XF1 0,6 x x C30/37 XC4, XF1 0,55 x x C32/40 XC4, XF1 0,55 x x C40/50 XC4, XS3, XD3, XF1, XA3 0,4 x x C28/35 Luft XC4, XF3 0,55 x x C30/37 Luft XC4,XS2, XD2, XF2, XF3, XA2 0,5 x x C32/40 Luft XC4, XS2, XD2, XF2, XF3,XA2 0,45 x x 49

53 FABRIKSBLANDAD BETONG UTTORKNINGSBETONG Stenstorlek 16mm Exponeringsklass vct S3 S4 S5 SKB Hållfasthetsklass enligt SM SM SM SS-EN mm mm >220 mm C40/50 XC4, XD3, XS3, XF1 0,4 x x x x C45/55 XC4, XD3, XS3, XF1 0,38 x x x x C50/60 XC4, XD3, XS3, XF1 0,36 x x x x C54/65 XC4, XD3, XS3, XF1 0,34 x x x x C58/70 XC4, XD3, XS3, XF1 0,32 x x x x Stenstorlek 28mm Exponeringsklass vct S3 S4 S5 C40/50 XC4, XD3, XS3, XF1 0,4 x x x C45/55 XC4, XD3, XS3, XF1 0,38 x x x C50/60 XC4, XD3, XS3, XF1 0,36 x x x C54/65 XC4, XD3, XS3, XF1 0,34 x x x C58/70 XC4, XD3, XS3, XF1 0,32 x x x Stenstorlek 8 mm Exponeringsklass vct S3 S4 S5 C40/50 XC4, XD3, XS3, XF1 0,4 x x x C45/55 XC4, XD3, XS3, XF1 0,38 x x x C50/60 XC4, XD3, XS3, XF1 0,36 x x x C54/65 XC4, XD3, XS3, XF1 0,34 x x x C58/70 XC4, XD3, XS3, XF1 0,32 x x x 50

54 FABRIKSBLANDAD BETONG BETONGUTTORKNING - LATHUND vct 0,4 0,5 0,6 0,7 Faktor 1 - Relativ fuktighet 85% i betongen (rek. 85%) 90% Faktor 2 - Tjocklek på 10 cm 0,4 0,4 0,4 0,4 g jutningen 15 cm 0,8 0,8 0,8 0,7 18 cm cm 1,1 1,1 1,1 1,2 25 cm 1,3 1,4 1,5 1,8 Faktor 3 - Enkel eller Enkel 2 2,3 2,6 3,2 Dubbelsidig uttorkning Dubbel o C 18o C 25o C 30o C Faktor 4 - Temperatur och RF 35% 1,2 0,8 0,7 0,6 Luftfuktighet RF 50% 1,2 0,9 0,7 0,6 RF 60% 1,3 1 0,8 0,7 RF 70% 1,4 1,1 0,8 0,7 RF 80% 1,7 1,2 1 0,9 vct 0,5 0,6 0,7 Faktor 5 - Härdning Torr väderlek 0,5 0,5 0,7 4 veckor fuktmättad luft, 0,5 0,7 0,8 alternativt tät täckning 4 veckor regn 1 1,3 1,3 Faktor 1 x Faktor 2 x Faktor 3 x Faktor 4 x Faktor 5 = Torktid i antal dygn. 51

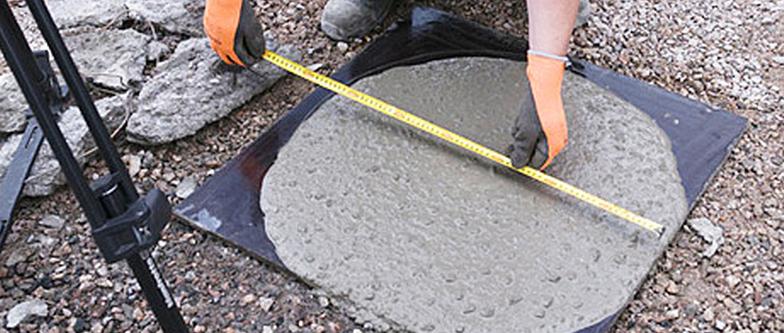

55 FABRIKSBLANDAD BETONG Vid beställning av betong så finns det även att beställa en kvalitétskontroll. Det är till för att kunna säkerställa korrekt betong har levererats. 52

56 FABRIKSBLANDAD BETONG PRISER Cementhalt kg/m3 CB 250 CB 300 CB 350 CB 400 CB 450 CB 500 Pris x x x x x x Cementslurry/ m3 CB 1100 Sluring Pris x Ecobetong / Cellbetong CB 275/165 Ecobetong CB 250 Cellbetong Pris x x 53

57 FABRIKSBLANDAD BETONG TILLÄGGSPRISER Betongtyper Kr/m3 Retarder Kr/m3 Anläggningscement x 1-3 tim. x SH-cement (Snabb) x 3-6 tim. x Reducerad stenhalt x 6-9 tim. x Undervattenbetong x 9-12 tim. x Självkompakterande x Glättnings tillsats x Vintertillägg Kr/m3 Varmbetong Kr/m3 Vintertillägg tillkommer på C x samtliga produkter under x C x perioden 1 nov - 15 april Frostskydd Kr/m³ Fiber Kr/m3-5 grader x Plastfiber x -10 grader x Stålfiber x -15 grader x Övertider Kr/tim Vibrator Kr/dag Fabrik x Pumpvibrator på x Fabrik natt/helg x mastpump, ej reservstav Betongbil x Betongbil natt/helg x Färgad Betong Offereras Övrigt Tillägg Avhämtat x Provtagning Vid lastning av maskin Arbetsplats etablering inkl. 2 tim x Arbetsplats timkostnad x Fabrik x Tryckprov kub x Frysprov x 54

58 FABRIKSBLANDAD BETONG PRISER TRANSPORT Kilometer Kr/m3 min. debitering per lass (5 m3) 0-10 km x x km x x km x x km x x km x x km x x km x x km x x km x x km x x km x x km x x km x x km x x km x x km x x km x x km x x Vid avbeställning efter kl dagen före leverans debiteras köparen för uppkommna kostnader 55

59 FABRIKSBLANDAD BETONG TILLÄGG Tillägg Lossningstid utöver 20 minuter Lossning hydraulränna (9 m). Rengöring ingår. Returbetong inkl. deponiavgift >0,5 kbm Retur <0,5 kbm tas tillbaka utan avgift Färja per lass x x x x PUMPNING Pumptyp Längd Grundavgift Timdebitering Tillägg per pumpad m3 Mastpump M26 22/26 m x x x Mastpump M28 24/28 m x x x Mastpump M32 28/32 m x x x Mastpump M36 32/36 m x x x Mastpump M42 38/42 m x x x Mastpump M47 43/47 m x x x *Rotpump 17 max 3,0 kbm 17/21 m x x x *Rotpump 28 max 4,0 kbm 24/28 m x x x Slangpump Slang/meter x x x Cellbetongpump Slang/meter x x x * Grundavgift inklusive transport av betong Övriga förtydliganden Minimidebitering 1,0 tim. Påbörjad 30 minutersperiod räknas som en 1/2 timme Väntetid och flyttning debiteras med timtid. Kan rengöring av pump ej ske på arbetsplatsen debiteras Kr inkl. deponiskatt. Utförande av undervattensg jutning enligt BRO 04 debiteras med Kr per pumpning. Tillstånd för uppställning av pump debiteras köparen. 56

60 FABRIKSBLANDAD BETONG EXTRAUTRUSTNING / ÖVRIGT TILLÄGG Enhet Pris Enhet Övertid pumpbil debiteras g jutstart före 06:30 och efter 15:30 x per timme 1,5" slang debiteras med x per meter 2" slang debiteras med x per meter 3" slang debiteras med x per meter Transport av g jutslang/ tillbeh. inom Sthlm.omr. x per utkörning Pumpvibrator (reservstav ingår ej) x per g juttillfälle Avbeställning efter kl 10:00 dagen innan, debiteras grundavgiften. Avbeställning g jutdag: Debiteras uppkomna kostnader. Extra personal utöver maskinist x per timme Betong ABM 07 fabriksbetong. Allmänna bestämmelser Produkterna är anpassade enligt Europastandard SS EN med svenskt tillägg enligt SS Standarden är ett koncept för klassificering av miljöns inverkan på betongkonstruktioner avseende exponeringsklasser och hållfasthetsklasser. Transport pumpning Minsta kvantitet vid debitering av transport är 5m3 per lass. Vänte- och lossningstid om 20 min/lass ingå. Därutöver debiteras 19 kr/min. Köparen ansvarar för att framkomliga vägar finns och att de är dimensionerade för minst 10 ton axeltryck resp. 16 ton boggitryck. Vid pumpning ska kunden tillhandahålla en yta som är tillräckligt stor och har tillräcklig bärighet så att pumpen kan ställa upp på ett säkert sätt. 57

61 58

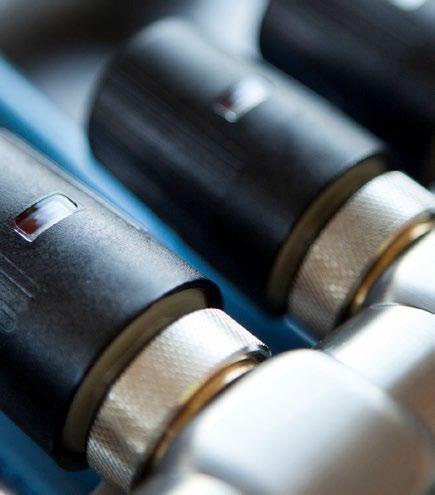

62 VATTENBUREN GOLVVÄRME KOMPLETT GOLVVÄRMESYSTEM Förläggningssystem Förläggningssystem för alla typer av underlag både vid renovering och nybyggnation. Rör Thermotechsrör är syrediffussionstäta 5-skikts PE-RT rör. Flexibla och lättinstallerade. Golvvärmefördelare Thermotechs fördelare är tillverkade i rostfritt stål och levereras komplett monterade. Golvvärmefördelaren finns från 2 12 slingor. Reglering Komplett sortiment av trådburen och trådlös rumsreglering. Rumstermostaten finns med vred eller digital display. Shuntar Thermotechs shuntar är tillverkade i rostfritt stål och i olika storlekar och med olika regleringsalternativ. Integral Thermotech Integral är en golvvärmefördelare med integrerad shunt för en kompakt installation där golvvärme ska kombineras med radiatorer. Elpannor Thermotech erbjuder kompakta elpannor för ytor upp till ca 180 m 2. De levereras komplett monterade. Markvärme Thermotech har även ett komplett sortiment för markvärme och uterum. VATTENBUREN GOLVVÄRME Vattenburen golvvärme är ett komplett värmesystem som ofta ersätter vanliga radiatorer. - Lågenergisystem - Hög komfort för boende - Mindre damm i luften Fem saker att tänka på för rätt montage: - Undersök förutsättningarna i bostaden - Bygg tunna golv, isolera väl - Anpassa avståndet mellan rören - Balansera flödet - Ställ in vattentemperaturen 59

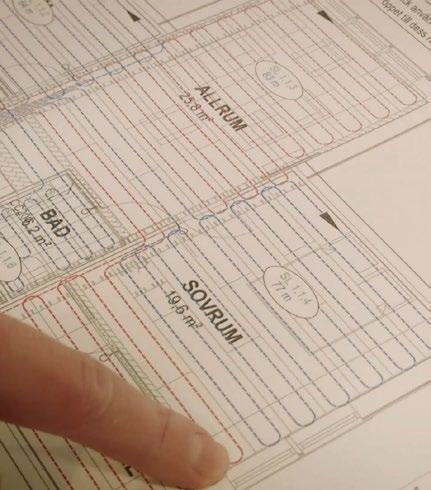

63 VATTENBUREN GOLVVÄRME FÖRLÄGGNINGSSYSTEM FÖR INGJUTNING Golvvärmerör Rörhulling Rörhållarskena Projektering & beräkningar PROJEKTERING OCH BERÄKNING Konsulttjänster ingår. Vi skräddarsyr ritningar och beräkningar för varje objekt. Tillsammans med våra leverantörer på vattenburen golvvärme så hjälper vi till att ta fram korrekta materialspecar för utläggning av vattenburen golvvärme. Skicka över A- eller K-ritningarna till oss så återkommer vi med en offert! 60

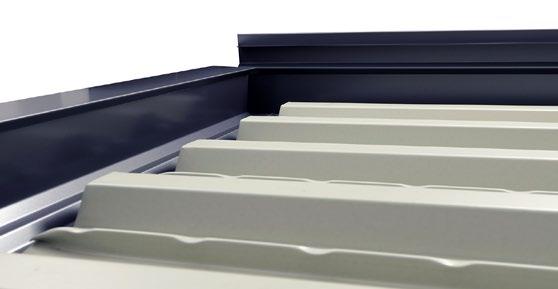

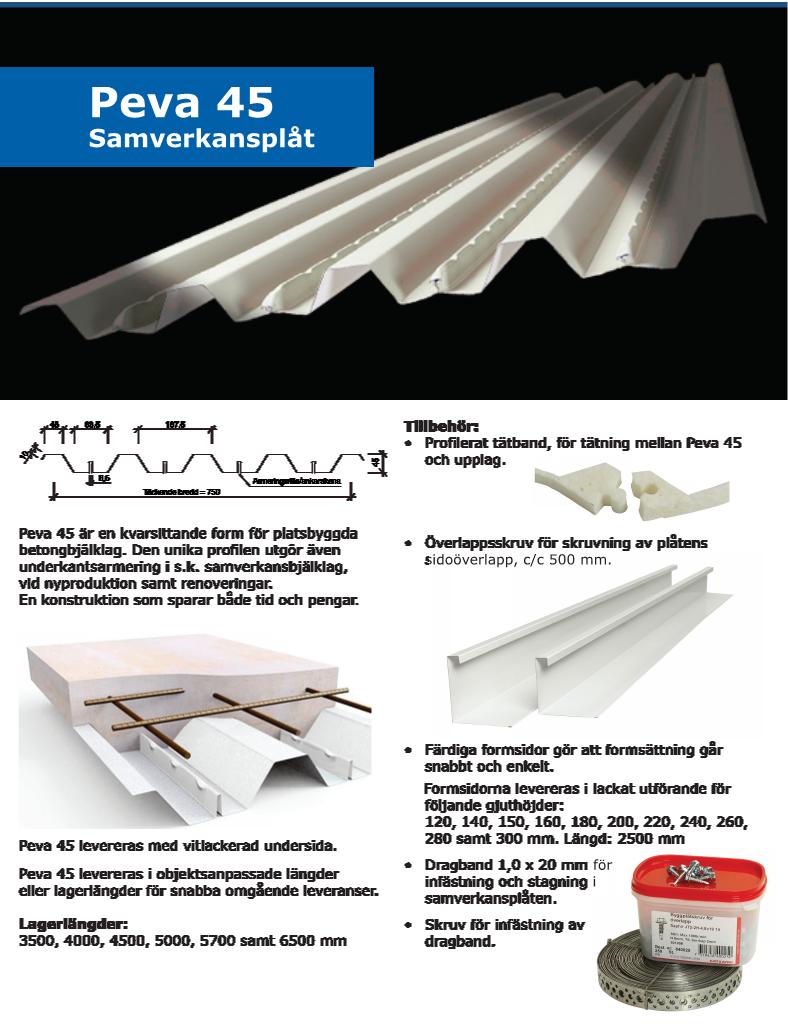

64 SAMVERKANSPLÅT 61

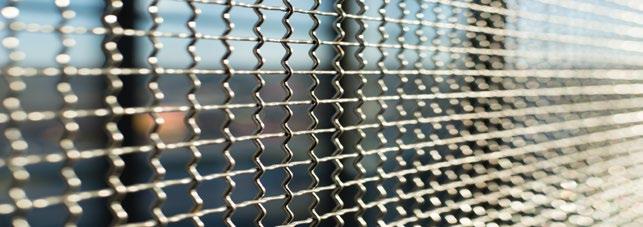

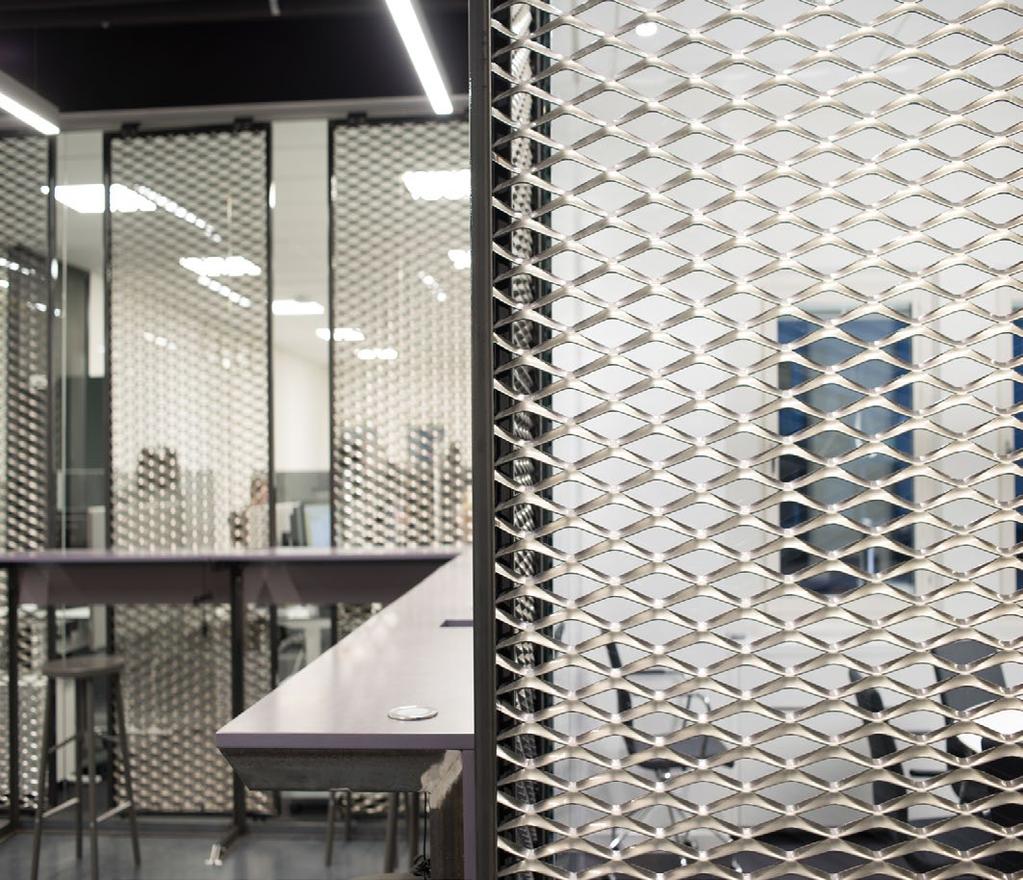

65 STRÄCKMETALLER Användningsområden Undertak Balkongräcken Elementskydd Inredningsdetaljer Brödhyllor Olika Trädgårdsbruk Handikappramper Halkskydd Butiksinredning Räcken Staket Ventilationsgaller Substitut till armeringsnät Ramper Entrégaller Inbrottsskydd Gånggaller Möbler 62

66 STRÄCKMETALLER STRÄCKMETALL Benämning Stål ML MB S T Format mm 105/ x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x2250 Stål, plattvalsad ML MB S T Format mm SQ x2500 SQ x / x / x / x

67 STRÄCKMETALLER STRÄCKMETALL Benämning Elförzinkat ML MB S T Format mm 3014/ x / x / x / x / x / x2500 Varmförzinkat ML MB S T Format mm 4218/ x / x / x / x / x / x2500 Rostfritt EN ML MB S T Format mm 2010/ x / x / x / x / x2500 Rostfritt syrafast EN ML MB S T Format mm 6228/ x

68 RADONMEMBRAN RMB400 RMB 400 är ett membran som består flera skikt UV-stabiliserad LD-polyetenplast, vilket tillsammans ger ett bra radonskydd. Inbäddat ligger också ett lager armerande polyesternät som ger membranet tålighet och styrka. RMB 400 ska monteras på grundplattan eller i isoleringslagren där det samtidigt fungerar som ett fuktskydd. Finns i formaten 2x25 m, 4x25 m samt 2x12,5 m. 65

69 RADONMEMBRAN RAC800 RAC 800 är ett kraftigt membran av flera lager UV-stabiliserad polyetenplast, som effektivt stoppar gas. Inbäddade i membranet finns ett skikt av aluminiumfolie för extra gastäthet, samt en armering av polyesternät för maximal tålighet och styrka. RAC 800 kan med fördel läggas under grunden direkt mot schaktbotten, vilket ger membranet en väl skyddad placering under resten av byggtiden samt en effektiv arbetsinsats. Alternativt kan det installeras på grundplattan eller i isoleringslagren där det också fungerar som fuktskydd. Membranet skyddar mot radon, men även mot andra gaser som koldioxid och metan vilket gör att det kan användas för att bygga på förorenad mark. Finns i formaten 2x25 m och 2x100 m. 66

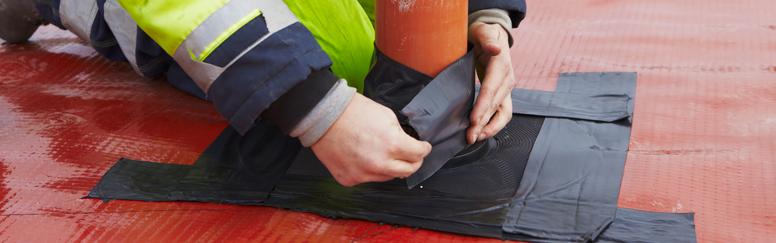

70 RADONMEMBRAN TILLBEHÖR RADONMEMBRAN Tillbehören till radonskydd har vi valt att hålla enkla och lätt överskådliga för att minimera risken att göra fel. Icopal Geobutyltape är en dubbelsidig tape av elastiskt butylgummi som används vid skarvning. Den är UV- och åldringsbeständig och ej härdande. Stosar av EPDM-gummi, försedda med bred krage för att säkerställa god tätning vid genomföringar. Elotene är ett självklistrande, gastätt membran för tätning av genomföringar, skador, och av hörn Icopal Butylfogmassa är en mjuk, elastisk fogmassa av butylgummi i patron. Den används för tätning av skarvar och genomföringar. IcoCorner inåtgående respektive utåtgående hörn för tätning av hörn. OBS! till Base används endast gummistosar då materialet svetsas i skarvarna. 67

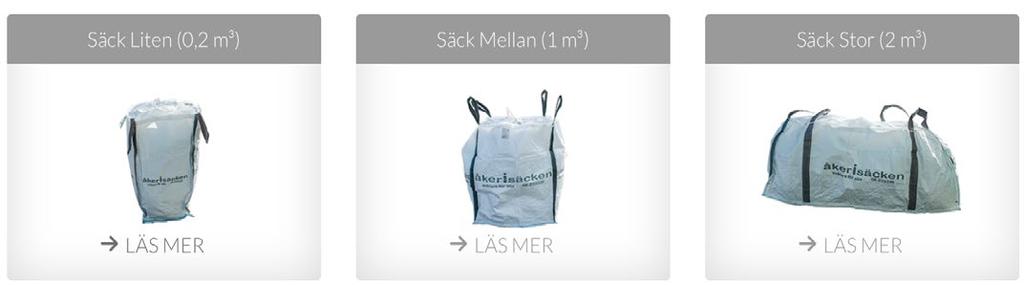

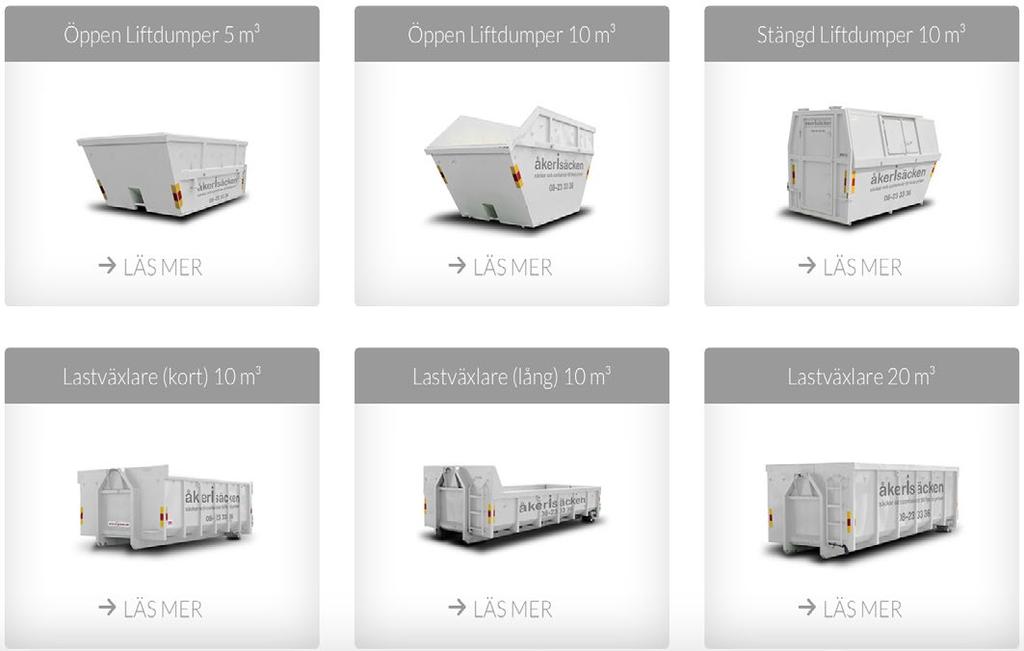

71 AVFALLSHANTERING CONTAINER Avfallshantering i container från 5m3 upp till 30m3. Dagen efter leverans förutsatt att beställning kommer in innan kl 12:00 dagen innan. BYGGSÄCKAR Avfallshantering i säck från 0,2m3 upp till 2m3. Dagen efter leverans förutsatt att beställning kommer in innan kl 12:00 dagen innan. Gratis utkörning av byggsäckarna till arbetsplatsen. Beställ idag för en avfallshantering till ett fastpris. Snabbt, enkelt och smidigt! 68

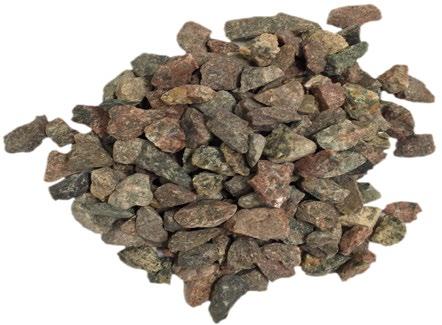

72 FYLLNADSMATERIAL Artikelnamn Dimension (mm) Anl. Norrsätra Anl. Kungsängen Anl. Akalla Anl. Solna BERGKROSS JA JA JA BERGKROSS 0-63 CE JA JA JA JA BERGKROSS 0-32 CE JA JA JA JA BERGKROSS 0-16 CE JA JA JA JA MAKADAM CE JA JA JA JA MAKADAM 8-16 CE JA JA JA JA MAKADAM 4-8 CE JA JA JA JA STENMJÖL 0-8 CE JA JA JA JA RÅBERG JA JA JA Andra typer av fyllnadsmaterial finns för beställning. Fråga oss vad vi kan erbjuda! * Leveranstid av fyllnadsmaterial 1-3 dagar beroende på hur mycket och vad som efterfrågas. * Anl = Anläggning där produkten finns hemma. Krossmaterialet är inte tvättade. Miljöavgift och vintertillägg (1/12-15/4) tillkommer. * Miljöavgift 0,50 kr/ton * Vintertillägg 3 kr/ton 69

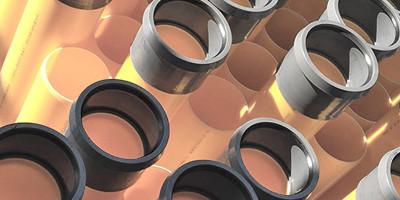

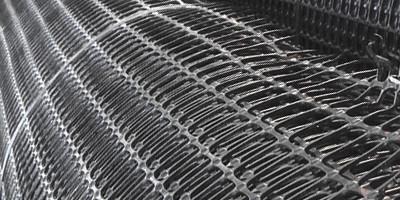

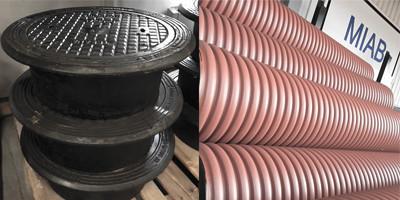

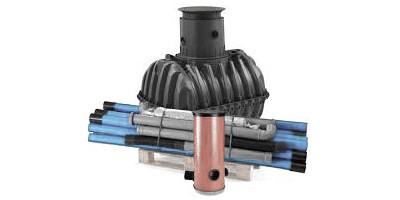

73 VATTEN- & AVLOPPSPRODUKTER TRYCKSYSTEM DRÄNERING ENSKILT AVLOPP MARKAVLOPPSSYSTEM BRUNNAR/BETÄCKNINGAR DAG-/REGNVATTENSYSTEM GEOSYNTETER KABELSKYDD Vi har ett brett sortiment inom vatten och avlopp. Vi hjälper dig att beräkna materialåtgången. 70

74 KONTAKTPERSONER ANDERS LINDEBERG Marknadsansvarig Telefon: +46(0) Mail: NIKLAS SVEDÉRUS Verkställande direktör Telefon: +46 (0) Mail: SKA NI GJUTA EN KOMPLETT GRUND? FRÅGA OSS. Vi hjälper er att få ihop paketet från villaplatta till industrigrunder! Nedan finner ni övergripande av vad vi kan erbjuda från oss. RVG Grund erbjuder följande inom grundmaterial och stålprodukter Armeringsjärn, armeringsnät, klippt & Bockad armering Cellplast XPS & EPS och grundelement Tillbehör Fabriksblandad betong Komplett paket med vattenburen golvvärmesystem Radonmembran Samverkansplåt Skivmaterial Fyllnadsmaterial Avfallshantering Vatten- och Avlopp 71
