2 Daikin Europe N.V. OM DAIKIN Daikin har ett världsomspännande rykte som är baserat på närmare 85 års erfarenhet av tillverkning av högkvalitativ luftkonditioneringsutrustning för industri, handel och bostäder. Daikin-kvalitet Daikins mycket avundade kvalitet kommer sig helt enkelt av den noggrannhet som tillämpas vid utformning, produktion och provning, och även eftermarknadssupport. Varje komponent väljs noggrant och utsätts för rigorösa test för att dess bidrag till produktens kvalitet och tillförlitlighet ska kontrolleras. MILJÖMEDVETENHET Luftkonditionering och miljön Luftkonditioneringssystem ger en mycket behaglig inomhusmiljö, vilket möjliggör optimala arbets- och levnadsförhållanden i de mest extrema klimat. Motiverade av en global medvetenhet om behovet av att minska slitaget på miljön har Daikin under senare år gjort stora ansträngningar för att begränsa de negativa effekter som tillverkning och användning av luftkonditioneringsutrustning medför. Följaktligen har modeller med energisparande funktioner och förbättrade metoder för ekoproduktion sett dagens ljus, vilket på ett betydande sätt bidrar till att begränsa påverkan på miljön. 2 Denna symbol markerar var Daikin har investerat i tekniker för att reducera påverkan av luftkonditionering på miljön. Symbolen finns på sidorna:

3 HRV - HEAT RECLAIM VENTILATION (ventilation med värmeåtervinning) 7 FÖRDELAR FÖR HUSÄGARE 8 1 Energisparande 8 2 Minskar belastningen på luftkonditioneringssystemet 9 3 Fri kyla 9 FÖRDELAR FÖR KONTORSUTFORMNING OCH KONSULTER 10 1 Totallösningskoncept 10 2 Smäcker design 10 3 Högt statiskt tryck 10 4 Stort urval av enheter 10 5 Brett driftsområde 10 FÖRDELAR FÖR INSTALLATÖRER 11 1 Enkel design och konstruktion 11 2 Filterrengöring 11 3 Högt statiskt tryck 11 FÖRDELAR FÖR SLUTANVÄNDARE 12 1 Skapa en högkvalitativ inomhusmiljö 12 2 Friskluftsdrift 13 3 Låg ljudnivå 13 4 Individuell styrning via HRV-fjärrkontroll 13 SPECIFIKATIONER 14 VAM-FA 14 VKM-GM 15 VKM-G 16 TILLBEHÖR 17 FXMQ-MF UTOMHUSLUFTSHANTERINGSENHET 19 FÖRDELAR % friskluftsintag möjligt 20 2 Ger maximal golv- och väggyta till möbler, dekoration och inredning 20 3 Brett driftsområde 20 4 Högt statiskt tryck 20 5 Inbyggd kondensvattenpump 20 ANSLUTNINGSVILLKOR 20 SPECIFIKATIONER 21 TILLBEHÖR 21 ANVÄNDARVÄNLIGA KONTROLLSYSTEM 23 1 Interlock av driften mellan ventilation och luftkonditionering 23 2 Superkabeldragningssystem 23 ÖVERSIKT ÖVER KONTROLLSYSTEMEN 24 1 Individuella kontrollsystem 26 2 Centraliserade kontrollsystem 28 ERQ OCH VRV LUFTHANTERINGSTILLÄMPNINGAR 31 FÖRDELAR 31 1 Hög effektivitet 31 2 Höga komfortnivåer 32 3 Enkel konstruktion och installation 34 4 Totallösningskoncept 35 VILKET SYSTEM ERBJUDER DEN BÄSTA LÖSNINGEN? 32 1 Jag behöver bara en anslutning till en luftbehandlingsenhet 32 2 Jag behöver en luftbehandlingsenhet och värme och/eller kyla 32 SYSTEMÖVERSIKT 33 STYRMÖJLIGHETER 34 URVAL AV LUFTHANTERINGSENHETER 35 1 Parapplikation 36 2 Multiapplikation 36 SPECIFIKATIONER 37 OPTIONER 47 3

4 VILKET SYSTEM ERBJUDER DEN BÄSTA LÖSNINGEN? I och med nya byggnadsbestämmelser, större medvetenhet för ökade energikostnader och ett ansvar för miljön, är moderna kommersiella utrymmen bättre isolerade än någonsin. Dubbelglas, tjockare takisolering och naturligtvis tätningslister hjälper till att minska behovet av värme/kyla samtidigt som belastningen på miljön minskar. Men nackdelen är att dessa kommersiella utrymmen samtidigt har blivit som tättslutande lådor med lite eller ingen påfyllning av luft. Daikin erbjuder många lösningar för att erhålla luftventilation på kontor, i hotell, butiker och andra kommersiella platser var och en komplementär till och lika flexibel som både Sky Air och VRV -systemen i sig själva. VENTILATION MED VÄRMEÅTERVINNING Ordentlig ventilation är en huvudkomponent när det gäller klimatstyrning i byggnader, kontor och affärer. I sin grundläggande funktion, garanterar den ett ingående flöde av frisk luft och utgående av gammal instängd luft. Vår HRV-lösning (ventilation med värmeåtervinning) kan göra mycket mer. Den kan återvinna värme och OPTIMERA BALANSEN MELLAN TEMPERATUR OCH LUFTFUKTIGHET INOM- OCH UTOMHUS, och på så sätt reducera lasten på systemet och öka effektiviteten. UTOMHUSLUFTSHANTERING MED EN ENHET Vår FXMQ-MF lufthanteringslösning använder en värmepumpteknik för att KOMBINERA FRISK- LUFTSBEHANDLING OCH LUFTKONDITIONERING I ETT ENDA SYSTEM, och därmed eliminera de vanliga designproblemen som berör balanseringen mellan luftförsörjningen och luftutsläppet. Totala systemkostnader reduceras och designflexibiliteten ökar eftersom luftkonditioneringens fläktkonvektorer inomhus och en luftbehandlingsenhet utomhus kan anslutas till samma köldmedieledning. ERQ- OCH VRV -LUFTBEHANDLINGSAPPLIKATIONER För små, medelstora och stora kommersiella utrymmen har vi ett utbud av R-410A inverterkondensorenheter som erbjuder lufthantering och luftkonditionering. Denna produkt kombinerar flexibiliteten hos våra ERQ- och VRV -enheter med luftbehandlingsapplikationer, vilket resulterar i en enkel pålitlig design för OPTIMAL KONTROLL ÖVER INOMHUSLUFTENS KVALITET OCH MAXIMAL EFFEKTIVITET.

5 ÖVERSIKT VENTILATION Ventilation: friskluftförsörjning 1 2 Luftfuktning: optimera balansen mellan luftfuktighet inom- och utomhus Luftbehandling: optimera balansen mellan frisklufttemperaturen inom- och utomhus 3 Typ Produktnamn Beståndsdelar i inomhusluftens kvalitet Luftflöde (m 3 /h) VAM-FA Ventilation 3 VENTILATION MED VÄRMEÅTER- VINNING VKM-GM Ventilation 2 Befuktning 3 Luftbehandling VKM-G Ventilation 3 Luftbehandling UTOMHUS- LUFTSHANTE- RINGSENHET 1 FXMQ-MF Ventilation 3 Luftbehandling VRV LUFTBE- HANDLINGS- APPLIKATIONER 2 EKEXV-sats Ventilation 3 Luftbehandling 1 Inte anslutningsbar till RXYQ-PR och VRV III-S (RXYSQ-PAV, RXYSQ-PAY) 2 Luftflödet är bara en beräknad angivelse, baserad på följande värden: värmekapacitet EKEXV-kit * 200 m³/h 3 Ventilationsutbudet är inte anslutningsbart till RXYQ-PR

6

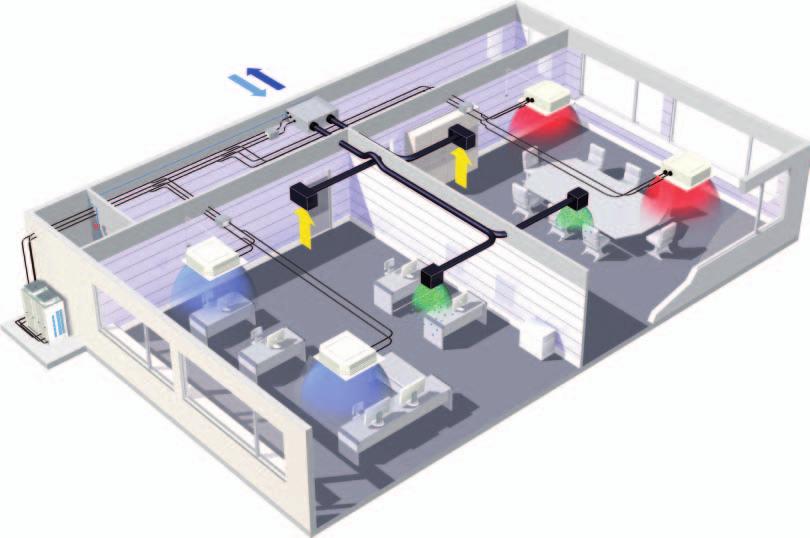

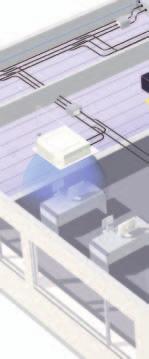

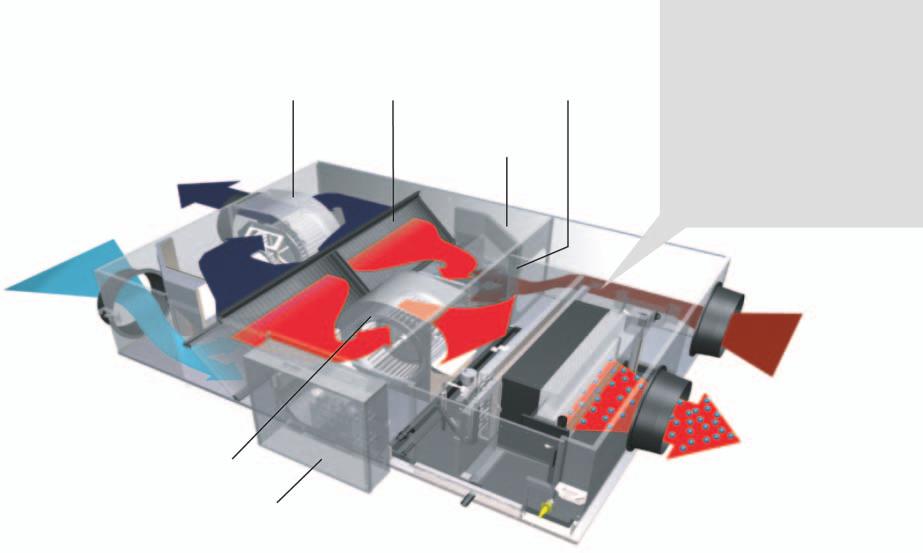

7 HRV-VENTILATION MED VÄRMEÅTERVINNING Ventilation, luftfuktning och luftbehandling HRV hjälper till att skapa en högkvalitativ inomhusmiljö Daikin HRV-unit (ventilation med värmeåtervinning) återvinner energiförluster orsakade av ventilation samt behåller en behaglig och ren inomhusmiljö utan förändring av rumstemperaturen. Detta minskar också belastningen på luftkonditioneringssystemet och sparar energi. Dessutom kopplas HRV samman med Daikins luftkonditioneringssystem (t.ex. VRV och Sky Air ) och växlar automatiskt över till ventilationsläge vid behov vilket leder till ökad energibesparningen. HRV kan integreras på luftkonditioneringens fjärrkontroll för total kontroll över luftkonditioneringen och ventilationen via en enkel konfiguration. Nuvarande sortiment inkluderar modeller med eller utan DX-spole och/ eller luftfuktare. DX-spolen hjälper till att förhindra den direkta inverkan av kallt luftflöde på människor under värmecykeln och luftfuktaren optimerar balansen mellan luftfuktigheten inom- och utomhus. Slutligen ökar det höga statiska trycket designflexibiliteten. 7

8 FÖRDELAR FÖR FASTIGHETSÄGARE ENERGISPARANDE VENTILATION Byggnader behöver ventilation året runt. I traditionella ventilationssystem försvinner den konditionerade inomhusluften när den blåses ut och ny okonditionerad luft tas in i byggnaden. Detta resulterar i att stora mängder luft värms upp och kyls ner över den aktuella belastningen för luftkonditioneringssystemet, och det medför ett stort energislöseri. Men Daikin HRVsystemet balanserar automatiskt utom- och inomhustemperaturen samt luftfuktigheten så att värme/ kyla återvinns med stora besparingar i driftskostnader som resultat. Speciellt utvecklat HEP-element Värmeväxlingselementet använder ett högeffektivitetsfilter (HEP) som har hög fuktabsorption och fuktbevarande egenskaper. Värmeväxlingsenheten återvinner snabbt värmen i den latenta värmen (ånga). Elementet är tillverkat av ett material som är flamresistent och behandlat med antimögelmedel. Användning av högeffektivitetsfilter. 30,6 C 62% relativ luftfuktighet UTOMHUS 32 C 70% relativ luftfuktighet Veckformade kanaler INOMHUS SA 27,4 C 63% relativ luftfuktighet Temperatur och luftfuktighet RA 26 C 50% relativ luftfuktighet SA Veckformade kanaler RA RH: Relativ luftfuktighet SA: Lufttillförsel (till rum) RA: Returluft (från rum) 8

9 MINSKAD BELASTNING PÅ LUFTKONDITIONERINGSSYSTEMET Tack vare användning av värmeåtervinnande ventilation minskar belastningen på luftkonditioneringen med ca 31 % % vid drift med full värmeväxling (jämfört med normala ventilationsfläktar) - ytterligare 6 % med automatisk ventilationslägesväxling - och vidare 2 % genom förhandskylning, förvärmningsstyrning (minskar luftkonditioneringsbelastningen genom att inte köra HRV kort efter att luftkonditioneringen har satts på.) Anmärkning: Värdena som nämns ovan kan variera beroende på vädret och andra omgivningsfaktorer där enheten är installerad Driften växlar automatiskt till det optimala mönstret för att anpassas till rådande förhållanden Luftkonditionering vid kylning Värmeväxlarens element Utblåsningsfläkt Dämpare (värmeåtervinning) Luftkonditionering avstängd Mitt emellan (bypass-ventilation) Luftkonditionering vid kylning Värmeväxlarens element (värmeåtervinning) EA OA RA SA Automatisk växling EA OA RA SA Automatisk växling EA OA RA SA Lufttillförselfläkt DX-spole (kyla) DX-spole (värme) Luftfuktning Exempel: Utomhustemp. 30 C Inomhustemperatur. 22 C Exempel: Utomhustemp. -5 C Inomhustemperatur. 22 C EA: utloppsluft OA: utomhusluft RA: Returluft (från rum) SA: lufttillförsel (till rum) FRI KYLA Alternativet med fri kyla reducerar energiförbrukningen för luftkonditioneringen och använder energin på ett effektivare sätt genom att aktivt introducera friskluft i rum. Fri kyla upprätthåller inomhuskomfort genom introduktion av låg utomhustemperatur i rum. Anmärkning: Fri kylning finns bara i kombination med intelligent knappsats Inställd temp. Temp. C Temp. C Morgon 16 Fri kyla möjlig Fri kyla möjlig Exempel på fri kyla under sommaren Morgon Dagtid Dagtid Natt Utomhustemp. Natt Fri kylning nattetid Fri kylning nattetid är en energisparande funktion som körs på natten när luftkonditioneringen är avstängd. Rum som innehåller kontorsutrustning som ökar rumstemperaturen kan ventileras nattetid så att behovet av kyla minskar när luftkonditioneringen startas på morgonen. Resultatet blir lägre driftskostnader. Inställd temp. Temp Utomhustemp. Temperaturinställning Utomhustemp. 100% fri kyla möjlig Exempel på fri kyla under höst och vår 30 Inomhustemp. VKM 20 PÅ AV 2-timmar autostart Fri kylning nattetid är fabriksinställd på "av", men kan aktiveras av din Daikinåterförsäljare. Fri kylning nattetid finns bara på VKM-enheter som är anslutna till ett VRV -system Luftkonditionering PÅ AV start 9

10 FÖRDELAR FÖR KONTORSUTFORMNING OCH KONSULTER TOTALLÖSNINGSKONCEPT - INTEGRERAD VENTILATION Integreringen av ventilationen i ett klimatsystem för hela byggnaden, t.ex. VRV -systemet ger många fördelar. Daikin erbjuder en programvara som simulerar arbetet i hela systemet, och som förenklar designen och presenterar en idealisk lösning för själva byggnaden och en samlad lösning för kunden. Utöver fördelar med designen förenklar det också uppföljningen av projektet, installationen och efterföljande drifttagning och underhåll eftersom bara en part är inblandad. Slutligen drar slutanvändaren fördelar av sammankoppling av ventilationen med luftkonditioneringen på grund av en mycket förenklad styrning av hela systemet. Anmärkning: mer information angående integrerad styrning finns i kapitlet om styrsystem SMÄCKER DESIGN Med HRV-enhetens smäckra design kan den monteras i trånga hålrum i taket och i oregelbundet formade utrymmen. 285mm Installation under mattan i en liten byggnad Installation under en bjälke Installation i ett oregelbundet utrymme VAM250FA Högre statiskt tryck och minskat buller Användning av flera överlappande bågformade fläktblad gör det möjligt att optimera kordan och bladets utloppsvinkel. HÖGT STATISKT TRYCK Externt statiskt tryck (ESP) upp till 160 Pa gör det möjligt att använda flexibla kanaler av varierande längd. Roterande strömmar för minskade förluster Användning av en tunnare scroll tillåter korrigering av roterande strömmar inom scrollen. Högre statiskt tryck Tack vare bred fläktdiameter och optimerad bladbredd Högre statiskt tryck och minskad tryckförlust Utöver ökad scroll vinkel och öka det statiska trycket, har utloppsvinkeln optimerats. α θ STORT URVAL AV ENHETER 10 Det stora urvalet av enheter garanterar korrekt design och dimensionering av utrustningen.

11 STORT DRIFTSOMRÅDE HRV-enheten kan installeras praktiskt taget var som helst. Standardarbetsområdet (utomhustemperatur) sträcker sig från -15 C till 40 CTT (50 CTT för VAM-enheter) och kan utvidgas ner till -25 C om en förvärmare installeras VAM VKM Kylning 50 CTT Kylning 40 CTT 1 Kontakta din närmaste återförsäljare för mer information och begränsningar CTT med tillvalet förvärmare -15 CTT -25 CTT -25 CTT med tillvalet förvärmare FÖRDELAR FÖR INSTALLATÖRER ENKEL DESIGN OCH KONSTRUKTION Apparatskåp Enheten kan installeras antingen horisontellt eller upp och ner för att enkelt nås vid inspektion och underhåll. Med en 450 mm 2 inspektionslucka kan underhåll och byte av värmeväxlingselement enkelt utföras. Horisontell installation Inspektionslucka Installation upp och ner Underhållslucka FILTERRENGÖRING En signal på fjärrkontrollen visar att luftfiltret behöver rengöras. 11

12 FÖRDELAR FÖR SLUTANVÄNDARE SKAPA EN HÖGKVALITATIV INOMHUSMILJÖ Utöver högeffektivitetsfilter (HEP) har VKMmodeller en DX-spole och luftfuktare (endast VKM). Därmed balanseras den inkommande friskluften med inomhustemperaturen och luftfuktigheten och garanterar bästa möjliga inomhusmiljö. Värme och Kyla + Värmeåtervinning + Luftfuktning Effekt av full värmeväxling Effekt av kylning Inomhustemperatur under kylning Inomhustemperatur under uppvärmning 60 Utomhustemperatur på sommaren Effekt av luftfuktning Relativ luftfuktighet (%) Utomhustemperatur på vintern Effekt Effect vid uppvärmning of heating Effekt Effect av of full värmeväxling heat exchange Torr temperatur ( CTT) Luftfuktning och luftbehandling i värmeläge (VKM-GAM) Utblåsningsfläkt Värmeväxlar element Dämpmotor EA (Utloppsluft) Dämpare DX-spole (Direkt expansionsslinga) OA (Frisk utomhusluft) RA (Returluft från rum) Lufttillförselfläkt SA (lufttillförsel till rum) Elektronisk enhet (styrenhet) Luftfuktarenhet: Flottörströmbrytare Magnetventil Genom att utnyttja principen för kapillärkraft tränger sig vatten ut genom luftfuktarenheten. Den uppvärmda luften från DX-batteriet passerar genom luftfuktaren och absorberar fukten. LUFTFLÖDE SA vatten Dräneringsskål Dränering 12

13 FRISKLUFTSDRIFT Användaren kan välja 2 friskluftslägen via fjärrkontrollen för en behagligare luftmiljö. 1. Läge för hög lufttillförsel 2. Utloppsluft friskluft: Med ökad lufttillförsel bibehålls korrekt rumstryck så att återflöde från toaletter och kök samt fuktinflöde förhindras. Ökning av utloppsluften minskar rumstrycket så att läckage av dåliga lukter eller bakterier in i andra rum förhindras. Andel friskluft Luftutströmning HRV Normal ventilationsfläkt Luftutströmning Lufttillförsel HRV Golvyta Lufttillförsel Andel utlopps luft Sjukrum t.ex. kontor t.ex. sjukhus LÅG LJUDNIVÅ VID DRIFT Kontinuerlig forskning hos Daikin i syfte att minska driftsljudet har resulterat i ljudtrycksnivåer nere på 20,5 dba (VAM150FA) Daikin inomhusdelar dba Uppfattad ljudstyrka Ljud 0 Hörseltröskel - 20 Ytterst svagt Prasslande löv 40 Mycket svagt Tyst rum 60 Måttligt starkt Normal konversation 80 Mycket starkt Stadstrafik 100 Ytterst starkt Symfoniorkester 120 Tröskelvärde för känsel Jetplan startar DAMMSKYDD När HRV arbetar självständigt fortsätter fläkten i en sammankopplad inomhusdel att snurra så dammet faller inte från luftfiltret System utan dammskydd Med Daikin HRV AV Damm Blåsläge Inget damm blåses ut 13

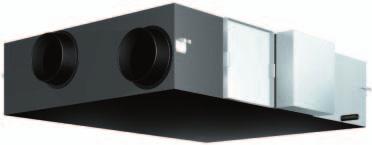

14 SPECIFIKATIONER VAM-FA VAM800FA Ventilation VAM-FA Temperaturväxlingseffektivitet (%) ultrahög hög låg , ultrahög för värme hög Entalpiväxlings- låg effektivitet (%) ultrahög för kyla hög låg Strömförsörjning VE 1 ~, 220~240V, 50Hz ultrahög 27-28, ,5 34,5-35, ,5-41, ,5 värmeväxlingsläge hög 26-27, , , , (220V - 240V) Ljudtrycksnivå låg 20,5-21, , ,5-26, dba ultrahög 27-28, ,5-34,5 34,5-35, ,5-41, ,5 förbikopplingsläge hög 26,5-27, ,5 32,5-33, , , (220V - 240V) låg 20,5-21, ,5-26,5 25,5-27, , , Hölje Galvaniserad stålplåt Isoleringsmaterial Sälvslocknande uretanskum Dimensioner H x B x D mm 285x776x x828x x x x1 004x x1 514x x1 514x1 156 Vikt kg Värmeväxlingssystem Totalt vämeutbyte luft-till-luft tvärströms (kännbar + latent värme) Vämeväxlingselementsmaterial Specialbehandlat oantändbart papper Luftfilter Fibrer i alla ledder Fläkt luftflöde (m 3 /h) typ Sirocco-fläkt ultrahög hög låg ultrahög externt statiskt tryck (Pa) hög låg Motoreffekt kw 0,030 x 2 0,090 x 2 0,140 x 2 0,230 x 2 0,230 x 4 Diameter på anslutande kanal mm Ø 100 Ø 150 Ø 200 Ø 250 Ø 350 Enhetens omgivningstemperatur -15 C ~ +50 CTT, 80 % relativ luftfuktighet eller lägre Anmärkningar: Luftflödet kan ändras till Låg eller Hög. Ljudtrycksnivån mäts 1,5 m under mitten av enheten. Ljudtrycksnivån är uppmätt i en ekofri kammare. Ljudtrycksnivåerna ligger normalt högre än detta värde beroende på driftförhållanden, reflekterande ljud, och omgivningsljud. Ljudtrycksnivån vid luftutloppsporten är ca 8 db högre än enhetens ljudnivå. Även när utomhustemperaturen är under -15 C fungerar systemet ner till -20 C med förvärmaren installerad vid friskluftsintagssidan. 14

15 VKM-GM Ventilation, DX-spole och luftfuktare VKM80-100GAM VKM-GAM DX-spolens kyla kw 4,71 7,46 9,12 kapacitet värme kw 5,58 8,79 10,69 Hölje material Galvaniserad stålplåt höjd mm Dimensioner bredd mm djup mm Vikt kg typ Sirocco-fläkt ultrahögt m /h värmeväxlingsläge högt m /h luftflöde lågt m /h ultrahögt m /h Fläkt förbikopplingsläge högt m /h lågt m /h Pa externt statiskt ultrahögt högt Pa tryck lågt Pa motor uteffekt W 2 x x x 280 ultrahögt % Temperaturväxlingseffektivitet högt % lågt % 77, ,5 ultrahögt % kyla högt % Entalpiväxlingseffektivitet lågt % ultrahögt % värme högt % lågt % system Naturlig evaporeringstyp Luftfuktare mängd kg/h 2,7 4,0 5,4 matarvattenstryck MPa 0,02~0,49 0,02~0,49 0,02~0,49 Antal element runt enheten 0 C~40 CTT, 80% relativ luftfuktighet eller lägre Driftsområde utomhusluft -15 C~40 CDB, 80% relativ luftfuktighet eller lägre returluft 0 C~40 CTT, 80% relativ luftfuktighet eller lägre ultrahögt dba 37 38,5 39 värmeväxlingsläge ljudtryck högt dba Ljudnivå - lågt dba V ultrahögt dba 37 38,5 39 förbikopplingsläge ljudtryck högt dba lågt dba vätska typ flänsanslutning flänsanslutning flänsanslutning diameter mm 6,4 6,4 6,4 Rör- typ flänsanslutning flänsanslutning flänsanslutning gas anslutningar diameter mm 12,7 12,7 12,7 vattentillförsel mm 6,4 6,4 6,4 dränering PT3/4 yttergänga Isoleringsmaterial Självslocknande uretanskum Värmeväxlarsystem Totalt vämeutbyte luft-till-luft tvärströms (kännbar + latent värme) Värmeväxlarelement Specialbehandlat oantändbart papper Luftfilter Fibrer i alla ledder Anslutande kanaldiameter mm Ø 200 Ø 250 Ø 250 Strömförsörjning V1 1~, 50Hz, V Anmärkningar: Inomhustemperatur: 27 CTT, 19 CVT, utomhustemperatur: 35 CTT Indomhustemperatur: 20 CTT, utomhustemperatur: 7 CTT, 6 CVT. Luftfuktningseffekten baseras på: Inomhustemperatur: 20 CTT, 15 CVT, utomhustemperatur: 7 CTT, 6 CVT. Driftljudet mäts 1,5 m under mitten av enheten. Ljudvärden uppmäts i ett ekofritt rum som byggts i enlighet med JIS C Driftljudet ligger normalt högre än detta värde beroende på driftförhållanden, reflekterande ljud, och omgivningsljud. Ljudnivån vid luftutloppsporten är ca 8 db högre än enhetens driftsljud. För drift i tysta rum, krävs att åtgärder vidtas för att sänka ljudet, t.ex. att man installerar mer än 2 m mjuk kanal nära utloppsgallret. Luftflödet kan ändras till Låg eller Hög. Normal amplitud, inmatning, effekt beror på de andra ovanstående förhållandena 15

16 VKM-G VKM80-100GA Ventilation och DX-spole VKM-GA DX-spolens kyla kw 4,71 7,46 9,12 kapacitet värme kw 5,58 8,79 10,69 Hölje material Galvaniserad stålplåt höjd mm Dimensioner bredd mm djup mm Vikt kg Fläkt typ luftflöde Temperaturväxlingseffektivitet Driftsområde Ljudnivå - 220V värmeväxlingsläge förbikopplingsläge Sirocco-fläkt ultrahögt m /h högt m /h lågt m /h ultrahögt m /h högt m /h lågt m /h ultrahögt pa externt statiskt tryck högt pa lågt pa motor uteffekt W 2 x x x 280 kyla Entalpiväxlingseffektivitet värme runt enheten utomhusluft returluft värmeväxlingsläge ljudtryck förbikopplingsläge ljudtryck ultrahögt % högt % lågt % 77, ,5 ultrahögt % högt % lågt % ultrahögt % högt % lågt % C~40 CTT, 80% relativ luftfuktighet eller lägre -15 C~40 CDB, 80% relativ luftfuktighet eller lägre 0 C~40 CTT, 80% relativ luftfuktighet eller lägre ultrahögt dba högt dba 36 37,5 38 lågt dba 33,5 34,5 35 ultrahögt dba högt dba 36 37,5 38 lågt dba 33,5 34,5 35 typ flänsanslutning flänsanslutning flänsanslutning vätska diameter mm 6,4 6,4 6,4 Rörtyp flänsanslutning flänsanslutning flänsanslutning anslutning gas diameter mm 12,7 12,7 12,7 dränering PT3/4 yttergänga Isoleringsmaterial Självslocknande uretanskum Värmeväxlarsystem Totalt vämeutbyte luft-till-luft tvärströms (kännbar + latent värme) Värmeväxlarelement Specialbehandlat oantändbart papper Luftfilter Fibrer i alla ledder Anslutande kanaldiameter mm Ø 200 Ø 250 Ø 250 Strömförsörjning V1 1~, 50Hz, V Anmärkningar: Kyla: inomhustemperatur: 27 CTT, 19 CVT, utomhustemperatur: 35 CTT. Värme: inomhustemperatur: 20 CTT, utomhustemperatur: 7 CTT, 6 CVT. Driftljudet mäts 1,5 m under mitten av enheten. Ljudvärden uppmäts i ett ekofritt rum som byggts i enlighet med JIS C Driftljudet ligger normalt högre än detta värde beroende på driftförhållanden, reflekterande ljud, och omgivningsljud. Ljudnivån vid luftutloppsporten är ca 8 db högre än enhetens driftsljud. Luftflödet kan ändras till Låg eller Hög. Normal amplitud, inmatning, effekt beror på de andra ovanstående förhållandena. 16

17 TILLBEHÖR VAM-FA / VKM-GAM / VKM-GA Kretskortsadapter Kopplingsadapter för elektriska tillbehör KRP2A61 för luftfuktare (utsignal för körning PÅ) KRP50-2 för värmeaggregatsats BRP4A50 FXMQinomhusdel FXFQ FXZQ FXCQ FXKQ FXDQ-M9 FXDQ-P FXSQ FXMQ-P7 MA för kabeldragning FXAQ FXUQ FXHQ FXLQ FXNQ hänvisning - KRP1B57 1 KRP1B61 1 KRP1B61 KRP1B56 - KRP1C64 4 KRP1B61 - KRP4A53 KRP1B3 KRP1B61 installationsbox för adapter-pcb KRP1H98 6 KRP- 1BA101 KRP1B96 2/3 - KRP- 1BA101 KRP4A96 2/3 - KRP4A93 2/3 KRP1B97 KRP1C Anmärkningar: 1. Installationsbox krävs 2. Upp till 2 adaptrar kan sättas fast per installationsbox 3. Endast 1 installationsbox kan monteras per inomhusdel 4. Upp till 2 installationsboxar kan installeras per inomhusdel 5. Installationsbox behövs för den andra adaptern 6. Tillvalet finns inte i kombination med BYCQ140CGW1 Dämpare Kanaladapter VAM-FA Högeffektivitetsfilter YAFM323F15 YAFM323F25 YAFM323F35 KDDM24A50 KDDM24A100 KDDM24A100 KDDM24A100 x 2 Utbyte för luftfilter YAFF323F15 YAFF323F25 YAFF323F35 Ø 200mm Ø 200mm Ø 250mm YAFM323F100 YAFM323F65 x 2 YAFM323F100 x 2 Utbyte för luftfilter YAFM323F50 YAFM323F65 YAFF323F100 YAFF323F65 x 2 YAFF323F100 x 2 Kanaladapter hänvisning YAFF323F50 YAFF323F65 - YDFA25A1 nom. diameter för rörledning Ø 250mm VKM-GA(M) Dämpare referens nom. diameter för rörledning Högeffektivitetsfilter Utbyte för luftfilter KDDM24B100 - Ø 250mm KAF241G80M KAF241G100M KAF242G80M KAF242G100M 17

18

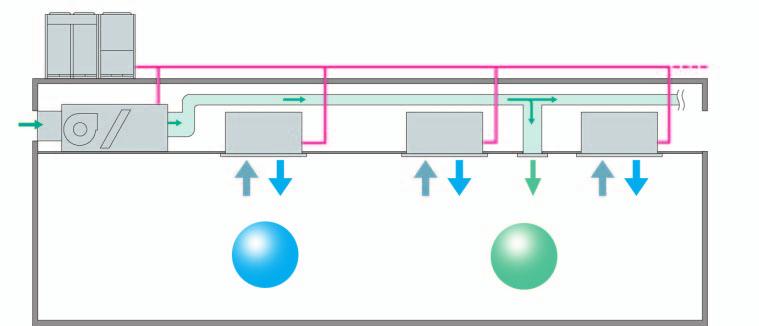

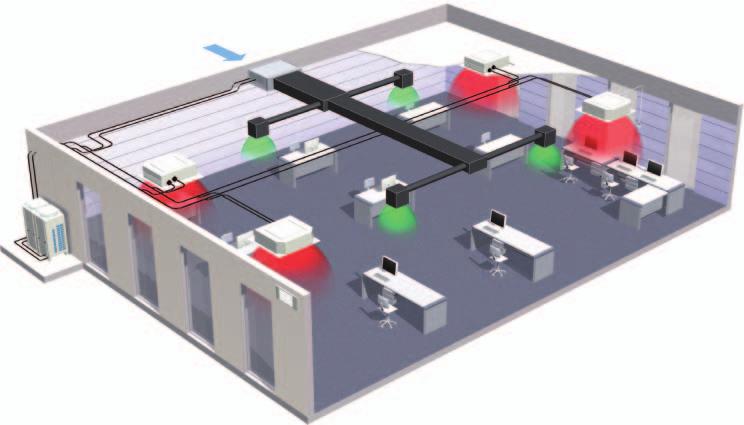

19 FXMQ-MF - UTOMHUSLUFTS- HANTERINGSENHET Ventilation och luftbehandling Kombinerad friskluftsbehandling och luftkonditionering via ett enda system Man kan få både friskluftsbehandling och luftkonditionering i ett enda system via värmepumpteknik. Detta utan de vanliga designproblemen i samband med balansering av luftförsörjning och luftutsläpp. Luftkonditioneringens inomhusdelar och en utomhusdel kan anslutas till samma köldmedieledning, vilket resulterar i ökad designflexibilitet och en avsevärd minskning av totala systemkostnader. 19

20 FÖRDELAR 100 % FRISKLUFTSINTAG MÖJLIGT Utomhusluftshanteringsenheter kan användas exklusivt för att erhålla 100% friskluft till byggnaden. Även om den delvis används reducerar systemet lasten på luftkonditioneringen genom att anpassa utomhuslufttemperaturen via en fast utloppstemperaturkontroll. LÄMNAR MAXIMAL GOLV- OCH VÄGGYTA FÖR MÖBLER, DEKORATIONER OCH INREDNING STORT DRIFTSOMRÅDE Utomhusluftshanteringsenheten kan installeras praktiskt taget var som helst. Enheten arbetar med utomhuslufttemperaturer på upp till 43 C i kylläge och ner till -5 C i värmeläge. HÖGT STATISKT TRYCK Externt statiskt tryck (ESP) upp till 225 Pa gör det möjligt med omfattande rördragningar och att använda flexibla kanaler av varierande längd. Idealisk i större utrymmen C FXMQ-MF 43 C INBYGGD KONDENSVATTENPUMP En kondensvattenpump ökar tillförlitligheten hos dräneringssystemet 1 1 Kondensvattenpump finns tillgänglig som tillbehör ANSLUTNINGS-VILLKOR Den totala anslutna kapaciteten på standard inomhusdelar och friskluftbehandlingsenheter måste vara mellan 50 % och 100 % av den kapacitet som luftkonditioneringens utomhusdel har. Den anslutna kapaciteten på friskluftbehandlingsenheter får inte överstiga 30 % av den kapacitet som luftkonditioneringens utomhusdel har. En friskluftbehandlingsenhet kan även användas exklusivt. Den anslutna kapaciteten på friskluftbehandlingsenheten måste ligga mellan 50 % och 100 % av den kapacitet som luftkonditioneringens utomhusdel har. Anslutningsbara utomhusdelar: - VRV III värmepump, optimerad för värme (RTSYQ-P) - VRV III Värmepump - hög COP-kombination (RXYHQ16-36P8) - VRV III Värmepump - liten monteringsyta (utom 5HP) (RXYQ8-54P(A)(8)) 20HP VRV III Serien Utomhusdelar Utomhus lufthanteringsenhet Utomhus lufthanteringsenhet 5HP Inomhusdel Inomhusdel 3x 5HP Inomhusdel Luftkonditionering Utomhusluftförsörjning 20

21 SPECIFIKATIONER FXMQ-MF FXMQ MF FXMQ125MF FXMQ200MF FXMQ250MF Effekt kyla kw 14,0 22,4 28,00 värme kw 8,9 13,9 17,40 Effekt- kyla kw 0,359 0,548 0,638 förbrukning värme kw 0,359 0,548 0,638 Hölje material Galvaniserat stål höjd mm Dimensioner enhet bredd mm djup mm Vikt enhet kg antal r ader flänsdelning mm 2,00 2,00 2,00 Värme växlare dimensioner anströmningsyta m 2 0,28 0,65 0,65 antal steg fläns flänstyp Spole med korsande flänsar Spole med korsande flänsar Spole med korsande flänsar Fläkt typ Sirocco-fläkt Sirocco-fläkt Sirocco-fläkt luftflöde kyla medium m /min 3 18,0 28,0 35,0 externt statiskt tryck standard Pa modell D13/4G2DA1 D13/4G2DA1 D13/4G2DA1 motor uteffekt (hög) W drivning Direktdriven Direktdriven Direktdriven vätska (OD) typ Flänsanslutning Flänsanslutning Flänsanslutning diameter mm 9,5 9,5 9,5 Rör- typ Flänsanslutning Anslutning för hårdlödning/hårdlödning Anslutning för hårdlödning/hårdlödning gas anslutningar diameter mm 15,9 19,1 22,2 dränering diameter mm PS1B PS1B PS1B värmeisolering Glasfiber Glasfiber Glasfiber Luftfilter Som alternativ Som alternativ Som alternativ Köldmedium R-410A Köldmediereglering Elektronisk expansionsventil Elektronisk expansionsventil Elektronisk expansionsventil Temperaturkontroll Mikroprocessorstyrd termostat för kyla och värme Mikroprocessorstyrd termostat för kyla och värme Mikroprocessorstyrd termostat för kyla och värme Säkerhetskomponenter Säkring Säkring Säkring Säkerhetskomponenter Termoskydd för fläktmotorn Termoskydd för fläktmotorn Termoskydd för fläktmotorn Ström- frekvens Hz försörjning spänning V Anmärkningar: Nominell kylkapacitet baseras på: utomhustemperatur: 33 CTT, 28 CVT (68 % relativ luftfuktighet), inställd utsläppstemperatur: 18 CTT, ekvivalent rörledningslängd 7,5 m (horisontell). Nominella värmekapaciteter baseras på: utomhustemperatur: 0 CTT, -2,9 CVT (50% relativ luftfuktighet), inställd utsläppstemperatur: 25 CTT, ekvivalent rörledningslängd 7,5 m (horisontell). Effekter är netto, inklusive avdrag för kylning (tillägg för uppvärmning) för värmen från fläktmotorn. Luftfilter är inget standardtillbehör, men vänligen placera det i kanalsystemet på sugsidan. Ställ in dess kolorimetriska metod (gravitationsmetod) 50% eller högre. TILLBEHÖR Beskrivning FXMQ125MF FXMQ200MF FXMQ250MF Varaktigt utbytesfilter KAFJ371L140 KAFJ371L280 Filter 65% KAFJ372L140 KAFJ372L280 Högeffektivitetsfilter 90% KAFJ373L140 KAFJ373L280 Filterkammare 1 KDJ3705L140 KDJ3705L280 Kondensvattenpumpsats KDU30L250VE Kopplingsadapter KRP1B61 Anmärkningar: 1 Filterkammaren har en fläns av sugtyp. (Huvudenheten har inte det.) Mått och vikt på utrustningen kan variera beroende på vilka alternativ som valts. Vissa alternativ går kanske inte att använda p.g.a. utrustningens installationsvillkor. Bekräfta före beställning. Vissa alternativ kan kanske inte användas i kombination. Ljudet vid drift kan öka något, beroende på vilka alternativ som valts. 21

22

23 ANVÄNDARVÄNLIGA KONTROLLSYSTEM INTERLOCK AV DRIFTEN MELLAN VENTILATION OCH LUFTKONDITIONERING Interlock av driften mellan ventilation och luftkonditionering ger en mycket förenklad styrning av hela systemet. Samma fjärrkontroll centraliserar hanteringen av luftkonditioneringen och ventilationen, vilket eliminerar behovet av installationsarbete av ventilationens fjärrkontroll. Genom att använda en centraliserad fjärrkontroll kan användaren välja mellan en stor mängd kontrollsystem som integrerar luftkonditionering och ventilation. Genom att bygga in många centraliserade kontrollutrustningar kan användaren bygga ett stort och till hög grad centraliserat kontrollsystem. 1 Länkad kontroll av FXMQ-MF och HRV stöds inte VRV inomhusdel PÅ/AV-signal Signal för kyl/värme-läge Signal för inställd temperatur Signal för ventilation Signal för befuktare PÅ/AV INTERLOCKING Signal för driftläge Signal för rengör luftfilter Signal för felavkänning HRV SUPERKABELDRAGNINGSSYSTEM" Ett superkabeldragningssystem används för att göra det möjligt att dela användningen av ledningar mellan inomhusdelar, utomhusdelar och den centrala fjärrkontrollen. Det här systemet gör det enkelt för användaren att i efterhand förse det befintliga systemet med centralstyrd fjärrkontroll genom att ansluta den till utomhusdelarna. Tack vare ett ledningssystem utan polaritet omöjliggörs felaktiga anslutningar, och installationstiden reduceras. Inomhusdel VKM Trådansluten fjärrkontroll Utomhusdel 23

24 ÖVERSIKT ÖVER KONTROLLSYSTEM INDIVIDUELLA STYRSYSTEM 5 individuella kontrollsystem ger användaren kontroll över VRV -systemet och den kombinerade ventilationen. och är trådanslutna fjärrkontroller, vilket ger tillgång till rumstemperaturinställningar, tidsschema,... Utöver detta har de även användarvänliga HRV-funktioner. BRC301B61 är en trådansluten fjärrkontroll som är framtagen för VAM-enheter. BRC2C51 och BRC3A61 är kompakta och lättanvända fjärrkontroller, perfekta för hotellrum. VAM fjärrkontroll BRC301B61 Trådansluten fjärrkontroll Trådansluten fjärrkontroll CENTRALISERADE KONTROLLSYSTEM Genom att kombinera (tillval) de centraliserade kontrollutrustningarna i listan nedan kan användaren få ett stort utbud av omfattande centraliserade kontrollsystem för luftkonditionering och ventilation. Centraliserad fjärrkontroll DCS302C51 Gemensam ON/OFF -kontroll DCS301B51 Timer för tidsschema DST301B51 NÄTVERKSLÖSNINGAR HRV och utomhusdelen kan anslutas till alla aktuella Daikin-nätverkslösningar: Standardlösningen för styrning och hantering av upp till 2000 inomhusdelar (Sky Air och VRV ). Möjliggör detaljerad och lättöverskådlig övervakning och drift av VRV -system (max. 2 x 64 kontrollgrupper) LonWorks gränssnitt BACnet-gränssnitt Den perfekta lösningen för styrning och reglering av maximalt 1024 VRV -inomhusdelar. Öppen nätverksintegration av VRV -övervakning och kontrollfunktioner i LonWorks -nätverk. Integrerat kontrollsystem för skarvfri anslutning mellan VRV - och BMS-system. 24 För mer information, se Daikins broschyr för kontrollsystem eller kontakta din närmsta återförsäljare

25 Beskrivning HRV FXMQ-MF VAM fjärrkontroll BRC301B Trådansluten fjärrkontroll för luftkonditionering / Fjärrkontroll för centralstyrning DCS302C51 Gemensam TILL-/FRÅN-kontroll DCS301B51 Timer för tidsschema DST301B51 DS-nätadapter DTA113B51 Intelligent knappsats DCS601C51 Intelligent styrning DAM602B51/B52 LonWorks gränssnitt DMS504B51 BACnet-gränssnitt DMS502A51 Kopplingsadapter för elektriska tillbehör (1) KRP2A61 Kopplingsadapter för elektriska tillbehör (2) - KRP4A51 25

26 INDIVIDUELLA STYRSYSTEM Styr upp till 16 inomhusdelar eller 8 HRV-enheter (1grupp) Lätt att använda: alla huvudfunktioner direkt åtkomliga Lätt installation: förbättrat grafiskt användargränssnitt för avancerade menyinställningar Simultan PÅ/AV på HRV och luftkonditionering (/) Luftflödesväxling (standardinställning) Växling av ventilationsläge (standardinställning) Självdiagnostiska funktioner Visning och återställning av filterrengöringsmarkering Timerinställningar, simultan styrning med luftkonditionering (/) PÅ/AV för VAM (BRC301B61) Självständig drift av HRV Timerinställningar (BRC301B61) Växling av friskluftsväxling (endast HRV) (Valbart: Läge för hög lufttillförsel, läge för hög luftutströmning; standardinställning) Anmärkningar: Fjärrkontrollen ansluten till FXMQ-MF kan inte ställas in som huvudfjärrkontroll. I annat fall, vid autoinställning, kommer driftläget att växla i enlighet med luftförhållandena utomhus, oavsett inomhustemperaturen. BRC301B61 26

27 Flera olika enheter kan styras genom att bara använda eller (endast HRV) Gruppkontroll Luftkonditioneringens fjärrkontroll styr samtidigt upp till 16 luftkonditioneringar och HRV-enheter. Styrning med 2 fjärrkontroller Tillåter styrning av luftkonditionering och HRV-enheter från två platser genom att ansluta två fjärrkontroller för luftkonditioneringar. (gruppstyrning är möjlig) Fjärrstyrning över stora avstånd Fjärrstyrning från exempelvis ett avlägset rum är möjlig tack vare kabeldragning på upp till 500 m. (2 fjärrkontroller kan användas) Inomhusdelar Fjärrstyrning över stora avstånd Upp till 500m HRV Styrning med 2 fjärrkontroller no2 no1 Gruppkontroll Upp till 500m *1: Betraktar VKM-enhet som två inomhusdelar för luftkonditionering. För mer information, se nedan. Systemkonstruktion (endast HRV) Systemkarakteristik Nödvändiga Tillbehör Oberoende driftsystem BRC301B61 HRV BRC301B61 HRV Självständig drift av HRV är möjlig Drift med 2 fjärrkontroller är möjlig Flera HRV-enheter kan styras samtidigt. (Upp till 8 HRV-enheter kan anslutas) Luftkonditioneringens fjärrkontroll kan användas eller eller BRC301B61 Inomhusdel HRV Luftkonditionering med sammankopplade styrsystem (VRV, Sky Air ) Standardsystem Sammankopplade driftsystem med flera grupper Grupp 1 Grupp 1 Vid gruppstyrning har VKM-enheten en kapacitet motsvarande 2 standardinomhusdelar. Upp till 16 standardinomhusdelar kan anslutas samtidigt. Anslutningsbara inomhusdelar: VKM Max. antal VRV Anm: VKM använder 2 fjärrkontrolladresser per enhet. Antalet enheter som kan styras i grupp visas ovan. Grupp 1 Grupp 2 Inomhusdel Inomhusdel Grupp 2 Grupp 2 Inomhusdel Inomhusdel Med luftkonditioneringens fjärrkontroll kan flera VRV - inomhusdelar eller HRV-enheter anslutas och styras tillsammans med sammankopplad drift av HRV och luftkonditioneringar. HRV-enheten kan också styras självständigt med fjärrkontrollen för inomhusdelen även om inomhusdelen inte är i drift. Kan styra sammankopplad drift av flera grupper med VRV - eller Sky Air -inomhusdelar När en av flera grupper är i drift, sammankopplas HRV-enheterna och arbetar samtidigt eller eller KRP2A61 HRV HRV BRC301B61 endast tillgänglig för VAM-FA 27

28 Anmärkning: Gruppstyrning är inte möjlig mellan FXMQ-MF och inomhusdelar av standardtyp. Anslut fjärrkontroller till varje enhet. Alla FXMQ-MF-funktioner är inte tillgängliga vid centraliserad styrning. Kontakta din lokala installatör för mer information. Fjärrkontrollen ansluten till FXMQ-MF kan inte ställas in som huvudfjärrkontroll. I annat fall, vid autoinställning, kommer driftläget att växla i enlighet med luftförhållandena utomhus, oavsett inomhustemperaturen. Temperaturinställning och PPD är inte möjliga, inte ens när intelligent knappsats eller intelligent styrning har installerats. DCS302C51 CENTRALISERADE KONTROLLSYSTEM Genom att kombinera (tillval) de centraliserade kontrollutrustningarna i listan nedan kan användaren få ett stort utbud av omfattande centraliserade kontrollsystem för luftkonditionering och ventilation. Fjärrkontroll för centralstyrning - DCS302C51 Max. 64 grupper (128 inomhusdelar, max. 10 utomhusdelar) kan styras Max. 128 grupper (128 inomhusdelar, max. 10 utomhusdelar) kan styras via två centrala fjärrkontroller på olika plats. Gruppstyrning (knappar för upp och ned har lagts till för att välja grupp) Zonkontroll Display för felfunktionskoder Max. ledningslängd m (totalt : m) Kombination med enhetlig PÅ/AV-styrning, schemastyrd timer och BMS-system. Luftflödesvolymen och -riktningen kan styras individuellt för inomhusdelar i varje grupp. Ventilationsvolymen och -läget kan styras för ventilation med värmeåtervinning (VKM). Upp till 4 "drift/stopp"-par kan ställas in per dag genom att ansluta en timer. DCS301B51 Gemensam på/av-kontroll - DCS301B51 Gör det möjligt att samtidigt och individuellt styra 16 grupper av inomhusdelar Maximalt 16 grupper (128 inomhusdelar för luftkonditionering och HRVenheter) kan styras 2 fjärrkontroller, på olika platser, kan användas Indikering av centralstyrning Maximal ledningslängd 1000 m (totalt: 2000m) DST301B51 Timer - DST301B51 Gör det möjligt att programmera 64 grupper Maximalt 128 inomhusdelar för luftkonditionering och HRV-enheter kan styras 8 olika typer av veckoscheman Maximalt 48 timmars reservström Maximal ledningslängd 1000 m (totalt: 2000m) 28 Antal HRV-enheter som kan anslutas per system Fjärrkontroll för centralstyrning Gemensam TILL-/FRÅN-kontroll Timer för tidsschema 2 enheter 8 enheter 1 enhet

29 SYSTEMKONSTRUKTION (endast HRV) SYSTEMKARAKTERISTIK NÖDVÄNDIGA TILLBEHÖR Gemensam PÅ/AV-kontroll - DCS301B51 En kontroll kan styra på/ av-funktionen av 16 grupper med enheter, kollektivt eller individuellt Luftkonditionering med sammankopplade centraliserade styrsystem Batch / Individuellt styrsystem Zonstyrningssystem Zon 2 Zon 1 Inomhusdel Inomhusdel Inomhusdel Inomhusdel HRV HRV HRV HRV DCS301B51 DST301B51 DCS302C51 Upp till 8 kontroller kan installeras i en centraliserad överföringsledning (i ett system), som möjliggör styrning av upp till 128 grupper. (16 grupper x 8 = 128 grupper) Timer - DST301B51 En timer kan styra veckoschemat med upp till 128 enheter Men HRV-fjärrkontroll kan man ställa in den individuella driften av varje HRV-enhet Styrsystem kan utvidgas beroende på ändamålen genom att kombinera flera centraliserade styrutrustningar Fjärrkontroll för centralstyrning - DCS302C51 Fjärrkontrollen för centralstyrning har inställnings- och övervakningsfunktioner, och kan styra upp till 128 VRV - och HRVenheter. En speciell adapter krävs för att ansluta Sky Air till den centraliserade ledningen. Styrning är möjlig i 3 olika mönster: individuell, batch eller zon Flera grupper kan styras inom samma zon Flera HRV-enheter kan arbeta självständigt System utan luftkonditionering eller HRV-fjärrkontroller kan konstrueras Styrsystem kan utvidgas beroende på krav genom att kombinera flera centraliserade styrsystem DCS301B51 eller DST301B51, eller Vid behov: DCS302C51 DCS302C51, eller Vid behov: DSC301B51 eller DST301B51 Kombination med andra typer av luftkonditioneringar Luftkonditionering Adapter Spänningsfri a-kontaktsignal HRV Anslutningsledning kan utvidgas upp till 50 m Simultan drift av HRV och luftkonditioneringar är möjlig via / Användning av HRV-fjärrkontroll gör det möjligt att ändra inställningarna eller sköta HRV på egen hand Anslutningsadapter (spänningsfri a-kontaktsignal) 29

30

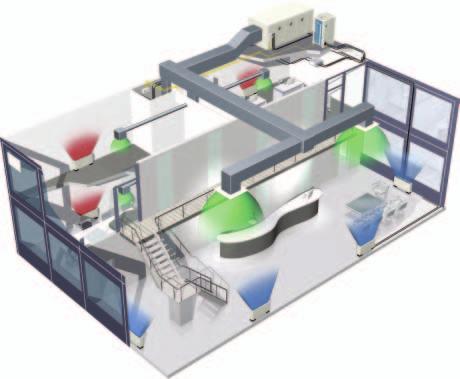

31 ERQ- OCH VRV - LUFTBEHANDLINGSAPPLIKATIONER För små till stora kommersiella utrymmen har Daikin ett utbud av R-410A-inverterkondensorenheter för användning i kombination med lufthanteringsenheter. I situationer där Daikins kommersiella utbud av ventilationsenheter inte lever upp till ventilationskraven på grund av byggnadens utformning (stora bankettsalar m.m.), är lufthanteringsenheter den ideala lösningen. Lufthanteringsenheter ger stora friskluftsvolymer (> m³/h) och högt ESP möjliggör användning av omfattande rördragningar. För mer information om Daikins lufthanteringsenheter, se katalogen med lufthanteringsenheter. FÖRDELAR MED ERQ- OCH VRV - LUFTBEHANDLINGSAPPLIKATIONER HÖG VERKNINGSGRAD Utomhusluft = 10 C Friskluft tillförs vid 21 C. Utomhusluften värms upp gratis med värmeåtervinning via luftkonditioneringssystemet Daikin värmepumpar är kända för sin höga energieffektivitet med värmefaktorer på upp till 4,56 vid uppvärmning 1. I VRV -utbudet finns både värmepumpar och värmeåtervinningsenheter med dellastprestanda så hög som Att integrera din AHU med ett värmeåtervinningssystem är mycket effektivt eftersom ett kontorssystem ofta kan vara i kylläge medan utomhusluften är för kall för att tas in i ett okonditionerat tillstånd. I det här fallet överförs helt enkelt värme från kontoren för att värma upp den kalla inkommande utomhusluften. Om det inte finns någon AHU är gratis uppvämning av den inkommande luften inte möjlig. 1 ERQ100AV1 värmepump 2 REYQ8P8 50% kyla 50% värme. Förhållande: utomhustemperatur 11 CTT, inomhustemperatur 18 CVT, 22 CTT Inomhustemperaturen 22 C måste sänkas pga. solstrålning. Överskottsvärmen kan överföras till AHU HÖGA KOMFORTNIVÅER Daikin ERQ- och VRV -enheter svarar snabbt på fluktuationer i utomhusluftens temperatur vilket resulterar i en stabil inomhustemperatur och hög komfortnivå för slutanvändaren. ENKEL DESIGN OCH KONSTRUKTION Systemet är enkelt att designa och installera eftersom inga extra vattensystem som pannor, tankar och gasanslutningar krävs. Detta minskar också den totala systemkostnaden. TOTALLÖSNINGSKONCEPT Med integrering av en lufthanteringsenhet i hela byggnadens klimatsystem kan både designen och installationen baseras på en enda gemensam teknik. Detta förenklar också uppföljningen av projektet, installationen, drifttagning och underhåll eftersom bara en part är inblandad. 31

32 VILKET SYSTEM GER MIG DEN BÄSTA LÖSNINGEN? För att maximera kombinationspotentialen har Daikin "par"- och "multi"-kombination plus flera expansionssatser och styrsystem. Styrenhet och expansionsventilsatser behövs för varje kombination med en lufthanteringsenhet. Bägge alternativen är designade för inomhus- och utomhusinstallationer, och kan monteras på väggen. JAG BEHÖVER BARA ANSLUTNING TILL EN LUFTHANTERINGSENHET Utomhusdel kombinerad med inomhusdelar En lösning för affärer, lager, utställningar och kontor. ERQ-värmepump Inverterkontrollerade enheter Stort kapacitetsområde (från klass 100 till 250) Värmepump R-410A Möjligheter till flexibel kontroll Brett utbud av expansionsventilsatser finns Expansionsventilsats Styrenhet Luftbehandlingsenhet ERQ System Typ Nedkylningskapacitet (kw) 11,2 14,0 15,5 22,4 28,0 Uppvärmningskapacitet (kw) 12,5 16,0 18,0 25,0 31,5 Luftkyld ERQ-AV1 ERQ-AW1 JAG BEHÖVER EN LUFTBEHANDLINGSENHET OCH VÄRME OCH/ELLER KYLA Integrera lufthanteringsenheten i en totallösning för affären eller kontorsbyggnaden. VRV värmeåtervinning / värmepump Luftbehandlingsenhet Styrenhet Expansionsventilsats VRV utomhusdel Inverterkontrollerade enheter Stort kapacitetsområde (från 5 till 54 HP) Köldmedium R-410A Ger praktiskt taget gratis värme för lufthanteringsenheten via återvunnen värme från inomhusdelar vid kylning. 1 Styrning av lufttemperaturen (temperaturen för insugsluften, rumstemperatur) via Daikins trådbundna standardfjärrkontroll Stort utbud av expansionsventilsatser finns Anslutningsbar till alla VRV -värmeåtervinnings- och värmepumpssystem 2 VRV -inomhusenhet ansluten till samma system 1 Vid anslutning till en utomhus VRV värmeåtervinningsenhet 2 inte anslutningsbar till RXYQ-PR 3 För mer information om VRV -enheter se VRV -katalogen System Typ Nedkylningskapacitet (kw) 11,2 14,0 15,5 22,4 28,0 33,5 40,0 45,0 49,0 55,9 61,5 67,0 71,4 77,0 82,5 89,0 94,0 98,0 105,0 111,0 116,0 120,0 126,0 132,0 138,0 143,0 147,0 Uppvärmningskapacitet (kw) 12,5 16,0 18,0 25,0 31,5 37,5 45,0 50,0 56,5 62,5 69,0 75,0 81,5 88,0 94,0 102,0 107,0 113,0 119,0 126,0 132,0 138,0 145,0 151,0 158,0 163,0 170,0 Luftkyld VRV Värmeåtervinning Värmepump Vattenkyld VRV Värmeåtervinning Värmepump 32

33 SYSTEMÖVERSIKT Parapplikation: ERQ Expansionsventilsats: EKEXV Luftbehandlingsenhet F1, F2 kommunikation Styrenhet: EKEQDCB: Kontroll Z EKEQFCB: Kontroll X,Y DDC-styrenhet (monteras vid installation) kontroll X Daikin kommunikationsledning (F1, F2 kommunikation) Annan kommunikationsledning Vätskerör Gasrör Multiinstallation: VRV EKEXV-sats Luftbehandlingsenhet Styrenhet: EKEQMCB Kontroll Z 33

34 KONTROLLMÖJLIGHETER För att kunna maximera installationsflexibiliteten finns det 3 typer av styrsystem: MÖJLIGHET X (TD/TR-STYRNING): Lufttemperaturkontroll via en extern DDC-styrning (monteras vid installation) Rumstemperaturen styrs som en funktion av lufthanteringsenhetens insugsluft eller utloppsluft (kundens val). DDC-styrenheten översätter temperaturskillnaden mellan börvärdestemperaturen och temperaturen för insugsluften (eller för utloppsluften eller rumstemperaturen) till en referensspänning (0-10 V) som överförs till Daikin-styrenheten (EKEQFCBA).Denna referensspänning används som det viktigaste ingångsvärdet för kompressorns frekvensstyrning. DDC Daikinstyrenhet: EKEQFCB Ts Te AHU TR Td Rums MÖJLIGHET Y (TE/TC-STYRNING): Med fixerad förångningstemperatur Daikinstyrenhet: EKEQFCB Ts Te AHU TR Td Rums En fixerad förångningstemperatur mellan 3 C och 8 C kan lätt ställas in av kunden. I detta fallet styrs rumstemperaturen endast indirekt. Kylbelastningen bestäms från den faktiska förångningstemperaturen (dvs. belastningen på värmeväxlaren) En Daikin trådansluten fjärrkontroll ( eller - tillval) kan anslutas för felindikering. MÖJLIGHET Z (TD/TR-STYRNING): Använda Daikin trådanslutna fjärrkontroll ( eller - tillval) Börvärdet kan fixeras via en vanlig Daikin trådansluten fjärrkontroll. Fjärrstyrd PÅ/AV kan utföras med tillvalsadaptern KRP4A51. Ingen extern DDC-styrenhet bör anslutas. Kylbelastningen bestäms från temperaturen för insugsluften och börvärdet på Daikin-styrenheten. PÅ/AV KRP4A51 Daikinstyrenhet: EKEQDCB EKEQMCB Ts Te AHU TR Rums Td Ts Td Tr = Temperaturen för insugsluften = Temperaturen för utloppsluften = Rumstemperatur Te = Förångningstemperatur AHU = Luftbehandlingsenhet DDC = Styrdon med digital display TILLVALSDEL EGENSKAPER Möjlighet x Möjlighet y EKEQFCB DDC-styrning som monteras vid installation krävs Temperaturkontroll som använder temperaturen för insugsluften eller för utloppsluften Använda fixerad förångningstemperatur, inget börvärde kan ställas in med fjärrkontrollen Möjlighet z EKEQDCB Använder Daikins trådanslutna fjärrkontroll eller EKEQMCB* Temperaturreglering med hjälp av temperaturen för insugsluften 34 * EKEQMCB (för multiapplikation)

35 VAL AV LUFTHANTERINGSENHETER PARINSTALLATION Steg 1: Välj önskad effekt för AHU Välj expansionsventil baserat på önskad AHU-effekt Värmeväxlarens kapacitet definieras under följande villkor: Mättad temperaturen för insugsluften (SST) = 6 C, Överhettning (SH) = 5K Underkyld kondensor (SC) = 3K Lufttemperatur = 27 CTT / 19 CVT Steg 1 Tillåten volym på värmeväxlaren (dm 3 ) Tillåten värmeväxlarkapacitet vid kyla (kw) Tillåten värmeväxlarkapacitet vid värme (kw) EKEXV klass Minimum Max Minimum Standard Max Minimum Standard Max 63 1,66 2,08 6,3 7,1 7,8 7,1 8,0 8,8 80 2,09 2,64 7,9 9,0 9,9 8,9 10,0 11, ,65 3, ,2 12,3 11,2 12,5 13, ,31 4,12 12,4 14,0 15,4 13,9 16,0 17, ,13 4,62 15,5 16,0 17,6 17,4 18,0 19, ,63 6,6 17,7 22,4 24,6 19,9 25,0 27, ,61 8,25 24,7 28,0 30,8 27,8 31,5 34,7 T.ex.: Om du behöver 14 kw vid kyla, måste du ha en expansionsventil klass 125 (EKEXV125). Värmeväxlarens kapacitet är viktigare volymen och är därför den avgörande faktorn vid val av expansionsventil. Mer information om volymen finns i data- och servicehandböckerna. Steg 2: Välj utomhusenhet Parkombinationer med ERQ-utomhusdelar är möjliga, grundat på samma princip som standard-dx-enheter. AHU-enhetens kapacitet visas av expansionsventilens kapacitet, och kan anslutas enligt tabellen nedan. STYRENHET EXPANSIONSVENTILSSATS Steg 2 UTOMHUSDEL Kontroll z Kontroll x eller y Klass 63 Klass 80 Klass 100 Klass 125 Klass 140 Klass 200 Klass 250 EKEQDCB EKEQFCB EKEXV63 EKEXV80 EKEXV100 EKEXV125 EKEXV140 EKEXV200 EKEXV250 ERQ 1~ 3~ ERQ100AV1 P P P P P P ERQ125AV1 P P P P P P P - - ERQ140AV1 P P - P P P P - - ERQ125AW1 P P P P P P P - - ERQ200AW1 P P - - P P P P P ERQ250AW1 P P P P P P P: Par, kombination beroende på AHU-spolens volym och kapacitet T.ex.: Baserat på ovan valda expansionsventil har EKEXV125 kapacitetsklass 125. Därför kan vi välja att ansluta den i par med alla utomhusdelar som markerats med P i tabellen ovan. Steg 3: Val av styrenhet Gör valet på styrenheten utifrån dina önskemål. Alla möjligheter till styrning finns på sidan 34. Mer information om valet finns i servicehandboken. 35

36 SPECIFIKATIONER MULTIINSTALLATION Steg 1: Välj önskad effekt för AHU Välj expansionsventil baserat på önskad AHU-effekt Step 1 EKEXV klass Tillåten volym på värmeväxlaren (dm3 ) Tillåten värmeväxlarkapacitet vid kyla (kw) Tillåten värmeväxlarkapacitet vid värme (kw) Minimum Max Minimum Standard Max Minimum Standard Max 50 0,76 1,65 5,0 5,6 6,2 5,6 6,3 7,0 63 1,66 2,08 6,3 6,9 7,1 7,8 7,1 8,0 8,8 80 2,09 2,64 7,9 9,0 9,9 8,9 10,0 11, ,65 3, ,2 12,3 11,2 12,5 13, ,31 4,12 12,4 14,0 15,4 13,9 16,0 17, ,13 4,62 15,5 16,0 17,6 17,4 18,0 19, ,63 6,6 17,7 22,4 24,6 19,9 25,0 27, ,61 8,25 24,7 28,0 30,8 27,8 31,5 34,7 T.ex.: Om den önskade effekten för AHU-enheten vid kyla är 6,9 kw, som ligger mellan 6,3 och 7,8, kan EKEXV63 väljas. Värmeväxlarens kapacitet är viktigare volymen och är därför den avgörande faktorn vid val av expansionsventil. Mer information om volymen finns i data- och servicehandböckerna. Steg 2: Välj utomhusenhet Flera AHU-enheter kan anslutas till ett VRV -system och anslutningsprincipen liknar den för ERQ. Anslutning av hela systemet kan vara upp till 110 % inklusive minst 1 Daikin inomhusdel (kassett, kanal, ). Kapacitetsindexet för AHU måste beräknas baserat på den angivna kapaciteten för den valda expansionsventilen och aktuell kapacitet. Kapacitetsindexet för AHU = kapacitetsklass (expansionsventil) * förhållandet (aktuell kapacitet för AHU / standardkapaciteten för expansionsventilen) T.ex.: AHU kräver 6,9 kw och den valda expansionventilen är EKEXV63 med en standardkapacitet på 7,1 kw. Så AHUkapaciteten = 63 * (6,9 kw / 7,1 kw) = klass 61 Om 2 FXSQ50 klass är anslutna i systemet är den totala kapaciteten *50 = klass 161 Baserat på klass 161 krävs en 10 HP som utomhusdel. 1 För mer information om VRV -utomhusdelar, se VRV -katalogen eller databöcker Steg 3: Val av styrenhet EKEQMCB är styrenheten som krävs för att styra kommunikationen mellan AHU och VRV -systemet förutom standardkommunikationen av Daikin DX-inomhusdelar (kassett, kanal, vägg ). Mer information om valet finns i servicehandboken. 36

37 SPECIFIKATIONER ERQ ERQ100AV1 ERQ125AV1 ERQ140AV1 ERQ125AW1 ERQ200AW1 ERQ250AW1 Dimensioner HxBxD mm 1345x900x x635x x930x765 Vikt kg kyla Ljudtrycksnivå nominellt dba värme Ljudeffektsnivå kyla nominellt dba kyla CTT -5~46-5~43 Driftsområde min-max värme CVT -20~15,5-20~15 Temperatur för ingående kyla -14CVT~25 CVT/35 CTT min-max luft i AHU-värmeväxlaren värme -10CVT~27 CVT Typ av köldmedium R-410A vätska mm ø9,52 ø9,5 Röranslutningar gas mm ø15,9 ø19,1 ø15,9 ø19,1 ø22,2 dränering mm ø26x min m 5 Rörledningslängd max m Strömförsörjning V3/W1 1~, 230 V, 50 Hz 3 N~, 400 V, 50 Hz STYRENHET EKEQ EKEQFCB EKEQDCB EKEQMCB Färg Vitgrå Dimensioner HxBxD mm 132x400x200 Vikt 3,8 3,5 Driftsområde kyla min-max CTT -5~46 Strömförsörjning V3 1~, 230 V, 50 Hz EXPANSIONSVENTILSSATS EKEXV-sats EKEXV50 EKEXV63 EKEXV80 EKEXV100 EKEXV125 EKEXV140 EKEXV200 EKEXV250 Färg Elfenbensvit Dimensioner HxBxD mm 401x215x78 Vikt kg 2,9 Ljudtrycksnivå nominellt dba 45 (max. 10 cm från motorn) Röranslutningar vätska mm ø9,52 Driftsområde kyla min-max CTT -5~46 TILLBEHÖR ERQ ERQ100AV1 ERQ125AV1 ERQ140AV1 ERQ125AW1 ERQ200AW1 ERQ250AW1 Central dräneringsskål KWC26B160 KWC26B280 Central dräneringsplugg KKPJ5F Väljare för kyla/värme KRC19-26A6 Fästlåda KJB111A EKEQ EKEQFCB EKEQDCB EKEQMCB Trådansluten fjärrkontroll / / * Kopplingsadapter för elektriska tillbehör - KRP4A516 Fjärrsensor - KRCS01-1 * Väljare för kyla/värme: krävs för drift. Försiktighet rörande tillval - Anslut inte systemet till DIII-net-enheter (Intelligent knappsats, Intelligent styrning, LONWORKS-gränssnitt, BACnetgränssnitt ). Det kan leda till skada eller avbrott på hela systemet. - Använd bara ERQ, EKEQ, EKEXV i kombination med en extern lufthanteringsenhet. Anslut inte det här systemet till andra inomhusdelar. 37
