x:panda Svensk Användarhandbok S V rev. 014

Transkript

1 x:panda TM vensk nvändarhandbok 2012 R82 /. ll rights reserved. The R82 logo and the x:panda chairs are trademarks of R82 / rev. 014

2 Pat. pend. U.. Patent Des. D598,680 Pat. Pend. x:panda x:panda är en justerbar stol som finns i 4 olika storlekar. arje stol går att justera i tre olika bredder och steglöst i sittdjup. Ryggstödet är dynamiskt, vilket gör att barnet kan trycka det bakåt med ganska litet motstånd och sedan återgå till önskad sittposition. Dessutom går det att vinkla ryggstödet så att det är möjligt att placera barnet med antingen öppen eller stängd höftvinkel. De många justeringsmöjligheterna och mängden tillbehör gör det möjligt att justera sitsen individuellt efter barnets behov av bekvämlighet och stöd. x:panda kan användas både inom- och utomhus, beroende på vilket stols underrede som används. I den här handboken kan du få information om alla möjligheter du har med x:panda. Därför rekommenderar vi att du läser handboken innan du använder produkten. 2

3 Innehåll äkerhet...4 Garanti...4 erktyg...4 Klar att använda...5 inkling av ryggstöd...6 Höjdinställning av ryggstöd...6 Höftstöd individuell justering...7 enstöd individuell justering...7 Huvudstöd...8 Extra breddningsats för rygg...8 Fasta bålstöd...9 nabblås för fasta bålstöd...9 Övre armstöd till fasta bålstöd...9 vängbara bålstöd...10 nabblås för vängbara bålstöd...10 rmstöd...11 ord, svängbar...12 ord, med två stag...12 rmstöd för bord...13 Lekbåge för bord...13 tödhandtag för bord...13 ästar och bälten...14 Fixlock...14 itskilar...15 itsband sittdyna...15 Mellandyna...16 Täckplatta...16 vankstöd...16 Icke-dynamisk gaskolv...17 Fast stag...17 x:panda montert på High-low:x...18 Montering av sitsen på High-low:x storlek C...19 Ändra storlek justering av bredd...20 Ändra storlek justering av djup...21 Utbyte av ryggstöd från en storlek till en annan...22 x:panda-sits på High-low:x underreden...23 x:panda-sits på Panda Futura High-low underreden...24 x:panda-sits på kombiram...25 x:panda-sits på buggyram...26 Transport i motorfordon...27 Transport i motorfordon...28 Transport i motorfordon...28 Transport i motorfordon...29 Transport i motorfordon...30 äkert sittande för barnet vid transporter...31 Produktmärkning...32 Mått...33 Tekniska data...34 Tillverkare...34 Återförsäljare...34 Underhåll

4 äkerhet x:panda är CE-märkt. Det garanterar att den uppfyller alla relevanta europeiska säkerhetskrav. Produktens hållbarhet är 5 år vid daglig användning. Därefter måste produkten rekonditioneras (av behörig personal) för att förlänga livslängden. Om produkten modifieras eller om reservdelar från någon annan än tillverkaren av stolen används måste CE-märket tas bort. x:panda är endast avsedd för en brukare. Placera inte mer än en brukare i produkten. Lämna aldrig barnet oövervakat i denna produkt utan säkerställ alltid uppsikt av en vuxen. Om produkten används felaktigt kan barnet skadas allvarligt. Kontrollera att bältet är säkert och korrekt fastsatt på produkten innan varje användning. Justeringar eller montering av tillbehör som inte beskrivs i den här handboken får bara utföras av behörig R82-personal ästar och bälten måste monteras enligt den instruktion som medföljer produkterna. enaste versionen av den här handboken finns alltid tillgänglig på Internet: Garanti R82 lämnar en 2-årsgaranti med avseende på brister som orsakats av tillverkningsfel eller bristfälligt material. Det kan ha en negativ inverkan på garantin om kunden underlåter att utföra erforderlig service och/eller dagligt underhåll i enlighet med riktlinjerna och föreskrivna intervall som anges av leverantören och/ eller i bruksanvisningen. För mer information se R82:s webbplats/nedladdning. Garantin gäller endast om R82-produkten används i samma land som den köptes och om produkten kan identifieras med ett serienummer. Garantin täcker inte skada genom olyckshändelse, inklusive skada orsakad av felaktig användning eller försummelse. Garantin omfattar inte förbrukningsartiklar som utsätts för normalt slitage och behöver bytas ut regelbundet. Garantin är ogiltig om delar/ tillbehör används som inte är R82-originaldelar eller om produkten repareras eller modifieras av någon annan än en auktoriserad R82-representant eller av fackman officiellt godkänd av R82 att utföra reparationer och underhåll av R82-produkter. R82 förbehåller sig rätten att före godkännande av garantianspråket kontrollera den aktuella produkten samt relevant dokumentation och att besluta om den defekta produkten ska repareras eller ersättas. Det åligger kunden att returnera den aktuella produkten som garantianspråket gäller till inköpsstället. Garantin lämnas av R82 eller, därefter, av en R82-återförsäljare.l erktyg nvänd den sexkantsnyckel på 5 mm som är placerad under sitsenheten när du ska utföra någon av de åtgärder som beskrivs i den här handboken. 4

5 Klar att använda x:panda levereras hopfälld för att ta minsta möjliga plats vid transport. Följ anvisningen nedan för att packa upp x:panda * Ta ur x:panda ur förpackningen * Justera ryggvinkeln () * Justera rygghöjden () * Justera sitsdjupet (C) * Justera benvinkeln (D) Ytterligare anvisningar finns på sidan 6 7. När du har läst igenom handboken kan du börja använda x:panda. C D 5

6 C inkling av ryggstöd D Dra upp handtaget () för att vinkla ryggstödet. Håll ett fast tag baktill på stolen när du drar upp handtaget så att inte ryggstödet faller bakåt. Handtaget har ett säkerhetslås (). Om du vrider låset till vänster aktiveras det, om du vrider det till höger avaktiveras det. ktivera alltid låset när du har gjort en justering. Ryggstödet på x:panda kan justeras steglöst. Justera ryggstödets inställningar genom att flytta den lilla mässingsringen (C) upp eller ner. ar försiktig så att fingrarna inte fastnar mellan gaskolven och sitsen (C) när du vinklar ryggstödet bakåt. Höjdinställning av ryggstöd Lossa bultarna () och () om du vill justera höjden på ryggstödet. Dra åt alla bultar när ryggstödet är i önskad höjd. i Ta inte bort några bultar du behöver bara lossa dem när du vill göra en justering. 6

7 Höftstöd individuell justering Justering av vinkel, djup och bredd: Lossa bultarna () när du vill justera. Dra åt dem igen vid önskad position. i Ta inte bort några bultar du behöver bara lossa dem när du vill göra en justering. enstöd individuell justering Justering av vinkel och djup: Lossa bulten () när du vill justera. Dra åt den igen vid önskad position. Justering av bredd: Ta bort bulten () när du vill justera. Dra åt den igen vid önskad position. i Ta inte bort några bultar () du behöver bara lossa dem när du vill göra en justering. 7

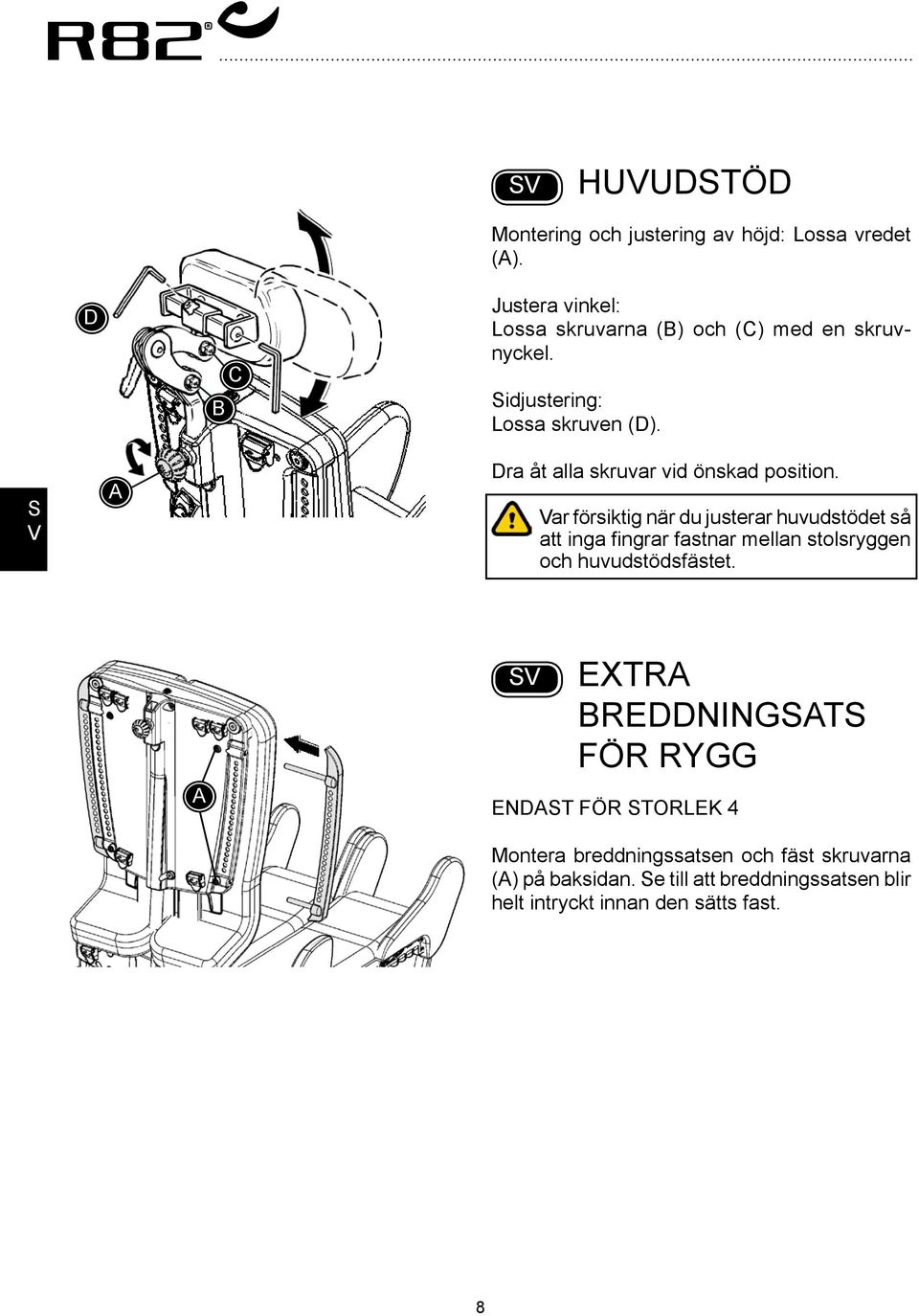

8 Huvudstöd D C Montering och justering av höjd: Lossa vredet (). Justera vinkel: Lossa skruvarna () och (C) med en skruvnyckel. idjustering: Lossa skruven (D). Dra åt alla skruvar vid önskad position. ar försiktig när du justerar huvudstödet så att inga fingrar fastnar mellan stolsryggen och huvudstödsfästet. Extra breddningsats för rygg Endast för storlek 4 Montera breddningssatsen och fäst skruvarna () på baksidan. e till att breddningssatsen blir helt intryckt innan den sätts fast. 8

9 Fasta bålstöd Höjdjustering: Ta bort bultarna (). Placera stöden i önskad position och montera tillbaka bultarna. Justering av bredd: Lossa bultarna (). Dra åt dem igen vid önskad position. nabblås för fasta bålstöd Höjdjustering: Ta bort bultarna (). Placera bålstöden med snabblås i önskad position och montera tillbaka bultarna. Justering av bredd: Dra snabblåshandtaget uppåt (). Lås handtaget nedåt när stödet är i önskad position. Övre armstöd till fasta bålstöd De övre armstöden till fasta bålstöd är framtagna som ett tillbehör till stolar tillverkade senare än december För stolar som levererats tidigare, behöver du ett nytt par fasta bålstöd för att kunna montera de övre armstöden. 9

10 vängbara bålstöd Höjdjustering: Ta bort bultarna (). Placera stöden och montera tillbaka bultarna. Justering av bredd: Lossa bultarna (). Dra åt dem igen vid önskad position. vängfunktion: Tryck på den röda knappen () för att släppa. årdgivaren bör kontrollera och olja (med syntetisk olja) de svängbara delarna regelbundet minst var tredje månad. nabblås för vängbara bålstöd Höjdjustering: Ta bort bultarna (). Placera bålstöden med snabblås och montera tillbaka bultarna. Justering av bredd: Dra snabblåshandtaget uppåt (). Lås handtaget i önskad position. 10

11 rmstöd tr Höjdjustering: Lossa skruven () och flytta stödet till önskad höjd. Dra åt skruven. Lossa vredet/skruven (C) och flytta armstödet till önskad position. Dra åt vredet/skruven (för hand). D inkla armstödsdynan: Lossa vredet (). inkla armstödsstången (endast storlek 1+2+3): Lossa vredet/skruven (C). Justera och vinkla armstödsdynan i sidläge: Lossa skruvarna (D) under dynan. tr. 4 C ar försiktig vid justering av armstödet så att du inte klämmer fingrarna mellan stolen och armstödsdynan. D C tr. 4 D 11

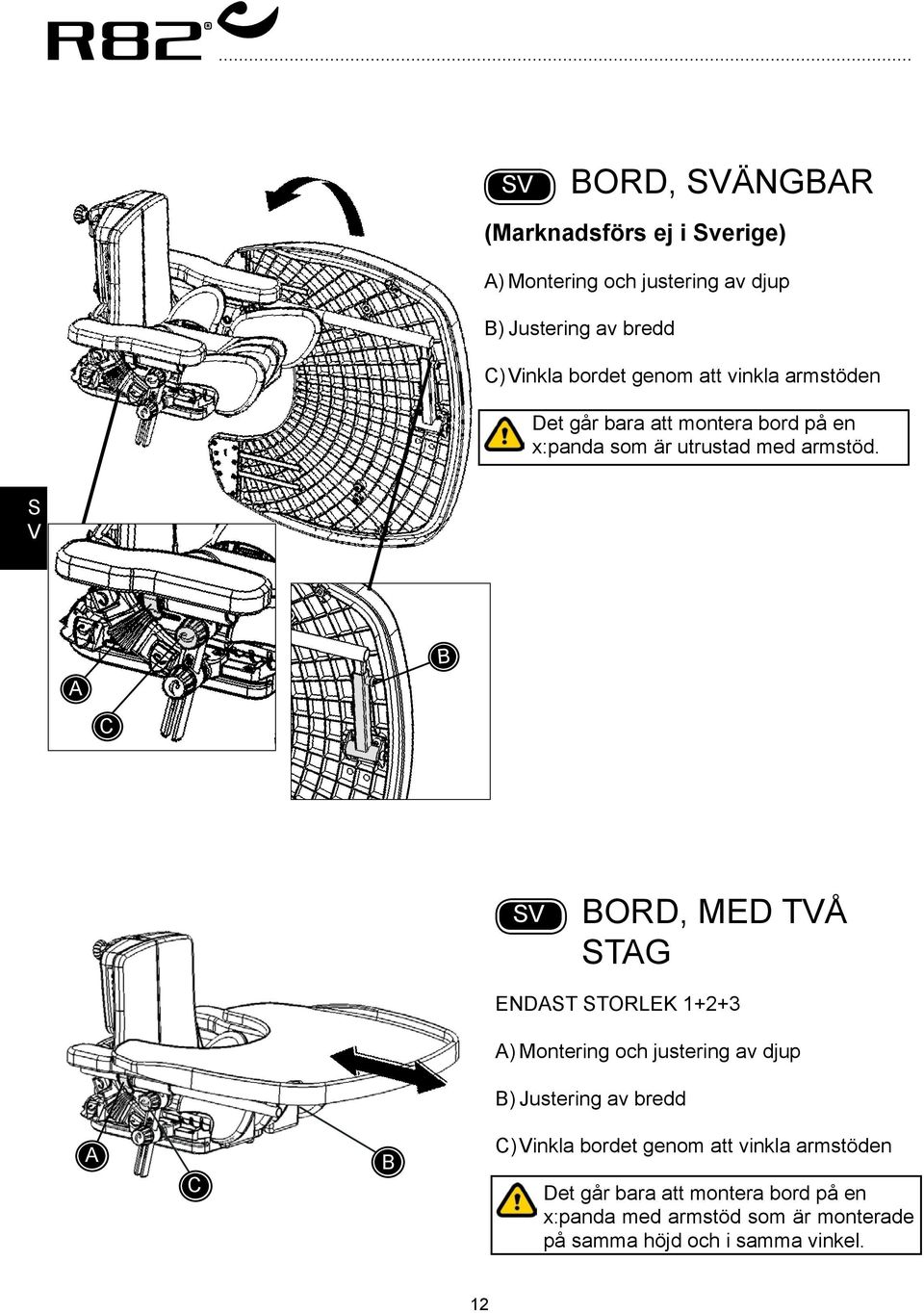

12 ord, svängbar (Marknadsförs ej i verige) ) Montering och justering av djup ) Justering av bredd C) inkla bordet genom att vinkla armstöden Det går bara att montera bord på en x:panda som är utrustad med armstöd. C ord, med två stag ENDT TORLEK ) Montering och justering av djup ) Justering av bredd C C) inkla bordet genom att vinkla armstöden Det går bara att montera bord på en x:panda med armstöd som är monterade på samma höjd och i samma vinkel. 12

13 rmstöd för bord ENDT TORLEK ) Justering av djup ) Justering av vinkel Det går bara att montera armstöd på en x: panda som är utrustad med bord. Lekbåge för bord ENDT TORLEK ) Justering av vinkel Det går bara att montera lekbåge på en x: panda som är utrustad med bord. tödhandtag för bord ENDT TORLEK ) Justering av vinkel Det går bara att montera stödhandtaget på en x:panda som är utrustad med bord. 13

14 ästar och bälten C Det går att montera alla västar och bälten med 25 mm-remmar på sitsen. i rekommenderar användning av fixlock eller skårorna för remmarna på stolen. Fixlock: nvänd det fixlock () som är monterat på stolen för att fästa och justera alla västar och bälten. id behov kan ett extra 40 mm-fixlock monteras på ett säte i storleken 4 (). kåror för remmar: För bältesremmarna genom skårorna (C) i sitsen. Fixlock D För att kunna montera västar och bälten på bästa sätt kan det bli nödvändigt att montera extra fixlock. Dessa monteras överst på ryggstödet och lyfter remmarna från brukarens axlar. C * Montera fästanordningen i de nedre hålen () om remmarna ska ha ett högre fäste. * Montera fästanordningen i de övre hålen () om remmarna ska ha ett lägre fäste. * Montera fästanordningen enligt figur (C) om ett större avstånd mellan fästanordningarna önskas. * Montera fästanordningen enligt figur (D) om ett mindre avstånd mellan fästanordningarna önskas. 14

15 itskilar Justering av djup: Ta bort sittdynan och ta bort kilarna från kardborrtyget i sitsen. Dra upp kardborrbandet () och sätt dit kilarna vid önskat djup. ätt tillbaka sitsdynan. itsband sittdyna eroende på önskad abduktion monteras sitsband i ett av de tre hålen i sitsen. Justering: Dra upp sitsbandet på någon av sidorna och justera sitsbandets längd. Fäst sedan sitsbandet med kardborrbandet. 15

16 Mellandyna Mellandynan kan justeras för att passa i öppningen under ryggen. * id behov kan dynan skäras till med en kniv så att den passar i öppningen. * Placera dynan i ryggstödet. Täckplatta Endast för storlek 4 Täckplattan passar i mellanrummet nedanför ryggen. * Täckplattan monteras på i ett spår på baksidan av stolen. vankstöd Ta bort dynan för att montera svankstödet på ryggen. * ätt fast svankstödet 16

17 Icke-dynamisk gaskolv tandardgaskolven kan bytas ut mot en ickedynamisk gaskolv. inkla ryggstödet genom att lossa spärren (). ar försiktig så att du inte klämmer fingrarna mellan gaskolven och sitsen när du vinklar ryggstödet () bakåt. Fast stag Gaskolven kan ersättas med ett fast stag. 17

18 x:panda montert på High-low:x Montering av sits: Kontaktytan och fotplattan måste bytas ut på gamla High-low underreden. Placera sitsadaptern på kontaktytan och tryck den helt bakåt tills den "klickar" på plats. Lås det röda handtaget () för att säkra sitsens stabilitet. nvänd inte det första hålet den klickar i. Det är bara ett säkerhetshål som "fångar" sitsen om knappen skulle åka ur korrekt hål. vmontering av sits: Lås upp det röda handtaget (). Dra ut knappen (). Dra sitsen framåt och lyft samtidigt. 18

19 Montering av sitsen på Highlow:x storlek C ENDT FÖR X:PND sits storlek 3+ 4 Montera x:panda sitsen direkt på underredet. Highlow:x * Fäst de medskickade 8 mm-skruvarna i sitsen genom hålen i underredet () underifrån. Kontrollera att sitsen sitter fast ordentligt innan användning. * id demontering av sitsen: Ta bort skruvarna enligt ovan. 2 x 2 x 19

20 Ändra storlek justering av bredd Följ anvisningen om du smidigt vill justera sitsens bredd. Läs även instruktionerna på nästa sida om justering av djup. Montera av höftstöden () på båda sidor. Montera av metallplattan (). Ta bort bultarna (C) och fäll bort ryggen. änster stolssida: Dra benstödet framåt, men ta inte bort bultar som inte angetts. Ta bort bulten (D). Ta bort bulten (E) endast för storlek 2+3. Montera tillbaka i önskad bredd och sätt tillbaka bultarna (D) och (E). Dra inte åt bultarna helt. ize E Höger stolssida: Ta bort bultarna (D) och (E) på motsatt sida av stolen. D ize 4 C Placera ut sitsmellanlägget (F). Montera tillbaka i samma bredd som på motsatt sida och sätt tillbaka bultarna (D) och (E). E Dra åt bultarna (C). åda stolssidor: Dra åt bultarna (C), (D) och (E) på båda sidor av sitsen. Ta inte bort eller lossa bultar som inte angetts ovan. För att undvika att bultar blandas samman rekommenderar vi att borttagna bultar placeras tillsammans med borttagna delar, t.ex. höftstöd. F 20 årdgivaren bör kontrollera och dra åt alla bultar minst en gång per månad.

21 Ändra storlek justering av djup Följ anvisningen om du smidigt vill justera sitsens djup. Läs även instruktionerna på föregående sida om justering av bredd. Ta bort de två bultarna () på båda sidor av stolen. Ta ett stadigt tag i ryggstödet. Ta bort de två bultarna (). Montera tillbaka när ryggstödet är i önskat djup och sätt tillbaka och dra åt bultarna () och (). Ta inte bort eller lossa bultar som inte angetts ovan. För att undvika att bultar blandas samman rekommenderar vi att borttagna bultar placeras separat. årdgivaren bör kontrollera och dra åt alla bultar minst en gång per månad. 21

22 C Utbyte av ryggstöd från en storlek till en annan Lossa de två bultarna (). Ta bort de två krysskruvarna (). E Ta bort bultarna (C). Ta bort täckplattan. Ta bort ryggstoppsenheten(d) (endast storlek ). Dra upp och ta bort ryggplattan. Ersätt med önskad storlek (E) och tryck ner ryggplattan så långt det går. Montera tillbaka ryggstoppsenheten (D) (endast storlek ). Montera åter täckplattan. kruva tillbaka de 6 bultarna (C). D Montera tillbaka de två krysskruvarna (). Dra åt de två bultarna (). Kontrollera slutligen att ryggstödet smidigt kan dras upp och ner. 22

23 x:panda-sits på High-low:x underreden x:panda-sitsen kan justeras i tre bredder. lla sitsar i alla bredder kan monteras på olika storlekar av High-low underreden. I diagrammet nedan hittar du rätt storlek på underredet för din sits. Rekommenderas High-low:x inneunderrede storlek 1 High-low:x inneunderrede storlek 2 High-low:x inneunderrede storlek 3 High-low:x uteunderrede storlek 1 High-low:x uteunderrede storlek 2 Gas Pow Gas Pow Hyd Pow Gas Pow Gas Pow Hyd x:panda stl 1 x:panda stl 1M x:panda stl 1L x:panda stl 2 x:panda stl 2M x:panda stl 2L x:panda stl 3 x:panda stl 3M x:panda stl 3L x:panda stl 4 x:panda stl 4M x:panda stl 4L * Hyd. marknadsförs ej i verige 23

24 x:panda-sits på Panda Futura High-low underreden Montera en adapter på High-low-underredet för att kunna montera på en x:panda-sits. Följ instruktionen som medföljer adaptern. Panda Futura High-low inneunderrede stl 1 Panda Futura High-low uteunderrede stl 1 Gas Pow Gas Pow x:panda stl 1 x:panda stl 1M x:panda stl 1L x:panda stl 2 x:panda stl 2M x:panda stl 2L 24

25 x:panda-sits på kombiram (Marknadsförs ej i verige) x:panda-sitsen kan justeras i tre bredder. lla sitsar i alla bredder kan monteras på olika storlekar av kombiramar. I diagrammet nedan hittar du rätt ramstorlek för din sits. Rekommenderad Tillgänglig Combi frame stl 1 Combi frame stl 2 Combi frame stl 3 Combi frame stl ½" ½" ½" ½" x:panda stl 1 x:panda stl 1M x:panda stl 1L x:panda stl 2 x:panda stl 2M x:panda stl 2L x:panda stl 3 x:panda stl 3M x:panda stl 3L x:panda stl 4 x:panda stl 4M x:panda stl 4L 25

26 x:panda-sits på buggyram (Marknadsförs ej i verige) x:panda-sitsen kan justeras i tre bredder. lla sitsar i alla bredder kan monteras på olika storlekar av buggyramar. I diagrammet nedan hittar du rätt ramstorlek för din sits. Rekommenderas uggy frame erval stl 1 uggy frame erval stl 2 uggy frame tingray x:panda stl 1 x:panda stl 1M x:panda stl 1L x:panda stl 2 x:panda stl 2M x:panda stl 2L x:panda stl 3 x:panda stl 3M x:panda stl 3L x:panda stl 4 x:panda stl 4M x:panda stl 4L 26

27 Transport i motorfordon I verige marknadsförs endast High- Low uteoch inneunderreden och dessa är ej godkända för transport av barn i bil. 27

28 Transport i motorfordon I verige marknadsförs endast High- Low uteoch inneunderreden och dessa är ej godkända för transport av barn i bil. Transport i motorfordon I verige marknadsförs endast High- Low uteoch inneunderreden och dessa är ej godkända för transport av barn i bil. 28

29 Transport i motorfordon I verige marknadsförs endast High- Low uteoch inneunderreden och dessa är ej godkända för transport av barn i bil. 2 x 2 x C D 29

30 Transport i motorfordon I verige marknadsförs endast High- Low uteoch inneunderreden och dessa är ej godkända för transport av barn i bil cm 65 cm 1,2 m 30

31 äkert sittande för barnet vid transporter * Montera ett höftbälte i bältesfästet och fäst runt brukaren. * nvänd ett 3-punktsbälte, se bilden för att säkra brukaren. ältesbandet ska ligga så tätt mot kroppen som möjligt, förutsatt att det fortfarande är bekvämt för brukaren. nvänd ett höftbälte och ett godkänt 3-punktsbälte enligt IO eller E J

32 Produktmärkning x:panda-sits ) erienummer Etiketten är placerad på sitsen, till höger under dynan. ) Tillverkare Etiketten är placerad på sitsen, till vänster under dynan. Date: YYYY-MM-DD Max.Load: XX KG N: XXXXXX er.: XX rt.no: XXXXXX Product - ize X (01) (21) Parallelvej 3 DK-8751 Gedved Made in Denmark High-low inne-/ uteunderrede ) erienummer Etiketten är placerad på underredets vänstra sida ) Tillverkare Etiketten är placerad på underredets vänstra sida Kombiram (Marknadsförs ej i verige) ) erienummer Etiketten är placerad till vänster på den främre tvärslån under sitsen. ) Tillverkare Etiketten är placerad längst till vänster på den främre tvärslån under sitsen. arnvagnsram (Marknadsförs ej i verige) ) erienummer Etiketten är placerad på den övre tvärslån under sitsen. ) Tillverkare Etiketten är placerad på tvärslån vid vänster bakhjul. 32

33 Mått x:panda stl 1 cm x:panda stl 2 cm x:panda stl 3 cm x:panda stl 4 cm ittbredd () redd, lår (1) ittdjup () Rygghöjd (C) Ryggbredd upptill (F) Totalbredd, båda ben i max. abduktion (G) Ryggvinkel (a) bduktionsvinkel, resp. ben (a1) * stl 1 i minsta position ikt Max. last-/användarvikt x:panda sits Max. last-/användarvikt x:panda sits v/transport 16, 20, 24 20, 24, 28 26, 31, 36 34, 40, 46 (6¼,7¼,9¼") (7¼,9¼,11") (10¼,12,14") (13¼, 15½, 18") 7, 9, 11 10, 12, 14 12, 14½, 17 13, 19, 25 (2¾, 3½, 4¼") (4, 4¾, 5½") (4¾, 5¾, 6¾") (5, 7½, 9¾") (6¼-10¼") (8½ -12¾") (10¼-15¼") (14¾-20½") (10½-14½") (12½-16½") (13½-18¼") (19-26½") 23 (9") 28 (11") 33 (12¾") (13½ +2") 31, 35, 39 38, 42, 46 47, 52, 57 59, 65, 71 (12, 13½, 15¼") (14¾, 16¼, 18") (18¼, 20¼, 22¼") (23, 25¼, 27½") * ,5 kg (14,5 lb) 8,5 kg (18,5 lb) 11 kg (28,5 lb) 13 kg (28,5 lb) 45 kg (99 lb) 50 kg (110 lb) 60 kg (132 lb) 80 kg (176 lb) 45 kg (99 lb) 50 kg (110 lb) 57 kg (125,5 lb) 57 kg (125,5 lb) Ytterligare information angående maxbelastning/maxbrukarvikt för sits i kombination med underrede: 33

34 Tekniska data Tillverkare its: P6 återvinningsbar kum: Flamsäker Överdrag: Gemma Underrede: Pulverlackerad aluminium R82 / Parallelvej Gedved Denmark Återförsäljare Etac verige ox 203, nderstorp weden Tel Fax info@etac.se Please find your distributor on 34

35 Underhåll Dynan till x:panda är avtagbar och mkan tvättas i max 40 grader. Konditionen på dynans skumfyllning bör kontrolleras regelbundet så att den inte är nedsutten. Den bör bytas vid behov. Det är också viktigt att hålla sitsen ren för att underhålla stolens skick. årdgivaren bör kontrollera och olja de svängbara delarna regelbundet minst var sjätte månad. Torka bort smuts från hjulen med en torr trasa varje vecka. nvänd endast rengöringsmedel utan klor och denaturerad sprit. x:panda måste kontrolleras och dras åt av kvalificerad tekniker minst var sjätte månad för undvikande av fel. Utsätt inte gaskolven för tryck, höga temperaturer eller punktering. Justeringar eller montering av tillbehör som inte beskrivs i den här handboken får bara utföras av behörig R82-personal. ästar och bälten måste monteras enligt den instruktion som medföljer produkterna. årdgivaren bör kontrollera och fylla på luft i däcken minst en gång per månad. Lufttryck: High-low uteunderrede. Framtill: 35 PI resp. 250 kpa, baktill:. 40 PI/2,5 bar Rullstolschassi. Hjul: 110 PI resp. 250 kpa. arnvagnschassi*. Framtill: 36 PI resp. 2,5 bar, baktill:. 36 PI resp. 2,5 bar * (Marknadsförs ej i verige) 35
