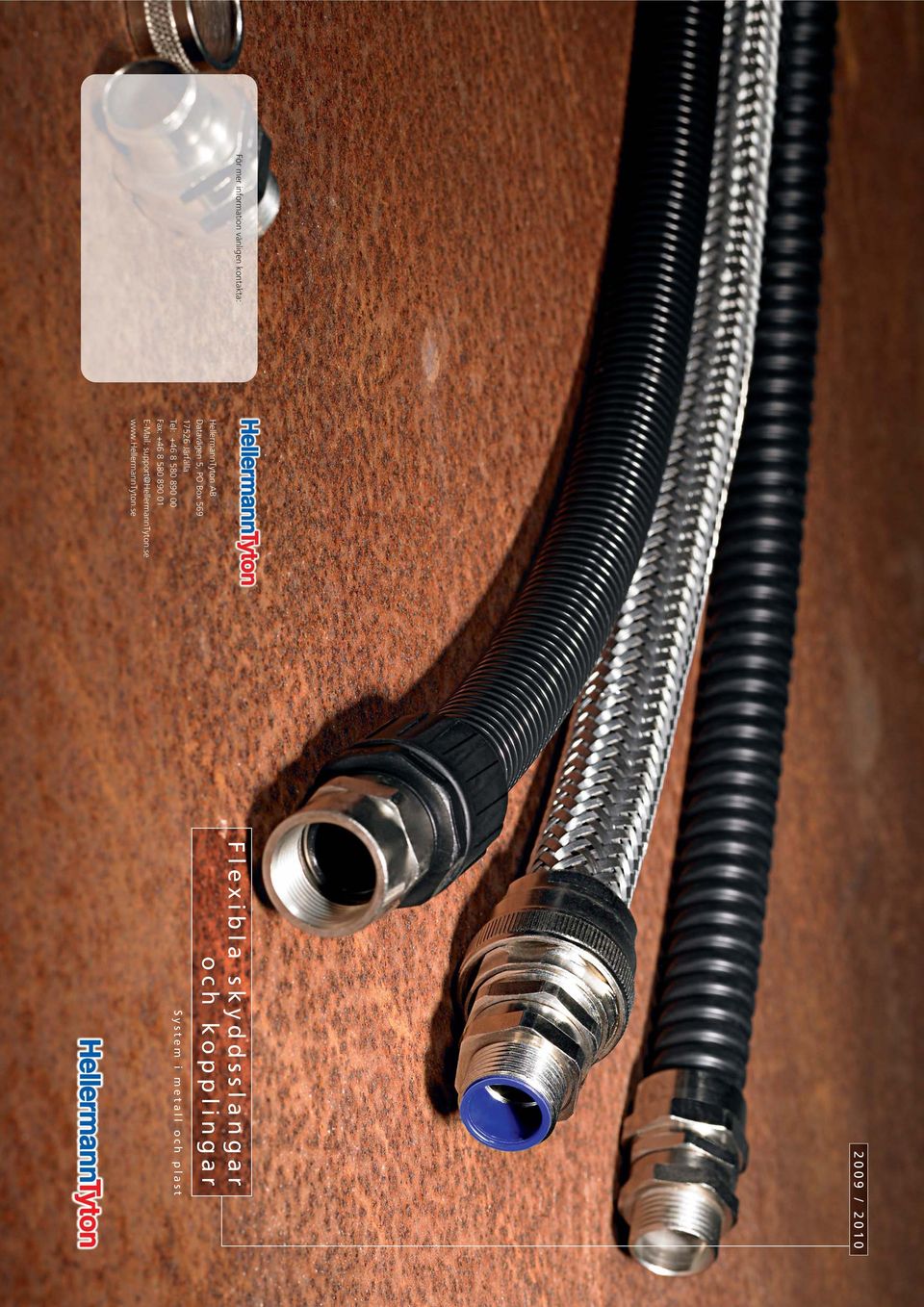

1 För mer information vänligen kontakta: HellermannTyton AB Datavägen 5, PO Box Järfälla Tel: Fax: support@hellermanntyton.se / 2010 Flexibla skyddsslangar och kopplingar System i metall och plast

2 Sida Överblick av branscher och applikationer 8 Applikationsguide Skyddsslang 10 Montering och demontering av kopplingar i plast Skyddsslang Plast HG-SW PA6 Standardslang 13 HG-LW PA6 Tunnväggig 14 Helaguard HG-HW PA6 Tjockväggig 15 HG-FR PA6 Flamhämmande 16 HG-HI Standardslang PA12 17 HG-DC Dubbel slitsad skyddsslang Kopplingar Plast HG-S Rak, IP66 19 HGL-S Rak, IP68 20 HG Vinkelkoppling, IP66 21 HGL-90 90º Vinkelkoppling, IP68 22 HG Vinkelförskruvning, IP66 23 HGL Vinkelförskruvning, IP68 23 HG-SM Rak, vridbar med utvändiga gängor, IP66 24 HGL-SM Rak, vridbar med utvändiga gängor, IP68 24 HG-90M 90º Vinkelkoppling, vridbar med utvändiga gängor, IP66 25 HGL-90M 90º Vinkelkoppling, vridbar med utvändiga gängor, IP68 25 HG-45M 45º Vinkelkoppling, vridbar med utvändiga gängor, IP66 26 HGL-45M 45º Vinkelkoppling, vridbar med utvändiga gängor, IP68 26 HG-SF Rak, vridbar med invändiga gängor, IP66 27 HGL-SF Rak, vridbar med invändiga gängor, IP68 27 Sida HG-90F 90º Vinkelkoppling, vridbar med invändiga gängor, IP66 28 HGL-90F 90º Vinkelkoppling, vridbar, invändiga gängor, IP68 28 HG-45F 45º Vinkelkoppling, vridbar med invändiga gängor, IP66 29 HGL-45F 45º Vinkelkoppling, vridbar med invändiga gängor, IP68 29 HG-SFL Rak vridbar fläns, IP66 30 HGL-SFL Rak vridbar fläns, IP68 30 HG-90FL 90º Vinkelfläns, vridbar, IP66 31 HGL-90FL 90º Vinkelfläns, vridbar, IP68 31 HG-45FL 45º Vinkelfläns, vridbar, IP66 32 HGL-45FL 45º Vinkelfläns, vridbar, IP68 32 HG-T, T-koppling, IP66 33 HG-T, T-koppling, IP Stålslang och Kopplingar SC Skyddsslang i galvaniserat stål 36 SSC Skyddsslang i rostfritt stål 37 SC-FM Fast, utvändiga gängor, IP40 38 SC-SM Vridbar med utvändiga gängor, IP40 39 SSC-SM Vridbar med utvändiga gängor, IP40 39 SC-PC Förskruvning utan gängor, IP40 40 SC-FF Fast, invändiga gängor, IP Stålslang med plastöverdrag och Kopplingar PCS Skyddsslang i galvaniserat stål med PVC överdrag 41 NCS Skyddsslang Galvaniserat Stål, PA6 överdrag 42 LFHCS Skyddsslang Galvaniserat Stål, LFH överdrag 43 PCS-FM Fast Utvändiga gängor, IP54 44 PCS-PC Förskruvning utan gängor, IP54 45

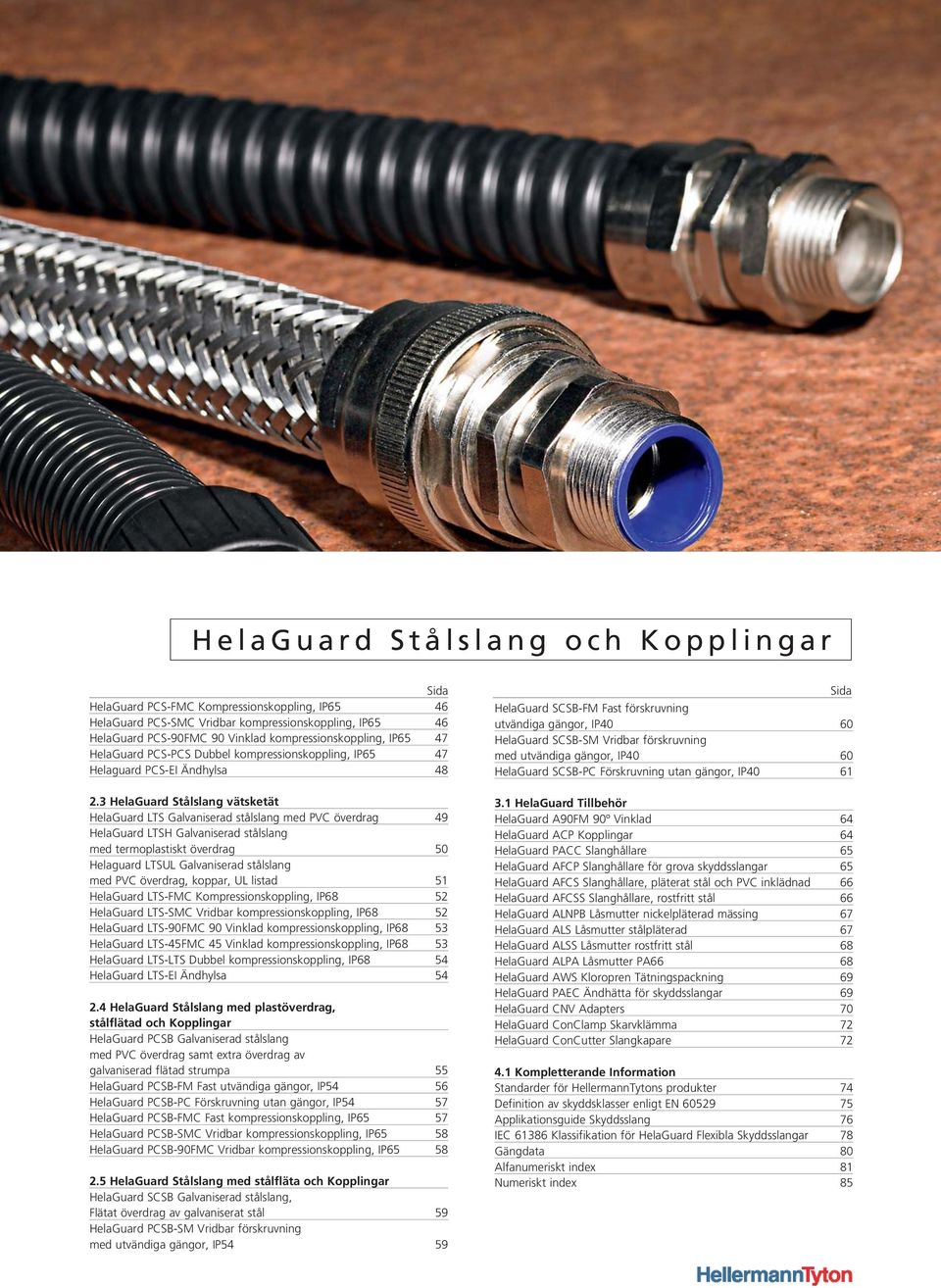

3 Stålslang och Kopplingar Sida PCS-FMC Kompressionskoppling, IP65 46 PCS-SMC Vridbar kompressionskoppling, IP65 46 PCS-90FMC 90 Vinklad kompressionskoppling, IP65 47 PCS-PCS Dubbel kompressionskoppling, IP65 47 Helaguard PCS-EI Ändhylsa Stålslang vätsketät LTS Galvaniserad stålslang med PVC överdrag 49 LTSH Galvaniserad stålslang med termoplastiskt överdrag 50 Helaguard LTSUL Galvaniserad stålslang med PVC överdrag, koppar, UL listad 51 LTS-FMC Kompressionskoppling, IP68 52 LTS-SMC Vridbar kompressionskoppling, IP68 52 LTS-90FMC 90 Vinklad kompressionskoppling, IP68 53 LTS-45FMC 45 Vinklad kompressionskoppling, IP68 53 LTS-LTS Dubbel kompressionskoppling, IP68 54 LTS-EI Ändhylsa Stålslang med plastöverdrag, stålflätad och Kopplingar PCSB Galvaniserad stålslang med PVC överdrag samt extra överdrag av galvaniserad flätad strumpa 55 PCSB-FM Fast utvändiga gängor, IP54 56 PCSB-PC Förskruvning utan gängor, IP54 57 PCSB-FMC Fast kompressionskoppling, IP65 57 PCSB-SMC Vridbar kompressionskoppling, IP65 58 PCSB-90FMC Vridbar kompressionskoppling, IP Stålslang med stålfläta och Kopplingar SCSB Galvaniserad stålslang, Flätat överdrag av galvaniserat stål 59 PCSB-SM Vridbar förskruvning med utvändiga gängor, IP54 59 Sida SCSB-FM Fast förskruvning utvändiga gängor, IP40 60 SCSB-SM Vridbar förskruvning med utvändiga gängor, IP40 60 SCSB-PC Förskruvning utan gängor, IP Tillbehör A90FM 90º Vinklad 64 ACP Kopplingar 64 PACC Slanghållare 65 AFCP Slanghållare för grova skyddsslangar 65 AFCS Slanghållare, pläterat stål och PVC inklädnad 66 AFCSS Slanghållare, rostfritt stål 66 ALNPB Låsmutter nickelpläterad mässing 67 ALS Låsmutter stålpläterad 67 ALSS Låsmutter rostfritt stål 68 ALPA Låsmutter PA66 68 AWS Kloropren Tätningspackning 69 PAEC Ändhätta för skyddsslangar 69 CNV Adapters 70 ConClamp Skarvklämma 72 ConCutter Slangkapare Kompletterande Information Standarder för HellermannTytons produkter 74 Definition av skyddsklasser enligt EN Applikationsguide Skyddsslang 76 IEC Klassifikation för Flexibla Skyddsslangar 78 Gängdata 80 Alfanumeriskt index 81 Numeriskt index 85

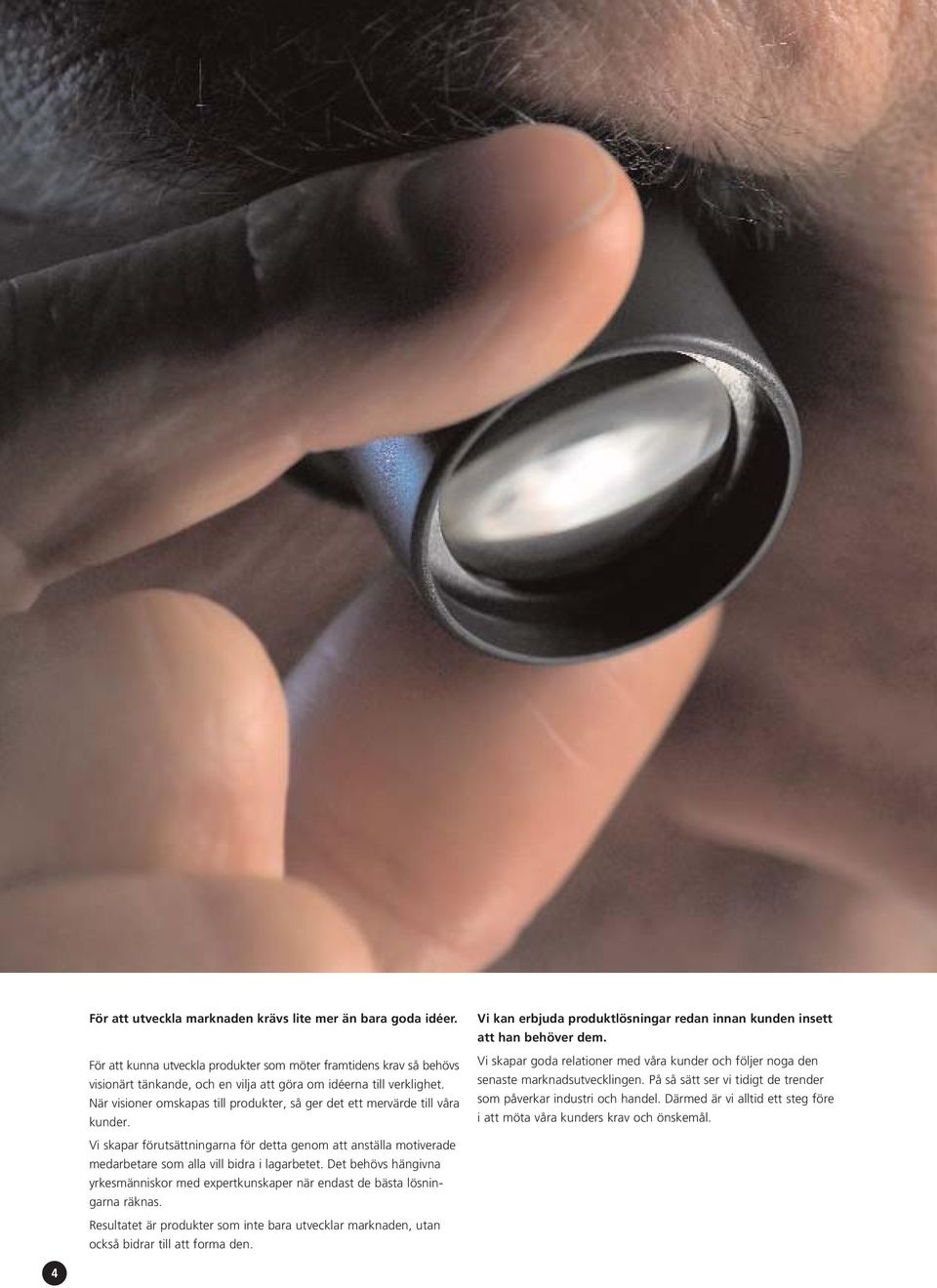

4 För att utveckla marknaden krävs lite mer än bara goda idéer. För att kunna utveckla produkter som möter framtidens krav så behövs visionärt tänkande, och en vilja att göra om idéerna till verklighet. När visioner omskapas till produkter, så ger det ett mervärde till våra kunder. Vi kan erbjuda produktlösningar redan innan kunden insett att han behöver dem. Vi skapar goda relationer med våra kunder och följer noga den senaste marknadsutvecklingen. På så sätt ser vi tidigt de trender som påverkar industri och handel. Därmed är vi alltid ett steg före i att möta våra kunders krav och önskemål. Vi skapar förutsättningarna för detta genom att anställa motiverade medarbetare som alla vill bidra i lagarbetet. Det behövs hängivna yrkesmänniskor med expertkunskaper när endast de bästa lösningarna räknas. Resultatet är produkter som inte bara utvecklar marknaden, utan också bidrar till att forma den. 4

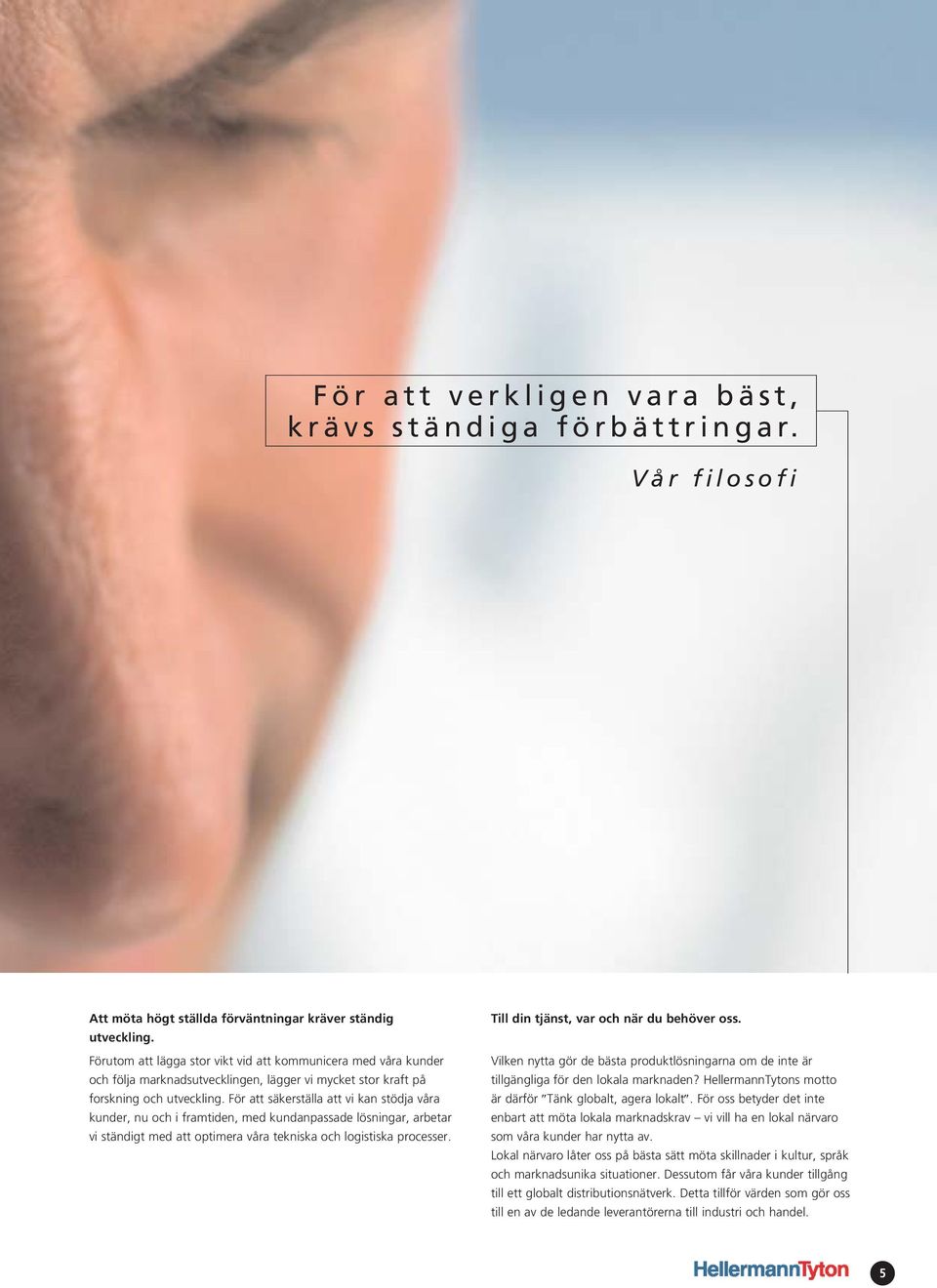

5 För att verkligen vara bäst, krävs ständiga förbättringar. Vår filosofi Att möta högt ställda förväntningar kräver ständig utveckling. Förutom att lägga stor vikt vid att kommunicera med våra kunder och följa marknadsutvecklingen, lägger vi mycket stor kraft på forskning och utveckling. För att säkerställa att vi kan stödja våra kunder, nu och i framtiden, med kundanpassade lösningar, arbetar vi ständigt med att optimera våra tekniska och logistiska processer. Till din tjänst, var och när du behöver oss. Vilken nytta gör de bästa produktlösningarna om de inte är tillgängliga för den lokala marknaden? HellermannTytons motto är därför Tänk globalt, agera lokalt. För oss betyder det inte enbart att möta lokala marknadskrav vi vill ha en lokal närvaro som våra kunder har nytta av. Lokal närvaro låter oss på bästa sätt möta skillnader i kultur, språk och marknadsunika situationer. Dessutom får våra kunder tillgång till ett globalt distributionsnätverk. Detta tillför värden som gör oss till en av de ledande leverantörerna till industri och handel. 5

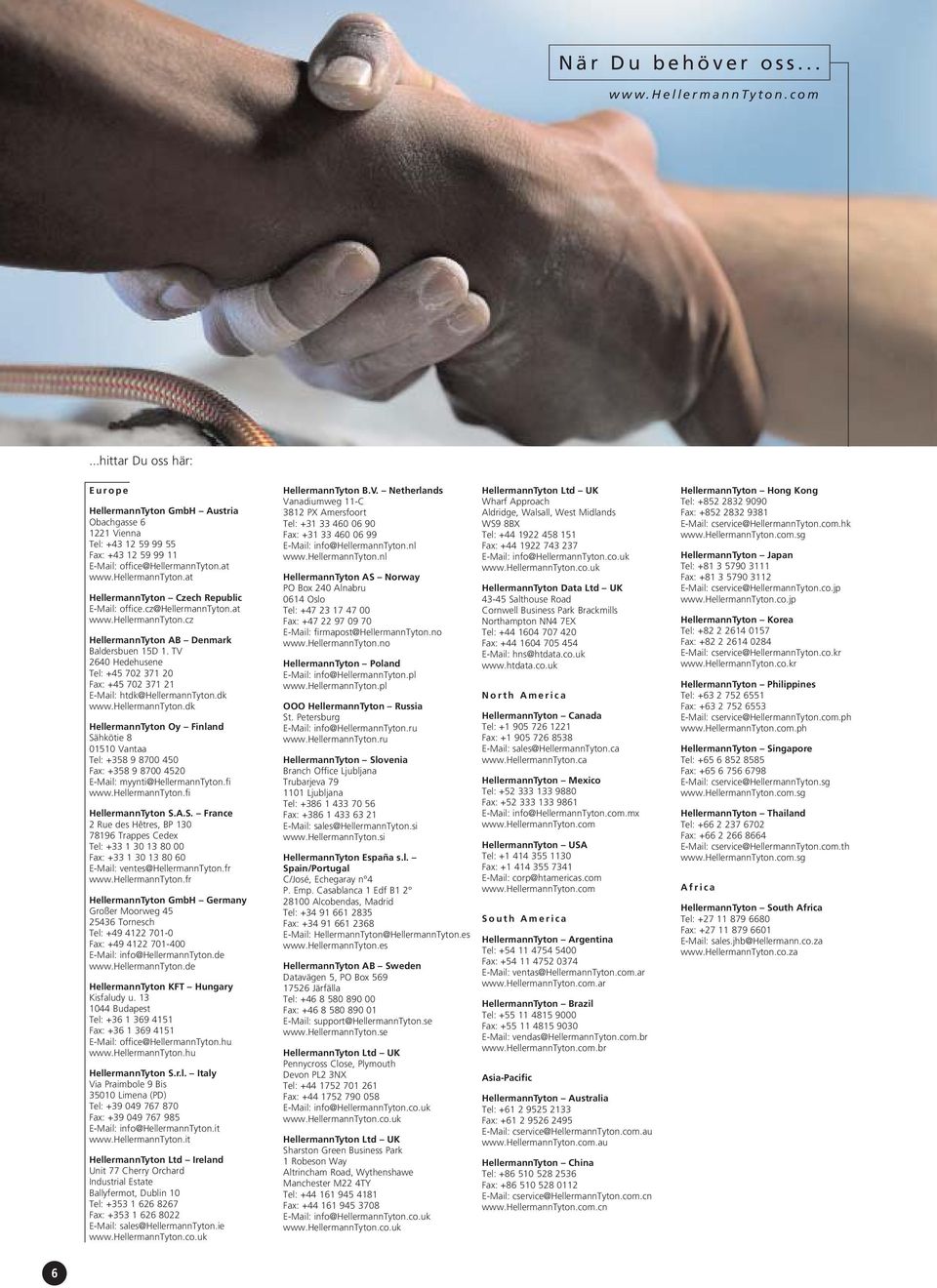

6 När Du behöver oss... Du oss här: Europe HellermannTyton GmbH Austria Obachgasse Vienna Tel: Fax: office@hellermanntyton.at HellermannTyton Czech Republic office.cz@hellermanntyton.at HellermannTyton AB Denmark Baldersbuen 15D 1. TV 2640 Hedehusene Tel: Fax: htdk@hellermanntyton.dk HellermannTyton Oy Finland Sähkötie Vantaa Tel: Fax: myynti@hellermanntyton.fi HellermannTyton S.A.S. France 2 Rue des Hêtres, BP Trappes Cedex Tel: Fax: ventes@hellermanntyton.fr HellermannTyton GmbH Germany Großer Moorweg Tornesch Tel: Fax: info@hellermanntyton.de HellermannTyton KFT Hungary Kisfaludy u Budapest Tel: Fax: office@hellermanntyton.hu HellermannTyton S.r.l. Italy Via Praimbole 9 Bis Limena (PD) Tel: Fax: info@hellermanntyton.it HellermannTyton Ltd Ireland Unit 77 Cherry Orchard Industrial Estate Ballyfermot, Dublin 10 Tel: Fax: sales@hellermanntyton.ie HellermannTyton B.V. Netherlands Vanadiumweg 11-C 3812 PX Amersfoort Tel: Fax: info@hellermanntyton.nl HellermannTyton AS Norway PO Box 240 Alnabru 0614 Oslo Tel: Fax: firmapost@hellermanntyton.no HellermannTyton Poland info@hellermanntyton.pl OOO HellermannTyton Russia St. Petersburg info@hellermanntyton.ru HellermannTyton Slovenia Branch Office Ljubljana Trubarjeva Ljubljana Tel: Fax: sales@hellermanntyton.si HellermannTyton España s.l. Spain/Portugal C/José, Echegaray n 4 P. Emp. Casablanca 1 Edf B Alcobendas, Madrid Tel: Fax: HellermannTyton@HellermannTyton.es HellermannTyton AB Sweden Datavägen 5, PO Box Järfälla Tel: Fax: support@hellermanntyton.se HellermannTyton Ltd UK Pennycross Close, Plymouth Devon PL2 3NX Tel: Fax: info@hellermanntyton.co.uk HellermannTyton Ltd UK Sharston Green Business Park 1 Robeson Way Altrincham Road, Wythenshawe Manchester M22 4TY Tel: Fax: info@hellermanntyton.co.uk HellermannTyton Ltd UK Wharf Approach Aldridge, Walsall, West Midlands WS9 8BX Tel: Fax: info@hellermanntyton.co.uk HellermannTyton Data Ltd UK Salthouse Road Cornwell Business Park Brackmills Northampton NN4 7EX Tel: Fax: hns@htdata.co.uk North America HellermannTyton Canada Tel: Fax: sales@hellermanntyton.ca HellermannTyton Mexico Tel: Fax: info@hellermanntyton.com.mx HellermannTyton USA Tel: Fax: corp@htamericas.com South America HellermannTyton Argentina Tel: Fax: ventas@hellermanntyton.com.ar HellermannTyton Brazil Tel: Fax: vendas@hellermanntyton.com.br Asia-Pacific HellermannTyton Australia Tel: Fax: cservice@hellermanntyton.com.au HellermannTyton China Tel: Fax: cservice@hellermanntyton.com.cn HellermannTyton Hong Kong Tel: Fax: cservice@hellermanntyton.com.hk HellermannTyton Japan Tel: Fax: cservice@hellermanntyton.co.jp HellermannTyton Korea Tel: Fax: cservice@hellermanntyton.co.kr HellermannTyton Philippines Tel: Fax: cservice@hellermanntyton.com.ph HellermannTyton Singapore Tel: Fax: cservice@hellermanntyton.sg HellermannTyton Thailand Tel: Fax: cservice@hellermanntyton.com.th Africa HellermannTyton South Africa Tel: Fax: sales.jhb@hellermann.co.za 6

7 Kontaktinformation Om du har några frågor kring ett specifikt problem eller vill ha ytterligare information kontakta oss nu! Med vår erfarenhet och mycket omfattande tekniska expertis är vi en resurs och en partner till Ert förfogande. Kontakta oss! Nedan finns alla uppgifter för förfrågningar och order För produktinformation, besök vår hemsida: Växel Fax Hemsida Kundsupport Orderfax Order Vill du ha kontakt med säljare/teknisk support? Se nedan för alla uppgifter Stockholm Göteborg Fax Karlstad Fax Ljungby Fax Umeå Fax Automotive Fax

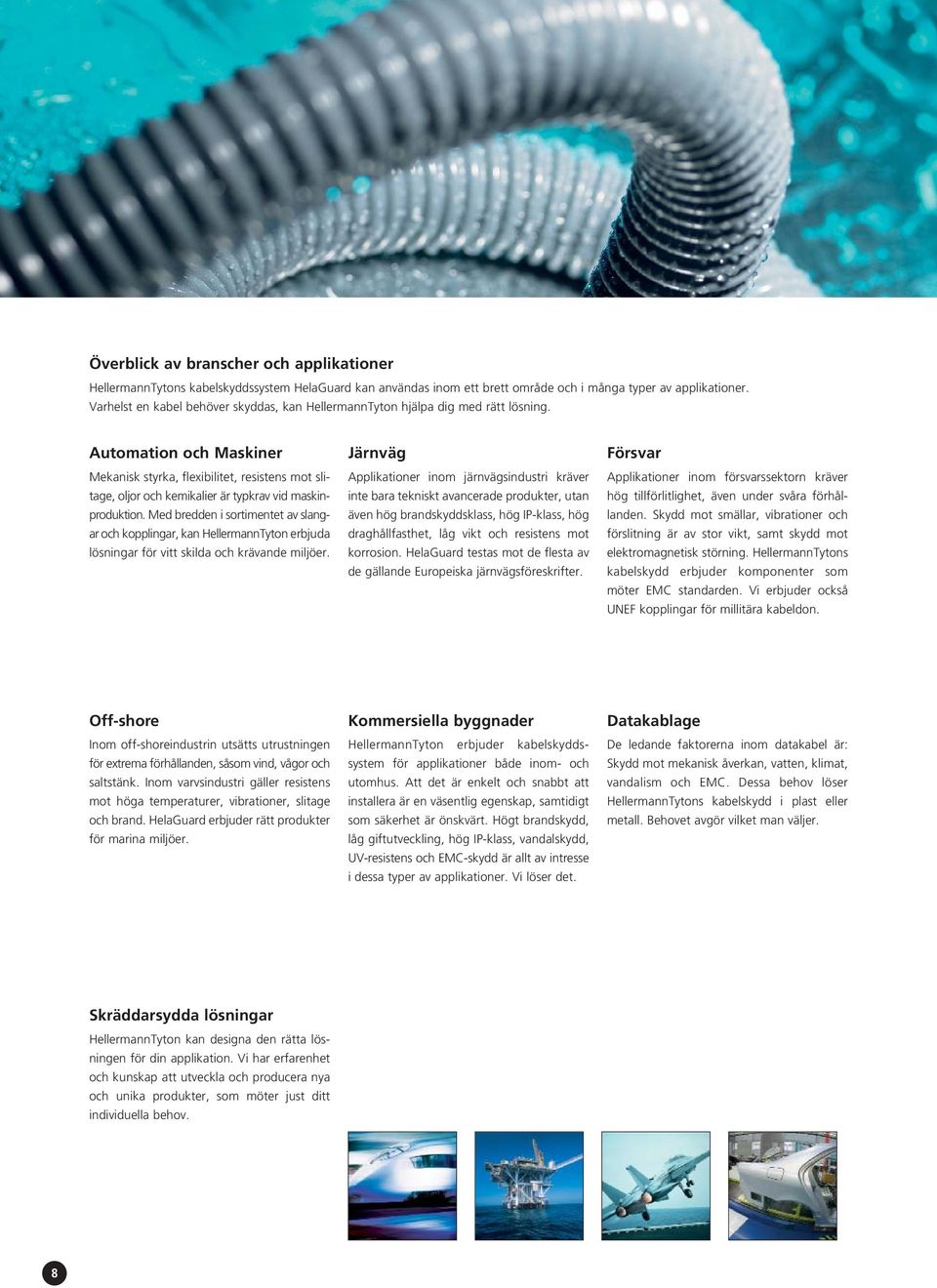

8 Överblick av branscher och applikationer HellermannTytons kabelskyddssystem kan användas inom ett brett område och i många typer av applikationer. Varhelst en kabel behöver skyddas, kan HellermannTyton hjälpa dig med rätt lösning. Automation och Maskiner Mekanisk styrka, flexibilitet, resistens mot slitage, oljor och kemikalier är typkrav vid maskinproduktion. Med bredden i sortimentet av slangar och kopplingar, kan HellermannTyton erbjuda lösningar för vitt skilda och krävande miljöer. Järnväg Applikationer inom järnvägsindustri kräver inte bara tekniskt avancerade produkter, utan även hög brandskyddsklass, hög IP-klass, hög draghållfasthet, låg vikt och resistens mot korrosion. testas mot de flesta av de gällande Europeiska järnvägsföreskrifter. Försvar Applikationer inom försvarssektorn kräver hög tillförlitlighet, även under svåra förhållanden. Skydd mot smällar, vibrationer och förslitning är av stor vikt, samt skydd mot elektromagnetisk störning. HellermannTytons kabelskydd erbjuder komponenter som möter EMC standarden. Vi erbjuder också UNEF kopplingar för millitära kabeldon. Off-shore Inom off-shoreindustrin utsätts utrustningen för extrema förhållanden, såsom vind, vågor och saltstänk. Inom varvsindustri gäller resistens mot höga temperaturer, vibrationer, slitage och brand. erbjuder rätt produkter för marina miljöer. Kommersiella byggnader HellermannTyton erbjuder kabelskyddssystem för applikationer både inom- och utomhus. Att det är enkelt och snabbt att installera är en väsentlig egenskap, samtidigt som säkerhet är önskvärt. Högt brandskydd, låg giftutveckling, hög IP-klass, vandalskydd, UV-resistens och EMC-skydd är allt av intresse i dessa typer av applikationer. Vi löser det. Datakablage De ledande faktorerna inom datakabel är: Skydd mot mekanisk åverkan, vatten, klimat, vandalism och EMC. Dessa behov löser HellermannTytons kabelskydd i plast eller metall. Behovet avgör vilket man väljer. Skräddarsydda lösningar HellermannTyton kan designa den rätta lösningen för din applikation. Vi har erfarenhet och kunskap att utveckla och producera nya och unika produkter, som möter just ditt individuella behov. 8

9 1 Flexibla skyddsslangar och förskruvningar Sida Applikationsguide Skyddsslang 10 Montering och demontering av kopplingar i plast Skyddsslang Plast HG-SW PA6 Standardslang 13 HG-LW PA6 Tunnväggig 14 HG-HW PA6 Tjockväggig 15 HG-FR PA6 Flamhämmande 16 HG-HI Standardslang PA12 17 HG-DC Dubbel slitsad skyddsslang Kopplingar Plast HG-S Rak, IP66 19 HGL-S Rak, IP68 20 HG Vinkelkoppling, IP66 21 HGL-90 90º Vinkelkoppling, IP68 22 HG Vinkelförskruvning, IP66 23 HGL Vinkelförskruvning, IP68 23 HG-SM Rak, vridbar med utvändiga gängor, IP66 24 HGL-SM Rak, vridbar med utvändiga gängor, IP68 24 HG-90M 90º Vinkelkoppling, vridbar med utvändiga gängor, IP66 25 HGL-90M 90º Vinkelkoppling, vridbar med utvändiga gängor, IP68 25 HG-45M 45º Vinkelkoppling, Sida vridbar med utvändiga gängor, IP66 26 HGL-45M 45º Vinkelkoppling, vridbar med utvändiga gängor, IP68 26 HG-SF Rak, vridbar med invändiga gängor, IP66 27 HGL-SF Rak, vridbar med invändiga gängor, IP68 27 HG-90F 90º Vinkelkoppling, vridbar med invändiga gängor, IP66 28 HGL-90F 90º Vinkelkoppling, vridbar, invändiga gängor, IP68 28 HG-45F 45º Vinkelkoppling, vridbar med invändiga gängor, IP66 29 HGL-45F 45º Vinkelkoppling, vridbar med invändiga gängor, IP68 29 HG-SFL Rak vridbar fläns, IP66 30 HGL-SFL Rak vridbar fläns, IP68 30 HG-90FL 90º Vinkelfläns, vridbar, IP66 31 HGL-90FL 90º Vinkelfläns, vridbar, IP68 31 HG-45FL 45º Vinkelfläns, vridbar, IP66 32 HGL-45FL 45º Vinkelfläns, vridbar, IP68 32 HG-T, T-koppling, IP66 33 HG-T, T-koppling, IP68 33

10 1.1 Kabelskyddssystem Kabelbinder Applikationsguide innenverzahnt Skyddsslang Sidnummer Slangsystem Tryckhållfasthet Draghållfasthet kg/100 kg, m, storlek mm HG-SW IP66, IP67, 13 PA6 korrugerad, standardslang P68, IP69k HG-LW IP66, IP67, 14 PA6 korrugerad, tunnväggig IP68, IP69k HG-HW IP66, IP67, 15 PA6 korrugerad, tjockväggig IP68, IP69k HG-FR IP66, IP67, 16 Flamhämmande PA6 korrugerad, standardslang IP68, IP69k HG-HI IP66, IP67, 17 PA12 korrugerad, standardslang IP68, IP69k HG-DC 18 PA6 dubbelslits korrugerad IP PCO * PA6 stor diameter korrugerad IP40, IP65 SC 36 Galvaniserat stål IP SSC 37 Rostfritt stål IP PCS 41 Galvaniserat stål, PVC-belagd IP54, IP NCS 42 Galvaniserat stål, PA6-belagd IP54, IP LFHCS 43 Galvaniserat stål, LFH-belagd IP54, IP LTS 49 Galvaniserat stål, PVC-belagd, vätsketät IP LTSH 50 Galvaniserat stål, gummibelagd, vätsketät IP LTSUL Galvaniserat stål, PVC-belagd, 51 vätsketät, UL-listad IP LTSS * Rostfritt stål, PVC-belagd, vätsketät IP PCSB Galvaniserat stål, PVC-belagd, 55 galvaniserat stål överflätad IP54, IP , SCSB 59 Galvaniserat stål, galvaniserat stål överflätad IP PSC * PVC-spiral förstärkt IP LSC * Slät, PVC-spiral förstärkt IP67, IP Möjlig IP klass Tryckhållfasthet kg/100 mm, storlek 20 mm Min böjningsradiestorlek 20 mm * Tillgänglig mot förfrågan 10

11 Kabelskyddssystem Applikationsguide Skyddsslang 1.1 Utmattningshållfasthet Flexibel Begränsad brännbarhet (LFH) Självslocknande Nötningsresistent UV-resistent (svart) ja -40 C till +120 C ja ja ja ja ja ja ja -40 C till +120 C ja ja ja 40 C till +120 C ja ja ja ja ja ja -40 C till +120 C ja ja ja ja ja ja ja -50 C till +110 C ja ja ja ja -40 C till +120 C ja ja ja 40 C till +120 C ja ja ja -100 C till +300 C ja ja ja ja ja -100 C till +400 C ja ja ja ja ja ja ja -15 C till +70 C ja ja -40 C till +120 C ja ja ja ja -25 C till +90 C ja ja ja ja ja -20 C till +105 C ja ja ja 45 C till +135 C ja ja ja ja -15 C till +75 C ja ja ja -20 C till +105 C ja ja -15 C till +70 C ja ja ja -100 C till +300 C ja ja ja ja ja -5 C till +70 C ja ja ja -5 C till +70 C ja ja 11

12 1.1 Kabelskyddssystem Montering och demontering av kopplingar i plast Montering och demontering av kopplingar i plast kopplingar i plast monteras enkelt, snabbt och säkert. De ger en exceptionell draghållfasthet och är resistenta mot vibrationer samt manipuleringssäkra. De kan enkelt tas bort med hjälp av en skruvmejsel. kopplingar i plast kan användas om och om igen. För att montera och demontera kopplingar i plast, följ bara dessa enkla instruktioner 1. Om kopplingen har använts förut, se till att skåran pekar på on. För att montera kopplingen, tryck på den på änden av slangen så långt som möjligt utan att forcera den och vrid lätt. Kopplingen sitter nu säkert. 2. Stoppa in en liten skruvmejsel i skåran. 3. Flytta skaftet på skruvmejseln till off läge. Kappmuttern kommer att roteras något. Låset är nu öppnat. 4. Tag bort skruvmejseln. 5. Rotera kappmuttern ytterligare manuellt så långt som möjligt mot off läge. 6. Nu är det enkelt att ta bort kopplingen från änden av slangen. För att återanvända kopplingar i plast, vrid kappmuttern tillbaka till on läge och tryck på den, så som beskrivs, på änden av slangen. 12

13 Kabelskyddssystem Skyddsslang Plast 1.1 HG-SW PA6 Standardslang Skyddsslangar för industriella applikationer Mycket flexibel och högt utmattningstal Nötningsresistent Hög slaghållfasthet, återhämtar sig efter deformation Färg: svart (UV-resistent); grå (RAL 7031) på begäran Användningsområde Maskinbyggnation, apparatskåp, industri och konstruktion, kontrollpaneler, offentliga byggnader. PA6 Standardslang för industriella applikationer.! Andra material kan fås på begäran. Kontakta oss! i rörelse Polyamid 6 (PA6) -40 C till +120 C -20 C till +100 C UL94 V2 Art-nr E-nr Typ Nom Ø Ytter Ø (OD) Inner Ø (ID) Böjradie Slangvikt g/m Rullängd (m) Färg HG-SW ,0 6, Svart (BK) HG-SW ,5 8, Svart (BK) HG-SW ,0 9, Svart (BK) HG-SW ,8 11, Svart (BK) HG-SW ,2 16, Svart (BK) HG-SW ,5 22, Svart (BK) HG-SW ,5 28, Svart (BK) HG-SW ,5 35, Svart (BK) HG-SW ,5 47, Svart (BK) HG-SW ,2 56, Svart (BK) Andra längder på begäran. 13

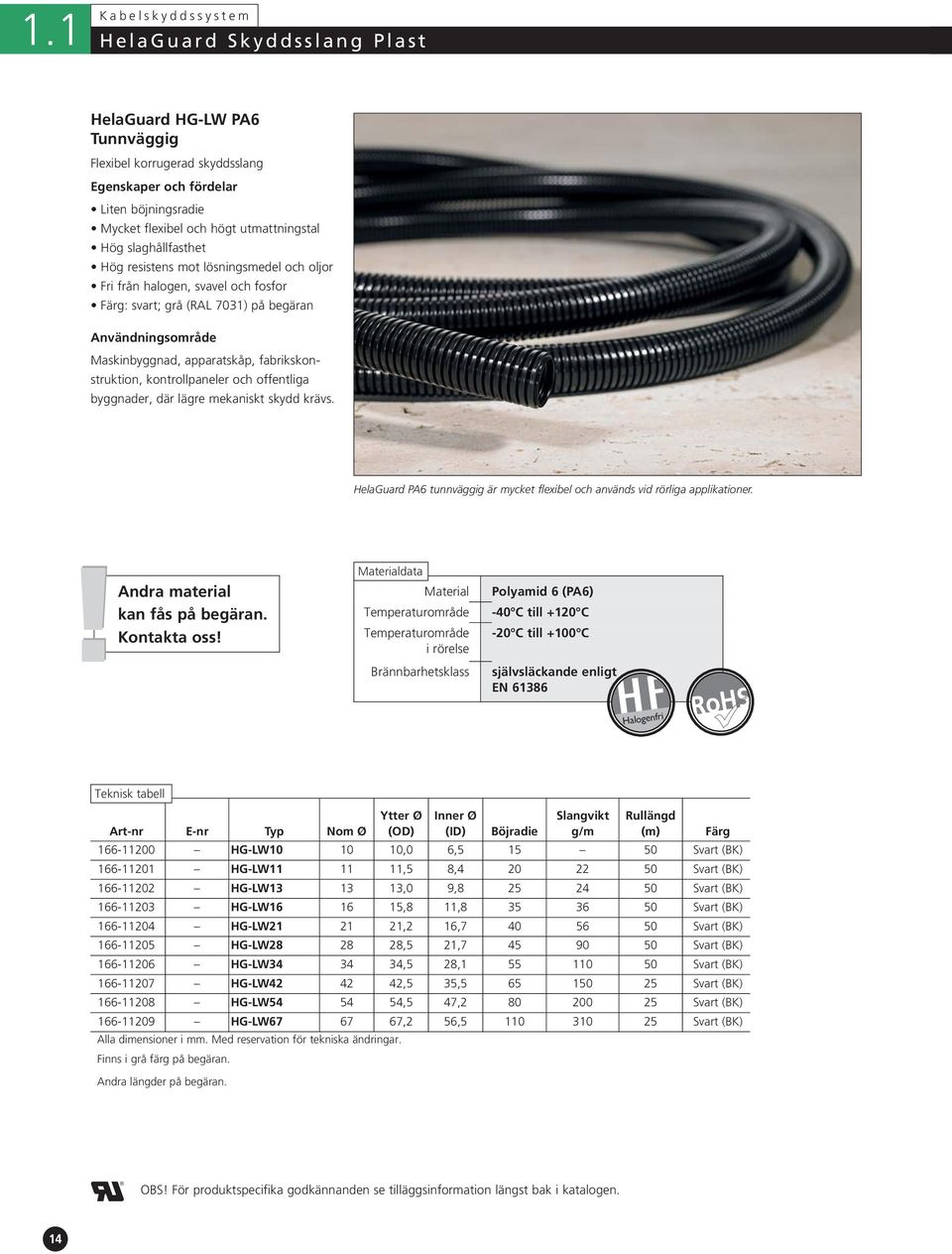

14 1.1 Kabelskyddssystem Skyddsslang Plast HG-LW PA6 Tunnväggig Flexibel korrugerad skyddsslang Liten böjningsradie Mycket flexibel och högt utmattningstal Hög slaghållfasthet Färg: svart; grå (RAL 7031) på begäran Användningsområde Maskinbyggnad, apparatskåp, fabrikskonstruktion, kontrollpaneler och offentliga byggnader, där lägre mekaniskt skydd krävs. PA6 tunnväggig är mycket flexibel och används vid rörliga applikationer.! Andra material kan fås på begäran. Kontakta oss! i rörelse Polyamid 6 (PA6) -40 C till +120 C -20 C till +100 C självsläckande enligt EN Art-nr E-nr Typ Nom Ø Ytter Ø (OD) Inner Ø (ID) Böjradie Slangvikt g/m Rullängd (m) Färg HG-LW ,0 6, Svart (BK) HG-LW ,5 8, Svart (BK) HG-LW ,0 9, Svart (BK) HG-LW ,8 11, Svart (BK) HG-LW ,2 16, Svart (BK) HG-LW ,5 21, Svart (BK) HG-LW ,5 28, Svart (BK) HG-LW ,5 35, Svart (BK) HG-LW ,5 47, Svart (BK) HG-LW ,2 56, Svart (BK) Andra längder på begäran. 14

15 Kabelskyddssystem Skyddsslang Plast 1.1 Helaguard HT-HW PA6 Tjockväggig Flexibel skyddsslang för höga mekaniska krav Hög mekanisk styrka Nötningsresistent Hög slaghållfasthet Färg: svart (UV-resistent) Användningsområde Högproduktiva maskinbyggnationer, fabrikskonstruktioner och offentliga byggnader där en hög mekanisk styrka krävs. När högt mekaniskt skydd behövs: Helaguard PA6.! Andra material kan fås på begäran. Kontakta oss! Polyamid 6 (PA6) -40 C till +120 C UL94 V2 Art-nr E-nr Typ Nom Ø Ytter Ø (OD) Inner Ø (ID) Böjradie Slangvikt g/m Rullängd (m) Färg HG-HW ,0 9, Svart (BK) HG-HW ,8 11, Svart (BK) HG-HW ,2 15, Svart (BK) HG-HW ,5 21, Svart (BK) HG-HW ,5 26, Svart (BK) HG-HW ,5 34, Svart (BK) HG-HW ,5 46, Svart (BK) Andra längder på begäran. 15

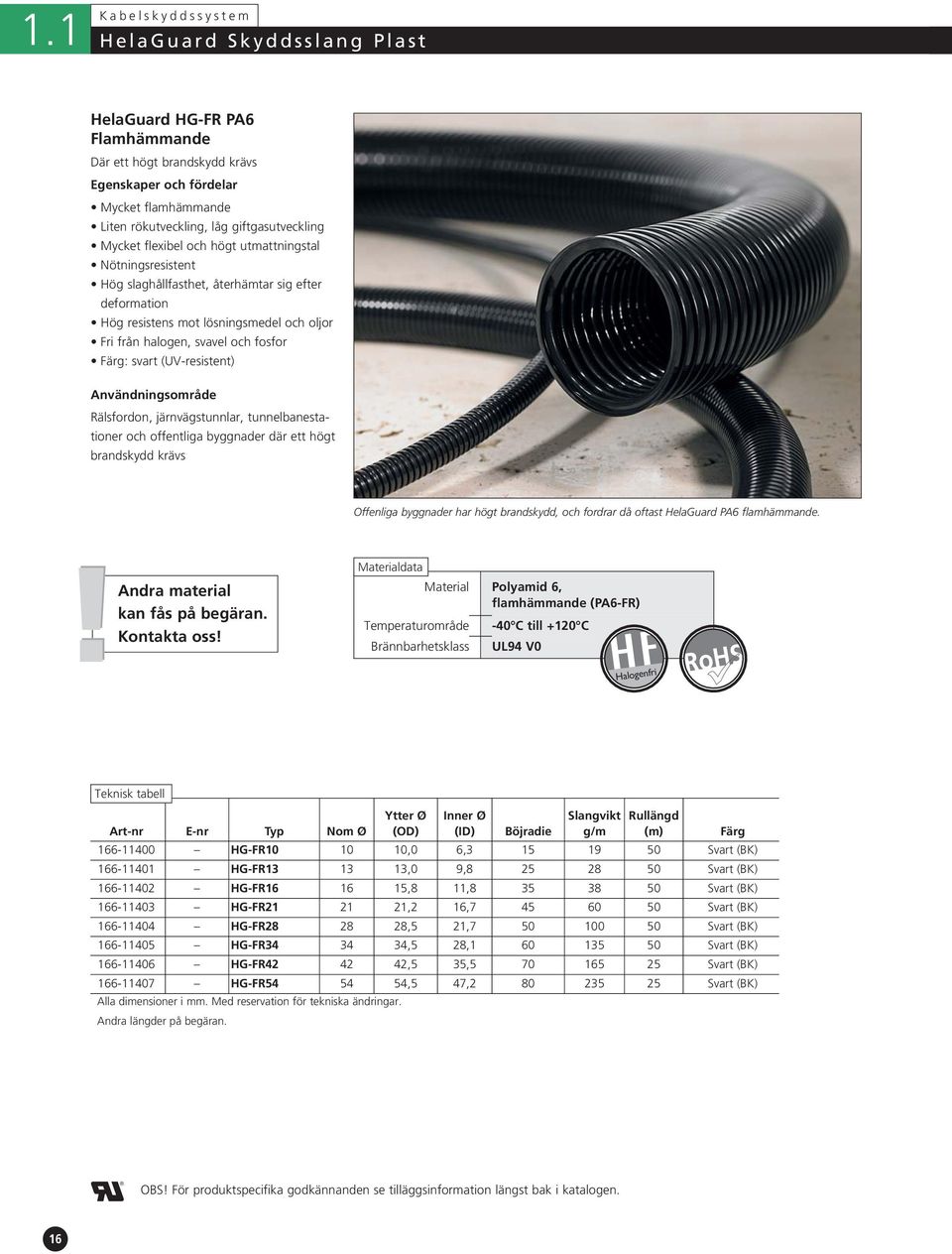

16 1.1 Kabelskyddssystem Skyddsslang Plast HG-FR PA6 Flamhämmande Där ett högt brandskydd krävs Mycket flamhämmande Liten rökutveckling, låg giftgasutveckling Mycket flexibel och högt utmattningstal Nötningsresistent Hög slaghållfasthet, återhämtar sig efter deformation Färg: svart (UV-resistent) Användningsområde Rälsfordon, järnvägstunnlar, tunnelbanestationer och offentliga byggnader där ett högt brandskydd krävs Offenliga byggnader har högt brandskydd, och fordrar då oftast PA6 flamhämmande.! Andra material kan fås på begäran. Kontakta oss! Polyamid 6, flamhämmande (PA6-FR) -40 C till +120 C UL94 V0 Art-nr E-nr Typ Nom Ø Ytter Ø (OD) Inner Ø (ID) Böjradie Slangvikt g/m Rullängd (m) Färg HG-FR ,0 6, Svart (BK) HG-FR ,0 9, Svart (BK) HG-FR ,8 11, Svart (BK) HG-FR ,2 16, Svart (BK) HG-FR ,5 21, Svart (BK) HG-FR ,5 28, Svart (BK) HG-FR ,5 35, Svart (BK) HG-FR ,5 47, Svart (BK) Andra längder på begäran. 16

17 Kabelskyddssystem Skyddsslang Plast 1.1 HG-HI Standardslang PA12 Flexibel skyddsslang i PA12 för applikationer som kontinuerligt rör sig och böjs Högt utmattningstal Återhämtar sig efter deformation Goda mekaniska egenskaper vid låga temperaturer Mycket resistent mot lösningsmedel och oljor Färg: svart (UV-resistent) Användningsområde Robotar, rälsfordon, maskinbyggnation, industri och konstruktion, överallt där kontinuerlig rörelse och böjning är ett krav. PA12 lämpar sig väl för robotar.! Andra material kan fås på begäran. Kontakta oss! Polyamid 12 (PA12) -50 C till +110 C självsläckande enligt EN Art-nr E-nr Typ Nom Ø Ytter Ø (OD) Inner Ø (ID) Böjradie Slangvikt g/m Rullängd (m) Färg HG-HI , Svart (BK) HG-HI ,8 11, Svart (BK) HG-HI ,2 16, Svart (BK) HG-HI ,5 21, Svart (BK) HG-HI ,5 28, Svart (BK) HG-HI ,5 35, Svart (BK) HG-HI ,5 47, Svart (BK) Andra längder på begäran. 17

18 1.1 Kabelskyddssystem Skyddsslang Plast HG-DC Dubbel slitsad skyddsslang Dubbel slitsad skyddsslang för retroaktiv anpassning Kan öppnas och stängas om och om igen Kablar kan införas i sidled Nötningsresistent Färg: svart (UV resistent) Användningsområde Kontrollpaneler, maskinbyggnation, fabriksbyggnader och överallt där retroaktiv anpassning är ett krav. PA6 dubbel slitsad skyddsslang, perfekt för retroaktiv anpassning.! Andra material kan fås på begäran. Kontakta oss! Polyamid 6 (PA6) -40 C till +110 C UL94 V2 Art-nr E-nr Typ Nom Ø Ytter Ø (OD) Inner Ø (ID) Böjradie Slangvikt g/m Rullängd (m) Färg HG-DC ,5 6, Svart (BK) HG-DC ,0 7, Svart (BK) HG-DC ,8 10, Svart (BK) HG-DC ,2 13, Svart (BK) HG-DC ,5 20, Svart (BK) HG-DC ,5 27, Svart (BK) HG-DC ,5 34, Svart (BK) HG-DC ,5 45, Svart (BK) Andra längder på begäran. 18

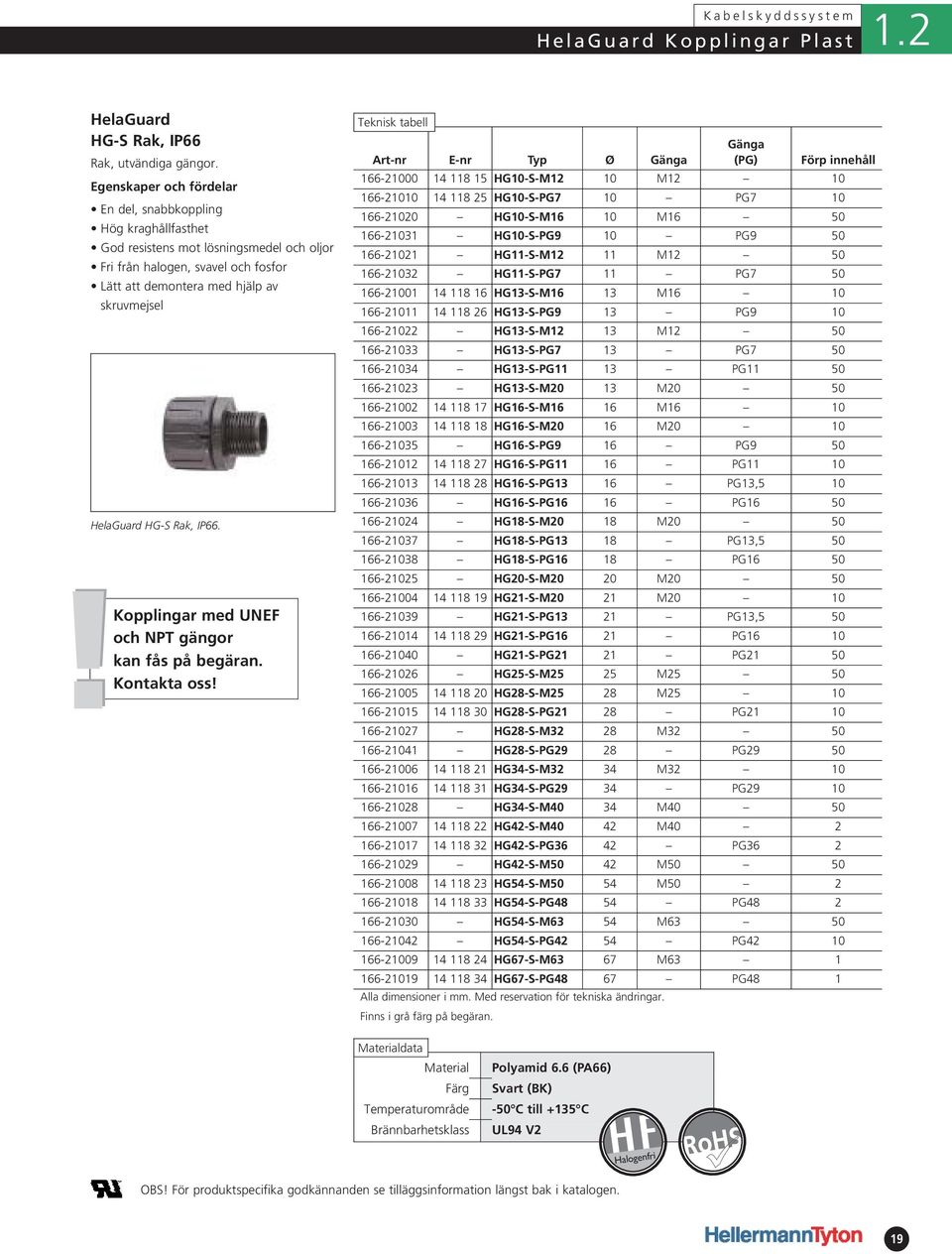

19 Kabelskyddssystem Kopplingar Plast 1.2 HG-S Rak, IP66 Rak, utvändiga gängor. God resistens mot lösningsmedel och oljor Lätt att demontera med hjälp av skruvmejsel HG-S Rak, IP66.!Kopplingar med UNEF och NPT gängor kan fås på begäran. Kontakta oss! Art-nr E-nr Typ Ø HG10-S-M12 10 M HG10-S-PG7 10 PG HG10-S-M16 10 M HG10-S-PG9 10 PG HG11-S-M12 11 M HG11-S-PG7 11 PG HG13-S-M16 13 M HG13-S-PG9 13 PG HG13-S-M12 13 M HG13-S-PG7 13 PG HG13-S-PG11 13 PG HG13-S-M20 13 M HG16-S-M16 16 M HG16-S-M20 16 M HG16-S-PG9 16 PG HG16-S-PG11 16 PG HG16-S-PG13 16 PG13, HG16-S-PG16 16 PG HG18-S-M20 18 M HG18-S-PG13 18 PG13, HG18-S-PG16 18 PG HG20-S-M20 20 M HG21-S-M20 21 M HG21-S-PG13 21 PG13, HG21-S-PG16 21 PG HG21-S-PG21 21 PG HG25-S-M25 25 M HG28-S-M25 28 M HG28-S-PG21 28 PG HG28-S-M32 28 M HG28-S-PG29 28 PG HG34-S-M32 34 M HG34-S-PG29 34 PG HG34-S-M40 34 M HG42-S-M40 42 M HG42-S-PG36 42 PG HG42-S-M50 42 M HG54-S-M50 54 M HG54-S-PG48 54 PG HG54-S-M63 54 M HG54-S-PG42 54 PG HG67-S-M63 67 M HG67-S-PG48 67 PG48 1 Polyamid 6.6 (PA66) Färg Svart (BK) -50 C till +135 C UL94 V2 19

20 1.2 Kabelskyddssystem Kopplingar Plast HGL-S Rak, IP68 Rak, utvändigt gängad med tätningshylsa Uppfyller IP66, IP67, IP68 och IP69k God resistens mot lösningsmedel och oljor HGL-S Rak med skarvtätning. Art-nr E-nr Typ Ø HGL13-S-M16 13 M HGL13-S-PG9 13 PG HGL16-S-M16 16 M HGL16-S-M20 16 M HGL16-S-PG9 16 PG HGL16-S-PG11 16 PG HGL16-S-PG13 16 PG13, HGL16-S-PG16 16 PG13, HGL21-S-M20 21 M HGL21-S-PG13 21 PG HGL21-S-PG16 21 PG HGL21-S-PG21 21 PG HGL28-S-M25 28 M HGL28-S-PG21 28 PG HGL28-S-M32 28 M HGL28-S-PG29 28 PG HGL34-S-M32 34 M HGL34-S-PG29 34 PG HGL34-S-M40 34 M HGL42-S-M40 42 M HGL42-S-PG36 42 PG HGL42-S-M50 42 M HGL54-S-M50 54 M HGL54-S-PG48 54 PG HGL54-S-M63 54 M HGL54-S-PG42 54 PG42 2!Kopplingar med UNEF och NPT gängor kan fås på begäran. Kontakta oss! Färg Polyamid 6.6 (PA66) Svart (BK) -50 C till +135 C UL94 V2 20

21 Kabelskyddssystem Kopplingar Plast 1.2 HG Vinkelkoppling, IP66 90 vinkelkoppling, utvändiga gängor HG Vinkelkoppling, IP66. Art-nr E-nr Typ Ø HG10-90-M12 10 M HG10-90-PG7 10 PG HG11-90-M12 11 M HG13-90-M16 13 M HG13-90-PG9 13 PG HG16-90-M16 16 M HG16-90-M20 16 M HG16-90-PG9 16 PG HG16-90-PG11 16 PG HG16-90-PG13 16 PG13, HG18-90-PG13 18 PG13, HG20-90-M20 20 M HG21-90-M20 21 M HG21-90-PG13 21 PG13, HG21-90-PG16 21 PG HG25-90-M25 25 M HG28-90-M25 28 M HG28-90-PG21 28 PG HG34-90-M32 34 M HG34-90-PG29 34 PG HG42-90-M40 42 M HG42-90-PG36 42 PG HG42-90-M50 42 M HG54-90-M50 54 M HG54-90-PG48 54 PG HG54-90-M63 54 M HG67-90-M63 67 M HG67-90-PG48 67 PG48 1!Kopplingar med UNEF och NPT gängor kan fås på begäran. Kontakta oss! Färg Polyamid 6.6 (PA66) Svart (BK) -50 C till +135 C UL94 V2 21
