Kabelskyddssystem. Utgiven: Maj 2013

Transkript

1

2 Kabelskyddssystem 3

3 3.1 Flexibel korrugerad slang Helawrap kabeluppsamling med tillbehör HWPP i polypropylen 168 HWClips 170 HWBase 170 HAT monteringsverktyg 171 Kabelspiral SBPE standard polyetelen 171 SBPA standard polyamid Kabeluppsamling Heladuct Flex Flätad skyddsstrumpa Helagaine kabelstrumpa HEGP standardpolyester 175 HEGPX högexpanderande polyester 176 HLB polyester, i dispenserboxar 177 Twist-In självomslutande polyesterstrumpa 178 Twist-In självomslutande polyesterstrumpa 5m längd 178 HELAHOOK öppningsbar polyesterstrumpa med kardborrestängning 179 HSG0 värmekap

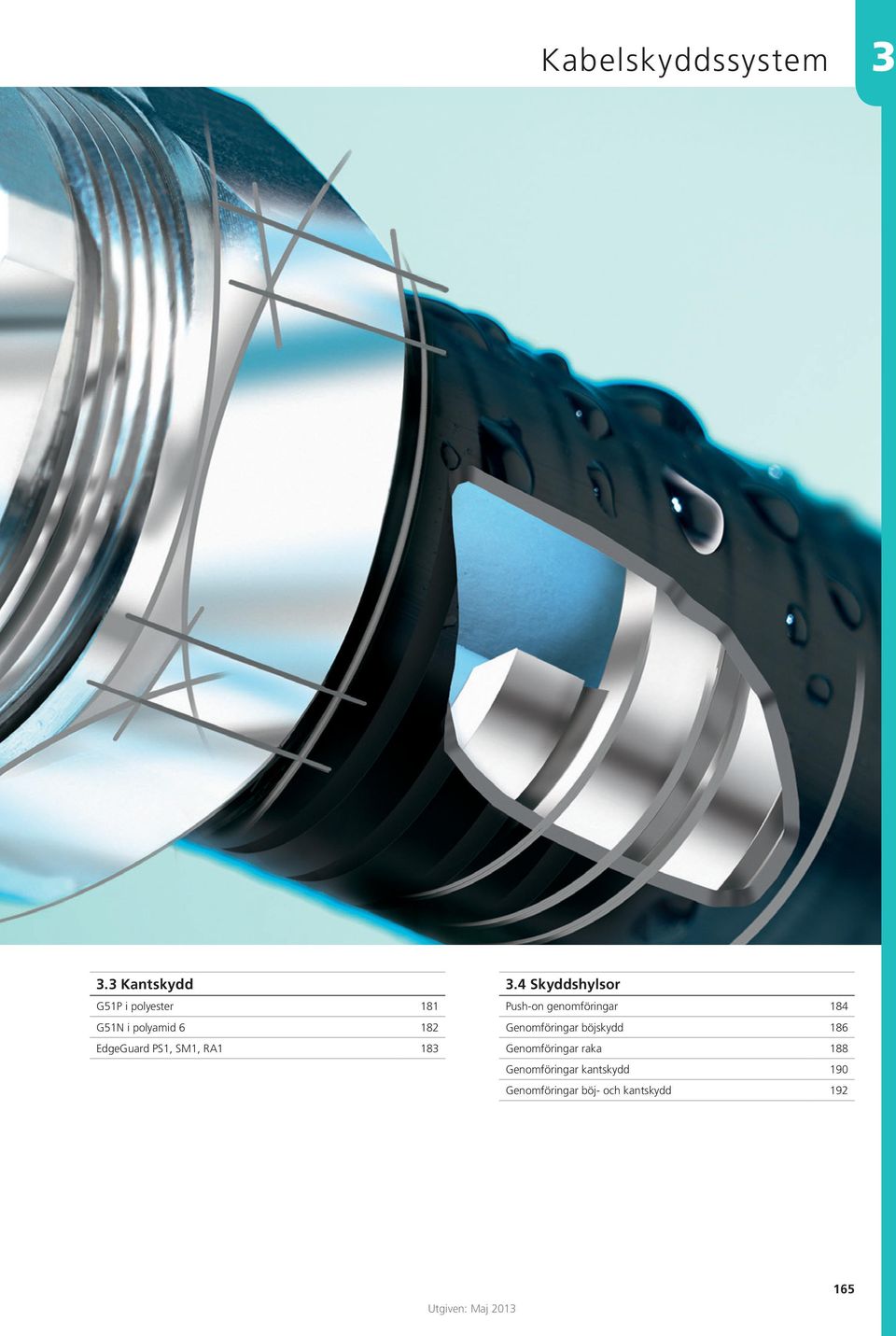

4 Kabelskyddssystem Kantskydd G51P i polyester 181 G51N i polyamid EdgeGuard PS1, SM1, RA Skyddshylsor Push-on genomföringar 184 Genomföringar böjskydd 186 Genomföringar raka 188 Genomföringar kantskydd 190 Genomföringar böj- och kantskydd

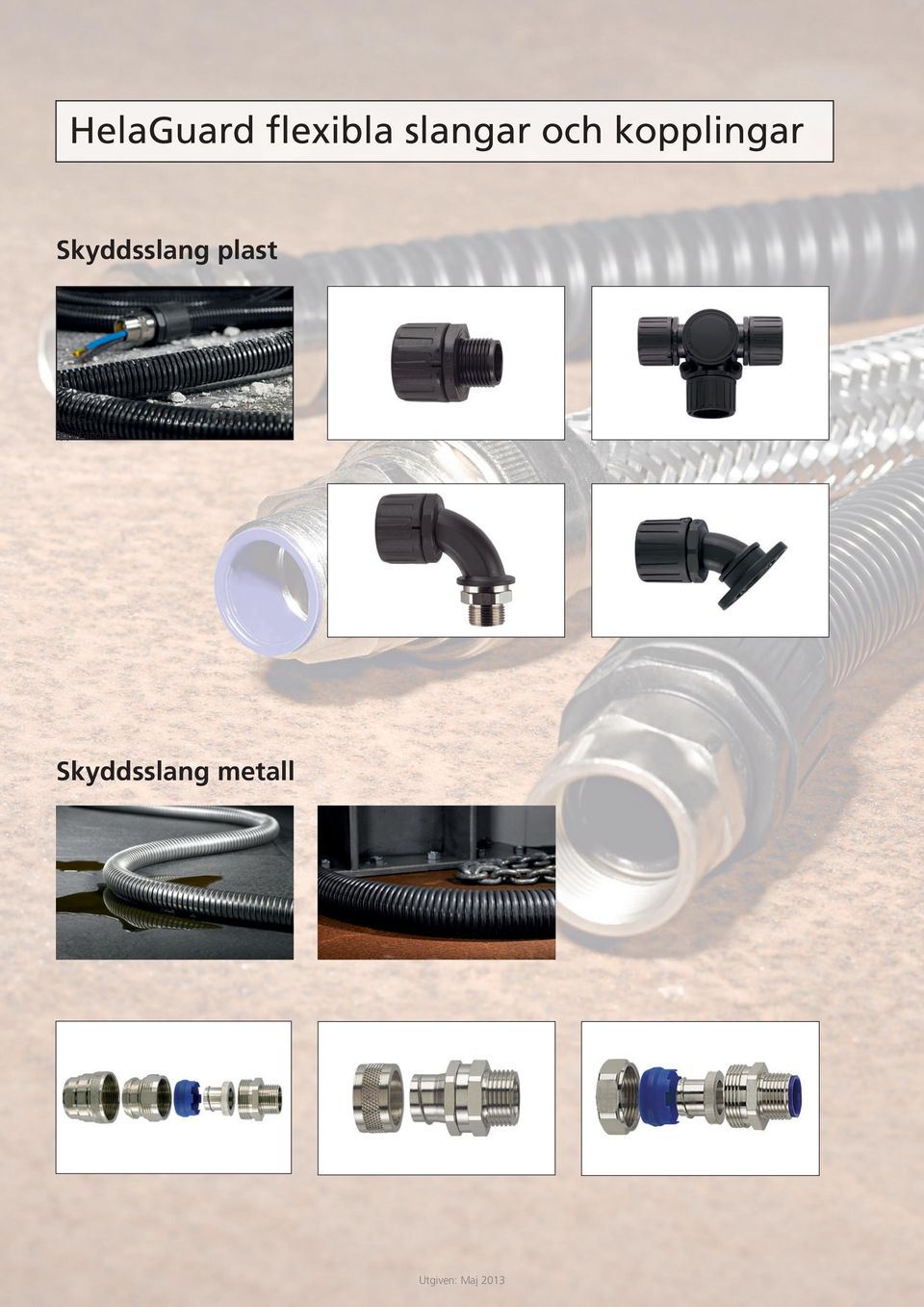

5 HelaGuard flexibla slangar och kopplingar Skyddsslang plast HelaGuard PA6 Standardslang för industriella applikationer. Skyddsslang metall

6 Kabelspiral Se ytterligare information i kapitel 3 i vår Produktkatalog Konstrktion. Till hemsidan!

7 3.1 Kabelskyddssystem Flexibel korrugerad slang Kabelskydd, Material: PP Helawrap HWPP Helawrap används till att bunta och skydda kablar inom den elektriska industrin, skåpbyggnation, maskintillverkning och fordonsindustri där rörelse och vibration är ett faktum. Helawrap i 25-meters längd är den perfekta tidsparande lösningen för industriella applikationer. Genom sitt excellenta flamskydd, är Helawrap i Polyamid 6 V0 det rätta produktvalet där brandskydd är av stor vikt, t ex i kollektivtrafik. Helawrap i praktiska 2-meters längder är designad för hem- och kontorsbruk. Den sätter stopp för kaoset av kablar kring PCn, TVn och HiFi-systemen. Perfekt lösning för buntning, skydd och uppsamling av kabelbuntar Snabb och enkel att tillämpa Gott nötningsskydd Speciell profil möjliggör förgrening av kabeln vid varje punkt Enkel att ta bort och återanvända Finns i flera färger och storlekar Appliceringsverktyg ingår Komplett kabelskyddssystem som passar hem och kontorsmiljöer. Material Temp. område Brännbarhetsklass Polypropylen (PP) -60 C till +110 C (+140 C korta stunder) UL94 HB Helawrap HWPP, praktiska 2 meterslängder, finns tillgänglig i två storlekar och tre färger. Lägg i en eller fler kablar i appliceringsverktyget. Helawrap i flamhämmande Polyamid 6 finns i vår Produktkatalog Konstruktion. Placera appliceringsverktyget i en av ändarna på Helawrap. För Helawrap över ditt kablage genom att dra appliceringsverktyget genom kabelskyddet

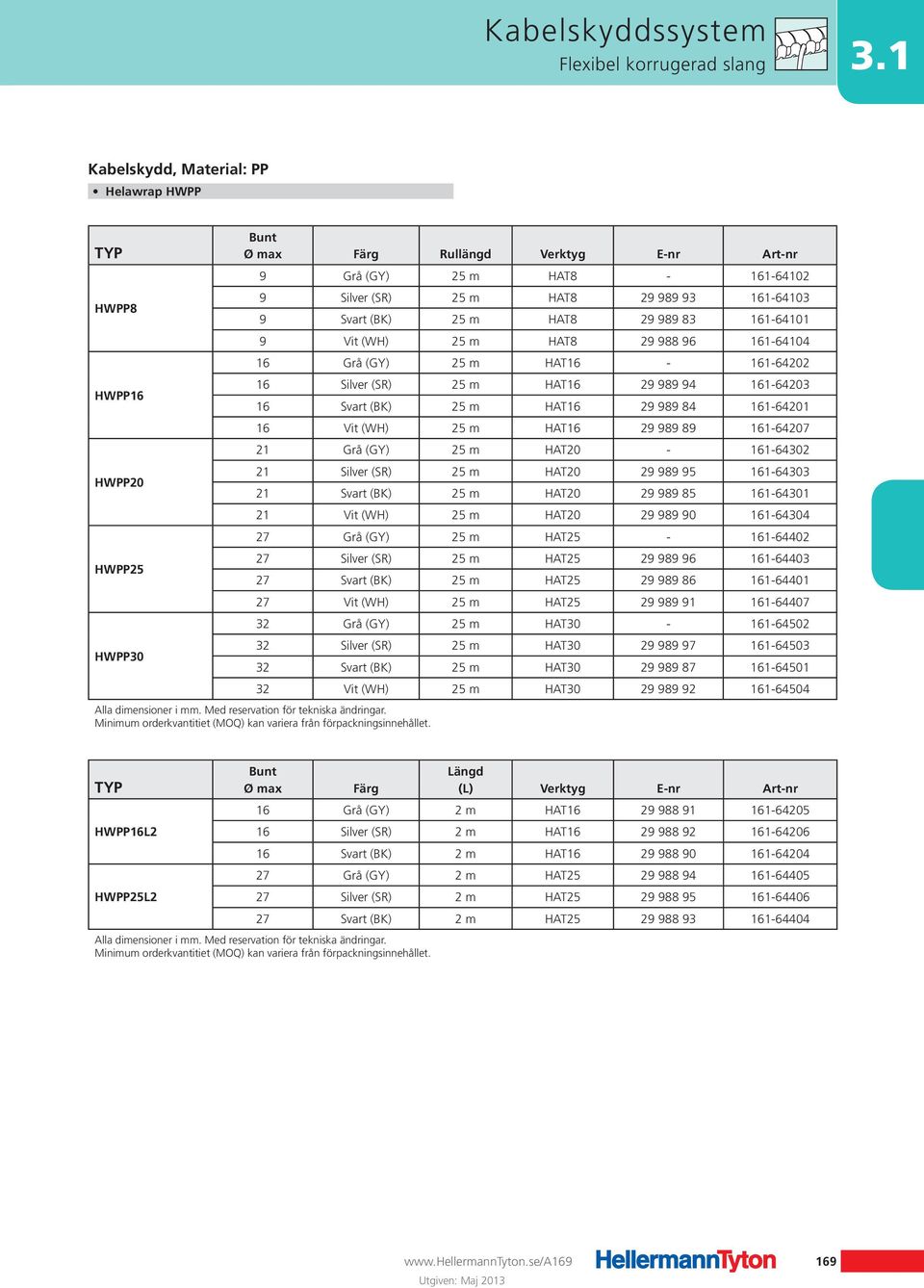

8 Kabelskyddssystem Flexibel korrugerad slang 3.1 Kabelskydd, Material: PP Helawrap HWPP HWPP8 HWPP16 HWPP20 HWPP25 HWPP30 Bunt Ø max Färg Rullängd Verktyg E-nr Art-nr 9 Grå (GY) 25 m HAT Silver (SR) 25 m HAT Svart (BK) 25 m HAT Vit (WH) 25 m HAT Grå (GY) 25 m HAT Silver (SR) 25 m HAT Svart (BK) 25 m HAT Vit (WH) 25 m HAT Grå (GY) 25 m HAT Silver (SR) 25 m HAT Svart (BK) 25 m HAT Vit (WH) 25 m HAT Grå (GY) 25 m HAT Silver (SR) 25 m HAT Svart (BK) 25 m HAT Vit (WH) 25 m HAT Grå (GY) 25 m HAT Silver (SR) 25 m HAT Svart (BK) 25 m HAT Vit (WH) 25 m HAT Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. HWPP16L2 HWPP25L2 Bunt Ø max Färg Längd (L) Verktyg E-nr Art-nr 16 Grå (GY) 2 m HAT Silver (SR) 2 m HAT Svart (BK) 2 m HAT Grå (GY) 2 m HAT Silver (SR) 2 m HAT Svart (BK) 2 m HAT Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

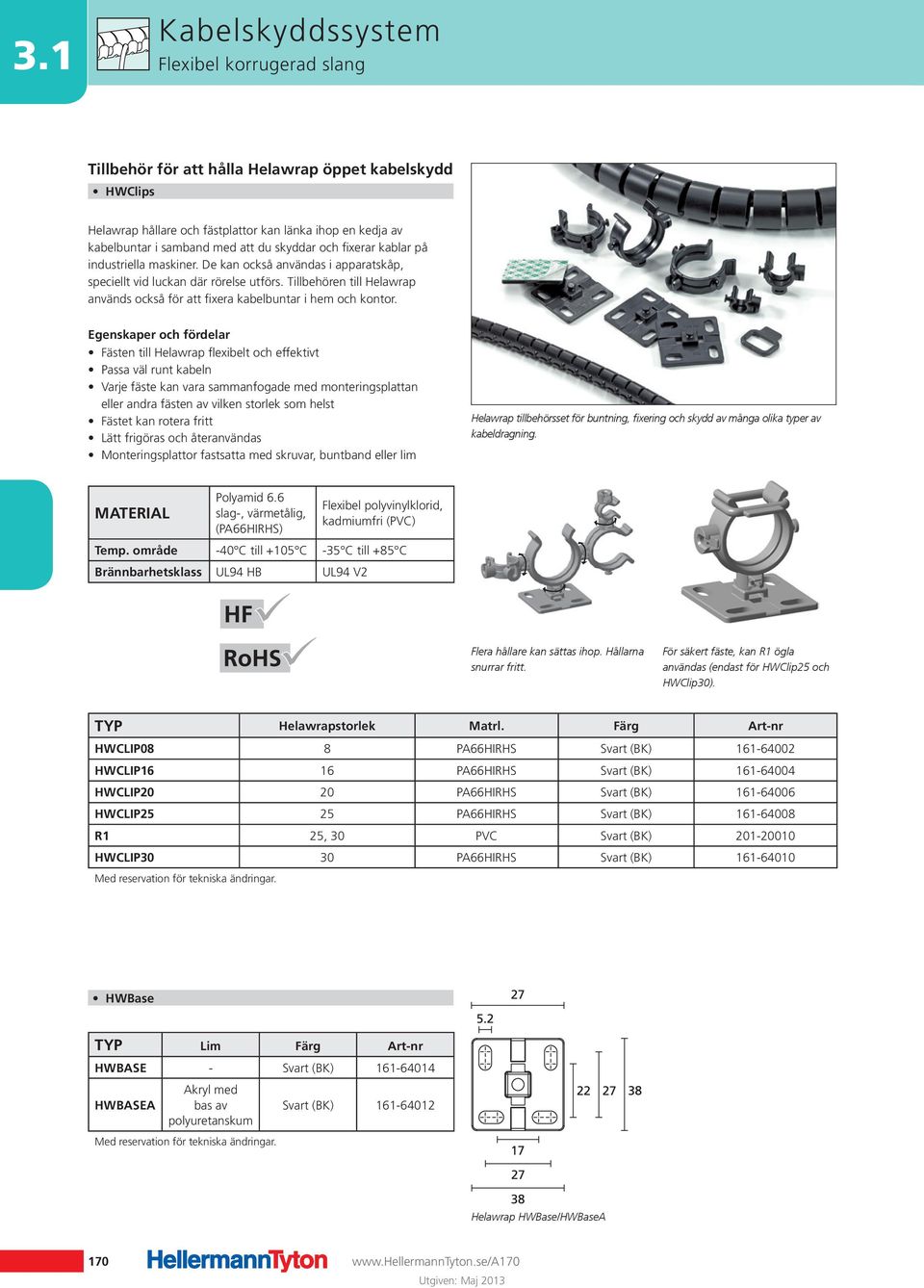

9 3.1 Kabelskyddssystem Flexibel korrugerad slang Tillbehör för att hålla Helawrap öppet kabelskydd HWClips Helawrap hållare och fästplattor kan länka ihop en kedja av kabelbuntar i samband med att du skyddar och fixerar kablar på industriella maskiner. De kan också användas i apparatskåp, speciellt vid luckan där rörelse utförs. Tillbehören till Helawrap används också för att fixera kabelbuntar i hem och kontor. Fästen till Helawrap flexibelt och effektivt Passa väl runt kabeln Varje fäste kan vara sammanfogade med monteringsplattan eller andra fästen av vilken storlek som helst Fästet kan rotera fritt Lätt frigöras och återanvändas Monteringsplattor fastsatta med skruvar, buntband eller lim Helawrap tillbehörsset för buntning, fixering och skydd av många olika typer av kabeldragning. Material Polyamid 6.6 slag-, värmetålig, (PA66HIRHS) Flexibel polyvinylklorid, kadmiumfri (PVC) Temp. område -40 C till +105 C -35 C till +85 C Brännbarhetsklass UL94 HB UL94 V2 Flera hållare kan sättas ihop. Hållarna snurrar fritt. För säkert fäste, kan R1 ögla användas (endast för HWClip25 och HWClip30). Helawrapstorlek Matrl. Färg Art-nr HWCLIP08 8 PA66HIRHS Svart (BK) HWCLIP16 16 PA66HIRHS Svart (BK) HWCLIP20 20 PA66HIRHS Svart (BK) HWCLIP25 25 PA66HIRHS Svart (BK) R1 25, 30 PVC Svart (BK) HWCLIP30 30 PA66HIRHS Svart (BK) Med reservation för tekniska ändringar. HWBase Lim Färg Art-nr HWBASE - Svart (BK) HWBASEA Akryl med bas av polyuretanskum Svart (BK) Med reservation för tekniska ändringar. Helawrap HWBase/HWBaseA 170

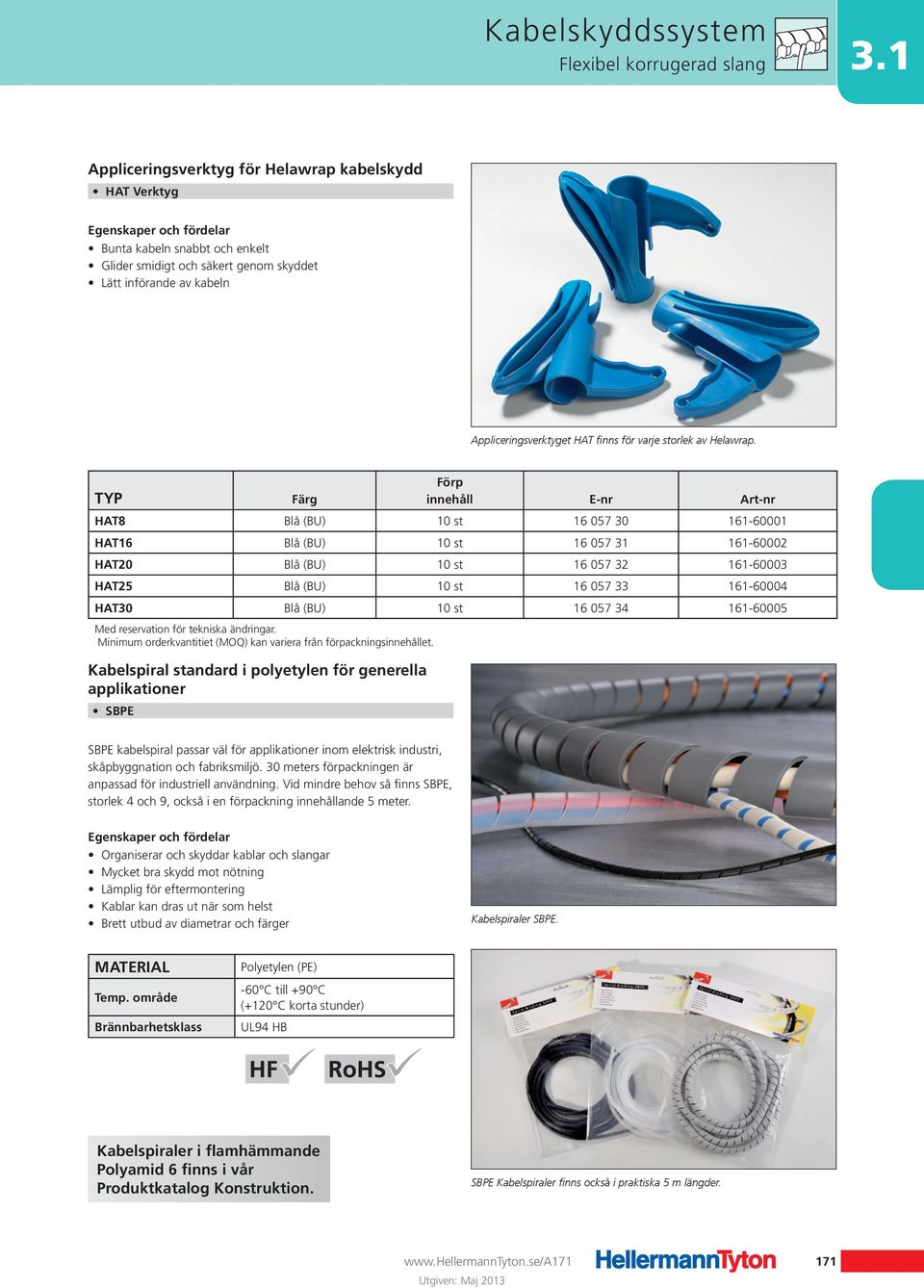

10 Kabelskyddssystem Flexibel korrugerad slang 3.1 Appliceringsverktyg för Helawrap kabelskydd HAT Verktyg Bunta kabeln snabbt och enkelt Glider smidigt och säkert genom skyddet Lätt införande av kabeln Appliceringsverktyget HAT finns för varje storlek av Helawrap. Färg Förp innehåll E-nr Art-nr HAT8 Blå (BU) 10 st HAT16 Blå (BU) 10 st HAT20 Blå (BU) 10 st HAT25 Blå (BU) 10 st HAT30 Blå (BU) 10 st Med reservation för tekniska ändringar. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Kabelspiral standard i polyetylen för generella applikationer SBPE SBPE kabelspiral passar väl för applikationer inom elektrisk industri, skåpbyggnation och fabriksmiljö. 30 meters förpackningen är anpassad för industriell användning. Vid mindre behov så finns SBPE, storlek 4 och 9, också i en förpackning innehållande 5 meter. Organiserar och skyddar kablar och slangar Mycket bra skydd mot nötning Lämplig för eftermontering Kablar kan dras ut när som helst Brett utbud av diametrar och färger Kabelspiraler SBPE. Material Temp. område Brännbarhetsklass Polyetylen (PE) -60 C till +90 C (+120 C korta stunder) UL94 HB Kabelspiraler i flamhämmande Polyamid 6 finns i vår Produktkatalog Konstruktion. SBPE Kabelspiraler finns också i praktiska 5 m längder

11 3.1 Kabelskyddssystem Flexibel korrugerad slang Kabelspiral standard i polyetylen för generella applikationer SBPE SBPE1.5 SBPE4 SBPE9 SBPE16 Nom Ø Väggtjockl (WT) Toppavst. (P) Bunt Ø min Bunt Ø max Färg Rullängd E-nr Art-nr 1,5 0,8 6,0 1,6 8 Grå (GY) 30 m ,5 0,8 6,0 1,6 8 Naturell (NA) 30 m ,5 0,8 6,0 1,6 8 Svart (BK) 30 m ,0 7, Grå (GY) 30 m ,0 7, Naturell (NA) 30 m ,0 7, Svart (BK) 30 m ,4 12, Grå (GY) 30 m ,4 12, Naturell (NA) 30 m ,4 12, Svart (BK) 30 m ,6 16, Grå (GY) 30 m ,6 16, Naturell (NA) 30 m ,6 16, Svart (BK) 30 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. SBPE4D SBPE9D Nom Ø Väggtjockl (WT) Toppavst. (P) Bunt Ø min Bunt Ø max Färg Rullängd E-nr Art-nr 4 1,0 7, Grå (GY) 5 m ,0 7, Naturell (NA) 5 m ,0 7, Svart (BK) 5 m ,4 12, Grå (GY) 5 m ,4 12, Naturell (NA) 5 m ,4 12, Svart (BK) 5 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

12 Kabelskyddssystem Flexibel korrugerad slang 3.1 Kabelspiral i polyamid för extra styrka och skydd mot nötning SBPA SBPA kabelspiraler används främst inom fordonsindustrin och hos kablagetillverkare. Organiserar och skyddar kablar och slangar Mycket bra skydd mot nötning Lämplig för eftermontering Kablar kan dras ut när som helst Brett utbud av diametrar och färger SPBA kabelspiraler ger gott nötningsskydd. Kabelspiraler i flamhämmande Polyamid 6 finns i vår Produktkatalog Konstruktion. Material Temp. område Brännbarhetsklass Polyamid 6 (PA6) -60 C till +95 C (+130 C korta stunder) UL94 HB Nom Ø Väggtjockl (WT) Toppavst. (P) Bunt Ø min Bunt Ø max Färg Rullängd Art-nr SBPA1.5 1,5 0,4 6,0 1,6 8 Naturell (NA) 30 m SBPA4 4 0,6 7, Naturell (NA) 30 m SBPA9 9 1,0 12, Naturell (NA) 30 m SBPA ,2 16, Naturell (NA) 30 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

13 3.1 Kabelskyddssystem Flexibel korrugerad slang Flexibelt kabelskydd Heladuct Flex Heladuct Flex är ett kabeuppsamlingssystem som ofta används i apparatskåp. Det används också inom möbelindustri. Det hjälper till att dölja kabelhärvor i kontor och inom industrin. Utrymmesbesparande kabeluppsamlingssystem Mycket flexibel, kan installeras på vinklar på 90 och högre Kablar sitter öppna och synliga Snabbmontage med skruv eller limremsor SK är med lim Heladuct Flex - platssparande kabeluppsamlare även vid vinkelapplikationer. Material Temp. område Lim Brännbarhetsklass Polypropylen (PP) -20 C till +70 C Syntetiskt gummi på skummad Polyetylen UL94 V0 (utan lim) Nom Ø Ant kablar Heladuct Flex x 0,75 6 x 1,50 Heladuct Flex20 20 Heladuct Flex x 0,75 67 x 0,75 Heladuct Flex x 1,50 50 x 1,50 81 x 1,50 Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. 4 x 2,50 14 x 2,50 34 x 2,50 60 x 2,50 Max kraft vid 70 C och 500 mm Färg Längd (L) Art-nr 100 Vit (WH) Vit (WH) Vit (WH) Vit (WH) Nom Ø Ant kablar Max kraft vid 70 C och 500 mm Färg Längd (L) Art-nr Heladuct Flex10SK 10 9 x 0,75 6 x 1,50 4 x 2, Vit (WH) Heladuct Flex20SK x 0,75 22 x 1,50 14 x 2, Vit (WH) Heladuct Flex30SK x 0,75 50 x 1,50 34 x 2, Vit (WH) Heladuct Flex40SK x 1,50 60 x 2, Vit (WH) Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

14 Kabelskyddssystem Flätad skyddsstrumpa 3.2 Flätad standardskyddsstrumpa av polyester Helagaine HEGP Helagaine flätad skyddsstrumpa HEGP används inom skåbyggnation, fordonssektorn, maskinkonstruktion samt generella elapplikationer. Tillverkad av kraftigt polyamidgarn Utmärkt nötningsbeständighet Mycket flexibel God yttäckning Helagaine flätad skyddsstrumpa HEGP. För att förhindra fransning, kan hylsan skäras med värmekapningverktyget HSG0, se sida 180. Skyddsstrumpor i flamresistent Polyetylen finns i vår Produktkatalog Konstruktion. Material Polyester (PET) Temp. område -50 C till +150 C (+220 C korta stunder) Smältpunkt +250 C Brännbarhetsklass UL94 V2, FMVSS-302 Godkännanden DIN Bunt Ø min Bunt Ø max Färg Rullängd E-nr Art-nr HEGP Svart (BK) 200 m HEGP Svart (BK) 200 m HEGP Svart (BK) 200 m HEGP Svart (BK) 100 m HEGP Svart (BK) 100 m HEGP Svart (BK) 100 m HEGP Svart (BK) 100 m HEGP Svart (BK) 100 m HEGP Svart (BK) 50 m HEGP Svart (BK) 50 m HEGP Svart (BK) 50 m HEGP Svart (BK) 50 m HEGP Svart (BK) 50 m Grå färg finns på begäran. Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

15 3.2 Kabelskyddssystem Flätad skyddsstrumpa Flätad skyddstrumpa i polyester, större expansion Helagaine HEGPX Använd Helagaine HEGPX överallt där en hög expansionsradie behövs. Helagaine HEGPX är särskilt lämplig inom fordonssektorn, tågindustrin samt vid mindre elektriska applikationer. Tillverkad av robust polyester Mycket flexibel Expansionsförhållande 3:1 Lätt att applicera över oregelbundna former God nötningsbeständighet Helagaine HEGPX flätad skyddsstrumpa. För att förhindra fransning, kan hylsan skäras med värmekapningverktyget HSG0, se sida 180. Skyddsstrumpor i flamresistent Polyetylen finns i vår Produktkatalog Konstruktion. Material Temp. område Smältpunkt Brännbarhetsklass Godkännanden Polyester (PET) -50 C till +150 C (+220 C korta stunder) +250 C UL94 V2, FMVSS-302 DIN , UL-Recognized Bunt Ø min Bunt Ø max Färg Rullängd Art-nr HEGPX Svart (BK) 200 m HEGPX Svart (BK) 100 m HEGPX Svart (BK) 100 m HEGPX Svart (BK) 100 m HEGPX Svart (BK) 50 m HEGPX Svart (BK) 50 m Grå färg finns på begäran. Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

16 Kabelskyddssystem Flätad skyddsstrumpa 3.2 Flätad skyddsstrumpa, standard, i box Helagaine HLB Den praktiska dispenserboxen, samt ett brett område av applikationer med endast några få storlekar, gör Helagaine HLB passande både hemma och professionellt. Kablar i HiFi system, presentationsutrustning eller inom industrin kan kablar skyddas effektivt. Helagaine skyddar kablar mot nötning. Praktiska, platsbesparande 10m dispenserboxar Expansion 3:1 Diametrar från 5 mm till 54 mm Tre storlekar för mycket stort antal tillämpningar För att förhindra fransning, kan hylsan skäras med värmekapningverktyget HSG0, se sida 180. Helagaine HLB: Expansionen gör det möjligt. Endast tre storlekar, i en praktisk box, för nästan alla standard diametrar. Material Temp. område Smältpunkt Polyester (PET) -50 C till +150 C (+220 C korta stunder) +250 C Inner Ø (ID) Bunt Ø min Bunt Ø max Färg Rullängd E-nr Art-nr HLB Svart (BK) 10,0 m HLB Svart (BK) 10,0 m HLB Svart (BK) 10,0 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

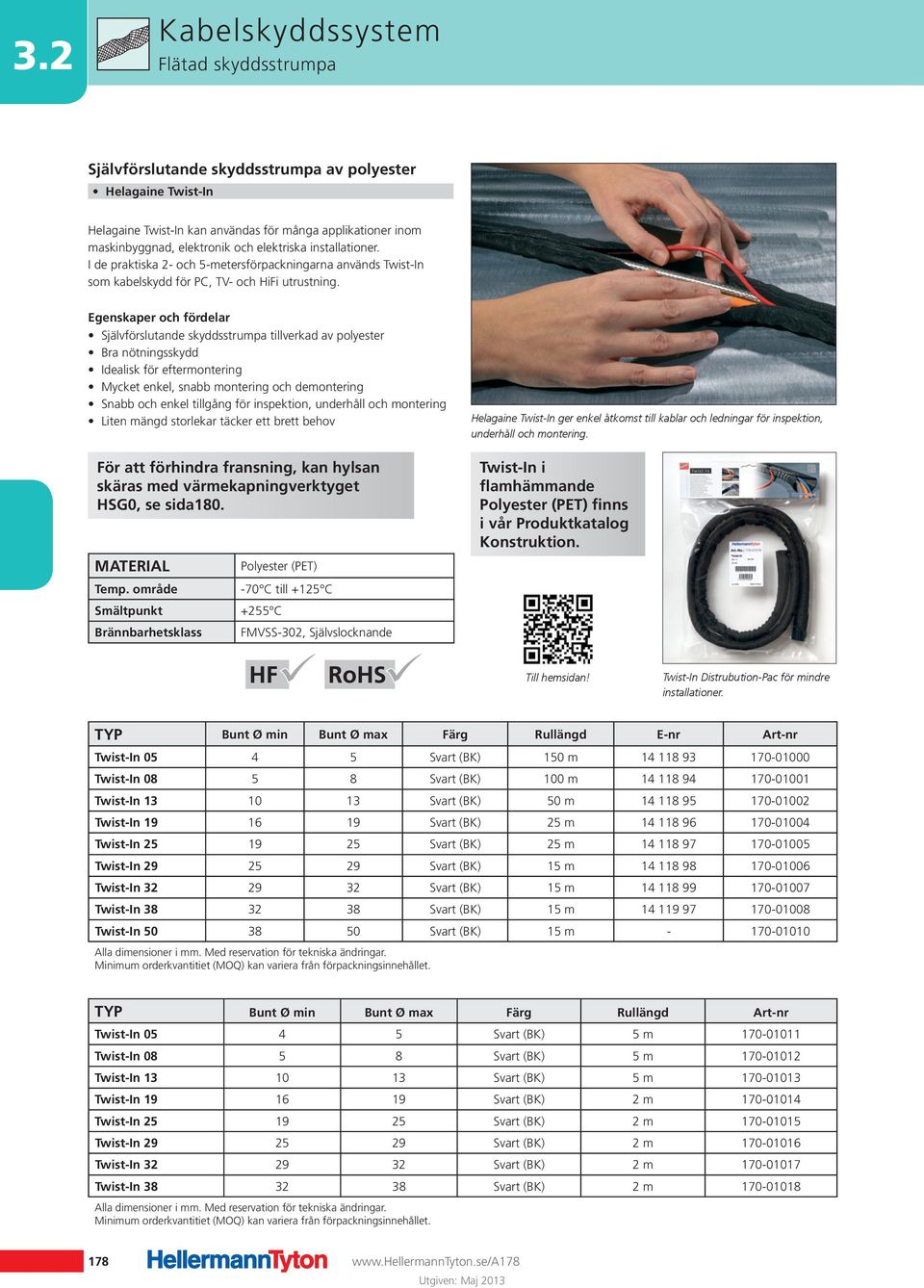

17 3.2 Kabelskyddssystem Flätad skyddsstrumpa Självförslutande skyddsstrumpa av polyester Helagaine Twist-In Helagaine Twist-In kan användas för många applikationer inom maskinbyggnad, elektronik och elektriska installationer. I de praktiska 2- och 5-metersförpackningarna används Twist-In som kabelskydd för PC, TV- och HiFi utrustning. Självförslutande skyddsstrumpa tillverkad av polyester Bra nötningsskydd Idealisk för eftermontering Mycket enkel, snabb montering och demontering Snabb och enkel tillgång för inspektion, underhåll och montering Liten mängd storlekar täcker ett brett behov För att förhindra fransning, kan hylsan skäras med värmekapningverktyget HSG0, se sida180. Material Temp. område Smältpunkt Brännbarhetsklass Polyester (PET) -70 C till +125 C +255 C FMVSS-302, Självslocknande Helagaine Twist-In ger enkel åtkomst till kablar och ledningar för inspektion, underhåll och montering. Twist-In i flamhämmande Polyester (PET) finns i vår Produktkatalog Konstruktion. Till hemsidan! Twist-In Distrubution-Pac för mindre installationer. Bunt Ø min Bunt Ø max Färg Rullängd E-nr Art-nr Twist-In Svart (BK) 150 m Twist-In Svart (BK) 100 m Twist-In Svart (BK) 50 m Twist-In Svart (BK) 25 m Twist-In Svart (BK) 25 m Twist-In Svart (BK) 15 m Twist-In Svart (BK) 15 m Twist-In Svart (BK) 15 m Twist-In Svart (BK) 15 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Bunt Ø min Bunt Ø max Färg Rullängd Art-nr Twist-In Svart (BK) 5 m Twist-In Svart (BK) 5 m Twist-In Svart (BK) 5 m Twist-In Svart (BK) 2 m Twist-In Svart (BK) 2 m Twist-In Svart (BK) 2 m Twist-In Svart (BK) 2 m Twist-In Svart (BK) 2 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

18 Kabelskyddssystem Flätad skyddsstrumpa 3.2 Återförslutbar skyddsslang för skydd av redan anslutna kablar HELAHOOK Helahook används i industriella maskiner, elektrisk apparatur, skeppsbyggen, rälsfordon samt inom flygindustrin. Helahook används även i bilar och kommersiella fordon. Den är en perfekt lösning för olika evenemangsorganisationer och varhelst där man behöver återanvända produkten flertalet gånger. Återförslutningsbart kabelskydd av polyester Mycket elastisk, sitter tätt omkring kablarna Kardorrefäste gör det lätt att öppna och stänga God nötningsbeständighet Helahook skyddsstrumpa ger flexibelt skydd och kan återanvändas flertalet gånger. Material Polyester (PET) Temp. område -50 C till +150 C kontinuerligt Brännbarhetsklass UL94 V2, FMVSS-302 Godkännanden NF F Till hemsidan! Bunt Ø min Bunt Ø max Färg Rullängd Art-nr HELAHOOK Svart (BK) 25 m HELAHOOK Svart (BK) 25 m HELAHOOK Svart (BK) 25 m HELAHOOK Svart (BK) 25 m HELAHOOK Svart (BK) 25 m Klipps i önskad längd. Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

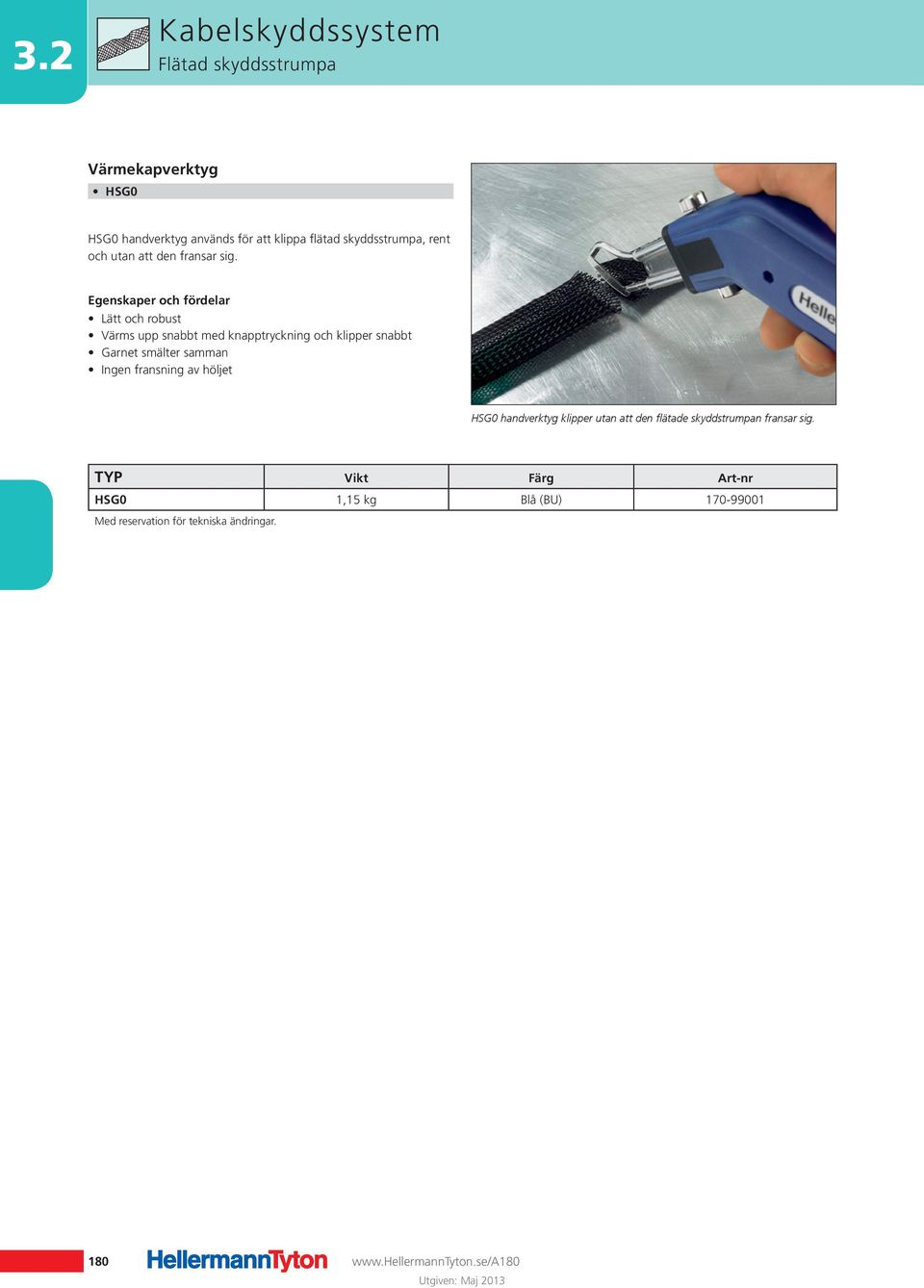

19 3.2 Kabelskyddssystem Flätad skyddsstrumpa Värmekapverktyg HSG0 HSG0 handverktyg används för att klippa flätad skyddsstrumpa, rent och utan att den fransar sig. Lätt och robust Värms upp snabbt med knapptryckning och klipper snabbt Garnet smälter samman Ingen fransning av höljet HSG0 handverktyg klipper utan att den flätade skyddstrumpan fransar sig. Vikt Färg Art-nr HSG0 1,15 kg Blå (BU) Med reservation för tekniska ändringar

20 Kabelskyddssystem Kantskydd 3.3 Kabelskydd för skarpkantade passager Flexiform kantskydd Flexiform kantskydd används för att skydda ledningar som går genom skarpkantade passager. Mycket flexibel Enkelt och säkert montage utan lim Lättmonterad profil för effektivt skydd Optimalt skydd av kabel och ledningar vid plåtkanter. Temp. område Brännbarhetsklass -30 C till +80 C (+120 C i 200 tim) UL94 HB Godstjockl Bredd (W) Bredd (W2) Höjd (H) Höjd (H2) Matrl. Färg Art-nr G51PA 0,40-1,30 3,9 1,5 4,3 2,7 PE Naturell (NA) G51PB 1,30-2,10 4,6 2,4 4,3 2,7 PE Naturell (NA) G51PC 2,10-3,30 5,7 3,5 4,3 2,7 PE Naturell (NA) G51PAA 3,30-4,80 2,3 0,9 2,7 1,8 PE Naturell (NA) G51PD 3,30-4,80 8,4 5,1 6,2 4,3 PE Naturell (NA) G51PE 4,80-6,50 9,9 6,7 6,4 4,5 PE Naturell (NA) G51PF 6,50-8,10 11,4 8,3 6,8 4,8 PE Naturell (NA) G51PG 8,10-9,70 13,2 10,1 6,8 4,8 PE Naturell (NA) G51PH 9,70-12,90 16,4 13,2 6,8 4,8 PE Naturell (NA) Flexiform kantskydd är inte självhäftande och passar därför ej för ytterkanter. För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

21 3.3 Kabelskyddssystem Kantskydd Kabelskydd för skarpkantade passager Flexiform kantskydd Flexiform kantskydd används för att skydda ledningar som går genom skarpkantade passager. Mycket flexibel Enkelt och säkert montage utan lim Lättmonterad profil för effektivt skydd Temp. område -60 C till +95 C kontinuerligt, (+130 C i 200 tim) Brännbarhetsklass UL94 HB Godkännanden PAN 6480-A Godstjockl Bredd (W) Bredd (W2) Höjd (H) Höjd (H2) Matrl. Färg Förp innehåll G51NA 0,40-1,30 3,9 1,5 4,3 2,7 PA6 Naturell (NA) 25 m G51NB 1,30-2,10 4,6 2,4 4,3 2,7 PA6 Naturell (NA) 25 m G51NC 2,10-3,30 5,7 3,5 4,3 2,7 PA6 Naturell (NA) 25 m G51ND 3,30-4,80 8,4 5,1 6,2 4,3 PA6 Naturell (NA) 25 m G51NE 4,80-6,50 9,9 6,7 6,4 4,5 PA6 Naturell (NA) 25 m G51NF 6,50-8,10 11,4 8,3 6,8 4,8 PA6 Naturell (NA) 25 m G51NG 8,10-9,70 13,2 10,1 6,8 4,8 PA6 Naturell (NA) 25 m G51NH 9,70-12,90 16,4 13,2 6,8 4,8 PA6 Naturell (NA) 25 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet. Flexiform kantskydd är inte självhäftande och passar därför ej för ytterkanter. Art-nr För produktspecifika godkännanden se tilläggsinformation längst bak i katalogen

22 Kabelskyddssystem Kantskydd 3.3 Korrugerat kantskydd EdgeGuard EdgeGuard används för att skydda kablar som dras genom skarpa passager. Den kan också användas för att snygga till kanterna på paneler. Tillverkad av flexibel PVC Lätt att applicera Skyddar kablarna vid genomföringar EdgeGuard. Material Brännbarhetsklass Flexibel polyvinylklorid, kadmiumfri (PVC) UL94 HB SM1 RA1 PS1 Bredd (W) Bredd (W2) Bredd (W4) Höjd (H) Höjd (H2) Färg Förp innehåll Art-nr PS1 1,2 0,6-5,0 3,15 Svart (BK) 75 m SM1 5,0 1,0 4,2 6,3 4,9 Svart (BK) 75 m RA1 6,4 2,4-7,1 5,6 Svart (BK) 75 m Minimum orderkvantitiet (MOQ) kan variera från förpackningsinnehållet

23 3.4 Kabelskyddssystem Skyddshylsor Push-On skydd Dessa hylsor är speciellt konstruerade för isolering och mekaniskt skydd för kontaktdon. De används i fordonselektronik och i elektriska system. Skyddar effektivt mot strilande vatten Flexibel och lätt att applicera Hög motståndskraft mot kemikalier, miljöeffekter och åldrande Skyddande hylsor i många storlekar. Material PVC, flamhämmande Polyvinylklorid (PVC) Polyetylen (PE) Temp. område -30 C till +60 C -10 C till +70 C Shore A 56±5 70±5 nom. 45 Brännbarhetsklass UL94 V0 UL94 HB Skiss Matrl. Färg Art-nr PVC Naturell (NA) HV4819 PVC Svart (BK) PVC Naturell (NA) HV4820 PVC Svart (BK) PVC Naturell (NA) HV4823 PVC Svart (BK) HV4825 PVC Naturell (NA) OP4827 PE Naturell (NA) OP4828 PE Naturell (NA)

24 Kabelskyddssystem Skyddshylsor 3.4 Push-On skydd HV4819 HV4820 HV4823 HV4825 OP4827 OP4828 HV4821 Skiss Matrl. Färg Art-nr HV4821 PVC-FR Naturell (NA) PVC-FR Svart (BK)

25 3.4 Kabelskyddssystem Skyddshylsor Böjskydd iskt användningsområde för böjskydd är för att skydda kablar mot öppningar i höljen. Håller kablar fria från veck och brott Ger extra dragavlastning Flexibel och lätt att applicera Hög motståndskraft mot kemikalier, yttre miljö och åldrande Material PVC, flamhämmande Temp. område -30 C till +60 C Shore A 56±5 Brännbarhetsklass UL94 V0 Skydd för kablar mot trassel och brott. Skiss Färg Art-nr Grå (GY) HV2101 Svart (BK) Vit (WH) HV2101A Svart (BK) HV2103 Svart (BK) HV2104 Svart (BK) HV2107 Svart (BK) HV2206 Svart (BK) HV2209 Svart (BK) HV2210 Svart (BK) HV2213 Svart (BK) HV2228 Svart (BK)

26 Kabelskyddssystem Skyddshylsor 3.4 Böjskydd HV2101 HV HV2101A HV HV2103 HV2210 HV2104 HV2213 HV2228 HV

27 3.4 Kabelskyddssystem Skyddshylsor Genomföringar Genomföringarna är speciellt konstruerade för mekaniskt skydd och böjning. Utmärkt dragavlastning Flexibel och lätt att applicera Hög motståndskraft mot kemikalier, miljöeffekter och åldrande Material PVC, flamhämmande Temp. område -30 C till +60 C Shore A 56±5 63±5 Brännbarhetsklass UL94 V0 UL94 HB Flexibel polyvinylklorid, kadmiumfri (PVC) Böj- och dragavlastningsskydd på hylsor. Skiss Ytter Ø (OD) Ytter Ø (OD2) Ytter Ø (OD3) Inner Ø (ID) Ø D2 Matrl. Färg Art-nr H125 9,0 6,0-4,0 3,5 PVC Svart (BK) H126 9,0 6,0-5,0 4,5 PVC Grå (GY) ,0 6,0-5,0 4,5 PVC Svart (BK) H321 8,5 7,0 8,5 6,0 5,5 PVC-FR Svart (BK) H3A 9,0 5,0 8,0 4,5 3,0 PVC-FR Svart (BK) H PVC-FR Svart (BK) H119 7,0 4,5 6,5 4,5 3,0 PVC-FR Svart (BK) H120 8,0 6,0 8,0 4,5 3,0 PVC-FR Svart (BK) H121 11,0 8,5-8,0 7,0 PVC-FR Svart (BK)

28 Kabelskyddssystem Skyddshylsor 3.4 Genomföringar H125/H126 H119. H120 H121 H321 H4202 H3A 189

29 3.4 Kabelskyddssystem Skyddshylsor Kantskydd De skyddande push-on kantskydden är konstruerade för mekaniskt skydd. De tillämpas inom fordonselektronik och annan elektronik. Skyddar kablar mot skarpa kanter Extra dragavlastning Enkel att montera Resistent mot åldrande, kemikalier och yttre miljö Skyddande genomföringar. Material PVC, flamhämmande Polyvinylklorid (PVC) Temp. område -30 C till +60 C Shore A 56±5 70±5 Brännbarhetsklass UL94 V0 UL94 HB HV1101 HV1201 till HV1218 HV1301 till HV1305 HV1401 HV1402 HV1502 till OP1503 HV1606 till HV1608 HV1606 till HV1608 HV1606 till HV

30 Kabelskyddssystem Skyddshylsor 3.4 Kantskydd Skiss Bunt Ø max Hål Ø (FH) Inner Ø (ID) Höjd (H) Höjd (H2) Matrl. Färg Art-nr HV ,5 19,0 12,0 10,0 1,6 PVC-FR Svart (BK) HV1212 9,0 6,0 4,0 7,0 1,0 PVC-FR Svart (BK) HV1201 9,5 6,4 4,0 5,6 1,6 PVC-FR Svart (BK) HV1201B 9,5 6,4 4,0 6,5 2,5 PVC-FR Svart (BK) HV ,0 8,0 6,0 5,0 1,0 PVC-FR Svart (BK) HV ,0 9,0 4,0 5,5 1,5 PVC-FR Svart (BK) HV ,0 9,5 8,0 8,0 1,5 PVC-FR Svart (BK) HV ,0 10,0 6,0 6,4 1,5 PVC-FR Svart (BK) HV ,0 10,0 6,0 9,0 4,0 PVC-FR Svart (BK) HV ,5 8,0 5,0 6,5 1,5 PVC-FR Svart (BK) HV ,0 9,0 6,0 10,5 2,0 PVC-FR Svart (BK) HV ,5 12,0 10,0 6,8 2,0 PVC-FR Svart (BK) HV ,5 12,0 10,0 8,8 4,0 PVC-FR Svart (BK) HV ,5 12,0 10,0 10,8 6,0 PVC-FR Svart (BK) HV ,5 13,5 10,0 8,7 4,0 PVC-FR Svart (BK) HV ,9 11,0 8,0 6,4 1,6 PVC-FR Svart (BK) HV ,9 11,0 8,0 7,0 1,0 PVC-FR Svart (BK) HV ,9 11,0 8,0 9,0 3,0 PVC-FR Svart (BK) HV ,9 11,0 8,0 10,8 6,0 PVC-FR Svart (BK) HV ,0 18,0 14,0 7,0 3,0 PVC-FR Svart (BK) ,0 18,0 14,0 7,0 3,0 PVC-FR Vit (WH) HV ,9 9,5 5,0 4,8 0,8 PVC-FR Svart (BK) HV ,0 18,5 6,0 7,0 2,0 PVC-FR Svart (BK) HV ,5 8,0 6,5 8,0 1,5 PVC Svart (BK) HV ,0 a25,0 17,0 11,0 3,0 PVC-FR Grå (GY) HV ,0 37,0 29,0 11,0 3,0 PVC-FR Grå (GY) HV ,0 52,0 44,0 11,0 3,0 PVC-FR Grå (GY)

31 3.4 Kabelskyddssystem Skyddshylsor Set med böj- och kantskydd HOT kit En blandning av böj- och kantskydd för konstruktion, reparationer och förbättringsarbeten i hemmet. Liten, men praktisk - Kit med böj- och kantskydd. MATeriAl PVC, flamhämmande Temp. område -30 C till +60 C Shore A 56±5 Brännbarhetsklass UL94 V0 HV2101 HV1201 HV2210 HV2213 HV1203 TyP innehåll kit Färg Art-nr HOT Kit 15 st böjbara dragavlastningar HV2101, 20 st dragavlastningar HV1201, 15 st böjbara dragavlastningar HV2210, 15 st böjbara dragavlastningar HV1203, 20 st dragavlastningar HV2213, 15 st böjbara dragavlastningar HV1208 Svart (BK)

32 Perfekt förpackningsstorlek för varje behov! SBPE Kabelspiraler finns också i praktiska 5 m längder. HIS-3 BAG finns tillänglig i sju färger och fyra storlekar. ShrinKit 321 Universal. Kontakta oss för mer information. HIS-A limbelagd. Hög flexibilitet och god vidhäftningsförmåga gör HelaTape Flex 15 till ett bra val för en mängd olika applikationer.
