2 Innehållsförteckning Diskmaskiner Espressomaskin 10 Inbyggnadshällar Inbyggnadsspisar 4 Inbyggnadsugnar 5 8 Installationsschema för Siemens inbyggnadsprodukter 3 Köksfläktar Kyl-/frysskåp Mikrovågsugnar 8 11 Värmelåda 10 Alltid till din tjänst Internet Välkommen att besöka vår hemsida där du kan läsa om det senaste från Siemens. Där finns information om mycket mer än våra produkter. Testa själv! Reservdelar i minst 10 år. Väljer du en hushållsapparat från Siemens köper du också kvalitet. Det betyder t ex att du kan vara säker på att det finns reservdelar till din apparat i minst 10 år efter det att du köpt den. Så här når du service. Stockholm (HK) (vxl) (felanmälan) (reservdelar) Göteborg Malmö Kundservice nära dig eller hos dig. En del i vår filosofi är att alltid kunna erbjuda bästa tänkbara service åt våra kunder. Vi har ett rikstäckande servicenät med kontrakterade verkstäder på ca 90 platser runtom i landet. Dit kan du lämna mindre hushållsapparater och dammsugare för service. De tyngre hushållsapparaterna som tvättoch diskmaskiner kommer vi hem till dig och ger service på. Vi finns för din trygghet. Den som väljer Siemens idag kan vara säker på att få modern teknik och hög kvalitet. Genom att bara erbjuda produkter med gedigen kvalitet har namnet Siemens kommit att förknippas med pålitlighet och säkerhet. Siemens har produkter som är så skonsamma mot miljön som möjligt. Ett antal innovationer har bidragit till sänkt el- och vattenförbrukning, eller till att vi idag endast tillverkar helt freonfria kylskåp. Dessutom kan nästan alla Siemens produkter återanvändas till 100%. Konsumentinformation, ring:

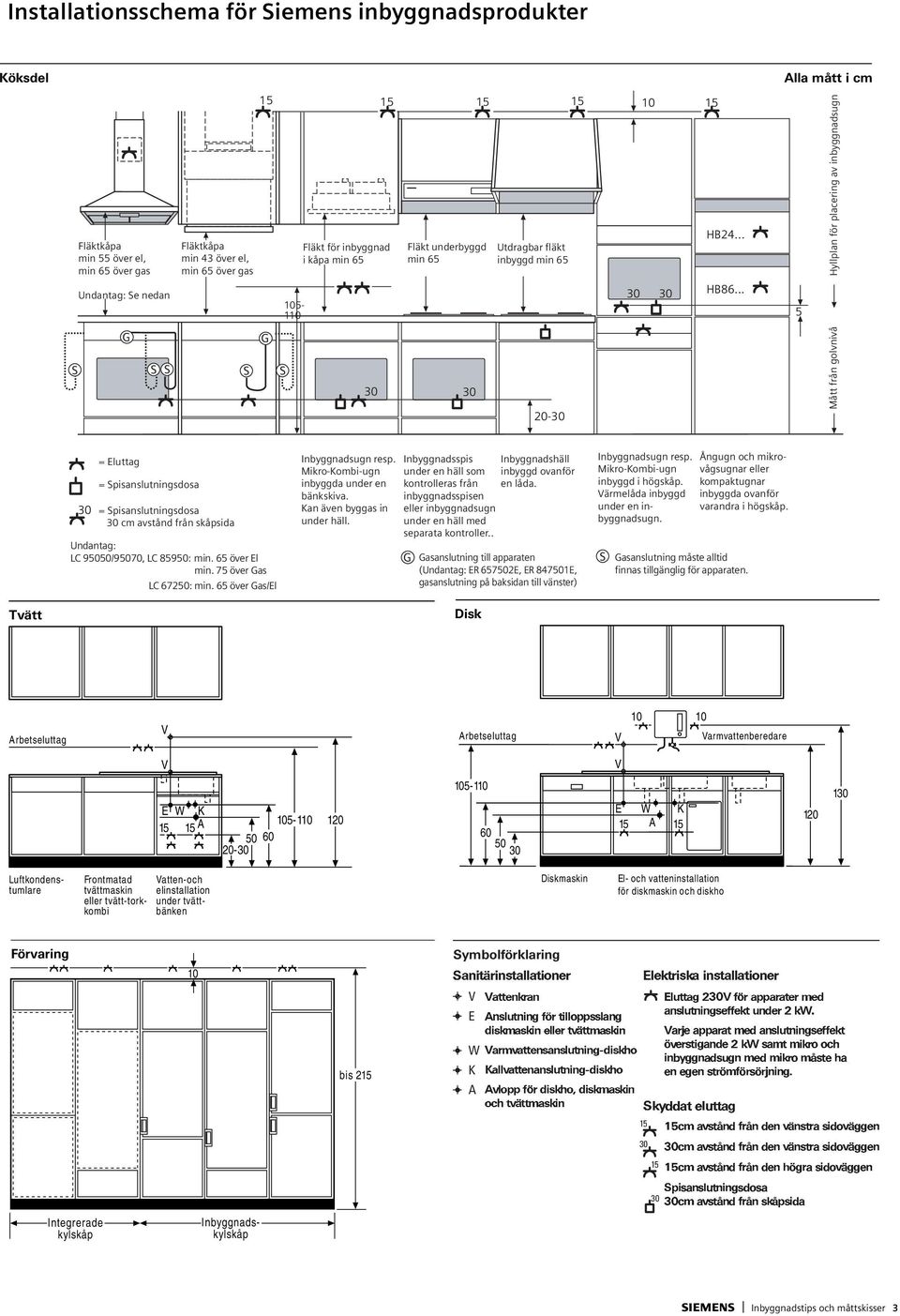

3 Installationsschema för Siemens inbyggnadsprodukter Köksdel Alla mått i cm Fläktkåpa min 55 över el, min 65 över gas Undantag: Se nedan Fläktkåpa min 43 över el, min 65 över gas Fläkt för inbyggnad i kåpa min Fläkt underbyggd min Utdragbar fläkt inbyggd min HB24... HB Mått från golvnivå Hyllplan för placering av inbyggnadsugn 30 = Eluttag = Spisanslutningsdosa = Spisanslutningsdosa 30 cm avstånd från skåpsida Undantag: LC 95050/95070, LC 85950: 65 över El 75 över Gas LC 67250: 65 över Gas/El Inbyggnadsugn resp. Mikro-Kombi-ugn inbyggda under en bänkskiva. Kan även byggas in under häll. Inbyggnadsspis Inbyggnadshäll under en häll som inbyggd ovanför kontrolleras från en låda. inbyggnadsspisen eller inbyggnadsugn under en häll med separata kontroller.. Gasanslutning till apparaten (Undantag: ER E, ER E, gasanslutning på baksidan till vänster) Inbyggnadsugn resp. Mikro-Kombi-ugn inbyggd i högskåp. Värmelåda inbyggd under en inbyggnadsugn. Ångugn och mikrovågsugnar eller kompaktugnar inbyggda ovanför varandra i högskåp. Gasanslutning måste alltid finnas tillgänglig för apparaten. Tvätt Disk Arbetseluttag V Arbetseluttag V Varmvattenberedare V V E W K A E W K 15 A Luftkondenstumlare Frontmatad tvättmaskin eller tvätt-torkkombi Vatten-och elinstallation under tvättbänken Diskmaskin El- och vatteninstallation för diskmaskin och diskho Förvaring 10 Symbolförklaring V E bis 215 W K A Integrerade kylskåp Inbyggnadskylskåp s Inbyggnadstips och måttskisser 3

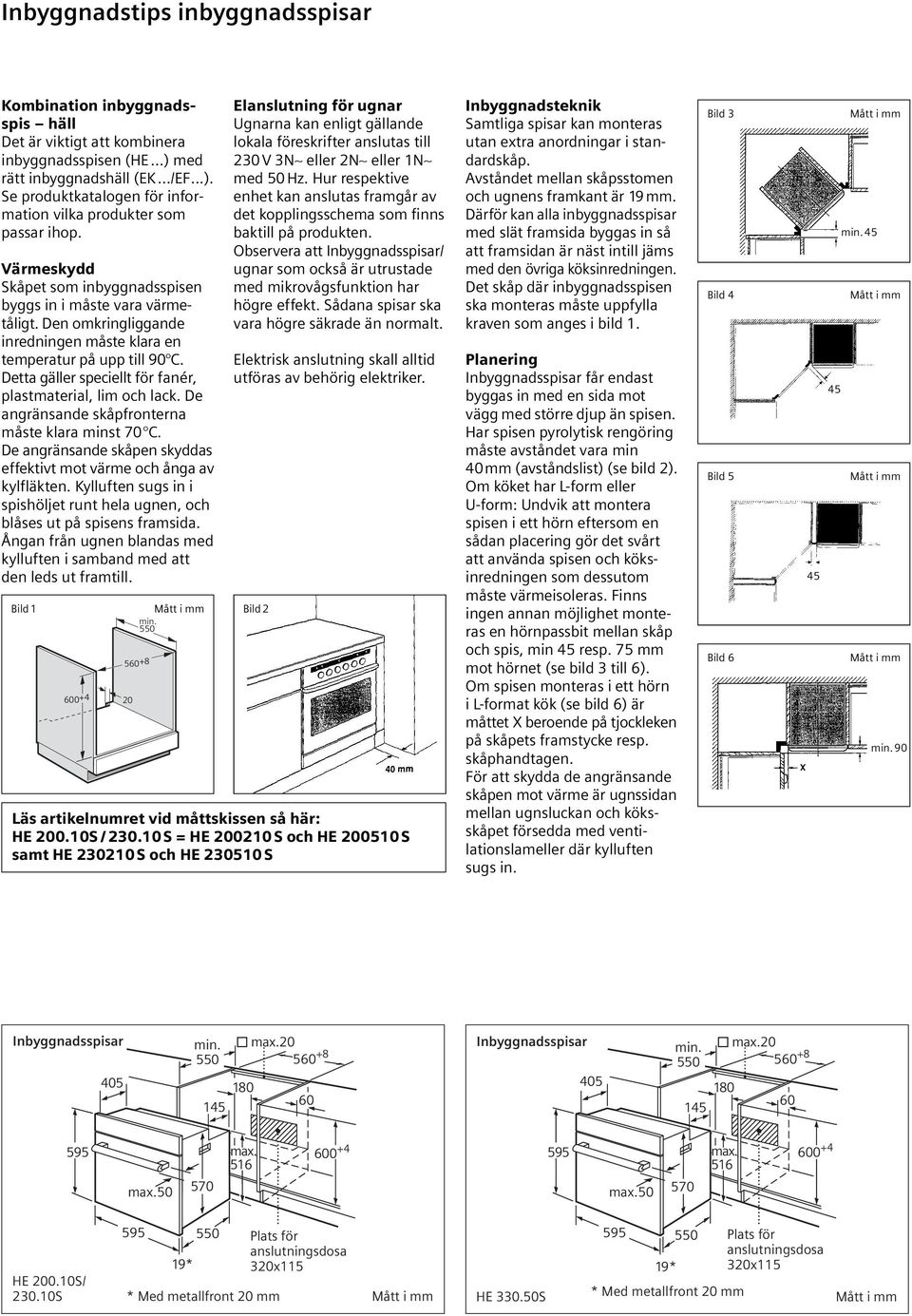

4 Inbyggnadstips inbyggnadsspisar Kombination inbyggnadsspis häll Det är viktigt att kombinera inbyggnadsspisen (HE ) med rätt inbyggnadshäll (EK /EF...). Se produktkatalogen för information vilka produkter som passar ihop. Värmeskydd Skåpet som inbyggnadsspisen byggs in i måste vara värmetåligt. Den omkringliggande inredningen måste klara en temperatur på upp till 90 C. Detta gäller speciellt för fanér, plastmaterial, lim och lack. De angränsande skåpfronterna måste klara minst 70 C. De angränsande skåpen skyddas effektivt mot värme och ånga av kylfläkten. Kylluften sugs in i spishöljet runt hela ugnen, och blåses ut på spisens framsida. Ångan från ugnen blandas med kylluften i samband med att den leds ut framtill. Bild Elanslutning för ugnar Ugnarna kan enligt gällande lokala föreskrifter anslutas till 230V 3N eller 2N eller 1N med 50Hz. Hur respektive enhet kan anslutas framgår av det kopplingsschema som finns baktill på produkten. Observera att Inbyggnadsspisar/ ugnar som också är utrustade med mikrovågsfunktion har högre effekt. Sådana spisar ska vara högre säkrade än normalt. Elektrisk anslutning skall alltid utföras av behörig elektriker. Bild2 Läs artikelnumret vid måttskissen så här: HE S / S = HE S och HE S samt HE S och HE S Inbyggnadsteknik Samtliga spisar kan monteras utan extra anordningar i standardskåp. Avståndet mellan skåpsstomen och ugnens framkant är 19mm. Därför kan alla inbyggnadsspisar med slät framsida byggas in så att framsidan är näst intill jäms med den övriga köksinredningen. Det skåp där inbyggnadsspisen ska monteras måste uppfylla kraven som anges i bild 1. Planering Inbyggnadsspisar får endast byggas in med en sida mot vägg med större djup än spisen. Har spisen pyrolytisk rengöring måste avståndet vara min 40mm (avståndslist) (se bild 2). Om köket har L-form eller U-form: Undvik att montera spisen i ett hörn eftersom en sådan placering gör det svårt att använda spisen och köksinredningen som dessutom måste värmeisoleras. Finns ingen annan möjlighet monteras en hörnpassbit mellan skåp och spis, min 45 resp. 75 mm mot hörnet (se bild 3 till 6). Om spisen monteras i ett hörn i L-format kök (se bild 6) är måttet X beroende på tjockleken på skåpets framstycke resp. skåphandtagen. För att skydda de angränsande skåpen mot värme är ugnssidan mellan ugnsluckan och köksskåpet försedda med ventilationslameller där kylluften sugs in. Bild 3 Bild 4 Bild 5 Bild Inbyggnadsspisar 405 max Inbyggnadsspisar 405 max max max max max Plats för anslutningsdosa 19* 320x115 HE S/ S * Med metallfront 20 mm HE S * * Med metallfront 20 mm Plats för anslutningsdosa 320x115

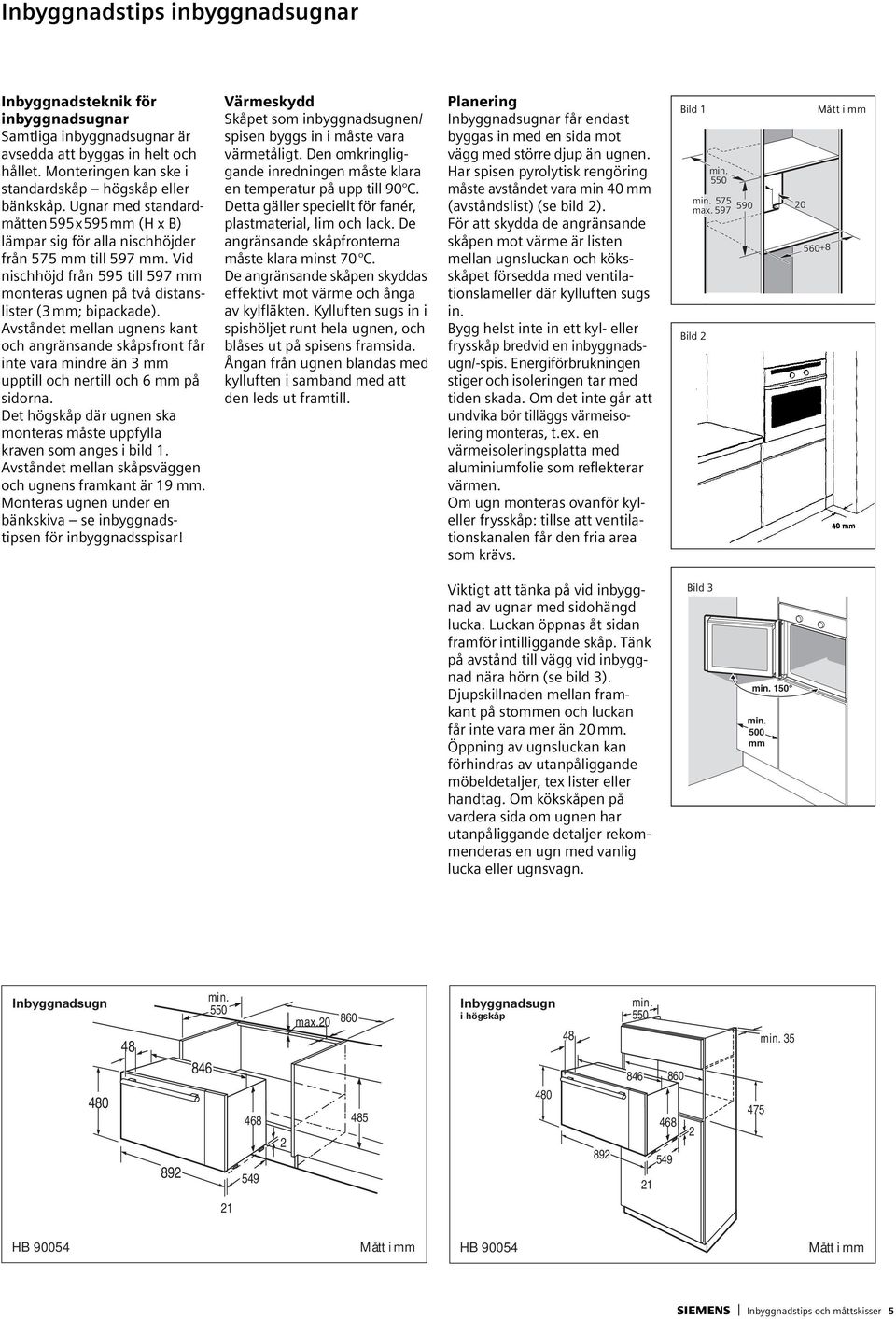

5 Inbyggnadstips inbyggnadsugnar Inbyggnadsteknik för inbyggnadsugnar Samtliga inbyggnadsugnar är avsedda att byggas in helt och hållet. Monteringen kan ske i standardskåp högskåp eller bänkskåp. Ugnar med standardmåtten 595x595mm (H x B) lämpar sig för alla nischhöjder från 575 mm till 597 mm. Vid nischhöjd från 595 till 597 mm monteras ugnen på två distanslister (3mm; bipackade). Avståndet mellan ugnens kant och angränsande skåpsfront får inte vara mindre än 3 mm upptill och nertill och 6 mm på sidorna. Det högskåp där ugnen ska monteras måste uppfylla kraven som anges i bild 1. Avståndet mellan skåpsväggen och ugnens framkant är 19 mm. Monteras ugnen under en bänkskiva se inbyggnadstipsen för inbyggnadsspisar! Värmeskydd Skåpet som inbyggnadsugnen/ spisen byggs in i måste vara värmetåligt. Den omkringliggande inredningen måste klara en temperatur på upp till 90 C. Detta gäller speciellt för fanér, plastmaterial, lim och lack. De angränsande skåpfronterna måste klara minst 70 C. De angränsande skåpen skyddas effektivt mot värme och ånga av kylfläkten. Kylluften sugs in i spishöljet runt hela ugnen, och blåses ut på spisens framsida. Ångan från ugnen blandas med kylluften i samband med att den leds ut framtill. Planering Inbyggnadsugnar får endast byggas in med en sida mot vägg med större djup än ugnen. Har spisen pyrolytisk rengöring måste avståndet vara min 40 mm (avståndslist) (se bild 2). För att skydda de angränsande skåpen mot värme är listen mellan ugnsluckan och köksskåpet försedda med ventilationslameller där kylluften sugs in. Bygg helst inte in ett kyl- eller frysskåp bredvid en inbyggnadsugn/-spis. Energiförbrukningen stiger och isoleringen tar med tiden skada. Om det inte går att undvika bör tilläggs värmeisolering monteras, t.ex. en värmeisoleringsplatta med aluminiumfolie som reflekterar värmen. Om ugn monteras ovanför kyleller frysskåp: tillse att ventilationskanalen får den fria area som krävs. Bild 1 Bild max Viktigt att tänka på vid inbyggnad av ugnar med sidohängd lucka. Luckan öppnas åt sidan framför intilliggande skåp. Tänk på avstånd till vägg vid inbyggnad nära hörn (se bild 3). Djupskillnaden mellan framkant på stommen och luckan får inte vara mer än 20mm. Öppning av ugnsluckan kan förhindras av utanpåliggande möbeldetaljer, tex lister eller handtag. Om kökskåpen på vardera sida om ugnen har utanpåliggande detaljer rekommenderas en ugn med vanlig lucka eller ugnsvagn. Bild mm Inbyggnadsugn max Inbyggnadsugn i högskåp HB HB s Inbyggnadstips och måttskisser 5

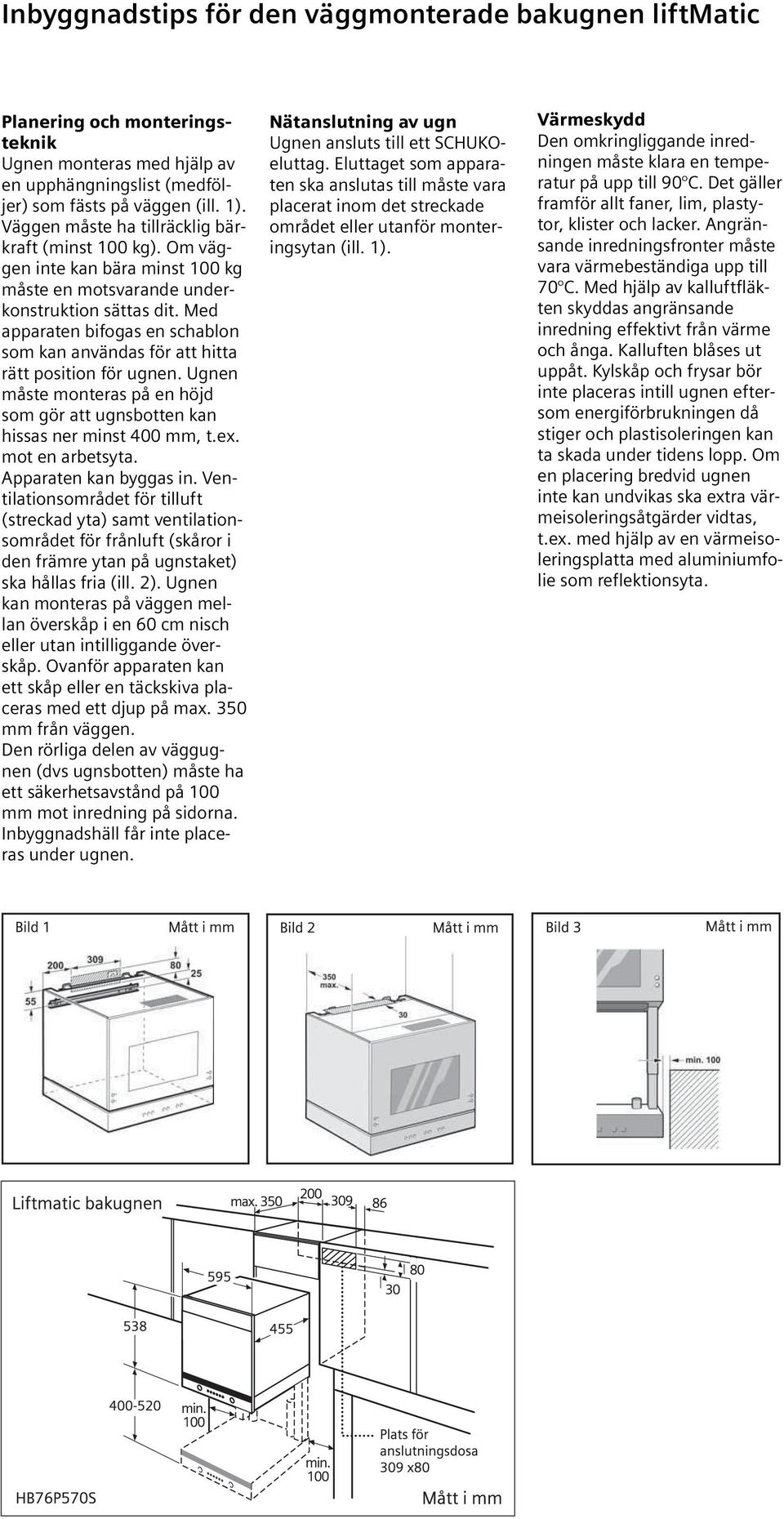

6 Inbyggnadstips för den väggmonterade bakugnen liftmatic Planering och monteringsteknik Ugnen monteras med hjälp av en upphängningslist (medföljer) som fästs på väggen (ill. 1). Väggen måste ha tillräcklig bärkraft (minst 100 kg). Om väggen inte kan bära minst 100 kg måste en motsvarande underkonstruktion sättas dit. Med apparaten bifogas en schablon som kan användas för att hitta rätt position för ugnen. Ugnen måste monteras på en höjd som gör att ugnsbotten kan hissas ner minst 400 mm, t.ex. mot en arbetsyta. Apparaten kan byggas in. Ventilationsområdet för tilluft (streckad yta) samt ventilationsområdet för frånluft (skåror i den främre ytan på ugnstaket) ska hållas fria (ill. 2). Ugnen kan monteras på väggen mellan överskåp i en 60 cm nisch eller utan intilliggande överskåp. Ovanför apparaten kan ett skåp eller en täckskiva placeras med ett djup på max. 350 mm från väggen. Den rörliga delen av väggugnen (dvs ugnsbotten) måste ha ett säkerhetsavstånd på 100 mm mot inredning på sidorna. Inbyggnadshäll får inte placeras under ugnen. Nätanslutning av ugn Ugnen ansluts till ett SCHUKOeluttag. Eluttaget som apparaten ska anslutas till måste vara placerat inom det streckade området eller utanför monteringsytan (ill. 1). Värmeskydd Den omkringliggande inredningen måste klara en temperatur på upp till 90 C. Det gäller framför allt faner, lim, plastytor, klister och lacker. Angränsande inredningsfronter måste vara värmebeständiga upp till 70 C. Med hjälp av kalluftfläkten skyddas angränsande inredning effektivt från värme och ånga. Kalluften blåses ut uppåt. Kylskåp och frysar bör inte placeras intill ugnen eftersom energiförbrukningen då stiger och plastisoleringen kan ta skada under tidens lopp. Om en placering bredvid ugnen inte kan undvikas ska extra värmeisoleringsåtgärder vidtas, t.ex. med hjälp av en värmeisoleringsplatta med aluminiumfolie som reflektionsyta.

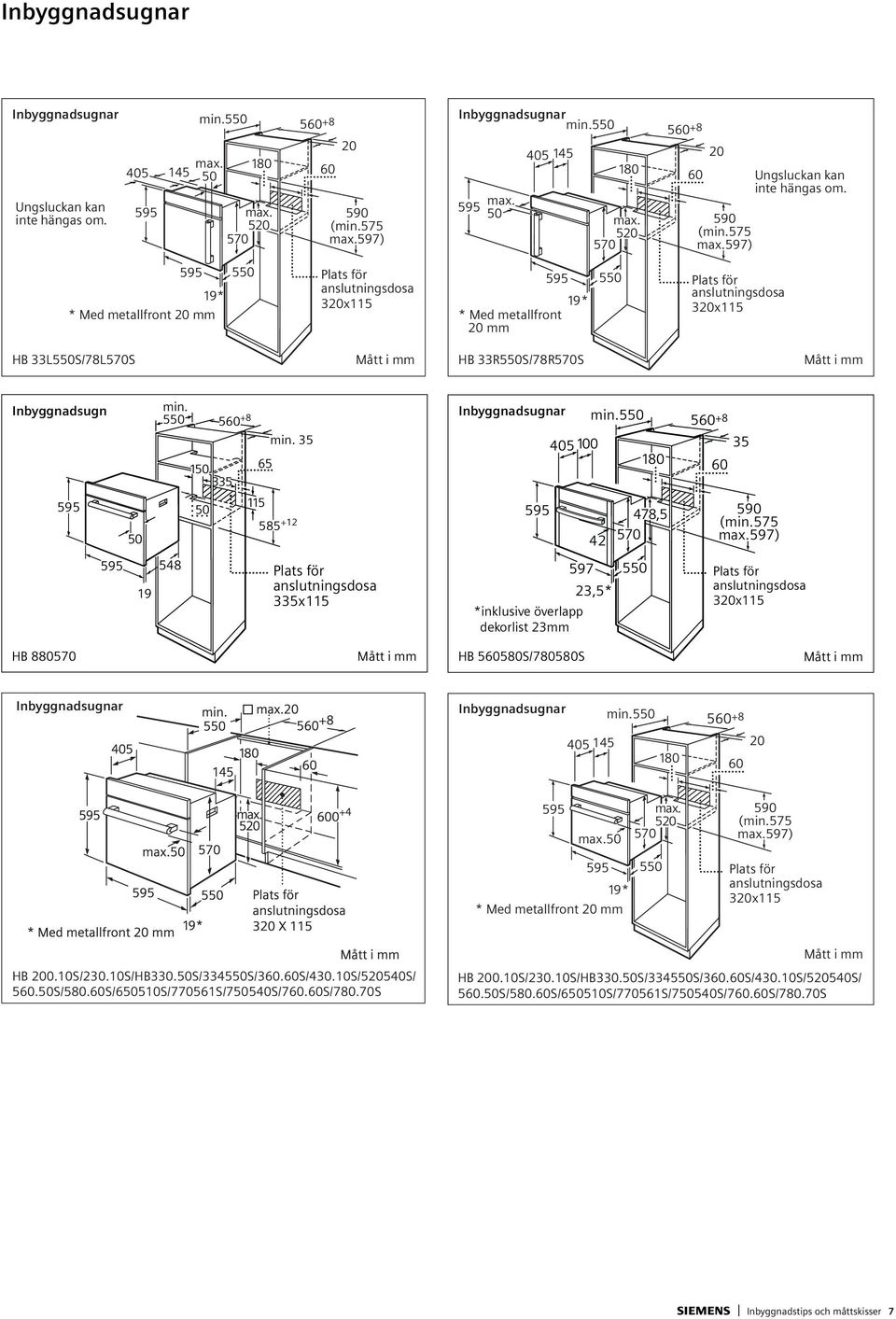

7 Inbyggnadsugnar Inbyggnadsugnar Ungsluckan kan inte hängas om max max (575 max.597) Inbyggnadsugnar max max (575 max.597) Ungsluckan kan inte hängas om * * Med metallfront 20 mm 550 Plats för anslutningsdosa 320x * Med metallfront 20 mm 19* 550 Plats för anslutningsdosa 320x115 HB 33L550S/78L570S HB 33R550S/78R570S Inbyggnadsugn Inbyggnadsugnar , (575 max.597) Plats för anslutningsdosa 335x *inklusive överlapp dekorlist 23mm 23,5* 550 Plats för anslutningsdosa 320x115 HB HB S/780580S Inbyggnadsugnar Inbyggnadsugnar max.50 max (575 max.597) * * Med metallfront 20 mm 550 Plats för anslutningsdosa 320x115 HB S/230.10S/HB330.50S/334550S/360.60S/430.10S/520540S/ S/580.60S/650510S/770561S/750540S/760.60S/780.70S HB S/230.10S/HB330.50S/334550S/360.60S/430.10S/520540S/ S/580.60S/650510S/770561S/750540S/760.60S/780.70S s Inbyggnadstips och måttskisser 7

8 Ångugn Ångugn Inbyggnad i högskåp Ångugn Inbyggnad i mellanhögt skåp Utan bakstycke Ventilationsöppning minst 250 cm 2 Utan bakstycke *med extra tillbehör HZ 28D55 *med extra tillbehör HZ 28D55 HB 24D561E HB 24D561E Ångugn HB 24D561E *med extra tillbehör HZ 28D55 Inbyggnadstips mikrovågsugnar Nätanslutning Samtliga mikrokombi och mikrovågsugnar kan, beroende på modell, byggas in i standardtillverkade högskåp, bänkskåp och väggskåp. Alla ugnarna utrustas som standard med anslutningsledning med jordad stickkontakt. 16 eller 10 A säkring. mikrokombi-ugn HB 86E..., HB 86K... och HB 86P..., HB 86Q..) byggs in i ett 60 cm brett högskåp eller bänkskåp, med nischhöjden 45 cm. Ingen inbyggnadsram krävs. Inbyggnadsskåpet får inte ha någon skåpvägg bakom ugnen. Avståndet mellan väggen och hyllplanet respektive bakstycket på skåpet över måste vara minst 45 mm. För att skydda skåpet mot värme och ånga är ugnen utrustad med en automatisk fläkt. Mikrovågsugnar Mikrovågsugnarna HF 2... byggs in i ett 60 cm brett högskåp, med nischhöjden 38 cm. Passande inbyggnadsram ingår (inte extra tillbehör). Inbyggnadsskåpet får inte ha någon skåpvägg bakom ugnen. Mikro Inbyggnadsskåp Nischhöjd Ramens Skåpets Ventilations- Inbyggnad över överlappning bakstycke schakt Inbygg- Kyl/ uppe nere nadsugn -frys HB 86 K... HB 86P.. Högskåp bänkskåp 450mm 4mm Öppen 45 mm Ja Ja bredd 60 cm HB 86 Q... Högskåp och 450mm 4mm 4mm Öppen 45 mm Ja Ja mellanhögt skåp bredd 60cm HB 86 E... Högskåp och 450mm 4mm Öppen 45 mm Ja Ja mellanhögt skåp bredd 60 cm HF 2... Högskåp 380mm 4mm 4mm Öppen 45 mm Ja Ja bredd 60cm HF Överskåp 362 6mm 1) 14 mm Öppen 18 mm bredd 50 och 60cm 365mm 3mm 2) 1) Nischhöjd 362 mm 2) Nischhöjd 365 mm Avståndet mellan väggen och hyllplanet respektive bakstycket på skåpet över måste vara minst 45 mm. Mikrovågsugnarna HF byggs in i 50 cm eller 60 cm brett standardväggskåp. Passande inbyggnadsram ingår (inget extra tillbehör). Inbyggnadshöjden är variabel mellan 36,2 och 36,5 cm. Väggskåpet måste ha ett djup på minst 30 cm, bakväggen måste vara öppen. Avståndet mellan väggen och hyllplanet respektive bakstycket på skåpet över måste vara minst 18 mm. Inbyggnad över ugn eller kyl/frys Alla mikrokombi-ugnar (HB 86E..., HB 86K... och HB 86P..., HB 86Q..) och mikrovågsugnar (utom HF 170..) kan byggas in över en ugn eller kyl/frys.

9 mikrokombi, kompakt Kompakt inbyggnadsugn Inbyggd i högskåp Kompakt inbyggnadsugn Montering under bänkskiva Kompakt inbyggnadsugn Inbyggd i mellanhögtskåp Kompakt inbyggnadsugn Ventilation Kompakt inbyggnadsugn inbyggd i högskap Kompakt inbyggnadsugn Montering under bänkskiva Kompakt inbyggnadsugn inbyggd i mellanhögtskap Kompakt inbyggnadsugn s Inbyggnadstips och måttskisser 9

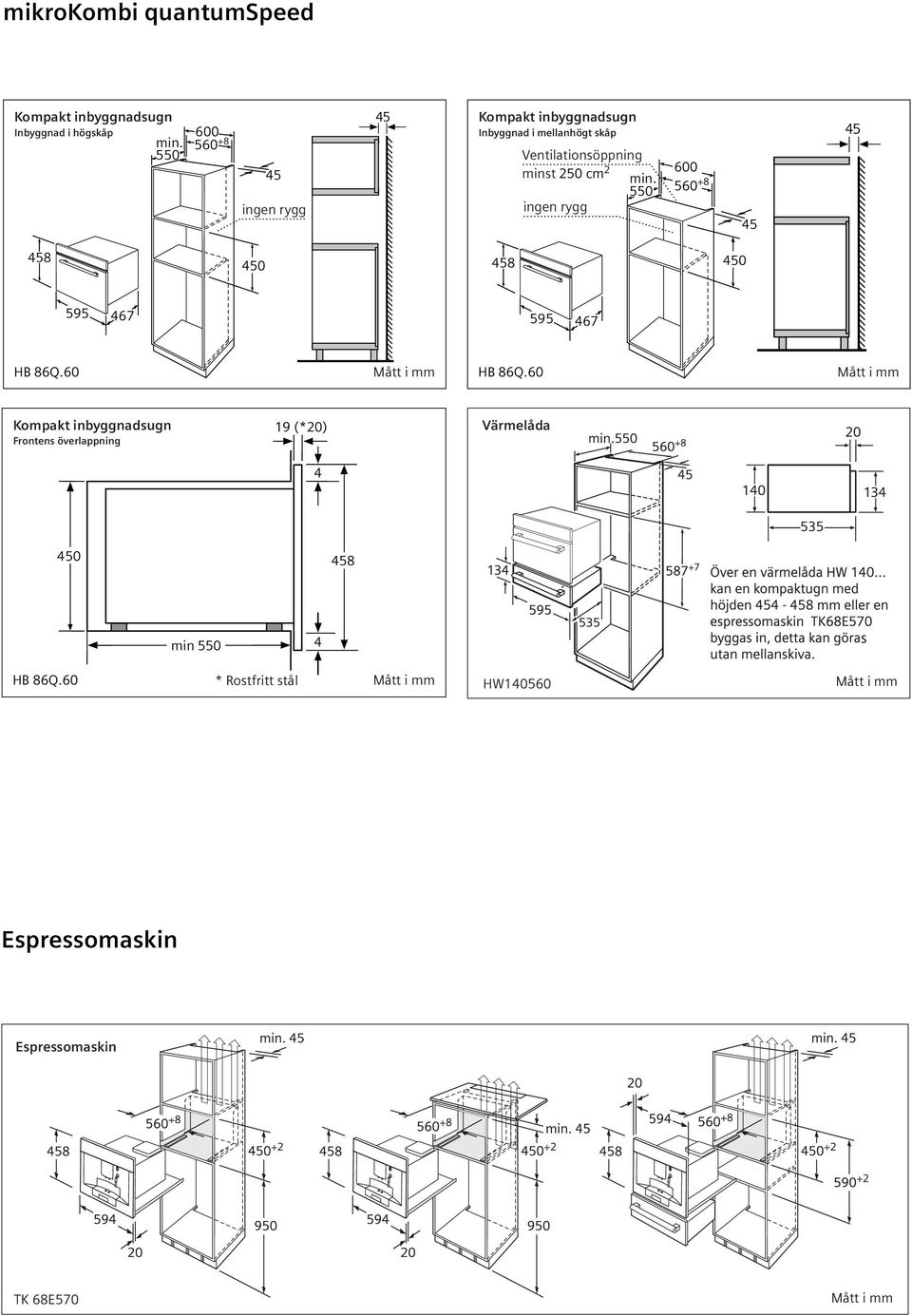

10 mikrokombi quantumspeed Kompakt inbyggnadsugn Inbyggnad i högskåp ingen rygg 45 Kompakt inbyggnadsugn Inbyggnad i mellanhögt skåp Ventilationsöppning minst 250 cm ingen rygg HB 86Q.60 HB 86Q.60 Kompakt inbyggnadsugn Frontens överlappning 19 (*20) 4 Värmelåda min s HB 86Q.60 * Rostfritt stål HW Espressomaskin Espressomaskin TK 68E570

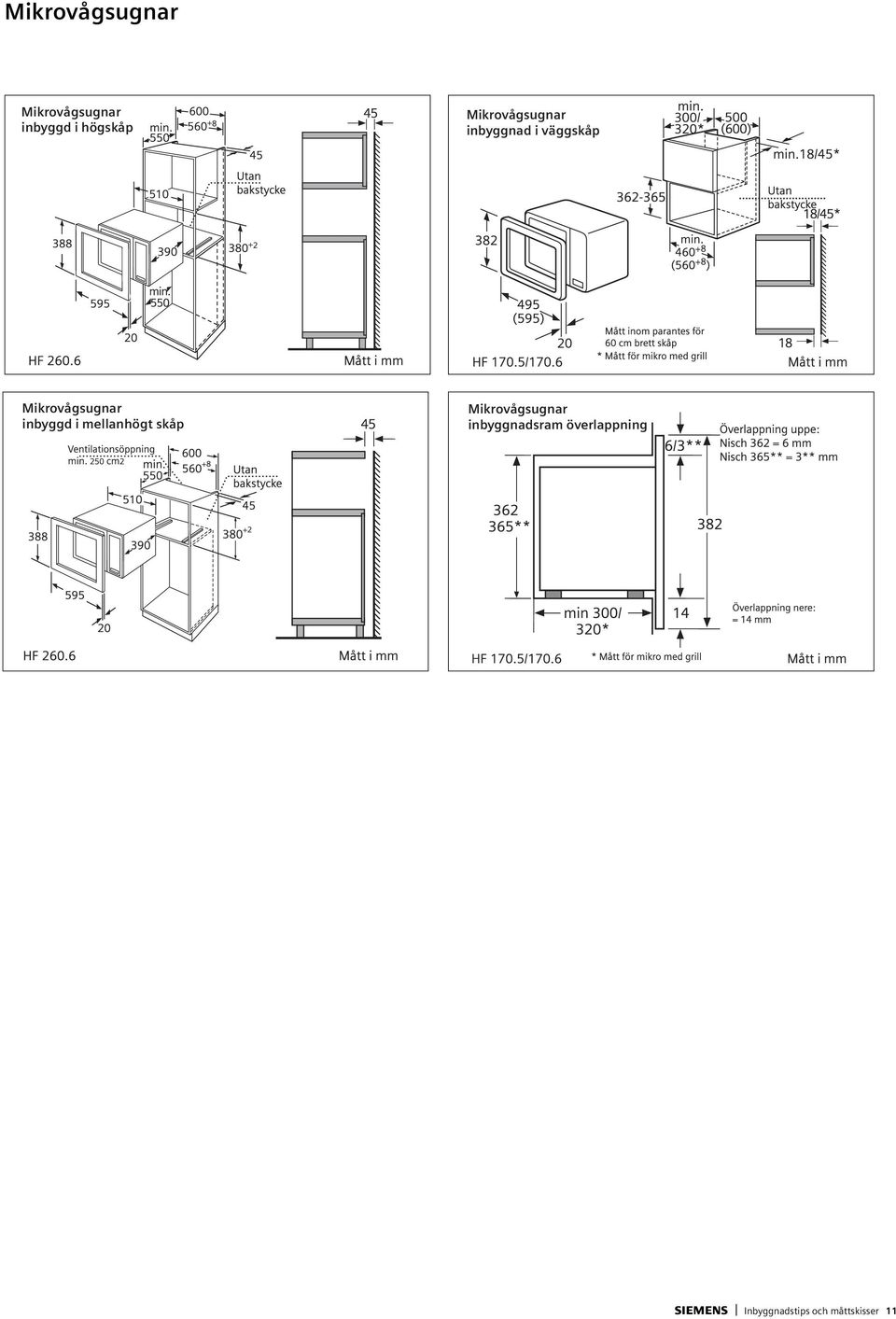

11 Mikrovågsugnar Mikrovågsugnar inbyggd i högskåp Mikrovågsugnar inbyggnad i väggskåp Mikrovågsugnar inbyggd i mellanhögt skåp Mikrovågsugnar inbyggnadsram överlappning s Inbyggnadstips och måttskisser 11

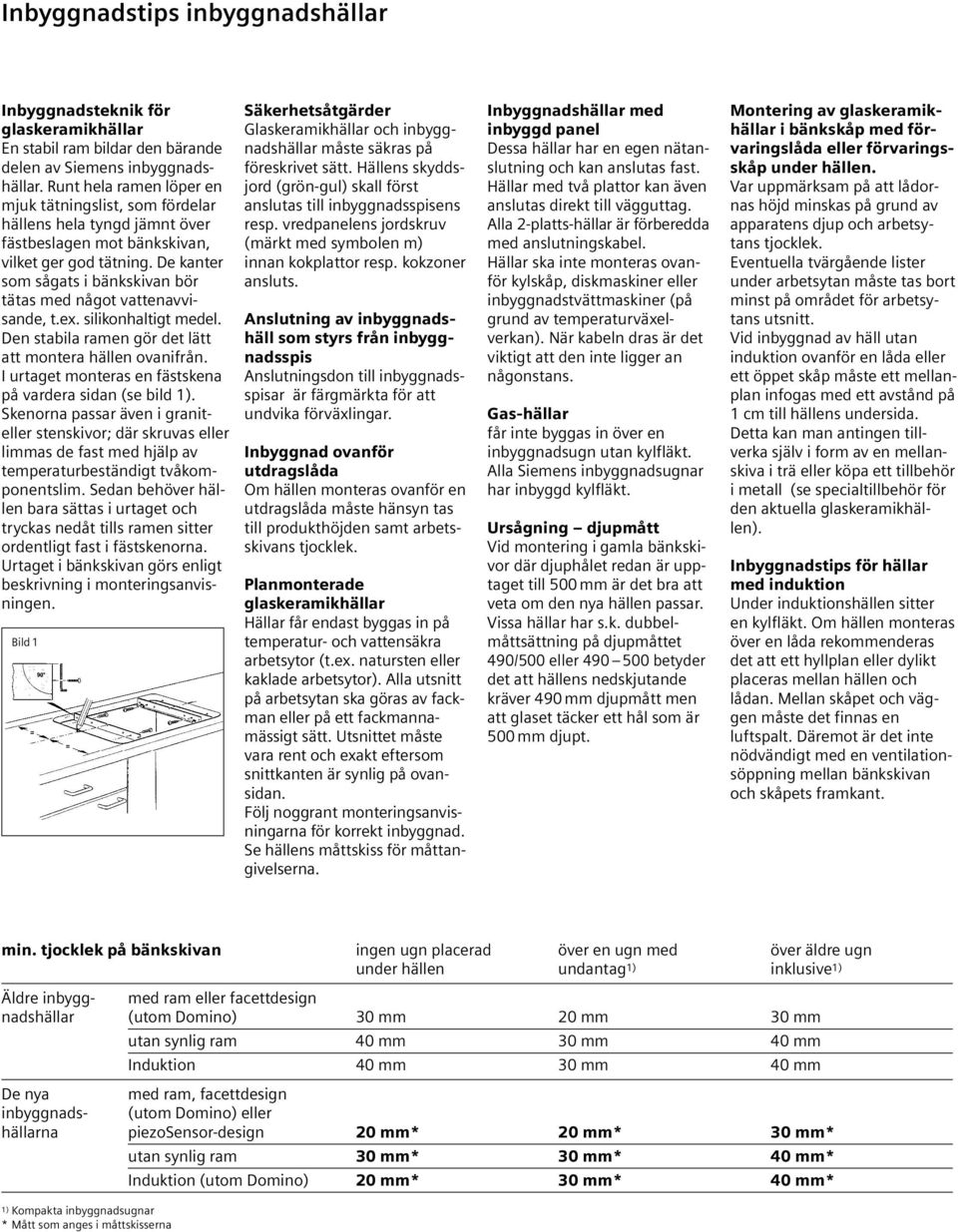

12 Inbyggnadstips inbyggnadshällar Inbyggnadsteknik för glaskeramikhällar En stabil ram bildar den bärande delen av Siemens inbyggnadshällar. Runt hela ramen löper en mjuk tätningslist, som fördelar hällens hela tyngd jämnt över fästbeslagen mot bänkskivan, vilket ger god tätning. De kanter som sågats i bänkskivan bör tätas med något vattenavvisande, t.ex. silikonhaltigt medel. Den stabila ramen gör det lätt att montera hällen ovanifrån. I urtaget monteras en fästskena på vardera sidan (se bild 1). Skenorna passar även i graniteller stenskivor; där skruvas eller limmas de fast med hjälp av temperaturbeständigt tvåkomponentslim. Sedan behöver hällen bara sättas i urtaget och tryckas nedåt tills ramen sitter ordentligt fast i fästskenorna. Urtaget i bänkskivan görs enligt beskrivning i monteringsanvisningen. Bild 1 Säkerhetsåtgärder Glaskeramikhällar och inbyggnadshällar måste säkras på föreskrivet sätt. Hällens skyddsjord (grön-gul) skall först anslutas till inbyggnadsspisens resp. vredpanelens jordskruv (märkt med symbolen m) innan kokplattor resp. kokzoner ansluts. Anslutning av inbyggnadshäll som styrs från inbyggnadsspis Anslutningsdon till inbyggnadsspisar är färgmärkta för att undvika förväxlingar. Inbyggnad ovanför utdragslåda Om hällen monteras ovanför en utdragslåda måste hänsyn tas till produkthöjden samt arbetsskivans tjocklek. Planmonterade glaskeramikhällar Hällar får endast byggas in på temperatur- och vattensäkra arbetsytor (t.ex. natursten eller kaklade arbetsytor). Alla utsnitt på arbetsytan ska göras av fackman eller på ett fackmannamässigt sätt. Utsnittet måste vara rent och exakt eftersom snittkanten är synlig på ovansidan. Följ noggrant monteringsanvisningarna för korrekt inbyggnad. Se hällens måttskiss för måttangivelserna. Inbyggnadshällar med inbyggd panel Dessa hällar har en egen nätanslutning och kan anslutas fast. Hällar med två plattor kan även anslutas direkt till vägguttag. Alla 2-platts-hällar är förberedda med anslutningskabel. Hällar ska inte monteras ovanför kylskåp, diskmaskiner eller inbyggnadstvättmaskiner (på grund av temperaturväxelverkan). När kabeln dras är det viktigt att den inte ligger an någonstans. Gas-hällar får inte byggas in över en inbyggnadsugn utan kylfläkt. Alla Siemens inbyggnadsugnar har inbyggd kylfläkt. Ursågning djupmått Vid montering i gamla bänkskivor där djuphålet redan är upptaget till 500 mm är det bra att veta om den nya hällen passar. Vissa hällar har s.k. dubbelmåttsättning på djupmåttet 490/500 eller betyder det att hällens nedskjutande kräver 490 mm djupmått men att glaset täcker ett hål som är 500 mm djupt. Montering av glaskeramikhällar i bänkskåp med förvaringslåda eller förvaringsskåp under hällen. Var uppmärksam på att lådornas höjd minskas på grund av apparatens djup och arbetsytans tjocklek. Eventuella tvärgående lister under arbetsytan måste tas bort minst på området för arbetsytans utsnitt. Vid inbyggnad av häll utan induktion ovanför en låda eller ett öppet skåp måste ett mellanplan infogas med ett avstånd på 1 cm till hällens undersida. Detta kan man antingen tillverka själv i form av en mellanskiva i trä eller köpa ett tillbehör i metall (se specialtillbehör för den aktuella glaskeramikhällen). Inbyggnadstips för hällar med induktion Under induktionshällen sitter en kylfläkt. Om hällen monteras över en låda rekommenderas det att ett hyllplan eller dylikt placeras mellan hällen och lådan. Mellan skåpet och väggen måste det finnas en luftspalt. Däremot är det inte nödvändigt med en ventilationsöppning mellan bänkskivan och skåpets framkant. tjocklek på bänkskivan ingen ugn placerad över en ugn med över äldre ugn under hällen undantag 1) inklusive 1) Äldre inbygg- med ram eller facettdesign nadshällar (utom Domino) 30 mm 20 mm 30 mm utan synlig ram 40 mm 30 mm 40 mm Induktion 40 mm 30 mm 40 mm De nya med ram, facettdesign inbyggnads- (utom Domino) eller hällarna piezosensor-design 20 mm* 20 mm* 30 mm* 1) Kompakta inbyggnadsugnar * Mått som anges i måttskisserna utan synlig ram 30 mm* 30 mm* 40 mm* Induktion (utom Domino) 20 mm* 30 mm* 40 mm*

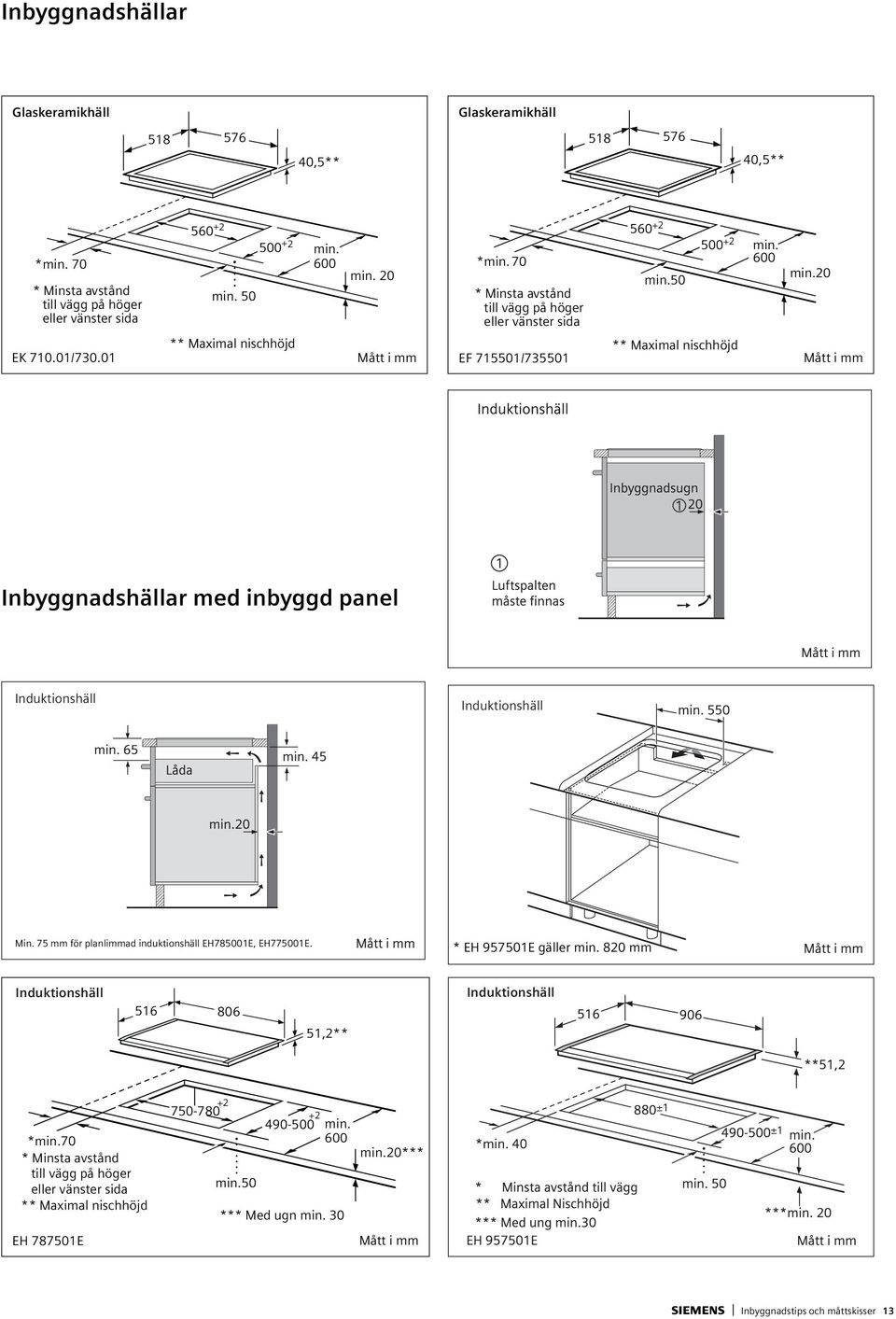

13 Inbyggnadshällar Glaskeramikhäll Glaskeramikhäll ,5** ,5** * * EK / EF / Inbyggnadshällar med inbyggd panel Induktionshäll Induktionshäll Min. 75 mm för planlimmad induktionshäll EH785001E, EH775001E. * EH E gäller 820 mm Induktionshäll Induktionshäll 51,2** *70 EH E *** Med ugn 30 20*** s Inbyggnadstips och måttskisser 13

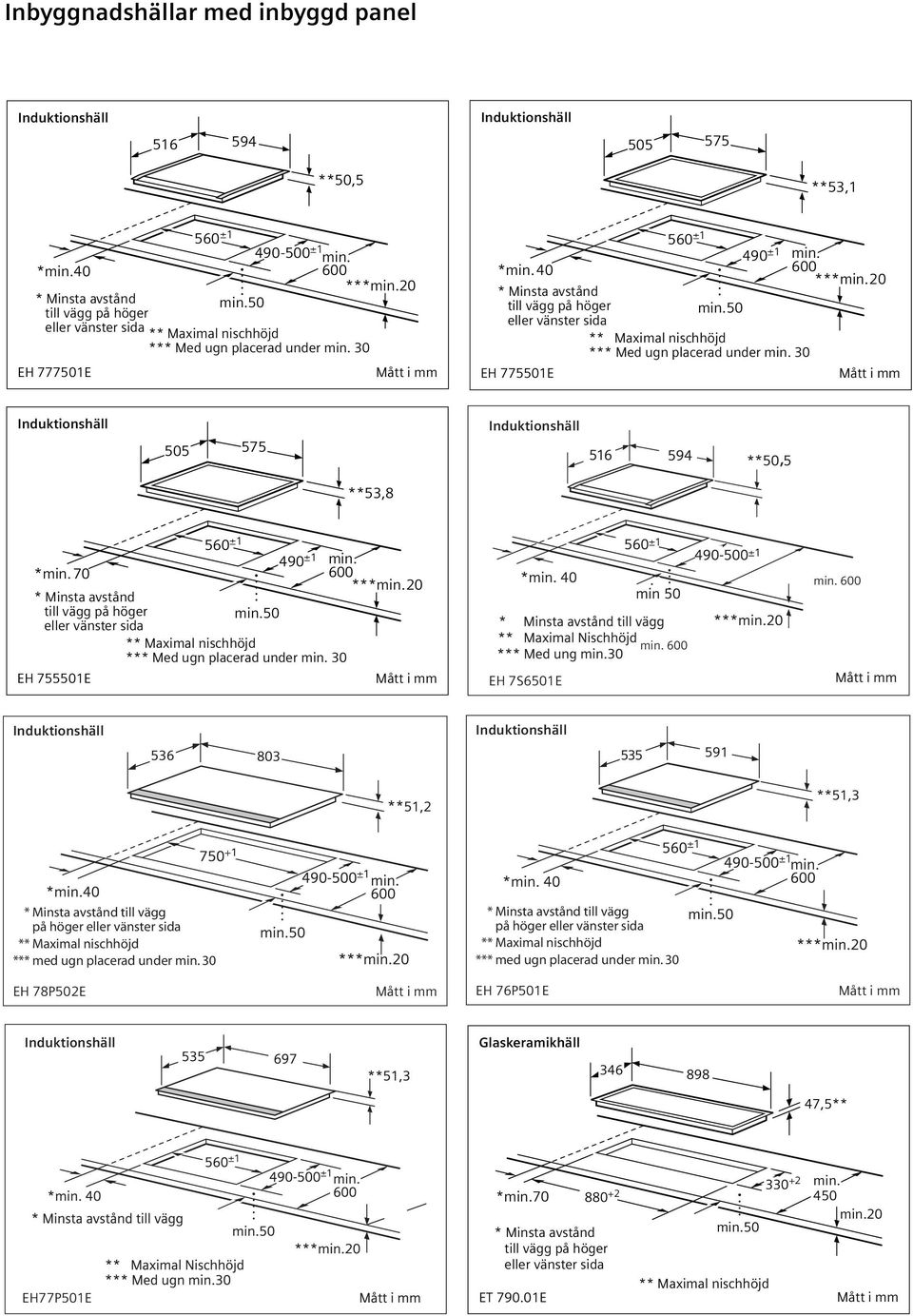

14 Inbyggnadshällar med inbyggd panel Induktionshäll Induktionshäll **50,5 **53,1 *40 EH E 560 ± ±1 ***20 50 *** Med ugn placerad under 30 * 40 EH E 560 ± ±1 *** Med ugn placerad under 30 ***20 Induktionshäll Induktionshäll **53,8 * 70 EH E 560 ± ±1 *** Med ugn placerad under 30 ***20 EH 7S6501E Induktionshäll Induktionshäll till vägg på höger *** med ugn placerad under 30 till vägg på höger *** med ugn placerad under 30 EH 78P502E EH 76P501E Induktionshäll Glaskeramikhäll ,5** EH77P501E *70 ET E

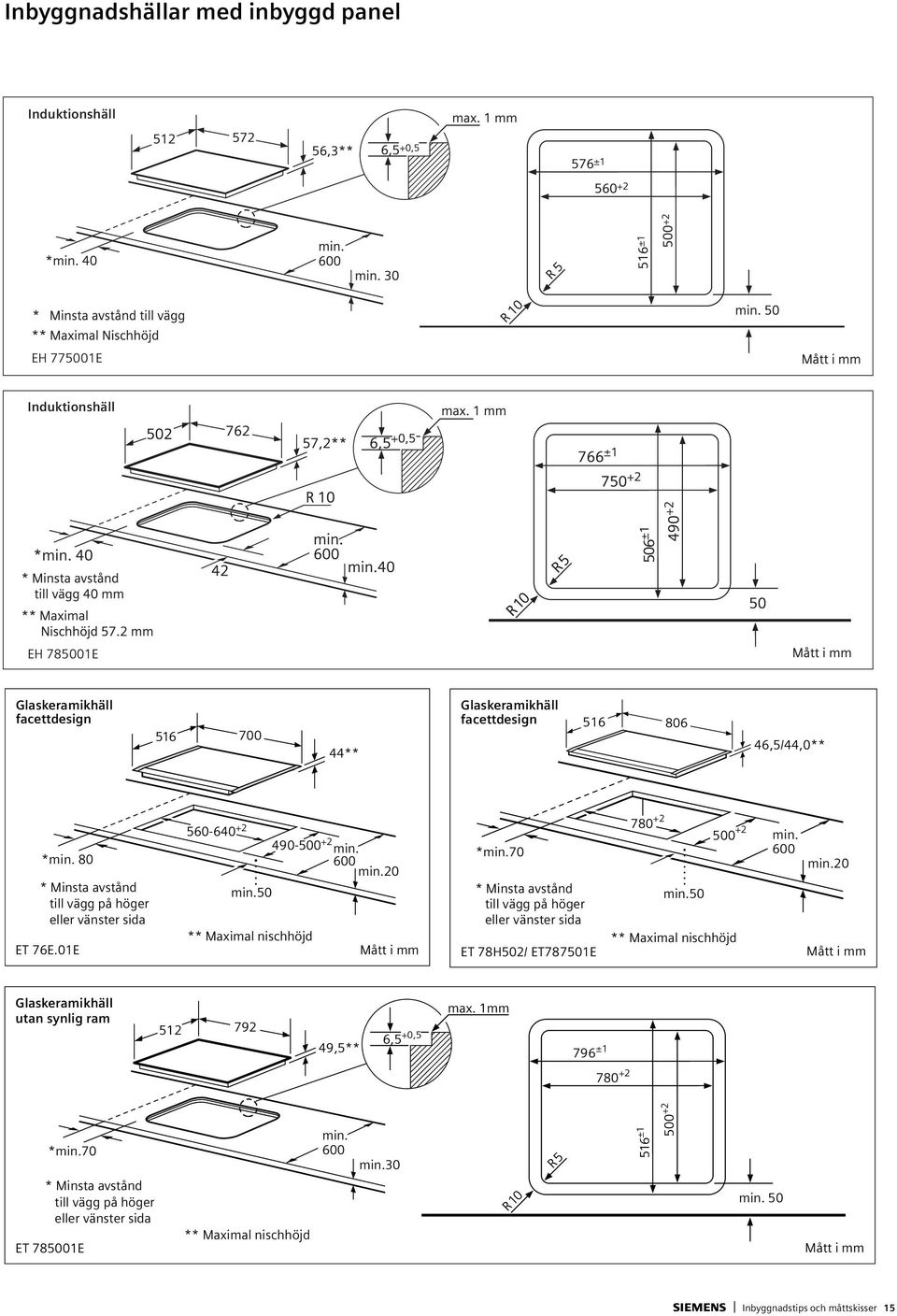

15 Inbyggnadshällar med inbyggd panel Induktionshäll EH E Induktionshäll EH E Glaskeramikhäll facettdesign ** Glaskeramikhäll facettdesign ,5/44,0** * 80 ET 76E.01E *70 ET 78H502/ ET787501E Glaskeramikhäll utan synlig ram ,5** 6,5 +0,5 max. 1mm 796 ± *70 ET E 30 R 10 R ± s Inbyggnadstips och måttskisser 15

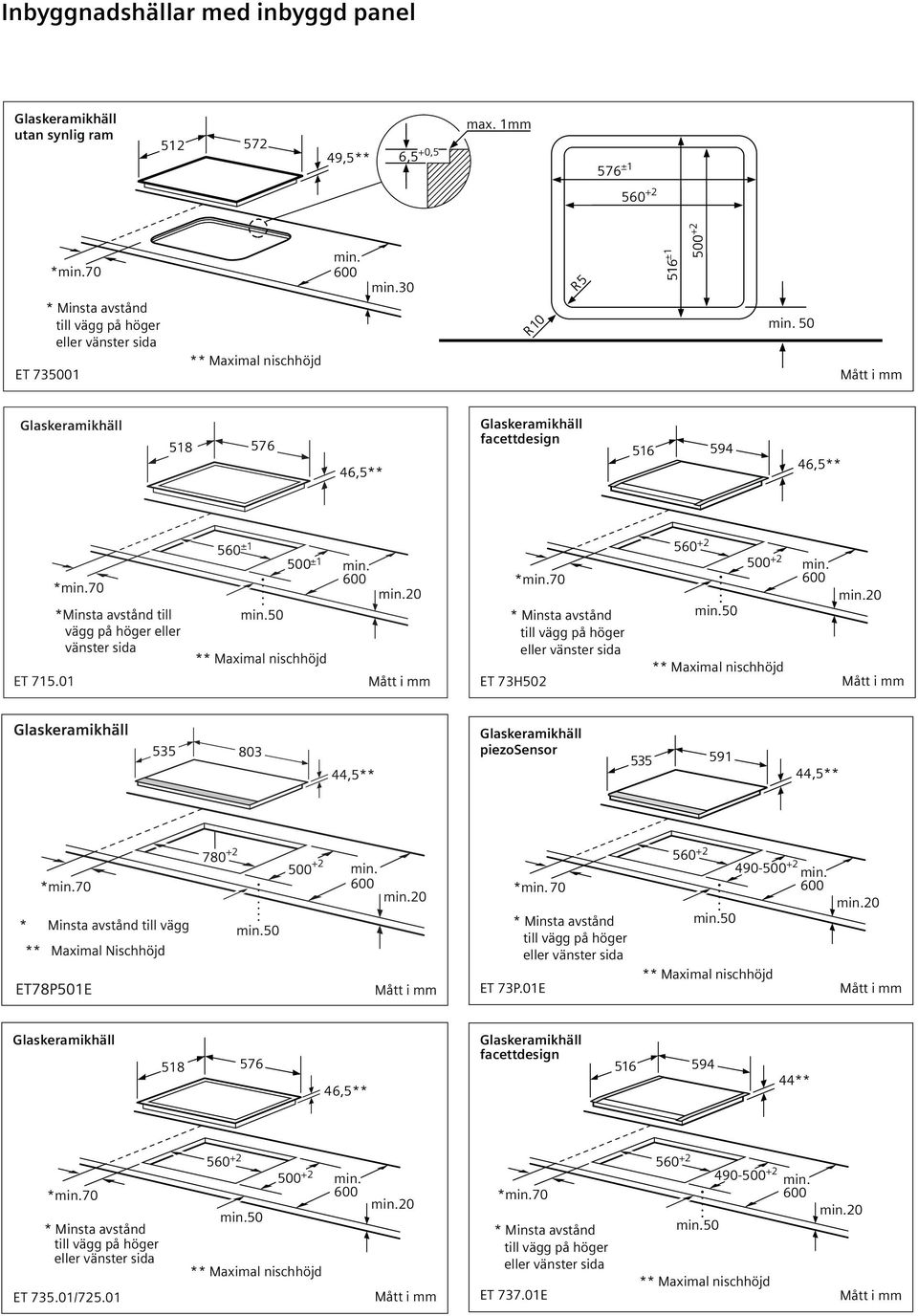

16 Inbyggnadshällar med inbyggd panel Glaskeramikhäll utan synlig ram ,5** 6,5 +0,5 max. 1mm 576 ± *70 ET R 10 R ± Glaskeramikhäll Glaskeramikhäll facettdesign ,5** 500 *70 ET 73H Glaskeramikhäll piezosensor ,5** * 70 ET 73P.01E Glaskeramikhäll ,5** Glaskeramikhäll facettdesign ** *70 ET / *70 ET E

17 Inbyggnadshällar med inbyggd panel Rostfri häll med vredpanel * ±1 är 100 mm ±1 30 ET Glaskeramikhäll med vredpanel ** Rostfri häll med vredpanel 37,6 (inkl. vred) 504, ,5 *70 ET ET EU 42,5 *80 är 80 mm 490 ±1 ± Gashäll Gasspis Range Cooker ca. 60 Gasanslutning R 1 2" ±1 750±1 - ± *65 ER E Gashäll ca. 53 Gasanslutning * ±1 490 ± ER E HQ S s Inbyggnadstips och måttskisser 17

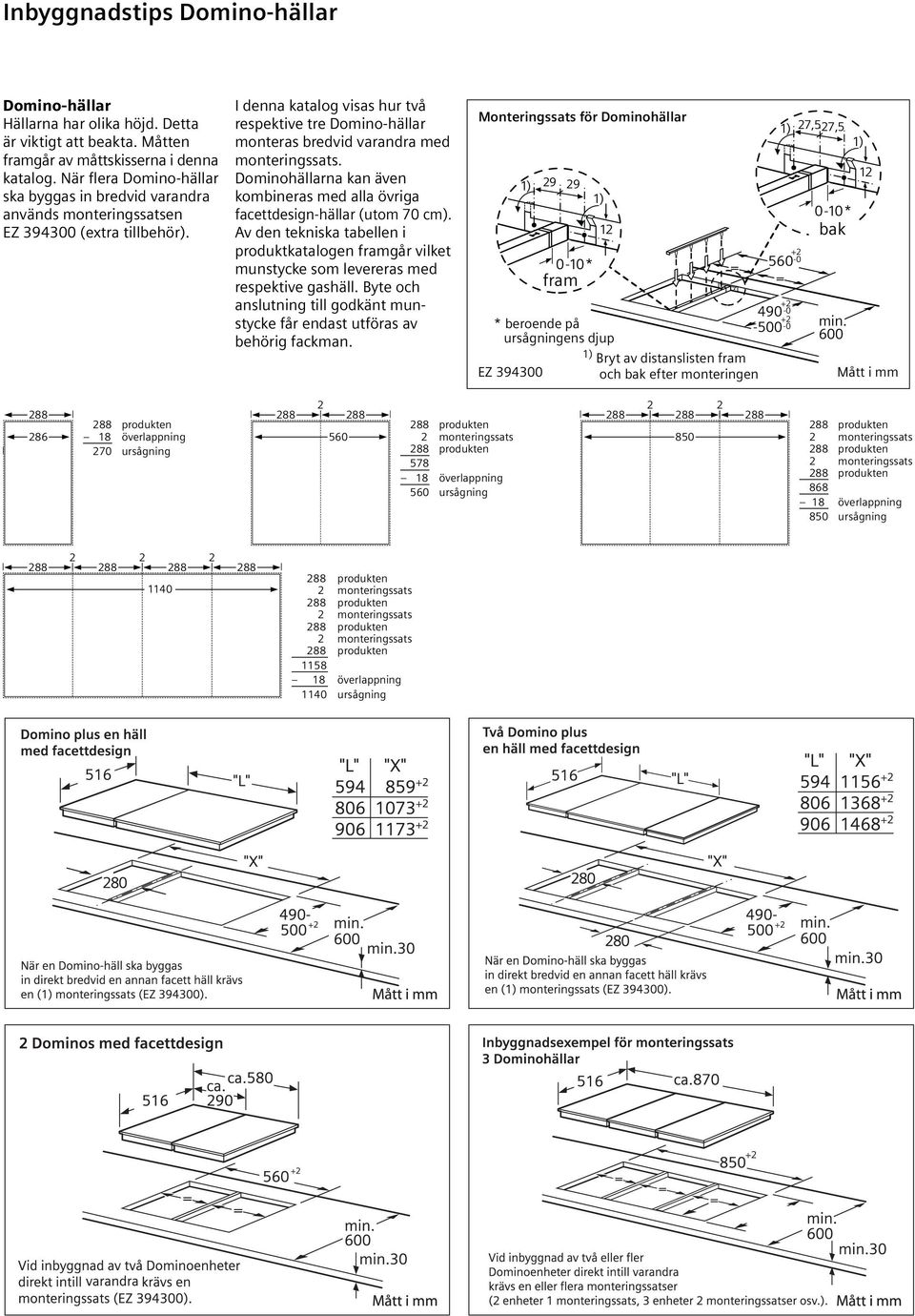

18 Inbyggnadstips Domino-hällar Domino-hällar Hällarna har olika höjd. Detta är viktigt att beakta. Måtten framgår av måttskisserna i denna katalog. När flera Domino-hällar ska byggas in bredvid varandra används monteringssatsen EZ (extra tillbehör). I denna katalog visas hur två respektive tre Domino-hällar monteras bredvid varandra med monteringssats. Dominohällarna kan även kombineras med alla övriga facettdesign-hällar (utom 70 cm). Av den tekniska tabellen i produktkatalogen framgår vilket munstycke som levereras med respektive gashäll. Byte och anslutning till godkänt munstycke får endast utföras av behörig fackman. Monteringssats för Dominohällar 1) * fram 1) 12 * beroende på ursågningens djup EZ ) Bryt av distanslisten fram och bak efter monteringen = 1) 27,527,5 1) = * bak produkten 18 överlappning 270 ursågning produkten 2 monteringssats 288 produkten överlappning 560 ursågning produkten 2 monteringssats 288 produkten 2 monteringssats 288 produkten överlappning 850 ursågning produkten 2 monteringssats 288 produkten 2 monteringssats 288 produkten 2 monteringssats 288 produkten överlappning 1140 ursågning

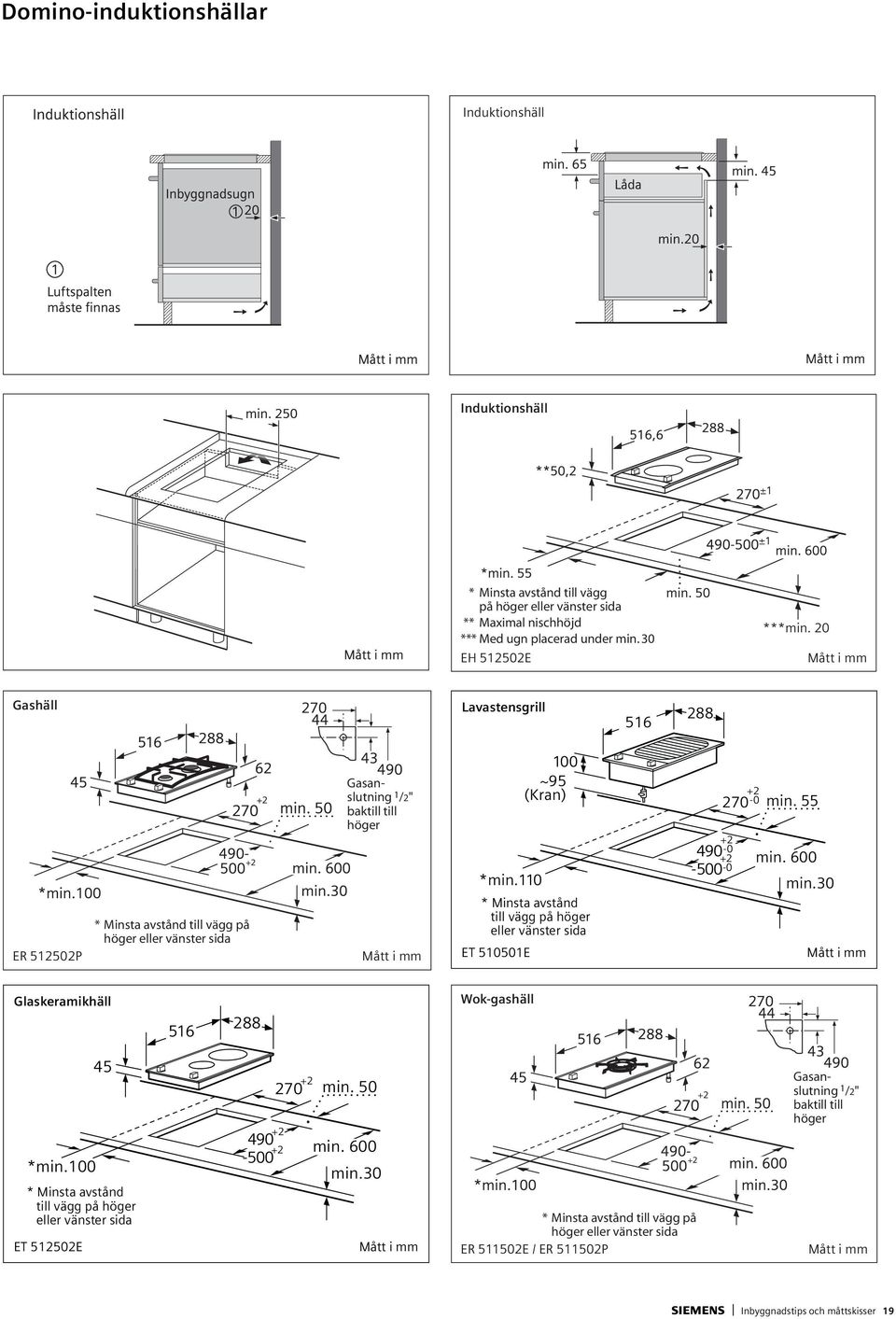

19 Domino-induktionshällar Induktionshäll Induktionshäll till vägg på höger *** Med ugn placerad under 30 EH E *** 20 Gashäll Lavastensgrill ER P till vägg på höger Gasanslutning 1 /2" baktill till höger *110 ET E 100 ~95 (Kran) Glaskeramikhäll Wok-gashäll *100 ET E till vägg på höger ER E / ER P Gasanslutning 1 /2" baktill till höger s Inbyggnadstips och måttskisser 19

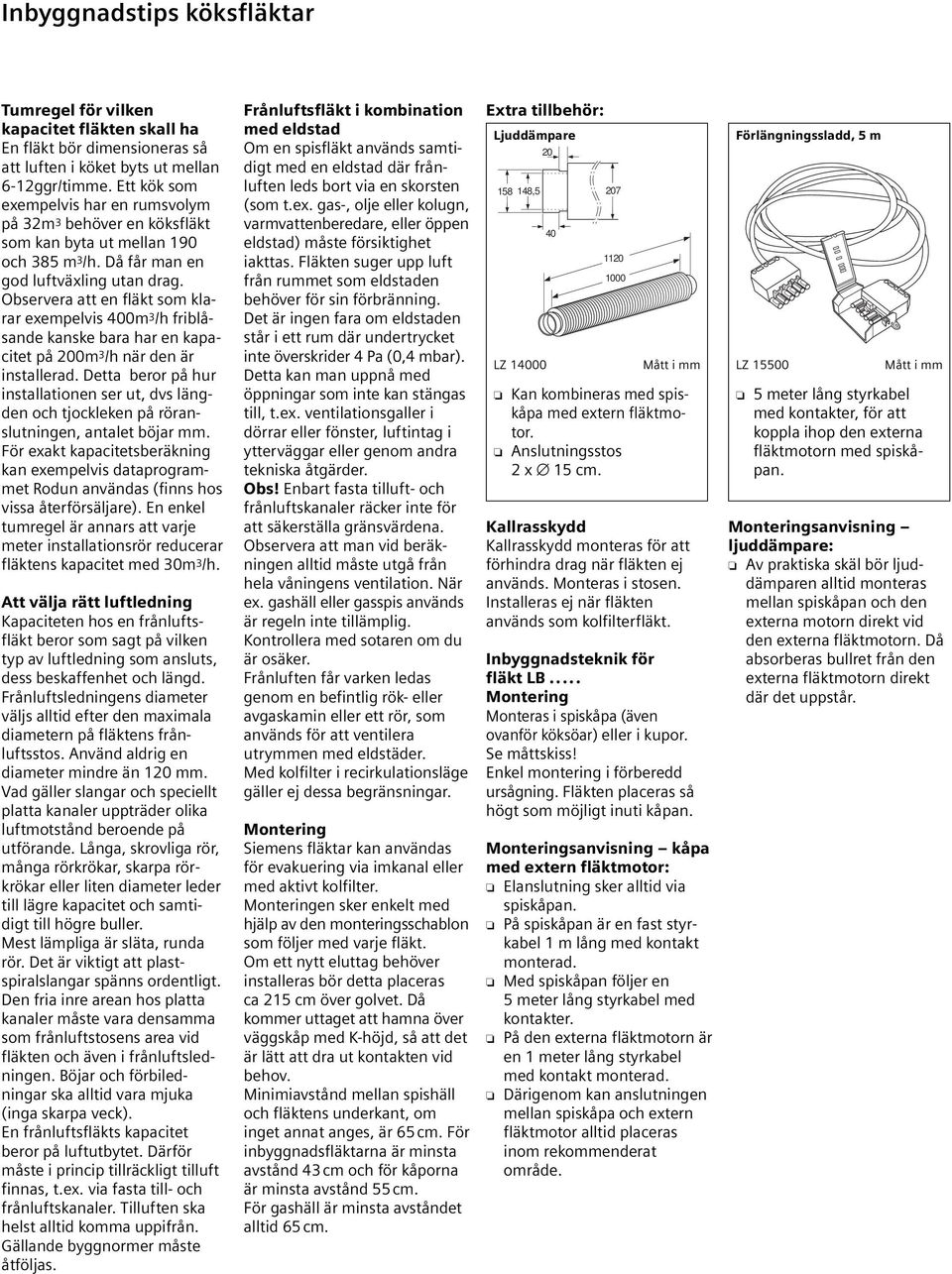

20 Inbyggnadstips köksfläktar Tumregel för vilken kapacitet fläkten skall ha En fläkt bör dimensioneras så att luften i köket byts ut mellan 6-12ggr/timme. Ett kök som exempelvis har en rumsvolym på 32m 3 behöver en köksfläkt som kan byta ut mellan 190 och 385 m 3 /h. Då får man en god luftväxling utan drag. Observera att en fläkt som klarar exempelvis 400m 3 /h friblåsande kanske bara har en kapacitet på 200m 3 /h när den är installerad. Detta beror på hur installationen ser ut, dvs längden och tjockleken på röranslutningen, antalet böjar mm. För exakt kapacitetsberäkning kan exempelvis dataprogrammet Rodun användas (finns hos vissa återförsäljare). En enkel tumregel är annars att varje meter installationsrör reducerar fläktens kapacitet med 30m 3 /h. Att välja rätt luftledning Kapaciteten hos en frånluftsfläkt beror som sagt på vilken typ av luftledning som ansluts, dess beskaffenhet och längd. Frånluftsledningens diameter väljs alltid efter den maximala diametern på fläktens frånluftsstos. Använd aldrig en diameter mindre än 120 mm. Vad gäller slangar och speciellt platta kanaler uppträder olika luftmotstånd beroende på utförande. Långa, skrovliga rör, många rörkrökar, skarpa rörkrökar eller liten diameter leder till lägre kapacitet och samtidigt till högre buller. Mest lämpliga är släta, runda rör. Det är viktigt att plastspiralslangar spänns ordentligt. Den fria inre arean hos platta kanaler måste vara densamma som frånluftstosens area vid fläkten och även i frånluftsledningen. Böjar och förbiledningar ska alltid vara mjuka (inga skarpa veck). En frånluftsfläkts kapacitet beror på luftutbytet. Därför måste i princip tillräckligt tilluft finnas, t.ex. via fasta till- och frånluftskanaler. Tilluften ska helst alltid komma uppifrån. Gällande byggnormer måste åtföljas. Frånluftsfläkt i kombination med eldstad Om en spisfläkt används samtidigt med en eldstad där frånluften leds bort via en skorsten (som t.ex. gas-, olje eller kolugn, varmvattenberedare, eller öppen eldstad) måste försiktighet iakttas. Fläkten suger upp luft från rummet som eldstaden behöver för sin förbränning. Det är ingen fara om eldstaden står i ett rum där undertrycket inte överskrider 4 Pa (0,4 mbar). Detta kan man uppnå med öppningar som inte kan stängas till, t.ex. ventilationsgaller i dörrar eller fönster, luftintag i ytterväggar eller genom andra tekniska åtgärder. Obs! Enbart fasta tilluft- och frånluftskanaler räcker inte för att säkerställa gränsvärdena. Observera att man vid beräkningen alltid måste utgå från hela våningens ventilation. När ex. gashäll eller gasspis används är regeln inte tillämplig. Kontrollera med sotaren om du är osäker. Frånluften får varken ledas genom en befintlig rök- eller avgaskamin eller ett rör, som används för att ventilera utrymmen med eldstäder. Med kolfilter i recirkulationsläge gäller ej dessa begränsningar. Montering Siemens fläktar kan användas för evakuering via imkanal eller med aktivt kolfilter. Monteringen sker enkelt med hjälp av den monteringsschablon som följer med varje fläkt. Om ett nytt eluttag behöver installeras bör detta placeras ca 215 cm över golvet. Då kommer uttaget att hamna över väggskåp med K-höjd, så att det är lätt att dra ut kontakten vid behov. Minimiavstånd mellan spishäll och fläktens underkant, om inget annat anges, är 65 cm. För inbyggnadsfläktarna är minsta avstånd 43cm och för kåporna är minsta avstånd 55cm. För gashäll är minsta avståndet alltid 65cm. Extra tillbehör: Ljuddämpare ,5 207 LZ LZ Kan kombineras med spiskåpa med extern fläktmotor. Anslutningsstos 2 x 15 cm. Kallrasskydd Kallrasskydd monteras för att förhindra drag när fläkten ej används. Monteras i stosen. Installeras ej när fläkten används som kolfilterfläkt. Inbyggnadsteknik för fläkt LB... Montering Monteras i spiskåpa (även ovanför köksöar) eller i kupor. Se måttskiss! Enkel montering i förberedd ursågning. Fläkten placeras så högt som möjligt inuti kåpan. Monteringsanvisning kåpa med extern fläktmotor: Elanslutning sker alltid via spiskåpan. På spiskåpan är en fast styrkabel 1 m lång med kontakt monterad. Med spiskåpan följer en 5 meter lång styrkabel med kontakter. På den externa fläktmotorn är en 1 meter lång styrkabel med kontakt monterad. Därigenom kan anslutningen mellan spiskåpa och extern fläktmotor alltid placeras inom rekommenderat område. Förlängningssladd, 5 m 5 meter lång styrkabel med kontakter, för att koppla ihop den externa fläktmotorn med spiskåpan. Monteringsanvisning ljuddämpare: Av praktiska skäl bör ljuddämparen alltid monteras mellan spiskåpan och den externa motorn direkt vid den externa fläktmotorn. Då absorberas bullret från den externa fläktmotorn direkt där det uppstår.

21 Inbyggnadstips köksfläktar Installationsexempel och mått: Externa fläktmotorer för inre montering Installationsexempel: Extern fläktmotor för inre montering, montering på vindsgolv Montering lodrätt på väggen Extern fläktmotor för inre montering lodrätt Montering på vinden Frånluft via taket Externa fläktmotor för inre montering 382 Installationsexempel: Extern fläktmotor för inre montering, montering i förrådsutrymme = = ø150 = = 364 LX 5 H 565 Montering på golv Extern fläktmotor för inre montering Montering på vinden Frånluft via väggenomföring Installationsexempel: Extern fläktmotor för inre montering, montering på vinden Montering i taket Montering vågrätt på väggen Extern fläktmotor för inre montering Montering i anslutande rum Frånluft via väggenomföring s Inbyggnadstips och måttskisser 21

22 Köksfläktar Frihängande spiskåpa genomföring ventilationsrör frånluft kolfilterdrift 550 el 650 gas 550 el 650 gas ställbar i höjdled om 20 mm steg ( ) LC Frihängande spiskåpa

23 Köksfläktar Fläktkåpor frånluft kolfilterdrift eluttag genomföring ventilationsrör 150 utrymme för genomföring 550 el 650 gas Rekommenderat el 650 gas Rekommenderat 650 LC 89950/89750 Fläktkåpor Vid anslutning till imkanal ø120 ø Eluttag El 650 Gas Rekommendation Imkanal ø150 Plats för imkanal El 650 Gas Rekommendation LC Fläktkåpor vid anslutning till imkanal ø eluttag el 650 gas rekommendation R bak 825 fram el 650 gas rekommendation650 LC 8X950 s Inbyggnadstips och måttskisser 23

24 Köksfläktar frånluft frånluft kolfilterdrift eluttag genomföring ventilationsrör 150 utrymme för genomföring kolfilterdrift 550 el 650 gas Rekommendation el 650 gas Rekommendation 650

25 Köksfläktar Fläktkåpor vid drift med kolfilter LC ø vid anslutning till imkanal ø120 ø vid anslutning till eluttag ø150 imkanal vid drift med kolfilter El 650Gas Rekommendation El 650Gas Rekommendation Fläktkåpor vid anslutning till imkanal ø eluttag vid anslutning till imkanal el 650 gas rekommendation el 650 gas rekommendation LC 6X971 Fläktkåpor vid anslutning till imkanal ø150 ø vid drift 580 med kolfilter vid anslutning eluttag till imkanal vid drift med kolfilter ø el 650gas rekommendation el 650gas rekommendation LC Fläktkåpor vid drift med kolfilter ø vid anslutning till imkanal ø120 ø vid anslutning till eluttag imkanal vid drift med kolfilter El 650 Gas Rekommendation ø El 650 Gas Rekommendation LC s Inbyggnadstips och måttskisser 25

26 Köksfläktar Fläktkåpor frånluft kolfilterdrift eluttag genomföring ventilationsrör 150 utrymme för genomföring / / el 650 gas Rekommenderat el 650 gas Rekommenderat 650 LC 58950/58650 Fläktkåpor frånluft kolfilterdrift eluttag genomföring ventilationsrör 150 utrymme för genomföring el 650 gas Rekommenderat el 650 gas Rekommenderat 650 LC 57950/57650/57970 Fläktkåpor Vid kolfilterdrift LC 48650/48950 Vid anslutning till imkanal / ø / ø150 ø120 Imkanal Eluttag ø Plats för imkanal El 650Gas Rekommendation ,5 550 El 650 Gas Rekommendation Fläktkåpor

27 Köksfläktar Fläktkåpor frånluft kolfilterdrift frånluft kolfilterdrift eluttag genomföring ventilationsrör 120 utrymme för genomföring /900 / el 650 gas Rekommenderat el 650 gas LC 46952/46956 Fläktkåpor 55 vid anslutning till imkanal eluttag vid drift med kolfilter El 650Gas rekommen-65dation ø120 vid anslutning till imkanal vid drift med kolfilter vid anslutning till imkanal 31 vid driftmed kolfilter 51 ø / El 650 Gas Fläktkåpor LC SD / LC LC100SFSK Inbyggnadsfläktar med utdragbar front i 60 cm överskåp ø 150/ ø 133/ ,5 374,5 x x ,8 435 Inbyggnadsfläktar med utdragbar front i 90 cm överskåp Monteringssats krävs för montering av 90 cm inbyggnadsfläkt med utdragbar front i ett 90 cm brett skåp ø 133/ LI 48930SD LI 48930SD Inbyggnadsfläktar med utdragbar front 35 (min 30) ø 150/ ø 133/170 x 374, x ,8 435 Inbyggnadsfläktar med utdragbar front ø ,5 X= ø LI 44/46/49630 SD LI 23030/16030 SD s Inbyggnadstips och måttskisser 27

28 Köksfläktar Fläkt för inbyggnad i väggskåp Utdragbar, 3 hastigheter, metallfettfilter LI 13130SD ø100/120/ ø115/130/135 61, Inbyggnadsfläkt för kåpa LB SD ø120 ø Inbyggnadstips kyl- och frysskåp Inbyggnad Inbyggnadskylskåpen kan enkelt byggas in i samtliga standardköksskåp. KF-skåp är utrustade med en dekorram i matt aluminium, för dekorplatta max. 4mm tjock. Integrering Kyl- och frysskåp för integrering med snickerilucka sker genom fast montering av luckan på dörren. Inga glidskenor behövs, istället används gångjärnen som sitter på skåpet. Alla monteringsdetaljer medföljer. Ännu enklare att montera luckor på nya kyl/frysskåp Ny teknik med platta gångjärn Med den nya tekniken sitter luckan fast direkt på dörren till kylen resp. frysen (det behövs alltså inga gångjärn på luckan). Dörren kan öppnas hela 115 vilket gör det mycket lätt och bekvämt att nå överallt i skåpet. När dörrvinkeln är 20 eller mindre stängs dörren av sig själv. Om luckan av någon anledning skulle förskjutas är det lätt att justera dörrens gångjärn igen. Inbyggnadsmått och ventilation Med resp. enhet följer ritningar där inbyggnadsmåtten anges. Den luft som krävs för att kyla kompressorn sugs in under enheten resp. in genom sockeln och leds uppåt på skåpets baksida. Monteringsanvisningen till varje skåp anger också hur stor ventilationsöppning som måste finnas nedtill, i ryggen och upptill. Om inbyggnadsskåpet t ex når ända upp till taket och ventilationsöppningen ska vara dold, måste öppningen var minst 200cm 2 stor för både KF och KI/GI. Se måttskiss. Elektrisk anslutning Kyl- och frysskåp avsedda för inbyggnad levereras med anslutningskabel (3-ledare) och jordad stickkontakt och kan anslutas till uttag som installerats enligt gällande betämmelser. Kabelns längd är 2,3m och räcker för att uttag ska kunna placeras ovanför eller vid sidan om köksskåp. (Kontinentalhöjd). Principen för tekniken med platta gångjärn Inbyggnad under bänkskiva Siemens kylskåp avsedda att placeras under bänkskiva har plastfötter för att lätt kunna skjutas in på plats. På modellerna KU/GU sker ventilationen via kylskåpets sockel, vilket gör att det inte krävs något urtag i bänkskivan. På KU/GU kan sockeldjupet justeras för att passa under arbetsbänk mm hög. Sockeldjupet kan därmed anpassas till att vara jäms med övrig köksinredning. Eluttaget bör placeras på ställe som är lätt att nå, helst vid sidan om inbyggnadsutrymmet. Uttaget bör placeras minst 20 cm över golvet.

29 Kyl- och frysskåp Kyl/frys för integrering Kyl/frys för integrering KI 24RA50/ KI 24LA50/ KI 24RE50 Kyl/frys för integrering Ventilationsöppning minst 200cm 2 Ü , ,5 1771,5+A+Ü Vid större nischmått ( ) skall en passbit monteras i överkant. KI 38RA40/38LA40 Ventilationsöppning i sockeln minst 200cm 2 A Kyl/frys för integrering KI 38SA50/ KI38VA50 Kyl/frys för integrering , KI 32NA Ventilationsöppning minst 200cm Ventilationsöppning i sockeln minst 200cm Ü A 893+Ü (max.) A () Ü A 868+Ü () A (max.) Överlapp snickerilucka Vid större nischmått ( ) skall en passbit monteras i överkant De angivna måtten gäller när spalten mellan dörrarna är 4 mm. Skulle spalten vara större (max 14 mm) måste måtten anpassas därefter. Underkant snickerilucka s Inbyggnadstips och måttskisser 29

30 Kyl- och frysskåp Underbyggnads-kyl/-frys * * * 550 V inkylskåp högerhängd Ve ntilationsöppning minst 200 cm * * KU 15RA40 och GU 15DA * * * variabel sockel/ inbyggnadshöjd KF 18WA Ventilationsöppning i soc keln minst 200 cm 2 Mått i m m Vinkylskåp vänsterhängd Ventilationsöppning minst 200 cm 2 Kylskåp för inbyggnad med dekorram Ventilationsöppning i sockeln minst 200 cm 2 KF 18WA41 Kylskåp för inbyggnad med dekorram Ventilationsöppning minst 200 cm 2 Dekorram: Mått (HxBxD) 1206 x 581 x 4mm 1760 Ventilationsöppning minst 200 cm 2 i sockeln KF 24RA50SD hantag Vattenanslutning * **Ta + hantag 60

31 Kyl- och frysskåp * **Ta KG 39MT90 a b c e f KG36M KG36P390 KG39P KG 39M KG 36M390/KG 36SX80/KG 39M390/KG 39P390/KG 36P390 f a b c e f KG 36SX KS 38R496/KS 38R480 a b c d e f mm GS 32NA90/GS 32NA80 a b c d e f mm s Inbyggnadstips och måttskisser 31

32 Inbyggnadstips diskmaskiner aquastop aquastop är namnet på Siemens vattensäkerhetssystem. I systemet belastas inloppslangen av vattentrycket endast när vatten fylls på. Om slangen under den tiden skulle bli otät, så stängs vattentillflödet av direkt vid anslutningen med hjälp av magnetventilen. Slangen blir då helt utan tryck. Vidare är slangen trycklös när maskinen är färdigt eller vid strömavbrott. Montering av aquastop på alla diskmaskiner kan ske lodrätt, vågrätt eller t.o.m. upp och ner. aquastop-förlängning aquastop kan förlängas ca. 1,50 m med hjälp av en förlängningssats SZ (extra tillbehör) när vattenkranen sitter långt från diskmaskinen. Med förlängningssatsen följer utjämningsringar som passar alla slags gängor (ej på bild). Underbyggnad av diskmaskin på 60 cm eller 45 cm Anpassning till arbetshöjd möjlig med hjälp av höjdjusterbara ben. Apparaten skjuts in i nischen något. Inbyggnadstips för sats för rostfria lister och fästanordningar Sats för rostfria lister och fästanordningar (SZ 72005/SZ 72015). Med detta specialtillbehör täcks glipan mellan apparaten och inredningen på ett snyggt sätt. SZ kan användas för alla SE..... / SF.....-diskmaskiner, SZ är speciellt lämpad för höga diskmaskiner SL..... Monteringssats för dubbelmontage av 45- eller 60 cm maskiner: SZ72245 En speciell inbyggnadssats bygger snyggt in två diskmaskiner bredvid varandra. Tillbehörssatsen för inbyggnad av 45 cm-duo består av följande delar: - Täcklister i rostfritt stål (3 stycken) De rostfria listerna fogar ihop maskinerna i varandra och i omgivande snickerier till en elegant och kraftfull enhet. - T-koppling för avloppsslang - T-koppling för vattentillförselslang (Aqua-Stop) Vattenanslutning Tilloppsslangarna byggs enkelt ihop med en T-koppling (tillbehör). Även avloppslangarna kan byggas ihop med en T-koppling (tillbehör). Vid gemensam anslutning av båda apparaterna till vattenledningen krävs ett större minimitryck i ledningen. Det ökar till 1,0 bar (i stället för 0,5 bar) Elektrisk installation För bästa säkerhet och funktion ansluts varje diskmaskin med sin egen stickpropp. (Varje anslutning kräver 10 A). Anslutningsteknik Samtliga Siemens 60cm och 45cm diskmaskiner är återsugningssäkra. Speciella anslutningsarmaturer med backventil krävs inte (se resp. monteringsanvisning för närmare anvisningar). Dessutom kan avloppsslangen ledas direkt till golvbrunn. Inbyggnadsteknik Vertikala lister längs maskinens sidor tätar spalten mellan köksinredning och maskin. Med dessa lister blir kanterna lätta att hålla rena. Inbyggnad under bänkskiva När en ny diskmaskin ska installeras under bänkskiva bör en speciell ångavvisande plåt/ folie monteras på undersidan av bänkskivan. Denna medföljer diskmaskinen. De flesta diskmaskinernas höjd kan justeras framifrån. Ett speciellt utvecklat system tillåter att maskinen först ställs på plats, och sedan höjs den bakre foten med hjälp av en skruv framtill. Sockel Sockeldjupet kan justeras i djupled om de medlevererade sockelfästena används. För integrerade maskiner rekommenderas heldragen sockel. Som reservdel tillhandahålles även sockelvinklar. Anslutning för diskmaskiner SL-modeller 60 cm SE-modeller 60 cm Anslutning för smaldisk SF-modeller 45 cm 1,3 m 1,4 m 1,4 m 1,6 m 1,3 m 1,5 m 45 Aqua-Stop-förlängning vattentillopp för samtliga nya diskmaskiner SL, SE och SF SZ SZ / 72015! 60 R 75 mm! 1,7 m 1,6 m 1,2 m 1,2 m 1,4 m 1,4 m R 75 mm R 75 mm ca. 250 cm

33 Inbyggnadstips för diskmaskiner helintegrerade och integrerbara 60 cm vid olika höjdmått Vid nischhöjd 860 eller 870mm: Om diskmaskin 81cm (SE...) eller 86cm (SL...) kan byggas in här beror på sockelhöjden för omgivande köksinredning! (se nedanstående översikt). Sockelhöjd Produkthöjd Nischhöjd Arbetshöjd Nischhöjd in mm Sockelhöjd in mm ➀ ➏ 100 ➀ ➀ ➏ ➏ 110 ➀ ➀ ➀ ➏ ➏ ➏ 120 ➀ ➀ ➀ ➀ ➏ ➏ ➏ ➏ 130 ➀ ➀ ➀ ➀ ➀ ➏ ➏ ➏ ➏ ➏ 140 ➀ ➀ ➀ ➀ ➀ ➀➏ ➏ ➏ ➏ ➏ ➏ 150 ➀ ➀ ➀ ➀ ➀ ➀➏ ➀➏ ➏ ➏ ➏ ➏ ➏ 160 ➀ ➀ ➀ ➀ ➀ ➀➏ ➀➏ ➏ ➏ ➏ ➏ ➏ 170 ➀ ➀ ➀ ➀ ➀ ➀➏ ➏ ➏ ➏ ➏ ➏ 180 ➀ ➀ ➀ ➀ ➀ ➏ ➏ ➏ ➏ ➏ 190 ➀ ➀ ➀ ➀ ➏ ➏ ➏ ➏ 200 ➀ ➀ ➀ ➏ ➏ ➏ 210 ➀ ➀ ➏ ➏ 220 ➀ ➏ ➀ = 81-cm hög diskmaskin (SE...) ➏ = 86-cm hög diskmaskin (SL...) Exempel: Vid 870 mm nischhöjd Om sockelhöjden på köksinredningen är större än 170mm, välj en 81cm hög diskmaskin (SE...). Om sockelhöjden på köksinredningen är mellan 100 och mindre än 150mm, välj en 86cm hög diskmaskin (SL...). Om sockelhöjden på köksinredningen är mellan 150 och 170 mm, kan båda höjderna väljas (SE..../SL...). s Inbyggnadstips och måttskisser 33

34 Diskmaskiner för integrering och helintegrering med snickerilucka Monteringsmall Med maskinen medföljer en monteringsmall som gör måttagningen lätt, och också kan användas för att markera fästskruvarnas placering på luckan. Samtliga fästdelar som krävs vid monteringen av luckan ingår. Helintegrerade diskmaskiner 60cm och 45 cm På helintegrerade diskmaskiner förses hela framsidan med snickerilucka som övrig köksinredning. Manöverpanelen syns inte när luckan är stängd (se bild 1). Integrerade diskmaskiner 60cm På integrerade diskmaskiner förses framsidan under panelen med snickerilucka, som övrig köksinredning (se bild 2). Anpassning till den övriga köksskåpsindelningen sker med hjälp av variabel list som medföljer (se bild 3). Genom att ta bort den variabla listen (F) kan snickeriluckans överkant (G) anpassas så att den linjerar med lådorna i omkringliggande köksinredning. Montera rätt antal lister i manöverpanelen och fäst dem (se bild 3). Justering Vid integrerbara diskmaskiner kan den fastskruvade luckan justeras åt samtliga håll. Luckan får vara max 22mm tjock. Monteringsanvisning Luckviktsutjämning sker framifrån på diskmaskinen, med hjälp av skruvmejsel. Installationsutrymme 48x mm för diskmaskiner med bredd 60 cm. 100x100mm för diskmaskiner med bredd 45cm (se monteringsanvisningen) ger god plats för rörinstallationer. Diskmaskin, helintegrerad 60 cm 86 cm hög Luckhöjd min 690 max 760 SL * 90 *Sockelhöjd vid max. 220* produkthöjd mm Sockelhöjd vid produkthöjd mm Diskmaskin, helintegrerad 60 cm och 45 cm 81cm hög Luckhöjd min 640 max * *Sockelhöjd vid produkthöjd mm Sockelhöjd vid produkthöjd mm / max. 220* SE 6...(60 cm)/sf 6...(45 cm) Bild 1 Diskmaskin, integrerad 60 cm 86 cm hög Luckhöjd inkl panel min 690 max 760 Helintegrerad diskmaskin ** Rostfri panel max 147 mm Bild 2 * Sockelhöjd vid produkthöjd mm vid produkthöjd mm SL 5.M... Integrerad diskmaskin Diskmaskin inte grerad 60 cm 81 cm hög * 152** Bild 3 F G Luckhöjd inkl panel min 640 max 710 *Sockelhöjd vid produkthöjd mm Sockelhöjd d produkthöjd mm **Rostfri panel max 147 mm Integrerad diskmaskin med utjämningslist SE 5..M... / 5..T.../5..E...

35 Diskmaskiner för inbyggnad Diskmaskin, integrerad 45 cm 81 cm hög Diskmaskiner accent-line och HiSense Luckhöjd inkl panel min 640 max * * Sockelhöjd vid produkthöjd mm vid produkthöjd mm *15 cm sockelhöjd vid 90 cm arbetshöjd 10 cm sockelhöjd vid 85 cm arbetshöjd * SF 5... SE-modeller HiSense och accent-line Diskmaskin, 60 cm och 45cm 81 cm hög 598/ / * s Inbyggnadstips och måttskisser 35
