Biobränslepannor sedan 1982

Transkript

1 Biobränslepannor sedan 1982 Sol Biomassa Heizomat Värme Livsglädje

2 År 1982 tillverkade Robert Bloos det första automatiska utmatningssystemet för flis. Tanken var att utnyttja virke från den egna skogen till uppvärmning, men med samma komfort som fossila bränslen. Utmatningssystemet skulle från början enbart försörja den egna flispannan på gården. Men det kom allt fler intressenter, som var begeistrade över hans Heizomat utmatningssystem. Idag har företaget Heizomat över 200 medarbetare, samt en stor lärlingsverkstad med 14 lärlingar. Företaget är beläget i de två Bayerska orterna Gunzenhausen / Maicha och Heidenheim i Tyskland. Produktionsytan har expanderat från ett garage till en yta på över m² idag. Förutom förbränningsanläggningar för flis och biomassa, så har Heizomat även specialiserat sig på handmatade och kranmatade flishuggar, påfyllnadsutrustning för flisförråd, transportsystem för flis och gripgrepar till stam och ris. En bra bit över installerade förbränningsanläggningar och flishuggar runt om i världen står för kvalité och mogen teknologi från Heizomat! Våra produktionsplatser Maicha / Bayern Heidenheim / Bayern 2 Äkta kvalitétsarbete! Alla våra produkter är tillverkade i Tyskland.

3 Energi i balans med naturen Sedan 30 år tillbaka alltid ett steg före! medarbetare - Över kunder - Familjeföretag - Made in Germany,,Energi i balans med naturen! Med detta mottot tillverkar vi sedan 30 år flisanläggningar. Tillverkade i Tyskland. Det glädjer mig, att över kunder runt om i världen använder våra värmepannor, ekologiskt men ändå komfortabelt som fossila bränslen. Robert Bloos sen. Ett starkt Team HEIZOMAT s arbetsstyrka Pionjär! Sedan 30 år tillbaka sysselsätter sig HEIZOMAT med förnyelsebara energikällor. 3

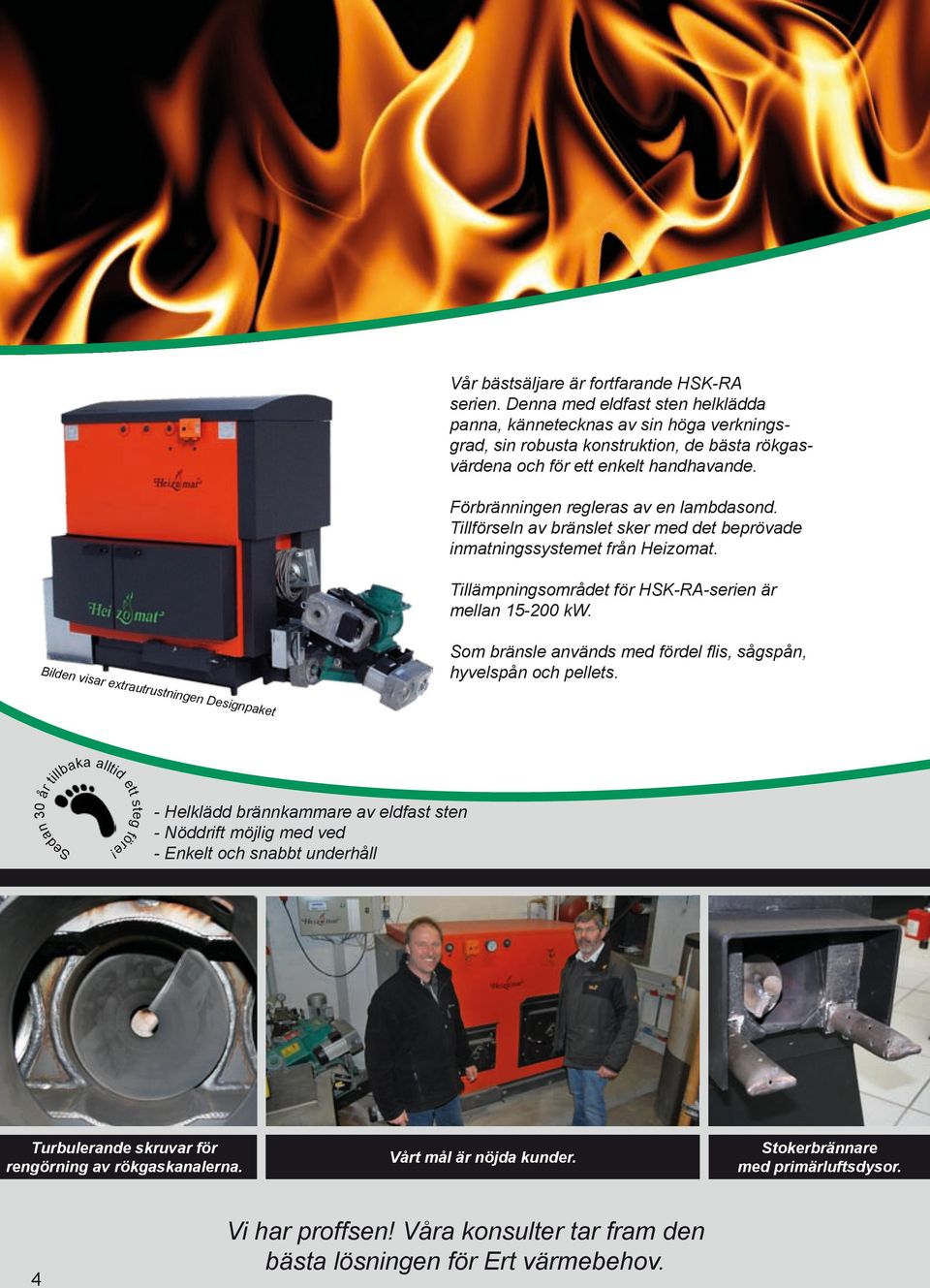

4 Vår bästsäljare är fortfarande HSK-RA serien. Denna med eldfast sten helklädda panna, kännetecknas av sin höga verkningsgrad, sin robusta konstruktion, de bästa rökgasvärdena och för ett enkelt handhavande. Förbränningen regleras av en lambdasond. Tillförseln av bränslet sker med det beprövade inmatningssystemet från Heizomat. Tillämpningsområdet för HSK-RA-serien är mellan kw. Som bränsle används med fördel flis, sågspån, hyvelspån och pellets. Bilden visar extrautrustningen Designpaket Sedan 30 år tillbaka alltid ett steg före! - Helklädd brännkammare av eldfast sten - Nöddrift möjlig med ved - Enkelt och snabbt underhåll Turbulerande skruvar för rengörning av rökgaskanalerna. Vårt mål är nöjda kunder. Stokerbrännare med primärluftsdysor. 4 Vi har proffsen! Våra konsulter tar fram den bästa lösningen för Ert värmebehov.

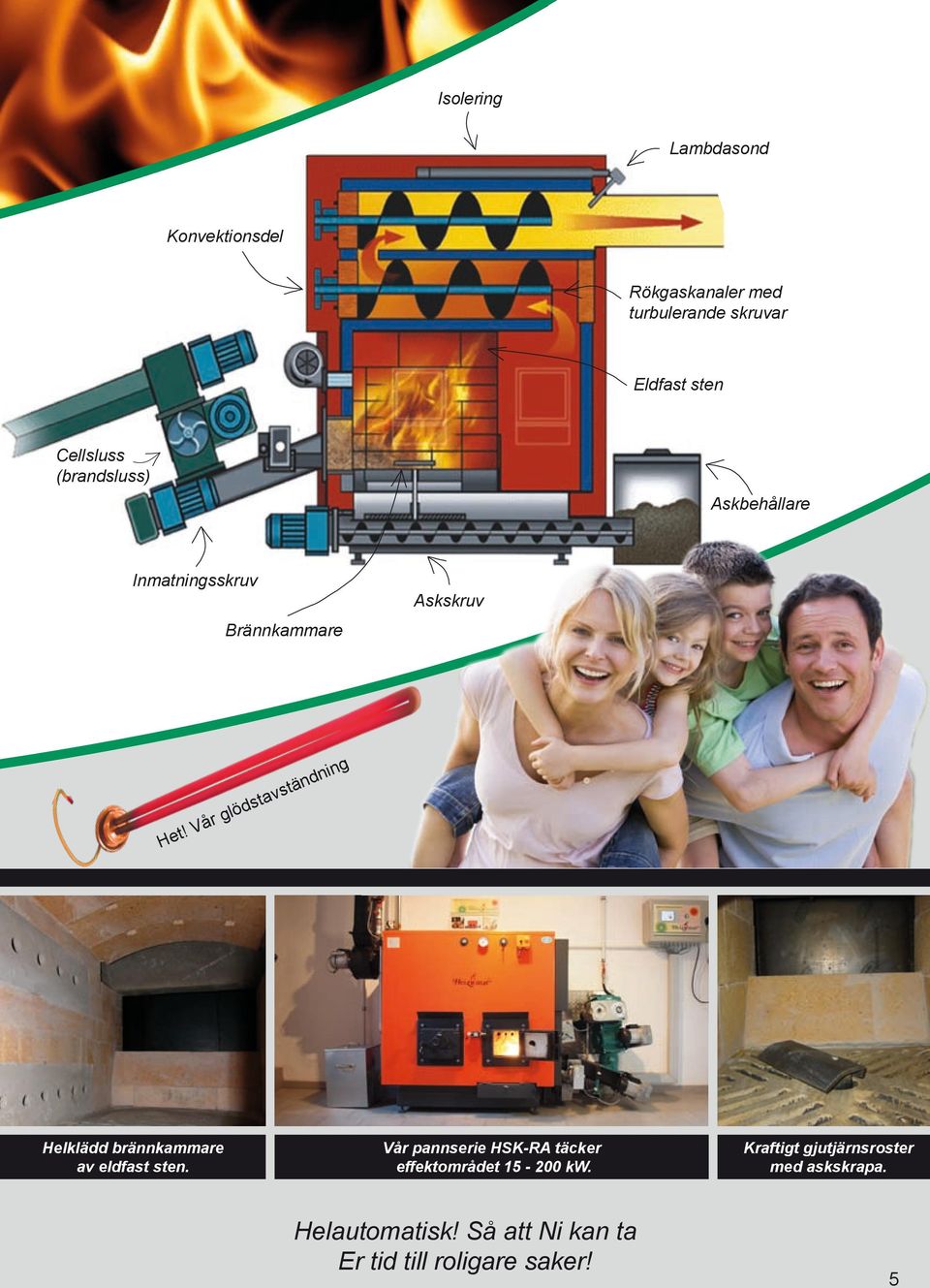

5 Isolering Lambdasond Konvektionsdel Rökgaskanaler med turbulerande skruvar Eldfast sten Cellsluss (brandsluss) Askbehållare Inmatningsskruv Brännkammare Askskruv Het! Vår glödstavständning Helklädd brännkammare av eldfast sten. Vår pannserie HSK-RA täcker effektområdet kw. Kraftigt gjutjärnsroster med askskrapa. Helautomatisk! Så att Ni kan ta Er tid till roligare saker! 5

6 Rejält utmatningshuvud Den sveparmsutmatning som utvecklades år 1983 av HEIZOMAT, har med sin robusta konstruktion och sitt perfekta arbetssätt fortfarande inte överträffats. Den gör det möjligt att mata ut bränsle ur alla förråd. Sedan år 2011 kan vår sveparm utrustas med den patenterade parallellföringen, som gör det möjligt att tömma flisförrådet cirkulärt runt, tyst och utan efterfjädring av sveparmarna. Utmatningsskruven från förrådet är progressiv för att säkerställa en problemfri transport av biobränslet från förrådet till förbränningen. Den höga driftssäkerheten säkerställs med en 50/35 mm massiv stålkärna i skruvarna. En viktig del i alla HEIZOMAT s sveparmsutmatningar är den av oss utvecklade koniska vinkelväxeln, med ett överförbart vrid moment på upp till Nm. Eftersom den är monterad inne i flisförrådet, så är den försedd med en specialtätning för att förhindra damm och smuts att tränga in. Drivmotor med växellåda till utmatningen sitter monterad utanför flisförrådet. Ett mellangolv i förrådet är inte nödvändigt! Sedan 30 år tillbaka alltid ett steg före! - Konisk vinkelväxel för upp till Nm vridmoment - Sedan 1983 en robust sveparmsutmatning - Rombformade skruvkanaler med stor volym för optimal bränsletransport 4-kammars cellsluss med motstål. Kraftig sveparmsutmatning från 1-7 m, för tillförlitlig utmatning av bränslet. Utmatningshuvud med stickbrytare. 6 Kraftigt! Genom vår progressiva skruvtransportör och genom vår 4-kammrade cellmatare transporteras upp till G50 bränsle tillförlitligt till förbränningen!

7 Utmatning mm Tryckplatta Rivhakar Parallellföring (Tillbehör) Patent Sveparm Separat drivning (Tillbehör) Dragfjäder Spännkedja Konisk vinkelväxel Öppen kanal Konisk vinkelväxel till sveparmsutmatningen - original hos Heizomat sedan år 1993 Påfyllnadsutrustning i inbyggt flisförråd. Kasunförråd för enkel påfyllnad med traktor och vagn / lastbil. Överbyggt utmatningssystem för flisförråd. Energisparare! Våra anläggningar är alla utrustade med energieffektiva transmissioner. 7

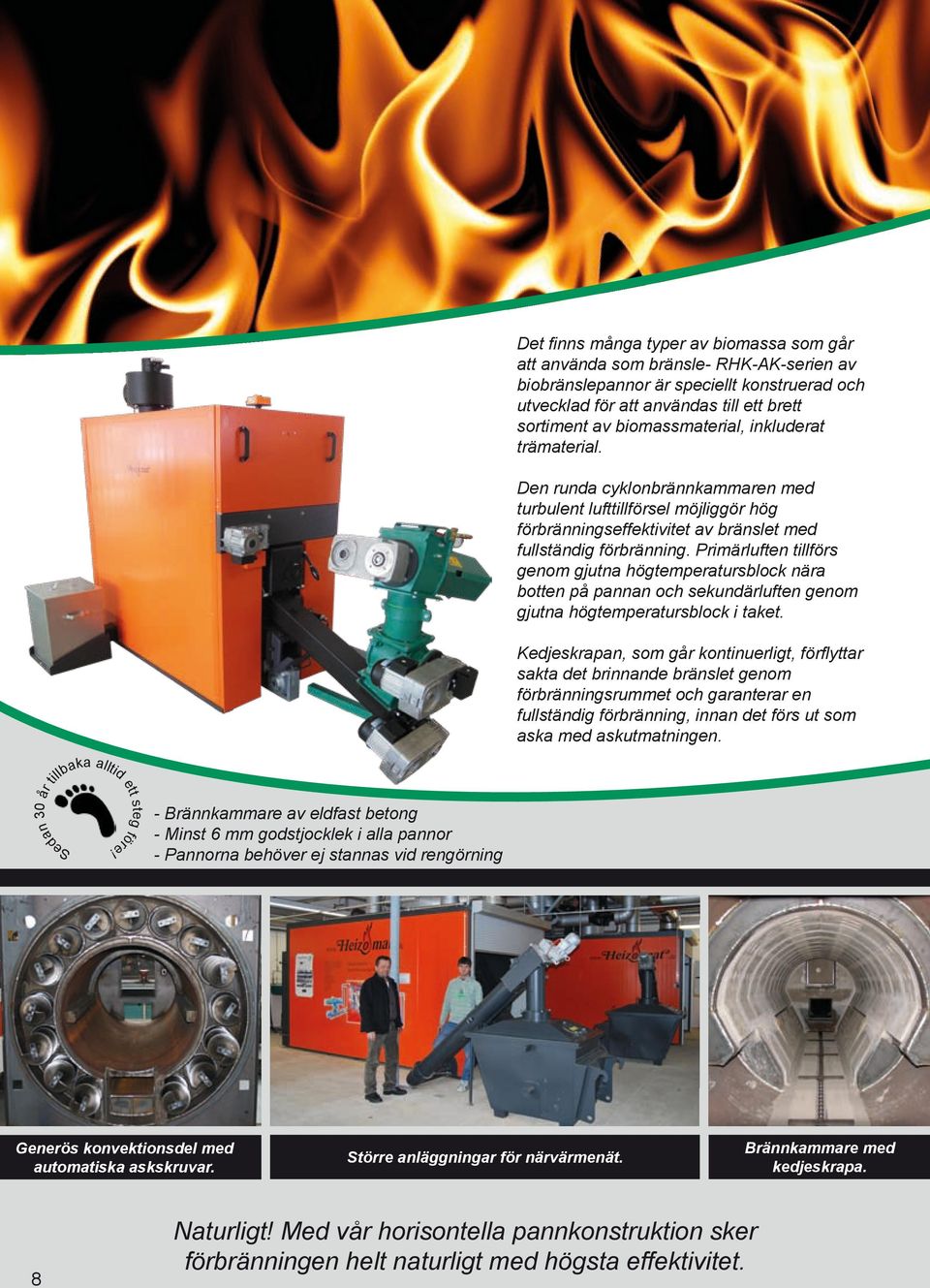

8 Det finns många typer av biomassa som går att använda som bränsle- -serien av biobränslepannor är speciellt konstruerad och utvecklad för att användas till ett brett sortiment av biomassmaterial, inkluderat trämaterial. Den runda cyklonbrännkammaren med turbulent lufttillförsel möjliggör hög förbränningseffektivitet av bränslet med fullständig förbränning. Primärluften tillförs genom gjutna högtemperatursblock nära botten på pannan och sekundärluften genom gjutna högtemperatursblock i taket. Kedjeskrapan, som går kontinuerligt, förflyttar sakta det brinnande bränslet genom förbränningsrummet och garanterar en fullständig förbränning, innan det förs ut som aska med askutmatningen. Sedan 30 år tillbaka alltid ett steg före! - Brännkammare av eldfast betong - Minst 6 mm godstjocklek i alla pannor - Pannorna behöver ej stannas vid rengörning Generös konvektionsdel med automatiska askskruvar. Större anläggningar för närvärmenät. Brännkammare med kedjeskrapa. 8 Naturligt! Med vår horisontella pannkonstruktion sker förbränningen helt naturligt med högsta effektivitet.

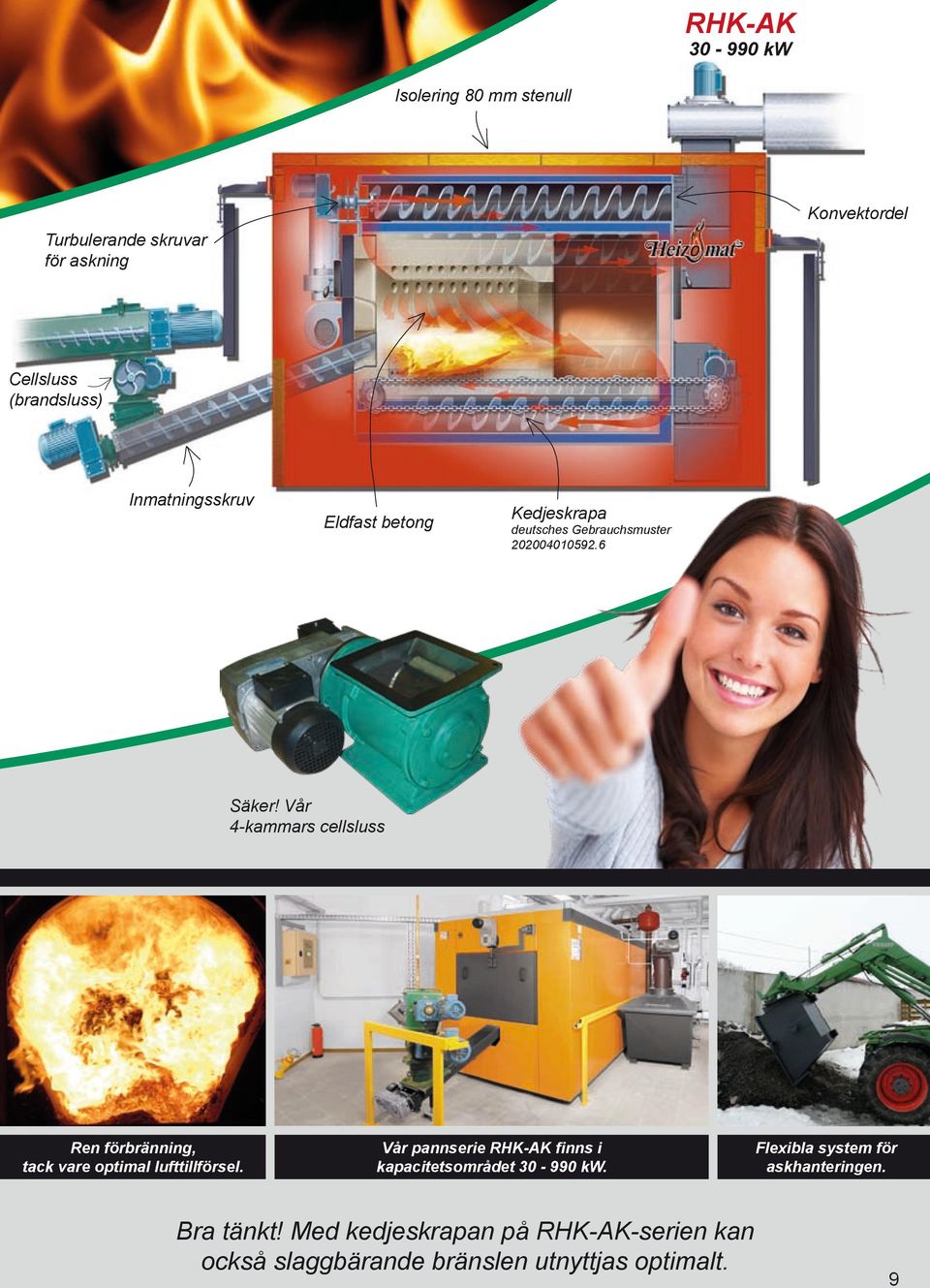

9 kw Isolering 80 mm stenull Turbulerande skruvar för askning Konvektordel Cellsluss (brandsluss) Inmatningsskruv Eldfast betong Kedjeskrapa deutsches Gebrauchsmuster Säker! Vår 4-kammars cellsluss Ren förbränning, tack vare optimal lufttillförsel. Vår pannserie finns i kapacitetsområdet kw. Flexibla system för askhanteringen. Bra tänkt! Med kedjeskrapan på -serien kan också slaggbärande bränslen utnyttjas optimalt. 9

10 Alltid ett steg före! Sensationell teknik med självförklarande menyer. Det är den nya TouchControl TS7 med Simatic. NYHET 30 års erfarenhet av förbränningsteknik kombinerat med den modernaste Siemensteknologin och avancerade funktioner har resulterat i den bästa Heizomatkontrollen genom tiderna. Tack vare den industriella kvalitén och användningen av Siemens komponenter, garanteras en lång livslängd och tillgång till reservdelar över hela världen. Lambdasond Effektreglering / glödbäddsbildning / lambdareglering Shuntreglering för returtemperaturhöjning Övervakning av returtemperatur Drifttidsräknare för olika aktiviteter Sm@rtServer för visualisering på smarttelefon / PC Individuella inställningsmöjligheter för olika bränslen Sotarläge för hel- och dellastmätning Förbränningsinspelning, 2 alt. 48 timmar Modbus TCP-gränssnitt för kontrollteknik Extern panntemperaturskontroll 0-10 V m.m. Allt under kontroll m Kopplingsskåp, från 5 motorer. Vi tillverkar och programmerar våra styrningar själv. Kopplingsskåp för 5 motorer. 10 Flexibel! Med glödstavständning, kan Ni använda och köra vårt system i kontinuerlig eller tändningsdrift.

11 Regleringsteknik Regleringen av Era värmekretsar kontrolleras av vår systemkontroll HEIZOCONTROL MX. Styrenheten har över 14 relä utgångar och fyra pulsbreddsmodulerade utgångar (PWM) för varvtalsreglering av energibesparande högeffektiva pumpar, som valfritt kan kopplas om med en 0-10 V signal. Vidare är styrenheten utrustad med en frekvensingång, tre impuls ingångar samt en mängd olika givaringångar. Tack vare den inbyggda SD-kort platsen kan styrenheten snabbt och enkelt programmeras. Sedan 30 år tillbaka alltid ett steg före! - Sedan år 1996 styrning med lambdasond - Modulerande drift genom laststegskontroll - Meny med flertalet olika bränslen - Tänd- eller underhållseldning möjlig - Varvtalsreglerad styrning av pumparna - Utbyggbar upp till 7 värmekretsar - Fri programmering - Enkel uppdatering med SD-kort ed våra styrenheter Triac - 3-Knappskontroll Barnenkel att använda, vår TouchContol. Byggt för Er av proffs. Smart! Tack vare vår TouchControl kan vi justera effekten på våra pannor steglöst. 11

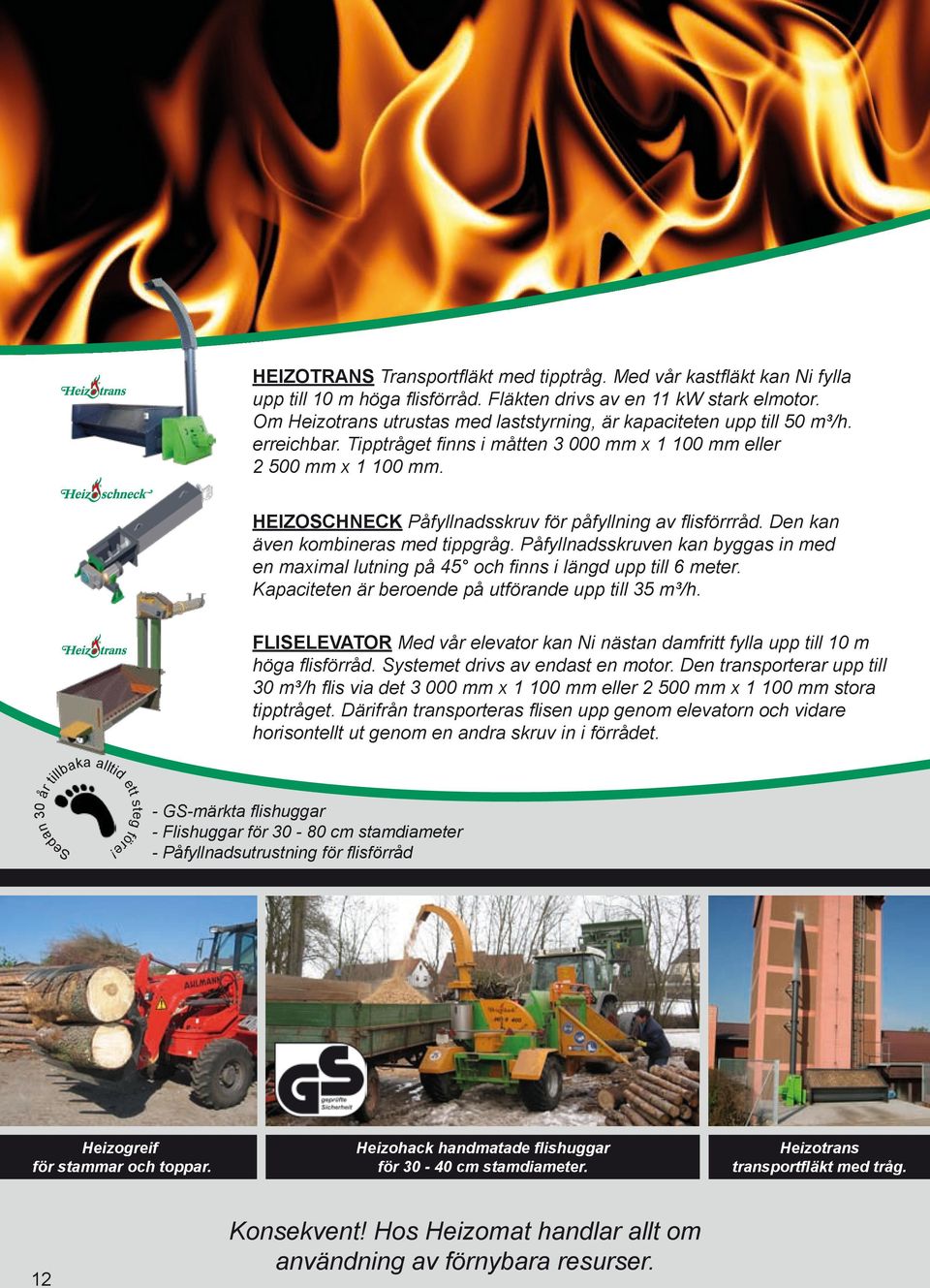

12 HEIZOTRANS Transportfläkt med tipptråg. Med vår kastfläkt kan Ni fylla upp till 10 m höga flisförråd. Fläkten drivs av en 11 kw stark elmotor. Om Heizotrans utrustas med laststyrning, är kapaciteten upp till 50 m³/h. erreichbar. Tipptråget finns i måtten mm x mm eller mm x mm. HEIZOSCHNECK Påfyllnadsskruv för påfyllning av flisförrråd. Den kan även kombineras med tippgråg. Påfyllnadsskruven kan byggas in med en maximal lutning på 45 och finns i längd upp till 6 meter. Kapaciteten är beroende på utförande upp till 35 m³/h. FLISELEVATOR Med vår elevator kan Ni nästan damfritt fylla upp till 10 m höga flisförråd. Systemet drivs av endast en motor. Den transporterar upp till 30 m³/h flis via det mm x mm eller mm x mm stora tipptråget. Därifrån transporteras flisen upp genom elevatorn och vidare horisontellt ut genom en andra skruv in i förrådet. Sedan 30 år tillbaka alltid ett steg före! - GS-märkta flishuggar - Flishuggar för cm stamdiameter - Påfyllnadsutrustning för flisförråd Heizogreif för stammar och toppar. Heizohack handmatade flishuggar för cm stamdiameter. Heizotrans transportfläkt med tråg. 12 Konsekvent! Hos Heizomat handlar allt om användning av förnybara resurser.

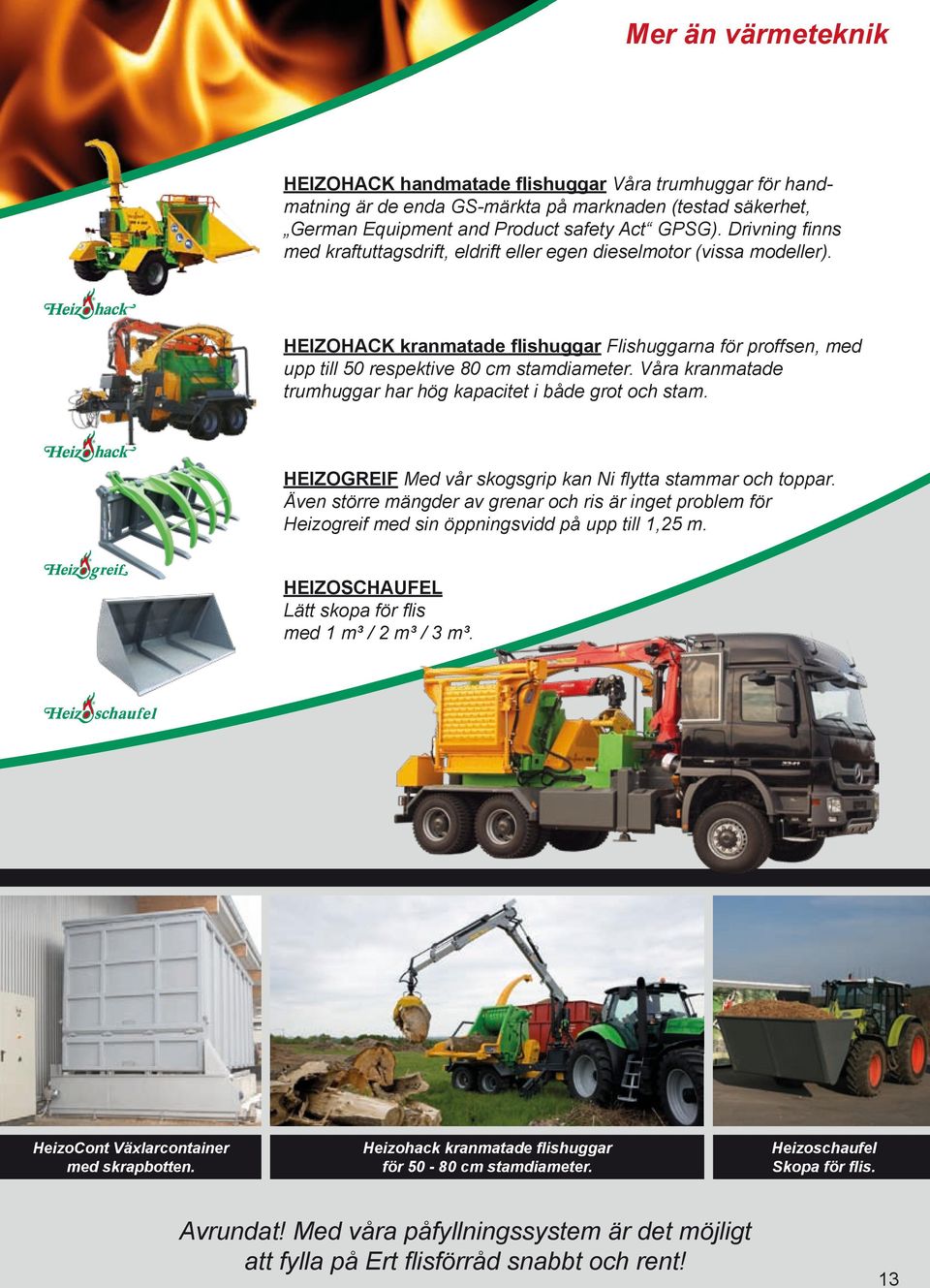

13 Mer än värmeteknik HEIZOHACK handmatade flishuggar Våra trumhuggar för handmatning är de enda GS-märkta på marknaden (testad säkerhet, German Equipment and Product safety Act GPSG). Drivning finns med kraftuttagsdrift, eldrift eller egen dieselmotor (vissa modeller). HEIZOHACK kranmatade flishuggar Flishuggarna för proffsen, med upp till 50 respektive 80 cm stamdiameter. Våra kranmatade trumhuggar har hög kapacitet i både grot och stam. HEIZOGREIF Med vår skogsgrip kan Ni flytta stammar och toppar. Även större mängder av grenar och ris är inget problem för Heizogreif med sin öppningsvidd på upp till 1,25 m. HEIZOSCHAUFEL Lätt skopa för flis med 1 m³ / 2 m³ / 3 m³. HeizoCont Växlarcontainer med skrapbotten. Heizohack kranmatade flishuggar för cm stamdiameter. Avrundat! Med våra påfyllningssystem är det möjligt att fylla på Ert flisförråd snabbt och rent! Heizoschaufel Skopa för flis. 13

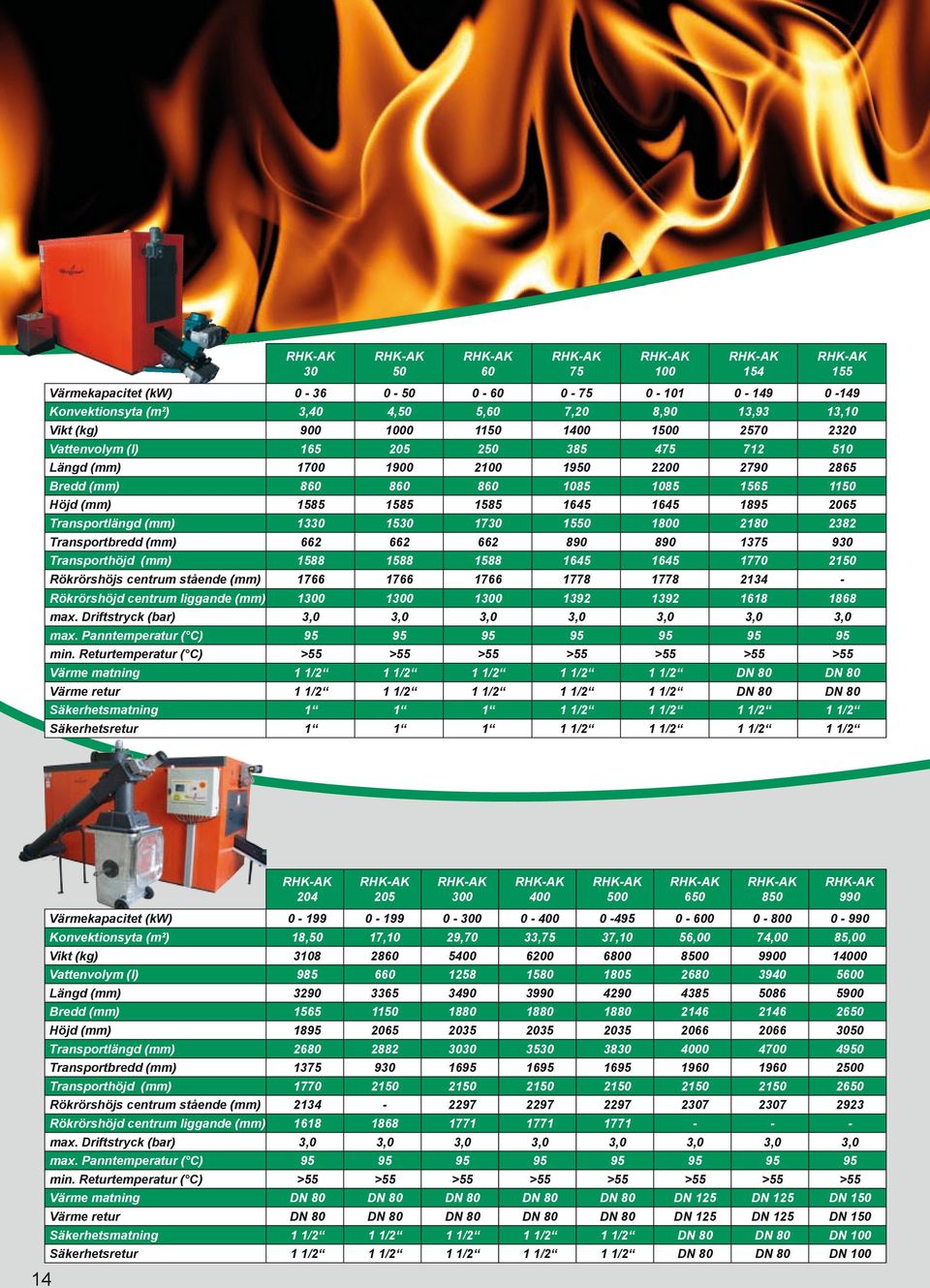

14 Värmekapacitet (kw) Konvektionsyta (m²) 3,40 4,50 5,60 7,20 8,90 13,93 13,10 Vikt (kg) Vattenvolym (l) Längd (mm) Bredd (mm) Höjd (mm) Transportlängd (mm) Transportbredd (mm) Transporthöjd (mm) Rökrörshöjs centrum stående (mm) Rökrörshöjd centrum liggande (mm) max. Driftstryck (bar) 3,0 3,0 3,0 3,0 3,0 3,0 3,0 max. Panntemperatur ( C) min. Returtemperatur ( C) >55 >55 >55 >55 >55 >55 >55 Värme matning 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 DN 80 DN 80 Värme retur 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 DN 80 DN 80 Säkerhetsmatning /2 1 1/2 1 1/2 1 1/2 Säkerhetsretur /2 1 1/2 1 1/2 1 1/ Värmekapacitet (kw) Konvektionsyta (m²) 18,50 17,10 29,70 33,75 37,10 56,00 74,00 85,00 Vikt (kg) Vattenvolym (l) Längd (mm) Bredd (mm) Höjd (mm) Transportlängd (mm) Transportbredd (mm) Transporthöjd (mm) Rökrörshöjs centrum stående (mm) Rökrörshöjd centrum liggande (mm) max. Driftstryck (bar) 3,0 3,0 3,0 3,0 3,0 3,0 3,0 3,0 max. Panntemperatur ( C) min. Returtemperatur ( C) >55 >55 >55 >55 >55 >55 >55 >55 Värme matning DN 80 DN 80 DN 80 DN 80 DN 80 DN 125 DN 125 DN 150 Värme retur DN 80 DN 80 DN 80 DN 80 DN 80 DN 125 DN 125 DN 150 Säkerhetsmatning 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 DN 80 DN 80 DN 100 Säkerhetsretur 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 DN 80 DN 80 DN 100

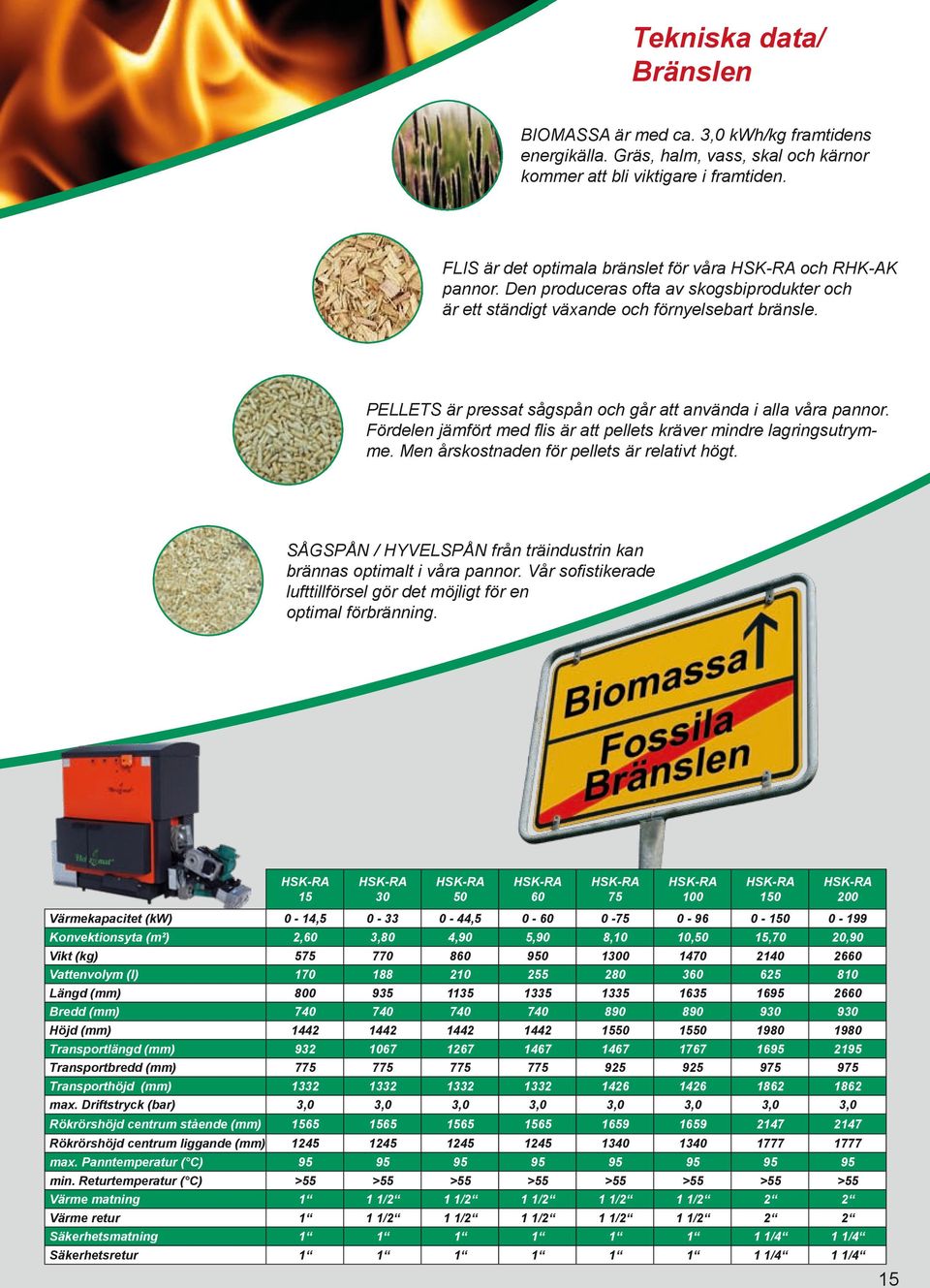

15 Tekniska data/ Bränslen BIOMASSA är med ca. 3,0 kwh/kg framtidens energikälla. Gräs, halm, vass, skal och kärnor kommer att bli viktigare i framtiden. FLIS är det optimala bränslet för våra HSK-RA och pannor. Den produceras ofta av skogsbiprodukter och är ett ständigt växande och förnyelsebart bränsle. PELLETS är pressat sågspån och går att använda i alla våra pannor. Fördelen jämfört med flis är att pellets kräver mindre lagringsutrymme. Men årskostnaden för pellets är relativt högt. SÅGSPÅN / HYVELSPÅN från träindustrin kan brännas optimalt i våra pannor. Vår sofistikerade lufttillförsel gör det möjligt för en optimal förbränning. HSK-RA 15 HSK-RA 30 HSK-RA 50 HSK-RA 60 HSK-RA 75 HSK-RA 100 HSK-RA 150 HSK-RA 200 Värmekapacitet (kw) 0-14, , Konvektionsyta (m²) 2,60 3,80 4,90 5,90 8,10 10,50 15,70 20,90 Vikt (kg) Vattenvolym (l) Längd (mm) Bredd (mm) Höjd (mm) Transportlängd (mm) Transportbredd (mm) Transporthöjd (mm) max. Driftstryck (bar) 3,0 3,0 3,0 3,0 3,0 3,0 3,0 3,0 Rökrörshöjd centrum stående (mm) Rökrörshöjd centrum liggande (mm) max. Panntemperatur ( C) min. Returtemperatur ( C) >55 >55 >55 >55 >55 >55 >55 >55 Värme matning 1 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 2 2 Värme retur 1 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 2 2 Säkerhetsmatning /4 1 1/4 Säkerhetsretur /4 1 1/4 15
