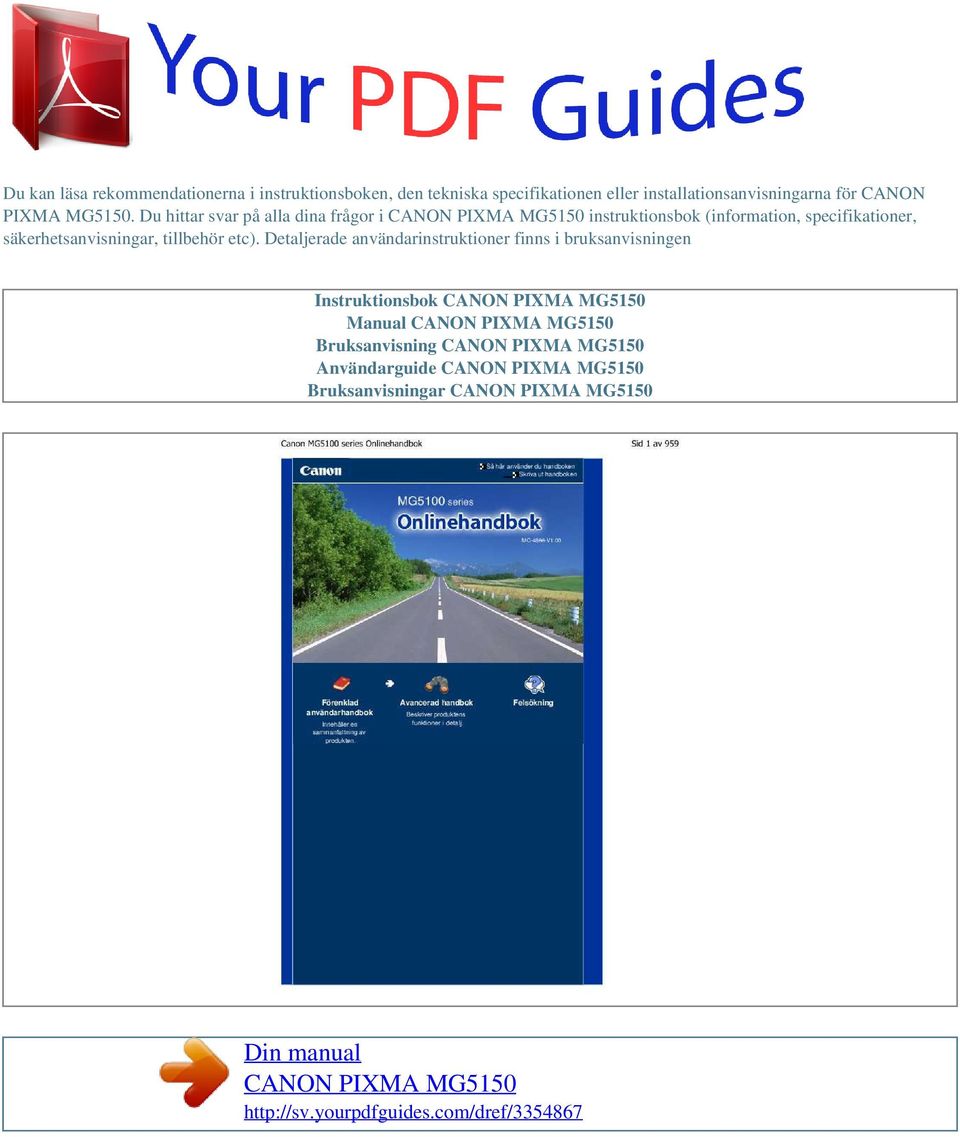

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för CANON PIXMA MG5150. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

2 Utdrag ur manual: Se Manöverpanel. Sid 5 av 959 (7) Pappersutmatningsfack Öppnas automatiskt när utskriften eller kopieringen startar och utskrifterna matas ut. (8) Utmatningsfackets förlängningsdel Öppnas för att ge stöd till de utmatade utskrifterna. Öppna den under utskrift eller kopiering. (9) Alarmlampa Tänds eller blinkar orange när ett fel inträffar, t.ex. när papperet eller bläcket tar slut. (10) Knappen PÅ (ON) Används för att slå på och stänga av eller flera ark vanligt papper Huvudkomponenter av samma format kan fyllas på samtidigt och matas automatiskt ut, ett ark i taget. Sid 6 av 959 Se Fylla på papper. (14) Glasskiva Lägg på ett original för kopiering eller scanning. Baksida (15) USB-port Sätt i USB-kabeln för att få en anslutning till datorn. Viktigt! Rör inte metallhöljet. Dra inte ut eller sätt i USB-kabeln när enheten skriver ut från eller scannar original till datorn. (16) Bakre lucka Lossa den när du ska ta bort papper som har fastnat. (17) Kontakt för anslutning till elnät Anslut den medföljande nätkabeln. Insida (18) Bläcklamporna Lyser eller blinkar rött för att indikera bläckbehållarens status. Se Kontrollera bläckstatus. (19) Hållare för skrivhuvudet Skrivhuvudet är förinstallerat. (20) Låsspak för skrivhuvud Huvudkomponenter Låser skrivhuvudet på plats. Sid 7 av 959 Viktigt! Lyft inte upp den här spaken. (21) Scannerenhet (Lucka) Scannar originaldokument. Öppna den vid byte av bläckbehållare, för att kontrollera bläcklampor eller för att ta bort papper som fastnat inuti enheten. När luckan till scannerenheten öppnas, lyfter du den med dokumentluckan stängd. (22) Åtkomstlampa (Access lamp) Visar minneskortets status genom fast eller blinkande sken. Se Sätta i minneskortet. (23) Kortplats Sätt i ett minneskort. Se Sätta i minneskortet. (24) Kortplatslucka Öppna luckan om du vill sätta i ett minneskort. Se Sätta i minneskortet. Obs! Mer information om hur du installerar bläckbehållarna finns i den tryckta handboken: Uppstartsguide. Manöverpanel (1) Funktionsknappar Använd dessa när du väljer menyer på skärmen HEM (HOME) eller en funktionsmeny längst ned på LCDskärmen. Se Välja en meny eller ett inställningsalternativ. (2) Knappen HEM (HOME) Använd denna när du vill visa skärmen HEM (HOME). Se Välja menyer på skärmen HEM (HOME). (3) Knapparna,, och (Rullningshjulet). Använd när du väljer en meny eller ett inställningsalternativ. Se Välja en meny eller ett inställningsalternativ (4) Knappen OK Används för att bekräfta ditt val av en meny eller ett inställningsalternativ. Huvudkomponenter Åtgärdar ett fel under en pågående utskrift eller återställer skrivarens normala funktion efter borttagande av papper som fastnat. Sid 8 av 959 (5) Knapparna [+] och [-] Anger det antal kopior som du vill kopiera eller skriva ut. (6) Knappen Stopp (Stop) Avbryter en pågående utskrift, kopiering eller scanning. (7) Knappen Färg (Color) Startar utskrift, kopiering eller scanning i färg. Knappen lyser blå när den kan användas. (8) Knappen Svart (Black) Startar svartvit kopiering, scanning etc. Knappen lyser blå när den kan användas. (9) Knappen Bakåt (Back) Återgår till den föregående skärmen. Överst Navigera på menyer på LCD-skärmen Avancerad handbok Innehåll > Översikt över enheten > Navigera på menyer på LCD-skärmen Sid 9 av 959 Felsökning C002 Navigera på menyer på LCD-skärmen Du kan använda enheten för att skriva ut foton från ett minneskort eller en USB-flashenhet, göra kopior eller scanna dokument utan att använda en dator. Du kan dessutom utnyttja de olika funktionerna på enheten genom att använda menyskärmen och inställningarna på LCD-skärmen. Det här avsnittet beskriver den grundläggande navigeringen på menyerna på skärmen HEM (HOME) och hur du väljer de inställningar som behövs för utskrift. Välja menyer på skärmen HEM (HOME) Välja en meny eller ett inställningsalternativ Andra åtgärder Välja menyer på skärmen HEM (HOME) HEM (HOME) trycks in. Skärmen HEM (HOME) visas när strömmen slås på eller när knappen Skärmen HEM (HOME) består av tre fönster och menyerna du använder för att kopiera, skriva ut foton, växlar du mellan fönstren. scanna original o.s.v. visas i dessa fönster. Med knappen eller Om du vill välja en meny använder du funktionsknappen (Function) till vänster, till höger eller i mitten Tryck på knappen HEM (HOME) (A). Skärmen HEM (HOME) visas. Använd eller (B) när du vill visa en viss meny och tryck sedan på funktionsknappen (Function) (C). Den valda menyskärmen visas. Följande menyer kan väljas på skärmen HEM (HOME). Navigera på menyer på LCD-skärmen Kopiera (Copy) Du kan ändra förstoringsgraden, eller radera de mörka partier som uppstår vid kanterna eller längs ryggen vid kopiering av böcker. Du kan även kopiera ett original med olika layouter. Se Kopiering. Sid 10 av 959 Foto (Photo) Du kan skriva ut foton som har sparats på ett minneskort i en digitalkamera eller på en USB-flashenhet. Se Skriva ut foton. Skanna (Scan) Med hjälp av manöverpanelen kan du spara och skicka skannade data till datorn eller spara dem på ett minneskort eller en USB-flashenhet. Se Scanning. Omutskrift foto (Photo reprint) Du kan enkelt scanna och skriva ut foton. Se Skriva ut foton från framkallade foton. Foton för skojs skull (Fun photo print) Du kan skriva ut foton från ett minneskort eller en USB-flashenhet som etiketter, kalendrar och andra fotoobjekt. Se Funktioner i Foton för skojs skull (Fun photo print). Bildspel (Slide show) Du kan förhandsgranska foton i följd på LCD-skärmen från ett minneskort eller en USB-flashenhet. Du kan också välja och skriva ut valda foton. Mer information finns i onlinehandboken: Avancerad handbok.

3 Dokumentutskrift (Document print) Du kan skriva ut dokument (PDF-filer) som har scannats och sparats av enheten. Se Skriva ut PDF-filer från ett minneskort eller en USB-flashenhet. Specialutskrift (Special print) Du kan också skriva ut tillgängliga mallformulär, till exempel linjerat papper och diagrampapper. Du kan också skriva ut foton från en mobiltelefon via en trådlös anslutning med valfri Bluetooth-enhet. Se Skriva ut mallformulär, till exemptskrift, kopiering eller scanning genom att trycka på knappen (Stop) (O). Stopp Överst Skriva ut foton Avancerad handbok Innehåll > Skriva ut foton Sid 14 av 959 Felsökning Skriva ut foton Du kan förhandsgranska fotona på ett minneskort eller en USB-flashenhet på enhetens LCD-skärm och skriva ut de bilder du vill. Du kan också skriva ut dina favoritfoton med olika layouter och använda dem för att skapa dekaler. Skriva ut foton från ett minneskort eller en USB-flashenhet Ändra inställningar Använda olika funktioner Funktioner på Fotomeny (Photo menu) Funktioner i Foton för skojs skull (Fun photo print) Andra användbara funktioner Sätta i minneskortet Innan du sätter i minneskortet Sätta i minneskortet Ta bort minneskortet Sätta i USB-flashenheten Sätta i USB-flashenheten Avlägsna USB-flashenheten Överst Skriva ut foton från ett minneskort eller en USB-flashenhet Avancerad handbok Innehåll > Skriva ut foton > Skriva ut foton från ett minneskort eller en USB-flashenhet Sid 15 av 959 Felsökning C011 Skriva ut foton från ett minneskort eller en USB-flashenhet Förhandsgranska varje foto på ett minneskort eller en USB-flashenhet på enhetens LCD-skärm och skriv ut valfria bilder. I det här avsnittet beskrivs hur du skriver ut fotografier utan ram på fotopapper i storleken cm/4 6 tum. För mer information, se beskrivning av tillvägagångssättet på referenssidan. Du måste förbereda följande: Ett minneskort *1 med lagrade foton. Se Innan du sätter i minneskortet. En USB-flashenhet *1 med lagrade foton. Se Sätta i USB-flashenheten. Fotopapper för utskrift. Se Mediatyper som du kan använda. *1 Enheten kan läsa upp till foton. 1. Förbered för utskrift. (1) Starta enheten. Se Framsida. (2) Fyll på papper. Se Fylla på papper. Här fyller vi på 10 x 15 cm/4" x 6" fotopapper i det bakre facket. Obs! Om du vill skriva ut på vanligt papper i storlekarna A4 eller Letter måste du se till att de ligger i kassetten. Fyll på andra storlekar och andra papperstyper i det bakre facket. (3) Öppna pappersutmatningsfacket försiktigt och utmatningsfackets Skriva ut foton från ett minneskort eller en USB-flashenhet förlängningsdel. Sid 16 av Sätt i ett minneskort eller en USB-flashenhet. (1) Välj Foto (Photo) visas. på skärmen HEM (HOME). Se Välja menyer på skärmen HEM (HOME). Meddelandet "USB-flashenhet el minneskort har inte ställts in. (USB flash drive or memory card is not set.)" (2) Sätt i ett minneskort eller en USB-flashenhet. Minneskort (Memory card): Sätt i minneskortet i kortplatsen MED ETIKETTSIDAN VÄND ÅT VÄNSTER. Mer information om vilka minneskort som är kompatibla med enheten och var man sätter in dem finns i minneskortet. Sätta i USB-flashenhet (USB flash drive): Sätt i den i direktutskriftsporten. Se Sätta i USB-flashenheten. Skärmen för fotoval i Välj fotoutskrift (Select photo print) visas. Skriva ut foton från ett minneskort eller en USB-flashenhet Sid 17 av 959 ( finns i Basfunktion för inställningsskärmen och Ändra inställningar. Obs! Du kan ställa in Fotokorr. (Photo fix) eller Skriv ut datum (Print date) på skärmen Utskriftsinställningar (Print settings). Se Ändra inställningar. (2) Bekräfta det antal ark som ska användas till utskriften av de valda fotona. (3) Tryck på knappen Färg. Enheten börjar skriva ut fotona. Obs! Om du under en utskrift trycker på höger funktionsknapp (Function) för att välja Köa utskrift (Queue print) kommer du tillbaka till skärmen för fotoval. Därifrån kan du fortsätta välja foton för utskrift. Mer information finns i onlinehandboken: Avancerad handbok. Tryck på knappen Stopp (Stop) för att avbryta utskriften. Utskriften startar inte om du trycker på knappen Svart (Black). Mer information om att ta bort minneskortet finns i Ta bort minneskortet. Information om hur du tar ut USB-flashenheten finns i Avlägsna USB-flashenheten. Ändra inställningar Om du trycker på den högra funktionsknappen (Function) och väljer Utskriftsinställningar (Print settings) på skärmen för fotoval visas skärmen Utskriftsinställningar (Print settings). Välj alternativet, t.ex. sidstorlek, medietyp och utskriftskvalitet, med (rullningshjul (Scroll eller. Wheel)) och ändra inställningen med eller Information om inställningar finns i Basfunktion för inställningsskärmen. Information om inställningarna av Skriv ut alla foton (Print all photos) och Foton för skojs skull (Fun photo print) finns i onlinehandboken: Avancerad handbok. Skriva ut foton från ett minneskort eller en USB-flashenhet (1) Sidstl. (Page size) Välj formatet på det papper som ska användas till utskriften: 10x15cm(4"x6") (4"x6" (10x15cm)), A4 etc. Sid 20 av 959 (2) Medietyp (Type) Välj medietypen för det papper som ska användas till utskriften: Plus Glossy II, Glossy o. s.v. Obs! Om du inte väljer rätt pappersstorlek och mediatyp kanske enheten matar ut papper från fel papperskälla, eller skriver ut med fel utskriftskvalitet. Se Papperskällor för påfyllning av papper. (3) Utsk.kval (Print qlty) (Utskriftskvalitet) Välj utskriftskvalitet: Hög (High) eller Standard. (4) Ram (Border) Välj utskrift med eller utan ramar: Med ram (Bordered) eller Utan ram (Borderless). Obs! När förhållandet mellan höjd och bredd skiljer sig mycket från bildinformationen och Utan ram (Borderless) har valts kan det hända att en del av bilden inte skrivs ut. Detta beror på vilken mediastorlek som används. (5) Fotokorr. (Photo fix) Korrigera foton: Autofotokorr. (Auto photo fix) eller Manuell korrigering (Manual correction).

4 Det går också att skriva ut fotot utan korrigering. funktionsknapp När du har valt Manuell korrigering (Manual correction) och sedan trycker på höger (Function) och väljer Avancerat (Advanced) kan du justera ljusstyrkan, kontrasten, färgbalansen o.s.v. Mer information finns i onlinehandboken: Avancerad handbok. (6) Rödögekorrigering (Red-EyeCorrection) Korrigerar röda ögon på porträtt som orsakas av fotografering med blixt. (7) Skriv ut datum (Print date) Skriva ut foton med fotograferingsdatum. Läs mer i Skriva ut foton med fotograferingsdatum eller filnummer. (8) Skriv ut filnummer (Print file no.) Skriva ut foton med filnummer. Läs mer i Skriva ut foton med fotograferingsdatum eller filnummer. Obs! Inställningarna för pappersstorlek, medietyp, utskriftskvalitet, fotokorrigering, kant o.s. v. sparas och visas nästa gång du väljer Foto (Photo) även om enheten har stängts av och slagits på igen. Om det inte går att kombinera vissa inställningar med varandra visas alternativet. Tryck på den vänstra funktionsknappen (Function) (Error details). Kontrollera felmeddelandet och rätta till inställningarna. vid det ogiltiga för att välja Felinformation Överst Använda olika funktioner Avancerad handbok Innehåll > Skriva ut foton > Använda olika funktioner Sid 21 av 959 Felsökning C012 Använda olika funktioner Du kan skriva ut foton på olika sätt om du använder den vänstra funktionsknappen (Function) och väljer Meny (Menu) på skärmen för fotoval. Du kan också skriva ut foton med hjälp av de många användbara funktionerna. Mer information finns i onlinehandboken: Avancerad handbok. Funktioner på Fotomeny (Photo menu) På skärmen Fotomeny (Photo menu) kan du välja Välj fotoutskrift (Select photo print), Skriv ut alla foton (Print all photos), För skojs skull (To fun photo print) eller Till bildspel (To slide show). Obs! Foton för skojs skull (Fun photo print) eller Bildspel (Slide show) kan också väljas på skärmen HEM (HOME). Se Välja menyer på skärmen HEM (HOME). Mer information om Bildspel (Slide show) finns i onlinehandboken: Avancerad handbok. Skriva ut alla foton Om du väljer Skriv ut alla foton (Print all photos) kan du skriva ut alla foton på ett minneskort eller en USB-flashenhet på samma gång. Du kan också skriva ut alla foton inom ett visst datumintervall. Söka efter foton baserat på datum Om du vill skriva ut foton inom ett visst datumintervall anger du detta intervall. Funktioner i Foton för skojs skull (Fun photo print) Du kan välja olika layouter på skärmen Foton för skojs skull (Fun photo print). Du kan också välja DPOFutskrift (DPOF print). Använda olika funktioner Layoututskrift (Layout print) Sid 22 av 959 Etikettutskrift (Sticker print) Inläst info utskrift (Captured info print) Skriv ut Photo Index (Photo Index print) ID-fotostorlek (ID photo size print) Kalenderutskrift (Calendar print) Andra användbara funktioner Utöver de funktioner som väljs på Fotomeny (Photo menu) kan du ange visningsstil för foton, beskärning, fotokorrigering, datumutskrift o.s.v. Mer information finns i onlinehandboken: Avancerad handbok. Ändra visning Om du vill visa skärmen Ändra vy/läge (Change view/mode) trycker du på funktionsknappen (Function) i mitten på skärmen för fotoval. I Standardvyläge (Standard view mode) visas ett enskilt foto. I Listvyläge (List view mode) visas nio miniatyrer. I Överhoppningsläge (Skip mode) kan du bläddra mellan 10 eller 100 foton, eller mellan foton från olika datum. I Beskärningsläge (Trimming mode) kan du beskära foton. Standardvyläge (Standard view mode) Listvyläge (List view mode) Överhoppningsläge (Skip mode) Beskärningsläge (Trimming mode) Beskära foton rullningshjulet (Scroll Wheel) På skärmen Beskärning (Trimming) kan du använda [+] eller [-] eller,, för att ändra för att ändra beskärningsstorleken och knappen eller beskärningsområdet. Tryck på OK för att tillämpa ändringarna och sedan gå tillbaka till skärmen för fotoval. Korrigera foton Om Autofotokorr. (Auto photo fix) har valts för Fotokorr. (Photo fix) på skärmen Utskriftsinställningar (Print settings) korrigeras valda foton automatiskt. Använda olika funktioner Sid 23 av 959 Autofotokorr. (Auto photo fix) Skriva ut foton med fotograferingsdatum eller filnummer Om PÅ (ON) har valts för Skriv ut datum (Print date) eller Skriv ut filnummer (Print file no.) på skärmen Utskriftsinställningar (Print settings) kan valda foton skrivas ut med fotograferingsdatum eller filnummer. Skriv ut datum (Print date) Skriv ut filnummer (Print file no. ) Överst Sätta i minneskortet Avancerad handbok Innehåll > Skriva ut foton > Sätta i minneskortet Sid 24 av 959 Felsökning C013 Sätta i minneskortet Innan du sätter i minneskortet Följande typer av minneskort och bilddata är kompatibla med enheten. Viktigt! Bilddata från en digitalkamera Om du har tagit och sparar foton på en typ av minneskort som inte stöds av din digitalkamera kan bilden bli oläslig på den här enheten eller skadad. Mer information om vilka minneskort som kan användas säkert i din digitalkamera finns i handboken till kameran. Formatera minneskortet med en digitalkamera som är kompatibel med DCF (Design rule for Camera File system) (Exif 2.2/2.21-kompatibel), TIFF (Exif 2.2/2.21-kompatibel). Det kan hända att minneskortet inte är kompatibelt med enheten om det har formaterats på en dator. Minneskort som inte kräver en kortadapter SD Secure Digital-minneskort SDHC-minneskort MultiMediaCard MultiMediaCard Plus Compact Flash-kort (CF) Stöder Typ I/II (3. 3 V) Microdrive Memory Stick Memory Stick PRO Memory Stick Duo Memory Stick PRO Duo Minneskort som kräver en kortadapter Viktigt! Var noga med att ansluta den speciella kortadaptern till följande minneskort innan du sätter i det i kortplatsen. Om något av följande kort sätts i utan kortadapter kanske det inte går att ta ut det igen. Se i detta fall " Felsökning " i onlinehandboken: Avancerad handbok. minisd-kort *1 *1 minisdhc-kort microsd-kort*1 microsdhc-kort *1 xd-picture Card *2 xd-picture Card Type M xd-picture Card Type H RS-MMC *3 *2 *2 Sätta i minneskortet *3 Sid 25 av 959 MMCmobile Memory Stick Micro *4 *1 Använd "SD-kortadapter".

5 *2 *3 *4 Du måste skaffa en separat compact flash-kortadapter för xd-picture Card. Använd specialkortadapter. Använd den särskilda Duo-kortadaptern eller en adapter i full storlek. Bilddata som kan skrivas ut Enheten kan hantera bilder som tagits med en digitalkamera som är kompatibel med DCF (Design rule for Camera File system) (Exif 2.2/2.21-kompatibel), TIFF (Exif 2. 2/2.21-kompatibel). Bilder eller filmer som har komprimerats med andra metoder som exempelvis RAW kan inte skrivas ut. Enheten kan hantera bilder som har scannats och sparats med enheten när Dok.typ (Doc. type) är inställd på Foto (Photo) och Format är inställt på JPEG (filtillägg ".jpg"). Sätta i minneskortet Viktigt! När ett minneskort sätts in på kortplatsen tänds åtkomstlampan (Access lamp). När lampan Åtkomst (Access) blinkar använder enheten minneskortet. I det läget ska du inte beröra området runt kortplatsen. Obs! När Läs-/skrivattribut (Read/write attribute) är inställd på Skrivbar från dator (Writable from PC) kan du inte skriva ut bilddata från minneskortet eller spara scannade data på minneskortet med hjälp av enhetens manöverpanel. När du har använt kortplatsen som en minneskortenhet för datorn tar du ut minneskortet och väljer Enhetens användarinställningar (Device user settings) i Enhetsinställningar (Device settings) i Konfig. (Setup) för skärmen HEM (HOME) och ställer sedan in Läs-/skrivattribut (Read/write attribute) på Inte skrivbar fr dator (Not writable from PC). Mer information finns i onlinehandboken: Avancerad handbok. När du använder en dator för att redigera eller förbättra foton som har sparats på ett minneskort, måste de skrivas ut från datorn. Om du använder manöverpanelen kanske fotona inte skrivs ut korrekt. 1. Förbered minneskortet. Anslut en kortadapter om minneskortet kräver en sådan. Se Minneskort som kräver en kortadapter. 2. Slå på strömmen och öppna kortplatsluckan. Sätta i minneskortet Sid 26 av Sätt i endast ett minneskort i kortplatsen. Var minneskortet ska sättas i varierar beroende på typ av minneskort. Sätt i minneskortet rakt MED ETIKETTSIDAN TILL VÄNSTER i kortplatsen enligt isättningsplatsen i bilden nedan. När minneskortet sätts i kortplatsen på rätt sätt tänds åtkomstlampan (Access lamp) (A). Var noga med att ansluta kortadaptern till minneskortet med märket enligt bilden nedan. (asterisk) och sätt det sedan i kortplatsen Sätt i följande typer av minneskort i den vänstra kortplatsen: Memory Stick Duo, Memory Stick PRO Duo Memory Stick Micro (med Duo-kortadaptern) Sätt in följande typer av minneskort i kortplatsen i mitten: SD-minneskort (Secure Digital), SDHCminneskort, MultiMediaCard, MultiMediaCard Plus minisd-kort, minisdhc-kort microsd-kort, microsdhc-kort Memory Stick, Memory Stick PRO Memory Stick Micro (med adapter för full storlek) RS-MMC MMCmobile Sätta i minneskortet Sid 27 av 959 Sätt in följande typer av minneskort i den högra kortplatsen: Compact Flash-kort (CF), Microdrive xd-picture Card, xd-picture Card Type M, xd-picture Card Type H Viktigt! En del av minneskortet sticker ut från kortplatsen, men försök inte att trycka det ännu längre in i enheten. Om du gör det kan du skada enheten eller minneskortet. Kontrollera att minneskortet är vänt åt rätt håll innan du sätter i det i kortplatsen. Om du tvingar in minneskortet i kortplatsen i fel riktning kan du skada minneskortet och/eller enheten. För inte in fler än ett minneskort i taget. 4. Stäng kortplatsluckan. Ta bort minneskortet Viktigt! Om du använder kortplatsen som minneskortsenhet för datorn måste du göra en "säker borttagning" på datorn innan du tar ur minneskortet. Om du ansluter enheten med en USB-kabel högerklickar du på ikonen för den flyttbara disken och åtkomstlampan väljer Mata ut (Eject). Om Mata ut (Eject) inte visas på skärmen kontrollerar du att (Access lamp) lyser och tar sedan ur minneskortet Öppna kortplatsluckan. Kontrollera att åtkomstlampan (Access lamp) är tänd och ta sedan ur minneskortet. Fatta tag i den del av minneskortet som sticker ut och ta ur kortet i rak vinkel från enheten. Viktigt! Sätta i minneskortet Ta inte ur minneskortet medan åtkomstlampan (Access lamp) blinkar. Åtkomstlampan (Access lamp) blinkar när enheten läser eller skriver data från/till minneskortet. Om du tar ut minneskortet eller stänger av enheten medan åtkomstlampan (Access lamp) blinkar kan den information som finns sparad på minneskortet skadas. Sid 28 av Stäng kortplatsluckan. Överst Sätta i USB-flashenheten Avancerad handbok Innehåll > Skriva ut foton > Sätta i USB-flashenheten Sid 29 av 959 Felsökning C014 Sätta i USB-flashenheten Sätta i USB-flashenheten Obs! Innan du sätter i USB-flashenheten Du kan behöva en förlängningskabel om USB-flashenheten inte kan sättas in i direktutskriftsporten på enheten. Du kan köpa en USB-förlängningskabel i en elektronikaffär. Vissa USB-flashenheter kan inte identifieras korrekt av enheten och fungerar kanske därför inte korrekt tillsammans med enheten. Du kanske inte kan använda USB-flashenheter som har säkerhetsfunktioner. Mer information om vilka data som kan skrivas ut på den här enheten finns i skrivas ut i Innan du sätter i minneskortet. Bilddata som kan 1. Sätt in USB-flashenheten i direktutskriftsporten. Kontrollera att USB-flashenheten är vänd åt rätt håll innan du sätter in den i direktutskriftsporten. Avlägsna USB-flashenheten 1. Kontrollera att enheten inte läser eller skriver data från/till USB-flashenheten. Verifiera på LCD-skärmen att läs- eller skrivåtgärden har avslutats. Viktigt! Ta inte ut USB-flashenheten och stäng inte av strömmen medan enheten är igång. Obs! Om din USB-flashenhet har en åtkomstlampa bör du läsa instruktionerna som medföljde USBflashenheten för att försäkra dig om att läs-/skrivåtgärden är slutförd på USB-flashenheten. 2. Avlägsna USB-flashenheten. Ta tag i USB-flashenheten och dra ut den rakt ut från enheten.

6 Överst Kopiering Avancerad handbok Innehåll > Kopiering Sid 30 av 959 Felsökning Kopiering Du kan kopiera på olika sätt, t. ex. genom att förstora/förminska eller genom att kopiera två originalsidor till ett enda papper. Ta kopior Ändra inställningar Använda olika kopieringsfunktioner Överst Ta kopior Avancerad handbok Innehåll > Kopiering > Ta kopior Sid 31 av 959 Felsökning C021 Ta kopior I det här avsnittet beskrivs hur du kopierar ett A4-dokument på vanligt papper. För mer information, se beskrivning av tillvägagångssättet på referenssidan. Du måste förbereda följande: Originaldokument som ska kopieras. Se Originaldokument som du kan använda. Papper för utskrift. Se Mediatyper som du kan använda. 1. Förbered för kopiering. (1) Starta enheten. Se Framsida. (2) Fyll på papper. Se Fylla på papper. Här ser vi till att det finns vanligt A4-papper i kassetten. Obs! Fyll på vanligt papper i formatet A4, A5, B5 eller Letter i kassetten. Fyll på andra storlekar och andra papperstyper i det bakre facket. (3) Öppna pappersutmatningsfacket försiktigt och utmatningsfackets förlängningsdel. Ta kopior Sid 32 av 959 (4) Välj Kopiera (Copy) på skärmen HEM (HOME). Se Välja menyer på skärmen HEM (HOME). (5) Lägg ett originaldokument på glasskivan. Se Fylla på original. Originaldokumentet ska placeras MED DEN SIDA SOM SKA KOPIERAS VÄND NEDÅT på glasskivan och justeras mot justeringsmärket som bilden nedan visar. Stäng sedan dokumentluckan försiktigt. Obs! Mer information om vilka typer av original du kan kopiera, i vilket skick originalen kan vara och om hur du placerar original i enheten finns i Fylla på original. Tecken och linjer som är gjorda med en penna i ljus färg eller en överstrykningspenna kan kanske inte kopieras korrekt. 2. Börja kopiera. (1) Använd [+] och [-] (A) för att ange antal kopior. Antalet kopior kan ändras med hjälp av Rullningshjulet (Scroll Wheel). (2) Använd knappen Här väljer vi 100%. eller (B) för att ange förstoringsgraden. eller (3) Ange kopieringsintensitet med (C). när du vill öka den. Du kan också ange att intensiteten Tryck på när du vill minska intensiteten och på ska justeras automatiskt. Mer information finns i onlinehandboken: Avancerad handbok. Ta kopior Sid 33 av 959 (4) Välj Utskriftsinställningar (Print settings) genom att trycka på höger funktionsknapp (Function) (D) och bekräfta sidstorleken, medietypen o.s.v. Här bekräftar vi att A4 har valts för Sidstl. (Page size) och Vanligt papper (Plain paper) för Typ (Type). eller Ändra inställningarna genom att välja alternativet som ska ändras med (rullningshjul (Scroll Wheel) ) (B) och välj ett värde med eller (C). När du har bekräftat eller ändrat inställningarna och vill OK. gå tillbaka till skärmen för kopieringsviloläget trycker du på Mer information finns i Basfunktion för inställningsskärmen och Ändra inställningar. Obs! Du kan förhandsgranska utskriften om du trycker på Funktionsknappen (Function) mitten (E) när du kopierar originalet på glasskivan. Se onlinehandboken: Avancerad handbok. Du kan välja olika kopieringsfunktioner, t.ex. Kopiera utan ram (Borderless copy), om du väljer Kop.meny (Copy menu) genom att trycka på den vänstra Funktionsknappen (Function) (F). Se Använda olika kopieringsfunktioner. i (5) Tryck på knappen Färg (Color) (G)för att välja färgkopior, eller knappen Svart (Black) (H)för att välja svartvita kopior. Kopieringen börjar. Ta bort originalet från glasskivan när kopieringen är slutförd. Viktigt! Öppna inte dokumentluckan och ta inte bort originalet förrän kopieringen är klar. Obs! Ta kopior Om du vill avbryta kopiering trycker du på Sid 34 av 959 Stopp. Ändra inställningar Välj Utskriftsinställningar (Print settings) på skärmen för kopieringsviloläge genom att trycka på den högra Funktionsknappen (Function). Du kan välja alternativet, som sidstorlek, medietyp och utskriftskvalitet, samt ändra inställningen. Information om inställningar finns i Basfunktion för inställningsskärmen. Mer information finns i onlinehandboken: Avancerad handbok. (1) Förstor. (Magnif.) (Förstoring) Ange förstorings- eller förminskningssätt. Du kan ange skalan genom att välja pappersstorlekar: A4 till A5, A4 till B5 o.s. v. Om du inte vill ändra sidstorleken väljer du Samma förstoring (SameMagnification). (2) Intensitet (Intensity) Ange intensiteten när du vill göra kopian mörkare eller ljusare än originalet. Ange att intensiteten ska justeras automatiskt efter originalet genom att välja Auto. (3) Sidstl. (Page size) Välj formatet på det papper som ska användas till utskriften: A4, LTR(8,5"x11") (8,5" x 11" (LTR)) etc. (4) Medietyp (Type) Välj mediatyp för det papper som ska användas till utskriften: Vanligt papper (Plain paper), Plus Glossy II, osv. Obs! Om du inte väljer rätt pappersstorlek och mediatyp kanske enheten matar ut papper från fel papperskälla, eller skriver ut med fel utskriftskvalitet. Se Papperskällor för påfyllning av papper. (5) Utsk. kval (Print qlty) (Utskriftskvalitet) Välj utskriftskvaliteten efter det original som ska kopieras: Hög (High), Standard o.s.v. De tillgängliga inställningarna för utskriftskvalitet kan variera beroende på vilket papper som valts under Medietyp (Type). (6) 2-sidigt (2-sided) Kopiera två olika originalsidor till de båda sidorna av ett enda ark. Välj 2-sidigt (2-sided) och tryck sedan på höger funktionsknapp (Function) för att välja Avancerat (Advanced). Ange därefter inställningar för häfta i sidan på papperet. (7) Layout Välj layouten: 2-på-1 kopiering (2-on-1 copy) eller 4-på-1 kopiering (4-on-1 copy). Se Använda olika kopieringsfunktioner. (8) Orientering (Orientation) Välj originalets orientering: Stående (Portrait) eller Liggande (Landscp. ). Obs! Om Dubbelsidig kopiering (Two-sided copy) eller 2-sidigt (2-sided) har valts, väljer du A4 eller LTR(8,5"x11") (8.

7 5"x11" (LTR)) som Sidstl. (Page size) och Vanligt papper (Plain paper) som Medietyp (Type). Om 2-på-1 kopiering (2-on-1 copy) eller 4-på-1 kopiering (4-on-1 copy) är vald, väljer du A4 eller LTR(8,5"x11") (8. 5"x11" (LTR)) som Sidstl. (Page size). Om Kopiera utan ram (Borderless copy) är vald väljer du LTR(8,5"x11") (8.5"x11" (LTR)), A4, 10x15cm(4"x6") (4"x6" (10x15cm)) eller 13x18cm(5"x7") (5"x7" (13x18cm)) som Sidstl. (Page size) och vilken papperstyp som helst förutom Vanligt papper (Plain paper) som Medietyp (Type). Om Kopiera utan ram (Borderless copy) är vald kan kanterna beskäras något eftersom den kopierade bilden förstoras för att fylla ut hela sidan. Ta kopior Inställningar av pappersstorlek, mediatyp, utskriftskvalitet och automatisk intensitet m.m. sparas. De visas nästa gång Kopiera (Copy) väljs, även efter att strömmen har stängts av och slagits på igen. Om det inte går att kombinera vissa inställningar med varandra visas vid det ogiltiga alternativet. Tryck på den vänstra Funktionsknappen (Function) för att välja Felinformation (Error details). Kontrollera felmeddelandet och rätta till inställningarna. Om du väljer Snabb (Fast) och mediatypen är inställd på Vanligt papper (Plain paper) och kvaliteten blir sämre än förväntat kan du välja Standard eller Hög (High) och sedan pröva att kopiera igen. Sid 35 av 959 Överst Använda olika kopieringsfunktioner Avancerad handbok Innehåll > Kopiering > Använda olika kopieringsfunktioner Sid 36 av 959 Felsökning C022 Använda olika kopieringsfunktioner Du kan göra olika sorters kopior, t. ex. kopiera utan ram eller kopiera två sidor på ett ark om du trycker på den vänstra funktionsknappen (Function) och väljer Kop.meny (Copy menu) på skärmen för kopieringsviloläget. Mer information finns i onlinehandboken: Avancerad handbok. Dubbelsidig kopiering (Two-sided copy) När Dubbelsidig kopiering (Two-sided copy) har valts visas standardkopieringskärmen och utskriftsinställningarna ändras automatiskt till 2-sidigt (2-sided) för 2-sidigt (2-sided) och Stående (Portrait) för Orientering (Orientation). Detta gör det möjligt att kopiera två olika originalsidor till de båda funktionsknappen sidorna av ett enda ark. Om du vill ändra inställningarna trycker du på den högra (Function) för att välja Utskriftsinställningar (Print settings). Original med stående orientering Häfta långsidan (Long-side stapling) Häfta kortsidan (Short-side stapling) Original med liggande orientering Häfta långsidan (Long-side stapling) Häfta kortsidan (Shortside stapling) 2-på-1 kopiering (2-on-1 copy)/4-på-1 kopiering (4-on-1 copy) När 2-på-1 kopiering (2-on-1 copy) eller 4-på-1 kopiering (4-on-1 copy) har valts visas standardkopieringskärmen och utskriftsinställningarna ändras automatiskt till 2-på-1 kopiering (2-on-1 copy) eller 4-på-1 kopiering (4-on-1 copy) som Layout och Stående (Portrait) som Orientering (Orientation). Du kan kopiera originalsidorna på ett pappersark enligt bilden nedan. Om du vill ändra inställningarna trycker du på den högra funktionsknappen (Function) för att välja Utskriftsinställningar (Print settings). Använda olika kopieringsfunktioner Sid 37 av på-1 kopiering (2-on-1 copy) 4-på-1 kopiering (4-on-1 copy) Kopiera utan ram (Borderless copy) Ramraderingskopia (Frame erase copy) Överst Skriva ut foton från framkallade foton Avancerad handbok Innehåll > Skriva ut foton från framkallade foton Sid 38 av 959 Felsökning Skriva ut foton från framkallade foton Du kan skriva ut kopior av foton med olika layouter. Skriva ut foton på nytt Använda olika funktioner Skriva ut foton med olika layouter Korrigera foton Överst Skriva ut foton på nytt Avancerad handbok Innehåll > Skriva ut foton från framkallade foton > Skriva ut foton på nytt Sid 39 av 959 Felsökning C031 Skriva ut foton på nytt Skriv ut foton på nytt. I det här avsnittet beskrivs hur du scannar fotografier och skriver ut dem på fotopapper i storleken cm/4" 6". Obs! Du kan inte spara de bilder som scannas med den här funktionen. Information om hur du sparar scannade bilder på en dator, ett minneskort eller en USB-flashenhet finns i onlinehandboken: Avancerad handbok. Du måste förbereda följande: Fotokopior. Papper för fotoutskrift. Se Mediatyper som du kan använda. 1. Förbered för att skriva ut fotokopior. (1) Starta enheten. Se Framsida. (2) Fyll på papper. Se Fylla på papper i det bakre facket. Här fyller vi på 10 x 15 cm/4" x 6" fotopapper i det bakre facket. (3) Öppna pappersutmatningsfacket försiktigt och utmatningsfackets förlängningsdel. (4) Välj Omutskrift foto (Photo reprint) Se Välja menyer på skärmen HEM (HOME). på skärmen HEM (HOME). (5) När vägledningsskärmen visas trycker du på OK. 2. Lägg de foton som ska scannas på glasskivan. Skriva ut foton på nytt (1) Öppna dokumentluckan. (2) Placera fotona MED DEN SIDA SOM SKA SCANNAS VÄND NEDÅT på glasskivan. Se Fylla på original. Sid 40 av 959 (A) Placering av fyra foton på glasskivan (B) Placering av två foton på glasskivan *1: 10 mm/0,4 tum Obs! Placera fotografiet/fotografierna minst 10 mm/0,4 tum från och parallellt med glasskivans kanter. När du scannar två eller flera foton bör du placera dem minst 10 mm/0,4 tum från glasskivans kanter och minst 10 mm/0,4 tum från varandra. Om du placerar fotona för nära varandra kan de scannas tillsammans som en enda bild. Funktionen för lutningskorrigering kompenserar automatiskt foton som har placerats med en vinkel på upp till cirka 10 grader. Vinklade foton med en lång kant på 180 mm/7,1 tum kan dock inte korrigeras. Om visas på skärmen för fotoval kontrollerar du följande och lägger tillbaka fotona för att scanna dem igen. - Att fotona inte är placerade i för stora vinklar. - Att fotona inte ligger för nära kanten på glasskivan. Foton som är mindre än cirka 25 mm/1 tum kommer inte att scannas korrekt.

8 Fototyperna som visas nedan kanske inte scannas korrekt. - Foton som inte är rektangulära eller som är oregelbundet formade (som t. ex. urklippta foton) - Foton som är helt vita - Foton som är vita runt om Ramarna på foton med ramar kanske inte scannas korrekt. Beskär foton vid behov. Se onlinehandboken: Avancerad handbok. (3) Stäng dokumentluckan försiktigt och tryck på OK. Scanningen startar. Viktigt! Enheten scannar fotona innan utskriften startar. Öppna inte dokumentluckan och flytta inte fotona förrän utskriften är klar. 3. Välj de foton som ska skrivas ut. (1) Välj Välj och skriv ut (Select and print) Obs! och tryck sedan på OK. Du kan också välja användbara utskriftsfunktioner förutom Välj och skriv ut (Select and print). Se Använda olika funktioner. (2) Visa önskat foto med hjälp av - eller - knappen (rullningshjulet Scroll Skriva ut foton på nytt Wheel). (3) Använd [ +] eller [] för att ange antal kopior. Obs! När OK trycks in visas skärmen där du kan ändra antal. Se (3) i steg 3 i Skriva ut foton från ett minneskort eller en USB-flashenhet. Om visas högst upp till vänster på fotot kanske det inte har scannats korrekt. Tryck på den vänstra Funktionsknappen (Function) och välj Skanna igen (Rescan). Bekräfta Sid 41 av 959 meddelandet och upprepa proceduren från steg 2 för att scanna fotot igen. Tryck på Funktionsknappen (Function) i mitten för att visa beskärningsskärmen och beskära foton. Beskära foton. (4) Upprepa steg (2) och (3) för att ange antal kopior för varje foto. (5) Bekräfta det antal ark som ska användas till utskriften av de valda fotona. 4. Starta utskriften. (1) Välj Utskriftsinställningar (Print settings) genom att trycka på höger Funktionsknapp (Function) och bekräfta sidstorleken, medietypen, utskriftskvaliteten o.s.v. Här bekräftar vi att 10x15cm(4"x6") (4"x6"(10x15cm)) har valts som Sidstl. (Page size) och typen av fotopapper i Medietyp (Type). Ändra inställningarna genom att använd eller -knappen ( rullningshjulet (Scroll Wheel) ) för att välja vilket alternativ som ska ändras och använd knappen eller för att välja ett alternativ. Se Ändra inställningar. Obs! Om du väljer Manuell korrigering (Manual correction) för Fotokorr. (Photo fix) på skärmen Utskriftsinställningar (Print settings) kan du trycka du på höger Funktionsknapp (Function) för att välja Avancerat (Advanced) och korrigera ett foto manuellt. Se Använda olika funktioner. Inställningarna för pappersstorlek, medietyp, utskriftskvalitet m.m. sparas och visas nästa gång Omutskrift foto (Photo reprint) väljs, även efter att strömmen har stängts av och slagits på igen. (2) Tryck på knappen Färg (Color) för att välja färgutskrift, eller knappen Svart (Black) för att välja svartvit utskrift. Utskriften börjar. Ta bort fotona från glasskivan när utskriften är slutförd. Obs! Tryck på knappen Stopp (Stop) för att avbryta utskriften. Du kan stänga Omutskrift foto (Photo reprint) och visa skärmen HEM (HOME) genom att trycka på knappen HEM (HOME) när utskriften är slutförd. Skriva ut foton på nytt Överst Sid 42 av 959 Använda olika funktioner Avancerad handbok Innehåll > Skriva ut foton från framkallade foton > Använda olika funktioner Sid 43 av 959 Felsökning C032 Använda olika funktioner I det här avsnittet introduceras några av de praktiska funktioner som finns i Omutskrift foto (Photo reprint). Mer information finns i onlinehandboken: Avancerad handbok. Skriva ut foton med olika layouter Du kan välja en layout och skriva ut foton på andra sätt än i Välj och skriv ut (Select and print). Etikettutskrift (Sticker print) Skriv ut alla foton (Print all photos) Korrigera foton Du kan korrigera foton manuellt om Manuell korrigering (Manual correction) har valts för Fotokorr. (Photo fix) på skärmen Utskriftsinställningar (Print settings). Du kan exempelvis justera ljusstyrka, kontrast och färgbalans eller använda tonkorrigering. Ljusstyrka (Brightness) Kontrast (Contrast) Överst Scanning Avancerad handbok Innehåll > Scanning Sid 44 av 959 Felsökning Scanning Du kan spara eller vidarebefordra scannade data till din dator och sedan redigera eller bearbeta dem med den medföljande programvaran. Du kan också spara scannade data på ett minneskort eller en USB-flashenhet som sätts in i enheten. Spara scannade data på datorn Förbereda för att scanna via manöverpanelen Spara scannade data på datorn Ändra inställningar Använda olika scannerfunktioner Överst Spara scannade data på datorn Avancerad handbok Innehåll > Scanning > Spara scannade data på datorn Sid 45 av 959 Felsökning C041 Spara scannade data på datorn Du kan spara eller vidarebefordra scannade data till datorn via USB-kabeln. I detta avsnitt beskrivs hur du använder Autoskanna (Auto scan) för att automatiskt identifiera olika typer av original och spara scannade data på en dator som är ansluten till enheten med en USB-kabel, enligt inställningarna för MP Navigator EX. Information om användningssätt, t. ex. hur du sparar scannade data på ett minneskort eller en USBflashenhet, eller hur du scannar original från datorn finns i onlinehandboken Avancerad handbok. Viktigt! Notera att Canon inte kan hållas ansvarig för eventuell skada eller förlust av data, oavsett orsak, även om det inträffar inom enhetens garantiperiod. Obs! Du kan endast välja Autoskanna (Auto scan) när du sparar eller vidarebefordrar scannade data till datorn via USB-kabeln. Enheten kan med hjälp av funktionen för Autoskanna (Auto scan) identifiera följande originaltyper: foton, vykort, visitkort, tidskrifter, tidningar, textdokument och Bluray-/DVD-/CD-skivor. För andra original väljer du Dokument (Document) eller Foto (Photo) som Dok.typ (Doc. type) och anger i vilken scanningsstorlek de ska scannas. Mer information finns i onlinehandboken: Avancerad handbok. Förbereda för att scanna via manöverpanelen Kontrollera följande innan du skannar original: Har den nödvändiga programvaran (MP Drivers och MP Navigator EX) installerats? Installera MP Drivers och MP Navigator EX från installations-cd:n (Setup CD-ROM) om de inte redan är installerade, eller om de har avinstallerats.

9 Välj MP Drivers och MP Navigator EX i fönstret Anpassad installation (Custom Install) för att installera MP Drivers and MP Navigator EX. Har inställningarna för att spara scannade data med Autoscanna (Auto scan) angivits i MP Navigator EX? Om du vill spara scannade data på datorn med Autoskanna (Auto scan) med hjälp av enhetens manöverpanel, kan du under Inställningar (Preferences) i MP Navigator EX ange inställningar för de data som ska sparas. Mer information om inställningarna finns i onlinehandboken: Avancerad handbok. Uppfyller det original som du vill scanna kraven för ett original som ska placeras på glasskivan? Mer information finns i Originaldokument som du kan använda. Är enheten är korrekt ansluten till datorn? Kontrollera att anslutningen mellan skrivaren och datorn sitter stadigt. Spara scannade data på datorn 1. Välj scanningsåtgärd. (1) Starta enheten. Se Framsida. (2) Välj Skanna (Scan) på skärmen HEM (HOME). Se Välja menyer på skärmen HEM (HOME). Om du redan har angett på vilken dator du vill spara scannade data går du till (4). eller (rullningshjul (Scroll Wheel) ) för att välja Dator (3) Använd knappen och tryck på OK. (PC) Du kan spara scannade data på datorn, men även spara dem på ett minneskort eller en USB-flashenhet eller bifoga dem i ett e-postmeddelande på datorn. Spara scannade data på datorn Mer information finns i onlinehandboken: Sid 46 av 959 Avancerad handbok. (4) Välj dokumenttyp och tryck sedan på OK. Här väljer vi Autoskanna (Auto scan). Obs! Du väljer andra alternativ för att spara och vidarebefordra scannade data genom att trycka på den vänstra Funktionsknappen (Function) och välja Spara/vid.bef (Save/Forward). De dokumenttyper som kan väljas förutom Autoskanna (Auto scan) är Dokument (Document) och Foto (Photo). När Dokument (Document) eller Foto (Photo) har valts som Dok.typ (Doc. type) kan du spara eller vidarebefordra scannade data till datorn med inställningarna (scanningsstorlek, dataformat och scanningsupplösning) angivna i Skanningsinst. (Scan settings) (den högra Funktionsknappen (Function) ). Se Ändra inställningar. 2. Lägg ett originaldokument på glasskivan. Se Fylla på original. Information om vilka typer av dokument du kan scanna och hur stora de kan vara finns i Originaldokument som du kan använda. Obs! När Dokument (Document) eller Foto (Photo) har valts som Dok. typ (Doc. type) trycker du på den högra Funktionsknappen (Function) och väljer Skanningsinst. (Scan settings). Välj sedan storleken på originalet för Skann.stl (Scan size). Se Ändra inställningar. Tecken och linjer som är gjorda med en penna i ljus färg eller en överstrykningspenna kan kanske inte scannas korrekt. 3. Tryck på någon av knapparna Färg (Color) eller Svart (Black) för att starta scanningen. MP Navigator EX startas och scannade data sparas på datorn enligt de inställningar som har gjorts i MP Navigator EX. Skannar dokument... (Scanning document...) visas när originalet scannas. Enheten upptäcker automatiskt om scannade data är ett foto eller ett dokument och sparar den scannade informationen i en fil på datorn enligt inställningarna i MP Navigator EX (JPEG/Exif, TIFF, PDF). Om du vill scanna ytterligare ett original placerar du det på glasplattan och trycker på någon av knapparna Färg (Color) eller Svart (Black) igen. Ta bort originalet från glasskivan när scanningen är slutförd. Viktigt! Stäng inte av strömmen medan enheten är igång. Dra inte ut eller sätt i USB-kabeln när enheten scannar original till datorn. Öppna inte dokumentluckan och ta inte bort originalet förrän skanningen är klar. Obs! Originalets position eller storlek kanske inte scannas korrekt beroende på vilken typ av original som används. Om originalet inte scannas korrekt väljer du Dokument (Document) eller Foto (Photo) som Spara scannade data på datorn Dok. typ (Doc. type) och anger scanningsinställningarna, t.ex. Skann.stl (Scan size) som överensstämmer med originalet. Se Ändra inställningar. Du kan skriva ut följande typer av scannade data om du väljer Dokumentutskrift (Document print) på skärmen HEM (HOME). - Scannade data som har sparats i dataformatet PDF eller Kompakt PDF (Compact PDF) under åtgärden Skanna (Scan) - Scannade data sparade som en PDFfil med MP Navigator EX Mer information finns i onlinehandboken: Avancerad handbok. Sid 47 av 959 När skärmen för programval öppnas: Skärmen för val av program visas eventuellt när du är klar med steg 3. Om skärmen för val av program visas väljer du MP Navigator EX Ver4.0 och klickar på OK. Du kan välja att MP Navigator EX ska startas automatiskt utan att skärmen för val av program först visas genom att följa nedanstående steg. - Om du använder Windows 7 eller Windows Vista hittar du information under "För Windowsanvändare" i " Felsökning " i onlinehandboken: Avancerad handbok. - Om du använder Windows XP väljer du först på skärmen för val av program MP Navigator EX Ver4.0 som den programvara som ska användas. Välj sedan Använd alltid detta program för denna åtgärd (Always use this program for this action) och klicka på OK. Ändra inställningar Tryck på den högra Funktionsknappen (Function) och välj Skanningsinst. (Scan settings) på skärmen för scanningsvänteläge när Dokument (Document) eller Foto (Photo) har valts som Dok.typ (Doc. type). Du kan välja alternativet, t.ex. scanningsstorlek, dataformat och upplösning och ändra inställningen. Information om inställningar finns i Basfunktion för inställningsskärmen. Inställningsalternativen som beskrivs nedan är tillgängliga när Dokument (Document) har valts som Dok. typ (Doc. type). (1) Skann.stl (Scan size) (2) Format *1 Välj formatet på det original som ska scannas: A4, 10x15cm(4"x6") (4"x6" (10x15cm)) etc. När Autobeskärning (Auto crop) har valts identifieras originalets format automatiskt. Välj det dataformat som scannade data ska sparas i: PDF, Kompakt PDF (Compact PDF), TIFF eller JPEG. (3) Upplösn. (Scan res) Välj vilken upplösning som originalet ska scannas i: 75 dpi, 150 dpi, 300 dpi eller 600 dpi.

10 Powered by TCPDF ( (4) Förhandsgranska (Preview) Visa en förhandsgranskning av den scannade bilden på LCD-skärmen när Minneskort (Memory card) eller USB-flashenhet (USB flash drive) har valts i Spara/vid.bef (Save/Forward) och originalet scannas från glasskivan. (5) Hindra genomblödn (Reduce show-thru) *2 *2 Minska genomlysning av den motsatta sidan av ett textdokument eller gör färgen på återvunnet papper, tidningar etc. ljusare. (6) Moarémönster (Descreen) Minska moaréeffekten när ojämna övergångar eller randigt mönster visas på originalet som ska scannas. (7) Oskarp mask (Unsharp mask) Framhäv motivens kontur och öka skärpan i bilden när originalbilden inte är tydlig. *1 Du kan välja Multibeskärning (Multi crop) när Dok.typ (Doc. type) är inställt på Foto (Photo). När två eller flera foton sedan ligger på glasskivan scannas varje foto som en separat bild. *2 Det här inställningsalternativet är inte tillgängligt om du har valt Foto (Photo) som Dok.typ (Doc. type). Spara scannade data på datorn Obs! De tillgängliga inställningsalternativen ändras när du väljer ett annat alternativ än Dator (PC) för Spara/vid.bef (Save/Forward). Mer information finns i onlinehandboken: Avancerad handbok. Sid 48 av 959 Överst Använda olika scannerfunktioner Avancerad handbok Innehåll > Scanning > Använda olika scannerfunktioner Sid 49 av 959 Felsökning C042 Använda olika scannerfunktioner Du kan spara scannade data på datorn, men även spara dem på ett minneskort eller en USB-flashenhet funktionsknappen eller bifoga dem i ett e-postmeddelande på datorn om du trycker på den vänstra (Function) och väljer Spara/vid.bef (Save/Forward) på skärmen för scanningsvänteläge. Mer information finns i onlinehandboken: Avancerad handbok. Dator (PC) Bifoga till e-postmedd. (Attach to ) Minneskort (Memory card) USB-flashenhet (USB flash drive) Överst Skriva ut från datorn Avancerad handbok Innehåll > Skriva ut från datorn Sid 50 av 959 Felsökning Skriva ut från datorn Det här avsnittet beskriver hur du skriver ut dokument eller foton från en dator. Du kan enkelt skriva ut foton som du tagit med en digitalkamera med hjälp av Easy-PhotoPrint EX som levereras med enheten. Skriva ut foton (Easy-PhotoPrint EX) Använda olika funktioner i Easy-PhotoPrint EX Skriva ut dokument Skriva ut webbsidor (Easy-WebPrint EX) Starta olika programvaror Solution Menu EX Easy-WebPrint EX Överst Skriva ut foton (Easy-PhotoPrint EX) Avancerad handbok Innehåll > Skriva ut från datorn > Skriva ut foton (Easy-PhotoPrint EX) Sid 51 av 959 Felsökning C051 Skriva ut foton (Easy-PhotoPrint EX) Med Easy-PhotoPrint EX som levereras med enheten kan du enkelt skriva ut foton som du har sparat på en dator. I det här avsnittet beskrivs hur du skriver ut fotografier utan ram på fotopapper i storleken cm/4 6 tum. Mer information om Easy-PhotoPrint EX finns i onlinehandboken: Avancerad handbok. Obs! Installera Easy-PhotoPrint EX från installations-cd:n (Setup CD-ROM) om det inte har installerats, eller om det har avinstallerats. Du installerar Easy-PhotoPrint EX genom att välja Easy- PhotoPrint EX i Anpassad installation (Custom Install). 1. Förbered för utskrift. (1) Kontrollera att enheten är på. Se Framsida. (2) Fyll på papper. Se Fylla på papper. Här fyller vi på 10 x 15 cm/4" x 6" fotopapper i det bakre facket. Obs! Fyll på vanligt papper i formatet A4 eller Letter i kassetten och andra storlekar eller typer av papper, t.ex. fotopapper, i det bakre facket. (3) Öppna pappersutmatningsfacket försiktigt och utmatningsfackets förlängningsdel. 2. Starta Easy-PhotoPrint EX från Solution Menu EX. (1) Starta Solution Menu EX. Se Solution Menu EX. Klicka här: Solution Menu EX (2) Klicka på (Fotoutskrift (Photo Print)) på menyn Fotoutskrift (Photo Print). Skriva ut foton (Easy-PhotoPrint EX) Easy- PhotoPrint EX startar och programskärmen för Fotoutskrift (Photo Print) visas. Sid 52 av 959 Obs! Förutom funktionen för fotoutskrift finns även funktioner för att skapa album, kalendrar och andra fotoobjekt tillgängliga. Se Använda olika funktioner i Easy-PhotoPrint EX. 3. Välj ett foto att skriva ut. (1) Välj den mapp där bilderna sparas. (2) Klicka på den bild som ska skrivas ut. Antalet kopior visas som "1" och bilden du valt visas i visningsområdet för valda bilder (A). Du kan välja två eller fler bilder samtidigt. Obs! Om du vill skriva ut två eller fler kopior klickar du på (uppåtpil) för att ändra antalet kopior. Om du vill ångra en markering klickar du på bilden (A) och klickar sedan på (Radera (Nedåtpil) för att importerad bild (Delete Imported Image)) (B). Du kan också använda ändra antalet kopior till noll. Du kan också korrigera eller förbättra den markerade bilden. Mer information finns i onlinehandboken: Avancerad handbok. Du kan hämta och skriva ut bilder från en video. Se Använda olika funktioner i Easy-PhotoPrint EX. (3) Klicka på Välj papper (Select Paper). 4. Välj enhetens papper. (1) Kontrollera att enhetens namn är markerat under Skrivare (Printer). (2) Kontrollera att Välj automatiskt (Automatically Select) har markerats i Papperskälla (Paper Source). Obs! Mer information om andra inställningar för Papperskälla (Paper Source) finns i onlinehandboken: Avancerad handbok. Skriva ut foton (Easy-PhotoPrint EX) (3) Välj storlek och papperstyp för det papper som fyllts i Pappersstorlek (Paper Size) och Mediatyp (Media Type). Här väljer vi 10x15cm 4"x6" (4"x6" 10x15cm) i Pappersstorlek (Paper Size) och vilken typ av fotopapper som används i Mediatyp (Media Type). Sid 53 av 959 Obs! Om du väljer vanligt papper av A4- eller Letter-format när Välj automatiskt (Automatically Select) har markerats i Papperskälla (Paper Source), matas papper från kassetten. Om du väljer andra storlekar eller papperstyper som t.ex. fotopapper, matar enheten papper från det bakre facket. Om du inte väljer rätt pappersstorlek eller mediatyp kanske enheten matar ut papper från fel papperskälla, eller skriver ut med fel utskriftskvalitet.
