Din manual CANON PIXMA IP4600

Transkript

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för CANON PIXMA IP4600. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

2 Utdrag ur manual: eller flera ark av samma format och papperstyp kan fyllas på samtidigt och matas automatiskt ut, ett ark i taget. Se Fylla på papper. (4) Pappersstöd Öppna för att kunna dra ut den helt och använda den som stöd för papper i det bakre facket. (5) Kassett Fyll på med Vanligt papper av A4-, B5-, A5- eller Letter-format i skrivaren. Två eller flera ark av samma format kan fyllas på samtidigt och matas automatiskt ut, ett ark i taget. Se Fylla på papper. (6) Direktutskriftsport Här kan du ansluta en PictBridge-kompatibel enhet, till exempel en digitalkamera, för direktutskrift. Se Skriva ut foton från en PictBridge-kompatibel enhet. Varning! Anslut ingen annan utrustning än PictBridge-kompatibla enheter till direktutskriftsporten på skrivaren. Detta kan medföra brand, elektriska stötar eller skador på skrivaren. Var försiktig! Vidrör inte metallhöljet. (7) Pappersutmatningsfack Utskrivna papper matas inställningen på sidan Underhåll (Maintenance) i skrivardrivrutinen i Windows, eller i Canon IJ Printer Utility i Macintosh. Se onlinehandboken för mer information om inställningen: Avancerad handbok. Viktigt Dra ur strömkontakten När du drar ur strömsladden efter att ha stängt av strömmen bör du kontrollera att lampan [Power] (ontrollampan för nätström) har slocknat. Om strömkontakten dras ur från vägguttaget samtidigt som [Power] (kontrollampa för nätström) lyser eller blinkar, kanske inte skrivaren kan skriva ut korrekt eftersom skrivhuvudet inte är skyddat. (11) Kontrollampa för nätström Lyser grönt efter att ha blinkat när strömmen sätts på. (12) knappen FORTSÄTT/AVBRYT Tryck på knappen för att avbryta ett pågående utskriftsjobb. Du kan trycka på knappen när du har löst ett skrivarfel för att ta bort felmeddelandet och fortsätta utskriften. (13) Lampan [Alarm] Tänds eller blinkar orange när ett fel inträffar, t. ex. när papperet eller bläcket tar slut. Obs Lampor för ström och alarm Du kan kontrollera skrivarens status med lamporna [Power] (kontrollampa för nätström) och [Alarm] (Alarm). - Kontrollampan för nätström är släckt: Strömmen är avstängd. - Kontrollampan för nätström lyser grönt: Skrivaren är klar för utskrift. - Kontrollampan för nätström blinkar grönt: Skrivaren är klar för utskrift, eller utskrift pågår. - Alarmlampan blinkar orange: Ett fel har uppstått och skrivaren är inte klar för utskrift. - För mer information, läs om Felsökning i onlinehandboken: Avancerad handbok. - Kontrollampan för nätström blinkar grönt en gång och alarmlampan blinkar orange en gång: Ett fel kan ha uppstått som kräver att du kontaktar en Canon-tekniker. För mer information, läs om Felsökning i onlinehandboken: Avancerad handbok. Huvudkomponenter Baksida (14) USB-port Sätt i USB-kabeln för att få en anslutning från skrivaren till datorn. Var försiktig! Vidrör inte metallhöljet. Viktigt Koppla inte från eller anslut USB-kabeln när skrivaren skriver ut från datorn. (15) Bakre lucka Lossa den när du ska ta bort papper som har fastnat. (16) Kontakt för anslutning till elnät Anslut den medföljande nätkabeln. Insida (17) Lampan [Ink] (Bläck) Lyser eller blinkar rött för att indikera bläckbehållarens status. Se Kontrollera bläckstatus. (18) Låsspak för skrivhuvud Låser skrivhuvudet på plats. Viktigt Lyft inte upp spaken när skrivhuvudet har installerats. (19) Hållare för skrivhuvudet Installera skrivhuvudet. Obs Mer information om hur du installerar skrivhuvudet och bläckbehållare finns i den tryckta handboken: Uppstartsguide. Huvudkomponenter Överst Skriva ut Avancerad handbok Innehåll > Skriva ut Felsökning Skriva ut Det här avsnittet beskriver hur du skriver ut dokument eller foton. Du kan enkelt skriva ut foton du tagit med en digitalkamera med hjälp av Easy-PhotoPrint EX som levereras med skrivaren. Skriva ut foton (Easy-PhotoPrint EX) Använda olika funktioner i Easy-PhotoPrint EX Skriva ut dokument (Windows) Skriva ut dokument (Macintosh) I Mac OS X v x I Mac OS X v.10.4.x eller Mac OS X v Överst Skriva ut foton (Easy-PhotoPrint EX) Avancerad handbok Innehåll > Skriva ut > Skriva ut foton (Easy-PhotoPrint EX) Felsökning Skriva ut foton (Easy-PhotoPrint EX) Med Easy-PhotoPrint EX som levereras med skrivaren kan du enkelt skriva ut foton som du har sparat på en dator. Det här avsnittet beskriver proceduren, med utskriftsinställningen för att skriva ut foton utan ram på 10 x 15 cm / 4" x 6" fotopapper som exempel. Mer information om Easy-PhotoPrint EX finns i onlinehandboken: Avancerad handbok. Obs Skärmarna som används i det här avsnittet gäller för utskrift i Windows. Funktionerna är likadana för utskrift i Macintosh. Installera Easy-PhotoPrint EX från [Setup CD-ROM/Installationsskivan] om det inte har installerats, eller om det har avinstallerats. Du installerar Easy-PhotoPrint EX genom att välja Easy-PhotoPrint EX under Anpassad installation (Custom Install). 1. Förbered för utskrift. (1) Kontrollera att skrivaren är på. Se Framsida. (2) Fyll på papper. Se Fylla på papper. Här fyller vi på 4" x 6" / 10 x 15 cm fotopapper i det bakre facket. Obs Fyll på Vanligt papper av A4- eller Letter-format i kassetten och andra storlekar eller typer av papper, t. ex. fotopapper, i det bakre facket. (3) Öppna pappersutmatningsfacket försiktigt och dra ut utmatningsfackets förlängningsdel. 2. Starta Easy-PhotoPrint EX och välj Fotoutskrift (Photo Print). Skriva ut foton (Easy-PhotoPrint EX) (1) Starta Easy-PhotoPrint EX. Dubbelklicka (Easy-PhotoPrint EX) på skrivbordet. Klicka här: Easy- PhotoPrint EX Välj Starta (Go), Program (Applications), Canon Utilities, Easy-PhotoPrint EX och dubbelklicka sedan på Easy-PhotoPrint EX. Obs Om du vill starta Easy-PhotoPrint EX från Solution Menu dubbelklickar du på (Solution Menu) på skrivbordet och klickar på (Skriv ut foton eller album, etc.

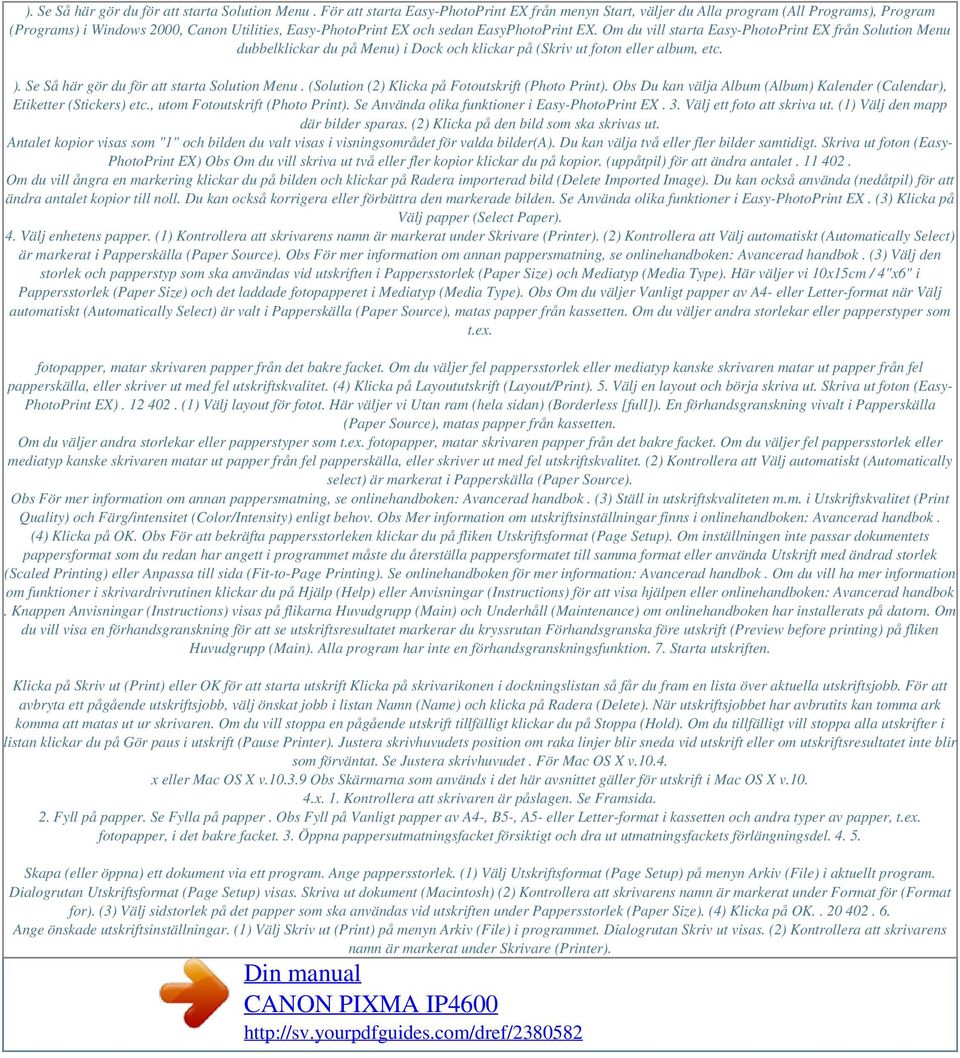

3 ). Se Så här gör du för att starta Solution Menu. För att starta Easy-PhotoPrint EX från menyn Start, väljer du Alla program (All Programs), Program (Programs) i Windows 2000, Canon Utilities, Easy-PhotoPrint EX och sedan EasyPhotoPrint EX. Om du vill starta Easy-PhotoPrint EX från Solution Menu dubbelklickar du på Menu) i Dock och klickar på (Skriv ut foton eller album, etc. ). Se Så här gör du för att starta Solution Menu. (Solution (2) Klicka på Fotoutskrift (Photo Print). Obs Du kan välja Album (Album) Kalender (Calendar), Etiketter (Stickers) etc., utom Fotoutskrift (Photo Print). Se Använda olika funktioner i Easy-PhotoPrint EX. 3. Välj ett foto att skriva ut. (1) Välj den mapp där bilder sparas. (2) Klicka på den bild som ska skrivas ut. Antalet kopior visas som "1" och bilden du valt visas i visningsområdet för valda bilder(a). Du kan välja två eller fler bilder samtidigt. Skriva ut foton (Easy- PhotoPrint EX) Obs Om du vill skriva ut två eller fler kopior klickar du på kopior. (uppåtpil) för att ändra antalet Om du vill ångra en markering klickar du på bilden och klickar på Radera importerad bild (Delete Imported Image). Du kan också använda (nedåtpil) för att ändra antalet kopior till noll. Du kan också korrigera eller förbättra den markerade bilden. Se Använda olika funktioner i Easy-PhotoPrint EX. (3) Klicka på Välj papper (Select Paper). 4. Välj enhetens papper. (1) Kontrollera att skrivarens namn är markerat under Skrivare (Printer). (2) Kontrollera att Välj automatiskt (Automatically Select) är markerat i Papperskälla (Paper Source). Obs För mer information om annan pappersmatning, se onlinehandboken: Avancerad handbok. (3) Välj den storlek och papperstyp som ska användas vid utskriften i Pappersstorlek (Paper Size) och Mediatyp (Media Type). Här väljer vi 10x15cm / 4"x6" i Pappersstorlek (Paper Size) och det laddade fotopapperet i Mediatyp (Media Type). Obs Om du väljer Vanligt papper av A4- eller Letter-format när Välj automatiskt (Automatically Select) är valt i Papperskälla (Paper Source), matas papper från kassetten. Om du väljer andra storlekar eller papperstyper som t.ex. fotopapper, matar skrivaren papper från det bakre facket. Om du väljer fel pappersstorlek eller mediatyp kanske skrivaren matar ut papper från fel papperskälla, eller skriver ut med fel utskriftskvalitet. (4) Klicka på Layoututskrift (Layout/Print). 5. Välj en layout och börja skriva ut. Skriva ut foton (Easy- PhotoPrint EX) (1) Välj layout för fotot. Här väljer vi Utan ram (hela sidan) (Borderless [full]). En förhandsgranskning vivalt i Papperskälla (Paper Source), matas papper från kassetten. Om du väljer andra storlekar eller papperstyper som t.ex. fotopapper, matar skrivaren papper från det bakre facket. Om du väljer fel pappersstorlek eller mediatyp kanske skrivaren matar ut papper från fel papperskälla, eller skriver ut med fel utskriftskvalitet. (2) Kontrollera att Välj automatiskt (Automatically select) är markerat i Papperskälla (Paper Source). Obs För mer information om annan pappersmatning, se onlinehandboken: Avancerad handbok. (3) Ställ in utskriftskvaliteten m.m. i Utskriftskvalitet (Print Quality) och Färg/intensitet (Color/Intensity) enligt behov. Obs Mer information om utskriftsinställningar finns i onlinehandboken: Avancerad handbok. (4) Klicka på OK. Obs För att bekräfta pappersstorleken klickar du på fliken Utskriftsformat (Page Setup). Om inställningen inte passar dokumentets pappersformat som du redan har angett i programmet måste du återställa pappersformatet till samma format eller använda Utskrift med ändrad storlek (Scaled Printing) eller Anpassa till sida (Fit-to-Page Printing). Se onlinehandboken för mer information: Avancerad handbok. Om du vill ha mer information om funktioner i skrivardrivrutinen klickar du på Hjälp (Help) eller Anvisningar (Instructions) för att visa hjälpen eller onlinehandboken: Avancerad handbok. Knappen Anvisningar (Instructions) visas på flikarna Huvudgrupp (Main) och Underhåll (Maintenance) om onlinehandboken har installerats på datorn. Om du vill visa en förhandsgranskning för att se utskriftsresultatet markerar du kryssrutan Förhandsgranska före utskrift (Preview before printing) på fliken Huvudgrupp (Main). Alla program har inte en förhandsgranskningsfunktion. 7. Starta utskriften. Klicka på Skriv ut (Print) eller OK för att starta utskrift Klicka på skrivarikonen i dockningslistan så får du fram en lista över aktuella utskriftsjobb. För att avbryta ett pågående utskriftsjobb, välj önskat jobb i listan Namn (Name) och klicka på Radera (Delete). När utskriftsjobbet har avbrutits kan tomma ark komma att matas ut ur skrivaren. Om du vill stoppa en pågående utskrift tillfälligt klickar du på Stoppa (Hold). Om du tillfälligt vill stoppa alla utskrifter i listan klickar du på Gör paus i utskrift (Pause Printer). Justera skrivhuvudets position om raka linjer blir sneda vid utskrift eller om utskriftsresultatet inte blir som förväntat. Se Justera skrivhuvudet. För Mac OS X v x eller Mac OS X v Obs Skärmarna som används i det här avsnittet gäller för utskrift i Mac OS X v x. 1. Kontrollera att skrivaren är påslagen. Se Framsida. 2. Fyll på papper. Se Fylla på papper. Obs Fyll på Vanligt papper av A4-, B5-, A5- eller Letter-format i kassetten och andra typer av papper, t.ex. fotopapper, i det bakre facket. 3. Öppna pappersutmatningsfacket försiktigt och dra ut utmatningsfackets förlängningsdel Skapa (eller öppna) ett dokument via ett program. Ange pappersstorlek. (1) Välj Utskriftsformat (Page Setup) på menyn Arkiv (File) i aktuellt program. Dialogrutan Utskriftsformat (Page Setup) visas. Skriva ut dokument (Macintosh) (2) Kontrollera att skrivarens namn är markerat under Format för (Format for). (3) Välj sidstorlek på det papper som ska användas vid utskriften under Pappersstorlek (Paper Size). (4) Klicka på OK Ange önskade utskriftsinställningar. (1) Välj Skriv ut (Print) på menyn Arkiv (File) i programmet. Dialogrutan Skriv ut visas. (2) Kontrollera att skrivarens namn är markerat under Skrivare (Printer).

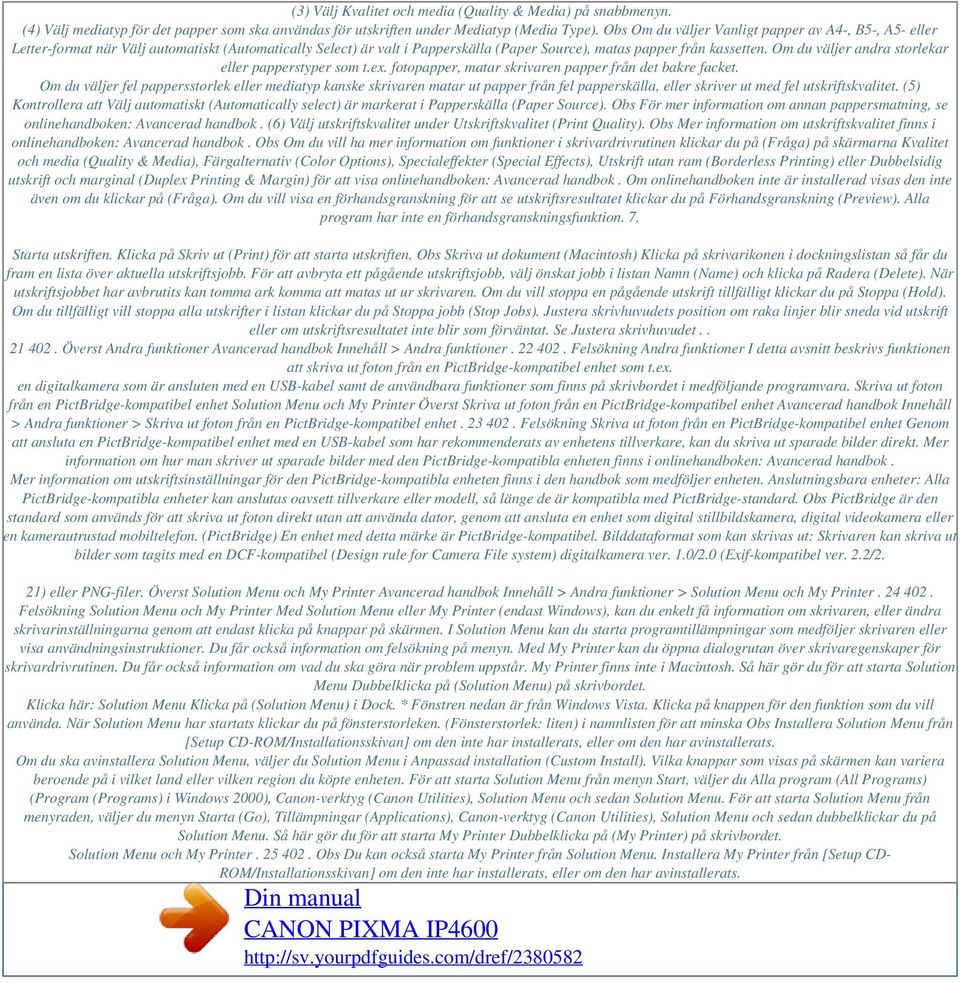

4 (3) Välj Kvalitet och media (Quality & Media) på snabbmenyn. (4) Välj mediatyp för det papper som ska användas för utskriften under Mediatyp (Media Type). Obs Om du väljer Vanligt papper av A4-, B5-, A5- eller Letter-format när Välj automatiskt (Automatically Select) är valt i Papperskälla (Paper Source), matas papper från kassetten. Om du väljer andra storlekar eller papperstyper som t.ex. fotopapper, matar skrivaren papper från det bakre facket. Om du väljer fel pappersstorlek eller mediatyp kanske skrivaren matar ut papper från fel papperskälla, eller skriver ut med fel utskriftskvalitet. (5) Kontrollera att Välj automatiskt (Automatically select) är markerat i Papperskälla (Paper Source). Obs För mer information om annan pappersmatning, se onlinehandboken: Avancerad handbok. (6) Välj utskriftskvalitet under Utskriftskvalitet (Print Quality). Obs Mer information om utskriftskvalitet finns i onlinehandboken: Avancerad handbok. Obs Om du vill ha mer information om funktioner i skrivardrivrutinen klickar du på (Fråga) på skärmarna Kvalitet och media (Quality & Media), Färgalternativ (Color Options), Specialeffekter (Special Effects), Utskrift utan ram (Borderless Printing) eller Dubbelsidig utskrift och marginal (Duplex Printing & Margin) för att visa onlinehandboken: Avancerad handbok. Om onlinehandboken inte är installerad visas den inte även om du klickar på (Fråga). Om du vill visa en förhandsgranskning för att se utskriftsresultatet klickar du på Förhandsgranskning (Preview). Alla program har inte en förhandsgranskningsfunktion. 7. Starta utskriften. Klicka på Skriv ut (Print) för att starta utskriften. Obs Skriva ut dokument (Macintosh) Klicka på skrivarikonen i dockningslistan så får du fram en lista över aktuella utskriftsjobb. För att avbryta ett pågående utskriftsjobb, välj önskat jobb i listan Namn (Name) och klicka på Radera (Delete). När utskriftsjobbet har avbrutits kan tomma ark komma att matas ut ur skrivaren. Om du vill stoppa en pågående utskrift tillfälligt klickar du på Stoppa (Hold). Om du tillfälligt vill stoppa alla utskrifter i listan klickar du på Stoppa jobb (Stop Jobs). Justera skrivhuvudets position om raka linjer blir sneda vid utskrift eller om utskriftsresultatet inte blir som förväntat. Se Justera skrivhuvudet Överst Andra funktioner Avancerad handbok Innehåll > Andra funktioner Felsökning Andra funktioner I detta avsnitt beskrivs funktionen att skriva ut foton från en PictBridge-kompatibel enhet som t.ex. en digitalkamera som är ansluten med en USB-kabel samt de användbara funktioner som finns på skrivbordet i medföljande programvara. Skriva ut foton från en PictBridge-kompatibel enhet Solution Menu och My Printer Överst Skriva ut foton från en PictBridge-kompatibel enhet Avancerad handbok Innehåll > Andra funktioner > Skriva ut foton från en PictBridge-kompatibel enhet Felsökning Skriva ut foton från en PictBridge-kompatibel enhet Genom att ansluta en PictBridge-kompatibel enhet med en USB-kabel som har rekommenderats av enhetens tillverkare, kan du skriva ut sparade bilder direkt. Mer information om hur man skriver ut sparade bilder med den PictBridge-kompatibla enheten finns i onlinehandboken: Avancerad handbok. Mer information om utskriftsinställningar för den PictBridge-kompatibla enheten finns i den handbok som medföljer enheten. Anslutningsbara enheter: Alla PictBridge-kompatibla enheter kan anslutas oavsett tillverkare eller modell, så länge de är kompatibla med PictBridge-standard. Obs PictBridge är den standard som används för att skriva ut foton direkt utan att använda dator, genom att ansluta en enhet som digital stillbildskamera, digital videokamera eller en kamerautrustad mobiltelefon. (PictBridge) En enhet med detta märke är PictBridge-kompatibel. Bilddataformat som kan skrivas ut: Skrivaren kan skriva ut bilder som tagits med en DCF-kompatibel (Design rule for Camera File system) digitalkamera ver. 1.0/2.0 (Exif-kompatibel ver. 2.2/2. 21) eller PNG-filer. Överst Solution Menu och My Printer Avancerad handbok Innehåll > Andra funktioner > Solution Menu och My Printer Felsökning Solution Menu och My Printer Med Solution Menu eller My Printer (endast Windows), kan du enkelt få information om skrivaren, eller ändra skrivarinställningarna genom att endast klicka på knappar på skärmen. I Solution Menu kan du starta programtillämpningar som medföljer skrivaren eller visa användningsinstruktioner. Du får också information om felsökning på menyn. Med My Printer kan du öppna dialogrutan över skrivaregenskaper för skrivardrivrutinen. Du får också information om vad du ska göra när problem uppstår. My Printer finns inte i Macintosh. Så här gör du för att starta Solution Menu Dubbelklicka på (Solution Menu) på skrivbordet. Klicka här: Solution Menu Klicka på (Solution Menu) i Dock. * Fönstren nedan är från Windows Vista. Klicka på knappen för den funktion som du vill använda. När Solution Menu har startats klickar du på fönsterstorleken. (Fönsterstorlek: liten) i namnlisten för att minska Obs Installera Solution Menu från [Setup CD-ROM/Installationsskivan] om den inte har installerats, eller om den har avinstallerats. Om du ska avinstallera Solution Menu, väljer du Solution Menu i Anpassad installation (Custom Install). Vilka knappar som visas på skärmen kan variera beroende på i vilket land eller vilken region du köpte enheten. För att starta Solution Menu från menyn Start, väljer du Alla program (All Programs) (Program (Programs) i Windows 2000), Canon-verktyg (Canon Utilities), Solution Menu och sedan Solution Menu. För att starta Solution Menu från menyraden, väljer du menyn Starta (Go), Tillämpningar (Applications), Canon-verktyg (Canon Utilities), Solution Menu och sedan dubbelklickar du på Solution Menu. Så här gör du för att starta My Printer Dubbelklicka på (My Printer) på skrivbordet. Solution Menu och My Printer Obs Du kan också starta My Printer från Solution Menu. Installera My Printer från [Setup CD- ROM/Installationsskivan] om den inte har installerats, eller om den har avinstallerats.

5 Om du ska avinstallera My Printer, väljer du My Printer i Anpassad installation (Custom Install). För att starta My Printer från menyn Start (Start) väljer du Alla program (All Programs) (Program (Programs) i Windows 2000), Canon-verktyg (Canon Utilities), My Printer och sedan My Printer. Överst Fylla på papper Avancerad handbok Innehåll > Fylla på papper Felsökning Fylla på papper I det här avsnittet beskrivs vilka papperstyper du kan använda och hur du fyller på papper i det bakre facket eller i kassetten. Fylla på papper Papperskälla för påfyllning av papper Fylla på papper Fylla på kuvert Mediatyper som du kan använda Mediatyper som du inte kan använda Överst Fylla på papper Avancerad handbok Innehåll > Fylla på papper > Fylla på papper Felsökning Fylla på papper Papperskälla för påfyllning av papper Du kan välja att fylla på papper i två papperskällor, kassetten eller det bakre facket. Du kan fylla på papper i någon av papperskällorna, beroende på pappersstorlek och mediatyp. Om du väljer Välj automatiskt (Automatically Select) i Papperskälla (Paper Source), matas papper från kassetten eller det bakre facket beroende på val av pappersstorlek och mediatyp. Se Mediatyper som du kan använda. Obs Mer information om Välj automatiskt (Automatically Select) finns i Skriva ut dokument (Windows) eller Skriva ut dokument (Macintosh). För mer information om annan pappersmatning, se onlinehandboken: Avancerad handbok. Om du väljer Vanligt papper av A4-, B5-, A5- eller Letter-format när Välj automatiskt (Automatically Select) är valt i Papperskälla (Paper Source), matas papper från kassetten. Om du väljer andra storlekar eller papperstyper som t.ex. fotopapper, matar skrivaren papper från det bakre facket. Vid utskrift väljer du rätt pappersstorlek och mediatyp. Om du väljer fel pappersstorlek eller mediatyp kanske skrivaren matar ut papper från fel papperskälla, eller skriver ut med fel utskriftskvalitet. Mer information om hur du fyller på papper i de olika papperskällorna finns i Fylla på papper eller Fylla på kuvert. Fyll på vanligt papper i kassetten När du använder Vanligt papper av A4-, B5-, A5- eller Letter-format, ska du fylla på det i kassetten. Kassetten sätts in i skrivarens nedre del. Skrivaren matar ut papperet automatiskt från kassetten genom att välja vanligt papper (A4, B5, A5 eller Letter) i skrivardrivrutinens eller manöverpanelens utskriftsinställningar. För mer information om hur man ändrar papperskälla, se onlinehandboken: Avancerad handbok. Fylla på fotopapper i det bakre facket När du använder fotopapper ska du fylla på det i det bakre facket. Skrivaren matar ut papperet automatiskt från det bakre facket om du väljer en annan mediatyp än Vanligt papper, t. ex. fotopapper, i skrivardrivrutinens utskriftsinställningar. När du använder annat Vanligt papper än A4,-, B5,-, A5,- eller Letter-format, ska du också fylla på det i kassetten. Fylla på papper Överst Fylla på papper Avancerad handbok Innehåll > Fylla på papper > Fylla på papper > Fylla på papper Felsökning Fylla på papper Viktigt Om du beskär vanligt papper till 10 x 15 cm/ 4" x 6", 4" x 8" / 101,6 x 203,2 mm, 13 x 18 cm / 5" x 7" eller 2,16" x 3,58" / 55,0 x 91,0 mm (kreditkortsformat) för en provutskrift kan pappersstopp uppstå. Obs Du kan endast fylla på Vanligt papper av A4-, B5-, A5- eller Letter-format i kassetten. Fyll på andra storlekar och andra papperstyper i det bakre facket. Vi rekommenderar att du använder äkta fotomedia från Canon när du skriver ut fotografier. Mer information om Canons originalpapper finns i Mediatyper som du kan använda. Du kan använda vanliga kopieringspapper. Vid dubbelsidig utskrift rekommmenderar vi Canons [Super White Paper/Supervitt papper]. Mer information om pappersstorlekar och pappersvikt som du kan använda i skrivaren finns i Mediatyper som du kan använda. Fylla på papper i det bakre facket 1. Släta ut papperets fyra hörn innan du fyller på det. Obs Justera kanterna på papperet innan du fyller på papperet. Papperet kan fastna om du inte justerar kanterna. Om papperet är böjt tar du tag i de motsatta böjda hörnen och böjer försiktigt i motsatt riktning tills papperet är helt platt. Mer information om hur man slätar ut böjt papper finns i " Felsökning" i onlinehandboken: Avancerad handbok. 2. Förbereda för att fylla på papper. (1) Öppna pappersstödet och dra ut det. Fylla på papper (2) Sätt fingret i mitten på utmatningsfackets överdel och öppna det försiktigt. (3) Dra ut utmatningsfackets förlängningsdel Fyll på papper. (1) Dra i pappersguiderna (A) för att öppna dem och fyll på papper i mitten av det bakre facket MED UTSKRIFTSSIDAN VÄND MOT DIG. Viktigt Lägg alltid i papperet i stående orientering (B). Om du fyller på papperet liggande(c) kan det fastna. (2) Dra i pappersguiderna för att justera dem mot båda sidor av pappersbunten. Skjut inte ihop pappersguiderna för kraftigt. Papperet kanske inte matas korrekt. Obs Fyll inte på över markeringen (D). Obs Efter att papper har fyllts på Välj storlek och typ för papperet i Sidstorlek (Page Size) eller Pappersstorlek (Paper Size) och Mediatyp (Media Type) i skrivardrivrutinen. Se Skriva ut dokument (Windows) eller Skriva ut dokument (Macintosh). Fylla på papper Fylla på papper i kassetten Du kan endast fylla på Vanligt papper av A4-, B5-, A5- eller Letter-format i kassetten. Se Mediatyper som du kan använda. 1. Släta ut papperets fyra hörn innan du fyller på det. Se Fylla på papper i det bakre facket. 2. Dra ut kassetten från skrivaren Ta bort locket på kassetten. Förbered för att fylla på papper i kassetten. Dra fliken (A) mot dig för att låsa upp och dra ut kassetten. 5. Fyll på papper. Fylla på papper (1) Fyll på pappersbunten MED UTSKRIFTSSIDAN VÄND NEDÅT och FRAMKANTEN LÄNGST BORT och justera den mot kassettens högersida.

6 (2) Dra i pappersguiden (B) för att justera den mot pappersformatmärket. Pappersguiden (B) stannar när den är justerad mot pappersformatmärket. Obs Det kan finnas ett litet utrymme mellan pappersguiden (B) och pappersbunten. (3) Dra pappersguiden (C) till vänster för att justera den helt mot pappersbuntens sida. Obs Fyll inte på över markeringen (D) Sätt tillbaka locket på kassetten. Sätt i kassetten i skrivaren. Tryck in kassetten helt i skrivaren. Obs Kassetten sticker ut en bit från skrivaren, men tvinga den inte ännu längre in. Om du gör det kan du skada skrivaren eller kassetten. Fylla på papper Öppna utmatningsfacket. (1) Sätt fingret i mitten på utmatningsfackets överdel och öppna det försiktigt. (2) Dra ut utmatningsfackets förlängningsdel. Obs Efter att papper har fyllts på Välj storlek och typ för papperet i Sidstorlek (Page Size) eller Pappersstorlek (Paper Size) och Mediatyp (Media Type) i skrivardrivrutinen. Se Skriva ut dokument (Windows) eller Skriva ut dokument (Macintosh). Överst Fylla på kuvert Avancerad handbok Innehåll > Fylla på papper > Fylla på papper > Fylla på kuvert Felsökning Fylla på kuvert Du kan skriva ut på Europeisk DL och Kuvert nr #10-storlek. Med rätt skrivardrivrutininställningar roteras och skrivs adressen ut automatiskt i enlighet med kuvertets riktning. Viktigt Du kan inte använda följande kuvert. - Kuvert som har präglad eller behandlad yta - Kuvert med dubbla flikar (eller förklistrade flikar) - Kuvert med förklistrad försegling - Kuvert med gummerade flikar som redan har fuktats och är vidhäftande Obs Det går inte att fylla på kuvert i kassetten. Fyll på dem i det bakre facket. 1. Förbered kuverten. Släta till kuverten genom att trycka ned alla hörn och kanter. Om kuverten är böjda tar du tag i två hörn och vrider försiktigt i motsatt riktning. Om hörnet på kuvertfliken är böjt ska du platta till det. Använd en penna för att trycka ner framkanten i inmatningsriktningen för att platta till kuvertet. Bilderna ovan visar kuvertets främre kant sett från sidan. Viktigt Kuvert kan fastna i skrivaren om de inte är platta eller om kanterna inte riktats in på rätt sätt. Kontrollera att inga upphöjningar är mer än 0,1 tum / 3 mm höga. 2. Lägg i kuverten. Fylla på kuvert (B) Baksida (C) Adressida (1) Dra i pappersguiderna (A) för att öppna dem och fyll på kuverten i mitten av det bakre facket MED ADRESSIDAN VÄND MOT DIG. Den vikta fliken på kuvertet ska vara vänd nedåt på vänster sida. Upp till 10 kuvert kan fyllas på samtidigt. (2) Dra i pappersguiderna för att justera dem mot båda sidor av kuverten. Skjut inte ihop pappersguiderna för kraftigt. Kuverten kanske inte matas korrekt. 3. Ange inställningarna i skrivardrivrutinen. (1) VäljKuvert (Envelope) i Mediatyp (Media Type). (2) Välj kuvertformat. Välj DL-kuvert (DL Env.) eller Kuvert Env. nr 10 (Comm.Env. #10) i Pappersstorlek (Page Size). Välj DL-kuvert (DL Envelope) eller Kuvert nr 10 (#10 Envelope) i Pappersstorlek (Paper Size). (3) Välj Liggande (Landscape) i Orientering (Orientation). Viktigt Om du inte anger Sidstorlek (Page Size), eller Pappersstorlek (Paper Size) eller Orientering (Orientation)på rätt sätt, kommer adressen att skriva ut upp och ner eller roteras 90 grader. Obs Om utskriften är upp-och-ner-vänd, väljer du i Windows Rotera 180 grader (Rotate 180 degrees) i Utskriftsformat (Page Setup) i dialogrutan för skrivaregenskaper i skrivardrivrutinen. Överst Mediatyper som du kan använda Avancerad handbok Innehåll > Fylla på papper > Fylla på papper > Mediatyper som du kan använda Felsökning Mediatyper som du kan använda För bästa utskriftsresultat bör du välja papper som är lämpliga för utskrift. Canon erbjuder olika papperstyper som gör det roligare att skriva ut, som t.ex. etiketter, fotopapper eller dokumentpapper. Vi rekommenderar att du använder Canons originalpapper för utskrift av viktiga foton. Mediatyper Tillgängliga papper Pappersnamn < Model No.> *1 Påfyllningsgräns Bakre fack Kassett Påfyllningsgräns för pappersutmatningsfack Inställningar för skrivardrivrutinen: Mediatyp [Plain Paper/Vanligt papper] Vanligt papper (återvunnet *2 papper) Cirka Cirka 50 ark A4, B5, A5, 150 ark Letter / 8,5" x 11": Cirka 150 ark 10 kuvert Går ej att fylla *4 på*3 [Envelope/Kuvert] [Envelopes/Kuvert] Canon originalpapper Pappersnamn < Model No.> *1 Påfyllningsgräns Bakre fack Kassett Påfyllningsgräns för pappersutmatningsfack Inställningar för skrivardrivrutinen: Mediatyp Vid utskrift av dokument: [Super White Paper / Supervitt papper ] <SW201> Cirka 100 ark A4: Cirka Cirka 50 ark 100 ark [Plain Paper/Vanligt papper] Skriva ut foton: [Photo Paper Pro Platinum/Fotopapper Pro Platinum] <PT-101> *5 [Photo Paper Pro II/ Fotopapper Pro II] <PR- 201>*5 [Glossy Photo Paper " Everyday Use"/Glättat fotopapper "Everyday Use"] <GP-501>*5 [Photo Paper Glossy/ Glättat fotopapper] <GP- A4, Letter / Går ej att *4 8,5" x 11", fylla på*3 13 x 18 cm / 5" x 7" och 20 x 25 cm / 8" x 10": 10 ark 10 x 15 cm / 4" x 6": 20 ark [Photo Paper Pro Platinum/Fotopapper Pro Platinum] [Photo Paper Pro II/ Fotopapper Pro II] Glossy Photo Paper/ Glättat fotopapper] Glossy Photo Paper/ Glättat fotopapper] 502>*5 [Photo Paper Plus Glossy II /Glättat fotopapper plus] <PP[Photo Paper Plus Glossy II/Glättat fotopapper plus II] 201>*5 [Photo Paper Plus Semigloss/Halvglättat fotopapper plus] <SG[Photo Paper Plus Semi -Gloss/Halvglättat fotopapper plus] 201>*5 [Matte Photo Paper/Matt [Matte Photo Paper/ Mediatyper som du kan använda fotopapper] <MP-101> Matt fotopapper] Vid utskrift av affärsdokument: [High Resolution Paper/ Papper med hög upplösning] <HR-101N> 80 ark Går ej att 50 ark fylla på*3 [High Resolution Paper/ Papper med hög upplösning] När du vill skapa dina egna utskrifter: [T-Shirt Transfers/Tshirt-tryck] <TR-301> [Photo Stickers/ Fotoetiketter] <PS-101> 1 ark Går ej att *4 fylla på*3 [T- Shirt Transfers/Tshirt-tryck] Glossy Photo Paper/ Glättat fotopapper] 1 ark *1 Om papperet har ett modellnummer är det ett originalpapper från Canon.

7 Se instruktionshandboken som medföljer papperet för detaljerad information om utskriftssidan och hur man hanterar papperet. Information om pappersstorlekarna för Canon originalpapper finns på vår webbplats. En del papper från Canon finns inte att köpa i alla länder. Papper säljs inte i USA med modellnummer. Där köper du papperet med dess namn. *2 Eventuellt kan du få problem med matningen även om du följer anvisningarna om maxkapacitet, beroende på typ av papper eller andra miljömässiga förhållanden (hög eller låg temperatur och luftfuktighet). I sådana fall ska du minska antalet ark som fylls på i taget till mindre än hälften (100 % återvunnet papper kan användas). *3 Matning av sådant papper från kassetten kan skada skrivaren. Fyll alltid på dem i det bakre facket. *4 Vi rekommenderar att du tar bort utskrivna ark från pappersutmatningsfacket innan du skriver ut kontinuerligt för att undvika suddighet och missfärgningar. *5 När du placerar papper i buntar kan utskriftssidan markeras när den matas in, eller papper matas inte in som de ska. I sådana fall ska du fylla på ett pappersark i taget. Pappersstorlekar Du kan endast fylla på vanligt papper av följande format i kassetten. A4-, B5-, A5- och Letter-format Vanligt papper i andra storlekar går inte att fylla på i kassetten. Fyll på dem i det bakre facket. I Macintosh är inte Choukei 3 och Choukei 4 tillgängliga. Standardstorlekar: Letter (8,50 x 11,00 tum / 215,9 x 279,4 mm) Legal (8,50 x 14,00 tum / 215,9 x 355,6 mm) A5 (5,83 x 8,27 tum / 148,0 x 210,0 mm) B5 (7,17 x 10,12 tum / 182,0 x 257,0 mm) A4 (8,27 x 11,69 tum / 210,0 x 297,0 mm) 4" x 6" (4,00 x 6,00 tum / 10 x 15 cm) 5" x 7" (5,00 x 7,00 tum / 13 x 18 cm) L (3,50 x 5,00 tum / 89,0 x 127,0 mm) Hagaki (3,94 x 5,83 tum / 100,0 x 148,0 mm) 4" x 8" (4,00 x 8,00 tum / 101,6 x 203,2 mm) 8" x 10" (8,00 x 10,00 tum / 20 x 25 cm) 2L (5,00 x 7,01 tum / 127,0 x 178,0 mm) Hagaki 2 (7,87 x 5,83 tum / 200,0 x 148,0 mm) Standardkuvert nr #10 (4,12 x 9,50 tum / 104,6 x 241,3 mm) DL-kuvert (4,33 x 8,66 tum / 110,0 x 220,0 mm) Choukei 3 (4,72 x 9,25 tum / 120,0 x 235,0 mm) Choukei 4 (3,54 x 8,07 tum / 90,0 x 205,0 mm) Youkei 4 (4,13 x 9,25 tum / 105,0 x 235,0 mm) Kort (2,16 x 3,58 tum / 55,0 x 91,0 mm) Youkei 6 (3,86 x 7,48 tum / 98,0 x 190,0 mm) Wide (4,00 x 7,10 tum / 101,6 x 180,6 mm) Mediatyper som du kan använda Ej standardstorlekar: Du kan också ange en anpassad storlek inom följande intervall. 2,17 x 3,58 tum / 55,0 x 91,0 mm (bakre fack) Minsta format: 5,83 x 8,27 tum / 148,0 x 210,0 mm (kassett) Största format: 8,50 x 26,61 tum / 215,9 x 676,0 mm (bakre fack) 8,50 x 11,69 tum / 215,9 x 297,0 mm (kassett) Pappersvikt 17 till 28 lb / 64 till 105 g/m² (Vanligt papper förutom papper från Canon) Använd inte tyngre eller lättare papper (förutom papper från Canon) eftersom det kan fastna i skrivaren. Så här förvarar du ditt papper Ta enbart ut det antal papper som krävs ur förpackningen precis innan du börjar skriva ut. För att undvika att papperet böjer sig när du inte skriver ut, bör du avlägsna oanvänt papper, lägga tillbaka det i förpackningen och förvara den på en plan yta. Förvara dessutom papperet på en plats där det inte utsätts för värme, fuktighet eller direkt solljus. Överst Mediatyper som du inte kan använda Avancerad handbok Innehåll > Fylla på papper > Fylla på papper > Mediatyper som du inte kan använda Felsökning Mediatyper som du inte kan använda Använd inte följande typer av papper. Om du använder sådant papper blir resultatet inte tillräckligt bra, och dessutom kan det bli stopp eller problem med skrivaren. Vikt, böjt eller skrynkligt papper Fuktigt papper Papper som är för tunt (som väger mindre än 17 lb / 64 g/m²) Papper som är för tjockt (vanligt papper, förutom papper från Canon, som väger mer än 28 lb / 105 g/m²) Papper som är tunnare än vykort, inklusive vanligt papper eller anteckningspapper som skurits till mindre storlek (vid utskrift på papper i A5-format eller mindre). Vykort Vykort med påklistrade foton eller klistermärken Kuvert med dubbla flikar (eller förklistrade flikar) Kuvert med förklistrad försegling Kuvert som har präglad eller behandlad yta Kuvert med gummerade flikar som redan har fuktats och är vidhäftande Alla typer av hålade papper Papper som inte är rektangulärt Papper som sitter samman med häftklamrar eller lim Papper med självhäftande ytor Papper som dekorerats med glitter, osv. Överst Rutinunderhåll Avancerad handbok Innehåll > Rutinunderhåll Felsökning Rutinunderhåll I det här avsnittet beskrivs hur du byter ut bläckbehållarna när bläcket tar slut, rengör skrivaren när utskrifterna blir svaga eller vidtar åtgärder när pappret inte matas ut ordentligt. Byta ut bläckbehållare Kontrollera bläckstatus Ersättningsprocedur Om utskriften blir svag eller färgerna felaktiga Skriva ut testmönster för munstycken Granska testmönster för munstycken Rengöra skrivhuvudet Djuprengöring av skrivhuvudet Justera skrivhuvudet Rengöra pappersmatningshjulet Rengöra kassettens färgdyna Öppna skärmen Underhåll (Maintenance) Öppna dialogrutan Skrivaregenskaper (Printer Properties) (Windows) Öppna Canon IJ Printer Utility (Macintosh) Överst Byta ut bläckbehållare Avancerad handbok Innehåll > Rutinunderhåll > Byta ut bläckbehållare Felsökning Byta ut bläckbehållare När bläcket tar slut under utskrift blinkar lampan [Alarm] (Alarm) orange och ett felmeddelande visas på datorskärmen för att informera dig om felet. Kontrollera vilken bläckbehållare som bläcket är slut i och byt ut den mot en ny. Obs Om felmeddelandet visas kontrollerar du meddelandet och vidtar lämplig åtgärd. Se onlinehandboken om "Fyra blinkningar: Bläcket är slut." i "Alarmlampan blinkar orange" under Felsökning i onlinehandboken: Avancerad handbok. Mer information om kompatibla bläckbehållare finns i den tryckta handboken: Uppstartsguide.

8 Överst Kontrollera bläckstatus Avancerad handbok Innehåll> Rutinunderhåll > Byta ut en bläckbehållare > Kontrollera bläckstatus Felsökning Kontrollera bläckstatus Du kan kontrollera bläckstatus via bläcklamporna eller din datorskärm. Via lamporna [Ink] (Bläck) Kontrollera att strömmen är påslagen och öppna pappersutmatningsfacket försiktigt. Öppna det övre locket. Obs Skrivaren kan åstadkomma ljud när skrivhuvudet rör sig till positionen för utbyte. 3. Kontrollera bläcklamporna. Bläcklampan lyser Bläckbehållaren sitter korrekt och det finns tillräckligt med bläck kvar för utskrift. Bläcklampan blinkar Blinkar långsamt (ca var tredje sekund)... Upprepas Bläcknivån är låg. Du kan fortsätta skriva ut ett tag, men vi rekommenderar att du har en ny bläckbehållare redo. Blinkar snabbt (cirka varje sekund) Upprepas Bläckbehållaren sitter i felaktig position eller är tom. Kontrollera att bläckbehållaren är installerad i den position som visas på etiketten på hållaren för skrivhuvudet. Om positionen är korrekt, men lampan blinkar, är behållaren tom. Byt ut till en ny. Bläcklampan är släckt Bläckbehållaren sitter inte korrekt eller funktionen för att känna av den återstående mängden bläck har inaktiverats. Om bläckbehållaren inte sitter korrekt trycker du på markeringen (Tryck) på bläckbehållaren tills behållaren fäster med ett klickljud. Om den inte klickar på plats kontrollerar du att det orange skyddslocket har avlägsnats från bläckbehållarens botten. Om funktionen för identifiering av återstående bläcknivå har inaktiverats byter du ut bläckbehållaren mot en ny. Se Förbered en ny bläckbehållare. Om bläcklampan fortfarande är släckt efter det att bläckbehållaren har satts tillbaka har ett fel uppstått och det går inte att skriva ut. Kontrollera lampan [Alarm] (Alarm) på skrivaren. Se "Felsökning" i onlinehandboken: Avancerad handbok. Kontrollera bläckstatus Med bildskärmen Du kan bekräfta status för varje bläckbehållare på skrivarens statusövervakare (Windows) eller Canon IJ Printer Utility (Macintosh). (A) Kontrollera om en symbol visas på skärmen. låg bläcknivå. Du kan fortsätta skriva ut ett tag, men vi rekommenderar att du har en Bläck med ny bläckbehållare redo. Obs Ett felmeddelande kan visas vid utskrift. Bekräfta meddelandet och vidta lämplig åtgärd. Följ anvisningarna nedan för att öppna varje bekräftelseskärm. 1. Öppna dialogrutan för skrivaregenskaper. Se Öppna dialogrutan Skrivaregenskaper (Windows). 2. Klicka på Visa skrivarstatus (View Printer Status) på arket Underhåll (Maintenance). Om du vill bekräfta informationen om bläckbehållaren klickar du på menyn Bläckdetaljer (Ink Details). Obs Du kan också visa skrivarens statusövervakare genom att klicka på Canon XXX (där " XXX" är namnet på skrivaren) som visas i aktivitetsfältet vid utskrift. 1. Öppna Canon IJ Printer Utility. Se Öppna Canon IJ Printer Utility (Macintosh). 2. Välj Information om bläcknivå (Ink Level Information) på snabbmenyn. Om du vill bekräfta informationen om bläckbehållaren klickar du på Bläckdetaljer (Ink Details). Överst Ersättningsprocedur Avancerad handbok Innehåll > Rutinunderhåll > Byta ut en bläckbehållare > Ersättningsprocedur Felsökning Ersättningsprocedur När bläcket tar slut i bläckbehållarna, följer du proceduren nedan för att byta ut dem. Viktigt Hantering av bläck För att bibehålla en optimal utskriftskvalitet rekommenderar vi att du använder Canons egna bläckbehållare. Vi rekommenderar inte bläckpåfyllning. När du har lyft ut en bläckbehållare ska den nya sättas i omedelbart. Låt inte skrivaren stå utan bläckbehållare. Använd nya bläckbehållare vid utbyte. Om du sätter i använda bläckbehållare, kan det orsaka igentäppta munstycken. Dessutom kan inte skrivaren mäta bläcknivån i bläckbehållarna ordentligt. För att bibehålla en optimal utskriftskvalitet ska du sätta i bläckbehållare inom det datum som anges på förpackningen. Bläckbehållarna ska dessutom användas inom sex månader från första användningen (vi rekommenderar att du skriver ned datumet när du sätter i dem). Obs Det kan gå åt färgbläck även när du skriver ut svartvita dokument eller om du har ställt in svartvit utskrift. Det går även åt bläck vid vanlig rengöring och djuprengöring av skrivhuvudet, vilket kan behövas krävas för att upprätthålla skrivarens prestanda. När bläcket tar slut i en bläckbehållare måste den omedelbart bytas mot en ny Kontrollera att strömmen är påslagen och öppna pappersutmatningsfacket försiktigt. Öppna det övre locket. Skrivhuvudet flyttas till positionen för utbyte. Varning! Försök inte stoppa eller flytta hållaren för skrivhuvudet med våld. Rör inte vid hållaren för skrivhuvudet förrän den stannat helt. Rör inte vid metallkomponenterna eller vid någon av de andra delarna inuti skrivaren. Viktigt Om övre luckan har varit öppen i 10 minuter flyttas skrivhuvudets hållare åt höger. Då ska du stänga den övre luckan och öppna den igen. Obs Skrivaren kan åstadkomma ljud när skrivhuvudet rör sig till positionen för utbyte. Ersättningsprocedur Byt ut den bläckbehållare vars lampa blinkar snabbt. Tryck på fliken (A) och lyft ut bläckbehållaren. Rör inte vid låsspaken för skrivhuvudet. (B). Viktigt Var försiktig när du hanterar bläckbehållaren så att du inte får fläckar på kläder och omgivande ytor. Följ de källsorteringsregler som gäller i din kommun när du kasserar tomma bläckbehållare.

9 Obs Ta inte bort två eller fler bläckbehållare samtidigt. Om två eller flera behållare ska ersättas byter du ut en behållare i taget. Mer information om olika blinkhastigheter finns i Kontrollera bläckstatus. 4. Förbered den nya bläckbehållaren. (1) Ta ut den nya bläckbehållaren ur förpackningen, dra den orangefärgade tejpen ( ) i pilens riktning och ta sedan bort skyddsfilmen ( ). Viktigt Kontrollera att skyddsfilmen är helt borttagen från lufthålet (C). Om lufthålet blockeras av kvarvarande skyddsfilm kan bläck läcka ut eller inte matas ut ordentligt. (2) Håll det orangefärgade skyddslocket (D) enligt bilden nedan, vrid det och ta bort det från bläckbehållarens undersida. Ta bort skyddslocket samtidigt som du håller i det för att förhindra att du får bläck på fingrarna. Släng skyddslocket när du tagit bort det. Ersättningsprocedur Viktigt Rör inte vid bläckbehållarens elektriska kontakter (E). Det kan leda till att skrivaren fungerar dåligt eller att det inte går att skriva ut. Viktigt Om du skakar en bläckbehållare kan bläck läcka ut och ge fläckar på händer och närliggande ytor. Var försiktig när du hanterar bläckbehållaren. Kläm inte på sidorna av bläckbehållaren eftersom det kan läcka ut bläck. Var försiktig så att du inte får fläckar på händerna och närliggande ytor av bläcket på det borttagna skyddslocket. Sätt aldrig tillbaka skyddslocket om du har tagit bort det. Följ de källsorteringsregler som gäller i din kommun när du slänger förbrukningsartiklar. När du har tagit bort skyddslocket får du inte röra den öppna bläcköppningen, det kan hindra bläcket från att matas ut på rätt sätt. 5. Installera den nya bläckbehållaren. (1) För in bläckbehållarens främre ände i skrivhuvudet lutande. Se till att bläckbehållarens placering matchar etiketten. (2) Tryck på markeringen klick. på bläckbehållaren tills bläckbehållaren fäster med ett Kontrollera att bläcklampan lyser rött. Ersättningsprocedur Viktigt Det går inte att skriva ut om bläckbehållaren sitter i felaktig position. Se till att du sätter i bläckbehållaren på den plats som visas på etiketten på hållaren för skrivhuvudet. Det går inte att skriva ut förrän alla bläckbehållare har satts i. Installera alla bläckbehållare Stäng det övre locket. Om du bytte ut bläckbehållaren vid utskrift återupptas utskriften automatiskt. Obs Om lampan [Alarm] (Alarm) fortfarande blinkar orange efter att den övre luckan stängts, kan du få mer information i "Alarmlampan blinkar orange" i " Felsökning" i onlinehandboken: Avancerad handbok. När du börjar skriva ut efter att bläckbehållaren har bytts ut, börjar skrivaren utföra en automatisk rengöring av skrivhuvudet. Utför inga andra åtgärder förrän skrivaren har slutfört rengöringen av skrivhuvudet. Lampan [Power] (kontrollampan för nätström) blinkar grönt under rengöring. Justera skrivhuvudets position om raka linjer blir sneda vid utskrift eller om skrivhuvudets position är felaktig. Se Justera skrivhuvudet. Skrivarens ljudnivå kan vara högre när den förbereder sig för utskrift. Överst Om utskriften blir svag eller färgerna felaktiga Avancerad handbok Innehåll > Rutinunderhåll > Om utskriften blir svag eller färgerna felaktiga Felsökning Om utskriften blir svag eller färgerna felaktiga Om utskriftsresultatet är suddigt eller färgerna inte skrivs ut korrekt är skrivhuvudmunstyckena förmodligen igensatta. Följ proceduren nedan när du vill skriva ut testmönster för munstycken, kontrollera munstyckenas status och sedan rengöra skrivhuvudet. Om raka linjer blir sneda vid utskrift eller om utskriften brister i något annat avseende, kan utskriftskvaliteten förbättras om du justerar skrivhuvudet. Var försiktig! Försök inte skölja eller torka av skrivhuvudet eller bläckbehållare. Det kan medföra problem med skrivhuvudet eller bläckbehållarna. Obs Innan du utför underhåll Öppna den övre luckan och se till att alla bläckbehållarlampor lyser rött. Om inte, se Kontrollera bläckstatus och vidta lämplig åtgärd. Utskriftsresultatet kan förbättras om du ökar utskriftskvaliteten i drivrutinens inställningar. Se onlinehandboken för mer information: Avancerad handbok. När utskriften är suddig eller ojämn: Steg 1 Se Skriva ut testmönster för munstycken. Se Granska testmönster för munstycken. Om mönstret saknas: När du har rengjort skrivhuvudet gör du ett testmönster för munstycken. Steg 2 Se Rengöra skrivhuvudet. Om problemet inte är löst efter du har rengjort skrivhuvudet två gånger: Steg 3 Se Djuprengöring av skrivhuvudet. Obs Om du har utfört proceduren t.o.m. steg 3 och detta inte löst problemet stänger du av strömmen och genomför sedan ännu en djuprengöring av skrivhuvudet efter ett dygn. Om problemet fortfarande kvarstår kan skrivhuvudet vara skadat. Kontakta en Canon-tekniker. Om raka linjer blir ojämna eller sneda vid utskrift: Se Justera skrivhuvudet. Överst Skriva ut testmönster för munstycken Avancerad handbok Felsökning Innehåll > Rutinunderhåll > Om utskriften blir svag eller färgerna felaktiga > Skriva ut testmönster för munstycken Skriva ut testmönster för munstycken Skriv ut testmönstret för munstyckena för att kontrollera om bläcket sprutar ut på rätt sätt från munstyckena på skrivhuvudet. Du måste förbereda: ett ark vanligt papper av A4- eller Letter-format Obs Stäng den inre luckan om den är öppen. Om återstående bläcknivån är låg skrivs inte testmönstret för munstycken ut på rätt sätt. Byt ut den bläckbehållare som har för lite bläck.

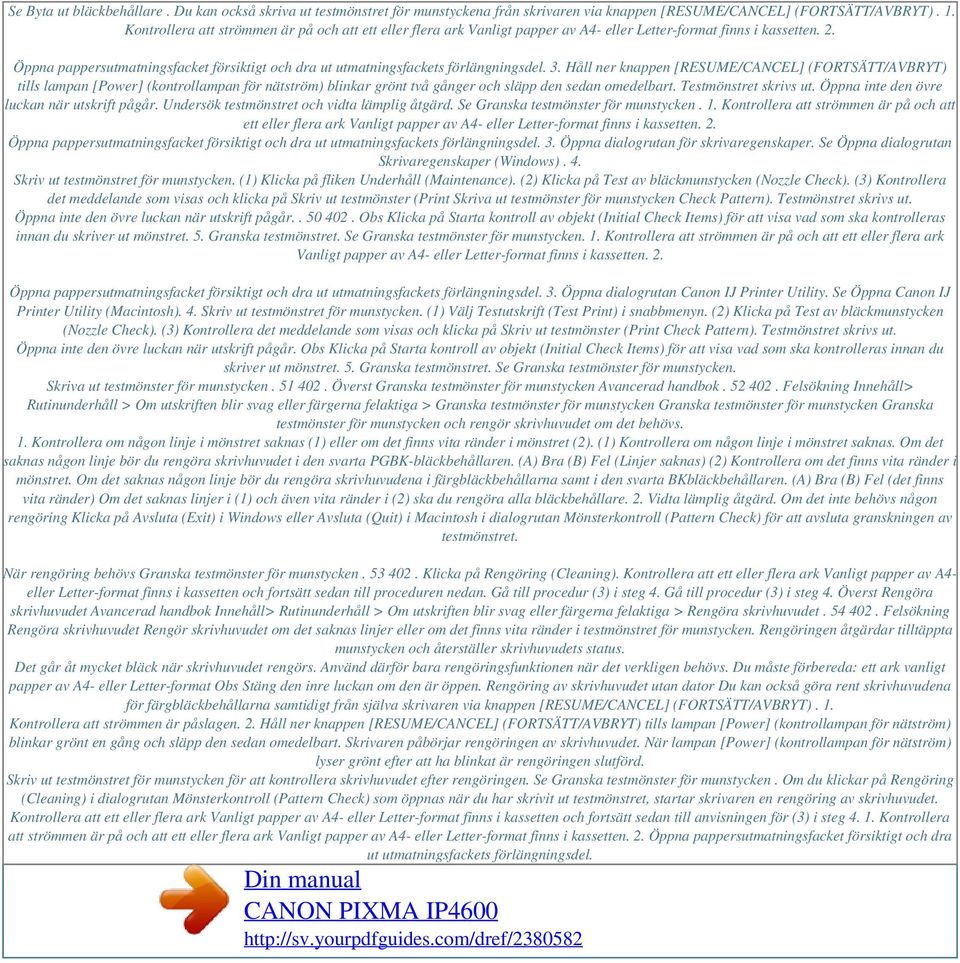

10 Powered by TCPDF ( Se Byta ut bläckbehållare. Du kan också skriva ut testmönstret för munstyckena från skrivaren via knappen [RESUME/CANCEL] (FORTSÄTT/AVBRYT). 1. Kontrollera att strömmen är på och att ett eller flera ark Vanligt papper av A4- eller Letter-format finns i kassetten. 2. Öppna pappersutmatningsfacket försiktigt och dra ut utmatningsfackets förlängningsdel. 3. Håll ner knappen [RESUME/CANCEL] (FORTSÄTT/AVBRYT) tills lampan [Power] (kontrollampan för nätström) blinkar grönt två gånger och släpp den sedan omedelbart. Testmönstret skrivs ut. Öppna inte den övre luckan när utskrift pågår. Undersök testmönstret och vidta lämplig åtgärd. Se Granska testmönster för munstycken. 1. Kontrollera att strömmen är på och att ett eller flera ark Vanligt papper av A4- eller Letter-format finns i kassetten. 2. Öppna pappersutmatningsfacket försiktigt och dra ut utmatningsfackets förlängningsdel. 3. Öppna dialogrutan för skrivaregenskaper. Se Öppna dialogrutan Skrivaregenskaper (Windows). 4. Skriv ut testmönstret för munstycken. (1) Klicka på fliken Underhåll (Maintenance). (2) Klicka på Test av bläckmunstycken (Nozzle Check). (3) Kontrollera det meddelande som visas och klicka på Skriv ut testmönster (Print Skriva ut testmönster för munstycken Check Pattern). Testmönstret skrivs ut. Öppna inte den övre luckan när utskrift pågår Obs Klicka på Starta kontroll av objekt (Initial Check Items) för att visa vad som ska kontrolleras innan du skriver ut mönstret. 5. Granska testmönstret. Se Granska testmönster för munstycken. 1. Kontrollera att strömmen är på och att ett eller flera ark Vanligt papper av A4- eller Letter-format finns i kassetten. 2. Öppna pappersutmatningsfacket försiktigt och dra ut utmatningsfackets förlängningsdel. 3. Öppna dialogrutan Canon IJ Printer Utility. Se Öppna Canon IJ Printer Utility (Macintosh). 4. Skriv ut testmönstret för munstycken. (1) Välj Testutskrift (Test Print) i snabbmenyn. (2) Klicka på Test av bläckmunstycken (Nozzle Check). (3) Kontrollera det meddelande som visas och klicka på Skriv ut testmönster (Print Check Pattern). Testmönstret skrivs ut. Öppna inte den övre luckan när utskrift pågår. Obs Klicka på Starta kontroll av objekt (Initial Check Items) för att visa vad som ska kontrolleras innan du skriver ut mönstret. 5. Granska testmönstret. Se Granska testmönster för munstycken. Skriva ut testmönster för munstycken Överst Granska testmönster för munstycken Avancerad handbok Felsökning Innehåll> Rutinunderhåll > Om utskriften blir svag eller färgerna felaktiga > Granska testmönster för munstycken Granska testmönster för munstycken Granska testmönster för munstycken och rengör skrivhuvudet om det behövs. 1. Kontrollera om någon linje i mönstret saknas (1) eller om det finns vita ränder i mönstret (2). (1) Kontrollera om någon linje i mönstret saknas. Om det saknas någon linje bör du rengöra skrivhuvudet i den svarta PGBK-bläckbehållaren. (A) Bra (B) Fel (Linjer saknas) (2) Kontrollera om det finns vita ränder i mönstret. Om det saknas någon linje bör du rengöra skrivhuvudena i färgbläckbehållarna samt i den svarta BKbläckbehållaren. (A) Bra (B) Fel (det finns vita ränder) Om det saknas linjer i (1) och även vita ränder i (2) ska du rengöra alla bläckbehållare. 2. Vidta lämplig åtgärd. Om det inte behövs någon rengöring Klicka på Avsluta (Exit) i Windows eller Avsluta (Quit) i Macintosh i dialogrutan Mönsterkontroll (Pattern Check) för att avsluta granskningen av testmönstret. När rengöring behövs Granska testmönster för munstycken Klicka på Rengöring (Cleaning). Kontrollera att ett eller flera ark Vanligt papper av A4- eller Letter-format finns i kassetten och fortsätt sedan till proceduren nedan. Gå till procedur (3) i steg 4. Gå till procedur (3) i steg 4. Överst Rengöra skrivhuvudet Avancerad handbok Innehåll> Rutinunderhåll > Om utskriften blir svag eller färgerna felaktiga > Rengöra skrivhuvudet Felsökning Rengöra skrivhuvudet Rengör skrivhuvudet om det saknas linjer eller om det finns vita ränder i testmönstret för munstycken. Rengöringen åtgärdar tilltäppta munstycken och återställer skrivhuvudets status. Det går åt mycket bläck när skrivhuvudet rengörs. Använd därför bara rengöringsfunktionen när det verkligen behövs. Du måste förbereda: ett ark vanligt papper av A4- eller Letter-format Obs Stäng den inre luckan om den är öppen. Rengöring av skrivhuvudet utan dator Du kan också göra rent skrivhuvudena för färgbläckbehållarna samtidigt från själva skrivaren via knappen [RESUME/CANCEL] (FORTSÄTT/AVBRYT). 1. Kontrollera att strömmen är påslagen. 2. Håll ner knappen [RESUME/CANCEL] (FORTSÄTT/AVBRYT) tills lampan [Power] (kontrollampan för nätström) blinkar grönt en gång och släpp den sedan omedelbart. Skrivaren påbörjar rengöringen av skrivhuvudet. När lampan [Power] (kontrollampan för nätström) lyser grönt efter att ha blinkat är rengöringen slutförd. Skriv ut testmönstret för munstycken för att kontrollera skrivhuvudet efter rengöringen. Se Granska testmönster för munstycken. Om du klickar på Rengöring (Cleaning) i dialogrutan Mönsterkontroll (Pattern Check) som öppnas när du har skrivit ut testmönstret, startar skrivaren en rengöring av skrivhuvudet. Kontrollera att ett eller flera ark Vanligt papper av A4- eller Letter-format finns i kassetten och fortsätt sedan till anvisningen för (3) i steg Kontrollera att strömmen är på och att ett eller flera ark Vanligt papper av A4- eller Letter-format finns i kassetten. 2. Öppna pappersutmatningsfacket försiktigt och dra ut utmatningsfackets förlängningsdel.
