1 Leica Basic Laserlod Bruksanvisning SNLL 111 Version 1.1 Svenska 01-BLL Leica Geosystems 1 Basic Laserlod-1.1.0sv

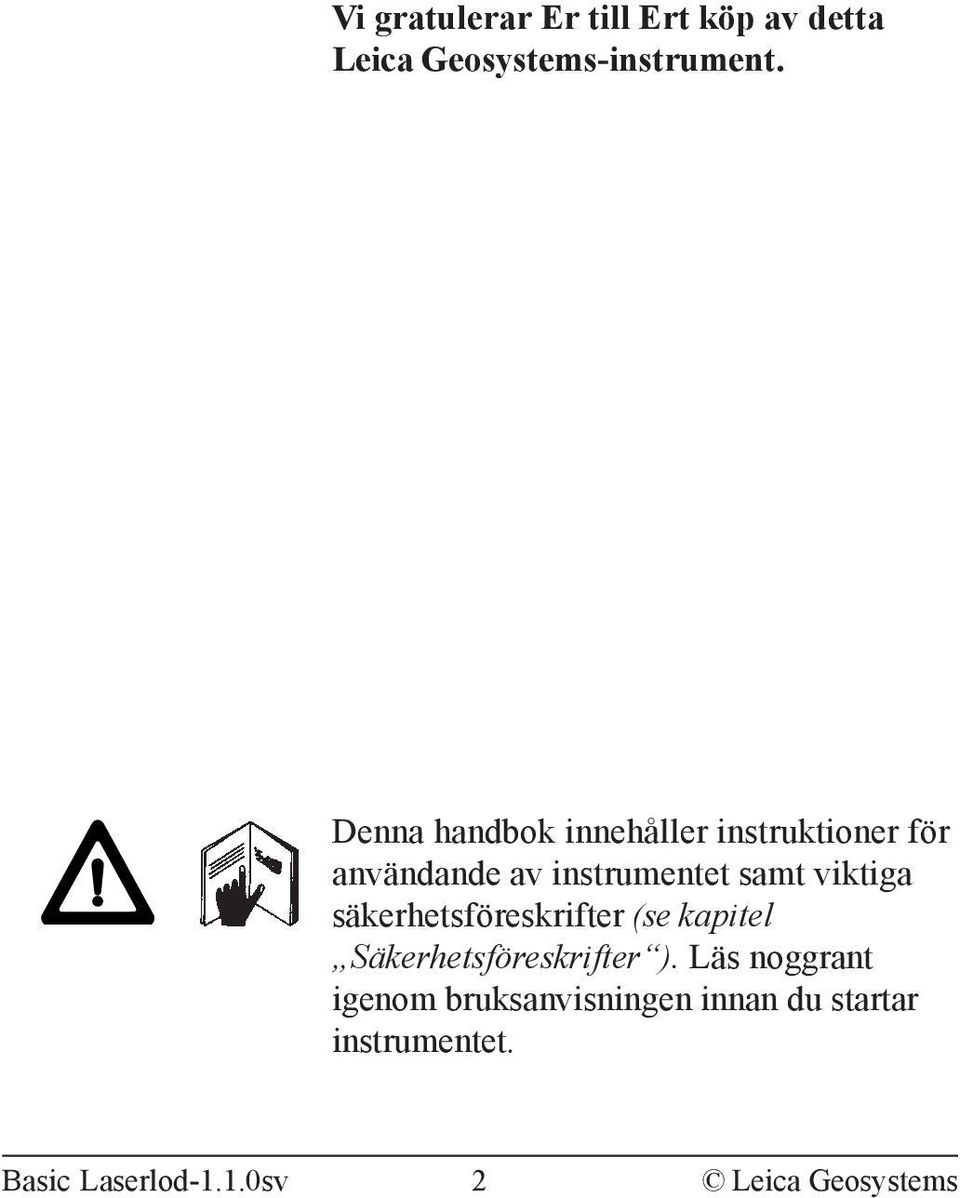

2 Vi gratulerar Er till Ert köp av detta Leica Geosystems-instrument. Denna handbok innehåller instruktioner för användande av instrumentet samt viktiga säkerhetsföreskrifter (se kapitel Säkerhetsföreskrifter ). Läs noggrant igenom bruksanvisningen innan du startar instrumentet. Basic Laserlod-1.1.0sv 2 Leica Geosystems

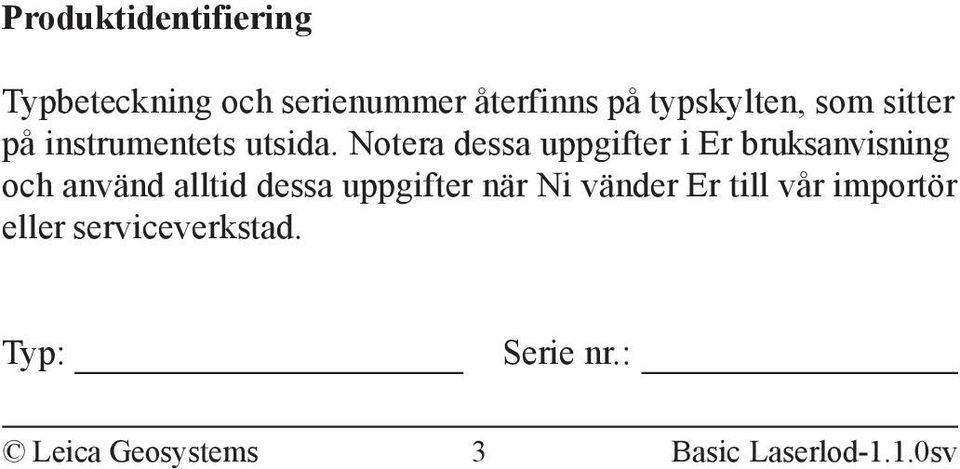

3 Produktidentifiering Typbeteckning och serienummer återfinns på typskylten, som sitter på instrumentets utsida. Notera dessa uppgifter i Er bruksanvisning och använd alltid dessa uppgifter när Ni vänder Er till vår importör eller serviceverkstad. Typ: Serie nr.: Leica Geosystems 3 Basic Laserlod-1.1.0sv

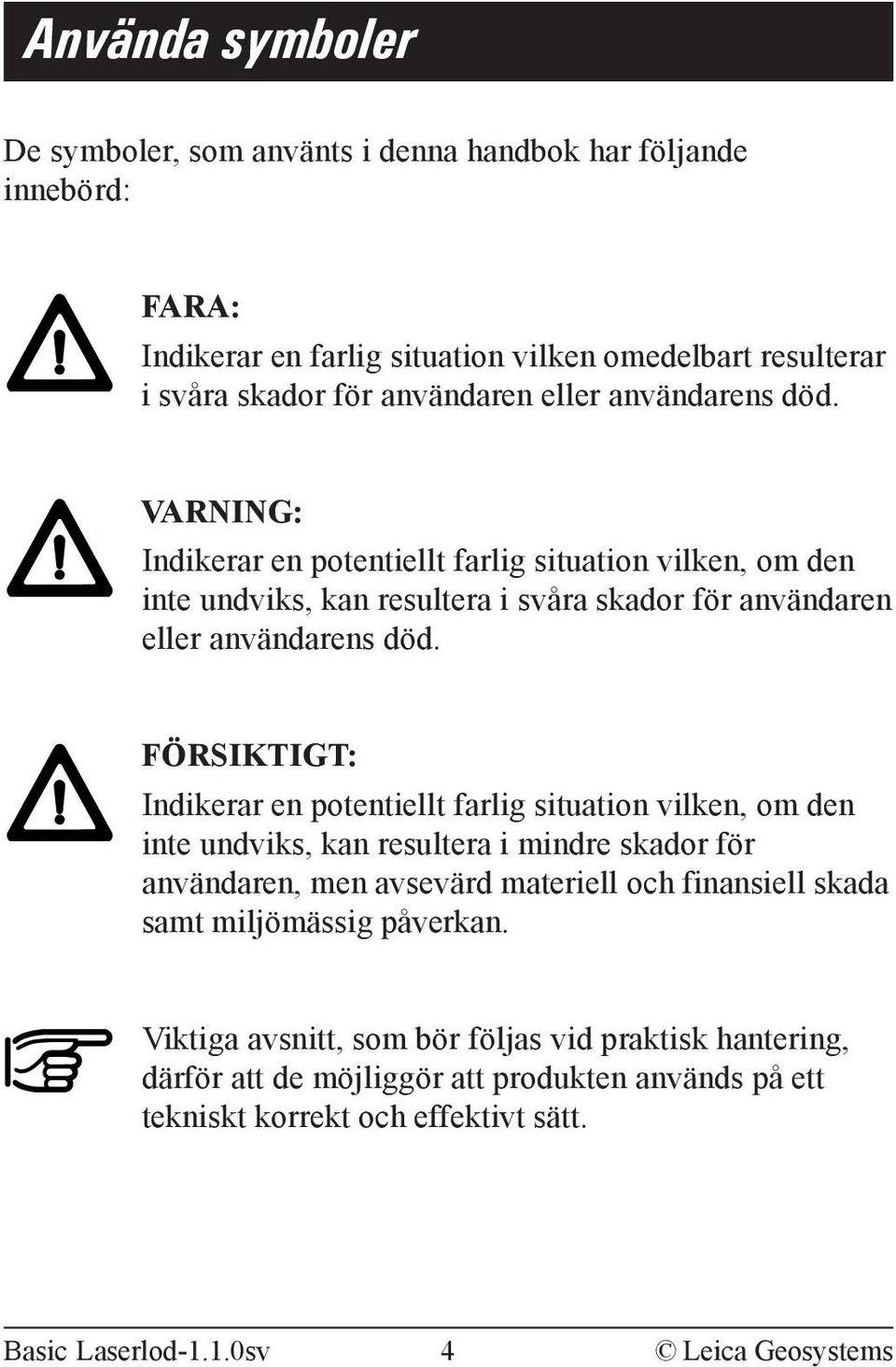

4 Använda symboler De symboler, som använts i denna handbok har följande innebörd: FARA: Indikerar en farlig situation vilken omedelbart resulterar i svåra skador för användaren eller användarens död. VARNING: Indikerar en potentiellt farlig situation vilken, om den inte undviks, kan resultera i svåra skador för användaren eller användarens död. FÖRSIKTIGT: Indikerar en potentiellt farlig situation vilken, om den inte undviks, kan resultera i mindre skador för användaren, men avsevärd materiell och finansiell skada samt miljömässig påverkan. Viktiga avsnitt, som bör följas vid praktisk hantering, därför att de möjliggör att produkten används på ett tekniskt korrekt och effektivt sätt. Basic Laserlod-1.1.0sv 4 Leica Geosystems

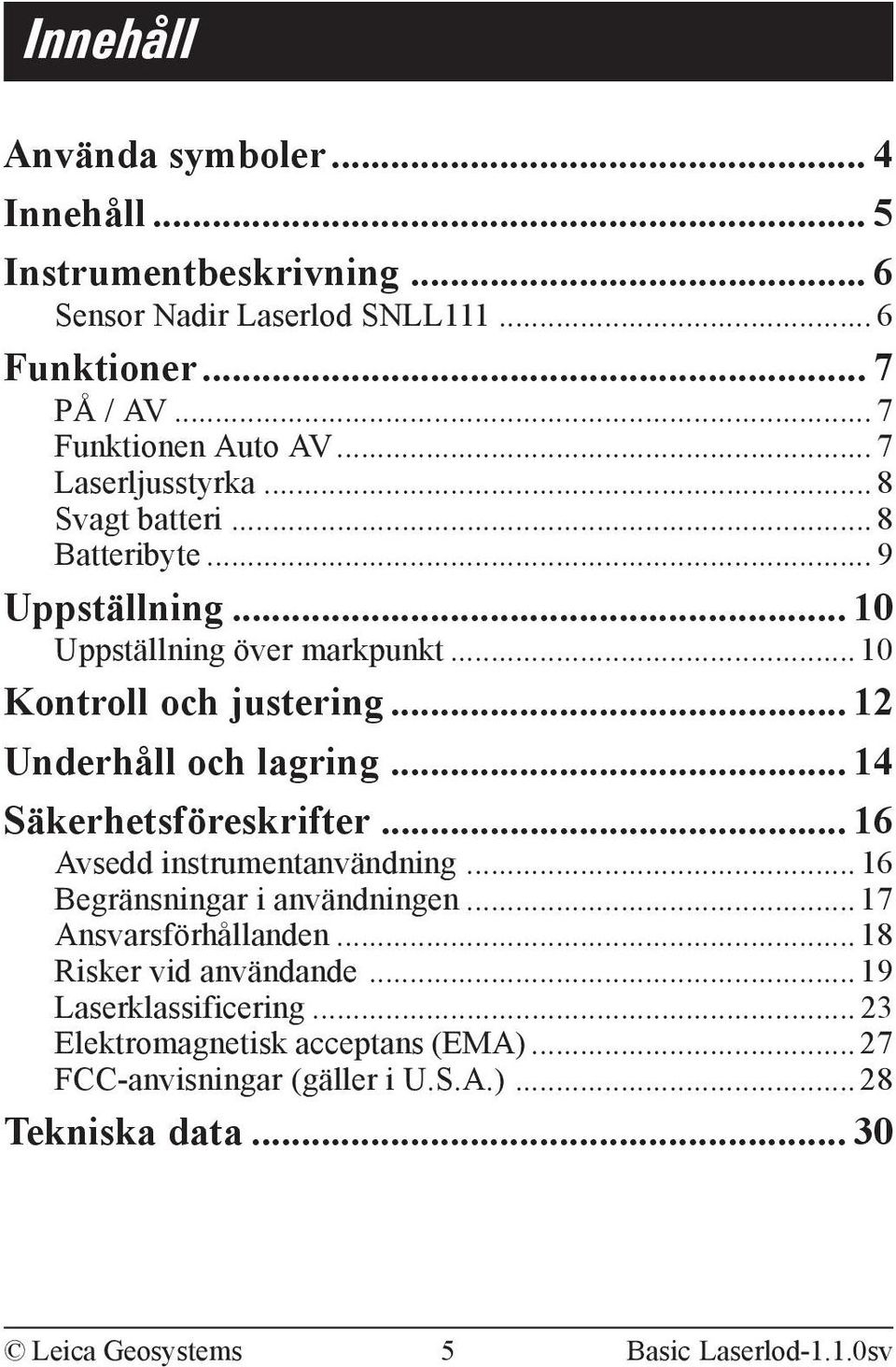

5 Innehåll Använda symboler... 4 Innehåll... 5 Instrumentbeskrivning... 6 Sensor Nadir Laserlod SNLL Funktioner... 7 PÅ / AV... 7 Funktionen Auto AV... 7 Laserljusstyrka... 8 Svagt batteri... 8 Batteribyte... 9 Uppställning Uppställning över markpunkt Kontroll och justering Underhåll och lagring Säkerhetsföreskrifter Avsedd instrumentanvändning Begränsningar i användningen Ansvarsförhållanden Risker vid användande Laserklassificering Elektromagnetisk acceptans (EMA) FCC-anvisningar (gäller i U.S.A.) Tekniska data Leica Geosystems 5 Basic Laserlod-1.1.0sv

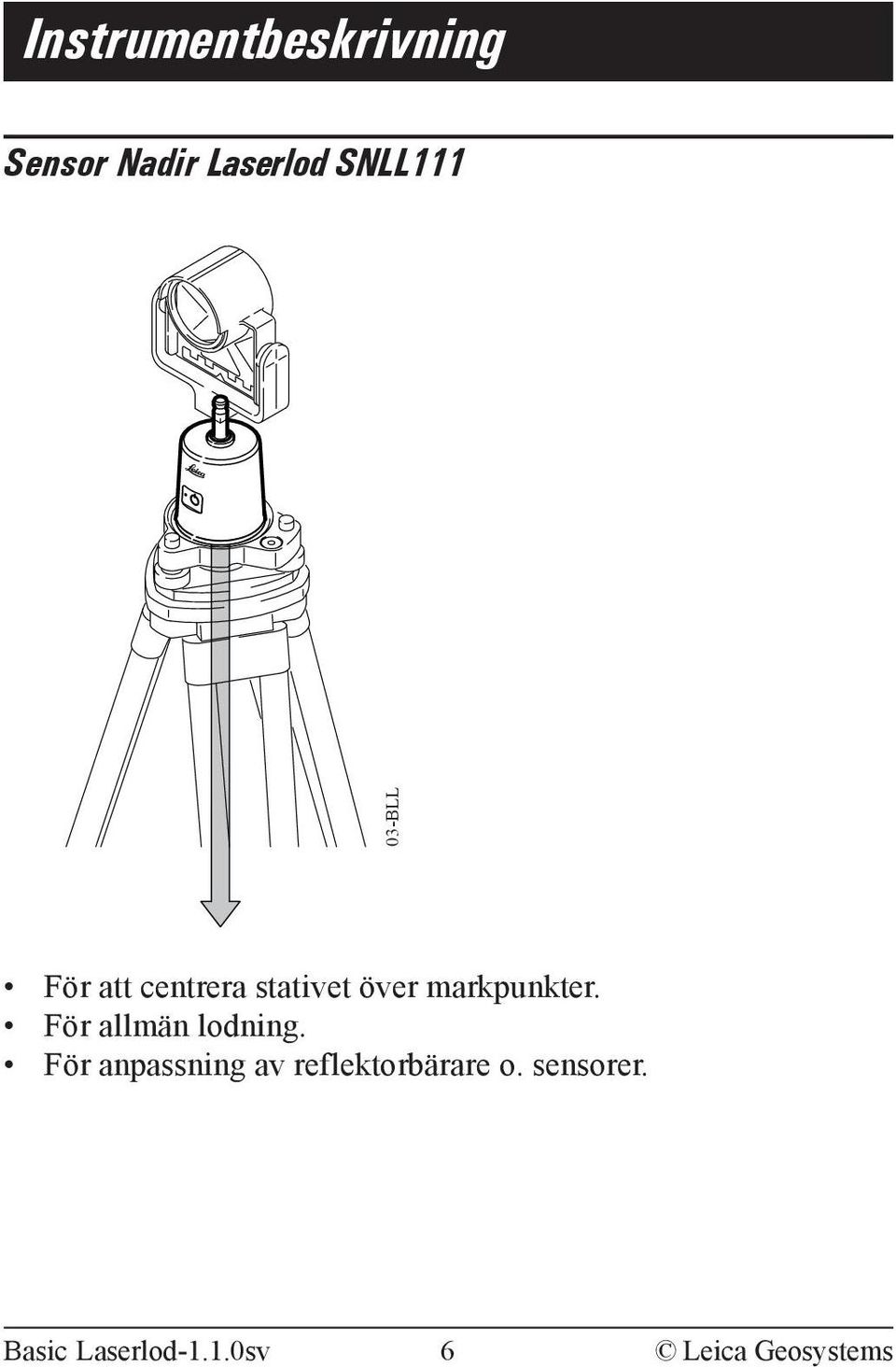

6 Instrumentbeskrivning Sensor Nadir Laserlod SNLL BLL För att centrera stativet över markpunkter. För allmän lodning. För anpassning av reflektorbärare o. sensorer. Basic Laserlod-1.1.0sv 6 Leica Geosystems

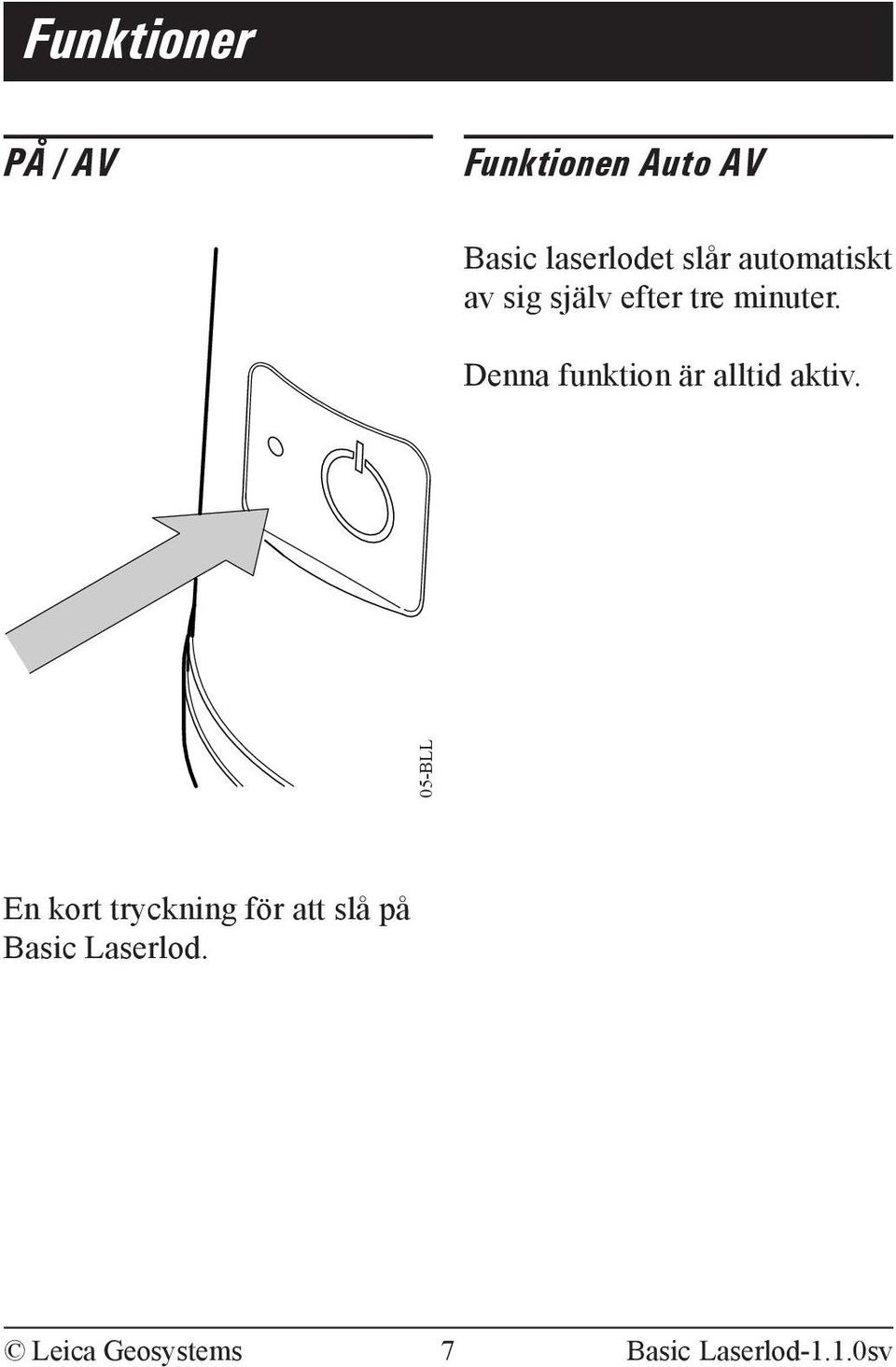

7 Funktioner PÅ / AV Funktionen Auto AV Basic laserlodet slår automatiskt av sig själv efter tre minuter. Denna funktion är alltid aktiv. 05-BLL En kort tryckning för att slå på Basic Laserlod. Leica Geosystems 7 Basic Laserlod-1.1.0sv

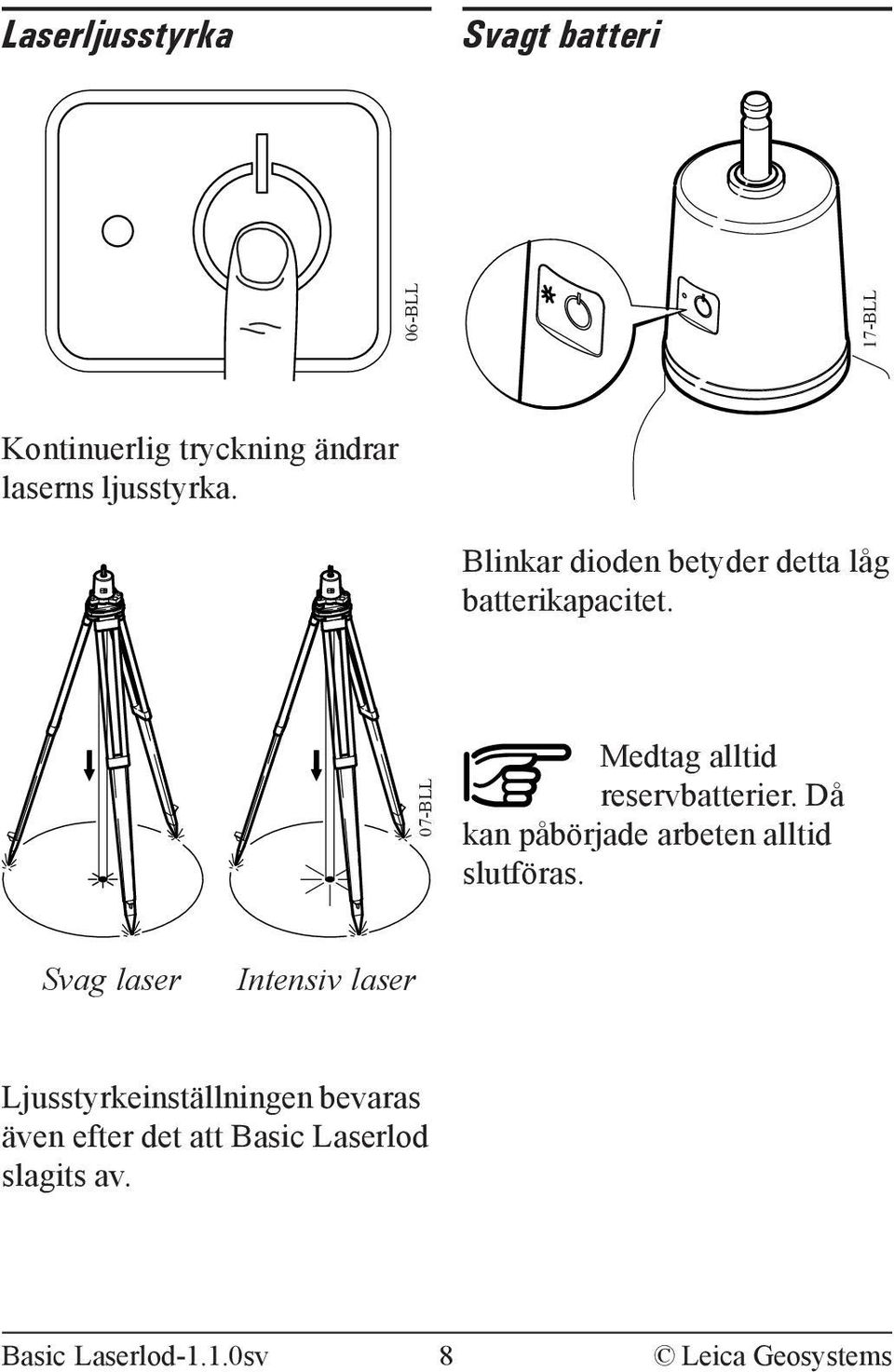

8 Laserljusstyrka Svagt batteri 06-BLL 17-BLL Kontinuerlig tryckning ändrar laserns ljusstyrka. Blinkar dioden betyder detta låg batterikapacitet. 07-BLL Medtag alltid reservbatterier. Då kan påbörjade arbeten alltid slutföras. Svag laser Intensiv laser Ljusstyrkeinställningen bevaras även efter det att Basic Laserlod slagits av. Basic Laserlod-1.1.0sv 8 Leica Geosystems

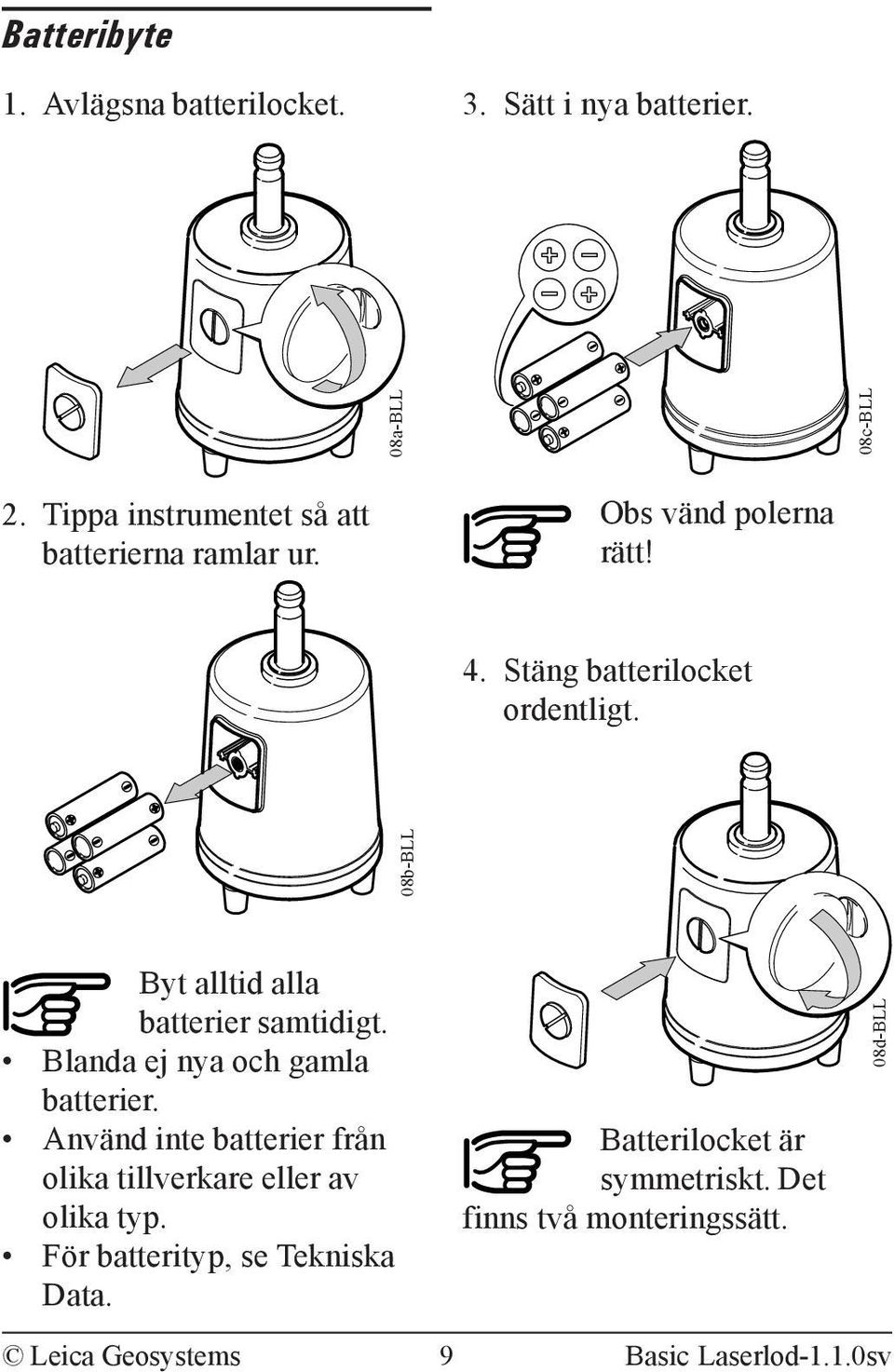

9 Batteribyte 1. Avlägsna batterilocket. 3. Sätt i nya batterier. 2. Tippa instrumentet så att batterierna ramlar ur. Obs vänd polerna rätt! 4. Stäng batterilocket ordentligt. 08b-BLL 08a-BLL 08c-BLL Byt alltid alla batterier samtidigt. Blanda ej nya och gamla batterier. Använd inte batterier från olika tillverkare eller av olika typ. För batterityp, se Tekniska Data. Batterilocket är symmetriskt. Det finns två monteringssätt. 08d-BLL Leica Geosystems 9 Basic Laserlod-1.1.0sv

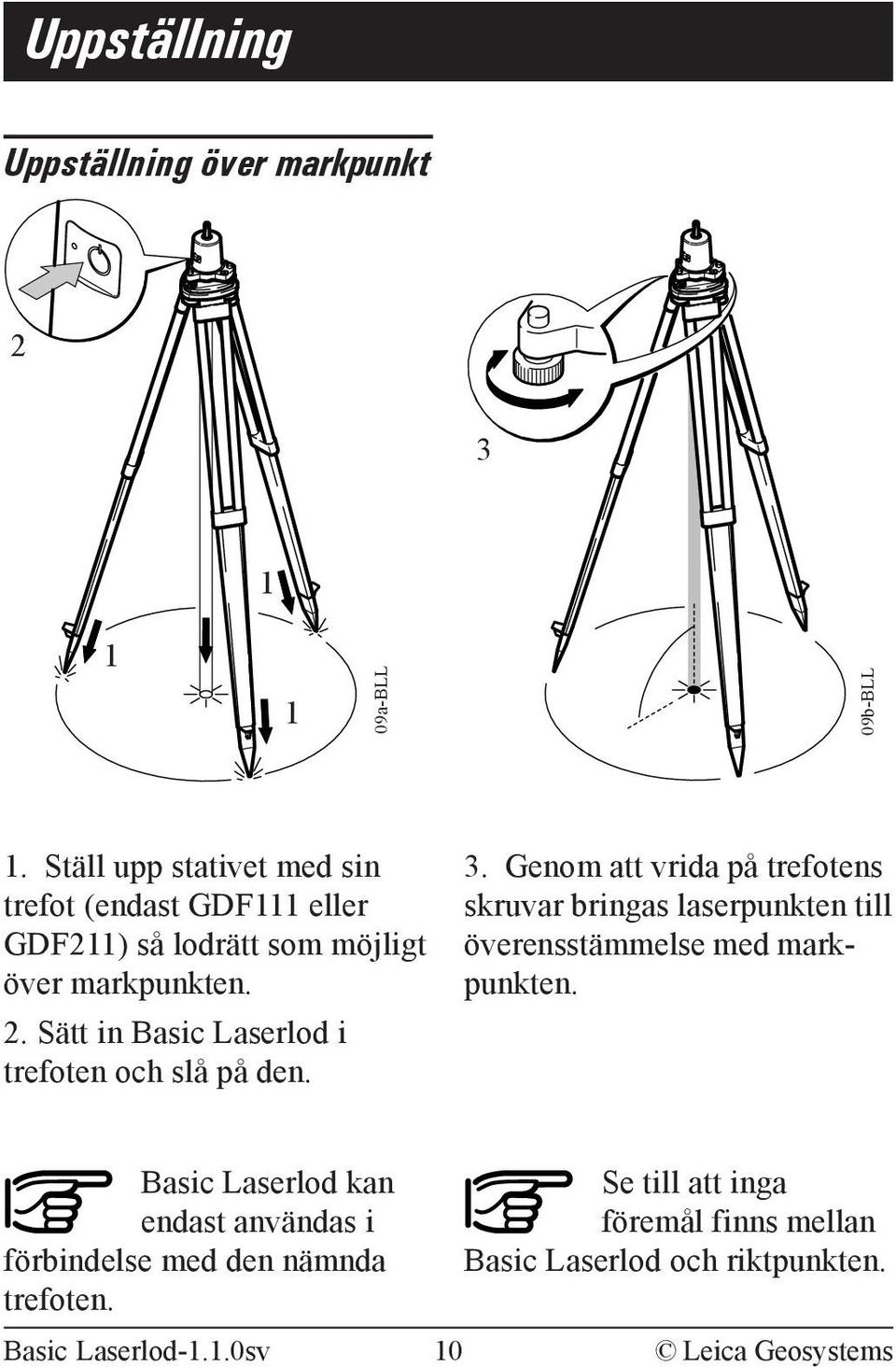

10 Uppställning Uppställning över markpunkt a-BLL 09b-BLL 1. Ställ upp stativet med sin trefot (endast GDF111 eller GDF211) så lodrätt som möjligt över markpunkten. 2. Sätt in Basic Laserlod i trefoten och slå på den. 3. Genom att vrida på trefotens skruvar bringas laserpunkten till överensstämmelse med markpunkten. Basic Laserlod kan endast användas i förbindelse med den nämnda trefoten. Se till att inga föremål finns mellan Basic Laserlod och riktpunkten. Basic Laserlod-1.1.0sv 10 Leica Geosystems

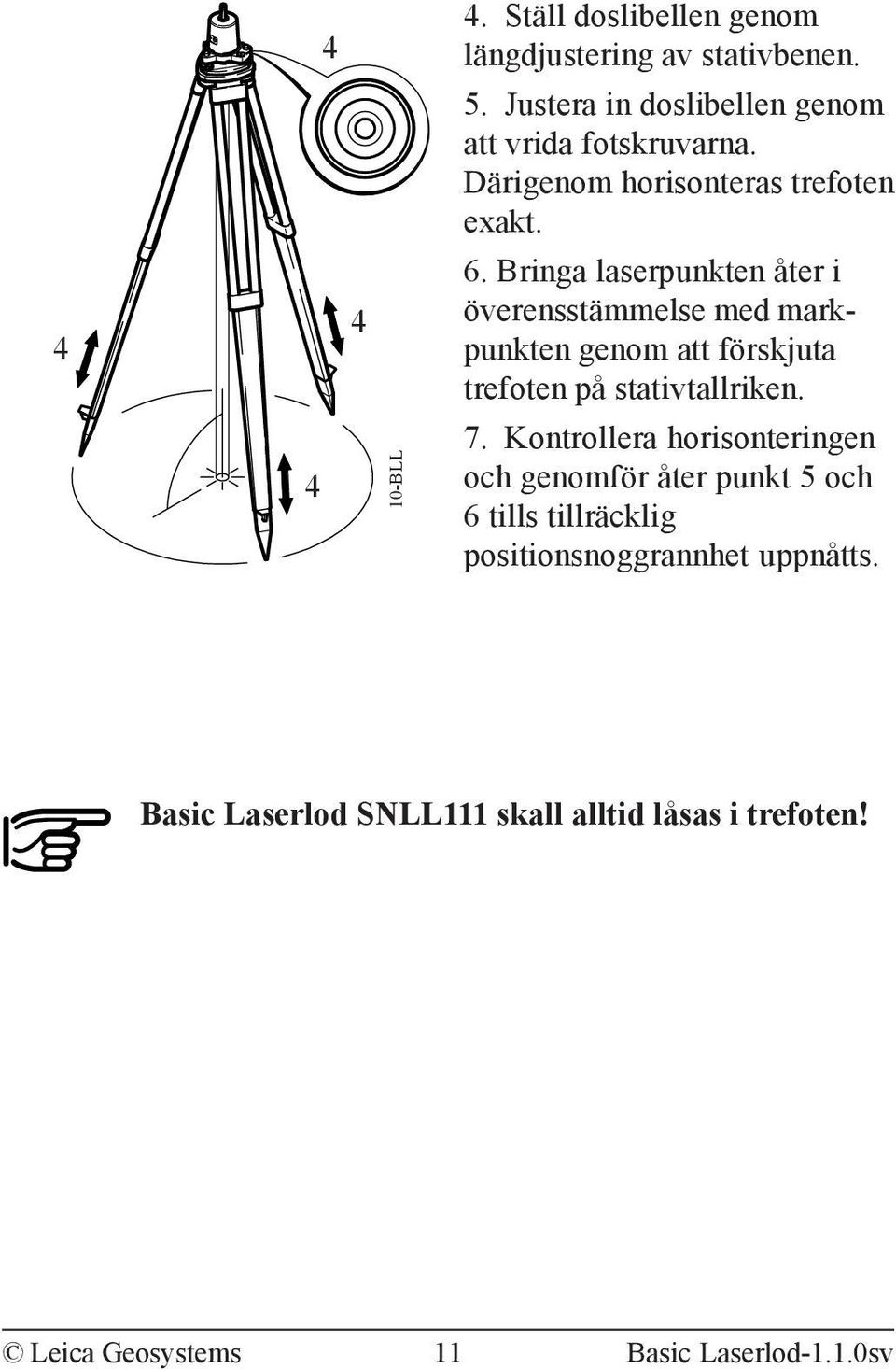

11 BLL 4. Ställ doslibellen genom längdjustering av stativbenen. 5. Justera in doslibellen genom att vrida fotskruvarna. Därigenom horisonteras trefoten exakt. 6. Bringa laserpunkten åter i överensstämmelse med markpunkten genom att förskjuta trefoten på stativtallriken. 7. Kontrollera horisonteringen och genomför åter punkt 5 och 6 tills tillräcklig positionsnoggrannhet uppnåtts. Basic Laserlod SNLL111 skall alltid låsas i trefoten! Leica Geosystems 11 Basic Laserlod-1.1.0sv

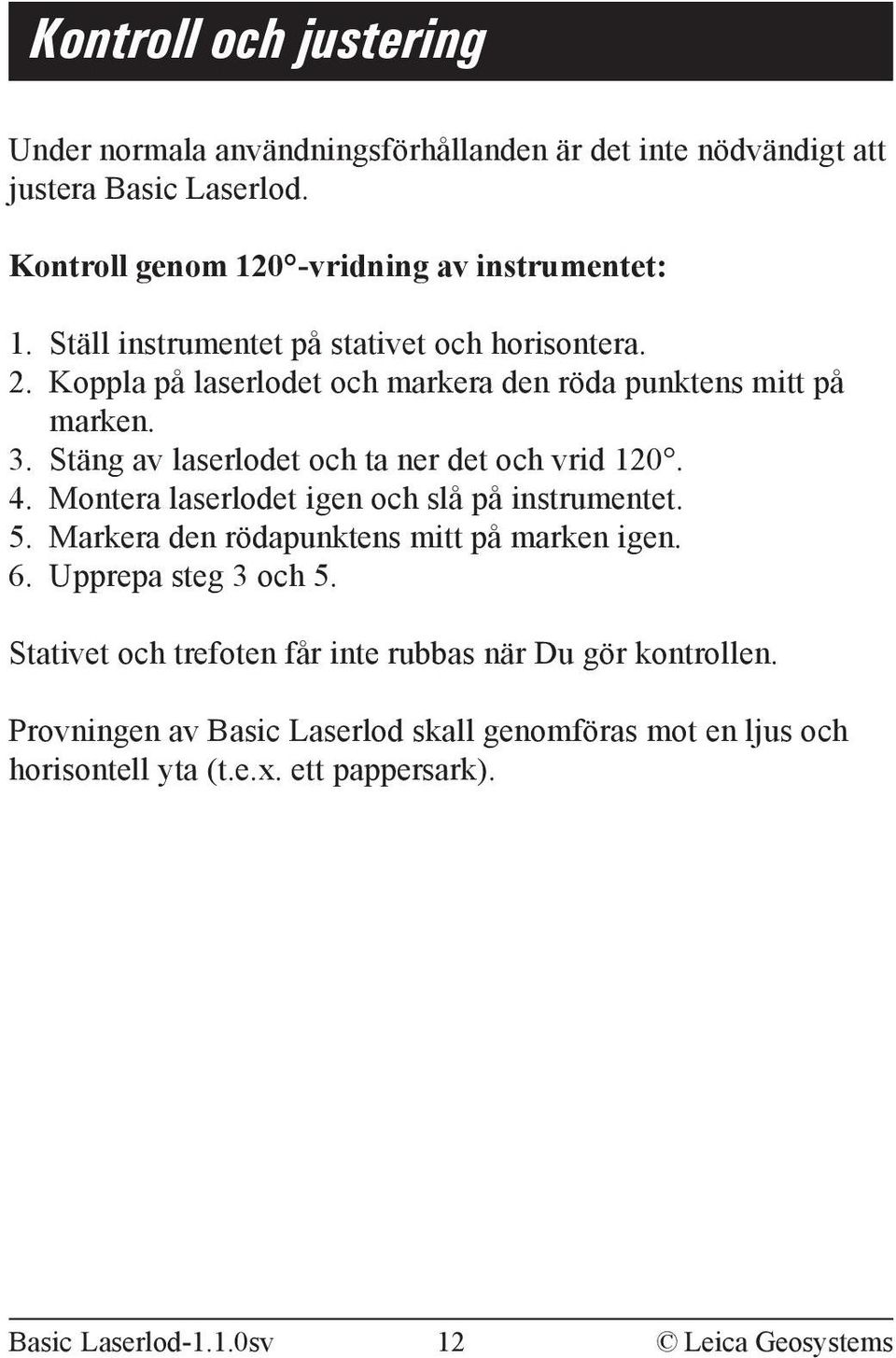

12 Kontroll och justering Under normala användningsförhållanden är det inte nödvändigt att justera Basic Laserlod. Kontroll genom 120 -vridning av instrumentet: 1. Ställ instrumentet på stativet och horisontera. 2. Koppla på laserlodet och markera den röda punktens mitt på marken. 3. Stäng av laserlodet och ta ner det och vrid Montera laserlodet igen och slå på instrumentet. 5. Markera den rödapunktens mitt på marken igen. 6. Upprepa steg 3 och 5. Stativet och trefoten får inte rubbas när Du gör kontrollen. Provningen av Basic Laserlod skall genomföras mot en ljus och horisontell yta (t.e.x. ett pappersark). Basic Laserlod-1.1.0sv 12 Leica Geosystems

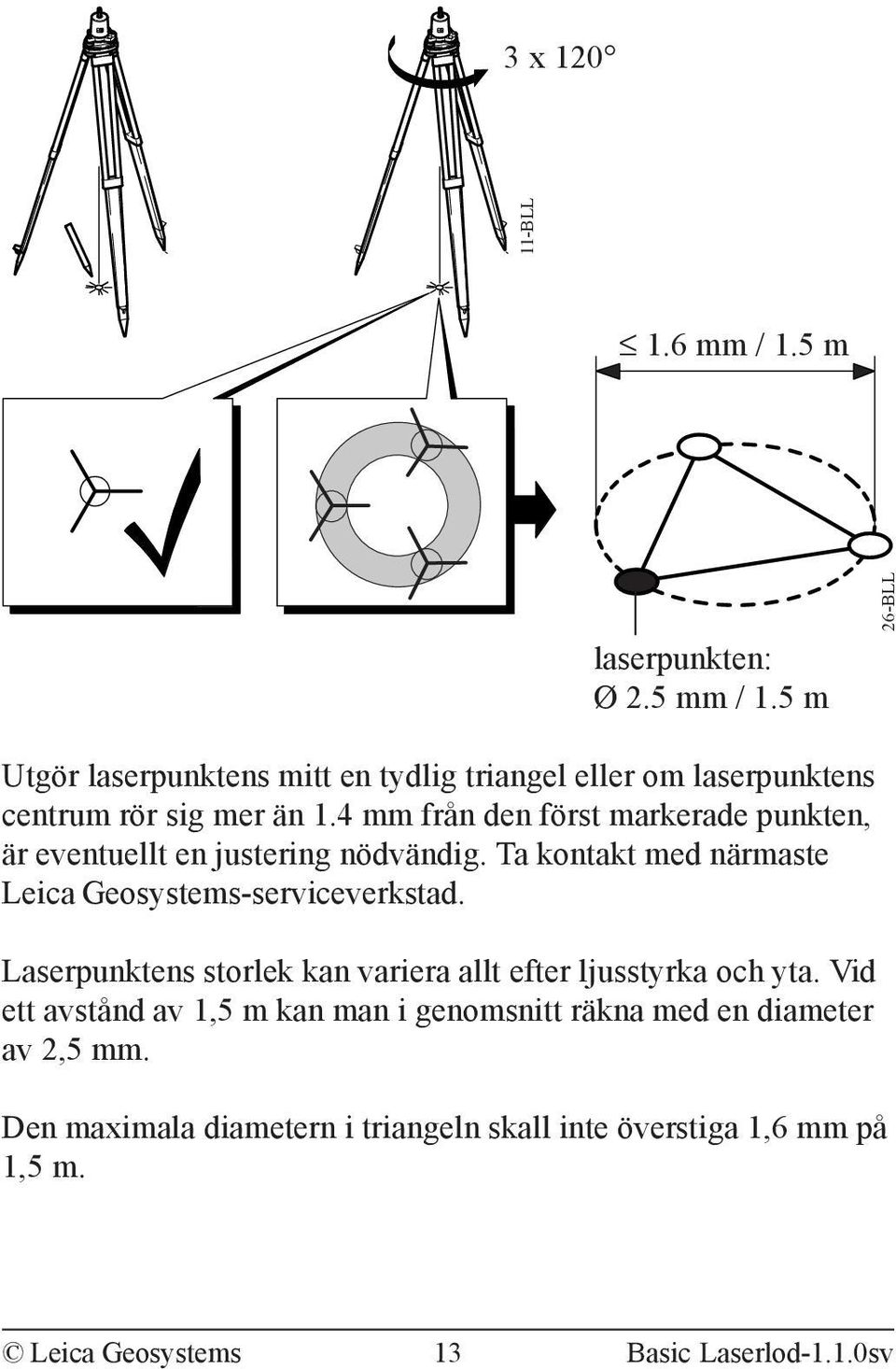

13 3 x BLL 1.6 mm / 1.5 m laserpunkten: Ø 2.5 mm / 1.5 m 26-BLL Utgör laserpunktens mitt en tydlig triangel eller om laserpunktens centrum rör sig mer än 1.4 mm från den först markerade punkten, är eventuellt en justering nödvändig. Ta kontakt med närmaste Leica Geosystems-serviceverkstad. Laserpunktens storlek kan variera allt efter ljusstyrka och yta. Vid ett avstånd av 1,5 m kan man i genomsnitt räkna med en diameter av 2,5 mm. Den maximala diametern i triangeln skall inte överstiga 1,6 mm på 1,5 m. Leica Geosystems 13 Basic Laserlod-1.1.0sv

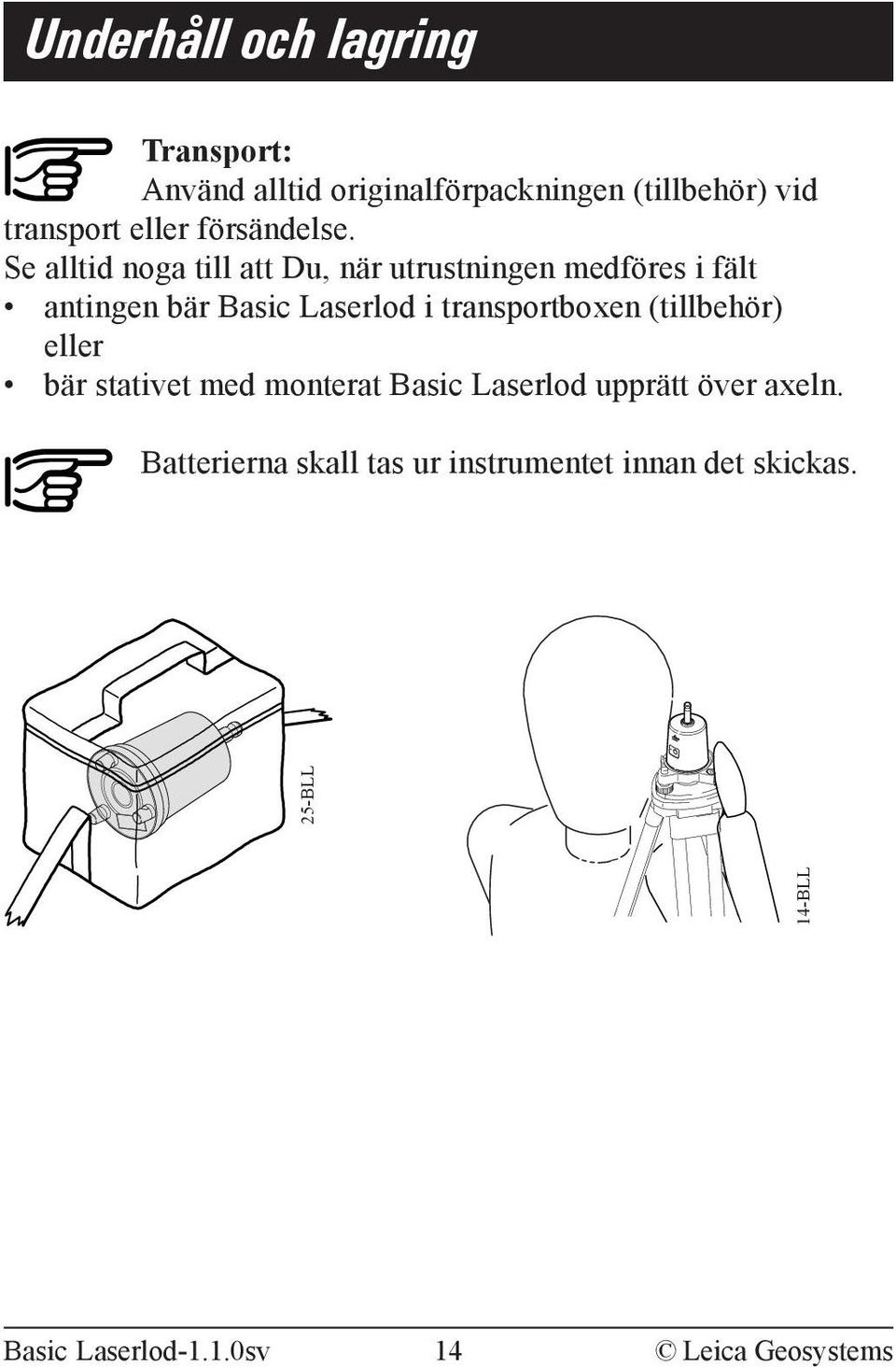

14 Underhåll och lagring Transport: Använd alltid originalförpackningen (tillbehör) vid transport eller försändelse. Se alltid noga till att Du, när utrustningen medföres i fält antingen bär Basic Laserlod i transportboxen (tillbehör) eller bär stativet med monterat Basic Laserlod upprätt över axeln. Batterierna skall tas ur instrumentet innan det skickas. 14-BLL 25-BLL Basic Laserlod-1.1.0sv 14 Leica Geosystems

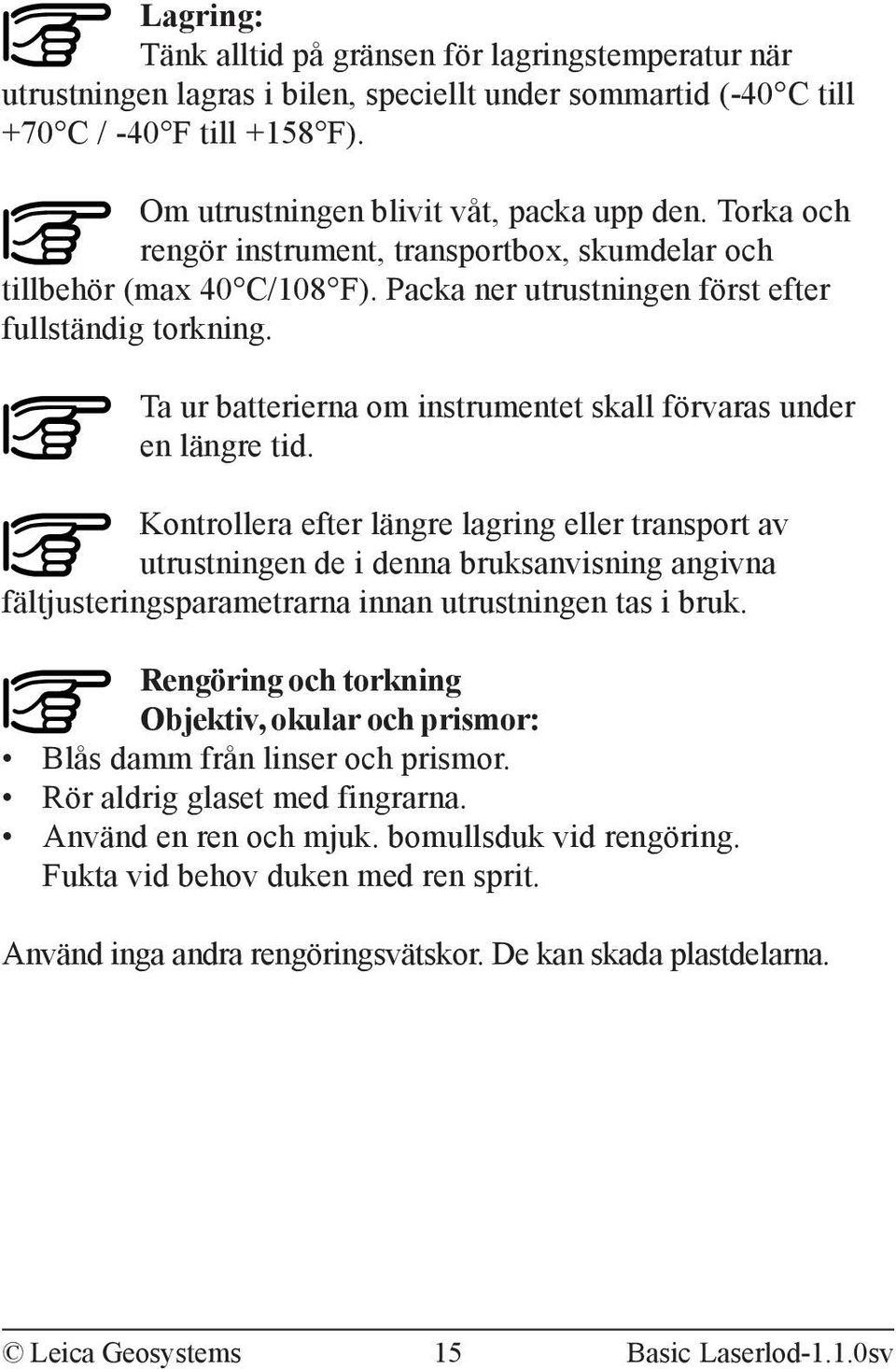

15 Lagring: Tänk alltid på gränsen för lagringstemperatur när utrustningen lagras i bilen, speciellt under sommartid (-40 C till +70 C / -40 F till +158 F). Om utrustningen blivit våt, packa upp den. Torka och rengör instrument, transportbox, skumdelar och tillbehör (max 40 C/108 F). Packa ner utrustningen först efter fullständig torkning. Ta ur batterierna om instrumentet skall förvaras under en längre tid. Kontrollera efter längre lagring eller transport av utrustningen de i denna bruksanvisning angivna fältjusteringsparametrarna innan utrustningen tas i bruk. Rengöring och torkning Objektiv, okular och prismor: Blås damm från linser och prismor. Rör aldrig glaset med fingrarna. Använd en ren och mjuk. bomullsduk vid rengöring. Fukta vid behov duken med ren sprit. Använd inga andra rengöringsvätskor. De kan skada plastdelarna. Leica Geosystems 15 Basic Laserlod-1.1.0sv

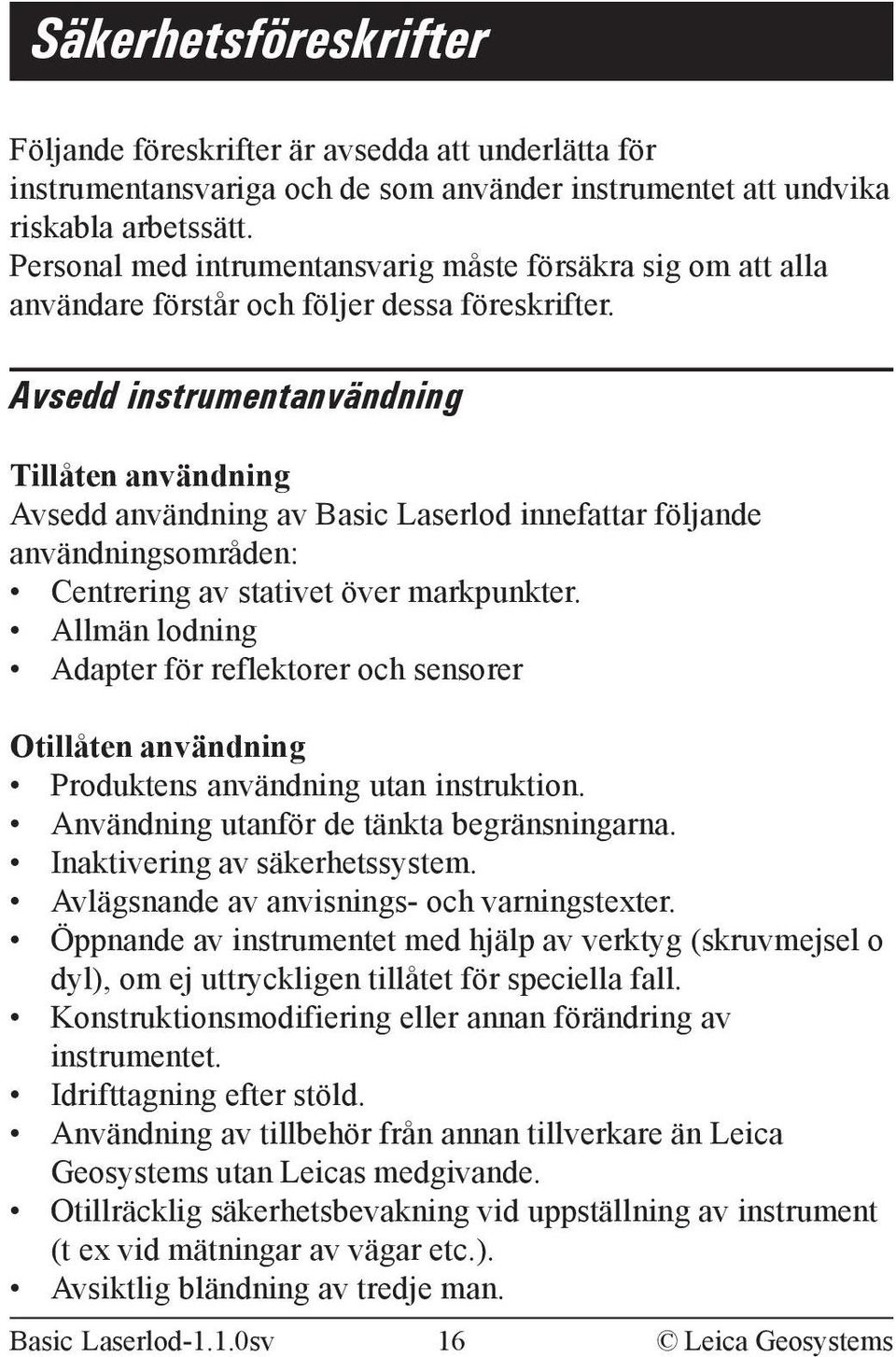

16 Säkerhetsföreskrifter Följande föreskrifter är avsedda att underlätta för instrumentansvariga och de som använder instrumentet att undvika riskabla arbetssätt. Personal med intrumentansvarig måste försäkra sig om att alla användare förstår och följer dessa föreskrifter. Avsedd instrumentanvändning Tillåten användning Avsedd användning av Basic Laserlod innefattar följande användningsområden: Centrering av stativet över markpunkter. Allmän lodning Adapter för reflektorer och sensorer Otillåten användning Produktens användning utan instruktion. Användning utanför de tänkta begränsningarna. Inaktivering av säkerhetssystem. Avlägsnande av anvisnings- och varningstexter. Öppnande av instrumentet med hjälp av verktyg (skruvmejsel o dyl), om ej uttryckligen tillåtet för speciella fall. Konstruktionsmodifiering eller annan förändring av instrumentet. Idrifttagning efter stöld. Användning av tillbehör från annan tillverkare än Leica Geosystems utan Leicas medgivande. Otillräcklig säkerhetsbevakning vid uppställning av instrument (t ex vid mätningar av vägar etc.). Avsiktlig bländning av tredje man. Basic Laserlod-1.1.0sv 16 Leica Geosystems

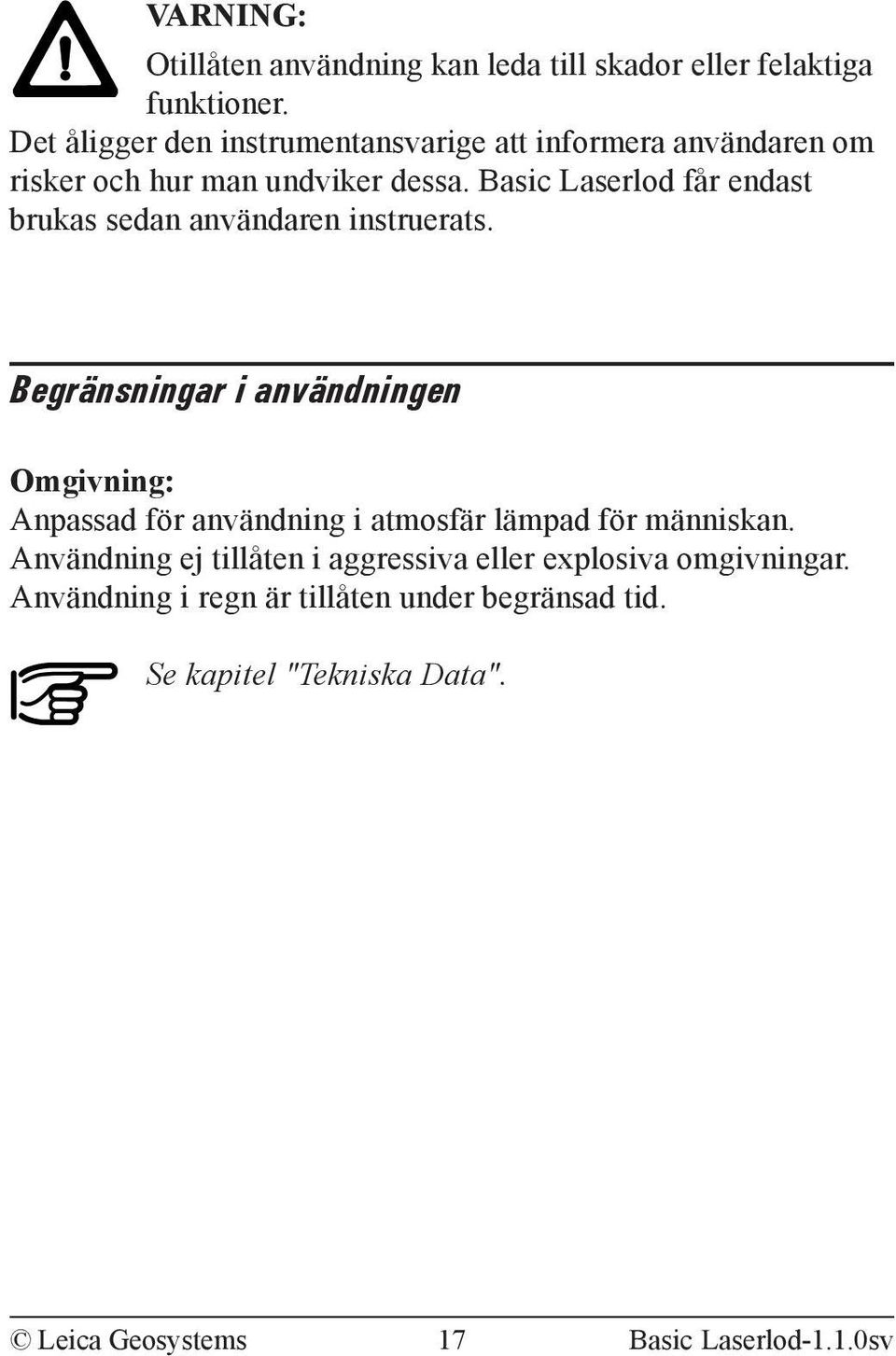

17 VARNING: Otillåten användning kan leda till skador eller felaktiga funktioner. Det åligger den instrumentansvarige att informera användaren om risker och hur man undviker dessa. Basic Laserlod får endast brukas sedan användaren instruerats. Begränsningar i användningen Omgivning: Anpassad för användning i atmosfär lämpad för människan. Användning ej tillåten i aggressiva eller explosiva omgivningar. Användning i regn är tillåten under begränsad tid. Se kapitel "Tekniska Data". Leica Geosystems 17 Basic Laserlod-1.1.0sv

18 Ansvarsförhållanden Ansvar hos tillverkaren av originalutrustning Leica Geosystems AG, CH-9435 Heerbrugg (hädanefter refererad till som Leica Geosystems): Leica Geosystems är ansvarig för att produkten, inklusive handbok och originaltillbehör är säkerhetstekniskt felfri. Ansvarsområde för annan tillverkare av tilläggsutrustning: Annan tillverkare av tilläggsutrustning för Basic Laserlod är ansvarig för utveckling och implementering av samt information om sina produkters säkerhet samt för effektiviteten i dessa delar i kombination med Leica Geosystems-produkter. Instrumentansvariges åligganden: VARNING: Instrumentansvarig måste försäkra sig om att instrumentet används i enlighet med instruktionerna. För instrumentansvarig åligger också att träna och utbilda personal som ska använda instrumentet samt ansvar för säkerheten under instrumentets användande. Instrumentansvarige har följande skyldigheter: Att förstå säkerhetsinstruktionerna för produkten och instruktionerna i handboken. Att känna till lokala arbetarskyddsföreskrifter. Att informera Leica Geosystems omedelbart om produkten skulle vara behäftad med fel som kan påverka säkerheten. Basic Laserlod-1.1.0sv 18 Leica Geosystems

19 Risker vid användande Huvudsakliga risker vid användande VARNING: Utebliven eller ej komplett instruktion kan leda till felaktig eller otillåten användning. Därmed ökas riskerna för svåra olyckor där människor är involverade och som kan ha materiella, ekonomiska och miljömässiga konsekvenser. Motåtgärder: Alla användare måste följa säkerhetsföreskrifterna från tillverkaren och anvisningar från instrumentansvarig. FÖRSIKTIGT: Se upp för felaktiga mätningar om en defekt produkt används, efter ett fall eller andra otillåtna påfrestningar resp. förändringar av produkten. Motåtgärder: Genomför periodiska kontrollmätningar och utför justering enligt handboken, särskilt efter onormal påfrestning och före/efter viktiga mätningar. Leica Geosystems 19 Basic Laserlod-1.1.0sv

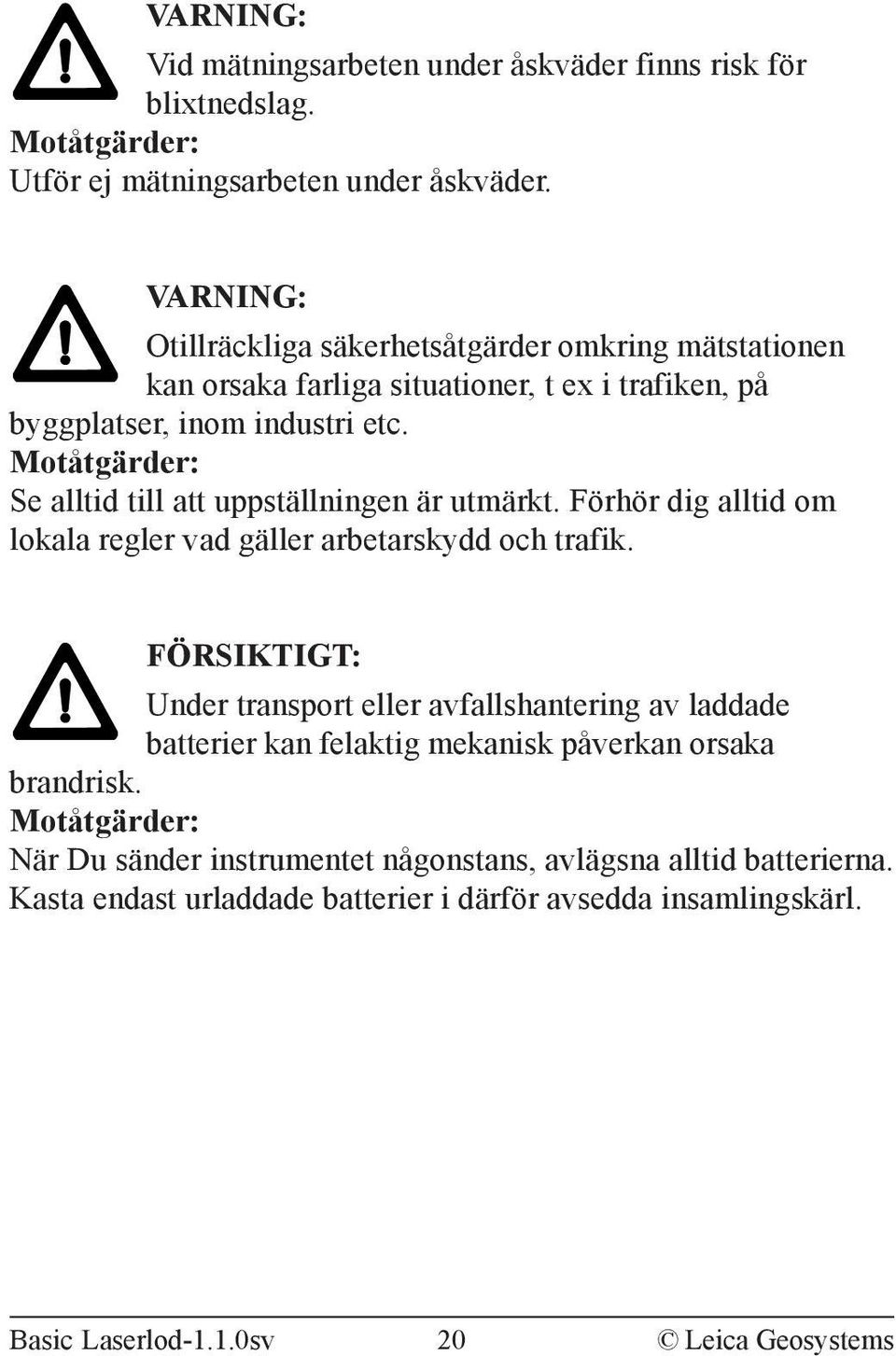

20 VARNING: Vid mätningsarbeten under åskväder finns risk för blixtnedslag. Motåtgärder: Utför ej mätningsarbeten under åskväder. VARNING: Otillräckliga säkerhetsåtgärder omkring mätstationen kan orsaka farliga situationer, t ex i trafiken, på byggplatser, inom industri etc. Motåtgärder: Se alltid till att uppställningen är utmärkt. Förhör dig alltid om lokala regler vad gäller arbetarskydd och trafik. FÖRSIKTIGT: Under transport eller avfallshantering av laddade batterier kan felaktig mekanisk påverkan orsaka brandrisk. Motåtgärder: När Du sänder instrumentet någonstans, avlägsna alltid batterierna. Kasta endast urladdade batterier i därför avsedda insamlingskärl. Basic Laserlod-1.1.0sv 20 Leica Geosystems

21 FÖRSIKTIGT: Används utrustningen ej ändamålsenligt kan, på grund av mekanisk chock (t ex stötar, fall etc.) eller felaktig montering av tillbehör, utrustningen eller personal ta skada. Motåtgärder: När utrustningen ställs upp, försäkra dig om att tillbehör (stativ, trefot, monterbar avståndsmätare med motvikt, kablage...) är korrekt anslutet, inpassat och låst i sitt riktiga läge. Skydda utrustningen mot mekanisk chock. Ställ aldrig instrumentet löst ovanpå stativtallriken! Dra därför åt låsskruven omedelbart vid montering på stativet resp. avlägsna alltid instrumentet från stativet omedelbart efter att låsskruven lossats. Leica Geosystems 21 Basic Laserlod-1.1.0sv

22 VARNING: Om utrustningen avfallshanteras på ett felaktigt sätt kan följande inträffa: Om plastdelar bränns, kan giftiga gaser bildas som kan orsaka hälsorisker. Om batterierna skadas eller utsätts för värme kan de explodera och förorsaka förgiftning, brand, frätskador annan miljöpåverkan. Genom att avfallshantera utrustningen på ett oansvarigt sätt möjliggörs för icke auktoriserad person att använda den felaktigt och på så sätt utsätta sig själv och omgivningen för risker. Motåtgärder: Se till att utrustningen avfallshanteras på ett sådant sätt att lokala och nationella regler efterlevs. Se alltid till att obehöriga inte får tillgång till utrustningen. Basic Laserlod-1.1.0sv 22 Leica Geosystems

23 Laserklassificering Basic Laserlod genererar en synlig laserstråle på instrumentets undersida. Produkten motsvarar laserklass 2 enligt: IEC ( ) "Säkerhet för laserprodukter". EN : A11: A2:2001 "Säkerhet för laserprodukter". Produkten motsvarar laserklass II enligt: FDA 21CFR Ch.I 1040: 1988 (US Department of Health and Human Service, Code of Federal Regulations) Laserklass 2/II produkter: Titta inte in i laserstrålen och rikta den inte onödigt mot andra personer. Skyddet av ögat uppstår normalt sett genom bortvändningsreaktioner inklusive ögonlockets stängningsreflex. VARNING: Se aldrig genom ett optiskt instrument (t.ex. kikare) mot den infraröda strålen. Detta kan medföra ögonskador. Motåtgärder: Titta aldrig in i strålen genom ett optiskt instrument. Leica Geosystems 23 Basic Laserlod-1.1.0sv

24 Skyltning Laserstrålning Titta inte in i strålen Klass 2 Laserprodukt enligt IEC ( ) P mw λ = nm 20-BLL 16-BLL Basic Laserlod-1.1.0sv 24 Leica Geosystems

25 Type: SNLL111 Art. No Power: 6V=/ 200mA max. Leica Geosystems AG CH-9435 Heerbrugg Made in Singapore xxxx Serial No.: xxxxxxx This laser Product complies with 21CFR 1040 as applicable. This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. 19-BLL enligt: IEC ( ) EN : A11: A2:2001 enligt: FDA 21CFR Ch.I 1040: 1988 Stråldivergens 0.16 mrad x 0.6 mrad 0.16 mrad x 0.6 mrad Impulslängd c.w. c.w. Max uteffekt 0.95 mw 0.95 mw Mätosäkerhet ± 5% ± 5% Leica Geosystems 25 Basic Laserlod-1.1.0sv

26 15a-BLL Laserstråle (synlig) Öppning för laserstråle (synlig) FÖRSIKTIGT: Låt alltid en auktoriserad Leica Geosystems kundtjänst reparera utrustningen. Basic Laserlod-1.1.0sv 26 Leica Geosystems

27 Elektromagnetisk acceptans (EMA) Med begreppet elektromagnetisk acceptans menas Basic Laserlods förmåga att fungera i en omgivning där elektromagnetiska fält och elektrostatiska urladdningar finns utan att orsaka elektromagnetisk påverkan på annan utrustning. VARNING: Elektromagnetiska strålningar kan orsaka störningar i annan utrustning. Trots att Basic Laserlod klarar alla gällande regler och standarder kan inte Leica Geosystems helt bortse från möjligheten att annan utrustning kan bli störd. FÖRSIKTIGT: Störningar orsakade av elektromagnetisk påverkan kan resultera i att toleranser i mätningarna överskrids. Trots att Basic Laserlod klarar alla gällande regler och normer som finns, kan inte Leica Geosystems helt utesluta att den kan påverkas av intensiva elektromagnetiska fält, t.ex. nära radiosändare, portabla radio, dieselgeneratorer etc. Kontrollera rimligheten i resultat erhållna under sådana omständigheter. Leica Geosystems 27 Basic Laserlod-1.1.0sv

28 FCC-anvisningar (gäller i U.S.A.) VARNING: Detta instrument är testat och motsvarar de gränsvärden som fastställts i FCC-bestämmelserna för digitala instrument, klass B, avsnitt 15. Dessa gränsvärden erbjuder ett tillräckligt skydd för störande strålning vid installation i bostadsområden. Instrument av denna typ producerar och använder höga frekvenser och kan även utstråla desamma. Vid inkorrekt installation och användning kan därför störning av radiomottagning förekomma. Det kan inte garanteras att störning ändå förekommer vid vissa installationer. Skulle instrumentet orsaka störningar vid radiomottagning, vilket man kan konstatera genom att slå av och på instrumentet, har användaren att vidta följande åtgärder för att häva störningen: Justera eller flytta mottagningsantennen. Förstora avståndet mellan instrument och mottagare Inte använda samma elektriska uttag för instrument och mottagare. Söka hjälp av radio- eller TV-tekniker. Basic Laserlod-1.1.0sv 28 Leica Geosystems

29 VARNING: Ändringar och modifikationer, utan Leica Geosystems uttryckliga tillstånd, kan inskränka användarens rätt att använda instrumentet. Produktetikettering: This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. This laser Product complies with 21CFR 1040 as applicable. This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. 21-BLL Leica Geosystems 29 Basic Laserlod-1.1.0sv

30 Tekniska data Laserns placering Precision Laserpunktens diameter Automatisk avstängning på instrumentets mitt på undersidan max. diameter för laserpunktens triangel: 1.6 mm / 1.5 m 2.5 mm / 1.5 m 180 sekunder efter sista tangenttryckning Ljuskälla, röd laserdiod nm Laserklass 2 IEC ( ); EN II FDA 21 CFR Ch.I 1040 Strömförsörjning 4 x 1,5V alkali-mangan-batterier, typ AAA (LR03, AM4, Micro) Skyddsklass / Täthet IP53, enl. IEC (stänkskydd) Mått Höjd, diameter 153 mm, 80 mm Vikt 705 g (1.6 lbs) Temperaturområde Drift -20 C (-4 F) till +50 C (122 F) Lagring -40 C (-40 F) till +70 C (158 F) Basic Laserlod-1.1.0sv 30 Leica Geosystems

31 I enlighet med SQS certifikat är Leica Geosystems AG Heerbrugg utrustade med ett kvalitets styrningssystem (ISO 9001) som uppfyller de internationella standarderna för kvalitetsstyrning (ISO 14001). Total Quality Management Vårt åtagande för våra kunders trygghet För mera information om TQM programmet kontakta din Leica-Geosystems försäljare. Leica Geosystems 31 Basic Laserlod-1.1.0sv

32 sv Tryckt i Schweiz - Copyright Leica Geosystems AG, Heerbrugg, Schweiz 2003 Översättning av originalet ( de) Leica Geosystems AG CH-9435 Heerbrugg (Switzerland) Phone Fax
