PD-S. Svenska. Printed: Doc-Nr: PUB / / 000 / 00

Transkript

1 PD-S Svenska

2

3 1 Uppgifter för dokumentation 1.1 Om denna dokumentation Läs denna dokumentation innan du börjar ta enheten i drift. Det är en förutsättning för säkert arbete och problemfri hantering. Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på själva enheten. Förvara alltid bruksanvisningen tillsammans med produkten och överlämna aldrig produkten till någon annan utan att bifoga den. 1.2 Teckenförklaring Varningar Varningarna är till för att varna för risker i samband med användning av produkten. Följande riskindikeringar används: FARA FARA! Anger överhängande risker som kan leda till svåra personskador eller dödsolycka. VARNING VARNING! Anger potentiella risker som kan leda till svåra personskador eller dödsfall. FÖRSIKTIGHET FÖRSIKTIGHET! Används för att fästa uppmärksamhet på en potentiell risksituation som kan leda till skador på person eller utrustning Symboler i dokumentationen I den här dokumentationen används följande symboler: Läs bruksanvisningen före användning Anmärkningar och annan praktisk information Hantering av återvinningsbara material Elverktyg och batterier får inte kastas i hushållssoporna Symboler i bilderna Följande symboler används i bilder: Dessa siffror hänvisar till motsvarande bild i början av bruksanvisningen Numreringen återger ordningsföljden hos arbetsmomenten på bilden och kan skilja sig från arbetsmomenten i texten På bilden Översikt används positionsnummer som hänvisar till siffrorna i teckenförklaringen i avsnittet Produktöversikt Det här tecknet är till för att du ska vara extra uppmärksam på något som gäller hur du hanterar produkten. Trådlös dataöverföring Svenska 1

4 1.3 Produktberoende symboler Symboler på produkten Följande övriga symboler används på produkten: Mätning/Kontinuerlig mätning Ytmätning/Enheter TILL/Radera/FRÅN 1.4 Produktinformation -produkter är avsedda för professionella användare och får endast användas, underhållas och repareras av auktoriserad, utbildad personal. Personalen måste vara särskilt informerad om de risker som finns. Produkten och dess tillbehör kan utgöra en risk om den används på ett felaktigt sätt av outbildad personal eller inte används enligt föreskrifterna. Typbeteckning och serienummer anges på typskylten. Använd de serienummer som anges i följande tabell. Du behöver produktuppgifterna när du kontaktar vår återförsäljare eller serviceverkstad. Produktdetaljer Laserdistansmätare Generation 01 Serienr PD-S 1.5 Försäkran om överensstämmelse Vi försäkrar på eget ansvar att den produkt som beskrivs här överensstämmer med tillämpliga direktiv och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbh Zulassung Geräte Hiltistraße Kaufering, Tyskland 2 Säkerhet 2.1 Grundläggande säkerhetsföreskrifter Förutom de säkerhetstekniska anvisningarna i bruksanvisningens olika kapitel måste följande föreskrifter alltid följas. Produkten och dess tillbehör kan utgöra en risk om den används på ett felaktigt sätt av outbildad personal eller inte används enligt föreskrifterna. Förvara alla säkerhetsföreskrifter och anvisningarna på ett säkert ställe för framtida användning. Var uppmärksam, fokusera på det du gör och använd produkten med förnuft. Använd aldrig produkten om du är trött eller påverkad av droger, alkohol eller medicin. En kort sekund av bristande uppmärksamhet när du arbetar med produkten kan leda till att du skadar dig själv eller någon annan svårt. Säkerhetsanordningarna får inte avaktiveras och anvisnings- och varningsskyltarna får inte tas bort. Öppnas produkten på ett felaktigt sätt kan det tränga ut laserstrålar som överskrider klass 2. Låt endast Hilti kundservice reparera produkten. Produkten får inte ändras eller byggas om. Kontrollera alltid före start att produkten fungerar korrekt. Mätningar genom en glasskiva eller andra objekt kan förvanska mätresultatet. Mätresultatet kan bli förvanskat om mätningsförhållandena snabbt ändras, t.ex. av personer som springer igenom mätstrålen. Rikta aldrig produkten mot solen eller mot andra starka ljuskällor. Ta hänsyn till omgivningen. Använd inte instrumentet där det finns risk för brand eller explosioner. Observera de råd beträffande användning, skötsel och underhåll som ges i bruksanvisningen. 2.2 Allmänna säkerhetsåtgärder Kontrollera att produkten inte är skadad innan du använder den. Låt Hilti kundservice reparera eventuella skador. Om produkten tappats eller utsatts för annan mekanisk påverkan måste dess precision kontrolleras. 2 Svenska

5 Även om produkten är konstruerad för användning på byggplatser bör du hantera den varsamt, i likhet med andra mätinstrument. Produkter som inte används bör förvaras på en torr, högt belägen eller låst plats utom räckhåll för barn. Produkten är inte avsedd för barn. Observera de nationella arbetsskyddsföreskrifterna. 2.3 Åtgärder för att göra arbetsplatsen säker Undvik att stå i en obekväm position när du använder stege under arbetet. Se till att hela tiden stå stadigt och hålla balansen. Säkra arbetsområdet och se till att laserstrålen inte riktas mot andra personer eller mot dig själv när produkten används. Låt alltid produkten anta omgivningens temperatur innan du använder den, om den har flyttats från stark kyla till ett varmare utrymme eller omvänt. Använd endast produkten inom det definierade driftområdet. Håll laserutgångsfönstret rent och torrt för att undvika mätfel. Observera landsspecifika föreskrifter för att förebygga olyckor. 2.4 Laserklassificering för instrument i laserklass 2 Instrumentet uppfyller laserklass 2 enligt IEC :2014 /EN :2014. Detta instrument får användas utan ytterligare skyddsåtgärder. FÖRSIKTIGHET Risk för personskada! Rikta aldrig laserstrålen mot någon person. Titta aldrig direkt in i laserns ljuskälla. Om du får laserstrålen i ögonen, blunda och rör på huvudet. Svenska 3

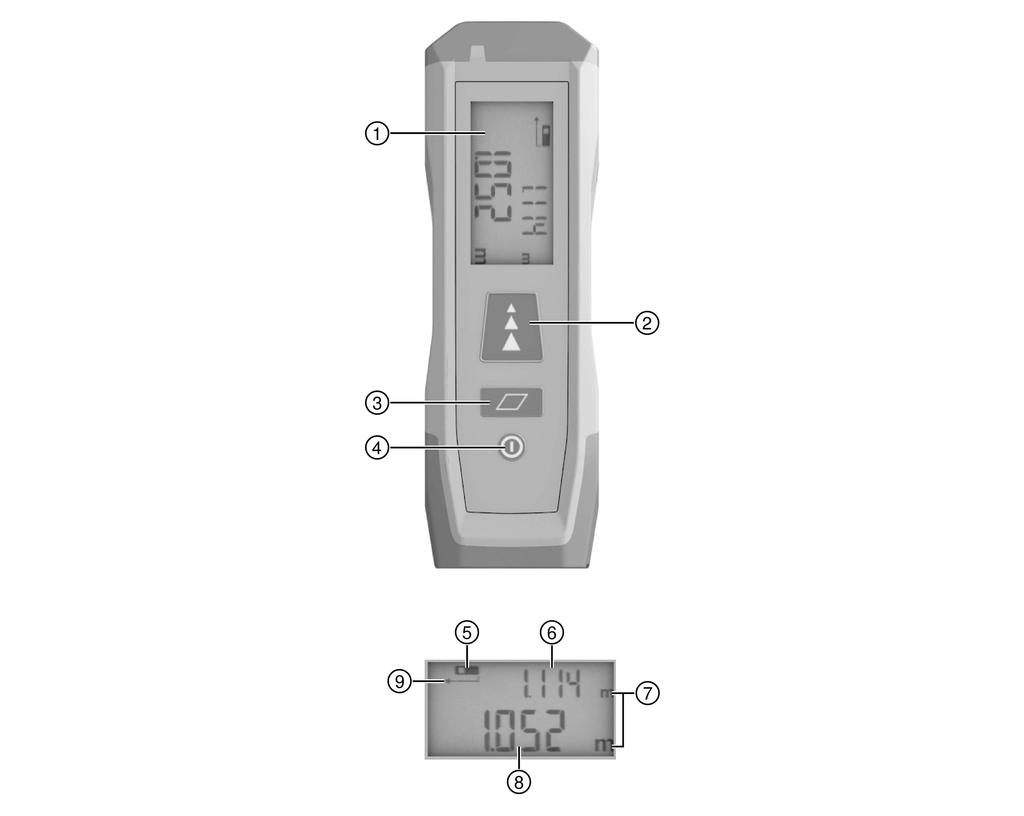

6 3 Beskrivning 3.1 Display ; Knappen Mätning/Kontinuerlig mätning Display Batteriladdningsindikering & ( Indikering för senaste mätvärde ) Enheter = Knappen Ytmätning/Enheter % Knappen TILL/Radera/FRÅN + Aktuellt mätvärde Indikering för mätreferens 3.2 Avsedd användning Den beskrivna produkten är en laserdistansmätare. Den är avsedd för såväl enstaka som kontinuerliga avståndsmätningar. Avstånd kan mätas på alla objekt vars underlag består av normalt reflekterande material som t.ex. betong, sten, trä, plast eller papper. Användning av prismor eller andra starkt reflekterande objektiv är inte tillåtet och kan leda till förvanskade resultat. Produkten är godkänd för batterier av typen AAA. 3.3 Leveransinnehåll Laserdistansmätare, magväska, 2 batteri, bruksanvisning för snabbstart, tillverkarcertifikat, säkerhetsanvisningar Dessutom finns fler systemprodukter för din produkt både i närmaste Hilti Store och på nätet: USA: 4 Svenska

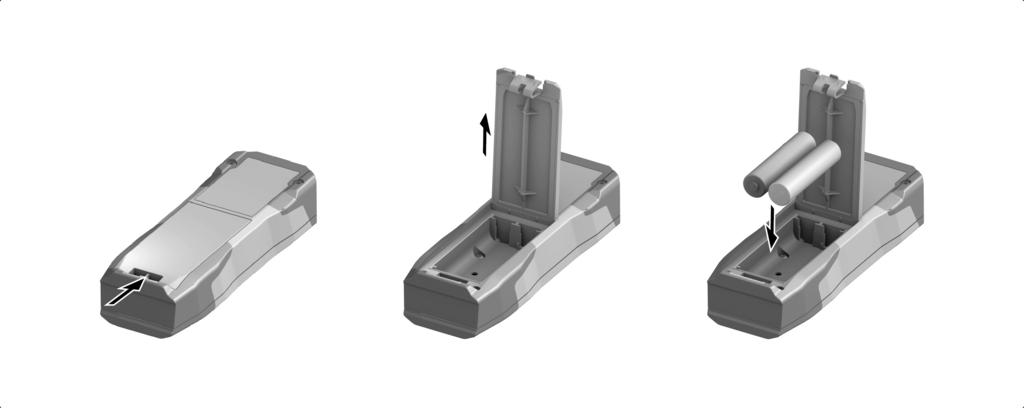

7 4 Teknisk information PD-S Strömförsörjning (2 x) 1,5 V Mätområde 0,2 m 60 m Precision vid avståndsmätning ±1,5 mm Kapslingsklass enligt IEC (skyddad mot damm och vattenstänk) IP 54 Drifttemperatur Rekommenderat temperaturområde för transport och förvaring Vikt enligt EPTA-procedur g Batteri- (2 x) AAA Batteritid (mätningar), upp till 5000 Lasern avaktiveras efter 90 s Verktyget avaktiveras efter 180 s 5 Användning 5.1 Förberedelser för arbete Sätta in batterier Se till att vända batterierna rätt. Byt alltid batterierna parvis. Använd aldrig skadade batterier. Fäll upp batterifacket och sätt i batterierna. Svenska 5

8 5.1.2 Sätta på/stänga av produkten 1. Tryck in och släpp knappen TILL/Radera/FRÅN för att sätta på produkten. 2. Tryck på knappen TILL/Radera/FRÅN i två sekunder för att stänga av produkten Aktivera eller avaktivera ljud Tryck på knappen Ytmätning/Enheter och TILL/Radera/FRÅN samtidigt i två sekunder för att koppla till eller koppla från ljudet. 5.2 Arbeten/Mätreferens Vid alla mätningar används den bakre kanten av laserdistansmätaren som referenspunkt. Håll laserdistansmätarens bakkant mot utgångspunkten för mätningen. 6 Svenska

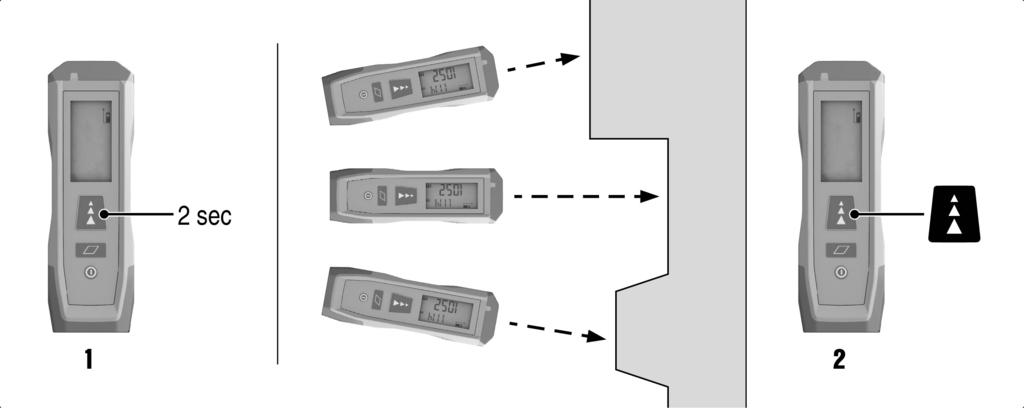

9 5.2.1 Utföra enstaka mätning 1. Tryck på knappen TILL/Radera/FRÅN för att aktivera laserstrålen. 2. Rikta laserstrålen mot målpunkten och tryck på knappen Mätning/Kontinuerlig mätning. Avståndet visas på displayen. Tryck på knappen TILL/Radera/FRÅN en gång för att radera de senaste mätvärdena. Tryck på knappen TILL/Radera/FRÅN på nytt för att gå från ytmätningen tillbaka till avståndsmätningen Aktivera eller avaktivera kontinuerlig mätning 1. Tryck på knappen Mätning/Kontinuerlig mätning i två sekunder för att aktivera en kontinuerlig mätning. Avståndet visas på displayen. 2. Tryck på knappen Mätning/Kontinuerlig mätning på nytt för att avaktivera den kontinuerliga mätningen. Svenska 7

10 5.2.3 Mäta yta 1. Sätt på produkten. Sidan 6 2. Tryck in och släpp knappen Ytmätning/Enheter. 3. Mät ytans längd genom att trycka på knappen Mätning/Kontinuerlig mätning. 4. Mät ytans bredd genom att trycka på knappen Mätning/Kontinuerlig mätning. Arearesultatet visas på displayen Ändra enheter Tryck på knappen Ytmätning/Enheter i två sekunder för att ändra enheterna. 6 Felsökning Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. 6.1 Felkoder När en felkod visas, tryck in och släpp knappen Mätning/Kontinuerlig mätning för att återgå till mätläget. Om felkoden inte försvinner automatiskt, starta då om produkten. Om ett informationsmeddelande visas på nytt, se information om hur du åtgärdar felet i följande tabell. Tryck på knappen TILL/Radera/FRÅN för att dölja informationsmeddelandet. Fel Möjlig orsak Lösning 204 Beräkningsfel Utför mätningen på nytt. 240 Fel vid dataöverföring Upprepa proceduren. 252 För hög temperatur Låt produkten svalna. 253 För låg temperatur Värm upp produkten. 254 Batterispänning för låg för mätning Byt batterierna. Sidan 5 8 Svenska

11 Fel Möjlig orsak Lösning 255 Mottagen signal för svag Välj ett annat underlag för målet (t.ex. vitt papper). Mätperiod för lång Välj ett annat underlag för målet (t.ex. vitt papper). 256 Mottagen signal för stark Välj ett annat underlag för målet (t.ex. vitt papper). 257 För stark bakgrundsbelysning Ordna med skugga över målpunkten. 258 Mätning utanför mätområdet Korrigera mätområdet. 260 Laserstråle bruten Upprepa mätningen. 7 Underhåll, transport och förvaring 7.1 Skötsel Undvik föroreningar och fingeravtryck på laserlinsen. Rengör laserlinsen med renblåsning med torr luft eller genom att torka av den med en ren, mjuk duk. Använd inga andra vätskor än ren alkohol eller vatten. 7.2 Transport Vid transport av produkten ska batterierna isoleras eller tas ut ur produkten. Vid transport eller leverans av utrustningen bör du antingen använda Hilti-instrumentlådan eller en likvärdig förpackning. 7.3 Förvaring och torkning Förvara inte produkten i vått tillstånd. Låt det torka innan du packar in det för förvaring. Observera de temperaturgränsvärden för förvaring eller transport av utrustningen som anges i den tekniska informationen. Om utrustningen har legat oanvänd en längre tid eller transporterats en lång sträcka, bör du utföra en kontrollmätning innan du använder den. 8 Avfallshantering Hilti-verktyg är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder kan du lämna in ditt uttjänta verktyg så att Hilti tar hand om det. Hör efter med Hiltis kundtjänst eller din kontaktperson. Elektriska enheter får inte kastas i hushållssoporna! 9 RoHS (direktiv för begränsning av användningen av farliga ämnen) Under följande länk hittar du tabellen med farliga ämnen: qr.hilti.com/r En länk till RoHS-tabellen finns i slutet av den här dokumentationen som QR-kod. 10 Tillverkargaranti Vänd dig till din lokala Hilti-representant om du har frågor om garantivillkoren. Svenska 9

12 10 Svenska

13

14

15

16 Hilti = registered trademark of Hilti Corp., Schaan
