1 Redskap och maskiner 2013 P R oduktkatalog Redskapen, maskinerna och kunskapen för att bygga kabel- och luftledningsnätet. SAB ELTEKNIK AB, PLÅTSLAGARGATAN 7, LJUSDAL, TEL , FAX , INFO@SABP.SE, 1

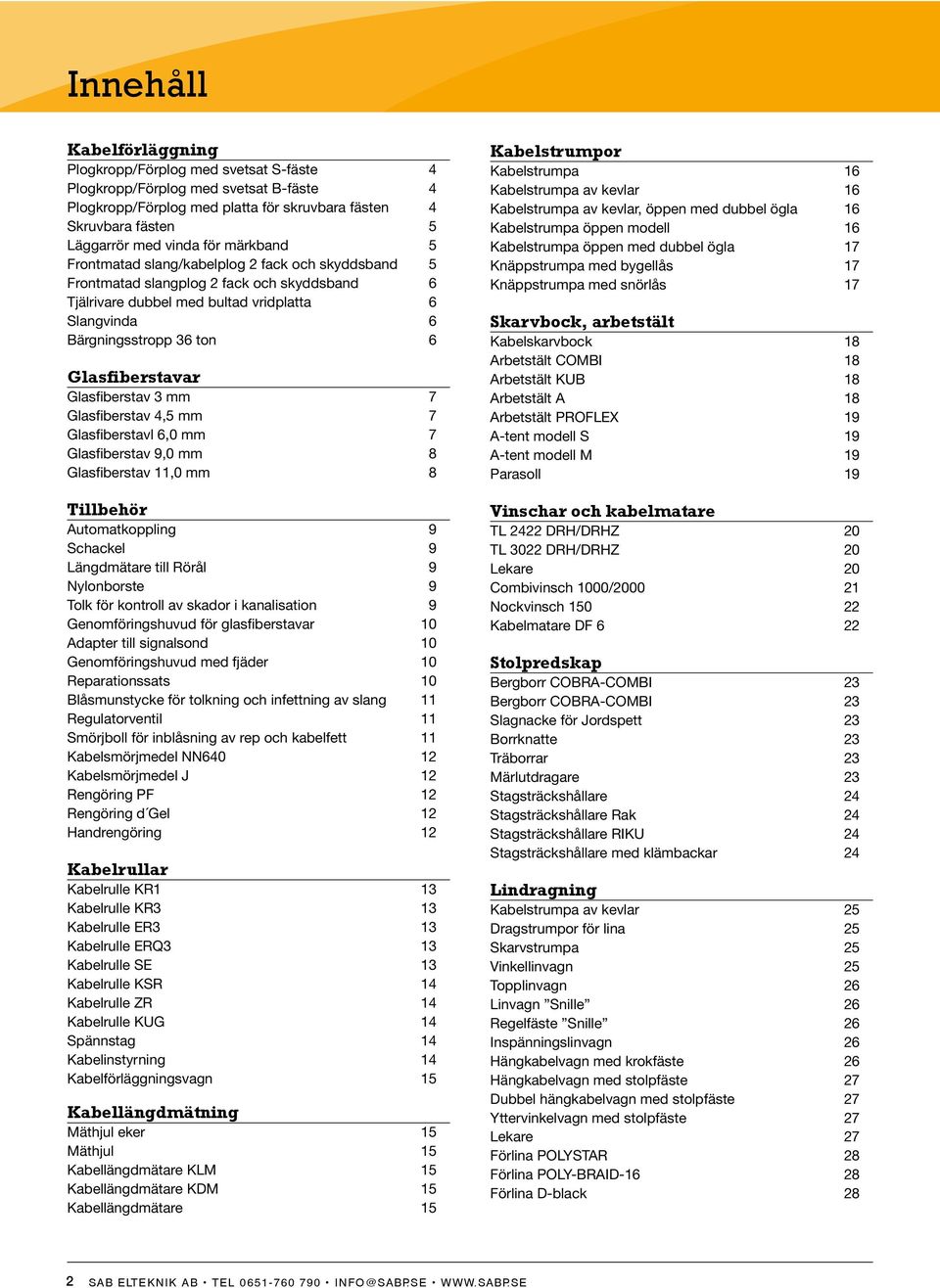

2 Innehåll Kabelförläggning Plogkropp/Förplog med svetsat S-fäste 4 Plogkropp/Förplog med svetsat B-fäste 4 Plogkropp/Förplog med platta för skruvbara fästen 4 Skruvbara fästen 5 Läggarrör med vinda för märkband 5 Frontmatad slang/kabelplog 2 fack och skyddsband 5 Frontmatad slangplog 2 fack och skyddsband 6 Tjälrivare dubbel med bultad vridplatta 6 Slangvinda 6 Bärgningsstropp 36 ton 6 Glasfiberstavar Glasfiberstav 3 mm 7 Glasfiberstav 4,5 mm 7 Glasfiberstavl 6,0 mm 7 Glasfiberstav 9,0 mm 8 Glasfiberstav 11,0 mm 8 Tillbehör Automatkoppling 9 Schackel 9 Längdmätare till Rörål 9 Nylonborste 9 Tolk för kontroll av skador i kanalisation 9 Genomföringshuvud för glasfiberstavar 10 Adapter till signalsond 10 Genomföringshuvud med fjäder 10 Reparationssats 10 Blåsmunstycke för tolkning och infettning av slang 11 Regulatorventil 11 Smörjboll för inblåsning av rep och kabelfett 11 Kabelsmörjmedel NN Kabelsmörjmedel J 12 Rengöring PF 12 Rengöring d Gel 12 Handrengöring 12 Kabelrullar Kabelrulle KR1 13 Kabelrulle KR3 13 Kabelrulle ER3 13 Kabelrulle ERQ3 13 Kabelrulle SE 13 Kabelrulle KSR 14 Kabelrulle ZR 14 Kabelrulle KUG 14 Spännstag 14 Kabelinstyrning 14 Kabelförläggningsvagn 15 Kabellängdmätning Mäthjul eker 15 Mäthjul 15 Kabellängdmätare KLM 15 Kabellängdmätare KDM 15 Kabellängdmätare 15 Kabelstrumpor Kabelstrumpa 16 Kabelstrumpa av kevlar 16 Kabelstrumpa av kevlar, öppen med dubbel ögla 16 Kabelstrumpa öppen modell 16 Kabelstrumpa öppen med dubbel ögla 17 Knäppstrumpa med bygellås 17 Knäppstrumpa med snörlås 17 Skarvbock, arbetstält Kabelskarvbock 18 Arbetstält COMBI 18 Arbetstält KUB 18 Arbetstält A 18 Arbetstält PROFLEX 19 A-tent modell S 19 A-tent modell M 19 Parasoll 19 Vinschar och kabelmatare TL 2422 DRH/DRHZ 20 TL 3022 DRH/DRHZ 20 Lekare 20 Combivinsch 1000/ Nockvinsch Kabelmatare DF 6 22 Stolpredskap Bergborr COBRA-COMBI 23 Bergborr COBRA-COMBI 23 Slagnacke för Jordspett 23 Borrknatte 23 Träborrar 23 Märlutdragare 23 Stagsträckshållare 24 Stagsträckshållare Rak 24 Stagsträckshållare RIKU 24 Stagsträckshållare med klämbackar 24 Lindragning Kabelstrumpa av kevlar 25 Dragstrumpor för lina 25 Skarvstrumpa 25 Vinkellinvagn 25 Topplinvagn 26 Linvagn Snille 26 Regelfäste Snille 26 Inspänningslinvagn 26 Hängkabelvagn med krokfäste 26 Hängkabelvagn med stolpfäste 27 Dubbel hängkabelvagn med stolpfäste 27 Yttervinkelvagn med stolpfäste 27 Lekare 27 Förlina POLYSTAR 28 Förlina POLY-BRAID Förlina D-black 28 2

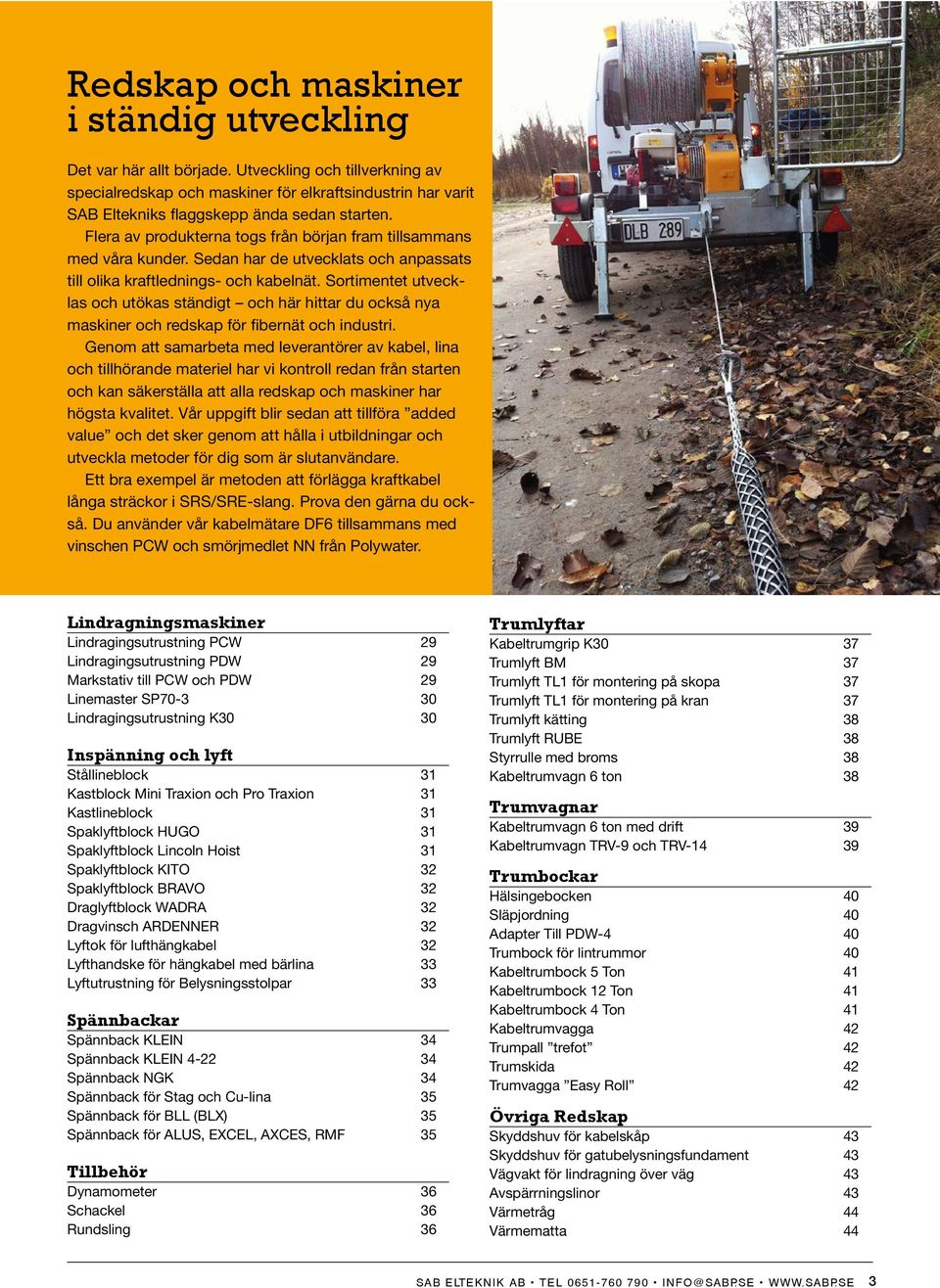

3 Redskap och maskiner i ständig utveckling Det var här allt började. Utveckling och tillverkning av specialredskap och maskiner för elkraftsindustrin har varit SAB Eltekniks flaggskepp ända sedan starten. Flera av produkterna togs från början fram tillsammans med våra kunder. Sedan har de utvecklats och anpassats till olika kraftlednings- och kabelnät. Sortimentet utvecklas och utökas ständigt och här hittar du också nya maskiner och redskap för fibernät och industri. Genom att samarbeta med leverantörer av kabel, lina och tillhörande materiel har vi kontroll redan från starten och kan säkerställa att alla redskap och maskiner har högsta kvalitet. Vår uppgift blir sedan att tillföra added value och det sker genom att hålla i utbildningar och utveckla metoder för dig som är slutanvändare. Ett bra exempel är metoden att förlägga kraftkabel långa sträckor i SRS/SRE-slang. Prova den gärna du också. Du använder vår kabelmätare DF6 tillsammans med vinschen PCW och smörjmedlet NN från Polywater. Lindragningsmaskiner Lindragingsutrustning PCW 29 Lindragingsutrustning PDW 29 Markstativ till PCW och PDW 29 Linemaster SP Lindragingsutrustning K30 30 Inspänning och lyft Stållineblock 31 Kastblock Mini Traxion och Pro Traxion 31 Kastlineblock 31 Spaklyftblock HUGO 31 Spaklyftblock Lincoln Hoist 31 Spaklyftblock KITO 32 Spaklyftblock BRAVO 32 Draglyftblock WADRA 32 Dragvinsch ARDENNER 32 Lyftok för lufthängkabel 32 Lyfthandske för hängkabel med bärlina 33 Lyftutrustning för Belysningsstolpar 33 Spännbackar Spännback KLEIN 34 Spännback KLEIN Spännback NGK 34 Spännback för Stag och Cu-lina 35 Spännback för BLL (BLX) 35 Spännback för ALUS, EXCEL, AXCES, RMF 35 Tillbehör Dynamometer 36 Schackel 36 Rundsling 36 Trumlyftar Kabeltrumgrip K30 37 Trumlyft BM 37 Trumlyft TL1 för montering på skopa 37 Trumlyft TL1 för montering på kran 37 Trumlyft kätting 38 Trumlyft RUBE 38 Styrrulle med broms 38 Kabeltrumvagn 6 ton 38 Trumvagnar Kabeltrumvagn 6 ton med drift 39 Kabeltrumvagn TRV-9 och TRV Trumbockar Hälsingebocken 40 Släpjordning 40 Adapter Till PDW-4 40 Trumbock för lintrummor 40 Kabeltrumbock 5 Ton 41 Kabeltrumbock 12 Ton 41 Kabeltrumbock 4 Ton 41 Kabeltrumvagga 42 Trumpall trefot 42 Trumskida 42 Trumvagga Easy Roll 42 Övriga Redskap Skyddshuv för kabelskåp 43 Skyddshuv för gatubelysningsfundament 43 Vägvakt för lindragning över väg 43 Avspärrningslinor 43 Värmetråg 44 Värmematta 44 3

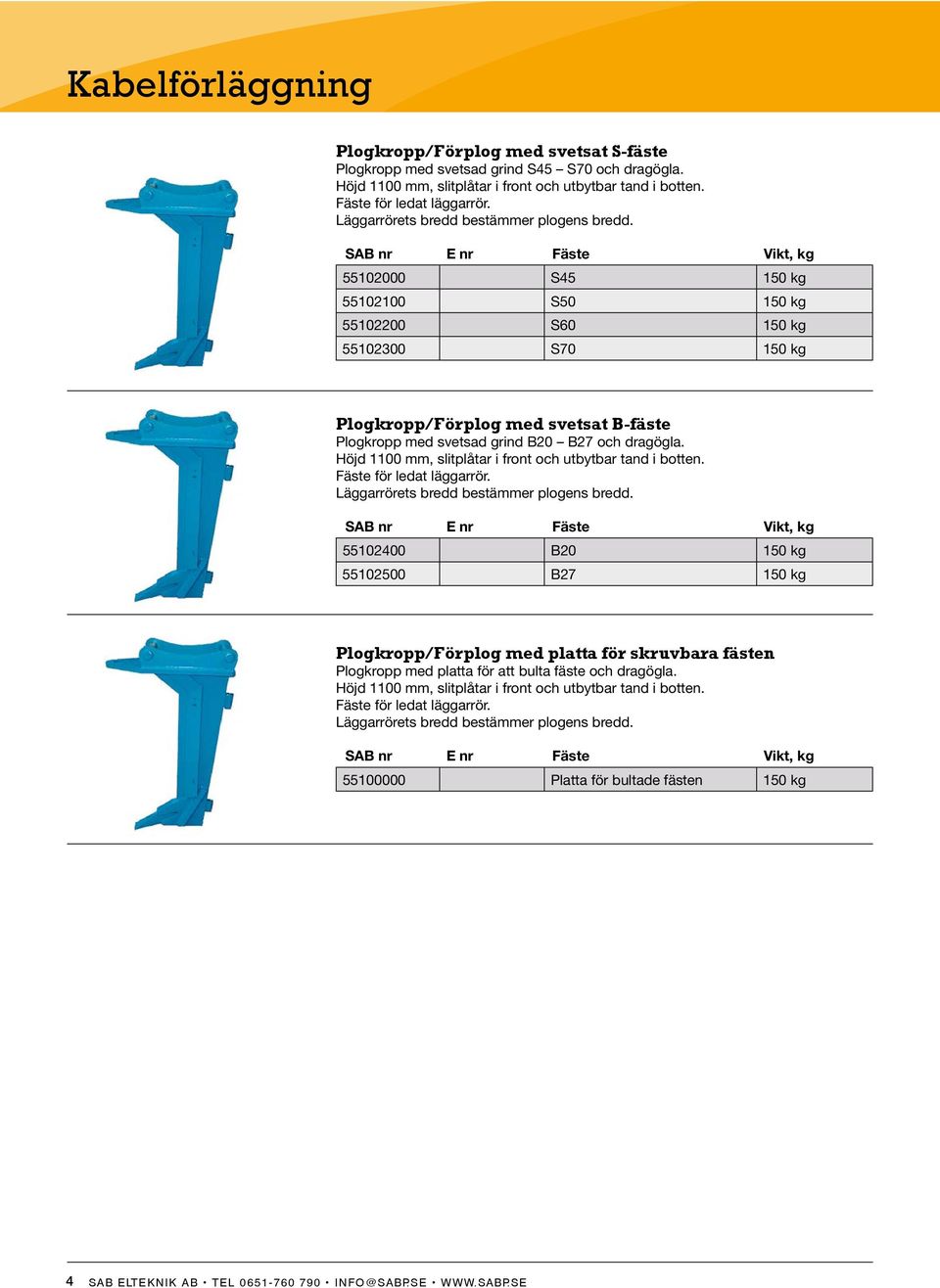

4 Personligt kabelförläggning skydd Plogkropp/Förplog med svetsat S-fäste Plogkropp med svetsad grind S45 S70 och dragögla. Höjd 1100 mm, slitplåtar i front och utbytbar tand i botten. Fäste för ledat läggarrör. Läggarrörets bredd bestämmer plogens bredd. SAB nr E nr Fäste Vikt, kg S kg S kg S kg S kg Plogkropp/Förplog med svetsat B-fäste Plogkropp med svetsad grind B20 B27 och dragögla. Höjd 1100 mm, slitplåtar i front och utbytbar tand i botten. Fäste för ledat läggarrör. Läggarrörets bredd bestämmer plogens bredd. SAB nr E nr Fäste Vikt, kg B kg B kg Plogkropp/Förplog med platta för skruvbara fästen Plogkropp med platta för att bulta fäste och dragögla. Höjd 1100 mm, slitplåtar i front och utbytbar tand i botten. Fäste för ledat läggarrör. Läggarrörets bredd bestämmer plogens bredd. SAB nr E nr Fäste Vikt, kg Platta för bultade fästen 150 kg 4

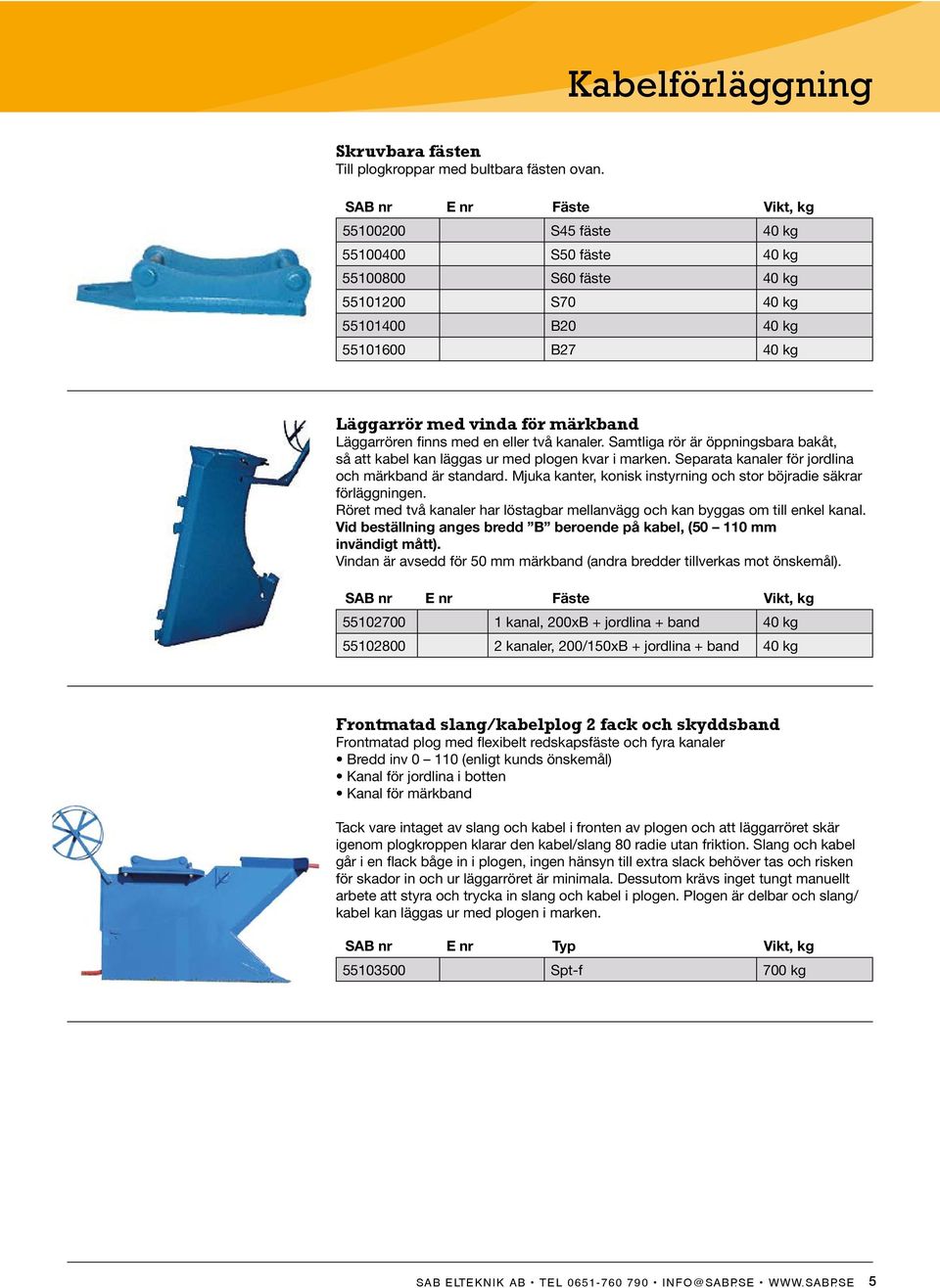

5 kabelförläggning Skruvbara fästen Till plogkroppar med bultbara fästen ovan. SAB nr E nr Fäste Vikt, kg S45 fäste 40 kg S50 fäste 40 kg S60 fäste 40 kg S70 40 kg B20 40 kg B27 40 kg Läggarrör med vinda för märkband Läggarrören finns med en eller två kanaler. Samtliga rör är öppningsbara bakåt, så att kabel kan läggas ur med plogen kvar i marken. Separata kanaler för jordlina och märkband är standard. Mjuka kanter, konisk instyrning och stor böjradie säkrar förläggningen. Röret med två kanaler har löstagbar mellanvägg och kan byggas om till enkel kanal. Vid beställning anges bredd B beroende på kabel, ( mm invändigt mått). Vindan är avsedd för 50 mm märkband (andra bredder tillverkas mot önskemål). SAB nr E nr Fäste Vikt, kg kanal, 200xB + jordlina + band 40 kg kanaler, 200/150xB + jordlina + band 40 kg Frontmatad slang/kabelplog 2 fack och skyddsband Frontmatad plog med flexibelt redskapsfäste och fyra kanaler Tack vare intaget av slang och kabel i fronten av plogen och att läggarröret skär igenom plogkroppen klarar den kabel/slang 80 radie utan friktion. Slang och kabel går i en flack båge in i plogen, ingen hänsyn till extra slack behöver tas och risken för skador in och ur läggarröret är minimala. Dessutom krävs inget tungt manuellt arbete att styra och trycka in slang och kabel i plogen. Plogen är delbar och slang/ kabel kan läggas ur med plogen i marken. SAB nr E nr Typ Vikt, kg Spt-f 700 kg 5

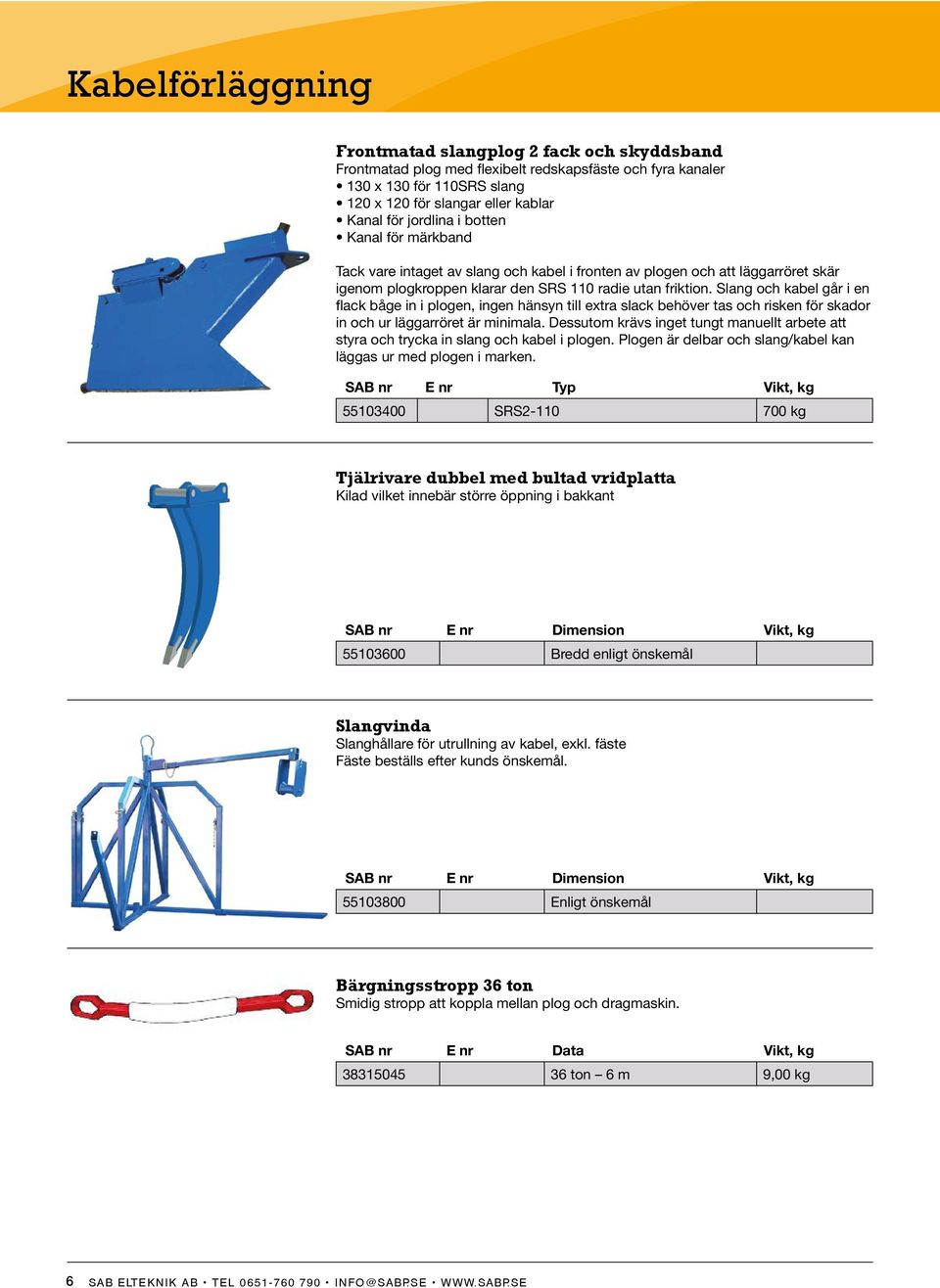

6 kabelförläggning Frontmatad slangplog 2 fack och skyddsband Frontmatad plog med flexibelt redskapsfäste och fyra kanaler Tack vare intaget av slang och kabel i fronten av plogen och att läggarröret skär igenom plogkroppen klarar den SRS 110 radie utan friktion. Slang och kabel går i en flack båge in i plogen, ingen hänsyn till extra slack behöver tas och risken för skador in och ur läggarröret är minimala. Dessutom krävs inget tungt manuellt arbete att styra och trycka in slang och kabel i plogen. Plogen är delbar och slang/kabel kan läggas ur med plogen i marken. SAB nr E nr Typ Vikt, kg SRS kg Tjälrivare dubbel med bultad vridplatta Kilad vilket innebär större öppning i bakkant SAB nr E nr Dimension Vikt, kg Bredd enligt önskemål Slangvinda Slanghållare för utrullning av kabel, exkl. fäste Fäste beställs efter kunds önskemål. SAB nr E nr Dimension Vikt, kg Enligt önskemål Bärgningsstropp 36 ton Smidig stropp att koppla mellan plog och dragmaskin. SAB nr E nr Data Vikt, kg ton 6 m 9,00 kg 6

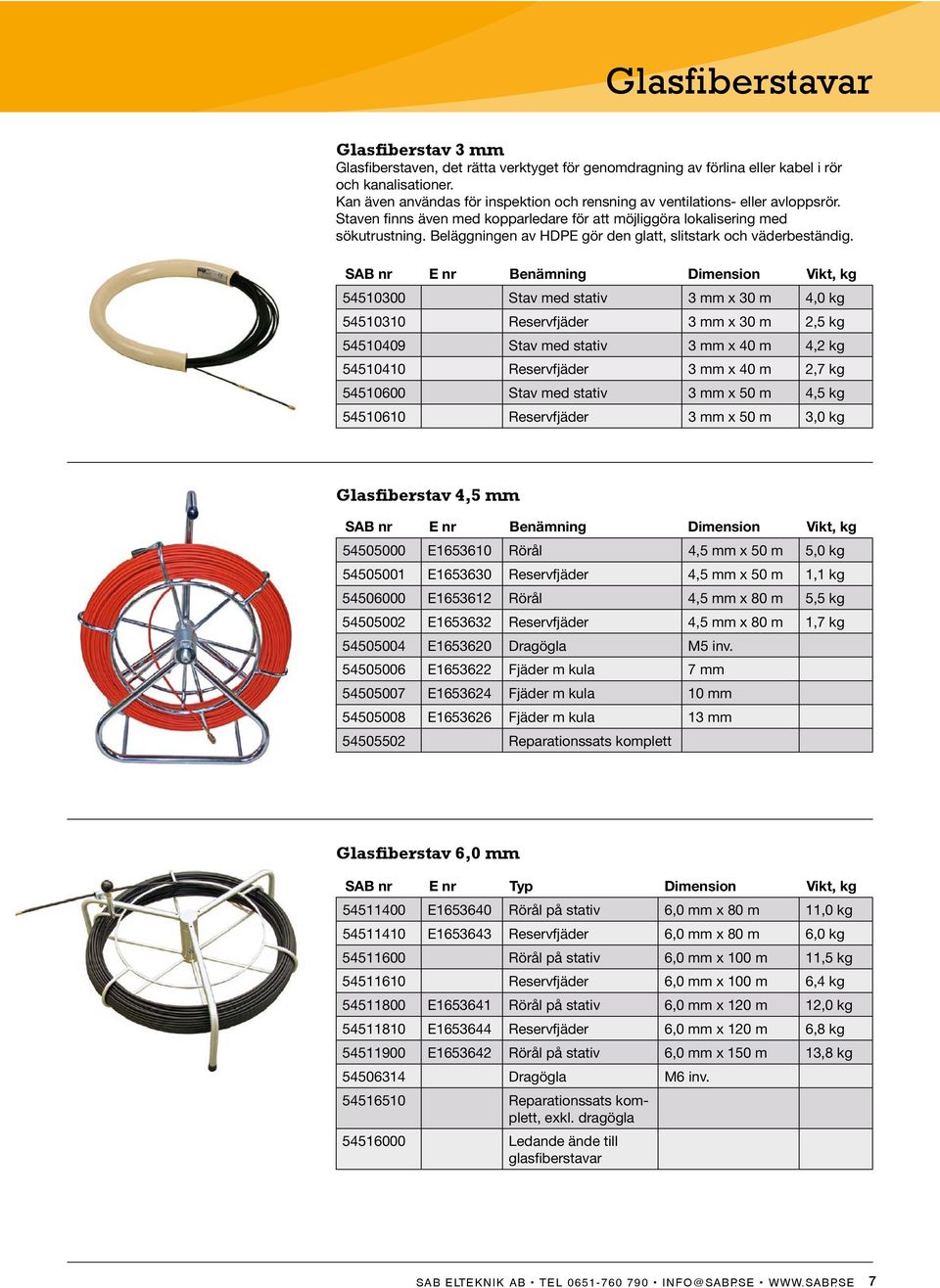

7 glasfiberstavar Glasfiberstav 3 mm Glasfiberstaven, det rätta verktyget för genomdragning av förlina eller kabel i rör och kanalisationer. Kan även användas för inspektion och rensning av ventilations- eller avloppsrör. Staven finns även med kopparledare för att möjliggöra lokalisering med sökutrustning. Beläggningen av HDPE gör den glatt, slitstark och väderbeständig. SAB nr E nr Benämning Dimension Vikt, kg Stav med stativ 3 mm x 30 m 4,0 kg Reservfjäder 3 mm x 30 m 2,5 kg Stav med stativ 3 mm x 40 m 4,2 kg Reservfjäder 3 mm x 40 m 2,7 kg Stav med stativ 3 mm x 50 m 4,5 kg Reservfjäder 3 mm x 50 m 3,0 kg Glasfiberstav 4,5 mm SAB nr E nr Benämning Dimension Vikt, kg E Rörål 4,5 mm x 50 m 5,0 kg E Reservfjäder 4,5 mm x 50 m 1,1 kg E Rörål 4,5 mm x 80 m 5,5 kg E Reservfjäder 4,5 mm x 80 m 1,7 kg E Dragögla M5 inv E Fjäder m kula 7 mm E Fjäder m kula 10 mm E Fjäder m kula 13 mm Reparationssats komplett Glasfiberstav 6,0 mm E Rörål på stativ 6,0 mm x 80 m 11,0 kg E Reservfjäder 6,0 mm x 80 m 6,0 kg Rörål på stativ 6,0 mm x 100 m 11,5 kg Reservfjäder 6,0 mm x 100 m 6,4 kg E Rörål på stativ 6,0 mm x 120 m 12,0 kg E Reservfjäder 6,0 mm x 120 m 6,8 kg E Rörål på stativ 6,0 mm x 150 m 13,8 kg Dragögla M6 inv Reparationssats komplett, exkl. dragögla Ledande ände till glasfiberstavar 7

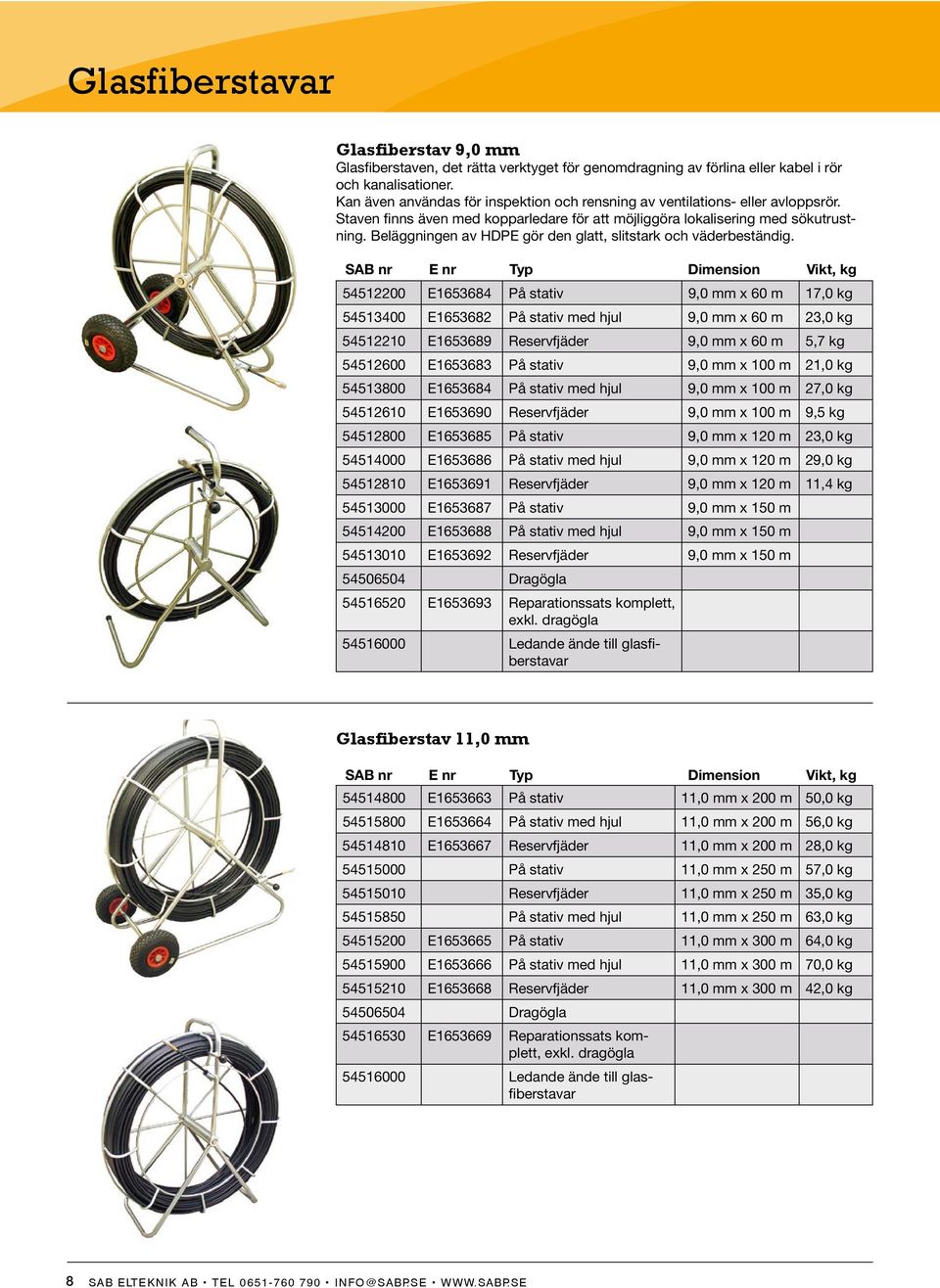

8 glasfiberstavar Glasfiberstav 9,0 mm Glasfiberstaven, det rätta verktyget för genomdragning av förlina eller kabel i rör och kanalisationer. Kan även användas för inspektion och rensning av ventilations- eller avloppsrör. Staven finns även med kopparledare för att möjliggöra lokalisering med sökutrustning. Beläggningen av HDPE gör den glatt, slitstark och väderbeständig E På stativ 9,0 mm x 60 m 17,0 kg E På stativ med hjul 9,0 mm x 60 m 23,0 kg E Reservfjäder 9,0 mm x 60 m 5,7 kg E På stativ 9,0 mm x 100 m 21,0 kg E På stativ med hjul 9,0 mm x 100 m 27,0 kg E Reservfjäder 9,0 mm x 100 m 9,5 kg E På stativ 9,0 mm x 120 m 23,0 kg E På stativ med hjul 9,0 mm x 120 m 29,0 kg E Reservfjäder 9,0 mm x 120 m 11,4 kg E På stativ 9,0 mm x 150 m E På stativ med hjul 9,0 mm x 150 m E Reservfjäder 9,0 mm x 150 m Dragögla E Reparationssats komplett, exkl. dragögla Ledande ände till glasfiberstavar Glasfiberstav 11,0 mm E På stativ 11,0 mm x 200 m 50,0 kg E På stativ med hjul 11,0 mm x 200 m 56,0 kg E Reservfjäder 11,0 mm x 200 m 28,0 kg På stativ 11,0 mm x 250 m 57,0 kg Reservfjäder 11,0 mm x 250 m 35,0 kg På stativ med hjul 11,0 mm x 250 m 63,0 kg E På stativ 11,0 mm x 300 m 64,0 kg E På stativ med hjul 11,0 mm x 300 m 70,0 kg E Reservfjäder 11,0 mm x 300 m 42,0 kg Dragögla E Reparationssats komplett, exkl. dragögla Ledande ände till glasfiberstavar 8

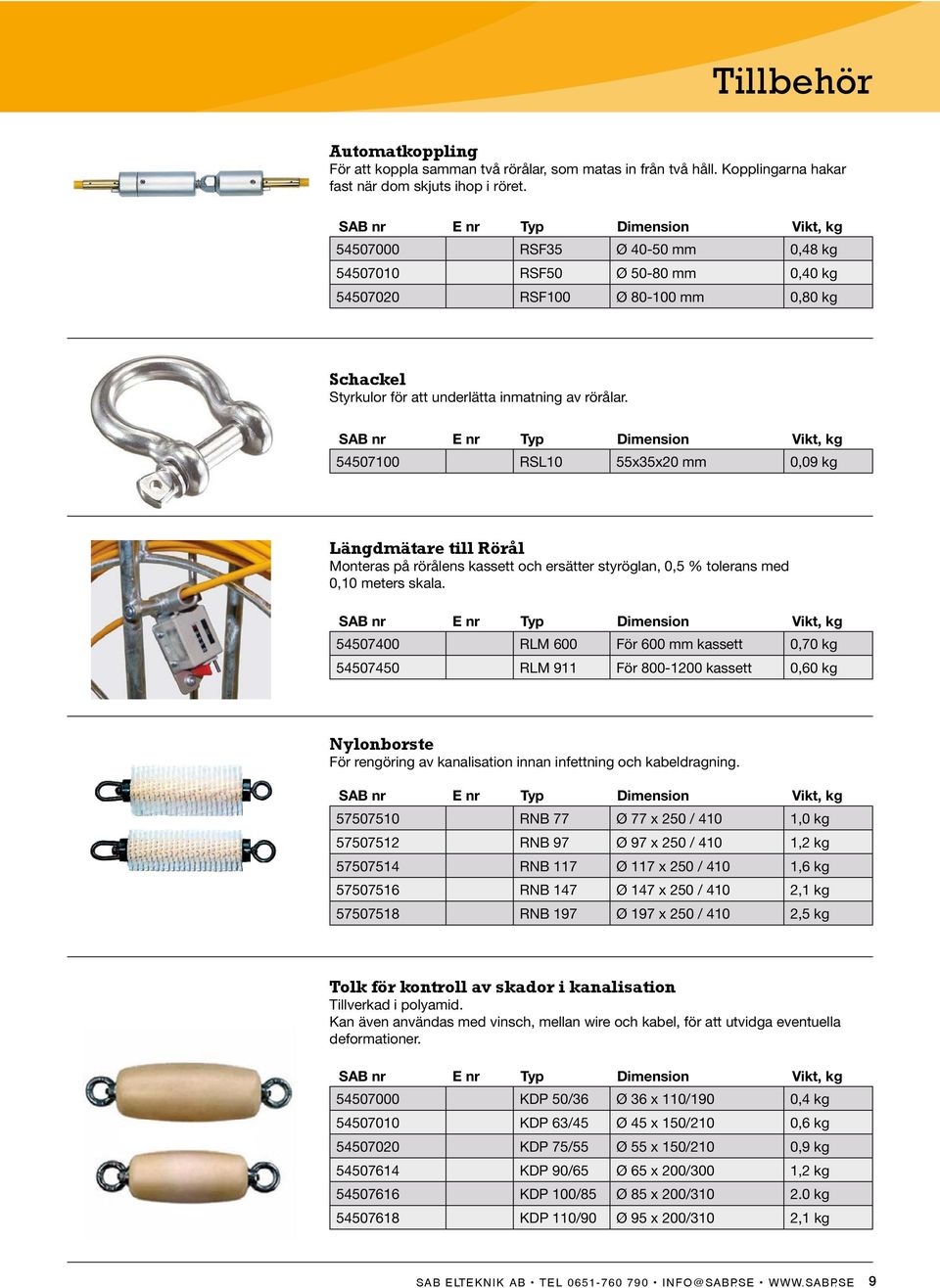

9 tillbehör Automatkoppling För att koppla samman två rörålar, som matas in från två håll. Kopplingarna hakar fast när dom skjuts ihop i röret RSF35 Ø mm 0,48 kg RSF50 Ø mm 0,40 kg RSF100 Ø mm 0,80 kg Schackel Styrkulor för att underlätta inmatning av rörålar RSL10 55x35x20 mm 0,09 kg Längdmätare till Rörål Monteras på rörålens kassett och ersätter styröglan, 0,5 % tolerans med 0,10 meters skala RLM 600 För 600 mm kassett 0,70 kg RLM 911 För kassett 0,60 kg Nylonborste För rengöring av kanalisation innan infettning och kabeldragning RNB 77 Ø 77 x 250 / 410 1,0 kg RNB 97 Ø 97 x 250 / 410 1,2 kg RNB 117 Ø 117 x 250 / 410 1,6 kg RNB 147 Ø 147 x 250 / 410 2,1 kg RNB 197 Ø 197 x 250 / 410 2,5 kg Tolk för kontroll av skador i kanalisation Tillverkad i polyamid. Kan även användas med vinsch, mellan wire och kabel, för att utvidga eventuella deformationer KDP 50/36 Ø 36 x 110/190 0,4 kg KDP 63/45 Ø 45 x 150/210 0,6 kg KDP 75/55 Ø 55 x 150/210 0,9 kg KDP 90/65 Ø 65 x 200/300 1,2 kg KDP 100/85 Ø 85 x 200/ kg KDP 110/90 Ø 95 x 200/310 2,1 kg 9

10 tillbehör Genomföringshuvud för glasfiberstavar Päronformad dragögla. SAB nr Dimension Glasfiberstav Gänga Bredd 10 mm Hål 4 mm 3 & 4,5 mm M Bredd 15 mm Hål 4 mm 6 mm M Bredd 20 mm Hål 7 mm 9 & 11 mm M12 Adapter till signalsond Adapter mellan glasfiberstav och signalsond med invändig gäng på båda sidor. Krävs ej på 9 mm glasfiberstav. SAB nr E nr Glasfiberstav Dimension mm M6 M & 11 mm M12 M10 Genomföringshuvud med fjäder För enkel genomföring vid svåra passager. SAB nr E nr Glasfiberstav Gänga & 4,5 mm M mm M6 Reparationssats Reparationssats för glasfiberstavar SAB nr E nr Glasfiberstav Gänga & 4,5 mm M mm M mm M mm M12 10

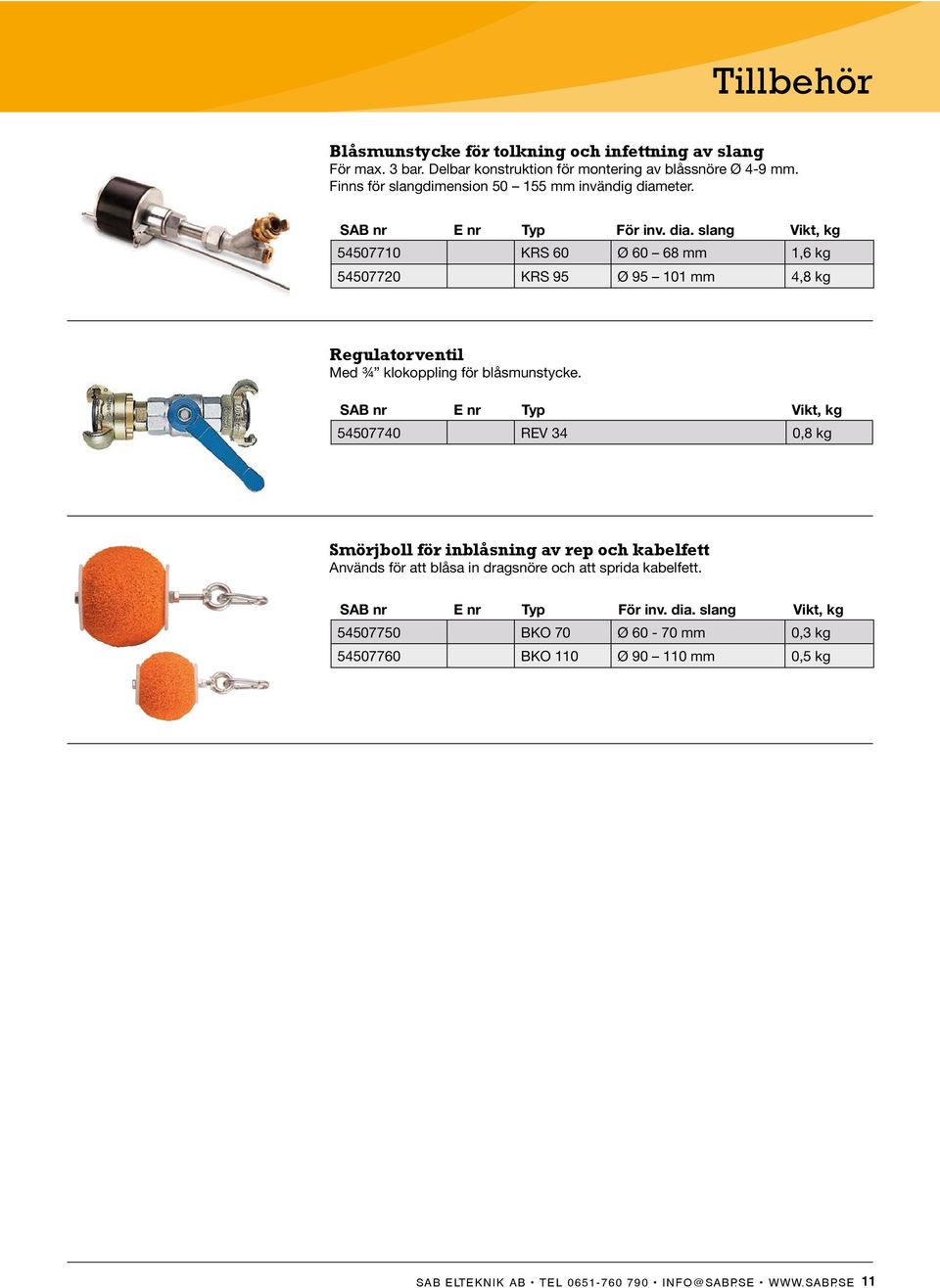

11 tillbehör Blåsmunstycke för tolkning och infettning av slang För max. 3 bar. Delbar konstruktion för montering av blåssnöre Ø 4-9 mm. Finns för slangdimension mm invändig diameter. SAB nr E nr Typ För inv. dia. slang Vikt, kg KRS 60 Ø mm 1,6 kg KRS 95 Ø mm 4,8 kg Regulatorventil Med ¾ klokoppling för blåsmunstycke. SAB nr E nr Typ Vikt, kg REV 34 0,8 kg Smörjboll för inblåsning av rep och kabelfett Används för att blåsa in dragsnöre och att sprida kabelfett. SAB nr E nr Typ För inv. dia. slang Vikt, kg BKO 70 Ø mm 0,3 kg BKO 110 Ø mm 0,5 kg 11

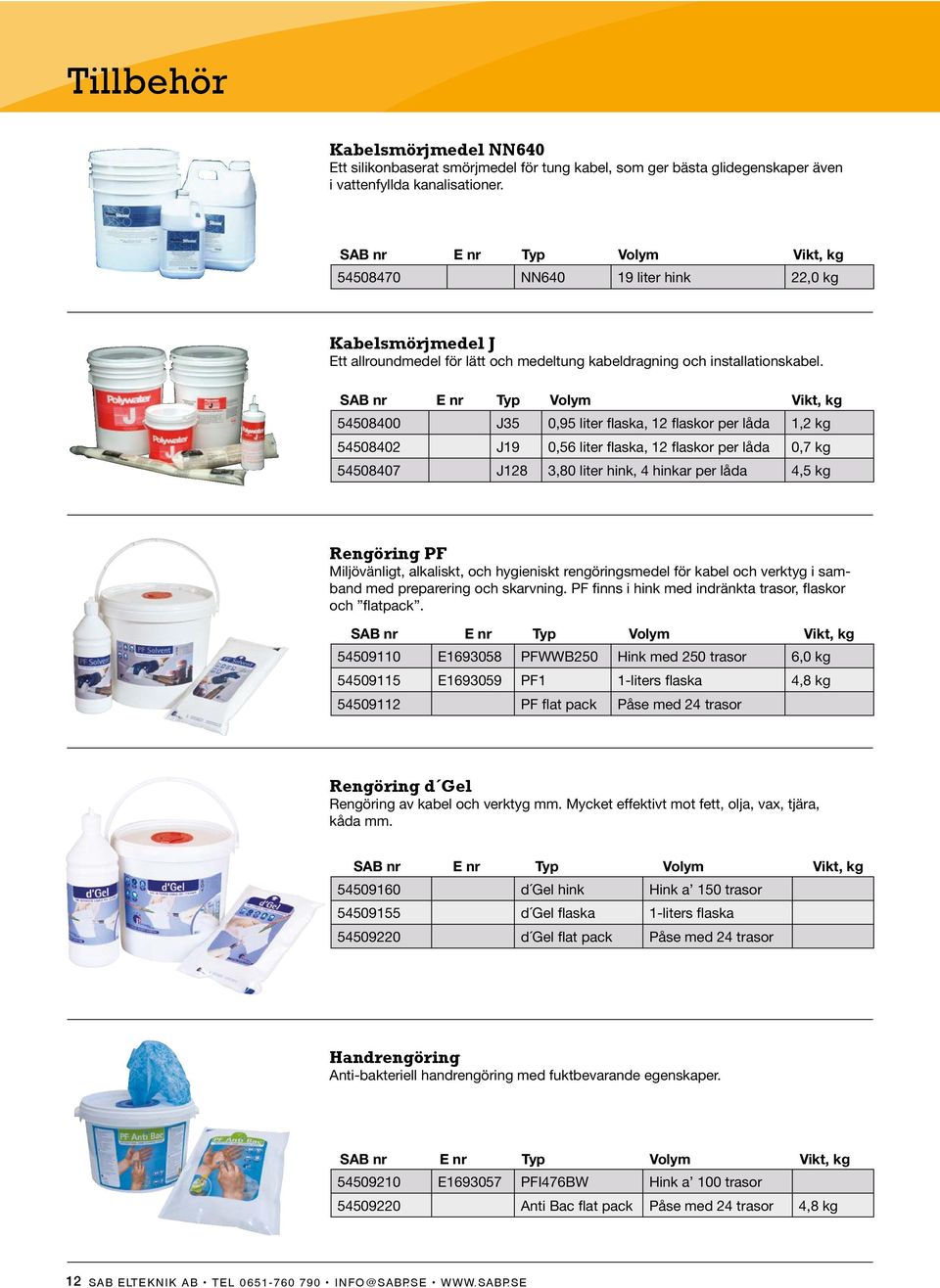

12 tillbehör Kabelsmörjmedel NN640 Ett silikonbaserat smörjmedel för tung kabel, som ger bästa glidegenskaper även i vattenfyllda kanalisationer. SAB nr E nr Typ Volym Vikt, kg NN liter hink 22,0 kg Kabelsmörjmedel J Ett allroundmedel för lätt och medeltung kabeldragning och installationskabel. SAB nr E nr Typ Volym Vikt, kg J35 0,95 liter flaska, 12 flaskor per låda 1,2 kg J19 0,56 liter flaska, 12 flaskor per låda 0,7 kg J128 3,80 liter hink, 4 hinkar per låda 4,5 kg Rengöring PF Miljövänligt, alkaliskt, och hygieniskt rengöringsmedel för kabel och verktyg i samband med preparering och skarvning. PF finns i hink med indränkta trasor, flaskor och flatpack. SAB nr E nr Typ Volym Vikt, kg E PFWWB250 Hink med 250 trasor 6,0 kg E PF1 1-liters flaska 4,8 kg PF flat pack Påse med 24 trasor Rengöring d Gel Rengöring av kabel och verktyg mm. Mycket effektivt mot fett, olja, vax, tjära, kåda mm. SAB nr E nr Typ Volym Vikt, kg d Gel hink Hink a 150 trasor d Gel flaska 1-liters flaska d Gel flat pack Påse med 24 trasor Handrengöring Anti-bakteriell handrengöring med fuktbevarande egenskaper. SAB nr E nr Typ Volym Vikt, kg E PFI476BW Hink a 100 trasor Anti Bac flat pack Påse med 24 trasor 4,8 kg 12

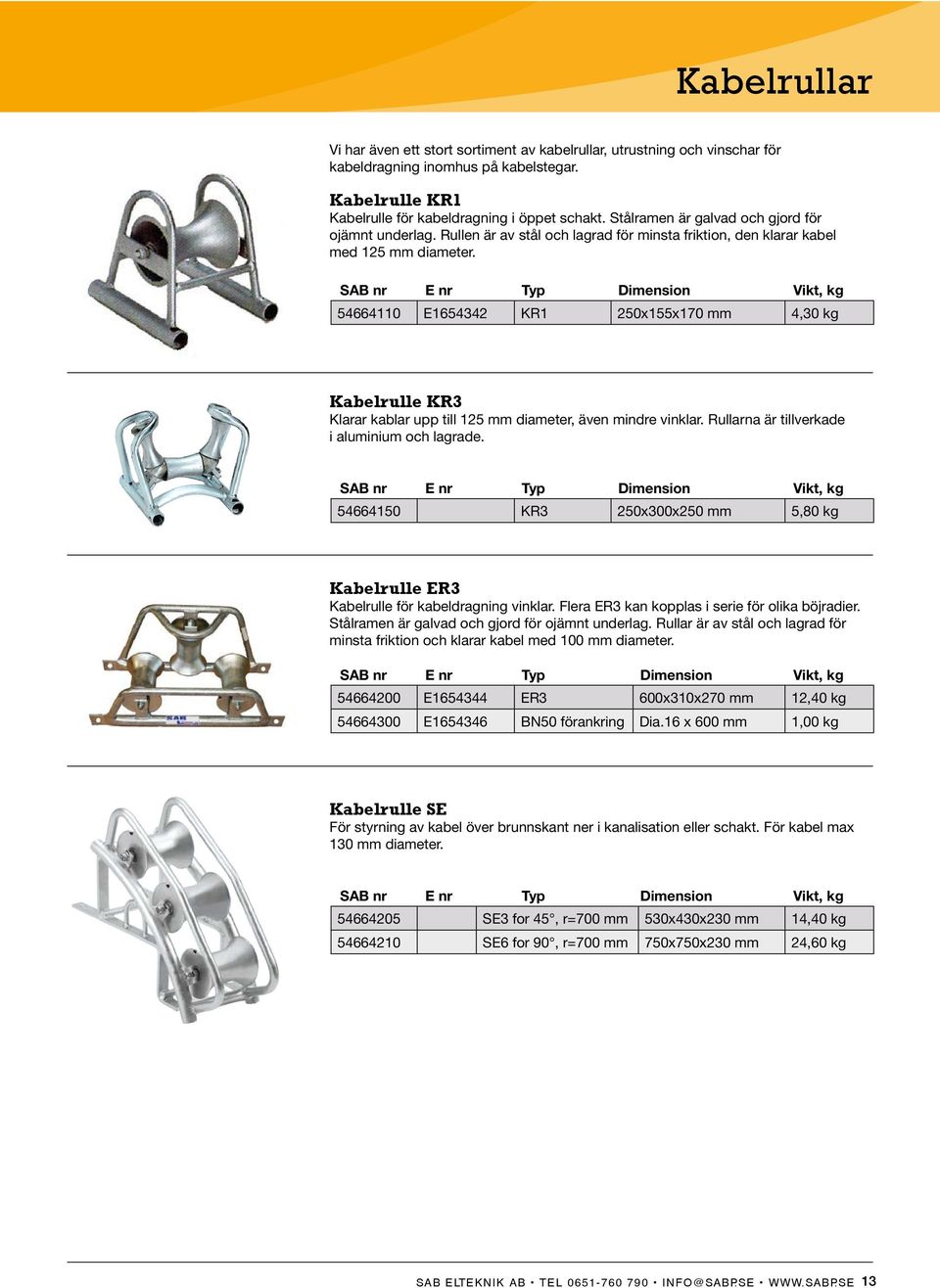

13 kabelrullar Vi har även ett stort sortiment av kabelrullar, utrustning och vinschar för kabeldragning inomhus på kabelstegar. Kabelrulle KR1 Kabelrulle för kabeldragning i öppet schakt. Stålramen är galvad och gjord för ojämnt underlag. Rullen är av stål och lagrad för minsta friktion, den klarar kabel med 125 mm diameter E KR1 250x155x170 mm 4,30 kg Kabelrulle KR3 Klarar kablar upp till 125 mm diameter, även mindre vinklar. Rullarna är tillverkade i aluminium och lagrade KR3 250x300x250 mm 5,80 kg Kabelrulle ER3 Kabelrulle för kabeldragning vinklar. Flera ER3 kan kopplas i serie för olika böjradier. Stålramen är galvad och gjord för ojämnt underlag. Rullar är av stål och lagrad för minsta friktion och klarar kabel med 100 mm diameter E ER3 600x310x270 mm 12,40 kg E BN50 förankring Dia.16 x 600 mm 1,00 kg Kabelrulle SE För styrning av kabel över brunnskant ner i kanalisation eller schakt. För kabel max 130 mm diameter SE3 for 45, r=700 mm 530x430x230 mm 14,40 kg SE6 for 90, r=700 mm 750x750x230 mm 24,60 kg 13

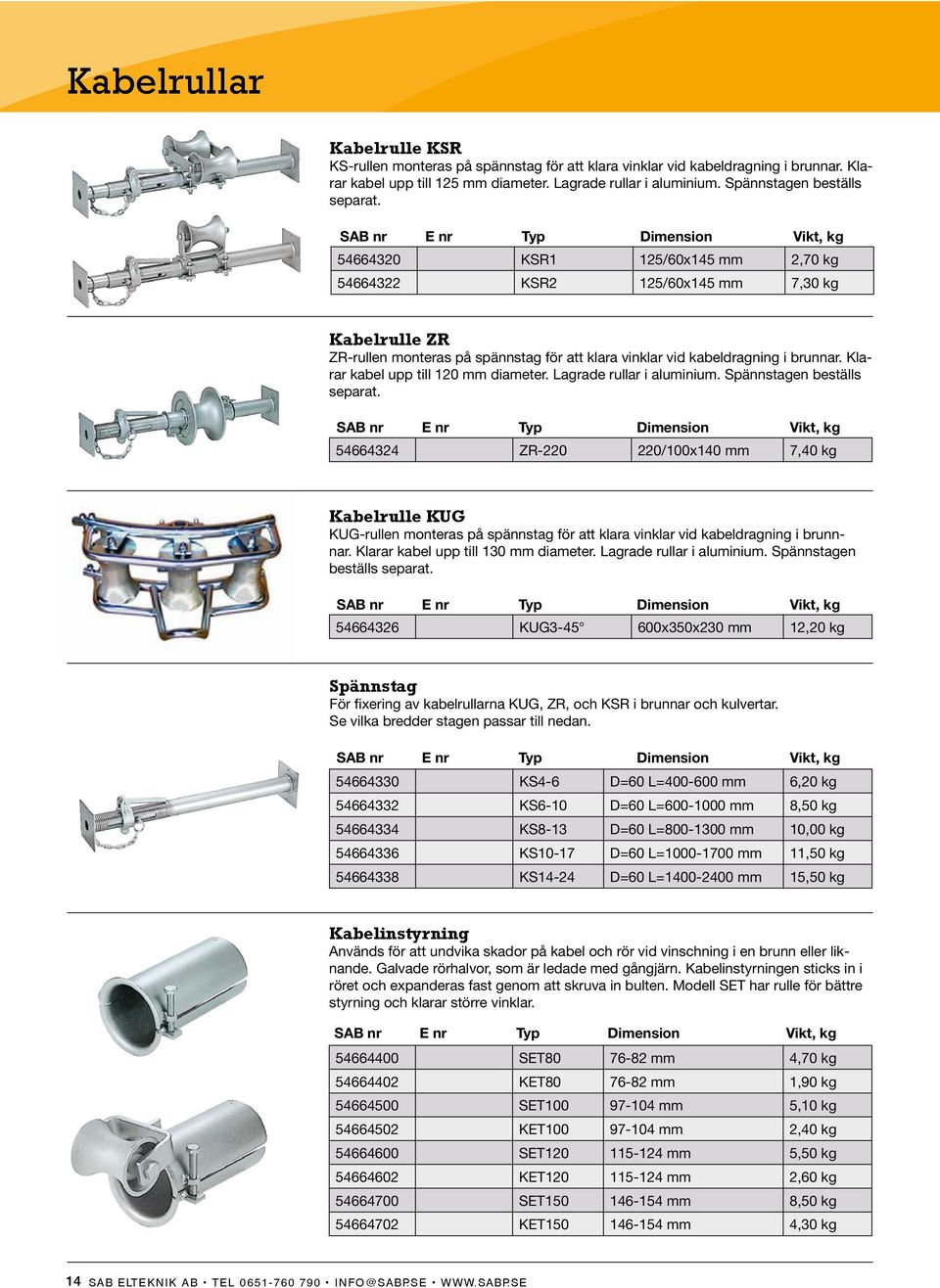

14 kabelrullar Kabelrulle KSR KS-rullen monteras på spännstag för att klara vinklar vid kabeldragning i brunnar. Klarar kabel upp till 125 mm diameter. Lagrade rullar i aluminium. Spännstagen beställs separat KSR1 125/60x145 mm 2,70 kg KSR2 125/60x145 mm 7,30 kg Kabelrulle ZR ZR-rullen monteras på spännstag för att klara vinklar vid kabeldragning i brunnar. Klarar kabel upp till 120 mm diameter. Lagrade rullar i aluminium. Spännstagen beställs separat ZR /100x140 mm 7,40 kg Kabelrulle KUG KUG-rullen monteras på spännstag för att klara vinklar vid kabeldragning i brunnnar. Klarar kabel upp till 130 mm diameter. Lagrade rullar i aluminium. Spännstagen beställs separat KUG x350x230 mm 12,20 kg Spännstag För fixering av kabelrullarna KUG, ZR, och KSR i brunnar och kulvertar. Se vilka bredder stagen passar till nedan KS4-6 D=60 L= mm 6,20 kg KS6-10 D=60 L= mm 8,50 kg KS8-13 D=60 L= mm 10,00 kg KS10-17 D=60 L= mm 11,50 kg KS14-24 D=60 L= mm 15,50 kg Kabelinstyrning Används för att undvika skador på kabel och rör vid vinschning i en brunn eller liknande. Galvade rörhalvor, som är ledade med gångjärn. Kabelinstyrningen sticks in i röret och expanderas fast genom att skruva in bulten. Modell SET har rulle för bättre styrning och klarar större vinklar SET mm 4,70 kg KET mm 1,90 kg SET mm 5,10 kg KET mm 2,40 kg SET mm 5,50 kg KET mm 2,60 kg SET mm 8,50 kg KET mm 4,30 kg 14

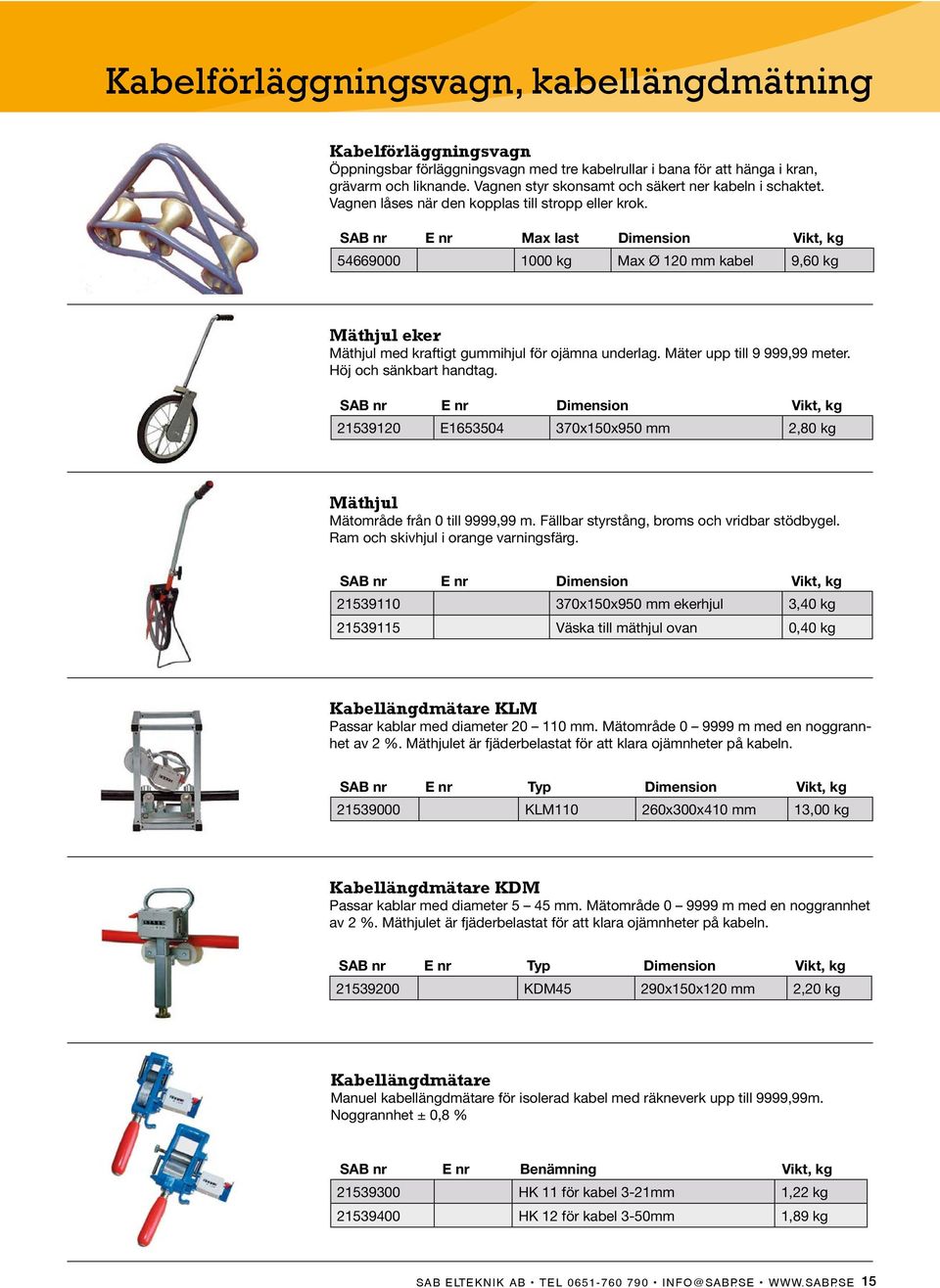

15 kabelförläggningsvagn, kabellängdmätning Kabelförläggningsvagn Öppningsbar förläggningsvagn med tre kabelrullar i bana för att hänga i kran, grävarm och liknande. Vagnen styr skonsamt och säkert ner kabeln i schaktet. Vagnen låses när den kopplas till stropp eller krok. SAB nr E nr Max last Dimension Vikt, kg kg Max Ø 120 mm kabel 9,60 kg Mäthjul eker Mäthjul med kraftigt gummihjul för ojämna underlag. Mäter upp till 9 999,99 meter. Höj och sänkbart handtag. SAB nr E nr Dimension Vikt, kg E x150x950 mm 2,80 kg Mäthjul Mätområde från 0 till 9999,99 m. Fällbar styrstång, broms och vridbar stödbygel. Ram och skivhjul i orange varningsfärg. SAB nr E nr Dimension Vikt, kg x150x950 mm ekerhjul 3,40 kg Väska till mäthjul ovan 0,40 kg Kabellängdmätare KLM Passar kablar med diameter mm. Mätområde m med en noggrannhet av 2 %. Mäthjulet är fjäderbelastat för att klara ojämnheter på kabeln KLM x300x410 mm 13,00 kg Kabellängdmätare KDM Passar kablar med diameter 5 45 mm. Mätområde m med en noggrannhet av 2 %. Mäthjulet är fjäderbelastat för att klara ojämnheter på kabeln KDM45 290x150x120 mm 2,20 kg Kabellängdmätare Manuel kabellängdmätare för isolerad kabel med räkneverk upp till 9999,99m. Noggrannhet ± 0,8 % SAB nr E nr Benämning Vikt, kg HK 11 för kabel 3-21mm 1,22 kg HK 12 för kabel 3-50mm 1,89 kg 15

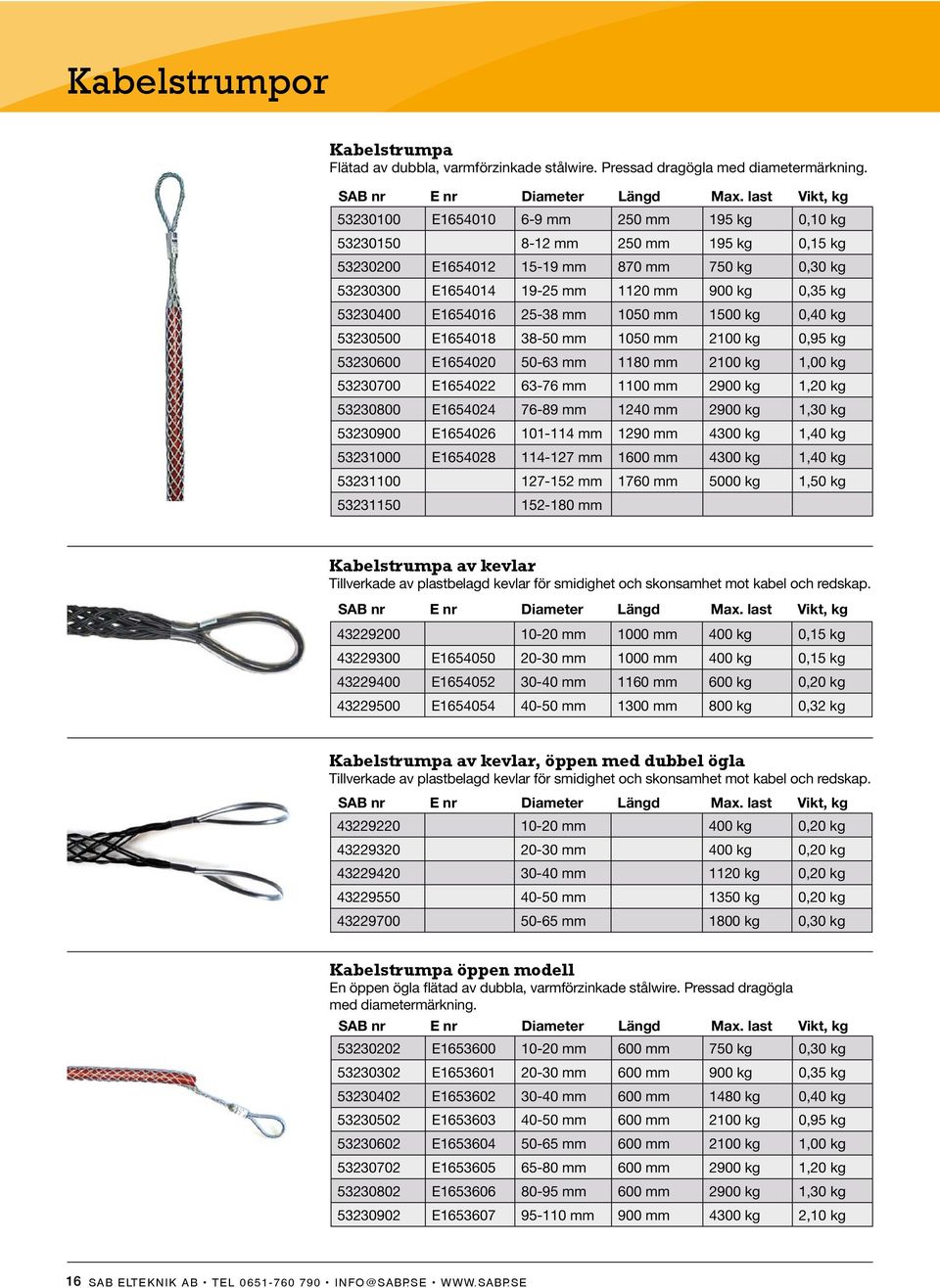

16 kabelstrumpor Kabelstrumpa Flätad av dubbla, varmförzinkade stålwire. Pressad dragögla med diametermärkning. SAB nr E nr Diameter Längd Max. last Vikt, kg E mm 250 mm 195 kg 0,10 kg mm 250 mm 195 kg 0,15 kg E mm 870 mm 750 kg 0,30 kg E mm 1120 mm 900 kg 0,35 kg E mm 1050 mm 1500 kg 0,40 kg E mm 1050 mm 2100 kg 0,95 kg E mm 1180 mm 2100 kg 1,00 kg E mm 1100 mm 2900 kg 1,20 kg E mm 1240 mm 2900 kg 1,30 kg E mm 1290 mm 4300 kg 1,40 kg E mm 1600 mm 4300 kg 1,40 kg mm 1760 mm 5000 kg 1,50 kg mm Kabelstrumpa av kevlar Tillverkade av plastbelagd kevlar för smidighet och skonsamhet mot kabel och redskap. SAB nr E nr Diameter Längd Max. last Vikt, kg mm 1000 mm 400 kg 0,15 kg E mm 1000 mm 400 kg 0,15 kg E mm 1160 mm 600 kg 0,20 kg E mm 1300 mm 800 kg 0,32 kg Kabelstrumpa av kevlar, öppen med dubbel ögla Tillverkade av plastbelagd kevlar för smidighet och skonsamhet mot kabel och redskap. SAB nr E nr Diameter Längd Max. last Vikt, kg mm 400 kg 0,20 kg mm 400 kg 0,20 kg mm 1120 kg 0,20 kg mm 1350 kg 0,20 kg mm 1800 kg 0,30 kg Kabelstrumpa öppen modell En öppen ögla flätad av dubbla, varmförzinkade stålwire. Pressad dragögla med diametermärkning. SAB nr E nr Diameter Längd Max. last Vikt, kg E mm 600 mm 750 kg 0,30 kg E mm 600 mm 900 kg 0,35 kg E mm 600 mm 1480 kg 0,40 kg E mm 600 mm 2100 kg 0,95 kg E mm 600 mm 2100 kg 1,00 kg E mm 600 mm 2900 kg 1,20 kg E mm 600 mm 2900 kg 1,30 kg E mm 900 mm 4300 kg 2,10 kg 16

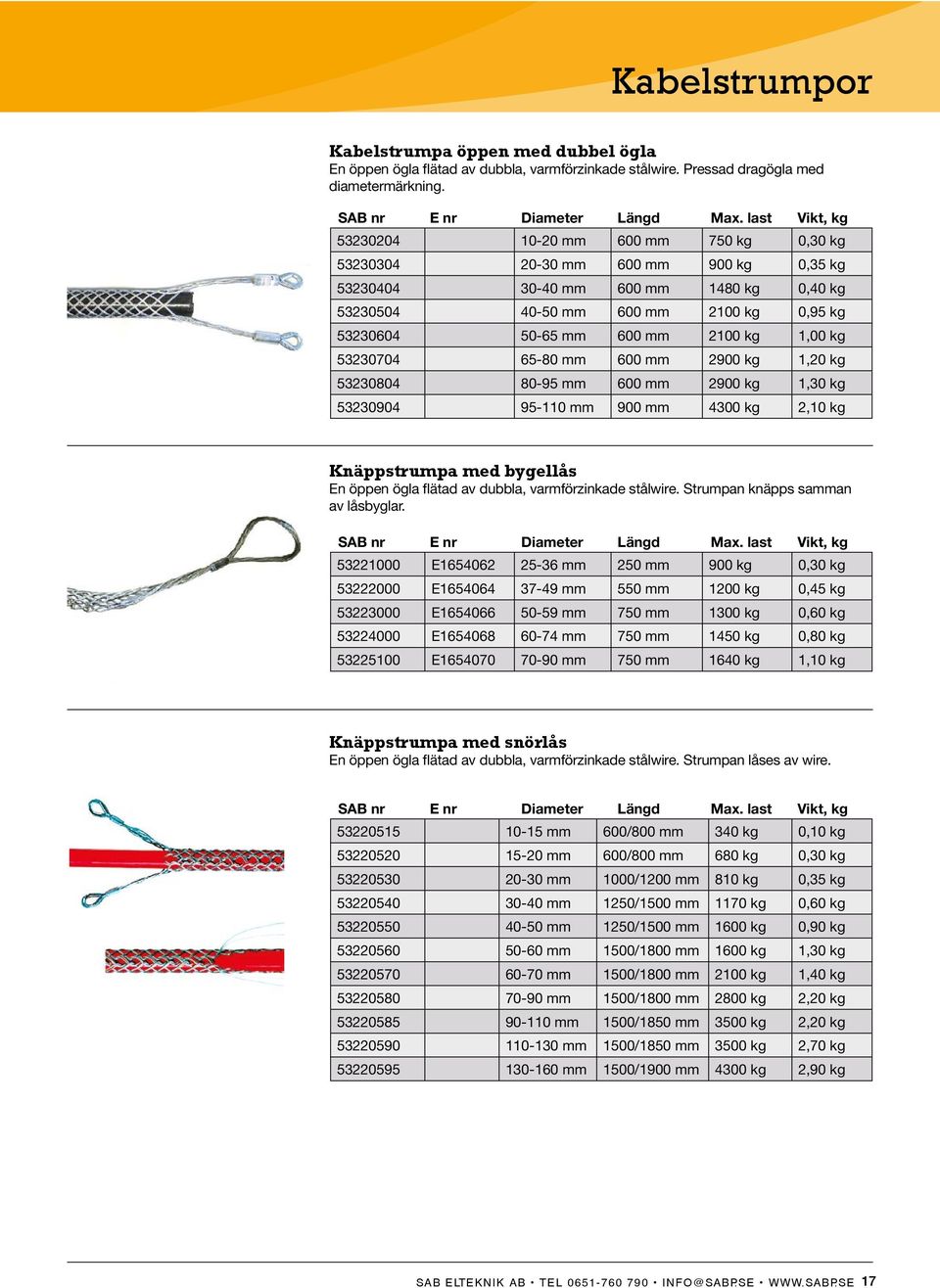

17 kabelstrumpor Kabelstrumpa öppen med dubbel ögla En öppen ögla flätad av dubbla, varmförzinkade stålwire. Pressad dragögla med diametermärkning. SAB nr E nr Diameter Längd Max. last Vikt, kg mm 600 mm 750 kg 0,30 kg mm 600 mm 900 kg 0,35 kg mm 600 mm 1480 kg 0,40 kg mm 600 mm 2100 kg 0,95 kg mm 600 mm 2100 kg 1,00 kg mm 600 mm 2900 kg 1,20 kg mm 600 mm 2900 kg 1,30 kg mm 900 mm 4300 kg 2,10 kg Knäppstrumpa med bygellås En öppen ögla flätad av dubbla, varmförzinkade stålwire. Strumpan knäpps samman av låsbyglar. SAB nr E nr Diameter Längd Max. last Vikt, kg E mm 250 mm 900 kg 0,30 kg E mm 550 mm 1200 kg 0,45 kg E mm 750 mm 1300 kg 0,60 kg E mm 750 mm 1450 kg 0,80 kg E mm 750 mm 1640 kg 1,10 kg Knäppstrumpa med snörlås En öppen ögla flätad av dubbla, varmförzinkade stålwire. Strumpan låses av wire. SAB nr E nr Diameter Längd Max. last Vikt, kg mm 600/800 mm 340 kg 0,10 kg mm 600/800 mm 680 kg 0,30 kg mm 1000/1200 mm 810 kg 0,35 kg mm 1250/1500 mm 1170 kg 0,60 kg mm 1250/1500 mm 1600 kg 0,90 kg mm 1500/1800 mm 1600 kg 1,30 kg mm 1500/1800 mm 2100 kg 1,40 kg mm 1500/1800 mm 2800 kg 2,20 kg mm 1500/1850 mm 3500 kg 2,20 kg mm 1500/1850 mm 3500 kg 2,70 kg mm 1500/1900 mm 4300 kg 2,90 kg 17

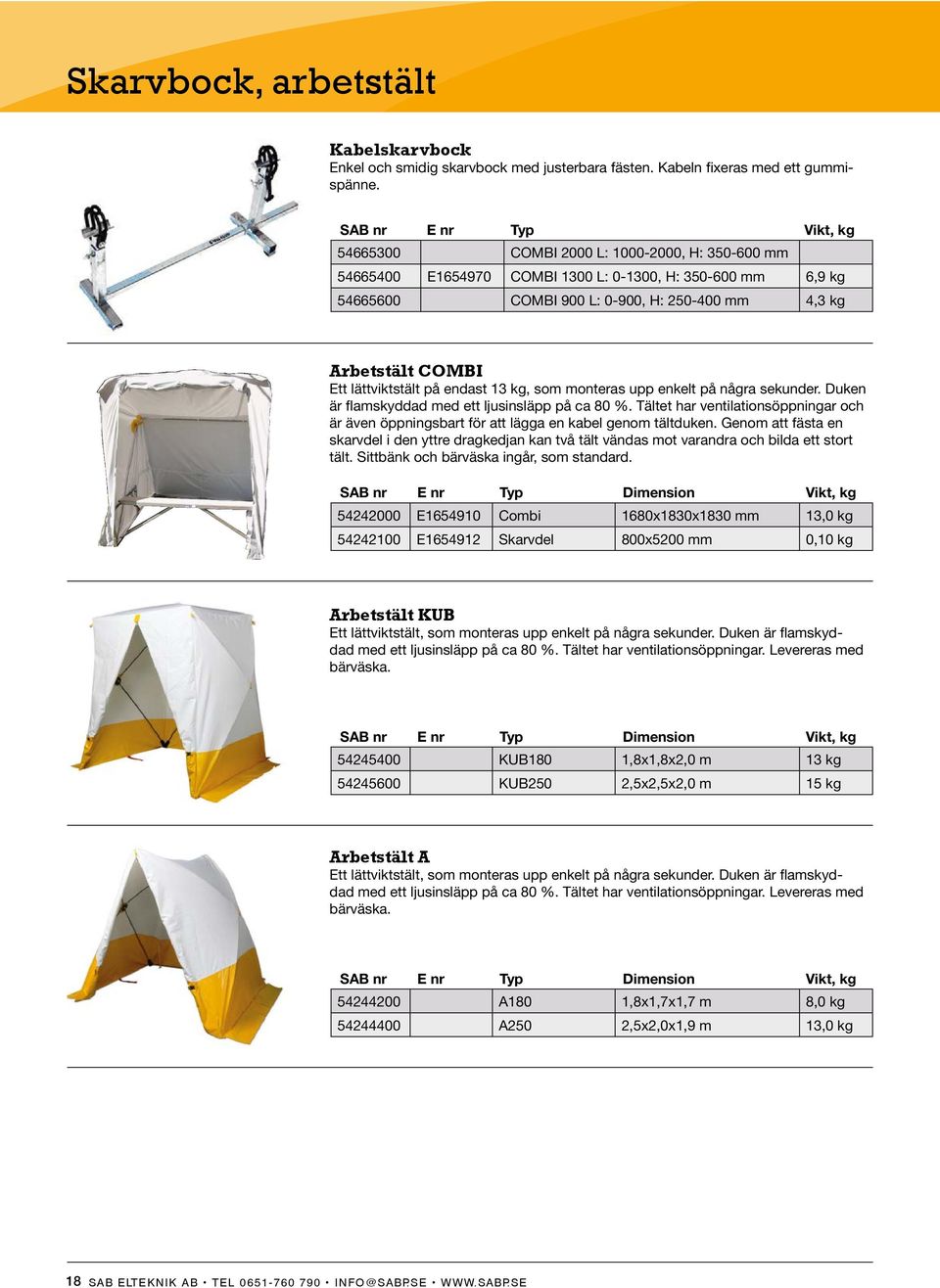

18 Skarvbock, arbetstält Kabelskarvbock Enkel och smidig skarvbock med justerbara fästen. Kabeln fixeras med ett gummispänne. SAB nr E nr Typ Vikt, kg COMBI 2000 L: , H: mm E COMBI 1300 L: , H: mm 6,9 kg COMBI 900 L: 0-900, H: mm 4,3 kg Arbetstält COMBI Ett lättviktstält på endast 13 kg, som monteras upp enkelt på några sekunder. Duken är flamskyddad med ett ljusinsläpp på ca 80 %. Tältet har ventilationsöppningar och är även öppningsbart för att lägga en kabel genom tältduken. Genom att fästa en skarvdel i den yttre dragkedjan kan två tält vändas mot varandra och bilda ett stort tält. Sittbänk och bärväska ingår, som standard E Combi 1680x1830x1830 mm 13,0 kg E Skarvdel 800x5200 mm 0,10 kg Arbetstält KUB Ett lättviktstält, som monteras upp enkelt på några sekunder. Duken är flamskyddad med ett ljusinsläpp på ca 80 %. Tältet har ventilationsöppningar. Levereras med bärväska KUB180 1,8x1,8x2,0 m 13 kg KUB250 2,5x2,5x2,0 m 15 kg Arbetstält A Ett lättviktstält, som monteras upp enkelt på några sekunder. Duken är flamskyddad med ett ljusinsläpp på ca 80 %. Tältet har ventilationsöppningar. Levereras med bärväska A180 1,8x1,7x1,7 m 8,0 kg A250 2,5x2,0x1,9 m 13,0 kg 18

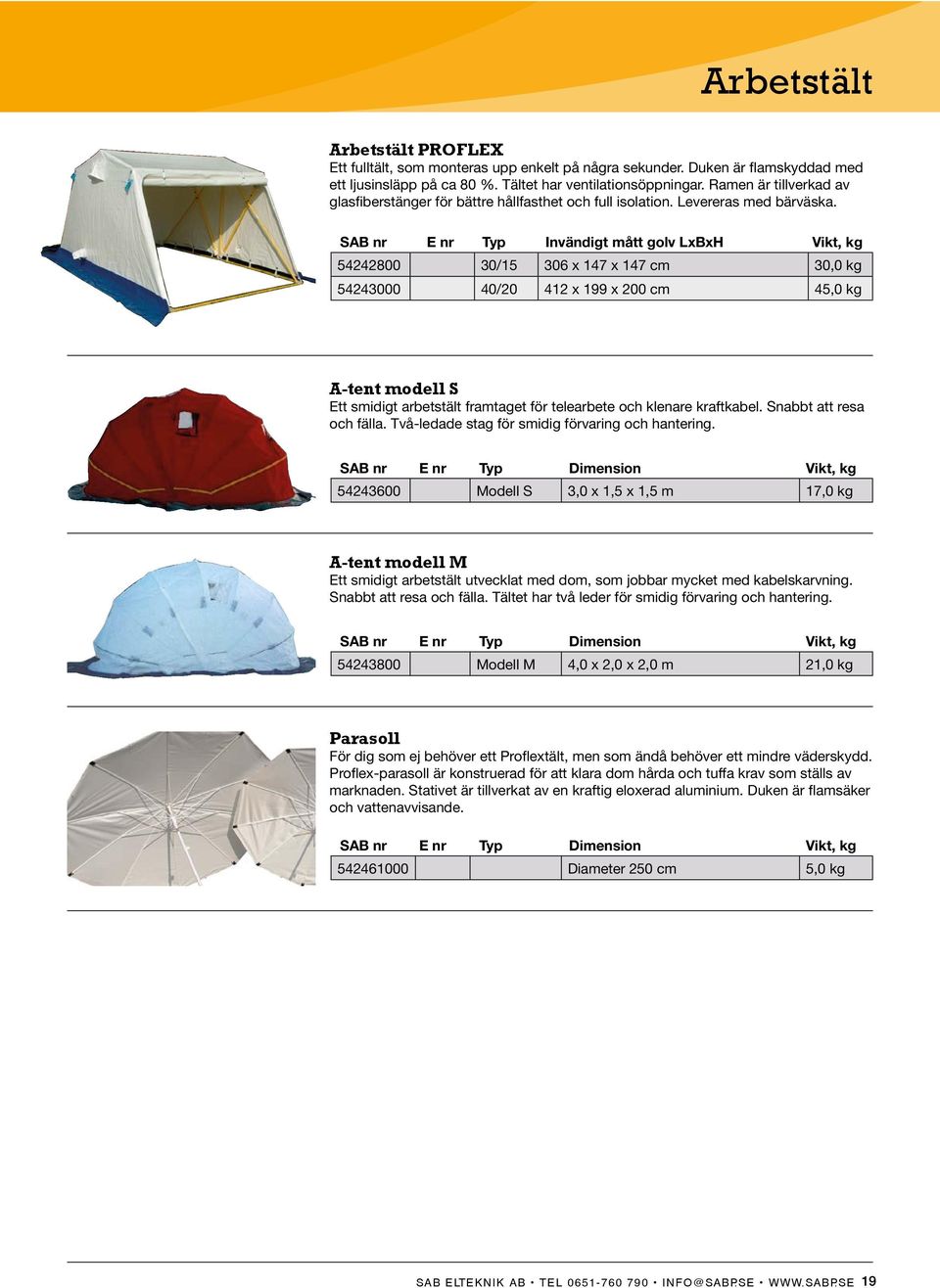

19 arbetstält Arbetstält PROFLEX Ett fulltält, som monteras upp enkelt på några sekunder. Duken är flamskyddad med ett ljusinsläpp på ca 80 %. Tältet har ventilationsöppningar. Ramen är tillverkad av glasfiberstänger för bättre hållfasthet och full isolation. Levereras med bärväska. SAB nr E nr Typ Invändigt mått golv LxBxH Vikt, kg / x 147 x 147 cm 30,0 kg / x 199 x 200 cm 45,0 kg A-tent modell S Ett smidigt arbetstält framtaget för telearbete och klenare kraftkabel. Snabbt att resa och fälla. Två-ledade stag för smidig förvaring och hantering Modell S 3,0 x 1,5 x 1,5 m 17,0 kg A-tent modell M Ett smidigt arbetstält utvecklat med dom, som jobbar mycket med kabelskarvning. Snabbt att resa och fälla. Tältet har två leder för smidig förvaring och hantering Modell M 4,0 x 2,0 x 2,0 m 21,0 kg Parasoll För dig som ej behöver ett Proflextält, men som ändå behöver ett mindre väderskydd. Proflex-parasoll är konstruerad för att klara dom hårda och tuffa krav som ställs av marknaden. Stativet är tillverkat av en kraftig eloxerad aluminium. Duken är flamsäker och vattenavvisande Diameter 250 cm 5,0 kg 19

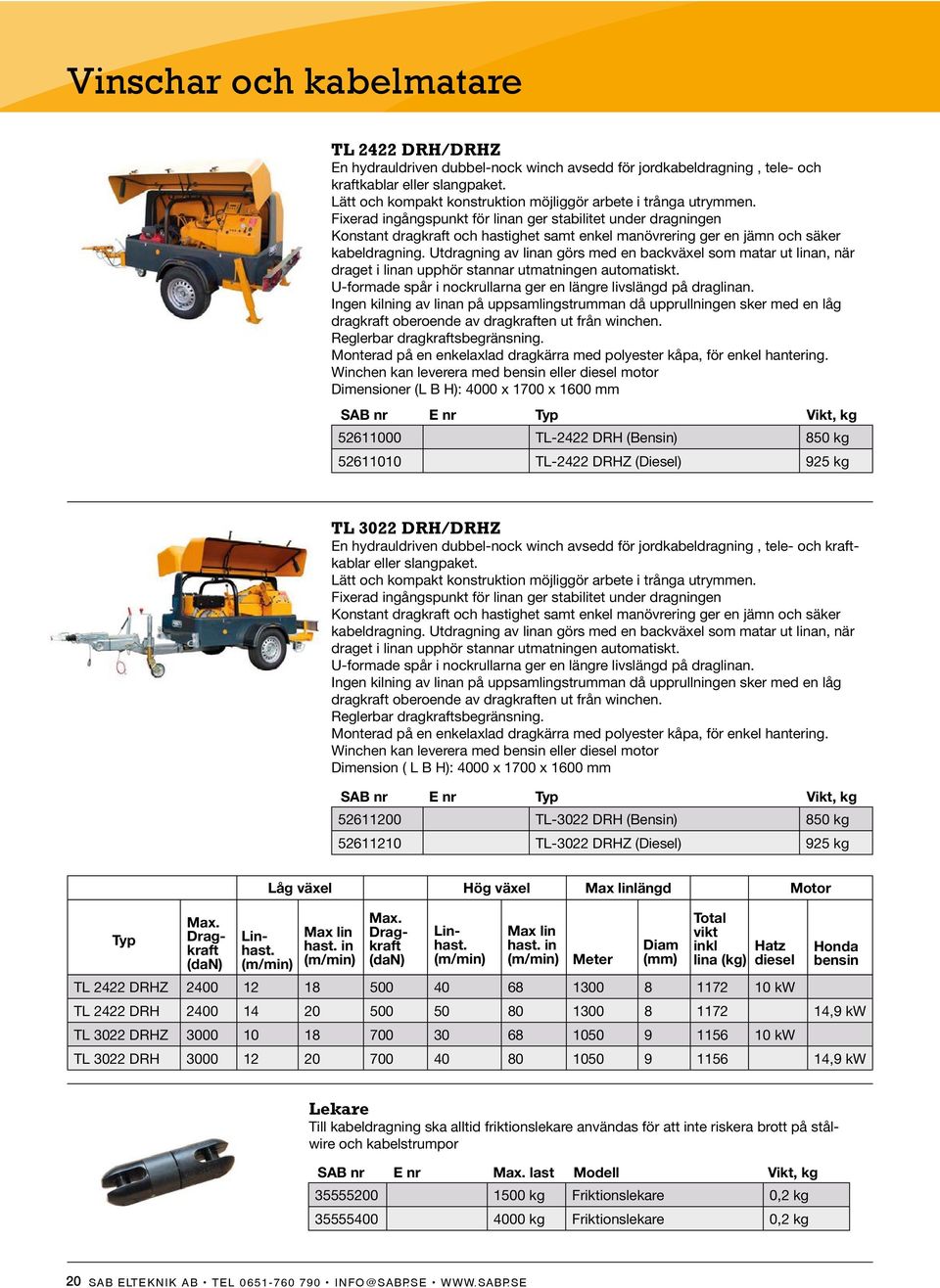

20 Vinschar och kabelmatare TL 2422 DRH/DRHZ En hydrauldriven dubbel-nock winch avsedd för jordkabeldragning, tele- och kraftkablar eller slangpaket. Lätt och kompakt konstruktion möjliggör arbete i trånga utrymmen. Fixerad ingångspunkt för linan ger stabilitet under dragningen Konstant dragkraft och hastighet samt enkel manövrering ger en jämn och säker kabeldragning. Utdragning av linan görs med en backväxel som matar ut linan, när draget i linan upphör stannar utmatningen automatiskt. U-formade spår i nockrullarna ger en längre livslängd på draglinan. Ingen kilning av linan på uppsamlingstrumman då upprullningen sker med en låg dragkraft oberoende av dragkraften ut från winchen. Reglerbar dragkraftsbegränsning. Monterad på en enkelaxlad dragkärra med polyester kåpa, för enkel hantering. Winchen kan leverera med bensin eller diesel motor Dimensioner (L B H): 4000 x 1700 x 1600 mm SAB nr E nr Typ Vikt, kg TL-2422 DRH (Bensin) 850 kg TL-2422 DRHZ (Diesel) 925 kg TL 3022 DRH/DRHZ En hydrauldriven dubbel-nock winch avsedd för jordkabeldragning, tele- och kraftkablar eller slangpaket. Lätt och kompakt konstruktion möjliggör arbete i trånga utrymmen. Fixerad ingångspunkt för linan ger stabilitet under dragningen Konstant dragkraft och hastighet samt enkel manövrering ger en jämn och säker kabeldragning. Utdragning av linan görs med en backväxel som matar ut linan, när draget i linan upphör stannar utmatningen automatiskt. U-formade spår i nockrullarna ger en längre livslängd på draglinan. Ingen kilning av linan på uppsamlingstrumman då upprullningen sker med en låg dragkraft oberoende av dragkraften ut från winchen. Reglerbar dragkraftsbegränsning. Monterad på en enkelaxlad dragkärra med polyester kåpa, för enkel hantering. Winchen kan leverera med bensin eller diesel motor Dimension ( L B H): 4000 x 1700 x 1600 mm SAB nr E nr Typ Vikt, kg TL-3022 DRH (Bensin) 850 kg TL-3022 DRHZ (Diesel) 925 kg Typ Max. Dragkraft (dan) Linhast. (m/min) Låg växel Hög växel Max linlängd Motor Max lin hast. in (m/min) Max. Dragkraft (dan) Linhast. (m/min) Max lin hast. in (m/min) Meter Diam (mm) Total vikt inkl lina (kg) Hatz diesel TL 2422 DRHZ kw TL 2422 DRH ,9 kw TL 3022 DRHZ kw Honda bensin TL 3022 DRH ,9 kw Lekare Till kabeldragning ska alltid friktionslekare användas för att inte riskera brott på stålwire och kabelstrumpor SAB nr E nr Max. last Modell Vikt, kg kg Friktionslekare 0,2 kg kg Friktionslekare 0,2 kg 20

21 Vinschar och kabelmatare Combivinsch 1000/2000 En hydrauldriven nock vinsch för luftledning eller jordkabeldragning. Vid dragning av luftledning används en syntetisk draglina och en stållina vid jordkabeldragning. Full dragkraft är alltid tillgänglig tack vare nock systemet. Reglage för steglös dragkraft och hastighets reglering. Draglinan kan lätt lindas av eller på nockhjulen, som är öppen åt sidan. Lintrumman kan lätt demonteras. Maskinen är försedd med manuellt reglerbar linspridare. Dragkraft/Hastighet: Lågväxel 20 kn (2000 kp)/ 30 m/min Högväxel 10kN (1000 kp) / 60 m/min Längd: 2350 mm Bredd: 1550 mm Höjd utan trumma: 1200 mm Höjd med trumma: 1475 mm Vikt (utan trumma): 340 kg Vikt trumma med 8 mm / 1000 m: 50 kg (syntetlina) 8 mm / 600 m: 140 kg (stållina) Motor: Fyrtakts bensinmotor, Honda 13 hp. Elstart. Kulkoppling: 50 mm (kula) Hjul axel: 500 kg AL-KO fjädrande hjulaxel utan broms SAB nr E nr Benämning Vikt, kg Combivinsch 1000/ kg Polyass stålwire, 8 mm x 600 m 140 kg Polystar rep, 8 mm, 1400 kg 21

22 Vinschar och kabelmatare Nockvinsch 150 Smidig Nockvinsch på ram för att enkelt placera över brunn eller att fästa på mark. Vinschen lämpar sig för dragning av kabel på kortare sträckor under vägar, över tomter mm eller att dra ut wire från en större vinsch vid tunga kabelarbeten. Drivs av en Honda 3,5 hp bensinmotor och ger en dragkraft på 150 kg. Dimension: 640x640x450mm Utrustad med nödstopp, läs manual noggrant innan användning. SAB nr E nr Typ Max dragkraft Vikt, kg kg 27,0 kg Kabelmatare DF 6 Fördelar att använda kabelmatare: Specifikationer DF-6 SAB nr Typ Tryckkraft Övrigt Vikt, kg DF6-HB 6,0 kn 6-21 m/s, mm diameter 103,0 kg Bensindrivet hydraulaggregat till DF-6, Honda 6,3 kw meter hydraulslang med ventilreglage Tryckrulle DF6 R17 (small) för kabeldiameter mm Tryckrulle DF6 R33 (medium) för kabeldiameter mm Tryckrulle DF6 (bred) för kabeldiameter mm Slanghållare till DF6 (för infästning mot kanalisationen) Räkneverk till DF Hydraulreglage för 2-vägs körning (fram/back) till DF6 22

23 Stolpredskap Bergborr COBRA-COMBI Kombinerad borr-, spett- och slagmaskin med låg bullernivå. Avvibrerande handtag, kraftuttag för 18 mejslar. Automatisk tomgång i viloläge. Låsbart gaspådrag. SAB nr E nr Typ Vikt, kg E Motorborr Cobra Combi 26,0 kg Bergborr COBRA-COMBI Bergborr med stoppkrage, nacke 22 x 108 mm. SAB nr E nr Dubb Borrdim. Vikt, kg E x175 23x300/175 1,20 kg E x250 29x400/250 1,70 kg Slagnacke för Jordspett SAB nr E nr Längd mm Vikt, kg mm 2,50 kg Borrknatte Bensindriven borrmaskin, som fungerar i alla arbetslägen. Snabbchuck 2-13 mm, ½. 1,4 hk 2-takt. Borrhastighet rpm. Tankvolym 0,60 liter. Cirka 50 min. gångtid. SAB nr E nr Typ Vikt, kg E TED262 4,0 kg E Låda 3,0 kg Träborrar Självmatande träspiralborrar i hög stålkvalitet. SAB nr E nr Diameter, mm Längd, mm Vikt, kg E ,12 kg E ,15 kg E ,15 kg E ,18 kg E ,22 kg E ,30 kg E ,33 kg Märlutdragare Smidigt verktyg med god utväxling för att demontera stagmärlor i kraft- och telestolpar. SAB nr E nr Typ Vikt Märlutdragare 0,5 kg Märlutdragare 0,5 kg 23

24 Stagsträckshållare Stagsträckshållare Monteras under stagöglan eller stagskruven och kopplas till Lug All eller liknande. El-förzinkad. SAB nr E nr För stag Vikt, kg E mm² 0,30 kg mm förlängning, mm² 0,80 kg Stagsträckshållare Rak Monteras på den rakkilade stagskruvens kilhus. På så sätt sträcks den upp när man spänner in staget och man minskar efterjusteringen. El-förzinkad. SAB nr E nr Typ Vikt, kg E Rakkilad stagsträckshållare, mm² 1,00 kg Stagsträckshållare RIKU Monteras under stagöglan eller stagskruven och kopplas till Lug All eller liknande, el-förzinkad. Passar mot dia. 16, 18 och 20 mm ögla. SAB nr E nr För stag Vikt, kg Stagsträckshållare RIKU 0,90 kg Stagsträckshållare med klämbackar El-förzinkad. SAB nr E nr För stag Vikt, kg mm² 1,50 kg E mm² 5,20 kg 24

25 lindragning Kabelstrumpa av kevlar Tillverkade av plastbelagd kevlar för smidighet och skonsamhet mot kabel och redskap. SAB nr E nr Diameter Längd Max. last Vikt, kg mm 400 kg 0,15 kg E mm 400 kg 0,15 kg E mm 600 kg 0,20 kg E mm 800 kg 0,32 kg Dragstrumpor för lina Trippelslagen dragstrumpa för höga dragkrafter. Tillverkad i galvad ståltråd. Mjuk dragögla för att gå lätt igenom vagnar. Konisk styrning mot linänden. SAB nr E nr Diameter Max. last Längd Vikt, kg E mm 750 kg 650 mm 0,20 kg E mm 1100 kg 825 mm 0,40 kg E mm 1650 kg 1025 mm 0,70 kg E mm 2400 kg 1300 mm 1,40 kg E mm 3250 kg 1400 mm 1,80 kg E mm 3750 kg 1400 mm 2,10 kg E mm 5000 kg 1400 mm 3,70 kg Skarvstrumpa Två dragstrumpor för lina med wire mellan (inte lekare, som på bild). Slagna i tre steg trippel-, dubbel- och enkel wire för bästa gripförmåga och hög dragkraft. SAB nr E nr Diameter Max. last Vikt, kg E mm 550 kg 0,50 kg E mm 850 kg 0,80 kg E mm 1700 kg 1,50 kg Vinkellinvagn Passar isolatornacke mm och linor upp till 329 mm². När linvagnen lossas glider den bakåt och linan lägger sig på plats mot isolatorn. Passar isolatornacke mm och linor upp till 329 mm² med två olika funktioner Modell 2660 När linvagnen lossas glider den bakåt och linan lägger sig på plats mot isolatorn. Modell 2650 Här är linhjulen ledade och linan läggs på plats innan vagnen lossas från isolatorn SAB nr E nr Typ Vikt, kg E Vinkelvagn ,00 kg Vinkelvagn ,00 kg 25

26 lindragning Topplinvagn Passar isolatornacke mm. Snabbjusterad. Klarar 300 kg tryck, max 329 mm² lina. Genom att lossa och vrida vagnen läggs linan automatiskt ned på isolatorn. SAB nr E nr Dimension Vikt, kg E x210x230 mm 3,90 kg Linvagn Snille Universal linvagn med fäste mot kläpp eller krok. Tillverkat i aluminium. Användbar för alla typer av lindragning. 800 kg max. last. SAB nr E nr Dimension Vikt, kg E x120x100 4,20 kg Regelfäste Snille Placeras på regel intill isolatorn. Snillevagnen kan monteras i olika vinklar. Fästet kan också användas runt stolpe i samband med hängkabelarbeten. SAB nr E nr Max. last Dimension Vikt, kg E kg 140x105x90 mm 1,60 kg Inspänningslinvagn Linvagn för enkel och exakt inspänning av lina. Linan spänns upp bakom linvagnen. Isolatorkedjan lyfts upp och spännlinhållaren monteras på linan. SAB nr E nr Max. last Dimension Vikt, kg kg 150x130x90 mm 3,20 kg Hängkabelvagn med krokfäste Enkel kabelvagn för raklinje. Upphängning med syskonhakar direkt på krok. Hus av förzinkad stålram, pressgjutet aluminiumhjul med kullager. SAB nr E nr Max. last Mått hjul (B x D) Vikt, kg E kg 77 x 140 mm 2,2 kg kg 55 x 120 mm 2,2 kg 26

27 lindragning Hängkabelvagn med stolpfäste Enkel kabelvagn för raklinje och mindre vinklar. Hus av förzinkad stålram, pressgjutet aluminiumhjul med kullager. SAB nr E nr Max. last Mått hjul (B x D) Vikt, kg E kg 77 x 140 mm 5,7 kg kg 55 x 120 mm 5,7 kg Dubbel hängkabelvagn med stolpfäste Dubbel kabelvagn för stor innervinklar. Hus av förzinkad stålram, pressgjutet aluminiumhjul med kullager. SAB nr E nr Max. last Mått hjul (B x D) Vikt, kg E kg 77 x 140 mm 8,0 kg kg 55 x 120 mm 8,0 kg Yttervinkelvagn med stolpfäste Kabelvagn för raklinje och yttervinklar. Kabelvagn av förzinkad stål. Kullagrade rullar dia: 50 mm SAB nr E nr Max. last Mått hjul (B x D) Vikt, kg kg 150 x 50 mm 6,8 kg Lekare Svivlande lekare med kullager tillverkade i stål och el-förzinkade. FVD-modellerna är droppformade för att lätt gå igenom linvagnar. SAB nr E nr Max. last Dimension Vikt, kg E kg 18x80x6 mm (BxLxSW) 0,10 kg E kg 25x109x9 mm (BxLxSW) 0,30 kg E kg 45x200x22 mm (BxLxSW) 1,60 kg E kg 30x128x12 mm (BxLxSW) 0,50 kg E kg 35x137x12 mm (BxLxSW) 0,70 kg kg 40x156x14 mm (BxLxSW) 1,00 kg kg 55x187x20 mm (BxLxSW) 2,30 kg kg 60x217x23 mm (BxLxSW) 3,10 kg 27

28 lindragning Förlina POLYSTAR POLYSTAR, 3-slaget, grönt. Ett tågvirke med hög styrka i förhållande till sin vikt. Hög slitstyrka. UV-stabiliserat. Flyter i vatten. Levereras i längder om 2200 m, 1500 m och 700 m. SAB nr E nr Diameter Färg Brottstyrka Vikt E mm Grön 800 kg 22 g/m E mm Grön/Gul 800 kg 22 g/m E mm Gul 800 kg 22 g/m E mm Grön 1400 kg 30 g/m E mm Grön/Gul 1400 kg 30 g/m E mm Gul 1400 kg 30 g/m E mm Grön/Gul 2100 kg 45 g/m E mm Gul 2100 kg 45 g/m E mm Grön 2100 kg 45 g/m mm Grön 3965 kg 90 g/m mm Grön/Gul 3965 kg 90 g/m mm Gul 3965 kg 90 g/m Förlina POLY-BRAID-16 POLY-BRAID-16, 16-flätat. Dubbelflätad, försträckt, fall- och skotlina. Tillverkad av 100% polyestersilke av högsta kvalitet. Poly-Braid-16 är lätt att splitsa ihop med bl.a. wire. En smidig, slitstark och prisvärd fall-lina. UV-stabiliserad. Kinkfri. Greppvänlig. Sjunker i vatten. Vit lina med färgkoder, som tillverkas mot order. SAB nr E nr Diameter Färg Brottstyrka Vikt mm Vit 1500 kg 46 g/m mm Vit 2100 kg 71g/m Förlina D-black SAB nr E nr Typ Vikt Förlina D-black 28

29 lindragningsmaskiner Lindragingsutrustning PCW Den stolpmonterade vinschen PCW-4 är konstruerad för lättare luftledningsarbeten. Kablar och linor såsom telekablar, ADSS fiberoptiska kablar upp till 20 mm i diameter, 350 kg/km, ALUS (AMKA) upp till 4 x 120 mm2 eller AlMgSi och FeAl linor. Dragkraften är alltid konstant tack vare kapstanrullarna och kan väljas mellan 250 och 400 kg. PCW är självbromsande tack vare snäckväxel och har en säkerhetsspärr för låsning av linan. Drivs med en 6 hk Honda motor och spolar in lina med en hastighet av 40 m/min. En avgasslang leder bort avgaserna 3 meter och sänker ljudnivån. Uppfyller EC-reglementet. Levereras komplett med Drivenhet, Trumma och Spridararm. Förlinan beställs separat. SAB nr E nr Modell Vikt, kg Stolpvinsch Capstan PCW-4 83,0 kg Rep 6 mm x 700 m 30,0 kg Reptrumma 29,0 kg Delbar Skrotvinda 24,0 kg Lindragingsutrustning PDW Den stolpmonterade vinschen PDW-4 är konstruerad för lättare luftledningsarbeten. Kablar och linor såsom telekablar, ADSS fiberoptiska kablar upp till 20 mm i diameter, 350 kg/km, ALUS (AMKA) upp till 4 x 120 mm2 eller AlMgSi och FeAl linor. Linan spolas in direkt på reptrumman. PCW är självbromsande tack vare snäckväxel och har en säkerhetsspärr för låsning av linan. Drivs med en 6 hk Honda motor och spolar in lina med en hastighet av 40 m/min. En avgasslang leder bort avgaserna 3 meter och sänker ljudnivån. Uppfyller EC-reglementet. Levereras komplett med Drivenhet, Trumma och Spridararm. Förlinan beställs separat. SAB nr E nr Modell Vikt, kg Stolvinsch PDW-4 84,0 kg Rep 6 mm x 700 m 30,0 kg Reptrumma 29,0 kg Delbar Skrotvinda 24,0 kg Markstativ till PCW och PDW Smidigt markstativ för att utföra enklare kabeldragningar med stolpvinscharna. SAB nr E nr Dimension Vikt x 80 x 70 cm (L x B x H) 29

30 lindragningsmaskiner Linemaster SP tons lindragningsmaskin byggd på galvat 70-vagns chassi. SAB nr E nr Max. last Dimension Vikt, kg kg 3 x 2,2 x 1,5 m 850 kg Förlinetrummor för 3x2000 m lina 8 mm 150 kg Delbar skrotlinetrumma 150 kg Lindragingsutrustning K30 En stark och smidig utrustning för SAB nr E nr Max. last Dimension Vikt, kg kg 2100x2700x1550 mm 500 kg Hydraulisk drivenhet, 6 tons vinschkapacitet 120 kg Förlinetrummor för 3x2500 m, 10 mm rep 220 kg Delbar skrotvinda 175 kg 30

31 Inspänning och lyft Stållineblock Öppningsbara block med säkerhetskrok. Lagrad rulle. Varmförzinkad. Finns för kg SAB nr E nr Max. last Lindiameter Vikt, kg kg 2,0 kg E kg 3,6 kg E kg 6,1 kg E kg 11,8 kg E kg 21,0 kg Kastblock Mini Traxion och Pro Traxion Mycket litet smidigt block med pressade lager Mini Traxion, som klarar 500 kg arbetsbelastning Pro Traxion, som klarar 600 kg arbetsbelastning SAB nr E nr Arbetsbelastning Rep diameter Vikt, kg kg 8-13 mm 0,16 kg E kg 8-13 mm 0,26 kg Kastlineblock Öppningsbart block tillverkat i aluminium. Extremt lätt och smidigt att bära med sig. SAB nr E nr Arbetsbelastning För rep dia Vikt, kg kg < 12 mm 0,26 kg Spaklyftblock HUGO Spaklyftblock med friktionsbroms för steglös firning. Spaken kan manövreras i alla lägen. SAB nr E nr Modell Max. last Lindiameter Vikt, kg E kg 3,2 m 5,0 mm 4,1 kg Spaklyftblock modell Lincoln Hoist Lincoln Hoist, originalet av spaklyftblock i aluminium med stegfunktion och lasthållning. Säkring av överlast sitter i handtaget. SAB nr E nr Modell Max. last Wirelängd Vikt, kg E /1000 kg 3,0/1,5 m 4,0 kg E /1000 kg 9,0/3,0 m 6,3 kg E /1100 kg 6,0/3,0 m 6,8 kg 31

32 Inspänning och lyft Spaklyftblock KITO Spaklyftblock med tvåstegsväxel. Samtliga block har kätting med längd 1,5 m. Längre kätting levereras på begäran. SAB nr E nr Max. last Längd Vikt, kg E kg 280 mm 5,70 kg E kg 335 mm 8,00 kg E kg 375 mm 11,20 kg Spaklyftblock BRAVO Kompakt spaklyftblock med låg bygghöjd och enkelt handhavande. SAB nr E nr Max. last Lyfthöjd Vikt, kg kg 1,5 m 2,0 kg kg 1,5 m 2,0 kg kg 1,5 m 5,0 kg kg 1,5 m 7,0 kg kg 1,5 m 11,0 kg Draglyftblock WADRA Wadra draglyftblock finns i 3 olika modeller med lyftkapacitet på 800, 1600 och 3200 kg. Draglyftblocket är utrustade med kåpor av aluminiumlegering vilken garanterar hög hållfasthet i kombination med slagtålighet och låg vikt. PMH Wadra kan med sin obegränsade linlängd användas då en last skall dras, lyftas eller förankras. SAB nr E nr Typ Last / längd Vikt, kg WADRA kg 6,0 kg Wire mm x 10 m Wire mm x 20 m WADRA kg 11,0 kg Wire mm x 10 m Wire mm x 20 m Dragvinsch ARDENNER Smidig dragvinsch med flatband och spännband för montage på stolpe eller liknande. SAB nr E nr Max. last Dragband Vikt, kg kg 15 m 8,0 kg Förlängningsband 15 m Brytrulle Lyftok för lufthängkabel Tillverkad i aluminium, monteras på stolpe. Ögla för inkoppling av spaklyftblock. SAB nr E nr Max. last Vikt, kg kg 8,0 kg 32

33 Inspänning och lyft Lyfthandske för hängkabel med bärlina Används för att bryta runt kabeln rätt vid montage från linvagn till hängfäste. SAB nr E nr Bredd Längd Vikt, kg mm 260 mm 1 kg Lyftutrustning för Belysningsstolpar Skyddar lackering och ytbehandling Tillverkad helt i textil Alla spännen har skydd mot stolpen Snabblåsningar i öglor Två lyftöglor för olika stolplängder Den nedre öglan håller kroken på plats i luckan och har ett lackskydd under spännet. Den övre öglan har ett Cobralås och ett skyddsband mot stolpe. Anpassad för stolplängder till 10 meter. SAB nr E nr Max. last Längd Vikt, kg E kg 6/4 m 2,3 kg 33

34 Spännbackar Spännback KLEIN Spännbackar avsedda för aluminium- och kopparlinor. Backarna har långa och rundade anliggningsytor och ger ett säkert och skadefritt lingrepp. Passar för lina, mm² SAB nr E nr Typ Dia, mm Al, FeAl Cu Max last Vikt, kg E /30 2,0-5, kg 0,70 kg E /20 7, kg 1,40 kg E /30 7,8-13, kg 1,60 kg E /16P 15, kg 7,00 kg E /40 13,50-18, kg 3,80 kg E /50 18,8-21, kg 3,80 kg E /30 23, kg 12,3 kg E /30 27, kg 12,3 kg E /40 31, kg 15,5 kg E /40 36, kg 15,5 kg E /40 39, kg 15,5 kg Spännback KLEIN 4-22 Spännback för Al och FeAl, som klarar ett stort areaområde. Rundad spårkontur. Utrustad med säkerhetsspärr. Passar för lina, mm² SAB nr E nr Typ Dia, mm Al, FeAl Cu Max last Vikt, kg E / kg 1,30 kg Spännback NGK Spännbackar för Al och FeAl linor, som klarar stort diameterområde. Utrustade med säkerhetsspärr. Passar för lina, mm² SAB nr E nr Typ Dia, mm Al, FeAl Cu Max last Vikt, kg kg 1,30 kg kg 4,20 kg E kg 6,00 kg 34

35 Spännbackar Spännback för Stag och Cu-lina Spännback med räfflade och V-formade backar för bästa grepp på galvad staglina. Passar för lina, mm² SAB nr E nr Typ Dia, mm Staglina Cu Max last Vikt, kg kg 0,30 kg E kg 0,90 kg E kg 1,30 kg E kg 1,90 kg kg 4,10 kg Spännback för BLL (BLX) Spännback med vågformade backar för bästa och mest skonsamma grepp på belagd lina typ BLL. Passar för lina, mm² SAB nr E nr Typ Dia, mm BLL(BLX) Max last Vikt, kg E /40 12,4-20, kg 3,50 kg E /50 20,0-25, kg 3,50 kg Spännback för ALUS, EXCEL, AXCES, RMF Spänngroda för ALUS, EXCEL och AXCES. Klämbackar i aluminium, som är skonsamma för kabeln. Klämbackarna för AXCES är formgjutna för maximal passform. Dragarmar tillverkade i el-förzinkat stål. SAB nr E nr Färg Passar för kabel Max last Vikt ALUS 2x kg 2,30 kg E ALUS 4x25 4x kg 2,30 kg E ALUS 4x95 / EXCEL 12 kv 800 kg 4,70 kg E ALUS 4x120 / EXCEL 24 kv 800 kg 4,70 kg E Blå AXCES kv / kv / RMF-12 kv 1500 kg 6,50 kg E Orange AXCES kv 1300 kg 6,50 kg 35

36 tillbehör Dynamometer Smidig dynamometer med tydlig skala. SAB nr E nr Dimension Längd Vikt, kg x65x16 mm 500 kg 0,30 kg E x65x16 mm 1000 kg 0,80 kg E x65x16 mm 2000 kg 1,20 kg E x80x28 mm 3000 kg 2,30 kg x95x28 mm 5000 kg 3,50 kg Schackel SAB nr E nr Dimension Max last Vikt, kg LYR M8 Oklassat 400 kg 0,10 kg LYR M10 Oklassat 600 kg 0,15 kg LYR M10 Klass kg 0,15 kg LYR M12 Oklassat 900 kg 0,30 kg LYR M12 Klass kg 0,30 kg LYR M16 Oklassat 1500 kg 0,60 kg LYR M20 Oklassat 2400 kg 1,00 kg LYR M22 Oklassat 1,50 kg LYR M25 Oklassat 2,30 kg Rundsling Kan användas upp till +100 C. Påverkas ej av kyla God beständighet mot de flesta alkalier och syror. Okänslig för oljor och fett SAB nr E nr Färg Omkrets, mm Max last E Violett kg E Violett kg E Violett kg E Violett kg E Violett kg E Grön kg E Grön kg E Grön kg E Grön kg E Grön kg E Grön kg E Gul kg E Gul kg E Gul kg E Gul kg E Gul kg E Gul kg E Röd kg E Röd kg E Röd kg E Röd kg 36

37 trumlyftar Kabeltrumgrip K30 En stark och smidig utrustning för De hydraulstyrda griparmarna gör att trummor enkelt kan kopplas och lossas. SAB nr E nr Max. last För trumma Vikt, kg kg 200x1700x1200 mm 270 kg Hydraulisk drivenhet 120 kg Förlinetrummor för 3x2500 m (10 mm) 220 kg Delbar skrotvinda 175 kg Trumlyft BM Statisk trumlyft för frontlastare, BM fäste. Tillverkad av lackerade stålrör med instyrning för trumaxeln mot vaggan vid koppling. Lagrad trumaxel och låsflänsar. SAB nr E nr Max. last För trumma Vikt, kg kg Max K26, bredd 1600 mm 200 kg Trumlyft TL1 för montering på skopa Statisk trumlyft för frontlastare. Lagrad trumaxel, som hålls av kättingar. Dessa låses mot skopans botten. TL1 har även krokar för snabb koppling av trumma vid förflyttning. SAB nr E nr Max. last För trumma Vikt, kg kg Max K26 47 kg Trumlyft TL1 för montering på kran Statisk trumlyft för lyft i krok. Lagrad trumaxel, som hålls av kättingar via en lyftbom till kran. TL1 har även krokar för snabb koppling av trumma vid förflyttning. SAB nr E nr Max. last För trumma Vikt, kg kg Max K26 30 kg kg Max K30 43 kg 37
