1 LÄTT ATT HANTERA Den är lätt att transportera utan risk för skråmor på dig eller bilen och utan att den själv skadas. Eventuella bitumenfläckar avlägsnas med matolja. ENKEL OCH SNABB INSTALLATION Med ONDULINE täcker du taket ensam och i din egen takt - och dessutom snabbt. Den förlåter ojämnheter och skevhet i underlaget och den kan installeras på gamla tak. Du kastar lätt upp ONDULINE på taket, sågar eller skär den gnistfritt med kaprondell och fäster den med 65 mm takskruv. TYST OCH FRI FRÅN KONDENS ONDULINE är tyst vid regn och samlar inte kondens. Den är idealisk för tak på sommarstugor och djurstallar. LÄTT ONDULINE är mycket lätt. Du kan tryggt lämna det gamla takmaterialet kvar, också asbestcement, och installera ONDULINE ovanpå. BEHÄRSKA SNÖSITUATIONEN ONDULINES grova och bituminösa yta håller snön bra på plats och förhindrar oväntade och förödande laviner från taket. När snön smälter på våren kan snö trots det rasa ner och skada människor som rör sig under takfoten. Avlägsna vid behov snö i god tid före våren. ONDULINE motstår i sig en vikt av 960 kg/m2, vilket motsvarar nästan fem meter snö. Högsta tillåtna snölast beror på underkonstruktionerna. 1

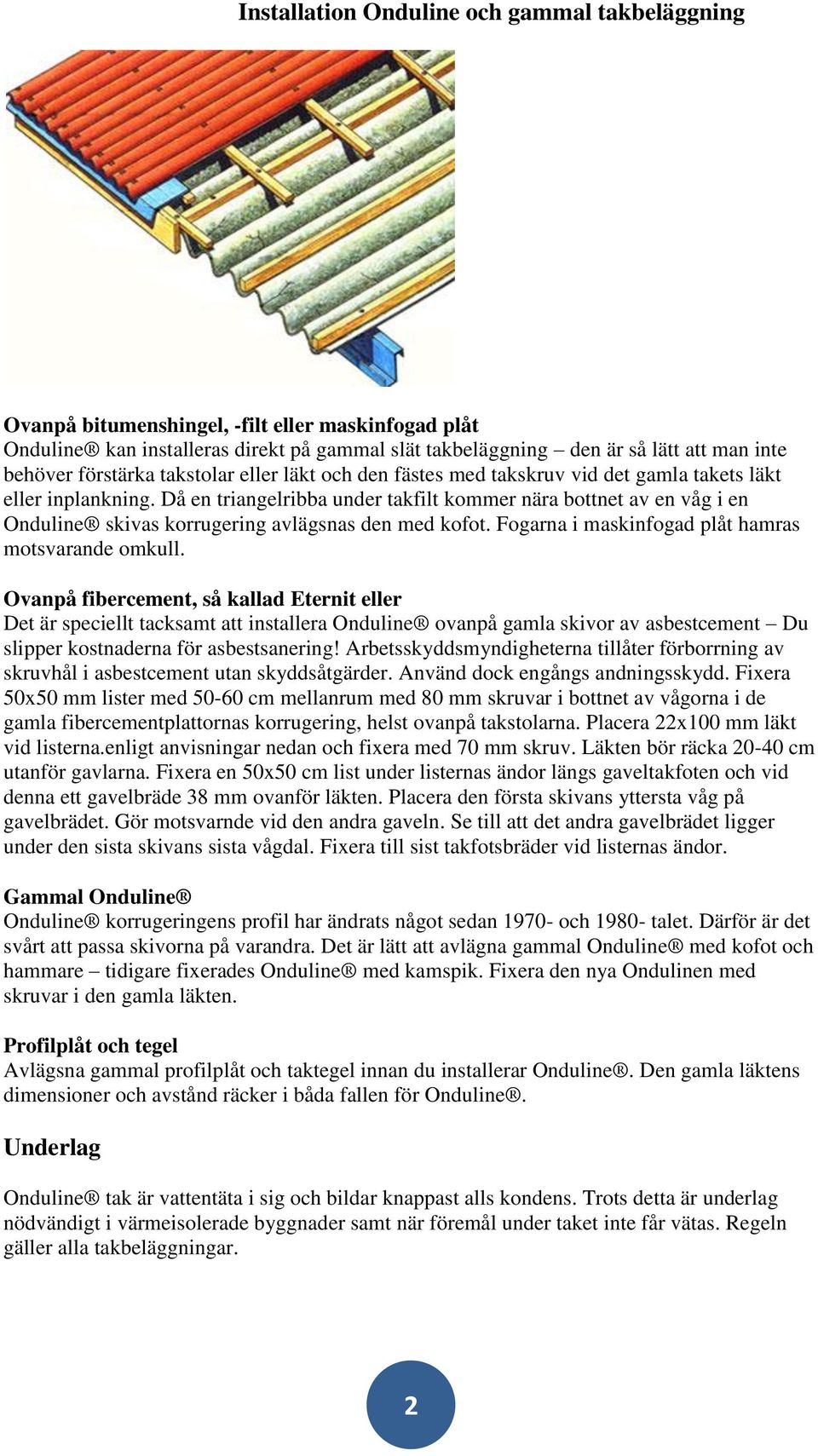

2 Installation Onduline och gammal takbeläggning Ovanpå bitumenshingel, -filt eller maskinfogad plåt Onduline kan installeras direkt på gammal slät takbeläggning den är så lätt att man inte behöver förstärka takstolar eller läkt och den fästes med takskruv vid det gamla takets läkt eller inplankning. Då en triangelribba under takfilt kommer nära bottnet av en våg i en Onduline skivas korrugering avlägsnas den med kofot. Fogarna i maskinfogad plåt hamras motsvarande omkull. Ovanpå fibercement, så kallad Eternit eller Det är speciellt tacksamt att installera Onduline ovanpå gamla skivor av asbestcement Du slipper kostnaderna för asbestsanering! Arbetsskyddsmyndigheterna tillåter förborrning av skruvhål i asbestcement utan skyddsåtgärder. Använd dock engångs andningsskydd. Fixera 50x50 mm lister med cm mellanrum med 80 mm skruvar i bottnet av vågorna i de gamla fibercementplattornas korrugering, helst ovanpå takstolarna. Placera 22x100 mm läkt vid listerna.enligt anvisningar nedan och fixera med 70 mm skruv. Läkten bör räcka cm utanför gavlarna. Fixera en 50x50 cm list under listernas ändor längs gaveltakfoten och vid denna ett gavelbräde 38 mm ovanför läkten. Placera den första skivans yttersta våg på gavelbrädet. Gör motsvarnde vid den andra gaveln. Se till att det andra gavelbrädet ligger under den sista skivans sista vågdal. Fixera till sist takfotsbräder vid listernas ändor. Gammal Onduline Onduline korrugeringens profil har ändrats något sedan och talet. Därför är det svårt att passa skivorna på varandra. Det är lätt att avlägna gammal Onduline med kofot och hammare tidigare fixerades Onduline med kamspik. Fixera den nya Ondulinen med skruvar i den gamla läkten. Profilplåt och tegel Avlägsna gammal profilplåt och taktegel innan du installerar Onduline. Den gamla läktens dimensioner och avstånd räcker i båda fallen för Onduline. Underlag Onduline tak är vattentäta i sig och bildar knappast alls kondens. Trots detta är underlag nödvändigt i värmeisolerade byggnader samt när föremål under taket inte får vätas. Regeln gäller alla takbeläggningar. 2

3 Underkonstruktioner Beräkningsgrunder :Onduline skivornas hållfasthet enligt den europeiska standarden 534 är: Böjhållfasthet: minsta tillåtna belastning på en skiva då nedböjningen är 1/200 vid spännvidden 620 mm >= 1400 n/m2. Slaghållfasthet: Brotthöjd vid 400 mm spännvidd >= 620mm. Rivstyrka: tröskelvärde > 400 n. Läktens placering och dimensioner En läkt fixeras vid takfoten, en så att dess mittlinje är 15 cm från åsens eller yttergirens mittlinje och en under varje fog mellan skivornas ändor. Mellan takfot, ås, yttergir och fogar mellan skivornas ändor fixeras 2-4 läkter per fullång skiva beroende på avstånd mellan takstolar, läkternas dimensioner, takets lutning och snölastområde. Vi kallar dessa mellanläkter. Då takets lutning är mindre än 1:6 installeras Oduline på inplankning. Takstolar cc 600 mm Läkter 22x100 mm eller tjockare Alla snölastområden Lutning 1:1 = 45 o Två mellanläkter eller cc 600 mm Lutning <1:1-1:6 = 10 o Tre mellanläkter eller cc 450 mm Takstolar cc 900 mm Läkter 22x100 Snölastområdena 2,50 kn/m2 och 2,75 kn/m2 Lutning 1:1 = 45 o Två mellanläkter eller cc 600 mm Lutning < 1:1-1:2 = 27 o Tre mellanläkter eller cc 450 mm Lutning <1:2-1:6 = 10 o Fyra mellanläkter eller cc 360 mm Läkter 22x100 mm Snölastområdet 3,0 kn/m2 Lutning 1:1 = 45 o Två mellanläkter eller cc 600 mm Lutning <1:1-1:6 = 10 o Fyra mellanläkter eller cc 360 mm Läkter 32x100 mm Alla snölastområden Lutning 45 o = 1:1 Två mellanläkter eller cc 600 mm Lutning <1:1-1:6 = 10 o Tre mellanläkter eller cc 360 mm Takstolar cc 1200 mm Läkter 32x100 Snölastområdena 2,50 kn/m2 och 2,75 kn/m2 Lutning 45 o = 1:1 Två mellanläkter eller cc 600 mm Lutning <1:1-1:5 = 12 o Tre mellanläkter eller cc 450 mm Lutning <1:5-1:6 = 10 o Fyra mellanläkter eller cc 360 mm Läkter 32x100 Snölastområdet 3,0 kn/m2 Lutning 45 o = 1:1 Två mellanläkter eller cc 600 mm Lutning <1:1-1:3 = 19 o Tre mellanläkter eller cc 450 mm Lutning <1:3-1:6 = 10 o Fyra mellanläkter eller cc 360 mm 3

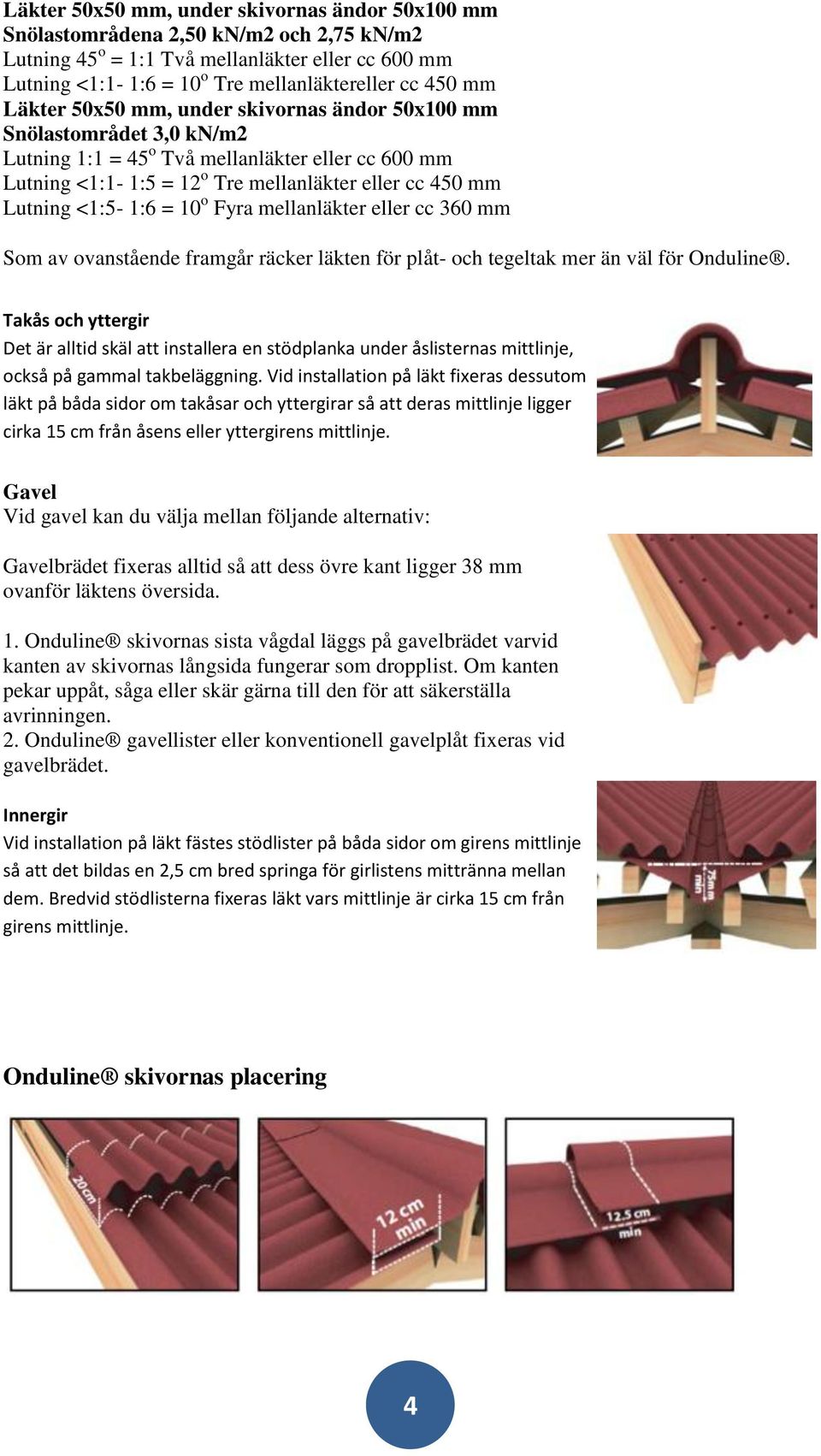

4 Läkter 50x50 mm, under skivornas ändor 50x100 mm Snölastområdena 2,50 kn/m2 och 2,75 kn/m2 Lutning 45 o = 1:1 Två mellanläkter eller cc 600 mm Lutning <1:1-1:6 = 10 o Tre mellanläktereller cc 450 mm Läkter 50x50 mm, under skivornas ändor 50x100 mm Snölastområdet 3,0 kn/m2 Lutning 1:1 = 45 o Två mellanläkter eller cc 600 mm Lutning <1:1-1:5 = 12 o Tre mellanläkter eller cc 450 mm Lutning <1:5-1:6 = 10 o Fyra mellanläkter eller cc 360 mm Som av ovanstående framgår räcker läkten för plåt- och tegeltak mer än väl för Onduline. Takås och yttergir Det är alltid skäl att installera en stödplanka under åslisternas mittlinje, också på gammal takbeläggning. Vid installation på läkt fixeras dessutom läkt på båda sidor om takåsar och yttergirar så att deras mittlinje ligger cirka 15 cm från åsens eller yttergirens mittlinje. Gavel Vid gavel kan du välja mellan följande alternativ: Gavelbrädet fixeras alltid så att dess övre kant ligger 38 mm ovanför läktens översida. 1. Onduline skivornas sista vågdal läggs på gavelbrädet varvid kanten av skivornas långsida fungerar som dropplist. Om kanten pekar uppåt, såga eller skär gärna till den för att säkerställa avrinningen. 2. Onduline gavellister eller konventionell gavelplåt fixeras vid gavelbrädet. Innergir Vid installation på läkt fästes stödlister på båda sidor om girens mittlinje så att det bildas en 2,5 cm bred springa för girlistens mittränna mellan dem. Bredvid stödlisterna fixeras läkt vars mittlinje är cirka 15 cm från girens mittlinje. Onduline skivornas placering 4

5 Överlappning De minsta överlappningarna vid vilka Onduline vattentäthetsgrantin gäller är: Taklutning> = 20 /1:3: Taklutning <20 /1:3-10 /1:6: Taklutning <10 /1:6-7 /1:11: Överlappning mellan skivornas ända och ås- eller girlisternas kant: Överlappning mellan ås- gir- och gavellisternas ändor: 15 cm / 1 våg i korrugeringen 20 cm / 1 våg i korrugeringen 30 cm / 2 vågor i korrugeringen 12 cm 12,5 cm Onduline skivornas och -listernas längd går inte alltid i modul med takets bredd och då kan man använda överskottet för att öka överlappningen. Skivor Varannan skiva som skall placeras vid gaveln bör klyvas för att skivornas längsgående fogar skall bli omlott rad efter rad. Härvid kommer tre och inte fyra skivor att ligga på varandra där dessa fogar sammanfaller med fogarna mellan skivornas ändor; vattentätheten förbättras och samtidigt konstruktionens styvhet. Takfot Placera skivorna i den nedersta raden 2-7 cm utanför takfotsbrädet till dropplist. Installera vid behov Onduline Smådjursspärr på takfotsbrädet. när du sänker ner Onduline skivor på det hindrar dess flexibla plastkam fåglar och små däggdjur att tränga in under taket. Spika fast Smådjursspärren i takfotsbrädet genom öppningarna i dess bas. Ås och yttergir Onduline skivornas övre ända bör ligga högst 10 cm från åsens eller yttergirens mittlinje för att överlappningen mellan Onduline skivan och åslisten skall vara tillräcklig minst 12 cm. Gavel Då Onduline skivornas kant tjänar som dropplist vid gaveln skärs de vid behov till så att den ligger vid bottnet av korrugeringens yttersta våg. Därigenom säkerställs att dropplisten fungerar och gavelbrädet hålls torrt. Då man använder gavellist av Onduline eller av plåt bör dess nedre kant av samma orsak ligga lägre än gavelbrädet. 5

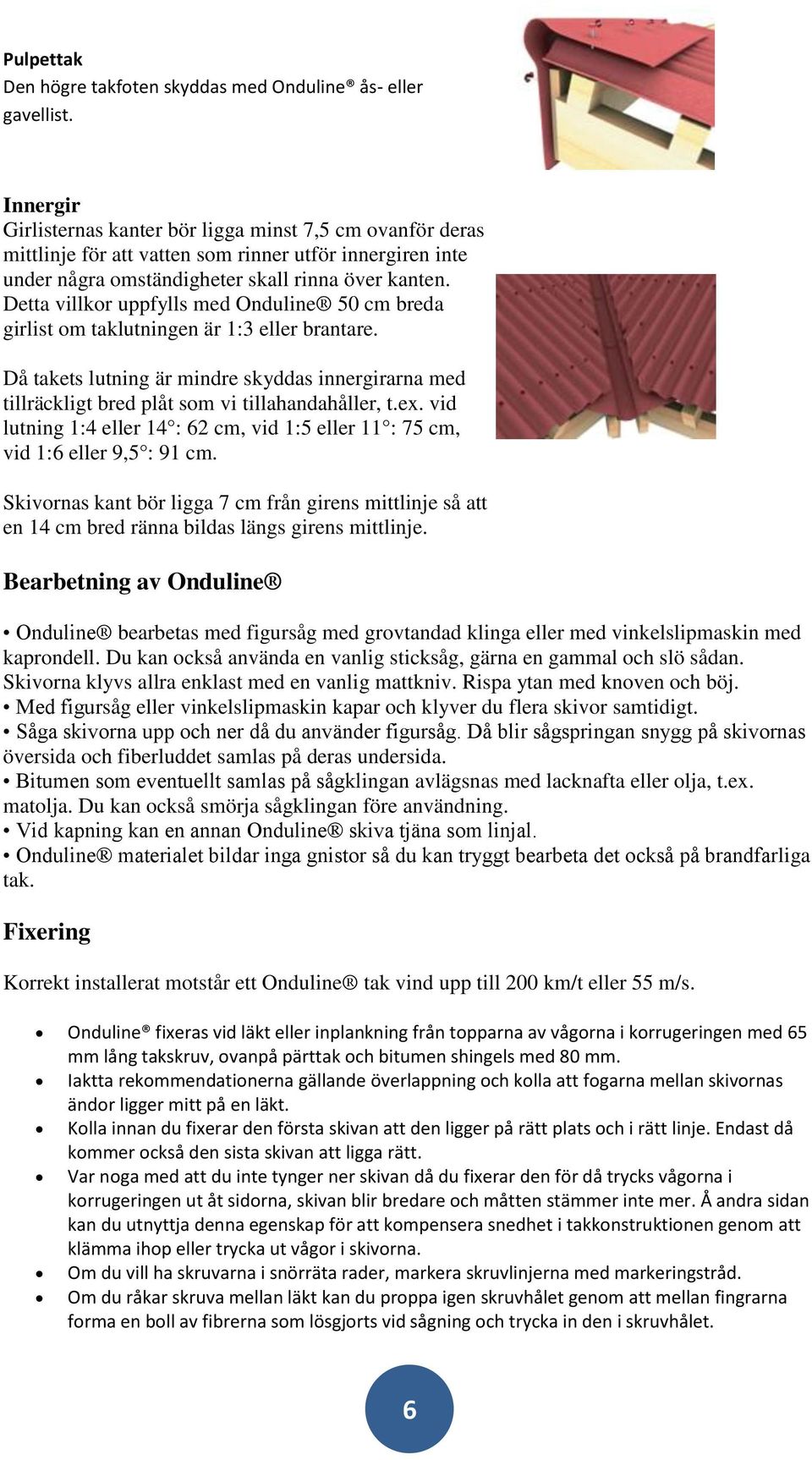

6 Pulpettak Den högre takfoten skyddas med Onduline ås- eller gavellist. Innergir Girlisternas kanter bör ligga minst 7,5 cm ovanför deras mittlinje för att vatten som rinner utför innergiren inte under några omständigheter skall rinna över kanten. Detta villkor uppfylls med Onduline 50 cm breda girlist om taklutningen är 1:3 eller brantare. Då takets lutning är mindre skyddas innergirarna med tillräckligt bred plåt som vi tillahandahåller, t.ex. vid lutning 1:4 eller 14 : 62 cm, vid 1:5 eller 11 : 75 cm, vid 1:6 eller 9,5 : 91 cm. Skivornas kant bör ligga 7 cm från girens mittlinje så att en 14 cm bred ränna bildas längs girens mittlinje. Bearbetning av Onduline Onduline bearbetas med figursåg med grovtandad klinga eller med vinkelslipmaskin med kaprondell. Du kan också använda en vanlig sticksåg, gärna en gammal och slö sådan. Skivorna klyvs allra enklast med en vanlig mattkniv. Rispa ytan med knoven och böj. Med figursåg eller vinkelslipmaskin kapar och klyver du flera skivor samtidigt. Såga skivorna upp och ner då du använder figursåg. Då blir sågspringan snygg på skivornas översida och fiberluddet samlas på deras undersida. Bitumen som eventuellt samlas på sågklingan avlägsnas med lacknafta eller olja, t.ex. matolja. Du kan också smörja sågklingan före användning. Vid kapning kan en annan Onduline skiva tjäna som linjal. Onduline materialet bildar inga gnistor så du kan tryggt bearbeta det också på brandfarliga tak. Fixering Korrekt installerat motstår ett Onduline tak vind upp till 200 km/t eller 55 m/s. Onduline fixeras vid läkt eller inplankning från topparna av vågorna i korrugeringen med 65 mm lång takskruv, ovanpå pärttak och bitumen shingels med 80 mm. Iaktta rekommendationerna gällande överlappning och kolla att fogarna mellan skivornas ändor ligger mitt på en läkt. Kolla innan du fixerar den första skivan att den ligger på rätt plats och i rätt linje. Endast då kommer också den sista skivan att ligga rätt. Var noga med att du inte tynger ner skivan då du fixerar den för då trycks vågorna i korrugeringen ut åt sidorna, skivan blir bredare och måtten stämmer inte mer. Å andra sidan kan du utnyttja denna egenskap för att kompensera snedhet i takkonstruktionen genom att klämma ihop eller trycka ut vågor i skivorna. Om du vill ha skruvarna i snörräta rader, markera skruvlinjerna med markeringstråd. Om du råkar skruva mellan läkt kan du proppa igen skruvhålet genom att mellan fingrarna forma en boll av fibrerna som lösgjorts vid sågning och trycka in den i skruvhålet. 6

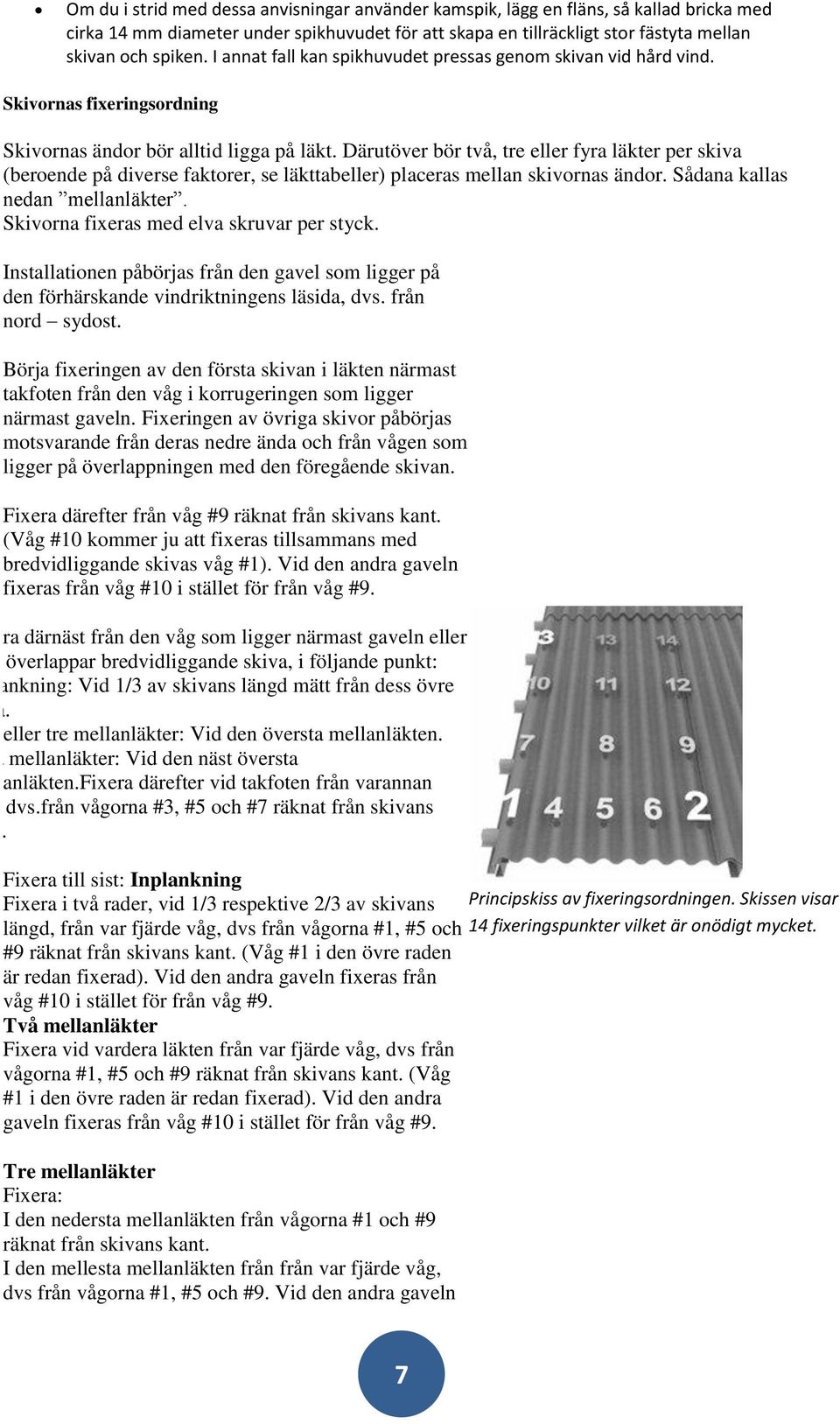

7 Om du i strid med dessa anvisningar använder kamspik, lägg en fläns, så kallad bricka med cirka 14 mm diameter under spikhuvudet för att skapa en tillräckligt stor fästyta mellan skivan och spiken. I annat fall kan spikhuvudet pressas genom skivan vid hård vind. Skivornas fixeringsordning Skivornas ändor bör alltid ligga på läkt. Därutöver bör två, tre eller fyra läkter per skiva (beroende på diverse faktorer, se läkttabeller) placeras mellan skivornas ändor. Sådana kallas nedan mellanläkter. Skivorna fixeras med elva skruvar per styck. Installationen påbörjas från den gavel som ligger på den förhärskande vindriktningens läsida, dvs. från nord sydost. Börja fixeringen av den första skivan i läkten närmast takfoten från den våg i korrugeringen som ligger närmast gaveln. Fixeringen av övriga skivor påbörjas motsvarande från deras nedre ända och från vågen som ligger på överlappningen med den föregående skivan. Fixera därefter från våg #9 räknat från skivans kant. (Våg #10 kommer ju att fixeras tillsammans med bredvidliggande skivas våg #1). Vid den andra gaveln fixeras från våg #10 i stället för från våg #9. Fixera därnäst från den våg som ligger närmast gaveln eller som överlappar bredvidliggande skiva, i följande punkt: Inplankning: Vid 1/3 av skivans längd mätt från dess övre ända. Två eller tre mellanläkter: Vid den översta mellanläkten. Fyra mellanläkter: Vid den näst översta mellanläkten.fixera därefter vid takfoten från varannan våg, dvs.från vågorna #3, #5 och #7 räknat från skivans kant. Fixera till sist: Inplankning Fixera i två rader, vid 1/3 respektive 2/3 av skivans Principskiss av fixeringsordningen. Skissen visar längd, från var fjärde våg, dvs från vågorna #1, #5 och 14 fixeringspunkter vilket är onödigt mycket. #9 räknat från skivans kant. (Våg #1 i den övre raden är redan fixerad). Vid den andra gaveln fixeras från våg #10 i stället för från våg #9. Två mellanläkter Fixera vid vardera läkten från var fjärde våg, dvs från vågorna #1, #5 och #9 räknat från skivans kant. (Våg #1 i den övre raden är redan fixerad). Vid den andra gaveln fixeras från våg #10 i stället för från våg #9. Tre mellanläkter Fixera: I den nedersta mellanläkten från vågorna #1 och #9 räknat från skivans kant. I den mellesta mellanläkten från från var fjärde våg, dvs från vågorna #1, #5 och #9. Vid den andra gaveln 7

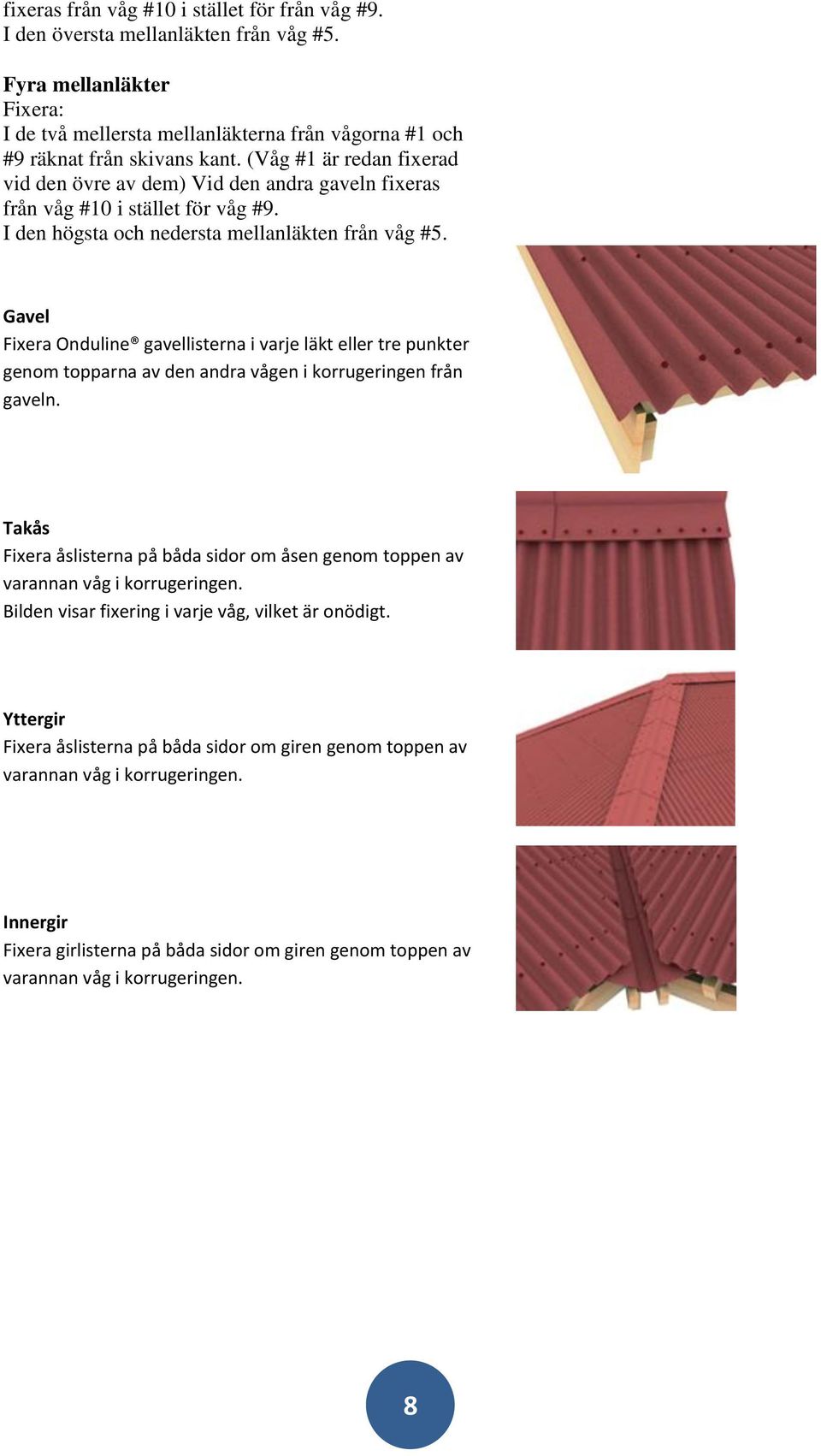

8 fixeras från våg #10 i stället för från våg #9. I den översta mellanläkten från våg #5. Fyra mellanläkter Fixera: I de två mellersta mellanläkterna från vågorna #1 och #9 räknat från skivans kant. (Våg #1 är redan fixerad vid den övre av dem) Vid den andra gaveln fixeras från våg #10 i stället för våg #9. I den högsta och nedersta mellanläkten från våg #5. Gavel Fixera Onduline gavellisterna i varje läkt eller tre punkter genom topparna av den andra vågen i korrugeringen från gaveln. Takås Fixera åslisterna på båda sidor om åsen genom toppen av varannan våg i korrugeringen. Bilden visar fixering i varje våg, vilket är onödigt. Yttergir Fixera åslisterna på båda sidor om giren genom toppen av varannan våg i korrugeringen. Innergir Fixera girlisterna på båda sidor om giren genom toppen av varannan våg i korrugeringen. 8
