1 Compact Användarmanual 1

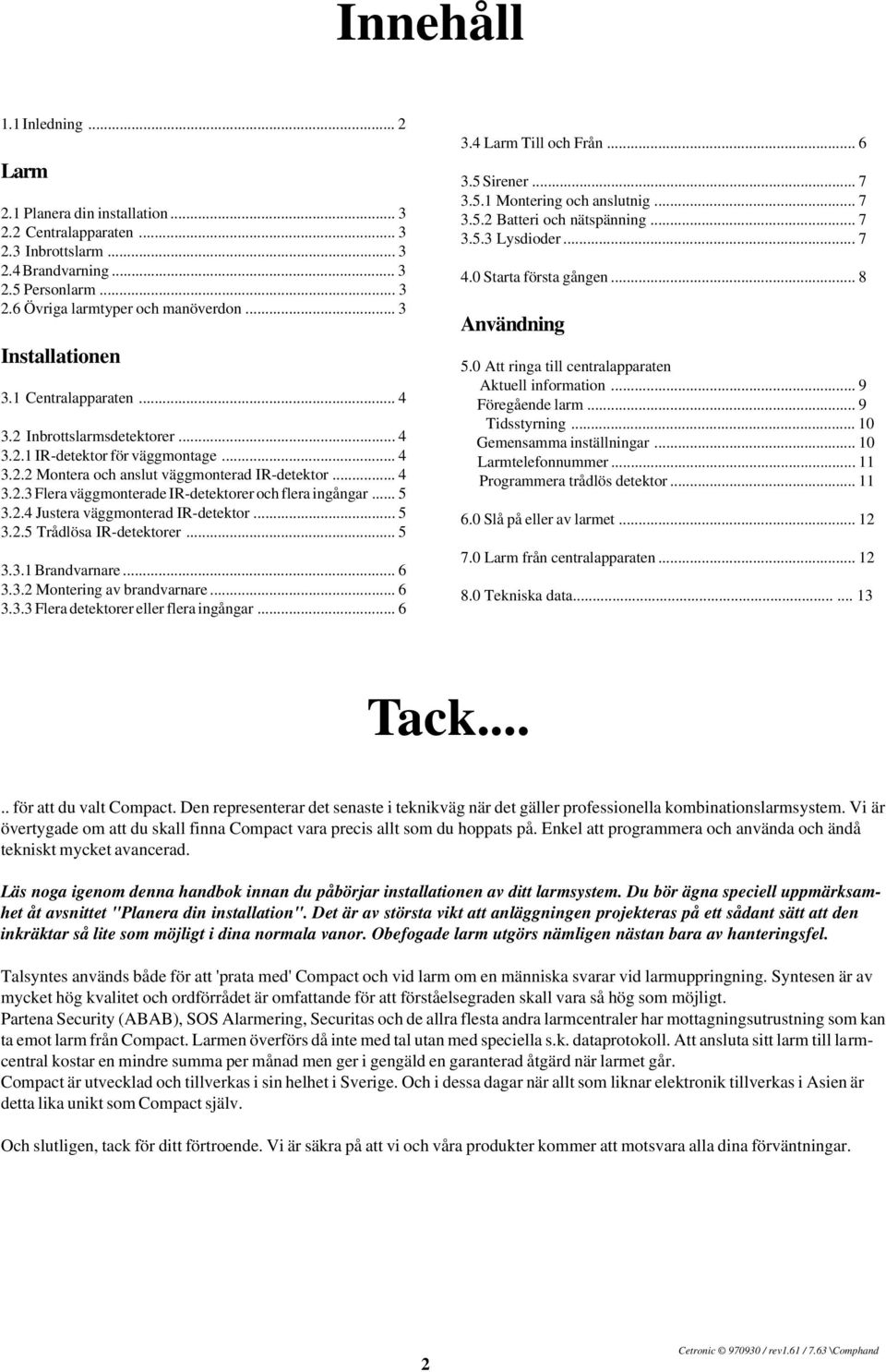

2 Innehåll 1.1 Inledning... 2 Larm 2.1 Planera din installation Centralapparaten Inbrottslarm Brandvarning Personlarm Övriga larmtyper och manöverdon... 3 Installationen 3.1 Centralapparaten Inbrottslarmsdetektorer IR-detektor för väggmontage Montera och anslut väggmonterad IR-detektor Flera väggmonterade IR-detektorer och flera ingångar Justera väggmonterad IR-detektor Trådlösa IR-detektorer Brandvarnare Montering av brandvarnare Flera detektorer eller flera ingångar Larm Till och Från Sirener Montering och anslutnig Batteri och nätspänning Lysdioder Starta första gången... 8 Användning 5.0 Att ringa till centralapparaten Aktuell information... 9 Föregående larm... 9 Tidsstyrning Gemensamma inställningar Larmtelefonnummer Programmera trådlös detektor Slå på eller av larmet Larm från centralapparaten Tekniska data Tack..... för att du valt Compact. Den representerar det senaste i teknikväg när det gäller professionella kombinationslarmsystem. Vi är övertygade om att du skall finna Compact vara precis allt som du hoppats på. Enkel att programmera och använda och ändå tekniskt mycket avancerad. Läs noga igenom denna handbok innan du påbörjar installationen av ditt larmsystem. Du bör ägna speciell uppmärksamhet åt avsnittet "Planera din installation". Det är av största vikt att anläggningen projekteras på ett sådant sätt att den inkräktar så lite som möjligt i dina normala vanor. Obefogade larm utgörs nämligen nästan bara av hanteringsfel. Talsyntes används både för att 'prata med' Compact och vid larm om en människa svarar vid larmuppringning. Syntesen är av mycket hög kvalitet och ordförrådet är omfattande för att förståelsegraden skall vara så hög som möjligt. Partena Security (ABAB), SOS Alarmering, Securitas och de allra flesta andra larmcentraler har mottagningsutrustning som kan ta emot larm från Compact. Larmen överförs då inte med tal utan med speciella s.k. dataprotokoll. Att ansluta sitt larm till larmcentral kostar en mindre summa per månad men ger i gengäld en garanterad åtgärd när larmet går. Compact är utvecklad och tillverkas i sin helhet i Sverige. Och i dessa dagar när allt som liknar elektronik tillverkas i Asien är detta lika unikt som Compact själv. Och slutligen, tack för ditt förtroende. Vi är säkra på att vi och våra produkter kommer att motsvara alla dina förväntningar. 2

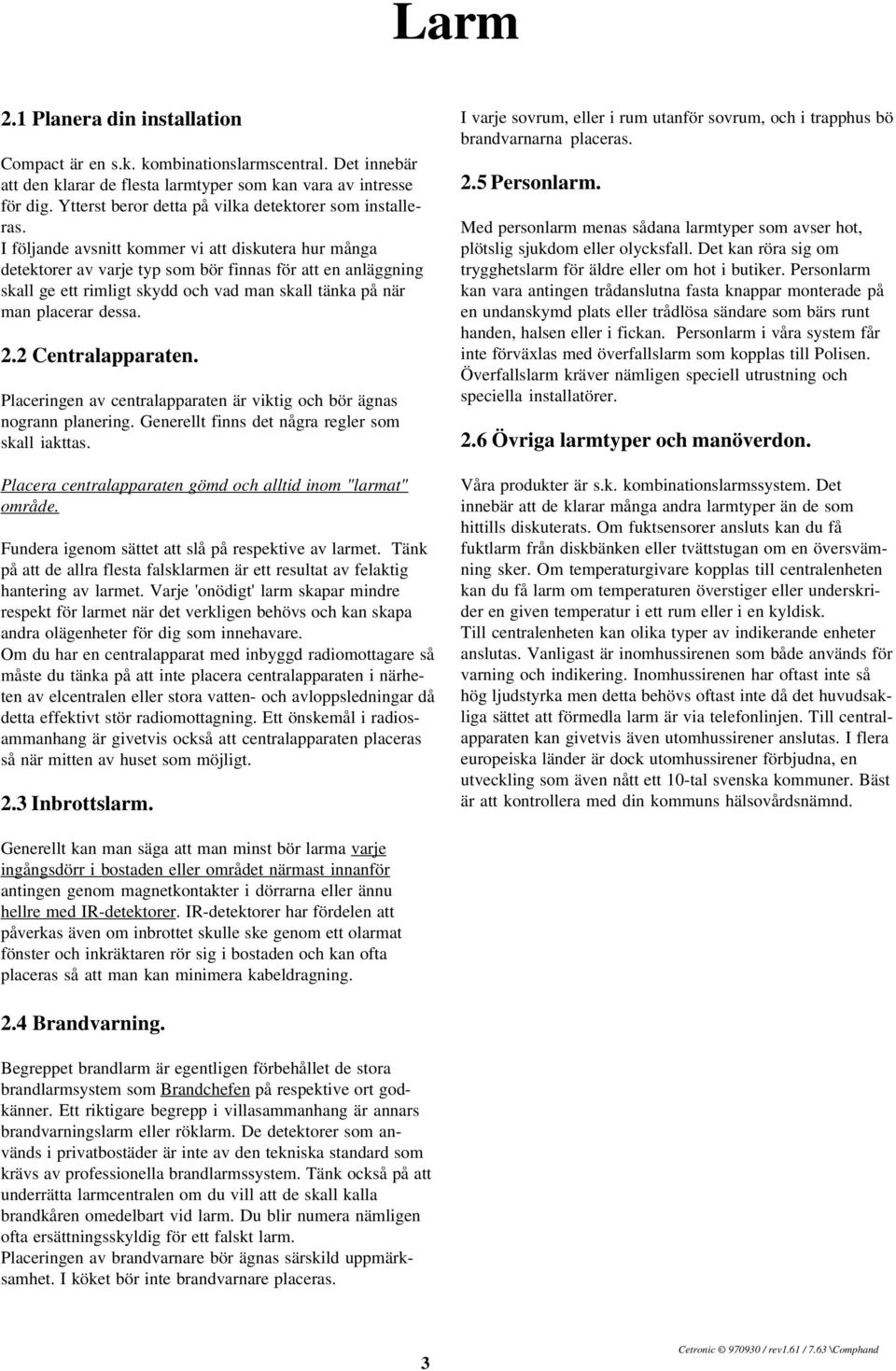

3 Larm 2.1 Planera din installation Compact är en s.k. kombinationslarmscentral. Det innebär att den klarar de flesta larmtyper som kan vara av intresse för dig. Ytterst beror detta på vilka detektorer som installeras. I följande avsnitt kommer vi att diskutera hur många detektorer av varje typ som bör finnas för att en anläggning skall ge ett rimligt skydd och vad man skall tänka på när man placerar dessa. 2.2 Centralapparaten. Placeringen av centralapparaten är viktig och bör ägnas nogrann planering. Generellt finns det några regler som skall iakttas. Placera centralapparaten gömd och alltid inom "larmat" område. Fundera igenom sättet att slå på respektive av larmet. Tänk på att de allra flesta falsklarmen är ett resultat av felaktig hantering av larmet. Varje 'onödigt' larm skapar mindre respekt för larmet när det verkligen behövs och kan skapa andra olägenheter för dig som innehavare. Om du har en centralapparat med inbyggd radiomottagare så måste du tänka på att inte placera centralapparaten i närheten av elcentralen eller stora vatten- och avloppsledningar då detta effektivt stör radiomottagning. Ett önskemål i radiosammanhang är givetvis också att centralapparaten placeras så när mitten av huset som möjligt. 2.3 Inbrottslarm. I varje sovrum, eller i rum utanför sovrum, och i trapphus bö brandvarnarna placeras. 2.5 Personlarm. Med personlarm menas sådana larmtyper som avser hot, plötslig sjukdom eller olycksfall. Det kan röra sig om trygghetslarm för äldre eller om hot i butiker. Personlarm kan vara antingen trådanslutna fasta knappar monterade på en undanskymd plats eller trådlösa sändare som bärs runt handen, halsen eller i fickan. Personlarm i våra system får inte förväxlas med överfallslarm som kopplas till Polisen. Överfallslarm kräver nämligen speciell utrustning och speciella installatörer. 2.6 Övriga larmtyper och manöverdon. Våra produkter är s.k. kombinationslarmssystem. Det innebär att de klarar många andra larmtyper än de som hittills diskuterats. Om fuktsensorer ansluts kan du få fuktlarm från diskbänken eller tvättstugan om en översvämning sker. Om temperaturgivare kopplas till centralenheten kan du få larm om temperaturen överstiger eller underskrider en given temperatur i ett rum eller i en kyldisk. Till centralenheten kan olika typer av indikerande enheter anslutas. Vanligast är inomhussirenen som både används för varning och indikering. Inomhussirenen har oftast inte så hög ljudstyrka men detta behövs oftast inte då det huvudsakliga sättet att förmedla larm är via telefonlinjen. Till centralapparaten kan givetvis även utomhussirener anslutas. I flera europeiska länder är dock utomhussirener förbjudna, en utveckling som även nått ett 10-tal svenska kommuner. Bäst är att kontrollera med din kommuns hälsovårdsnämnd. Generellt kan man säga att man minst bör larma varje ingångsdörr i bostaden eller området närmast innanför antingen genom magnetkontakter i dörrarna eller ännu hellre med IR-detektorer. IR-detektorer har fördelen att påverkas även om inbrottet skulle ske genom ett olarmat fönster och inkräktaren rör sig i bostaden och kan ofta placeras så att man kan minimera kabeldragning. 2.4 Brandvarning. Begreppet brandlarm är egentligen förbehållet de stora brandlarmsystem som Brandchefen på respektive ort godkänner. Ett riktigare begrepp i villasammanhang är annars brandvarningslarm eller röklarm. De detektorer som används i privatbostäder är inte av den tekniska standard som krävs av professionella brandlarmssystem. Tänk också på att underrätta larmcentralen om du vill att de skall kalla brandkåren omedelbart vid larm. Du blir numera nämligen ofta ersättningsskyldig för ett falskt larm. Placeringen av brandvarnare bör ägnas särskild uppmärksamhet. I köket bör inte brandvarnare placeras. 3

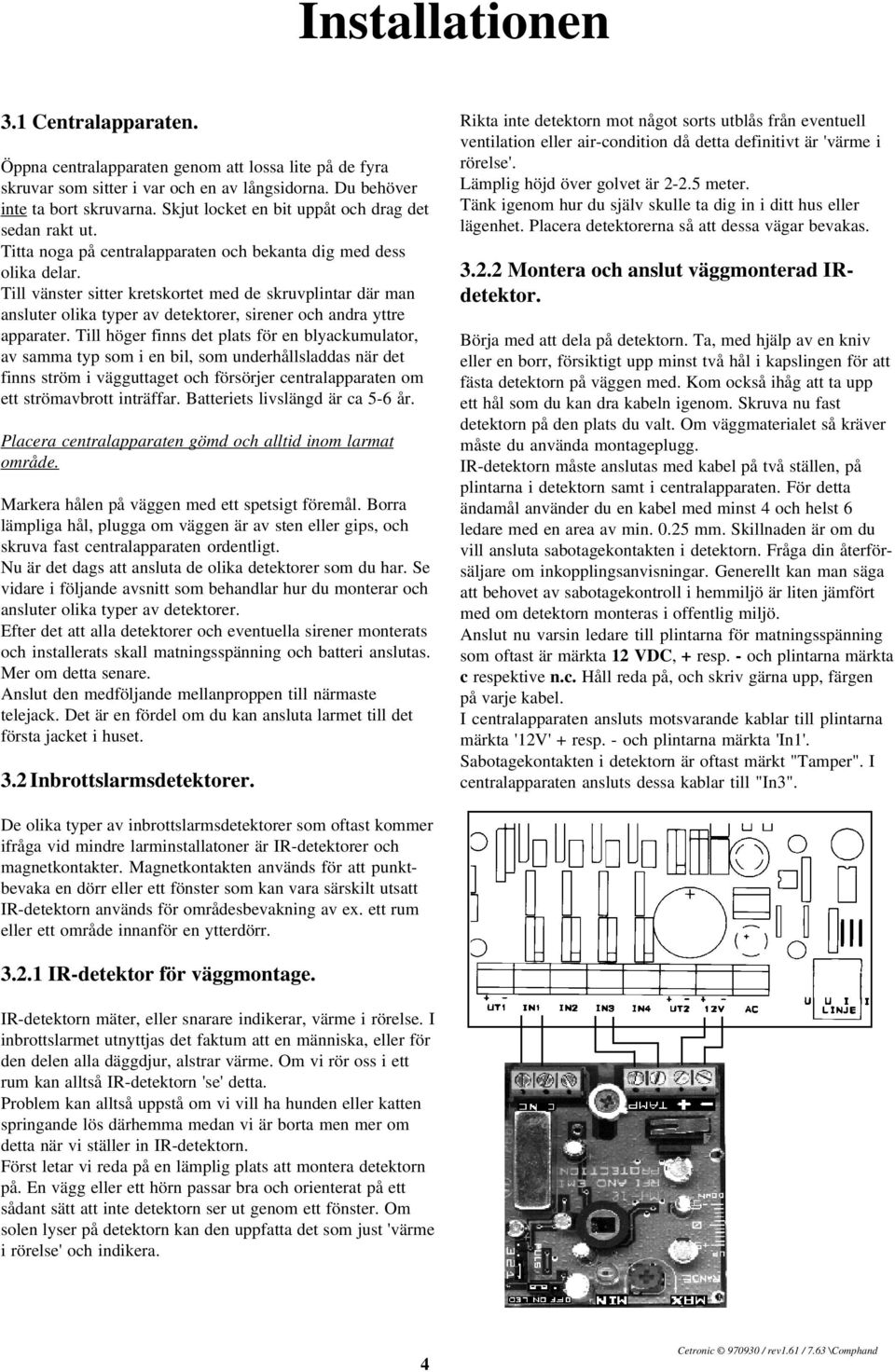

4 Installationen 3.1 Centralapparaten. Öppna centralapparaten genom att lossa lite på de fyra skruvar som sitter i var och en av långsidorna. Du behöver inte ta bort skruvarna. Skjut locket en bit uppåt och drag det sedan rakt ut. Titta noga på centralapparaten och bekanta dig med dess olika delar. Till vänster sitter kretskortet med de skruvplintar där man ansluter olika typer av detektorer, sirener och andra yttre apparater. Till höger finns det plats för en blyackumulator, av samma typ som i en bil, som underhållsladdas när det finns ström i vägguttaget och försörjer centralapparaten om ett strömavbrott inträffar. Batteriets livslängd är ca 5-6 år. Placera centralapparaten gömd och alltid inom larmat område. Markera hålen på väggen med ett spetsigt föremål. Borra lämpliga hål, plugga om väggen är av sten eller gips, och skruva fast centralapparaten ordentligt. Nu är det dags att ansluta de olika detektorer som du har. Se vidare i följande avsnitt som behandlar hur du monterar och ansluter olika typer av detektorer. Efter det att alla detektorer och eventuella sirener monterats och installerats skall matningsspänning och batteri anslutas. Mer om detta senare. Anslut den medföljande mellanproppen till närmaste telejack. Det är en fördel om du kan ansluta larmet till det första jacket i huset. 3.2 Inbrottslarmsdetektorer. Rikta inte detektorn mot något sorts utblås från eventuell ventilation eller air-condition då detta definitivt är 'värme i rörelse'. Lämplig höjd över golvet är meter. Tänk igenom hur du själv skulle ta dig in i ditt hus eller lägenhet. Placera detektorerna så att dessa vägar bevakas Montera och anslut väggmonterad IRdetektor. Börja med att dela på detektorn. Ta, med hjälp av en kniv eller en borr, försiktigt upp minst två hål i kapslingen för att fästa detektorn på väggen med. Kom också ihåg att ta upp ett hål som du kan dra kabeln igenom. Skruva nu fast detektorn på den plats du valt. Om väggmaterialet så kräver måste du använda montageplugg. IR-detektorn måste anslutas med kabel på två ställen, på plintarna i detektorn samt i centralapparaten. För detta ändamål använder du en kabel med minst 4 och helst 6 ledare med en area av min mm. Skillnaden är om du vill ansluta sabotagekontakten i detektorn. Fråga din återförsäljare om inkopplingsanvisningar. Generellt kan man säga att behovet av sabotagekontroll i hemmiljö är liten jämfört med om detektorn monteras i offentlig miljö. Anslut nu varsin ledare till plintarna för matningsspänning som oftast är märkta 12 VDC, + resp. - och plintarna märkta c respektive n.c. Håll reda på, och skriv gärna upp, färgen på varje kabel. I centralapparaten ansluts motsvarande kablar till plintarna märkta '12V' + resp. - och plintarna märkta 'In1'. Sabotagekontakten i detektorn är oftast märkt "Tamper". I centralapparaten ansluts dessa kablar till "In3". De olika typer av inbrottslarmsdetektorer som oftast kommer ifråga vid mindre larminstallatoner är IR-detektorer och magnetkontakter. Magnetkontakten används för att punktbevaka en dörr eller ett fönster som kan vara särskilt utsatt IR-detektorn används för områdesbevakning av ex. ett rum eller ett område innanför en ytterdörr IR-detektor för väggmontage. IR-detektorn mäter, eller snarare indikerar, värme i rörelse. I inbrottslarmet utnyttjas det faktum att en människa, eller för den delen alla däggdjur, alstrar värme. Om vi rör oss i ett rum kan alltså IR-detektorn 'se' detta. Problem kan alltså uppstå om vi vill ha hunden eller katten springande lös därhemma medan vi är borta men mer om detta när vi ställer in IR-detektorn. Först letar vi reda på en lämplig plats att montera detektorn på. En vägg eller ett hörn passar bra och orienterat på ett sådant sätt att inte detektorn ser ut genom ett fönster. Om solen lyser på detektorn kan den uppfatta det som just 'värme i rörelse' och indikera. 4

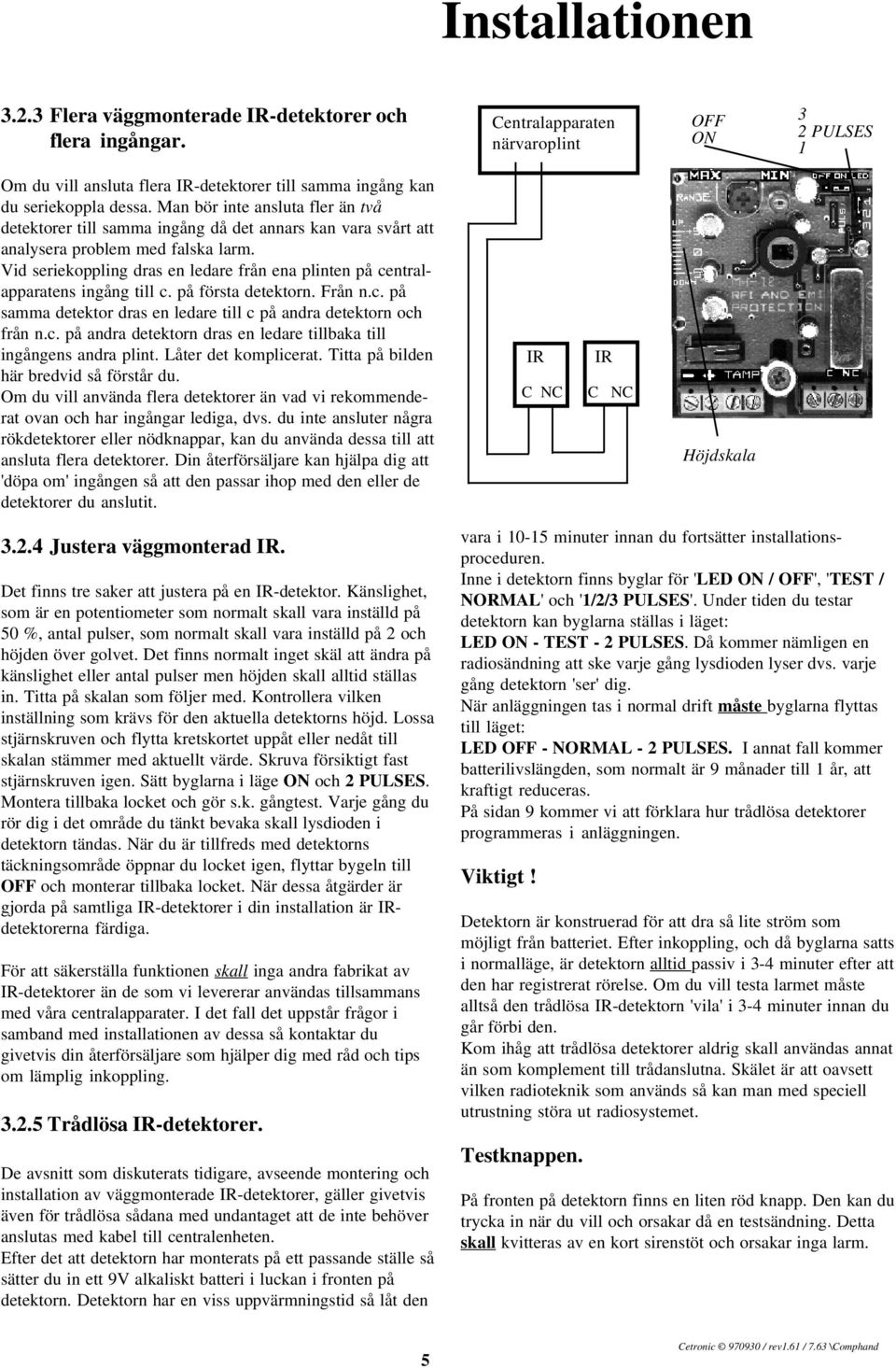

5 Installationen Flera väggmonterade IR-detektorer och flera ingångar. Centralapparaten närvaroplint OFF ON 3 2 PULSES 1 Om du vill ansluta flera IR-detektorer till samma ingång kan du seriekoppla dessa. Man bör inte ansluta fler än två detektorer till samma ingång då det annars kan vara svårt att analysera problem med falska larm. Vid seriekoppling dras en ledare från ena plinten på centralapparatens ingång till c. på första detektorn. Från n.c. på samma detektor dras en ledare till c på andra detektorn och från n.c. på andra detektorn dras en ledare tillbaka till ingångens andra plint. Låter det komplicerat. Titta på bilden här bredvid så förstår du. Om du vill använda flera detektorer än vad vi rekommenderat ovan och har ingångar lediga, dvs. du inte ansluter några rökdetektorer eller nödknappar, kan du använda dessa till att ansluta flera detektorer. Din återförsäljare kan hjälpa dig att 'döpa om' ingången så att den passar ihop med den eller de detektorer du anslutit. IR C NC IR C NC Höjdskala Justera väggmonterad IR. Det finns tre saker att justera på en IR-detektor. Känslighet, som är en potentiometer som normalt skall vara inställd på 50 %, antal pulser, som normalt skall vara inställd på 2 och höjden över golvet. Det finns normalt inget skäl att ändra på känslighet eller antal pulser men höjden skall alltid ställas in. Titta på skalan som följer med. Kontrollera vilken inställning som krävs för den aktuella detektorns höjd. Lossa stjärnskruven och flytta kretskortet uppåt eller nedåt till skalan stämmer med aktuellt värde. Skruva försiktigt fast stjärnskruven igen. Sätt byglarna i läge ON och 2 PULSES. Montera tillbaka locket och gör s.k. gångtest. Varje gång du rör dig i det område du tänkt bevaka skall lysdioden i detektorn tändas. När du är tillfreds med detektorns täckningsområde öppnar du locket igen, flyttar bygeln till OFF och monterar tillbaka locket. När dessa åtgärder är gjorda på samtliga IR-detektorer i din installation är IRdetektorerna färdiga. För att säkerställa funktionen skall inga andra fabrikat av IR-detektorer än de som vi levererar användas tillsammans med våra centralapparater. I det fall det uppstår frågor i samband med installationen av dessa så kontaktar du givetvis din återförsäljare som hjälper dig med råd och tips om lämplig inkoppling Trådlösa IR-detektorer. De avsnitt som diskuterats tidigare, avseende montering och installation av väggmonterade IR-detektorer, gäller givetvis även för trådlösa sådana med undantaget att de inte behöver anslutas med kabel till centralenheten. Efter det att detektorn har monterats på ett passande ställe så sätter du in ett 9V alkaliskt batteri i luckan i fronten på detektorn. Detektorn har en viss uppvärmningstid så låt den vara i minuter innan du fortsätter installationsproceduren. Inne i detektorn finns byglar för 'LED ON / OFF', 'TEST / NORMAL' och '1/2/3 PULSES'. Under tiden du testar detektorn kan byglarna ställas i läget: LED ON - TEST - 2 PULSES. Då kommer nämligen en radiosändning att ske varje gång lysdioden lyser dvs. varje gång detektorn 'ser' dig. När anläggningen tas i normal drift måste byglarna flyttas till läget: LED OFF - NORMAL - 2 PULSES. I annat fall kommer batterilivslängden, som normalt är 9 månader till 1 år, att kraftigt reduceras. På sidan 9 kommer vi att förklara hur trådlösa detektorer programmeras i anläggningen. Viktigt! Detektorn är konstruerad för att dra så lite ström som möjligt från batteriet. Efter inkoppling, och då byglarna satts i normalläge, är detektorn alltid passiv i 3-4 minuter efter att den har registrerat rörelse. Om du vill testa larmet måste alltså den trådlösa IR-detektorn 'vila' i 3-4 minuter innan du går förbi den. Kom ihåg att trådlösa detektorer aldrig skall användas annat än som komplement till trådanslutna. Skälet är att oavsett vilken radioteknik som används så kan man med speciell utrustning störa ut radiosystemet. Testknappen. På fronten på detektorn finns en liten röd knapp. Den kan du trycka in när du vill och orsakar då en testsändning. Detta skall kvitteras av en kort sirenstöt och orsakar inga larm. 5

6 Installationen Brandvarnare. Det finns många olika typer av detektorer för rök och/eller brand på marknaden. För installationer i normal hemmiljö kan, i de allra flesta fall, typer liknande brandvarnarna oftast vara tillräckliga. Om miljön är speciell, som i kök eller dammiga eller fuktiga utrymmen, måste speciella typer av detektorer användas för att undvika falska larm. Tänk på att falska brandlarm inte bara kan kosta dig stora pengar i utryckningsersättning till Brandkåren utan också tar resurser från dem som kanske behöver dem i just det tillfället Montering av brandvarnare. Börja med att montera detektorn i taket. Välj en plats med god luftcirkulation och så centralt placerad i taket som möjligt. Skruva fast monteringsstycket i taket med de medföljande pluggarna och skruvarna. Brandvarnaren måste anslutas med kabel på två ställen, på plintarna i detektorn samt i centralapparaten. För detta ändamål använder du en kabel med 4 ledare med en area av min mm. Anslut nu varsin ledare till plintarna för matningsspänning som oftast är märkta 12 VDC, + resp. - och plintarna märkta c respektive n.o. Håll reda på, och skriv gärna upp, färgen på varje kabel. I centralapparaten ansluts motsvarande kablar till plintarna märkta '12V' + resp. - och plintarna märkta 'In2'. 3.4 Larm Till och Från. En av de saker som man som anläggningsinnehavare bör lägga ner extra mycket tid och resurser på är hur larmet skall manövreras. De allra flesta falska larm orsakas av hanteringsfel och dominerande är att larmet inte slagits från innan någon gått in i larmat område. Detta kan skapa stora problem och minska din egen och andras respekt för anläggningen. I Compact finns det flera sätt att manövrera larm till och från. Alla sätt är så kallat händelsestyrda, dvs. den senaste manövreringen gäller. Du kan alltid ringa ditt larm och slå till och från. Du kan installera en nyckelförbikopplare vid eller innanför ytterdörren eller låta installera en liten brytare i låset eller använda en nyckeln som förbikopplare i kapslingen på centralapparaten. Vad du än väljer bör du noga läsa igenom fördelar och nackdelar nedan. Och du kan alltid ändra dig den dag det passar dig eller din plånbok bättre. Närvarolarm är den enda larmtyp som stängs av när larmet slås från. Brandlarm och trygghetslarm är alltid aktivt Flera detektorer eller flera ingångar. Om du vill ansluta flera branvarnare till samma ingång kan du seriekoppla dessa. Man bör inte ansluta fler än två detektorer till samma ingång då det annars kan vara svårt att analysera problem med falska larm. Vid seriekoppling dras en ledare från ena plinten på centralapparatens ingång till c. på första detektorn. Från n.c. på samma detektor dras en ledare till c på andra detektorn och från n.c. på andra detektorn dras en ledare tillbaka till ingångens andra plint. På samma sätt kopplas matningsspänningen vidare från den första detektorn till nästa. Innan seriekoppling av detektorer tas i drift måste nu centralen programmeras om. Då måste du tala med din återförsäljare. Om du vill använda fler detektorer än vad vi rekommenderat ovan och har ingångar lediga kan du använda dessa till att ansluta flera detektorer. Din återförsäljare kan hjälpa dig att 'döpa om' ingången så att den passar ihop med larmtypen. 6

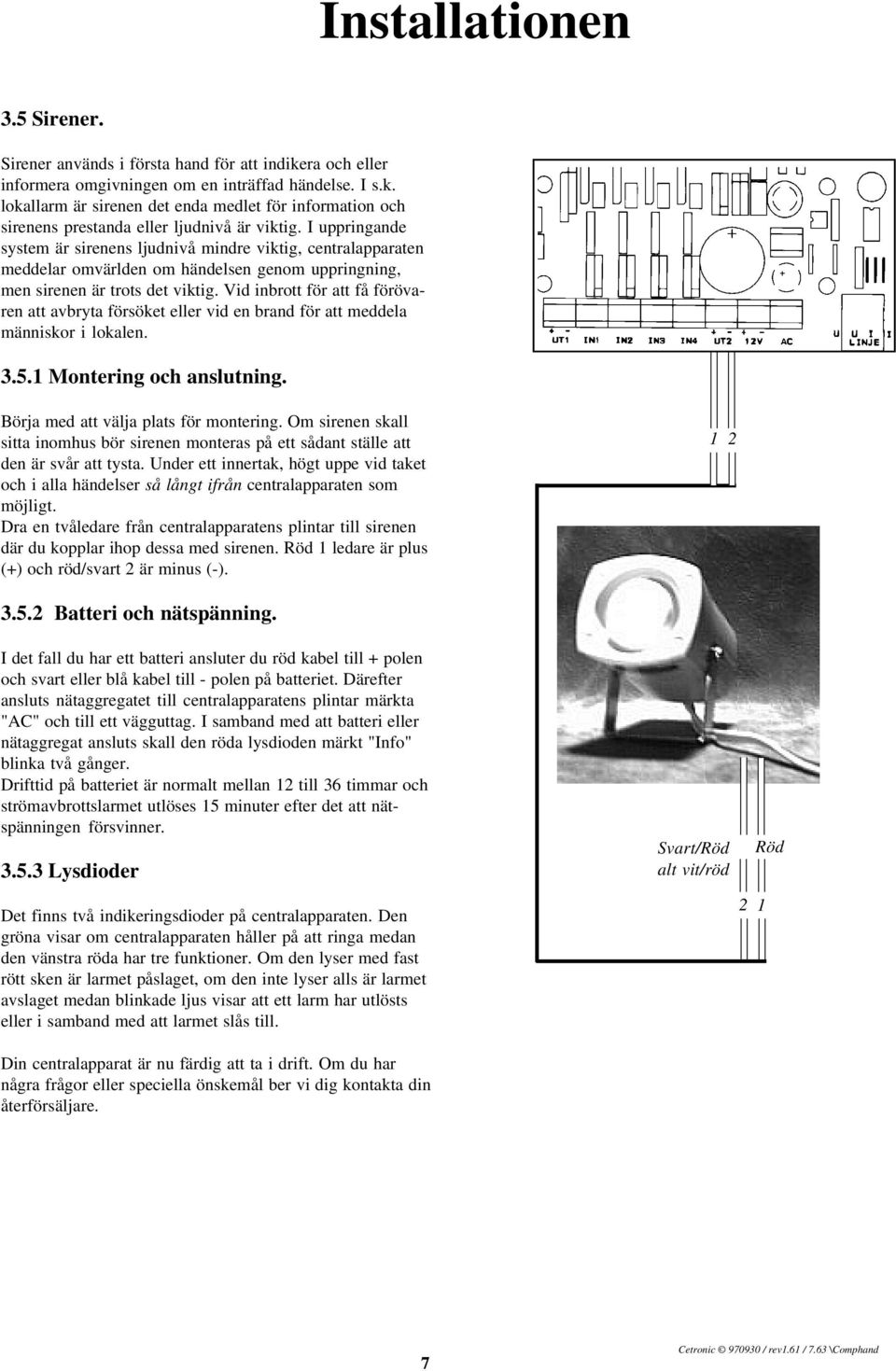

7 Installationen 3.5 Sirener. Sirener används i första hand för att indikera och eller informera omgivningen om en inträffad händelse. I s.k. lokallarm är sirenen det enda medlet för information och sirenens prestanda eller ljudnivå är viktig. I uppringande system är sirenens ljudnivå mindre viktig, centralapparaten meddelar omvärlden om händelsen genom uppringning, men sirenen är trots det viktig. Vid inbrott för att få förövaren att avbryta försöket eller vid en brand för att meddela människor i lokalen Montering och anslutning. Börja med att välja plats för montering. Om sirenen skall sitta inomhus bör sirenen monteras på ett sådant ställe att den är svår att tysta. Under ett innertak, högt uppe vid taket och i alla händelser så långt ifrån centralapparaten som möjligt. Dra en tvåledare från centralapparatens plintar till sirenen där du kopplar ihop dessa med sirenen. Röd 1 ledare är plus (+) och röd/svart 2 är minus (-) Batteri och nätspänning. I det fall du har ett batteri ansluter du röd kabel till + polen och svart eller blå kabel till - polen på batteriet. Därefter ansluts nätaggregatet till centralapparatens plintar märkta "AC" och till ett vägguttag. I samband med att batteri eller nätaggregat ansluts skall den röda lysdioden märkt "Info" blinka två gånger. Drifttid på batteriet är normalt mellan 12 till 36 timmar och strömavbrottslarmet utlöses 15 minuter efter det att nätspänningen försvinner Lysdioder Det finns två indikeringsdioder på centralapparaten. Den gröna visar om centralapparaten håller på att ringa medan den vänstra röda har tre funktioner. Om den lyser med fast rött sken är larmet påslaget, om den inte lyser alls är larmet avslaget medan blinkade ljus visar att ett larm har utlösts eller i samband med att larmet slås till. Din centralapparat är nu färdig att ta i drift. Om du har några frågor eller speciella önskemål ber vi dig kontakta din återförsäljare. Svart/Röd alt vit/röd 2 Röd 1 7

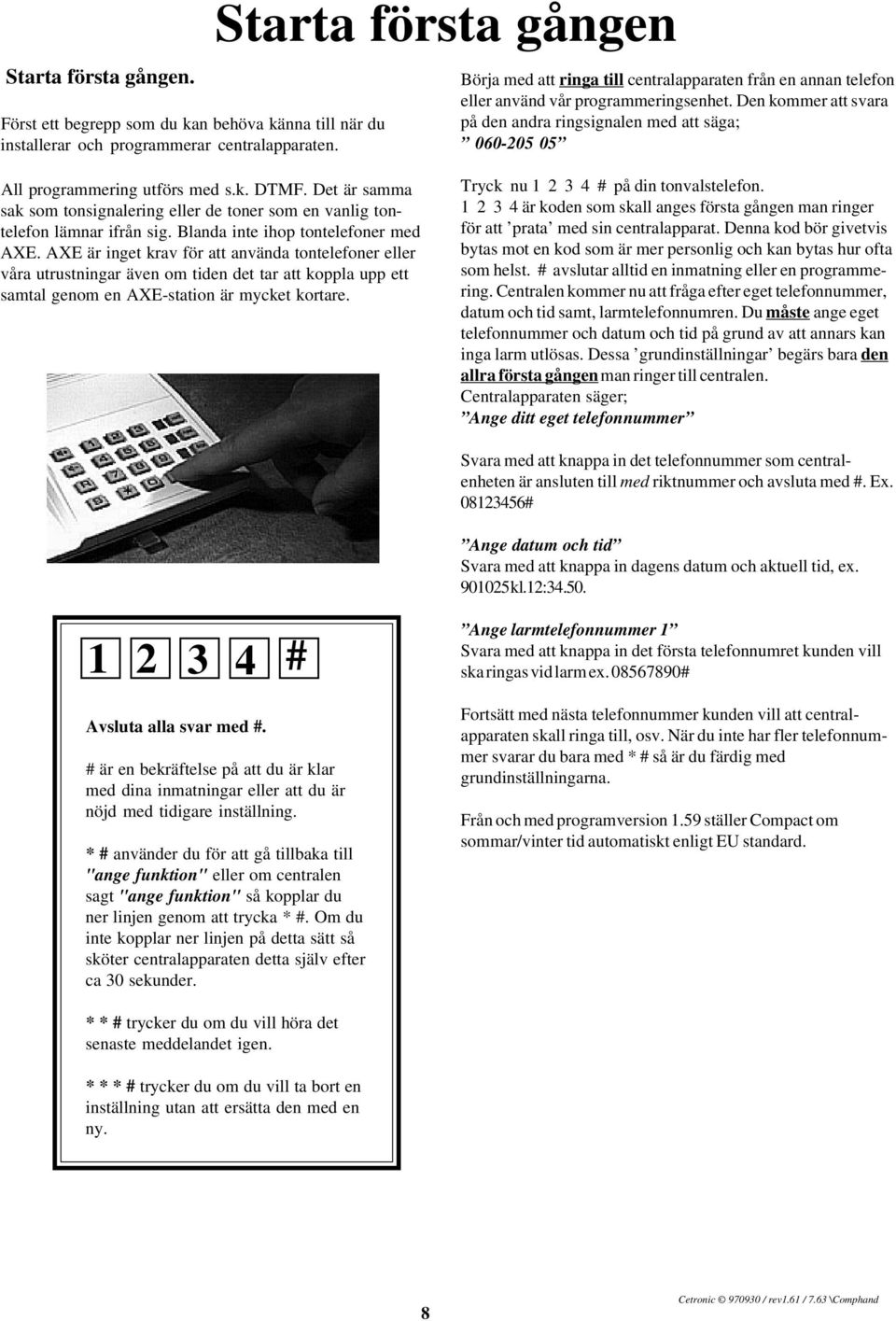

8 Starta första gången. Först ett begrepp som du kan behöva känna till när du installerar och programmerar centralapparaten. Starta första gången Börja med att ringa till centralapparaten från en annan telefon eller använd vår programmeringsenhet. Den kommer att svara på den andra ringsignalen med att säga; All programmering utförs med s.k. DTMF. Det är samma sak som tonsignalering eller de toner som en vanlig tontelefon lämnar ifrån sig. Blanda inte ihop tontelefoner med AXE. AXE är inget krav för att använda tontelefoner eller våra utrustningar även om tiden det tar att koppla upp ett samtal genom en AXE-station är mycket kortare. Tryck nu # på din tonvalstelefon är koden som skall anges första gången man ringer för att prata med sin centralapparat. Denna kod bör givetvis bytas mot en kod som är mer personlig och kan bytas hur ofta som helst. # avslutar alltid en inmatning eller en programmering. Centralen kommer nu att fråga efter eget telefonnummer, datum och tid samt, larmtelefonnumren. Du måste ange eget telefonnummer och datum och tid på grund av att annars kan inga larm utlösas. Dessa grundinställningar begärs bara den allra första gången man ringer till centralen. Centralapparaten säger; Ange ditt eget telefonnummer Svara med att knappa in det telefonnummer som centralenheten är ansluten till med riktnummer och avsluta med #. Ex # Ange datum och tid Svara med att knappa in dagens datum och aktuell tid, ex kl.12: # Ange larmtelefonnummer 1 Svara med att knappa in det första telefonnumret kunden vill ska ringas vid larm ex # Avsluta alla svar med #. # är en bekräftelse på att du är klar med dina inmatningar eller att du är nöjd med tidigare inställning. * # använder du för att gå tillbaka till "ange funktion" eller om centralen sagt "ange funktion" så kopplar du ner linjen genom att trycka * #. Om du inte kopplar ner linjen på detta sätt så sköter centralapparaten detta själv efter ca 30 sekunder. Fortsätt med nästa telefonnummer kunden vill att centralapparaten skall ringa till, osv. När du inte har fler telefonnummer svarar du bara med * # så är du färdig med grundinställningarna. Från och med programversion 1.59 ställer Compact om sommar/vinter tid automatiskt enligt EU standard. * * # trycker du om du vill höra det senaste meddelandet igen. * * * # trycker du om du vill ta bort en inställning utan att ersätta den med en ny. 8

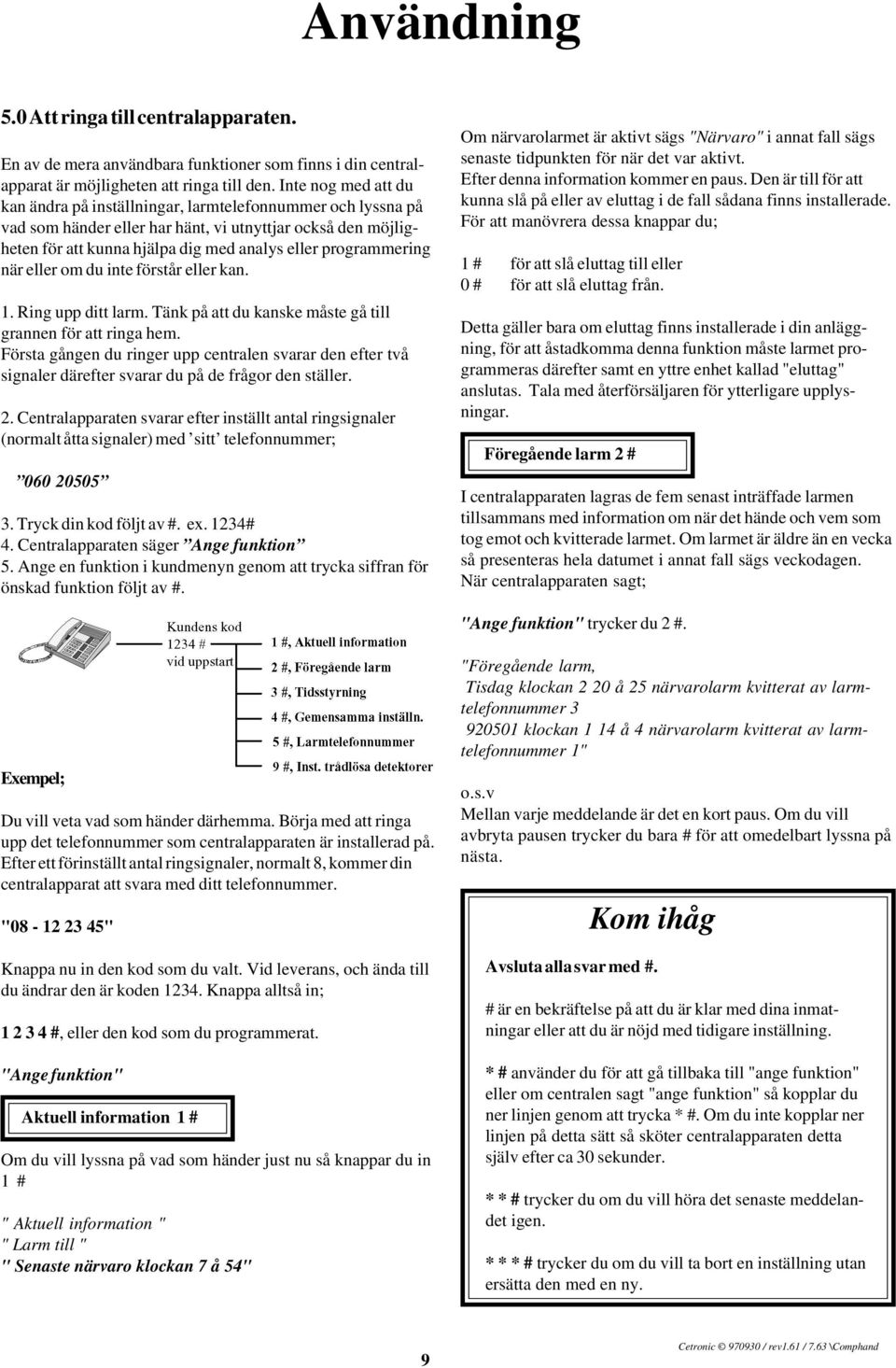

9 Användning 5.0 Att ringa till centralapparaten. En av de mera användbara funktioner som finns i din centralapparat är möjligheten att ringa till den. Inte nog med att du kan ändra på inställningar, larmtelefonnummer och lyssna på vad som händer eller har hänt, vi utnyttjar också den möjligheten för att kunna hjälpa dig med analys eller programmering när eller om du inte förstår eller kan. 1. Ring upp ditt larm. Tänk på att du kanske måste gå till grannen för att ringa hem. Första gången du ringer upp centralen svarar den efter två signaler därefter svarar du på de frågor den ställer. 2. Centralapparaten svarar efter inställt antal ringsignaler (normalt åtta signaler) med sitt telefonnummer; Tryck din kod följt av #. ex. 1234# 4. Centralapparaten säger Ange funktion 5. Ange en funktion i kundmenyn genom att trycka siffran för önskad funktion följt av #. Om närvarolarmet är aktivt sägs "Närvaro" i annat fall sägs senaste tidpunkten för när det var aktivt. Efter denna information kommer en paus. Den är till för att kunna slå på eller av eluttag i de fall sådana finns installerade. För att manövrera dessa knappar du; 1 # för att slå eluttag till eller 0 # för att slå eluttag från. Detta gäller bara om eluttag finns installerade i din anläggning, för att åstadkomma denna funktion måste larmet programmeras därefter samt en yttre enhet kallad "eluttag" anslutas. Tala med återförsäljaren för ytterligare upplysningar. Föregående larm 2 # I centralapparaten lagras de fem senast inträffade larmen tillsammans med information om när det hände och vem som tog emot och kvitterade larmet. Om larmet är äldre än en vecka så presenteras hela datumet i annat fall sägs veckodagen. När centralapparaten sagt; "Ange funktion" trycker du 2 #. Exempel; Du vill veta vad som händer därhemma. Börja med att ringa upp det telefonnummer som centralapparaten är installerad på. Efter ett förinställt antal ringsignaler, normalt 8, kommer din centralapparat att svara med ditt telefonnummer. " " Knappa nu in den kod som du valt. Vid leverans, och ända till du ändrar den är koden Knappa alltså in; #, eller den kod som du programmerat. "Ange funktion" Aktuell information 1 # Om du vill lyssna på vad som händer just nu så knappar du in 1 # " Aktuell information " " Larm till " " Senaste närvaro klockan 7 å 54" "Föregående larm, Tisdag klockan 2 20 å 25 närvarolarm kvitterat av larmtelefonnummer klockan 1 14 å 4 närvarolarm kvitterat av larmtelefonnummer 1" o.s.v Mellan varje meddelande är det en kort paus. Om du vill avbryta pausen trycker du bara # för att omedelbart lyssna på nästa. Kom ihåg Avsluta alla svar med #. # är en bekräftelse på att du är klar med dina inmatningar eller att du är nöjd med tidigare inställning. * # använder du för att gå tillbaka till "ange funktion" eller om centralen sagt "ange funktion" så kopplar du ner linjen genom att trycka * #. Om du inte kopplar ner linjen på detta sätt så sköter centralapparaten detta själv efter ca 30 sekunder. * * # trycker du om du vill höra det senaste meddelandet igen. * * * # trycker du om du vill ta bort en inställning utan ersätta den med en ny. 9

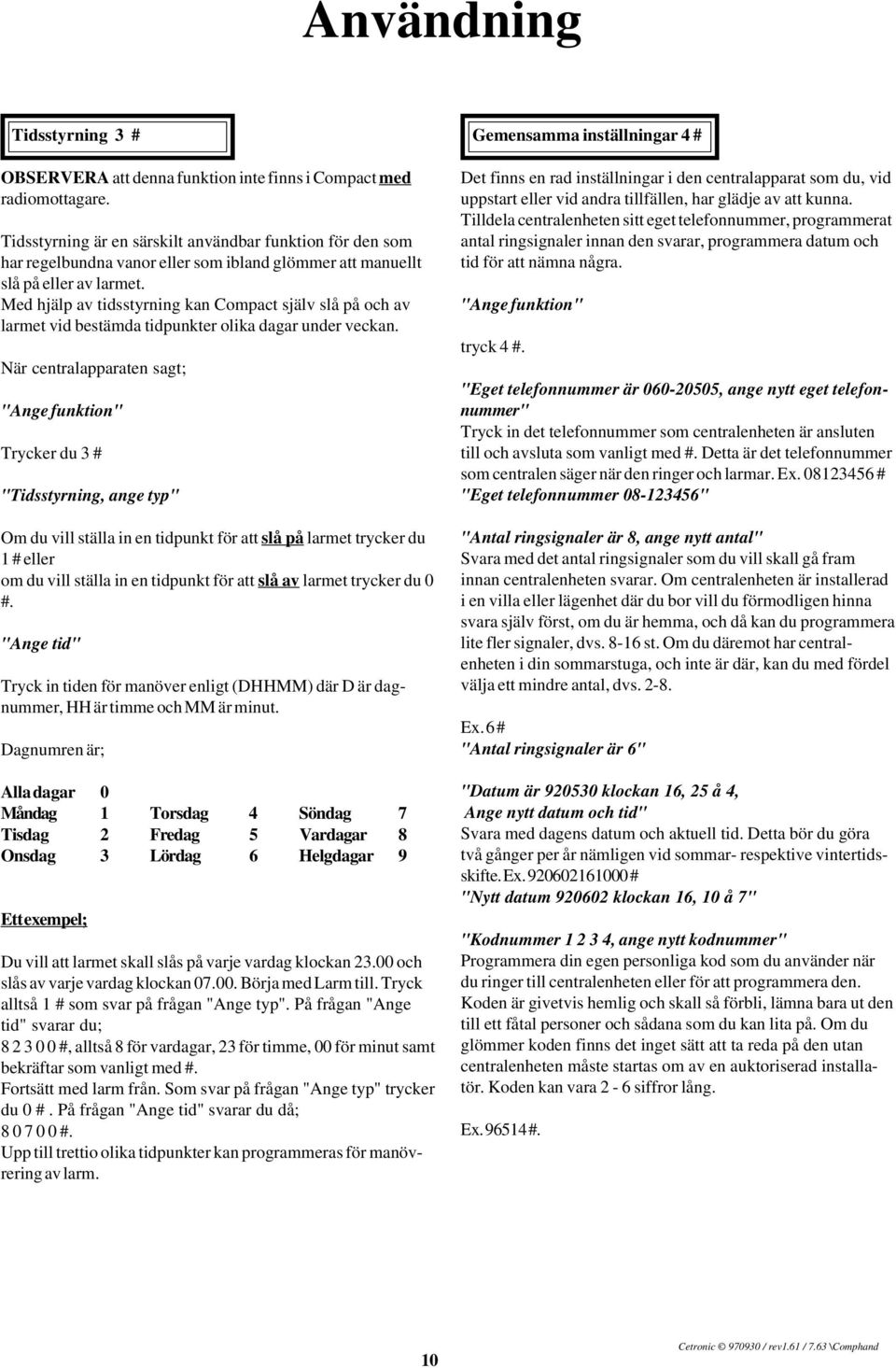

10 Användning Tidsstyrning 3 # OBSERVERA att denna funktion inte finns i Compact med radiomottagare. Tidsstyrning är en särskilt användbar funktion för den som har regelbundna vanor eller som ibland glömmer att manuellt slå på eller av larmet. Med hjälp av tidsstyrning kan Compact själv slå på och av larmet vid bestämda tidpunkter olika dagar under veckan. När centralapparaten sagt; "Ange funktion" Trycker du 3 # "Tidsstyrning, ange typ" Om du vill ställa in en tidpunkt för att slå på larmet trycker du 1 # eller om du vill ställa in en tidpunkt för att slå av larmet trycker du 0 #. "Ange tid" Tryck in tiden för manöver enligt (DHHMM) där D är dagnummer, HH är timme och MM är minut. Dagnumren är; Alla dagar 0 Måndag 1 Torsdag 4 Söndag 7 Tisdag 2 Fredag 5 Vardagar 8 Onsdag 3 Lördag 6 Helgdagar 9 Ett exempel; Du vill att larmet skall slås på varje vardag klockan och slås av varje vardag klockan Börja med Larm till. Tryck alltså 1 # som svar på frågan "Ange typ". På frågan "Ange tid" svarar du; #, alltså 8 för vardagar, 23 för timme, 00 för minut samt bekräftar som vanligt med #. Fortsätt med larm från. Som svar på frågan "Ange typ" trycker du 0 #. På frågan "Ange tid" svarar du då; #. Upp till trettio olika tidpunkter kan programmeras för manövrering av larm. Gemensamma inställningar 4 # Det finns en rad inställningar i den centralapparat som du, vid uppstart eller vid andra tillfällen, har glädje av att kunna. Tilldela centralenheten sitt eget telefonnummer, programmerat antal ringsignaler innan den svarar, programmera datum och tid för att nämna några. "Ange funktion" tryck 4 #. "Eget telefonnummer är , ange nytt eget telefonnummer" Tryck in det telefonnummer som centralenheten är ansluten till och avsluta som vanligt med #. Detta är det telefonnummer som centralen säger när den ringer och larmar. Ex # "Eget telefonnummer " "Antal ringsignaler är 8, ange nytt antal" Svara med det antal ringsignaler som du vill skall gå fram innan centralenheten svarar. Om centralenheten är installerad i en villa eller lägenhet där du bor vill du förmodligen hinna svara själv först, om du är hemma, och då kan du programmera lite fler signaler, dvs st. Om du däremot har centralenheten i din sommarstuga, och inte är där, kan du med fördel välja ett mindre antal, dvs Ex. 6 # "Antal ringsignaler är 6" "Datum är klockan 16, 25 å 4, Ange nytt datum och tid" Svara med dagens datum och aktuell tid. Detta bör du göra två gånger per år nämligen vid sommar- respektive vintertidsskifte. Ex # "Nytt datum klockan 16, 10 å 7" "Kodnummer , ange nytt kodnummer" Programmera din egen personliga kod som du använder när du ringer till centralenheten eller för att programmera den. Koden är givetvis hemlig och skall så förbli, lämna bara ut den till ett fåtal personer och sådana som du kan lita på. Om du glömmer koden finns det inget sätt att ta reda på den utan centralenheten måste startas om av en auktoriserad installatör. Koden kan vara 2-6 siffror lång. Ex #. 10

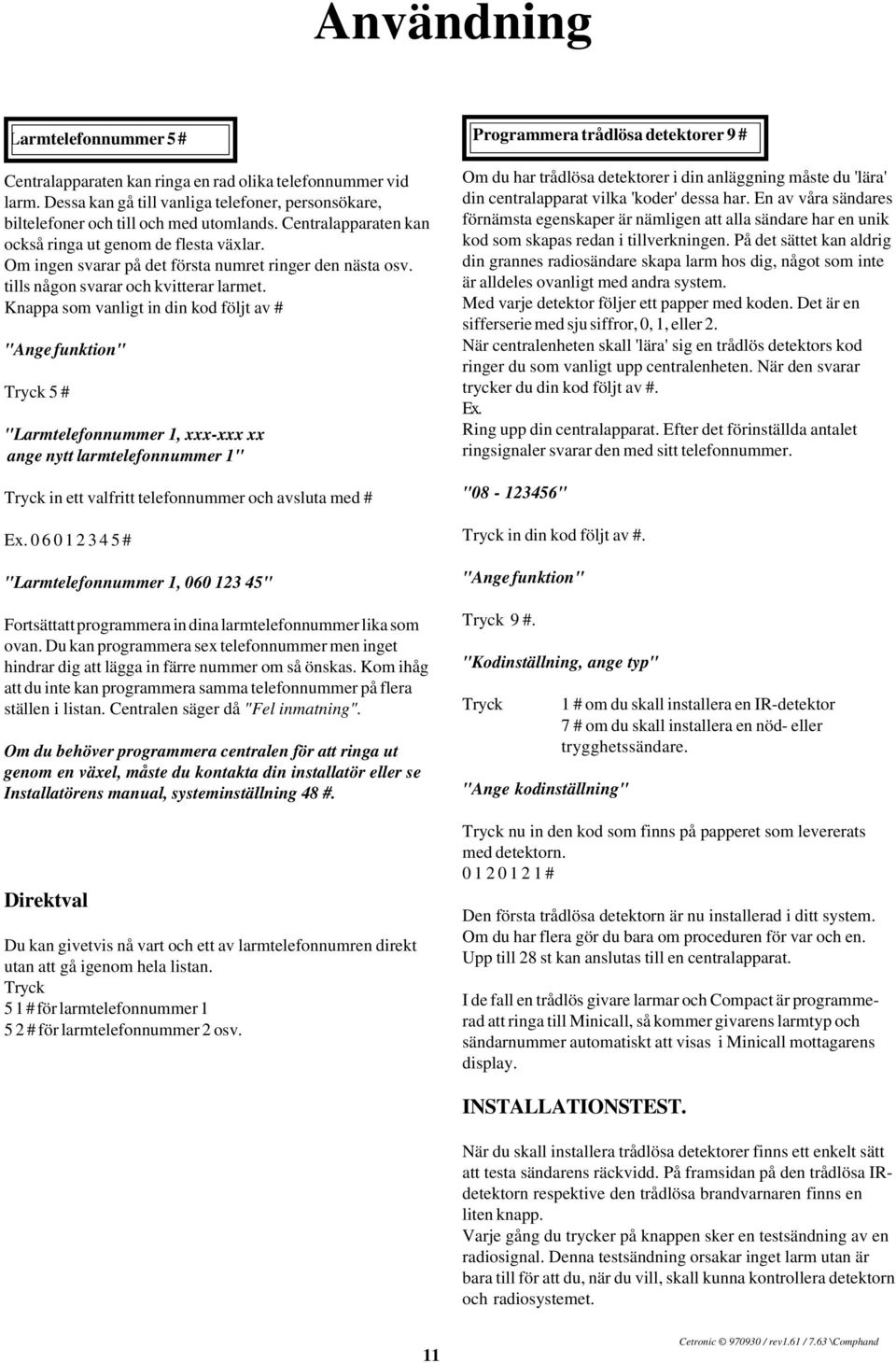

11 Användning Larmtelefonnummer 5 # Centralapparaten kan ringa en rad olika telefonnummer vid larm. Dessa kan gå till vanliga telefoner, personsökare, biltelefoner och till och med utomlands. Centralapparaten kan också ringa ut genom de flesta växlar. Om ingen svarar på det första numret ringer den nästa osv. tills någon svarar och kvitterar larmet. Knappa som vanligt in din kod följt av # "Ange funktion" Tryck 5 # "Larmtelefonnummer 1, xxx-xxx xx ange nytt larmtelefonnummer 1" Tryck in ett valfritt telefonnummer och avsluta med # Ex # "Larmtelefonnummer 1, " Fortsättatt programmera in dina larmtelefonnummer lika som ovan. Du kan programmera sex telefonnummer men inget hindrar dig att lägga in färre nummer om så önskas. Kom ihåg att du inte kan programmera samma telefonnummer på flera ställen i listan. Centralen säger då "Fel inmatning". Om du behöver programmera centralen för att ringa ut genom en växel, måste du kontakta din installatör eller se Installatörens manual, systeminställning 48 #. Direktval Du kan givetvis nå vart och ett av larmtelefonnumren direkt utan att gå igenom hela listan. Tryck 5 1 # för larmtelefonnummer # för larmtelefonnummer 2 osv. Programmera trådlösa detektorer 9 # Om du har trådlösa detektorer i din anläggning måste du 'lära' din centralapparat vilka 'koder' dessa har. En av våra sändares förnämsta egenskaper är nämligen att alla sändare har en unik kod som skapas redan i tillverkningen. På det sättet kan aldrig din grannes radiosändare skapa larm hos dig, något som inte är alldeles ovanligt med andra system. Med varje detektor följer ett papper med koden. Det är en sifferserie med sju siffror, 0, 1, eller 2. När centralenheten skall 'lära' sig en trådlös detektors kod ringer du som vanligt upp centralenheten. När den svarar trycker du din kod följt av #. Ex. Ring upp din centralapparat. Efter det förinställda antalet ringsignaler svarar den med sitt telefonnummer. " " Tryck in din kod följt av #. "Ange funktion" Tryck 9 #. "Kodinställning, ange typ" Tryck "Ange kodinställning" 1 # om du skall installera en IR-detektor 7 # om du skall installera en nöd- eller trygghetssändare. Tryck nu in den kod som finns på papperet som levererats med detektorn # Den första trådlösa detektorn är nu installerad i ditt system. Om du har flera gör du bara om proceduren för var och en. Upp till 28 st kan anslutas till en centralapparat. I de fall en trådlös givare larmar och Compact är programmerad att ringa till Minicall, så kommer givarens larmtyp och sändarnummer automatiskt att visas i Minicall mottagarens display. INSTALLATIONSTEST. När du skall installera trådlösa detektorer finns ett enkelt sätt att testa sändarens räckvidd. På framsidan på den trådlösa IRdetektorn respektive den trådlösa brandvarnaren finns en liten knapp. Varje gång du trycker på knappen sker en testsändning av en radiosignal. Denna testsändning orsakar inget larm utan är bara till för att du, när du vill, skall kunna kontrollera detektorn och radiosystemet. 11

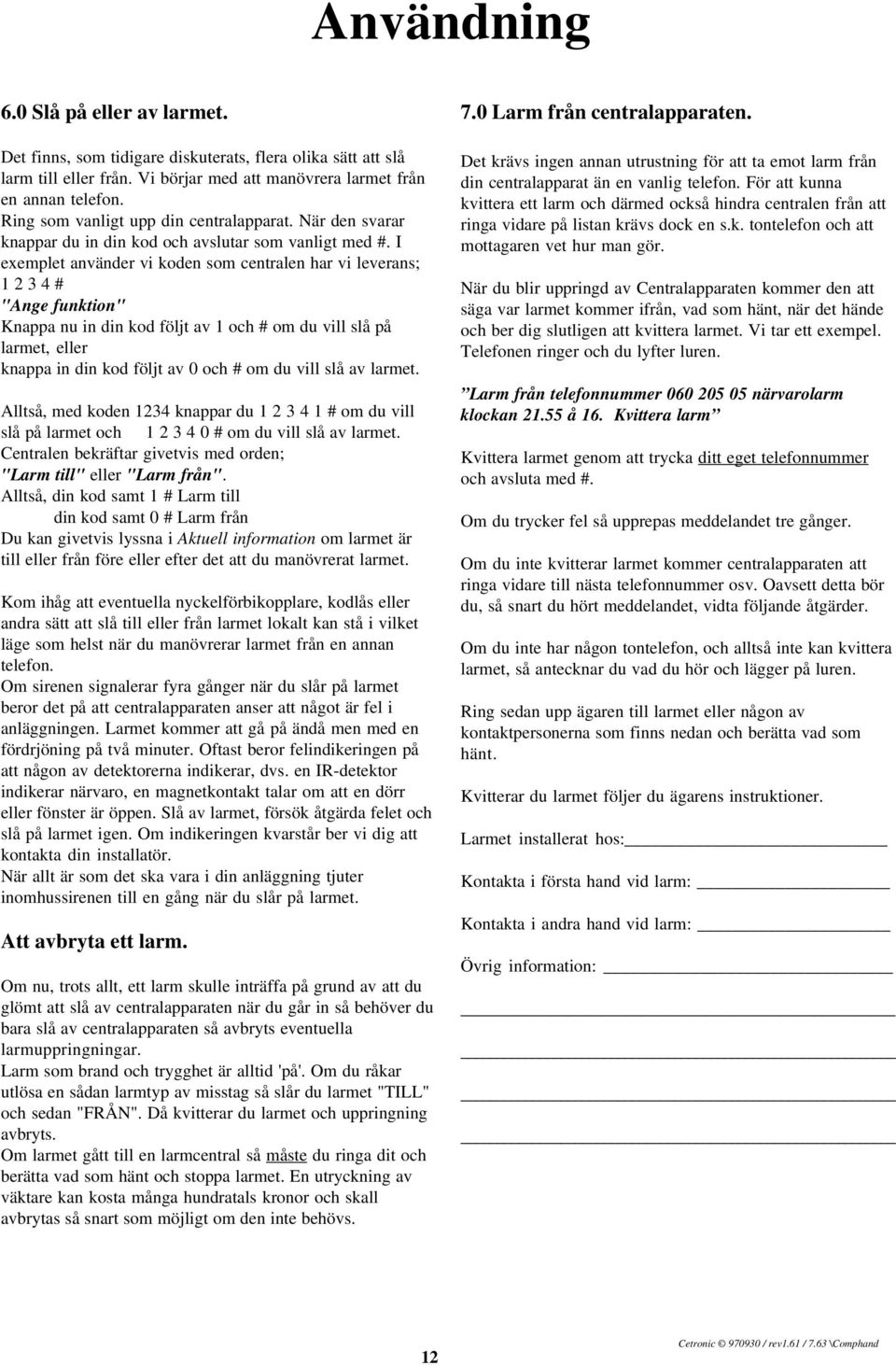

12 Användning 6.0 Slå på eller av larmet. Det finns, som tidigare diskuterats, flera olika sätt att slå larm till eller från. Vi börjar med att manövrera larmet från en annan telefon. Ring som vanligt upp din centralapparat. När den svarar knappar du in din kod och avslutar som vanligt med #. I exemplet använder vi koden som centralen har vi leverans; # "Ange funktion" Knappa nu in din kod följt av 1 och # om du vill slå på larmet, eller knappa in din kod följt av 0 och # om du vill slå av larmet. Alltså, med koden 1234 knappar du # om du vill slå på larmet och # om du vill slå av larmet. Centralen bekräftar givetvis med orden; "Larm till" eller "Larm från". Alltså, din kod samt 1 # Larm till din kod samt 0 # Larm från Du kan givetvis lyssna i Aktuell information om larmet är till eller från före eller efter det att du manövrerat larmet. Kom ihåg att eventuella nyckelförbikopplare, kodlås eller andra sätt att slå till eller från larmet lokalt kan stå i vilket läge som helst när du manövrerar larmet från en annan telefon. Om sirenen signalerar fyra gånger när du slår på larmet beror det på att centralapparaten anser att något är fel i anläggningen. Larmet kommer att gå på ändå men med en fördrjöning på två minuter. Oftast beror felindikeringen på att någon av detektorerna indikerar, dvs. en IR-detektor indikerar närvaro, en magnetkontakt talar om att en dörr eller fönster är öppen. Slå av larmet, försök åtgärda felet och slå på larmet igen. Om indikeringen kvarstår ber vi dig att kontakta din installatör. När allt är som det ska vara i din anläggning tjuter inomhussirenen till en gång när du slår på larmet. Att avbryta ett larm. Om nu, trots allt, ett larm skulle inträffa på grund av att du glömt att slå av centralapparaten när du går in så behöver du bara slå av centralapparaten så avbryts eventuella larmuppringningar. Larm som brand och trygghet är alltid 'på'. Om du råkar utlösa en sådan larmtyp av misstag så slår du larmet "TILL" och sedan "FRÅN". Då kvitterar du larmet och uppringning avbryts. Om larmet gått till en larmcentral så måste du ringa dit och berätta vad som hänt och stoppa larmet. En utryckning av väktare kan kosta många hundratals kronor och skall avbrytas så snart som möjligt om den inte behövs. 7.0 Larm från centralapparaten. Det krävs ingen annan utrustning för att ta emot larm från din centralapparat än en vanlig telefon. För att kunna kvittera ett larm och därmed också hindra centralen från att ringa vidare på listan krävs dock en s.k. tontelefon och att mottagaren vet hur man gör. När du blir uppringd av Centralapparaten kommer den att säga var larmet kommer ifrån, vad som hänt, när det hände och ber dig slutligen att kvittera larmet. Vi tar ett exempel. Telefonen ringer och du lyfter luren. Larm från telefonnummer närvarolarm klockan å 16. Kvittera larm Kvittera larmet genom att trycka ditt eget telefonnummer och avsluta med #. Om du trycker fel så upprepas meddelandet tre gånger. Om du inte kvitterar larmet kommer centralapparaten att ringa vidare till nästa telefonnummer osv. Oavsett detta bör du, så snart du hört meddelandet, vidta följande åtgärder. Om du inte har någon tontelefon, och alltså inte kan kvittera larmet, så antecknar du vad du hör och lägger på luren. Ring sedan upp ägaren till larmet eller någon av kontaktpersonerna som finns nedan och berätta vad som hänt. Kvitterar du larmet följer du ägarens instruktioner. Larmet installerat hos: Kontakta i första hand vid larm: Kontakta i andra hand vid larm: Övrig information: 12

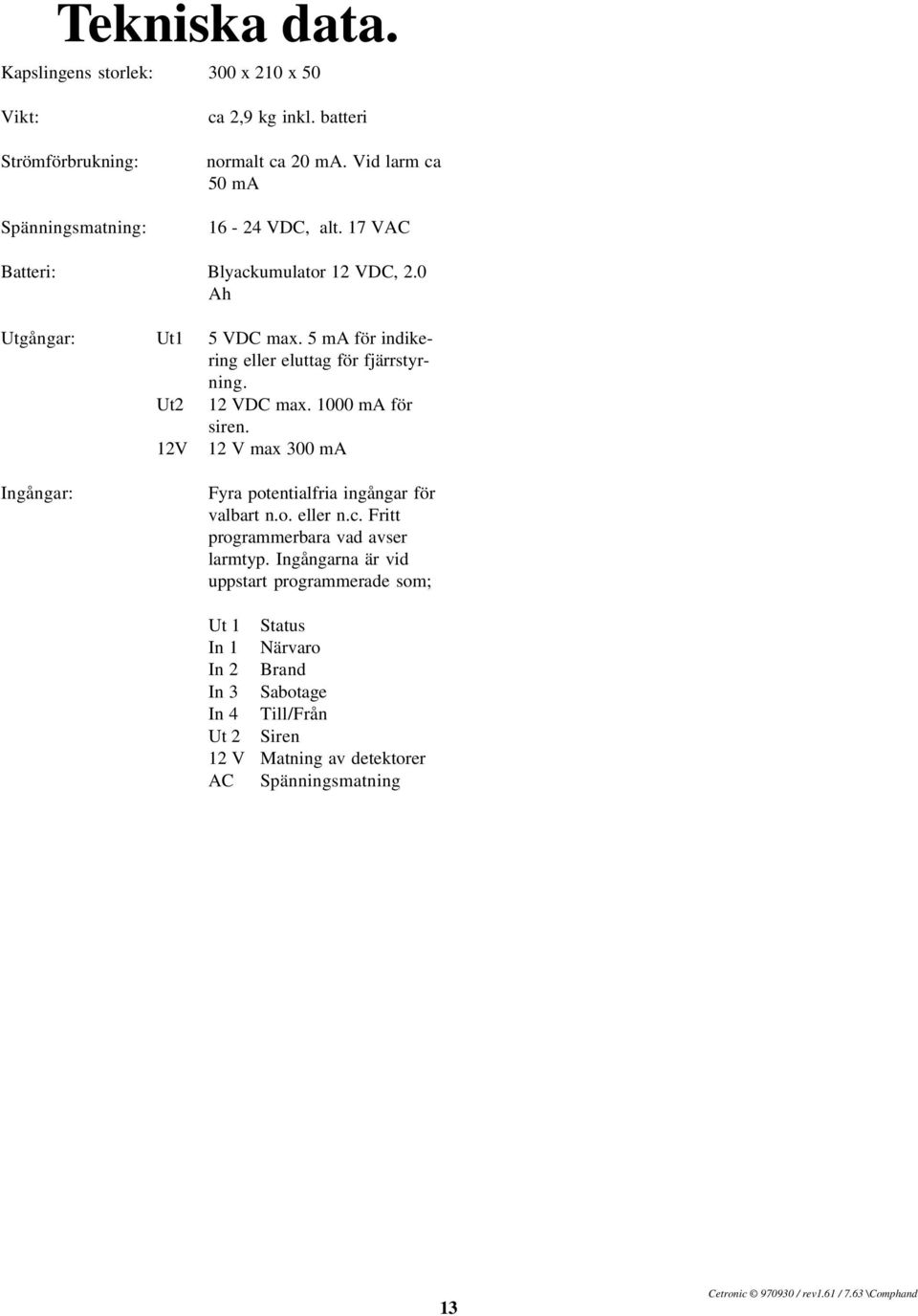

13 Tekniska data. Kapslingens storlek: 300 x 210 x 50 Vikt: Strömförbrukning: Spänningsmatning: ca 2,9 kg inkl. batteri normalt ca 20 ma. Vid larm ca 50 ma VDC, alt. 17 VAC Batteri: Blyackumulator 12 VDC, 2.0 Ah Utgångar: Ut1 5 VDC max. 5 ma för indikering eller eluttag för fjärrstyrning. Ut2 12 VDC max ma för siren. 12V 12 V max 300 ma Ingångar: Fyra potentialfria ingångar för valbart n.o. eller n.c. Fritt programmerbara vad avser larmtyp. Ingångarna är vid uppstart programmerade som; Ut 1 Status In 1 Närvaro In 2 Brand In 3 Sabotage In 4 Till/Från Ut 2 Siren 12 V Matning av detektorer AC Spänningsmatning 13
