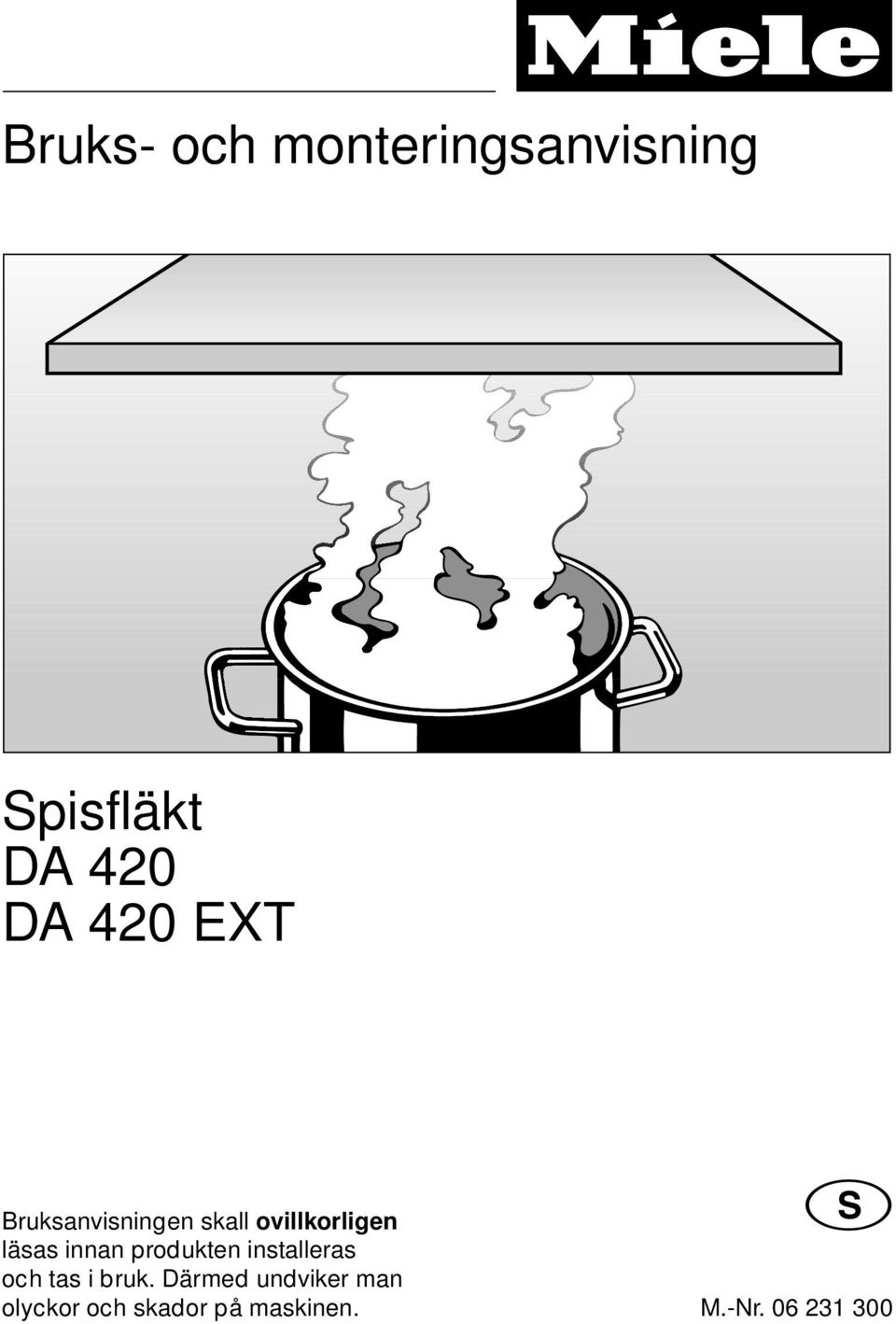

1 Bruks- och monteringsanvisning Spisfläkt DA 420 DA 420 EXT Bruksanvisningen skall ovillkorligen läsas innan produkten installeras och tas i bruk. Därmed undviker man olyckor och skador på maskinen. S M.-Nr

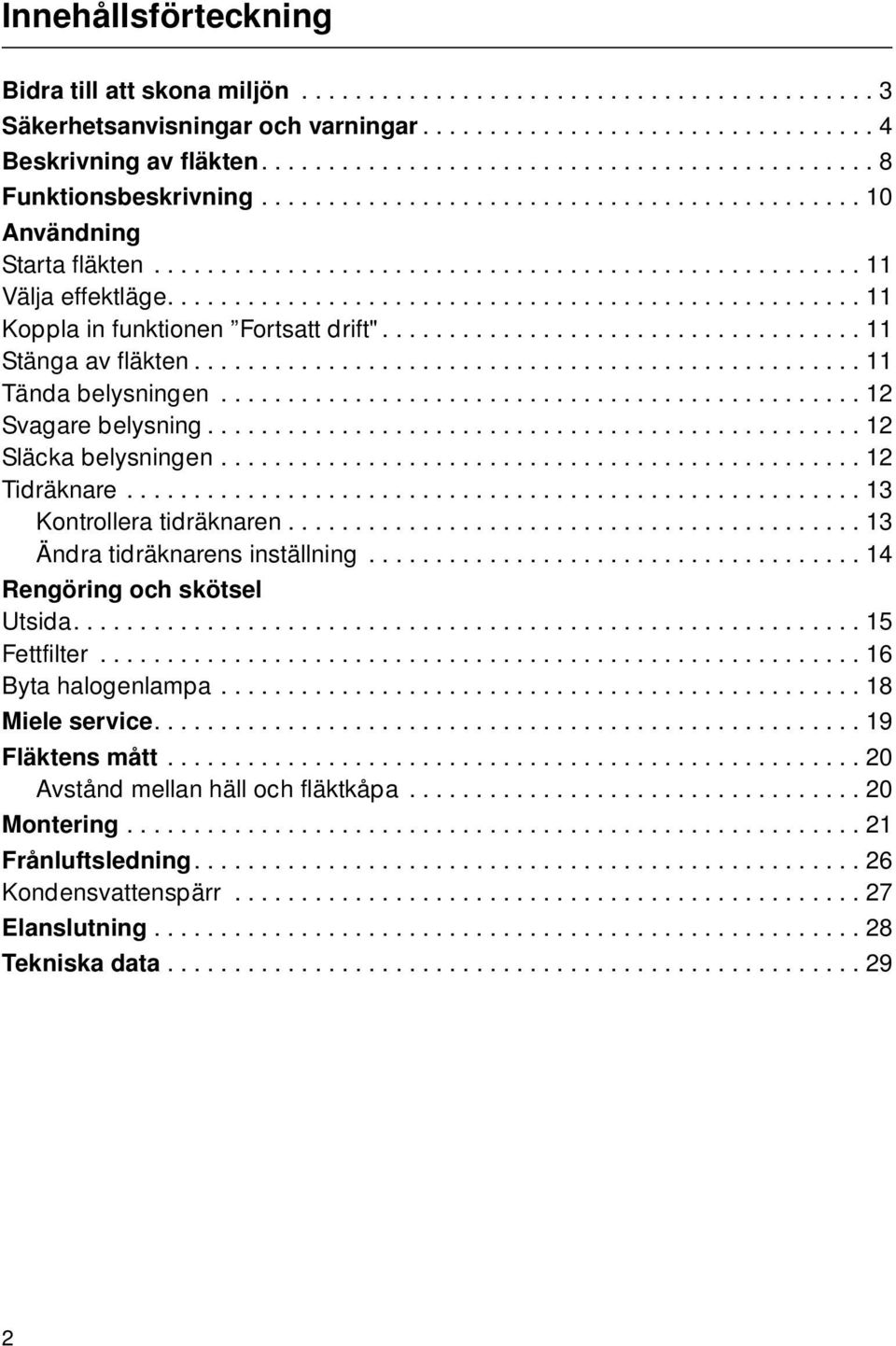

2 Innehållsförteckning Bidra till att skona miljön Säkerhetsanvisningar och varningar Beskrivning av fläkten Funktionsbeskrivning Användning Starta fläkten Välja effektläge Koppla in funktionen Fortsatt drift" Stänga av fläkten Tända belysningen Svagare belysning Släcka belysningen Tidräknare Kontrollera tidräknaren Ändra tidräknarens inställning Rengöring och skötsel Utsida Fettfilter Byta halogenlampa Miele service Fläktens mått Avstånd mellan häll och fläktkåpa Montering Frånluftsledning Kondensvattenspärr Elanslutning Tekniska data

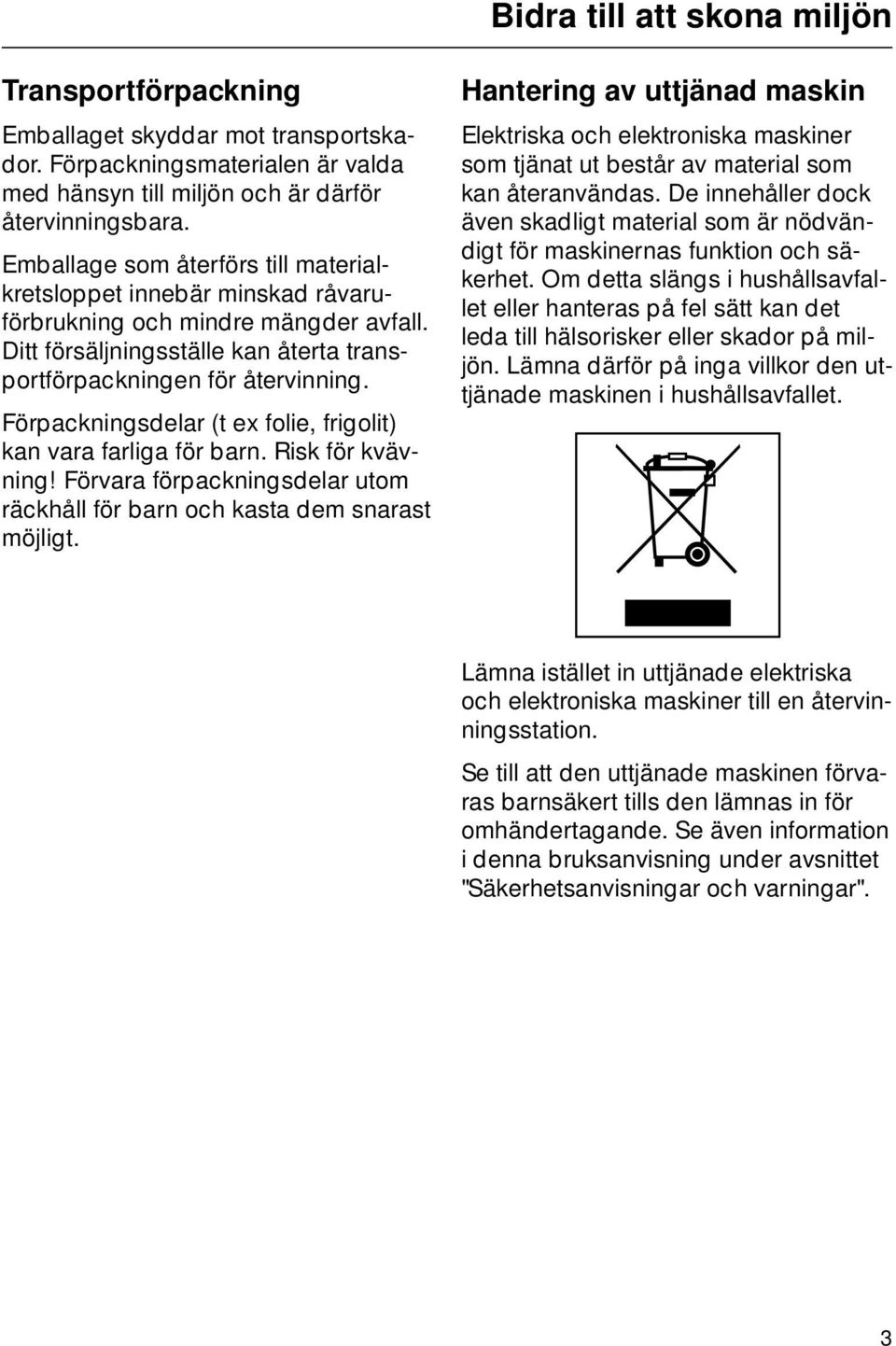

3 Bidra till att skona miljön Transportförpackning Emballaget skyddar mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara. Emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder avfall. Ditt försäljningsställe kan återta transportförpackningen för återvinning. Förpackningsdelar (t ex folie, frigolit) kan vara farliga för barn. Risk för kvävning! Förvara förpackningsdelar utom räckhåll för barn och kasta dem snarast möjligt. Hantering av uttjänad maskin Elektriska och elektroniska maskiner som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvändigt för maskinernas funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på miljön. Lämna därför på inga villkor den uttjänade maskinen i hushållsavfallet. Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation. Se till att den uttjänade maskinen förvaras barnsäkert tills den lämnas in för omhändertagande. Se även information i denna bruksanvisning under avsnittet "Säkerhetsanvisningar och varningar". 3

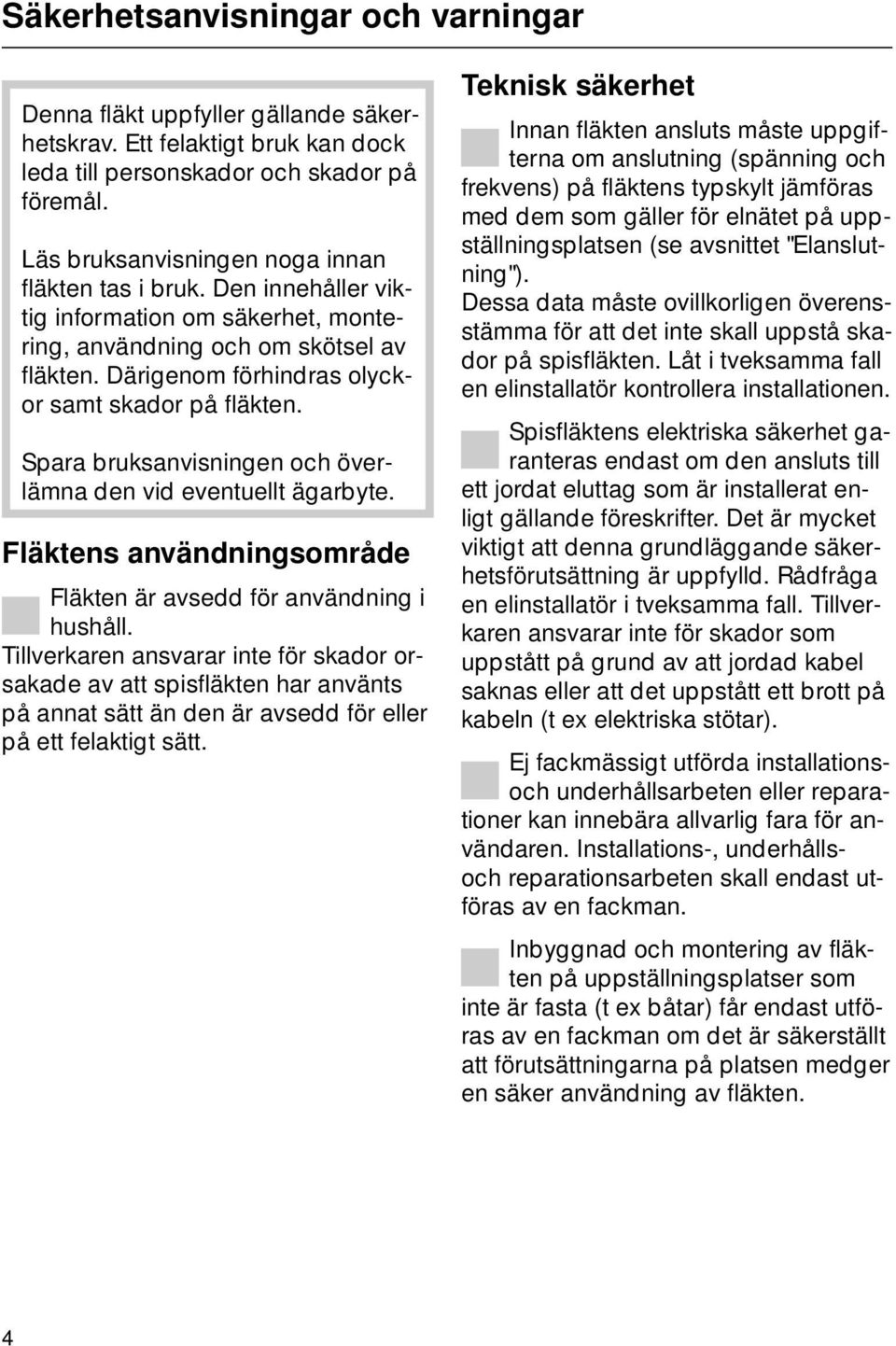

4 Säkerhetsanvisningar och varningar Denna fläkt uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan dock leda till personskador och skador på föremål. Läs bruksanvisningen noga innan fläkten tas i bruk. Den innehåller viktig information om säkerhet, montering, användning och om skötsel av fläkten. Därigenom förhindras olyckor samt skador på fläkten. Spara bruksanvisningen och överlämna den vid eventuellt ägarbyte. Fläktens användningsområde Fläkten är avsedd för användning i hushåll. Tillverkaren ansvarar inte för skador orsakade av att spisfläkten har använts på annat sätt än den är avsedd för eller på ett felaktigt sätt. Teknisk säkerhet Innan fläkten ansluts måste uppgifterna om anslutning (spänning och frekvens) på fläktens typskylt jämföras med dem som gäller för elnätet på uppställningsplatsen (se avsnittet "Elanslutning"). Dessa data måste ovillkorligen överensstämma för att det inte skall uppstå skador på spisfläkten. Låt i tveksamma fall en elinstallatör kontrollera installationen. Spisfläktens elektriska säkerhet garanteras endast om den ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning är uppfylld. Rådfråga en elinstallatör i tveksamma fall. Tillverkaren ansvarar inte för skador som uppstått på grund av att jordad kabel saknas eller att det uppstått ett brott på kabeln (t ex elektriska stötar). Ej fackmässigt utförda installationsoch underhållsarbeten eller reparationer kan innebära allvarlig fara för användaren. Installations-, underhållsoch reparationsarbeten skall endast utföras av en fackman. Inbyggnad och montering av fläkten på uppställningsplatser som inte är fasta (t ex båtar) får endast utföras av en fackman om det är säkerställt att förutsättningarna på platsen medger en säker användning av fläkten. 4

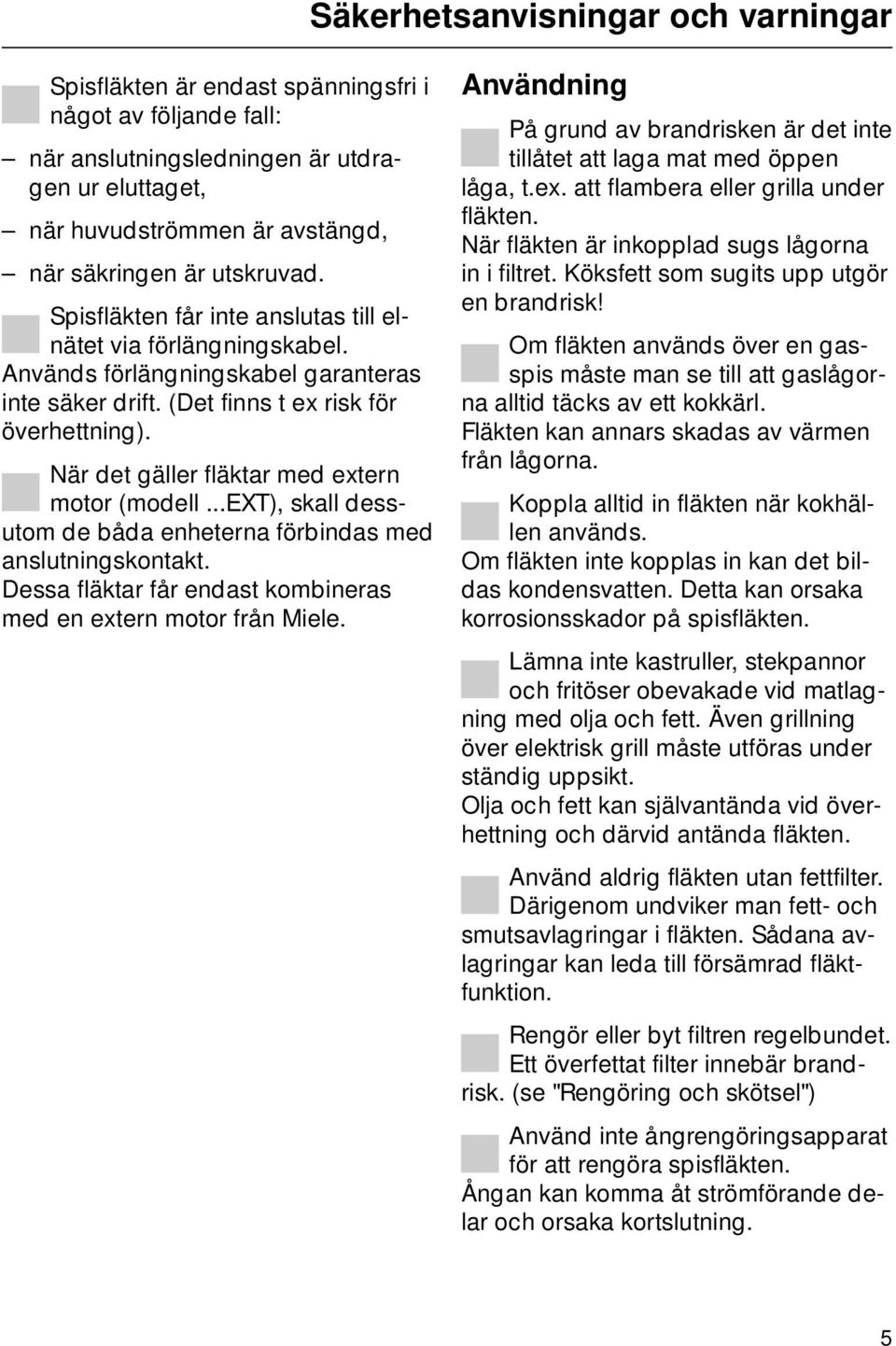

5 Säkerhetsanvisningar och varningar Spisfläkten är endast spänningsfri i något av följande fall: när anslutningsledningen är utdragen ur eluttaget, när huvudströmmen är avstängd, när säkringen är utskruvad. Spisfläkten får inte anslutas till elnätet via förlängningskabel. Används förlängningskabel garanteras inte säker drift. (Det finns t ex risk för överhettning). När det gäller fläktar med extern motor (modell...ext), skall dessutom de båda enheterna förbindas med anslutningskontakt. Dessa fläktar får endast kombineras med en extern motor från Miele. Användning På grund av brandrisken är det inte tillåtet att laga mat med öppen låga, t.ex. att flambera eller grilla under fläkten. När fläkten är inkopplad sugs lågorna in i filtret. Köksfett som sugits upp utgör en brandrisk! Om fläkten används över en gasspis måste man se till att gaslågorna alltid täcks av ett kokkärl. Fläkten kan annars skadas av värmen från lågorna. Koppla alltid in fläkten när kokhällen används. Om fläkten inte kopplas in kan det bildas kondensvatten. Detta kan orsaka korrosionsskador på spisfläkten. Lämna inte kastruller, stekpannor och fritöser obevakade vid matlagning med olja och fett. Även grillning över elektrisk grill måste utföras under ständig uppsikt. Olja och fett kan självantända vid överhettning och därvid antända fläkten. Använd aldrig fläkten utan fettfilter. Därigenom undviker man fett- och smutsavlagringar i fläkten. Sådana avlagringar kan leda till försämrad fläktfunktion. Rengör eller byt filtren regelbundet. Ett överfettat filter innebär brandrisk. (se "Rengöring och skötsel") Använd inte ångrengöringsapparat för att rengöra spisfläkten. Ångan kan komma åt strömförande delar och orsaka kortslutning. 5

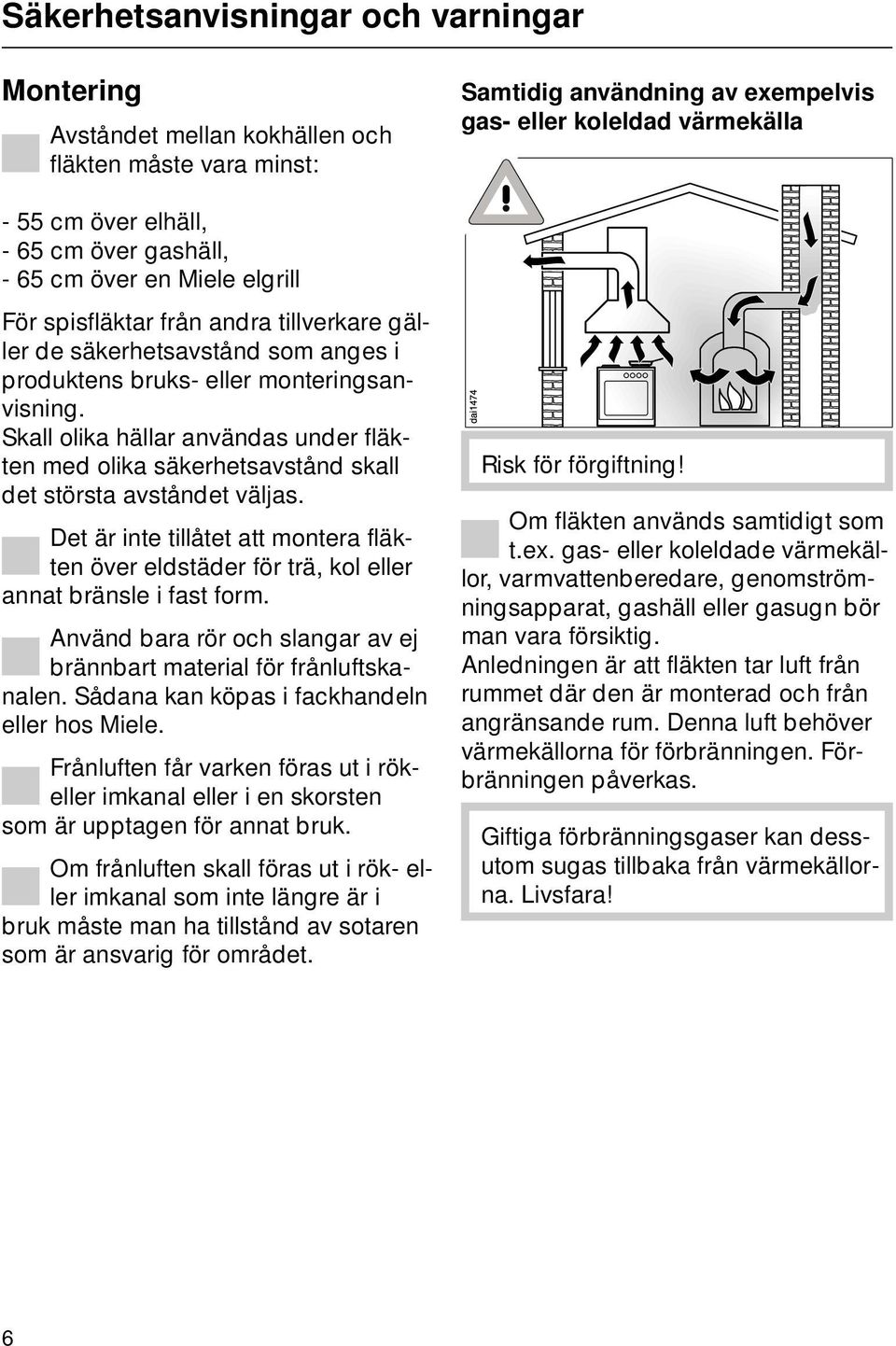

6 Säkerhetsanvisningar och varningar Montering Avståndet mellan kokhällen och fläkten måste vara minst: - 55 cm över elhäll, - 65 cm över gashäll, - 65 cm över en Miele elgrill För spisfläktar från andra tillverkare gäller de säkerhetsavstånd som anges i produktens bruks- eller monteringsanvisning. Skall olika hällar användas under fläkten med olika säkerhetsavstånd skall det största avståndet väljas. Det är inte tillåtet att montera fläkten över eldstäder för trä, kol eller annat bränsle i fast form. Använd bara rör och slangar av ej brännbart material för frånluftskanalen. Sådana kan köpas i fackhandeln eller hos Miele. Frånluften får varken föras ut i rökeller imkanal eller i en skorsten som är upptagen för annat bruk. Om frånluften skall föras ut i rök- eller imkanal som inte längre är i bruk måste man ha tillstånd av sotaren som är ansvarig för området. Samtidig användning av exempelvis gas- eller koleldad värmekälla Risk för förgiftning! Om fläkten används samtidigt som t.ex. gas- eller koleldade värmekällor, varmvattenberedare, genomströmningsapparat, gashäll eller gasugn bör man vara försiktig. Anledningen är att fläkten tar luft från rummet där den är monterad och från angränsande rum. Denna luft behöver värmekällorna för förbränningen. Förbränningen påverkas. Giftiga förbränningsgaser kan dessutom sugas tillbaka från värmekällorna. Livsfara! 6

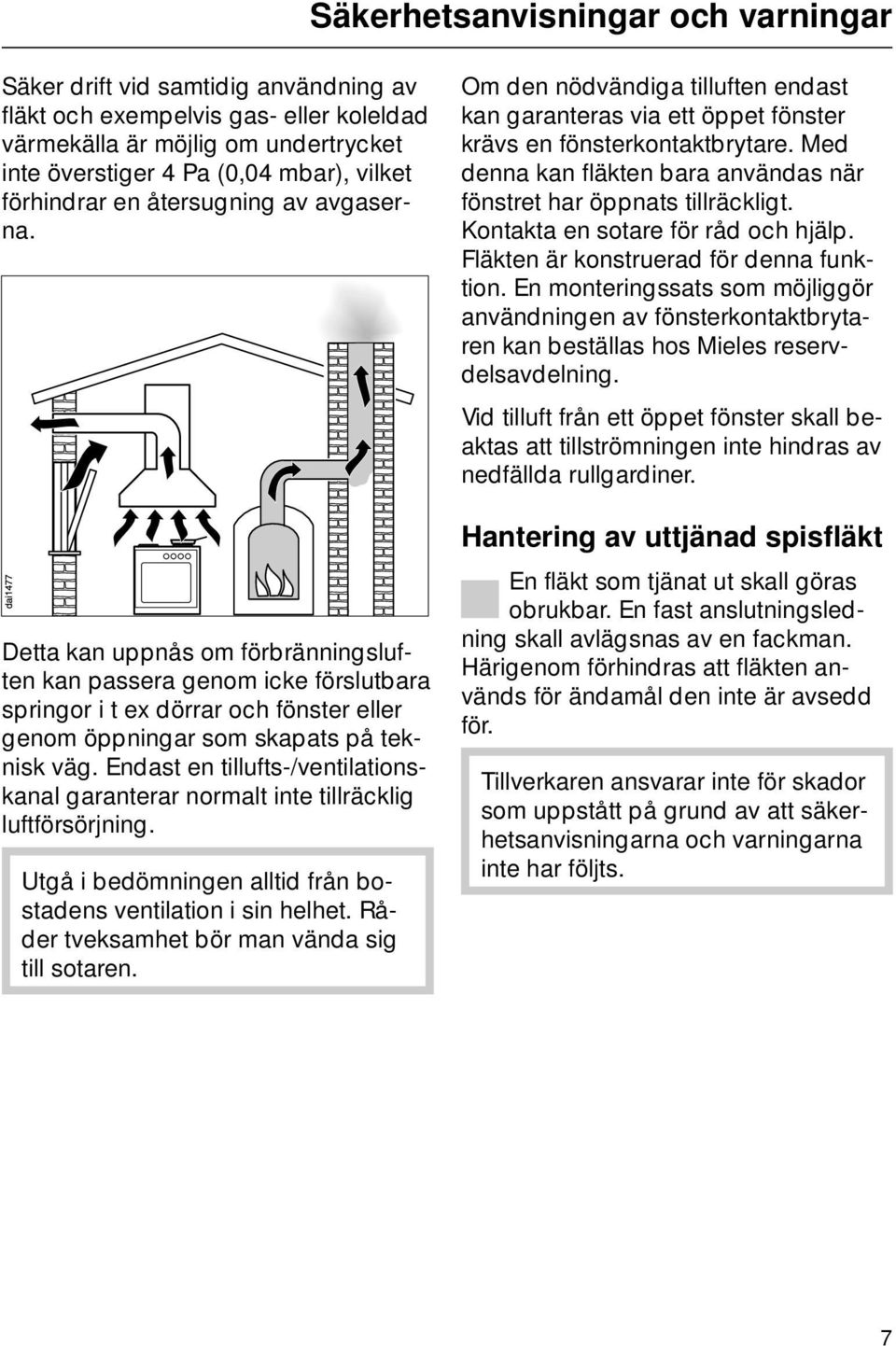

7 Säkerhetsanvisningar och varningar Säker drift vid samtidig användning av fläkt och exempelvis gas- eller koleldad värmekälla är möjlig om undertrycket inte överstiger 4 Pa (0,04 mbar), vilket förhindrar en återsugning av avgaserna. Detta kan uppnås om förbränningsluften kan passera genom icke förslutbara springor i t ex dörrar och fönster eller genom öppningar som skapats på teknisk väg. Endast en tillufts-/ventilationskanal garanterar normalt inte tillräcklig luftförsörjning. Utgå i bedömningen alltid från bostadens ventilation i sin helhet. Råder tveksamhet bör man vända sig till sotaren. Om den nödvändiga tilluften endast kan garanteras via ett öppet fönster krävs en fönsterkontaktbrytare. Med denna kan fläkten bara användas när fönstret har öppnats tillräckligt. Kontakta en sotare för råd och hjälp. Fläkten är konstruerad för denna funktion. En monteringssats som möjliggör användningen av fönsterkontaktbrytaren kan beställas hos Mieles reservdelsavdelning. Vid tilluft från ett öppet fönster skall beaktas att tillströmningen inte hindras av nedfällda rullgardiner. Hantering av uttjänad spisfläkt En fläkt som tjänat ut skall göras obrukbar. En fast anslutningsledning skall avlägsnas av en fackman. Härigenom förhindras att fläkten används för ändamål den inte är avsedd för. Tillverkaren ansvarar inte för skador som uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts. 7

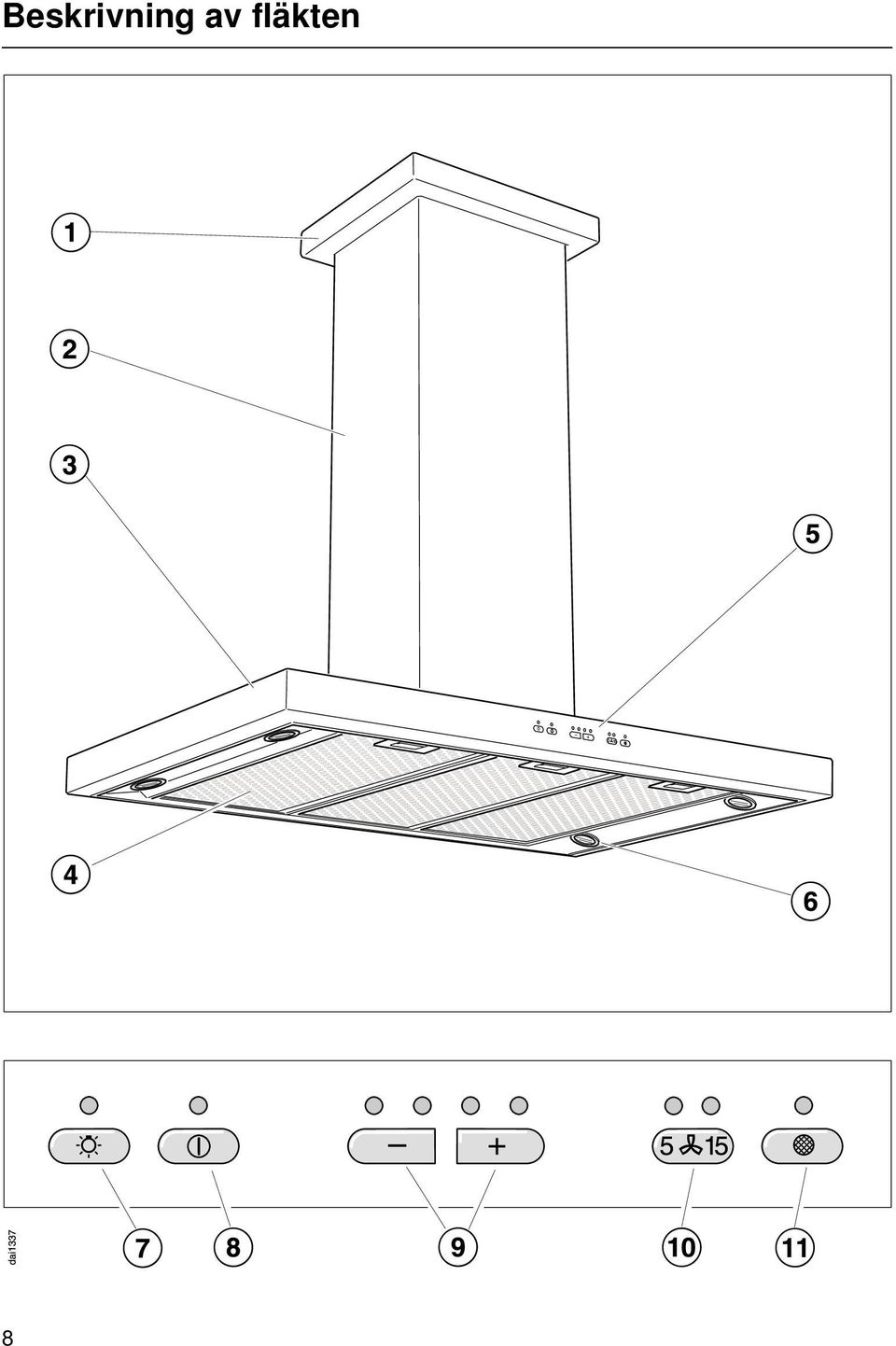

8 Beskrivning av fläkten 8

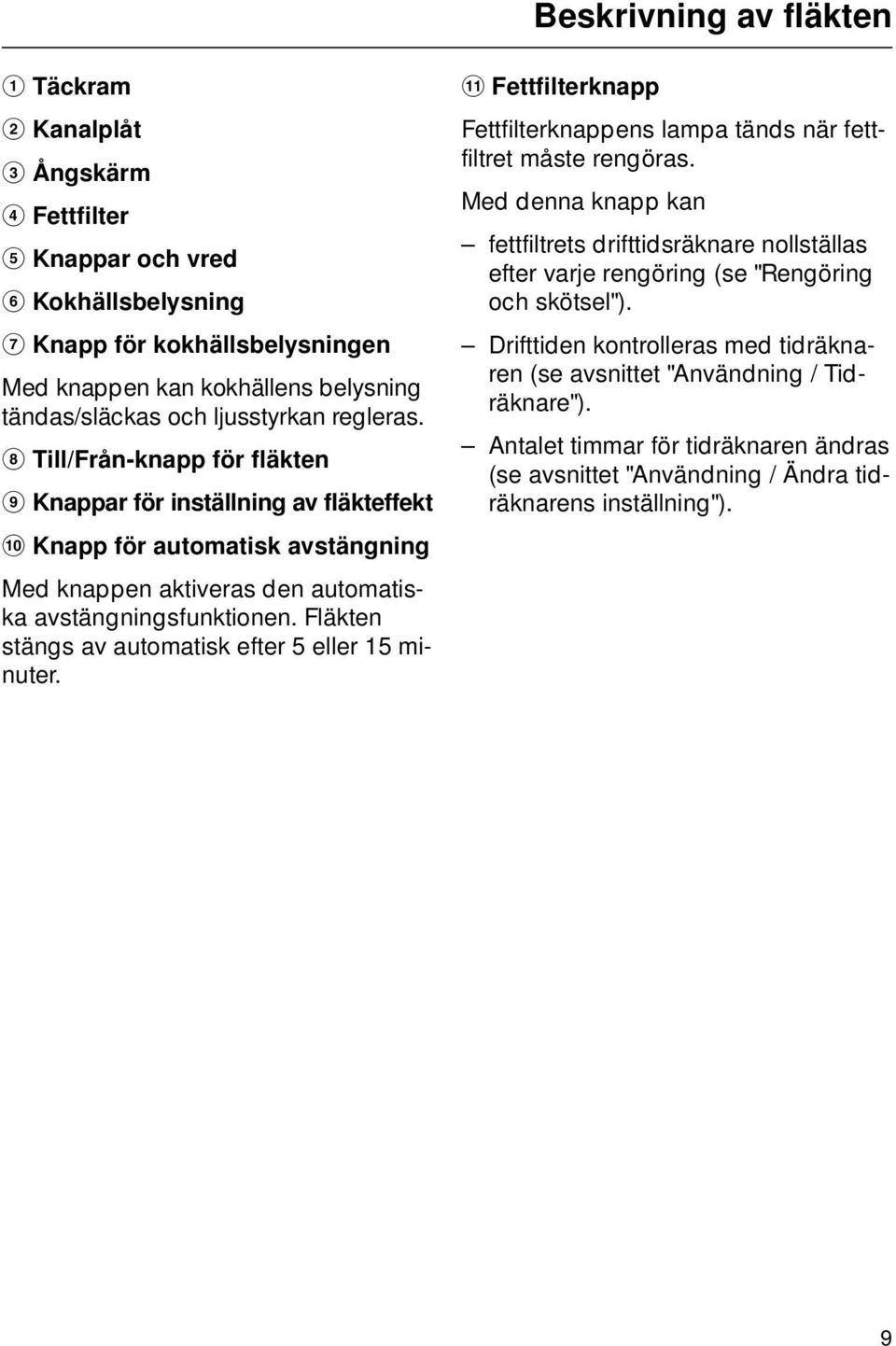

9 Beskrivning av fläkten a Täckram b Kanalplåt c Ångskärm d Fettfilter e Knappar och vred f Kokhällsbelysning g Knapp för kokhällsbelysningen Med knappen kan kokhällens belysning tändas/släckas och ljusstyrkan regleras. h Till/Från-knapp för fläkten i Knappar för inställning av fläkteffekt j Knapp för automatisk avstängning Med knappen aktiveras den automatiska avstängningsfunktionen. Fläkten stängs av automatisk efter 5 eller 15 minuter. k Fettfilterknapp Fettfilterknappens lampa tänds när fettfiltret måste rengöras. Med denna knapp kan fettfiltrets drifttidsräknare nollställas efter varje rengöring (se "Rengöring och skötsel"). Drifttiden kontrolleras med tidräknaren (se avsnittet "Användning / Tidräknare"). Antalet timmar för tidräknaren ändras (se avsnittet "Användning / Ändra tidräknarens inställning"). 9

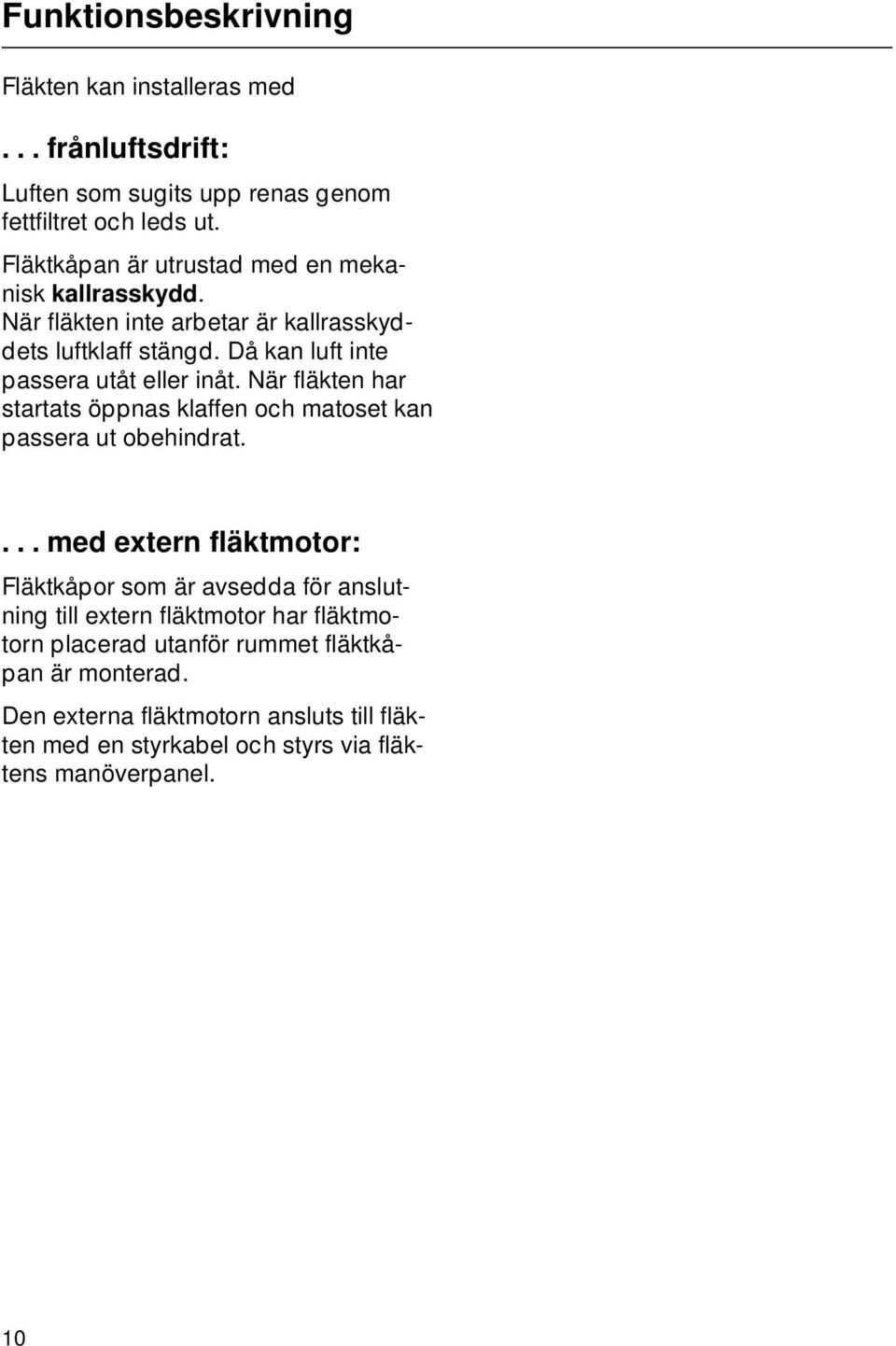

10 Funktionsbeskrivning Fläkten kan installeras med... frånluftsdrift: Luften som sugits upp renas genom fettfiltret och leds ut. Fläktkåpan är utrustad med en mekanisk kallrasskydd. När fläkten inte arbetar är kallrasskyddets luftklaff stängd. Då kan luft inte passera utåt eller inåt. När fläkten har startats öppnas klaffen och matoset kan passera ut obehindrat....med extern fläktmotor: Fläktkåpor som är avsedda för anslutning till extern fläktmotor har fläktmotorn placerad utanför rummet fläktkåpan är monterad. Den externa fläktmotorn ansluts till fläkten med en styrkabel och styrs via fläktens manöverpanel. 10

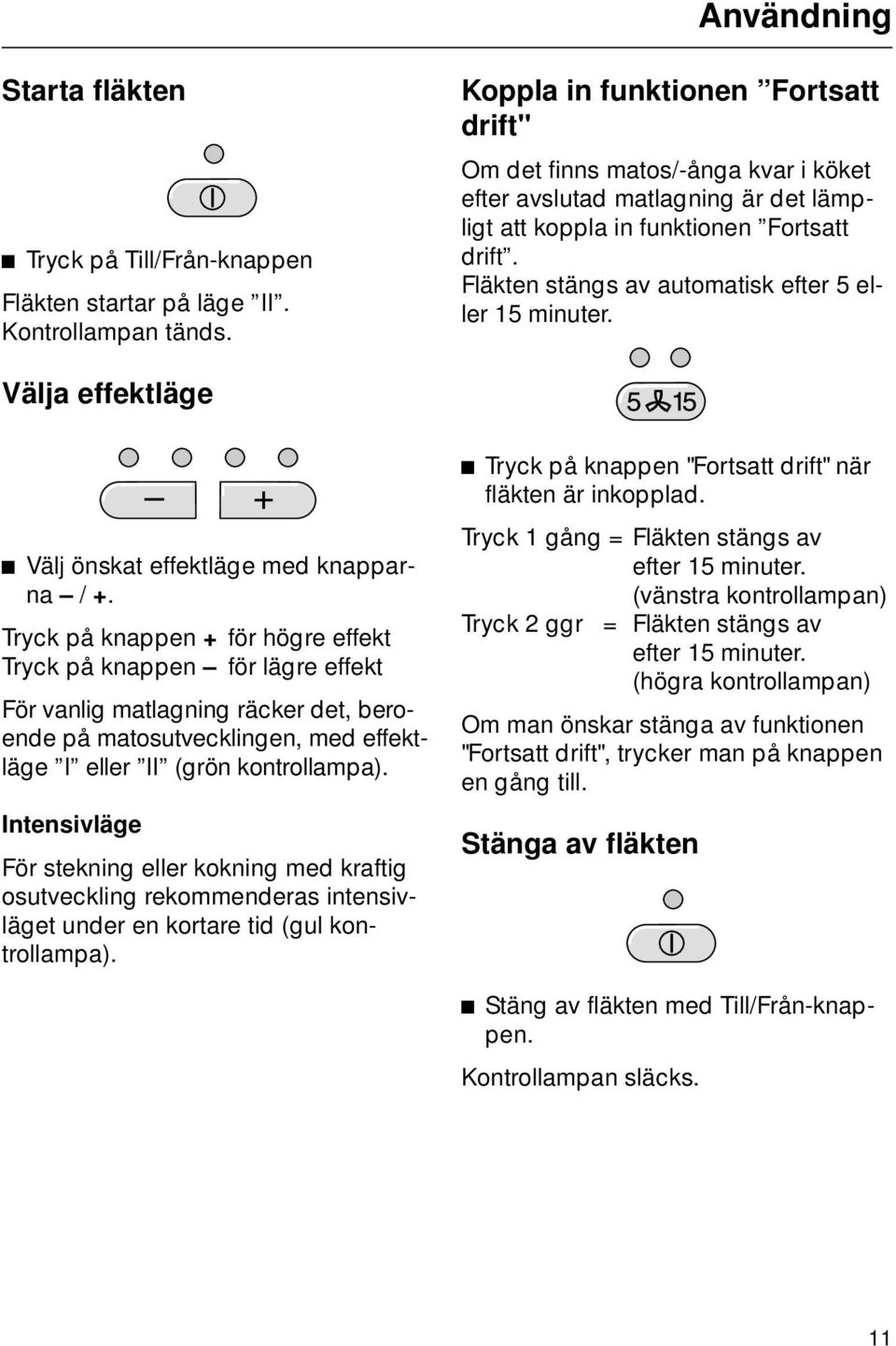

11 Användning Starta fläkten ^ Tryck på Till/Från-knappen Fläkten startar på läge II. Kontrollampan tänds. Koppla in funktionen Fortsatt drift" Om det finns matos/-ånga kvar i köket efter avslutad matlagning är det lämpligt att koppla in funktionen Fortsatt drift. Fläkten stängs av automatisk efter 5 eller 15 minuter. Välja effektläge ^ Välj önskat effektläge med knapparna / +. Tryck på knappen + för högre effekt Tryck på knappen för lägre effekt För vanlig matlagning räcker det, beroende på matosutvecklingen, med effektläge I eller II (grön kontrollampa). Intensivläge För stekning eller kokning med kraftig osutveckling rekommenderas intensivläget under en kortare tid (gul kontrollampa). ^ Tryck på knappen "Fortsatt drift" när fläkten är inkopplad. Tryck 1 gång = Fläkten stängs av efter 15 minuter. (vänstra kontrollampan) Tryck 2 ggr = Fläkten stängs av efter 15 minuter. (högra kontrollampan) Om man önskar stänga av funktionen "Fortsatt drift", trycker man på knappen en gång till. Stänga av fläkten ^ Stäng av fläkten med Till/Från-knappen. Kontrollampan släcks. 11

12 Användning Tända belysningen Kokhällsbelysningen kan tändas och släckas oberoende av fläkten. Säkerhetsavstängning Om fläkten inte används på 10 timmar stängs den av automatiskt. Belysningen släcks inte. ^ Tryck på Till/Från-knappen för att koppla in fläkten igen. ^ Tryck kort på kokhällsbelysningsknappen. Kontrollampan tänds. Ljuset tänds med maximal ljusstyrka. Svagare belysning Ljusstyrkan kan varieras steglöst. ^ Håll belysningsknappen intryckt när lampan är tänd. Ljusstyrkan minskar stegvis till dess knappen släpps. ^ Om knappen trycks in på nytt och hålls intryckt ökar ljusstyrkan till dess knappen släpps. Om knappen hålls intryckt sker en ständig växling mellan ljusare/mörkare. Släcka belysningen ^ Tryck kort på kokhällsbelysningsknappen så släcks lampan. Kontrollampan släcks. 12

13 Användning Tidräknare Tiden som fläkten är i drift sparas i fläktens elektronik. Efter 30 timmars drift tänds fettfilterknappens kontrollampa. Fettfiltren skall då rengöras. Tidräknaren måste därefter nollställas. ^ Håll fettfiltrets knapp intryckt ca 3 sekunder. Knappens kontrollampa släcks. Kontrollera tidräknaren Man kan kontrollera hur många procent av drifttiden som har förflutit. En eller flera av / + knapparnas kontrollampor blinkar. Antalet blinkande kontrollampor indikerar hur stor procentandel av den inställda drifttiden som har förbrukats. 1 kontrollampa = 25 % 2 kontrollampor = 50 % 3 kontrollampor = 75 % 4 kontrollampor = 100 % Informationen om de förbrukade drifttimmarna sparas när fläkten stängs av eller vid ett strömavbrott. ^ Koppla in fläkten med Till/Från-knappen. ^ Tryck på fettfiltrets knapp. 13

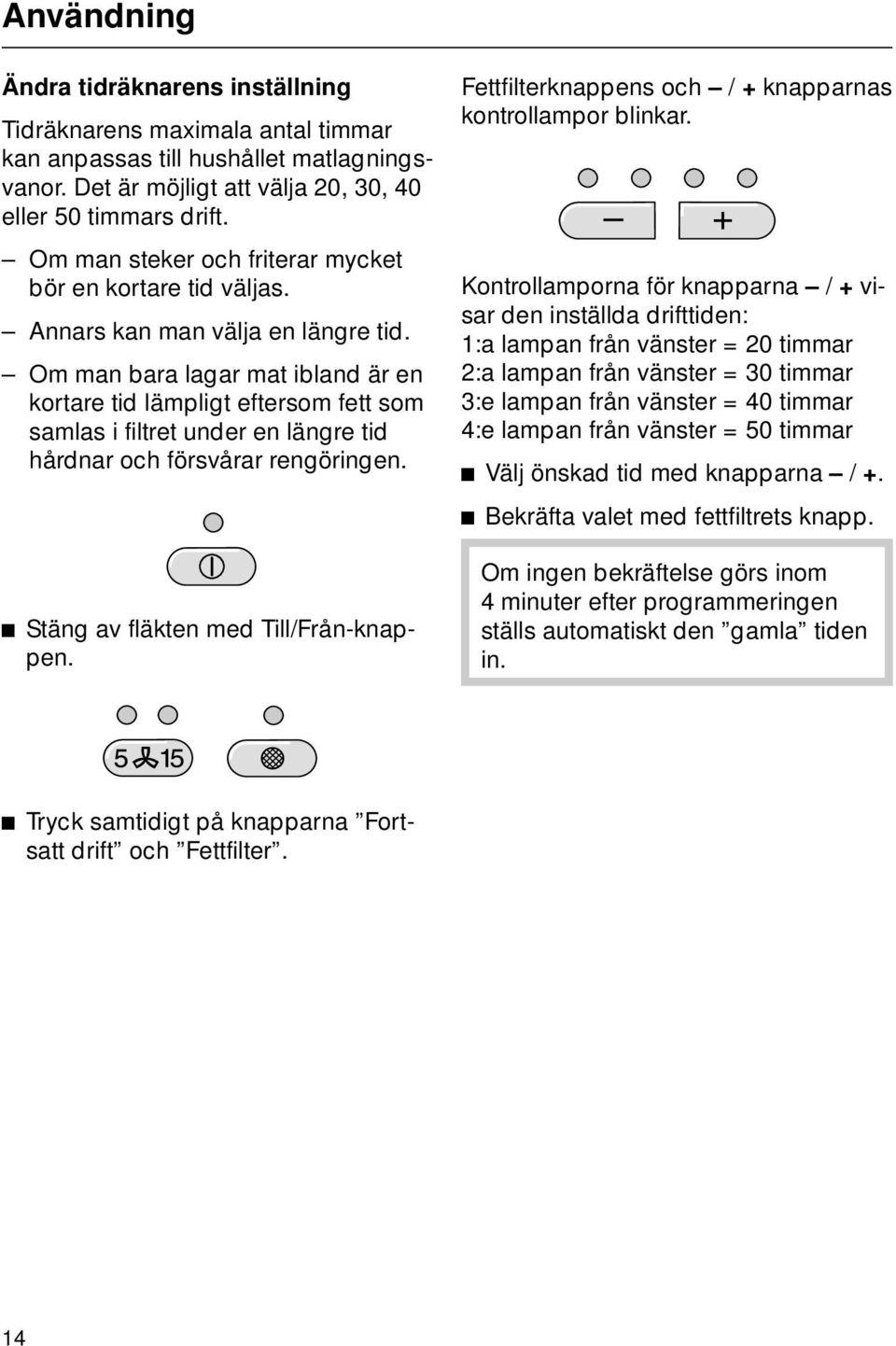

14 Användning Ändra tidräknarens inställning Tidräknarens maximala antal timmar kan anpassas till hushållet matlagningsvanor. Det är möjligt att välja 20, 30, 40 eller 50 timmars drift. Om man steker och friterar mycket bör en kortare tid väljas. Annars kan man välja en längre tid. Om man bara lagar mat ibland är en kortare tid lämpligt eftersom fett som samlas i filtret under en längre tid hårdnar och försvårar rengöringen. ^ Stäng av fläkten med Till/Från-knappen. Fettfilterknappens och / + knapparnas kontrollampor blinkar. Kontrollamporna för knapparna / + visar den inställda drifttiden: 1:a lampan från vänster = 20 timmar 2:a lampan från vänster = 30 timmar 3:e lampan från vänster = 40 timmar 4:e lampan från vänster = 50 timmar ^ Välj önskad tid med knapparna / +. ^ Bekräfta valet med fettfiltrets knapp. Om ingen bekräftelse görs inom 4 minuter efter programmeringen ställs automatiskt den gamla tiden in. ^ Tryck samtidigt på knapparna Fortsatt drift och Fettfilter. 14

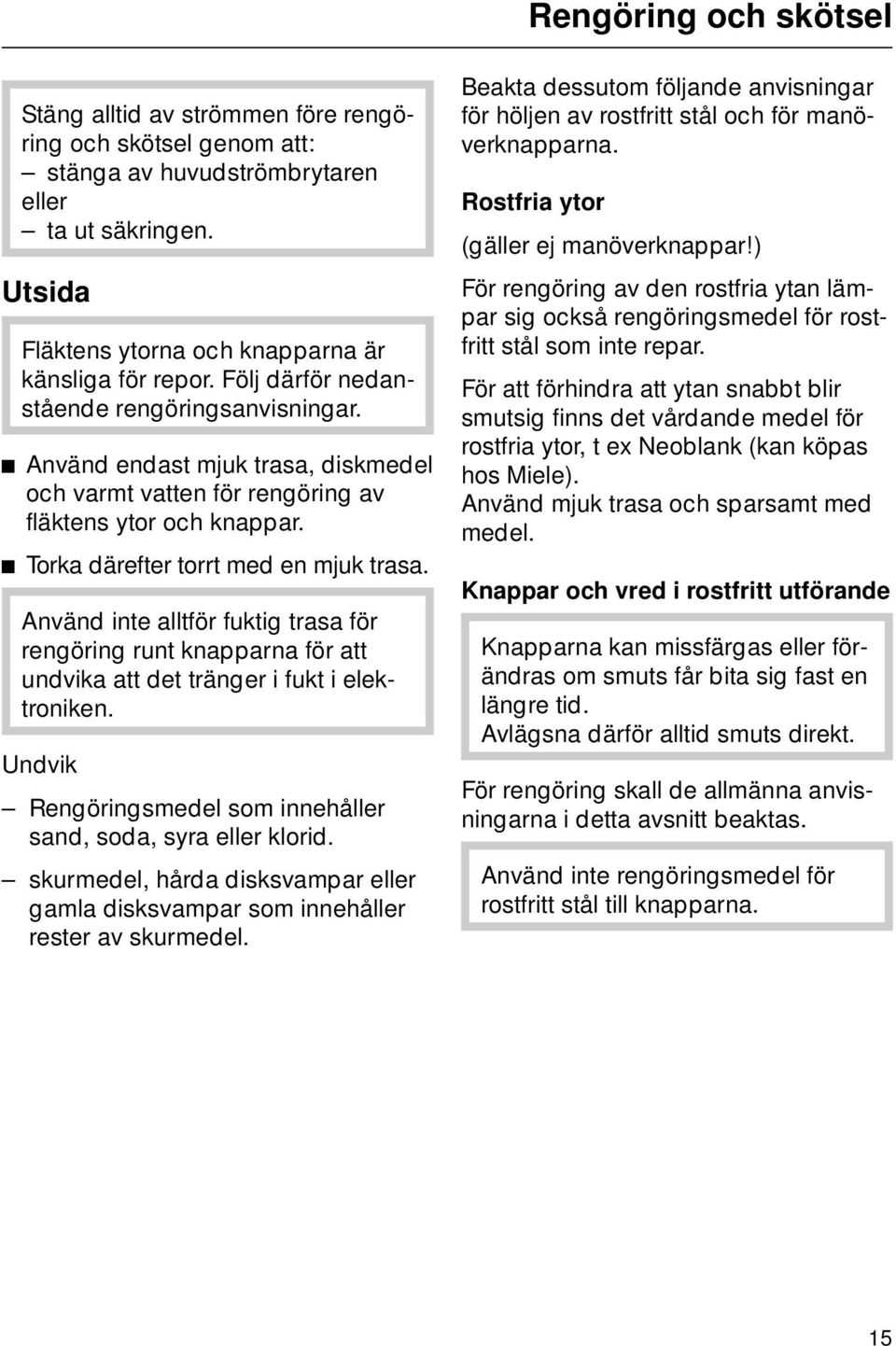

15 Rengöring och skötsel Stäng alltid av strömmen före rengöring och skötsel genom att: stänga av huvudströmbrytaren eller ta ut säkringen. Utsida Fläktens ytorna och knapparna är känsliga för repor. Följ därför nedanstående rengöringsanvisningar. ^ Använd endast mjuk trasa, diskmedel och varmt vatten för rengöring av fläktens ytor och knappar. ^ Torka därefter torrt med en mjuk trasa. Använd inte alltför fuktig trasa för rengöring runt knapparna för att undvika att det tränger i fukt i elektroniken. Undvik Rengöringsmedel som innehåller sand, soda, syra eller klorid. skurmedel, hårda disksvampar eller gamla disksvampar som innehåller rester av skurmedel. Beakta dessutom följande anvisningar för höljen av rostfritt stål och för manöverknapparna. Rostfria ytor (gäller ej manöverknappar!) För rengöring av den rostfria ytan lämpar sig också rengöringsmedel för rostfritt stål som inte repar. För att förhindra att ytan snabbt blir smutsig finns det vårdande medel för rostfria ytor, t ex Neoblank (kan köpas hos Miele). Använd mjuk trasa och sparsamt med medel. Knappar och vred i rostfritt utförande Knapparna kan missfärgas eller förändras om smuts får bita sig fast en längre tid. Avlägsna därför alltid smuts direkt. För rengöring skall de allmänna anvisningarna i detta avsnitt beaktas. Använd inte rengöringsmedel för rostfritt stål till knapparna. 15

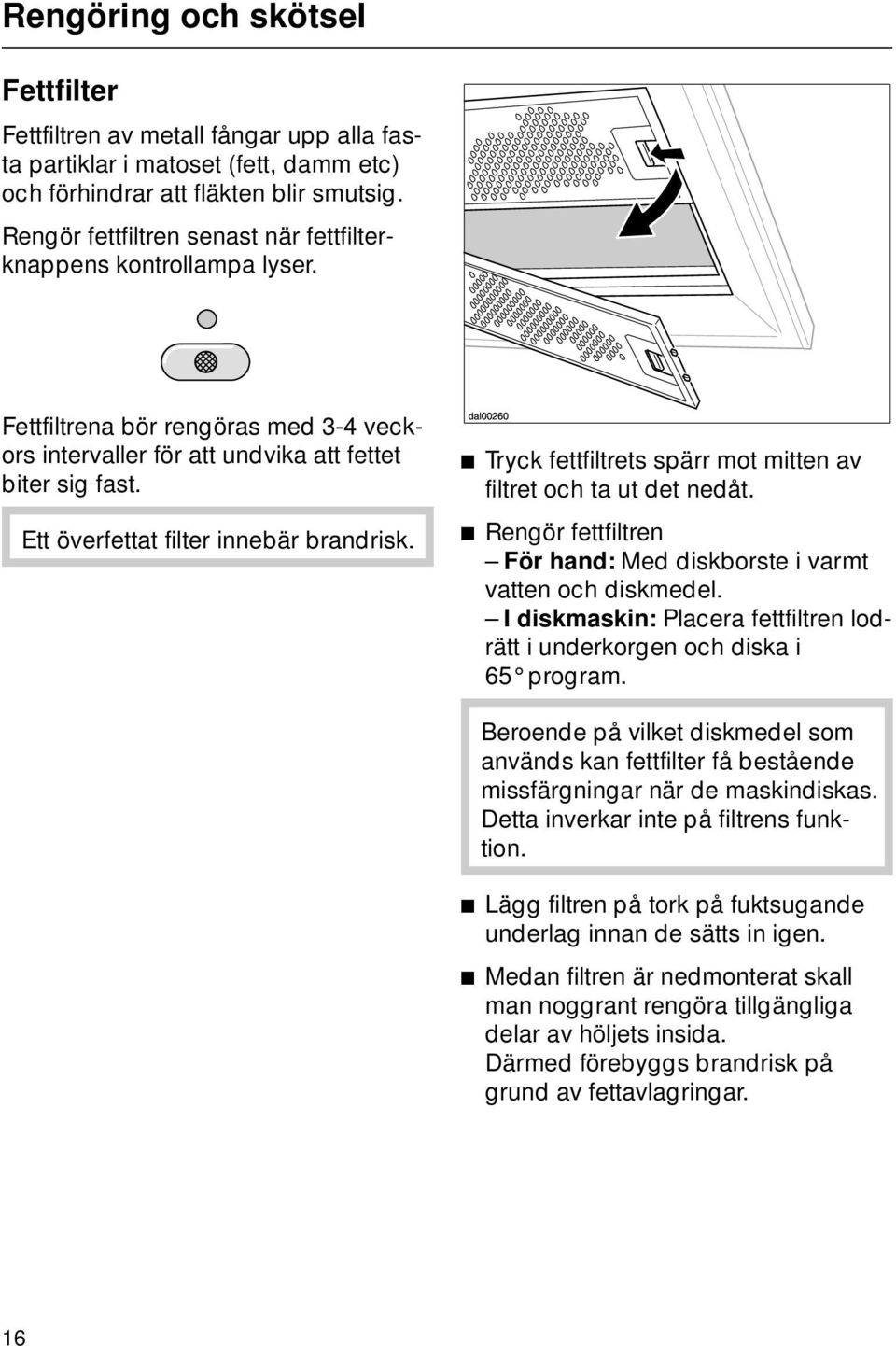

16 Rengöring och skötsel Fettfilter Fettfiltren av metall fångar upp alla fasta partiklar i matoset (fett, damm etc) och förhindrar att fläkten blir smutsig. Rengör fettfiltren senast när fettfilterknappens kontrollampa lyser. Fettfiltrena bör rengöras med 3-4 veckors intervaller för att undvika att fettet biter sig fast. Ett överfettat filter innebär brandrisk. ^ Tryck fettfiltrets spärr mot mitten av filtret och ta ut det nedåt. ^ Rengör fettfiltren För hand: Med diskborste i varmt vatten och diskmedel. I diskmaskin: Placera fettfiltren lodrätt i underkorgen och diska i 65 program. Beroende på vilket diskmedel som används kan fettfilter få bestående missfärgningar när de maskindiskas. Detta inverkar inte på filtrens funktion. ^ Lägg filtren på tork på fuktsugande underlag innan de sätts in igen. ^ Medan filtren är nedmonterat skall man noggrant rengöra tillgängliga delar av höljets insida. Därmed förebyggs brandrisk på grund av fettavlagringar. 16

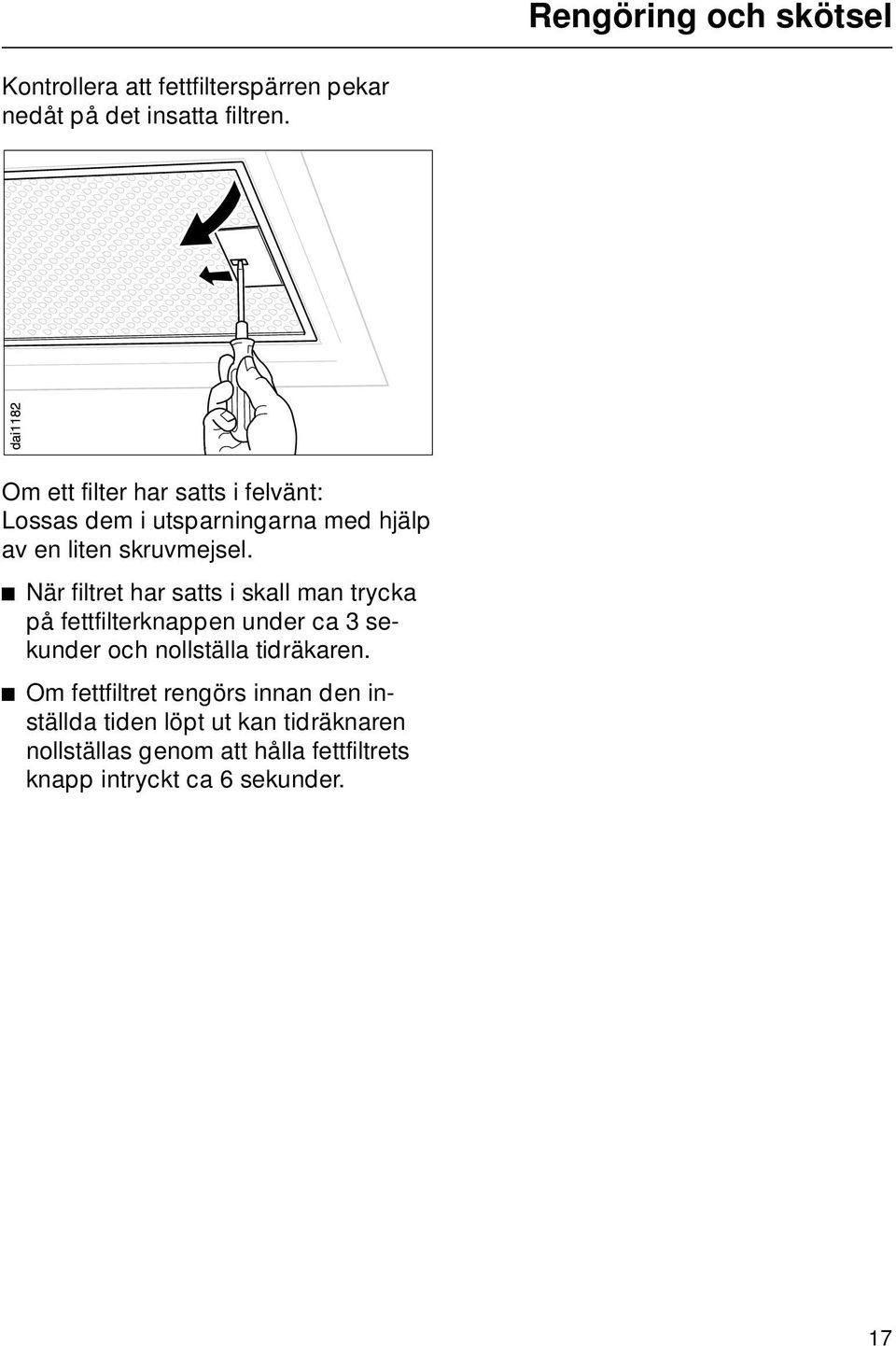

17 Rengöring och skötsel Kontrollera att fettfilterspärren pekar nedåt på det insatta filtren. Om ett filter har satts i felvänt: Lossas dem i utsparningarna med hjälp av en liten skruvmejsel. ^ När filtret har satts i skall man trycka på fettfilterknappen under ca 3 sekunder och nollställa tidräkaren. ^ Om fettfiltret rengörs innan den inställda tiden löpt ut kan tidräknaren nollställas genom att hålla fettfiltrets knapp intryckt ca 6 sekunder. 17

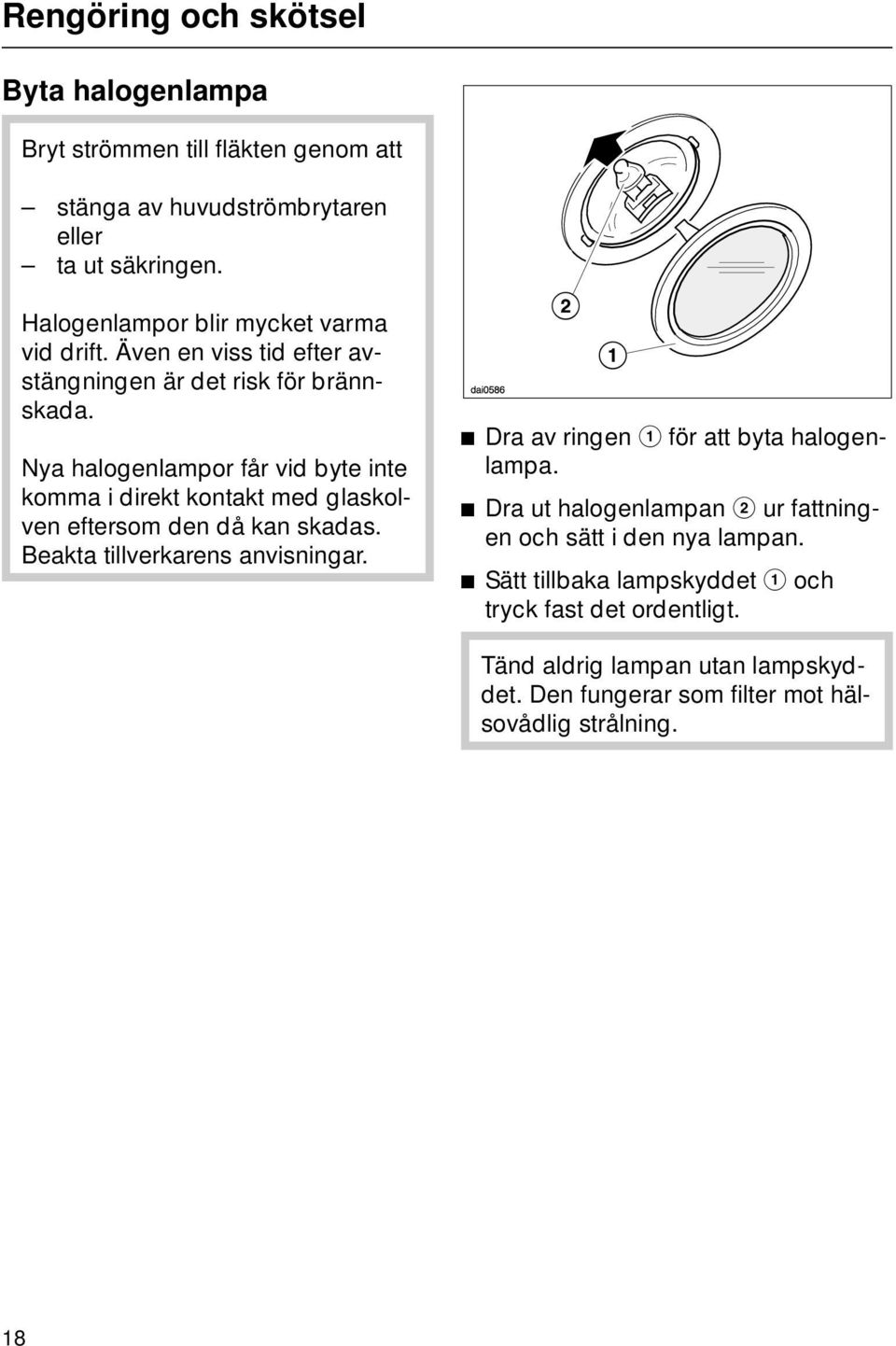

18 Rengöring och skötsel Byta halogenlampa Bryt strömmen till fläkten genom att stänga av huvudströmbrytaren eller ta ut säkringen. Halogenlampor blir mycket varma vid drift. Även en viss tid efter avstängningen är det risk för brännskada. Nya halogenlampor får vid byte inte komma i direkt kontakt med glaskolven eftersom den då kan skadas. Beakta tillverkarens anvisningar. ^ Dra av ringen a för att byta halogenlampa. ^ Dra ut halogenlampan b ur fattningen och sätt i den nya lampan. ^ Sätt tillbaka lampskyddet a och tryck fast det ordentligt. Tänd aldrig lampan utan lampskyddet. Den fungerar som filter mot hälsovådlig strålning. 18

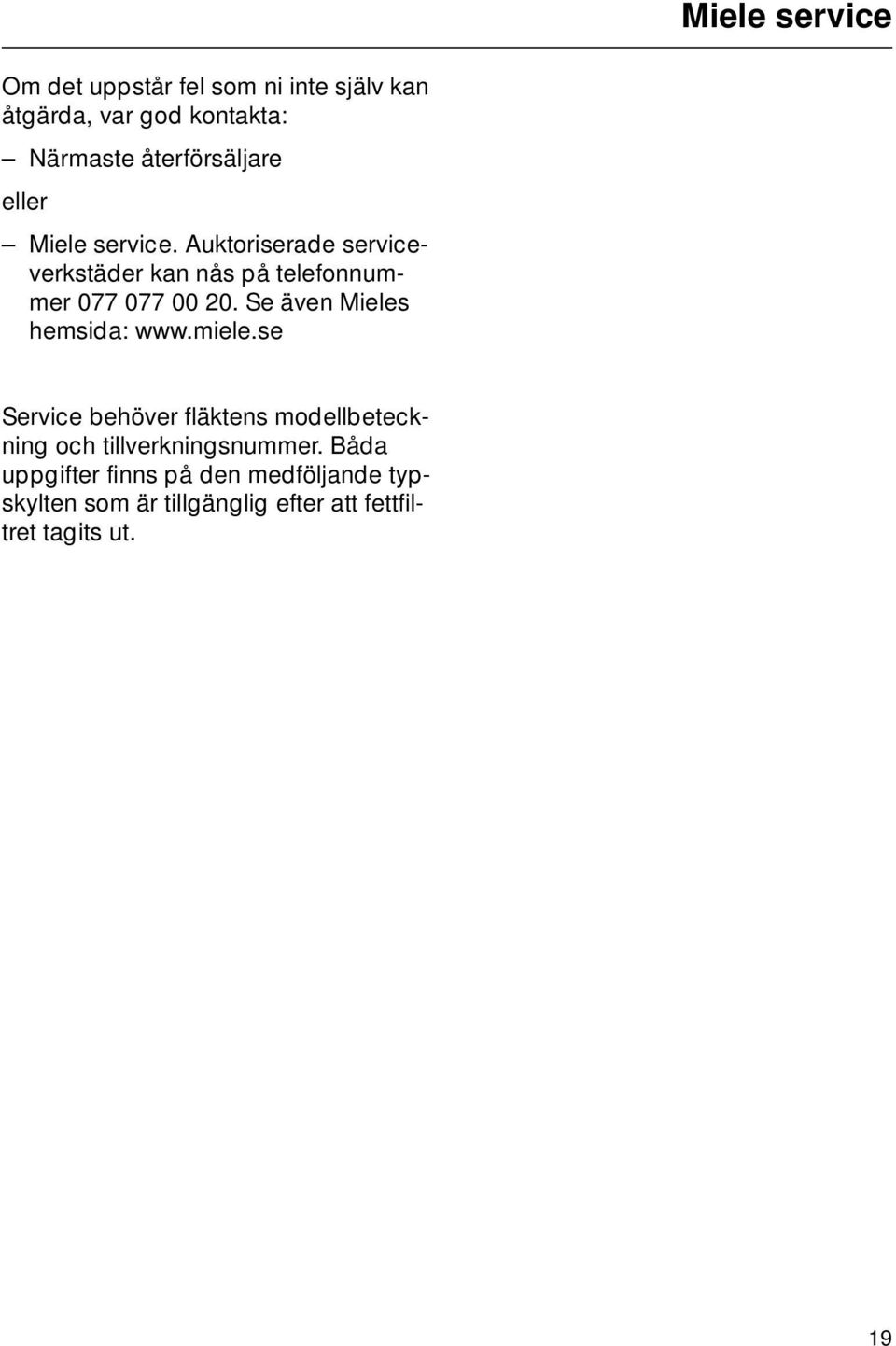

19 Miele service Om det uppstår fel som ni inte själv kan åtgärda, var god kontakta: Närmaste återförsäljare eller Miele service. Auktoriserade serviceverkstäder kan nås på telefonnummer Se även Mieles hemsida: Service behöver fläktens modellbeteckning och tillverkningsnummer. Båda uppgifter finns på den medföljande typskylten som är tillgänglig efter att fettfiltret tagits ut. 19

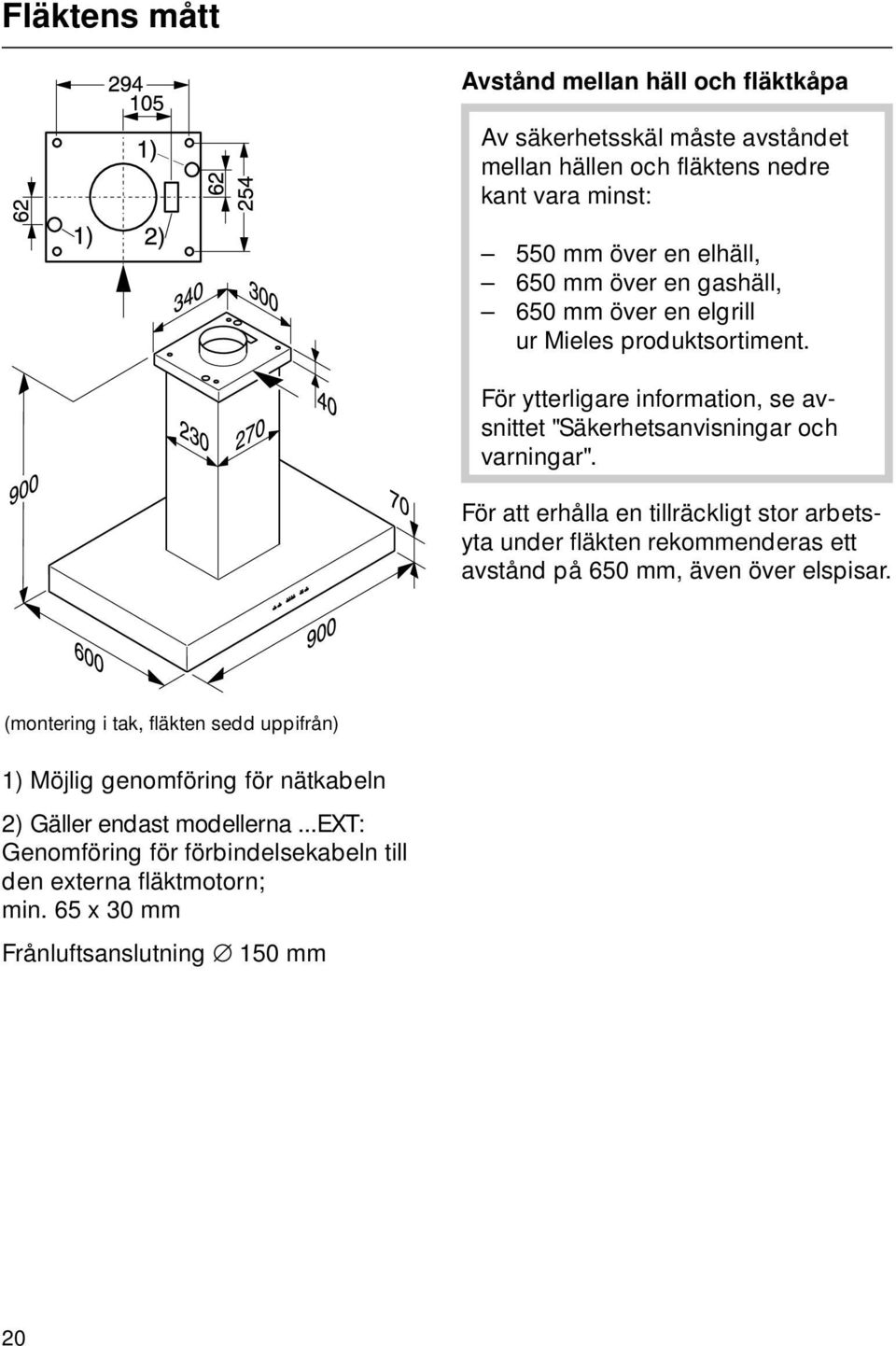

20 Fläktens mått Avstånd mellan häll och fläktkåpa Av säkerhetsskäl måste avståndet mellan hällen och fläktens nedre kant vara minst: 550 mm över en elhäll, 650 mm över en gashäll, 650 mm över en elgrill ur Mieles produktsortiment. För ytterligare information, se avsnittet "Säkerhetsanvisningar och varningar". För att erhålla en tillräckligt stor arbetsyta under fläkten rekommenderas ett avstånd på 650 mm, även över elspisar. (montering i tak, fläkten sedd uppifrån) 1) Möjlig genomföring för nätkabeln 2) Gäller endast modellerna...ext: Genomföring för förbindelsekabeln till den externa fläktmotorn; min. 65 x 30 mm Frånluftsanslutning C 150 mm 20

21 Montering Monteringsmaterial Montering 4 skruvar (8 x 60 mm) med 4 brickor och 4 pluggar (S 10) för att fästa takplattan i taket Skruvarna och pluggarna är avsedda för montering i betongtak. För andra takkonstruktioner används skruvar och pluggar som passar för materialet. Kontrollera också att taket har tillräcklig stabilitet. 2 låsfjädrar för fastsättning av fläktkåpan på takplattan ^ Rita en linje parallellt till mittenlinjen med ett avstånd av 175 mm. Den skall användas för att rikta täckplattan. ^ Skapa en öppning C 190 mm för frånluftsledningen. 4 skruvar med försänkt huvud (M 6 x 20 mm) och 4 låsmuttrar (M 6) för att fästa fläktkåpan i takplattan. 1 Slangklämma för att fästa frånluftsledningen på frånluftsanslutningen. 21

22 Montering ^ Om fläkten skall anslutas till extern fläktmotor måste också en genomföring för förbindelsekabeln tas upp. Se till att diametern är tillräckligt stor för att den 6-poliga förbindelsekabeln skall kunna dras genom den. ^ Lägg plattan mot taket och rikta den. Den orangefärgade pilen på takplattan skall peka mot fläktens frontsida. ^ Markera platsen för 4 de hålen a för att fästa takplattan och kabelgenomföringens position b. Välj den genomföring b för nätkabeln som ger kortast möjliga väg för kabeln till kanalplåten. ^ Om fläkten skall anslutas till extern fläktmotor måste också genomföringen för förbindelsekabeln markeras c. ^ En nätanslutningskabel och en frånluftsledning C 150 mm måste förlägga i taket. Om förhållandena på installationsplatsen bara tillåter en frånluftsledning på C 125 mm måste en adapter användas (se avsnittet Frånluftsledning ). ^ Borra 4 hål (C 10 mm) i taket och stoppa pluggar (S10) i hålen. 22

23 Montering ^ Fäst frånluftsledningen med slangklämman mot takplattan. ^ Förbered montering av takplattan. Stoppa in låsfjädrarna nedifrån i de där för avsedda ursparningarna. ^ Dra nätkabeln genom takplattan. ^ Stoppa ovanifrån i de fyra försänkta skruvarna (M 6 x 20) i de försänkta hålen. Fixera skruvarna på ovansidan med en bit tejp så att de inte trycks uppåt när muttrarna skruvas på. 23

24 Montering ^ Skruva fast takplattan med skruvar (8 x 60 mm) och brickor mot taket. ^ Förmontera fläkten. Lyft fläkten mot takplattan och sätt fast den så att låsfjädrarna passar in i ursparningarna. ^ Vid drift med extern fläktmotor: Anslut fläkten till den externa fläktmotorn med den 6-poliga kontakten. Dra förbindelsekabeln med kontakten genom genomföringen i taket. ^ Skruva fast fläktkåpan med 4 muttar (M6) mot takplattan. 24

25 Montering ^ Korta nätanslutningskabeln så mycket som möjligt och fäst den med klämmorna i fläktens plåtrör. Läs avsnittet Elanslutning och Säkerhetsanvisningar och varningar före anslutningen. ^ Skjut in täckramen uppåt under taket och sätt fast den i låsfjädrarna. ^ Innan fläkten tas i bruk första gången måste fettfiltret tas ut och filterramens skyddsfilm avlägsnas. Sätt tillbaka fettfiltren. 25

26 Frånluftsledning Läs noga igenom avsnittet "Säkerhetsanvisningar och varningar". Under vissa omständigheter uppstår risk för förgiftning. Detta gäller särskilt om fläkten används samtidigt som värmekällor som är beroende av rumsluften! Kontrollera med en sotare vid tveksamhet om fläkten är driftsäker. Vid vågrät dragning av frånluftsledningen måste en minimilutning om 1 cm per meter hållas. Därmed förhindras att kondensvatten kommer in i spisfläkten. Om frånluften ska ledas ut utomhus kan detta göras med ett teleskoprör. Frånluftsledningen bör vara så kort och rak som möjligt. Frånluftsanslutningens diameter bör inte vara mindre än 150 mm. Om man använder en frånluftsanslutning med mindre rördiameter än 150 mm ökar fläktens ljudnivå vid drift och spisfläktens utsugningseffekt minskar. Använd bara undantagsvis frånluftsledning med mindre dimension, t ex om det redan finns en frånluftsanslutning. Använd endast böjar med stor radie. Små böjar sänker fläktens frånluftseffekt. Använd endast glatta rör eller flexibla frånluftslangar av godkänt icke brännbart material till frånluftsanslutningen. Om frånluften skall ledas till en ventilationskanal måste böjen ligga i ventilationsriktningen. 26

27 Frånluftsledning Viktig information! Dras frånluftsledningen genom svala rum, vindar etc. kan det leda till kraftiga temperaturfall inom vissa områden. Det innebär att man måste räkna med ånga eller kondensvatten. Frånluftsledningen måste i sådana fall isoleras. Ljuddämpare (extra tillbehör för fläktar med modellbeteckningen...ext) Kondensvattenspärr (extra tillbehör) För att få en extra ljuddämpning vid drift med en extern fläktmotor rekommenderas att man använder en ljuddämpare. Den kan sättas in på ett passande ställe i frånluftsledningen mellan fläkten och den externa fläktmotorn. Förutom isolering av frånluftsledningen rekommenderas installation av kondensvattenspärr. Den tar hand om det kondensvatten som uppstår. Kondensvattenspärr finns för frånluftsledningar som är C 125 mm och C 150 mm. Se till att kondensvattenspärren monteras lodrätt och om möjligt direkt ovanför spisfläktens frånluftsanslutning. Pilen på höljet visar utblåsningsriktningen. Fläktar som är förberedda för anslutning till extern fläktmotor (modellbeteckning...ext) har inbyggd kondensvattenspärr vid leverans. 27

28 Elanslutning Fast anslutning Fläkten får bara anslutas till ett eluttag som är jordat och installerat enligt gällande föreskrifter! Jordfelsbrytare rekommenderas. Anslutningen måste vara försedd med en åtkomlig, typgodkänd strömbrytare. Som frånkopplingsdon gäller en tillgänglig strömbrytare med ett kontaktavstånd på minst tre mm. Till detta hör LS-brytare, säkringar och skydd (EN 60335). Erforderliga anslutningsdata framgår av typskylten som syns när fettfiltret tas ut ur fläkten. Kontrollera att dessa data angående spänning och frekvens överensstämmer med dem som gäller för elnätet på installationsplatsen. 28

29 Tekniska data Total anslutningseffekt* W Fläktmotor* W Kokhällsbeslysning x 20 W Nätspänning AC 230 V Frekvens ~ 50 Hz Säkring A Frånluftseffekt* Frånluftseffekt enligt EN Frånluftsystem C 150 mm: Läge I m 3 /h Läge II m 3 /h Läge III m 3 /h Intensivläge m 3 /h Friblåsande frånluftseffekt m 3 /h Fläktens anslutningseffekt och frånluftseffekt för modellbeteckningarna EXT är beroende av vilken extern fläktmotor som är ansluten. Längd, anslutningskabel till extern fläktmotor ,4 m 29

30 30

31 31

32 Med reservation för ändringar / 2105 M.-Nr / 01 sv-se
