1 FULLADDADE CONTAINRAR Mer än 1MW i 20-fots containrar

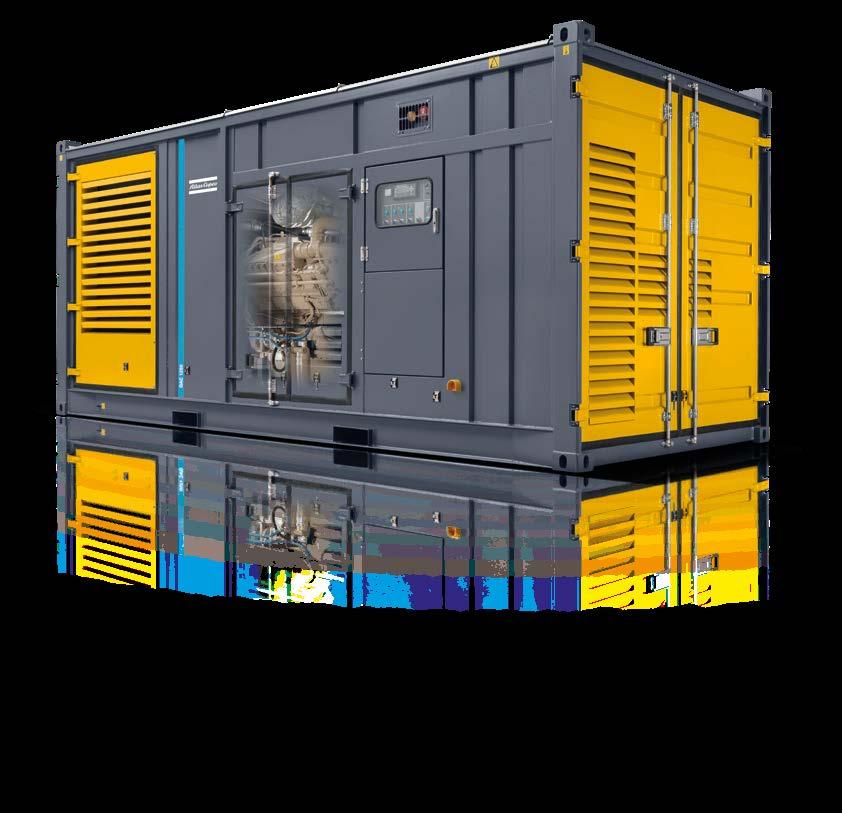

2 Fulladdad containermonterad effekt De containermonterade generatorerna levereras fulladdade som standard, med alla sofistikerade funktioner du någonsin kan behöva. Vi har placerat 1 MW tillförlitlig kraft i en standardcontainer på 20 fot med ultralåg ljudnivå och ultrahög effekt. QAC- och QEC-generatorerna är perfekta för de mest krävande förhållanden och krav. De är generatorerna för dig som behöver något utöver det vanliga. LJUDNIVÅ 70dB(A) VID 7M OMGIVNINGS- TEMPERATUR >40 C LÅNGT SERVICE- INTERVALL (TIMMAR) 500 LÄGRE BRÄNSLE- FÖRBRUKNING GARANTERAD 100 % LADDNING STEG KAPACITET 20-FOTS ISO-CONTAINER 2

3 Maximal kraft Minimal förbrukning

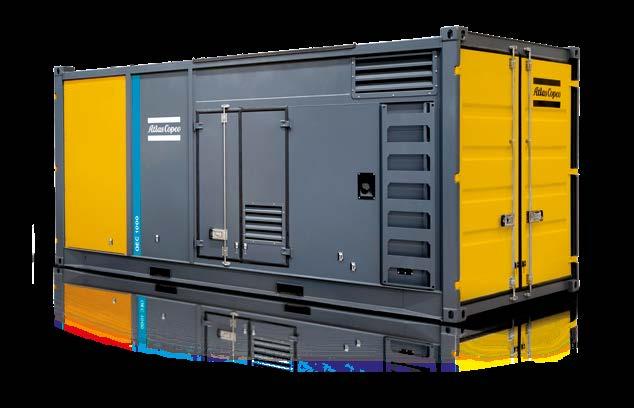

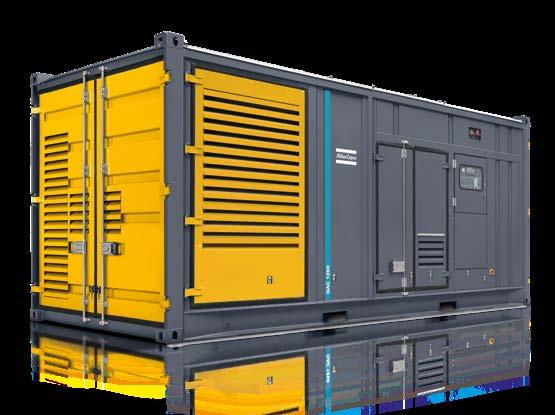

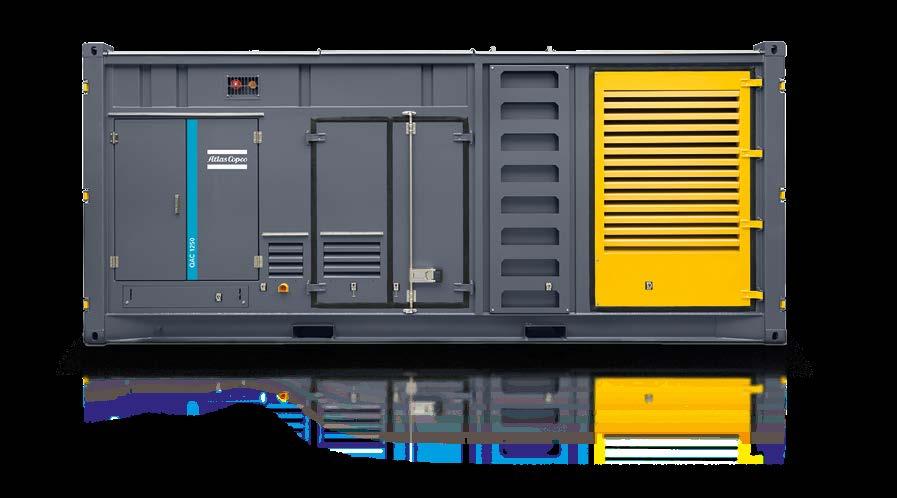

4 Ditt val: containermonterade generatorer Bränslespararna QAC-serien QAC-generatorerna är verkliga bränslesparare. Den elektriska motordrivna VSD-kylfläkten (Variable Speed Drive) justerar kylflödet exakt efter motorns behov. Det kanske låter enkelt, men det är sådan teknik som gör QAC-generatorerna speciella. 70dB(A) vid 7m 500 TIMMARS SERVICE- INTERVALL BRÄNSLE EFFEKTIVITET -10 % -480 BRÄNSLEFÖRBRUKNING VID FULL LADDNING Per dag LITER Per år LITER Den tuffaste containern QEC-serien QEC-generatorerna är kraftpaket! Upp till en megawatt containermonterad kraft som enkelt kan transporteras från en arbetsplats till nästa. Det är en extremt tillförlitlig och flexibel lösning för primärkraft och kritisk standbyeffekt inom uthyrning, gruvdrift och olje- och gassektorn. ROBUST 1MW TILLFÖRLITLIG KRAFT 4

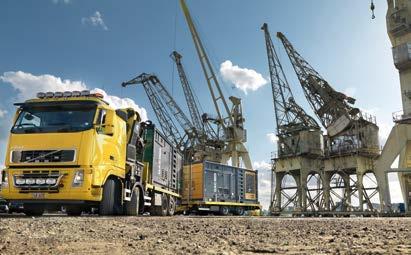

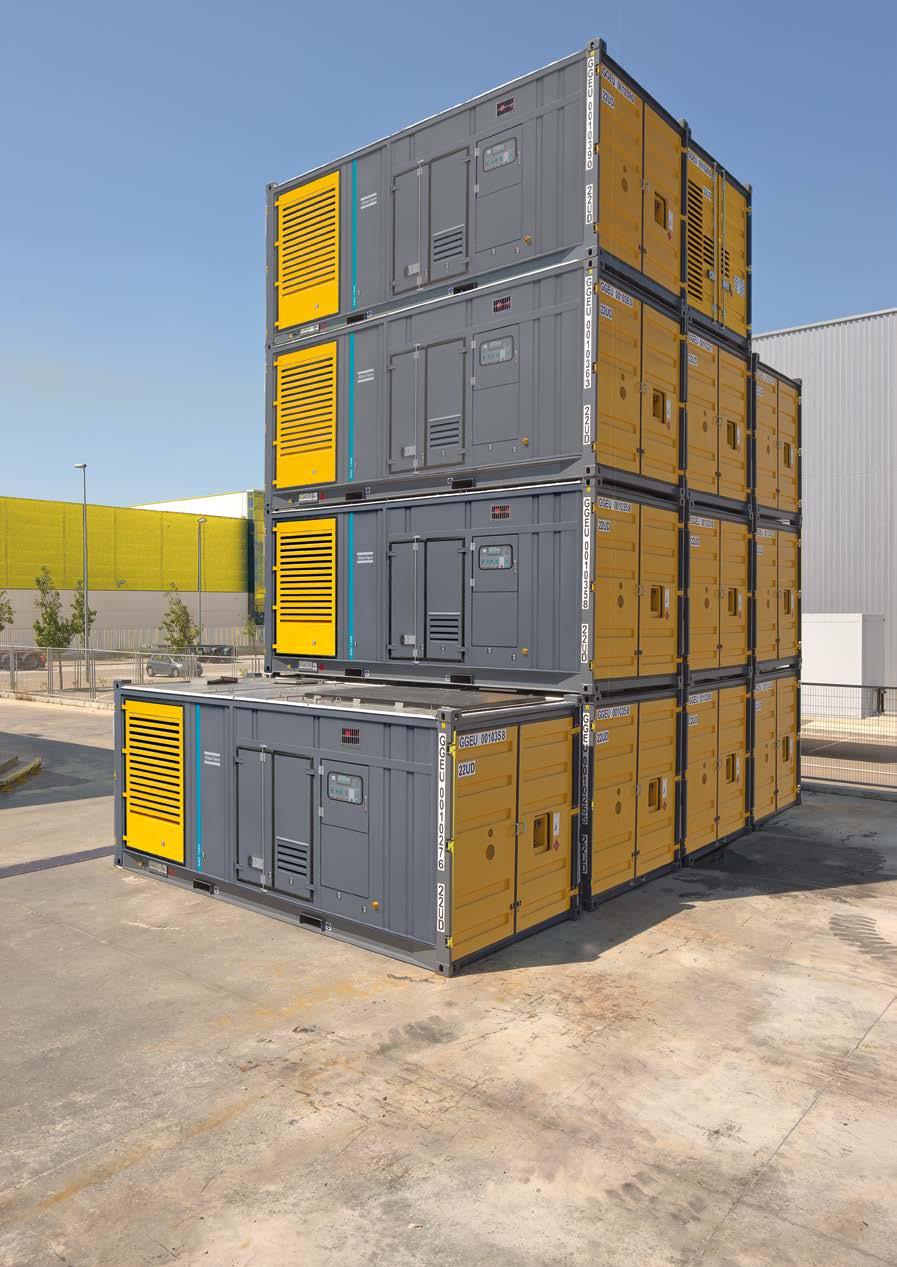

5 KRAFTHANTERINGSSYSTEM För att tackla de största jobben kan generatorerna köras både separat och parallellt med andra generatorer. Du kan välja fristående läge eller använda PMS (Power Management System). Du kan också köra generatorerna parallellt med nät, belastningsutjämning, fast effekt och automatiskt huvudledningsavbrott. LÅNG LIVSLÄNGD Varje komponent är konstruerad och testad för att bidra till en lång och produktiv livslängd och ett högt andrahandsvärde. LÅG LJUDNIVÅ FULLADDADE Tack vare det intelligenta kylsystemet kan vi garantera 100 % effekt vid 40 C på 1000 meters höjd (ö.h.). Den låga ljudnivån 70dB(A) på 7 meters avstånd) gör QACgeneratorerna till ett bra val för användningar mitt i arbetsmiljön. LÄTTA ATT TRANSPORTERA 20-fots ISO-container av standardtyp för enkel och snabb transport. Robusta lyftöglor och urtag för gaffeltruck innebär smidig manövrering på plats. KRAFTIG FILTRERING Kraftig filtrering i två faser av bränsle och luft ingår som standard, för längre drifttid och serviceintervall. KVALITETSKOMPONENTER Den synkrona, borstlösa, trefasgeneratorn med automatisk matning och reglering är det som kännetecknar QAC-generatorerna. Dessutom är det en generator med permanentmagnet (PMG) för spänningsuppbyggnad och en kondensmotverkande värmare. Allt är konstruerat för att förlänga maskinens livslängd. ENKELT UNDERHÅLL RAM FÖR ENKEL IN- OCH UTSKJUTNING Generatorn kan lätt och snabbt tas ut från containern för underhåll och annan hantering med en konstruktion för in- och utskjutning. QAC- och QEC-generatorerna har stora paneler och flera serviceverktyg för enkelt underhåll och minskad stilleståndstid. 5

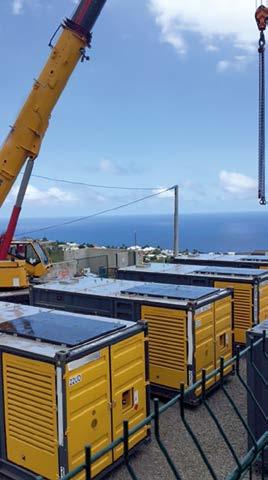

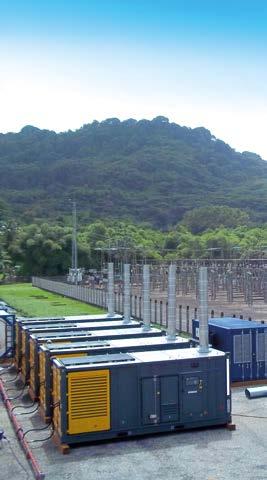

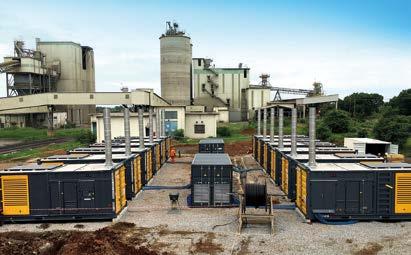

6 Skapa perfekt kraft En enda generator är kanske inte alltid den mest effektiva lösningen när du behöver kraft. Varierar belastningen? Behövs primärkraft för långvariga projekt som ligger långt bort? Behöver du en halvpermanent installation som kan uppgraderas eller nedgraderas? En moduluppbyggd kraftenhet (eller parallellkopplade generatorer) är den effektiva lösningen om du svarade ja på någon av frågorna ovan. Det är helt enkel en uppställning med samverkande generatorer. Vi har utvecklat ett unikt PMS-system för krafthantering. PMS-systemet (Power Management System) optimerar bränsleförbrukningen och förlänger generatorns livstid. PMS hanterar det antal generatorer som körs parallellt efter belastning och startar och stoppar enheterna när belastningen ökar eller minskar. På så sätt håll belastningen på varje generator på en nivå som ger optimal bränsleförbrukning. Dessutom finns det inget behov av att köra generatorerna med låga belastningsnivåer som innebär risk för motorskada och kan förkorta utrustningens livslängd. QAC-generatorerna har allt som behövs som standard. Power of connectivity 24/7 x 365 i över 180 länder. Kraft är kritiskt det finns inget utrymme för kompromisser!

7 TEKNISKA UPPGIFTER H H B L L B Prestanda QAC 1000 QAC 1250 QEC 800 QEC 1000 QEC 1250 Märkfrekvens (1) Hz Märkspänning (2) V Primäreffekt (PRP) LTP (märkstandbyeffekt kva/ kw 1000/ / / / / / / / / /1123 kva/ kw 1079/ / / / / / / / / /1262 Effektfaktor cos φ 0,8 0,8 0,8 0,8 0,8 Märkström (PRP) A Laddningskapacitet i ett steg (G2) enl. ISO-8528/5 % Drifttemperatur (min/max) ºC Bränsleförbrukning Bränsletankens kapacitet l Bränsleförbrukning vid 100 % PRP-belastning Bränsleautonomi vid full laddning Motor Modell l/timme ,3 223,72 250,7 284 timmar 8,3 6,8 6,2 5,5 9,31 8,1 7,2 6,1 5,46 4,82 QST 30 G4 KTA 50 G3 QSK 23 G3 QST 30 G4 KTA 50 G3 Hastighet rpm PRP (märknettoeffekt) kw m Aspiration Turboladdad och internkyld Turboladdad och internkyld Hastighetskontroll Elektronisk Elektronisk Elektronisk Elektronisk Elektronisk Antal cylindrar Kylmedel Parcool Parcool Parcool Parcool Parcool Svept volym l 30,5 50,3 23,1 30,5 50,3 Generator Modell LEROY SOMER LSA 49.1 L11 LEROY SOMER LSA 50.2 M6 LEROY SOMER LSA 49.1 M75 LEROY SOMER LSA 49.1 L11 LEROY SOMER LSA 50,2 M6 Märkeffekt (ESP 27ºC) kva Skyddsgrad, isoleringsklass Magnetiseringstyp / AVR-modell Ljudnivå IP 23 IP 23 IP 23 / H IP 23 / H IP 23 / H PMG / R450T PMG / R450T SHUNT / R450M SHUNT / R450M SHUNT / R450M Ljudeffektnivå (LwA) db(a) Ljudtrycksnivå (LPA) på 7 m avstånd Mått och vikt db(a) ,1 80,1 78,1 81,1 78,1 82,1 Längd mm Bredd mm Höjd mm Vikt (torr/våt) kg / / / / /

8 Portable Energy-divisionens portfölj KOMPRESSORER KÖRKLARA 1-5 m³/min 7-12 bar MÅNGSIDIGA 5,5-22 m³/min 7-20 bar PRODUKTIVITETS- PARTNER m³/min bar GENERATORER Diesel- och elalternativ finns FLYTTBAR 1,6-13,9 kva TRANSPORTABEL * kva INDUSTRIELL * kva *Flera konfigurationer finns för att producera kraft för användningar i alla storlekar AVVATTNINGSPUMPAR ELEKTRISKA DRÄNKBARA ,500 l/min CENTRIFUGALPUMP ,300 l/min LITEN OCH PORTABEL l/min BELYSNINGSMASTER LED METALLHALOGEN EL Vi står för hållbar produktivitet Atlas Copcos Portable Energy-division tänker framåt. För oss handlar hållbar produktivitet om att förutse och överträffa dina framtida behov samtidigt som vi alltid respekterar våra miljöprinciper. Det är bara genom att titta framåt och hålla oss i täten som vi kan se till att vara din partner även på lång sikt. Diesel- och elalternativ finns Atlas Copco Portable Energy Med ensamrätt. Atlas Copco är ett registrerat varumärke som tillhör Atlas Copco AB Foton och illustrationer häri kan visa produkter med tillbehör som är tillvals- eller extratillbehör och som inte ingår i standardversionen av produkten och därmed inte heller i köpet av produkten, annat än om kunden specifikt köper sådana tillvals- eller extratillbehör. Vi förbehåller oss rätten att utan föregående meddelande ändra tekniska data för och design av de produkter som beskrivs i denna trycksak. Alla produkter finns inte på alla marknader.
