1 CentralControl CC51, CC31 sv Monterings- och bruksanvisning för styrning med webbgränssnitt Styrcentral Viktig information för: Montörer / Elektriker / Användare Denna anvisning ska finnas tillgänglig tillsammans med produkten! Bruksanvisningen ska bevaras av användaren Becker-Antriebe GmbH Friedrich-Ebert-Straße Sinn/Tyskland

2 Innehållsförteckning Inledning... 6 Garanti... 6 Medföljer vid leverans... 7 Säkerhetsinstruktioner... 7 Avsedd användning... 8 Dimensioner... 9 Apparatöversikt Översikt startbild Nätanslutning Förklaring av symboler Förklaring styrreglage Styrning av hemautomatiseringen med andra apparater i hemmanätverket Styra hemautomatiseringen utomhus via enhet med mobil internetåtkomst Förberedelser inför idrifttagning med CC Idrifttagning med webbgränssnitt Ställa in språk Upprätta nätverksförbindelse Ställa in datum och tid Ställa in plats Lägga till Centronic-mottagare Lägga till B-Tronic-mottagare Lägga till rum Lägga till element till ett rum Idrifttagning slutförd Inställningar heminstallation Lägga till Centronic-mottagare Lägga till B-Tronic-mottagare Radera Centronic-mottagare Radera B-Tronic-mottagare Döpa om mottagare Lägga till Centronic- eller B-Tronic-fjärrkontroll Radera Centronic- eller B-Tronic-fjärrkontroll Döpa om fjärrkontroll Lägga till Centronic- eller B-Tronic-sensor Radera Centronic- eller B-Tronic-sensor Döpa om sensor Lägga till internt objekt Radera internt objekt Döpa om internt objekt Länka fjärrkontroll till funktion (lägga till logik) Länka sensor till funktion (lägga till logik) Länka internt objekt till funktion (lägga till logik) Inställningar Mitt hem

3 Lägga till rum Sortera rum Radera rum Döpa om rum Tilldela element till ett rum Sortera element i ett rum Radera element från ett rum Lägga till grupp Sortera grupper Radera grupp Döpa om grupp Tilldela element till en grupp Radera element från en grupp Lägga till scenario Sortera scenarier Radera scenario Döpa om scenario Tilldela element till ett scenario Radera element från ett scenario Lägga till kamera Sortera kameror Radera kamera Ändra kamerainställningar Lägga till radio Sortera radioapparater Radera radio Ändra radioinställningar Inställningar automatik Ställa in minnesfunktion (PÅ/AV) Ställa in takfönsterautomatik Ställa in semesterfunktion Ställa in solskyddsfunktion Lägga till tidsautomatik Ändra tidsautomatik Radera timer för tidsautomatik Ställa in uppvärmningsfunktioner Inställningar åtkomster Skapa servicekod Starta VNC Konfigurera fjärråtkomst vid befintligt konto Konfigurera fjärråtkomst vid nytt konto Skapa eller ändra spärrlösenord Aktivera/deaktivera spärrlösenord Inställningar vy Ställa in bakgrundsfärg

4 Ställa in visuella bakgrundseffekter Återställa bakgrundsfärg och visuella bakgrundseffekter till fabriksinställningarna Inställningar information Hämta systeminformation Läsa av felminnet Läsa uppdatering nyheter Inställningar system Ställa in språk Ställa in plats Ställa in datum och tid Upprätta nätverksförbindelse Uppdatering Skapa säkerhetskopia Återskapa från säkerhetskopia Fabriksåterställning Omstart Rum Ställa in mottagaren på automatik Ställa in alla mottagare i rummet på automatik Ställa in alla mottagare i huset på automatik Ställa in mottagaren på manuellt Ställa in alla mottagare i rummet på manuellt Ställa in alla mottagare i huset på manuellt Styra mottagare Lägga till favoriter Radera favoriter Grupper Styra grupper Scenarier Styra scenarier Kameror Öppna kameror Radioapparater Starta radio Stoppa radio Väderprognos Byta batteri i externt tangentbord Rengöring Tekniska data Tekniska data CC Tekniska data CC Åtgärder vid fel Förenklad EU-försäkran om överensstämmelse Appendix

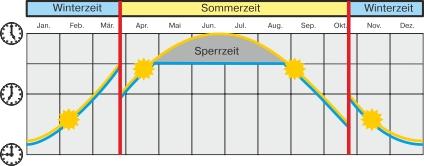

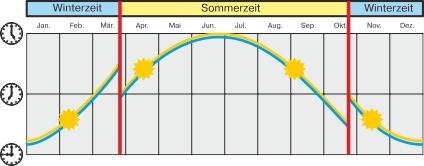

5 Astrofunktion

6 Inledning Med B-Tronic CentralControl kan motorer och styrenheter med dubbelriktad KNXfjärrstyrning och styrenhetssortimentet Centronic I och II styras. I denna apparat används fri programvara/programvara med öppen källkod. Källtexterna kan laddas ner på På begäran kan Becker-Antriebe tillhandahålla källtexterna på CD-ROM till självkostnadspris. Kontakta source@btronic.net. På grund av att programvaran kontinuerligt utvecklas kan det hända att bilderna skiljer sig åt från er apparat. Det påverkar dock inte de procedurer som beskrivs. Vid installation och inställning av apparaten ska denna monterings- och bruksanvisning följas noga. Garanti Konstruktiva modifikationer och felaktiga installationer som strider mot denna bruksanvisning och annan information från oss kan ge användaren allvarliga skador, t.ex. klämskador. Konstruktiva modifikationer får därför endast utföras efter avtal med oss och med vårt tillstånd. Våra instruktioner, särskilt de som finns i denna monteringsoch bruksanvisning, måste följas. Att vidarebearbeta produkten i strid med den avsedda användningen är inte tillåtet. Tillverkare av slutprodukter och installatörer måste se till att alla lagenliga bestämmelser och officiella föreskrifter, särskilt de som gäller tillverkningen av slutprodukten, installation och kundupplysning, speciellt tillämpliga giltiga EMCföreskrifter, måste observeras och följas när våra produkter används. 6

7 Medföljer vid leverans CC51 Styrenhet B-Tronic CentralControl USB WLAN-sticka USB-flashminne USB Centronic-sticka USB B-Tronic/KNX-sticka Nätadapter Fästmaterial för väggmontering Anvisningar för idrifttagning CC31 Styrenhet B-Tronic CentralControl SD-kort flashminne USB Centronic-sticka USB B-Tronic/KNX-sticka Nätadapter Trådlöst tangentbord (inkl. USBmottagningssticka och batterier) Anvisningar för idrifttagning Säkerhetsinstruktioner Allmänna anvisningar Se till att bevara bruksanvisningen! Produkten får endast användas i torra utrymmen. Se till att inga personer uppehåller sig inom systemets rörelseområde. Håll barn utom räckhåll för styrenheter. Observera de bestämmelser som gäller i ditt land. Ställ inga föremål på styrenheten. Rengör styrenheten med en mjuk, torr och luddfri duk utan kemiska rengöringsmedel. Viktigt Om systemet styrs med en eller flera fjärrkontroller måste man ha insyn över systemets rörelseområde under drift. 7

8 Håll barn utom räckhåll för förpackningsmaterialet, t.ex. folie. Risk för kvävning föreligger om materialet används på fel sätt. Stäng omedelbart av styrenheten om nätadaptern och tillhörande stickkontakt har brunnit eller skadats. Byt ut en skadad nätadapter med en adapter i original. En defekt nätadapter får aldrig repareras. Stäng omedelbart av styrenheten om höljet på styrenheten är skadat, eller om vätska har trängt in i det. OBS Se till att inga föremål ramlar ner på styrenheten. Skydda i förekommande fall displayen så att den inte repas av hårda föremål (t.ex. ringar, naglar, klockor). Vänta tills styrenheten har anpassat sig till omgivningstemperaturen innan styrenheten ansluts till nätadaptern. Vid stora skillnader i temperatur och luftfuktighet kan kondensat bildas inuti styrenheten, vilket i sin tur kan leda till kortslutning. Avsedd användning B-Tronic CentralControl får endast användas för att styra passande motorer och styrenheter med dubbelriktad KNX-fjärrstyrning och styrenhetssortimentet Centronic I och II. Med denna styrenhet kan en grupp eller flera grupper av apparater styras. Kom ihåg att fjärrstyrda enheter inte får användas i miljöer med förhöjd störningsrisk (t.ex. sjukhus eller flygplatser). Fjärrkontrollen är endast tillåten för apparater och system för vilka ett fel i fjärrkontrollen eller mottagaren inte innebär en fara för personer, djur eller föremål, eller för vilka denna risk har förebyggts genom andra säkerhetsanordningar. 8

9 Användaren är inte på något vis skyddad mot störningar från andra signalanläggningar eller ändutrustning (t.ex. radioanläggningar som drivs på korrekt sätt inom samma frekvensområde). Radiomottagaren får endast anslutas till apparater och system som godkänts av tillverkaren. Se till att styrenheten inte installeras eller tas i drift nära metallytor eller magnetiska fält. Fjärrstyrda enheter som sänder på samma frekvens kan leda till störningar i mottagningen. Observera att radiosignalens räckvidd begränsas genom lagstiftning och byggnadsmässiga åtgärder. Alla mått i mm. Dimensioner CC51 CC31 28,

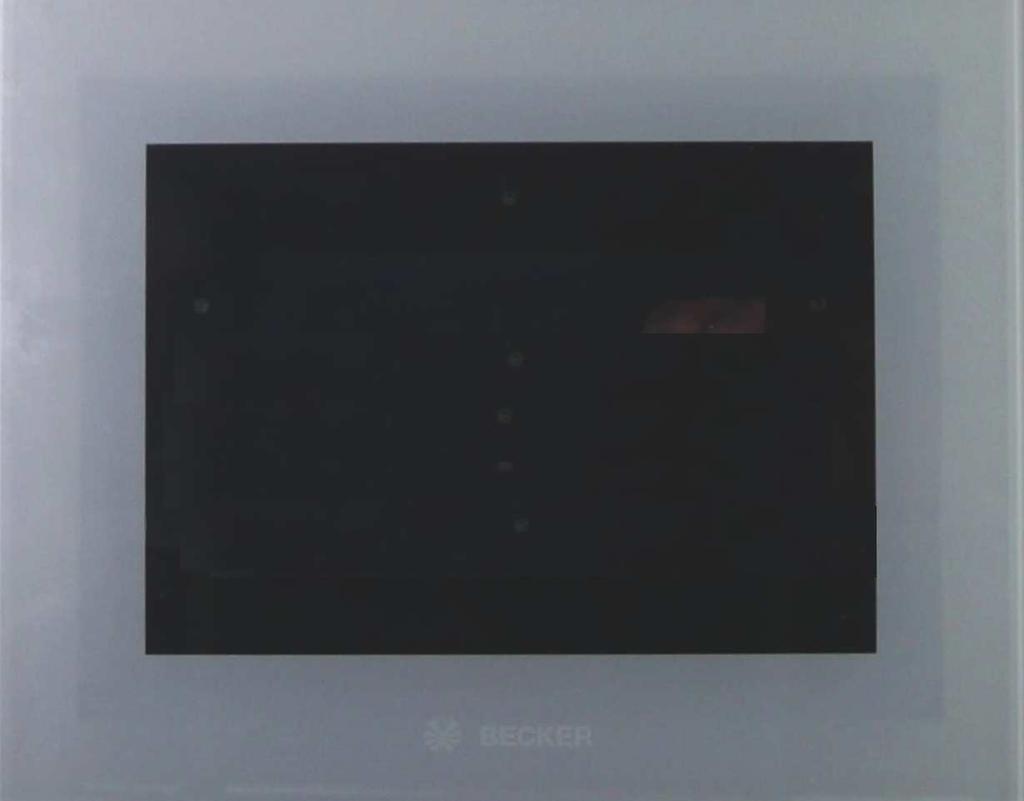

10 Apparatöversikt CentralControl CC Integrerad frontkamera 2. Ljussensor 3. Högtalare 4. Pekskärm 5. Lysdiod för indikering av driftstatus 6. Mikrofon 7. USB-minne för säkerhetskopiering 8. Ledig USB-port 9. Centronic-sticka 10. B-Tronic KNX-sticka 11. Anslutning för nätadapter 12. Ljudutgång (teleplugg 3,5 mm) 13. WLAN-sticka 14. Nätverksanslutning (RJ45) 15. Reset-knapp 16. Lock 17. Stödfötter 10

11 CentralControl CC31 Anslutningar/kortplatser Nätanslutning 2. LAN-anslutning 3. HDMI-anslutning 4. AV-anslutning 5. YUV-anslutning 6. Ledig USB 2.0-anslutning 7. USB-anslutning för B-Tronic KNXsticka 8. USB-anslutning för Centronic-sticka 9. USB-anslutning för tangentbordssticka 10. Kortplats för SD-kort 11. LED-indikator för driftstatus Apparatens baksida 1 2 B-Tronic CentralControl CC SSID: CC31-XXXX : WPACC31-YYY IP: IP MAC-ETH: b4:4a:bc:03:09:aa Serial: WLAN-fjärrnät (SSID) 2. WLAN-nätverksnyckel (KEY) 11

12 Externt tangentbord Pekplatta 2. PÅ/AV-brytare 3. Tangentbord 4. Ingen funktion 5. Ljusknapp 6. LED-ljus 7. Batterifack 8. Fack för tangentbordsmottagare 9. Lock till batterifack 12

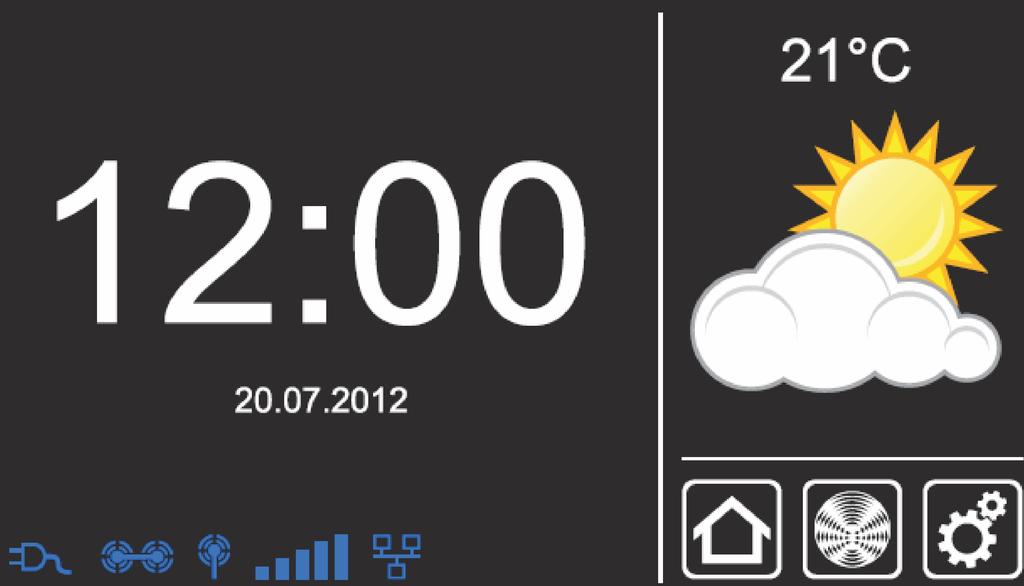

13 Översikt startbild Meny 2. Väderprognos 3. Temperatur dag 4. Temperatur natt 5. Knapp för inställning av favoriter Nätanslutning 1. Ta i förekommande fall av locket från styrenheten. 2. Anslut nätadaptern till styrenheten och koppla sedan in denna i uttaget. 3. Sätt i förekommande fall tillbaka locket på styrenheten. 13

14 Förklaring av symboler FÖRSIKTIGT OBS FÖRSIKTIGT anger en risk som kan leda till skador om den inte undviks. OBS anger åtgärder för att undvika materiella skador. Ger användaren tips och annan användbar information. Alla symboler i rutor återfinns på bildskärmen och styrs därifrån med mus eller pekskärm. Alla symboler i cirklar är anvisningar för åtgärder som ska genomföras när en viss symbol i en cirkel visas. Fortsätta inmatningen på markerad plats Välja ett eller flera alternativ ur en aktuell lista.* Fylla i ett eller flera textfält.* Fylla i textfält och välja önskade alternativ.*! Observera anvisningen på bildskärmen.* Uppgiften är färdigställd. Utföra nästa steg (med och utan märkning) Fortsätta, beroende på föregående åtgärds resultat "Åtgärden misslyckades" eller "Åtgärden lyckades" *) För att nå alla anvisningar, alternativ, inmatningsfält och dylikt kan man behöva scrolla ner på sidan. 14

15 Förklaring styrreglage Beroende på typ av mottagare kan manöverelementen utföra olika funktioner. Körning UPP/IN Tända ljuset och öka ljusstyrkan Ställa in högre temperatur manuellt STOPP-knapp Släcka ljuset Körning NER, UT Tända ljuset och minska ljusstyrkan Ställa in lägre temperatur manuellt ON PÅ-knapp OFF AV-knapp Aktivera frostskydd/batterisparläge 1 2 Mellanläge 1 (valfritt) Sparad ljusstyrka 1 (valfritt) Mellanläge 2 (valfritt) Sparad ljusstyrka 2 (valfritt) Mellanläge med tillval återstängning Komfort-temperatur Eco-temperatur 15

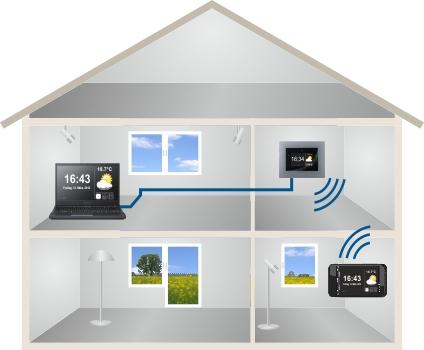

16 Fälla ut utfällbar jalusi Fälla in utfällbar jalusi Styrning av hemautomatiseringen med andra apparater i hemmanätverket Hemautomatiseringsfunktioner kan "fjärrstyras" med B-Tronic CentralControl via flera terminala enheter i hemmanätverket. Enheterna kan vara anslutna till nätverket via nätverkskabel a eller WLAN b. Det spelar ingen roll vilket operativsystem som används i den terminala enheten. Bland annat Microsoft Windows (från XP/ Internet Explorer 8), Android och Apple IOS (Mac, ipad, iphone) stöds. a b För att kontakta centralen via nätverket måste webbläsaren öppnas och IP-numret anges i webbläsarens adressfält. Inmatningen startar alltid med " följt av IP-numret, som alltid består av 4 maximalt 3-siffriga tal separerade med en punkt. I exemplet lyder numret: IP-numret som nätverket tillhandahåller för din central kan hämtas på sidan "Systeminformation": För att alltid ha snabb åtkomst till CentralControl kan man spara den sida som öppnas med hjälp av IP-adressen som favorit eller lägga den på skrivbordet. För att säkerställa att CentralControl inte använder en annan IP-adress efter varje omstart, ska CentralControl tilldelas en fast IP-adress (se Upprätta nätverksförbindelse [} 19]). 16

17 Styra hemautomatiseringen utomhus via enhet med mobil internetåtkomst För att enkelt fjärrstyra centralen via internet måste man registrera sig hos Becker Gateway Service. För att konfigurera gateway-åtkomsten på måste en inloggningskod anges en gång. Hur man skaffar en inloggningskod beskrivs i kapitel Konfigurera fjärråtkomst vid nytt konto [} 42] eller Konfigurera fjärråtkomst vid befintligt konto [} 41]. Observera att en internetanslutning och ett e-postkonto krävs för att kunna begära en inloggningskod. Efter registrering på Becker Gateway Service kan ingen ytterligare inloggningskod skapas med samma central. Naturligtvis kan flera centraler tilldelas ett användarkonto. Förberedelser inför idrifttagning med CC31 Koppla in de medföljande stickorna i B-Tronic CentralControl enligt Apparatöversikt. Flera visualiseringsmöjligheter finns: Via TV eller bildskärm Via dator, notebook eller läsplatta Via TV eller bildskärm 1. Anslut B-Tronic CentralControl till TV:n eller bildskärmen med hjälp av HDMI- eller AV-kabeln. 2. Anslut nätadaptern till styrenheten och koppla sedan in denna i uttaget. Viktigt Dra nätanslutningskabeln så att ingen kan trampa eller snubbla på den. 3. Start-/standardbild visas. 4. Nu kan fler inmatningar göras via det inbyggda eller det medföljande externa tangentbordet. 17

18 Via dator, notebook eller läsplatta Flera möjligheter finns: WLAN Ethernet (Ethernet-kabel medföljer inte vid köp) WLAN B-Tronic CentralControls konfigurations-wlan (åtkomstpunkt) används vid första anslutningen till inmatningsenheten. 1. Anteckna namnet på WLAN-fjärrnätet (SSID) och WLAN-nätverksnyckeln (KEY). Båda uppgifterna står på baksidan av B-Tronic CentralControl. 2. Visa listan över de trådlösa nätverken via inmatningsenheten (dator, notebook eller läsplatta). 3. Välj ur listan över tillgängliga anslutningar det WLAN-fjärrnät som du tidigare antecknat (SSID) och försök ansluta till det. 4. Ange den WLAN-nätverksnyckel som du tidigare antecknat (KEY) i avsedd ruta, och anslut till B-Tronic CentralControl. Vänta tills WLAN-anslutningen är upprättad. 5. Öppna webbläsaren i inmatningsenheten. 6. Skriv in följande adress i webbläsarens adressfält: och bekräfta med enter. 7. Start-/standardbilden visas. 8. Välj 9. Gör inställningarna för det privata nätverket. 10. Ställ därefter in inmatningsenheten på det privata nätverket igen. Om du inte hittar CC31 i ditt nätverk måste du återställa CC31 till hotspot-läge igen. Tryck då på följande knappkombination på det medföljande externa tangentbordet: ESC + Shift + Ctrl. Upprepa därefter ovan procedur. 18

19 Ethernet (Ethernet-kabel medföljer inte vid köp) 1. Anslut B-Tronic CentralControl till inmatningsenheten (dator, notebook eller läsplatta) via Ethernet-kabeln. Vänta tills Ethernet-anslutningen är upprättad. Viktigt Dra Ethernet-kabeln så att ingen kan trampa eller snubbla på den. 2. Öppna webbläsaren i inmatningsenheten. 3. Skriv in följande adress i webbläsarens adressfält: och bekräfta med enter. 4. Start-/standardbild visas. 5. Välj 6. Nu kan du göra övriga inmatningar via inmatningsenheten. Idrifttagning med webbgränssnitt På följande sidor beskrivs steg för steg hur B-Tronic CentralControl installeras och konfigureras. När alla beskrivna steg har genomförts är rummen och mottagarna inställda och hemmet kan styras centralt. B-Tronic CentralControl erbjuder dock avsevärt många fler komfort- och automatiseringsmöjligheter genom vilka ert hem kan automatiseras utifrån era individuella önskemål. Dessa funktioner beskrivs mer detaljerat i menypunkterna från kapitel Inställningar heminstallation [} 22]. Ställa in språk Upprätta nätverksförbindelse B-Tronic CentralControl:s kompletta funktioner för hemautomatisering är naturligtvis tillgängliga även om apparaten inte är integrerad i ett nätverk. Vissa extrafunktioner och åtkomstmöjligheter är dock bara möjliga vid nätverks- resp. internetåtkomst. För att kunna använda dessa funktioner måste man säkerställa att B-Tronic CentralControl är ansluten till nätverket och att en anslutning till internet är upprättad, samt att tiden är korrekt inställd. Centralen kan bara integreras i ett nätverk via WiFi/ WLAN om WPA2-kodning är aktiverad i routern. Observera att kostnader för detta kan uppkomma beroende på avtalsvillkoren från er internetleverantör. 19

20 För att säkerställa att CentralControl inte använder en annan IP-adress efter varje omstart, ska CentralControl tilldelas en fast IP-adress. Nätverkskonfigurationen måste i detta fall ställas om från "Automatisk" till "Manuell". Nödvändiga uppgifter kan fås från nätverksadministratören. Ställa in datum och tid Ställa in plats Denna inställning påverkar vilken vädervisning och tidszon som används samt astrofunktionen. 20

21 Lägga till Centronic-mottagare!! Lägga till B-Tronic-mottagare!! 21

22 Lägga till rum Lägga till element till ett rum Idrifttagning slutförd Inställningar heminstallation Lägga till Centronic-mottagare!! 22

23 Lägga till B-Tronic-mottagare!! Radera Centronic-mottagare!! 23

24 Radera B-Tronic-mottagare! Döpa om mottagare 24

25 Lägga till Centronic- eller B-Tronic-fjärrkontroll!!! Radera Centronic- eller B-Tronic-fjärrkontroll!! 25

26 Döpa om fjärrkontroll Lägga till Centronic- eller B-Tronic-sensor!!! 26

27 Radera Centronic- eller B-Tronic-sensor!! Döpa om sensor Lägga till internt objekt 27

28 Radera internt objekt! Döpa om internt objekt Länka fjärrkontroll till funktion (lägga till logik) Alla mottagare som ingår i logiken måste stå i automatisk drift. Därefter 28

29 Länka sensor till funktion (lägga till logik) Alla mottagare som ingår i logiken måste stå i automatisk drift. Därefter Länka internt objekt till funktion (lägga till logik) Alla mottagare som ingår i logiken måste stå i automatisk drift. Därefter Lägga till rum Inställningar Mitt hem 29

30 Sortera rum Håll symbolen nedtryckt länge och dra objektet till önskad position. Radera rum Döpa om rum Tilldela element till ett rum 30

31 Sortera element i ett rum Håll symbolen nedtryckt länge och dra objektet till önskad position. Radera element från ett rum Lägga till grupp En "grupp" är ett antal mottagare som är sammanslagna på en kanal i fjärrkontrollen. Alla mottagare i en grupp reagerar gemensamt på fjärrkontrollens signaler. Det är viktigt att tänka på att bara likvärdiga mottagare kan slås samman till en grupp, alltså till exempel jalusimotorer eller kopplingsmottagare. Grupper och scenarier finns också i listan över mottagare, och kan precis som enskilda mottagare tilldelas till rum. 31

32 Sortera grupper Håll symbolen nedtryckt länge och dra objektet till önskad position. Radera grupp Döpa om grupp Tilldela element till en grupp 32

33 Radera element från en grupp Lägga till scenario I ett scenario sammanfattas flera olika mottagare. Alla mottagare i ett scenario reagerar gemensamt på alla kommandon för att starta eller stoppa scenariot. De apparater som ingår i ett scenario måste inte, som i en grupp, bestå av samma typ av mottagare, och kan köra till i förväg individuellt fastlagda positioner resp. ställas i kopplingslägen. Bekräftelsen (positiv/negativ) sker först efter att sista deltagaren i scenariot har avgivit ett statusmeddelande. För att ett scenario som innehåller flera mottagare av samma typ ska kunna utföras korrekt (t.ex. flera jalusimotorer) bör man skapa en gemensam grupp för mottagarna av samma typ. De kan sedan användas i scenariet. Genom detta säkerställs att mottagarna erhåller kör- eller kopplingskommandona gemensamt. Grupper och scenarier finns också i listan över mottagare, och kan precis som enskilda mottagare tilldelas till rum. 33

34 Sortera scenarier Håll symbolen nedtryckt länge och dra objektet till önskad position. Radera scenario Döpa om scenario Tilldela element till ett scenario 34

35 Radera element från ett scenario Radera Lägga till kamera Upp till 25 nätverkskompatibla kameror som tillhandahåller en MJPEG-ström kan integreras. Kontakta kameratillverkaren för att fastställa om din kameramodell tillhandahåller detta. Observera att centralen endast kan hantera nativa MJPEG-/ MJPG-strömmar. På länken finns en lista över kameror som redan har testats och integrerats av Becker. Här finns också en lista över kameraspecifika inställningar. Sortera kameror Håll symbolen nedtryckt länge och dra objektet till önskad position. 35

36 Radera kamera Ändra kamerainställningar Lägga till radio Sortera radioapparater Håll symbolen nedtryckt länge och dra objektet till önskad position. 36

37 Radera radio Ändra radioinställningar Inställningar automatik Ställa in minnesfunktion (PÅ/AV) Med CentralControl kan man konfigurera flera olika timerfunktioner. I synnerhet med installationer som utrustas med centralen i efterhand kan det finnas befintliga minnesfunktioner som är inställda i motorerna. För att kunna ställa in alla tider komplett via centralen kan de minnestider som är inställda i motorerna deaktiveras via alternativet "Intern minnesfunktion". Observera att minnesfunktionen inte deaktiveras helt i respektive motor förrän motorn har ställts i manuell drift en gång med hjälp av centralen (motorn bekräftar genom att klicka). Denna frånkoppling sker vid varje omkoppling till manuell drift. Motorernas minnesfunktion kan när som helst aktiveras igen med hjälp av en minnesfjärrkontroll. 37

38 Ställa in takfönsterautomatik Ställa in semesterfunktion För att under t.ex. en semesterresa ge eventuella tjuvar intrycket av att motorerna inte är automatiska utan manuellt styrda, är CentralControl utrustad med en semesterfunktion. När denna funktion aktiveras förskjuts de programmerade starttiderna varje dag med en viss tid med hjälp av en slumpgenerator. Denna tidsförskjutning kan ställas in i menyn "Semesterfunkt.". Den tid som man ställer in där är tiden med vilken starttiden maximalt förskjuts framåt eller bakåt. Ställa in solskyddsfunktion 38

39 Lägga till tidsautomatik För att tidskommandon ska kunna utföras korrekt måste man skapa en gemensam grupp för mottagare av samma typ. De kan sedan användas i tidsautomatiken. Genom detta säkerställs att mottagarna erhåller kör- eller kopplingskommandona gemensamt. Alla mottagare måste stå i automatisk drift. Mer information om Astro-funktionen finns i Astrofunktion [} 55]. Ändra tidsautomatik För att tidskommandon ska kunna utföras korrekt måste man skapa en gemensam grupp för mottagare av samma typ. De kan sedan användas i tidsautomatiken. Genom detta säkerställs att mottagarna erhåller kör- eller kopplingskommandona gemensamt. Alla mottagare måste stå i automatisk drift. Mer information om Astro-funktionen finns i Astrofunktion [} 55]. 39

40 Radera timer för tidsautomatik Ställa in uppvärmningsfunktioner Observera att alla inställningsmotorer för värmare i ett rum automatiskt utgör en gemensam klimatzon och styrs gemensamt. Separat reglering är endast möjlig via knapparna "+" och "-" på inställningsmotorn för värmare. Skapa servicekod Inställningar åtkomster Skapa servicekod! 40

41 Starta VNC Konfigurera fjärråtkomst vid befintligt konto Begära och visa inloggningskod? Anteckna koden och avsluta registreringen i webbläsaren med en dator, läsplatta eller mobiltelefon. Skriv in och gå sedan till följande adress: Inloggning Aktivera enhet Nej 41

42 Konfigurera fjärråtkomst vid nytt konto Begära och visa inloggningskod? Anteckna koden och avsluta registreringen i webbläsaren med en dator, läsplatta eller mobiltelefon. Skriv in och gå sedan till följande adress: Skapa nytt konto. Skapa kontot. Bekräfta kontot. Skriv in och gå sedan till följande adress: Logga in. 42

43 Skapa eller ändra spärrlösenord Spara Aktivera/deaktivera spärrlösenord Ställa in bakgrundsfärg Inställningar vy Ställa in visuella bakgrundseffekter Återställa bakgrundsfärg och visuella bakgrundseffekter till fabriksinställningarna 43

44 Inställningar information Hämta systeminformation! Läsa av felminnet! Läsa uppdatering nyheter! Ställa in språk Inställningar system 44

45 Ställa in plats Denna inställning påverkar vilken vädervisning och tidszon som används samt astrofunktionen. Ställa in datum och tid Upprätta nätverksförbindelse B-Tronic CentralControl:s kompletta funktioner för hemautomatisering är naturligtvis tillgängliga även om apparaten inte är integrerad i ett nätverk. Vissa extrafunktioner och åtkomstmöjligheter är dock bara möjliga vid nätverks- resp. internetåtkomst. För att kunna använda dessa funktioner måste man säkerställa att B-Tronic CentralControl är ansluten till nätverket och att en anslutning till internet är upprättad, samt att tiden är korrekt inställd. Centralen kan bara integreras i ett nätverk via WiFi/ WLAN om WPA2-kodning är aktiverad i routern. Observera att kostnader för detta kan uppkomma beroende på avtalsvillkoren från er internetleverantör. 45

46 För att säkerställa att CentralControl inte använder en annan IP-adress efter varje omstart, ska CentralControl tilldelas en fast IP-adress. Nätverkskonfigurationen måste i detta fall ställas om från "Automatisk" till "Manuell". Nödvändiga uppgifter kan fås från nätverksadministratören. Uppdatering!! Även om centralen inte är ansluten till internet kan aktuella programvaruuppdateringar laddas ner för att på så sätt installera ytterligare funktioner eller åtgärda problem i efterhand. Ladda då ner "CC Updater" till datorn via följande länk: manuelles-update.html Starta sedan "CC Updater" och följ anvisningarna på skärmen. Skapa säkerhetskopia Genomföra säkerhetskopiering nu OK 46

47 Återskapa från säkerhetskopia Välja säkerhetskopia Ja Ja Fabriksåterställning Alla inställningar återställs, alla rum, scenarier, grupper och mottagare etc. raderas. Återställa alla inställningar Omstart Ja 47

48 Rum Ställa in mottagaren på automatik B-Tronic CentralControl erbjuder möjligheten att styra mottagare, grupper eller scenarier utifrån tid. Alla styrningsprocesser som CentralControl utför utifrån programmerade inställningar (t.ex. starttider) betecknas som "Automatfunktioner". Automatfunktioner kan aktiveras/deaktiveras för en enskild mottagare eller för flera mottagare (hela huset eller ett rum) på samma gång. Mottagare för vilka inga automatiska alternativ är inställda berörs inte av ändringen. Ställa in alla mottagare i rummet på automatik Ställa in alla mottagare i huset på automatik Ställa in mottagaren på manuellt Ställa in alla mottagare i rummet på manuellt 48

49 Ställa in alla mottagare i huset på manuellt Styra mottagare Lägga till favoriter Radera favoriter Home Håll favoriten nedtryckt länge Dra favoriten till "Sortera/radera favoriter" 49

50 Grupper Styra grupper Scenarier Styra scenarier Kameror Öppna kameror Radioapparater Starta radio 50

51 Stoppa radio Väderprognos Byta batteri i externt tangentbord Förbrukade batterier ska kasseras på rätt sätt. Byt endast ut batterier mot batterier av samma typ (LR03, AAA). 1. Öppna batterifackets lock. 2. Ta ut batterierna. 3. Sätt i de nya batterierna i rätt position. 4. Stäng batterifackets lock. Rengöring Rengör apparaten endast med en för ändamålet lämplig duk. Använd inga rengöringsmedel som kan skada ytan. 51

52 Tekniska data Tekniska data CC51 Försörjningsspänning 230 V / 50 Hz Skydd IP 20 Tillåten omgivningstemperatur och luftfuktighet Utstrålad maximal sändeffekt Radiofrekvens CPU Minne Display Kamera Operativsystem Mått (B x H x D) 0 C till +55 C vid en relativ luftfuktighet på 20 % - 80 % (icke kondenserande) 25 mw 868,3 MHz ARM9 454 MHz 128 MB 10,9 cm / 4,3" pekskärm Upplösning: 480 x 272 pixlar 640 x 480 pixlar VGA RGB Linux 197 x 156 x 34 mm Anslutningar USB WLAN-sticka Flash-minne USB-Centronic RF-sticka USB-B-Tronic KNX-sticka Ethernet Ljudutgång IEEE802.11n WPA / WPA2 USB-minne 868,3 MHz 868,3 MHz 10 / 100 Mbit, standard RJ45 Teleplugg 3,5 mm Maximal räckvidd vid och inuti en byggnad är upp till 25 m och i fritt fält upp till 350 m. 52

53 Tekniska data CC31 Försörjningsspänning 230 V / 50 Hz Skydd IP 20 Tillåten omgivningstemperatur och luftfuktighet Utstrålad maximal sändeffekt Radiofrekvens CPU Minne Operativsystem Mått (B x H x D) 0 C till +40 C vid en relativ luftfuktighet på 20 % - 80 % (icke kondenserande) 25 mw 868,3 MHz / 2,4 GHz ARM9 454 MHz 128 MB Linux 118 x 118 x 28,5mm Anslutningar Integrerat WLAN Flash-minne USB-Centronic RF-sticka USB-KNX-sticka Ethernet IEEE802.11n WPA / WPA2 SD-kort 868,3 MHz 868,3 MHz 10 / 100 Mbit, standard RJ45 HDMI Ljudutgång Teleplugg 3,5 mm Maximal räckvidd vid och inuti en byggnad är upp till 25 m och i fritt fält upp till 350 m. Åtgärder vid fel Problem B-Tronic CentralControl fungerar inte/ startar inte. Åtgärd Kontrollera nätanslutningen (se Apparatöversikt). 53

54 Vädret visas inte. Problem Radion fungerar inte. Åtgärd Anslut B-Tronic CentralControl till nätverket och internet (se Upprätta nätverksförbindelse [} 45]). Anslut B-Tronic CentralControl till nätverket och internet (se Upprätta nätverksförbindelse [} 45]). Höj volymen. (Se Starta radio [} 50]). Otillräcklig uppkopplingshastighet. Tid och datum ställs inte in automatiskt. Koppla om den automatiska tidsavstämningen från manuell till automatisk (se Ställa in datum och tid [} 45]). Anslut B-Tronic CentralControl till nätverket och internet (se Upprätta nätverksförbindelse [} 45]). Det går inte att programmera en mottagare. Minska avståndet till mottagaren. Deaktivera alla förstärkare. Programmera om mottagaren enligt bruksanvisningen. Välj korrekt mottagartyp (KNX/ CENTRONIC) (se Lägga till Centronicmottagare [} 22] eller Lägga till B-Tronicmottagare [} 23]). Välj korrekt apparattyp (rörmotor/ kopplingsaktor/dimmeraktor etc.) (se Lägga till Centronic-mottagare [} 22] eller Lägga till B-Tronic-mottagare [} 23]). Ställ lediga lagringsplatser till förfogande enligt bruksanvisningen för mottagaren. Det går inte att koppla/köra en mottagare. Kontrollera mottagarens nätanslutning. Programmera om mottagaren. Minska avståndet till mottagaren eller använd en förstärkare. Vid användning av flera förstärkare, minska deras antal. Mer information finns på länken 54

55 Förenklad EU-försäkran om överensstämmelse Härmed intygar Becker-Antriebe GmbH att denna radioanläggning uppfyller kraven i direktiv 2014/53/EU. Den fullständiga texten i EU-försäkran om överensstämmelse finns på internet på följande adress: Tekniska ändringar förbehållna. Astrofunktion Appendix För att kunna utföra astrofunktionerna måste CentralControl:s installationsplats anges korrekt. Detta görs i menyn "Bestäm plats". Med astrofunktionen styr B-Tronic CentralControl hemautomatiseringen efter önskemål, utifrån de beräknade tidpunkterna för soluppgång och solnedgång. Varje timer för tidsautomatik kan tilldelas en av båda astrovarianterna: - Astro morgon utifrån soluppgång - Astro kväll utifrån solnedgång För båda varianterna finns ytterligare två inställningsmöjligheter som beskrivs närmare nedan. Hänvisning rörande diagrammen: - Den gula linjen visar tidpunkten för soluppgång resp. solnedgång. - Den blå linjen visar tidpunkten vid vilken tidsautomatiken ska utföra önskad handling. ASTRO MORGON Astro morgon utan fler inställningar: Önskad handling utförs vid soluppgången. Vintertid Sommartid Vintertid Jan. Feb. Mars April Maj Juni Juli Aug. Sep. Okt. Nov. Dec. Astro morgon med spärrtid: Önskad handling utförs vid soluppgången, dock inte innan den inställda spärrtiden (i exemplet kl ). Vintertid Sommartid Vintertid Jan. Feb. Mars April Maj Juni Juli Aug. Sep. Okt. Nov. Dec. Spärrtid 55

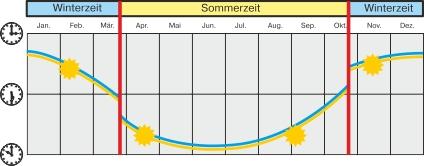

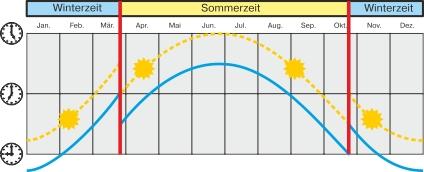

56 Astro morgon med förskjutning: Den önskade handlingen utförs inte vid soluppgången, utan förskjutet med den inställda "astroförskjutningen". I exemplet är den inställda astroförskjutningen 1 timme. Handlingen utförs alltså inte kl (soluppgång), utan en timme senare kl Vintertid Sommartid Vintertid Jan. Feb. Mars April Maj Juni Juli Aug. Sep. Okt. Nov. Dec. ASTRO KVÄLL Astro kväll utan fler inställningar: Önskad handling utförs vid solnedgången. Vintertid Sommartid Vintertid Jan. Feb. Mars April Maj Juni Juli Aug. Sep. Okt. Nov. Dec. Astro kväll med spärrtid: Önskad handling utförs vid solnedgången, dock inte innan den inställda spärrtiden (i exemplet kl ). Vintertid Sommartid Vintertid Jan. Feb. Mars April Maj Juni Juli Aug. Sep. Okt. Nov. Dec. Spärrtid Astro kväll med förskjutning: Den önskade handlingen utförs inte vid solnedgången, utan förskjutet med den inställda "astroförskjutningen". I exemplet är den inställda astroförskjutningen 1 timme. Handlingen utförs alltså inte kl (solnedgång), utan en timme tidigare kl Vintertid Sommartid Vintertid Jan. Feb. Mars April Maj Juni Juli Aug. Sep. Okt. Nov. Dec. 56
