1 Ta stegen, du också! SORTIMENTSKATALOG

2 Skeppshultstegen är ett varumärke som ingår i Skeppshults Press & Svets AB, ett familjeföretag grundat 1958 i småländska Skeppshult. Det lilla anrika samhället har sedan länge en industritradition med förnamnet Skeppshult. Skeppshults Press & Svets för stolt den traditionen vidare för Skeppshultstegen med sitt breda och moderna sortiment av yrkesstegar och konsumentstegar, vägg och takprodukter, ställningar samt ett stort urval av stegtillbehör. I Skeppshult vet vi att ta tillvara på den tradition som människor och samhälle byggt tillsammans. Vi är stolta över vårt Skeppshult och Skeppshultsstegen som i mer än 25 år skapat produkter för ett säkrare klättrande. Så, ta stegen du också in i vårt breda sortiment och läs mer om våra produkter, skapade i nära samarbete med våra klättervana medarbetare. VÅR PROFFS STÄMPEL På utvalda produkter i vår katalog nner du vår Proffs stämpel. Detta för att du som återförsäljare och kund enkelt ska hitta den produkt du söker. Produkter som är märkta med Proffs stämpeln är produkter som vi valt ut speciellt för er som vill ha det lilla extra. Det är produkter utav högsta kvalité och funktion och är helt enkelt bland de bästa i test. Handla produkter med Proffs stämpel och vi garanterar dig en fantastisk produkt! 332

3 INNEHÅLLSFÖRTECKNING Vägledning & regler 45 Enkel & utskjutstegar 67 Kombistegar 89 Universal & teleskopstegar 1011 Trappstegar 1215 Pallar 1617 Bockar 1819 Vägg & Takprodukter 2027 Trappor 2833 Ställningar 3443 Torkvindor 4445 Övriga produkter 4647 Tillbehör 4849 Kvalité & säkerhet 50 Miljö 51 3

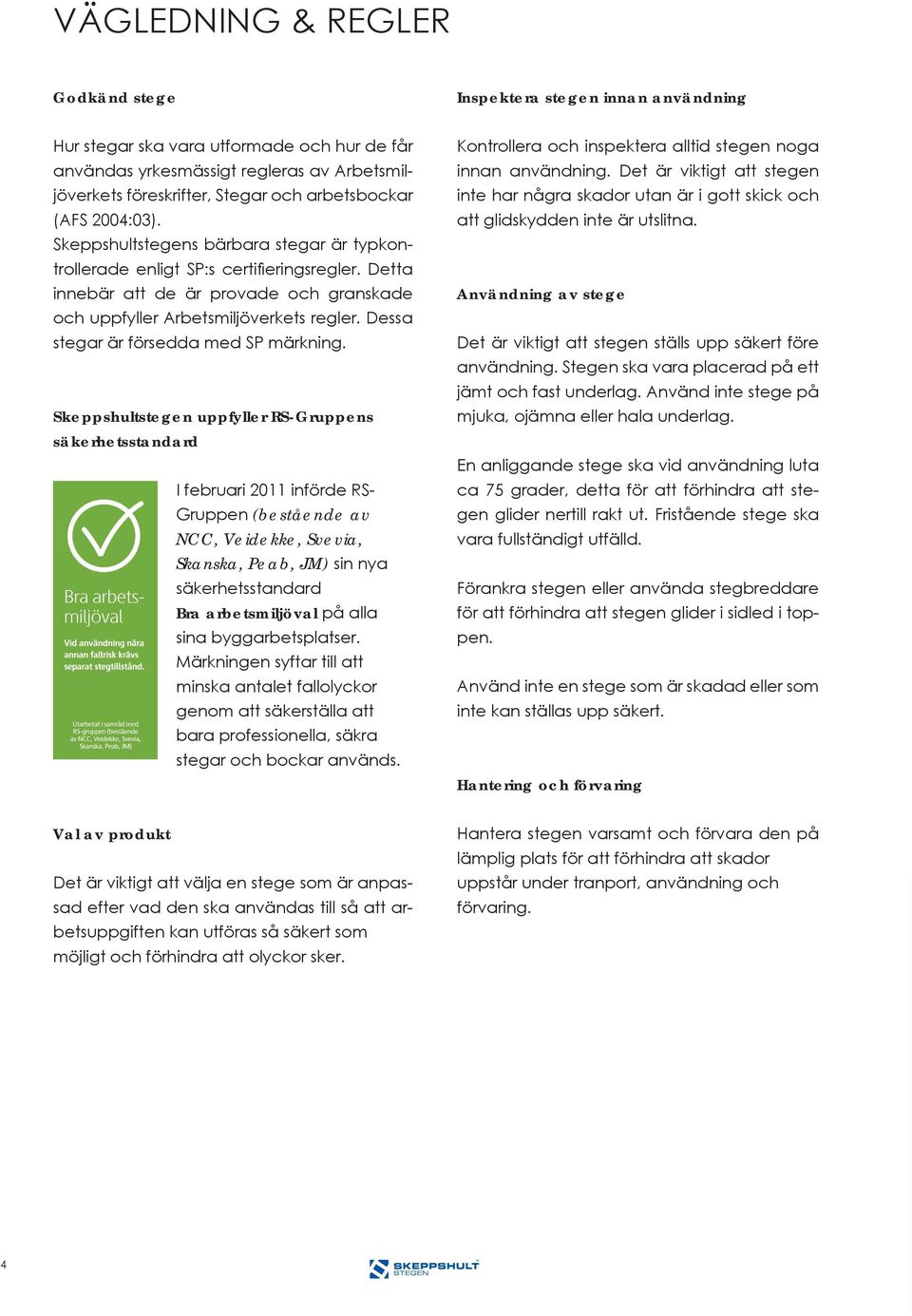

4 VÄGLEDNING & REGLER Godkänd stege Inspektera stegen innan användning Hur stegar ska vara utformade och hur de får användas yrkesmässigt regleras av Arbetsmiljöverkets föreskrifter, Stegar och arbetsbockar (AFS 2004:03). Skeppshultstegens bärbara stegar är typkontrollerade enligt SP:s certi eringsregler. Detta innebär att de är provade och granskade och uppfyller Arbetsmiljöverkets regler. Dessa stegar är försedda med SP märkning. Skeppshultstegen uppfyller RSGruppens säkerhetsstandard I februari 2011 införde RS Gruppen (bestående av NCC, Veidekke, Svevia, Skanska, Peab, JM) sin nya säkerhetsstandard Bra arbetsmiljöval på alla sina byggarbetsplatser. Märkningen syftar till att minska antalet fallolyckor genom att säkerställa att bara professionella, säkra stegar och bockar används. Kontrollera och inspektera alltid stegen noga innan användning. Det är viktigt att stegen inte har några skador utan är i gott skick och att glidskydden inte är utslitna. Användning av stege Det är viktigt att stegen ställs upp säkert före användning. Stegen ska vara placerad på ett jämt och fast underlag. Använd inte stege på mjuka, ojämna eller hala underlag. En anliggande stege ska vid användning luta ca 75 grader, detta för att förhindra att stegen glider nertill rakt ut. Fristående stege ska vara fullständigt utfälld. Förankra stegen eller använda stegbreddare för att förhindra att stegen glider i sidled i toppen. Använd inte en stege som är skadad eller som inte kan ställas upp säkert. Hantering och förvaring Val av produkt Det är viktigt att välja en stege som är anpassad efter vad den ska användas till så att arbetsuppgiften kan utföras så säkert som möjligt och förhindra att olyckor sker. Hantera stegen varsamt och förvara den på lämplig plats för att förhindra att skador uppstår under tranport, användning och förvaring. 4

5 Symbolförklaring etikett Läs instruktionerna noga innan användning. Stegen får endast användas av 1 person åt gången. Kontrollera och inspektera alltid stegen noga innan användning. Det är viktigt att stegen inte har några skador utan är i gott skick. Stegen får max belastas med 150kg. En anliggande stege ska vid användning luta ca 6575 för att förhindra att stegen glider nertill rakt ut Stegen ska minst sträcka sig 1 meter ovanför takfoten eller avstigningsstället. Kontrollera att stegens glidskydd är i gott skick och att de inte är utslitna. Förankra stegen i toppen eller nertill för att förhindra att stegen glider i sidled i toppen eller att stegen glider nertill rakt ut. Se till att isärglidningssäkringen (stålsax eller stegband) är korrekt utfälld. Kontrollera att fristående stege är fullständigt utfälld innan stegen används. Stå ej på stegens båge eller verktygshylla. Se till att isärglidningssäkringen (stegband) är fäst korrekt. Sträck dig ej utanför stegens stegsidor. Använd inte stegen på ojämnt underlag. Gå inte av stegen på en högre nivå utan att stegen är förankrad. Använd inte stegen på mjukt underlag. Använd inte stegen på halt, vått eller oljigt underlag. En anliggande stege ska ej vila mot översta steget utan den ska vila mot båda stegasidorna. SKEPPSHULTSTEGEN.SE Vår vision är att Skeppshultstegens webbplats, ska vara den självklara digitala mötesplatsen för alla som arbetar och behöver stegar både för proffs och hemhantverkare. Vi ger tips på vad du skall tänka på när det gäller säkerhet. På vår webbplats har vi givetvis även samlat all information om våra produkter. Du kan ladda ned monteringsanvisningar, bilder m.m. 5

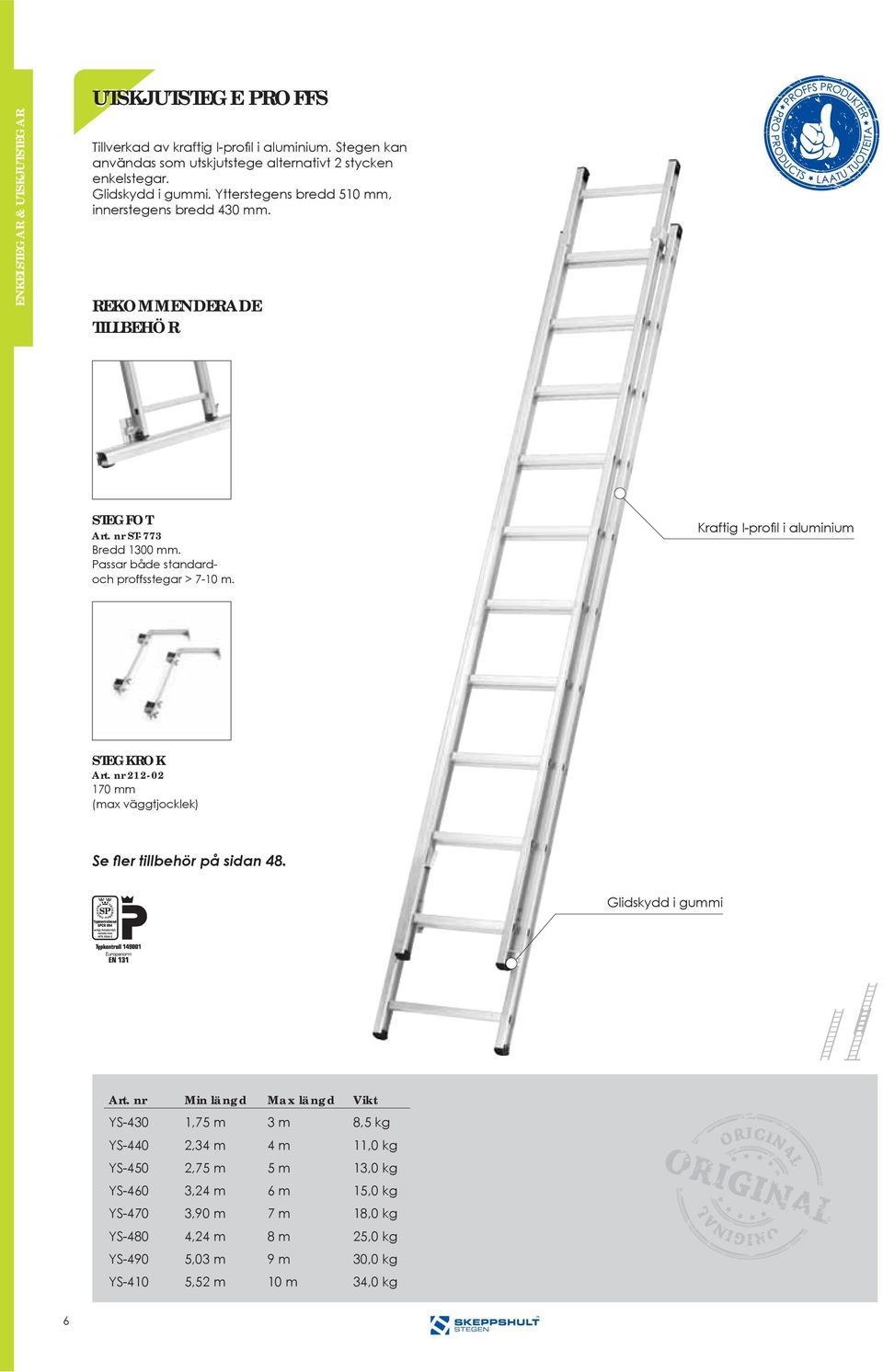

6 ENKELSTEGAR & UTSKJUTSTEGAR UTSKJUTSTEGE PROFFS Tillverkad av kraftig Ipro l i aluminium. Stegen kan användas som utskjutstege alternativt ycken enkelstegar. Glidskydd i gummi. Ytterstegens bredd 510 mm, innerstegens bredd 430 mm. REKOMMENDERADE TILLBEHÖR STEGFOT ST773 Bredd 1300 mm. Passar både standardoch proffsstegar > 710 m. Kraftig Ipro l i aluminium STEGKROK mm (max väggtjocklek) Glidskydd i gummi Min längd Max längd YS430 1,75 m 3 m 8,5 kg YS440 2,34 m 4 m 11,0 kg YS450 2,75 m 5 m 13,0 kg YS460 3,24 m 6 m 15,0 kg YS470 3,90 m 7 m 18,0 kg YS480 4,24 m 8 m 25,0 kg YS490 5,03 m 9 m 30,0 kg YS410 5,52 m 10 m 34,0 kg 6

7 ENKELSTEGE STANDARD ENKELSTEGE PROFFS Tillverkad av Cpro l i aluminium. Bredd 405 mm. Tillverkad av kraftig lpro l i aluminium. Glidskydd i gummi. Bredd 430 mm. ENKELSTEGAR & UTSKJUTSTEGAR YE620 YE630 YE640 Längd 2,0 m 3,0 m 4,0 m 4,0 kg 6,0 kg 7,5 kg YE320 YE325 YE330 YE340 YE350 YE360 Längd 2,0 m 2,5 m 3,0 m 4,0 m 5,0 m 6,0 m 4,0 kg 5,0 kg 6,0 kg 8,0 kg 12,0 kg 14,0 kg UTSKJUTSTEGE STANDARD 2DELAD HISSTEGE PROFFS Tillverkad av Cpro l i aluminium. Stegen används som utskjutstege alternativt 2 stycken enkelstegar. Ytterstegens bredd 480 mm, innerstegens bredd 405 mm. Tillverkad av kraftig rörpro l i aluminium. Tvådelad utskjutstege med hissfunktion. Försedd med topphjul som gör att stegen enkelt klättrar uppför väggen. Bör förses med stegfot (art. nr 2046). Ytterstegens bredd 450 mm. YS540 YS549 YS558 YS570 YS579 Min längd 2,5 m 3,1 m 3,7 m 4,3 m 4,6 m Max längd 4,0 m 4,9 m 5,8 m 7,0 m 7,9 m 10 kg 12 kg 14 kg 18 kg 20 kg Min längd 6,94 m Max längd 12,33 m Innerbredd 412 mm Ytterbredd 484 mm 41 kg ENKELSTEGE 511 STANDARD UTSKJUTSTEGE 510 STANDARD Enkelstege 511 är 454mm bred och tillverkas av rörpro l i aluminium. Enkelstegen är utrustad med räf ade stegpinnar i 4kantpro l och kan kompletteras med tillbehör så som målarkit och stegbreddare. Utskjutstege 510 har en ytterbredd på 454 mm och tillverkas av rörpro l i aluminium. Stegen är utrustad med räf ade stegpinnar i 4kantpro l och smidiga glidbeslag för enkel hantering. Utskjutstege 510 kan kompletteras med tillbehör så som målarkit och stegbreddare Längd 3,1 4,0 4,7 kg 6,8 kg Min längd 3,1 m 3,7 m 4,0 m Max längd 5,1 m 6,2 m 6,7 m 10,2 kg 13,0 kg 14,6 kg 7

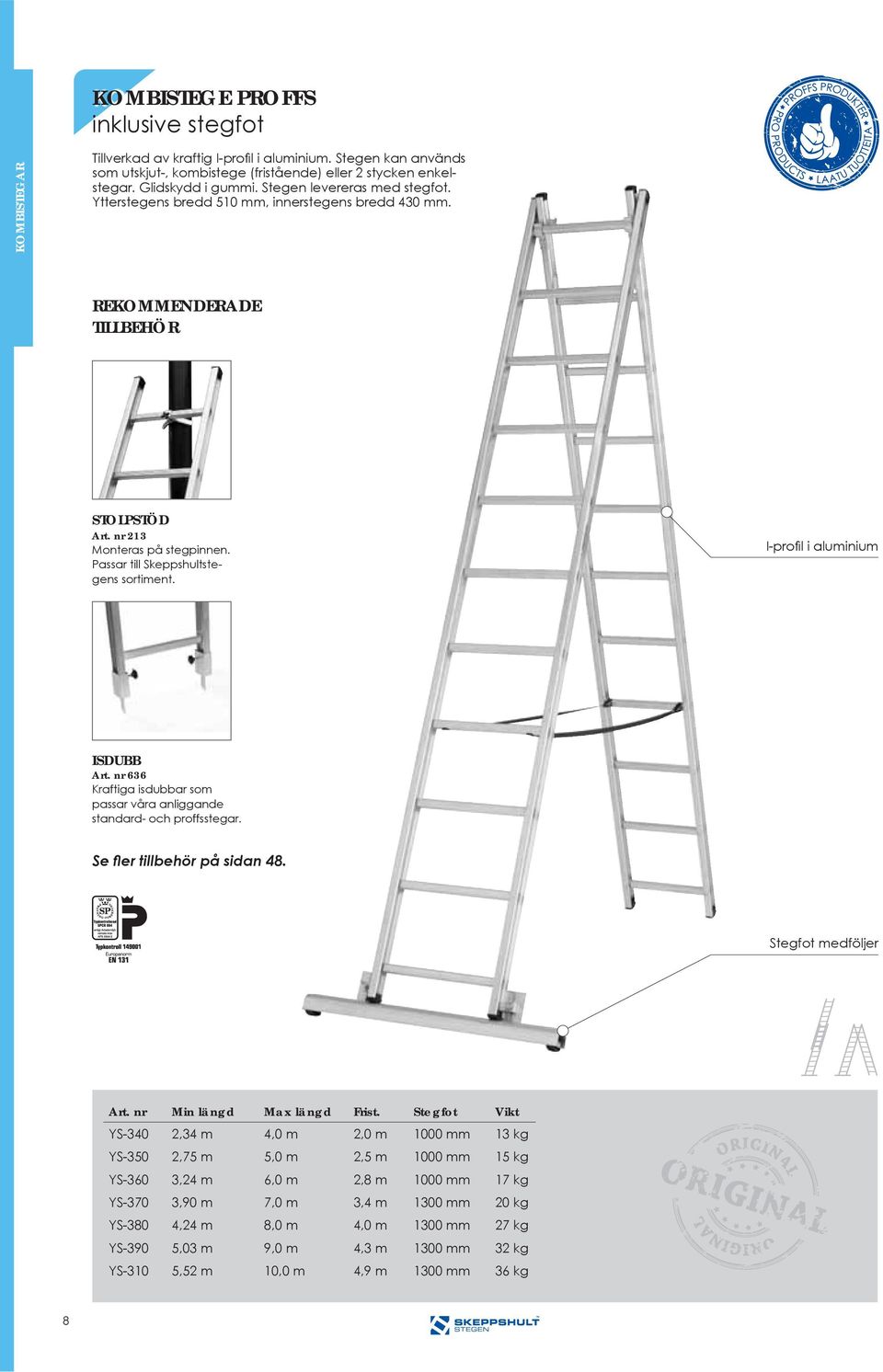

8 KOMBISTEGE PROFFS inklusive stegfot KOMBISTEGAR Tillverkad av kraftig Ipro l i aluminium. Stegen kan används som utskjut, kombistege (fristående) eller ycken enkelstegar. Glidskydd i gummi. Stegen levereras med stegfot. Ytterstegens bredd 510 mm, innerstegens bredd 430 mm. REKOMMENDERADE TILLBEHÖR STOLPSTÖD 213 Monteras på stegpinnen. Passar till Skeppshultstegens sortiment. Ipro l i aluminium ISDUBB 636 Kraftiga isdubbar som passar våra anliggande standard och proffsstegar. Stegfot medföljer Min längd Max längd Frist. Stegfot YS340 2,34 m 4,0 m 2,0 m 1000 mm 13 kg YS350 2,75 m 5,0 m 2,5 m 1000 mm 15 kg YS360 3,24 m 6,0 m 2,8 m 1000 mm 17 kg YS370 3,90 m 7,0 m 3,4 m 1300 mm 20 kg YS380 4,24 m 8,0 m 4,0 m 1300 mm 27 kg YS390 5,03 m 9,0 m 4,3 m 1300 mm 32 kg YS310 5,52 m 10,0 m 4,9 m 1300 mm 36 kg 8

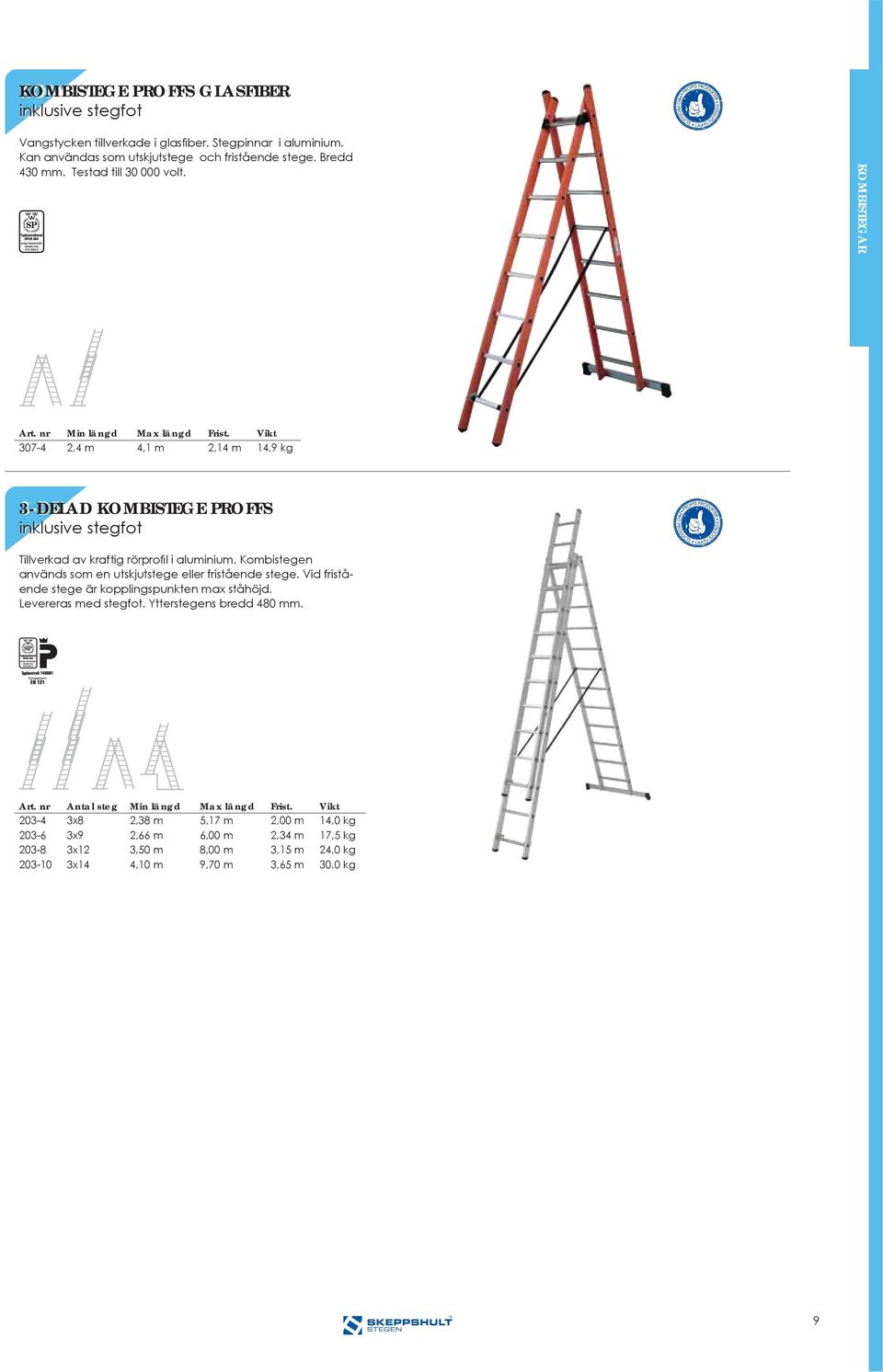

9 KOMBISTEGE PROFFS GLASFIBER inklusive stegfot Vangstycken tillverkade i glas ber. Stegpinnar i aluminium. Kan användas som utskjutstege och fristående stege. Bredd 430 mm. Testad till volt. KOMBISTEGAR 3074 Min längd 2,4 m Max längd 4,1 m Frist. 2,14 m 14,9 kg 3DELAD KOMBISTEGE PROFFS inklusive stegfot Tillverkad av kraftig rörpro l i aluminium. Kombistegen används som en utskjutstege eller fristående stege. Vid fristående stege är kopplingspunkten max ståhöjd. Levereras med stegfot. Ytterstegens bredd 480 mm Antal steg 3x8 3x9 3x12 3x14 Min längd 2,38 m 2,66 m 3,50 m 4,10 m Max längd 5,17 m 6,00 m 8,00 m 9,70 m Frist. 2,00 m 2,34 m 3,15 m 3,65 m 14,0 kg 17,5 kg 24,0 kg 30,0 kg 9

10 TELESKOPSTEGE PROFFS UNIVERSAL & TELESKOPSTEGAR Stege med många användningsområden. Kan användas som enkelstege, fristående stege, på ojämna underlag samt i trappor. Justeras i 280 mm intervaller med hjälp av kraftiga fjäderbeslag. Kompakta yttermått i transportläge. Försedd med förstärkningsstag och kraftiga glidskydd. Tillverkad i anodiserad aluminium. Pro l i anodiserad aluminium Rejäla glidskydd ihopf. Basbredd Min längd frist. Max längd frist ,40x0,54x0,23 m 0,58 m 1,1 m 1,9 m Min längd enkels. 2,5 m Max längd enkels. 4,2 m 12,5 kg 10

11 TELESKOP ENKELSTEGE PROFFS Tillverkad i anodiserad aluminium. 40 mm djupa räf ade steg. Ställbar höjd med enkel låsmekanism. Kompakt transportmått. Kraftiga glidskydd. UNIVERSAL & TELESKOPSTEGAR Antal steg Total höjd 3,20 m 3,80 m Transp. mått 800x490 mm 820x490 mm 9,3 kg 11,5 kg UNIVERSALSTEGE STANDARD med iläggskiva En stege med många uppställningsalternativ. Godkänd som fristående stege eller som anliggande stege. Fälls lätt ihop till ett behändligt format. Tvådelad förzinkad iläggskiva ingår. Stegen tillverkas i aluminium och de kraftiga lederna i förzinkat stål Max längd 3,46 m Frist. 1,55 m Höjd arb.skiva 0,90 m Transp.mått 0,96x0,37 x0,27 m 16,2 kg 11

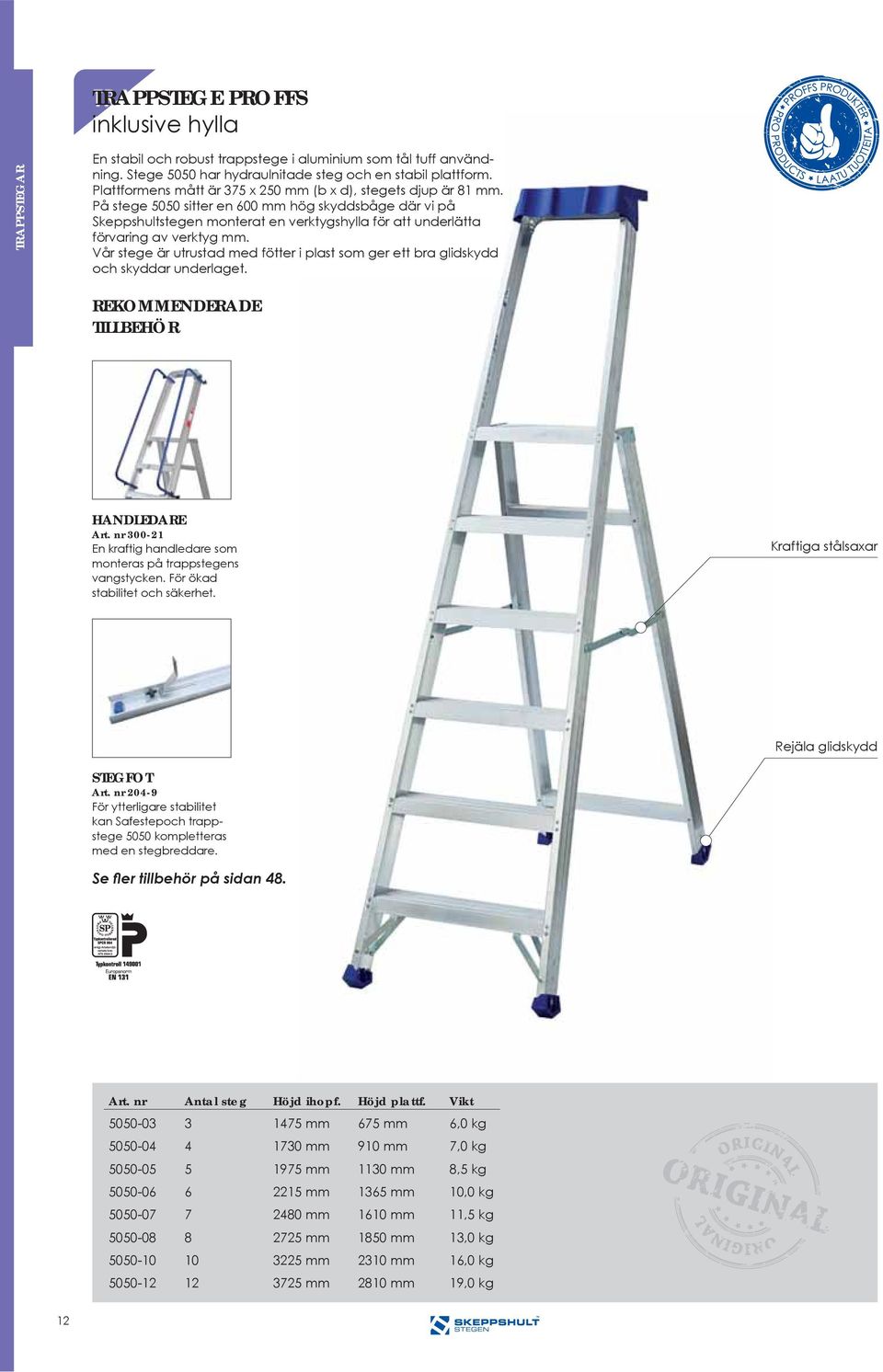

12 TRAPPSTEGE PROFFS inklusive hylla TRAPPSTEGAR En stabil och robust trappstege i aluminium som tål tuff användning. Stege 5050 har hydraulnitade steg och en stabil plattform. Plattformens mått är 375 x 250 mm (b x d), stegets djup är 81 mm. På stege 5050 sitter en 600 mm hög skyddsbåge där vi på Skeppshultstegen monterat en verktygshylla för att underlätta förvaring av verktyg mm. Vår stege är utrustad med fötter i plast som ger ett bra glidskydd och skyddar underlaget. REKOMMENDERADE TILLBEHÖR HANDLEDARE En kraftig handledare som monteras på trappstegens vangstycken. För ökad stabilitet och säkerhet. Kraftiga stålsaxar Rejäla glidskydd STEGFOT 2049 För ytterligare stabilitet kan Safestepoch trappstege 5050 kompletteras med en stegbreddare. Antal steg Höjd ihopf. Höjd plattf mm 675 mm 6,0 kg mm 910 mm 7,0 kg mm 1130 mm 8,5 kg mm 1365 mm 10,0 kg mm 1610 mm 11,5 kg mm 1850 mm 13,0 kg mm 2310 mm 16,0 kg mm 2810 mm 19,0 kg 12

13 TRAPPSTEGE STANDARD Praktisk trappstege för allehanda användning. Plattform i galvad plåt. Stegdjup 81 mm. 600 mm hög båge. Rekommenderad för inomhusbruk. TRAPPSTEGAR Antal steg Höjd ihopf mm 1530 mm 1750 mm 1980 mm 2210 mm Höjd plattf. 600 mm 820 mm 1030 mm 1240 mm 1450 mm 3,0 kg 3,5 kg 4,5 kg 5,4 kg 6,7 kg TRAPPSTEGE STANDARD inklusive hylla Praktisk trappstege för allehanda användning. Plattform i galvad plåt. Stegdjup 81 mm. 600 mm hög båge. Rekommenderad för inomhusbruk Antal steg Höjd ihopf mm 1530 mm 1750 mm 1980 mm 2210 mm Höjd plattf. 600 mm 820 mm 1030 mm 1240 mm 1450 mm 3,4 kg 3,9 kg 4,8 kg 5,7 kg 7,0 kg SAFESTEP PROFFS inkl. fällbart räcke En stabil och robust arbetsplattform som tål tufft arbete. Tillverkad i aluminium. Utrustad med hjul samt fällbart räcke på tre sidor. 850 mm hög skyddsbåge försedd med aluminiumhylla, inkl lock. Plattformsmått: 350 x 575 mm Antal steg Höjd ihopf mm 1850 mm 2100 mm Höjd plattf. 500 mm 735 mm 975 mm 13,5 kg 14,5 kg 16,0 kg 13

14 TRAPPSTEGE PROLIGHT inklusive hylla TRAPPSTEGAR Trappstegen 7250 är tillverkad i aluminium.stor plattform och breda steg gör den säker att använda. Kompletterad med praktisk verktygshylla. Stegdjup 81 mm och 600 mm hög båge. Rekommenderad för inomhusbruk. Kan kombineras med stegbreddare art nr REKOMMENDERADE TILLBEHÖR STEGFOT För ytterligare stabilitet kan trappstege Prolight kompletteras med en stegbreddare. Rörpro l i aluminium Kraftiga stålsaxar Antal steg Höjd ihopf. Höjd plattf mm 685 mm 4,5 kg mm 1160 mm 6,5 kg mm 1640 mm 8,5 kg 14

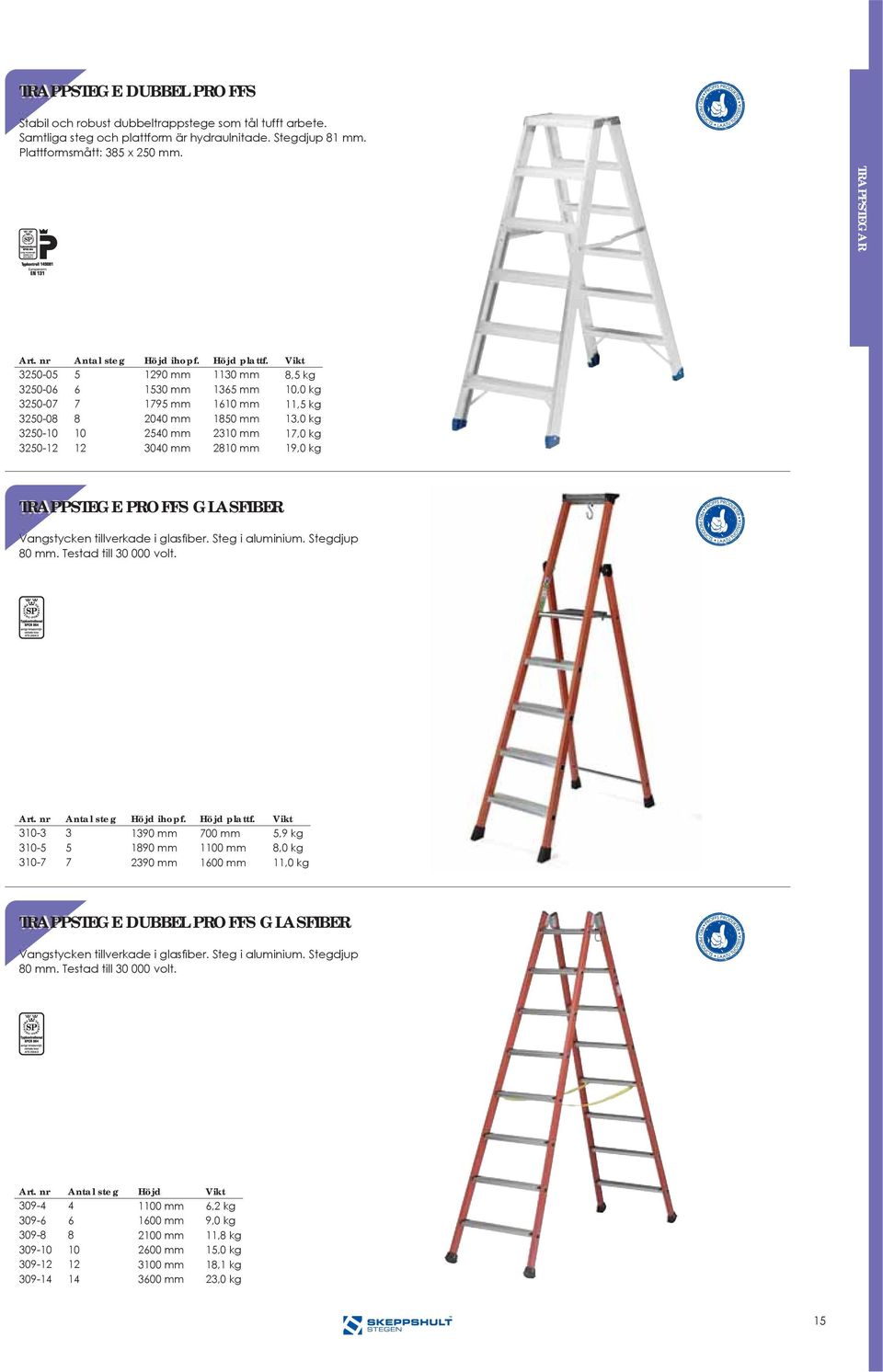

15 TRAPPSTEGE DUBBEL PROFFS Stabil och robust dubbeltrappstege som tål tufft arbete. Samtliga steg och plattform är hydraulnitade. Stegdjup 81 mm. Plattformsmått: 385 x 250 mm. TRAPPSTEGAR Antal steg Höjd ihopf mm 1530 mm 1795 mm 2040 mm 2540 mm 3040 mm Höjd plattf mm 1365 mm 1610 mm 1850 mm 2310 mm 2810 mm 8,5 kg 10,0 kg 11,5 kg 13,0 kg 17,0 kg 19,0 kg TRAPPSTEGE PROFFS GLASFIBER Vangstycken tillverkade i glas ber. Steg i aluminium. Stegdjup 80 mm. Testad till volt Antal steg Höjd ihopf mm 1890 mm 2390 mm Höjd plattf. 700 mm 1100 mm 1600 mm 5,9 kg 8,0 kg 11,0 kg TRAPPSTEGE DUBBEL PROFFS GLASFIBER Vangstycken tillverkade i glas ber. Steg i aluminium. Stegdjup 80 mm. Testad till volt Antal steg Höjd 1100 mm 1600 mm 2100 mm 2600 mm 3100 mm 3600 mm 6,2 kg 9,0 kg 11,8 kg 15,0 kg 18,1 kg 23,0 kg 15

16 APO TRAPP PROFFS PALLAR Marknadens stabilaste ihopfällbara trappa. Tillverkad i aluminium. För smidig hantering nns handtag monterat. 250 mm djup stegyta med genomsläpp för smuts och snö samt kraftiga räf or för halkskydd. Basbredd 600 mm. Viks ihop till ett platt paket. Bär handtag Djupa steg med bra halkskydd Kompakt Antal steg Höjd ihopf. Höjd mm 470 mm 7 kg mm 700 mm 10 kg mm 925 mm 13 kg mm 1150 mm 17 kg mm 1380 mm 19 kg 16

17 STEGSTOL STANDARD ARBETSPALL STANDARD En lätt och smidig stegstol, tillverkad i aluminium. Tvärstag på samtliga ben. Steg på båda sidor. Stegdjup 81 mm. Rekommenderad för inomhusbruk. Robust arbetspall för de små ytorna. Hydraulnitad. Plattformsmått: 385 x 250 mm. Stegdjup 81 mm. PALLAR Antal steg 2 3 Höjd plattf. 400 mm 610 mm 2,0 kg 2,5 kg Antal steg Höjd ihopf. 560 mm 795 mm 1050 mm Höjd plattf. 500 mm 735 mm 975 mm 4 kg 5 kg 7 kg SLIMSTEP STANDARD PLATTFORMSPALL STANDARD En slimmad stege för allehanda ändamål. Slimstep är tillverkad i anodiserad aluminium. Med rejäla glidskydd samt leder i aluminium. Stegdjup 175/115 mm. Rekommenderad för inomhusbruk. En stabil plattform för allehanda ändamål. Tillverkad i anodiserat aluminium. Stor och rejäl plattform, 870 x 300 mm. Stegdjup 80 mm. Plattformen låses i uppfällt läge med hjälp av beslag i lackerat stål. Fälls enkelt ihop till ett kompakt transport mått. Utrustad med rejäla glidskydd som är monterade utanför vagnstycket för ökad stabilitet Antal steg 2 Höjd ihopf. 800 mm Höjd plattf. 540 mm Basdjup 560 mm Basbredd 480 mm Djup ihopf. 50 mm 3,6 kg Antal steg 2 Höjd plattf. 460 mm Bredd 1140 mm Djup 500 mm 6,0 kg KICKSTEP EASYSTEP Kickstepen rullar lätt med fjäderbelastade hjul (3st). Tillverkad i plast. Easystep, en stabil och rejäl trappa tillverkad i aluminium. Stegen är tillverkade i rostfritt stål och utrustade med halkskydd i gummi. Stegyta, 230x350mm. För extra säkerhet är Easystep försedd med en säkerhetsbåge, på 3steg & 4steg är ingår även en verktygshylla. Trappan är utrustad med hjul för att enkelt kunna för yttas. Easystep fälls enkelt ihop till ett kompakt format och tar minimalt med plats vid transport och förvaring. 231 Antal steg 2 Höjd 430 mm 3,5 kg Antal steg Höjd ihopf. 800 mm 1100 mm 1400 mm Höjd plattf. 460 mm 680 mm 920 mm 8,5 kg 11,0 kg 14,5 kg 17

18 ARBETSBOCK PROFFS BOCKAR En stabil och regäl arbetsbock tillverkad av aluminium som tål regelbunden avnvändning. Arbetsbock 4250 har hydralnitade steg och en väl tilltagen plattform. Platformens mått är 605x250 mm, och stegets djup är 81 mm. Med de kraftiga glid och golvskydden står bocken stabilt mot underlaget. Samtliga ben är förstärkta med stag mellan vagnystycke och steg. Förstärkningen ger en ökad livslängd på bocken. Kraftiga stålsaxar Rejäla glidskydd Antal steg Höjd ihopf. Höjd plattf mm 500 mm 4,5 kg mm 735 mm 6 kg mm 975 mm 8 kg 18

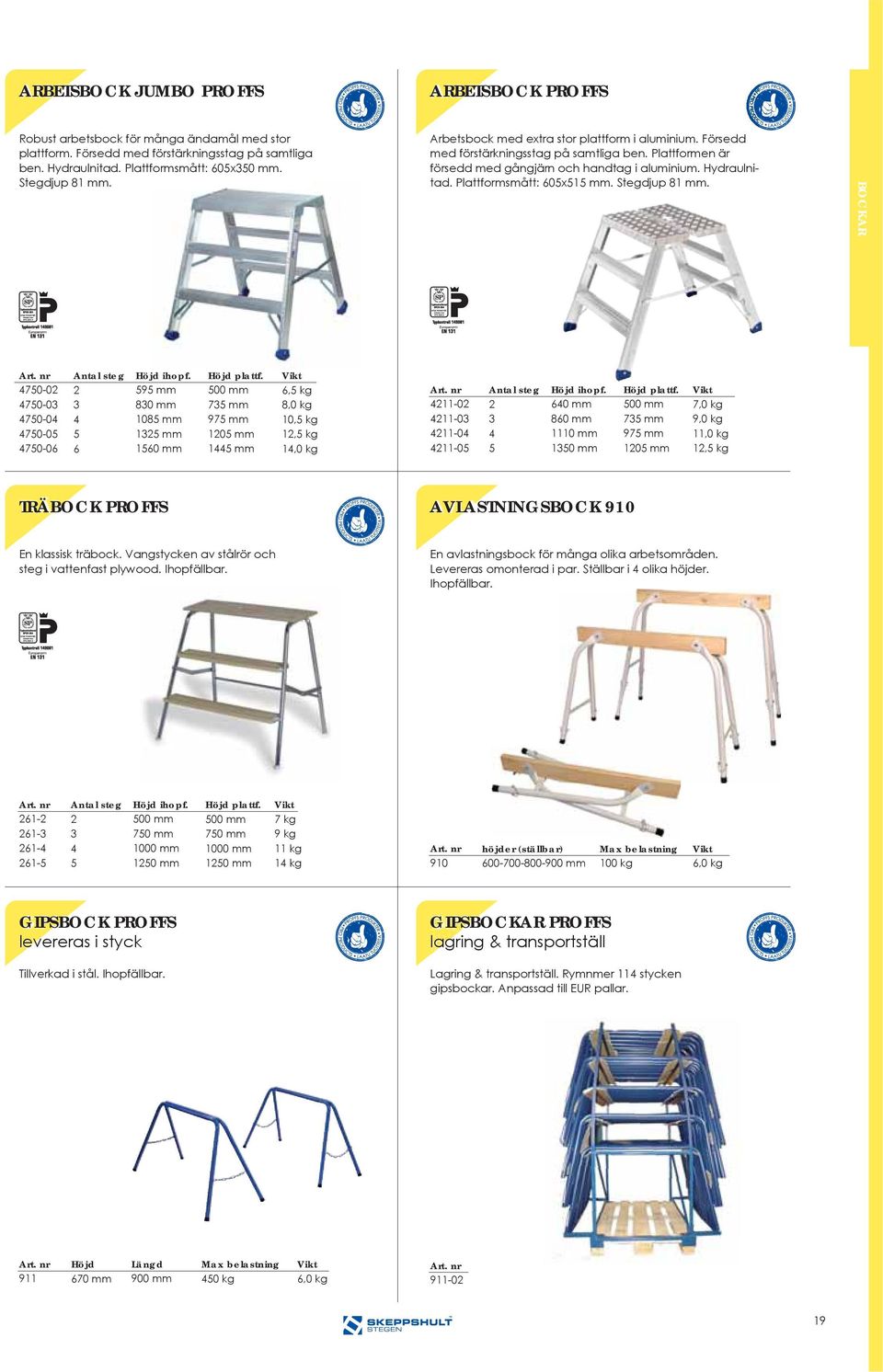

19 ARBETSBOCK JUMBO PROFFS ARBETSBOCK PROFFS Robust arbetsbock för många ändamål med stor plattform. Försedd med förstärkningsstag på samtliga ben. Hydraulnitad. Plattformsmått: 605x350 mm. Stegdjup 81 mm. Arbetsbock med extra stor plattform i aluminium. Försedd med förstärkningsstag på samtliga ben. Plattformen är försedd med gångjärn och handtag i aluminium. Hydraulnitad. Plattformsmått: 605x515 mm. Stegdjup 81 mm. BOCKAR Antal steg Höjd ihopf. 595 mm 830 mm 1085 mm 1325 mm 1560 mm Höjd plattf. 500 mm 735 mm 975 mm 1205 mm 1445 mm 6,5 kg 8,0 kg 10,5 kg 12,5 kg 14,0 kg Antal steg Höjd ihopf. 640 mm 860 mm 1110 mm 1350 mm Höjd plattf. 500 mm 735 mm 975 mm 1205 mm 7,0 kg 9,0 kg 11,0 kg 12,5 kg TRÄBOCK PROFFS AVLASTNINGSBOCK 910 En klassisk träbock. Vangstycken av stålrör och steg i vattenfast plywood. Ihopfällbar. En avlastningsbock för många olika arbetsområden. Levereras omonterad i par. Ställbar i 4 olika höjder. Ihopfällbar Antal steg Höjd ihopf. 500 mm 750 mm 1000 mm 1250 mm Höjd plattf. 500 mm 750 mm 1000 mm 1250 mm 7 kg 9 kg 11 kg 14 kg 910 höjder (ställbar) mm Max belastning 100 kg 6,0 kg GIPSBOCK PROFFS levereras i styck Tillverkad i stål. Ihopfällbar. GIPSBOCKAR PROFFS lagring & transportställ Lagring & transportställ. Rymnmer 11ycken gipsbockar. Anpassad till EUR pallar. 911 Höjd 670 mm Längd 900 mm Max belastning 450 kg 6,0 kg

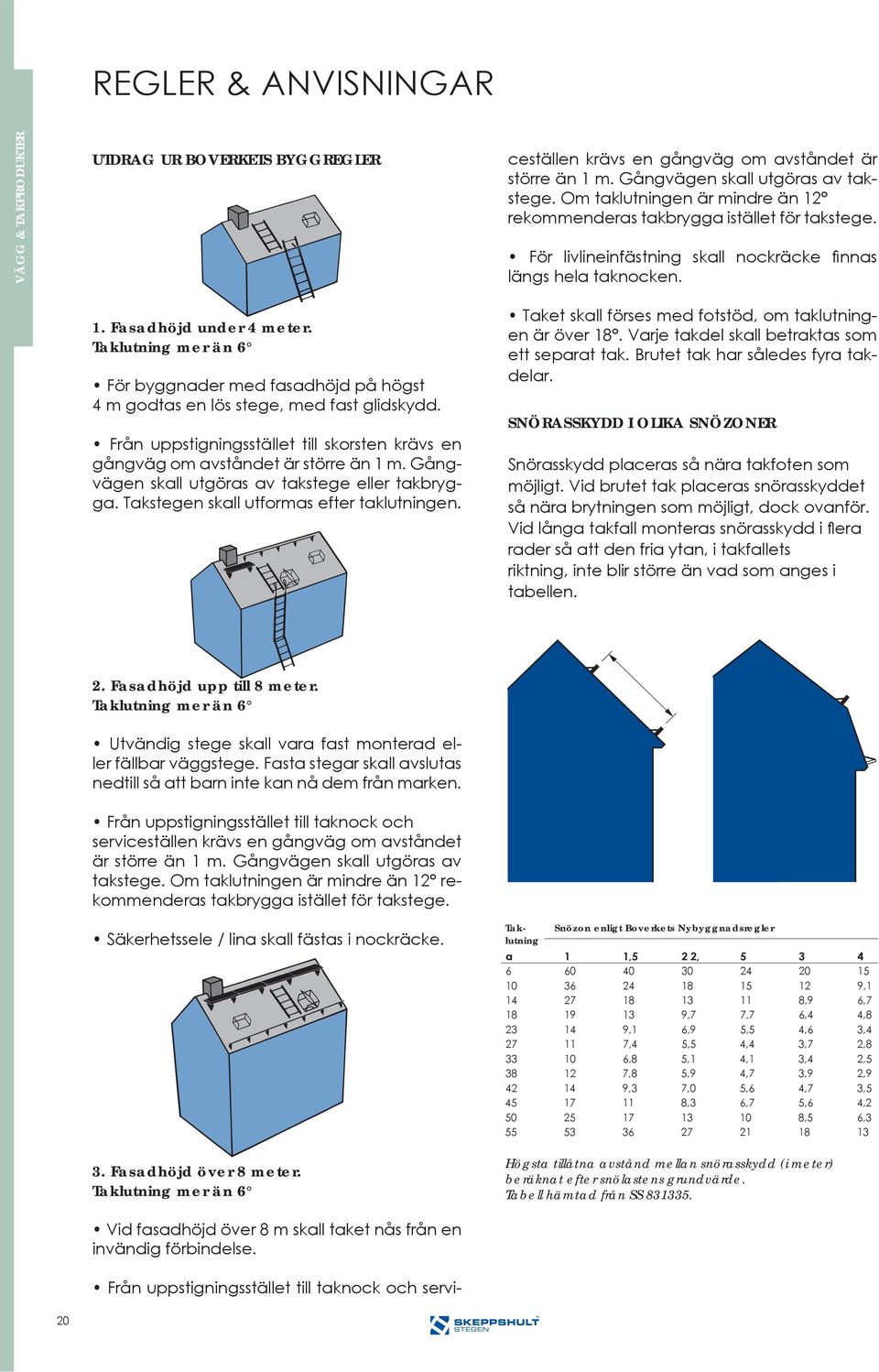

20 REGLER & ANVISNINGAR VÄGG & TAKPRODUKTER UTDRAG UR BOVERKETS BYGGREGLER ceställen krävs en gångväg om avståndet är större än 1 m. Gångvägen skall utgöras av takstege. Om taklutningen är mindre än 12 rekommenderas takbrygga istället för takstege. För livlineinfästning skall nockräcke nnas längs hela taknocken. 1. Fasadhöjd under 4 meter. Taklutning mer än 6 För byggnader med fasadhöjd på högst 4 m godtas en lös stege, med fast glidskydd. Från uppstigningsstället till skorsten krävs en gångväg om avståndet är större än 1 m. Gångvägen skall utgöras av takstege eller takbrygga. Takstegen skall utformas efter taklutningen. SNÖRASSKYDD I OLIKA SNÖZONER Snörasskydd placeras så nära takfoten som möjligt. Vid brutet tak placeras snörasskyddet så nära brytningen som möjligt, dock ovanför. Vid långa takfall monteras snörasskydd i era rader så att den fria ytan, i takfallets riktning, inte blir större än vad som anges i tabellen. 2. Fasadhöjd upp till 8 meter. Taklutning mer än 6 Utvändig stege skall vara fast monterad eller fällbar väggstege. Fasta stegar skall avslutas nedtill så att barn inte kan nå dem från marken. Från uppstigningsstället till taknock och serviceställen krävs en gångväg om avståndet är större än 1 m. Gångvägen skall utgöras av takstege. Om taklutningen är mindre än 12 rekommenderas takbrygga istället för takstege. Säkerhetssele / lina skall fästas i nockräcke. 3. Fasadhöjd över 8 meter. Taklutning mer än 6 Vid fasadhöjd över 8 m skall taket nås från en invändig förbindelse. Taket skall förses med fotstöd, om taklutningen är över 18. Varje takdel skall betraktas som ett separat tak. Brutet tak har således fyra takdelar. Taklutning Snözon enligt Boverkets Nybyggnadsregler , ,9 6, ,7 7,7 6,4 4, ,1 6,9 5,5 4,6 3, ,4 5,5 4,4 3,7 2, ,8 5,1 4,1 3,4 2, ,8 5,9 4,7 3,9 2, ,3 7,0 5,6 4,7 3, ,3 6,7 5,6 4, ,5 6, Högsta tillåtna avstånd mellan snörasskydd (i meter) beräknat efter snölastens grundvärde. Tabell hämtad från SS Från uppstigningsstället till taknock och servi 20

21 VÄGGSTEGE ALUMINIUM STANDARD Vår väggstege standard tillverkas med en robust Cpro l i aluminium. För fast montering används konsoler som nns i två längder. Stegen kan även kompletteras med ryggbåge och handledare för säkrare upp och nedgång. Ryggskyddet börjar lämpligen 2,5 m över mark. Stegbredd 510 mm. Art.nr Benämning 640 Väggstege 1200 mm 2,0 kg 641 Väggstege 2400 mm 4,0 kg 642 Väggstege 3000 mm 5,0 kg 651 Konsol*, 175 mm, 1 par 0,9 kg 652 Konsol*, 300 mm, 1 par 1,1 kg 650 Skarvbeslag/stege, 1 par 0,4 kg 657 Ryggskenor 900 mm, 0,5 kg 658 Skarvbeslag/ryggskena, /sats 0,2 kg 659 Handledare** 900 mm, 1 par 1,0 kg 660 Ryggbåge Ø 685 mm, 0,5 kg ST775 Gummiskydd, /sats 0,1 kg Handledare Konsol Ryggbåge Ryggskena 900 mm Maks. 3 m VÄGG & TAKPRODUKTER * Max avstånd mellan konsolpar 3 m. ** Inkl. skarvsats (). Ryggskydd Ø 685 mm Längd m 0,9 1,8 2,7 3,6 4,5 5,4 6,3 Ryggbåge Art.nr. 660 Antal Ryggskena Artnr. 657 Antal satser Skarvsats.658 Antal satser SKORSTENSBAND PROFFS Vid montage på skorsten bör skorstensband alltid användas pga att skorstenen åldras snabbare än andra murverk. Därför är inte fransk skruv, expander eller dylikt lämpligt att användas vid montage på skorstenen. Dessa modulband täcker tillsammans med olika längder på gängstång alla skorstensmått från 350 x 350 mm till 2000 x 2000 mm. Gängstång Skorstensband 21

22 TAKSTEGE ALUMINIUM STANDARD 430 mm VÄGG & TAKPRODUKTER Takstege standard tillverkas med en robust cpro l i aluminium. Montering sker med fästband och anläggningsbeslag. Anläggningsbeslagen fördelar tyngden och gör att stegen ligger stabilare på taket. På släta tak kan även nockbåge användas upptill. Stegen måste dock alltid skruvas fast i underlaget. Stegbredd 405 mm. Stegen får användas då fasadhöjden ej överstiger 4 meter eller taklutning max. 45. Art.nr Benämning Fästband, par* 1,0 kg Anläggningsbeslag** 1,0 kg Nockkrok, sats 3,0 kg 6401 Takstege 1200 mm 2,0 kg 6411 Takstege 2400 mm 4,0 kg 6421 Takstege 3000 mm 5,0 kg 650 Skarvbeslag inkl. bult, par 0,4 kg 150 mm *Monteras i stegens över resp underdel **Max avstånd mellan beslagen 2500 mm Antal anläggningsbeslag per stege: Längd stege Antal 1200 mm 2400 mm 3000 mm 3 st 3900 mm 3 st 6000 mm TAKSTEGE STÅL STANDARD Takstege standard tillverkas i varmförzinkat vinkeljärn, 25 x 25 x 3 mm. Monteras med fästjärn i stegens över och underdel. Stegen består av 12 mm rundjärn, steghöjd 100 mm. Avståndet mellan stegpinnarna är 325 mm. Stegen nns i bredderna 330 alt. 380 mm. Stegen skarvas med medföljande bultsats. På släta tak kan även nockbåge användas upptill. Stegen måste dock alltid skruvas fast i underlaget. Stegen får användas då fasadhöjden ej överstiger 4 meter eller taklutning max. 45. Art.nr Benämning 948 Nockkrok, 380 mm för fast montage 2,7 kg Villatakstege 1500 mm, B=380 mm 5,0 kg Villatakstege 2000 mm, B=380 mm 6,5 kg Villatakstege 3000 mm, B=380 mm 10,0 kg Villatakstege 1500 mm, B=330 mm 5,0 kg Villatakstege 2000 mm, B=330 mm 6,5 kg Villatakstege 3000 mm, B=330 mm 10,0 kg 951 Fästjärn* 1,0 kg 952 Nockkrok, 330 mm för fast montage 2,7 kg *Monteras i stegens över resp underdel GLIDSKYDD STANDARD Glidskyddet förhindrar att lös stege glider i sidled eller neråt. Skall användas där anliggande stege till tak används. Tillverkas i varmförzinkat stål. Art.nr Benämning 953 Glidskydd monteras vid takfot 0,5 kg 956 Glidskydd monteras på hängränna 0,5 kg 22

23 TAKSTEG STANDARD Dessa taksteg har en rundad stegyta av halksäker pro lplåt. Den rundade stegytan gör att steget passar de esta taklutningar. Stegen är typgodkända och får användas då fasadhöjden ej överstiger 4 meter eller taklutning max. 45. Stegen krokas fast runt bärläkten. VÄGG & TAKPRODUKTER Art.nr Benämning Taksteg för 2kup. betongpanna 25 mm bärläkt, c/c mått 300 mm 1,0 kg Färgkod: 9 = galv, 3 = svart, 1 = röd. Ange färgkod vid beställning TAKSTEG UNIVERSAL Dessa taksteg har en rundad stegyta av halksäker pro lplåt. Den rundade stegytan gör att steget passar de esta taklutningar. Ställbart 2030 cm i bredd samt för 1 eller 2 tums bärläkt. Stegen är typgodkända och får användas då fasadhöjden ej överstiger 4 meter eller taklutning max. 45. Stegen krokas fast runt bärläkten. Levereras i 10pack. Art.nr Benämning Taksteg Universal röd 0,9 kg Taksteg Universal svart 0,9 kg Taksteg Universal grå 0,9 kg. TAKSTEG PLÅTTAK STANDARD Stegen är godkända att användas då fasadhöjden ej överstiger 4 meter. Takplåten skall vara minst 0,5 mm stålplåt eller 0,6 mm aluminiumplåt. Stegen passar till alla vanligt förekommande typer av takpro ler. Stegbredd 450 mm. Levereras med erforderliga rostfria infästningsskruvar. Vid taklutning > 35 skall stegen vändas med den smalare stegytan uppåt. Max. taklutning 50. Art.nr Benämning Taksteg universal modell, röd 0,7 kg Taksteg universal modell, svart 0,7 kg 23

24 UTRYMNINGSSTEGE FÄLLBAR VÄGG & TAKPRODUKTER Utfällbar fasadstege av anodiserad aluminium och bultmaterial av rostfritt stål. Stegen kan monteras på alla typer av byggnader och infälld mot fasaden syns den bara som en smal list (67 mm). Fälls enkelt ut vid behov. Kan skarvas till önskad längd. Kan även användas som besiktningsstege till silos etc. För säkrare utrymning kan man komplettera med ståplan, handtag och säkerhetssele. Räddningsstegen är inbrottsäker, kan inte utlösas från marken. Art.nr Benämning 611,2 Brandstege 1200 mm 2,9 kg 611,5 Brandstege 1500 mm 3,5 kg 611,8 Brandstege 1800 mm 4,5 kg 613,0 Brandstege 3000 mm 7,5 kg 613,9 Brandstege 3900 mm 9,7 kg 614,5 Brandstege 4500 mm 11,2 kg 6101 Ståplan 150 X 300 mm i aluminium 1,0 kg 6102 Handtag 300 mm i aluminium 0,3 kg 6103 Skarvsats 0,5 kg 6104 Fasaddistans 20 mm 6107 Instruktionsskylt efterlysande Handtag 1000 mm Ståplan Skall hänga fritt Vid utstigning/utfällning av stegen vid 2 eller era våningar, begär specialoffert. 24

25 TAKPRODUKTER SPECIAL Vid offertförfrågan på nedanstående produkter behöver vi ha svar på ett antal avgörande frågor. Typ av tak? Taklutning. Sadel, mansard (brutet) eller valmat tak. Fasadhöjd. VÄGG & TAKPRODUKTER Taktäckning? Slät plåt TRP / tegelpro l. Vilken modell. Betong eller tegelpanna. Undertak? Typ av undertak, råspont, lätta undertak. Tjocklek på undertak. Antal längder på varje typ takskyddsprodukt? Taksteg osv. Ytbehandling? Varmförzinkning Varmförzinkning + lack, röd eller svart? TAKBRYGGA PROFFS 25

26 VÄGG & TAKPRODUKTER VÄGGSTEGE STÅL PROFFS

27 TAKSTEGE STÅL PROFFS VÄGG & TAKPRODUKTER SNÖRASSKYDD PROFFS 27

28 ATT TÄNKA PÅ VID BESTÄLLNING AV TRAPPOR Vid förfrågan och beställning av trappor är det viktigt med en redogörelse för trappans användning. För att en trappa skall kunna användas lätt och säkert behöver trappans lutning, stegens utformning och övriga mått vara väl anpassade till trappans användning. TRAPPOR Följande faktorer bör tas i beaktning: Trappan skall vara dimensionerad efter hur många som arbetar och verksamhetens art Hur frekvent trappan används Om trappan utgörs som tillträdesled, huvudkommunikationsled, utrymningsväg eller där bår transport kan förekomma Om trappan är en permanent eller endast en tillfällig lösning Utöver ovanstående faktorer är det också viktigt att följande uppgifter lämnas vid en förfrågan: HÖJD hur högt skall du nå? BREDD vilken bredd önskar du? STEGDJUP standard 110, 185 eller 250 mm. VINKEL optimal vinkel: 110 steg 52, 185 steg 45, 250 steg 39. UTRYMME vilket utrymme har du på golvet? RÄCKEN om räcke behövs, vilka sidor skall de vara på? PLATTFORM om plattform behövs, vilken storlek? Plattform Vinkel Höjd golvyta den tar upp: Bredd Stegdjup VANGSTYCKEPROFILER Vangstycke 1 Bredd: 120 mm Höjd: 35 mm TRAPPSTEGSPROFILER Vangstycke 2 Bredd: 136 mm Höjd: 33 mm Vangstycke 3 Bredd: 195 mm Höjd: 50 mm Vangstycke 4 Bredd: 230 mm Höjd: 45 mm Steg 1 Bredd: 120 mm Höjd: 26 mm Ohålad pro l RÄCKE STANDARD Steg 2 Bredd: 185 mm Höjd: 32 mm Hålad pro l RÄCKE ANODISERAD Steg 3 Bredd: 250 mm Höjd: 32 mm Hålad pro l Handledare Bredd: 25 mm Höjd: 50 mm Mellanliggare/ståndare Bredd: 25 mm Höjd: 25 mm Handledare Ø 45 mm Mellanliggare Ø 35 mm Ståndare Bredd: 42 mm Höjd: 42 mm 28

29 LAGERSTEGE Lagerstegen kan användas vid pallställ, lagerhyllor med mera. Lagerstegen kan förses med handledare som ger ökad säkerhet för användaren. De kraftiga glidskydden och de toppmonterade krokarna förhindrar att stegen glider. Tvärstag är monterade både upptill och nertill för ökad stabilitet. TRAPPOR De toppmonterade krokarna hängs runt pallställets bärbalk eller runt väggskena, art nr 30022, med tillhörande väggkonsol, art Väggskenan levereras i 3 meters längder och kan skarvas till önskad längd med skarvhylsa, Max avstånd mellan väggkonsolerna är 1,5 meter. Lagerstegen är försedd med upphängningskrokar i vilka stegen kan hängas upp (se bild nedan). Detta frigör golvyta då lagerstegen inte används. Lagerstegens bredd: 405 mm Stegdjup: 80 mm Art.nr Antal steg Total längd (L) Total höjd (H) Golvyta (G) , kg 3,5 4,5 5,5 6,5 7,5 8,5 Art.nr Benämning Handledare Väggskena Väggkonsol Skarvhylsa Längd, mm , kg 1,90 1,55 0,26 0,28 50 mm Väggskena Max. avstånd Väggkonsol Handledare 1,5m L H Lagerstege G Lagerstegen är försedd med upphängningskrokar som används vid förvaring av stegen. Max avstånd mellan väggkonsolerna är 1500 mm. 29

30 BYGGTRAPPA Lätt och smidig trappa i aluminium som är enkel att montera och för ytta. TRAPPOR Trappans bredd är anpassad för väggreglar och försedd med fästvinklar för både golv och vägg. Standardtrappan har höjden 2,6 meter vilket gör den lämplig som tillträdesled mellan två våningsplan. Trappan kan även kompletteras med upphängningspro l i vilken trappan kan hängas lodrätt och på så vis frigöra golvyta. Trappan har halksäkra steg med stegdjupet 110 mm. Trappans vinkel är 52 grader. Utöver lagersortimentet tillverkar vi även trappor och räcken efter kundens önskemål Räcke monteras utan verktyg Art.nr Benämning Byggtrappa Räcke Förlängningsdel Förlängningsdel standard standard 1steg 3steg Höjd, mm Bredd, mm Golvyta, mm , kg Art.nr Benämning Byggtrappa Byggtrappa 6steg 7steg Höjd, mm Bredd, mm Golvyta. mm , kg

31 ALUMINIUMTRAPPA 900 En kraftig aluminiumtrappa med hålat trappsteg som släpper igenom grus, snö och liknande. Trappsteget är även försett med rillor för ökad halksäkerhet, stegdjup 185 mm. Denna trappa lämpar sig perfekt för såväl byggarbetsplatsen som industrin. Trappan monteras enkelt med fästvinklar för både golv och vägg. TRAPPOR Tack vare stegets djup, trappans lutning (45 grader) och bredd är den mycket komfortabel att gå i. Räcket är gjort av anodiserat aluminium vilket ger en smutsavvisande yta. Räcket monteras lätt utan verktyg. Dessa trappor kan givetvis tillverkas med hjul eller plattform. Kontakta oss gärna med era idéer och önskemål Räcke monteras utan verktyg H B G Art.nr Benämning Alutrappa 900 Aluräcke 900 Alutrappa 900 Aluräcke 900 standard standard 5steg 5steg Höjd (H), mm Bredd (B), mm Golvyta (G), mm , kg

32 ALUMINIUMTRAPPA MED SKYDDSRÄCKE TRAPPOR Robust och stabil mobil trappa med plattform och skyddsräcke som är tillverkat av aluminium. Vangstyckena, med integrerade lejdare, är av anodiserat aluminium vilket ger en smutsavvisande yta. Både steg och plattform är försedda med rillor vilket minimerar halkrisken. Den mobila trappan är lätt vilket gör den enkel att hantera och för ytta. Den monteras och demonteras på plats utan att några verktyg behövs. De två hjulen som är monterade på trappdelen är låsoch roterbara (se bild nedan). Ø 150 mm Ø 125 mm Storlek på plattform och steg H till plattform Trappsteg 500 x x 110 Plattform 500 x x 600 Art.nr Plattformshöjd (mm) Antal steg, inkl.plf Höjd inkl. räcke (mm) Basbredd (mm) Djup (mm) (kg)

33 TRAPPA MED SKYDDSRÄCKE En säker och stabil mobil trappa med kraftig stomme tillverkad i förzinkat stål. Plattform och steg är tillverkade i aluminium. Steg och plattform är försedda med rillor vilket minimerar halkrisken. Trappan levereras hopfälld. Monteras och demonterasmed hjälp av fyra bultar. Trappdelen är försedd med släpsko och bakstaget med lås och roterbara hjul (125mm). Kan även förses med ej svängbara hjul monterade på hjulbalk (HB) vilket underlättar manövrering på ojämna underlag. Till exempel grus. Adera HB till artikelnumret vid beställning, (240120HB) TRAPPOR Ø 125 mm Storlek på plattform och steg Trappsteg 500 x 110 mm Plattform 500 x 600 mm Art.nr Plattformshöjd, mm Antal steg, inkl. plf Total höjd inkl. räcke, mm Basbredd, mm Basdjup, mm , kg

34 NDEL DEL INNEHÅLLSFÖRTECKNING STÄLLNINGAR STÄLLNINGAR VÄGLEDNING & REGLER 3435 HANTVERKSTÄLLING MED TILLBEHÖR 3637 RULLSTÄLLNING SMAL MED TILLBEHÖR 3839 RULLSTÄLLNING BRED MED TILLBEHÖR 4041 RULLSTÄLLNING EAGLE MED TILLBEHÖR 42 VÄGLEDNING & REGLER Den 1 januari 2006 trädde nya lagkrav i kraft beträffande krav på utbildning vid uppförande av och arbete med ställning. Räcke och fotlist skall användas vid ståhöjder över 2 meter. Maximalt avstånd mellan plattformar är 4,0 m. Nedersta plattformen får vara maximalt 4,4 m från marknivå. Stödben enligt tabellen till höger. Ställningarna är typgodkända. I övrigt se monteringsanvisningen som medföljer ställningen. Arbetshöjd Stödben för uppställning inom och utomhus, max höjd 12,0 meter* Ståhöjd/m 2,5 3,5 6,0 8,5 10,5 12,0 Uppfyller Svensk standard SS HD1004 och Arbetsskyddsstyrelsens föreskrifter AFS 1990:12 Typkontrollerade av SP Sveriges Tekniska Forskningsinstitut. Maxbelastning 200kg/m² (klass 3) Smal 70 cm Korta stödben Korta stödben Långa stödben Långa stödben Långa stödben Långa stödben Bred 130 cm Korta stödben Långa stödben Långa stödben Långa stödben Långa stödben Med reservation för tekniska ändringar mm *Vid ståhöjd fån 8,5 m på smal ställning och 12 m på bred ställning skall ställningen fastgöras i vägg enligt gällande regelverk. Rullställning får, i överensstämmelse med EN1004, inte byggas högre än ovannämnda höjd på 12 m, mätt till översta plattform (arbetshöjd 14 m). Samråda med producenten vid överskridning av denna höjd. Plattformshöjd 34

35 Generella regler för ställningar Montering av ställningar bör bara göras av personer med tillräckliga kunskaper och erfarenhet av sådant arbete. Före montaget kontrolleras att alla delar är oskadade. Kontrollera så att marken/golvet har tillräcklig bärighet så att hjulen inte sjunker ner. Lås alltid alla beslag och clips på plattformar, ramar och stag. Ställningar med plattformshöjd som är högre än 2,5 meter skall alltid ha stödben. Fotlister måste alltid användas om det är risk att personer under plattformen kan skadas av nedfallande föremål. Vid arbete på byggarbetsplats skall arbets plattformarna alltid ha fotlist. Ställningen får inte yttas och hjul eller stöd ben får inte justeras när person be nner sig på ställningen. Klättring får endast ske på ställningens insida, aldrig på dess utsida. Det är normalt inte nödvändigt att förankra ställningen eller använda ballast om den står plant och inte lutande underlag. Dock får ställningen inte utsättas för vind och ställningens höjd får inte överstiga 3 gånger minsta basbredden. Tänk på att ställningarna är tillverkade av aluminium och är mycket lätta och därför känsliga för vindpåverkan. Ställningar med högre höjd än 8 m (utomhus) eller 12 m (inomhus) måste förankras STÄLLNINGAR ARBETSPLATTFORM HANDLIST (STAG) KNÄSTAG GAVEL/RÄCKE FOTLIST FOTLISTBESLAG MELLANDEL PLATTFORM MED LUCKA GAVEL DIAGONALSTAG KNÄSTAG PLATTFORM MED LUCKA FOTLIST KÖRDEL LÅSCLIPS GAVEL DIAGONALSTAG STAG HJUL 35

36 HANTVERKSTÄLLNING PROFFS STÄLLNINGAR Hantverkställningen är ett perfekt arbetsredskap för hantverkare, servicepersonal, målare etc. Ställningen låses i uppfällt läge med en enkel snäppfuktion och innehåller inga lösa delar som kan försvinna under transport. Hantverkställningen är kompakt i demonterat utförande och basmodulen innehåller endast delar, vilket gör montering och demontering mycket smidig. Ställningen är inte tyngre än att man utan problem kan bära ramen under ena armen och plattformen under den andra. GARANTI Norsk typgodkänandenr. Enligt Arbetsmiljöverkets krav. Producent: 466/07 468/07 EN1004 Ställningsklass kg/m² BASMODUL x 740 mm x 1300 mm x 740 mm Plattformshöjd 1800 mm 1800 mm 1550 mm Hjul 125 mm Vikbar ram Plattfotm utan lucka Plattform med lucka 35,0 kg 62,0 kg 27,0 kg 252 PÅBYGGNADSSATS Vid påbyggnad, använd stödben enligt tabell på sidan Till ställningsstorlek 1780 x 740 mm 1780 x 740 mm 2500 x 1300 mm 2500 x 1300 mm Höjd 1000 mm 2000 mm 1000 mm 2000 mm Gavlar Diagonalstag 2500 mm 2500 mm 3050 mm 3050 mm Clips 12,0 kg 22,5 kg 21,0 kg 30,0 kg 25201, Basmodul Basmodul med 1 meters påbyggnadssats. Räcke och handledare. Basmodul med 1 meters påbyggnadssats. Räcke och handledare , SÄKERHETSRÄCKE & PLATTFORMSET Benämning Extra plattformset Säkerhetsräcke Extra Plattformset Säkerhetsräcke 1780 x 740 mm 1780 x 740 mm 2500 x 1300 mm 2500 x 1300 mm 21,0 kg 15,8 kg 44,0 kg 20,0 kg 36

37 TILLBEHÖR HANTVERKSTÄLLNING GAVEL & RÄCKE x 2000 mm 8,0 kg x 1000 mm 4,2 kg x 2000 mm 11,5 kg x 1000 mm 6,8 kg ,7 kg ,7 kg PLATTFORM HJUL & STÄLLNINGSFÖTTER STÖDBEN Benämning Hjul med nylonbana Hjul med gummibana Hjul Elefantfot justerbar 292 Ø200 mm Ø200 mm Ø125 mm 300 mm 7,0 kg 7,0 kg 1,0 kg 3,5 kg OBS! Vid köp av hjul 2541 och 2542 skall ställningen vara försedd med förstärkningsring. Kontakta din återförsäljare. Använd enligt tabell på sidan 34. STÄLLNINGAR 237, , 240, , 243, Typ Utan lucka Utan lucka 1780 x 600 mm 2500 x 600 mm 11,0 kg 16,2 kg Benämning Stödben kort Stödben lång 2000 mm 3000 mm 4,0 kg 5,0 kg 241 Utan lucka 3050 x 600 mm 21,5 kg Med lucka Med lucka 1780 x 600 mm 2500 x 600 mm 11,5 kg 16,2 kg FOTLISTER 244 Med lucka 3050 x 600 mm 22,0 kg STAG 2941, 2942, Benämning 245, 246, 247, Fotlist smal 2,5 kg mm 3050 mm 2500 mm 1780 mm 4,0 kg 3,6 kg 3,1 kg 2,5 kg Fotlist Fotlist Fotlist Fotlist bred Fotlistbeslag 1780 mm 2500 mm 3050 mm 3,8 kg 4,8 kg 5,8 kg 3,0 kg 0,1 kg DIVERSE SPÄNNARE & FÖRANKRING 28801, 28802, 28803, , Benämning Benämning Clips skarvsats ställning/räcke (endast 258) Ballastblock Stege 2000 mm 0,1 kg 1,0 kg 25,0 kg 3,8 kg Spännare Spännare Spännare Spännare Förankring Förankring 1780 mm 2500 mm 3050 mm 3520 mm 600 mm 900 mm 6,0 kg 7,0 kg 9,0 kg 10,0 kg 37

38 RULLSTÄLLNING SMAL PROFFS STÄLLNINGAR En kraftig aluminiumställning för arbeten både inom och utomhus. Framförallt tänkt i trånga utrymmen eller då andra omständigheter omöjliggör användande av Proffs Bred. Med 3 olika plattformslängder nns möjligheter till en optimal lösning för alla behov. Samtliga delar, förutom gavlar och säkerhetsräcken passar på både PROFFS smal och PROFFS bred. Gavlarna är godkända att använda som stege, vilket innebär färre artiklar att hålla reda på. All klättring sker på ställningens insida. GARANTI Norsk typgodkänandenr. Enligt Arbetsmiljöverkets krav. Producent: 466/07 468/07 EN1004 Ställningsklass kg/m² BASMODUL Arbetshöjd Plattformshöjd Hjul 125 mm Gavlar 2000 mm Gavlar 1000 mm Skyddsräcken Diagonalsteg Tvärstag Plattfotm utan lucka Plattform med lucka Fotlist Clips 1780 x 740 mm mm 6200 mm 7200 mm 8200 mm 3200 mm 4200 mm 5200 mm 6200 mm 3 st 5 st 5 st 5 st 9 st 9 st 3st 5 st 6 st 10 st ,5 kg 82,8 kg 116,1 kg 127,2 kg 2500 x 740 mm mm 6200 mm 7200 mm 8200 mm 3200 mm 4200 mm 5200 mm 6200 mm 3 st 5 st 5 st 5 st 9 st 9 st 3st 5 st 6 st 10 st ,6 kg 92,4 kg 133,7 kg 145,5 kg 3050 x 740 mm mm 6200 mm 7200 mm 8200 mm 3200 mm 4200 mm 5200 mm 6200 mm 3 st 5 st 5 st 5 st 9 st 9 st 3st 5 st 6 st 10 st ,2 kg 102,4 kg 151,5 kg 163,7 kg OBS: Ovanstående Ställningar levereras med hjul 12,5 cm, utan stödben. Lägg till stödben enligt tabell på sid 34. PÅBYGGNADSSATS Gavlar Till ställningsstorlek 1780 x 740 mm 2500 x 740 mm 3050 x 740 mm Höjd 2000 mm 2000 mm 2000 mm 2000 mm Stag 2500 mm 3050 mm 3510 mm Clips 11,0 kg 11,8 kg 12,2 kg 28511, 28521, HJULSATS (4st) Byte av 125 mm hjul till 200 mm justerbara hjul Ø200 mm (nylonbana) Ø200 mm (gummibana) 38

39 TILLBEHÖR RULLSTÄLLNING SMAL GAVEL & RÄCKE HJUL & STÄLLNINGSFÖTTER STÄLLNINGAR x 2000 mm x 1000 mm ,0 kg 4,2 kg 2,7 kg Benämning Hjul med nylonbana Hjul med gummibana Hjul Elefantfot justerbar Ø200 mm Ø200 mm Ø125 mm 300 mm 7,0 kg 7,0 kg 1,0 kg 3,5 kg PLATTFORM STÖDBEN Använd enligt tabell på sidan , 240, , 243, , Typ Utan lucka Utan lucka Utan lucka Med lucka Med lucka Med lucka 1780 x 600 mm 2500 x 600 mm 3050 x 600 mm 1780 x 600 mm 2500 x 600 mm 3050 x 600 mm 11,0 kg 16,2 kg 21,5 kg 11,5 kg 16,2 kg 22,0 kg Benämning 237 Stödben kort 238 Stödben långt FOTLISTER 2000 mm 3000 mm 4,0 kg 5,0 kg STAG 2941, 2942, , 246, 247, mm mm mm mm 4,0 kg 3,6 kg 3,1 kg 2,5 kg Benämning Fotlist smal Fotlist Fotlist Fotlist Fotlistbeslag 740 mm 1780 mm 2500 mm 3050 mm 2,5 kg 3,8 kg 4,8 kg 5,8 kg 0,1 kg DIVERSE SPÄNNARE & FÖRANKRING 28801, 28802, 28803, , Benämning 256 Clips 0,1 kg 289 Ballastblock 25,0 kg 291 Stege 2000 mm 3,8 kg Benämning Spännare Spännare Spännare Spännare Förankring Förankring 1780 mm 2500 mm 3050 mm 3520 mm 600 mm 900 mm 6,0 kg 7,0 kg 9,0 kg 10,0 kg 39

40 RULLSTÄLLNING BRED PROFFS STÄLLNINGAR En kraftig aluminiumställning för arbeten både inom och utomhus. Ställningens generösa mått gör att man enkelt och säkert bygger en stabil arbetsplattform. Med 3 olika plattformslängder nns möjligheter till en optimal lösning för alla behov. Samtliga delar, förutom gavlar och säkerhetsräcken passar på både PROFFS smal och PROFFS bred. Gavlarna är godkända att använda som stege, vilket innebär färre artiklar att hålla reda på. All klättring sker på ställningens insida. GARANTI Norsk typgodkänandenr. Enligt Arbetsmiljöverkets krav. Producent: 466/07 468/07 EN1004 Ställningsklass kg/m² BASMODUL Arbetshöjd Plattformshöjd Hjul 125 mm Gavlar 2000 mm Gavlar 1000 mm Skyddsräcken Diagonalsteg Tvärstag Plattfotm utan lucka Plattform med lucka Fotlist Clips 1780 x 1300 mm mm 6200 mm 7200 mm 8200 mm 9200 mm mm 3200 mm 4200 mm 5200 mm 6200 mm 7200 mm 8200 mm 3 st 5 st 6 st 7 st 5 st 5 st 9 st 9 st 9 st 9 st 3st 5 st 6 st 7 st 10 st st 1 95,0 kg 109,8 kg 155,0 kg 170,0 kg 184,8 kg 199,6 kg 2500 x 1300 mm mm 6200 mm 7200 mm 8200 mm 9200 mm mm 3200 mm 4200 mm 5200 mm 6200 mm 7200 mm 8200 mm 3 st 5 st 6 st 7 st 5 st 5 st 9 st 9 st 9 st 9 st 3st 5 st 6 st 7 st 10 st st 1 111,8 kg 127,1 kg 189,8 kg 205,1 kg 220,5 kg 235,8 kg 3050 x 1300 mm mm 6200 mm 7200 mm 8200 mm 9200 mm mm 3200 mm 4200 mm 5200 mm 6200 mm 7200 mm 8200 mm 3 st 5 st 6 st 7 st 5 st 5 st 9 st 9 st 9 st 9 st 3st 5 st 6 st 7 st 10 st st 1 125,2 kg 140,9 kg 213,5 kg 229,2 kg 245,0 kg 260,7 kg OBS: Ovanstående Ställningar levereras med hjul 12,5 cm, utan stödben. Lägg till stödben enligt tabell på sid 34. PÅBYGGNADSSATS Till ställningsstorlek 1780 x 1300 mm 2500 x 1300 mm 3050 x 1300 mm Höjd 2000 mm 2000 mm 2000 mm Gavlar 2000 mm Stag 2500 mm 3050 mm 3510 mm Clips 14,5 kg 15,0 kg 15,5 kg 28611, 28621, HJULSATS (4st) Byte av 125 mm hjul till 200 mm justerbara hjul Ø200 (nylonbana) Ø200 (gummibana) 40

41 TILLBEHÖR RULLSTÄLLNING BRED GAVEL & RÄCKE HJUL & STÄLLNINGSFÖTTER STÄLLNINGAR x 2000 mm x 1000 mm ,5 kg 6,8 kg 3,7 kg Benämning Hjul med nylonbana Hjul med gummibana Hjul Elefantfot justerbar Ø200 mm Ø200 mm Ø125 mm 300 mm 7,0 kg 7,0 kg 1,0 kg 3,5 kg PLATTFORM STÖDBEN Använd enligt tabell på sidan , 240, , 243, , Typ Utan lucka Utan lucka Utan lucka Med lucka Med lucka Med lucka 1780 x 600 mm 2500 x 600 mm 3050 x 600 mm 1780 x 600 mm 2500 x 600 mm 3050 x 600 mm 11,0 kg 16,2 kg 21,5 kg 11,5 kg 16,2 kg 22,0 kg Benämning 237 Stödben kort 238 Stödben långt FOTLISTER 2000 mm 3000 mm 4,0 kg 5,0 kg STAG 2941, 2942, , 246, 247, mm mm mm mm 4,0 kg 3,6 kg 3,1 kg 2,5 kg Benämning Fotlist Fotlist Fotlist Fotlist bred Fotlistbeslag 1780 mm 2500 mm 3050 mm 1300 mm 3,8 kg 4,8 kg 5,8 kg 3,0 kg 0,1 kg DIVERSE SPÄNNARE & FÖRANKRING 28801, 28802, 28803, , Benämning 256 Clips 0,1 kg 289 Ballastblock 25,0 kg 291 Stege 2000 mm 3,8 kg Benämning Spännare Spännare Spännare Spännare Förankring Förankring 1780 mm 2500 mm 3050 mm 3520 mm 600 mm 900 mm 6,0 kg 7,0 kg 9,0 kg 10,0 kg 41

42 RULLSTÄLLNING EAGLE STÄLLNINGAR En prisvärd aluminiumställning för arbeten både inom och utomhus. Enkel montering utan verktyg. Bassektionen kan dras genom dörröppningar utan demontering. Levereras komplett inklusive justerbara hjul samt stödben. För tillträde mellan olika plattformsplan kan lutande stege med krok användas. Norsk typgodkänandenr. Enligt Arbetsmiljöverkets krav. Producent: 466/07 468/07 EN1004 Ställningsklass kg/m² BASMODUL x 700 mm Plattformshöjd 3000 mm Hjul 125 mm 8stegs gavel 6stegs gavel 4stegs gavel Tvärstag 6 st 68,0 kg Diagonalstag Plattform med lucka Stödben Fotlistsats PÅBYGGNADSSATS 281 Till ställningsstorlek 2100 x 700 mm Höjd 2000 mm 8stegs gavel Diagonalstag Tvärstag Plattform med lucka 22,0 kg TILLBEHÖR RULLSTÄLLNING EAGLE GAVEL HJUL Benämning Gavel, 6stegs Gavel, 4stegs Gavel, 8stegs Höjd 1500 mm Höjd 1000 mm Höjd 2000 mm 3,0 kg 2,4 kg 3,8 kg Benämning Hjul med ben STÖDBEN Ø125 2,8 kg PLATTFORM Benämning Stödben 2,8 kg Benämning Plattform med lucka 1633 x 600 mm 12,0 kg FOTLISTER STAG Benämning Fotlister, sats 1,8 kg Benämning Horisontalsteg/skyddsräcke Diagonalstag 1800 mm 1989 mm 1,4 kg 1,2 kg DIVERSE Benämning 291 Enkelstege med krok 2000 mm 3,5 kg 42

43 HOBBYSTÄLLNING STANDARD Tillverkad i aluminium. Justerbar plattformshöjd, max 995mm. Kraftiga golvskydd. Smidig montering utan verktyg. Ställningsgavlarna går att använda som utskjutstege max 2730 mm eller kombistege (1620 mm). Stegen uppfyller kraven enligt SS2091. STÄLLNINGAR 290 Längd x bredd x höjd 1200 x 780 x 1670 mm 14,4 kg 43

44 TORKVINDA STORM kvadratisk TORKVINDOR Kraftig konstruktion, helt utan plastdetaljer. Stolpe och kryss i aluminium. 2delat markrör i stål ingår. 47 m lina. Svensk tillverkad. Kryss i aluminium Markrör i stål Linlängd 47 m 3,5 kg 44

45 TORKVINDA STORM parallell Kraftig konstruktion, helt utan plastdetaljer. Stolpe och kryss i aluminium. 2delat markrör i stål ingår. 38 m lina, hela linlängder. Svensk tillverkad. TORKVINDOR Linlängd 38 m 6,0 kg TORKVINDA KULING Tillverkad i aluminium. 4armad. Smidig funktion för att spänna linan. Toppspinnfunktion. 50 m lina Linlängd 50 m 2,9 kg JORDANKARE UNIVERSAL Jordankare med patenterad design som enkelt skruvas ner i marken. Passar torkvindor med en rördiameter på 32,35,40 och 50 mm Bredd 150 mm Längd 400 mm 1,6 kg 45

46 BRYGGSTEGE FÄLLBAR ÖVRIGA PRODUKTER Fällbar för enkel hantering. Tillverkad i varmförzinkat stål. Trästegen är impregnerande. Steg med rejäla räf or för minskad halkrisk. Enkel montering med medföljande varmförzinkad bult. Förlängningsdelen gör bryggstegen 730 mm längre. Stege och förlängningsdel levereras omonterade i separata kartonger. Smidig ledfunktion Räf ade trästeg Benämning Antal steg Stegmått Längd 305 Bryggstege x 95 mm 980 mm 16 kg Förlängningsdel x 95 mm 730 mm 6 kg 46

47 ALUMINIUMBOXAR Aluminiumboxar avsedda för bygg och industri. Robusta transportlådor tillverkade av 1 mm aluminiumplåt, utrustade med hörnbeslag av nylon / polyester, för enklare stapling. Botten och lock har en extra förstärkning. För temperaturer mellan 40 C och +180 C. Resistenta mot korrosion, väder och temperaturer. ÖVRIGA PRODUKTER Volym 29 L 47 L 76 L 91 L 157 L 240 L 415 L 432 x 335 x 277 mm 582 x 385 x 277 mm 592 x 388 x 409 mm 782 x 385 x 379 mm 782 x 585 x 412 mm 782 x 585 x 622 mm 1192 x 790 x 517 mm Max last 40 kg 70 kg 100 kg 120 kg 140 kg 160 kg 200 kg 3,2 kg 4,5 kg 5,3 kg 6,1 kg 8,2 kg 10,0 kg 16,0 kg SÄCKSTATIV REPSTEGE Praktiskt stativ för användning i garage, trädgård renoveringar m.m. Stativet tillverkas i lackerade stålrör och levereras inklusive en 125liters säck. Lätt och smidig repstege för t.ex utrymmning. Aluminiumsteg och vävda amsäkra PPband. Steget är utformat så att det alltid ligger 80 mm från fasaden. Frigöres med ett enkelt handgrepp. Klarar väggtjocklekar mellan mm. Max belastning 150 kg. 112 Höjd 900 mm 1,5 kg Längd 4,5 m 7,5 m 10,5 m Bredd 305 mm 305 mm 305 mm 4,3 kg 6,3 kg 8,5 kg RÄTSKIVA STANDARD RÄTSKIVA PROFFS Rätskiva i anodiserad aluminium. Handtag för enkel hantering. blocklibeller. Förstärkningsribba i pro len. Försedd med ändavslutningar i plast. Känslighet: 10mm/m Tolerans: 1mm/m Pro lens dimensioner, 17,5x100 mm. 1 kg per meter. Försedd med ändavslutningar Längd 1,5 m 2,0 m 1,0 kg 1,4 kg Längd 2,00 m 3,00 m 4,00 m 5,00 m 6,00 m 47
