SPECIALLEGERINGAR & TITAN Produktöversikt / Lagerlista

Transkript

1 SPECIALLEGERINGAR & TITAN Produktöversikt / Lagerlista

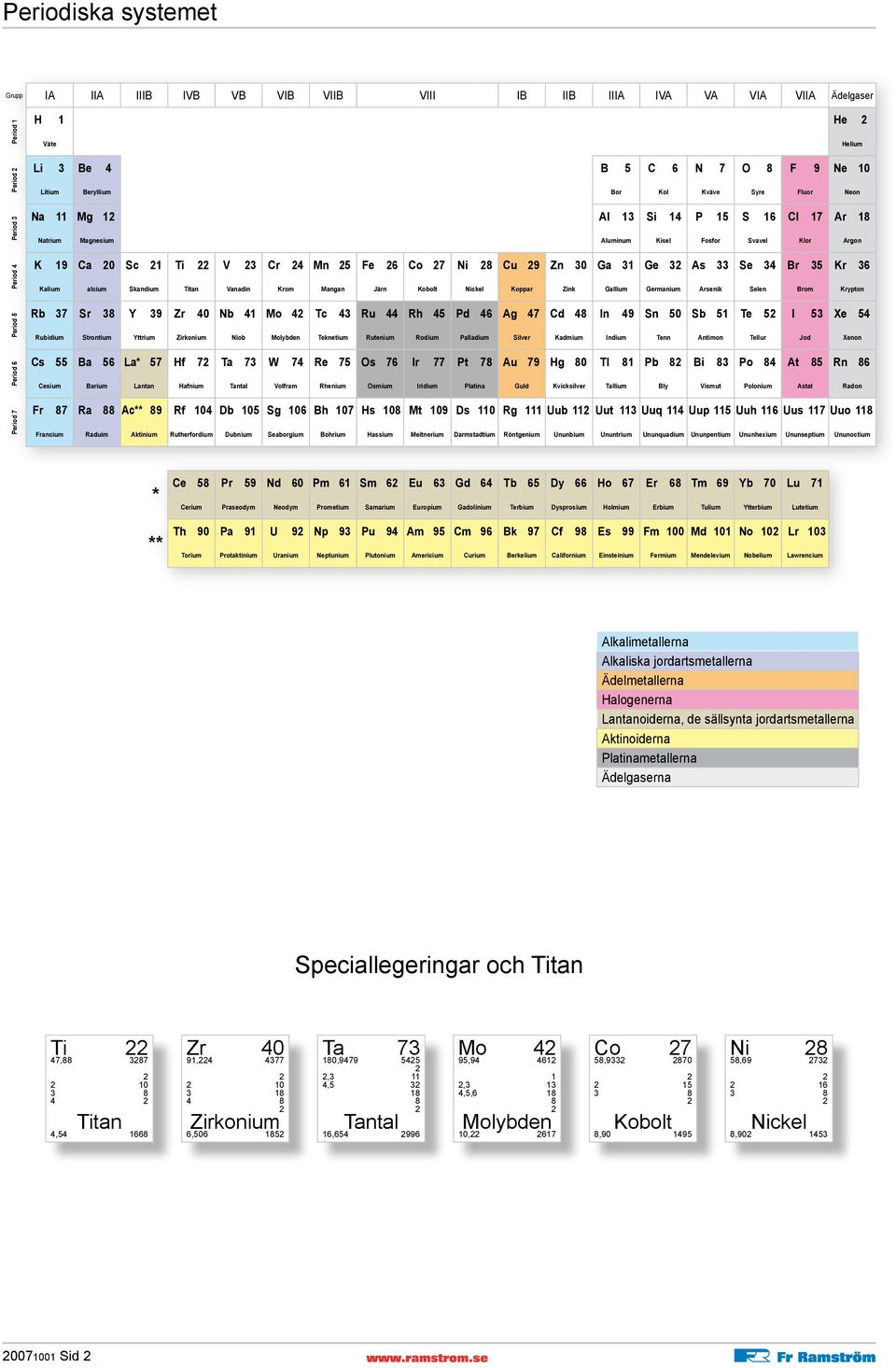

2 Periodiska systemet Grupp IA IIA IIIB IVB VB VIB VIIB VIII IB IIB IIIA IVA VA VIA VIIA Ädelgaser Period 7 Period 6 Period 5 Period 4 Period 3 Period 2 Period 1 H 1 He 2 Väte Helium Li 3 Be 4 B 5 C 6 N 7 O 8 F 9 Ne 10 Litium Beryllium Bor Kol Kväve Syre Fluor Neon Na 11 Mg 12 Al 13 Si 14 P 15 S 16 Cl 17 Ar 18 Natrium Magnesium Aluminum Kisel Fosfor Svavel Klor Argon K 19 Ca 20 Sc 21 Ti 22 V 23 Cr 24 Mn 25 Fe 26 Co 27 Ni 28 Cu 29 Zn 30 Ga 31 Ge 32 As 33 Se 34 Br 35 Kr 36 Kalium alcium Skandium Titan Vanadin Krom Mangan Järn Kobolt Nickel Koppar Zink Gallium Germanium Arsenik Selen Brom Krypton Rb 37 Sr 38 Y 39 Zr 40 Nb 41 Mo 42 Tc 43 Ru 44 Rh 45 Pd 46 Ag 47 Cd 48 In 49 Sn 50 Sb 51 Te 52 I 53 Xe 54 Rubidium Strontium Yttrium Zirkonium Niob Molybden Teknetium Rutenium Rodium Palladium Silver Kadmium Indium Tenn Antimon Tellur Jod Xenon Cs 55 Ba 56 La* 57 Hf 72 Ta 73 W 74 Re 75 Os 76 Ir 77 Pt 78 Au 79 Hg 80 Tl 81 Pb 82 Bi 83 Po 84 At 85 Rn 86 Cesium Barium Lantan Hafnium Tantal Volfram Rhenium Osmium Iridium Platina Guld Kvicksilver Tallium Bly Vismut Polonium Astat Radon Fr 87 Ra 88 Ac** 89 Rf 104 Db 105 Sg 106 Bh 107 Hs 108 Mt 109 Ds 110 Rg 111 Uub 112 Uut 113 Uuq 114 Uup 115 Uuh 116 Uus 117 Uuo 118 Francium Raduim Aktinium Rutherfordium Dubnium Seaborgium Bohrium Hassium Meitnerium Darmstadtium Röntgenium Ununbium Ununtrium Ununquadium Ununpentium Ununhexium Ununseptium Ununoctium * ** Ce 58 Pr 59 Nd 60 Pm 61 Sm 62 Eu 63 Gd 64 Tb 65 Dy 66 Ho 67 Er 68 Tm 69 Yb 70 Lu 71 Cerium Praseodym Neodym Prometium Samarium Europium Gadolinium Terbium Dysprosium Holmium Erbium Tulium Ytterbium Lutetium Th 90 Pa 91 U 92 Np 93 Pu 94 Am 95 Cm 96 Bk 97 Cf 98 Es 99 Fm 100 Md 101 No 102 Lr 103 Torium Protaktinium Uranium Neptunium Plutonium Americium Curium Berkelium Californium Einsteinium Fermium Mendelevium Nobelium Lawrencium Alkalimetallerna Alkaliska jordartsmetallerna Ädelmetallerna Halogenerna Lantanoiderna, de sällsynta jordartsmetallerna Aktinoiderna Platinametallerna Ädelgaserna Speciallegeringar och Titan Ti 22 47, Titan 4, Zr 40 91, Zirkonium 6, Ta , ,3 11 4, Tantal 16, Mo 42 95, ,3 13 4,5, Molybden 10, Co 27 58, Kobolt 8, Ni 28 58, Nickel 8, Sid 2

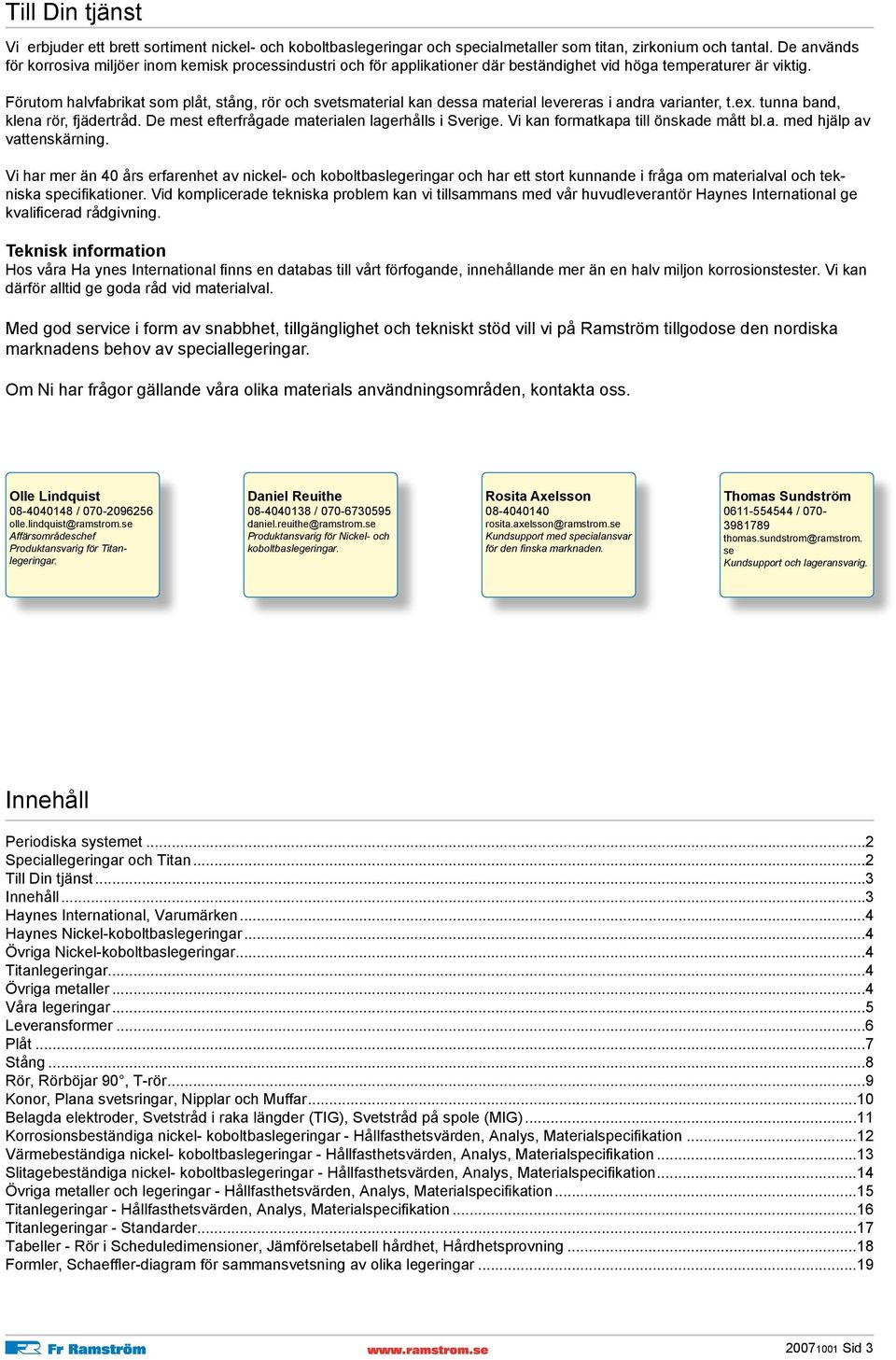

3 Till Din tjänst Vi erbjuder ett brett sortiment nickel- och koboltbaslegeringar och specialmetaller som titan, zirkonium och tantal. De används för korrosiva miljöer inom kemisk processindustri och för applikationer där beständighet vid höga temperaturer är viktig. Förutom halvfabrikat som plåt, stång, rör och svetsmaterial kan dessa material levereras i andra varianter, t.ex. tunna band, klena rör, fjädertråd. De mest efterfrågade materialen lagerhålls i Sverige. Vi kan formatkapa till önskade mått bl.a. med hjälp av vattenskärning. Vi har mer än 40 års erfarenhet av nickel- och koboltbaslegeringar och har ett stort kunnande i fråga om materialval och tekniska specifikationer. Vid komplicerade tekniska problem kan vi tillsammans med vår huvudleverantör Haynes International ge kvalificerad rådgivning. Teknisk information Hos våra Ha ynes International finns en databas till vårt förfogande, innehållande mer än en halv miljon korrosionstester. Vi kan därför alltid ge goda råd vid materialval. Med god service i form av snabbhet, tillgänglighet och tekniskt stöd vill vi på Ramström tillgodose den nordiska marknadens behov av speciallegeringar. Om Ni har frågor gällande våra olika materials användningsområden, kontakta oss. Olle Lindquist / olle.lindquist@ramstrom.se Affärsområdeschef Produktansvarig för Titanlegeringar. Daniel Reuithe / daniel.reuithe@ramstrom.se Produktansvarig för Nickel- och koboltbaslegeringar. Rosita Axelsson rosita.axelsson@ramstrom.se Kundsupport med specialansvar för den finska marknaden. Thomas Sundström / thomas.sundstrom@ramstrom. se Kundsupport och lageransvarig. Innehåll Periodiska systemet...2 Speciallegeringar och Titan...2 Till Din tjänst...3 Innehåll...3 Haynes International, Varumärken...4 Haynes Nickel-koboltbaslegeringar...4 Övriga Nickel-koboltbaslegeringar...4 Titanlegeringar...4 Övriga metaller...4 Våra legeringar...5 Leveransformer...6 Plåt...7 Stång...8 Rör, Rörböjar 90, T-rör...9 Konor, Plana svetsringar, Nipplar och Muffar...10 Belagda elektroder, Svetstråd i raka längder (TIG), Svetstråd på spole (MIG)...11 Korrosionsbeständiga nickel- koboltbaslegeringar - Hållfasthetsvärden, Analys, Materialspecifikation...12 Värmebeständiga nickel- koboltbaslegeringar - Hållfasthetsvärden, Analys, Materialspecifikation...13 Slitagebeständiga nickel- koboltbaslegeringar - Hållfasthetsvärden, Analys, Materialspecifikation...14 Övriga metaller och legeringar - Hållfasthetsvärden, Analys, Materialspecifikation...15 Titanlegeringar - Hållfasthetsvärden, Analys, Materialspecifikation...16 Titanlegeringar - Standarder...17 Tabeller - Rör i Scheduledimensioner, Jämförelsetabell hårdhet, Hårdhetsprovning...18 Formler, Schaeffler-diagram för sammansvetsning av olika legeringar Sid 3

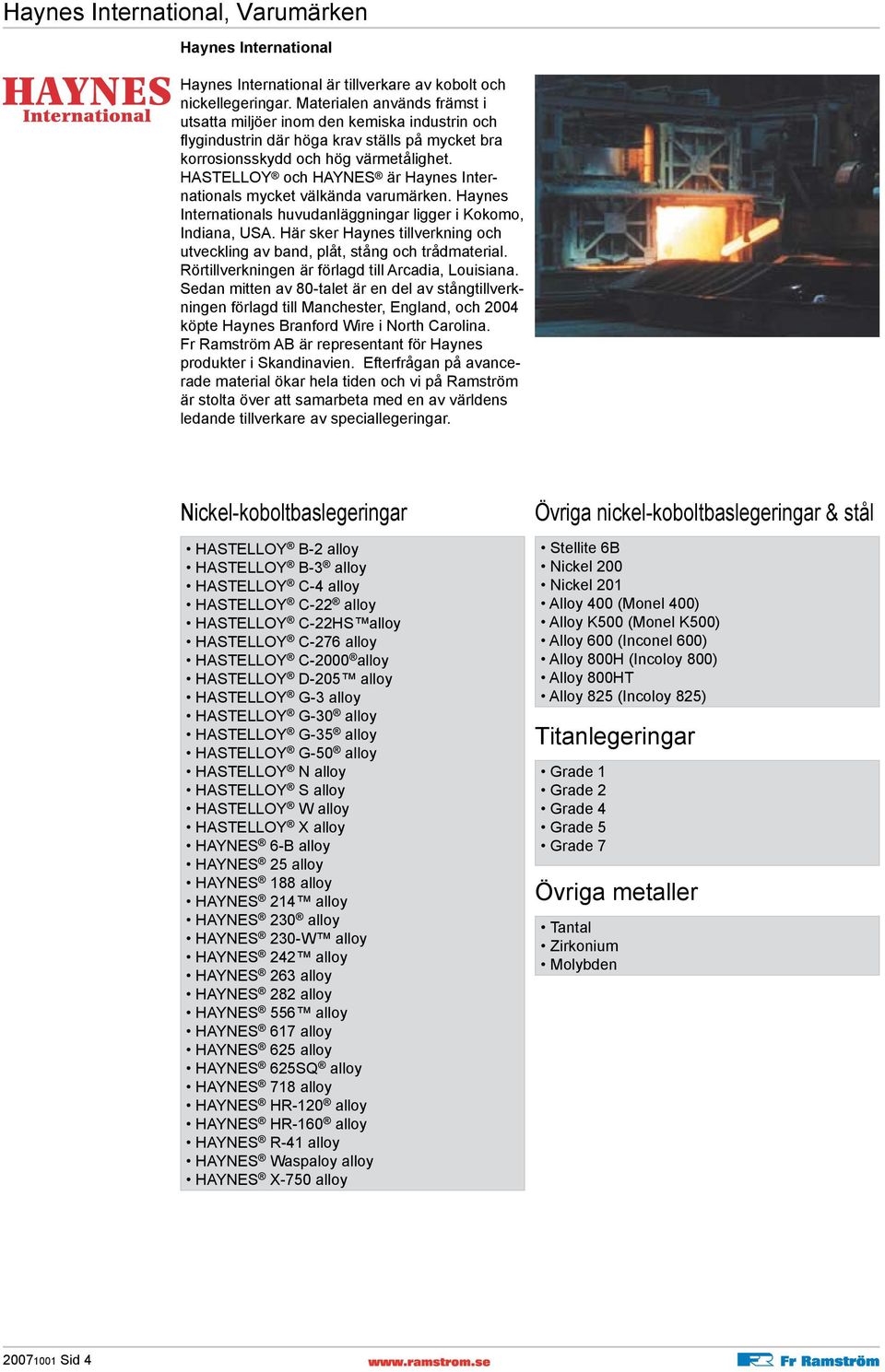

4 Haynes International, Varumärken Haynes International Haynes International är tillverkare av kobolt och nickellegeringar. Materialen används främst i utsatta miljöer inom den kemiska industrin och flygindustrin där höga krav ställs på mycket bra korrosionsskydd och hög värmetålighet. HASTELLOY och HAYNES är Haynes Internationals mycket välkända varumärken. Haynes Internationals huvudanläggningar ligger i Kokomo, Indiana, USA. Här sker Haynes tillverkning och utveckling av band, plåt, stång och trådmaterial. Rörtillverkningen är förlagd till Arcadia, Louisiana. Sedan mitten av 80-talet är en del av stångtillverkningen förlagd till Manchester, England, och 2004 köpte Haynes Branford Wire i North Carolina. Fr Ramström AB är representant för Haynes produkter i Skandinavien. Efterfrågan på avancerade material ökar hela tiden och vi på Ramström är stolta över att samarbeta med en av världens ledande tillverkare av speciallegeringar. Nickel-koboltbaslegeringar HASTELLOY B-2 alloy HASTELLOY B-3 alloy HASTELLOY C-4 alloy HASTELLOY C-22 alloy HASTELLOY C-22HS alloy HASTELLOY C-276 alloy HASTELLOY C-2000 alloy HASTELLOY D-205 alloy HASTELLOY G-3 alloy HASTELLOY G-30 alloy HASTELLOY G-35 alloy HASTELLOY G-50 alloy HASTELLOY N alloy HASTELLOY S alloy HASTELLOY W alloy HASTELLOY X alloy HAYNES 6-B alloy HAYNES 25 alloy HAYNES 188 alloy HAYNES 214 alloy HAYNES 230 alloy HAYNES 230-W alloy HAYNES 242 alloy HAYNES 263 alloy HAYNES 282 alloy HAYNES 556 alloy HAYNES 617 alloy HAYNES 625 alloy HAYNES 625SQ alloy HAYNES 718 alloy HAYNES HR-120 alloy HAYNES HR-160 alloy HAYNES R-41 alloy HAYNES Waspaloy alloy HAYNES X-750 alloy Övriga nickel-koboltbaslegeringar & stål Stellite 6B Nickel 200 Nickel 201 Alloy 400 (Monel 400) Alloy K500 (Monel K500) Alloy 600 (Inconel 600) Alloy 800H (Incoloy 800) Alloy 800HT Alloy 825 (Incoloy 825) Titanlegeringar Grade 1 Grade 2 Grade 4 Grade 5 Grade 7 Övriga metaller Tantal Zirkonium Molybden Sid 4

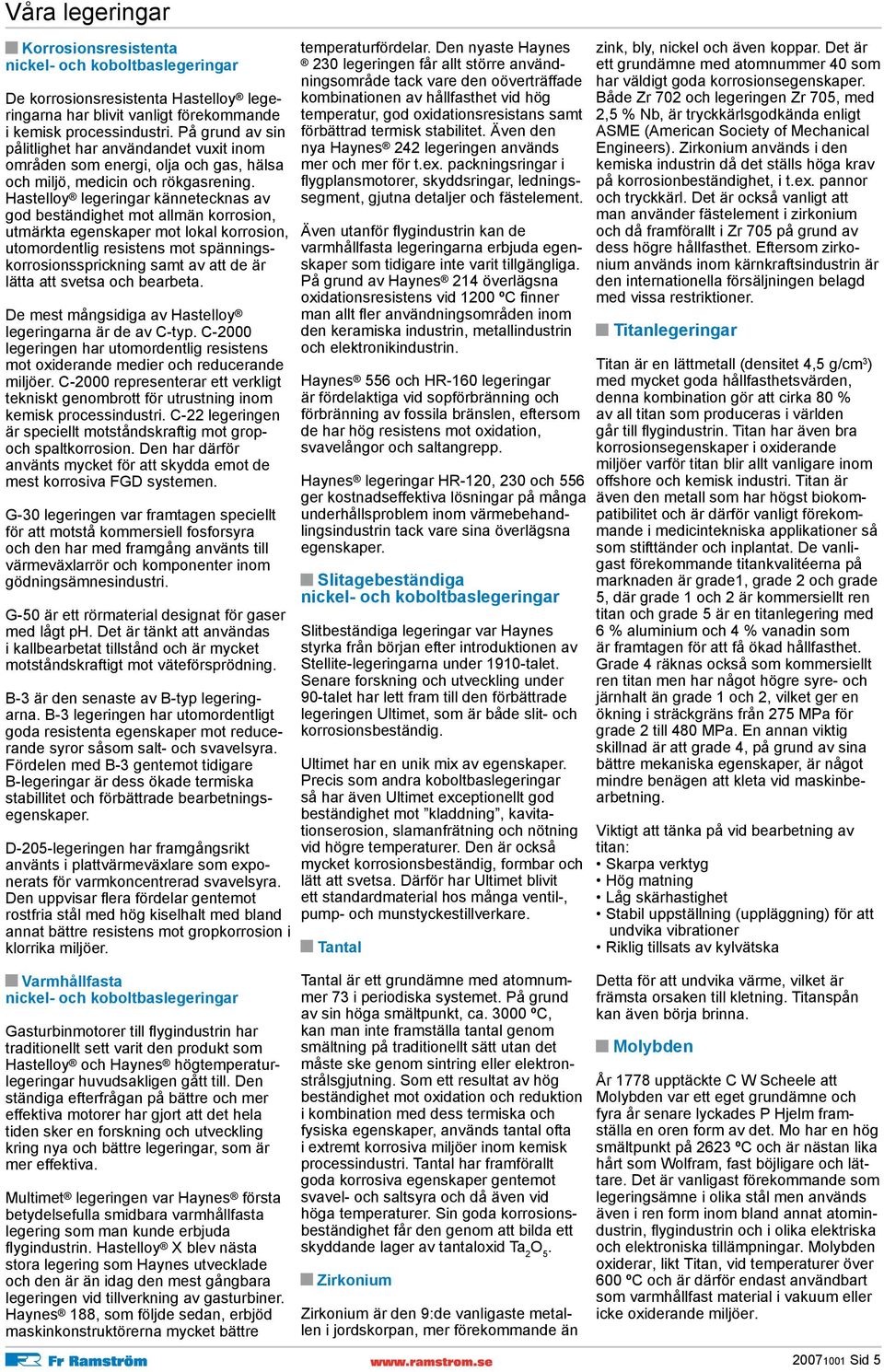

5 Våra legeringar Korrosionsresistenta nickel- och koboltbaslegeringar De korrosionsresistenta Hastelloy legeringarna har blivit vanligt förekommande i kemisk processindustri. På grund av sin pålitlighet har användandet vuxit inom områden som energi, olja och gas, hälsa och miljö, medicin och rökgasrening. Hastelloy legeringar kännetecknas av god beständighet mot allmän korrosion, utmärkta egenskaper mot lokal korrosion, utomordentlig resistens mot spänningskorrosionssprickning samt av att de är lätta att svetsa och bearbeta. De mest mångsidiga av Hastelloy legeringarna är de av C-typ. C-2000 legeringen har utomordentlig resistens mot oxiderande medier och reducerande miljöer. C-2000 representerar ett verkligt tekniskt genombrott för utrustning inom kemisk processindustri. C-22 legeringen är speciellt motståndskraftig mot gropoch spaltkorrosion. Den har därför använts mycket för att skydda emot de mest korrosiva FGD systemen. G-30 legeringen var framtagen speciellt för att motstå kommersiell fosforsyra och den har med framgång använts till värmeväxlarrör och komponenter inom gödningsämnesindustri. G-50 är ett rörmaterial designat för gaser med lågt ph. Det är tänkt att användas i kallbearbetat tillstånd och är mycket motståndskraftigt mot väteförsprödning. B-3 är den senaste av B-typ legeringarna. B-3 legeringen har utomordentligt goda resistenta egenskaper mot reducerande syror såsom salt- och svavelsyra. Fördelen med B-3 gentemot tidigare B-legeringar är dess ökade termiska stabillitet och förbättrade bearbetningsegenskaper. D-205-legeringen har framgångsrikt använts i plattvärmeväxlare som exponerats för varmkoncentrerad svavelsyra. Den uppvisar flera fördelar gentemot rostfria stål med hög kiselhalt med bland annat bättre resistens mot gropkorrosion i klorrika miljöer. temperaturfördelar. Den nyaste Haynes 230 legeringen får allt större användningsområde tack vare den oöverträffade kombinationen av hållfasthet vid hög temperatur, god oxidationsresistans samt förbättrad termisk stabilitet. Även den nya Haynes 242 legeringen används mer och mer för t.ex. packningsringar i flygplansmotorer, skyddsringar, ledningssegment, gjutna detaljer och fästelement. Även utanför flygindustrin kan de varmhållfasta legeringarna erbjuda egenskaper som tidigare inte varit tillgängliga. På grund av Haynes 214 överlägsna oxidationsresistens vid 1200 ºC finner man allt fler användningsområden inom den keramiska industrin, metallindustrin och elektronikindustrin. Haynes 556 och HR-160 legeringar är fördelaktiga vid sopförbränning och förbränning av fossila bränslen, eftersom de har hög resistens mot oxidation, svavelångor och saltangrepp. Haynes legeringar HR-120, 230 och 556 ger kostnadseffektiva lösningar på många underhållsproblem inom värmebehandlingsindustrin tack vare sina överlägsna egenskaper. Slitagebeständiga nickel- och koboltbaslegeringar Slitbeständiga legeringar var Haynes styrka från början efter introduktionen av Stellite-legeringarna under 1910-talet. Senare forskning och utveckling under 90-talet har lett fram till den förbättrade legeringen Ultimet, som är både slit- och korrosionsbeständig. Ultimet har en unik mix av egenskaper. Precis som andra koboltbaslegeringar så har även Ultimet exceptionellt god beständighet mot kladdning, kavitationserosion, slamanfrätning och nötning vid högre temperaturer. Den är också mycket korrosionsbeständig, formbar och lätt att svetsa. Därför har Ultimet blivit ett standardmaterial hos många ventil-, pump- och munstyckestillverkare. Tantal zink, bly, nickel och även koppar. Det är ett grundämne med atomnummer 40 som har väldigt goda korrosionsegenskaper. Både Zr 702 och legeringen Zr 705, med 2,5 % Nb, är tryckkärlsgodkända enligt ASME (American Society of Mechanical Engineers). Zirkonium används i den kemiska industrin då det ställs höga krav på korrosionbeständighet, i t.ex. pannor och tryckkärl. Det är också vanligt att man använder fästelement i zirkonium och då framförallt i Zr 705 på grund av dess högre hållfasthet. Eftersom zirkonium används inom kärnkraftsindustrin är den internationella försäljningen belagd med vissa restriktioner. Titanlegeringar Titan är en lättmetall (densitet 4,5 g/cm 3 ) med mycket goda hållfasthetsvärden, denna kombination gör att cirka 80 % av all titan som produceras i världen går till flygindustrin. Titan har även bra korrosionsegenskaper i oxiderande miljöer varför titan blir allt vanligare inom offshore och kemisk industri. Titan är även den metall som har högst biokompatibilitet och är därför vanligt förekommande i medicintekniska applikationer så som stifttänder och inplantat. De vanligast förekommande titankvalitéerna på marknaden är grade1, grade 2 och grade 5, där grade 1 och 2 är kommersiellt ren titan och grade 5 är en titanlegering med 6 % aluminium och 4 % vanadin som är framtagen för att få ökad hållfasthet. Grade 4 räknas också som kommersiellt ren titan men har något högre syre- och järnhalt än grade 1 och 2, vilket ger en ökning i sträckgräns från 275 MPa för grade 2 till 480 MPa. En annan viktig skillnad är att grade 4, på grund av sina bättre mekaniska egenskaper, är något mindre benägen att kleta vid maskinbearbetning. Viktigt att tänka på vid bearbetning av titan: Skarpa verktyg Hög matning Låg skärhastighet Stabil uppställning (uppläggning) för att undvika vibrationer Riklig tillsats av kylvätska Varmhållfasta nickel- och koboltbaslegeringar Gasturbinmotorer till flygindustrin har traditionellt sett varit den produkt som Hastelloy och Haynes högtemperaturlegeringar huvudsakligen gått till. Den ständiga efterfrågan på bättre och mer effektiva motorer har gjort att det hela tiden sker en forskning och utveckling kring nya och bättre legeringar, som är mer effektiva. Multimet legeringen var Haynes första betydelsefulla smidbara varmhållfasta legering som man kunde erbjuda flygindustrin. Hastelloy X blev nästa stora legering som Haynes utvecklade och den är än idag den mest gångbara legeringen vid tillverkning av gasturbiner. Haynes 188, som följde sedan, erbjöd maskinkonstruktörerna mycket bättre Tantal är ett grundämne med atomnummer 73 i periodiska systemet. På grund av sin höga smältpunkt, ca ºC, kan man inte framställa tantal genom smältning på traditionellt sätt utan det måste ske genom sintring eller elektronstrålsgjutning. Som ett resultat av hög beständighet mot oxidation och reduktion i kombination med dess termiska och fysiska egenskaper, används tantal ofta i extremt korrosiva miljöer inom kemisk processindustri. Tantal har framförallt goda korrosiva egenskaper gentemot svavel- och saltsyra och då även vid höga temperaturer. Sin goda korrosionsbeständighet får den genom att bilda ett skyddande lager av tantaloxid Ta 2 O 5. Zirkonium Zirkonium är den 9:de vanligaste metallen i jordskorpan, mer förekommande än Detta för att undvika värme, vilket är främsta orsaken till kletning. Titanspån kan även börja brinna. Molybden År 1778 upptäckte C W Scheele att Molybden var ett eget grundämne och fyra år senare lyckades P Hjelm framställa en oren form av det. Mo har en hög smältpunkt på 2623 ºC och är nästan lika hårt som Wolfram, fast böjligare och lättare. Det är vanligast förekommande som legeringsämne i olika stål men används även i ren form inom bland annat atomindustrin, flygindustrin och i olika elektriska och elektroniska tillämpningar. Molybden oxiderar, likt Titan, vid temperaturer över 600 ºC och är därför endast användbart som varmhållfast material i vakuum eller icke oxiderande miljöer Sid 5

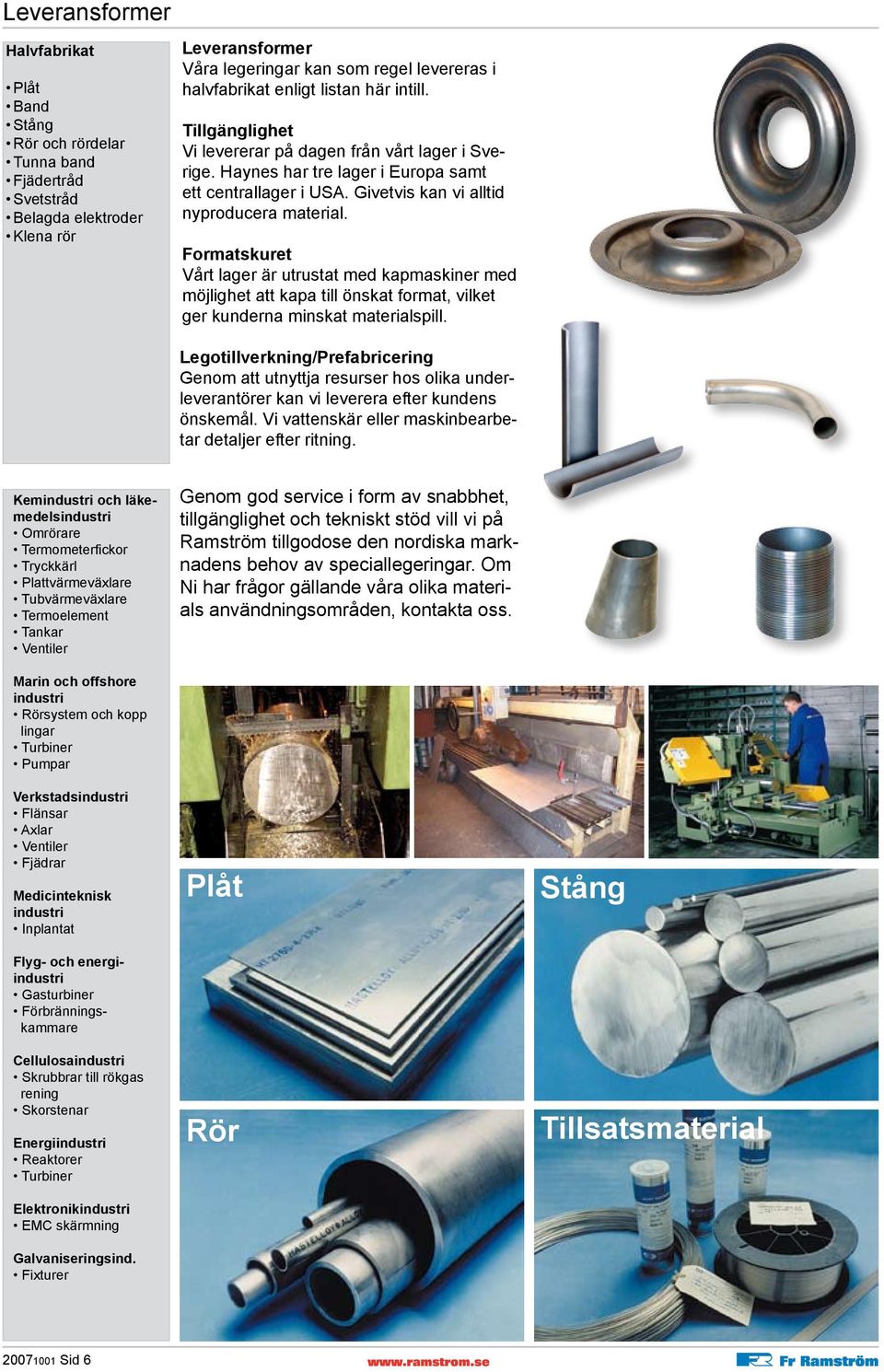

6 Leveransformer Halvfabrikat Plåt Band Stång Rör och rördelar Tunna band Fjädertråd Svetstråd Belagda elektroder Klena rör Leveransformer Våra legeringar kan som regel levereras i halvfabrikat enligt listan här intill. Tillgänglighet Vi levererar på dagen från vårt lager i Sverige. Haynes har tre lager i Europa samt ett centrallager i USA. Givetvis kan vi alltid nyproducera material. Formatskuret Vårt lager är utrustat med kapmaskiner med möjlighet att kapa till önskat format, vilket ger kunderna minskat materialspill. Legotillverkning/Prefabricering Genom att utnyttja resurser hos olika underleverantörer kan vi leverera efter kundens önskemål. Vi vattenskär eller maskinbearbetar detaljer efter ritning. Kemindustri och läkemedelsindustri Omrörare Termometerfickor Tryckkärl Plattvärmeväxlare Tubvärmeväxlare Termoelement Tankar Ventiler Genom god service i form av snabbhet, tillgänglighet och tekniskt stöd vill vi på Ramström tillgodose den nordiska marknadens behov av speciallegeringar. Om Ni har frågor gällande våra olika materials användningsområden, kontakta oss. Marin och offshore industri Rörsystem och kopp lingar Turbiner Pumpar Verkstadsindustri Flänsar Axlar Ventiler Fjädrar Medicinteknisk industri Inplantat Flyg- och energiindustri Gasturbiner Förbränningskammare Cellulosaindustri Skrubbrar till rökgas rening Skorstenar Energiindustri Reaktorer Turbiner Elektronikindustri EMC skärmning Galvaniseringsind. Fixturer Plåt Rör Stång Tillsatsmaterial Sid 6

7 Plåt T L B Tjocklek i mm T C-2000 B-3 C-4 C-22 C-276 Stellite 6B Titan Grade1 Legeringar Titan Grade HT 825 0,50 0,53 0,63 0,80 0,85 0,97 1,00 1,10 1,20 1,27 1,50 1,60 2,00 2,40 3,00 3,20 4,00 4,75 4,80 5,00 6,00 6,35 6,40 8,00 9,50 10,00 12,00 12,70 15,00 15,90 19,00 19,05 20,00 25,00 25,40 30,00 31,75 35,00 38,10 50,80 = levereras från lager i Sverige, = levereras från lager i Europa, Övriga = beställningsvara Sid 7

8 Stång D Diameter D Sid 8 Legering C-2000 B-3 C-4 C-22 C-276 X Ultimet Stellite Molybden 6B Titan Grade 2 Titan Grade ,00 5,00 6,00 6,35 8,00 10,00 12,00 12,70 15,90 16,00 18,00 19,05 19,10 20,00 25,00 25,40 30,00 31,00 32,00 35,00 38,10 40,00 45,00 50,00 50,80 55,00 60,00 63,50 65,00 70,00 75,00 76,20 80,00 82,60 85,00 90,00 95,00 100,00 101,60 110,00 114,30 115,00 120,00 127,00 130,00 140,00 150,00 152,00 152,40 160,00 165,00 170,00 178,00 180,00 190,00 200,00 203,00 203,20 220,00 230,00 250,00 255,00 = levereras från lager i Sverige, = levereras från lager i Europa, Övriga = beställningsvara

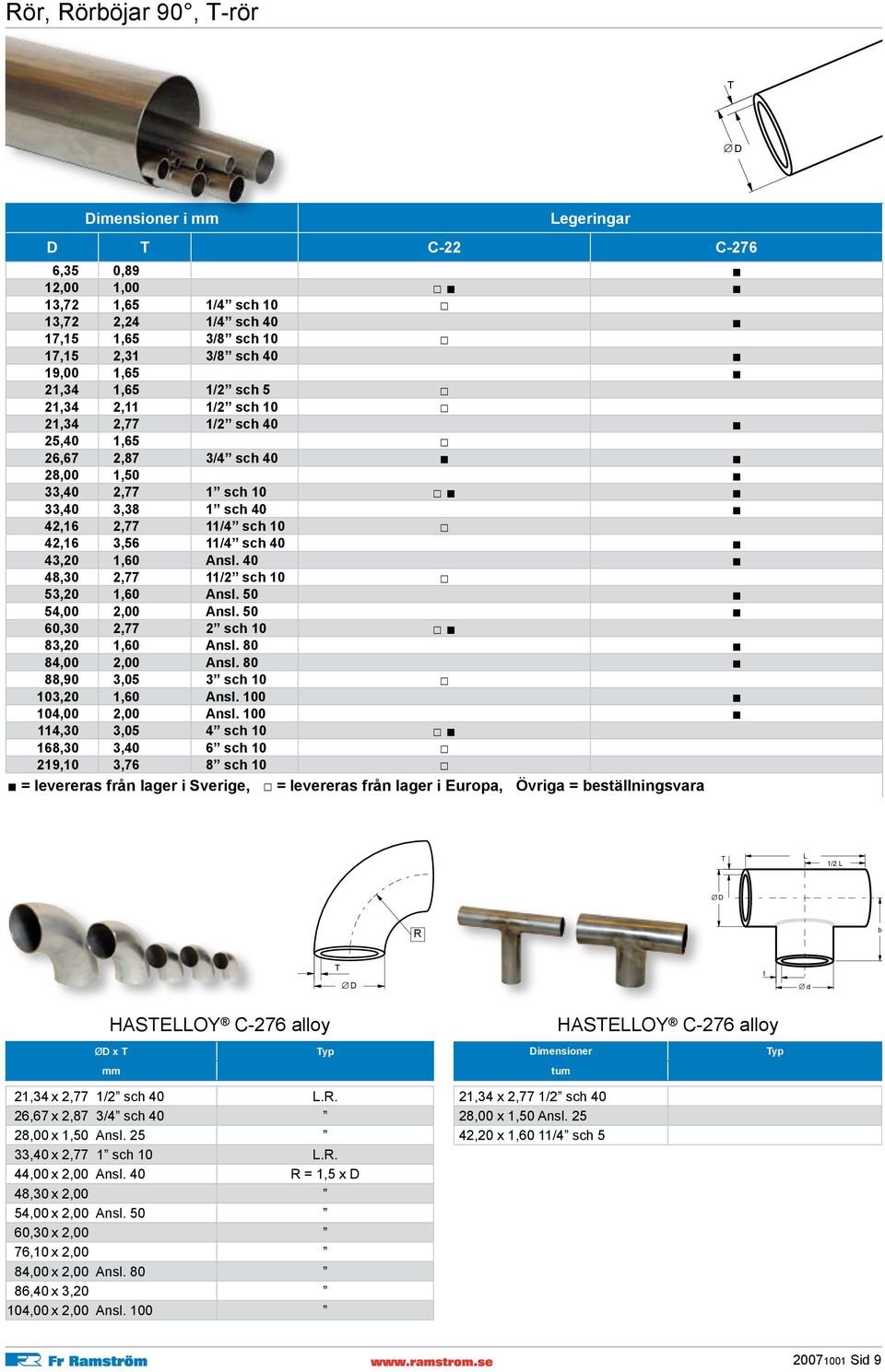

9 Rör, Rörböjar 90, T-rör T D Dimensioner i mm Legeringar D T C-22 C-276 6,35 0,89 12,00 1,00 13,72 1,65 1/4 sch 10 13,72 2,24 1/4 sch 40 17,15 1,65 3/8 sch 10 17,15 2,31 3/8 sch 40 19,00 1,65 21,34 1,65 1/2 sch 5 21,34 2,11 1/2 sch 10 21,34 2,77 1/2 sch 40 25,40 1,65 26,67 2,87 3/4 sch 40 28,00 1,50 33,40 2,77 1 sch 10 33,40 3,38 1 sch 40 42,16 2,77 11/4 sch 10 42,16 3,56 11/4 sch 40 43,20 1,60 Ansl ,30 2,77 11/2 sch 10 53,20 1,60 Ansl ,00 2,00 Ansl ,30 2,77 2 sch 10 83,20 1,60 Ansl ,00 2,00 Ansl ,90 3,05 3 sch ,20 1,60 Ansl ,00 2,00 Ansl ,30 3,05 4 sch ,30 3,40 6 sch ,10 3,76 8 sch 10 = levereras från lager i Sverige, = levereras från lager i Europa, Övriga = beställningsvara T L 1/2 L D R b T t D d HASTELLOY C-276 alloy HASTELLOY C-276 alloy D x T Typ Dimensioner Typ mm tum 21,34 x 2,77 1/2 sch 40 L.R. 26,67 x 2,87 3/4 sch 40 28,00 x 1,50 Ansl ,40 x 2,77 1 sch 10 L.R. 44,00 x 2,00 Ansl. 40 R = 1,5 x D 48,30 x 2,00 54,00 x 2,00 Ansl ,30 x 2,00 76,10 x 2,00 84,00 x 2,00 Ansl ,40 x 3,20 104,00 x 2,00 Ansl ,34 x 2,77 1/2 sch 40 28,00 x 1,50 Ansl ,20 x 1,60 11/4 sch Sid 9

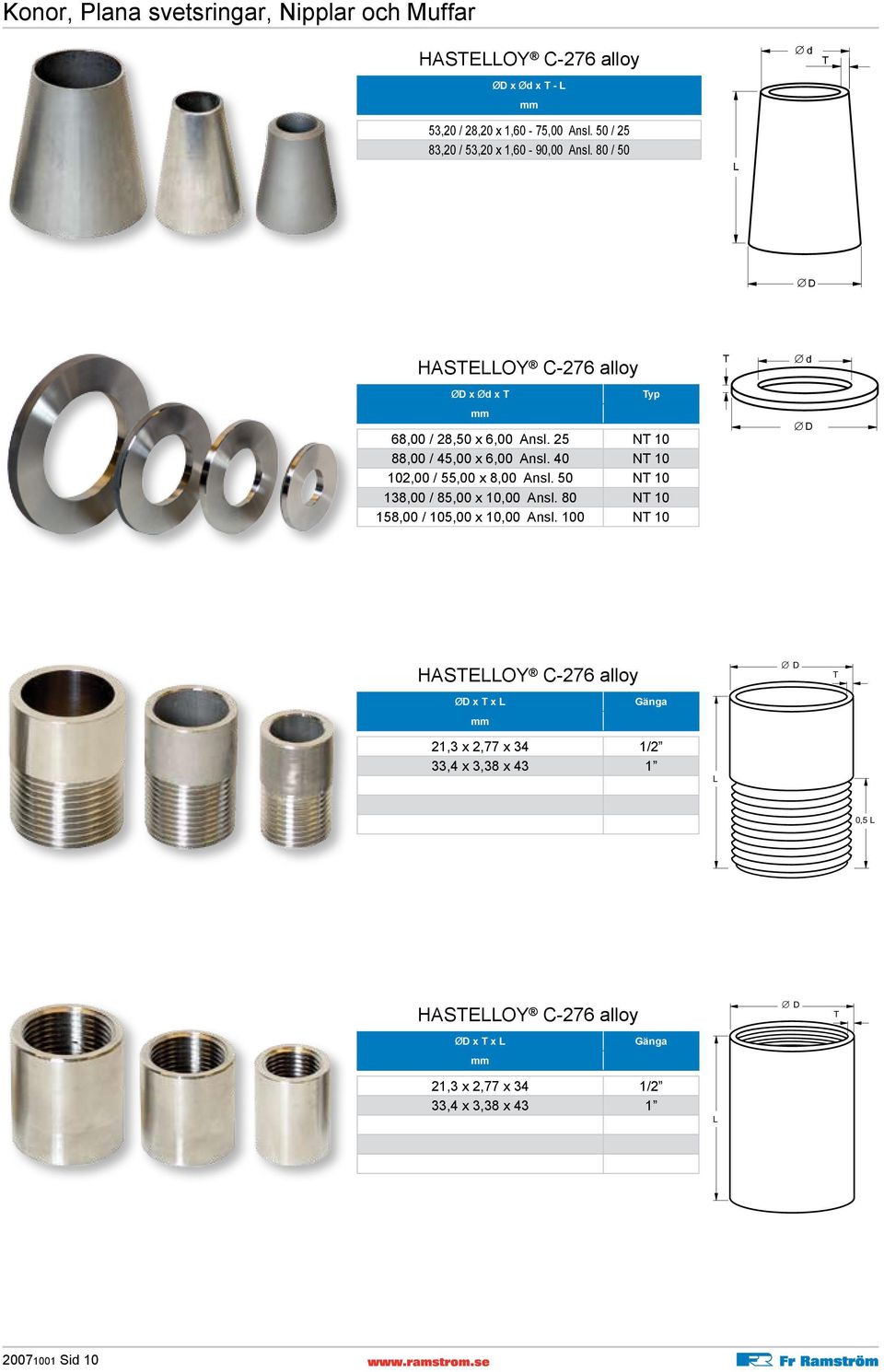

10 Konor, Plana svetsringar, Nipplar och Muffar HASTELLOY C-276 alloy D x d x T - L mm d T 53,20 / 28,20 x 1,60-75,00 Ansl. 50 / 25 83,20 / 53,20 x 1,60-90,00 Ansl. 80 / 50 L D HASTELLOY C-276 alloy D x d x T mm Typ 68,00 / 28,50 x 6,00 Ansl. 25 NT 10 88,00 / 45,00 x 6,00 Ansl. 40 NT ,00 / 55,00 x 8,00 Ansl. 50 NT ,00 / 85,00 x 10,00 Ansl. 80 NT ,00 / 105,00 x 10,00 Ansl. 100 NT 10 T d D HASTELLOY C-276 alloy D T D x T x L mm Gänga 21,3 x 2,77 x 34 1/2 33,4 x 3,38 x 43 1 L 0,5 L HASTELLOY C-276 alloy D T D x T x L mm Gänga 21,3 x 2,77 x 34 1/2 33,4 x 3,38 x 43 1 L Sid 10

11 Svetstråd i raka längder (TIG), Belagda elektroder, Svetstråd på spole (MIG) Svetstråd i raka längder (TIG) Diameter Längd Ø L mm mm Legering C-2000 C-22 C-276 B-3 C-4 X HR W , , , , , , AWS A5.14 (ERNiCrMo-10) A 5.14 (ERNiCrMo-4) A 5.14 (ERNiCrMo-2) A5.14 (ERNiCrWMo-1) - A 5.14 (ERNiCrMo-3) A 5.14 (ERNiCr-3) Titan Grade 1 A 5.16 (ERTi-1) ASME (AMS) SFA 5 14 (ENiCrMo-10) SFA 5.14 (ENiCrMo-4) SFA 5.14 (ENiCrMo-2) (AMS 5831) (AMS 5837) SFA 5.14 (ERNiCr-3) = levereras från lager i Sverige, = levereras från lager i Europa, Övriga = beställningsvara Belagda elektroder Diameter Ø mm Längd mm Legeringar C-2000 B-3 C-4 C-22 C-276 X 2, , , , ,80 AWS A5.11 (ENiCrMo-10) A 5.11 (ENiCrMo-4) A 5.11 (ENiCrMo-2) ASME SFA 5 11 (ENiCrMo-10) SFA 5.11 (ENiCrMo-4) SFA 5.11 (ENiCrMo-2) = levereras från lager i Sverige, = levereras från lager i Europa, Övriga = beställningsvara Svetstråd på spole (MIG) Diameter Längd Legering Ø L C-2000 B-3 C-4 C-22 X ALLOY 82 mm m 0,90 1,00 1,14 1,20 1,60 AWS A5.14 (ERNiCrMo-2) A5 14 (ERNiCrWMo-1) A5 14 (ERNiCrMo-3) A5.14 (ERNiCr-3) ASME SFA 5 14 (ERNiCrMo-2) (AMS 5837) SFA 5.14 (ERNiCr-3) = levereras från lager i Sverige, = levereras från lager i Europa, Övriga = beställningsvara Sid 11

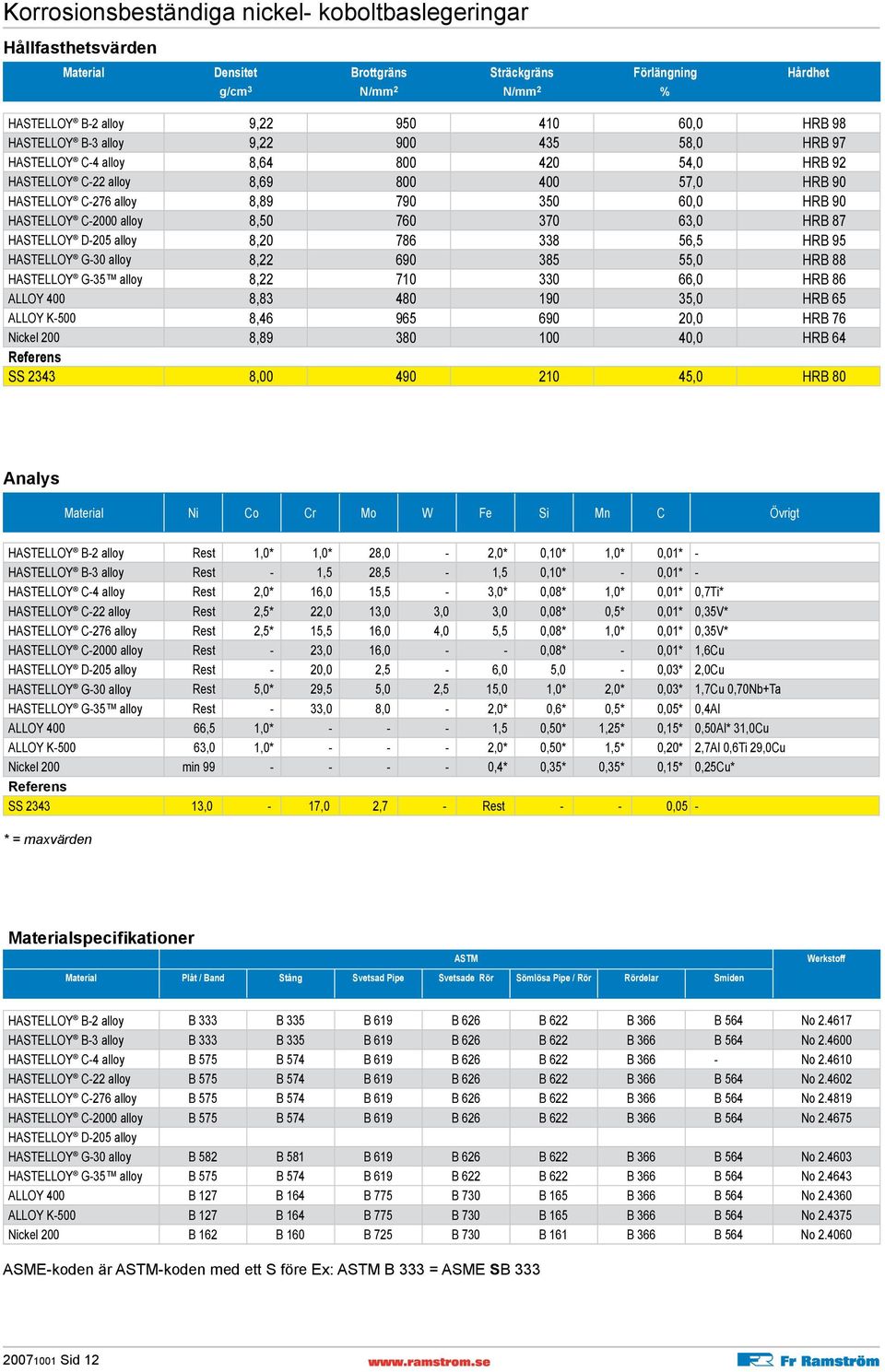

12 Korrosionsbeständiga nickel- koboltbaslegeringar Hållfasthetsvärden Material Densitet Brottgräns Sträckgräns Förlängning Hårdhet g/cm 3 N/mm 2 N/mm 2 % HASTELLOY B-2 alloy 9, ,0 HRB 98 HASTELLOY B-3 alloy 9, ,0 HRB 97 HASTELLOY C-4 alloy 8, ,0 HRB 92 HASTELLOY C-22 alloy 8, ,0 HRB 90 HASTELLOY C-276 alloy 8, ,0 HRB 90 HASTELLOY C-2000 alloy 8, ,0 HRB 87 HASTELLOY D-205 alloy 8, ,5 HRB 95 HASTELLOY G-30 alloy 8, ,0 HRB 88 HASTELLOY G-35 alloy 8, ,0 HRB 86 ALLOY 400 8, ,0 HRB 65 ALLOY K-500 8, ,0 HRB 76 Nickel 200 8, ,0 HRB 64 Referens SS , ,0 HRB 80 Analys Material Ni Co Cr Mo W Fe Si Mn C Övrigt HASTELLOY B-2 alloy Rest 1,0* 1,0* 28,0-2,0* 0,10* 1,0* 0,01* - HASTELLOY B-3 alloy Rest - 1,5 28,5-1,5 0,10* - 0,01* - HASTELLOY C-4 alloy Rest 2,0* 16,0 15,5-3,0* 0,08* 1,0* 0,01* 0,7Ti* HASTELLOY C-22 alloy Rest 2,5* 22,0 13,0 3,0 3,0 0,08* 0,5* 0,01* 0,35V* HASTELLOY C-276 alloy Rest 2,5* 15,5 16,0 4,0 5,5 0,08* 1,0* 0,01* 0,35V* HASTELLOY C-2000 alloy Rest - 23,0 16, ,08* - 0,01* 1,6Cu HASTELLOY D-205 alloy Rest - 20,0 2,5-6,0 5,0-0,03* 2,0Cu HASTELLOY G-30 alloy Rest 5,0* 29,5 5,0 2,5 15,0 1,0* 2,0* 0,03* 1,7Cu 0,70Nb+Ta HASTELLOY G-35 alloy Rest - 33,0 8,0-2,0* 0,6* 0,5* 0,05* 0,4Al ALLOY ,5 1,0* ,5 0,50* 1,25* 0,15* 0,50Al* 31,0Cu ALLOY K ,0 1,0* ,0* 0,50* 1,5* 0,20* 2,7Al 0,6Ti 29,0Cu Nickel 200 min ,4* 0,35* 0,35* 0,15* 0,25Cu* Referens SS ,0-17,0 2,7 - Rest - - 0,05 - * = maxvärden Materialspecifikationer Material Plåt / Band Stång Svetsad Pipe Svetsade Rör Sömlösa Pipe / Rör Rördelar Smiden ASTM Werkstoff HASTELLOY B-2 alloy B 333 B 335 B 619 B 626 B 622 B 366 B 564 No HASTELLOY B-3 alloy B 333 B 335 B 619 B 626 B 622 B 366 B 564 No HASTELLOY C-4 alloy B 575 B 574 B 619 B 626 B 622 B No HASTELLOY C-22 alloy B 575 B 574 B 619 B 626 B 622 B 366 B 564 No HASTELLOY C-276 alloy B 575 B 574 B 619 B 626 B 622 B 366 B 564 No HASTELLOY C-2000 alloy B 575 B 574 B 619 B 626 B 622 B 366 B 564 No HASTELLOY D-205 alloy HASTELLOY G-30 alloy B 582 B 581 B 619 B 626 B 622 B 366 B 564 No HASTELLOY G-35 alloy B 575 B 574 B 619 B 622 B 622 B 366 B 564 No ALLOY 400 B 127 B 164 B 775 B 730 B 165 B 366 B 564 No ALLOY K-500 B 127 B 164 B 775 B 730 B 165 B 366 B 564 No Nickel 200 B 162 B 160 B 725 B 730 B 161 B 366 B 564 No ASME-koden är ASTM-koden med ett S före Ex: ASTM B 333 = ASME SB Sid 12

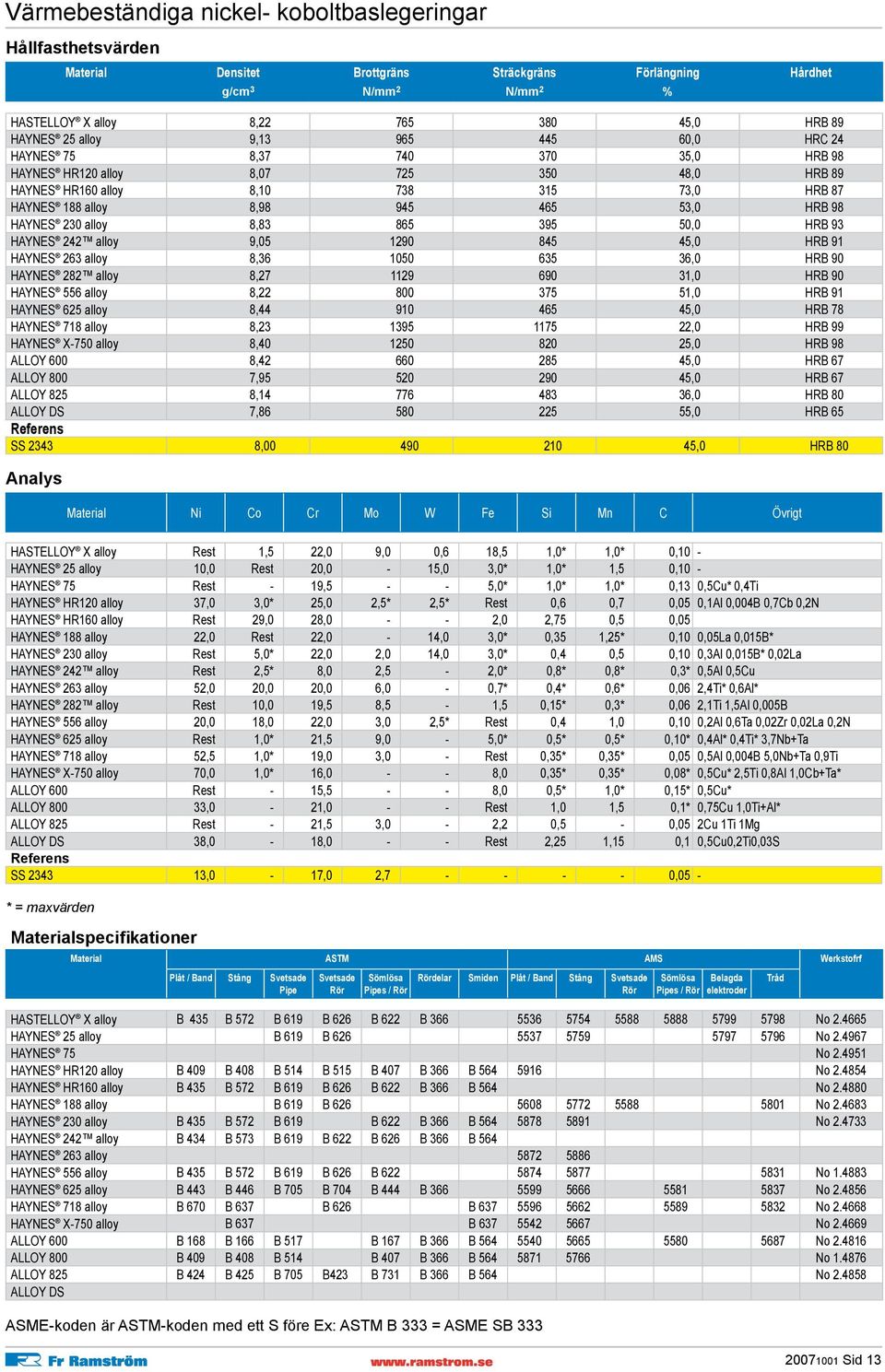

13 Värmebeständiga nickel- koboltbaslegeringar Hållfasthetsvärden Material Densitet Brottgräns Sträckgräns Förlängning Hårdhet g/cm 3 N/mm 2 N/mm 2 % HASTELLOY X alloy 8, ,0 HRB 89 HAYNES 25 alloy 9, ,0 HRC 24 HAYNES 75 8, ,0 HRB 98 HAYNES HR120 alloy 8, ,0 HRB 89 HAYNES HR160 alloy 8, ,0 HRB 87 HAYNES 188 alloy 8, ,0 HRB 98 HAYNES 230 alloy 8, ,0 HRB 93 HAYNES 242 alloy 9, ,0 HRB 91 HAYNES 263 alloy 8, ,0 HRB 90 HAYNES 282 alloy 8, ,0 HRB 90 HAYNES 556 alloy 8, ,0 HRB 91 HAYNES 625 alloy 8, ,0 HRB 78 HAYNES 718 alloy 8, ,0 HRB 99 HAYNES X-750 alloy 8, ,0 HRB 98 ALLOY 600 8, ,0 HRB 67 ALLOY 800 7, ,0 HRB 67 ALLOY 825 8, ,0 HRB 80 ALLOY DS 7, ,0 HRB 65 Referens SS , ,0 HRB 80 Analys Material Ni Co Cr Mo W Fe Si Mn C Övrigt HASTELLOY X alloy Rest 1,5 22,0 9,0 0,6 18,5 1,0* 1,0* 0,10 - HAYNES 25 alloy 10,0 Rest 20,0-15,0 3,0* 1,0* 1,5 0,10 - HAYNES 75 Rest - 19, ,0* 1,0* 1,0* 0,13 0,5Cu* 0,4Ti HAYNES HR120 alloy 37,0 3,0* 25,0 2,5* 2,5* Rest 0,6 0,7 0,05 0,1Al 0,004B 0,7Cb 0,2N HAYNES HR160 alloy Rest 29,0 28, ,0 2,75 0,5 0,05 HAYNES 188 alloy 22,0 Rest 22,0-14,0 3,0* 0,35 1,25* 0,10 0,05La 0,015B* HAYNES 230 alloy Rest 5,0* 22,0 2,0 14,0 3,0* 0,4 0,5 0,10 0,3Al 0,015B* 0,02La HAYNES 242 alloy Rest 2,5* 8,0 2,5-2,0* 0,8* 0,8* 0,3* 0,5Al 0,5Cu HAYNES 263 alloy 52,0 20,0 20,0 6,0-0,7* 0,4* 0,6* 0,06 2,4Ti* 0,6Al* HAYNES 282 alloy Rest 10,0 19,5 8,5-1,5 0,15* 0,3* 0,06 2,1Ti 1,5Al 0,005B HAYNES 556 alloy 20,0 18,0 22,0 3,0 2,5* Rest 0,4 1,0 0,10 0,2Al 0,6Ta 0,02Zr 0,02La 0,2N HAYNES 625 alloy Rest 1,0* 21,5 9,0-5,0* 0,5* 0,5* 0,10* 0,4Al* 0,4Ti* 3,7Nb+Ta HAYNES 718 alloy 52,5 1,0* 19,0 3,0 - Rest 0,35* 0,35* 0,05 0,5Al 0,004B 5,0Nb+Ta 0,9Ti HAYNES X-750 alloy 70,0 1,0* 16, ,0 0,35* 0,35* 0,08* 0,5Cu* 2,5Ti 0,8Al 1,0Cb+Ta* ALLOY 600 Rest - 15, ,0 0,5* 1,0* 0,15* 0,5Cu* ALLOY ,0-21,0 - - Rest 1,0 1,5 0,1* 0,75Cu 1,0Ti+Al* ALLOY 825 Rest - 21,5 3,0-2,2 0,5-0,05 2Cu 1Ti 1Mg ALLOY DS 38,0-18,0 - - Rest 2,25 1,15 0,1 0,5Cu0,2Ti0,03S Referens SS ,0-17,0 2, ,05 - * = maxvärden Materialspecifikationer Material ASTM AMS Werkstofrf Plåt / Band Stång Svetsade Pipe Svetsade Rör Sömlösa Pipes / Rör Rördelar Smiden Plåt / Band Stång Svetsade Rör Sömlösa Pipes / Rör Belagda elektroder HASTELLOY X alloy B 435 B 572 B 619 B 626 B 622 B No HAYNES 25 alloy B 619 B No HAYNES 75 No HAYNES HR120 alloy B 409 B 408 B 514 B 515 B 407 B 366 B No HAYNES HR160 alloy B 435 B 572 B 619 B 626 B 622 B 366 B 564 No HAYNES 188 alloy B 619 B No HAYNES 230 alloy B 435 B 572 B 619 B 622 B 366 B No HAYNES 242 alloy B 434 B 573 B 619 B 622 B 626 B 366 B 564 HAYNES 263 alloy HAYNES 556 alloy B 435 B 572 B 619 B 626 B No HAYNES 625 alloy B 443 B 446 B 705 B 704 B 444 B No HAYNES 718 alloy B 670 B 637 B 626 B No HAYNES X-750 alloy B 637 B No ALLOY 600 B 168 B 166 B 517 B 167 B 366 B No ALLOY 800 B 409 B 408 B 514 B 407 B 366 B No ALLOY 825 B 424 B 425 B 705 B423 B 731 B 366 B 564 No ALLOY DS ASME-koden är ASTM-koden med ett S före Ex: ASTM B 333 = ASME SB 333 Tråd Sid 13

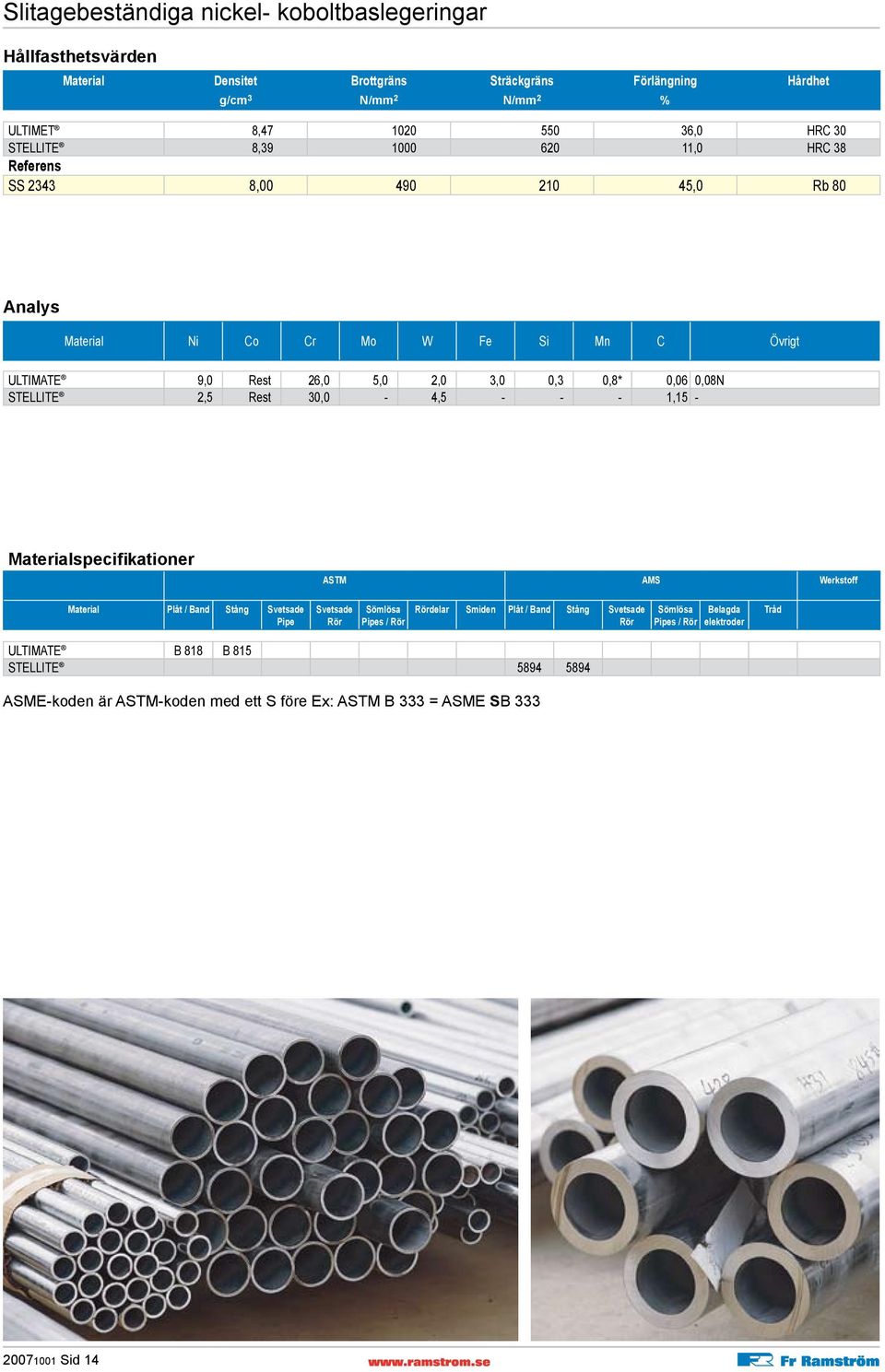

14 Slitagebeständiga nickel- koboltbaslegeringar Hållfasthetsvärden Material Densitet Brottgräns Sträckgräns Förlängning Hårdhet g/cm 3 N/mm 2 N/mm 2 % ULTIMET 8, ,0 HRC 30 STELLITE 8, ,0 HRC 38 Referens SS , ,0 Rb 80 Analys Material Ni Co Cr Mo W Fe Si Mn C Övrigt ULTIMATE 9,0 Rest 26,0 5,0 2,0 3,0 0,3 0,8* 0,06 0,08N STELLITE 2,5 Rest 30,0-4, ,15 - Materialspecifikationer ASTM AMS Werkstoff Material Plåt / Band Stång Svetsade Pipe Svetsade Rör Sömlösa Pipes / Rör Rördelar Smiden Plåt / Band Stång Svetsade Rör Sömlösa Pipes / Rör Belagda elektroder Tråd ULTIMATE B 818 B 815 STELLITE ASME-koden är ASTM-koden med ett S före Ex: ASTM B 333 = ASME SB Sid 14

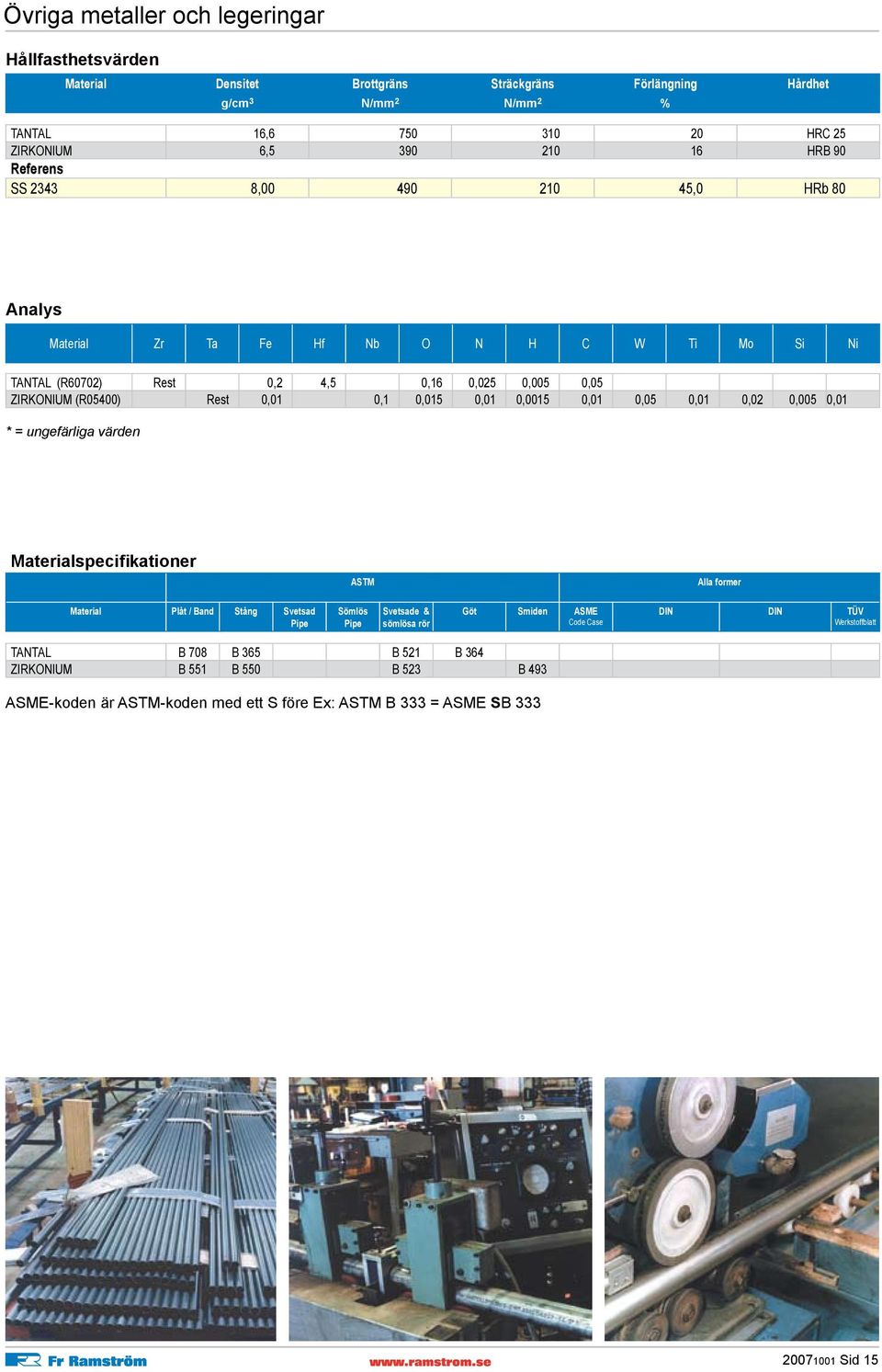

15 Övriga metaller och legeringar Hållfasthetsvärden Material Densitet Brottgräns Sträckgräns Förlängning Hårdhet g/cm 3 N/mm 2 N/mm 2 % TANTAL 16, HRC 25 ZIRKONIUM 6, HRB 90 Referens SS , ,0 HRb 80 Analys Material Zr Ta Fe Hf Nb O N H C W Ti Mo Si Ni TANTAL (R60702) Rest 0,2 4,5 0,16 0,025 0,005 0,05 ZIRKONIUM (R05400) Rest 0,01 0,1 0,015 0,01 0,0015 0,01 0,05 0,01 0,02 0,005 0,01 * = ungefärliga värden Materialspecifikationer ASTM Alla former Material Plåt / Band Stång Svetsad Pipe Sömlös Pipe Svetsade & sömlösa rör Göt Smiden ASME Code Case DIN DIN TÜV Werkstoffblatt TANTAL B 708 B 365 B 521 B 364 ZIRKONIUM B 551 B 550 B 523 B 493 ASME-koden är ASTM-koden med ett S före Ex: ASTM B 333 = ASME SB Sid 15

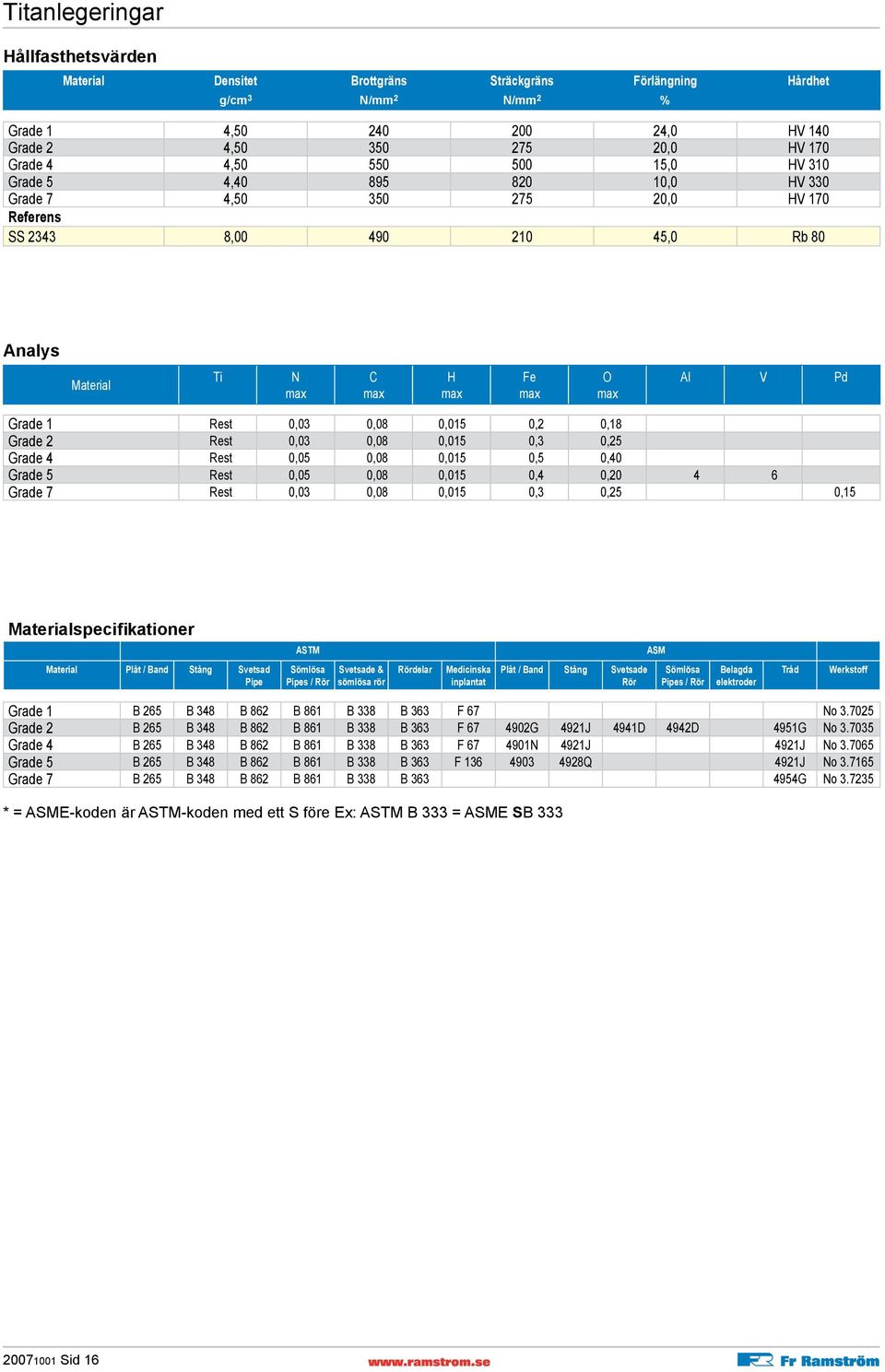

16 Titanlegeringar Hållfasthetsvärden Material Densitet Brottgräns Sträckgräns Förlängning Hårdhet g/cm 3 N/mm 2 N/mm 2 % Grade 1 4, ,0 HV 140 Grade 2 4, ,0 HV 170 Grade 4 4, ,0 HV 310 Grade 5 4, ,0 HV 330 Grade 7 4, ,0 HV 170 Referens SS , ,0 Rb 80 Analys Material Ti N max C max H max Fe max O max Al V Pd Grade 1 Rest 0,03 0,08 0,015 0,2 0,18 Grade 2 Rest 0,03 0,08 0,015 0,3 0,25 Grade 4 Rest 0,05 0,08 0,015 0,5 0,40 Grade 5 Rest 0,05 0,08 0,015 0,4 0, Grade 7 Rest 0,03 0,08 0,015 0,3 0,25 0,15 Materialspecifikationer ASTM ASM Material Plåt / Band Stång Svetsad Pipe Sömlösa Pipes / Rör Svetsade & sömlösa rör Rördelar Medicinska inplantat Plåt / Band Stång Svetsade Rör Sömlösa Pipes / Rör Belagda elektroder Tråd Werkstoff Grade 1 B 265 B 348 B 862 B 861 B 338 B 363 F 67 No Grade 2 B 265 B 348 B 862 B 861 B 338 B 363 F G 4921J 4941D 4942D 4951G No Grade 4 B 265 B 348 B 862 B 861 B 338 B 363 F N 4921J 4921J No Grade 5 B 265 B 348 B 862 B 861 B 338 B 363 F Q 4921J No Grade 7 B 265 B 348 B 862 B 861 B 338 B G No * = ASME-koden är ASTM-koden med ett S före Ex: ASTM B 333 = ASME SB Sid 16

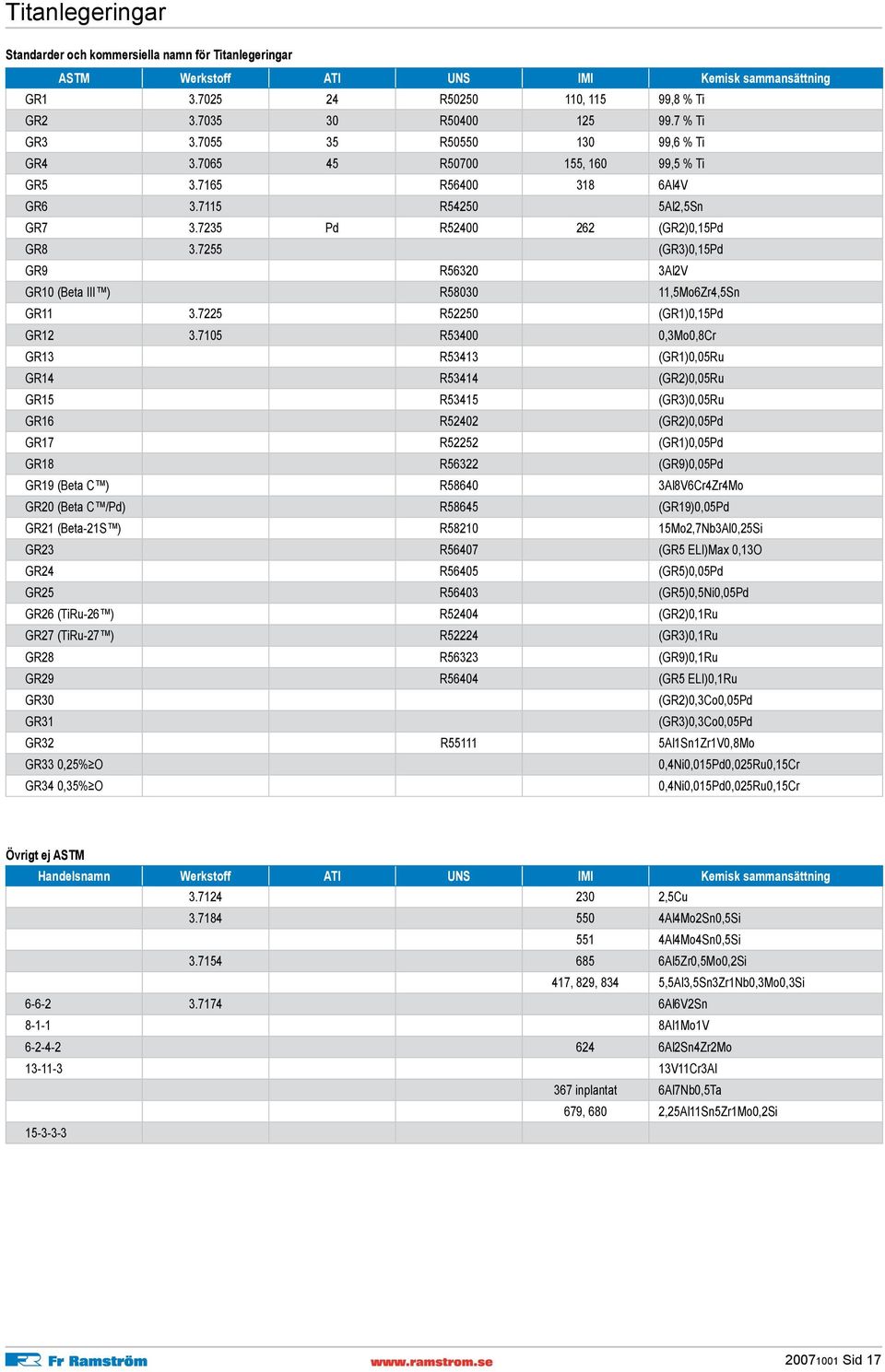

17 Titanlegeringar Standarder och kommersiella namn för Titanlegeringar ASTM Werkstoff ATI UNS IMI Kemisk sammansättning GR R , ,8 % Ti GR R % Ti GR R ,6 % Ti GR R , ,5 % Ti GR R Al4V GR R Al2,5Sn GR Pd R (GR2)0,15Pd GR (GR3)0,15Pd GR9 R Al2V GR10 (Beta III ) R ,5Mo6Zr4,5Sn GR R52250 (GR1)0,15Pd GR R ,3Mo0,8Cr GR13 R53413 (GR1)0,05Ru GR14 R53414 (GR2)0,05Ru GR15 R53415 (GR3)0,05Ru GR16 R52402 (GR2)0,05Pd GR17 R52252 (GR1)0,05Pd GR18 R56322 (GR9)0,05Pd GR19 (Beta C ) R Al8V6Cr4Zr4Mo GR20 (Beta C /Pd) R58645 (GR19)0,05Pd GR21 (Beta-21S ) R Mo2,7Nb3Al0,25Si GR23 R56407 (GR5 ELI)Max 0,13O GR24 R56405 (GR5)0,05Pd GR25 R56403 (GR5)0,5Ni0,05Pd GR26 (TiRu-26 ) R52404 (GR2)0,1Ru GR27 (TiRu-27 ) R52224 (GR3)0,1Ru GR28 R56323 (GR9)0,1Ru GR29 R56404 (GR5 ELI)0,1Ru GR30 (GR2)0,3Co0,05Pd GR31 (GR3)0,3Co0,05Pd GR32 R Al1Sn1Zr1V0,8Mo GR33 0,25% O 0,4Ni0,015Pd0,025Ru0,15Cr GR34 0,35% O 0,4Ni0,015Pd0,025Ru0,15Cr Övrigt ej ASTM Handelsnamn Werkstoff ATI UNS IMI Kemisk sammansättning ,5Cu Al4Mo2Sn0,5Si 551 4Al4Mo4Sn0,5Si Al5Zr0,5Mo0,2Si 417, 829, 834 5,5Al3,5Sn3Zr1Nb0,3Mo0,3Si Al6V2Sn Al1Mo1V Al2Sn4Zr2Mo V11Cr3Al 367 inplantat 6Al7Nb0,5Ta 679, 680 2,25Al11Sn5Zr1Mo0,2Si Sid 17

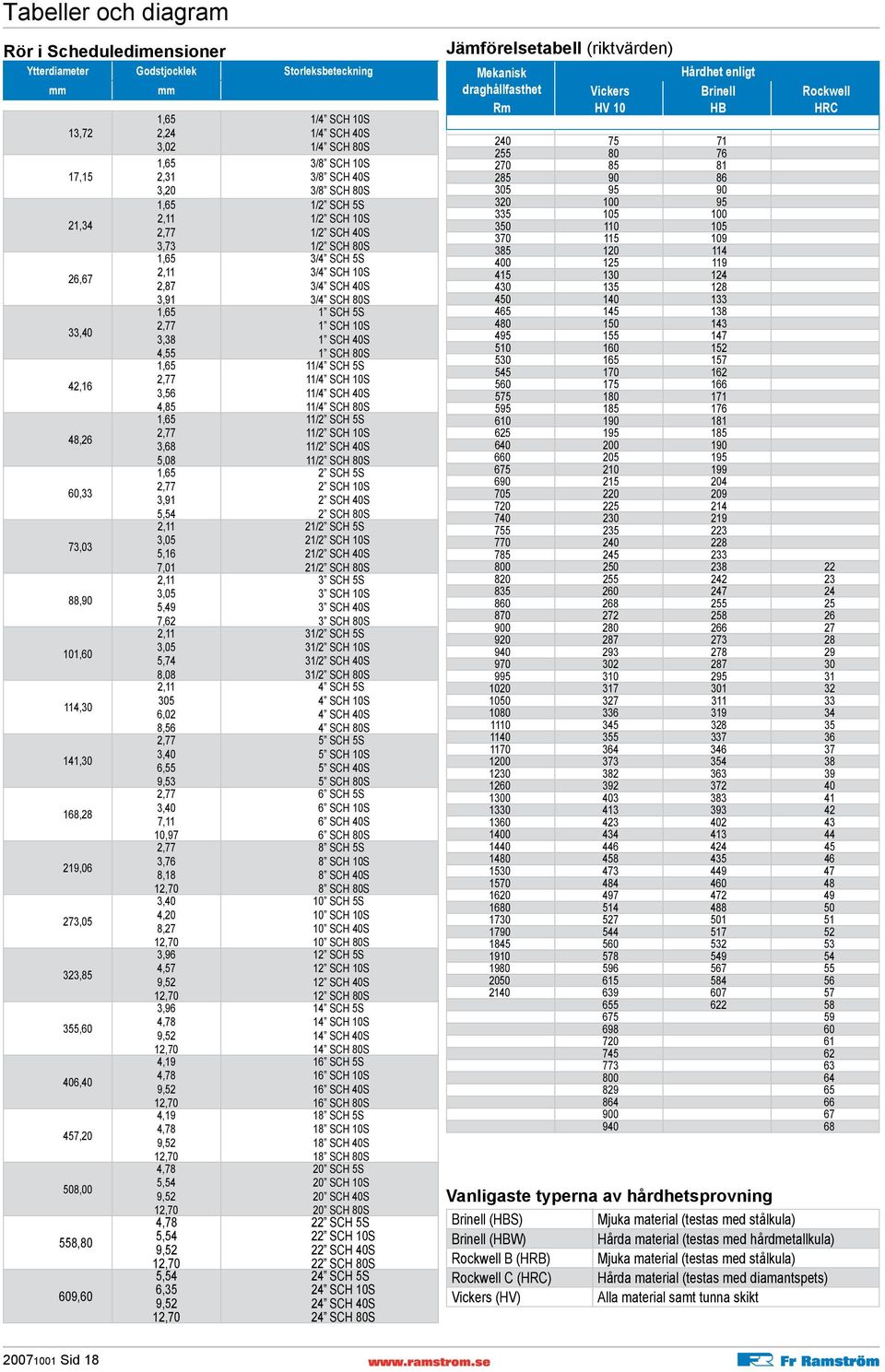

18 Tabeller och diagram Rör i Scheduledimensioner Ytterdiameter Godstjocklek Storleksbeteckning mm 13,72 17,15 21,34 26,67 33,40 42,16 48,26 60,33 73,03 88,90 101,60 114,30 141,30 168,28 219,06 273,05 323,85 355,60 406,40 457,20 508,00 558,80 609,60 mm 1,65 2,24 3,02 1,65 2,31 3,20 1,65 2,11 2,77 3,73 1,65 2,11 2,87 3,91 1,65 2,77 3,38 4,55 1,65 2,77 3,56 4,85 1,65 2,77 3,68 5,08 1,65 2,77 3,91 5,54 2,11 3,05 5,16 7,01 2,11 3,05 5,49 7,62 2,11 3,05 5,74 8,08 2, ,02 8,56 2,77 3,40 6,55 9,53 2,77 3,40 7,11 10,97 2,77 3,76 8,18 12,70 3,40 4,20 8,27 12,70 3,96 4,57 9,52 12,70 3,96 4,78 9,52 12,70 4,19 4,78 9,52 12,70 4,19 4,78 9,52 12,70 4,78 5,54 9,52 12,70 4,78 5,54 9,52 12,70 5,54 6,35 9,52 12,70 1/4 SCH 10S 1/4 SCH 40S 1/4 SCH 80S 3/8 SCH 10S 3/8 SCH 40S 3/8 SCH 80S 1/2 SCH 5S 1/2 SCH 10S 1/2 SCH 40S 1/2 SCH 80S 3/4 SCH 5S 3/4 SCH 10S 3/4 SCH 40S 3/4 SCH 80S 1 SCH 5S 1 SCH 10S 1 SCH 40S 1 SCH 80S 11/4 SCH 5S 11/4 SCH 10S 11/4 SCH 40S 11/4 SCH 80S 11/2 SCH 5S 11/2 SCH 10S 11/2 SCH 40S 11/2 SCH 80S 2 SCH 5S 2 SCH 10S 2 SCH 40S 2 SCH 80S 21/2 SCH 5S 21/2 SCH 10S 21/2 SCH 40S 21/2 SCH 80S 3 SCH 5S 3 SCH 10S 3 SCH 40S 3 SCH 80S 31/2 SCH 5S 31/2 SCH 10S 31/2 SCH 40S 31/2 SCH 80S 4 SCH 5S 4 SCH 10S 4 SCH 40S 4 SCH 80S 5 SCH 5S 5 SCH 10S 5 SCH 40S 5 SCH 80S 6 SCH 5S 6 SCH 10S 6 SCH 40S 6 SCH 80S 8 SCH 5S 8 SCH 10S 8 SCH 40S 8 SCH 80S 10 SCH 5S 10 SCH 10S 10 SCH 40S 10 SCH 80S 12 SCH 5S 12 SCH 10S 12 SCH 40S 12 SCH 80S 14 SCH 5S 14 SCH 10S 14 SCH 40S 14 SCH 80S 16 SCH 5S 16 SCH 10S 16 SCH 40S 16 SCH 80S 18 SCH 5S 18 SCH 10S 18 SCH 40S 18 SCH 80S 20 SCH 5S 20 SCH 10S 20 SCH 40S 20 SCH 80S 22 SCH 5S 22 SCH 10S 22 SCH 40S 22 SCH 80S 24 SCH 5S 24 SCH 10S 24 SCH 40S 24 SCH 80S Jämförelsetabell (riktvärden) Mekanisk draghållfasthet Hårdhet enligt Vickers Brinell Rockwell Rm HV 10 HB HRC N/mm Vanligaste typerna av hårdhetsprovning Brinell (HBS) Mjuka material (testas med stålkula) Brinell (HBW) Hårda material (testas med hårdmetallkula) Rockwell B (HRB) Mjuka material (testas med stålkula) Rockwell C (HRC) Hårda material (testas med diamantspets) Vickers (HV) Alla material samt tunna skikt Sid 18

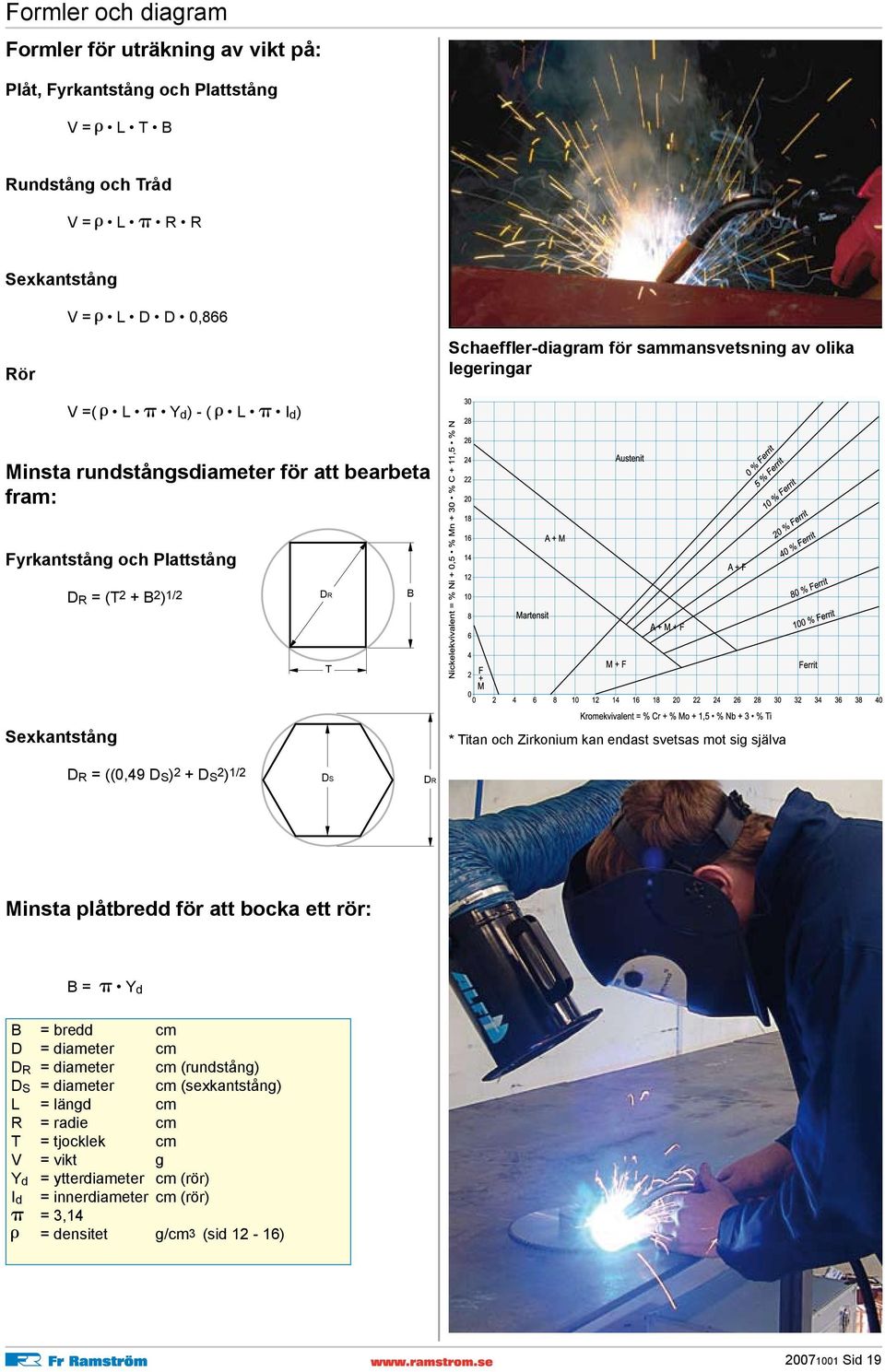

19 Formler och diagram Formler för uträkning av vikt på: Plåt, Fyrkantstång och Plattstång V = L T B Rundstång och Tråd V = L R R Sexkantstång V = L D D 0,866 Rör Schaeffler-diagram för sammansvetsning av olika legeringar V =( L Y d ) - ( L I d ) Minsta rundstångsdiameter för att bearbeta fram: Fyrkantstång och Plattstång D R = (T 2 + B 2 ) 1/2 DR B T Sexkantstång * Titan och Zirkonium kan endast svetsas mot sig själva D R = ((0,49 D S ) 2 + D S 2) 1/2 DS DR Minsta plåtbredd för att bocka ett rör: B = Y d B = bredd cm D = diameter cm D R = diameter cm (rundstång) D S = diameter cm (sexkantstång) L = längd cm R = radie cm T = tjocklek cm V = vikt g Y d = ytterdiameter cm (rör) I d = innerdiameter cm (rör) = 3,14 = densitet g/cm3 (sid 12-16) Sid 19
