1 Mounting brackets for Z45/75, Z3NU 75 ZHZ 500/600, Z

2 Z 45/75 450/750 kgs lifts Truck model Tow hook approval/ dragkroksgodkännande 94/20/EC Citroen Jumper Fiat Ducato Peugeot Boxer European chassis Year of design 2007 > Old design New design Short overhang Long overhang 56095TL 57336TL 57337TL Ford Transit < > With extension/ Med förlängning With extension/ Med förlängning Yes No Yes No L4 L1, L2 & L TL 53649TL 74215TL 53649TL Canter Fuso 53642TL Iveco Daily Adapt for tow hook / Anpassad för dragkrok No Yes only for 3.5 ton trucks 53642TL 56418TL Mercedes Sprinter Crafter > Weight kgs L1 L2 L TL 75038TL spec short body 53932TL 53926TL 53898TL 56015TL Crafter > TL 76759TL Renault Master Opel Movano Nissan NV400 < > 53650TL 57378TL Renault Maxity Renault Mascot Nissan Cabstar Isuzu N & F Recommended 53642TL 53650TL 57411TL 2

3 Z 45/75 450/750 kgs lifts Tow hook approval / dragkroksgodkännande 94/20/EC Toyota Dyna model 100 & Overhang Long (1700 mm) Short (1020 mm) 56233TL 53650TL 53642TL T6 Only for Swedish Floby bodies 75124TL 75119TL Always check the body building instruction from the truck supplier. Kontrollera alltid påbyggaranvisningarna från lastbilstillverkaren. Vid luftfjädring kontakta säljare. 3

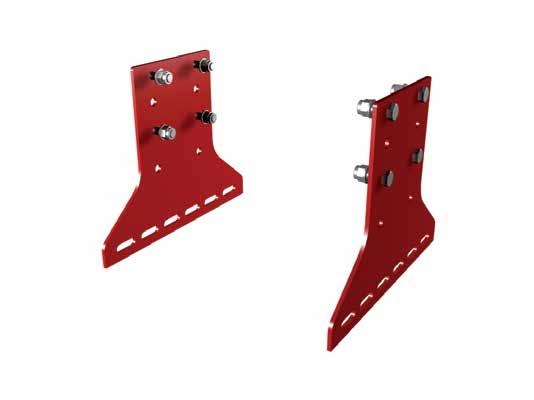

4 Mounting brackets Z 45/75 Universal bracket Canter Fuso / Iveco Daily exept tow hook Art. No: 53642TL European chassis Citroen Jumper / Fiat Ducato / Peugeot Boxer Art. No: 56095TL European chassis vertical Citroen Jumper, Fiat Ducato, Peugeot Boxer Short overhang or long overhang with long body. Art. No: 57336TL European chassis horizontal Citroen Jumper, Fiat Ducato, Peugeot Boxer Long overhang Art. No: 57337TL Ford Transit 330/350, 260/300 Without Ford extension Art. No: 53649TL Ford Transit 330/350, 260/300 With Ford extension 2013 Art. No: 53646TL Ford Transit L Art. No: 74215TL Iveco with tow hook (for 3.5 ton) Art. No: Only reinforcement kit Art. No: 71232TL VW Crafter Art. No: 76758TL VW Crafter Art. No: 76759TL 4

5 Mounting brackets Z 45/75 MB Sprinter 300 / VW Crafter Wheelbase 3250 Art. No: 56784TL MB Sprinter 300 / VW Crafter Wheelbase Single cab, double cab Art. No: 53932TL MB Sprinter 300 / VW Crafter Wheelbase Single cab, double cab Art. No: 53926TL MB Sprinter 500 / VW Crafter Wheelbase Double wheel Art. No: 53898TL MB Sprinter 500 / VW Crafter Wheelbase Double wheel Art. No: 56015TL Renault Master / Opel Movano Nissan NV Art. No 57378TL Toyota Dyna 100, 150 Art. No: 56233TL Support plate for sub frame Art. No: 74213TL Universal bracket Art. No: 53650TL 5

6 Mounting brackets Z 45/75 Universal bracket for C frame Art. No: 57411TL T5 Only for Swedish Floby bodies Art. No: 53742TL T6 Only for Swedish Floby bodies Art. No: 75124TL T5 With spare wheel bracket Art. No: 56908TL T6 With spare wheel bracket Art. No: 75119TL 6

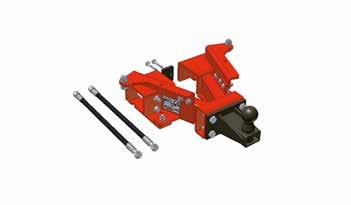

7 Tow hook for Z45 / 75 On the Z45/75 range it is often possible to install a tow hook. It is required however that the brackets which are installed on the vehicle chassis are approved and certified. Please refer to the latest version of the bracket tree to check whether the model you are interested is included. The lift and brackets must be installed according to ZEPRO s instructions in order for the approval to be valid. The weight of the trailer that is allowed may depend on the positioning of the tow hook. På Z 45/75 går det ofta att montera dragkrok. Kravet för att det ska vara tillåtet på en viss bilmodell är att chassifästena är godkända och certifierade för dragkrok. Lyften och dragkroken måste installeras efter ZEPRO:s monteringsanvisningar för att vara godkänd. Beroende på dragkrokens placering kan olika dragvikt erhållas. När man har underkörningsskydd så får man kapa upp det i mitten för att kunna montera dragkroken. Se monteringsanvisningarna för dragkrok om detta. Z ZN ZL Various components of the tow hook system The tow hook is delivered with a 50 mm ball as standard, however, it is possible to order a combi system with a 50 mm ball and pin. This shifts the ball centre 15 mm rearwards. For the ZN model only, ZEPRO can offer an extension. Delar till dragkroken Dragkroken levereras som standard med en 50 mm kula men går att komplettera med t ex en Duplex kula (kombikula) 50 mm kula + sprint. Denna flyttar kulans centrum 15 mm bakåt. För triplex - kontakta ZEPRO. Man kan även beställa en förhöjningsplåt som höjer kulans läge med 55 mm. Till ZN lyftar går det att beställa en förlängare som flyttar bak kulan 145 mm. 50mm ball 50mm ball and pin Duplex kula Extension plate Förhöjningsplåt Extension only for ZN Förlängare endast ZN Adapter Triplex Triplex 7

8 Z3NU 75, Z3NUW kgs lifts Truck model Canter Fuso 3,5 t 75003TL Fiat Ducato Peugeot Boxer Citroen Jumper 2007 > L1 - L TL Ford Transit L > L4 L1 L2 L3 L TL In progress In progress Iveco Daily TL Crafter TL Crafter OBS Z3NUW > 76596TL 4490 Mercedes Sprinter 3xx 2006 > 74376TL Renault Master Nissan NV400 Opel Movano Single wheels back 2010 > 74840TL 8

9 Mounting brackets Z3N Canter Fuso Art. No: 75003TL Fiat Ducato Peugeot Boxer Citroen Jumper Art. No: 75035TL Ford Transit L Art. No: 74819TL Iveco Daily Art. No: 74645TL VW Crafter 2017 Art. No: 76596TL Mercedes Sprinter och Crafter och Art. No: 74376TL Renault Master / Opel Movano Nissan NV Art. No: 74840TL 9

10 ZHZ 500 / /600 kgs lifts Truck model CitroënJumper/ Relay heavy Fiat Ducato Peugeot Boxer 2007 > L1, L2, L3 L TL 76013TL RWD In progress < FWD 73029TL Ford Transit 2013 > Ford Transit Custom Not allowed to be equipped with taillift 2014 > Jumbo RWD/FWD 4x4 FWD RWD 74914TL 75018TL Iveco Daily In progress Mercedes Sprinter Crafter 2006 > and 4600 Super Singel 3250 L1 L2 L3 L2 Overhang (mm) L In progress 73167TL 73169TL 73169TL 76801TL 76796TL 73169TL < 2010 FWD 74451TL Renault Master Opel Movano Nissan NV400/ Interstar 2010 > FWD RWD Only single wheels 74452TL 75236TL Crafter 2017 FWD 76745TL Crafter 2017 RWD/4WD 77132TL T5,T6 (Panel van) Not allowed to be equipped with taillift 10

11 Z kgs lift Truck model Mercedes Sprinter Mercedes Vario Weight kgs 5000 Model 600 & TL 56478TL Mercedes Atego Ford Transit Model 430, 460, 470 < 2014 With extension 2014 > With extension Yes No Yes No L4 L1, L2, L TL 56480TL 56477TL 75046TL 56477TL Crafter Renault Mascott Weight kgs 5000 Model 5t, 5,5t & 6,5t 56479TL 56478TL Renault Midlum Renault Maxity Nissan Cabstar Nissan Atleon Iveco Daily Canter Fuso Modell 40C, 50C, 65C & Iveco Eurocargo MAN TGL Isuzu N-Serie Model N50, N62 & Isuzu F-serie DAF LF Toyota Dyna Model 200 Crafter Weight kgs 5000 In progress Andra bilar med C-ram Always check the body building instruction from the truck supplier. Maximum 12 tons. Kontrollera alltid påbyggaranvisningen från lastbilstillverkaren. Z 100 underkörningsskydd är bara godkänt för montering på bilar upp till 12 ton. 11
