1 Komprimatorer Kundanpassade lösningar för en miljövänlig vardag

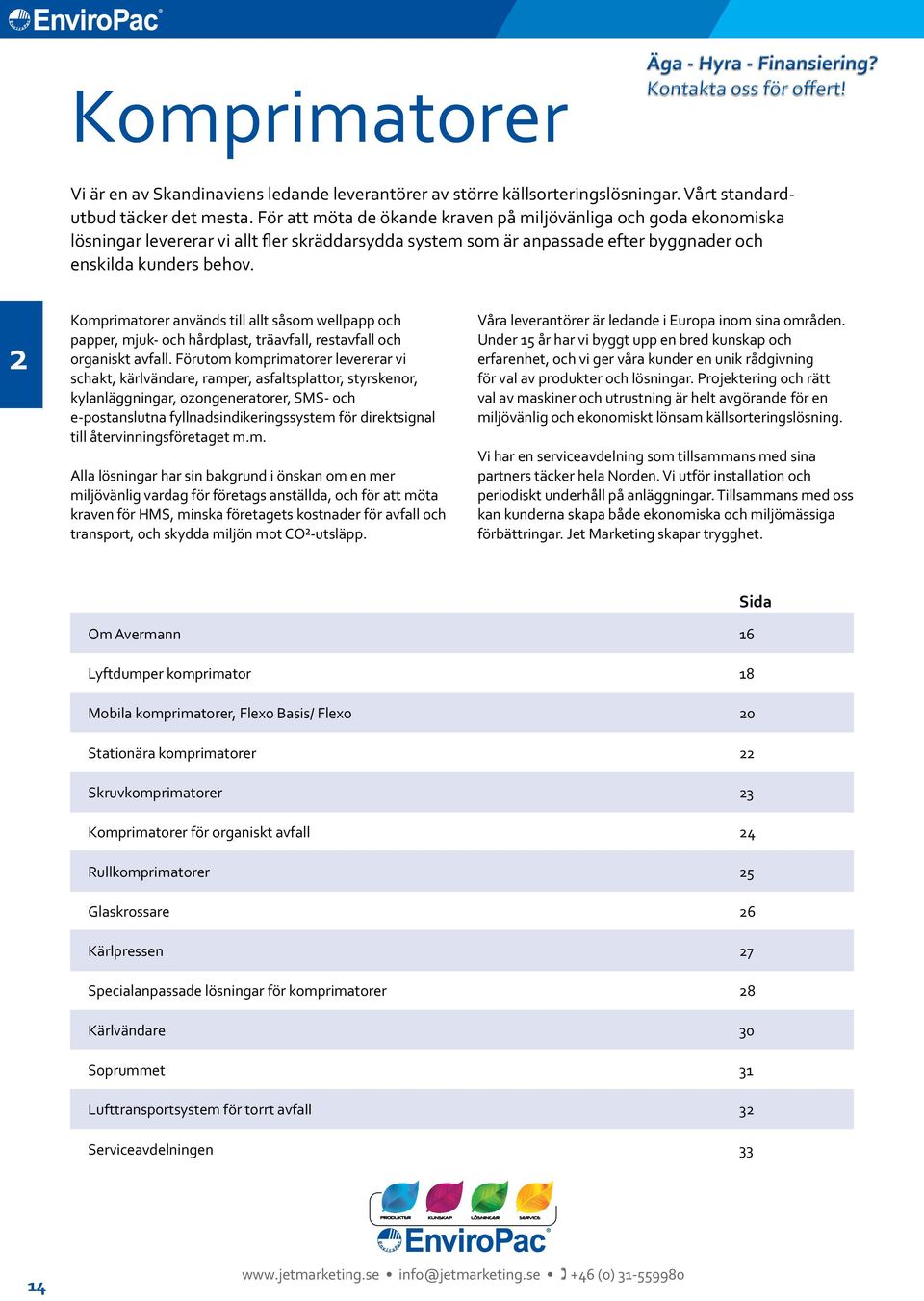

2 Komprimatorer Äga - Hyra - Finansiering? Kontakta oss för offert! 1 Vi är en av Skandinaviens ledande leverantörer av större källsorteringslösningar. Vårt standardutbud täcker det mesta. För att möta de ökande kraven på miljövänliga och goda ekonomiska lösningar levererar vi allt fler skräddarsydda system som är anpassade efter byggnader och enskilda kunders behov. Komprimatorer används till allt såsom wellpapp och papper, mjuk- och hårdplast, träavfall, restavfall och organiskt avfall. Förutom komprimatorer levererar vi schakt, kärlvändare, ramper, asfaltsplattor, styrskenor, kylanläggningar, ozongeneratorer, SMS- och e-postanslutna fyllnadsindikeringssystem för direktsignal till återvinningsföretaget m.m. Alla lösningar har sin bakgrund i önskan om en mer miljövänlig vardag för företags anställda, och för att möta kraven för HMS, minska företagets kostnader för avfall och transport, och skydda miljön mot CO²-utsläpp. Våra leverantörer är ledande i Europa inom sina områden. Under 15 år har vi byggt upp en bred kunskap och erfarenhet, och vi ger våra kunder en unik rådgivning för val av produkter och lösningar. Projektering och rätt val av maskiner och utrustning är helt avgörande för en miljövänlig och ekonomiskt lönsam källsorteringslösning. Vi har en serviceavdelning som tillsammans med sina partners täcker hela Norden. Vi utför installation och periodiskt underhåll på anläggningar. Tillsammans med oss kan kunderna skapa både ekonomiska och miljömässiga förbättringar. Jet Marketing skapar trygghet. Sida Om Avermann 16 Lyftdumper komprimator 18 Mobila komprimatorer, Flexo Basis/ Flexo 0 Stationära komprimatorer Skruvkomprimatorer 3 Komprimatorer för organiskt avfall 4 Rullkomprimatorer 5 Glaskrossare 6 Kärlpressen 7 Specialanpassade lösningar för komprimatorer 8 Kärlvändare 30 Soprummet 31 Lufttransportsystem för torrt avfall 3 Serviceavdelningen 33 PRODUKTER KUNSKAP LÖSNINGER SERVICE 14

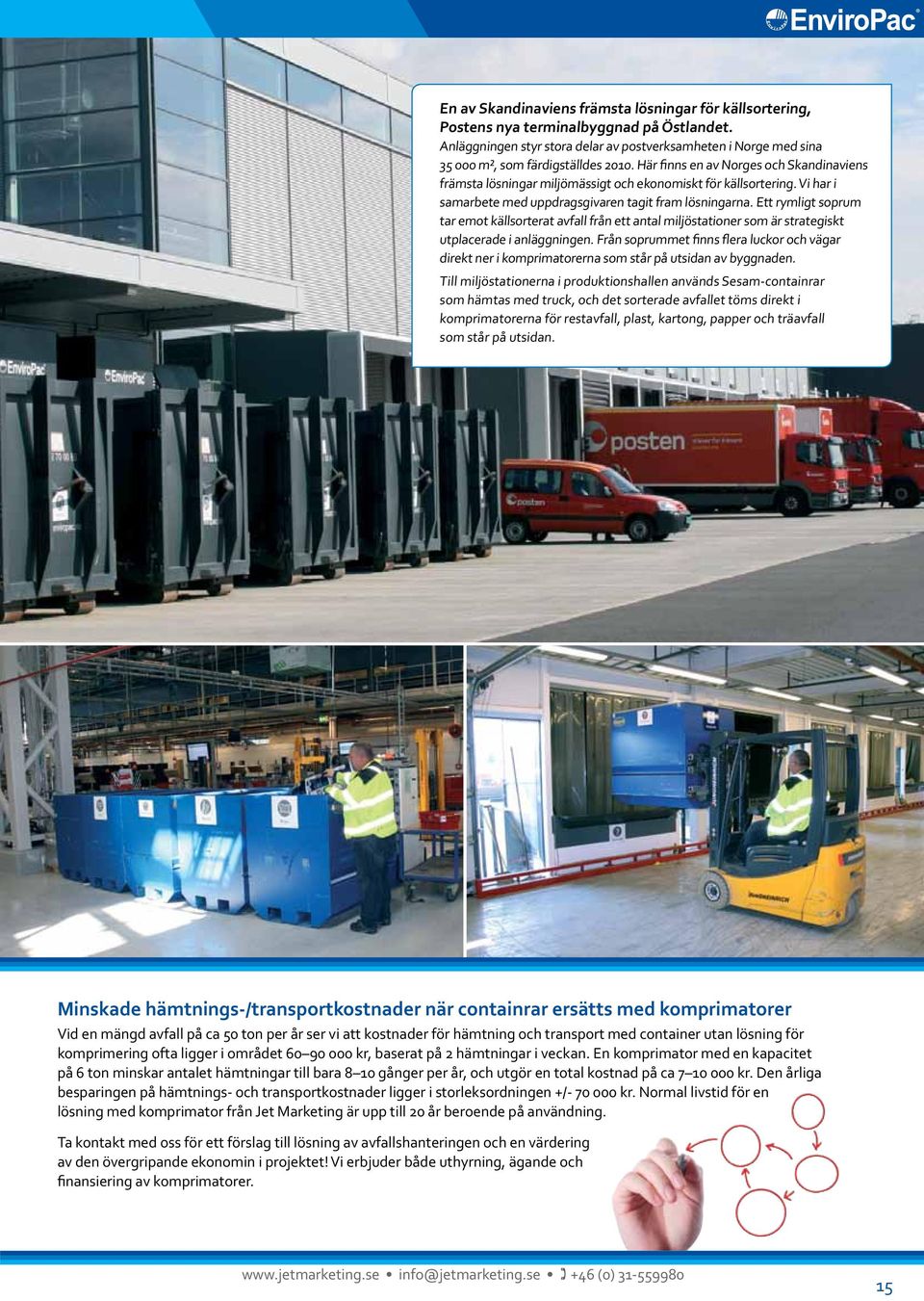

3 En av Skandinaviens främsta lösningar för källsortering, Postens nya terminalbyggnad på Östlandet. Anläggningen styr stora delar av postverksamheten i Norge med sina m², som färdigställdes 010. Här finns en av Norges och Skandinaviens främsta lösningar miljömässigt och ekonomiskt för källsortering. Vi har i samarbete med uppdragsgivaren tagit fram lösningarna. Ett rymligt soprum tar emot källsorterat avfall från ett antal miljöstationer som är strategiskt utplacerade i anläggningen. Från soprummet finns flera luckor och vägar direkt ner i komprimatorerna som står på utsidan av byggnaden. Till miljöstationerna i produktionshallen används Sesam-containrar som hämtas med truck, och det sorterade avfallet töms direkt i komprimatorerna för restavfall, plast, kartong, papper och träavfall som står på utsidan. Minskade hämtnings-/transportkostnader när containrar ersätts med komprimatorer Vid en mängd avfall på ca 50 ton per år ser vi att kostnader för hämtning och transport med container utan lösning för komprimering ofta ligger i området kr, baserat på hämtningar i veckan. En komprimator med en kapacitet på 6 ton minskar antalet hämtningar till bara 8 10 gånger per år, och utgör en total kostnad på ca kr. Den årliga besparingen på hämtnings- och transportkostnader ligger i storleksordningen +/ kr. Normal livstid för en lösning med komprimator från Jet Marketing är upp till 0 år beroende på användning. Ta kontakt med oss för ett förslag till lösning av avfallshanteringen och en värdering av den övergripande ekonomin i projektet! Vi erbjuder både uthyrning, ägande och finansiering av komprimatorer. 15

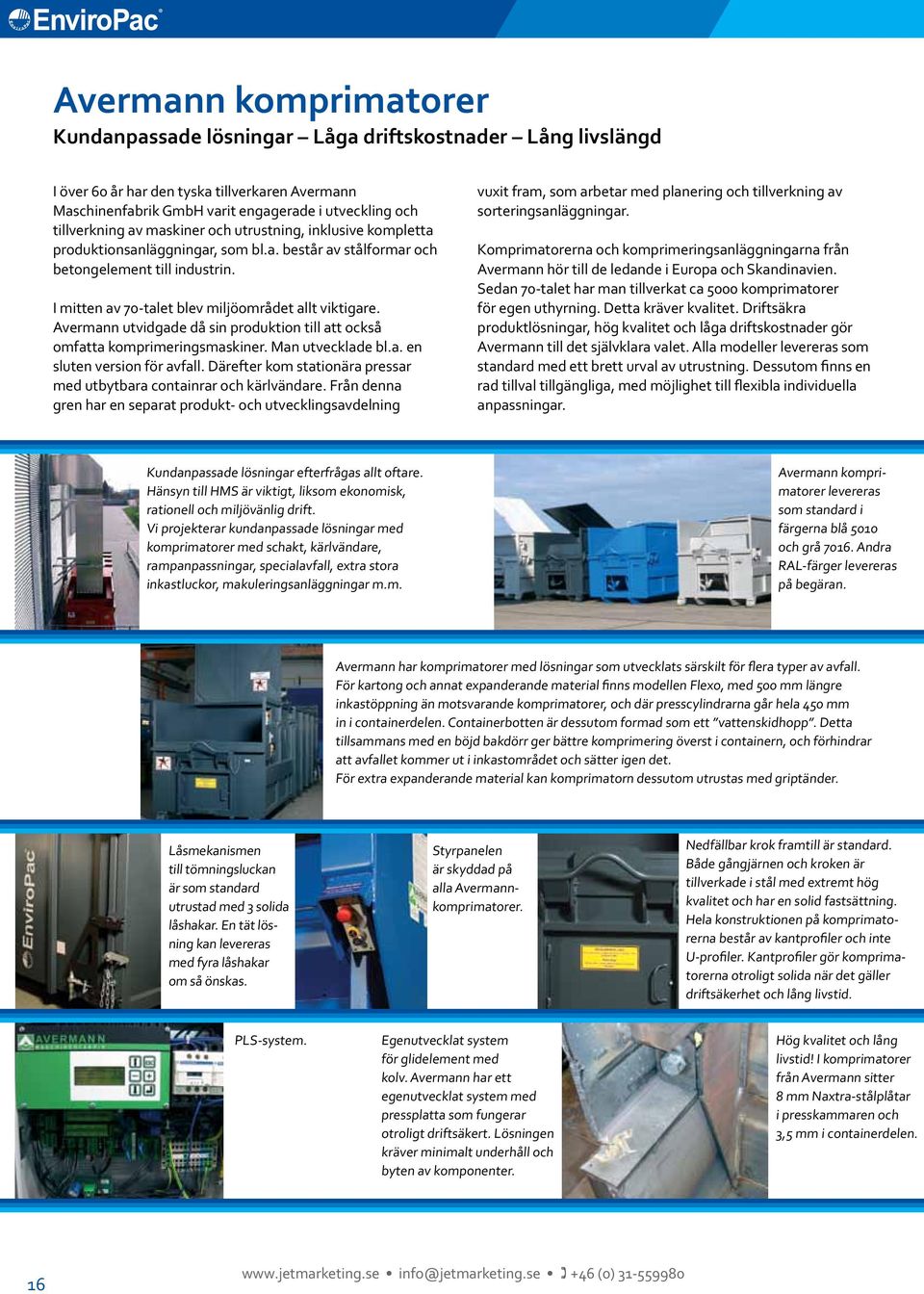

4 Avermann komprimatorer Kundanpassade lösningar Låga driftskostnader Lång livslängd I över 60 år har den tyska tillverkaren Avermann Maschinenfabrik GmbH varit engagerade i utveckling och tillverkning av maskiner och utrustning, inklusive kompletta produktionsanläggningar, som bl.a. består av stålformar och betongelement till industrin. I mitten av 70-talet blev miljöområdet allt viktigare. Avermann utvidgade då sin produktion till att också omfatta komprimeringsmaskiner. Man utvecklade bl.a. en sluten version för avfall. Därefter kom stationära pressar med utbytbara containrar och kärlvändare. Från denna gren har en separat produkt- och utvecklingsavdelning vuxit fram, som arbetar med planering och tillverkning av sorteringsanläggningar. Komprimatorerna och komprimeringsanläggningarna från Avermann hör till de ledande i Europa och Skandinavien. Sedan 70-talet har man tillverkat ca 5000 komprimatorer för egen uthyrning. Detta kräver kvalitet. Driftsäkra produktlösningar, hög kvalitet och låga driftskostnader gör Avermann till det självklara valet. Alla modeller levereras som standard med ett brett urval av utrustning. Dessutom finns en rad tillval tillgängliga, med möjlighet till flexibla individuella anpassningar. Kundanpassade lösningar efterfrågas allt oftare. Hänsyn till HMS är viktigt, liksom ekonomisk, rationell och miljövänlig drift. Vi projekterar kundanpassade lösningar med komprimatorer med schakt, kärlvändare, rampanpassningar, specialavfall, extra stora inkastluckor, makuleringsanläggningar m.m. Avermann komprimatorer levereras som standard i färgerna blå 5010 och grå Andra RAL-färger levereras på begäran. Avermann har komprimatorer med lösningar som utvecklats särskilt för flera typer av avfall. För kartong och annat expanderande material finns modellen Flexo, med 500 mm längre inkastöppning än motsvarande komprimatorer, och där presscylindrarna går hela 450 mm in i containerdelen. Containerbotten är dessutom formad som ett vattenskidhopp. Detta tillsammans med en böjd bakdörr ger bättre komprimering överst i containern, och förhindrar att avfallet kommer ut i inkastområdet och sätter igen det. För extra expanderande material kan komprimatorn dessutom utrustas med griptänder. Låsmekanismen till tömningsluckan är som standard ut rustad med 3 solida låshakar. En tät lösning kan levereras med fyra låshakar om så önskas. Styrpanelen är skyddad på alla Avermannkomprimatorer. Nedfällbar krok framtill är standard. Både gångjärnen och kroken är tillverkade i stål med extremt hög kvalitet och har en solid fastsättning. Hela konstruktionen på komprimatorerna består av kantprofiler och inte U-profiler. Kantprofiler gör komprimatorerna otroligt solida när det gäller driftsäkerhet och lång livstid. PLS-system. Egenutvecklat system för glidelement med kolv. Avermann har ett egenutvecklat system med pressplatta som fungerar otroligt driftsäkert. Lösningen kräver minimalt underhåll och byten av komponenter. Hög kvalitet och lång livstid! I komprimatorer från Avermann sitter 8 mm Naxtra-stålplåtar i presskammaren och 3,5 mm i containerdelen. 16

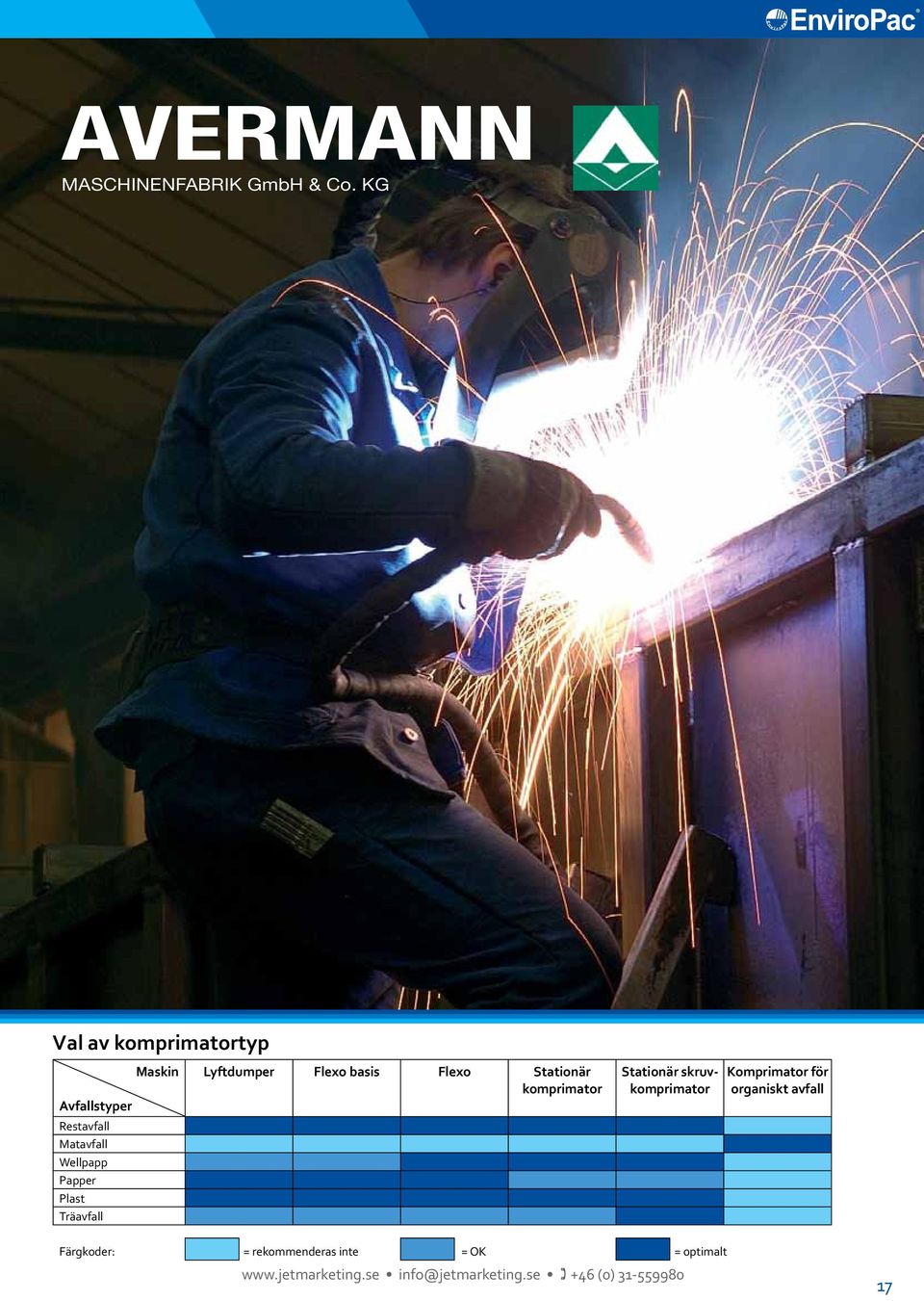

5 AVERMANN MASCHINENFABRIK GmbH & Co. KG Val av komprimatortyp Avfallstyper Restavfall Matavfall Wellpapp Papper Plast Träavfall Maskin Lyftdumper Flexo basis Flexo Stationär komprimator Stationär skruvkomprimator Komprimator för organiskt avfall Färgkoder: = rekommenderas inte = OK = optimalt 17

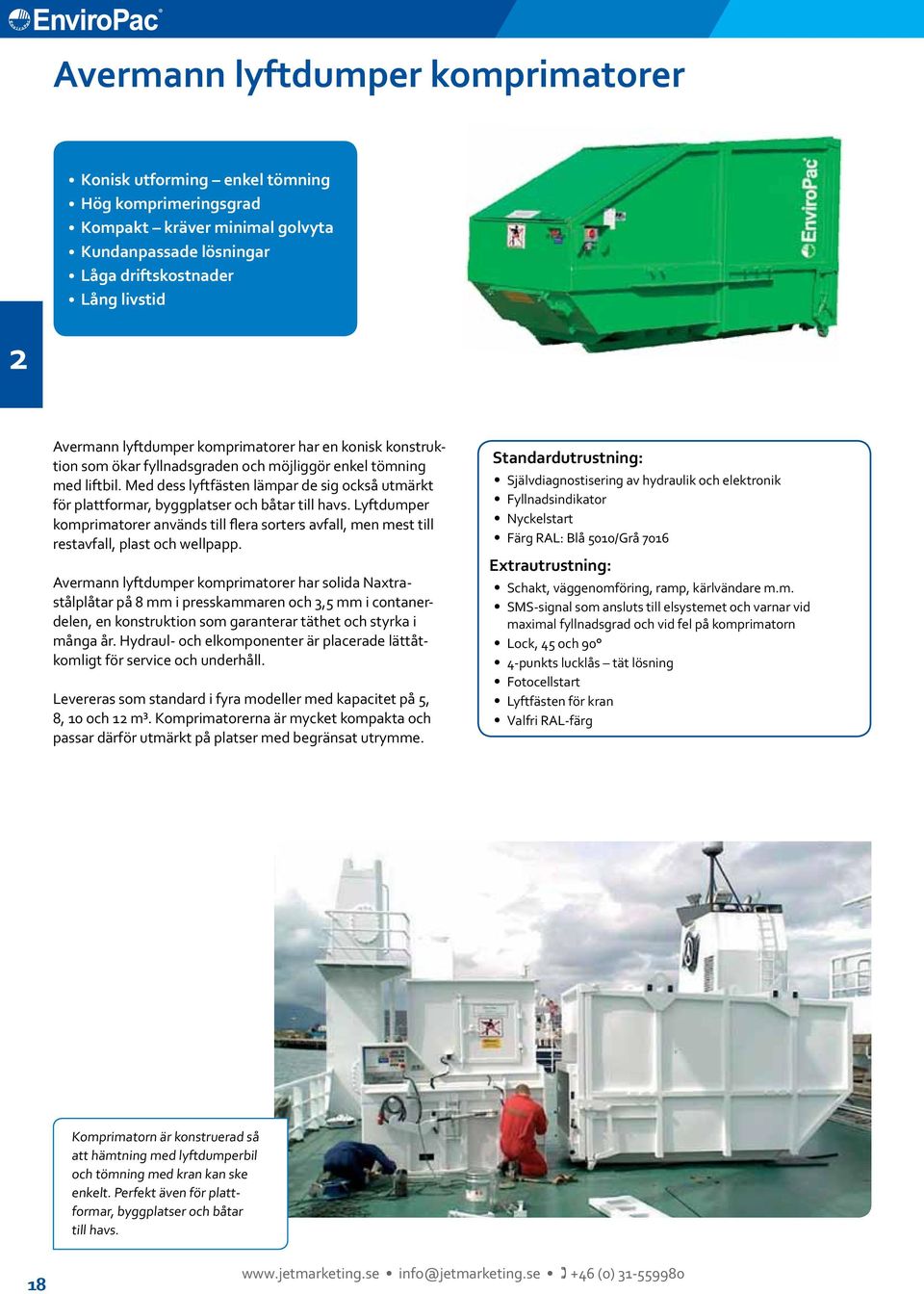

6 Avermann lyftdumper komprimatorer 1 Konisk utforming enkel tömning Hög komprimeringsgrad Kompakt kräver minimal golvyta Kundanpassade lösningar Låga driftskostnader Lång livstid Avermann lyftdumper komprimatorer har en konisk konstruktion som ökar fyllnadsgraden och möjliggör enkel tömning med liftbil. Med dess lyftfästen lämpar de sig också utmärkt för plattformar, byggplatser och båtar till havs. Lyftdumper komprimatorer används till flera sorters avfall, men mest till restavfall, plast och wellpapp. Avermann lyftdumper komprimatorer har solida Naxtrastålplåtar på 8 mm i presskammaren och 3,5 mm i contanerdelen, en konstruktion som garanterar täthet och styrka i många år. Hydraul- och elkomponenter är placerade lättåtkomligt för service och underhåll. Levereras som standard i fyra modeller med kapacitet på 5, 8, 10 och 1 m³. Komprimatorerna är mycket kompakta och passar därför utmärkt på platser med begränsat utrymme. Standardutrustning: Självdiagnostisering av hydraulik och elektronik Fyllnadsindikator Nyckelstart Färg RAL: Blå 5010/Grå 7016 Extrautrustning: Schakt, väggenomföring, ramp, kärlvändare m.m. SMS-signal som ansluts till elsystemet och varnar vid maximal fyllnadsgrad och vid fel på komprimatorn Lock, 45 och 90 4-punkts lucklås tät lösning Fotocellstart Lyftfästen för kran Valfri RAL-färg Komprimatorn är konstruerad så att hämtning med lyftdumperbil och tömning med kran kan ske enkelt. Perfekt även för plattformar, byggplatser och båtar till havs. 18

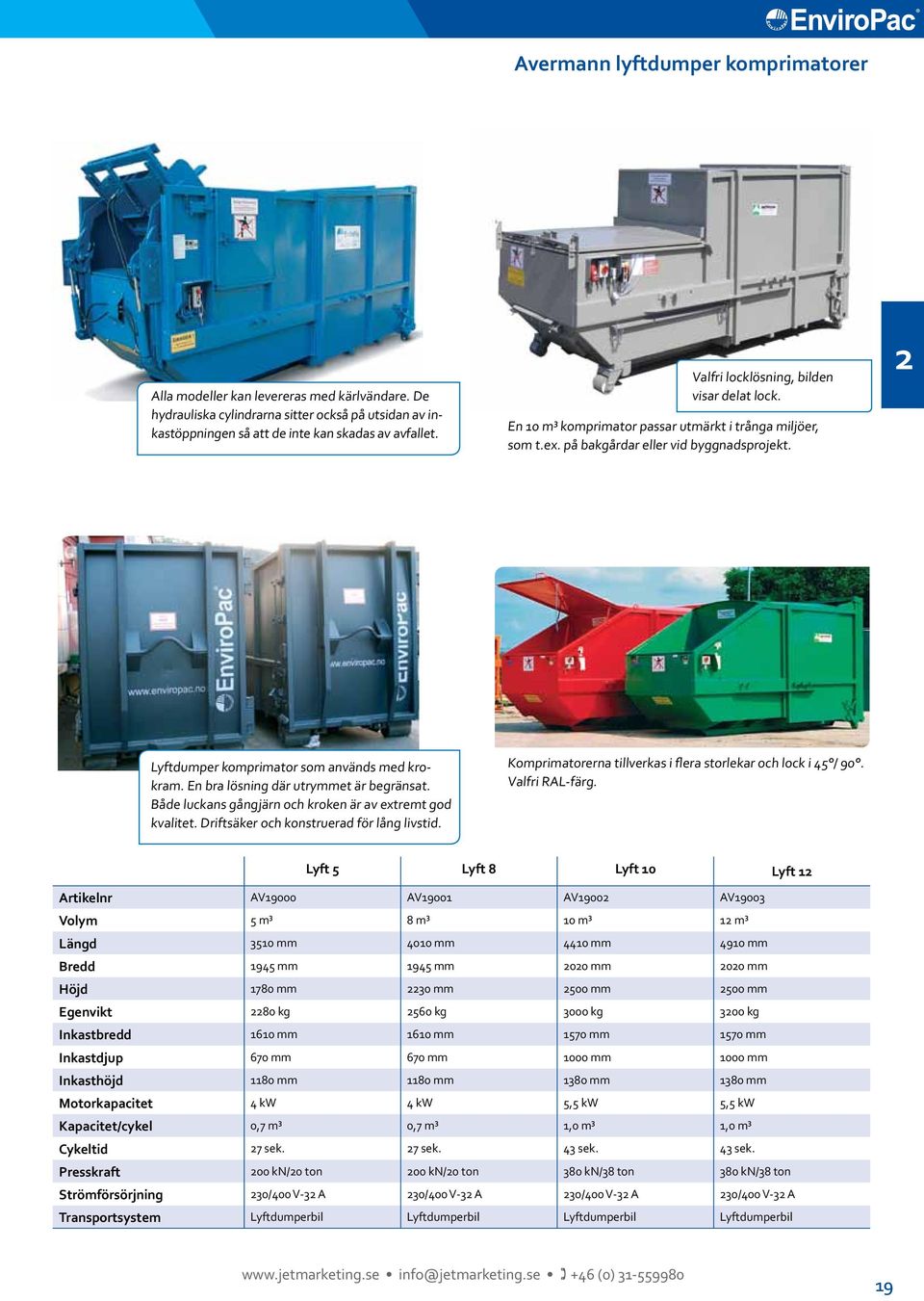

7 Avermann lyftdumper komprimatorer Alla modeller kan levereras med kärlvändare. De hydrauliska cylindrarna sitter också på utsidan av inkastöppningen så att de inte kan skadas av avfallet. Valfri locklösning, bilden visar delat lock. En 10 m³ komprimator passar utmärkt i trånga miljöer, som t.ex. på bakgårdar eller vid byggnadsprojekt. Lyftdumper komprimator som används med krokram. En bra lösning där utrymmet är begränsat. Både luckans gångjärn och kroken är av extremt god kvalitet. Driftsäker och konstruerad för lång livstid. Komprimatorerna tillverkas i flera storlekar och lock i 45 / 90. Valfri RAL-färg. Lyft 5 Lyft 8 Lyft 10 Lyft 1 Artikelnr AV19000 AV19001 AV1900 AV19003 Volym 5 m³ 8 m³ 10 m³ 1 m³ Längd 3510 mm 4010 mm 4410 mm 4910 mm Bredd 1945 mm 1945 mm 00 mm 00 mm Höjd 1780 mm 30 mm 500 mm 500 mm Egenvikt 80 kg 560 kg 3000 kg 300 kg Inkastbredd 1610 mm 1610 mm 1570 mm 1570 mm Inkastdjup 670 mm 670 mm 1000 mm 1000 mm Inkasthöjd 1180 mm 1180 mm 1380 mm 1380 mm Motorkapacitet 4 kw 4 kw 5,5 kw 5,5 kw Kapacitet/cykel 0,7 m³ 0,7 m³ 1,0 m³ 1,0 m³ Cykeltid 7 sek. 7 sek. 43 sek. 43 sek. Presskraft 00 kn/0 ton 00 kn/0 ton 380 kn/38 ton 380 kn/38 ton Strömförsörjning 30/400 V-3 A 30/400 V-3 A 30/400 V-3 A 30/400 V-3 A Transportsystem Lyftdumperbil Lyftdumperbil Lyftdumperbil Lyftdumperbil 19

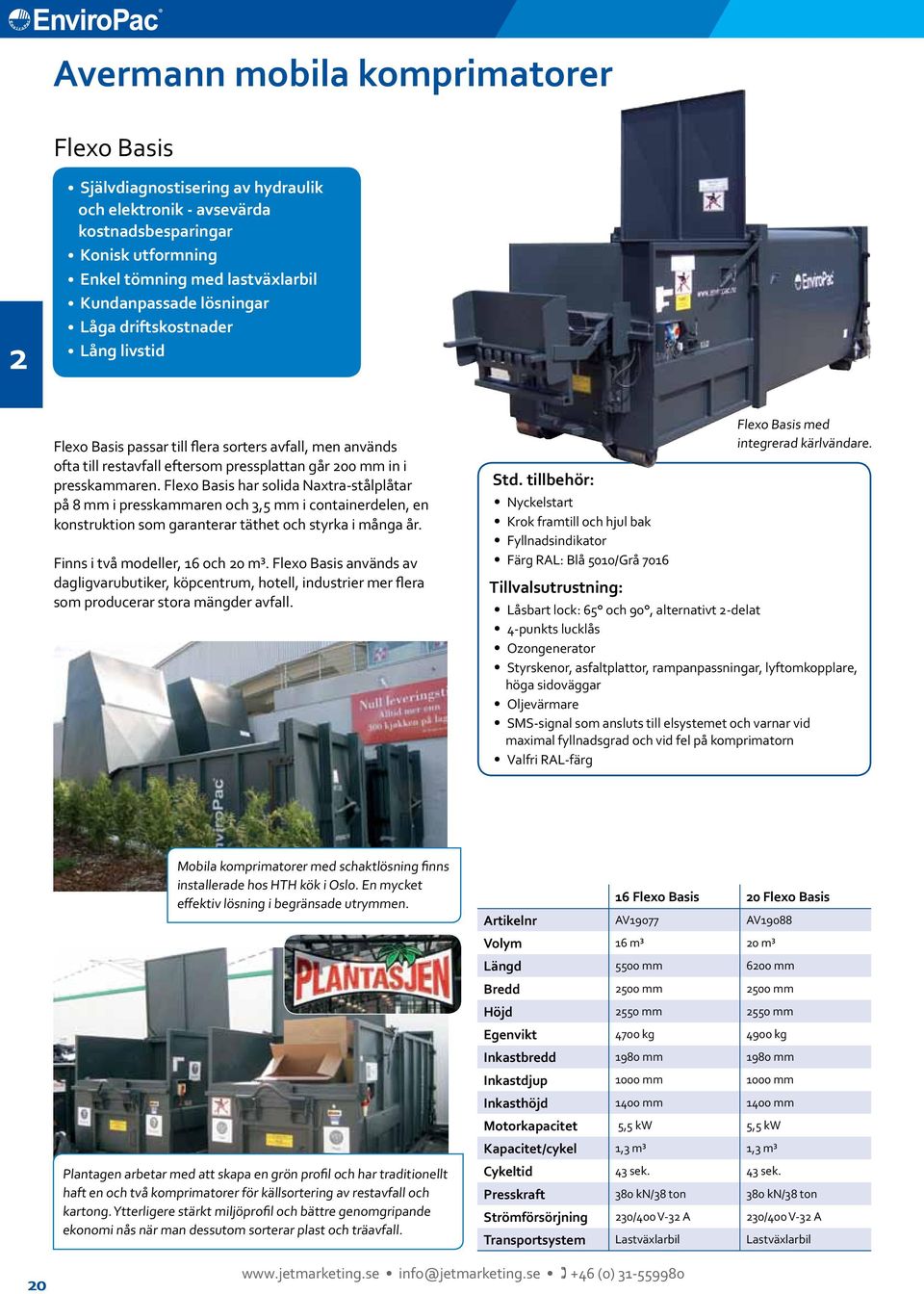

8 Avermann mobila komprimatorer Flexo Basis 1 Självdiagnostisering av hydraulik och elektronik - avsevärda kostnadsbesparingar Konisk utformning Enkel tömning med lastväxlarbil Kundanpassade lösningar Låga driftskostnader Lång livstid Flexo Basis passar till flera sorters avfall, men används ofta till restavfall eftersom pressplattan går 00 mm in i presskammaren. Flexo Basis har solida Naxtra-stålplåtar på 8 mm i presskammaren och 3,5 mm i containerdelen, en konstruktion som garanterar täthet och styrka i många år. Finns i två modeller, 16 och 0 m³. Flexo Basis används av dagligvarubutiker, köpcentrum, hotell, industrier mer flera som producerar stora mängder avfall. Std. tillbehör: Nyckelstart Krok framtill och hjul bak Fyllnadsindikator Färg RAL: Blå 5010/Grå 7016 Flexo Basis med integrerad kärlvändare. Tillvalsutrustning: Låsbart lock: 65 och 90, alternativt -delat 4-punkts lucklås Ozongenerator Styrskenor, asfaltplattor, rampanpassningar, lyftomkopplare, höga sidoväggar Oljevärmare SMS-signal som ansluts till elsystemet och varnar vid maximal fyllnadsgrad och vid fel på komprimatorn Valfri RAL-färg Mobila komprimatorer med schaktlösning finns installerade hos HTH kök i Oslo. En mycket effektiv lösning i begränsade utrymmen. Plantagen arbetar med att skapa en grön profil och har traditionellt haft en och två komprimatorer för källsortering av restavfall och kartong. Ytterligere stärkt miljöprofil och bättre genomgripande ekonomi nås när man dessutom sorterar plast och träavfall. 16 Flexo Basis 0 Flexo Basis Artikelnr AV19077 AV19088 Volym 16 m³ 0 m³ Längd 5500 mm 600 mm Bredd 500 mm 500 mm Höjd 550 mm 550 mm Egenvikt 4700 kg 4900 kg Inkastbredd 1980 mm 1980 mm Inkastdjup 1000 mm 1000 mm Inkasthöjd 1400 mm 1400 mm Motorkapacitet 5,5 kw 5,5 kw Kapacitet/cykel 1,3 m³ 1,3 m³ Cykeltid 43 sek. 43 sek. Presskraft 380 kn/38 ton 380 kn/38 ton Strömförsörjning 30/400 V-3 A 30/400 V-3 A Transportsystem Lastväxlarbil Lastväxlarbil 0

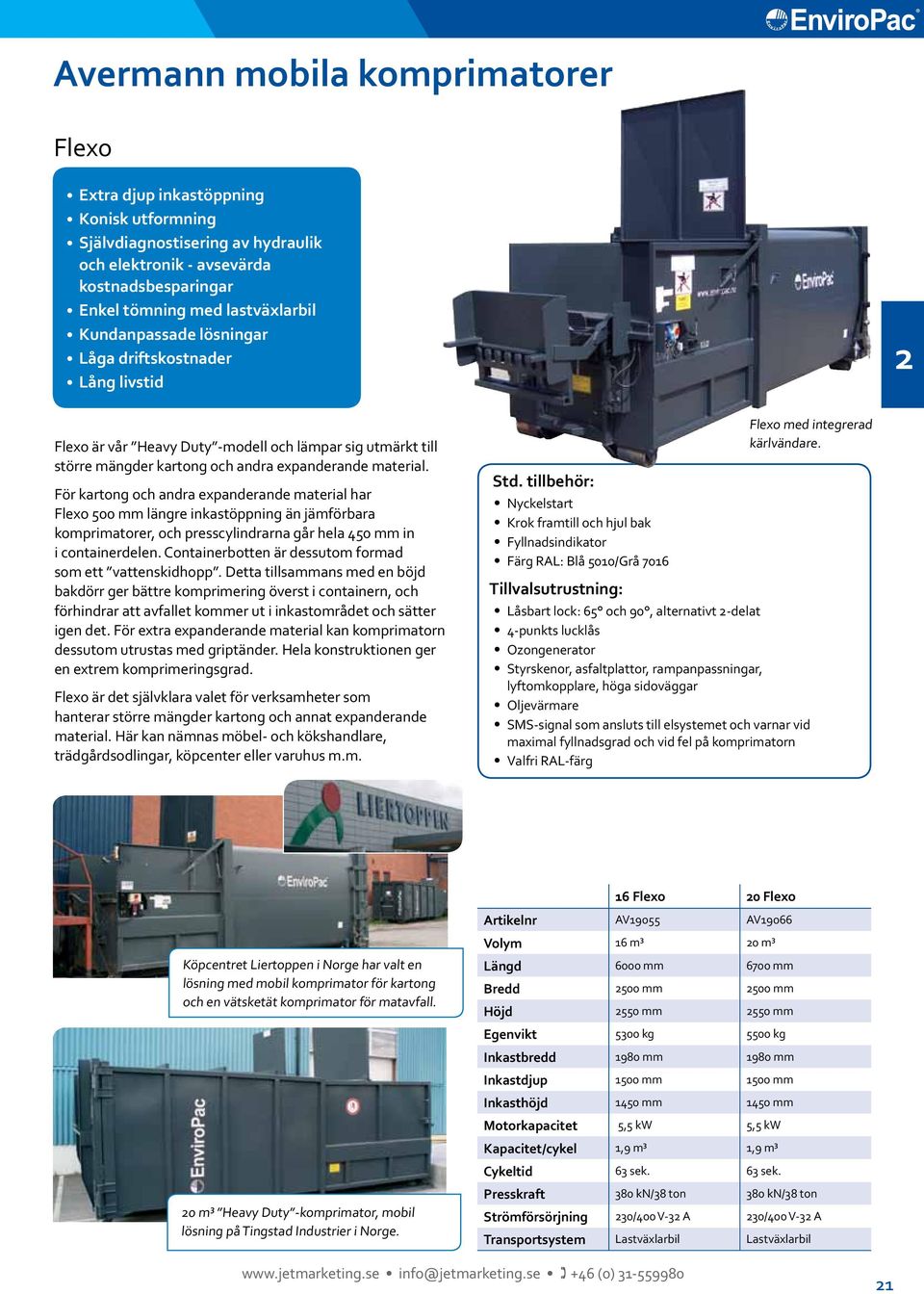

9 Avermann mobila komprimatorer Flexo Extra djup inkastöppning Konisk utformning Självdiagnostisering av hydraulik och elektronik - avsevärda kostnadsbesparingar Enkel tömning med lastväxlarbil Kundanpassade lösningar Låga driftskostnader Lång livstid Flexo är vår Heavy Duty -modell och lämpar sig utmärkt till större mängder kartong och andra expanderande material. För kartong och andra expanderande material har Flexo 500 mm längre inkastöppning än jämförbara komprimatorer, och presscylindrarna går hela 450 mm in i containerdelen. Containerbotten är dessutom formad som ett vattenskidhopp. Detta tillsammans med en böjd bakdörr ger bättre komprimering överst i containern, och förhindrar att avfallet kommer ut i inkastområdet och sätter igen det. För extra expanderande material kan komprimatorn dessutom utrustas med griptänder. Hela konstruktionen ger en extrem komprimeringsgrad. Flexo är det självklara valet för verksamheter som hanterar större mängder kartong och annat expanderande material. Här kan nämnas möbel- och kökshandlare, trädgårdsodlingar, köpcenter eller varuhus m.m. Std. tillbehör: Nyckelstart Krok framtill och hjul bak Fyllnadsindikator Färg RAL: Blå 5010/Grå 7016 Flexo med integrerad kärlvändare. Tillvalsutrustning: Låsbart lock: 65 och 90, alternativt -delat 4-punkts lucklås Ozongenerator Styrskenor, asfaltplattor, rampanpassningar, lyftomkopplare, höga sidoväggar Oljevärmare SMS-signal som ansluts till elsystemet och varnar vid maximal fyllnadsgrad och vid fel på komprimatorn Valfri RAL-färg Köpcentret Liertoppen i Norge har valt en lösning med mobil komprimator för kartong och en vätsketät komprimator för matavfall. 0 m³ Heavy Duty -komprimator, mobil lösning på Tingstad Industrier i Norge. 16 Flexo 0 Flexo Artikelnr AV19055 AV19066 Volym 16 m³ 0 m³ Längd 6000 mm 6700 mm Bredd 500 mm 500 mm Höjd 550 mm 550 mm Egenvikt 5300 kg 5500 kg Inkastbredd 1980 mm 1980 mm Inkastdjup 1500 mm 1500 mm Inkasthöjd 1450 mm 1450 mm Motorkapacitet 5,5 kw 5,5 kw Kapacitet/cykel 1,9 m³ 1,9 m³ Cykeltid 63 sek. 63 sek. Presskraft 380 kn/38 ton 380 kn/38 ton Strömförsörjning 30/400 V-3 A 30/400 V-3 A Transportsystem Lastväxlarbil Lastväxlarbil 1

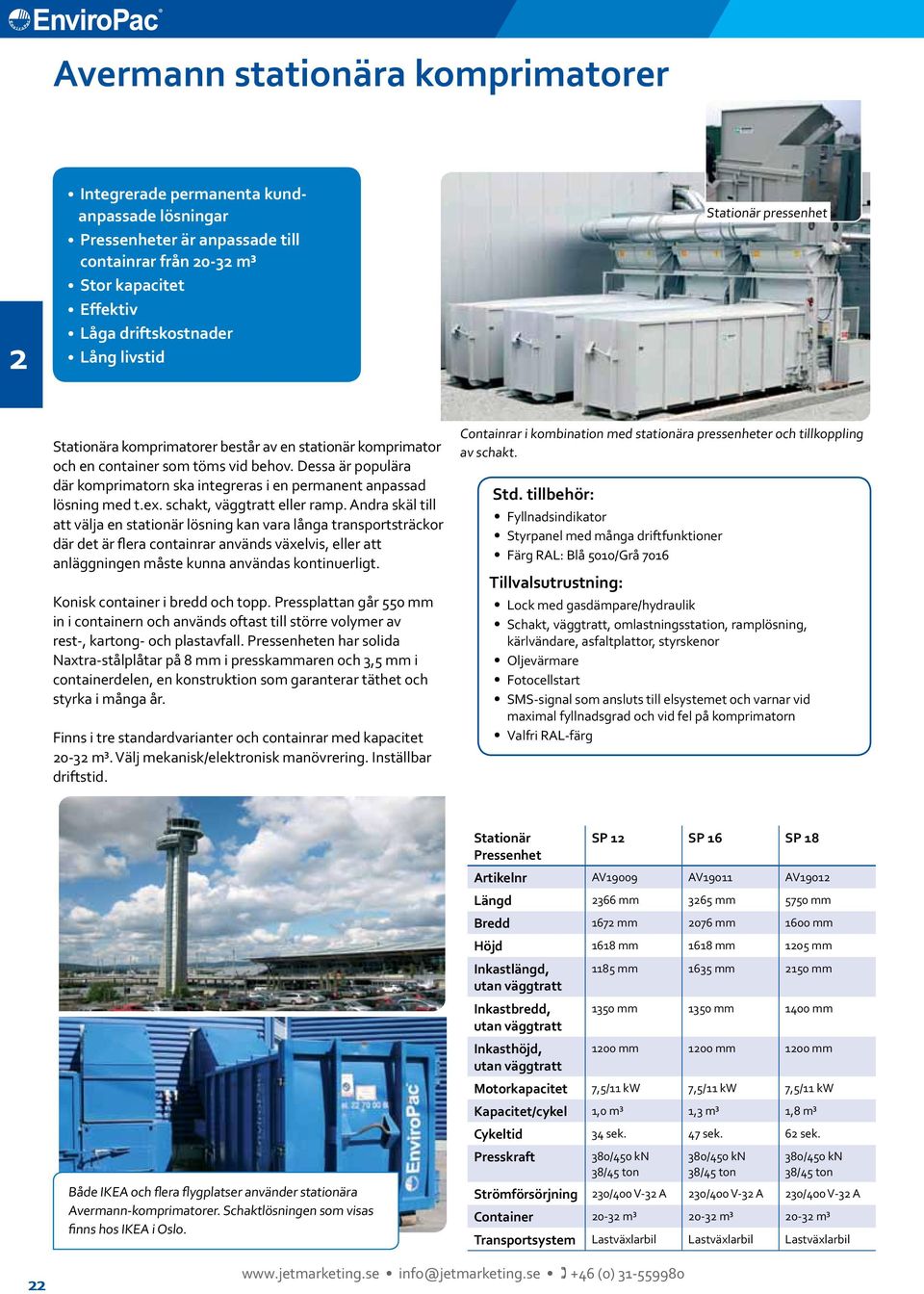

10 Avermann stationära komprimatorer 1 Integrerade permanenta kundanpassade lösningar Pressenheter är anpassade till containrar från 0-3 m³ Stor kapacitet Effektiv Låga driftskostnader Lång livstid Stationär pressenhet Stationära komprimatorer består av en stationär komprimator och en container som töms vid behov. Dessa är populära där komprimatorn ska integreras i en permanent anpassad lösning med t.ex. schakt, väggtratt eller ramp. Andra skäl till att välja en stationär lösning kan vara långa transportsträckor där det är flera containrar används växelvis, eller att anläggningen måste kunna användas kontinuerligt. Konisk container i bredd och topp. Pressplattan går 550 mm in i containern och används oftast till större volymer av rest-, kartong- och plastavfall. Pressenheten har solida Naxtra-stålplåtar på 8 mm i presskammaren och 3,5 mm i containerdelen, en konstruktion som garanterar täthet och styrka i många år. Finns i tre standardvarianter och containrar med kapacitet 0-3 m³. Välj mekanisk/elektronisk manövrering. Inställbar driftstid. Containrar i kombination med stationära pressenheter och tillkoppling av schakt. Std. tillbehör: Fyllnadsindikator Styrpanel med många driftfunktioner Färg RAL: Blå 5010/Grå 7016 Tillvalsutrustning: Lock med gasdämpare/hydraulik Schakt, väggtratt, omlastningsstation, ramplösning, kärlvändare, asfaltplattor, styrskenor Oljevärmare Fotocellstart SMS-signal som ansluts till elsystemet och varnar vid maximal fyllnadsgrad och vid fel på komprimatorn Valfri RAL-färg Både IKEA och flera flygplatser använder stationära Avermann-komprimatorer. Schakt lösningen som visas finns hos IKEA i Oslo. Stationär SP 1 SP 16 SP 18 Pressenhet Artikelnr AV19009 AV19011 AV1901 Längd 366 mm 365 mm 5750 mm Bredd 167 mm 076 mm 1600 mm Höjd 1618 mm 1618 mm 105 mm Inkastlängd, 1185 mm 1635 mm 150 mm utan väggtratt Inkastbredd, 1350 mm 1350 mm 1400 mm utan väggtratt Inkasthöjd, 100 mm 100 mm 100 mm utan väggtratt Motorkapacitet 7,5/11 kw 7,5/11 kw 7,5/11 kw Kapacitet/cykel 1,0 m³ 1,3 m³ 1,8 m³ Cykeltid 34 sek. 47 sek. 6 sek. Presskraft 380/450 kn 38/45 ton 380/450 kn 38/45 ton 380/450 kn 38/45 ton Strömförsörjning 30/400 V-3 A 30/400 V-3 A 30/400 V-3 A Container 0-3 m³ 0-3 m³ 0-3 m³ Transportsystem Lastväxlarbil Lastväxlarbil Lastväxlarbil

11 Avermann skruvkomprimatorer Kan utrustas med extra matarskruv för träavfall och kartong Mer än 4000 enheter av Avermann skruvkomprimatorer är i drift på den europeiska marknaden Kundanpassade lösningar Låga driftskostnader Lång livstid Skruvenheten anpassas efter material och containrar från 0-3 m³ Avermann skruvkomprimatorer komprimerar nästan ljudlöst avfallet och för över det till en sammankopplad container. Skruven jobbar under högt tryck med hög kapacitet och avfallet komprimeras till minimal storlek. Används till tyngre restavfall och kartong. Med ändrade inställningar används den i bygg-, möbel- och snickeribranschen för komprimering av träavfall. Skruvkomprimatorer har solida Naxtra-stålplåtar på 8 mm i skruvenheten och 3,5 mm i containerdelen, en konstruktion som garanterar täthet och styrka i många år. Finns i en modell, men med valfri motorkapacitet, 11 eller 15 kw. Komprimatorn kan matas kontinuerligt under komprimeringen och kan utrustas med olika inkastlösningar som t.ex. från markplan, lastramp eller genom väggen. Std. tillbehör: Fyllnadsindikator Lock Färg RAL: Blå 5010/Grå 7016 Tillvalsutrustning: Container 0-3 m³ Schakt, omlastningsstation, rampanpassning, kärlvändare, asfaltplattor, styrskenor Fotocellstart SMS-signal som ansluts till elsystemet och varnar vid maximal fyllnadsgrad och vid fel på komprimatorn Valfri RAL-färg På Bama Industrier AS körs komprimatorerna oavbrutet. Komprimator utrustad med en specialskruv för träavfall som krossar avfallet före komprimeringen. En bananpall krossas var 5:e sekund! Stationär skruvenhet SSP 11 SSP 15 Artikelnr AV19014 AV19015 Längd 085 mm 085 mm Bredd 500 mm 500 mm Höjd 1310 mm 1310 mm Inkastlängd, 1300 mm 1300 mm utan väggtratt Inkastbredd, 1380 mm 1380 mm utan väggtratt Inkasthöjd, 1310 mm 1310 mm utan väggtratt Motorkapacitet 11 kw 15 kw Kapacitet/cykel 3,0 m³/min 3,0 m³/min Cykeltid 15,7 v/min 15,7 v/min Presskraft 940 kn/94 ton 940 kn/94 ton Strömförsörjning 400V-63A 400V-63A Container 0-3 m³ 0-3 m³ Transportsystem Lastväxlarbil Lastväxlarbil 3

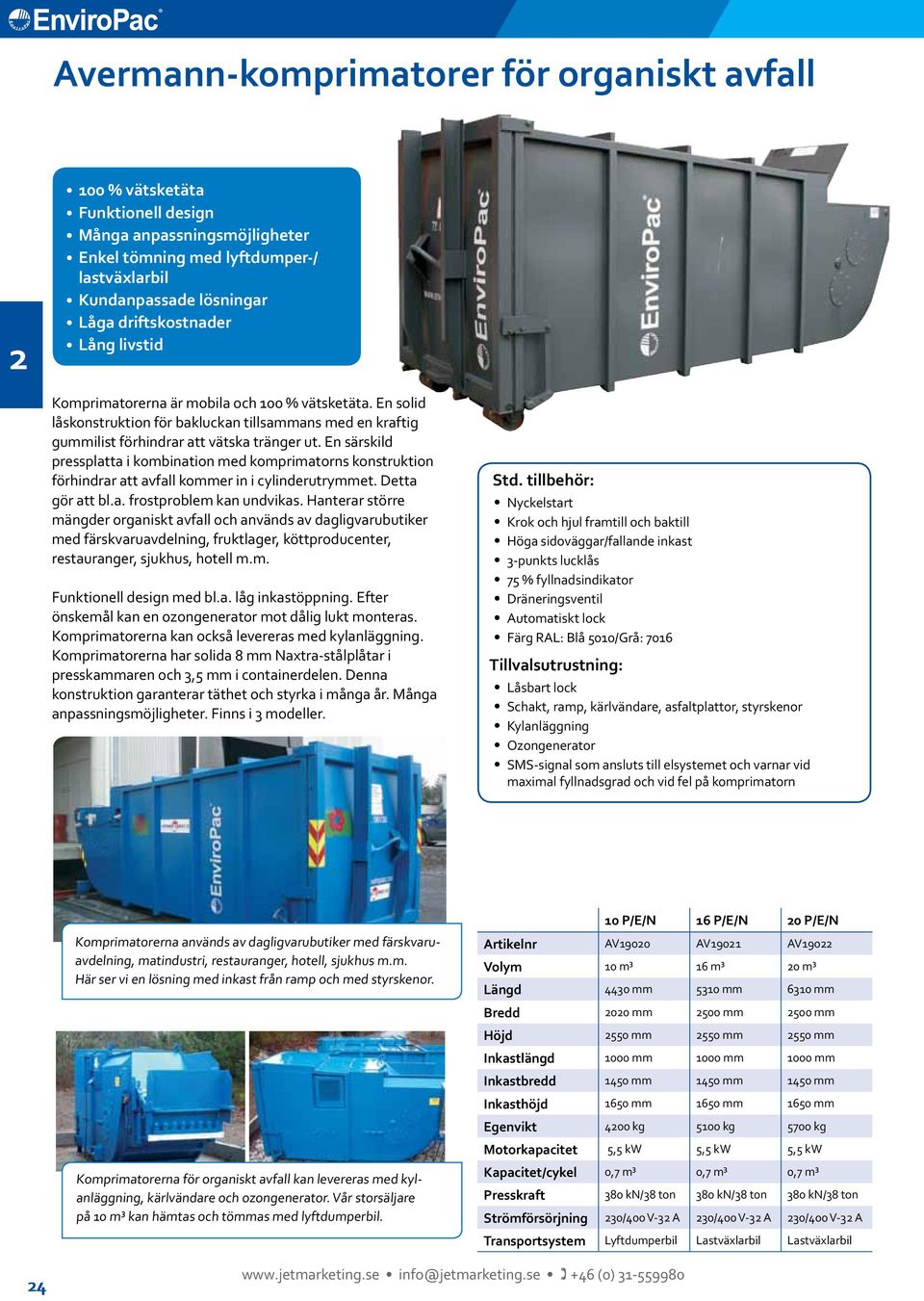

12 Avermann-komprimatorer för organiskt avfall % vätsketäta Funktionell design Många anpassningsmöjligheter Enkel tömning med lyftdumper-/ lastväxlarbil Kundanpassade lösningar Låga driftskostnader Lång livstid Komprimatorerna är mobila och 100 % vätsketäta. En solid låskonstruktion för bakluckan tillsammans med en kraftig gummilist förhindrar att vätska tränger ut. En särskild pressplatta i kombination med komprimatorns konstruktion förhindrar att avfall kommer in i cylinderutrymmet. Detta gör att bl.a. frostproblem kan undvikas. Hanterar större mängder organiskt avfall och används av dagligvarubutiker med färskvaruavdelning, fruktlager, köttproducenter, restauranger, sjukhus, hotell m.m. Funktionell design med bl.a. låg inkastöppning. Efter önskemål kan en ozongenerator mot dålig lukt monteras. Komprimatorerna kan också levereras med kylanläggning. Komprimatorerna har solida 8 mm Naxtra-stålplåtar i presskammaren och 3,5 mm i containerdelen. Denna konstruktion garanterar täthet och styrka i många år. Många anpassningsmöjligheter. Finns i 3 modeller. Std. tillbehör: Nyckelstart Krok och hjul framtill och baktill Höga sidoväggar/fallande inkast 3-punkts lucklås 75 % fyllnadsindikator Dräneringsventil Automatiskt lock Färg RAL: Blå 5010/Grå: 7016 Tillvalsutrustning: Låsbart lock Schakt, ramp, kärlvändare, asfaltplattor, styrskenor Kylanläggning Ozongenerator SMS-signal som ansluts till elsystemet och varnar vid maximal fyllnadsgrad och vid fel på komprimatorn Komprimatorerna används av dagligvarubutiker med färskvaruavdelning, matindustri, restauranger, hotell, sjukhus m.m. Här ser vi en lösning med inkast från ramp och med styrskenor. Komprimatorerna för organiskt avfall kan levereras med kylanläggning, kärlvändare och ozongenerator. Vår storsäljare på 10 m³ kan hämtas och tömmas med lyftdumperbil. 10 P/E/N 16 P/E/N 0 P/E/N Artikelnr AV1900 AV1901 AV190 Volym 10 m³ 16 m³ 0 m³ Längd 4430 mm 5310 mm 6310 mm Bredd 00 mm 500 mm 500 mm Höjd 550 mm 550 mm 550 mm Inkastlängd 1000 mm 1000 mm 1000 mm Inkastbredd 1450 mm 1450 mm 1450 mm Inkasthöjd 1650 mm 1650 mm 1650 mm Egenvikt 400 kg 5100 kg 5700 kg Motorkapacitet 5,5 kw 5,5 kw 5,5 kw Kapacitet/cykel 0,7 m³ 0,7 m³ 0,7 m³ Presskraft 380 kn/38 ton 380 kn/38 ton 380 kn/38 ton Strömförsörjning 30/400 V-3 A 30/400 V-3 A 30/400 V-3 A Transportsystem Lyftdumperbil Lastväxlarbil Lastväxlarbil 4

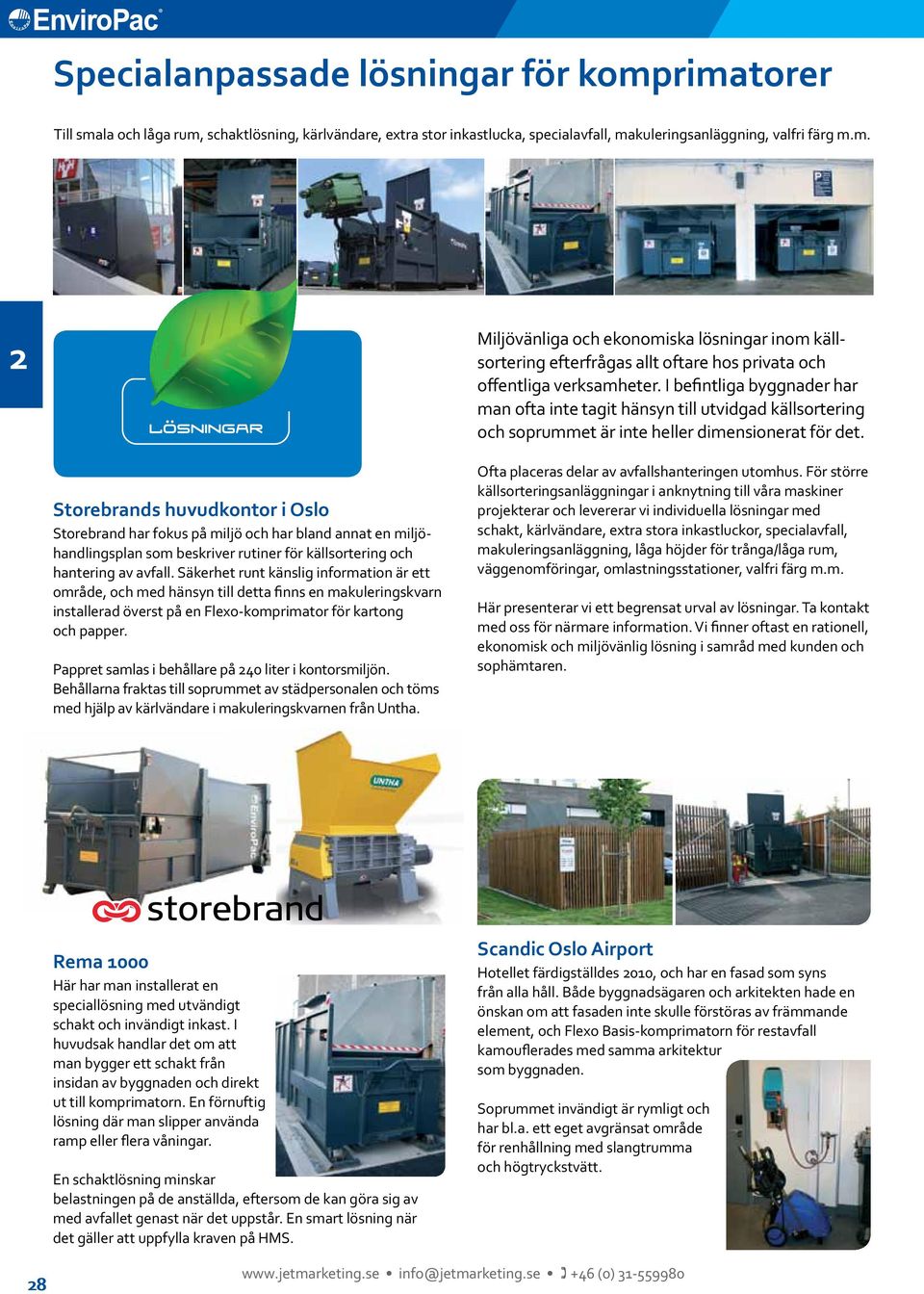

13 Specialanpassade lösningar för komprimatorer Till smala och låga rum, schaktlösning, kärlvändare, extra stor inkastlucka, specialavfall, makuleringsanläggning, valfri färg m.m. 1 Miljövänliga och ekonomiska lösningar inom källsortering efterfrågas allt oftare hos privata och offentliga verksamheter. I befintliga byggnader har man ofta inte tagit hänsyn till utvidgad källsortering och soprummet är inte heller dimensionerat för det. Storebrands huvudkontor i Oslo Storebrand har fokus på miljö och har bland annat en miljöhandlingsplan som beskriver rutiner för källsortering och hantering av avfall. Säkerhet runt känslig information är ett område, och med hänsyn till detta finns en makuleringskvarn installerad överst på en Flexo-komprimator för kartong och papper. Pappret samlas i behållare på 40 liter i kontorsmiljön. Behållarna fraktas till soprummet av städpersonalen och töms med hjälp av kärlvändare i makuleringskvarnen från Untha. Ofta placeras delar av avfallshanteringen utomhus. För större källsorteringsanläggningar i anknytning till våra maskiner projekterar och levererar vi individuella lösningar med schakt, kärlvändare, extra stora inkastluckor, specialavfall, makuleringsanläggning, låga höjder för trånga/låga rum, väggenomföringar, omlastningsstationer, valfri färg m.m. Här presenterar vi ett begrensat urval av lösningar. Ta kontakt med oss för närmare information. Vi finner oftast en rationell, ekonomisk och miljövänlig lösning i samråd med kunden och sophämtaren. Rema 1000 Här har man installerat en speciallösning med utvändigt schakt och invändigt inkast. I huvudsak handlar det om att man bygger ett schakt från insidan av byggnaden och direkt ut till komprimatorn. En förnuftig lösning där man slipper använda ramp eller flera våningar. En schaktlösning minskar belastningen på de anställda, eftersom de kan göra sig av med avfallet genast när det uppstår. En smart lösning när det gäller att uppfylla kraven på HMS. Scandic Oslo Airport Hotellet färdigställdes 010, och har en fasad som syns från alla håll. Både byggnadsägaren och arkitekten hade en önskan om att fasaden inte skulle förstöras av främmande element, och Flexo Basis-komprimatorn för restavfall kamouflerades med samma arkitektur som byggnaden. Soprummet invändigt är rymligt och har bl.a. ett eget avgränsat område för renhållning med slangtrumma och högtryckstvätt. 8

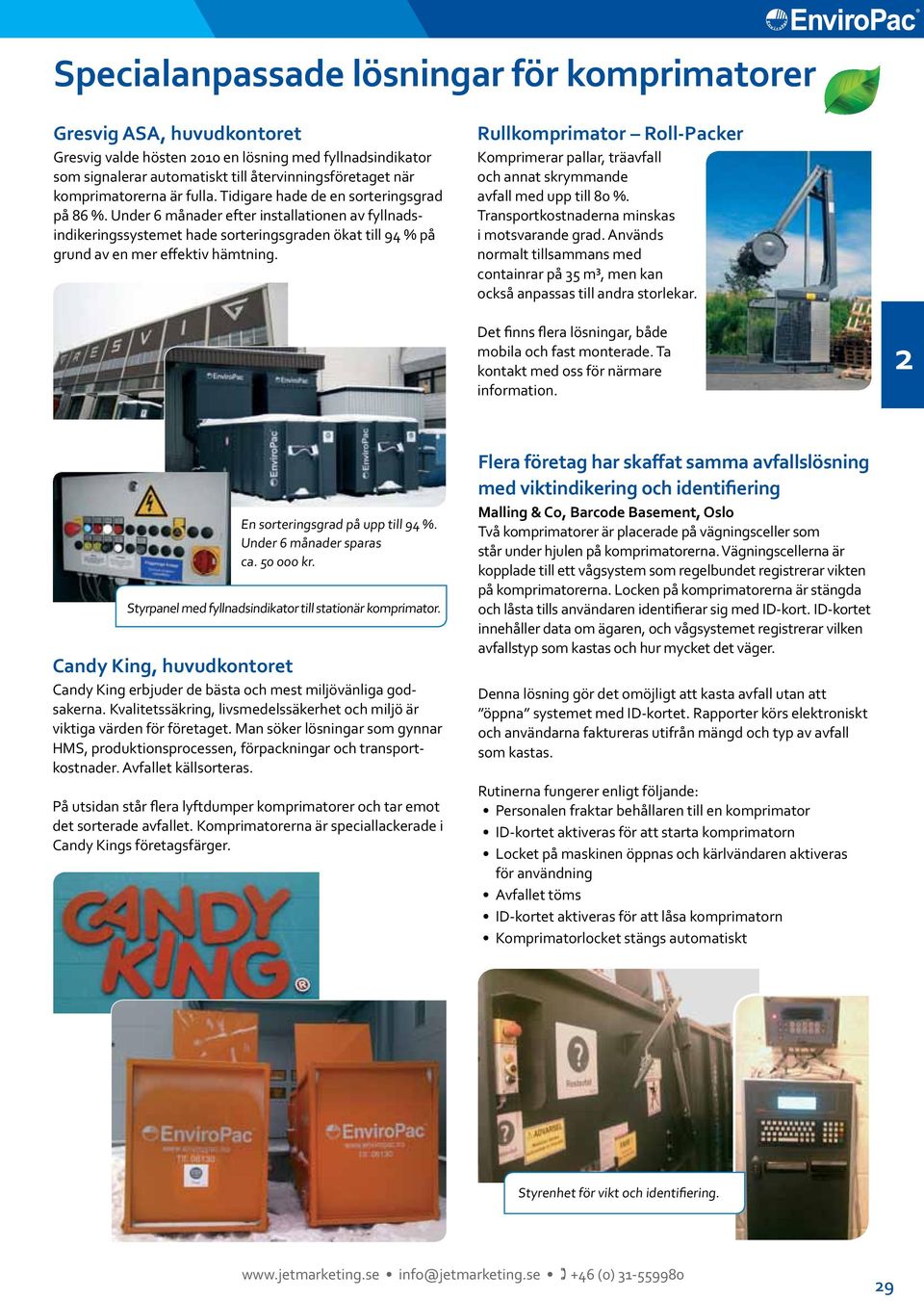

14 Specialanpassade lösningar för komprimatorer Gresvig ASA, huvudkontoret Gresvig valde hösten 010 en lösning med fyllnadsindikator som signalerar automatiskt till återvinningsföretaget när komprimatorerna är fulla. Tidigare hade de en sorteringsgrad på 86 %. Under 6 månader efter installationen av fyllnadsindikerings systemet hade sorteringsgraden ökat till 94 % på grund av en mer effektiv hämtning. Rullkomprimator Roll-Packer Komprimerar pallar, träavfall och annat skrymmande avfall med upp till 80 %. Transportkostnaderna minskas i motsvarande grad. Används normalt tillsammans med containrar på 35 m³, men kan också anpassas till andra storlekar. Det finns flera lösningar, både mobila och fast monterade. Ta kontakt med oss för närmare information. En sorteringsgrad på upp till 94 %. Under 6 månader sparas ca kr. Styrpanel med fyllnadsindikator till stationär komprimator. Candy King, huvudkontoret Candy King erbjuder de bästa och mest miljövänliga godsakerna. Kvalitetssäkring, livsmedelssäkerhet och miljö är viktiga värden för företaget. Man söker lösningar som gynnar HMS, produktionsprocessen, förpackningar och transportkostnader. Avfallet källsorteras. På utsidan står flera lyftdumper komprimatorer och tar emot det sorterade avfallet. Komprimatorerna är speciallackerade i Candy Kings företagsfärger. Flera företag har skaffat samma avfallslösning med viktindikering och identifiering Malling & Co, Barcode Basement, Oslo Två komprimatorer är placerade på vägningsceller som står under hjulen på komprimatorerna. Vägningscellerna är kopplade till ett vågsystem som regelbundet registrerar vikten på komprimatorerna. Locken på komprimatorerna är stängda och låsta tills användaren identifierar sig med ID-kort. ID-kortet innehåller data om ägaren, och vågsystemet registrerar vilken avfallstyp som kastas och hur mycket det väger. Denna lösning gör det omöjligt att kasta avfall utan att öppna systemet med ID-kortet. Rapporter körs elektroniskt och användarna faktureras utifrån mängd och typ av avfall som kastas. Rutinerna fungerer enligt följande: Personalen fraktar behållaren till en komprimator ID-kortet aktiveras för att starta komprimatorn Locket på maskinen öppnas och kärlvändaren aktiveras för användning Avfallet töms ID-kortet aktiveras för att låsa komprimatorn Komprimatorlocket stängs automatiskt Styrenhet för vikt och identifiering. 9

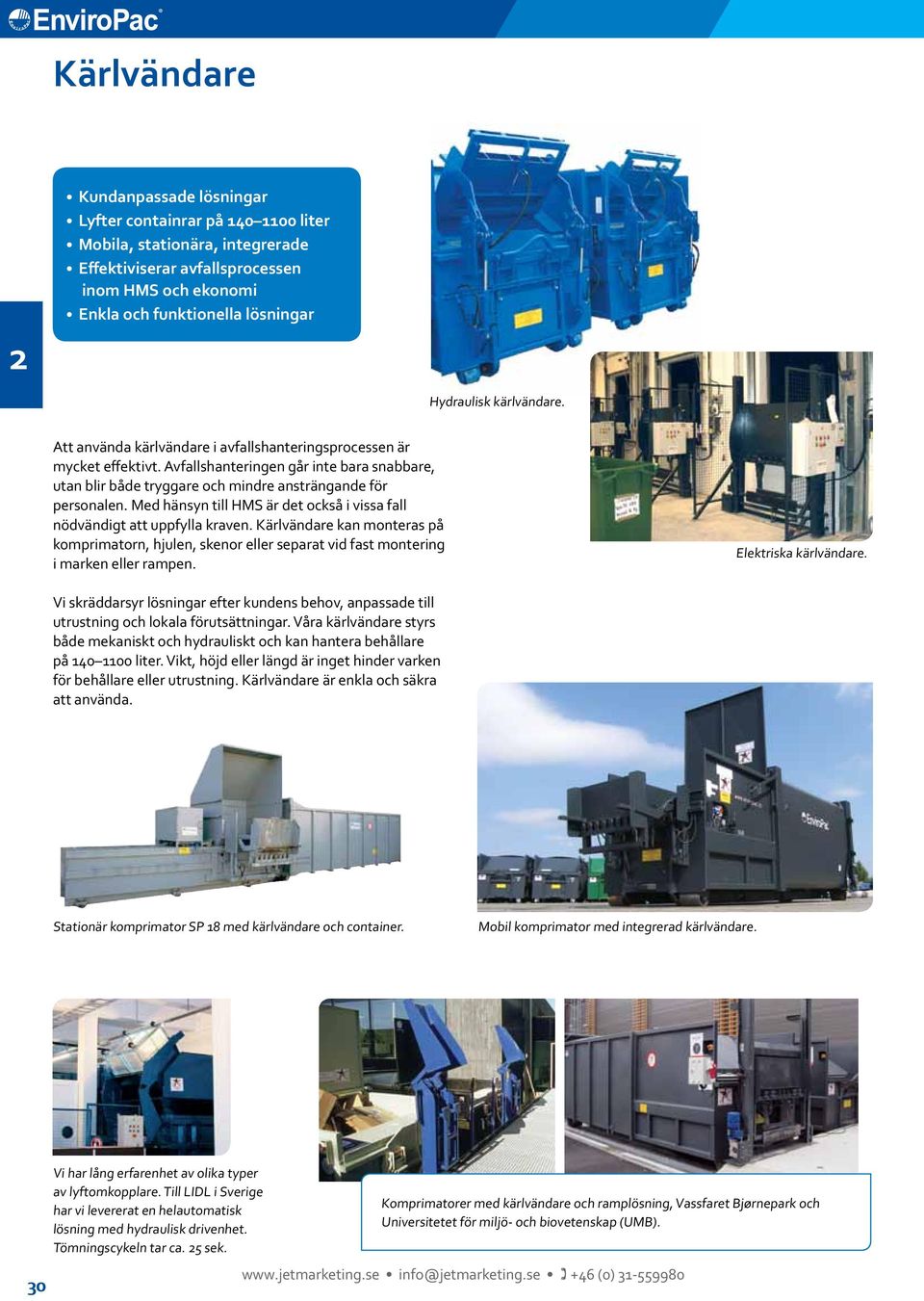

15 Kärlvändare 1 Kundanpassade lösningar Lyfter containrar på liter Mobila, stationära, integrerade Effektiviserar avfallsprocessen inom HMS och ekonomi Enkla och funktionella lösningar Hydraulisk kärlvändare. Att använda kärlvändare i avfallshanteringsprocessen är mycket effektivt. Avfallshanteringen går inte bara snabbare, utan blir både tryggare och mindre ansträngande för personalen. Med hänsyn till HMS är det också i vissa fall nödvändigt att uppfylla kraven. Kärlvändare kan monteras på komprimatorn, hjulen, skenor eller separat vid fast montering i marken eller rampen. Elektriska kärlvändare. Vi skräddarsyr lösningar efter kundens behov, anpassade till utrustning och lokala förutsättningar. Våra kärlvändare styrs både mekaniskt och hydrauliskt och kan hantera behållare på liter. Vikt, höjd eller längd är inget hinder varken för behållare eller utrustning. Kärlvändare är enkla och säkra att använda. Stationär komprimator SP 18 med kärlvändare och container. Mobil komprimator med integrerad kärlvändare. 30 Vi har lång erfarenhet av olika typer av lyftomkopplare. Till LIDL i Sverige har vi levererat en helautomatisk lösning med hydraulisk drivenhet. Tömningscykeln tar ca. 5 sek. Komprimatorer med kärlvändare och ramplösning, Vassfaret Bjørnepark och Universitetet för miljö- och biovetenskap (UMB).

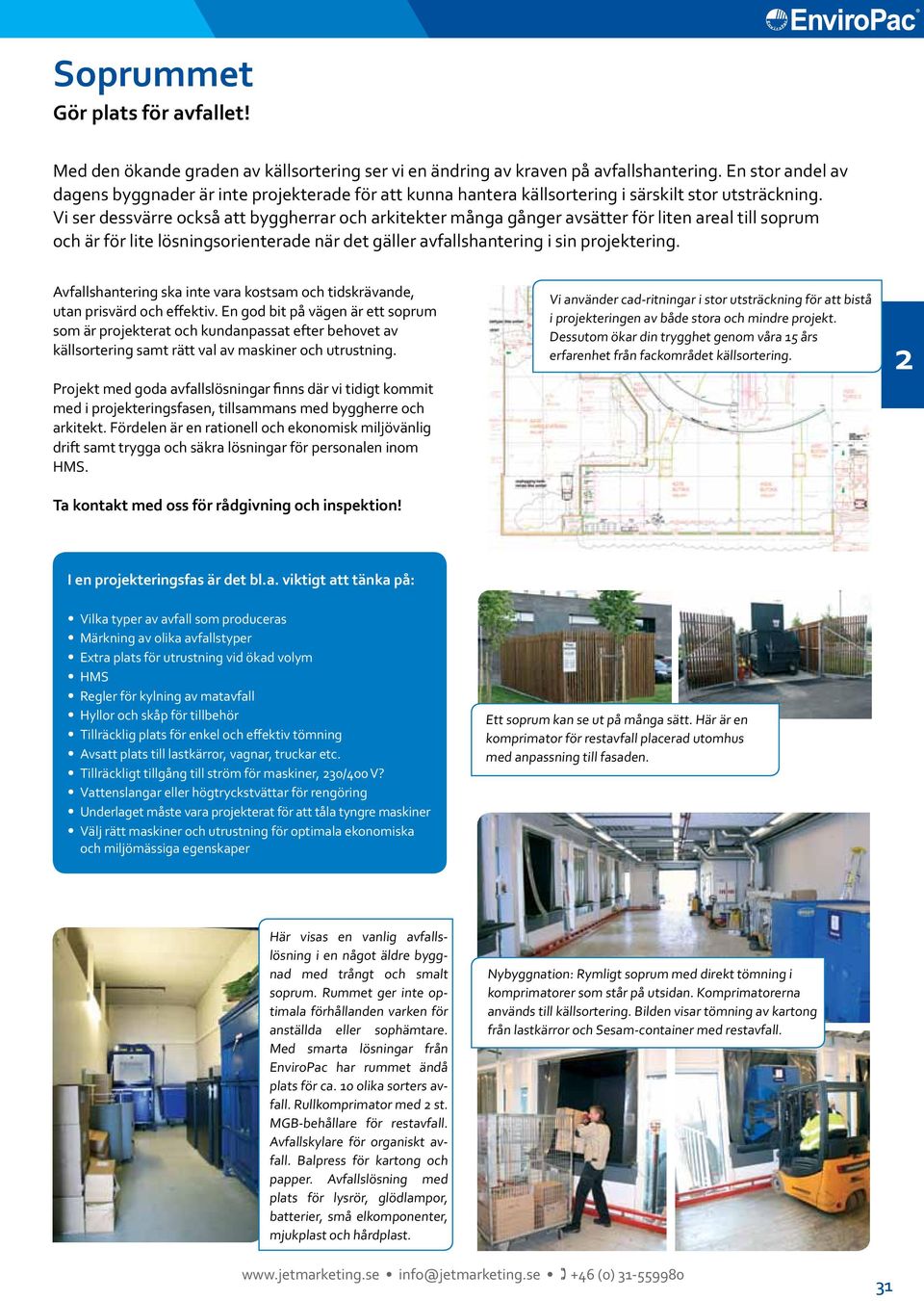

16 Soprummet Gör plats för avfallet! Med den ökande graden av källsortering ser vi en ändring av kraven på avfallshantering. En stor andel av dagens byggnader är inte projekterade för att kunna hantera källsortering i särskilt stor utsträckning. Vi ser dessvärre också att byggherrar och arkitekter många gånger avsätter för liten areal till soprum och är för lite lösningsorienterade när det gäller avfallshantering i sin projektering. Avfallshantering ska inte vara kostsam och tidskrävande, utan prisvärd och effektiv. En god bit på vägen är ett soprum som är projekterat och kundanpassat efter behovet av källsortering samt rätt val av maskiner och utrustning. Projekt med goda avfallslösningar finns där vi tidigt kommit med i projekteringsfasen, tillsammans med byggherre och arkitekt. Fördelen är en rationell och ekonomisk miljövänlig drift samt trygga och säkra lösningar för personalen inom HMS. Ta kontakt med oss för rådgivning och inspektion! Vi använder cad-ritningar i stor utsträckning för att bistå i projekteringen av både stora och mindre projekt. Dessutom ökar din trygghet genom våra 15 års erfarenhet från fackområdet källsortering. I en projekteringsfas är det bl.a. viktigt att tänka på: Vilka typer av avfall som produceras Märkning av olika avfallstyper Extra plats för utrustning vid ökad volym HMS Regler för kylning av matavfall Hyllor och skåp för tillbehör Tillräcklig plats för enkel och effektiv tömning Avsatt plats till lastkärror, vagnar, truckar etc. Tillräckligt tillgång till ström för maskiner, 30/400 V? Vattenslangar eller högtryckstvättar för rengöring Underlaget måste vara projekterat för att tåla tyngre maskiner Välj rätt maskiner och utrustning för optimala ekonomiska och miljömässiga egenskaper Ett soprum kan se ut på många sätt. Här är en komprimator för restavfall placerad utomhus med anpassning till fasaden. Här visas en vanlig avfallslösning i en något äldre byggnad med trångt och smalt soprum. Rummet ger inte optimala förhållanden varken för anställda eller sophämtare. Med smarta lösningar från EnviroPac har rummet ändå plats för ca. 10 olika sorters avfall. Rullkomprimator med st. MGB-behållare för rest avfall. Avfallskylare för organiskt avfall. Balpress för kartong och papper. Avfallslösning med plats för lysrör, glödlampor, batterier, små elkomponenter, mjukplast och hårdplast. Nybyggnation: Rymligt soprum med direkt tömning i komprimatorer som står på utsidan. Komprimatorerna används till källsortering. Bilden visar tömning av kartong från lastkärror och Sesam-container med restavfall. 31

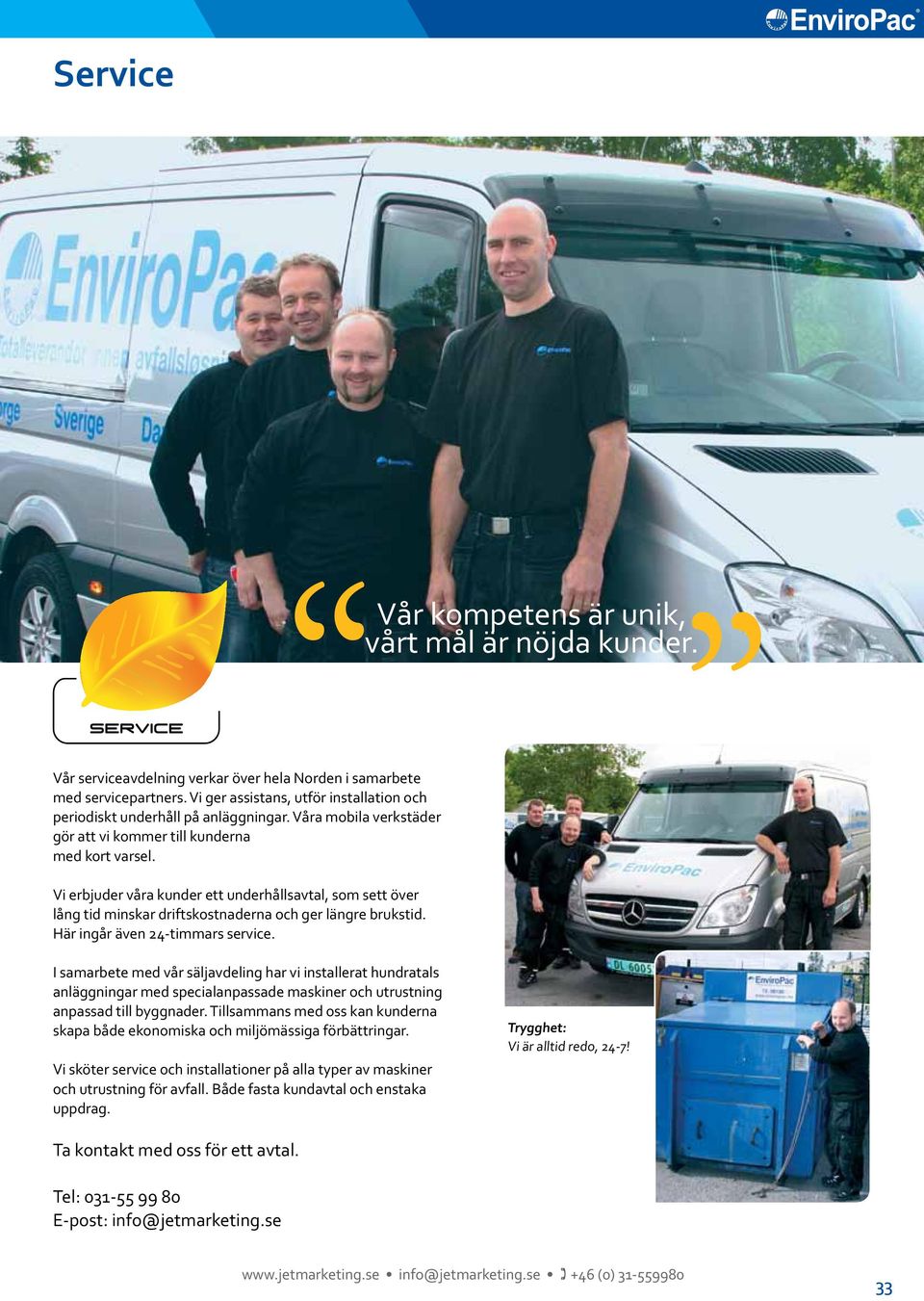

17 Service Vår kompetens är unik, vårt mål är nöjda kunder. Vår serviceavdelning verkar över hela Norden i samarbete med servicepartners. Vi ger assistans, utför installation och periodiskt underhåll på anläggningar. Våra mobila verkstäder gör att vi kommer till kunderna med kort varsel. Vi erbjuder våra kunder ett underhållsavtal, som sett över lång tid minskar driftskostnaderna och ger längre brukstid. Här ingår även 4-timmars service. I samarbete med vår säljavdeling har vi installerat hundratals anläggningar med specialanpassade maskiner och utrustning anpassad till byggnader. Tillsammans med oss kan kunderna skapa både ekonomiska och miljömässiga förbättringar. Vi sköter service och installationer på alla typer av maskiner och utrustning för avfall. Både fasta kundavtal och enstaka uppdrag. Trygghet: Vi är alltid redo, 4-7! Ta kontakt med oss för ett avtal. Tel: E-post: info@jetmarketing.se 33

18 Källsortering I mer än 15 år har vi utvecklat och tillverkat kundanpassade lösningar till produkter för källsortering och komprimering av avfall. Vi samarbetar med återvinningsföretag i hela landet och tillsammans med kunderna kommer vi fram till lösningarna som ger bäst resultat, inte bara för avfallshantering utan även för andra områden. Ett lyckat resultat kräver att källsorteringen är enkel och tillrättalagd för användarna. Den måste börja vid den enskilda arbetsplatsen och gå som en röd tråd genom hela processen via renhållningspersonalen och ända fram tills sophämtaren hämtar avfallet och levererar det sorterat till återvinning vid miljöstationen. De allra flesta är medvetna om de positiva effekter källsortering har på miljön. Inte alla är medvetna om vilka fördelar det ger även för ett enskilt företag: Tydlig märkning av källsorteringen är viktig Ett lyckat resultat kräver att källsorteringen är enkel och tillrättalagd. Det är viktigt att kommunicera klart och tydligt med användarna. Den måste börja vid den enskilda arbetsplatsen och gå som en röd tråd genom hela processen via renhållningspersonalen och ända fram tills sophämtaren hämtar avfallet och levererar det sorterat till återvinning vid miljöstationen. Symbolmärken för avfallstyper Vi lagerför märken i tre olika storlekar. Ytterligare information finns på sida 133. Källsorterat avfall i kombination med maskiner och utrustning till komprimering ger bättre betalt för avfallet hos återvinningsföretaget ger bättre och säkrare rutiner ger bättre HMS används i högre grad till återvinning ger en renare och mer trivsam miljö ger färre hämtningar av återvinningsföretaget ger mindre transporter och lägre utsläpp av CO och de ändringar som genomförs med att investera i maskiner, utrustning och omställning av avfallshanteringen betalar sig i de flesta fall på kort tid. Med andra ord uppnås en ansenlig ekonomisk och helheltsmässig vinst förutom de miljömässiga aspekterna. Kunskap Vi har satt vår kunskap i system och erbjuder en gratis avfallsanalys. Har du frågor om miljöcertifiering ger vi nyttiga tips och kan rekommendera att fortsätta processen. Ta kontakt med oss för närmare information på: Tel: info@jetmarketing.se Vi bidrar till att behålla avfallet eller resurserna i kretsloppet och minska behovet av att hela tiden använda nya naturresurser. 134

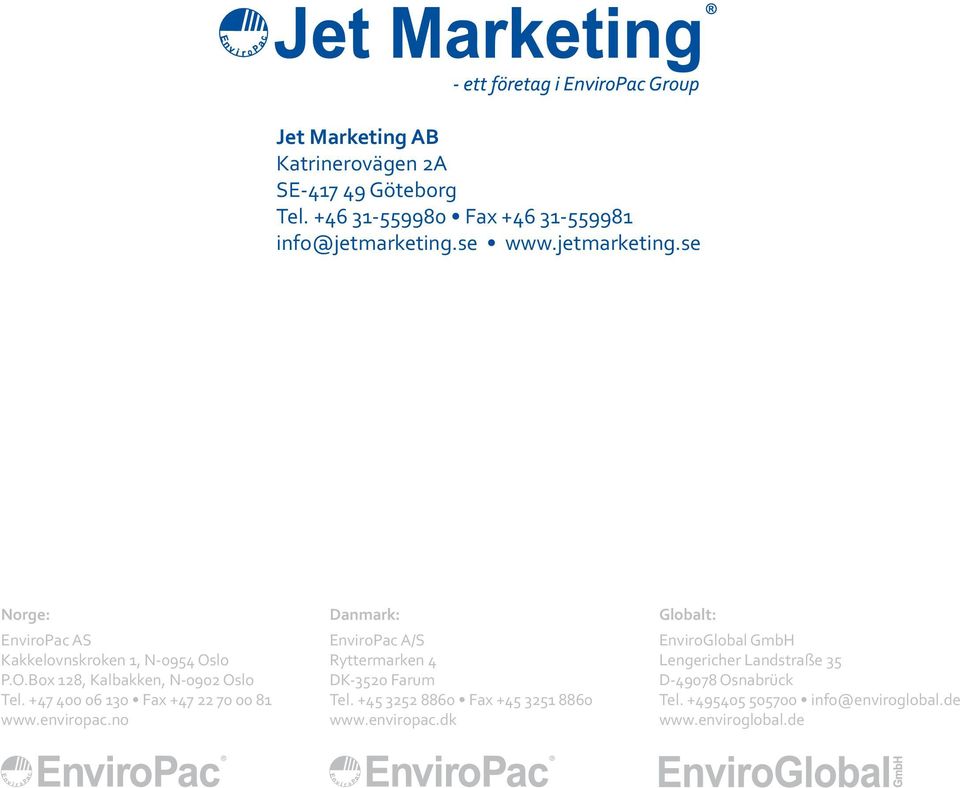

19 Jet Marketing AB Katrinerovägen A SE Göteborg Tel Fax info@jetmarketing.se Norge: EnviroPac AS Kakkelovnskroken 1, N-0954 Oslo P.O.Box 18, Kalbakken, N-090 Oslo Tel Fax Danmark: EnviroPac A/S Ryttermarken 4 DK-350 Farum Tel Fax Globalt: EnviroGlobal GmbH Lengericher Landstraße 35 D Osnabrück Tel info@enviroglobal.de
