1 Lågspänningsställverk MNS Light F och MNS Light SR Installation och handhavande MNS Light MNS Light MNS Light ABB LV Systems

2 Lågspänningsställverk MNS Light F och MNS Light SR finns med märkströmmar upp till 1900 A (IP 21, IP 31) och kan bestyckas med: distributionsgrupper, gruppcentraler och startkopplare i fast utförande (F-grupper) säkringslastbrytar-grupper typ SlimLine och gruppcentraler i borttagbart utförande (SR-grupper) Ytterligare information: Broschyr 1TSC2111-SE: MNS Light F Broschyr 1TSC2112-SE: MNS Light SR Broschyr 1TSC2113-SE: MNS Light SR Serviscentral Katalog 1TSC2210-SE Information om normalutförande 1TSC238-SE Innehållsförteckning Hantering och uppackning 3 Uppställning av ställverksskåp 4 Förläggning av externa kablar 7 Anslutning av effektbrytarskåp och frånskiljarskåp 8 Kanalskenanslutning 12 Anslutning av apparatgrupper 13 Åtgärder före spänningssättning 19 2

3 Hantering och uppackning Ställverksskåpen levereras som färdigmonterade kompletta enheter med horisontala skenor. Varje skåp är skyddat med ett plastöverdrag och förankrat på lastpall. Kontrollera leveransen mot packsedeln. Behandla skåpen varsamt. Förflyttning sker enklast med hjälp av gaffeltruck. Vid lyftning med travers eller kran: 1. Använd lyftplåtarna som är monterade på skåpens ovansida om skåpen är beställda med sådana. 2. Fäst lyftstropparna med schacklar i lyftplåtarnas hål. 3. Anpassa stropplängden så att vinkeln mellan stropparna inte överstiger 60. Om skåpen inte installeras direkt ska de förvaras torrt och dammskyddat. Plastöverdragen bör behållas som skydd. Undvik att fästa självhäftande märklappar på målade ytor. De kan ge märken i färgen om de får sitta för länge. Enklast transporteras skåpen med gaffeltruck. Max 60 Lyftning med travers eller kran. Max. 3 mm Varning för stor tipprisk vid hantering med handtruck. Trucken får inte lyftas mer än max 3 mm vid förflyttning av skåp på pall. 3

4 Uppställning av ställverksskåp Skåptyper, översikt Effektbrytarskåp för ACB Skåpbredd 600 mm. Effektbrytarskåp för MCCB Skåpbredd 500 mm. Frånskiljarskåp Skåpbredd 500 eller 600 mm. Apparatskåp för F- eller SR-grupper med kabelutrymme Skåpbredd eller mm. Obestyckat apparatskåp Skåpbredd 500 eller 600 mm. Apparatskåp för gängsäkringscentraler Skåpbredd 600 mm. Servisskåp Skåpbredd 800 mm. Följande mått är lika för alla typer av MNS Light Foch MNS Light SR-skåp: Höjd 2129 mm (2157 mm när lyftplåtar ingår) Höjdmodul 50 mm Djup mm Fritt utrymme runt skåp Fritt utrymme ovanför skåpen bör vara minst 150 mm. Avstånd mellan skåpens ryggplåt och vägg samt mellan sidoavslutningsplåt och vägg ska vara minst 40 mm. Apparatskåp med manövervred i luckorna bör placeras med minst 150 mm avstånd från vänster sidoavslutningsplåt till vägg för att luckorna ska kunna öppnas mer än 90. Avstånd till vägg. min 150 Fritt utrymme ovanför skåp. 20 min /650 min min. 40 min min Avstånd till vägg när både 650 och mm djupa skåp förekommer i samma skåprad. 40 min. 90 Transformatorskåp MNS Light 1300 Avstånd till vägg när transformatorskåp är direkt sammanbyggt med MNS Light. Skåpraden kan placeras valfritt till vänster eller höger om transformatorskåpet. 4

5 Uppställning av ställverksskåp, forts. Håltagning Teckningarna visar i bottenplåten befintlig håltagning, för intag av externa kablar underifrån, och håltagningen i takplåten. I takplåten erhålls håltagning endast när skåpet beställts för anslutning ovanifrån. Håltagning i takplåt Fig F Skåptyp Håltagning Håltagning i bottenplåt i takplåt Figur Figur Effektbrytarskåp för ACB, typ Megamax A G Effektbrytarskåp för ACB, typ Emax B H Effektbrytarskåp för MCCB C F Frånskiljarskåp, bredd 500 mm C F Frånskiljarskåp, bredd 600 mm B H Apparatskåp för F-grupper E J Apparatskåp för SR-grupper E J Obestyckat apparatskåp, bredd 500 mm C F Obestyckat apparatskåp, bredd 600 mm B H Apparatskåp för gängsäkringscentraler B H Servisskåp D I Håltagning i bottenplåt Fig G Fig H Fig A 35 Fig D Fig I Fig B 35 Fig E / Fig J Fig C *) 500*) / *) Endast för mm brett skåp 5

6 Uppställning av ställverksskåp, forts. Uppriktning av skåp Underlaget ska vara plant och väl avvägt för uppställning (Hus-AMA tolerans 3B eller Klass 2) varvid flera skåp kan skruvas samman utan extra åtgärd. Om underlaget inte är tillräckligt plant kan det bl a medföra att luckor och dörrar kärvar. Höjdjustering av skåpen sker genom att plåtbrickor placeras under fästöronen. Ihopskruvning av skåp Eventuell höjdjustering av skåpen måste göras före ihopskruvning. I skåpens högra sidoplåt finns åtta frigående hål för M6 sexkantsskruv och i den vänstra sidoplåten finns motsvarande gängade hål. Skruvarna är vid leverans idragna i vänster sidoplåt Fastsättning Varje skåp har fyra utvändiga fästöron för fastsättning i golvet, håldiameter 16 mm. Borrning görs efter att skåpen justerats in på plats. Se till att inte betongdamm eller liknande tränger in i skåpen vid borrningen. Enstaka skåp och det första skåpet i en skåprad fästs i golvet i alla fyra fästöronen. Övriga skåp i en skåprad fästs endast i den ena skåpsidan (två fästöron). Vid montering mot vägg eller rygg mot rygg fästs skåpen upptill med väggfästen. Enstaka skåp och det första skåpet i en skåprad fästs med två väggfästen. Övriga skåp i en skåprad fästs endast med ett väggfäste. Väggfästena sitter monterade i skåpens överkant och måste vändas så att fästhålen kommer uppåt. Vid fastsättning mot vägg eller rygg mot rygg fästs skåpen i golvet endast i de främre fästöronen. Ø *) Höjdjustering görs genom att plåtbrickor placeras under fästöronen. Ihopskruvning av skåp Fastsättning i golv. Fastsättning mot vägg Fastsättning rygg mot rygg. Ihopkoppling av horisontala samlingsskenor Ihopkoppling av de horisontala skenorna mellan skåpenheterna sker från skåpens framsida. Såväl fasskenor som N- och PE-skenor skarvas på samma sätt. 1. Demontera skyddsskärmen framför skenorna så att skarvstället blir åtkomligt. 2. Lossa skruvarna i skarvstyckena. 3. För över skarvstyckena till skenorna i skåpet bredvid. 4. Dra åt skruvarna med momentnyckel, 20 Nm. 5. Återmontera skyddsskärmen. Vid dubbla skarvstycken ska båda vara placerade på skenornas framsida. Vid tre skarvstycken ska två vara placerade på skenornas framsida och skarvstycket med gängbussningar bakom skenorna (ersätter mutterbrickan). 6 Skarvstycke M8, 20 Nm Ihopkoppling av skenor. Mutterbricka eller skarvstycke med gängbussningar

7 Förläggning av externa kablar Apparatskåp Alla externa kablar till apparatskåp förläggs i kabelutrymmet. Interna kopplingar Manöverkablar Huvudkablar I kabelutrymmet finns fyra skenor, baktill och på höger skåpvägg, för fastsättning av huvudkablar med hjälp av kabelhållare. De är försedda med hål med 50 mm delning för grova buntband. Klenare kablar fästs lämpligen på fästskenorna med två korslagda mindre buntband. Hjälpkablar Interna kopplingar och manöverspänningsmatning fästs med buntband till vänster i kabelutrymmets bakkant. I apparat- och kabelutrymmet kan en kabelkanal, avsedd för kopplingar mellan skåp, erhållas som tillval. I kabelutrymmet kan en fästskena, avsedd för skåpplintar (G50), erhållas som tillval. Kabelutrymme. Huvudkablar bak Huvudkablar på höger skåpvägg Kabelhållare. Förläggning av manöverkablar Kabelkanal för manöverledningar mellan skåp. Fästskena för skåpplintar. Effektbrytarskåp, frånskiljarskåp Huvudkablar Huvudkablarna avlastas med fästklammer i ankarskenor. Hjälpkablar Manöverkablar avlastas med buntband i kabelfästjärnen som är placerade på skåpgavlarna. Manöverkablar kan placeras på båda gavlarna beroende på var anslutningsplinten är placerad. 7

8 Anslutning av effektbrytarskåp och frånskiljarskåp Kabelareor, huvudkretsar Skåputförande A och E. Kabelanslutning underifrån eller ovanifrån. Max anslutbar area mm 2 Frånskiljarskåp A 6// A 20//240 Effektbrytarskåp MCCB A 6//240 Effektbrytarskåp ACB A 8//240 Kabelareor, hjälpkretsar Hjälpkretskablar ansluts till plintar. Max anslutbar area mm 2 Fasta 4 Frånskiljbara 10 Måttskisser Frånskiljarskåp OETL A, kabelanslutning underifrån OETL A, kabelanslutning ovanifrån OETL 2000 A, kabelanslutning underifrån OETL 2000 A, kabelanslutning ovanifrån 8

9 Anslutning av effektbrytarskåp och frånskiljarskåp, forts. Frånskiljarskåp, forts. OETL A, skenanslutning ovanifrån OETL 2000 A, skenanslutning ovanifrån Effektbrytarskåp för MCCB MCCB A, kabelanslutning underifrån MCCB A, skenanslutning ovanifrån MCCB A, kabelanslutning ovanifrån 9

10 Anslutning av effektbrytarskåp och frånskiljarskåp, forts. Effektbrytarskåp för ACB, typ Megamax Megamax A, kabelanslutning underifrån Megamax 2000 A, kabelanslutning underifrån Megamax A, kabelanslutning ovanifrån Megamax A, skenanslutning ovanifrån 10

11 Anslutning av effektbrytarskåp och frånskiljarskåp, forts. Effektbrytarskåp för ACB, typ Emax 4-poligt utförande 4 eller 5 inkommande ledare 5-ledarsystem 3-poligt utförande 4 eller 5 inkommande ledare 5-ledarsystem 3-poligt utförande 4 inkommande ledare 4-ledarsystem Kabelanslutning ovanifrån Skenanslutning ovanifrån Kabelanslutning underifrån 11

12 Kanalskenanslutning Kanalskenanslutningar används för inkommande eller utgående matning eller för sammankoppling av ställverksrader. Anslutningsenheten upptar höjden 6 M i skåpets övre del. Apparatgrupper kan därför inte samtidigt monteras i detta utrymme. Anslutningsenheterna har fyra ledare och är avsedda för anslutning till Klöckner & Möllers kanalskenor typ LD med kapslingsklass IP30 eller IP54. PE- och N-ledare Gemensam skyddsledar- och nollskena (PEN) ansluts via anslutningsenhetens 4:e skena. Vid separata N- och PE-skenor ansluts N-ledaren via anslutningsenhetens 4:e skena medan PE-ledaren ansluts via anslutningsenhetens kapsling. Observera fasföljden Anslutningsenheter finns av två typer; 461 med fasföljd från vänster till höger och 462 med fasföljd från höger till vänster. För intillstående skåprader med fronten åt samma håll ska den ena anslutningsenheten vara av typ 461 och den andra av typ 462. Samma sak gäller om skåpen står front mot front eller rygg mot rygg. Om skåpraderna står bakom varandra med fronten åt samma håll ska båda anslutningsenheterna var typ 461. Måttskisser Anslutningsenheter 1250 och 1600 A. Mått för 2000 A på förfrågan. Typ 461 Typ 461 Typ 462 Typ 462 L1, L2, L3, PEN(N) L1, L2, L3, PEN(N) PEN(N), L3, L2, L1 PEN(N), L3, L2, L1 6 M (300) 6 M (300) F- och SR-skåp med kabelutrymme Brytarskåp, frånskiljarskåp och apparatskåp utan kabelutrymme F- och SR-skåp med kabelutrymme Brytarskåp, frånskiljarskåp och apparatskåp utan kabelutrymme Typ 461 Typ 462 Typ 461 Typ Min L L *) Min (L + 2 x 360) 2120 Min (L ) 12 *) 2350 för storlek 1250 A 2370 för storlek 1600 A

13 Anslutning av apparatgrupper F-grupper, huvudkretsar Huvudkretsarna ansluts direkt till apparatuttagen med kabelsko eller kabelklämma. Apparatgrupp Anslutbar area, kopparkabel Anslutbar area, aluminiumkabel Apparattyp Storlek Max area Area Max area Area kabelsko kabelklämma kabelsko kabelklämma mm 2 mm 2 mm 2 mm 2 VMLM MCCB-grupper utan strömmätning Isomax S2 N/S Isomax S2 N/S Isomax S3 N/H // // Isomax S3 N/H // // Isomax S4 N/H // // Isomax S4 N/H // // Isomax S5 N/H //185 2//50 2//185 2//240 2//50 2//185 Isomax S6 N/H //300 2//95 2//300 2//300 2//95 2//300 VMLM MCCB-grupper med strömmätning och VMLMI inkommande MCCB-grupper Isomax S2 N/S Isomax S2 N/S Isomax S3 N/H // // Isomax S3 N/H // // Isomax S4 N/H // // Isomax S4 N/H // // Isomax S5 N/H //300 2//50 2//185 2//300 2//50 2//185 Isomax S6 N/H //300 2//95 2//300 3//300 2//95 2//300 VMLLH säkringslastbrytar-grupper utan strömmätning OESA OESA // // OESA //185 2//50 2//185 2//300 2//50 2//185 OESA //300 2//95 2//300 3//300 2//95 2//300 OESA //300 2//95 2//300 3//300 2//95 2//300 VMLLH säkringslastbrytar-grupper med strömmätning och VMLLHI inkommande säkringslastbrytar-grupper OESA OESA // // OESA //300 2//50 2//185 2//300 2//50 2//185 OESA //300 2//95 2//300 3//300 2//95 2//300 OESA //300 2//95 2//300 3//300 2//95 2//300 VMLLH..C utgående kwh-grupper Mätenhet C Mätenhet 1 250C 2// // Mätenhet 2 400C 2//300 2//50 2//185 2//300 2//50 2//185 Mätenhet C 3//300 2//95 2//300 3//300 2//95 2//300 VMLD, VMLDH, VMLR startkopplar-grupper och VMLC kontaktorgrupper A9 9-1 eller 2x A eller 2x A eller 2x A eller 2x1, A eller 2x2, A x6 50 eller 2x A x6 50 eller 2x A x6 50 eller 2x A x6 95 eller 2x A x6 95 eller 2x EH // // EH // // EH // // EH // // EH // // EH // // EH // //

14 Anslutning av apparatgrupper, forts. SR-grupper, huvudkretsar Huvudkretsarna ansluts direkt till apparatuttagen med kabelklämma. Apparatgrupp Anslutbar area Anslutbar area Apparattyp Storlek kopparkabel, mm 2 aluminiumkabel, mm 2 VMLM säkringslastbrytar-grupper SR-E SR-E SR-E //35 2//240 2//35 2//240 SR-E //35 2//240 2//35 2//240 Extra ansl.enhet +A4D3 2//35 3//240 2//35 3//240 VMLLHI inkommande säkringslastbrytar-grupper Mätenhet 1 250C Mätenhet 2 400C 2//50 2//185 2//50 2//185 Mätenhet 3 630C 2//95 2//300 2//95 2//300 VMLLH..C utgående kwh-grupper Mätenhet C Mätenhet 1 250C Mätenhet 2 400C 2//50 2//185 2//50 2//185 Mätenhet 3 630C 2//95 2//300 2//95 2//300 14

15 Anslutning av apparatgrupper, forts. Gängsäkringscentraler i apparatskåp för F- och SR-grupper Gänga II, 25 A Med noll- och skyddsledarskenor N PE Noll- och skyddsledarskenorna är försedda Antal grupper Höjd, med gemensam nollfrånskiljning och erforderliga enskruvsöverfall för 1-polig anslutning av 1-polig 3-polig moduler samtliga utgående grupper Anslutbar area: max 10 mm 2, min 1,5 mm Gänga II, 25 A Med plintrad Grupperna är anslutna till en plintrad som även innehåller frånskiljbara nollplintar för gemensam och individuell frånskiljning av grupperna. Skyddsledarskena med enskruvsöverfall samt förbindning till huvudnollplint ingår. Anslutbar area: max 6 mm 2, min 1,5 mm 2 på 3-polig max 4 mm 2, min 1,5 mm 2 på 1-polig Antal grupper Höjd, 1-polig 3-polig moduler Gänga II, 25 A Med gruppbrytare 40 A Varje grupp är försedd med 3-polig gruppbrytare. Noll- och skyddsledarskenorna har gemensam nollfrånskiljning och erforderliga enskruvsöverfall för anslutning av utgående grupper. Anslutbar area: max 10 mm 2, min 1,5 mm 2 Antal grupper Höjd, 1-polig 3-polig moduler Gänga II, 25 A Med extra säkringsrad 6 säkringssocklar 25 A monterade på en fasskena bredvid de ordinarie tre raderna. Anslutbar area: max 10 mm 2, min 1,5 mm 2 Antal grupper Höjd, 1-polig 3-polig moduler Forts. sid 16 15

16 Anslutning av apparatgrupper, forts. Gängsäkringscentraler, forts. från sid 15 Gänga III, 63 A Med noll- och skyddsledarskenor N PE Noll- och skyddsledarskenorna är förseda med gemensam nollfrånskiljning och erforderliga tvåskruvsöverfall för 3-polig anslutning av samtliga utgående grupper. Anslutbar area: max 25 mm 2, min 1,5 mm 2 Antal grupper Höjd, 1-polig 3-polig moduler Gänga III, 63 A Med plintrad Grupperna är anslutna till en plintrad som även innehåller frånskiljbara nollplintar för gemensam och individuell frånskiljning av grupperna. Skyddsledarskena med tvåskruvsöverfall samt förbindning till huvudnollplint ingår. Anslutbar area: max 16 mm 2, min 1,5 mm 2 Antal grupper Höjd, 1-polig 3-polig moduler Gänga III, 63 A Med gruppbrytare 80 A Varje grupp är försedd med 3-polig gruppbrytare. Noll- och skyddsledarskenorna har gemensam nollfrånskiljning och erforderliga tvåskruvsöverfall för 1-polig anslutning av utgående grupper. Anslutbar area: max 16 mm 2, min 1,5 mm 2 Antal grupper Höjd, 1-polig 3-polig moduler Gänga III, 63 A Med extra säkringsrad 6 säkringssocklar 25 A monterade på en fasskena bredvid de ordinarie tre raderna. Anslutbar area: max 25 mm 2, min 1,5 mm 2 på 3-polig max 10 mm 2, min 1,5 mm 2 på 1-polig Antal grupper Höjd, 1-polig 3-polig moduler

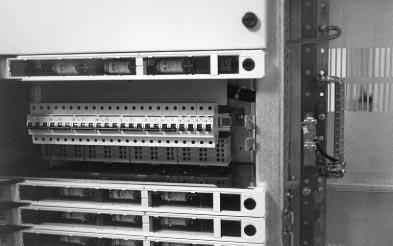

17 Anslutning av apparatgrupper, forts. MCB-centraler i apparatskåp för F- och SR-grupper Kabelkanal för extern kabel Interna kablar från back-up brytare eller från samlingsskena Noll-skena PE-skena Frånskiljningsplint N PE Anslutning av externa kablar sker direkt till MCB-apparaternas uttag Intern fördelnings-samlingsskena för MCB-apparater Grunduppsättning (PEN) PE + N Placerad i 5-ledarsystem PEN/PE + N Placerad i 4-ledarsystem (nollskena som tillval) 17

18 Anslutning av apparatgrupper, forts. Hjälpkretsar, F-grupper Hjälpkretsarna ansluts till pluggbara 10-poliga plintdon. Max anslutbar area: 1 x 4 skruvklämma. Max märkström/spänning: 10 A/500 V. Pluggbart plintdon för hjälpkretsar för F-grupper. Hjälpkretsar, SR-grupper Hjälpkretsarna ansluts till fasta plintdon. Max anslutbar area: 0,5 4 mm 2, skruvklämma. Max märkström/spänning: 20 A/500 V. Fast plintdon för hjälpkretsar för SR-grupper. Skyddsjord Den vertikala skyddsledarskenan (PE) har hål med 50 mm delning för kabelskoanslutning ned till 4 mm 2 ledningsarea. Ledningar med area 1 10 mm 2 ansluts till en mindre skena monterad på den stora skenan. PE-skenan är placerad längst bak till vänster i kabelutrymmet. Vertikal skyddsledarskena (PE). 18

19 Åtgärder före spänningssättning Avslutande arbeten Avlägsna trådändar och spill från kabelskalning etc. Torka bort fett och smuts. Kontrollera att verktyg och montagematerial inte glömts kvar i skåpen. Dammsug skåpen. Checklista Nedan följer en lista med punkter för inspektion och testning av ett direktjordat system. Vid indirekt jordade system måste alltid kontrolleras att alla metalldelar är korrekt jordade. Kontrollera också jordfelsskyddets signal. Utöver denna checklista måste lokala och gällande nationella föreskrifter och instruktioner följas. 1. Isättning av säkringar Alla säkringar i huvud- och hjälpkretsarna sätts i. 2. Kontroll av säkringar Kontrollera att alla säkringar överensstämmer med apparatlistan och kretsschemat. 3. Inställning av effektbrytare Momentan och termisk utlösning på effektbrytar-enheter ska ställas, baserat på belastning och selektivitet. Momentanskyddet för inkommande brytare och stora distributionsbrytare kan tillfälligt ställas in på lägsta värde för att få snabbast möjliga utlösning i händelse av en kortslutning under idrifttagningen. 4. Kontroll av strömtransformatorer Kontrollera att sekundärlindningen på alla strömtransformatorer är anslutna (belastade). I annat fall måste sekundäruttagen kortslutas. 5. Inställning av startkopplare Det termiska överlastskyddet ställs in på motorns märkström. Obs! Inställning över eller under skalområdet får inte göras. 6. Kontrollera huvudsamlingsskenorna Gör en visuell kontroll av att skruvarna i skenskarvar mellan skåpen är åtdragna. 7. Kontrollera PE- och N-skenorna Gör en visuell kontroll av att skruvarna i skenskarvar mellan skåpen är åtdragna. 8. Kontrollera fasföljd och märkning 9. Kontrollera interna kopplingar Kontrollera alla sammankopplingar mellan skåpen. 10. Utför isolationstest 10.1 Kontrollera att inkommande matning är frånkopplad Kontrollera att alla manöverspänningar är frånkopplade Kontrollera att alla reläer är urkopplade Kontrollera att alla inkommande brytare är frånskilda Kontrollera isolationen på huvudsamlingsskenorna med hjälp av en megger med 1 eller 0,5 kv. Isolationsresistansen ska vara 1 Mohm. Fas L1 N L2 N L3 N L1 L2 L2 L3 L3 L1 Isolationsresistans Mohm 10.6 Återinkoppla samtliga reläer, manöverspänningar och kretsar som frånskilts under isolationstesten. 11. Koppla in spänning 11.1 Kontrollera att inkommande och utgående brytare och frånskiljare ligger från Kontrollera att alla dörrar och luckor i ställverket är stängda Slå till matningen och koppla in ställverket, om möjligt skåp- eller sektionsvis Kontrollera fasföljden på en grupp. Det räcker med att kontrollera en grupp eftersom fasföljden redan har kontrollerats (pkt 8) Kontrollera grupperna en efter en genom att: - Slå till brytaren - Kontrollera huvudkretsen till den anslutna belastningen - Kontrollera att alla viktiga förreglingar överensstämmer med kretsschemat. 12. Slutlig kontroll 12.1 Kontrollera att alla voltmetrar, amperemetrar och energimätare fungerar Kontrollera att alla momentanskydd som satts ned under idrifttagningsarbetet återställs till sina driftinställningar Kontrollera att det inte uppstår några vibrationer eller ljud i skensystemen. VARNING HÖGA STRÖMMAR Kortslutningsströmmen i ett lågspänningsställverk är normalt mycket hög. Beroende på inställd utlösningstid, selektivitet etc. kan höga kortslutningsströmmar med relativt lång varaktighet förekomma. En kortslutning kan förorsaka allvarliga personskador och materiella skador. Det är därför viktigt att använda isolerade verktyg och säkrade instrument vid idrifttagningsarbetet. 19
