ML17E, ML23E, MLT30E Sorptionsavfuktare

Transkript

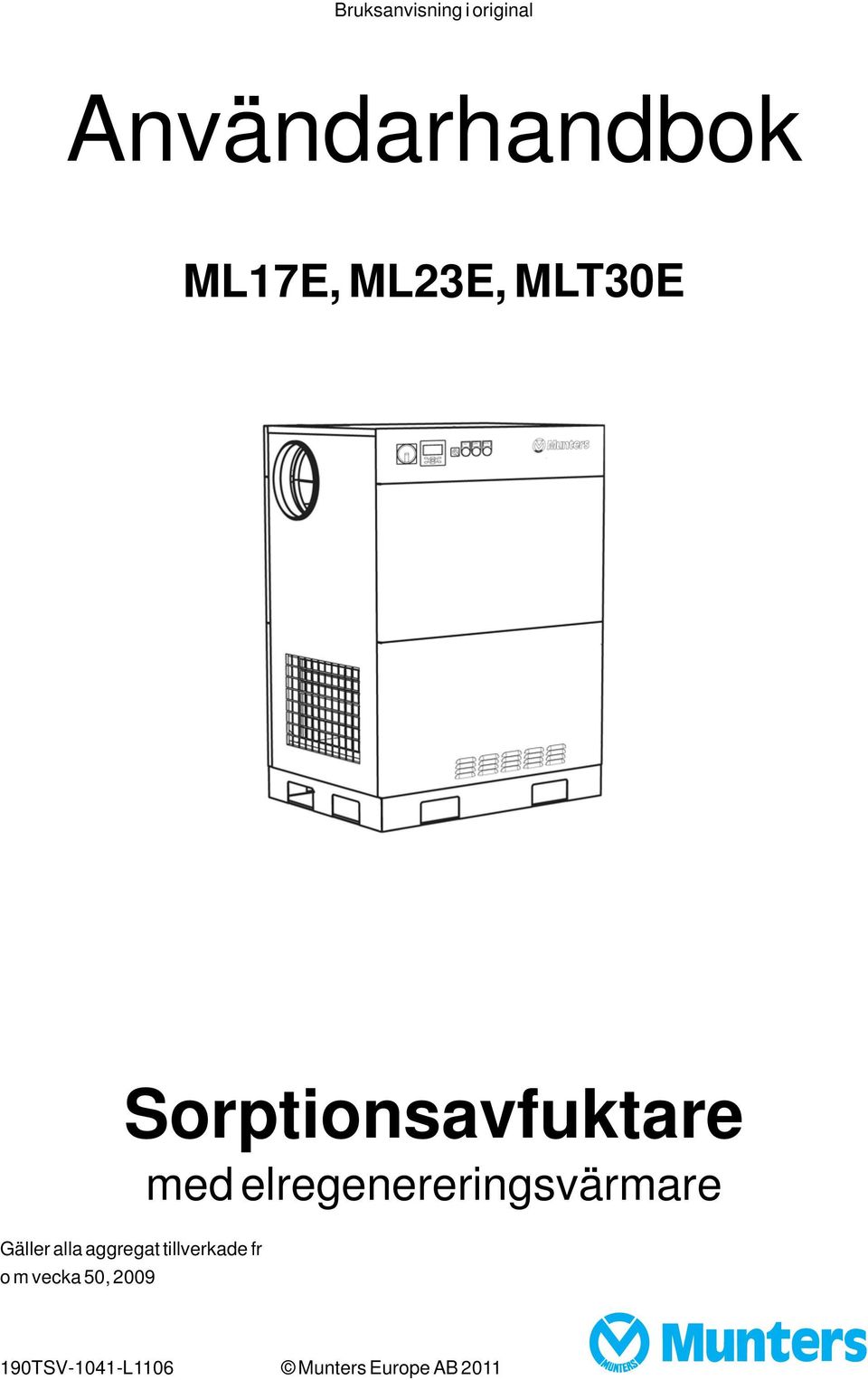

1 Bruksanvisning i original Användarhandbok ML17E, ML23E, MLT30E Sorptionsavfuktare med elregenereringsvärmare Gäller alla aggregat tillverkade fr o m vecka 50, TSV-1041-L1106 Munters Europe AB 2011

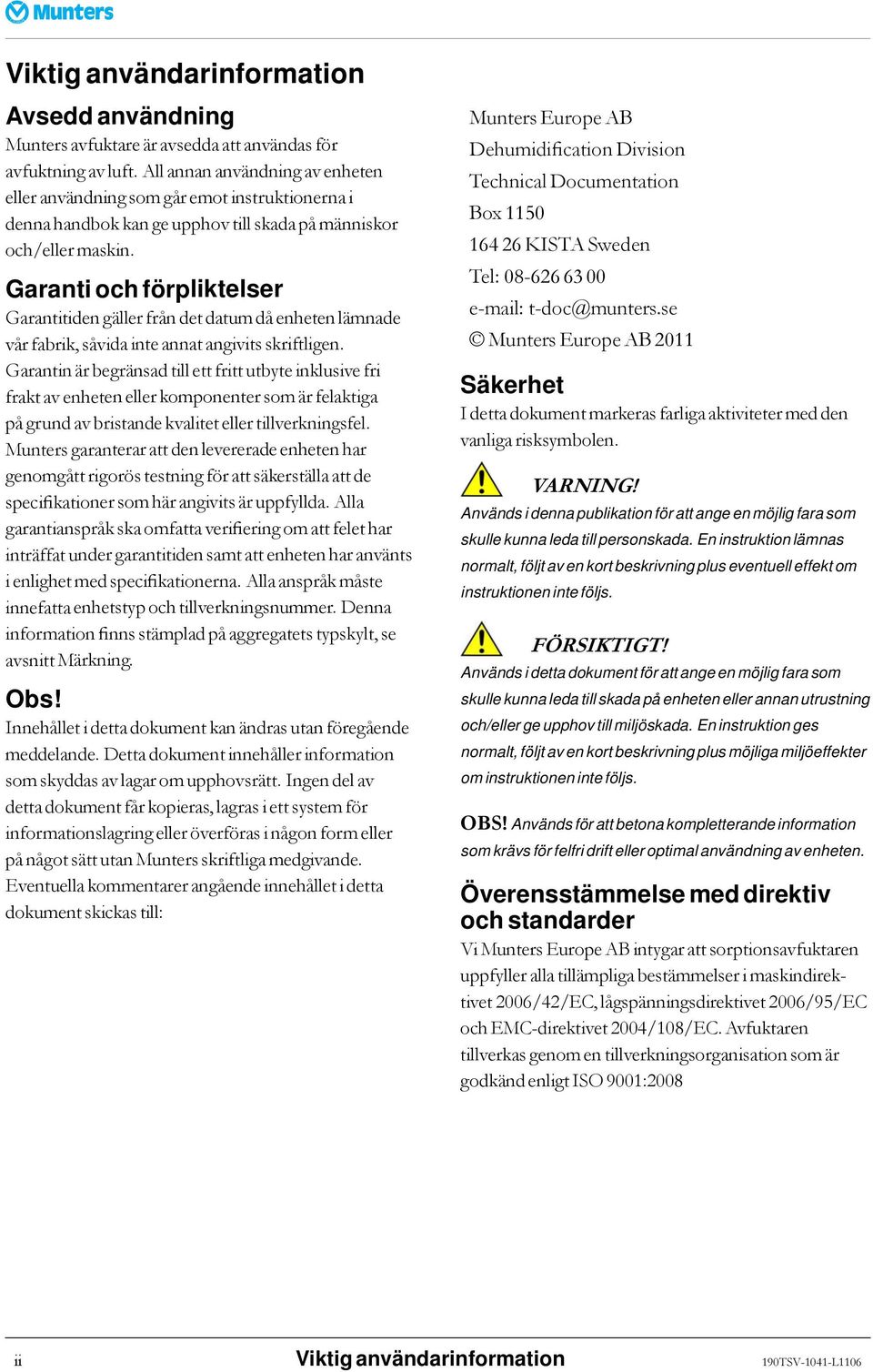

2 Viktig användarinformation Avsedd användning Munters avfuktare är avsedda att användas för avfuktning av luft. All annan användning av enheten eller användning som går emot instruktionerna i denna handbok kan ge upphov till skada på människor och/eller maskin. Garanti och förpliktelser Garantitiden gäller från det datum då enheten lämnade vår fabrik, såvida inte annat angivits skriftligen. Garantin är begränsadtill ett fritt utbyte inklusive fri frakt av enheten eller komponenter som är felaktiga på grund av bristande kvalitet eller tillverkningsfel. Munters garanterar att den levererade enheten har genomgått rigorös testning för att säkerställa att de specifikationer som här angivits är uppfyllda. Alla garantianspråk ska omfatta verifiering om att felet har inträffat under garantitiden samt att enheten har använts i enlighet medspecifikationerna. Alla anspråk måste innefatta enhetstyp och tillverkningsnummer. Denna information finns stämplad på aggregatets typskylt, se avsnitt Märkning. Obs! Innehålletidettadokumentkanändrasutanföregående meddelande. Detta dokument innehåller information som skyddas av lagar om upphovsrätt. Ingen del av detta dokument får kopieras, lagras i ett system för informationslagring eller överföras i någon form eller på något sätt utan Munters skriftliga medgivande. Eventuella kommentarer angående innehållet i detta dokument skickas till: Munters Europe AB Dehumidification Division Technical Documentation Box KISTA Sweden Tel: t-doc@munters.se Munters Europe AB 2011 Säkerhet I detta dokument markeras farliga aktiviteter med den vanliga risksymbolen. VARNING! Används i denna publikation för att ange en möjlig fara som skulle kunna leda till personskada. En instruktion lämnas normalt, följt av en kort beskrivning plus eventuell effekt om instruktionen inte följs. FÖRSIKTIGT! Används i detta dokument för att ange en möjlig fara som skulle kunna leda till skada på enheten eller annan utrustning och/eller ge upphov till miljöskada. En instruktion ges normalt, följt av en kort beskrivning plus möjliga miljöeffekter om instruktionen inte följs. OBS! Används för att betona kompletterande information som krävs för felfri drift eller optimal användning av enheten. Överensstämmelse med direktiv och standarder Vi Munters Europe AB intygar att sorptionsavfuktaren uppfyller alla tillämpliga bestämmelser i maskindirektivet 2006/42/EC, lågspänningsdirektivet 2006/95/EC och EMC-direktivet 2004/108/EC. Avfuktaren tillverkas genom en tillverkningsorganisation som är godkänd enligt ISO 9001:2008 ii Viktig användarinformation 190TSV-1041-L1106

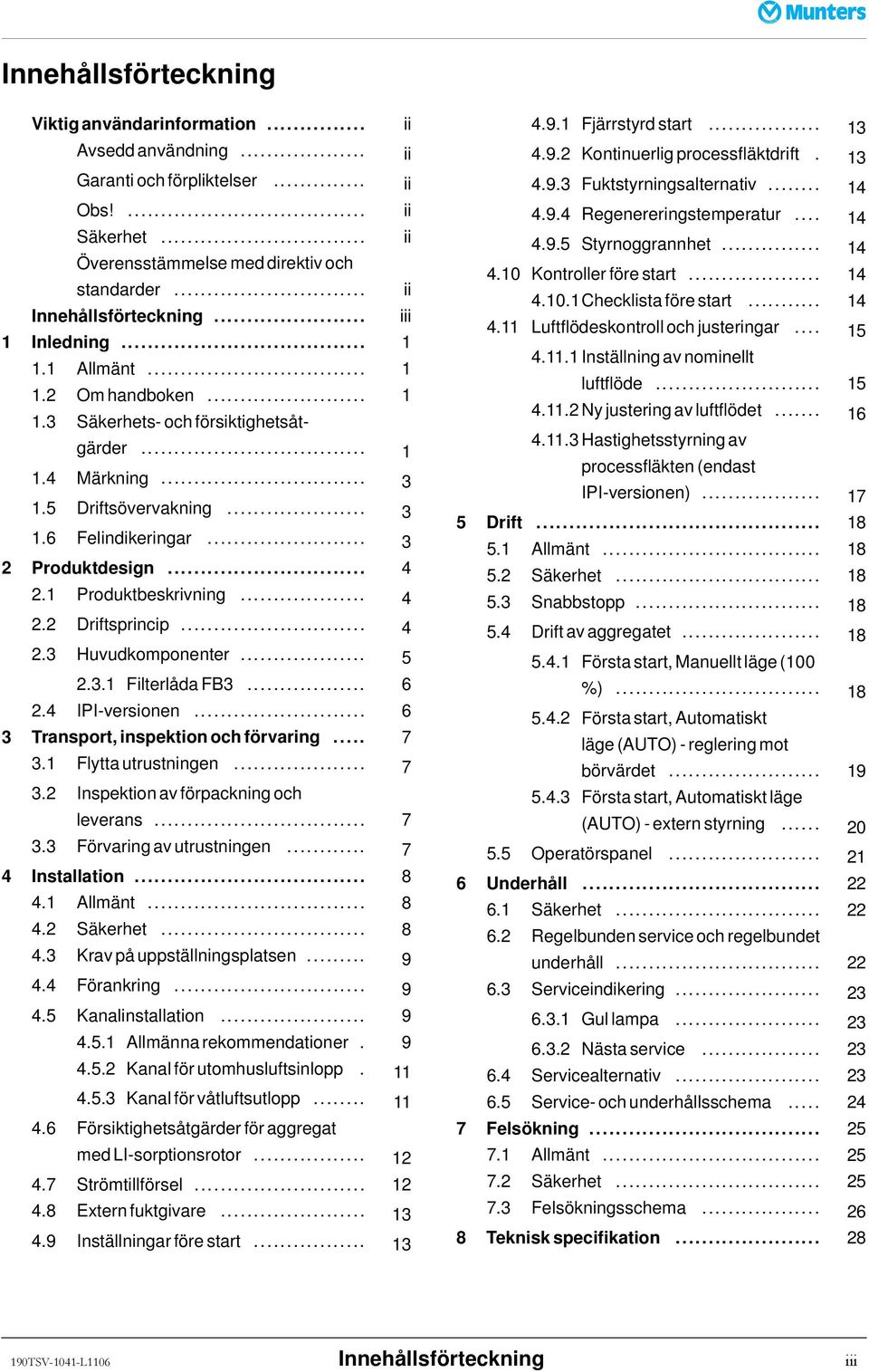

3 Innehållsförteckning Viktiganvändarinformation... ii Avseddanvändning... ii Garantiochförpliktelser... ii Obs!... ii Säkerhet... ii Överensstämmelse med direktiv och standarder... ii Innehållsförteckning... iii 1 Inledning Allmänt Omhandboken Säkerhets- och försiktighetsåtgärder Märkning Driftsövervakning Felindikeringar Produktdesign Produktbeskrivning Driftsprincip Huvudkomponenter FilterlådaFB IPI-versionen Transport,inspektionochförvaring Flyttautrustningen Inspektion av förpackning och leverans Förvaringavutrustningen Installation Allmänt Säkerhet Kravpåuppställningsplatsen Förankring Kanalinstallation Allmänna rekommendationer Kanal för utomhusluftsinlopp Kanalförvåtluftsutlopp Försiktighetsåtgärder för aggregat medli-sorptionsrotor Strömtillförsel Externfuktgivare Inställningarförestart Fjärrstyrdstart Kontinuerlig processfläktdrift Fuktstyrningsalternativ Regenereringstemperatur Styrnoggrannhet Kontrollerförestart Checklista förestart Luftflödeskontrollochjusteringar Inställning av nominellt luftflöde Ny justering av luftflödet Hastighetsstyrning av processfläkten (endast IPI-versionen) Drift Allmänt Säkerhet Snabbstopp Driftavaggregatet Första start, Manuellt läge (100 %) Första start, Automatiskt läge (AUTO) - reglering mot börvärdet Första start, Automatiskt läge (AUTO)-externstyrning Operatörspanel Underhåll Säkerhet Regelbunden service och regelbundet underhåll Serviceindikering Gullampa Nästaservice Servicealternativ Service-ochunderhållsschema Felsökning Allmänt Säkerhet Felsökningsschema Teknisk specifikation TSV-1041-L1106 Innehållsförteckning iii

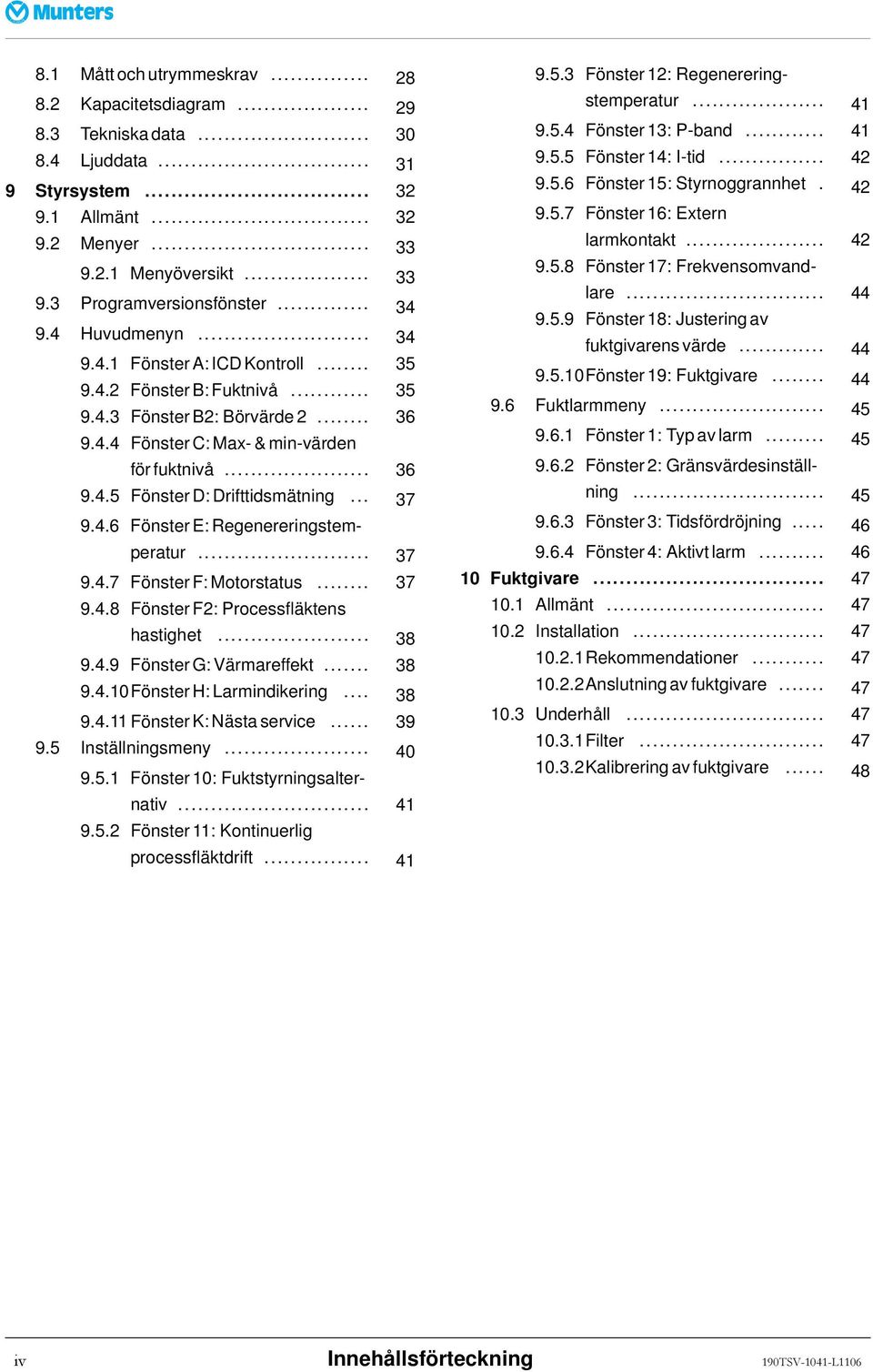

4 8.1 Måttochutrymmeskrav Kapacitetsdiagram Tekniskadata Ljuddata Styrsystem Allmänt Menyer Menyöversikt Programversionsfönster Huvudmenyn FönsterA:ICDKontroll FönsterB:Fuktnivå Fönster B2: Börvärde Fönster C: Max- & min-värden förfuktnivå Fönster D: Drifttidsmätning Fönster E: Regenereringstemperatur FönsterF:Motorstatus Fönster F2: Processfläktens hastighet FönsterG:Värmareffekt FönsterH:Larmindikering FönsterK:Nästaservice Inställningsmeny Fönster 10: Fuktstyrningsalternativ Fönster 11: Kontinuerlig processfläktdrift Fönster 12: Regenereringstemperatur Fönster13: P-band Fönster14: I-tid Fönster 15: Styrnoggrannhet Fönster 16: Extern larmkontakt Fönster 17: Frekvensomvandlare Fönster 18: Justering av fuktgivarensvärde Fönster19: Fuktgivare Fuktlarmmeny Fönster1: Typavlarm Fönster 2: Gränsvärdesinställning Fönster3: Tidsfördröjning Fönster4: Aktivtlarm Fuktgivare Allmänt Installation Rekommendationer Anslutningavfuktgivare Underhåll Filter Kalibreringavfuktgivare iv Innehållsförteckning 190TSV-1041-L1106

5 1 Inledning 1.1 Allmänt Munters tillverkar ett stort antal effektiva avfuktare som är utformade för olika användningsområden och tillämpningar. Kontakta närmaste Munters-kontor om du har några frågor om installationen, eller gå in på vår websida på Aggregatet inspekteras och kontrolleras innan det lämnar fabriken så att enhetlig kvalitet och maximal tillförlitlighet kan garanteras. För produktdata, se avsnitt Teknisk specifikation. 1.2 Om handboken Handboken är skriven för den som använder avfuktaren. Den innehåller nödvändig information om hur avfuktaren ska installeras och användas säkert och effektivt. Läs genom handboken innan aggregatet installeras och används. 1.3 Säkerhets- och försiktighetsåtgärder Alla mått och steg har vidtagits vid konstruktion och tillverkning av avfuktarna för att säkerställa att de uppfyller säkerhetskraven, direktiven och standarderna som återfinns i EG-försäkran om överensstämmelse. Handboken innehåller rekommendationer för arbetsmetoder och procedurer. Denna information ersätter inte personligt ansvar och/eller lokala säkerhetsinstruktioner. Under installation och drift måste alla som medverkarhaansvarför: sinegenochandrassäkerhet säker användning av aggregatet genom korrekt användning av utrustningen enligt beskrivningar och anvisningar i denna handbok. OBS! Vi rekommenderar att användaren tar reda på hur säkerhetssymbolerna används i denna handbok genom att läsa genom föregående sida, Viktig användarinformation. 190TSV-1041-L1106 Inledning 1

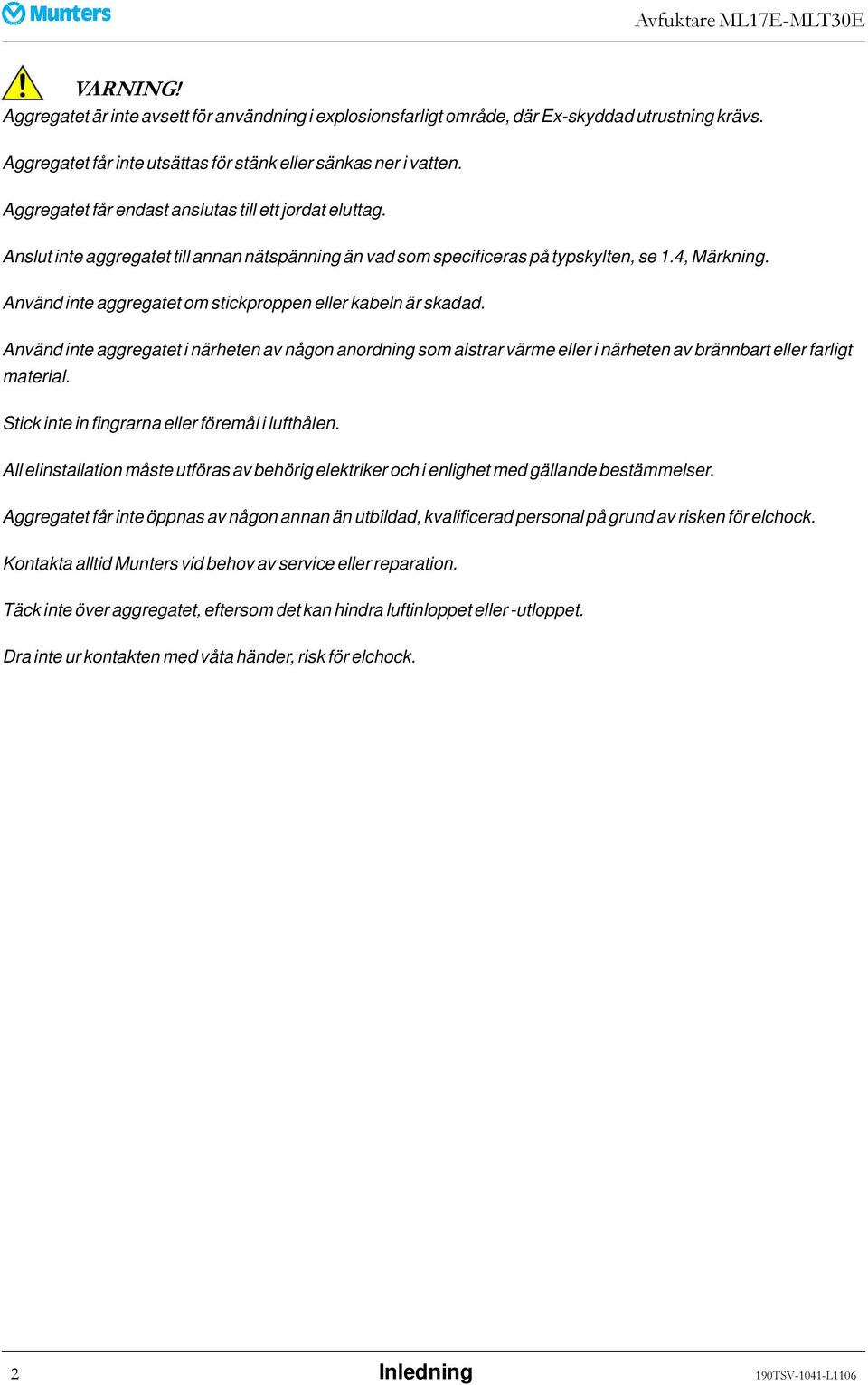

6 VARNING! Aggregatet är inte avsett för användning i explosionsfarligt område, där Ex-skyddad utrustning krävs. Aggregatet får inte utsättas för stänk eller sänkas ner i vatten. Aggregatet får endast anslutas till ett jordat eluttag. Anslut inte aggregatet till annan nätspänning än vad som specificeras på typskylten, se 1.4, Märkning. Använd inte aggregatet om stickproppen eller kabeln är skadad. Använd inte aggregatet i närheten av någon anordning som alstrar värme eller i närheten av brännbart eller farligt material. Stick inte in fingrarna eller föremål i lufthålen. All elinstallation måste utföras av behörig elektriker och i enlighet med gällande bestämmelser. Aggregatet får inte öppnas av någon annan än utbildad, kvalificerad personal på grund av risken för elchock. Kontakta alltid Munters vid behov av service eller reparation. Täck inte över aggregatet, eftersom det kan hindra luftinloppet eller -utloppet. Dra inte ur kontakten med våta händer, risk för elchock. 2 Inledning 190TSV-1041-L1106

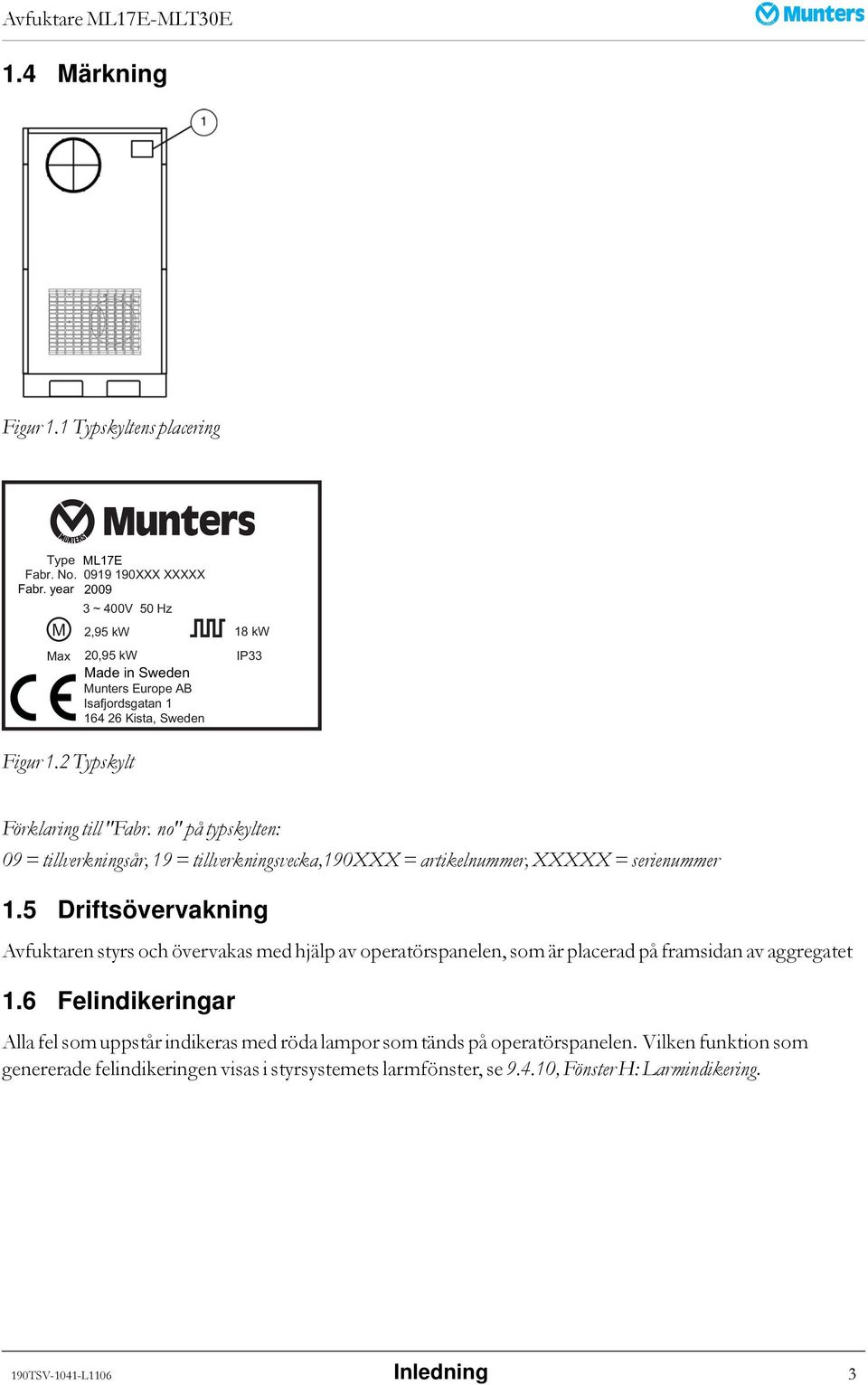

7 1.4 Märkning Figur 1.1 Typskyltens placering Type ML17E Fabr. No XXX XXXXX Fabr. year ~ 400V 50 Hz M 2,95 kw Max 20,95 kw Made in Sweden Munters Europe AB Isafjordsgatan Kista, Sweden 18 kw IP33 Figur 1.2 Typskylt Förklaring till "Fabr. no" på typskylten: 09 = tillverkningsår, 19 = tillverkningsvecka,190xxx = artikelnummer, XXXXX = serienummer 1.5 Driftsövervakning Avfuktaren styrs och övervakas med hjälp av operatörspanelen, som är placerad på framsidan av aggregatet 1.6 Felindikeringar Alla fel som uppstår indikeras med röda lampor som tänds på operatörspanelen. Vilken funktion som genererade felindikeringen visas i styrsystemets larmfönster, se , Fönster H: Larmindikering. 190TSV-1041-L1106 Inledning 3

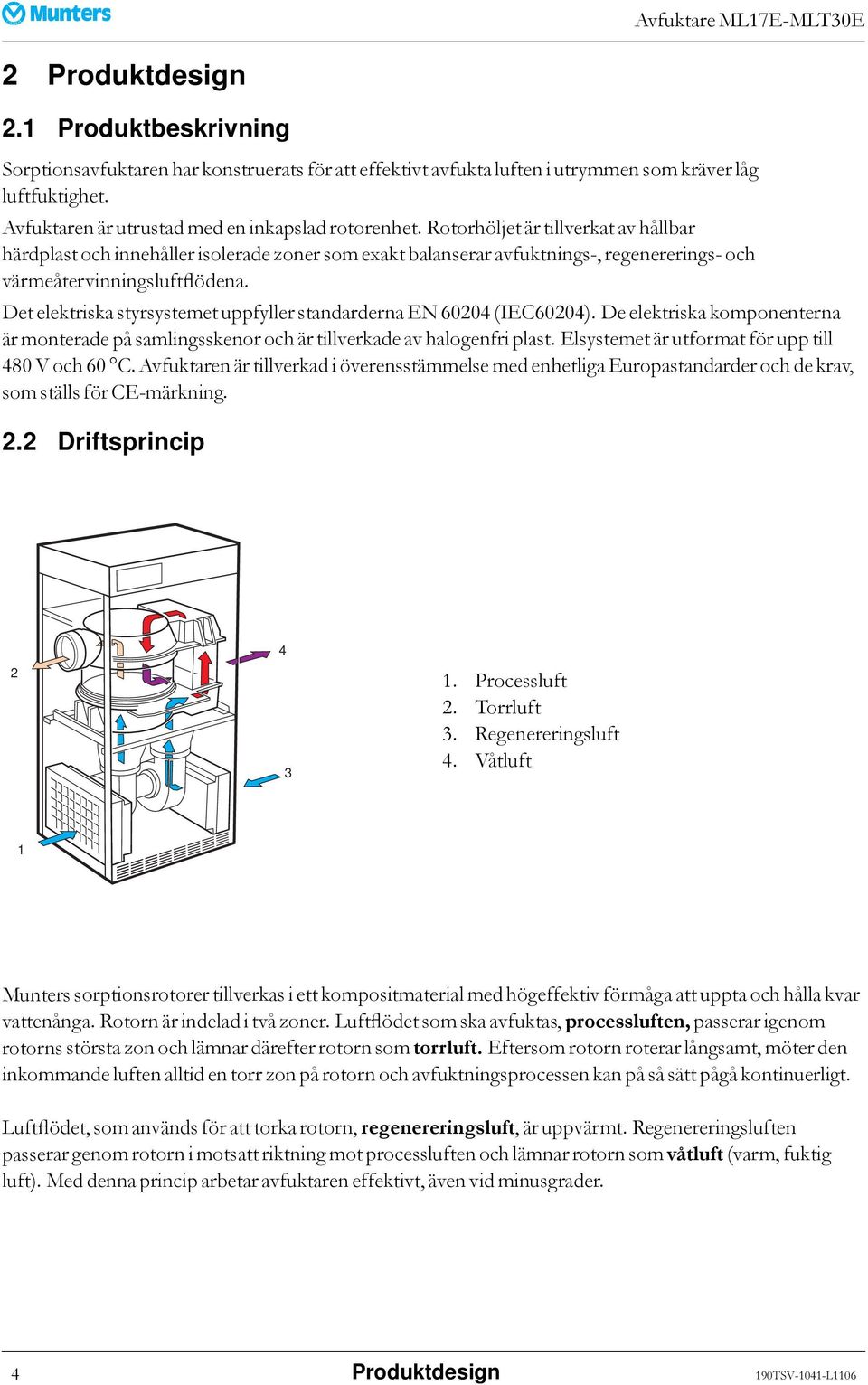

8 2 Produktdesign 2.1 Produktbeskrivning Sorptionsavfuktaren har konstruerats för att effektivt avfukta luften i utrymmen som kräver låg luftfuktighet. Avfuktaren är utrustad med en inkapslad rotorenhet. Rotorhöljet är tillverkat av hållbar härdplast och innehåller isolerade zoner som exakt balanserar avfuktnings-, regenererings- och värmeåtervinningsluftflödena. Det elektriska styrsystemet uppfyller standarderna EN (IEC60204). De elektriska komponenterna är monterade på samlingsskenor och är tillverkade av halogenfri plast. Elsystemet är utformat för upp till 480 V och 60 C. Avfuktaren är tillverkad i överensstämmelse med enhetliga Europastandarder och de krav, som ställs för CE-märkning. 2.2 Driftsprincip Processluft 2. Torrluft 3. Regenereringsluft 4. Våtluft 1 Munters sorptionsrotorer tillverkas i ett kompositmaterial med högeffektiv förmåga att uppta och hålla kvar vattenånga. Rotorn är indelad i två zoner. Luftflödet som ska avfuktas, processluften, passerar igenom rotorns största zon och lämnar därefter rotorn som torrluft. Eftersom rotorn roterar långsamt, möter den inkommande luften alltid en torr zon på rotorn och avfuktningsprocessen kan på så sätt pågå kontinuerligt. Luftflödet, som används för att torka rotorn, regenereringsluft, är uppvärmt. Regenereringsluften passerar genom rotorn i motsatt riktning mot processluften och lämnar rotorn som våtluft (varm, fuktig luft). Med denna princip arbetar avfuktaren effektivt, även vid minusgrader. 4 Produktdesign 190TSV-1041-L1106

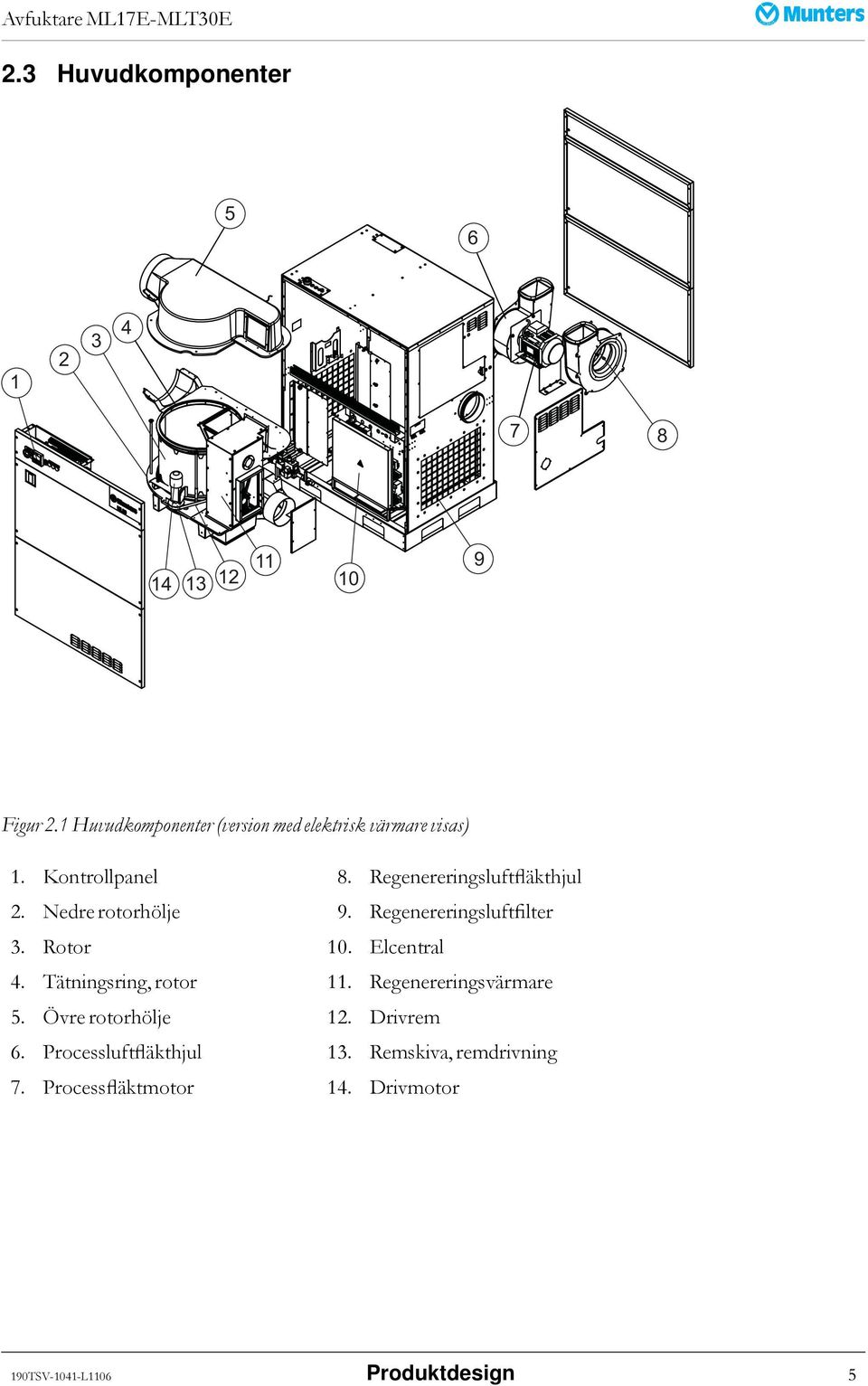

9 2.3 Huvudkomponenter Figur 2.1 Huvudkomponenter (version med elektrisk värmare visas) 1. Kontrollpanel 8. Regenereringsluftfläkthjul 2. Nedre rotorhölje 9. Regenereringsluftfilter 3. Rotor 10. Elcentral 4. Tätningsring, rotor 11. Regenereringsvärmare 5. Övre rotorhölje 12. Drivrem 6. Processluftfläkthjul 13. Remskiva, remdrivning 7. Processfläktmotor 14. Drivmotor 190TSV-1041-L1106 Produktdesign 5

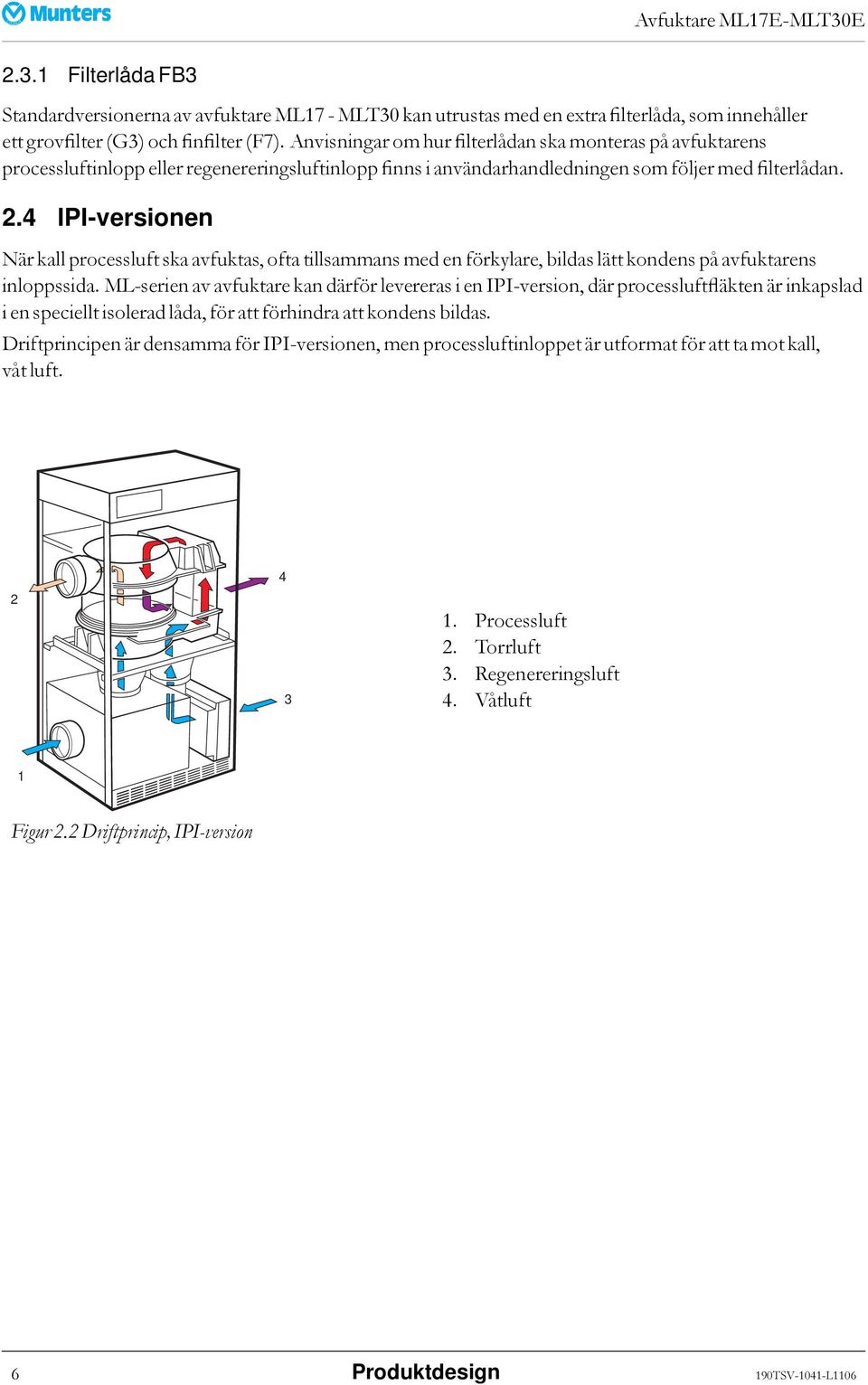

10 2.3.1 Filterlåda FB3 Standardversionerna av avfuktare ML17 - MLT30 kan utrustas med en extra filterlåda, som innehåller ett grovfilter (G3) och finfilter (F7). Anvisningar om hur filterlådan ska monteras på avfuktarens processluftinlopp eller regenereringsluftinlopp finns i användarhandledningen som följer med filterlådan. 2.4 IPI-versionen När kall processluft ska avfuktas, ofta tillsammans med en förkylare, bildas lätt kondens på avfuktarens inloppssida. ML-serien av avfuktare kan därför levereras i en IPI-version, där processluftfläkten är inkapslad i en speciellt isolerad låda, för att förhindra att kondens bildas. Driftprincipen är densamma för IPI-versionen, men processluftinloppet är utformat för att ta mot kall, våt luft Processluft 2. Torrluft 3. Regenereringsluft 4. Våtluft 1 Figur 2.2 Driftprincip, IPI-version 6 Produktdesign 190TSV-1041-L1106

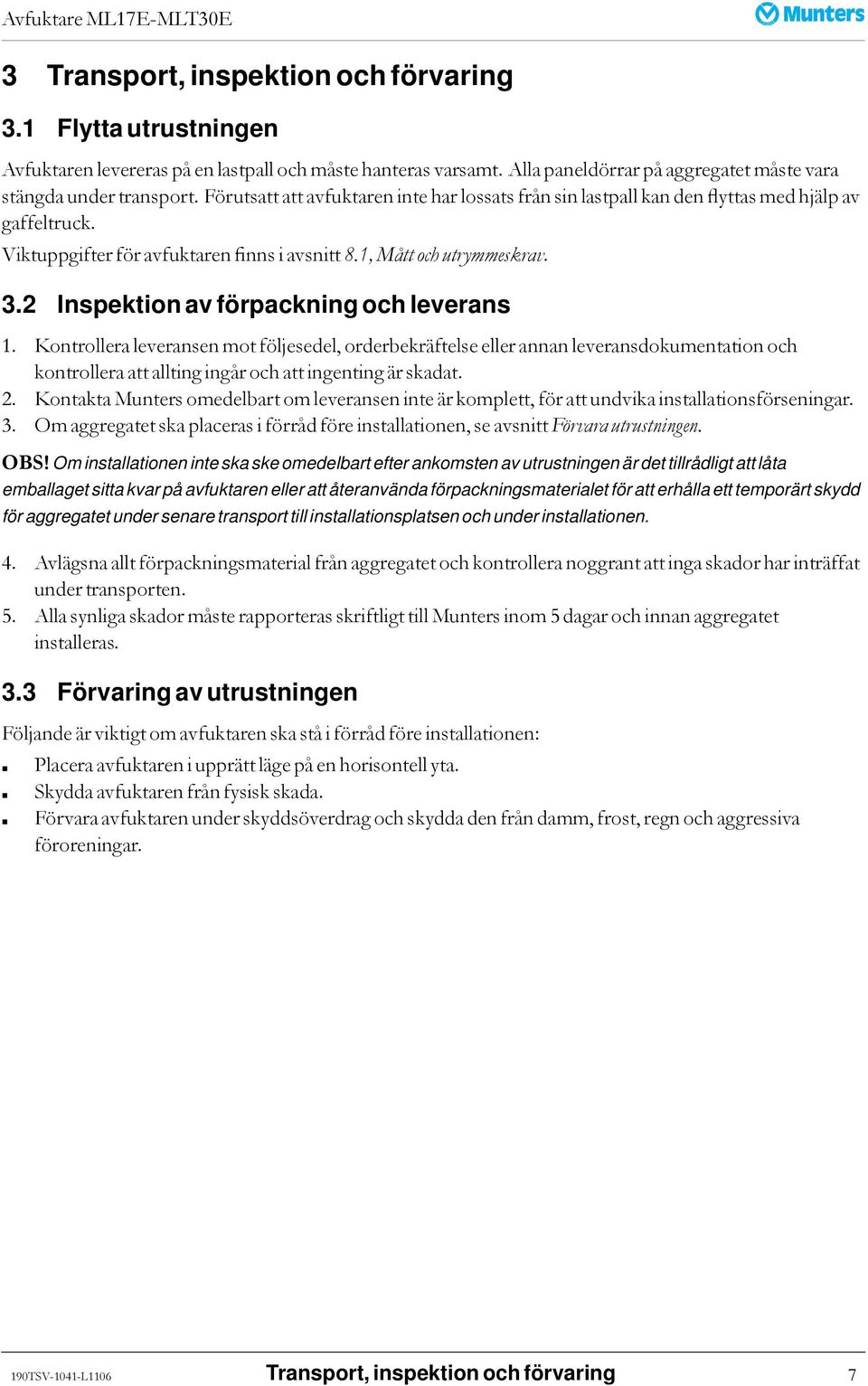

11 3 Transport, inspektion och förvaring 3.1 Flytta utrustningen Avfuktaren levereras på en lastpall och måste hanteras varsamt. Alla paneldörrar på aggregatet måste vara stängda under transport. Förutsatt att avfuktaren inte har lossats från sin lastpall kan den flyttas med hjälp av gaffeltruck. Viktuppgifter för avfuktaren finns i avsnitt 8.1, Mått och utrymmeskrav. 3.2 Inspektion av förpackning och leverans 1. Kontrollera leveransen mot följesedel, orderbekräftelse eller annan leveransdokumentation och kontrollera att allting ingår och att ingenting är skadat. 2. Kontakta Munters omedelbart om leveransen inte är komplett, för att undvika installationsförseningar. 3. Om aggregatet ska placeras i förråd före installationen, se avsnitt Förvara utrustningen. OBS! Om installationen inte ska ske omedelbart efter ankomsten av utrustningen är det tillrådligt att låta emballaget sitta kvar på avfuktaren eller att återanvända förpackningsmaterialet för att erhålla ett temporärt skydd för aggregatet under senare transport till installationsplatsen och under installationen. 4. Avlägsna allt förpackningsmaterial från aggregatet och kontrollera noggrant att inga skador har inträffat under transporten. 5. Alla synliga skador måste rapporteras skriftligt till Munters inom 5 dagar och innan aggregatet installeras. 3.3 Förvaring av utrustningen Följande är viktigt om avfuktaren ska stå i förråd före installationen: Placera avfuktaren i upprätt läge på en horisontell yta. Skydda avfuktaren från fysisk skada. Förvara avfuktaren under skyddsöverdrag och skydda den från damm, frost, regn och aggressiva föroreningar. 190TSV-1041-L1106 Transport, inspektion och förvaring 7

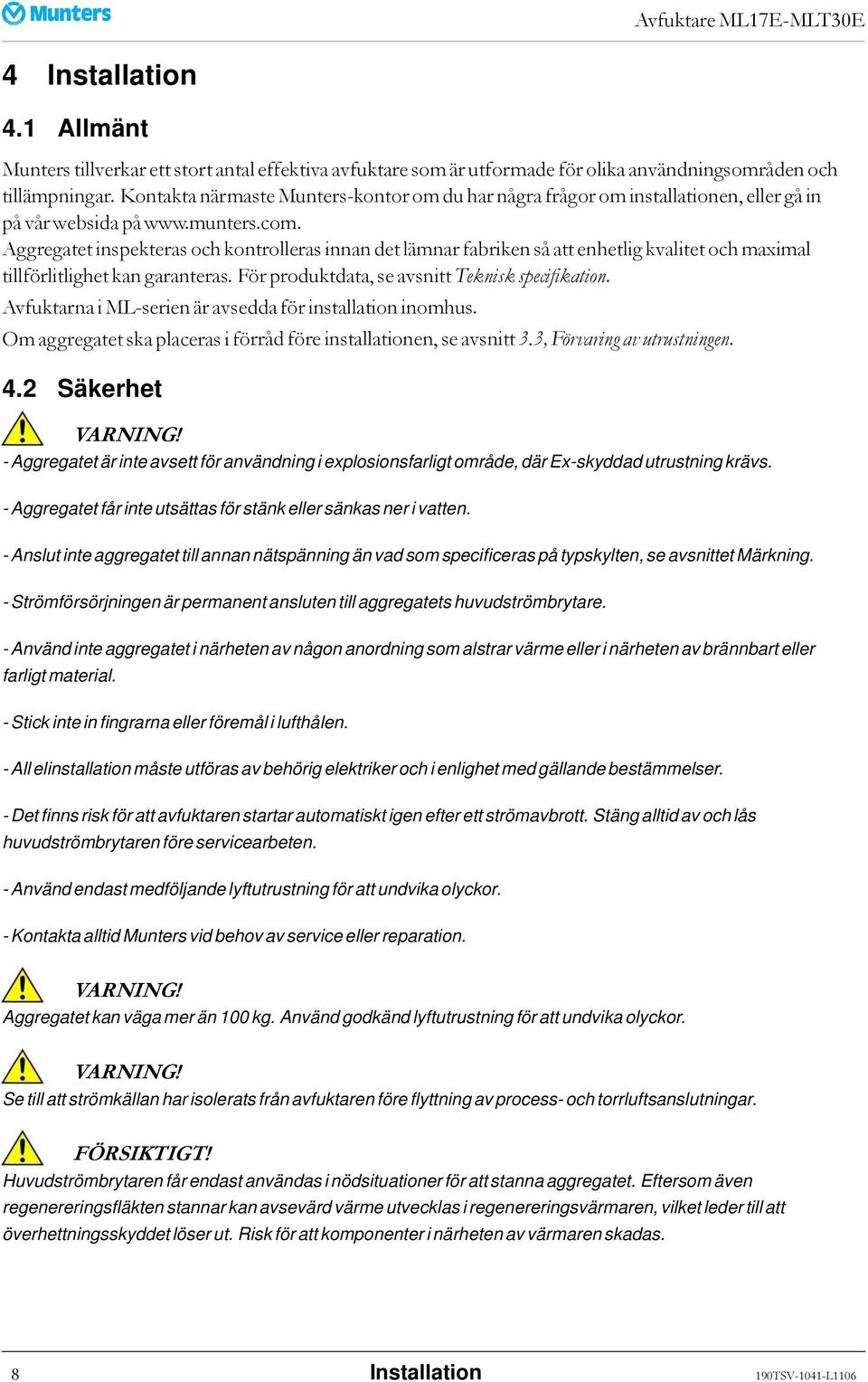

12 4 Installation 4.1 Allmänt Munters tillverkar ett stort antal effektiva avfuktare som är utformade för olika användningsområden och tillämpningar. Kontakta närmaste Munters-kontor om du har några frågor om installationen, eller gå in på vår websida på Aggregatet inspekteras och kontrolleras innan det lämnar fabriken så att enhetlig kvalitet och maximal tillförlitlighet kan garanteras. För produktdata, se avsnitt Teknisk specifikation. Avfuktarna i ML-serien är avsedda för installation inomhus. Om aggregatet ska placeras i förråd före installationen, se avsnitt 3.3, Förvaring av utrustningen. 4.2 Säkerhet VARNING! - Aggregatet är inte avsett för användning i explosionsfarligt område, där Ex-skyddad utrustning krävs. - Aggregatet får inte utsättas för stänk eller sänkas ner i vatten. - Anslut inte aggregatet till annan nätspänning än vad som specificeras på typskylten, se avsnittet Märkning. - Strömförsörjningen är permanent ansluten till aggregatets huvudströmbrytare. - Använd inte aggregatet i närheten av någon anordning som alstrar värme eller i närheten av brännbart eller farligt material. - Stick inte in fingrarna eller föremål i lufthålen. - All elinstallation måste utföras av behörig elektriker och i enlighet med gällande bestämmelser. -Detfinns risk för att avfuktaren startar automatiskt igen efter ett strömavbrott. Stäng alltid av och lås huvudströmbrytaren före servicearbeten. - Använd endast medföljande lyftutrustning för att undvika olyckor. - Kontakta alltid Munters vid behov av service eller reparation. VARNING! Aggregatet kan väga mer än 100 kg. Använd godkänd lyftutrustning för att undvika olyckor. VARNING! Se till att strömkällan har isolerats från avfuktaren före flyttning av process- och torrluftsanslutningar. FÖRSIKTIGT! Huvudströmbrytaren får endast användas i nödsituationer för att stanna aggregatet. Eftersom även regenereringsfläkten stannar kan avsevärd värme utvecklas i regenereringsvärmaren, vilket leder till att överhettningsskyddet löser ut. Risk för att komponenter i närheten av värmaren skadas. 8 Installation 190TSV-1041-L1106

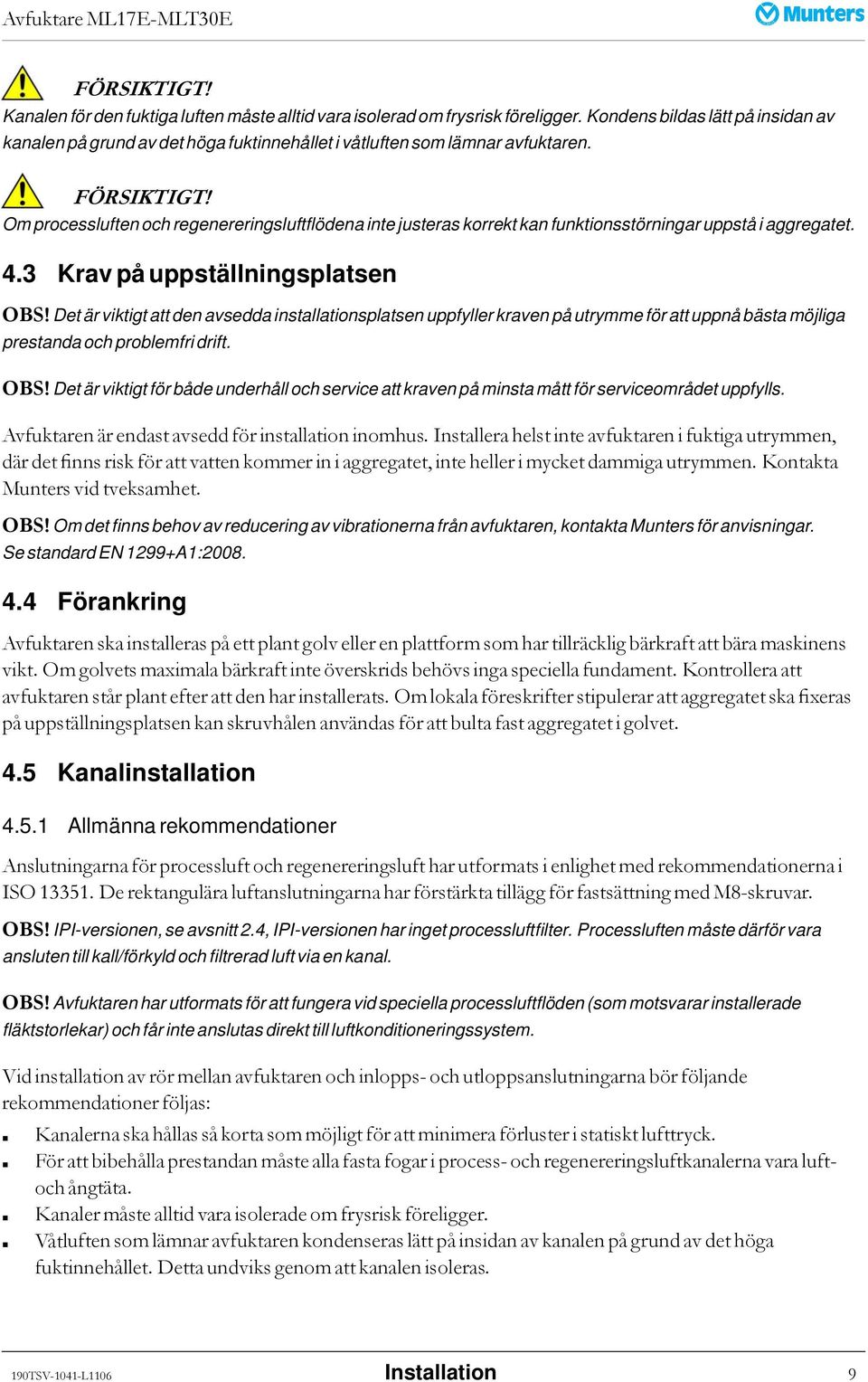

13 FÖRSIKTIGT! Kanalen för den fuktiga luften måste alltid vara isolerad om frysrisk föreligger. Kondens bildas lätt på insidan av kanalen på grund av det höga fuktinnehållet i våtluften som lämnar avfuktaren. FÖRSIKTIGT! Om processluften och regenereringsluftflödena inte justeras korrekt kan funktionsstörningar uppstå i aggregatet. 4.3 Krav på uppställningsplatsen OBS! Det är viktigt att den avsedda installationsplatsen uppfyller kraven på utrymme för att uppnå bästa möjliga prestanda och problemfri drift. OBS! Det är viktigt för både underhåll och service att kraven på minsta mått för serviceområdet uppfylls. Avfuktaren är endast avsedd för installation inomhus. Installera helst inte avfuktaren i fuktiga utrymmen, där det finns risk för att vatten kommer in i aggregatet, inte heller i mycket dammiga utrymmen. Kontakta Munters vid tveksamhet. OBS! Om det finns behov av reducering av vibrationerna från avfuktaren, kontakta Munters för anvisningar. Se standard EN 1299+A1: Förankring Avfuktaren ska installeras på ett plant golv eller en plattform som har tillräcklig bärkraft att bära maskinens vikt. Om golvets maximala bärkraft inte överskrids behövs inga speciella fundament. Kontrollera att avfuktaren står plant efter att den har installerats. Om lokala föreskrifter stipulerar att aggregatet ska fixeras på uppställningsplatsen kan skruvhålen användas för att bulta fast aggregatet i golvet. 4.5 Kanalinstallation Allmänna rekommendationer Anslutningarna för processluft och regenereringsluft har utformats i enlighet med rekommendationerna i ISO De rektangulära luftanslutningarna har förstärkta tillägg för fastsättning med M8-skruvar. OBS! IPI-versionen, se avsnitt 2.4, IPI-versionen har inget processluftfilter. Processluften måste därför vara ansluten till kall/förkyld och filtrerad luft via en kanal. OBS! Avfuktaren har utformats för att fungera vid speciella processluftflöden (som motsvarar installerade fläktstorlekar) och får inte anslutas direkt till luftkonditioneringssystem. Vid installation av rör mellan avfuktaren och inlopps- och utloppsanslutningarna bör följande rekommendationer följas: Kanalerna ska hållas så korta som möjligt för att minimera förluster i statiskt lufttryck. För att bibehålla prestandan måste alla fasta fogar i process- och regenereringsluftkanalerna vara luftoch ångtäta. Kanaler måste alltid vara isolerade om frysrisk föreligger. Våtluften som lämnar avfuktaren kondenseras lätt på insidan av kanalen på grund av det höga fuktinnehållet. Detta undviks genom att kanalen isoleras. 190TSV-1041-L1106 Installation 9

14 Horisontella kanaler måste installeras med en lätt lutning (i riktning bort från avfuktaren) för att dränera ev. kondens. Lämpliga kondensdränage bör installeras vid de lägsta punkterna i kanalen för våtluftsutlopp, se. Kontrollera att åtkomligheten för drift och service inte begränsas vid konstruktion och installation av kanaler. Mer information finns i 8.1, Mått och utrymmeskrav. För att minska buller och/eller vibrationer som överförs längs fasta kanaler ska lufttäta flexibla anslutningar av god kvalitet monteras. Kanaler som monterats direkt på avfuktaren bör förses med tillräckligt stöd för att minimera tyngden ochbelastningenpågrundavkanalernas vikt och rörelse. Spjäll för att balansera luftflödet måste installeras i kanalerna för torrluftutlopp (för IPI-versionen, se nedan) och regenereringsluftinlopp. Det är viktigt att luftflödena är korrekta, så att aggregatet arbetar effektivt. För korrigering av luftflöden, se avsnitt 4.11, Luftflödeskontroll och justeringar. För IPI-versionen justeras processlufttryck och -flöde med processluftfläktens frekvensomvandlare. Om så är fallet, behövs inget spjäll i torrluftskanalen. Det totala motståndet i process- och regenereringsluftkanalerna får inte överskrida den märkprestandan för fläktarna som är monterade i avfuktaren. För mer detaljerad information om minsta tillgängliga statiska tryck, se avsnitt 8.3, Tekniska data. B B 5 1 C A A 3 D Figur 4.1 Kanaler som krävs för installationen Bilden till vänster visar IPI-versionen med förkylning. A Processluftinlopp 1. Torrluftspjäll B. Torrluftutlopp 2. Extern filterlåda (tillval) C. Regenereringsluftinlopp 3. Kanalövergång D. Våtluftsutlopp 4. Regenereringsluftspjäll 5. Trådnät 10 Installation 190TSV-1041-L1106

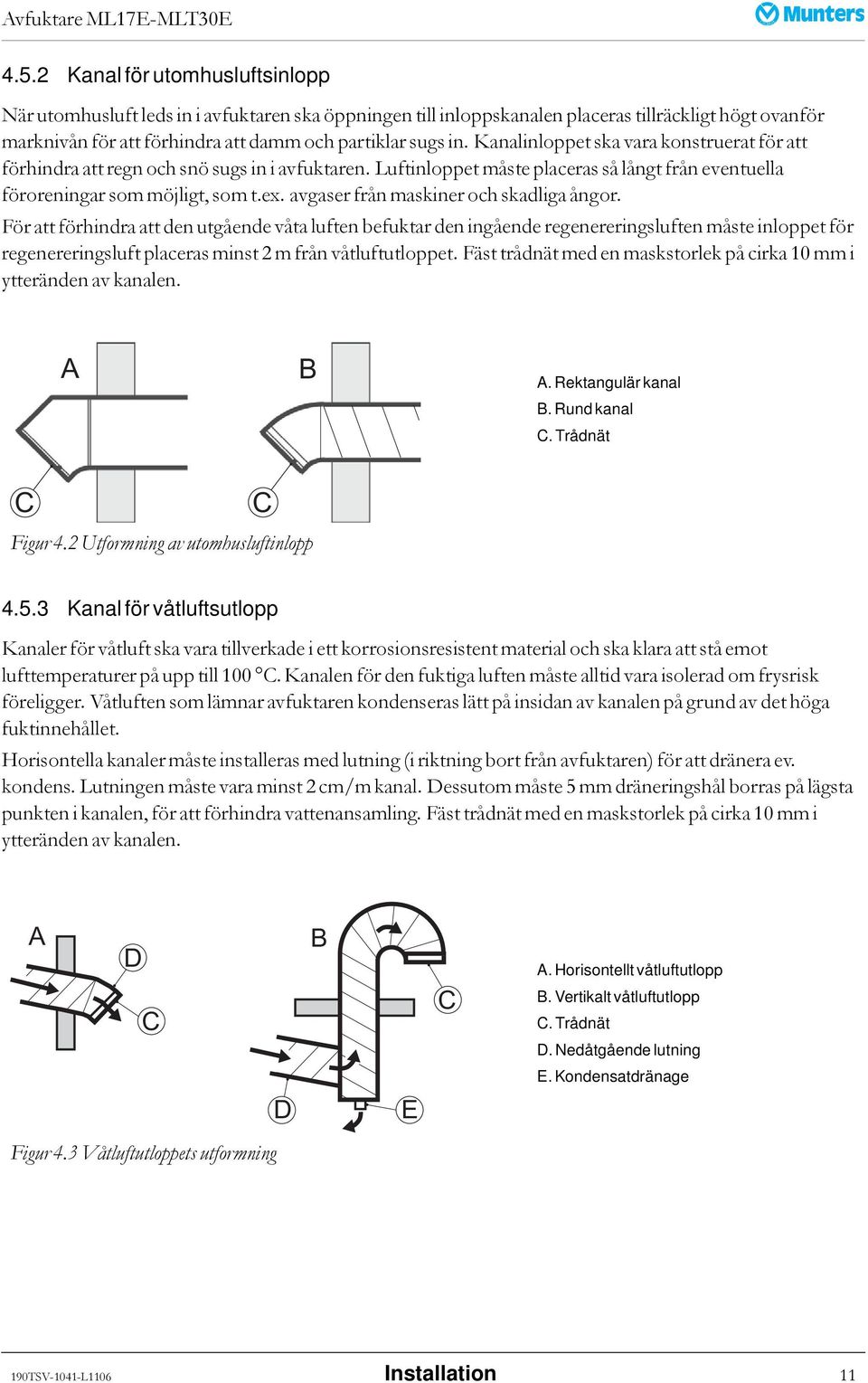

15 4.5.2 Kanal för utomhusluftsinlopp När utomhusluft leds in i avfuktaren ska öppningen till inloppskanalen placeras tillräckligt högt ovanför marknivån för att förhindra att damm och partiklar sugs in. Kanalinloppet ska vara konstruerat för att förhindra att regn och snö sugs in i avfuktaren. Luftinloppet måste placeras så långt från eventuella föroreningar som möjligt, som t.ex. avgaser från maskiner och skadliga ångor. För att förhindra att den utgående våta luften befuktar den ingående regenereringsluften måste inloppet för regenereringsluft placeras minst 2 m från våtluftutloppet. Fäst trådnät med en maskstorlek på cirka 10 mm i ytteränden av kanalen. A B A. Rektangulär kanal B. Rund kanal C. Trådnät C C Figur 4.2 Utformning av utomhusluftinlopp Kanal för våtluftsutlopp Kanaler för våtluft ska vara tillverkade i ett korrosionsresistent material och ska klara att stå emot lufttemperaturer på upp till 100 C. Kanalen för den fuktiga luften måste alltid vara isolerad om frysrisk föreligger. Våtluften som lämnar avfuktaren kondenseras lätt på insidan av kanalen på grund av det höga fuktinnehållet. Horisontella kanaler måste installeras med lutning (i riktning bort från avfuktaren) för att dränera ev. kondens. Lutningen måste vara minst 2 cm/m kanal. Dessutom måste 5 mm dräneringshål borras på lägsta punkten i kanalen, för att förhindra vattenansamling. Fäst trådnät med en maskstorlek på cirka 10 mm i ytteränden av kanalen. A D C B C A. Horisontellt våtluftutlopp B. Vertikalt våtluftutlopp C. Trådnät D. Nedåtgående lutning E. Kondensatdränage D E Figur 4.3 Våtluftutloppets utformning 190TSV-1041-L1106 Installation 11

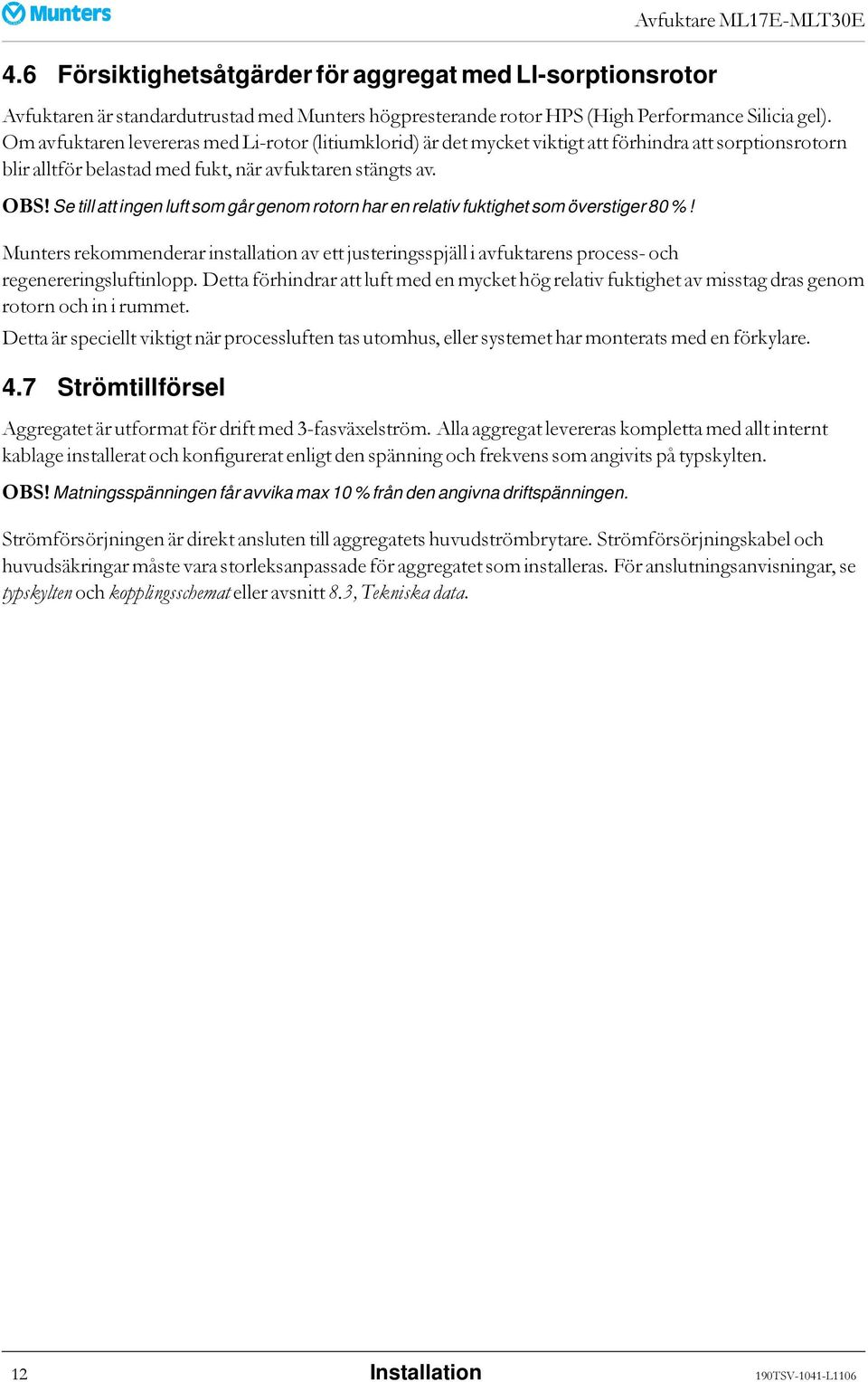

16 4.6 Försiktighetsåtgärder för aggregat med LI-sorptionsrotor Avfuktare ML17E-MLT30E Avfuktaren är standardutrustad med Munters högpresterande rotor HPS (High Performance Silicia gel). Om avfuktaren levereras med Li-rotor (litiumklorid) är det mycket viktigt att förhindra att sorptionsrotorn blir alltför belastad med fukt, när avfuktaren stängts av. OBS! Se till att ingen luft som går genom rotorn har en relativ fuktighet som överstiger 80 %! Munters rekommenderar installation av ett justeringsspjäll i avfuktarens process- och regenereringsluftinlopp. Detta förhindrar att luft med en mycket hög relativ fuktighet av misstag dras genom rotornochinirummet. Detta är speciellt viktigt när processluften tas utomhus, eller systemet har monterats med en förkylare. 4.7 Strömtillförsel Aggregatet är utformat för drift med 3-fasväxelström. Alla aggregat levereras kompletta med allt internt kablage installerat och konfigurerat enligt den spänning och frekvens som angivits på typskylten. OBS! Matningsspänningen får avvika max 10 % från den angivna driftspänningen. Strömförsörjningen är direkt ansluten till aggregatets huvudströmbrytare. Strömförsörjningskabel och huvudsäkringar måste vara storleksanpassade för aggregatet som installeras. För anslutningsanvisningar, se typskylten och kopplingsschemat eller avsnitt 8.3, Tekniska data. 12 Installation 190TSV-1041-L1106

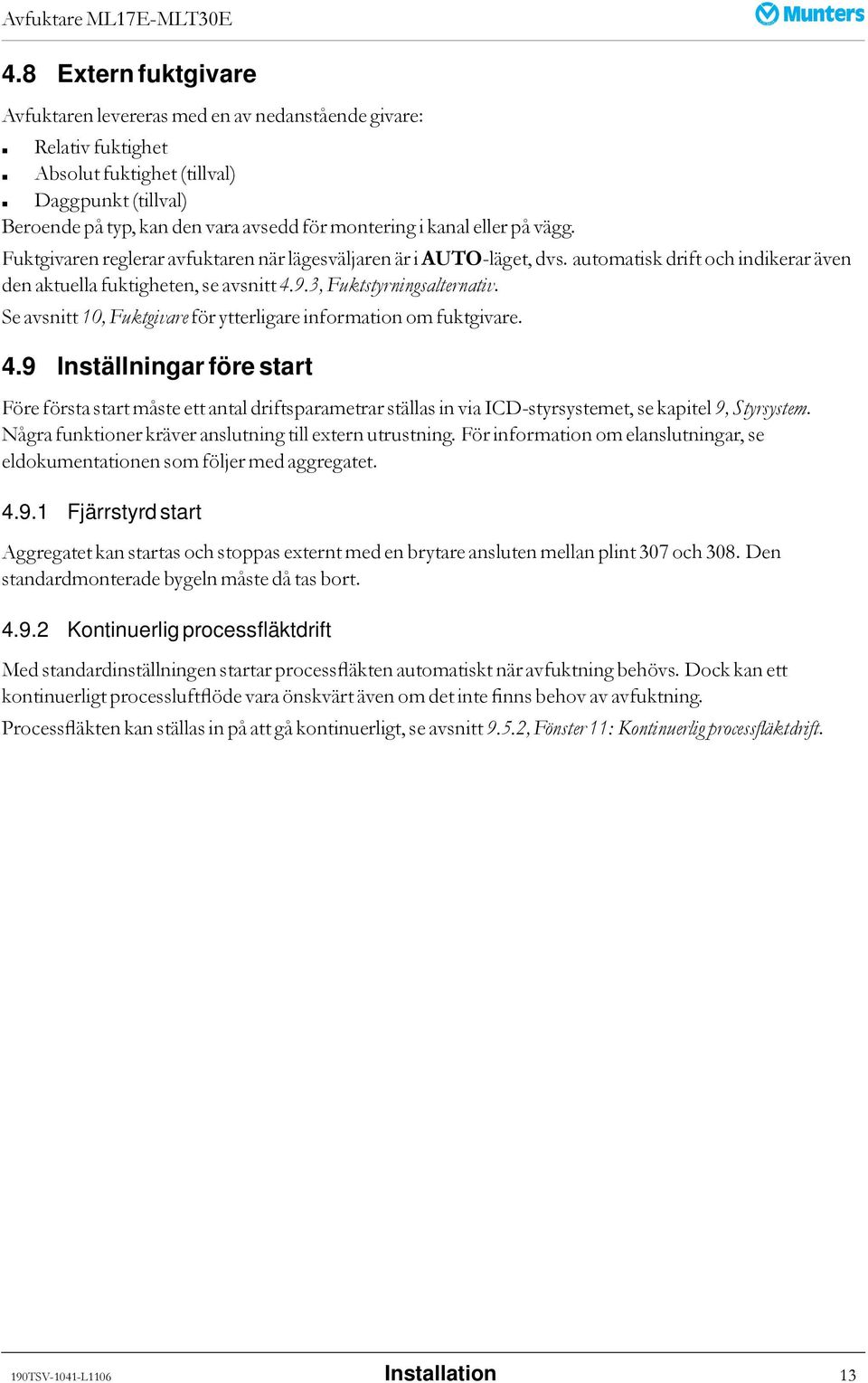

17 4.8 Extern fuktgivare Avfuktaren levereras med en av nedanstående givare: Relativ fuktighet Absolut fuktighet (tillval) Daggpunkt (tillval) Beroende på typ, kan den vara avsedd för montering i kanal eller på vägg. Fuktgivaren reglerar avfuktaren när lägesväljaren är i AUTO-läget, dvs. automatisk drift och indikerar även den aktuella fuktigheten, se avsnitt 4.9.3, Fuktstyrningsalternativ. Se avsnitt 10, Fuktgivare för ytterligare information om fuktgivare. 4.9 Inställningar före start Före första start måste ett antal driftsparametrar ställas in via ICD-styrsystemet, se kapitel 9, Styrsystem. Några funktioner kräver anslutning till extern utrustning. För information om elanslutningar, se eldokumentationen som följer med aggregatet Fjärrstyrd start Aggregatet kan startas och stoppas externt med en brytare ansluten mellan plint 307 och 308. Den standardmonterade bygeln måste då tas bort Kontinuerlig processfläktdrift Med standardinställningen startar processfläkten automatiskt när avfuktning behövs. Dock kan ett kontinuerligt processluftflöde vara önskvärt även om det inte finns behov av avfuktning. Processfläkten kan ställas in på att gå kontinuerligt, se avsnitt 9.5.2, Fönster 11: Kontinuerlig processfläktdrift. 190TSV-1041-L1106 Installation 13

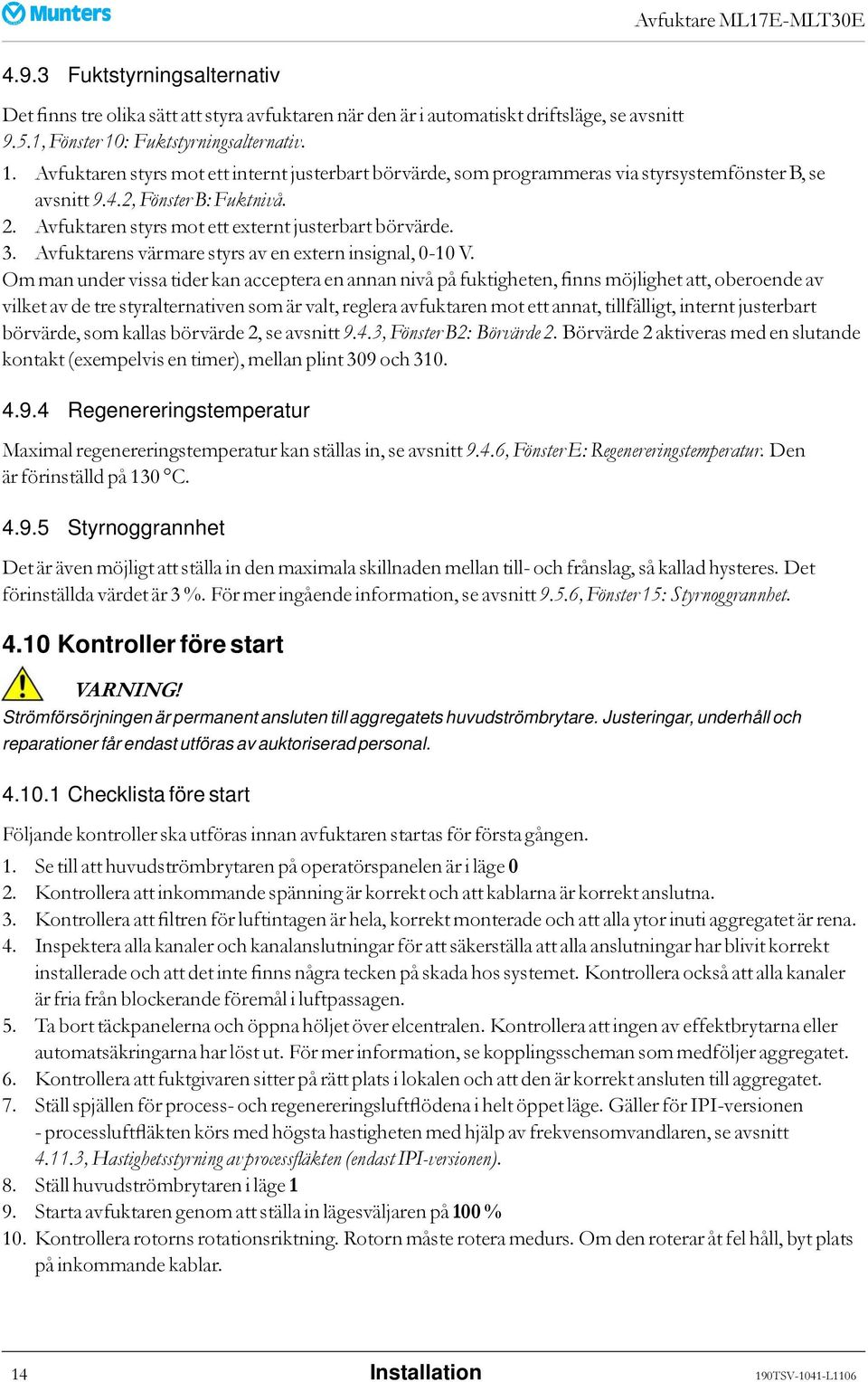

18 4.9.3 Fuktstyrningsalternativ Det finns tre olika sätt att styra avfuktaren när den är i automatiskt driftsläge, se avsnitt 9.5.1, Fönster 10: Fuktstyrningsalternativ. 1. Avfuktaren styrs mot ett internt justerbart börvärde, som programmeras via styrsystemfönster B, se avsnitt 9.4.2, Fönster B: Fuktnivå. 2. Avfuktaren styrs mot ett externt justerbart börvärde. 3. Avfuktarens värmare styrs av enexterninsignal,0-10v. Om man under vissa tider kan accepteraenannannivåpåfuktigheten,finns möjlighet att, oberoende av vilket av de tre styralternativen som är valt, reglera avfuktaren mot ett annat, tillfälligt, internt justerbart börvärde,som kallas börvärde 2,seavsnitt9.4.3, Fönster B2: Börvärde 2. Börvärde 2 aktiveras med en slutande kontakt (exempelvis en timer), mellan plint 309 och Regenereringstemperatur Maximal regenereringstemperatur kan ställas in, se avsnitt 9.4.6, Fönster E: Regenereringstemperatur.Den är förinställd på 130 C Styrnoggrannhet Det är även möjligt att ställa in den maximala skillnaden mellan till- och frånslag, så kallad hysteres. Det förinställda värdet är 3 %. För mer ingående information, se avsnitt 9.5.6, Fönster 15: Styrnoggrannhet Kontroller före start VARNING! Strömförsörjningen är permanent ansluten till aggregatets huvudströmbrytare. Justeringar, underhåll och reparationer får endast utföras av auktoriserad personal Checklista före start Följande kontroller ska utföras innan avfuktaren startas för första gången. 1. Se till att huvudströmbrytaren på operatörspanelen är i läge 0 2. Kontrollera att inkommande spänning är korrekt och att kablarna är korrekt anslutna. 3. Kontrollera att filtren för luftintagen är hela, korrekt monterade och att alla ytor inuti aggregatet är rena. 4. Inspektera alla kanaler och kanalanslutningar för att säkerställa att alla anslutningar har blivit korrekt installerade och att det inte finns några tecken på skada hos systemet. Kontrollera också att alla kanaler är fria från blockerande föremål i luftpassagen. 5. Ta bort täckpanelerna och öppna höljet över elcentralen. Kontrollera att ingen av effektbrytarna eller automatsäkringarna har löst ut. För mer information, se kopplingsscheman som medföljer aggregatet. 6. Kontrollera att fuktgivaren sitter på rätt plats i lokalen och att den är korrekt ansluten till aggregatet. 7. Ställ spjällen för process- och regenereringsluftflödena i helt öppet läge. Gäller för IPI-versionen - processluftfläkten körs med högsta hastigheten med hjälp av frekvensomvandlaren, se avsnitt , Hastighetsstyrning av processfläkten (endast IPI-versionen). 8. Ställ huvudströmbrytaren i läge 1 9. Starta avfuktaren genom att ställa in lägesväljaren på 100 % 10. Kontrollera rotorns rotationsriktning. Rotorn måste rotera medurs. Om den roterar åt fel håll, byt plats på inkommande kablar. 14 Installation 190TSV-1041-L1106

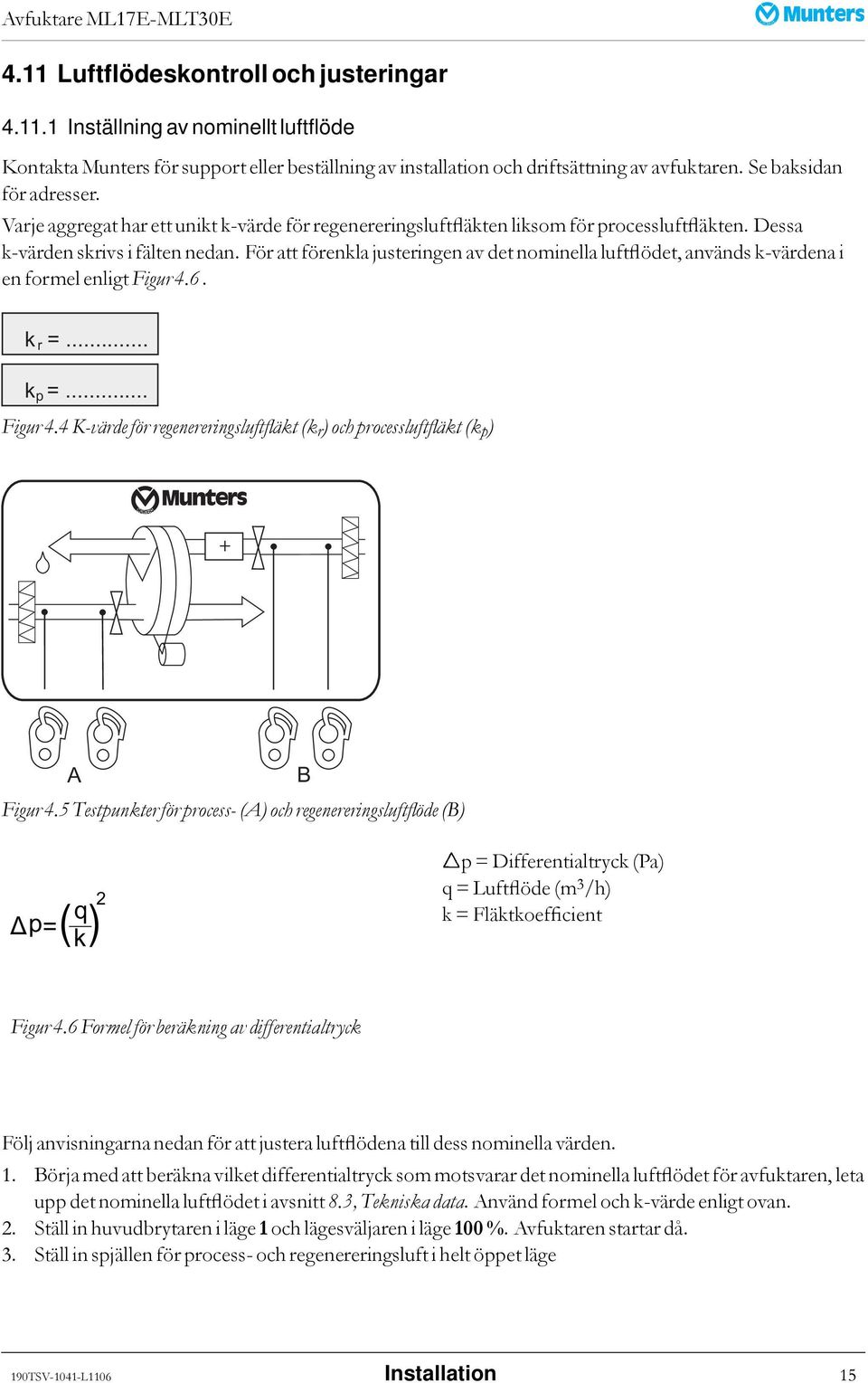

19 4.11 Luftflödeskontroll och justeringar Inställning av nominellt luftflöde Kontakta Munters för support eller beställning av installation och driftsättning av avfuktaren. Se baksidan för adresser. Varje aggregat har ett unikt k-värde för regenereringsluftfläkten liksom för processluftfläkten. Dessa k-värden skrivs i fälten nedan. För att förenkla justeringen av det nominella luftflödet, används k-värdena i en formel enligt Figur 4.6. k =... r k =... p Figur 4.4K-värde för regenereringsluftfläkt (k r ) och processluftfläkt (k p ) + A Figur4.5Testpunkterförprocess- (A) och regenereringsluftflöde (B) B Δp= ( q 2 k) p = Differentialtryck (Pa) q=luftflöde (m 3 /h) k=fläktkoefficient Figur 4.6 Formel för beräkning av differentialtryck Följ anvisningarna nedan för att justera luftflödena till dess nominella värden. 1. Börja med att beräkna vilket differentialtryck som motsvarar det nominella luftflödet för avfuktaren, leta upp det nominella luftflödet i avsnitt 8.3, Tekniska data. Använd formel och k-värde enligt ovan. 2. Ställ in huvudbrytaren i läge 1 och lägesväljaren i läge 100 %. Avfuktaren startar då. 3. Ställ in spjällen för process- och regenereringsluft i helt öppet läge 190TSV-1041-L1106 Installation 15

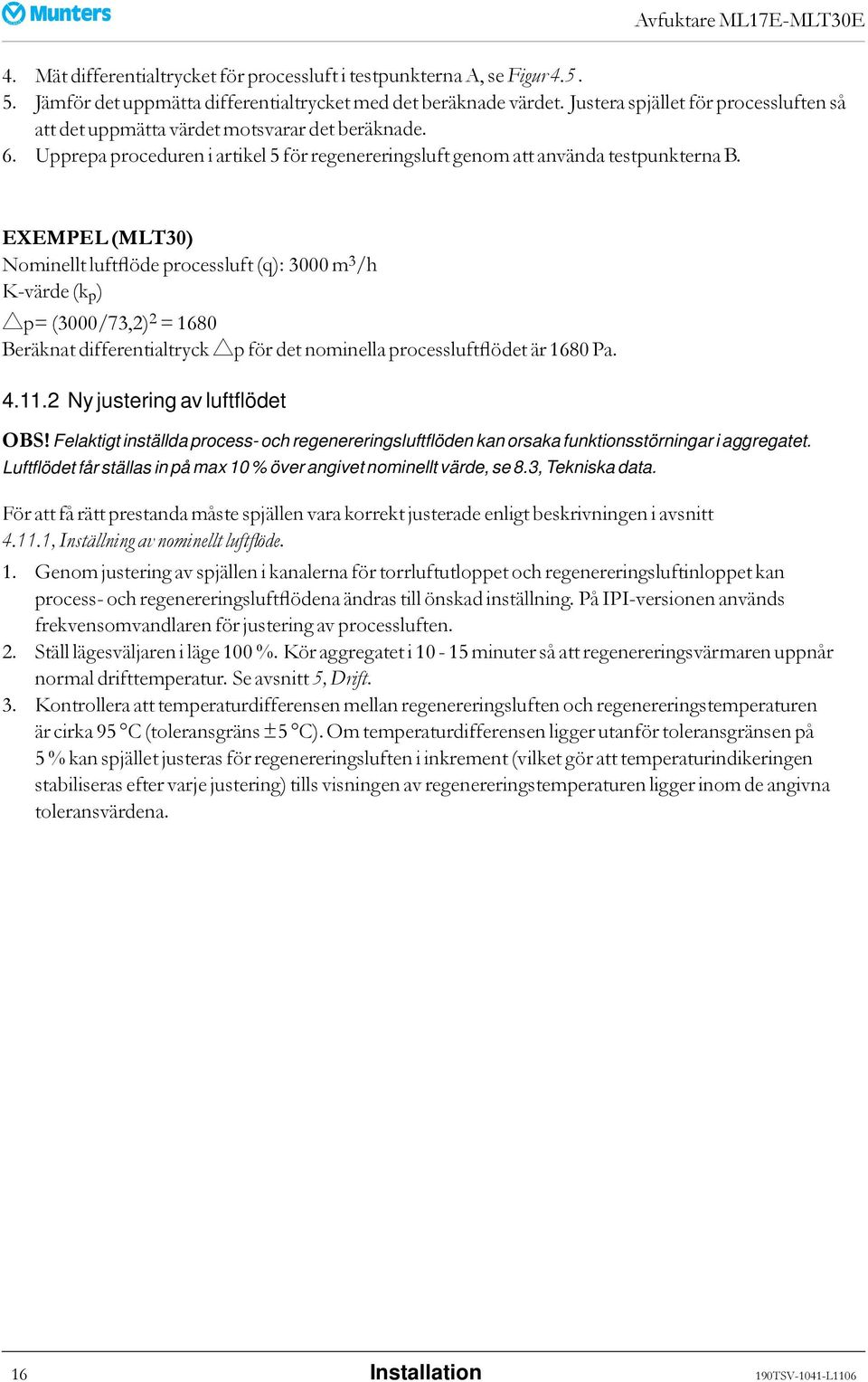

20 4. Mät differentialtrycket för processluft i testpunkterna A, se Figur Jämför det uppmätta differentialtrycket med det beräknade värdet. Justera spjället för processluften så att det uppmätta värdet motsvarar det beräknade. 6. Upprepa proceduren i artikel 5 för regenereringsluft genom att använda testpunkterna B. EXEMPEL (MLT30) Nominellt luftflöde processluft (q): 3000 m 3 /h K-värde (k p ) p= (3000/73,2) 2 = 1680 Beräknat differentialtryck p för det nominella processluftflödet är 1680 Pa Ny justering av luftflödet OBS! Felaktigt inställda process- och regenereringsluftflöden kan orsaka funktionsstörningar i aggregatet. Luftflödet får ställas in på max 10 % över angivet nominellt värde, se 8.3, Tekniska data. För att få rätt prestanda måste spjällen vara korrekt justerade enligt beskrivningen i avsnitt , Inställning av nominellt luftflöde. 1. Genom justering av spjällen i kanalerna för torrluftutloppet och regenereringsluftinloppet kan process- och regenereringsluftflödena ändras till önskad inställning. På IPI-versionen används frekvensomvandlaren för justering av processluften. 2. Ställ lägesväljaren i läge 100 %. Kör aggregatet i minuter så att regenereringsvärmaren uppnår normal drifttemperatur. Se avsnitt 5, Drift. 3. Kontrollera att temperaturdifferensen mellan regenereringsluften och regenereringstemperaturen ärcirka95 C(toleransgräns±5 C).Omtemperaturdifferensen ligger utanför toleransgränsen på 5 % kan spjället justeras för regenereringsluften i inkrement (vilket gör att temperaturindikeringen stabiliseras efter varje justering) tills visningen av regenereringstemperaturen ligger inom de angivna toleransvärdena. 16 Installation 190TSV-1041-L1106

21 EXEMPEL Inloppslufttemperatur 15 C Regenereringslufttemperatur 110 C Temperaturökning 95 C Hastighetsstyrning av processfläkten (endast IPI-versionen) I IPI-versionen, se avsnitt 2.4, IPI-versionen styrs processluftfläkten av en frekvensomvandlare, vilket gör det möjligt att justera lufttrycket och luftflödet. Frekvensomvandlaren sitter bakom den nedre täckpanelen Se den separata handboken för frekvensomvandlaren för information om användning och inställning. Figur 4.7 Frekvensomvandlare 190TSV-1041-L1106 Installation 17

22 5 Drift 5.1 Allmänt Avfuktaren är utrustad med en separat operatörspanel som innehåller huvudströmbrytare, lägesväljare, display och kontrollampor, se avsnitt 5.5, Operatörspanel. Lägesväljaren på operatörspanelen har två driftslägen: 100 % (läget för full effekt): Avfuktarens fläktar, rotor och regenereringsvärmare går kontinuerligt med full kapacitet. AUTO (Automatiskt läge): Avfuktarens fläktar, rotor och regenereringsvärmare är i drift endast när den relativa fuktigheten överstiger önskat värde (börvärdet). Om fjärrstart aktiveras, måste brytaren vara på, se avsnitt 4.9.1, Fjärrstyrd start. Om man väljer kontinuerlig processluftdrift i styrsystemet, (se avsnitt 9.5.2, Fönster 11: Kontinuerlig processfläktdrift), fortsätterprocessluftfläktenattgåtillochmednär aggregatet har slutat avfukta. Om avfuktaren styrs via en extern insignal, se avsnitt 9.5.1, Fönster 10: Fuktstyrningsalternativ,startar fläktarna och drivmotorn när "fjärrstyrd start"-brytaren sluts, oberoende av den verkliga fuktigheten. Regenereringsvärmaren regleras via insignalen. Efter ett strömavbrott startar avfuktaren automatiskt när strömmen kommer tillbaka. 5.2 Säkerhet FÖRSIKTIGT! För att förhindra skador på fläktarna får aggregatet inte köras längre än några minuter innan process- och regenereringsluftflödena startas. 5.3 Snabbstopp Lägesväljaren används till att starta och stanna aggregatet i normal drift. Om en nödsituation uppstår, använd huvudströmbrytaren på avfuktaren, se avsnitt 5.5, Operatörspanel. FÖRSIKTIGT! Huvudströmbrytaren får endast användas för att stoppa avfuktaren i nödsituationer. Eftersom även regenereringsfläkten stannar kan avsevärd värme utvecklas i regenereringsvärmaren vilket leder till att högtemperatursäkringen utlöses vilket i sin tur kan leda till att komponenter i närheten av värmaren skadas. 5.4 Drift av aggregatet Första start, Manuellt läge (100 %) 1. Ställ huvudströmbrytaren i läge "1" och kontrollera att displayen tänds. 2. De tre kontrollamporna bör blinka två gånger som kontroll av lampfunktionen. 3. Ställ lägesväljaren i läge 100 %. Kontrollera att: Den vita lampan tänds för att indikera att aggregatet avfuktar. Process- och regenereringsluftfläktarna har startat, se avsnitt 9.4.7, Fönster F: Motorstatus. Drivmotorn är igång, se avsnitt 9.4.7, Fönster F: Motorstatus. 4. Låt aggregatet köra i ungefär 8 minuter så att driftsförhållandena hinner stabilisera sig. Kontrollera att temperaturen i regenereringsvärmaren ökar, se avsnitt 9.4.6, Fönster E: Regenereringstemperatur. 18 Drift 190TSV-1041-L1106

23 5. Ställ lägesväljaren på operatörspanelen i läge "0". 6. För att aggregatet ska svalna fortsätter regenereringsluftfläkten och drivmotorn att gå efter att aggregatet har stängts av tills temperaturen har fallit under cirka 50 C. 7. Kontrollera att regenereringsluftfläkten och drivmotorn stannar när regenereringstemperaturen understiger cirka 50 C. Några minuters fördröjning är helt normalt Första start, Automatiskt läge (AUTO) - reglering mot börvärdet När aggregatet ska köras till en önskad börvärdespunkt i automatiskt läge, måste en fuktgivare vara ansluten. Om systemet är utrustat med "fjärrstart", måste denna brytare vara sluten. Om fjärrstart inte används, kontrollera att bygeln mellan plint 307 och 308 sitter på plats. Följande steg gäller oberoende av om aggregatet styrs av ett börvärde inlagt via displayen, från extern källa eller via ett extra börvärde ( nattreducering ); se avsnitt 9.4.3, Fönster B2: Börvärde Ställ huvudbrytaren i läge 1 och kontrollera att indikering för nätanslutning visas genom att displayen tänds och att den lilla gröna lampan på displayen blinkar. 2. Justera fuktbörvärdet till minsta möjliga värde. 3. Ställ lägesväljaren i läge AUTO. Kontrollera att: Den vita lampan tänds för att indikera att aggregatet avfuktar. Fläktarna och drivmotorn har startat, se avsnitt 9.4.7, Fönster F: Motorstatus. Värmaren är igång, 9.4.9, Fönster G: Värmareffekt. Regenereringstemperaturen ökar, 9.5.3, Fönster 12: Regenereringstemperatur. 4. Öka sakta fuktbörvärdet och kontrollera att avgiven effekt minskar när börvärdet överensstämmer med den verkliga fuktigheten , Fönster G: Värmareffekt. 5. Minska därefter börvärdet lite åt gången och notera vid vilket börvärde värmareffekten börjar öka. Skillnaden mellan den verkliga fuktigheten och det aktuella börvärdet är styrnoggrannheten (hysteresen) för vilken fuktstyrningen är inställd. Värdet kan ändras, se avsnitt 9.5.6, Fönster 15: Styrnoggrannhet. 6. Ställ lägesväljaren i läge "0". 7. För att regenereringsvärmaren ska svalna, fortsätter regenereringsluftfläkten och drivmotorn att gå efter att aggregatet har stängts av, tills värmartemperaturen understiger 50 C. 8. Kontrollera att regenereringsluftfläkten och drivmotorn stannar när regenereringstemperaturen sjunker under cirka 50 C. 9. Ställ in önskat fuktbörvärde. 190TSV-1041-L1106 Drift 19

24 5.4.3 Första start, Automatiskt läge (AUTO) -externstyrning När aggregatet styrs via en extern insignal (0-10 V), bör följande åtgärder vidtas före första start. 1. Ställ huvudströmbrytaren i läge 1 och kontrollera att indikering för nätanslutning visas genom att displayen tänds. 2. Ställ in den externa insignalen på ungefär 10 V. 3. Ställ lägesväljaren på operatörspanelen i läge AUTO. Kontrollera att: Denvitalampantändsförattindikera att aggregatet avfuktar. Fläktarna och drivmotorn har startat, se avsnitt 9.4.7, Fönster F: Motorstatus. Värmareffekten är ansluten, se avsnitt 9.4.9, Fönster G: Värmareffekt. Regenereringstemperaturen ökar, se avsnitt 9.4.6, Fönster E: Regenereringstemperatur. 4. Minska spänningen på insignalen till ungefär 6 V. Kontrollera att värmareffekten är ungefär 60 %, se avsnitt 9.4.9, Fönster G: Värmareffekt. 5. Minska spänningen på insignalen till ungefär 3 V. Kontrollera att värmareffekten är ungefär 30 %. 6. Minska spänningen till 0 V och kontrollera att värmaren är helt avstängd. 7. Ställ lägesväljaren på operatörspanelen i läge "0". Kontrollera att avfuktaren stängs av när regenereringstemperaturen har sjunkit under 50 C. Stäng av "fjärrstart" om den är aktiverad. 20 Drift 190TSV-1041-L1106

25 5.5 Operatörspanel RUN ALARM SERVICE Position Beskrivning Funktion 1 Huvudströmbrytare När huvudströmbrytaren är i läge 0, är aggregatet inte spänningssatt efter brytaren. När huvudströmbrytaren är i 1 -läget, kan avfuktaren startas. 2 Styrsystem Se kapitel9, Styrsystem för information om styrsystemets funktioner. 3 Lägesväljare När lägesväljaren är i läge "100%", går avfuktaren kontinuerligt (med full kapacitet). Aggregatet kan göra en kort fördröjning innan det startar. När lägesväljaren är i läge "AUTO", regleras avfuktaren av ett internt justerbart börvärde för den relativa fuktigheten, eller via en extern insignal. När lägesväljaren är i läge "0", är avfuktaren avstängd men kan fortsätta att gå tills den har svalnat. 4 Vit lampa (RUN) Lyser när aggregatet avfuktar. 5 Rödlampa(ALARM) Lyser med fast sken när ett larm har löst ut. Kontroll av vilket larm som har löst ut, se avsnitt , Fönster H: Larmindikering. 6 Gullampa (SERVICE) Lyser när ett filter behöver bytas, se avsnitt , Fönster H: Larmindikering,eller Tabell 5.1 Operatörspanelens funktion när avfuktaren har nått det antal driftstimmar eller det datum, när det är dags för underhåll, se avsnitt9.4.5, Fönster D: Drifttidsmätning. 190TSV-1041-L1106 Drift 21

26 6 Underhåll 6.1 Säkerhet VARNING! Se till att koppla bort all elektrisk utrustning från nätanslutningen och säkra den mot tillkoppling, innan något underhåll eller någon reparation utförs. Aggregatet kan avge tillräcklig spänning och ström för att orsaka allvarliga skador eller till och med dödsfall. VARNING! Justeringar, underhåll och reparationer får endast utföras av kvalificerad personal. 6.2 Regelbunden service och regelbundet underhåll Munters avfuktare har utformats för att användas kontinuerligt under lång tid och med stor tillförlitlighet. Liksom med alla maskiner, krävs regelbunden service och regelbundet underhåll för att uppnå avfuktarens optimala tillstånd, så att den fungerar effektivt. Tiden mellan service- och underhållstillfällena beror främst på driftsvillkoren och miljön där aggregatet är installerat. Om processluften till exempel innehåller mycket damm, måste förebyggande underhåll utföras med kortare intervall. Samma sak gäller för avfuktare som arbetar hårt. Avfuktarens styrsystem är utrustatmed en serviceindikator. Under installation och driftsättning bören uppskattning göras av ett lämpligt antal driftstimmar fram till nästa service, eller datum för nästa service. Detta värde programmeras av Munters personal. 22 Underhåll 190TSV-1041-L1106

27 6.3 Serviceindikering Gul lampa Den gula servicelampan indikerar att filterbyte eller allmän service behöver utföras. När den gula lampan lyser, följ dessa arbetssteg: Gå till larmfönstret, se avsnitt , Fönster H: Larmindikering, för att se vad som utlöste larmet. Text som handlar om vad som måste åtgärdas rullar över fönstret. Öppna luckan och byt filter om detta är orsaken. Om avfuktaren har överskridit drifttiden eller datumet för när den skulle blivit servad, rullar texten "service" över samma fönster Nästa service I fönster K, se avsnitt , Fönster K: Nästa service, visas antalet driftstimmar fram till nästa service. Ett minustecken framför antalet timmar, anger att servicen redan skulle varit utförd. 6.4 Servicealternativ I tillägg till driftsättning av enheten, finns det fyra olika servicetillval (A - D) som standard. S. Driftsättning/start A. Kontroll och (vid behov) byte av filter. Kontroll av allmän drift. B. Kontroll och (vid behov) byte av filter. Kontroll av allmän drift, kapacitet, säkerhet, temperatur- och fuktighetsstyrning. C. Kontroll och (vid behov) byte av filter. Kontroll av allmän drift, kapacitet, säkerhet, temperatur- och fuktighetsstyrning. Detta tillval kompletteras med förebyggande byte av några komponenter efter 3 års drift. D. Kontroll och (vid behov) byte av filter. Kontroll av allmän drift, kapacitet, säkerhet, temperatur- och fuktighetsstyrning. Förebyggande byte av några komponenter efter 6 års drift. Munters kan föreslå en serviceplan anpassad till förhållandena i det specifika fallet, baserat på hur aggregatet arbetar och den omgivande miljön. 190TSV-1041-L1106 Underhåll 23

28 6.5 Service- och underhållsschema Typ av service Servicealternativ. S A B A B A C A B A B A D Driftstid itimmar Kalendertid i månader Kontroll och vid behov byte av filter, kontroll av funktioner Kapacitetskontroll, inspektion av rotor Förebyggande inspektion och säkerhetskontroll X X X X X X X X X X X X X X X X X X X X X X X X X X X Byte av högtemperatursäkring 1 X X Byte av drivrem, stödrullar och spännfjäder Byte av drivmotor Kontroll av fläktar, fläkthjul, motor, lager X X X X Kontroll av el- och styrsystem, kontroll av funktion Kalibrering av fuktstyrningar, sensorer och ventiler Kalibrering av styrningar och sensorer för temp-styrning Kontroll av rotorhus, byte av rotorpackningar vid behov X X X X X X X X X X X X X X X X X X X X X X Servicetillval A - D har fasta priser. Rotorn behöver inte bytas förrän en kapacitetskontroll visar att det är nödvändigt. 1 Inte med ångregenerering. Tabell 6.1 Service- och underhållsschema OBS! Efter72månadereller48000timmar,börjaomfrånbörjanmedschemat. 24 Underhåll 190TSV-1041-L1106

29 7 Felsökning 7.1 Allmänt Syftet med detta kapitel är att underlätta grundläggande felsökning och ge instruktioner om åtgärder för att avhjälpa felen. Gå genom schemat i avsnitt 7.3, Felsökningsschema innan du kontaktar Munters. I schemat finns information för att identifiera fel som är enkla att åtgärda utan hjälp av särskilt utbildad personal. Den röda larmlampan tillsammans med ICD-fönstret är den främsta informationskällan för felsökning när ett larm har löst ut och aggregatet har stannat. Kopplingsscheman kan vara användbara vid felsökning. 7.2 Säkerhet VARNING! Justeringar, underhåll och reparationer får endast utföras av kvalificerad personal. VARNING! Stäng alltid av huvudströmbrytaren innan du tar bort aggregatets paneler. 190TSV-1041-L1106 Felsökning 25

30 7.3 Felsökningsschema Symptom Indikatorer Möjlig orsak Åtgärd Aggregatet har stannat. Fönstret är mörkt Strömtillförseln bruten. Kontrollera strömförsörjningen till aggregatet. Säkring FU27 eller FU28 har Undersök orsaken till felet och löst ut. åtgärda. Återställ säkringarna. Effektbrytaren QM 25 löste ut på Undersök orsaken till felet och grund av ledningsfel. åtgärda. Återställ QM25. Om felet inträffar igen, kontakta Munters. Aggregatet är i AUTO-läge och Fönstret är tänt Det finns inget behov av Kontrollera i fönster B har stannat avfuktning. (fuktnivådisplay) om det faktiska fuktvärdet är lägre än börvärdet. Kontrollera funktionen genom att ställa in börvärdet lägre än det faktiska fuktighetsvärdet och observera om aggregatet startar. Om fjärrstyrd start är ansluten, Slåpåfjärrstartbrytaren,sätti är den avstängd eller det finns bygeln. ingen bygel mellan plint 307 och 308. Fuktgivarfel Kontrollera att fuktgivarvärdet är rimligt. Aggregatet är i AUTO- Den röda lampan lyser och Värmaren är på även om Kontakta Munters läge och har stannat. A-larmet blinkar med följande avfuktaren inte är igång Regenereringsfläkten och text: drivmotorn är igång LUFTFLÖDE REAKT. (hög temp - ej i drift) Aggregatet har stannat. VÄRMARE (effektbrytare) Regenereringsvärmaren Undersök orsaken, åtgärda och fungerar inte återställ QM12 Den röda lampan lyser Högtemperatursäkring Låt aggregatet svalna. och A-larmet blinkar med BT33 eller BT33A har löst Kontrollera att luftinlopp, följande text: HEATER ut, antingen på grund av ett utloppskanal och filter är fria (högtemperatursäkring) hinder i regenereringsluftflödet från hinder och inte igensatta eller på grund av att med smuts. Kontrollera och regenereringsluftflödet är justera regenereringsluftflödet. för lågt inställt. Återställ högtemperatursäkring BT33A, BT33 återställs automatiskt. 26 Felsökning 190TSV-1041-L1106

31 Symptom Indikatorer Möjlig orsak Åtgärd Aggregatet har stannat. Den röda lampan lyser och Drivmotorn överhettad; rotorn Låt rotorn svalna och åtgärda A-larmet blinkar med följande går tungt felet. text: DRIVMOTOR (hög temp.) Aggregatet har stannat. REAKT. FLÄKT Regenereringsfläkten fungerar Återställ QM21 inte Kontakta Munters - effektbrytaren har löst ut - annan orsak ROTORSTOPP Rotor has stopped Kontrollera att drivremmen inte har gått av FREKVENSOMFORMARE Frekvensomvandlarfel Kontrollera frekvensomvandlarens handbok, för att fastställa feltyp och åtgärd KOMMUNIKATIONSFEL Fel i kommunikationen mellan styrsystemmoduler. Kontakta Munters Aggregatet i drift Den gula lampan är tänd. Öppna fönster H, följande larmtext visas: REACT FILTER Regenereringsluftfilter igensatt Byt filter PROCESSFILTER Processluftfilter igensatt Byt filter SERVICE Den röda lampan på ICD-enheten blinkar och texten FUKTLARM rullar över fönster H Förinställda data för datum och/eller för drifttimmar för nästa service är passerade Luftfuktigheten överskrider det inställda börvärdet. Sannolikt på grund av ett annat fel i avfuktaren. Se avsnitt Fönster K: Nästa service Åtgärda felet, se avsnitt Fuktlarmmeny Prestandaförlust: Avfuktaren fungerar men styr inte fuktigheten. För liten temperaturökning över regenereringsbatteriet, se Fönster E, Regenereringstemperatur. Regenererings- och processluftflödena motsvarar inte märkluftflödena Fuktgivaren fungerar inte ordentligt P-band, I-tid eller styrnoggrannhet är felinställda Kontrollera regenereringsvärmarens funktion Kontrollera och justera regenererings- och processluftflödena. Kontrollera att fuktgivaren fungerar och är korrekt ansluten enligt beskrivningen i rekommendationerna. Kontrollera dessa parametrar. 190TSV-1041-L1106 Felsökning 27

32 8 Teknisk specifikation 8.1 Mått och utrymmeskrav Y Z B X J N A N F 2 OD OE 4 C H M 1 3 L G P P B 560 F C Ø 315 L= 60 H 435 Figur 8.1 Mått och utrymmeskrav (IPI-versionen längst ner till höger) 1 Processluftintag 2 Torrluftutlopp 3 Regenereringsluftintag 4 Våtluftutlopp 435 Modell Mått (mm) A B C D E F G H J L M N P X (1) Y (1) Z (1) Vikt (kg) ML ML MLT (1) Serviceutrymme Tabell 8.1 Mått och utrymmeskrav 28 Teknisk specifikation 190TSV-1041-L1106

33 8.2 Kapacitetsdiagram Ungefärlig kapacitet i kg/h. Kontakta närmaste Munterskontor för mer detaljerad information. OBS! Siffrorna nedan är baserade på ett nominellt luftflöde (1/1) (kg/h) ML17 80%RH 28 (kg/h) ML %RH 40%RH %RH 60%RH 40%RH ( C) ( C) 20 (kg/h) MLT %RH 60%RH 40%RH 1. Processlufttemperatur C 2. Processluft, relativ fuktighet % RH 3. Avfuktningskapacitet, kg/h (borttaget vatten i kg/h) ( C) 190TSV-1041-L1106 Teknisk specifikation 29

34 8.3 Tekniska data Följande data gäller aggregat som är utrustade med elektrisk regenereringsvärmare. ML17 ML23 MLT30 Processluft Märkluftflöde (m3/s) 0,472 0,639 0,833 Märkluftflöde (m3/h) Minsta tillgängliga statiska tryck (Pa) Effekt, fläktmotor (kw) 2,2 3,0 3,0 Regenereringsluft Märkluftflöde (m3/s) 0,175 0,236 0,175 Märkluftflöde (m3/h) Minsta tillgängliga statiska tryck (Pa) Effekt, fläktmotor (kw) 0,75 1,1 0,75 Märkström Ström (Amp/fas) 3~ 50 Hz 230 V 57, ,1 Ström (Amp/fas) 3~ 50 Hz 380 V 34,8 (34,8) 1 47,1 (45,5) 1 36,4 (34,8) 1 Ström (Amp/fas) 3~ 50 Hz 400 V 33,5 (33,5) 1 45,3 (43,7) 1 35,1 (33,5) 1 Ström (Amp/fas) 3~ 50 Hz 415 V 32,4 (32,4) 1 44 (42,4) 1 34 (32,4) 1 Ström (Amp/fas) 3~ 60 Hz 440 V 31 (31) 1 41,9 (40,3) 1 32,6 (31) 1 Ström (Amp/fas) 3~ 60 Hz 460 V 30 (30) 1 40,6 (39) 1 31,6 (30) 1 Ström (Amp/fas) 3~ 60 Hz 480 V 29 (29) 1 39,3 (37,7) 1 30,6 (29) 1 Regenereringsvärmare Temperaturökning över värmaren ( C) Effekt, regenereringsvärmare (kw) 18 24,6 18,0 Övriga tekniska data Effekt, drivmotor (W) Filter G3(EU3) G3(EU3) G3(EU3) Kapslingsklass, damm- och vattenresistent (huvudhölje) IP33 IP33 IP33 Fläktmotorns ledningsisoleringsklass Klass F Klass F Klass F Drivmotorns ledningsisoleringsklass Klass F Klass F Klass F Högtemperatursäkring ( C) 160 +/ / /- 5 Spänning, kontaktorspole (V AC) Externa (potentialfria) utgångskontakter 230 V AC 2 A, 50 V AC (max) ¹ Spänningar inom parentes gäller för IPI-versionen. 30 Teknisk specifikation 190TSV-1041-L1106
