1 SORTIMENT BADRUM GRANBERG SINCE 1870

2 Fem decennier har passerat sedan Bröderna Granbergs snickeri byggde det första specialanpassade köket för funktionshindrade. Idag ser vi vår uppgift i ett vidare perspektiv. Det handlar om att göra vardagens sysslor enklare och bekvämare för alla. Genom att utveckla, tillverka och leverera innovativa komfortlösningar för kök och badrum har vi nått en världsledande position - fortfarande med fötterna stadigt på jorden och viljan att engagera oss i just dina behov och önskemål.

3 INNEHÅLL OM GRANBERG 4 GRANBERG HÖJ- OCH SÄNKBARA TVÄTTSTÄLL 7 ELEKTRISKT HÖJ- OCH SÄNKBARA TVÄTTSTÄLL 8 Designline Basicline Basicline Basicline Basicline MANUELLT HÖJ- OCH SÄNKBARA TVÄTTSTÄLL 42 Basicline Basicline Basicline TVÄTTSTÄLL, BLANDARE OCH TILLBEHÖR 68 INSTALLATIONER 74

4 Historien börjar redan 1870 i Ringarum när Otto Granberg snickrade ihop sina första stolar. Stolarna sålde han på marknader i trakten. Affärerna gick bra och Ottos snickeri inledde serietillverkning av möbler. Fabriken flyttade så småningom till Norrköping och utvidgade sortimentet med fönster, dörrar och trappor. Efter nära trettio år tog Ottos son Frans över företaget. Han fortsatte i faderns spår men gjorde också skolmöbler och inredningssnickerier. Drygt trettio år senare lämnade Frans över till sina söner Nils, Bängt, Oscar och Erik. De drev företaget vidare i samma anda som far och farfar. Granbergs blev tidigt kända för att ha livstidsgaranti på sina varor. Kvaliteten var hög och om något ändå gick sönder såg bröderna till att det blev lagat eller utbytt. Så är det än idag. Personlig service och pålitliga produkter. Nittio år efter att Otto började snickra stolar bytte företaget inriktning och since Granbergs moderna historia inleddes Företaget började utveckla produkter för funktionshindrade och är idag ett världsledande företag inom denna sektor. Ända sedan 1870, då Otto Granberg startade vårt företag har kvalitetstänkandet funnits med som en viktig del av vårt varumärke. Som familjeföretag vill vi kunna känna stolthet över produkterna vi skapar. Därför levererar vi bara kvalitetsprodukter som vi kan väl och har arbetat med under många år. För att våra kunder ska känna sig extra trygga erbjuder vi alltid 2 års garanti på våra produkter. GARANTI 2 ÅR För din säkerhet arbetar vi bara med CE-märkta lyftsystem som genomgått riskanalyser och tester. Våra lyftsystem bygger på väl beprövad teknik och har inbyggda säkerhetssystem som stoppar de rörliga delarna om något kommer i vägen. Ergonomiska produkter är inte bara anpassade för det de ska användas till, de ska även passa till användaren. Detta är också grundtanken bakom våra ergonomiska. Vi skapar dem för dig som tröttnat på att stå med böjd rygg vid et, för dig som måste kunna sitta ned vid et. GRANBERG 4

5 5

6 Granbergs höj- och sänkbara för rörelsehindrade och äldre gör badrummet funktionellt för alla. Vi vet alla hur viktigt det är att få en bra start på dagen. En dag som ofta påbörjas i badrummet. Med detta som bakgrund så förstår vi alla att sysslorna i badrummet måste fungera så smidigt som möjligt. 6

7 Sid 8 Elektriskt höj- och sänkbara Enkel och bekväm höjdjustering Användaren kan själv justera höjden Välj mellan flera modeller, ergonomiskt utformade Sid 42 Manuellt höj- och sänkbara Till offentlig miljö eller andra platser där höjden inte behöver justeras dagligen. Välj mellan flera modeller, ergonomiskt utformade Sid 68 Tvättställ, blandare och tillbehör Funktionella med god ergonomi Blandare med förlängd spak Flexibla slangar och säkerhetssystem 7

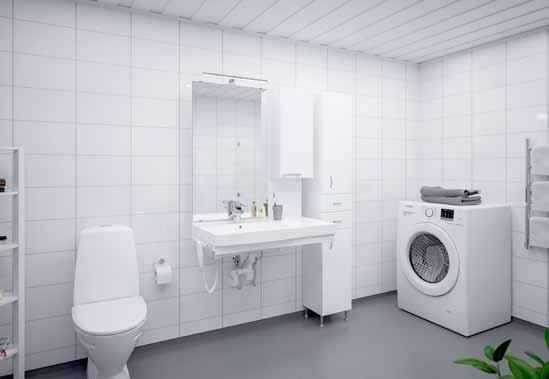

8 Produktöversikt Elektriskt höj- och sänkbara DESIGNLINE 417 Bredd 71,5 cm Modern design med flera färgval Spegel och belysningsramp följer med i höjdjusteringen VVS-anslutningar döljs elegant i lyftenheten Lättanvänd handkontroll Sid 10 BASICLINE 433 Bredd 62 cm Integrerad säkerhetsbrytare Spegel och belysning följer med i höjdjusteringen Fritt utrymme under enheten för VVS-anslutningar Lättanvänd handkontroll Sid 18 BASICLINE 434 Bredd 92 cm Integrerad säkerhetsbrytare Bra avställningsytor Spegel, belysning och förvaringsskåp följer med i höjdjusteringen Fritt utrymme under enheten för VVS-anslutningar Lättanvänd handkontroll Sid 26 8

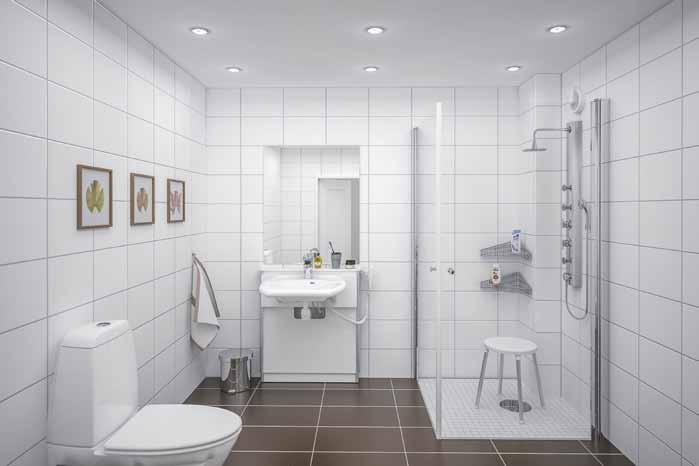

9 BASICLINE 415 Bredd 65 cm Integrerad säkerhetsbrytare Låg enhet (monteras under väggmonterad spegel/skåp) VVS-anslutningar döljs elegant i lyftenheten Lättanvänd handkontroll Sid 30 BASICLINE 419 Bredd 98 cm Integrerad säkerhetsbrytare Bra avställningsytor Låg enhet (monteras under väggmonterad spegel/skåp) VVS-anslutningar döljs elegant i lyftenheten Lättanvänd handkontroll Sid 38 9

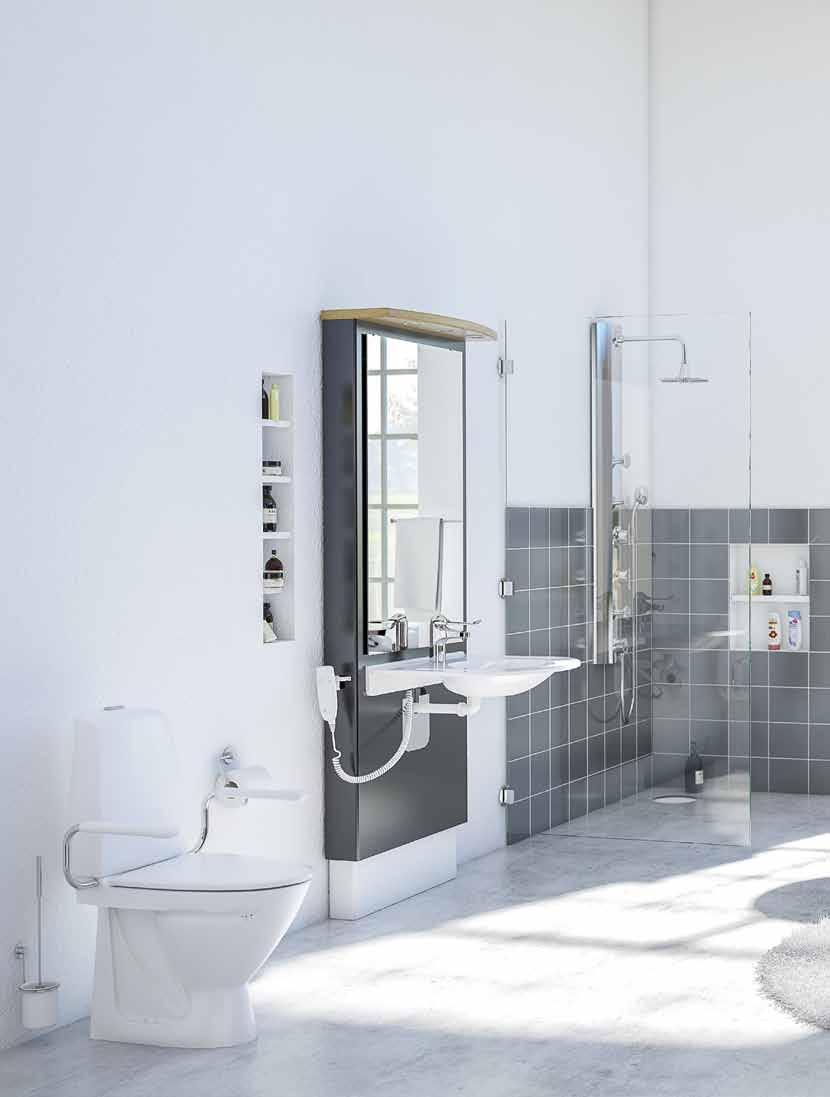

10 10 Designline 417 Elektriskt höj- och sänkbar smodul med spegel och belysning

11 Sid 12 Totaldjup 56,6 cm Kompakt för barn eller trånga utrymmen Sid 13 Totaldjup 61,2 cm Rullstolsanpassat med grund bassäng och insvängd framkant Sid 14 Totaldjup 67,2 cm Rullstolsanpassat med grund bassäng, insvängd framkant och greppvänlig kant Sid 15 Totaldjup 67,2 cm Rullstolsanpassat med grund bassäng, bra avställningsytor och greppvänlig kant Sid 16 Totaldjup 67,2 cm Rullstolsanpassat med grund bassäng och integrerade stödhandtag 11

12 Elektriskt höj- och sänkbar smodul DESIGNLINE Benutrymme under, 444 mm Avstånd till blandarspak, 224 mm Kompakt för barn eller trånga utrymmen Standardutrustning - Tvättställ ( ) - Blandare ( ) - Spegel och belysningsramp - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel Tillval - Säkerhetsbrytare DESIGNLINE , Vit DESIGNLINE , Ek Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Elektriskt steglöst ställbar smodul med spegel och belysning 444 mm 150 mm spak. Avstånd till blandarspak 224 mm 566 mm Porslins 600x444 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Bredd Höjdinställning Hastighet Lyftkraft Elanslutning Stickpropp till 230 V, max 1,5A Belysning Belysningsramp: Massiv oljad ek med 3 st infällda spotlights (kopplas till extern strömbrytare) Spotlights: LED 3W, 3000K Transformator: 230V Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare finns som tillval Material- Ryggskiva: Plywood belagd med högtryckslaminat specifikation Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Installationskåpa: Vit plast VVS anslutningar Flexibla vattenslangar och avloppsslang med vattenlås DESIGNLINE , Svart Vit laminat (Formica F7949, vit) 05 - Ek laminat (Formica K6149, ek) Svart laminat (Formica 2253, svart) Säkerhetssystem Sid Kan även erhållas i valfritt Formica laminat. 12

13 Elektriskt höj- och sänkbar smodul DESIGNLINE Benutrymme under, 490 mm Avstånd till blandarspak, 265 mm Rullstolsanpassat med grund bassäng och insvängd framkant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Spegel och belysningsramp - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel Tillval - Säkerhetsbrytare DESIGNLINE , Vit DESIGNLINE , Ek Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Elektriskt steglöst ställbar smodul med spegel och belysning 490 mm 150 mm spak. Avstånd till blandarspak 265 mm 612 mm Porslins 600x490 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Bredd Höjdinställning Hastighet Lyftkraft Elanslutning Stickpropp till 230 V, max 1,5A Belysning Belysningsramp: Massiv oljad ek med 3 st infällda spotlights (kopplas till extern strömbrytare) Spotlights: LED 3W, 3000K Transformator: 230V Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare finns som tillval Material- Ryggskiva: Plywood belagd med högtryckslaminat specifikation Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Installationskåpa: Vit plast VVS anslutningar Flexibla vattenslangar och avloppsslang med vattenlås DESIGNLINE , Svart Vit laminat (Formica F7949, vit) 05 - Ek laminat (Formica K6149, ek) Svart laminat (Formica 2253, svart) Säkerhetssystem Sid Kan även erhållas i valfritt Formica laminat. 13

14 Elektriskt höj- och sänkbar smodul DESIGNLINE Benutrymme under, 550 mm Avstånd till blandarspak, 324 mm Rullstolsanpassat med grund bassäng, insvängd framkant och greppvänlig kant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Spegel och belysningsramp - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel Tillval - Säkerhetsbrytare DESIGNLINE , Vit DESIGNLINE , Ek Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Elektriskt steglöst ställbar smodul med spegel och belysning 550 mm 150 mm spak. Avstånd till blandarspak 324 mm 672 mm Porslins 600x550 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Bredd Höjdinställning Hastighet Lyftkraft Elanslutning Stickpropp till 230 V, max 1,5A Belysning Belysningsramp: Massiv oljad ek med 3 st infällda spotlights (kopplas till extern strömbrytare) Spotlights: LED 3W, 3000K Transformator: 230V Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare finns som tillval Material- Ryggskiva: Plywood belagd med högtryckslaminat specifikation Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Installationskåpa: Vit plast VVS anslutningar Flexibla vattenslangar och avloppsslang med vattenlås DESIGNLINE , Svart Vit laminat (Formica F7949, vit) 05 - Ek laminat (Formica K6149, ek) Svart laminat (Formica 2253, svart) Säkerhetssystem Sid Kan även erhållas i valfritt Formica laminat. 14

15 Elektriskt höj- och sänkbar smodul DESIGNLINE Benutrymme under, 550 mm Avstånd till blandarspak, 330 mm Rullstolsanpassat med grund bassäng, bra avställningsytor och greppvänlig kant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Spegel och belysningsramp - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel Tillval - Säkerhetsbrytare DESIGNLINE , Vit DESIGNLINE , Ek Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Elektriskt steglöst ställbar smodul med spegel och belysning 550 mm 150 mm spak. Avstånd till blandarspak 330 mm 672 mm Porslins 600x550 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Bredd Höjdinställning Hastighet Lyftkraft Elanslutning Stickpropp till 230 V, max 1,5A Belysning Belysningsramp: Massiv oljad ek med 3 st infällda spotlights (kopplas till extern strömbrytare) Spotlights: LED 3W, 3000K Transformator: 230V Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare finns som tillval Material- Ryggskiva: Plywood belagd med högtryckslaminat specifikation Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Installationskåpa: Vit plast VVS anslutningar Flexibla vattenslangar och avloppsslang med vattenlås DESIGNLINE , Svart Vit laminat (Formica F7949, vit) 05 - Ek laminat (Formica K6149, ek) Svart laminat (Formica 2253, svart) Säkerhetssystem Sid Kan även erhållas i valfritt Formica laminat. 15

16 Elektriskt höj- och sänkbar smodul DESIGNLINE Benutrymme under, 550 mm Avstånd till blandarspak, 315 mm Rullstolsanpassat med grund bassäng och integrerade stödhandtag Standardutrustning - Tvättställ exkl. bräddavlopp ( ) - Blandare ( ) - Spegel och belysningsramp - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel Tillval - Säkerhetsbrytare DESIGNLINE , Vit DESIGNLINE , Ek Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Elektriskt steglöst ställbar smodul med spegel och belysning 550 mm 150 mm spak. Avstånd till blandarspak 315 mm 672 mm Tvättställ av solid surface material med integrerade grepphandtag 600x550 mm, exkl. bräddavlopp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Bredd Höjdinställning Hastighet Lyftkraft Elanslutning Stickpropp till 230 V, max 1,5A Belysning Belysningsramp: Massiv oljad ek med 3 st infällda spotlights (kopplas till extern strömbrytare) Spotlights: LED 3W, 3000K Transformator: 230V Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare finns som tillval Material- Ryggskiva: Plywood belagd med högtryckslaminat specifikation Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Installationskåpa: Vit plast VVS anslutningar Flexibla vattenslangar och avloppsslang med vattenlås DESIGNLINE , Svart Vit laminat (Formica F7949, vit) 05 - Ek laminat (Formica K6149, ek) Svart laminat (Formica 2253, svart) Säkerhetssystem Sid Kan även erhållas i valfritt Formica laminat. 16

17 Elektriskt höj- och sänkbar smodul DESIGNLINE Tvättställslyftare för valfritt Standardutrustning - Spegel och belysningsramp - Handkontroll med spiralkabel Rekommenderade tillval - Tvättställ - Blandare - Flexibla vattenslangar - Flexibel avloppsslang med vattenlås - Säkerhetsbrytare DESIGNLINE , Vit - Exkl. vattenslangar och avloppsslang DESIGNLINE , Ek - Exkl. vattenslangar och avloppsslang Lyftmodell Elektriskt steglöst ställbar smodul med spegel och belysning Manövrering Sladdansluten handkontroll med upphängningskrok, IP65 Bredd 715 mm Väggmonterad Höjdinställning 250 mm Hastighet 18 mm/sek. Lyftkraft 100 kg Elanslutning Stickpropp till 230 V, max 1,5A Belysning Belysningsramp: Massiv oljad ek med 3 st infällda spotlights (kopplas till extern strömbrytare) Spotlights: LED 3W, 3000K Transformator: 230V Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare finns som tillval Passande Materialspecifikation VVS anslutningar Max vikt: 40 kg Max bredd: 670 mm Max djup: 600 mm Infästning: Tvättställ med bultmontage CC 280 mm Ryggskiva: Plywood belagd med högtryckslaminat Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Installationskåpa: Vit plast Flexibla vattenslangar och avloppsslang med vattenlås DESIGNLINE , Svart - Exkl. vattenslangar och avloppsslang Tvättställ Blandare Slangar Säkerhetssystem Sid. 70 Sid. 74 Sid. 76 Sid Vit laminat (Formica F7949, vit) 05 - Ek laminat (Formica K6149, ek) Svart laminat (Formica 2253, svart) 90 Kan även erhållas i valfritt Formica laminat. 17

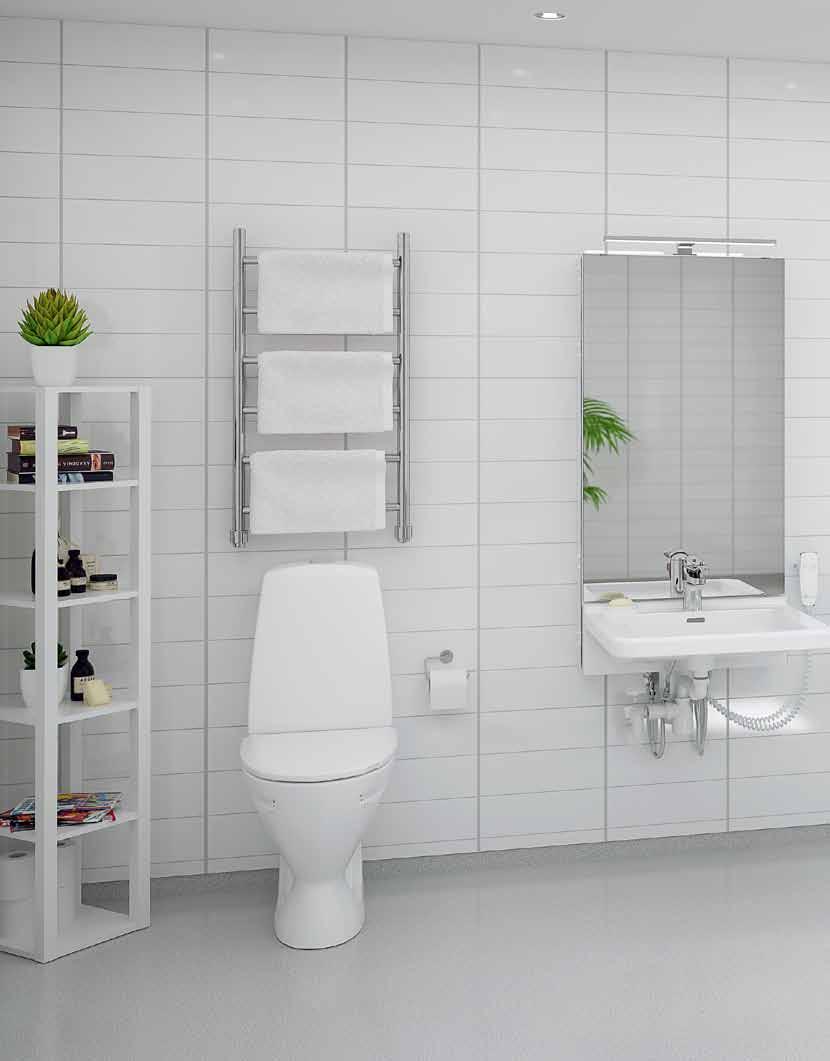

18 18 Basicline 433 Elektriskt höj- och sänkbar smodul med spegel och belysning

19 Sid 20 Totaldjup 60,0 cm Kompakt för barn eller trånga utrymmen Sid 21 Totaldjup 64,6 cm Rullstolsanpassat med grund bassäng och insvängd framkant Sid 22 Totaldjup 70,6 cm Rullstolsanpassat med grund bassäng, insvängd framkant och greppvänlig kant Sid 23 Totaldjup 70,6 cm Rullstolsanpassat med grund bassäng, bra avställningsytor och greppvänlig kant Sid 24 Totaldjup 70,6 cm Rullstolsanpassat med grund bassäng och integrerade stödhandtag 19

20 Elektriskt höj- och sänkbar smodul BASICLINE Benutrymme under, 600 mm Avstånd till blandarspak, 224 mm Kompakt för barn eller trånga utrymmen Standardutrustning - Tvättställ ( ) - Blandare ( ) - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Elektriskt steglöst ställbar smodul med spegel och belysning 600 mm 150 mm spak. Avstånd till blandarspak 224 mm 600 mm Porslins 600x444 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Bredd Höjdinställning Hastighet Lyftkraft Elanslutning Stickpropp till 230 V, max 1,5A Belysning Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare stoppar sänkningen av et om det kommer i kontakt med brukarens ben Material- Ryggskiva: Vit melaminbelagd spånskiva W899 specifikation med 2 mm ABS list runt om Montageplåt : Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Säkerhetsbrytare och övriga plåtdetaljer: Pulverlackerat stålplåt VVS anslutningar Flexibla vattenslangar och avloppsslang med vattenlås

21 Elektriskt höj- och sänkbar smodul BASICLINE Benutrymme under, 646 mm Avstånd till blandarspak, 265 mm Rullstolsanpassat med grund bassäng och insvängd framkant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Elektriskt steglöst ställbar smodul med spegel och belysning 646 mm 150 mm spak. Avstånd till blandarspak 265 mm 646 mm Porslins 600x490 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Bredd Höjdinställning Hastighet Lyftkraft Elanslutning Stickpropp till 230 V, max 1,5A Belysning Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare stoppar sänkningen av et om det kommer i kontakt med brukarens ben Material- Ryggskiva: Vit melaminbelagd spånskiva W899 specifikation med 2 mm ABS list runt om Montageplåt : Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Säkerhetsbrytare och övriga plåtdetaljer: Pulverlackerat stålplåt VVS anslutningar Flexibla vattenslangar och avloppsslang med vattenlås

22 Elektriskt höj- och sänkbar smodul BASICLINE Benutrymme under, 706 mm Avstånd till blandarspak, 324 mm Rullstolsanpassat med grund bassäng, insvängd framkant och greppvänlig kant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Elektriskt steglöst ställbar smodul med spegel och belysning 706 mm 150 mm spak. Avstånd till blandarspak 324 mm 706 mm Porslins 600x550 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Bredd Höjdinställning Hastighet Lyftkraft Elanslutning Stickpropp till 230 V, max 1,5A Belysning Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare stoppar sänkningen av et om det kommer i kontakt med brukarens ben Material- Ryggskiva: Vit melaminbelagd spånskiva W899 specifikation med 2 mm ABS list runt om Montageplåt : Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Säkerhetsbrytare och övriga plåtdetaljer: Pulverlackerat stålplåt VVS anslutningar Flexibla vattenslangar och avloppsslang med vattenlås

23 Elektriskt höj- och sänkbar smodul BASICLINE Benutrymme under, 706 mm Avstånd till blandarspak, 330 mm Rullstolsanpassat med grund bassäng, bra avställningsytor och greppvänlig kant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Elektriskt steglöst ställbar smodul med spegel och belysning 706 mm 150 mm spak. Avstånd till blandarspak 330 mm 706 mm Porslins 600x550 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Bredd Höjdinställning Hastighet Lyftkraft Elanslutning Stickpropp till 230 V, max 1,5A Belysning Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare stoppar sänkningen av et om det kommer i kontakt med brukarens ben Material- Ryggskiva: Vit melaminbelagd spånskiva W899 specifikation med 2 mm ABS list runt om Montageplåt : Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Säkerhetsbrytare och övriga plåtdetaljer: Pulverlackerat stålplåt VVS anslutningar Flexibla vattenslangar och avloppsslang med vattenlås

24 Elektriskt höj- och sänkbar smodul BASICLINE Benutrymme under, 706 mm Avstånd till blandarspak, 315 mm Rullstolsanpassat med grund bassäng och integrerade stödhandtag Standardutrustning - Tvättställ exkl. bräddavlopp ( ) - Blandare ( ) - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Elektriskt steglöst ställbar smodul med spegel och belysning 706 mm 150 mm spak. Avstånd till blandarspak 315 mm 706 mm Tvättställ av solid surface material med integrerade grepphandtag 600x550 mm, exkl. bräddavlopp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Bredd Höjdinställning Hastighet Lyftkraft Elanslutning Stickpropp till 230 V, max 1,5A Belysning Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare stoppar sänkningen av et om det kommer i kontakt med brukarens ben Material- Ryggskiva: Vit melaminbelagd spånskiva W899 specifikation med 2 mm ABS list runt om Montageplåt : Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Säkerhetsbrytare och övriga plåtdetaljer: Pulverlackerat stålplåt VVS anslutningar Flexibla vattenslangar och avloppsslang med vattenlås

25 Elektriskt höj- och sänkbar smodul BASICLINE Tvättställslyftare för valfritt Standardutrustning - Spegel och belysning - Handkontroll med spiralkabel Rekommenderade tillval - Tvättställ - Blandare - Flexibla vattenslangar - Flexibel avloppsslang med vattenlås - Säkerhetsbrytare BASICLINE Exkl. säkerhetsbrytare, vattenslangar och avloppsslang Lyftmodell Elektriskt steglöst ställbar smodul med spegel och belysning Manövrering Sladdansluten handkontroll med upphängningskrok, IP65 Bredd 620 mm Väggmonterad Höjdinställning 250 mm Hastighet 18 mm/sek. Lyftkraft 100 kg Elanslutning Stickpropp till 230 V, max 1,5A Belysning Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare finns som tillval Passande Materialspecifikation VVS anslutningar Max vikt: 40 kg Max bredd: 600 mm Max djup: 600 mm Infästning: Tvättställ med bultmontage CC 280 mm Ryggskiva: Vit melaminbelagd spånskiva W899 med 2 mm ABS list runt om Montageplåt : Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Övriga plåtdetaljer: Pulverlackerat stålplåt Flexibla avloppsslang med vattenlås Tvättställ Blandare Slangar Säkerhetssystem Sid. 70 Sid. 74 Sid. 76 Sid

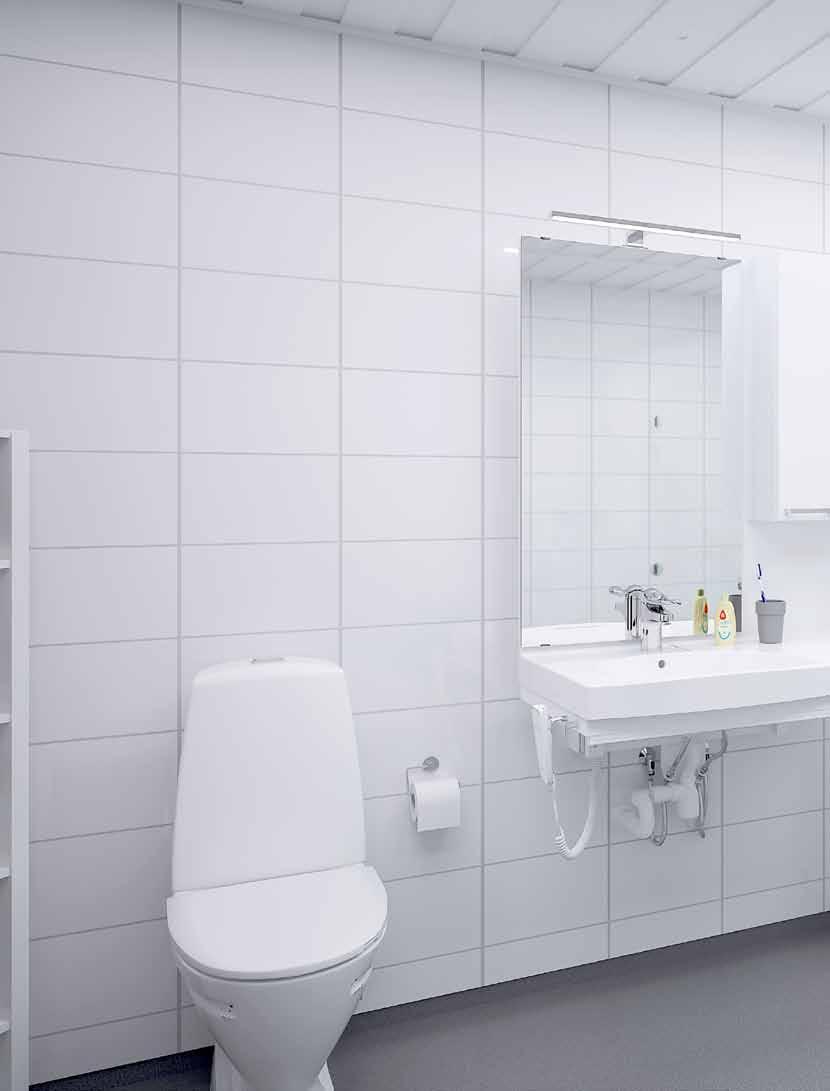

26 26 Basicline 434 Elektriskt höj- och sänkbar smodul med spegel, belysning och skåp

27 27

28 Elektriskt höj- och sänkbar smodul BASICLINE Benutrymme under, 638 mm Avstånd till blandarspak, 300 mm Tvättställ med högerplacerad bassäng Standardutrustning - Tvättställ - Blandare ( ) - Förvaringsskåp - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Elektriskt steglöst ställbar smodul med förvaringsskåp, spegel och belysning 638 mm 150 mm spak. Avstånd till blandarspak 300 mm 638 mm Porslins 920x518 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Bredd Höjdinställning Hastighet Lyftkraft Elanslutning Stickpropp till 230 V, max 1,5A Belysning Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare stoppar sänkningen av et om det kommer i kontakt med brukarens ben Material- Ryggskiva: Vit melaminbelagd spånskiva W899 specifikation med 2 mm ABS list runt om Förvaringsskåp: 30,0 cm bredd med vitmålad lucka och handtag. Inkl. 3 st flyttbara glashyllor Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Plåtdelar: Pulverlackerade vita VVS anslutningar Flexibla vattenslangar och avloppsslang med vattenlås

29 Elektriskt höj- och sänkbar smodul BASICLINE Benutrymme under, 638 mm Avstånd till blandarspak, 300 mm Tvättställ med vänsterplacerad bassäng Standardutrustning - Tvättställ - Blandare ( ) - Förvaringsskåp - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Elektriskt steglöst ställbar smodul med förvaringsskåp, spegel och belysning 638 mm 150 mm spak. Avstånd till blandarspak 300 mm 638 mm Porslins 920x518 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Bredd Höjdinställning Hastighet Lyftkraft Elanslutning Stickpropp till 230 V, max 1,5A Belysning Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare stoppar sänkningen av et om det kommer i kontakt med brukarens ben Material- Ryggskiva: Vit melaminbelagd spånskiva W899 specifikation med 2 mm ABS list runt om Förvaringsskåp: 30,0 cm bredd med vitmålad lucka och handtag. Inkl. 3 st flyttbara glashyllor Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Plåtdelar: Pulverlackerade vita VVS anslutningar Flexibla vattenslangar och avloppsslang med vattenlås

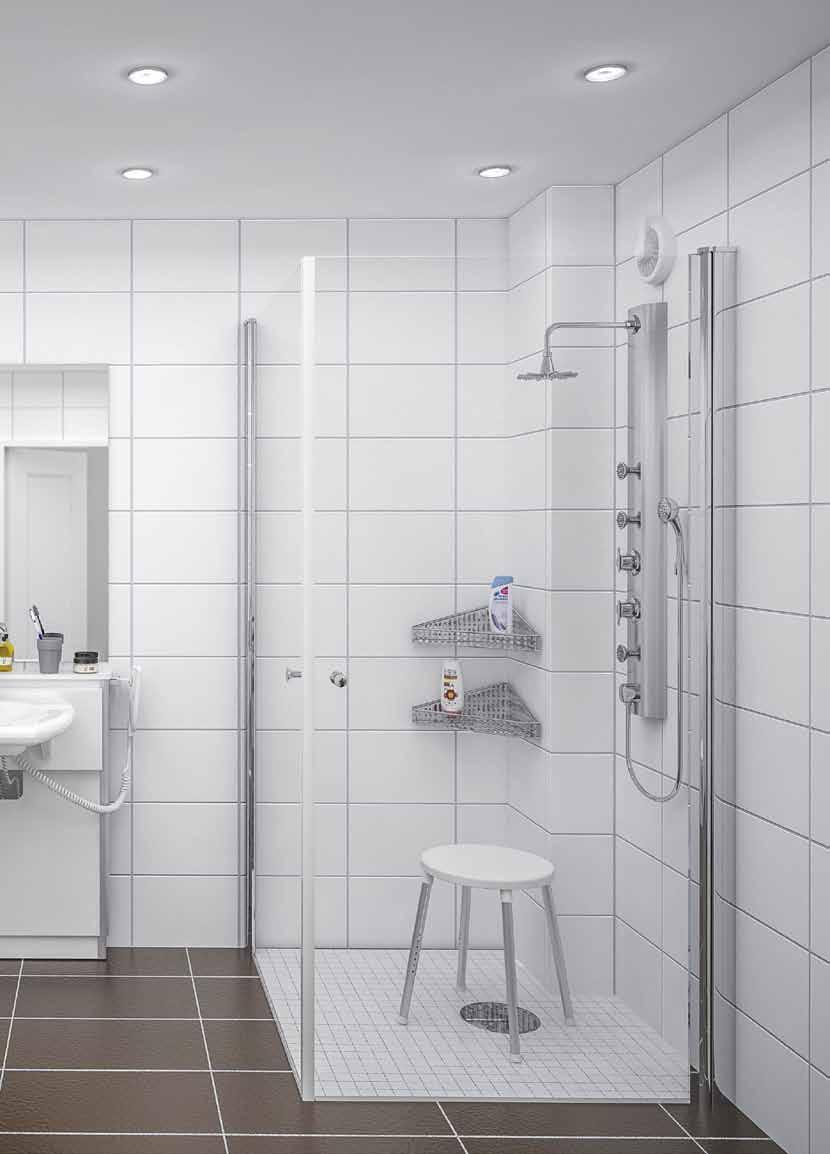

30 30 Basicline 415 Elektriskt höj- och sänkbart, låg modell

31 Sid 32 Totaldjup 58,9 cm Kompakt för barn eller trånga utrymmen Sid 33 Totaldjup 63,5 cm Rullstolsanpassat med grund bassäng och insvängd framkant Sid 34 Totaldjup 69,5 cm Rullstolsanpassat med grund bassäng, insvängd framkant och greppvänlig kant Sid 35 Totaldjup 69,5 cm Rullstolsanpassat med grund bassäng, bra avställningsytor och greppvänlig kant Sid 36 Totaldjup 69,5 cm Rullstolsanpassat med grund bassäng och integrerade stödhandtag 31

32 Elektriskt höj- och sänkbart BASICLINE Benutrymme under, 480 mm Avstånd till blandarspak, 224 mm Kompakt för barn eller trånga utrymmen Standardutrustning - Tvättställ ( ) - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Bredd Höjdinställning Hastighet Lyftkraft Elektriskt steglöst ställbar senhet, låg 480 mm 150 mm spak. Avstånd till blandarspak 224 mm 589 mm Porslins 600x444 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Elanslutning Stickpropp till 230 V, max 1,5A Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare stoppar sänkningen av et om det kommer i kontakt med brukarens ben Materialspecifikation VVS anslutningar Ryggskiva: 4 mm Kompaktlaminat med sidor av anodiserad aluminium Topphylla: 12 mm Kompaktlaminat Säkerhetsbrytare: Pulverlackerad stålplåt Installationskåpa: 4 mm Kompaktlaminat Flexibla vattenslangar och avloppsslang med vattenlås

33 Elektriskt höj- och sänkbart BASICLINE Benutrymme under, 526 mm Avstånd till blandarspak, 265 mm Rullstolsanpassat med grund bassäng och insvängd framkant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Bredd Höjdinställning Hastighet Lyftkraft Elektriskt steglöst ställbar senhet, låg 526 mm 150 mm spak. Avstånd till blandarspak 265 mm 635 mm Porslins 600x490 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Elanslutning Stickpropp till 230 V, max 1,5A Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare stoppar sänkningen av et om det kommer i kontakt med brukarens ben Materialspecifikation VVS anslutningar Ryggskiva: 4 mm Kompaktlaminat med sidor av anodiserad aluminium Topphylla: 12 mm Kompaktlaminat Säkerhetsbrytare: Pulverlackerad stålplåt Installationskåpa: 4 mm Kompaktlaminat Flexibla vattenslangar och avloppsslang med vattenlås

34 Elektriskt höj- och sänkbart BASICLINE Benutrymme under, 586 mm Avstånd till blandarspak, 324 mm Rullstolsanpassat med grund bassäng, insvängd framkant och greppvänlig kant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Bredd Höjdinställning Hastighet Lyftkraft Elektriskt steglöst ställbar senhet, låg 586 mm 150 mm spak. Avstånd till blandarspak 324 mm 695 mm Porslins 600x550 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Elanslutning Stickpropp till 230 V, max 1,5A Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare stoppar sänkningen av et om det kommer i kontakt med brukarens ben Materialspecifikation VVS anslutningar Ryggskiva: 4 mm Kompaktlaminat med sidor av anodiserad aluminium Topphylla: 12 mm Kompaktlaminat Säkerhetsbrytare: Pulverlackerad stålplåt Installationskåpa: 4 mm Kompaktlaminat Flexibla vattenslangar och avloppsslang med vattenlås

35 Elektriskt höj- och sänkbart BASICLINE Benutrymme under, 586 mm Avstånd till blandarspak, 330 mm Rullstolsanpassat med grund bassäng, bra avställningsytor och greppvänlig kant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Bredd Höjdinställning Hastighet Lyftkraft Elektriskt steglöst ställbar senhet, låg 586 mm 150 mm spak. Avstånd till blandarspak 330 mm 695 mm Porslins 600x550 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Elanslutning Stickpropp till 230 V, max 1,5A Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare stoppar sänkningen av et om det kommer i kontakt med brukarens ben Materialspecifikation VVS anslutningar Ryggskiva: 4 mm Kompaktlaminat med sidor av anodiserad aluminium Topphylla: 12 mm Kompaktlaminat Säkerhetsbrytare: Pulverlackerad stålplåt Installationskåpa: 4 mm Kompaktlaminat Flexibla vattenslangar och avloppsslang med vattenlås

36 Elektriskt höj- och sänkbart BASICLINE Benutrymme under, 586 mm Avstånd till blandarspak, 315 mm Rullstolsanpassat med grund bassäng och integrerade stödhandtag Standardutrustning - Tvättställ exkl. bräddavlopp ( ) - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Bredd Höjdinställning Hastighet Lyftkraft Elektriskt steglöst ställbar senhet, låg 586 mm 150 mm spak. Avstånd till blandarspak 315 mm 695 mm Tvättställ av solid surface material med integrerade grepphandtag 600x550 mm, exkl. bräddavlopp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Elanslutning Stickpropp till 230 V, max 1,5A Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare stoppar sänkningen av et om det kommer i kontakt med brukarens ben Materialspecifikation VVS anslutningar Ryggskiva: 4 mm Kompaktlaminat med sidor av anodiserad aluminium Topphylla: 12 mm Kompaktlaminat Säkerhetsbrytare: Pulverlackerad stålplåt Installationskåpa: 4 mm Kompaktlaminat Flexibla vattenslangar och avloppsslang med vattenlås

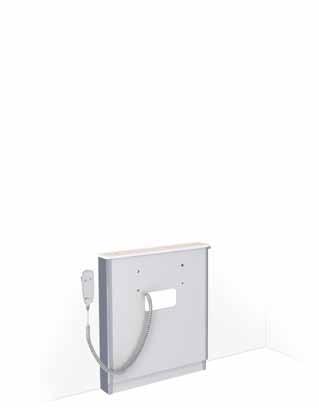

37 Elektriskt höj- och sänkbart BASICLINE Tvättställslyftare för valfritt Standardutrustning - Handkontroll med spiralkabel Rekommenderade tillval - Tvättställ - Blandare - Flexibla vattenslangar - Flexibel avloppsslang med vattenlås - Säkerhetsbrytare BASICLINE Exkl. säkerhetsbrytare, vattenslangar och avloppsslang Lyftmodell Manövrering Bredd Höjdinställning Hastighet Lyftkraft Elektriskt steglöst ställbar senhet, låg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Elanslutning Stickpropp till 230 V, max 1,5A Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare finns som tillval Passande Materialspecifikation VVS anslutningar Max vikt: 40 kg Max bredd: 590 mm Max djup: 600 mm Infästning: Tvättställ med bultmontage CC 280 mm Ryggskiva: 4 mm Kompaktlaminat med sidor av anodiserad aluminium Topphylla: 12 mm Kompaktlaminat Säkerhetsbrytare: Pulverlackerad stålplåt Installationskåpa: 4 mm Kompaktlaminat Flexibel avloppsslang med vattenlås Tvättställ Blandare Slangar Säkerhetssystem Sid. 70 Sid. 74 Sid. 76 Sid

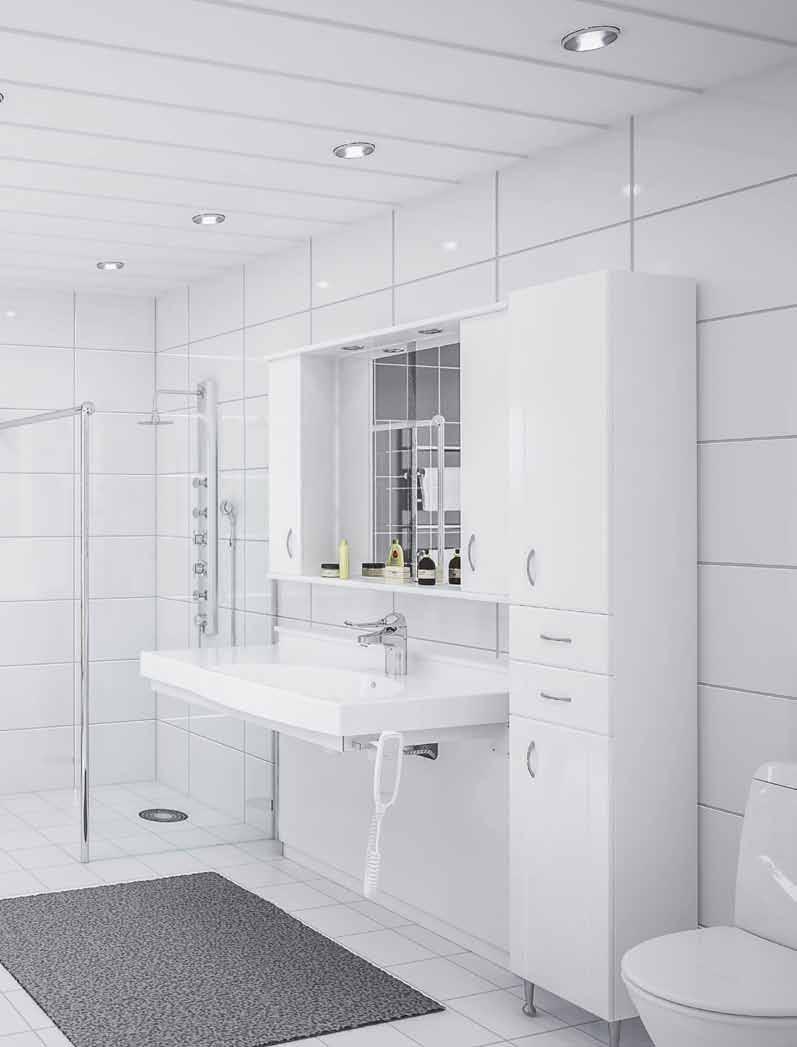

38 38 Basicline 419 Elektriskt höj- och sänkbart med avställningsyta, låg modell

39 39

40 Elektriskt höj- och sänkbart BASICLINE Benutrymme under, 518 mm Avstånd till blandarspak, 300 mm Tvättställ med högerplacerad bassäng Standardutrustning - Tvättställ - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Bredd Höjdinställning Hastighet Lyftkraft Elektriskt steglöst ställbar senhet, låg 518 mm 150 mm spak. Avstånd till blandarspak 300 mm 627 mm Porslins 920x520 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Elanslutning Stickpropp till 230 V, max 1,5A Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare stoppar sänkningen av et om det kommer i kontakt med brukarens ben Materialspecifikation VVS anslutningar Ryggskiva: 4 mm Kompaktlaminat med sidor av anodiserad aluminium Topphylla: 12 mm Kompaktlaminat Säkerhetsbrytare: Pulverlackerad stålplåt Installationskåpa: 4 mm Kompaktlaminat Flexibla vattenslangar och avloppsslang med vattenlås

41 Elektriskt höj- och sänkbart BASICLINE Benutrymme under, 518 mm Avstånd till blandarspak, 300 mm Tvättställ med vänsterplacerad bassäng Standardutrustning - Tvättställ - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Manövrering Bredd Höjdinställning Hastighet Lyftkraft Elektriskt steglöst ställbar senhet, låg 518 mm 150 mm spak. Avstånd till blandarspak 300 mm 627 mm Porslins 920x520 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP mm Väggmonterad 250 mm 18 mm/sek. 100 kg Elanslutning Stickpropp till 230 V, max 1,5A Kapslingsklass IPX4 Säkerhet Säkerhetsbrytare stoppar sänkningen av et om det kommer i kontakt med brukarens ben Materialspecifikation VVS anslutningar Ryggskiva: 4 mm Kompaktlaminat med sidor av anodiserad aluminium Topphylla: 12 mm Kompaktlaminat Säkerhetsbrytare: Pulverlackerad stålplåt Installationskåpa: 4 mm Kompaktlaminat Flexibla vattenslangar och avloppsslang med vattenlås

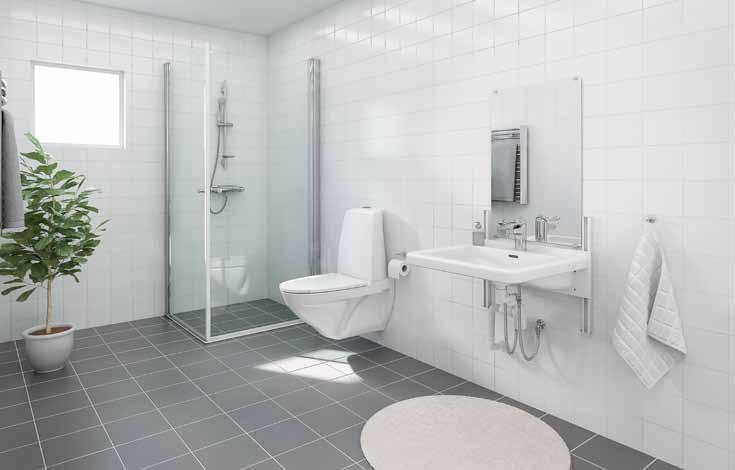

42 Produktöversikt Manuellt höj- och sänkbara BASICLINE 401 Bredd 60 cm Manuell justering, i intervall om 50 mm Spegel och belysning följer med i höjdjusteringen Fritt utrymme under enheten för VVS-anslutningar Sid 44 42

43 BASICLINE 403 Bredd 60 cm Manuell, steglös justering med hylsnyckel Fritt utrymme under enheten för VVS-anslutningar Sid 52 BASICLINE 406 Bredd 60 cm Manuell justering med gasfjäder, i intervall om 12 mm Praktisk avställningsyta bakom et Fritt utrymme under enheten för VVS-anslutningar Sid 60 43

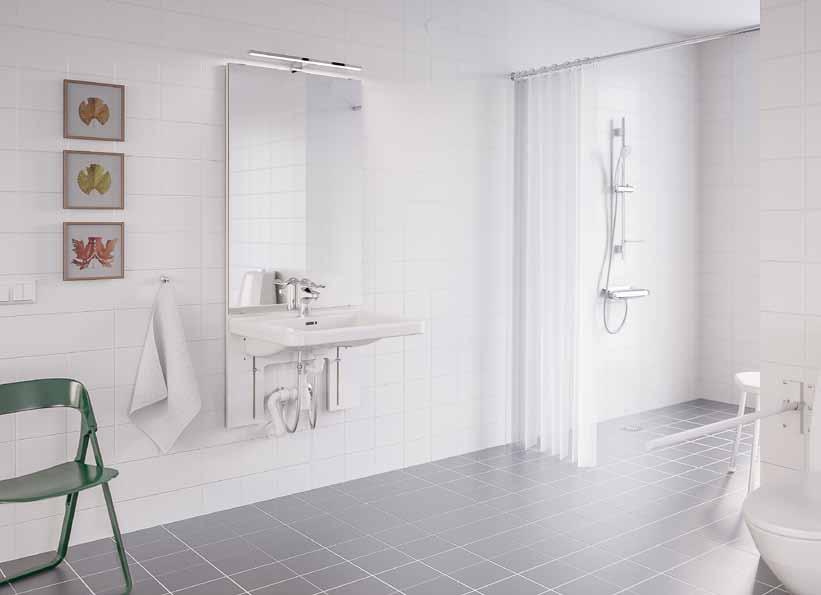

44 44 Basicline 401 Manuellt höj- och sänkbar smodul med spegel och belysning

45 Sid 46 Totaldjup 48,1 cm Kompakt för barn eller trånga utrymmen Sid 47 Totaldjup 52,7 cm Rullstolsanpassat med grund bassäng och insvängd framkant Sid 48 Totaldjup 58,7 cm Rullstolsanpassat med grund bassäng, insvängd framkant och greppvänlig kant Sid 49 Totaldjup 58,7 cm Rullstolsanpassat med grund bassäng, bra avställningsytor och greppvänlig kant Sid 50 Totaldjup 58,7 cm Rullstolsanpassat med grund bassäng och integrerade stödhandtag 45

46 Manuellt höj- och sänkbar smodul BASICLINE Benutrymme under, 481 mm Avstånd till blandarspak, 224 mm Kompakt för barn eller trånga utrymmen Standardutrustning - Tvättställ ( ) - Blandare ( ) - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Avhakningsskydd BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Bredd Höjdinställning Belysning Säkerhet Materialspecifikation VVS anslutningar Manuellt ställbar smodul med spegel och belysning. Upphängd på väggskena, ställbar i intervall om 50 mm 481 mm 150 mm spak. Avstånd till blandarspak 224 mm 481 mm Porslins 600x444 mm, inkl. bräddavlopp och bottenventil med propp 100 kg 600 mm Väggmonterad 250 mm, intervall om 50 mm Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Enheten är utrustad med avhakningsskydd för att undvika oavsiktlig avhakning från väggskenorna Ryggskiva: Plywood belagd med högtryckslaminat Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Väggskena och krokupphängning: Aluminium Flexibla vattenslangar och avloppsslang med vattenlås

47 Manuellt höj- och sänkbar smodul BASICLINE Benutrymme under, 527 mm Avstånd till blandarspak, 265 mm Rullstolsanpassat med grund bassäng och insvängd framkant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Avhakningsskydd BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Bredd Höjdinställning Belysning Säkerhet Materialspecifikation VVS anslutningar Manuellt ställbar smodul med spegel och belysning. Upphängd på väggskena, ställbar i intervall om 50 mm 527 mm 150 mm spak. Avstånd till blandarspak 265 mm 527 mm Porslins 600x490 mm, inkl. bräddavlopp och bottenventil med propp 100 kg 600 mm Väggmonterad 250 mm, intervall om 50 mm Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Enheten är utrustad med avhakningsskydd för att undvika oavsiktlig avhakning från väggskenorna Ryggskiva: Plywood belagd med högtryckslaminat Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Väggskena och krokupphängning: Aluminium Flexibla vattenslangar och avloppsslang med vattenlås

48 Manuellt höj- och sänkbar smodul BASICLINE Benutrymme under, 587 mm Avstånd till blandarspak, 324 mm Rullstolsanpassat med grund bassäng, insvängd framkant och greppvänlig kant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Avhakningsskydd BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Bredd Höjdinställning Belysning Säkerhet Materialspecifikation VVS anslutningar Manuellt ställbar smodul med spegel och belysning. Upphängd på väggskena, ställbar i intervall om 50 mm 587 mm 150 mm spak. Avstånd till blandarspak 324 mm 587 mm Porslins 600x550 mm, inkl. bräddavlopp och bottenventil med propp 100 kg 600 mm Väggmonterad 250 mm, intervall om 50 mm Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Enheten är utrustad med avhakningsskydd för att undvika oavsiktlig avhakning från väggskenorna Ryggskiva: Plywood belagd med högtryckslaminat Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Väggskena och krokupphängning: Aluminium Flexibla vattenslangar och avloppsslang med vattenlås

49 Manuellt höj- och sänkbar smodul BASICLINE Benutrymme under, 587 mm Avstånd till blandarspak, 330 mm Rullstolsanpassat med grund bassäng, bra avställningsytor och greppvänlig kant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Avhakningsskydd BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Bredd Höjdinställning Belysning Säkerhet Materialspecifikation VVS anslutningar Manuellt ställbar smodul med spegel och belysning. Upphängd på väggskena, ställbar i intervall om 50 mm 587 mm 150 mm spak. Avstånd till blandarspak 330 mm 587 mm Porslins 600x550 mm, inkl. bräddavlopp och bottenventil med propp 100 kg 600 mm Väggmonterad 250 mm, intervall om 50 mm Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Enheten är utrustad med avhakningsskydd för att undvika oavsiktlig avhakning från väggskenorna Ryggskiva: Plywood belagd med högtryckslaminat Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Väggskena och krokupphängning: Aluminium Flexibla vattenslangar och avloppsslang med vattenlås

50 Manuellt höj- och sänkbar smodul BASICLINE Benutrymme under, 587 mm Avstånd till blandarspak, 315 mm Rullstolsanpassat med grund bassäng och integrerade stödhandtag Standardutrustning - Tvättställ exkl. bräddavlopp ( ) - Blandare ( ) - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Avhakningsskydd BASICLINE Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Bredd Höjdinställning Belysning Säkerhet Materialspecifikation VVS anslutningar Manuellt ställbar smodul med spegel och belysning. Upphängd på väggskena, ställbar i intervall om 50 mm 587 mm 150 mm spak. Avstånd till blandarspak 315 mm 587 mm Tvättställ av solid surface material med integrerade grepphandtag 600x550 mm, exkl. bräddavlopp 100 kg 600 mm Väggmonterad 250 mm, intervall om 50 mm Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Enheten är utrustad med avhakningsskydd för att undvika oavsiktlig avhakning från väggskenorna Ryggskiva: Plywood belagd med högtryckslaminat Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Väggskena och krokupphängning: Aluminium Flexibla vattenslangar och avloppsslang med vattenlås

51 Manuellt höj- och sänkbar smodul BASICLINE Tvättställsmodul för valfritt Standardutrustning - Spegel och belysning - Avhakningsskydd Rekommenderade tillval - Tvättställ - Blandare - Flexibla vattenslangar - Flexibel avloppsslang med vattenlås BASICLINE Exkl. vattenslangar och avloppsslang Lyftmodell Bredd Höjdinställning Belysning Säkerhet Passande Materialspecifikation VVS anslutningar Manuellt ställbar smodul med spegel och belysning. Upphängd på väggskena, ställbar i intervall om 50 mm 600 mm Väggmonterad 250 mm, intervall om 50 mm Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Enheten är utrustad med avhakningsskydd för att undvika oavsiktlig avhakning från väggskenorna Max vikt: 40 kg Max bredd: 600 mm Max djup: 600 mm Infästning: Tvättställ med bultmontage CC 280 mm eller CC 350 mm Ryggskiva: Plywood belagd med högtryckslaminat Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Väggskena och krokupphängning: Aluminium Flexibla vattenslangar och avloppsslang med vattenlås Tvättställ Blandare Slangar Sid. 70 Sid. 74 Sid

52 52 Basicline 403 Manuellt höj- och sänkbart

53 Sid 54 Totaldjup 48,0 cm Kompakt för barn eller trånga utrymmen Sid 55 Totaldjup 52,6 cm Rullstolsanpassat med grund bassäng och insvängd framkant Sid 56 Totaldjup 58,6 cm Rullstolsanpassat med grund bassäng, insvängd framkant och greppvänlig kant Sid 57 Totaldjup 58,6 cm Rullstolsanpassat med grund bassäng, bra avställningsytor och greppvänlig kant Sid 58 Totaldjup 58,6 cm Rullstolsanpassat med grund bassäng och integrerade stödhandtag 53

54 Manuellt höj- och sänkbart BASICLINE Benutrymme under, 480 mm Avstånd till blandarspak, 224 mm Kompakt för barn eller trånga utrymmen Standardutrustning - Tvättställ ( ) - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Bredd Höjdinställning Materialspecifikation VVS anslutningar Manuellt steglöst ställbar senhet. Justering med hylsnyckel 480 mm 150 mm spak. Avstånd till blandarspak 224 mm 480 mm Porslins 600x444 mm, inkl. bräddavlopp och bottenventil med propp 100 kg 600 mm Väggmonterad 300 mm Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Flexibla vattenslangar och avloppsslang med vattenlås BASICLINE

55 Manuellt höj- och sänkbart BASICLINE Benutrymme under, 526 mm Avstånd till blandarspak, 265 mm Rullstolsanpassat med grund bassäng och insvängd framkant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Bredd Höjdinställning Materialspecifikation VVS anslutningar Manuellt steglöst ställbar senhet. Justering med hylsnyckel 526 mm 150 mm spak. Avstånd till blandarspak 265 mm 526 mm Porslins 600x490 mm, inkl. bräddavlopp och bottenventil med propp 100 kg 600 mm Väggmonterad 300 mm Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Flexibla vattenslangar och avloppsslang med vattenlås BASICLINE

56 Manuellt höj- och sänkbart BASICLINE Benutrymme under, 586 mm Avstånd till blandarspak, 324 mm Rullstolsanpassat med grund bassäng, insvängd framkant och greppvänlig kant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Bredd Höjdinställning Materialspecifikation VVS anslutningar Manuellt steglöst ställbar senhet. Justering med hylsnyckel 586 mm 150 mm spak. Avstånd till blandarspak 324 mm 586 mm Porslins 600x550 mm, inkl. bräddavlopp och bottenventil med propp 100 kg 600 mm Väggmonterad 300 mm Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Flexibla vattenslangar och avloppsslang med vattenlås BASICLINE

57 Manuellt höj- och sänkbart BASICLINE Benutrymme under, 586 mm Avstånd till blandarspak, 330 mm Rullstolsanpassat med grund bassäng, bra avställningsytor och greppvänlig kant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Bredd Höjdinställning Materialspecifikation VVS anslutningar Manuellt steglöst ställbar senhet. Justering med hylsnyckel 586 mm 150 mm spak. Avstånd till blandarspak 330 mm 586 mm Porslins 600x550 mm, inkl. bräddavlopp och bottenventil med propp 100 kg 600 mm Väggmonterad 300 mm Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Flexibla vattenslangar och avloppsslang med vattenlås BASICLINE

58 Manuellt höj- och sänkbart BASICLINE Benutrymme under, 586 mm Avstånd till blandarspak, 315 mm Rullstolsanpassat med grund bassäng och integrerade stödhandtag Standardutrustning - Tvättställ exkl. bräddavlopp ( ) - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Bredd Höjdinställning Materialspecifikation VVS anslutningar Manuellt steglöst ställbar senhet. Justering med hylsnyckel 586 mm 150 mm spak. Avstånd till blandarspak 315 mm 586 mm Tvättställ av solid surface material med integrerade grepphandtag 600x550 mm, exkl. bräddavlopp 100 kg 600 mm Väggmonterad 300 mm Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Flexibla vattenslangar och avloppsslang med vattenlås BASICLINE

59 Manuellt höj- och sänkbar skonsol BASICLINE / / Tvättställskonsol för valfritt 3 olika djup: 36 mm / 120 mm / 220 mm Standardutrustning - Tvättställskonsol justerbar med hylsnyckel Rekommenderade tillval BASICLINE Djup 36 mm - Tvättställ - Blandare - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar Lyftmodell Bredd Höjdinställning Passande Materialspecifikation VVS anslutningar Manuellt steglöst ställbar senhet. Justering med hylsnyckel 600 mm Väggmonterad 300 mm Max vikt: 40 kg Max bredd: 600 mm Max djup: 600 mm Infästning: Tvättställ med bultmontage CC 280 mm Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Flexibla vattenslangar och avloppsslang med vattenlås BASICLINE Djup 120 mm BASICLINE Djup 220 mm / 120 / 220 Tvättställ Blandare Slangar Sid. 70 Sid. 74 Sid

60 60 Basicline 406 Gasfjäderdrivet, manuellt höj- och sänkbart

61 Sid 62 Totaldjup 55,4 cm Kompakt för barn eller trånga utrymmen Sid 63 Totaldjup 60,0 cm Rullstolsanpassat med grund bassäng och insvängd framkant Sid 64 Totaldjup 66,0 cm Rullstolsanpassat med grund bassäng, insvängd framkant och greppvänlig kant Sid 65 Totaldjup 66,0 cm Rullstolsanpassat med grund bassäng, bra avställningsytor och greppvänlig kant Sid 66 Totaldjup 66,0 cm Rullstolsanpassat med grund bassäng och integrerade stödhandtag 61

62 Manuellt höj- och sänkbart BASICLINE Benutrymme under, 554 mm Avstånd till blandarspak, 224 mm Kompakt för barn eller trånga utrymmen Standardutrustning - Tvättställ ( ) - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Bredd Höjdinställning Materialspecifikation VVS anslutningar Manuellt ställbar senhet. Justering med gasfjäder. Ställbar i intervall om 12 mm 554 mm 150 mm spak. Avstånd till blandarspak 224 mm 554 mm Porslins 600x444 mm, inkl. bräddavlopp och bottenventil med propp 50 kg 602 mm Väggmonterad 190 mm i intervall om 12 mm Epoxylackerad aluminium, vit (RAL 9016) Flexibla vattenslangar och avloppsslang med vattenlås BASICLINE

63 Manuellt höj- och sänkbart BASICLINE Benutrymme under, 600 mm Avstånd till blandarspak, 265 mm Rullstolsanpassat med grund bassäng och insvängd framkant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Bredd Höjdinställning Materialspecifikation VVS anslutningar Manuellt ställbar senhet. Justering med gasfjäder. Ställbar i intervall om 12 mm 600 mm 150 mm spak. Avstånd till blandarspak 265 mm 600 mm Porslins 600x490 mm, inkl. bräddavlopp och bottenventil med propp 50 kg 602 mm Väggmonterad 190 mm i intervall om 12 mm Epoxylackerad aluminium, vit (RAL 9016) Flexibla vattenslangar och avloppsslang med vattenlås BASICLINE

64 Manuellt höj- och sänkbart BASICLINE Benutrymme under, 660 mm Avstånd till blandarspak, 324 mm Rullstolsanpassat med grund bassäng, insvängd framkant och greppvänlig kant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Bredd Höjdinställning Materialspecifikation VVS anslutningar Manuellt ställbar senhet. Justering med gasfjäder. Ställbar i intervall om 12 mm 660 mm 150 mm spak. Avstånd till blandarspak 324 mm 660 mm Porslins 600x550 mm, inkl. bräddavlopp och bottenventil med propp 50 kg 602 mm Väggmonterad 190 mm i intervall om 12 mm Epoxylackerad aluminium, vit (RAL 9016) Flexibla vattenslangar och avloppsslang med vattenlås BASICLINE

65 Manuellt höj- och sänkbart BASICLINE Benutrymme under, 660 mm Avstånd till blandarspak, 330 mm Rullstolsanpassat med grund bassäng, bra avställningsytor och greppvänlig kant Standardutrustning - Tvättställ ( ) - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Bredd Höjdinställning Materialspecifikation VVS anslutningar Manuellt ställbar senhet. Justering med gasfjäder. Ställbar i intervall om 12 mm 660 mm 150 mm spak. Avstånd till blandarspak 330 mm 660 mm Porslins 600x550 mm, inkl. bräddavlopp och bottenventil med propp 50 kg 602 mm Väggmonterad 190 mm i intervall om 12 mm Epoxylackerad aluminium, vit (RAL 9016) Flexibla vattenslangar och avloppsslang med vattenlås BASICLINE

66 Manuellt höj- och sänkbart BASICLINE Benutrymme under, 660 mm Avstånd till blandarspak, 315 mm Rullstolsanpassat med grund bassäng och integrerade stödhandtag Standardutrustning - Tvättställ exkl. bräddavlopp ( ) - Blandare ( ) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning Bredd Höjdinställning Materialspecifikation VVS anslutningar Manuellt ställbar senhet. Justering med gasfjäder. Ställbar i intervall om 12 mm 660 mm 150 mm spak. Avstånd till blandarspak 315 mm 660 mm Tvättställ av solid surface material med integrerade grepphandtag 600x550 mm, exkl. bräddavlopp 50 kg 602 mm Väggmonterad 190 mm i intervall om 12 mm Epoxylackerad aluminium, vit (RAL 9016) Flexibla vattenslangar och avloppsslang med vattenlås BASICLINE

67 Manuellt höj- och sänkbart BASICLINE Tvättställskonsol för valfritt med bultmontage CC 280 mm eller CC 350 mm Standardutrustning - Tvättställskonsol justerbar med gasfjäder - sskruv till Rekommenderade tillval - Tvättställ med bultmontage CC 280 mm - Blandare - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar BASICLINE Exkl. vattenslangar och avloppsslang Lyftmodell Bredd Höjdinställning Passande Materialspecifikation VVS anslutningar Manuellt ställbar senhet. Justering med gasfjäder. Ställbar i intervall om 12 mm 602 mm Väggmonterad 190 mm i intervall om 12 mm Max vikt: kg Max bredd: 600 mm Max djup: 600 mm Infästning: Tvättställ med bultmontage CC 280 mm eller CC 350 mm Epoxylackerad aluminium, vit (RAL 9016) Flexibla vattenslangar och avloppsslang med vattenlås Tvättställ Blandare Slangar Sid. 70 Sid. 74 Sid

68 68 Tvättställ, blandare och tillbehör

69 69

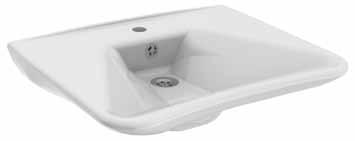

70 Tvättställ Benutrymme under, 444 mm Kompakt för barn eller trånga utrymmen Storlek Benutrymme Utförande Max belastning 600x444 mm 444 mm Porslins, inkl. bräddavlopp och bottenventil med propp 100 kg Bultmontage, CC 280 mm Granberg Benutrymme under, 490 mm Rullstolsanpassat med grund bassäng och insvängd framkant Storlek Benutrymme Utförande Max belastning 600x490 mm 490 mm Porslins, inkl. bräddavlopp och bottenventil med propp 100 kg Bultmontage, CC 280 mm Granberg , med bräddavlopp och silpluggventil Granberg , utan bräddavlopp och silpluggventil

71 Tvättställ Benutrymme under, 550 mm Rullstolsanpassat med grund bassäng, insvängd framkant och greppvänlig kant Storlek Benutrymme Utförande Max belastning 600x550 mm 550 mm Porslins, inkl. bräddavlopp och bottenventil med propp 100 kg Bultmontage, CC 280 mm Granberg Benutrymme under, 550 mm Rullstolsanpassat med grund bassäng, bra avställningsytor och greppvänlig kant Storlek Benutrymme Utförande Max belastning 600x550 mm 550 mm Porslins, inkl. bräddavlopp och bottenventil med propp 100 kg Bultmontage, CC 280 mm Granberg

72 Tvättställ Benutrymme under, 550 mm Rullstolsanpassat med grund bassäng och integrerade stödhandtag Storlek Benutrymme Utförande Max belastning 600x550 mm 550 mm Tvättställ av solid surface material med integrerade grepphandtag exkl. bräddavlopp 150 kg Bultmontage, CC 280 mm Granberg Benutrymme under, 520 mm Tvättställ med bassäng till höger och bra avställningsytor Storlek Benutrymme Utförande Max belastning 920x520 mm 520 mm Porslins, inkl. bräddavlopp och bottenventil med propp??? 100 kg Konsolmontage Granberg , 92,0 cm med bassäng till höger

73 Tvättställ Benutrymme under, 520 mm Tvättställ med bassäng till vänster och bra avställningsytor Storlek Benutrymme Utförande Max belastning 920x520 mm 520 mm Porslins, inkl. bräddavlopp och bottenventil med propp??? 100 kg Konsolmontage Granberg , 92,0 cm med bassäng till vänster

74 Blandare Lättåtkomlig spak, längd 150 mm Spak Piputsprång Anslutningsrör Håltagning Övrigt 150 mm 100 mm Soft PEX-rör, längd 360 mm Ø 33,5 37 mm Kallstartsfunktion Mjukstängande med keramisk avstängning Inbyggd, lätt omställbar flödesbegränsning och temperaturspärr Tvättställsblandare Granberg mm spak Max Lättåtkomlig spak, längd 150 mm Självstängande handdusch Tvättställsblandare Granberg mm spak, med självstängande handdusch Spak Piputsprång Längd på slang, handdusch Anslutningsrör Håltagning Övrigt 150 mm 100 mm 1500 mm Soft PEX-rör, längd 350 mm Ø 33,5 37 mm Kallstartsfunktion Mjukstängande med keramisk avstängning Inbyggd, lätt omställbar flödesbegränsning och temperaturspärr Max G1/2 74

75 Blandare Beröringsfri, enkel att använda Spak Piputsprång Anslutningsrör Håltagning Övrigt 150 mm 108 mm Soft PEX-rör, längd 350 mm Ø 33,5 37 mm Temperaturen ställs in på sidan av blandaren Låg strömförbrukning - lång livslängd Batteri ingår Tvättställsblandare Granberg Beröringsfri Max G3/8 Lättåtkomlig spak, längd 150 mm Svängbar pip 110 grader Spak Piputsprång Svängbar pip Anslutningsrör Håltagning Övrigt 150 mm 115 mm 110 o Soft PEX-rör, längd 350 mm Ø mm Mjukstängning med keramisk tätning Omställbar flödesbegränsning och temperaturspärr Tvättställsblandare Granberg mm spak 75

76 Slangar Längd 500 mm Anslutning Lekande mutter G 3/ Vattenslangar, 2-pack Längd Anslutning mm (återfjädrande) Slätände 40 mm. Gumminippel mm medföljer Flexibel avloppsslang med vattenlås 76

77 Säkerhetssystem Funktion Med hjälp av säkerhetsbrytaren stoppas sänkningen av et om det kommer i kontakt med något föremål eller brukarens ben. Passar med bultmontering cc 280 mm. Monteras mellan ryggskiva och Säkerhetsbrytare till Designline 417 och Basicline 433, bultmonterade CC 280 mm Säkerhetsbrytare till Basicline 415, bultmonterade CC 280 mm 60 STOP 77
