1 SORTIMENT KÖK GRANBERG SINE 1870 GRANBERG

2 since 1870 Fem decennier har passerat sedan Bröderna Granbergs snickeri byggde det första specialanpassade köket för funktionshindrade. Idag ser vi vår uppgift i ett vidare perspektiv. Det handlar om att göra vardagens sysslor enklare och bekvämare för alla. Genom att utveckla, tillverka och leverera innovativa komfortlösningar för kök och badrum har vi nått en världsledande position - fortfarande med fötterna stadigt på jorden och viljan att engagera oss i just dina behov och önskemål.

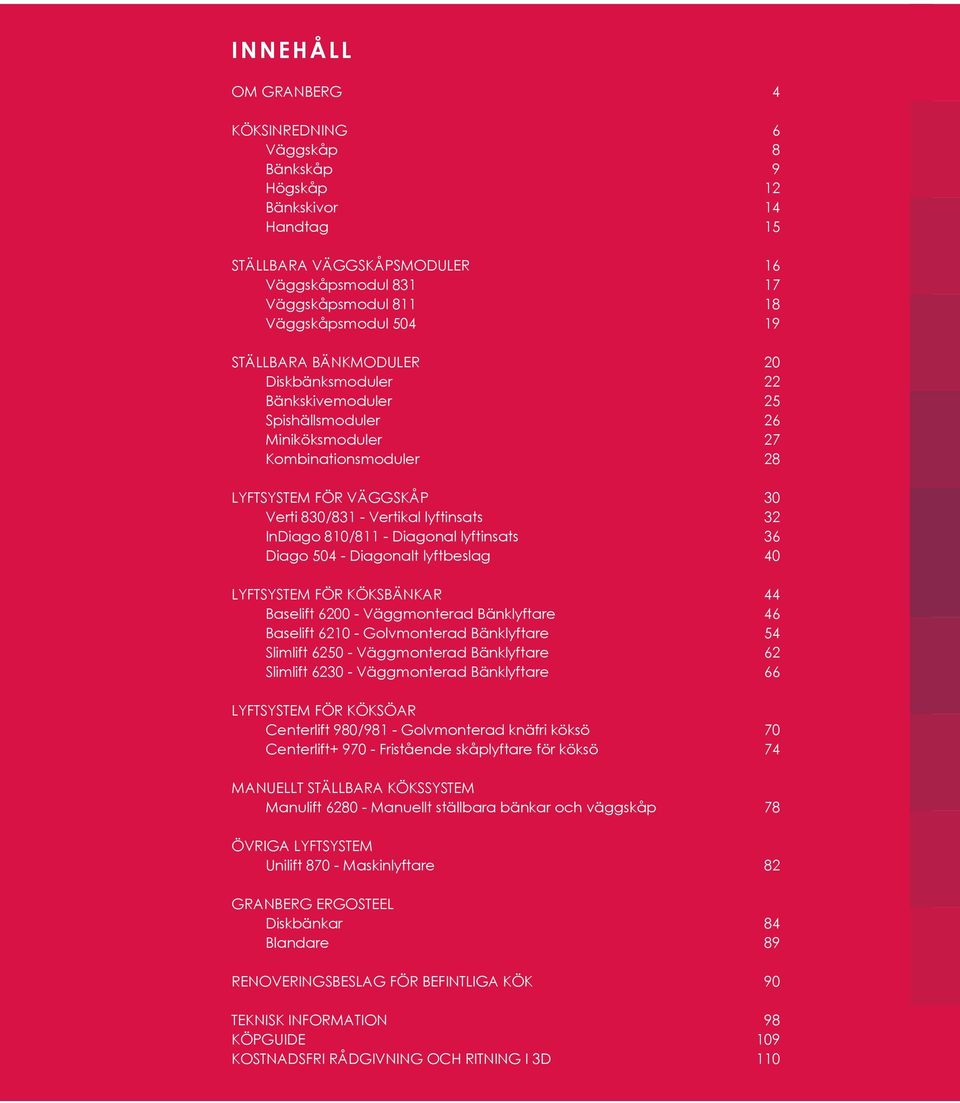

3 INNEHÅLL OM GRANBERG 4 KÖKSINREDNING 6 Väggskåp 8 Bänkskåp 9 Högskåp 12 Bänkskivor 14 Handtag 15 STÄLLBARA VÄGGSKÅPSMODULER 16 Väggskåpsmodul Väggskåpsmodul Väggskåpsmodul STÄLLBARA BÄNKMODULER 20 Diskbänksmoduler 22 Bänkskivemoduler 25 Spishällsmoduler 26 Miniköksmoduler 27 Kombinationsmoduler 28 LYFTSYSTEM FÖR VÄGGSKÅP 30 Verti 830/831 - Vertikal lyftinsats 32 InDiago 810/811 - Diagonal lyftinsats 36 Diago Diagonalt lyftbeslag 40 LYFTSYSTEM FÖR KÖKSBÄNKAR 44 Baselift Väggmonterad Bänklyftare 46 Baselift Golvmonterad Bänklyftare 54 Slimlift Väggmonterad Bänklyftare 62 Slimlift Väggmonterad Bänklyftare 66 LYFTSYSTEM FÖR KÖKSÖAR enterlift 980/981 - Golvmonterad knäfri köksö 70 enterlift Fristående skåplyftare för köksö 74 MANUELLT STÄLLBARA KÖKSSYSTEM Manulift Manuellt ställbara bänkar och väggskåp 78 ÖVRIGA LYFTSYSTEM Unilift Maskinlyftare 82 GRANBERG ERGOSTEEL Diskbänkar 84 Blandare 89 RENOVERINGSBESLAG FÖR BEFINTLIGA KÖK 90 TEKNISK INFORMATION 98 KÖPGUIDE 109 KOSTNADSFRI RÅDGIVNING OH RITNING I 3D 110

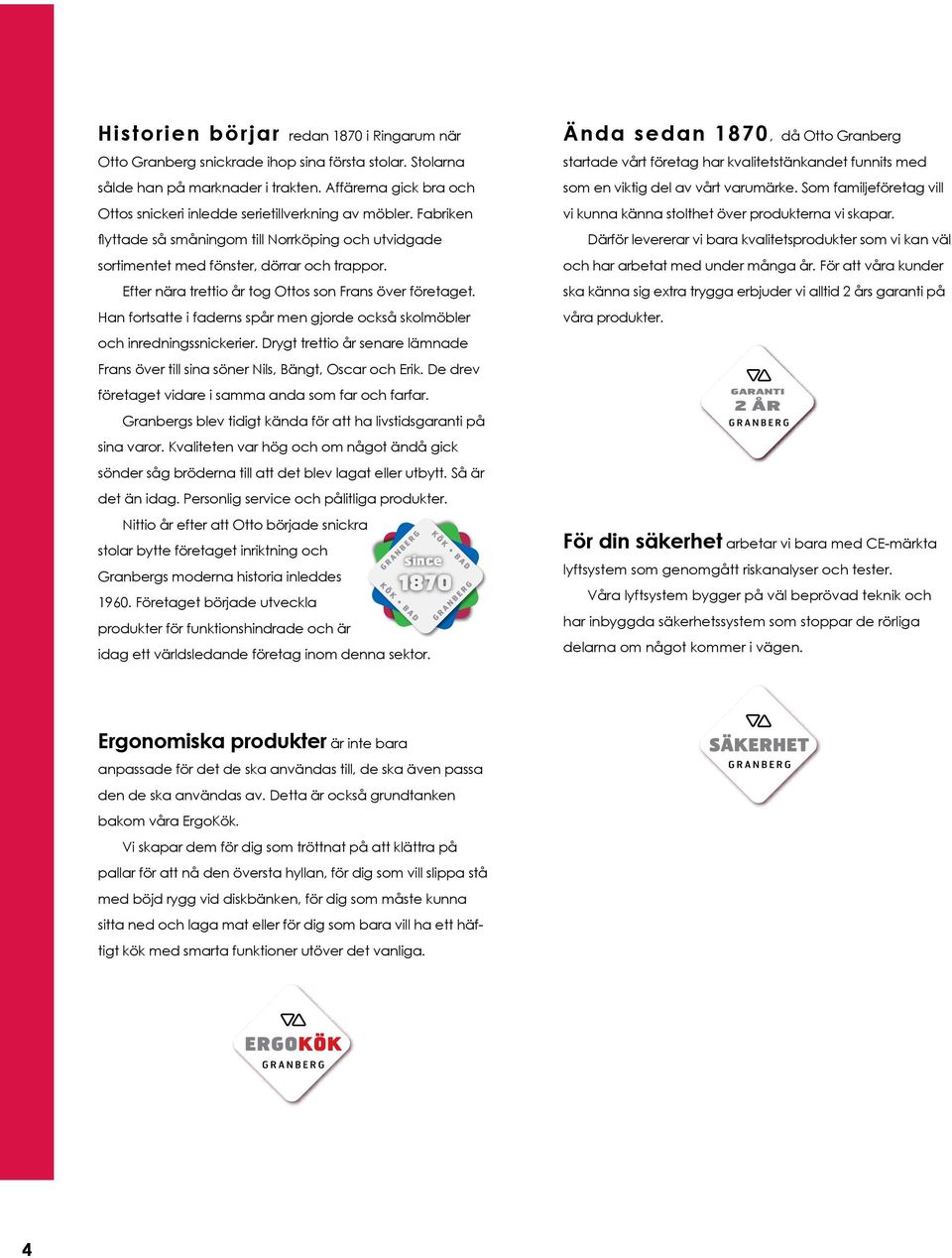

4 Historien börjar redan 1870 i Ringarum när Otto Granberg snickrade ihop sina första stolar. Stolarna sålde han på marknader i trakten. Affärerna gick bra och Ottos snickeri inledde serietillverkning av möbler. Fabriken flyttade så småningom till Norrköping och utvidgade sortimentet med fönster, dörrar och trappor. Efter nära trettio år tog Ottos son Frans över företaget. Han fortsatte i faderns spår men gjorde också skolmöbler och inredningssnickerier. Drygt trettio år senare lämnade Frans över till sina söner Nils, Bängt, Oscar och Erik. De drev företaget vidare i samma anda som far och farfar. Granbergs blev tidigt kända för att ha livstidsgaranti på sina varor. Kvaliteten var hög och om något ändå gick sönder såg bröderna till att det blev lagat eller utbytt. Så är det än idag. Personlig service och pålitliga produkter. Nittio år efter att Otto började snickra stolar bytte företaget inriktning och since Granbergs moderna historia inleddes Företaget började utveckla produkter för funktionshindrade och är idag ett världsledande företag inom denna sektor. Ända sedan 1870, då Otto Granberg startade vårt företag har kvalitetstänkandet funnits med som en viktig del av vårt varumärke. Som familjeföretag vill vi kunna känna stolthet över produkterna vi skapar. Därför levererar vi bara kvalitetsprodukter som vi kan väl och har arbetat med under många år. För att våra kunder ska känna sig extra trygga erbjuder vi alltid 2 års garanti på våra produkter. GARANTI 2 ÅR För din säkerhet arbetar vi bara med E-märkta lyftsystem som genomgått riskanalyser och tester. Våra lyftsystem bygger på väl beprövad teknik och har inbyggda säkerhetssystem som stoppar de rörliga delarna om något kommer i vägen. Ergonomiska produkter är inte bara anpassade för det de ska användas till, de ska även passa den de ska användas av. Detta är också grundtanken bakom våra ErgoKök. Vi skapar dem för dig som tröttnat på att klättra på pallar för att nå den översta hyllan, för dig som vill slippa stå med böjd rygg vid diskbänken, för dig som måste kunna sitta ned och laga mat eller för dig som bara vill ha ett häftigt kök med smarta funktioner utöver det vanliga. GRANBERG GRANBERG 4

5 5

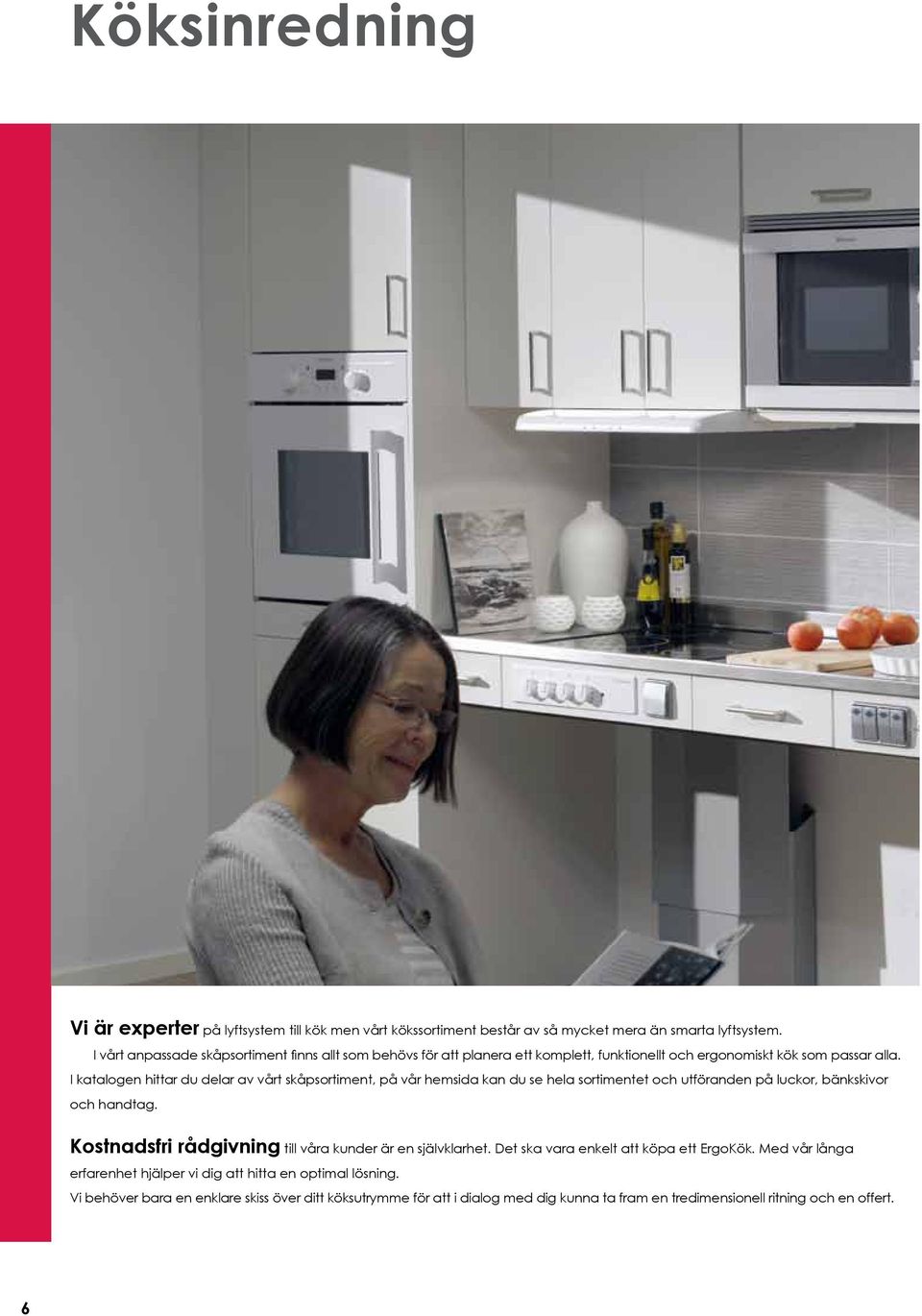

6 Köksinredning Vi är experter på lyftsystem till kök men vårt kökssortiment består av så mycket mera än smarta lyftsystem. I vårt anpassade skåpsortiment finns allt som behövs för att planera ett komplett, funktionellt och ergonomiskt kök som passar alla. I katalogen hittar du delar av vårt skåpsortiment, på vår hemsida kan du se hela sortimentet och utföranden på luckor, bänkskivor och handtag. Kostnadsfri rådgivning till våra kunder är en självklarhet. Det ska vara enkelt att köpa ett ErgoKök. Med vår långa erfarenhet hjälper vi dig att hitta en optimal lösning. Vi behöver bara en enklare skiss över ditt köksutrymme för att i dialog med dig kunna ta fram en tredimensionell ritning och en offert. 6

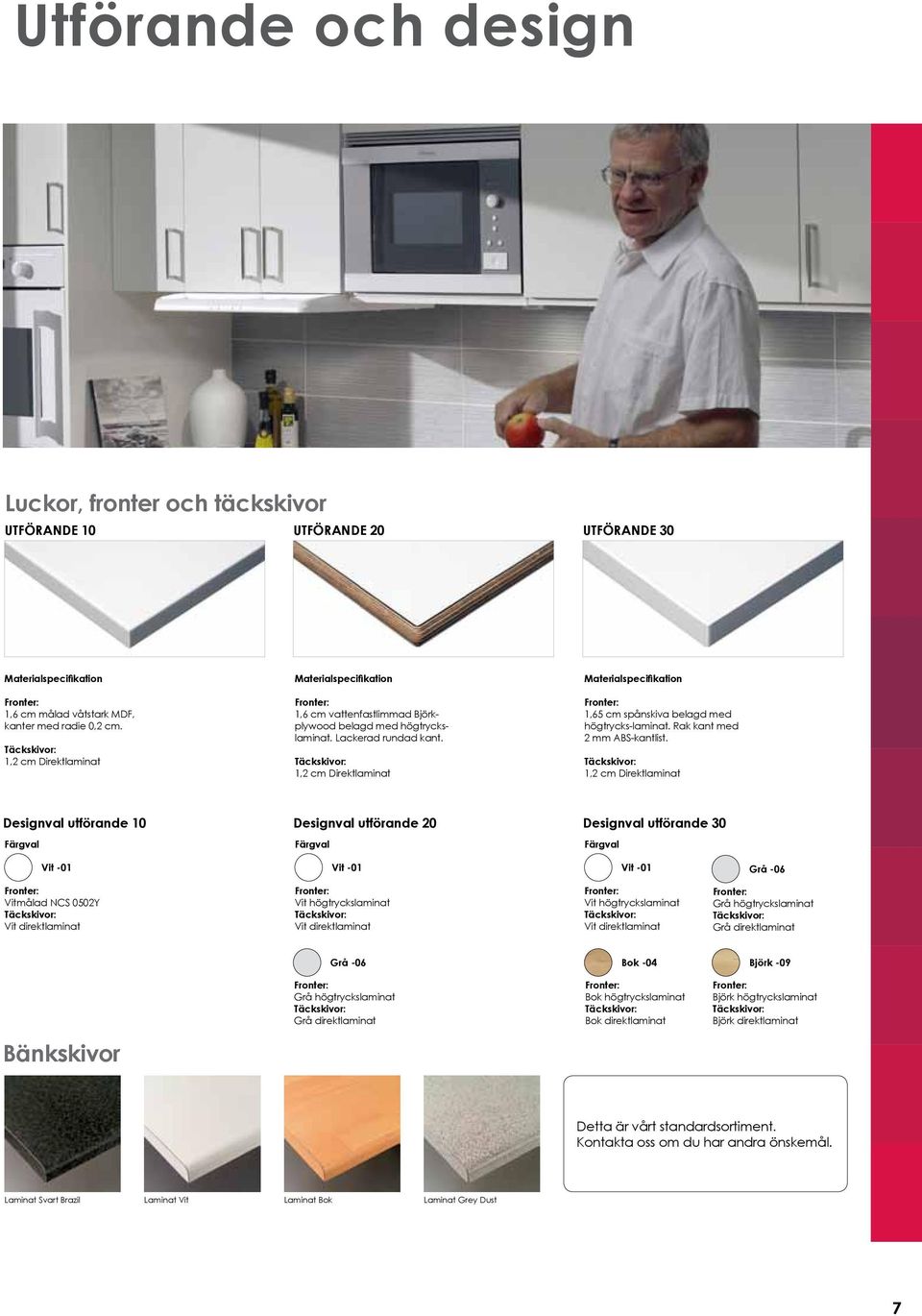

7 Utförande och design Luckor, fronter och täckskivor UTFÖRANDE 10 UTFÖRANDE 20 UTFÖRANDE 30 Materialspecifikation Fronter: 1,6 cm målad våtstark MDF, kanter med radie 0,2 cm. Täckskivor: 1,2 cm Direktlaminat Materialspecifikation Fronter: 1,6 cm vattenfastlimmad Björkplywood belagd med högtryckslaminat. Lackerad rundad kant. Täckskivor: 1,2 cm Direktlaminat Materialspecifikation Fronter: 1,65 cm spånskiva belagd med högtrycks-laminat. Rak kant med 2 mm ABS-kantlist. Täckskivor: 1,2 cm Direktlaminat Designval utförande 10 Designval utförande 20 Designval utförande 30 Färgval Färgval Färgval Vit -01 Vit -01 Vit -01 Grå -06 Fronter: Vitmålad NS 0502Y Täckskivor: Vit direktlaminat Fronter: Vit högtryckslaminat Täckskivor: Vit direktlaminat Fronter: Vit högtryckslaminat Täckskivor: Vit direktlaminat Fronter: Grå högtryckslaminat Täckskivor: Grå direktlaminat Grå -06 Bok -04 Björk -09 Fronter: Grå högtryckslaminat Täckskivor: Grå direktlaminat Fronter: Bok högtryckslaminat Täckskivor: Bok direktlaminat Fronter: Björk högtryckslaminat Täckskivor: Björk direktlaminat Bänkskivor Detta är vårt standardsortiment. Kontakta oss om du har andra önskemål. Laminat Svart Brazil Laminat Vit Laminat Bok Laminat Grey Dust 7

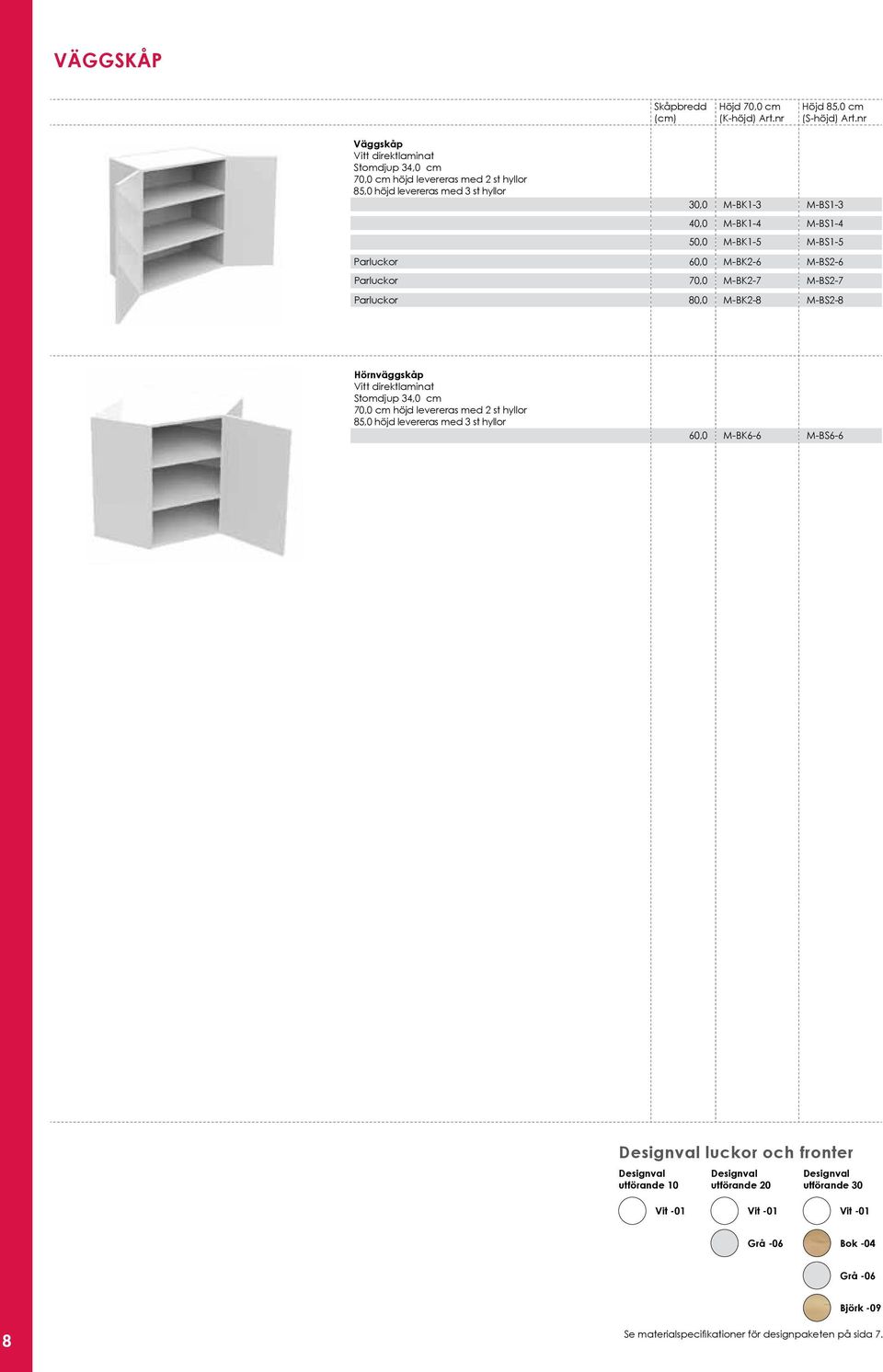

8 VÄGGSKÅP Skåpbredd Höjd 70,0 cm (K-höjd) Art.nr Höjd 85,0 cm (S-höjd) Art.nr Väggskåp Vitt direktlaminat Stomdjup 34,0 cm 70,0 cm höjd levereras med 2 st hyllor 85,0 höjd levereras med 3 st hyllor 30,0 M-BK1-3 M-BS1-3 40,0 M-BK1-4 M-BS1-4 50,0 M-BK1-5 M-BS1-5 Parluckor 60,0 M-BK2-6 M-BS2-6 Parluckor 70,0 M-BK2-7 M-BS2-7 Parluckor 80,0 M-BK2-8 M-BS2-8 Hörnväggskåp Vitt direktlaminat Stomdjup 34,0 cm 70,0 cm höjd levereras med 2 st hyllor 85,0 höjd levereras med 3 st hyllor 60,0 M-BK6-6 M-BS6-6 Designval luckor och fronter Designval utförande 10 Designval utförande 20 Designval utförande 30 Vit -01 Vit -01 Vit -01 Grå -06 Bok -04 Grå -06 Björk Se materialspecifikationer för designpaketen på sida 7.

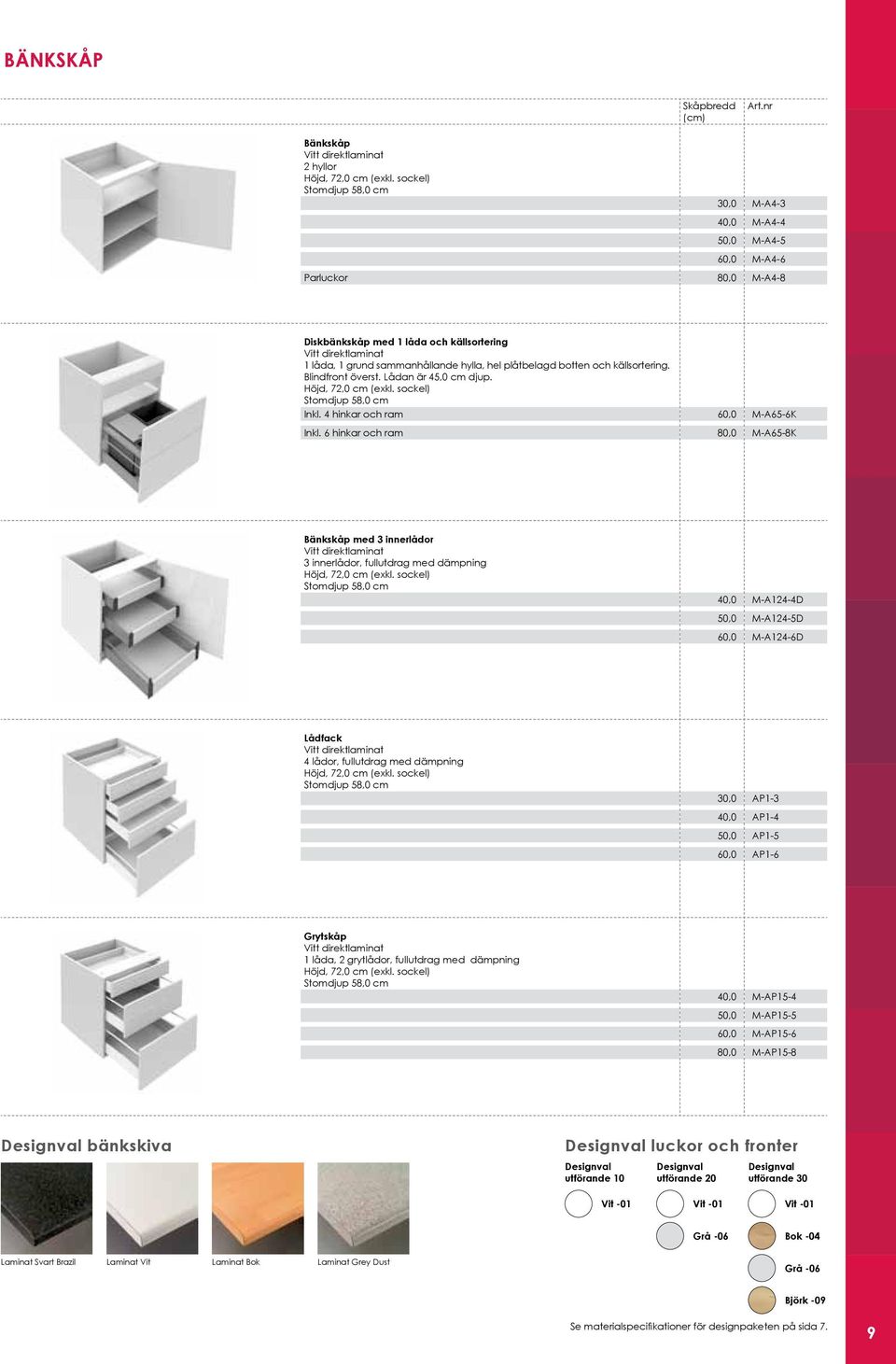

9 BÄNKSKÅP Skåpbredd Art.nr Bänkskåp Vitt direktlaminat 2 hyllor Höjd, 72,0 cm (exkl. sockel) Stomdjup 58,0 cm 30,0 M-A4-3 40,0 M-A4-4 50,0 M-A4-5 60,0 M-A4-6 Parluckor 80,0 M-A4-8 Diskbänkskåp med 1 låda och källsortering Vitt direktlaminat 1 låda, 1 grund sammanhållande hylla, hel plåtbelagd botten och källsortering. Blindfront överst. Lådan är 45,0 cm djup. Höjd, 72,0 cm (exkl. sockel) Stomdjup 58,0 cm Inkl. 4 hinkar och ram 60,0 M-A65-6K Inkl. 6 hinkar och ram 80,0 M-A65-8K Bänkskåp med 3 innerlådor Vitt direktlaminat 3 innerlådor, fullutdrag med dämpning Höjd, 72,0 cm (exkl. sockel) Stomdjup 58,0 cm 40,0 M-A124-4D 50,0 M-A124-5D 60,0 M-A124-6D Lådfack Vitt direktlaminat 4 lådor, fullutdrag med dämpning Höjd, 72,0 cm (exkl. sockel) Stomdjup 58,0 cm 30,0 AP1-3 40,0 AP1-4 50,0 AP1-5 60,0 AP1-6 Grytskåp Vitt direktlaminat 1 låda, 2 grytlådor, fullutdrag med dämpning Höjd, 72,0 cm (exkl. sockel) Stomdjup 58,0 cm 40,0 M-AP ,0 M-AP ,0 M-AP ,0 M-AP15-8 Designval bänkskiva Designval luckor och fronter Designval utförande 10 Designval utförande 20 Designval utförande 30 Vit -01 Vit -01 Vit -01 Grå -06 Bok -04 Laminat Svart Brazil Laminat Vit Laminat Bok Laminat Grey Dust Grå -06 Björk -09 Se materialspecifikationer för designpaketen på sida 7. 9

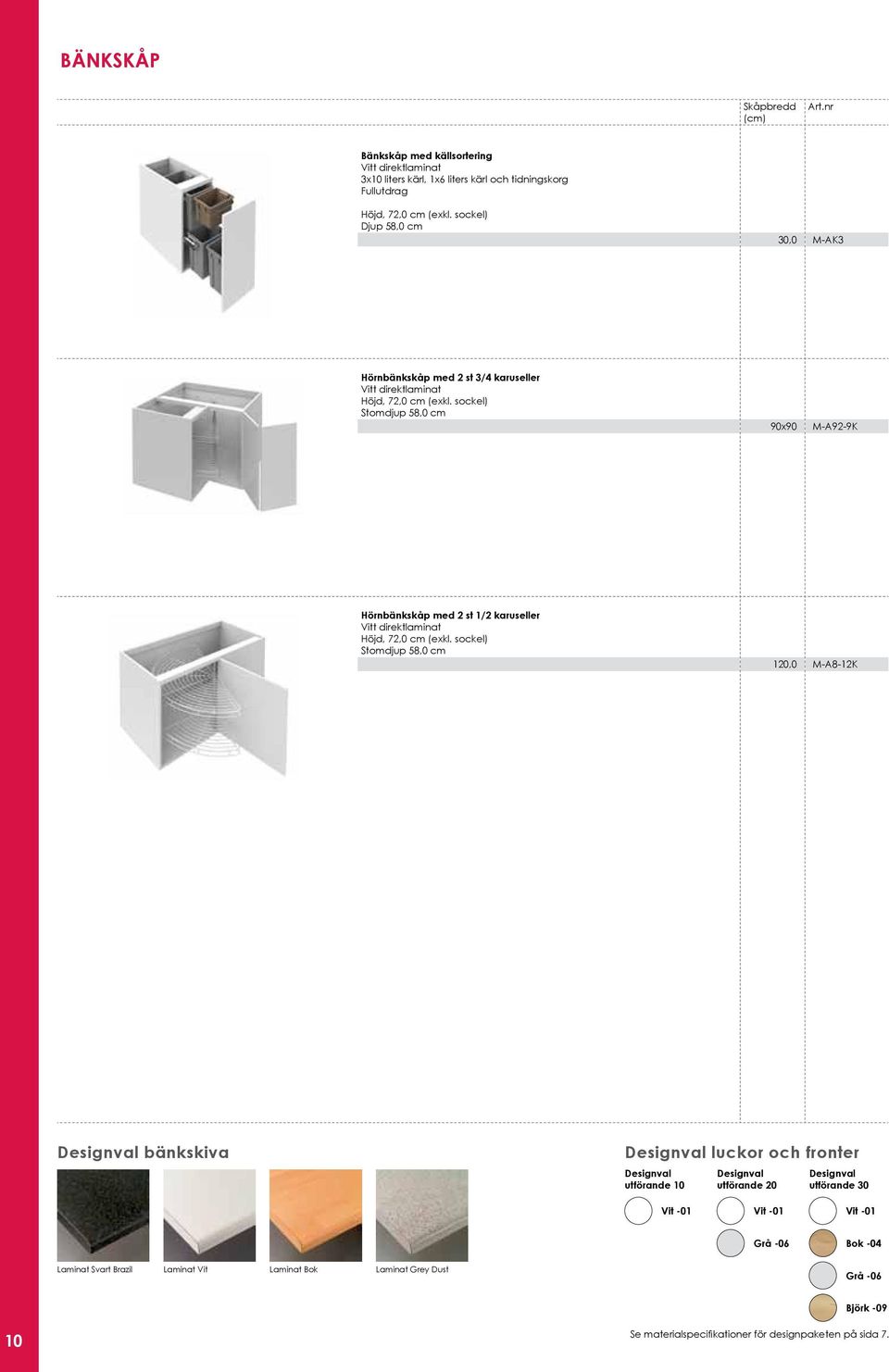

10 BÄNKSKÅP Skåpbredd Art.nr Bänkskåp med källsortering Vitt direktlaminat 3x10 liters kärl, 1x6 liters kärl och tidningskorg Fullutdrag Höjd, 72,0 cm (exkl. sockel) Djup 58,0 cm 30,0 M-AK3 Hörnbänkskåp med 2 st 3/4 karuseller Vitt direktlaminat Höjd, 72,0 cm (exkl. sockel) Stomdjup 58,0 cm 90x90 M-A92-9K Hörnbänkskåp med 2 st 1/2 karuseller Vitt direktlaminat Höjd, 72,0 cm (exkl. sockel) Stomdjup 58,0 cm 120,0 M-A8-12K Designval bänkskiva Designval luckor och fronter Designval utförande 10 Designval utförande 20 Designval utförande 30 Vit -01 Vit -01 Vit -01 Grå -06 Bok -04 Laminat Svart Brazil Laminat Vit Laminat Bok Laminat Grey Dust Grå -06 Björk Se materialspecifikationer för designpaketen på sida 7.

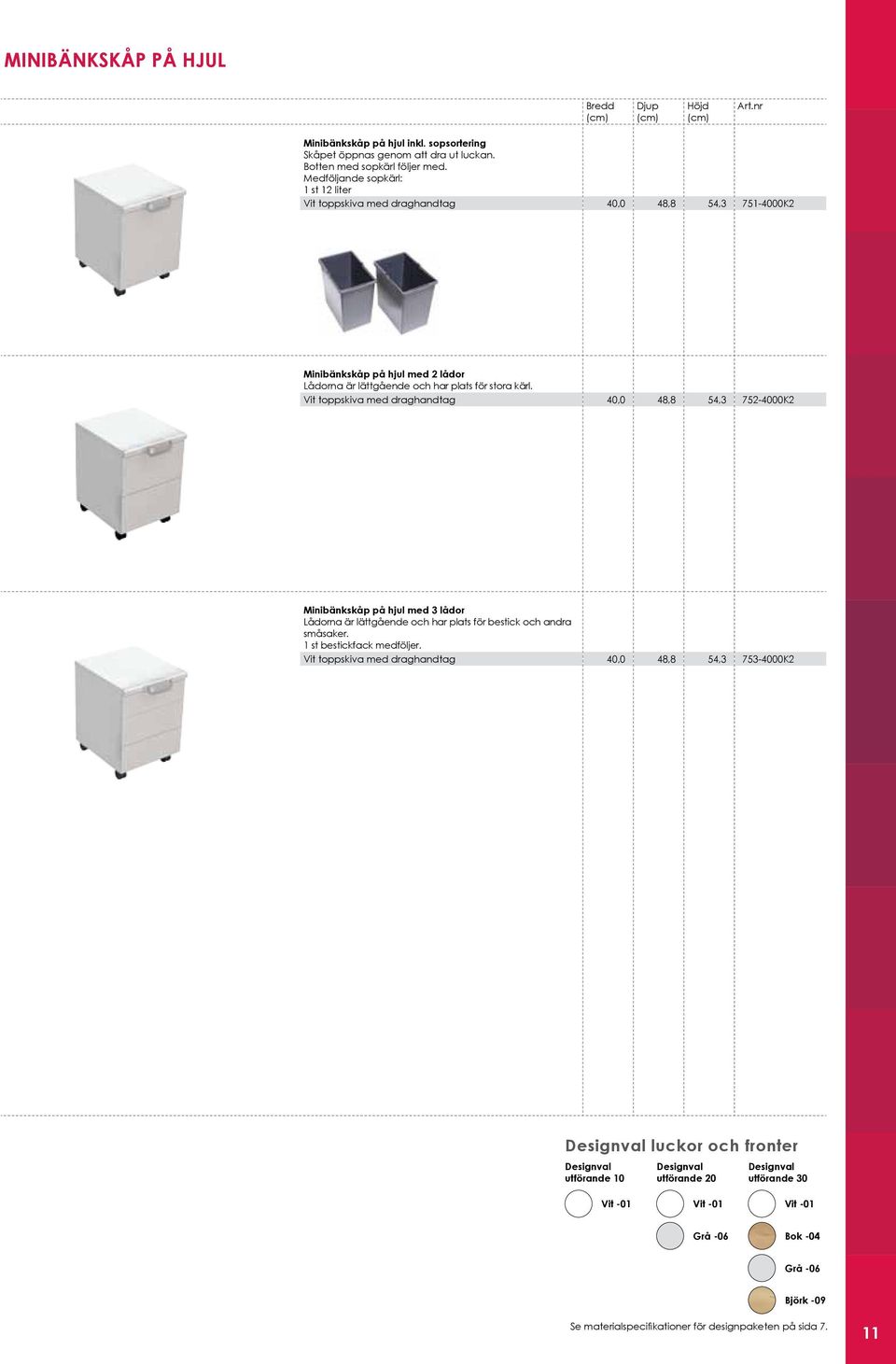

11 MINIBÄNKSKÅP PÅ HJUL Bredd Djup Höjd Art.nr Minibänkskåp på hjul inkl. sopsortering Skåpet öppnas genom att dra ut luckan. Botten med sopkärl följer med. Medföljande sopkärl: 1 st 12 liter Vit toppskiva med draghandtag 40,0 48,8 54, K2 Minibänkskåp på hjul med 2 lådor Lådorna är lättgående och har plats för stora kärl. Vit toppskiva med draghandtag 40,0 48,8 54, K2 Minibänkskåp på hjul med 3 lådor Lådorna är lättgående och har plats för bestick och andra småsaker. 1 st bestickfack medföljer. Vit toppskiva med draghandtag 40,0 48,8 54, K2 Designval luckor och fronter Designval utförande 10 Designval utförande 20 Designval utförande 30 Vit -01 Vit -01 Vit -01 Grå -06 Bok -04 Grå -06 Björk -09 Se materialspecifikationer för designpaketen på sida 7. 11

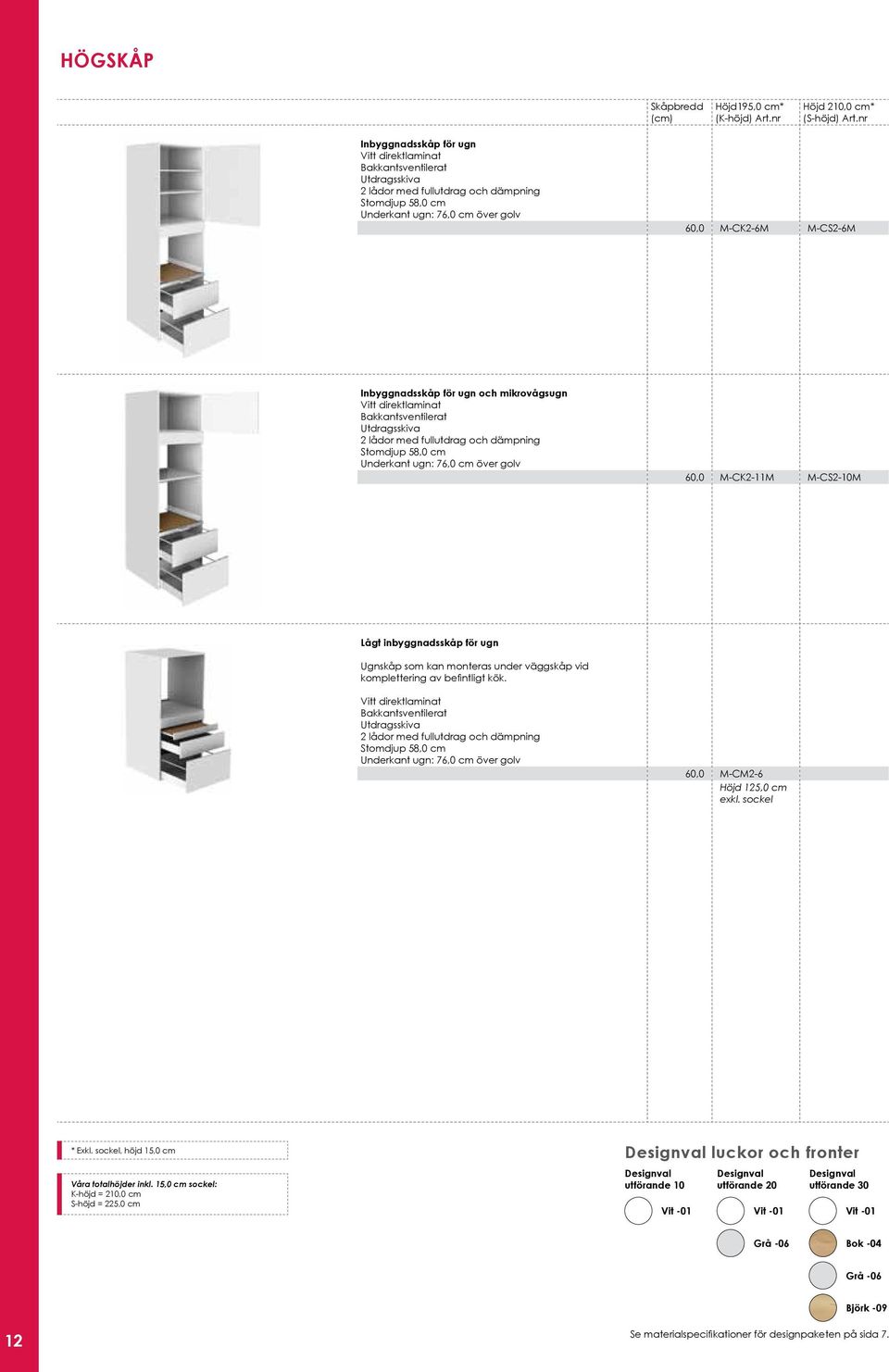

12 HÖGSKÅP Skåpbredd Höjd195,0 cm* (K-höjd) Art.nr Höjd 210,0 cm* (S-höjd) Art.nr Inbyggnadsskåp för ugn Vitt direktlaminat Bakkantsventilerat Utdragsskiva 2 lådor med fullutdrag och dämpning Stomdjup 58,0 cm Underkant ugn: 76,0 cm över golv 60,0 M-K2-6M M-S2-6M Inbyggnadsskåp för ugn och mikrovågsugn Vitt direktlaminat Bakkantsventilerat Utdragsskiva 2 lådor med fullutdrag och dämpning Stomdjup 58,0 cm Underkant ugn: 76,0 cm över golv 60,0 M-K2-11M M-S2-10M Lågt inbyggnadsskåp för ugn Ugnskåp som kan monteras under väggskåp vid komplettering av befintligt kök. Vitt direktlaminat Bakkantsventilerat Utdragsskiva 2 lådor med fullutdrag och dämpning Stomdjup 58,0 cm Underkant ugn: 76,0 cm över golv 60,0 M-M2-6 Höjd 125,0 cm exkl. sockel * Exkl. sockel, höjd 15,0 cm Våra totalhöjder inkl. 15,0 cm sockel: K-höjd = 210,0 cm S-höjd = 225,0 cm Designval luckor och fronter Designval utförande 10 Vit -01 Designval utförande 20 Vit -01 Designval utförande 30 Vit -01 Grå -06 Bok -04 Grå -06 Björk Se materialspecifikationer för designpaketen på sida 7.

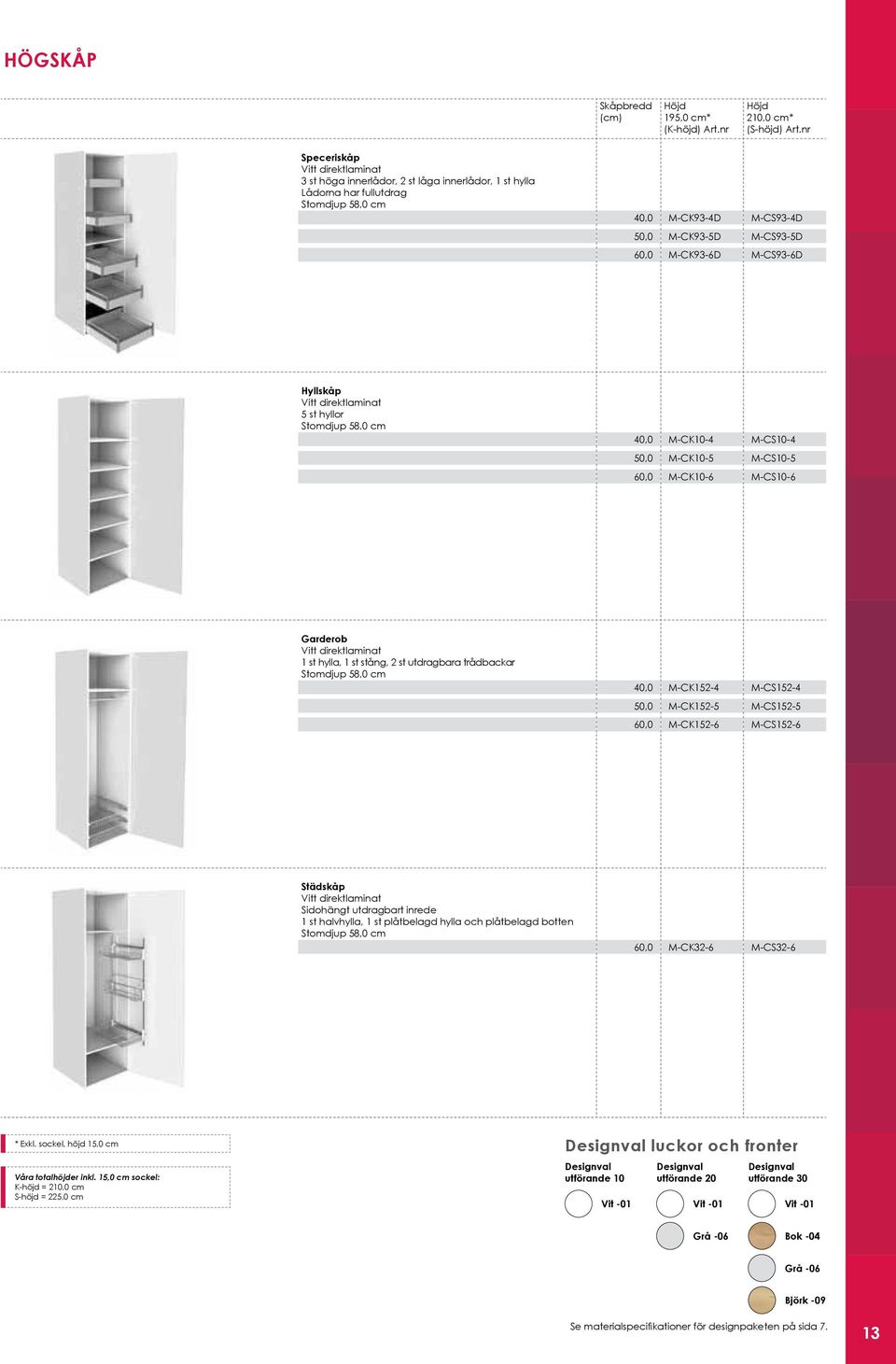

13 HÖGSKÅP Skåpbredd Höjd 195,0 cm* (K-höjd) Art.nr Höjd 210,0 cm* (S-höjd) Art.nr Speceriskåp Vitt direktlaminat 3 st höga innerlådor, 2 st låga innerlådor, 1 st hylla Lådorna har fullutdrag Stomdjup 58,0 cm 40,0 M-K93-4D M-S93-4D 50,0 M-K93-5D M-S93-5D 60,0 M-K93-6D M-S93-6D Hyllskåp Vitt direktlaminat 5 st hyllor Stomdjup 58,0 cm 40,0 M-K10-4 M-S ,0 M-K10-5 M-S ,0 M-K10-6 M-S10-6 Garderob Vitt direktlaminat 1 st hylla, 1 st stång, 2 st utdragbara trådbackar Stomdjup 58,0 cm 40,0 M-K152-4 M-S ,0 M-K152-5 M-S ,0 M-K152-6 M-S152-6 Städskåp Vitt direktlaminat Sidohängt utdragbart inrede 1 st halvhylla, 1 st plåtbelagd hylla och plåtbelagd botten Stomdjup 58,0 cm 60,0 M-K32-6 M-S32-6 * Exkl. sockel, höjd 15,0 cm Våra totalhöjder inkl. 15,0 cm sockel: K-höjd = 210,0 cm S-höjd = 225,0 cm Designval luckor och fronter Designval utförande 10 Vit -01 Designval utförande 20 Vit -01 Designval utförande 30 Vit -01 Grå -06 Bok -04 Grå -06 Björk -09 Se materialspecifikationer för designpaketen på sida 7. 13

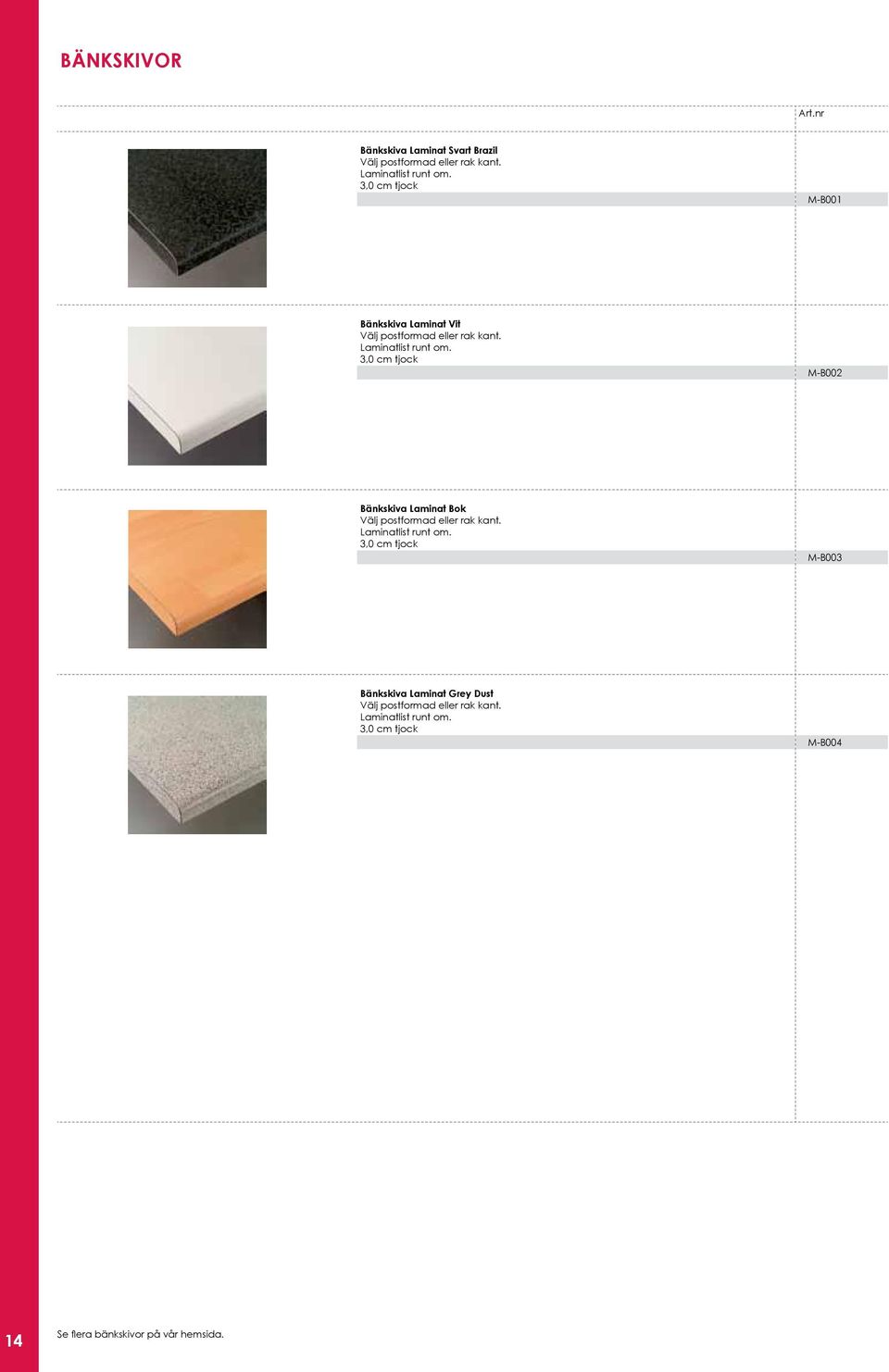

14 BÄNKSKIVOR Art.nr Bänkskiva Laminat Svart Brazil Välj postformad eller rak kant. Laminatlist runt om. 3,0 cm tjock M-B001 Bänkskiva Laminat Vit Välj postformad eller rak kant. Laminatlist runt om. 3,0 cm tjock M-B002 Bänkskiva Laminat Bok Välj postformad eller rak kant. Laminatlist runt om. 3,0 cm tjock M-B003 Bänkskiva Laminat Grey Dust Välj postformad eller rak kant. Laminatlist runt om. 3,0 cm tjock M-B Se flera bänkskivor på vår hemsida.

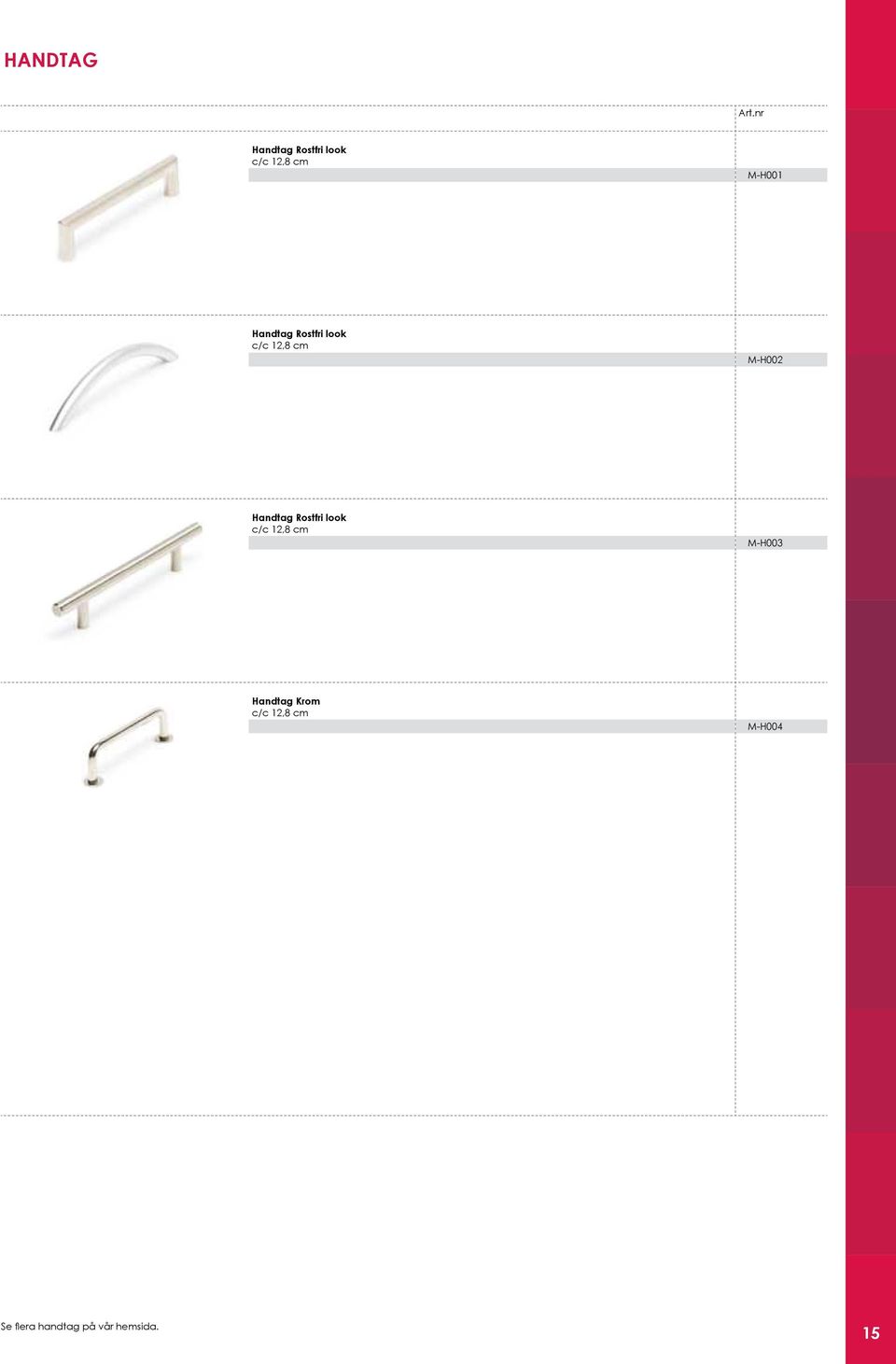

15 HANDTAG Art.nr Handtag Rostfri look c/c 12,8 cm M-H001 Handtag Rostfri look c/c 12,8 cm M-H002 Handtag Rostfri look c/c 12,8 cm M-H003 Handtag Krom c/c 12,8 cm M-H004 Se flera handtag på vår hemsida. 15

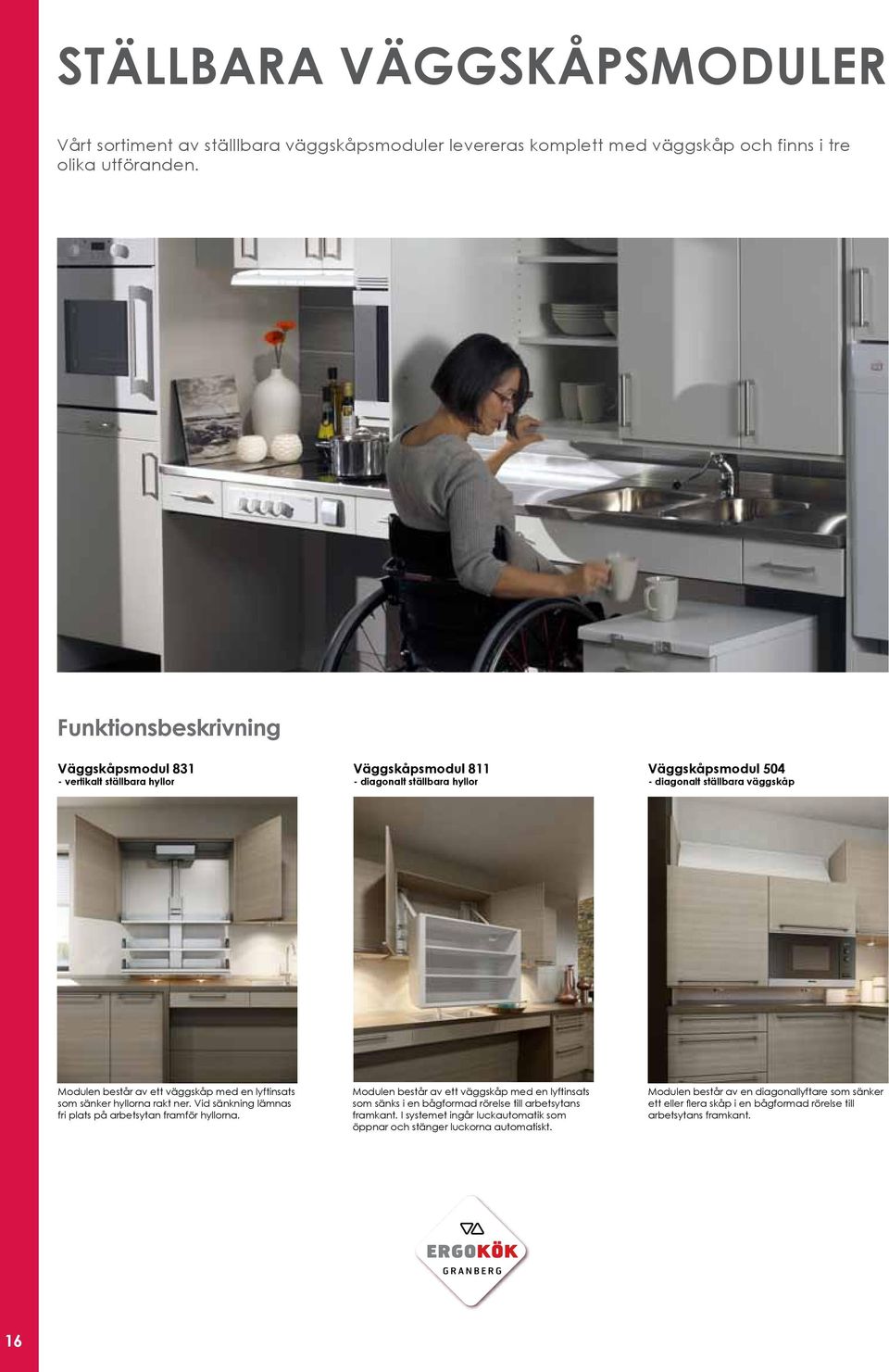

16 STÄLLBARA VÄGGSKÅPSMODULER Vårt sortiment av ställlbara väggskåpsmoduler levereras komplett med väggskåp och finns i tre olika utföranden. Funktionsbeskrivning Väggskåpsmodul vertikalt ställbara hyllor Väggskåpsmodul diagonalt ställbara hyllor Väggskåpsmodul diagonalt ställbara väggskåp Modulen består av ett väggskåp med en lyftinsats som sänker hyllorna rakt ner. Vid sänkning lämnas fri plats på arbetsytan framför hyllorna. Modulen består av ett väggskåp med en lyftinsats som sänks i en bågformad rörelse till arbetsytans framkant. I systemet ingår luckautomatik som öppnar och stänger luckorna automatiskt. Modulen består av en diagonallyftare som sänker ett eller flera skåp i en bågformad rörelse till arbetsytans framkant. GRANBERG 16

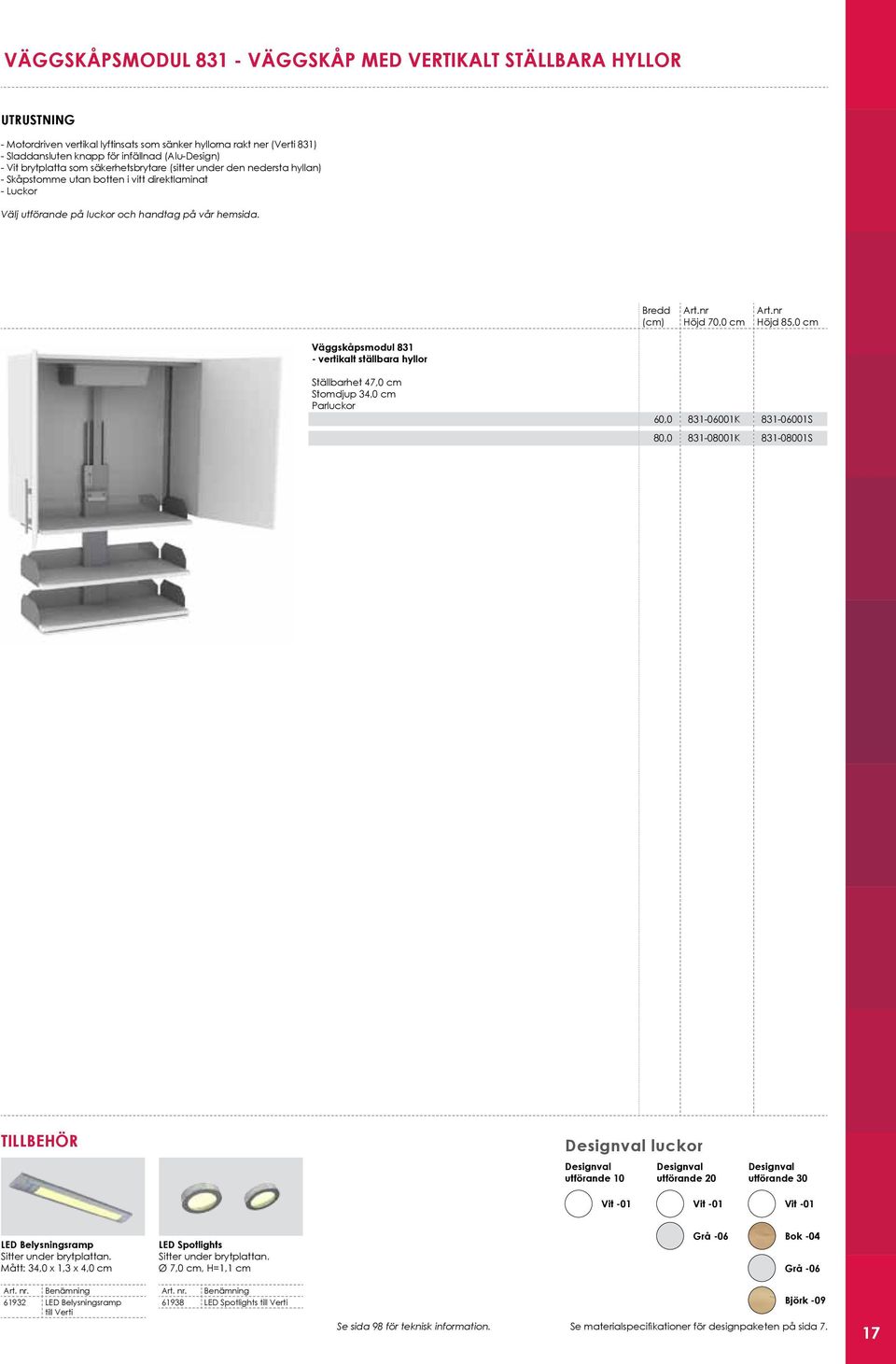

17 VÄGGSKÅPSMODUL VÄGGSKÅP MED VERTIKALT STÄLLBARA HYLLOR UTRUSTNING - Motordriven vertikal lyftinsats som sänker hyllorna rakt ner (Verti 831) - Sladdansluten knapp för infällnad (Alu-Design) - Vit brytplatta som säkerhetsbrytare (sitter under den nedersta hyllan) - Skåpstomme utan botten i vitt direktlaminat - Luckor Välj utförande på luckor och handtag på vår hemsida. Bredd Art.nr Höjd 70,0 cm Art.nr Höjd 85,0 cm Väggskåpsmodul vertikalt ställbara hyllor Ställbarhet 47,0 cm Stomdjup 34,0 cm Parluckor 60, K S 80, K S TILLBEHÖR Designval luckor Designval utförande 10 Designval utförande 20 Designval utförande 30 Vit -01 Vit -01 Vit -01 LED Belysningsramp Sitter under brytplattan. Mått: 34,0 x 1,3 x 4,0 cm LED Spotlights Sitter under brytplattan. Ø 7,0 cm, H=1,1 cm Grå -06 Bok -04 Grå -06 Art. nr. Benämning LED Belysningsramp till Verti Art. nr. Benämning LED Spotlights till Verti Björk -09 Se sida 98 för teknisk information. Se materialspecifikationer för designpaketen på sida 7. 17

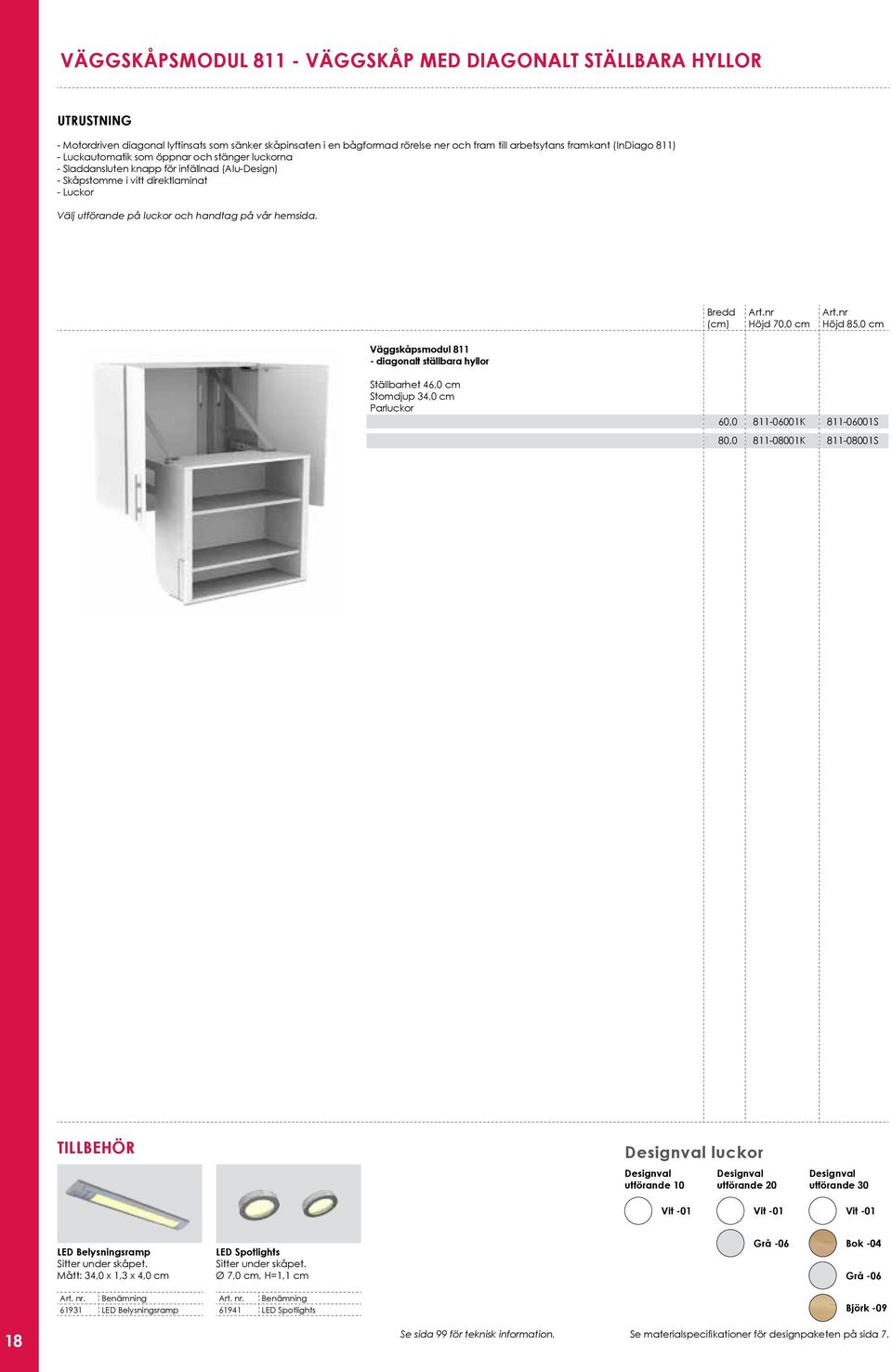

18 VÄGGSKÅPSMODUL VÄGGSKÅP MED DIAGONALT STÄLLBARA HYLLOR UTRUSTNING - Motordriven diagonal lyftinsats som sänker skåpinsaten i en bågformad rörelse ner och fram till arbetsytans framkant (InDiago 811) - Luckautomatik som öppnar och stänger luckorna - Sladdansluten knapp för infällnad (Alu-Design) - Skåpstomme i vitt direktlaminat - Luckor Välj utförande på luckor och handtag på vår hemsida. Bredd Art.nr Höjd 70,0 cm Art.nr Höjd 85,0 cm Väggskåpsmodul diagonalt ställbara hyllor Ställbarhet 46,0 cm Stomdjup 34,0 cm Parluckor 60, K S 80, K S TILLBEHÖR Designval luckor Designval utförande 10 Designval utförande 20 Designval utförande 30 Vit -01 Vit -01 Vit -01 LED Belysningsramp Sitter under skåpet. Mått: 34,0 x 1,3 x 4,0 cm LED Spotlights Sitter under skåpet. Ø 7,0 cm, H=1,1 cm Grå -06 Bok -04 Grå -06 Art. nr. Benämning LED Belysningsramp Art. nr. Benämning LED Spotlights Björk Se sida 99 för teknisk information. Se materialspecifikationer för designpaketen på sida 7.

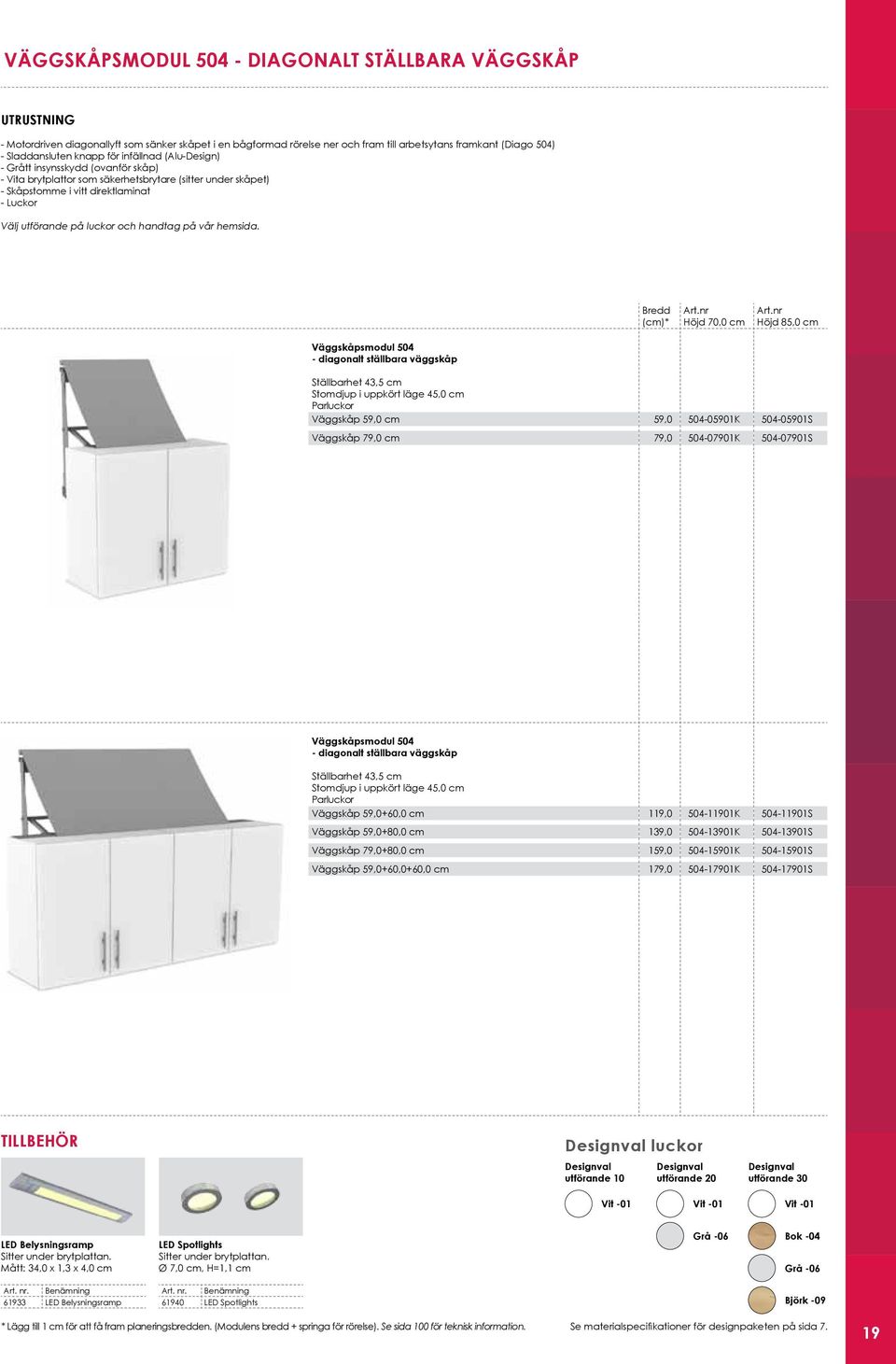

19 VÄGGSKÅPSMODUL DIAGONALT STÄLLBARA VÄGGSKÅP UTRUSTNING - Motordriven diagonallyft som sänker skåpet i en bågformad rörelse ner och fram till arbetsytans framkant (Diago 504) - Sladdansluten knapp för infällnad (Alu-Design) - Grått insynsskydd (ovanför skåp) - Vita brytplattor som säkerhetsbrytare (sitter under skåpet) - Skåpstomme i vitt direktlaminat - Luckor Välj utförande på luckor och handtag på vår hemsida. Bredd * Art.nr Höjd 70,0 cm Art.nr Höjd 85,0 cm Väggskåpsmodul diagonalt ställbara väggskåp Ställbarhet 43,5 cm Stomdjup i uppkört läge 45,0 cm Parluckor Väggskåp 59,0 cm 59, K S Väggskåp 79,0 cm 79, K S Väggskåpsmodul diagonalt ställbara väggskåp Ställbarhet 43,5 cm Stomdjup i uppkört läge 45,0 cm Parluckor Väggskåp 59,060,0 cm 119, K S Väggskåp 59,080,0 cm 139, K S Väggskåp 79,080,0 cm 159, K S Väggskåp 59,060,060,0 cm 179, K S TILLBEHÖR Designval luckor Designval utförande 10 Designval utförande 20 Designval utförande 30 Vit -01 Vit -01 Vit -01 LED Belysningsramp Sitter under brytplattan. Mått: 34,0 x 1,3 x 4,0 cm LED Spotlights Sitter under brytplattan. Ø 7,0 cm, H=1,1 cm Grå -06 Bok -04 Grå -06 Art. nr. Benämning LED Belysningsramp Art. nr. Benämning LED Spotlights Björk -09 * Lägg till 1 cm för att få fram planeringsbredden. (Modulens bredd springa för rörelse). Se sida 100 för teknisk information. Se materialspecifikationer för designpaketen på sida 7. 19

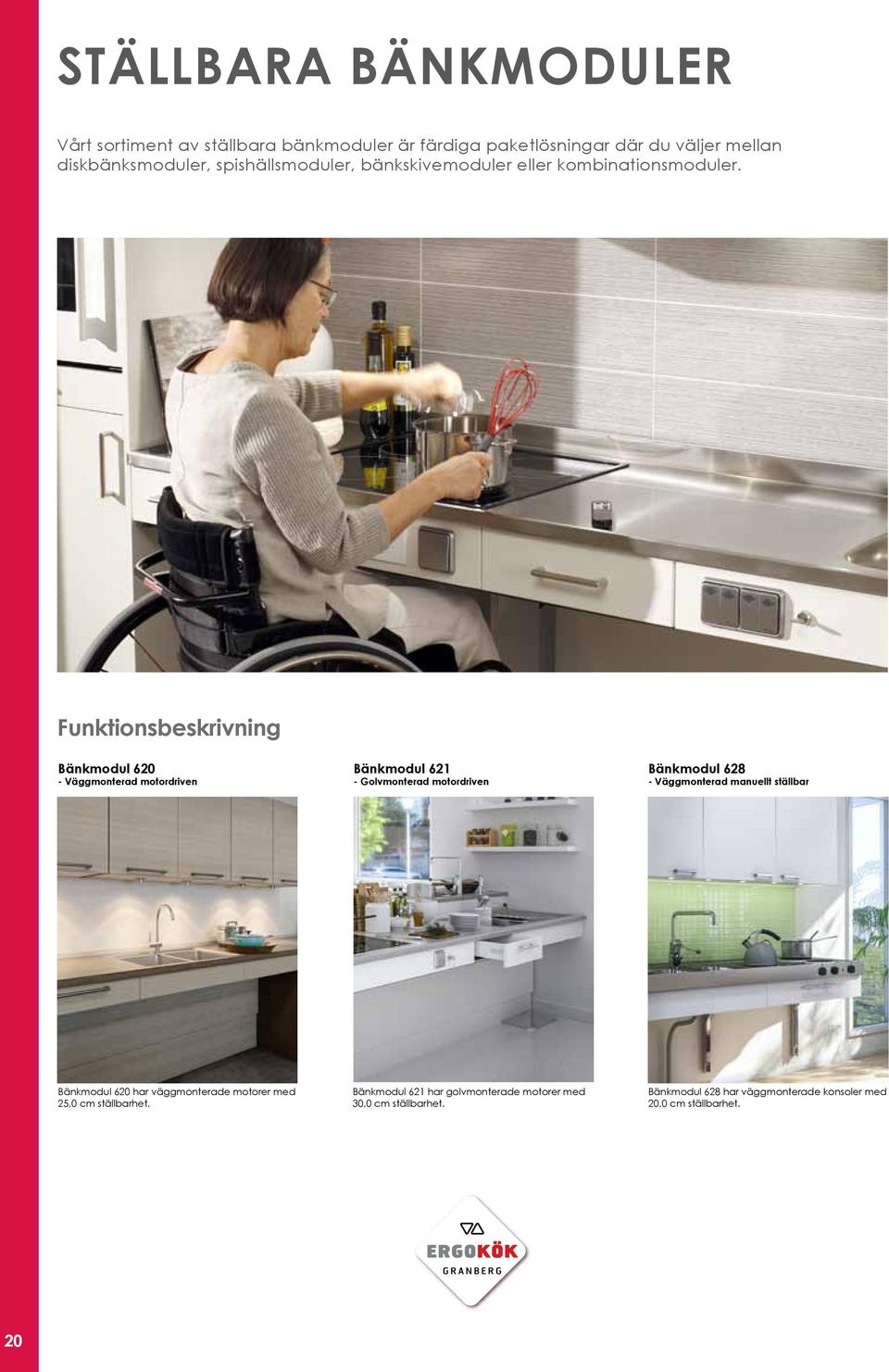

20 STÄLLBARA BÄNKMODULER Vårt sortiment av ställbara bänkmoduler är färdiga paketlösningar där du väljer mellan diskbänksmoduler, spishällsmoduler, bänkskivemoduler eller kombinationsmoduler. Funktionsbeskrivning Bänkmodul Väggmonterad motordriven Bänkmodul Golvmonterad motordriven Bänkmodul Väggmonterad manuellt ställbar Bänkmodul 620 har väggmonterade motorer med 25,0 cm ställbarhet. Bänkmodul 621 har golvmonterade motorer med 30,0 cm ställbarhet. Bänkmodul 628 har väggmonterade konsoler med 20,0 cm ställbarhet. GRANBERG 20

21 STÄLLBARA BÄNKMODULER Modulernas design UTFÖRANDE 10 UTFÖRANDE 20 UTFÖRANDE Materialspecifikation Fronter: 1,6 cm målad våtstark MDF, kanter med radie 0,2 cm. Täckskivor: 1,2 cm Direktlaminat Materialspecifikation Fronter: 1,6 cm vattenfastlimmad Björkplywood belagd med högtryckslaminat. Lackerad rundad kant. Täckskivor: 1,2 cm Direktlaminat Materialspecifikation Fronter: 1,65 cm spånskiva belagd med högtrycks-laminat. Rak kant med 2 mm ABS-kantlist. Täckskivor: 1,2 cm Direktlaminat Designval utförande 10 Designval utförande 20 Designval utförande 30 1 Fronter som täcker framkanten 2 Täckskivor som täcker installationer Färgval Färgval Färgval Vit -01 Vit -01 Vit -01 Fronter: Vitmålad NS 0502Y Täckskivor: Vit direktlaminat Fronter: Vit högtryckslaminat Täckskivor: Vit direktlaminat Fronter: Vit högtryckslaminat Täckskivor: Vit direktlaminat Grå -06 Fronter: Grå högtryckslaminat Täckskivor: Grå direktlaminat Bok -04 Fronter: Bok högtryckslaminat Täckskivor: Bok direktlaminat Grå -06 Fronter: Grå högtryckslaminat Täckskivor: Grå direktlaminat Detta är vårt standardsortiment. Kontakta oss om du har andra önskemål. Björk -09 Fronter: Björk högtryckslaminat Täckskivor: Björk direktlaminat Modulernas standardutrustning Lättmanövrerad och tydlig knapp för höjdjustering. Eluttag med klafflock för köksmaskiner, t.ex. elvisp Knapp och front sitter lättåtkomligt placerat i bänkplanets framkant. Höjdjusteringen kan låsas med nyckel för att förhindra otillåten körning. Under bänkplanet sitter säkerhetsbrytare som stoppar rörelsen om den kommer i kontakt med något föremål. Låda med fullutdrag och dämpning ger bra förvaringsutrymme under arbetsytan. Greppvänligt handtag ingår. Bänkens framkant har slitstarka fronter som täcker disklåda och spishäll. Teleskopiska täckskivor som döljer installationer och vägg under bänkplanet För att förhindra föremål att falla ner bakom lyftaren så är bänkplanen utrustade med uppvikt bakkant. Grunda underlimmade disklådor som ger en bra sittställning under bänkplanet. Modulerna levereras med flexibla slangar för anslutning av vatten och avlopp. Blandare med lång ergonomisk spak och anpassad pip för grunda disklådor. Lättmanövrerad spishäll med fyra värmezoner. Bänkskivan levereras med urtag för spishäll. Bänkplanet är utrustat med hällskydd som skyddar hällen från beröring underifrån. 21

22 DISKBÄNKSMODULER - LAMINAT BÄNKSKIVA MED 1 DISKLÅDA UTRUSTNING - Manöverknapp i Alu-Design - Säkerhetslås och säkerhetsbrytare - Täckskivor - Fronter - Bänkskiva med bakkantslist - Blandare - Underlimmad grund diskåda - Vatten- och avloppsslangar MÅTTUPPGIFTER * Ange disklådans placering i sidled. * Bänkskiva: Djup 58,5 cm, Tjocklek 3,0 cm * Stomdjup 56,0-58,0 cm * Bakkantslist Aluminium höjd 2,0 cm 34,0 Djup: 10,0 40,0 58,5* * 60,0 cm djup på angränsande bänkskiva. (1,5 cm springa för kakel) Bredd * Art.nr. Utförande 10 Art.nr. Utförande 20 Art.nr. Utförande 30 VÄGGMONTERAD MOTORDRIVEN DISKBÄNKSMODUL - LAMINAT BÄNKSKIVA MED 1 DISKLÅDA - Motordriven ställbar 25,0 cm (73,0-98,0 cm) 59, DB DB DB1 79, DB DB DB1 Föreskrivningstext Granberg Diskbänksmodul 620-DB1 GOLVMONTERAD MOTORDRIVEN DISKBÄNKSMODUL - LAMINAT BÄNKSKIVA MED 1 DISKLÅDA - Motordriven ställbar 30,0 cm (67,0-97,0 cm) 59, DB DB DB1 79, DB DB DB1 Föreskrivningstext: Granberg Diskbänksmodul 621-DB1 VÄGGMONTERAD MANUELLT STÄLLBAR DISKBÄNKSMODUL - LAMINAT BÄNKSKIVA MED 1 DISKLÅDA - Manuellt ställbar 20,0 cm (73,0-93,0 cm) 59, DB DB DB1 79, DB DB DB1 Föreskrivningstext: Granberg Diskbänksmodul 628-DB1 Designval bänkskiva Designval fronter och täckskiva Utförande 10 Utförande 20 Utförande 30 Vit -01 Vit -01 Vit -01 Grå -06 Bok -04 Laminat Svart Brazil Laminat Vit Laminat Bok Laminat Grey Dust Grå -06 Björk * Lägg till 1 cm för att få fram planeringsbredden. (Modulens bredd springa för rörelse). Se materialspecifikationer för designpaketen på sida 21.

23 DISKBÄNKSMODULER - LAMINAT BÄNKSKIVA MED 2 DISKLÅDOR UTRUSTNING - Manöverknapp i Alu-Design - Säkerhetslås och säkerhetsbrytare - Täckskivor - Fronter - 1 låda med handtag (119,0-199,0 cm) - Bänkskiva med bakkantslist - Blandare - Underlimmade grunda diskådor - Vatten- och avloppsslangar MÅTTUPPGIFTER * Ange disklådornas placering i sidled. * Bänkskiva: Djup 58,5 cm, Tjocklek 3,0 cm * Stomdjup 56,0-58,0 cm * Bakkantslist Aluminium höjd 2,0 cm 76,6 29,3 34,0 Djup: 11,0 Djup: 11,0 40,0 49,6 58,5* * 60,0 cm djup på angränsande bänkskiva. (1,5 cm springa för kakel) Bredd * Art.nr. Utförande 10 Art.nr. Utförande 20 Art.nr. Utförande 30 VÄGGMONTERAD MOTORDRIVEN DISKBÄNKSMODUL - LAMINAT BÄNKSKIVA MED 2 DISKLÅDOR - Motordriven ställbar 25,0 cm (73,0-98,0 cm) Föreskrivningstext: Granberg Diskbänksmodul 620-DB2 79, DB DB DB2 99, DB DB DB2 119, DB DB DB2 139, DB DB DB2 159, DB DB DB2 179, DB DB DB2 199, DB DB DB2 GOLVMONTERAD MOTORDRIVEN DISKBÄNKSMODUL - LAMINAT BÄNKSKIVA MED 2 DISKLÅDOR - Motordriven ställbar 30,0 cm (67,0-97,0 cm) Föreskrivningstext: Granberg Diskbänksmodul 621-DB2 79, DB DB DB2 99, DB DB DB2 119, DB DB DB2 139, DB DB DB2 159, DB DB DB2 179, DB DB DB2 199, DB DB DB2 VÄGGMONTERAD MANUELLT STÄLLBAR DISKBÄNKSMODUL - LAMINAT BÄNKSKIVA MED 2 DISKLÅDOR - Manuellt ställbar 20,0 cm (73,0-93,0 cm) Föreskrivningstext: Granberg Diskbänksmodul 628-DB2 79, DB DB DB2 99, DB DB DB2 119, DB DB DB2 139, DB DB DB2 159, DB DB DB2 179, DB DB DB2 199, DB DB DB2 Designval bänkskiva Designval fronter och täckskiva Utförande 10 Utförande 20 Utförande 30 Vit -01 Vit -01 Vit -01 Grå -06 Bok -04 Laminat Svart Brazil Laminat Vit Laminat Bok Laminat Grey Dust Grå -06 Björk -09 * Lägg till 1 cm för att få fram planeringsbredden. (Modulens bredd springa för rörelse). Se materialspecifikationer för designpaketen på sida

24 DISKBÄNKSMODULER - ROSTFRI BÄNKSKIVA MED 2 DISKLÅDOR UTRUSTNING MÅTTUPPGIFTER - Manöverknapp i Alu-Design - Säkerhetslås och säkerhetsbrytare - Täckskivor - Fronter - 1 låda med handtag - Rostfri bänkskiva med uppvikt bakkant - Pressad droppkant runt de grunda disklådorna - Blandare - Vatten- och avloppsslangar * Bänkskiva: Djup 58,5 cm, Tjocklek 3,0 cm * Stomdjup 56,0-58,0 cm * Uppvikt täckt bakkant höjd 3,0 cm A B 66,0 29,3 34,0 Djup: 11,0 Djup: 11,0 40,0 58,5 A Höger Vänster enter 119,0 B = 45,5 = 7,5 139,0 B = 65,5 = 7,5 B = 7,5 = 45,5 B = 7,5 = 65,5 159,0 B = 46,5 = 46,5 * 60,0 cm djup på angränsande bänkskiva. (1,5 cm springa för kakel) Variant Bredd * Art.nr. Utförande 10 Art.nr. Utförande 20 Art.nr. Utförande 30 VÄGGMONTERAD MOTORDRIVEN DISKBÄNKSMODUL - ROSTFRI BÄNKSKIVA MED 2 DISKLÅDOR - Motordriven ställbar 25,0 cm (73,0-98,0 cm) Föreskrivningstext: Granberg Diskbänksmodul 620-DR Vänster 119, DRV DRV DRV Höger 119, DRH DRH DRH Vänster 139, DRV DRV DRV Höger 139, DRH DRH DRH enter 159, DRH DRH DRH GOLVMONTERAD MOTORDRIVEN DISKBÄNKSMODUL - ROSTFRI BÄNKSKIVA MED 2 DISKLÅDOR - Motordriven ställbar 30,0 cm (67,0-97,0 cm) Föreskrivningstext: Granberg Diskbänksmodul 621-DR Vänster 119, DRV DRV DRV Höger 119, DRH DRH DRH Vänster 139, DRV DRV DRV Höger 139, DRH DRH DRH enter 159, DRH DRH DRH VÄGGMONTERAD MANUELLT STÄLLBAR DISKBÄNKSMODUL - ROSTFRI BÄNKSKIVA MED 2 DISKLÅDOR - Manuellt ställbar 20,0 cm (73,0-93,0 cm) Föreskrivningstext: Granberg Diskbänksmodul 628-DR Vänster 119, DRV DRV DRV Höger 119, DRH DRH DRH Vänster 139, DRV DRV DRV Höger 139, DRH DRH DRH enter 159, DRH DRH DRH Designval fronter och täckskiva Utförande 10 Utförande 20 Utförande 30 Vit -01 Vit -01 Vit -01 Grå -06 Bok -04 Grå -06 Björk * Lägg till 1 cm för att få fram planeringsbredden. (Modulens bredd springa för rörelse). Se materialspecifikationer för designpaketen på sida 21.

25 BÄNKSKIVEMODULER - LAMINAT BÄNKSKIVA UTRUSTNING - Manöverknapp i Alu-Design - Säkerhetslås och säkerhetsbrytare - Täckskivor - Fronter - 1 låda med handtag - Bänkskiva med bakkantslist MÅTTUPPGIFTER * Bänkskiva: Djup 58,5 cm, Tjocklek 3,0 cm * Stomdjup 56,0-58,0 cm * Bakkantslist Aluminium höjd 2,0 cm 58,5 * 60,0 cm djup på angränsande bänkskiva. (1,5 cm springa för kakel) Bredd * Art.nr. Utförande 10 Art.nr. Utförande 20 Art.nr. Utförande 30 VÄGGMONTERAD MOTORDRIVEN BÄNKSKIVEMODUL - LAMINAT BÄNKSKIVA - Motordriven ställbar 25,0 cm (73,0-98,0 cm) Föreskrivningstext: Granberg Bänkskivemodul 620-AB 59, AB AB AB 79, AB AB AB 99, AB AB AB 119, AB AB AB 139, AB AB AB GOLVMONTERAD MOTORDRIVEN BÄNKSKIVEMODUL - LAMINAT BÄNKSKIVA - Motordriven ställbar 30,0 cm (67,0-97,0 cm) Föreskrivningstext: Granberg Bänkskivemodul 621-AB 59, AB AB AB 79, AB AB AB 99, AB AB AB 119, AB AB AB 139, AB AB AB VÄGGMONTERAD MANUELLT STÄLLBAR BÄNKSKIVEMODUL - LAMINAT BÄNKSKIVA - Manuellt ställbar 20,0 cm (73,0-93,0 cm) Föreskrivningstext: Granberg Bänkskivemodul 628-AB 59, AB AB AB 79, AB AB AB 99, AB AB AB 119, AB AB AB 139, AB AB AB Designval bänkskiva Designval fronter och täckskiva Utförande 10 Utförande 20 Utförande 30 Vit -01 Vit -01 Vit -01 Grå -06 Bok -04 Laminat Svart Brazil Laminat Vit Laminat Bok Laminat Grey Dust Grå -06 Björk -09 * Lägg till 1 cm för att få fram planeringsbredden. (Modulens bredd springa för rörelse). Se materialspecifikationer för designpaketen på sida

26 SPISHÄLLSMODULER - LAMINAT BÄNKSKIVA MED SPISHÄLL UTRUSTNING MÅTTUPPGIFTER - Manöverknapp i Alu-Design - Säkerhetslås och säkerhetsbrytare - Täckskivor - Fronter - 1 låda med handtag (119,0-139,0 cm) - Bänkskiva med bakkantslist - Urtag för spishäll - Spishäll * Ange spishällens placering i sidled. * Bänkskiva: Djup 58,5 cm, Tjocklek 3,0 cm * Stomdjup 56,0-58,0 cm * Bakkantslist Aluminium höjd 2,0 cm 57,0 58,5 50,0 * 60,0 cm djup på angränsande bänkskiva. (1,5 cm springa för kakel) Bredd * Art.nr. Utförande 10 Art.nr. Utförande 20 Art.nr. Utförande 30 VÄGGMONTERAD MOTORDRIVEN SPISHÄLLSMODUL - LAMINAT BÄNKSKIVA MED 1 SPISHÄLL - Motordriven ställbar 25,0 cm (73,0-98,0 cm) Föreskrivningstext: Granberg Spishällsmodul 620-SB 59, SB SB SB 79, SB SB SB 99, SB SB SB 119, SB SB SB 139, SB SB SB GOLVMONTERAD MOTORDRIVEN SPISHÄLLSMODUL - LAMINAT BÄNKSKIVA MED 1 SPISHÄLL - Motordriven ställbar 30,0 cm (67,0-97,0 cm) Föreskrivningstext: Granberg Spishällsmodul 621-SB 59, SB SB SB 79, SB SB SB 99, SB SB SB 119, SB SB SB 139, SB SB SB VÄGGMONTERAD MANUELLT STÄLLBAR SPISHÄLLSMODUL - LAMINAT BÄNKSKIVA MED 1 SPISHÄLL - Manuellt ställbar 20,0 cm (73,0-93,0 cm) Föreskrivningstext: Granberg Spishällsmodul 628-SB 59, SB SB SB 79, SB SB SB 99, SB SB SB 119, SB SB SB 139, SB SB SB Designval bänkskiva Designval fronter och täckskiva Utförande 10 Utförande 20 Utförande 30 Vit -01 Vit -01 Vit -01 Grå -06 Bok -04 Laminat Svart Brazil Laminat Vit Laminat Bok Laminat Grey Dust Grå -06 Björk * Lägg till 1 cm för att få fram planeringsbredden. (Modulens bredd springa för rörelse). Se materialspecifikationer för designpaketen på sida 21.

27 MINIKÖKSMODULER - ROSTFRI BÄNKSKIVA MED DISKLÅDOR OH SPISPLATTOR UTRUSTNING MÅTTUPPGIFTER - Manöverknapp i Alu-Design - Säkerhetslås och säkerhetsbrytare - Täckskivor - Fronter - Rostfri bänkskiva med bakkantslist - Pressad droppkant runt disklådorna - Blandare - Vatten- och avloppsslangar - Spisplattor med timer * Bänkskiva: Djup 60,0 cm, Tjocklek 7,0 cm * Stomdjup 56,0-58,0 cm * Bakkantslist Aluminium höjd 2,0 cm 100,0 34,0 Djup: 16,0 37,0 60,0 120,0 22,0 Djup: 16,0 29,0 Djup: 16,0 40,0 60,0 * 60,0 cm djup på angränsande bänkskiva. (1,5 cm springa för kakel) Bredd * Art.nr. Utförande 10 Art.nr. Utförande 20 Art.nr. Utförande 30 VÄGGMONTERAD MOTORDRIVEN MINIKÖKSMODUL - ROSTFRI BÄNKSKIVA MED DISKLÅDOR OH SPISPLATTOR - Motordriven ställbar 25,0 cm (77,0-102,0 cm) 100, MK MK MK 120, MK MK MK Föreskrivningstext: Granberg Miniköksmodul 620-MK GOLVMONTERAD MOTORDRIVEN MINIKÖKSMODUL - ROSTFRI BÄNKSKIVA MED DISKLÅDOR OH SPISPLATTOR - Motordriven ställbar 30,0 cm (71,0-101,0 cm) 100, MK MK MK 120, MK MK MK Föreskrivningstext: Granberg Miniköksmodul 621-MK VÄGGMONTERAD MANUELLT STÄLLBAR MINIKÖKSMODUL - ROSTFRI BÄNKSKIVA MED DISKLÅDOR OH SPISPLATTOR - Manuellt ställbar 20,0 cm (77,0-97,0 cm) 100, MK MK MK 120, MK MK MK Föreskrivningstext: Granberg Miniköksmodul 628-MK Designval fronter och täckskiva Utförande 10 Utförande 20 Utförande 30 Vit -01 Vit -01 Vit -01 Grå -06 Bok -04 Grå -06 Björk -09 * Lägg till 1 cm för att få fram planeringsbredden. (Modulens bredd springa för rörelse). Se materialspecifikationer för designpaketen på sida

28 KOMBINATIONSMODULER - LAMINAT BÄNKSKIVA MED 2 DISKLÅDOR OH 1 SPISHÄLL UTRUSTNING - Manöverknapp i Alu-Design - Säkerhetslås och säkerhetsbrytare - Eluttag - Täckskivor - Fronter - 1 låda med handtag - Laminat bänkskiva med bakkantslist - Blandare - Underlimmade grunda diskådor - Vatten- och avloppsslangar - Urtag för spishäll - Spishäll MÅTTUPPGIFTER * Ange disklådornas och spishällens placering i sidled. * Bänkskiva: Djup 58,5 cm, Tjocklek 3,0 cm * Stomdjup 56,0-58,0 cm * Bakkantslist Aluminium höjd 2,0 cm 50,0 57,0 76,6 29,3 34,0 Djup: 11,0 Djup: 11,0 40,0 49,6 58,5 * 60,0 cm djup på angränsande bänkskiva. (1,5 cm springa för kakel) Bredd * Art.nr. Utförande 10 Art.nr. Utförande 20 Art.nr. Utförande 30 VÄGGMONTERAD MOTORDRIVEN KOMBINATIONSMODUL - LAMINAT BÄNKSKIVA MED 2 DISKLÅDOR OH 1 SPISHÄLL - Motordriven ställbar 25,0 cm (73,0-98,0 cm) Föreskrivningstext: Granberg Kombinationsmodul 620-KB 179, KB KB KB 199, KB KB KB 219, KB KB KB 239, KB KB KB 259, KB KB KB 279, KB KB KB 299, KB KB KB GOLVMONTERAD MOTORDRIVEN KOMBINATIONSMODUL - LAMINAT BÄNKSKIVA MED 2 DISKLÅDOR OH 1 SPISHÄLL - Motordriven ställbar 30,0 cm (67,0-97,0 cm) Föreskrivningstext: Granberg Kombinationsmodul 621-KB 179, KB KB KB 199, KB KB KB 219, KB KB KB 239, KB KB KB 259, KB KB KB 279, KB KB KB 299, KB KB KB VÄGGMONTERAD MANUELLT STÄLLBAR KOMBINATIONSMODUL - LAMINAT BÄNKSKIVA MED 2 DISKLÅDOR OH 1 SPISHÄLL - Manuellt ställbar 20,0 cm (73,0-93,0 cm) Föreskrivningstext: Granberg Kombinationsmodul 628-KB 179, KB KB KB 199, KB KB KB 219, KB KB KB 239, KB KB KB 259, KB KB KB 279, KB KB KB 299, KB KB KB Designval bänkskiva Designval fronter och täckskiva Utförande 10 Utförande 20 Utförande 30 Vit -01 Vit -01 Vit -01 Grå -06 Bok -04 Laminat Svart Brazil Laminat Vit Laminat Bok Laminat Grey Dust Grå -06 Björk * Lägg till 1 cm för att få fram planeringsbredden. (Modulens bredd springa för rörelse). Se materialspecifikationer för designpaketen på sida 21.

29 KOMBINATIONSMODULER - ROSTFRI BÄNKSKIVA MED 2 DISKLÅDOR OH 1 SPISHÄLL STANDARDUTRUSTNING MÅTTUPPGIFTER - Manöverknapp i Alu-Design - Säkerhetslås och säkerhetsbrytare - Eluttag - Täckskivor - Fronter - 1 låda med handtag - Rostfri bänkskiva med uppvikt bakkant - Pressad droppkant runt de grunda disklådorna - Blandare - Vatten- och avloppsslangar - Urtag för spishäll - Spishäll * Ange disklådornas och spishällens placering i sidled. * Bänkskiva: Djup 58,5 cm, Tjocklek 3,0 cm * Stomdjup 56,0-58,0 cm * Uppvikt täckt bakkant höjd 3,0 cm 50,0 57,0 29,3 Djup: 11,0 34,0 Djup: 11,0 40,0 58,5 * 60,0 cm djup på angränsande bänkskiva. (1,5 cm springa för kakel) Bredd * Art.nr. Utförande 10 Art.nr. Utförande 20 Art.nr. Utförande 30 VÄGGMONTERAD MOTORDRIVEN KOMBINATIONSMODUL - ROSTFRI BÄNKSKIVA MED 2 DISKLÅDOR OH 1 SPISHÄLL - Motordriven ställbar 25,0 cm (73,0-98,0 cm) Föreskrivningstext: Granberg Kombinationsmodul 620-KR 179, KR KR KR 199, KR KR KR 219, KR KR KR 239, KR KR KR 259, KR KR KR 279, KR KR KR 299, KR KR KR GOLVMONTERAD MOTORDRIVEN KOMBINATIONSMODUL - ROSTFRI BÄNKSKIVA MED 2 DISKLÅDOR OH 1 SPISHÄLL - Motordriven ställbar 30,0 cm (67,0-97,0 cm) Föreskrivningstext: Granberg Kombinationsmodul 621-KR 179, KR KR KR 199, KR KR KR 219, KR KR KR 239, KR KR KR 259, KR KR KR 279, KR KR KR 299, KR KR KR VÄGGMONTERAD MANUELLT STÄLLBAR KOMBINATIONSMODUL - ROSTFRI BÄNKSKIVA MED 2 DISKLÅDOR OH 1 SPISHÄLL - Manuellt ställbar 20,0 cm (73,0-93,0 cm) Föreskrivningstext: Granberg Kombinationsmodul 628-KR 179, KR KR KR 199, KR KR KR 219, KR KR KR 239, KR KR KR 259, KR KR KR 279, KR KR KR 299, KR KR KR Designval fronter och täckskiva Utförande 10 Utförande 20 Utförande 30 Vit -01 Vit -01 Vit -01 Grå -06 Bok -04 Grå -06 Björk -09 * Lägg till 1 cm för att få fram planeringsbredden. (Modulens bredd springa för rörelse). Se materialspecifikationer för designpaketen på sida

30 Lyftsystem för väggskåp Våra lyftsystem för väggskåp är utformade för att kunna monteras i befintliga kök eller kompletteras med skåp från valfri köksleverantör. Välj mellan vertikal eller diagonal lyftinsats som monteras i skåpet eller diagonallyftare som sänker hela skåpet. Lyftsystemen bygger på väl beprövad teknik och har inbyggda säkerhetssystem som stoppar de rörliga delarna om något kommer i vägen. GRANBERG 30

31 SAMMANSTÄLLNING Lyftsystem för väggskåp Verti 830 / 831 InDiago 810 / 811 Diago 504 Katalogsida Sida 32 Sida 36 Sida 40 Typ av lyftare Vertikal lyftinsats för väggskåp Diagonal lyftinsats för väggskåp Diagonalt lyftbeslag för väggskåp Klämskydd X X X Minsta skåpbredd 40,0 cm 50,0 cm 60,0 cm Största skåpbredd 100,0 cm 100,0 cm 180,0 cm Minsta skåphöjd 70,0 cm 70,0 cm 70,0 cm Högsta skåphöjd 70,0 cm eller högre* 70,0 cm eller högre* 110,0 cm Minsta skåpdjup Modell 830 = 26,5 cm / Modell 831 = 31,5 cm Modell 810 = 26,0 cm / Modell 811 = 31,0 cm 26,0 cm Största skåpdjup Modell 830 = 31,4 cm / Modell 831 = 40,0 cm Modell 810 = 30,9 cm / Modell 811 = 40,0 cm 40,0 cm Utbyggnadsdjup bakom skåp ,0 cm Blandare och andra föremål går fritt vid sänkning - X X** Kräver springa till angränsande skåp (för rörelsen) - - X Fri yta på arbetsbänk framför skåp/hyllor vid sänkning X - - Maxlast 40 kg 40 kg 150 kg Hastighet 4,7 cm / sek. 2,3 cm / sek. 1,7 cm / sek. Ställbarhet 47,0 cm 46,0 cm 43,5 cm * Vid skåphöjd högre än 70,0 cm placeras en fast hylla över lyftaren. ** Gäller i kombination med Granberg ErgoBlandare X Standard O Tillbehör - Ej möjligt 31

32 Verti 830/831 Vertikal lyftinsats för väggskåp VERTI är ett elektriskt höj- och sänkbart lyftsystem som sänker skåphyllorna snabbt och tystgående ner till bänken. Man kommer åt innehållet utan att öppna dörrarna. Vid sänkning lämnas fri plats på arbetsytan framför hyllorna. Rörelsen kan stoppas på valfri höjd. Lyftaren kan användas separat eller tillsammans med Granbergs bänklyftare och blir då en total anpassning av köket. Lyftaren tar liten plats och kan enkelt monteras i befintliga eller nya skåp utan att de bygger ut från väggen. Lyftaren passar i väggskåp med höjder på 70,0 cm eller högre. Lyftaren finns i två olika djup och i ett rikligt antal bredder för att passa skåpbredd mellan 40,0-100,0 cm. Lyftaren är utrustad med ett tillförlitligt säkerhetssystem som garanterar säker drift utan klämrisker. Belysning och ljusramplist kan monteras på undersidan av lyftaren. 4,7 cm / sek. 47,0 cm 2 40 kg kg ,6 cm tjock monteringsskiva ger en stabil bas att skruva i samtidigt som den bildar en distans mot väggen så att hyllorna går fritt framför kakel vid sänkning. Plastkåpan fungerar som ett brytskydd och stoppar rörelsen vid beröring. Brytplatta stoppar sänkningen om den kommer i kontakt med något föremål på underliggande arbetsyta. Sidor i plåt gör att glas och tallrikar hindras från att placeras utanför hyllorna. 5 Sladdansluten eller trådlös knapp placeras på en lättåtkomlig plats. Trådlös knapp underlättar installationen då ingen kabeldragning behöver göras. Som alternativ finns även sladdansluten eller trådlös handkontroll. GRANBERG 32

33 Verti 830/831 Verti monteras i väggskåpet och är helt dolt när det inte används. Hyllorna sänks rakt ner. Framför hyllorna finns fortfarande fritt utrymme på arbetsbänken. 33

34 BESTÄLLNINGSINFORMATION Verti 830/831 Verti 830, djup 26,5 cm - Fast knapp Levereras inkl: Lyftenhet Transformator Sladdansluten knapp för infällnad (Alu-design) Måttuppgifter: Skåpbredd: 40,0-100,0 cm Skåphöjd: 70,0 cm eller högre* Skåpstomme: 1,6-2,0 cm Invändigt skåpdjup: 26,5-31,4 cm Verti 831, djup 31,0 cm - Fast knapp Levereras inkl: Lyftenhet Transformator Sladdansluten knapp för infällnad (Alu-design) Måttuppgifter: Skåpbredd: 40,0-100,0 cm Skåphöjd: 70,0 cm eller högre* Skåpstomme: 1,6-2,0 cm Invändigt skåpdjup: 31,5-40,0 cm Skåpbredd Hyllbredd Djup Art.nr. Lyftarens bredd 36,0 cm 40,0 31,5 26, Lyftarens bredd 46,0 cm 50,0 41,5 26, Lyftarens bredd 56,0 cm 60,0 51,5 26, Lyftarens bredd 66,0 cm 70,0 61,5 26, Lyftarens bredd 76,0 cm 80,0 71,5 26, Lyftarens bredd 86,0 cm 90,0 81,5 26, Lyftarens bredd 96,0 cm 100,0 91,5 26, Skåpbredd Hyllbredd Djup Art.nr. Lyftarens bredd 36,0 cm 40,0 31,5 31, Lyftarens bredd 46,0 cm 50,0 41,5 31, Lyftarens bredd 56,0 cm 60,0 51,5 31, Lyftarens bredd 66,0 cm 70,0 61,5 31, Lyftarens bredd 76,0 cm 80,0 71,5 31, Lyftarens bredd 86,0 cm 90,0 81,5 31, Lyftarens bredd 96,0 cm 100,0 91,5 31, Verti 830, djup 26,5 cm - Trådlös knapp Levereras inkl: Lyftenhet Transformator Trådlös knapp, utanpåliggande (vit) Måttuppgifter: Skåpbredd: 40,0-100,0 cm Skåphöjd: 70,0 cm eller högre* Skåpstomme: 1,6-2,0 cm Invändigt skåpdjup: 26,5-31,4 cm Verti 831, djup 31,0 cm - Trådlös knapp Levereras inkl: Lyftenhet Transformator Trådlös knapp, utanpåliggande (vit) Måttuppgifter: Skåpbredd: 40,0-100,0 cm Skåphöjd: 70,0 cm eller högre* Skåpstomme: 1,6-2,0 cm Invändigt skåpdjup: 31,5-40,0 cm Skåpbredd Hyllbredd Djup Art.nr. Lyftarens bredd 36,0 cm 40,0 31,5 26, Lyftarens bredd 46,0 cm 50,0 41,5 26, Lyftarens bredd 56,0 cm 60,0 51,5 26, Lyftarens bredd 66,0 cm 70,0 61,5 26, Lyftarens bredd 76,0 cm 80,0 71,5 26, Lyftarens bredd 86,0 cm 90,0 81,5 26, Lyftarens bredd 96,0 cm 100,0 91,5 26, Skåpbredd Hyllbredd Djup Art.nr. Lyftarens bredd 36,0 cm 40,0 31,5 31, Lyftarens bredd 46,0 cm 50,0 41,5 31, Lyftarens bredd 56,0 cm 60,0 51,5 31, Lyftarens bredd 66,0 cm 70,0 61,5 31, Lyftarens bredd 76,0 cm 80,0 71,5 31, Lyftarens bredd 86,0 cm 90,0 81,5 31, Lyftarens bredd 96,0 cm 100,0 91,5 31, * Vid skåphöjd över 70,0 cm placeras fast hylla i övre delen av skåpet.

35 BESTÄLLNINGSINFORMATION Verti 830/831 Grundval 1. Verti ,5 cm djup Passar skåpdjup: 26,5-31,4 cm Passar skåphöjd: 70,0 cm eller högre* Lyftarens bredd 36,0 cm Lyftarens bredd 46,0 cm Lyftarens bredd 56,0 cm Lyftarens bredd 66,0 cm Lyftarens bredd 76,0 cm Fjärrkontroll för 1 lyftare Radiostyrning - Handkontroll Mått: 3,8 x 11,0 x 1,0 cm För en lyftare För två lyftare För tre lyftare För fyra lyftare För fem lyftare Lyftarens bredd 86,0 cm Lyftarens bredd 96,0 cm Fjärrkontroll för 2-5 lyftare Verti ,0 cm djup Passar skåpdjup: 31,5-40,0 cm Passar skåphöjd: 70,0 cm eller högre* Lyftarens bredd 36,0 cm Handkontroll Sladdansluten handkontroll. Upphängningsbeslag ingår. Mått: 14,7 x 5,6 x 2,3 cm Lyftarens bredd 46,0 cm Lyftarens bredd 56,0 cm Lyftarens bredd 66,0 cm Lyftarens bredd 76,0 cm Lyftarens bredd 86,0 cm Lyftarens bredd 96,0 cm Transformator Transformator som omvandlar starkström till svagström. Primär: 230 V 50 Hz Sekundär: 18 V 105 VA Mått: 16,0 x 11,0 x 5,5 cm Kapsling: IP 40 Mellankopplingskabel Används för att seriekoppla flera Verti-lyftare till en transformator. Välj längd på kabel beroende på avståndet mellan lyftarna. Längd 1,5 meter Längd 3,0 meter Längd 6,0 meter Manöverknapp i Alu-design Sladdansluten för infällnad Mått: 8,2 x 8,2 x 1,7 cm TR-230 TRK-15 TRK-30 TRK Radiostyrning - Fast montage Knappen monteras enkelt med dubbelhäftande tejp. Ingen kabeldragning krävs. Mått: 8,0 x 8,0 x 0,9 cm För en lyftare Tillval Flerfacksram, ALU-Design Sätter samman eluttag, strömbrytare eller manöverknappar i ALU-Design. Tvåfacksram: 15,3 x 8,2 x 0,9 cm Trefacksram: 22,5 x 8,2 x 0,9 cm Flerfacksram, vit Sätter samman vita eluttag och manöverknappar. Tvåfacksram: 15,3 x 8,0 x 0,9 cm Trefacksram: 22,3 x 8,0 x 0,9 cm LED Belysningsramp Monteras under brytplattan. Lampan är energisnål och blir ej varm. Av- / på-knapp sitter på lampan. Ansluts till eluttag 230 V via medföljande transformator. Färgtemperatur: Normalvit OBS! Passar ej Verti 40,0 cm Mått: 34,0 x 1,3 x 4,0 cm Till fasta skåp Till rörliga skåp (med spiralkabel) LED Spotlights Monteras under brytplattan. Lamporna är energisnåla och blir ej varma. Ø 7,0 cm, H=1,1 cm 24 V 1,7 W Till fasta skåp Till rörliga skåp (med spiralkabel) Anslutningspaket Belysning Set med spiralkabel och dragavlastare för anslutning av egen belysning på rörligt skåp * Vid skåphöjd över 70,0 cm placeras fast hylla i övre delen av skåpet. 35

36 InDiago 810/811 Diagonal lyftinsats för väggskåp InDiago är en motordriven lyftinsats som sänks i en bågformad rörelse fram till arbetsytans framkant. Rörelsen kan stoppas på valfri höjd. Lyftaren bygger inte ut skåpet från väggen och den tar liten plats i skåpet. Montering sker enkelt i befintliga eller nya skåp utan att botten i skåpet behöver tas bort. Lysrörsarmatur och ljusramplist påverkas inte av lyftaren eftersom botten i skåpet kan vara kvar. I systemet ingår även luckautomatik som automatiskt öppnar luckorna när insatsen sänks. När insatsen körs tillbaka in i skåpet bromsar den in sista biten för att lugnt och försiktigt ta tag i luckorna och stänga dem. Den sinnrika konstruktionen gör det även möjligt att öppna luckorna som vanligt då insatsen är i inkört läge. Lyftaren passar i väggskåp med höjder på 70,0 cm eller högre. Lyftaren finns i två olika djup och i ett rikligt antal bredder för att passa skåpbredd mellan 50,0-100,0 cm. Lyftaren kan integreras i kök från valfri kökstillverkare. 2,3 cm / sek. 46,0 cm 40 kg kg Lyftramarna levereras färdigmonterade och ställs på botten i skåpet. Förskruvning sker i vägg och i skåpsidan. Kraftiga remmar håller insatsen. Insatsen levereras färdigmonterad. Finns i bredd 50,0-100,0 cm. Mekaniken tar minimalt med utrymme i skåpet. Tallrikar med diameter upp till 29,0 cm får plats i insatsen. 5 Sladdansluten eller trådlös knapp placeras på en lättåtkomlig plats. Trådlös knapp underlättar installationen då ingen kabeldragning behöver göras. Som alternativ finns även sladdansluten eller trådlös handkontroll. GRANBERG 36

37 InDiago 810/811 Det finns gott om plats för blandare och andra föremål på bänken när insatsen är i sitt nedre läge. Mekanik och motorer är optimalt placerade för att ta så lite plats som möjligt inne i skåpet. 37

38 BESTÄLLNINGSINFORMATION InDiago 810/811 InDiago 810, djup 26,0 cm - Fast knapp Levereras inkl: Lyftenhet Styrenhet och transformator Sladdansluten knapp för infällnad (Alu-design) Luckautomatik Måttuppgifter: Skåpbredd: 50,0 100,0 cm Skåphöjd: 70,0 cm eller högre* Skåpstomme: 1,6-2,0 cm Invändigt skåpdjup: 26,0-30,9 cm InDiago 811, djup 31,0 cm - Fast knapp Levereras inkl: Lyftenhet Styrenhet och transformator Sladdansluten knapp för infällnad (Alu-design) Luckautomatik Måttuppgifter: Skåpbredd: 50,0 100,0 cm Skåphöjd: 70,0 cm eller högre* Skåpstomme: 1,6-2,0 cm Invändigt skåpdjup: 31,0-40,0 cm Skåpbredd Hyllbredd Djup Art.nr. Lyftarens bredd 46,0 cm 50,0 33,0 26, Lyftarens bredd 56,0 cm 60,0 43,0 26, Lyftarens bredd 66,0 cm 70,0 53,0 26, Lyftarens bredd 76,0 cm 80,0 63,0 26, Lyftarens bredd 86,0 cm 90,0 73,0 26, Lyftarens bredd 96,0 cm 100,0 83,0 26, Skåpbredd Hyllbredd Djup Art.nr. Lyftarens bredd 46,0 cm 50,0 33,0 31, Lyftarens bredd 56,0 cm 60,0 43,0 31, Lyftarens bredd 66,0 cm 70,0 53,0 31, Lyftarens bredd 76,0 cm 80,0 63,0 31, Lyftarens bredd 86,0 cm 90,0 73,0 31, Lyftarens bredd 96,0 cm 100,0 83,0 31, InDiago 810, djup 26,0 cm - Trådlös knapp Levereras inkl: Lyftenhet Styrenhet och transformator Trådlös knapp, utanpåliggande (vit) Luckautomatik Måttuppgifter: Skåpbredd: 50,0 100,0 cm Skåphöjd: 70,0 cm eller högre* Skåpstomme: 1,6-2,0 cm Invändigt skåpdjup: 26,0-30,9 cm InDiago 811, djup 31,0 cm - Trådlös knapp Levereras inkl: Lyftenhet Styrenhet och transformator Trådlös knapp, utanpåliggande (vit) Luckautomatik Måttuppgifter: Skåpbredd: 50,0 100,0 cm Skåphöjd: 70,0 cm eller högre* Skåpstomme: 1,6-2,0 cm Invändigt skåpdjup: 31,0-40,0 cm Skåpbredd Hyllbredd Djup Art.nr. Lyftarens bredd 46,0 cm 50,0 33,0 26, Lyftarens bredd 56,0 cm 60,0 43,0 26, Lyftarens bredd 66,0 cm 70,0 53,0 26, Lyftarens bredd 76,0 cm 80,0 63,0 26, Lyftarens bredd 86,0 cm 90,0 73,0 26, Lyftarens bredd 96,0 cm 100,0 83,0 26, Skåpbredd Hyllbredd Djup Art.nr. Lyftarens bredd 46,0 cm 50,0 33,0 31, Lyftarens bredd 56,0 cm 60,0 43,0 31, Lyftarens bredd 66,0 cm 70,0 53,0 31, Lyftarens bredd 76,0 cm 80,0 63,0 31, Lyftarens bredd 86,0 cm 90,0 73,0 31, Lyftarens bredd 96,0 cm 100,0 83,0 31, * Vid skåphöjd över 70,0 cm placeras fast hylla i övre delen av skåpet.

39 BESTÄLLNINGSINFORMATION InDiago 810/811 Grundval 1. InDiago ,0 cm djup Passar skåpdjup: 26,0-30,9 cm Passar skåphöjd: 70,0 cm eller högre* Lyftarens bredd 46,0 cm Lyftarens bredd 56,0 cm Lyftarens bredd 66,0 cm Tillval Flerfacksram, ALU-Design Sätter samman eluttag, strömbrytare eller manöverknappar i ALU-Design. Tvåfacksram: 15,3 x 8,2 x 0,9 cm Trefacksram: 22,5 x 8,2 x 0,9 cm Lyftarens bredd 76,0 cm Lyftarens bredd 86,0 cm Lyftarens bredd 96,0 cm Flerfacksram, vit Sätter samman vita eluttag och manöverknappar. Tvåfacksram: 15,3 x 8,0 x 0,9 cm Trefacksram: 22,3 x 8,0 x 0,9 cm InDiago ,0 cm djup Passar skåpdjup: 31,0-40,0 cm Passar skåphöjd: 70,0 cm eller högre* Lyftarens bredd 46,0 cm Lyftarens bredd 56,0 cm Luckautomatik Automatiken öppnar och stänger luckorna när insatsen körs. 2. Lyftarens bredd 66,0 cm Lyftarens bredd 76,0 cm Lyftarens bredd 86,0 cm Lyftarens bredd 96,0 cm Manöverknapp i Alu-design Sladdansluten för infällnad Mått: 8,2 x 8,2 x 1,7 cm Passar skåpmått: Invändig bredd: * Invändig höjd: 66,0 cm** * Minsta invändiga bredd: InDiago 50,0 cm Inv. bredd 46,0 cm InDiago 60,0 cm Inv. bredd 56,0 cm InDiago 70,0 cm Inv. bredd 66,0 cm InDiago 80,0 cm Inv. bredd 76,0 cm InDiago 90,0 cm Inv. bredd 86,0 cm InDiago 100,0 cm Inv. bredd 96,0 cm ** Invändig höjd: Passar även högre skåp om fast hylla placeras 66,0 cm över skåpets botten Radiostyrning - Fast montage Knappen monteras enkelt med dubbelhäftande tejp. Ingen kabeldragning krävs. Mått: 8,0 x 8,0 x 0,9 cm För en lyftare Radiostyrning - Handkontroll Mått: 3,8 x 11,0 x 1,0 cm För en lyftare För två lyftare För tre lyftare För fyra lyftare För fem lyftare Handkontroll Sladdansluten handkontroll. Upphängningsbeslag ingår. Mått: 14,7 x 5,6 x 2,3 cm * Vid skåphöjd över 70,0 cm placeras fast hylla i övre delen av skåpet. 39
