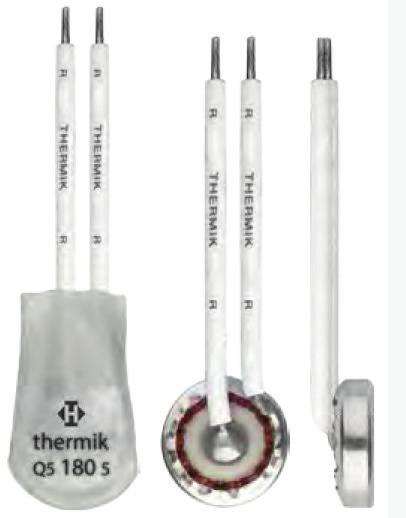

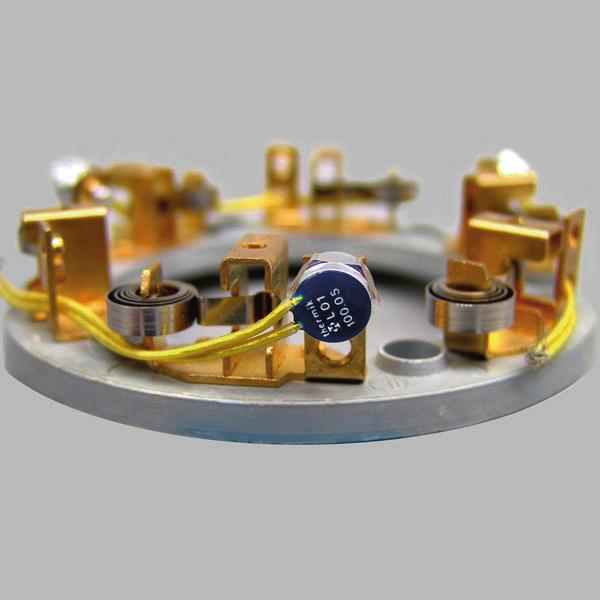

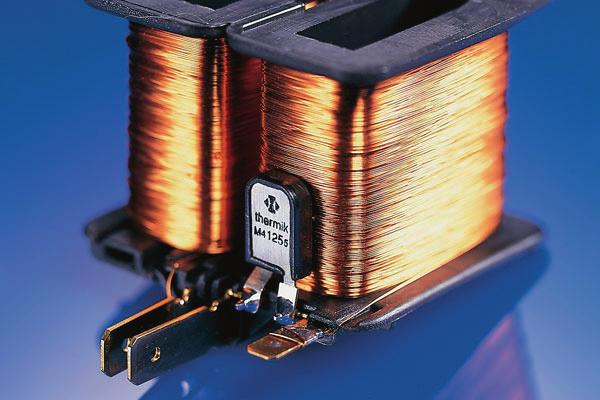

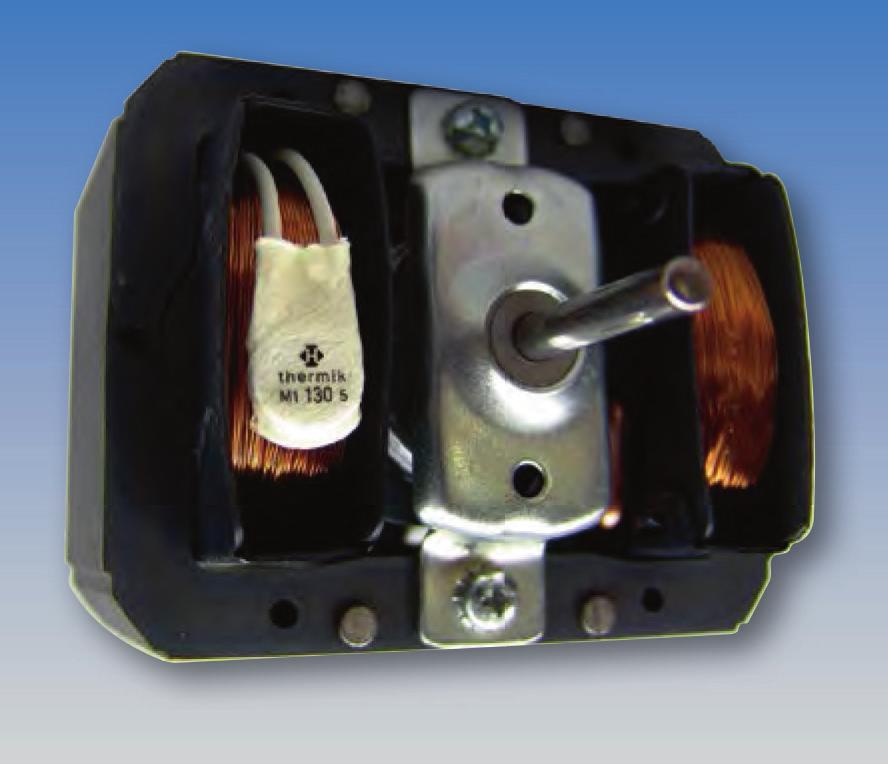

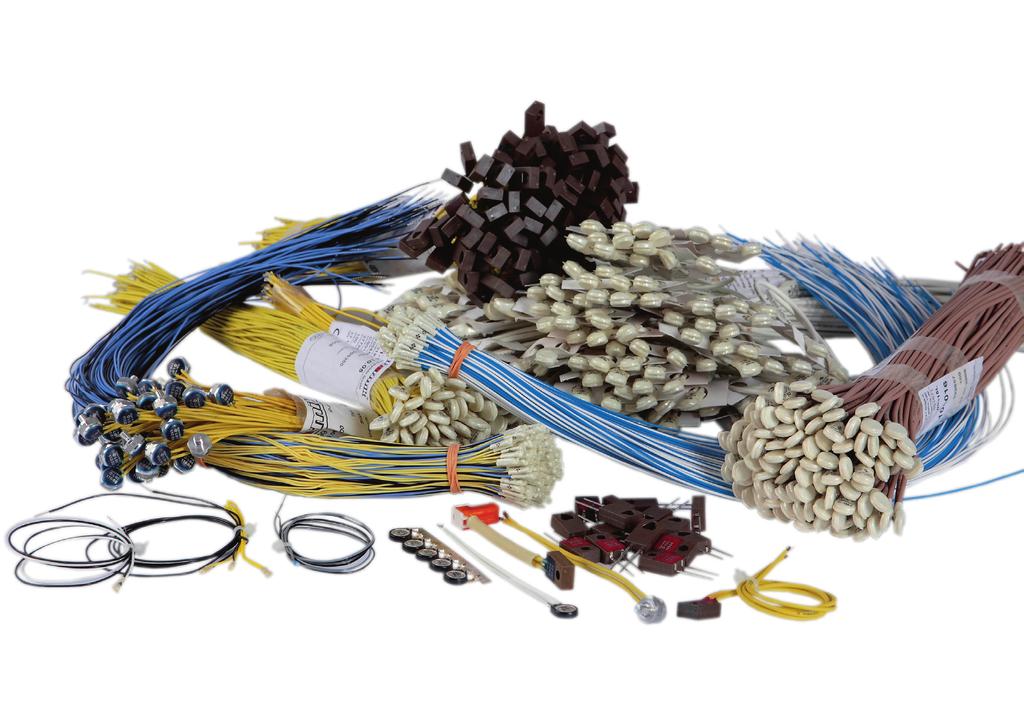

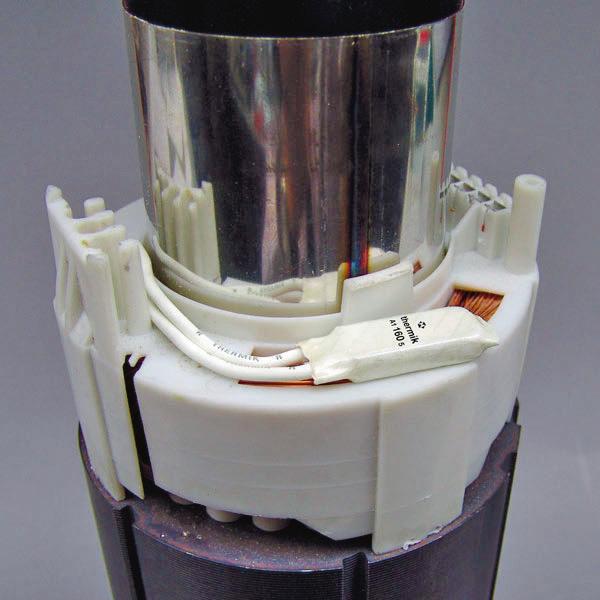

1 191 TERMOKONTAKTER, PTC OCH KTY BEVI samarbetar med Thermik som är en av de främsta i världen när det gäller temperaturövervakning med termokontakter, PTC-termistorer och KTY. Framförallt är det termokontakten som är unik med Thermik där har de ett flertal patent. För priser se sidan 200. Rätt till ändringar förbehålles. Senaste uppdateringar, se vår hemsida. KOMPONENTMATERIAL Speciella egenskaper är: Minsta dimensionen på marknaden, från 8,6 x 3 mm. Tryckstabilitet standard, upp till 600N (60 kg). Högre på begäran. Mycket bra livslängd när det gäller till- och frånslag. Thermik är också den tillverkare som har störst möjligheter att kundanpassa termokontakten i olika utförande. CSA/UL utförande på begäran. Termokontakten som bryter ända upp till 75A med den nya Alpha-serien. Termokontakten finns i både brytande (NC) och slutande (NO) utförande. Temperaturområde från 60oC till 250oC. Tillgängliga godkännande (beroende av design): IEC, ENEC, VDE, UL, CSA.

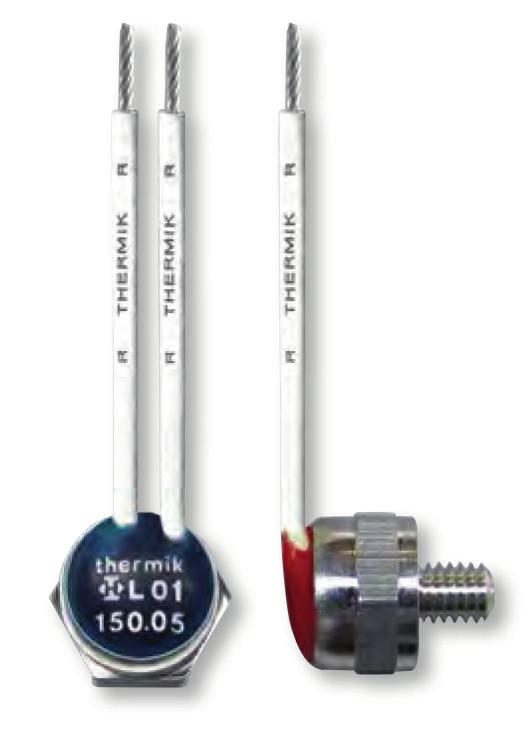

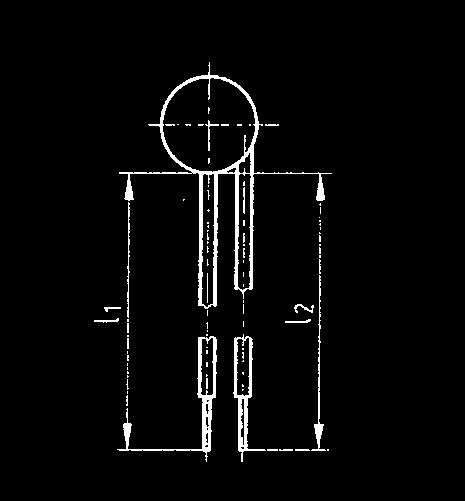

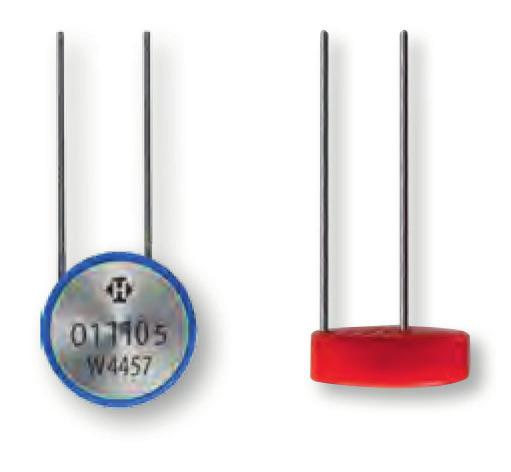

2 192 TERMOKONTAKTER 1,6 7,5 A Beställningsexempel: S / 0100 och version Bryttemp. ( o C) Tolerans (K) Kabellängd (mm) Enkelutförande Dubbelutförande Trippelutförande med två fasta icke isolerade anslutningstrådar, antingen vertikal eller horisontell. med gängad tapp och anslutningskablar. TYP N01 / NK1 / N02 C01 / S01 / CF1 / SF1 L01 / LK1 / L02 CK1 / SK1 / C02 / S02 Med isolering S01 / SK1 / SF1 / S02 Utan isolering N01 / NK1 / N02 C01 / CK1 / CF1 / C02 L01 / LK1 / L02 1 Kontakttyp, normalt stängd / normalt öppen NC / NO NC / NO NC / NO 2 Nominell kopplingstemp. (NST) i steg om 5 o C 60 o C 180 o C 60 o C 200 o C 60 o C 200 o C 3 Standardtolerans ± 5 K ± 5 K ± 5 K 4 Temperaturområde för återställning under NST - 35 K ± 15 K - 35 K ± 15 K - 35 K ± 15 K 5 Arbetsspänning AC/DC tillgängligt upp till 500 V ~ upp till 500 V ~ upp till 500 V ~ 6 Märkspänning UAC 250 (VDE) 277 V (UL) 250 (VDE) 277 V (UL) 250 (VDE) 277 V (UL) 7 Märkström AC cos ϕ = 1,0 (resistiv last) 2,5 A / ,5 A / ,5 A / ,3 A / 3000 (N01 / NK1) 6,3 A / 3000 (C01 / CK1 / SK1) 6,3 A / 3000 (L01 / LK1) 7,5 A / 300 (N01 / NK1) 7,5 A / 300 (C01 / S01 / CK1 / SK1) 7,5 A / 300 (L01 / LK1) 8 Märkström AC cos ϕ = 0,6 enl. IEC ,6 A / ,6 A / ,6 A / Märkström AC cos ϕ = 0,4-0,5 enl. IEC ,8 A / (N01 / NK1) 1,8 A / (C01 / S01 / CK1 / SK1) 1,8 A / (L01 / LK1) 10 Max. brytström vid 250 V ~ / cos ϕ = 0,4-0,5 7,2 A / 1000 (N01 / NK1) 7,2 A / 1000 (C01 / S01 / CK1 / SK1) 7,2 A / 1000 (L01 / LK1) 11 Reduktionstid < 1 ms < 1 ms < 1 ms 12 Kontaktmotstånd (enl. MIL - Std R5757) < 50 mω < 50 mω < 50 mω 13 Impregnering motstånd med / utan harts * Lämplig Lämplig Lämplig 14 Vibrationssäker vid Hz 100 m/s m/s m/s 2 15 Tryckstabilitet 450 N 450 N 450 N 16 Hög spänning isolering (ej C-versionen) 2 kv 2 kv 17 Lämplig för predection klass I eller II Lämplig Lämplig Lämplig 18 Standardkabel 0,5 mm 0,25 mm 2 / AWG22 0,25 mm 2 / AWG22 19 Diameter (med / utan isolering) Ød (mm) 10,0 9,4 / 9,0 10,0 20 Höjd (med / utan isolering) h (mm) 3,4 4,7 (2,9 SF1) / 4,3 (3,0 CF1) 8,3 21 Längd på isolering l (mm) 15,0 (14 SF1) 22 Längd på huset l / b (mm) 23 Längd på Pin och slutning lp (mm) 14,0 / 20,0 24 Skruvlängd M4 / 5,0 mm 25 Nyckelstorlek 10,0 mm / 2 Nm 26 Tillgängliga godkännanden ** IEC, ENEC, VDE, UL, CSA, CQC IEC, ENEC, VDE, UL, CSA, CQC, CMJ IEC, ENEC, VDE, UL, CSA, CQC * Enligt Thermik test, värden på förfrågan. ** Specificera vilket godkännande ni behöver (enligt krav).

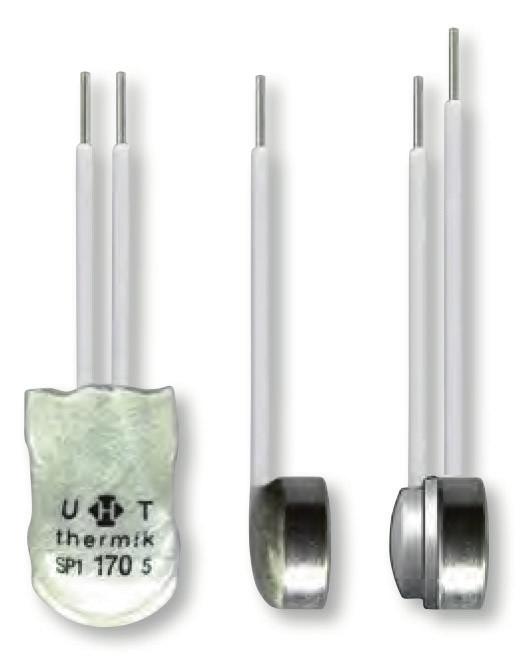

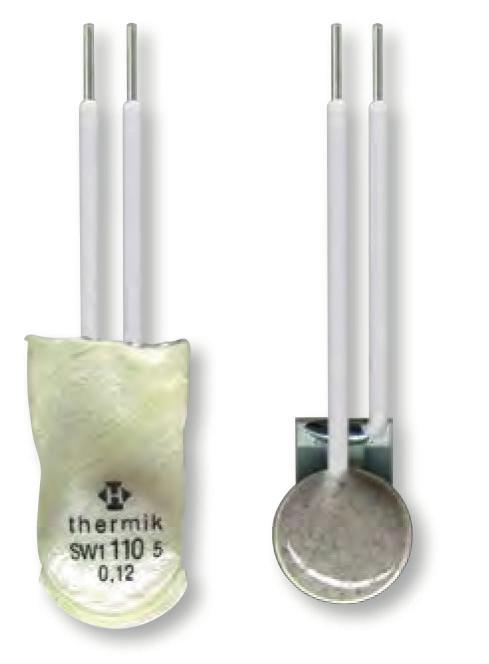

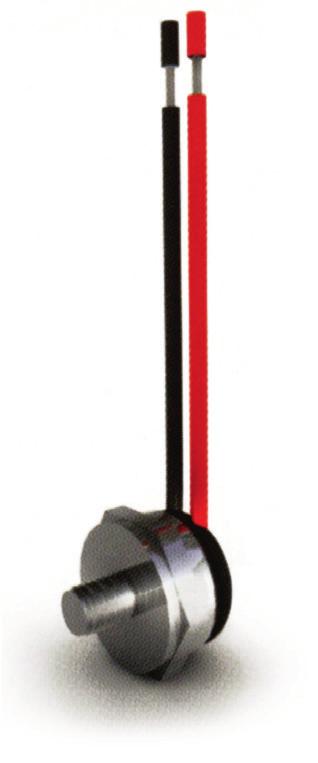

3 193 TERMOKONTAKTER 4 25 A Elektrisk självhållande funktion, med anslutningskablar, tryckstabila versionen (1). Avsevärt ökad tryck stabilitet Elektrisk självhållande funktion, definerad strömkänslig med ett valbart integrerat seriemotstånd, med gängad tapp och anslutningskablar. CP1 / SP1 CW1 / SW1 C05 / S05 / C09 / S09 L05 / L09 C06 / S06 / C08 / S08 SP1 SW1 S05 / S09 S06 / S08 CP1 CW1 C05 / C09 L05 / L09 C06 / C08 NC NC NC / NO NC / NO NC / NO 70 o C 180 o C 70 o C 160 o C 60 o C 200 o C 60 o C 160 o C 70 o C 200 o C ± 5 K ± 5 K ± 5 K ± 5 K ± 5 K Beror på NST Beror på NST - 35 K ± 15 K - 35 K ± 15 K Beror på NST 100 V upp till 250 V ~ (UL 277 V) 100 V upp till 250 V ~ upp till 500 V ~ upp till 500 V ~ upp till 500 V ~ 250 V (VDE) 277 V (UL) 250 V 250 V (VDE) 277 V (UL) 250 V (VDE) 277 V (UL) 250 V (VDE) 277 V (UL) 10,0 A / ,0 A / ,3 A / ,3 A / ,0 A / ,0 A / 3000 (C05 / S05) 10,0 A / 3000 (L05) 25,0 A / ,0 A / 300 (C05 / S05) 20,0 A / 300 (L05) 6,3 A / ,6 A / ,0 A / ,0 A / ,3 A / ,6 A / (C05 / S05) 4,6 A / (L05) 18,4 A / 1000 (C05 / S05) 18,4 A / 1000 (L05) < 1 ms < 1 ms < 1 ms < 1 ms < 1 ms < 50 mω < 50 mω < 50 mω < 50 mω < 50 mω Lämplig Lämplig Lämplig 100 m/s m/s m/s m/s m/s 2 - / 750 N (1) 300 N 300 N 600 N 2 kv 2 kv 2 kv 2 kv 2 kv Lämplig Lämplig Lämplig Lämplig Lämplig 0,25 mm 2 / AWG22 0,5 mm 2 / AWG22 0,5 mm 2 / AWG20 0,5 mm 2 / AWG20 0,75 mm 2 / AWG18 9,4 / 9,0 9,4 / 9,0 11,4 / 11,0 10,9 9,8 / 9,3 5,2 / 4,8 5,6 / 5,1 5,8 / 5,4 9,0 7,6 / 7,2 17,0 19,0 19,0 17,0 M6 x 8,0 mm 13,0 mm / 8 Nm IEC, VDE, UL, CSA IEC, VDE IEC, ENEC, VDE, UL, CSA, CQC IEC, ENEC, VDE, UL, CSA, CQC IEC, ENEC, VDE, UL, CSA, CQC KOMPONENTMATERIAL

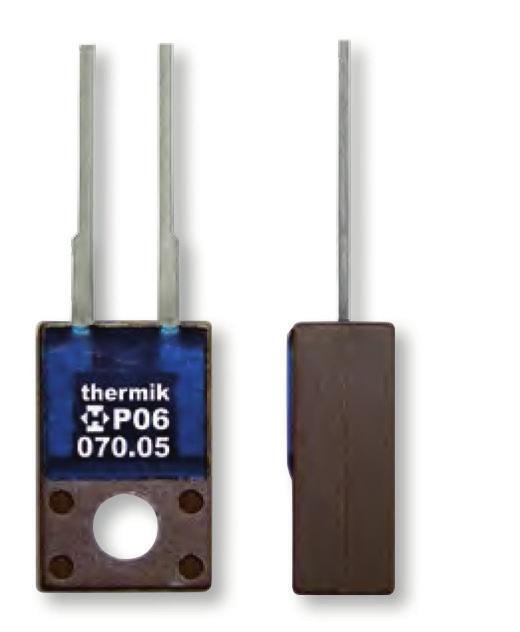

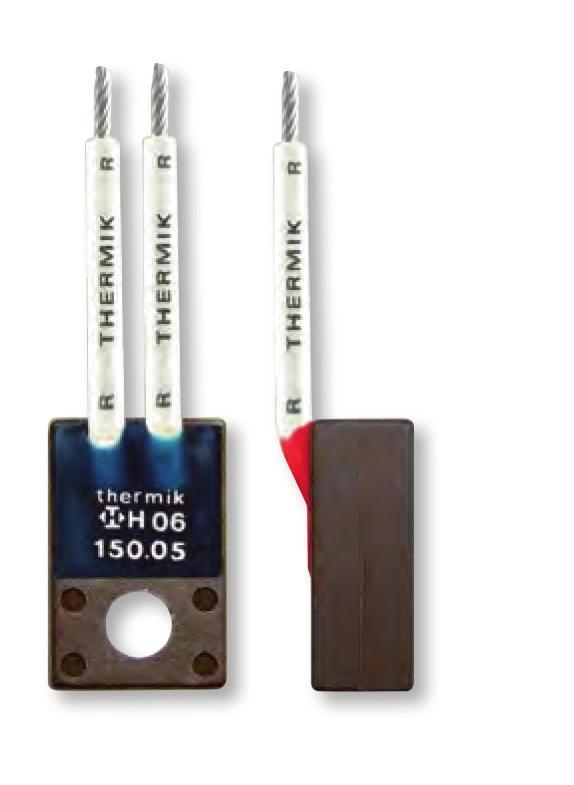

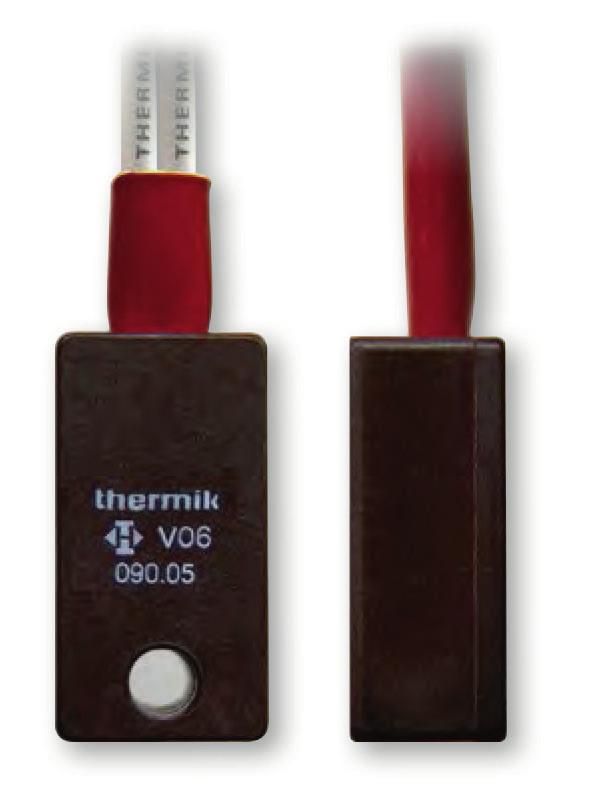

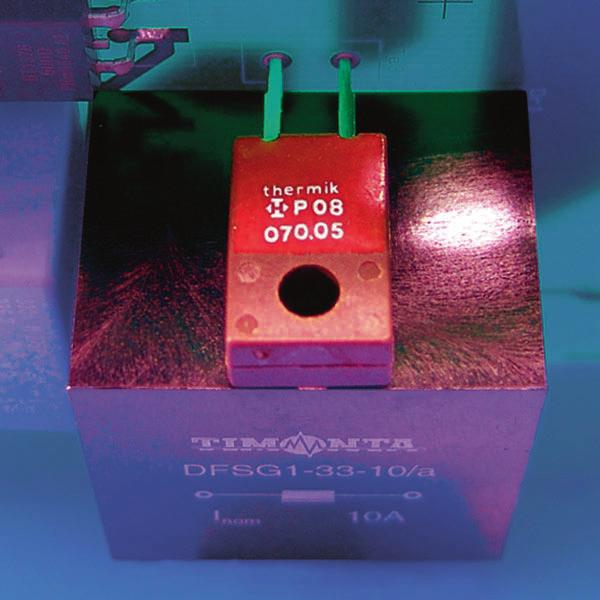

4 194 TERMOKONTAKTER 4 25 A Beställningsexempel: S / 0100 och version Bryttemp. ( o C) Tolerans (K) Kabellängd (mm) Enkelutförande Dubbelutförande Trippelutförande med monterbart hölje för direkt montering på kretskort. med monterbart hölje och anslutningskablar. med monterbart hölje och dubbel isolering lämplig för skyddsklass II. TYP P06 / P08 H06 / H08 V06 / V08 Med isolering Utan isolering 1 Kontakttyp, normalt stängd / normalt öppen NC / NO NC / NO NC / NO 2 Nominell kopplingstemp. (NST) i steg om 5 o C 70 o C 200 o C 70 o C 200 o C 70 o C 180 o C 3 Standardtolerans ± 5 K ± 5 K ± 5 K 4 Temperaturområde för återställning under NST Beror på NST Beror på NST Beror på NST 5 Arbetsspänning AC/DC tillgängligt upp till 500 V ~ upp till 500 V ~ upp till 500 V ~ 6 Märkspänning UAC 250 V (VDE) 277 V (UL) 250 V (VDE) 277 V (UL) 250 V 7 Märkström AC cos ϕ = 1,0 (resistiv last) 10,0 A / ,0 A / ,0 A / ,0 A / ,0 A / ,0 A / Märkström AC cos ϕ = 0,6 enl. IEC ,3 A / ,3 A / ,3 A / Märkström AC cos ϕ = 0,4-0,5 enl. IEC Max. brytström vid 250 V ~ / cos ϕ = 0,4-0,5 11 Reduktionstid < 1 ms < 1 ms < 1 ms 12 Kontaktmotstånd (enl. MIL - Std R5757) < 50 mω < 50 mω < 50 mω 13 Impregnering motstånd med / utan harts * Lämplig Lämplig Lämplig 14 Vibrationssäker vid Hz 100 m/s m/s m/s 2 15 Tryckstabilitet 600 N 600 N 600 N 16 Hög spänning isolering (ej C-versionen) 2 kv 2 kv 3,75 kv 17 Lämplig för predection klass I eller II Lämplig Lämplig Lämplig 18 Standardkabel Pin 0,75 mm 2 / AWG18 0,5 mm 2 / AWG20 19 Diameter (med / utan isolering) Ød (mm) 20 Höjd (med / utan isolering) h (mm) 6,0 6,0 10,0 21 Längd på isolering l (mm) 22 Längd på huset l / b (mm) 17,0 / 11,0 17,0 / 11,0 26,0 / 13,5 23 Längd på Pin och slutning lp (mm) 18,0 24 Skruvlängd 25 Nyckelstorlek 3 Nm 3 Nm 2,5 Nm 26 Tillgängliga godkännanden ** IEC, ENEC, VDE, UL, CSA, CQC IEC, ENEC, VDE, UL, CSA, CQC IEC, ENEC, VDE, UL, CQC * Enligt Thermik test, värden på förfrågan. ** Specificera vilket godkännande ni behöver (enligt krav).

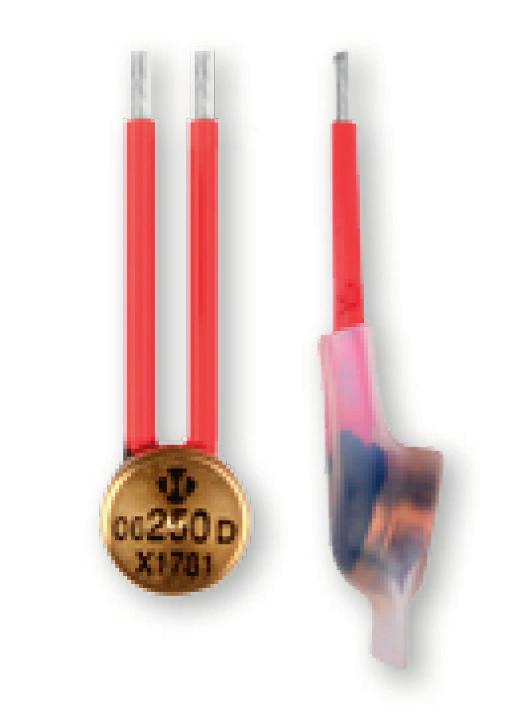

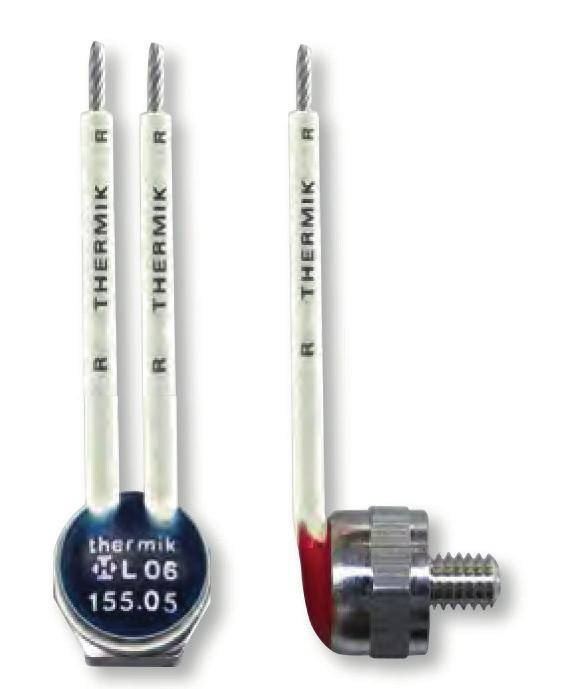

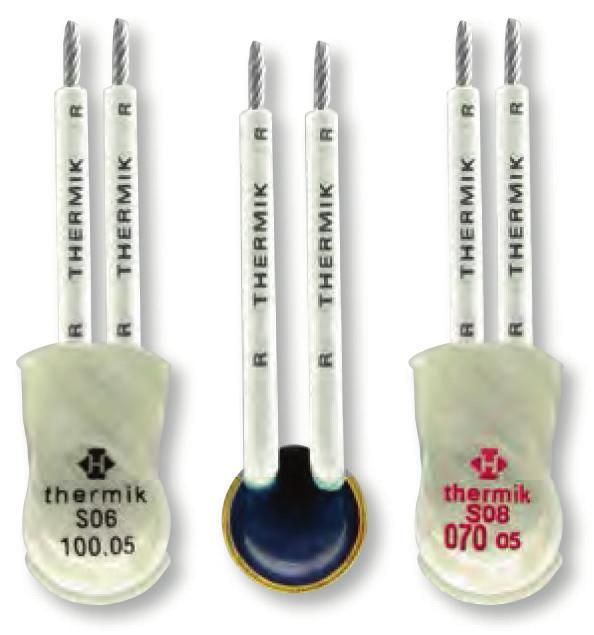

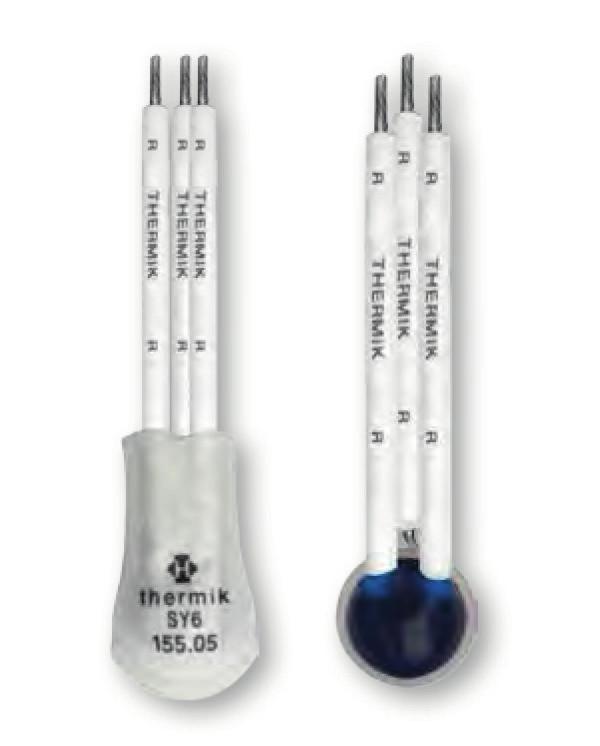

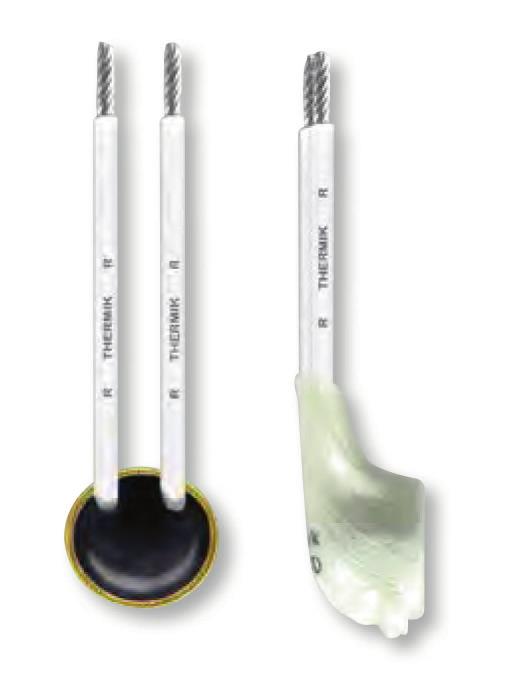

5 195 TERMOKONTAKTER 4 25 A NYHET! Elektrisk självhållande funktion, utan grundisolering, med gängad tapp och anslutningskablar. För engångsbruk, mekanisk återställning, Hög temperaturserie, automatisk återställning, med anslutningskablar. Y-punkt förbindelse för att skydda en trefasmotor. Termosäkring CR6 / SR6 L06 / L08 CQ5 / SQ5 C06 / S06 CY6 / SY6 SR6 SQ5 S06 SY6 CR6 L06 / L08 CQ5 C06 CY6 NC NC / NO NC NC NC 70 o C 180 o C 70 o C 200 o C 70 o C 180 o C 205 o C 250 o C 70 o C 180 o C ± 10 K ± 5 K ± 5 K ± 10 K ± 5 K Beror på NST Beror på NST 125 o C / ± 15 K Beror på NST upp till 250 V ~ upp till 500 V ~ upp till 500 V ~ upp till 500 V ~ upp till 480 V ~ 115 V / 230 V (VDE) 250 V (UL) 250 V (VDE) 277 V (UL) 250 V 250 V 3 X 440 V / 50/60 Hz 25,0 A / ,0 A / ,3 A 10,0 A / ,5 A / ,0 A / ,3 A / ,0 A 6,3 A / ,3 A / ,06,3 A / ,6 A / < 1 ms < 1 ms < 1 ms < 1 ms < 50 mω < 50 mω < 50 mω < 50 mω < 50 mω Lämplig Lämplig Lämplig Lämplig Lämplig 100 m/s m/s m/s m/s m/s N 600 N 100 N 600 N 600 N 2 kv 2 kv 2 kv 2 kv 2 kv Lämplig Lämplig Lämplig Lämplig Lämplig 0,75 mm 2 / AWG18 0,75 mm 2 / AWG18 0,5 mm 2 / AWG20 AWG18 0,5 mm 2 / AWG20 9,8 / 9,3 10,0 11,4 / 11,0 9,8 / 9,3 9,8 / 9,3 7,6 / 7,2 8,0 5,8 / 5,4 7,6 / 7,2 7,6 / 7,2 17,0 19,0 24,0 17,0 M4 x 5,0 mm 10,0 mm / 2 Nm IEC, ENEC, VDE, UL, CSA IEC, ENEC, VDE, UL, CSA, CQC IEC, ENEC, VDE, UL IEC, ENEC, VDE UL, CSA KOMPONENTMATERIAL

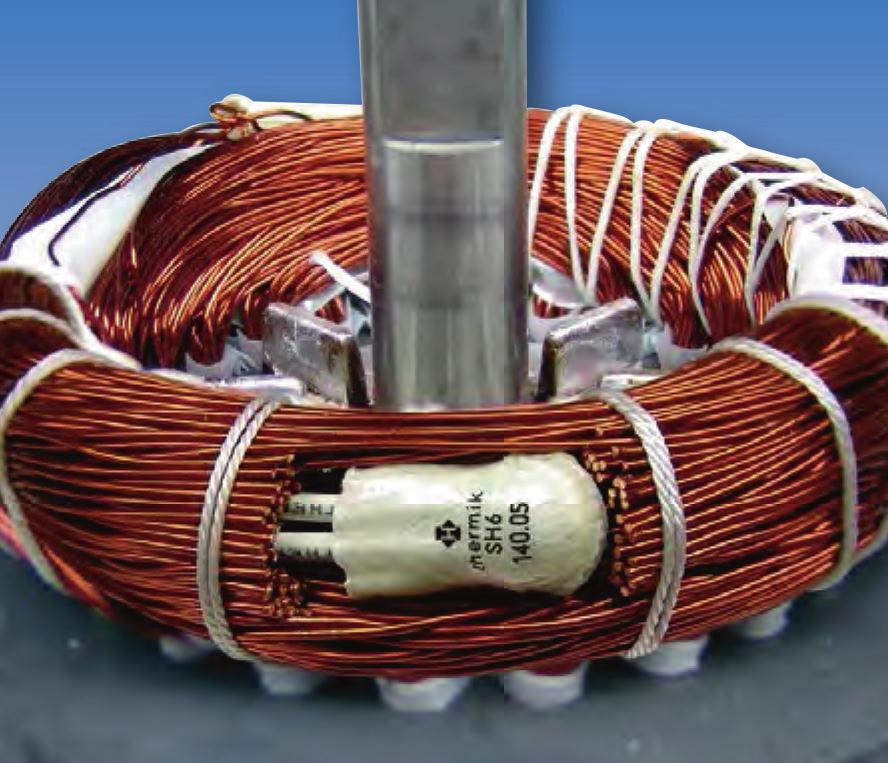

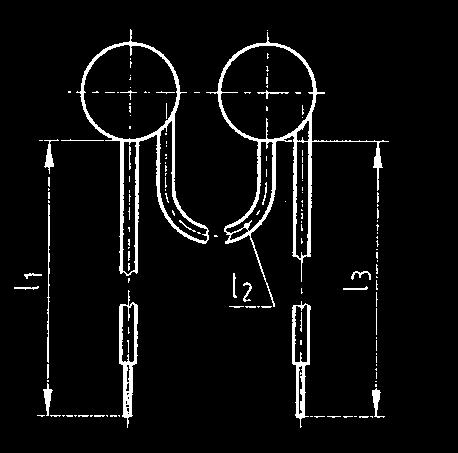

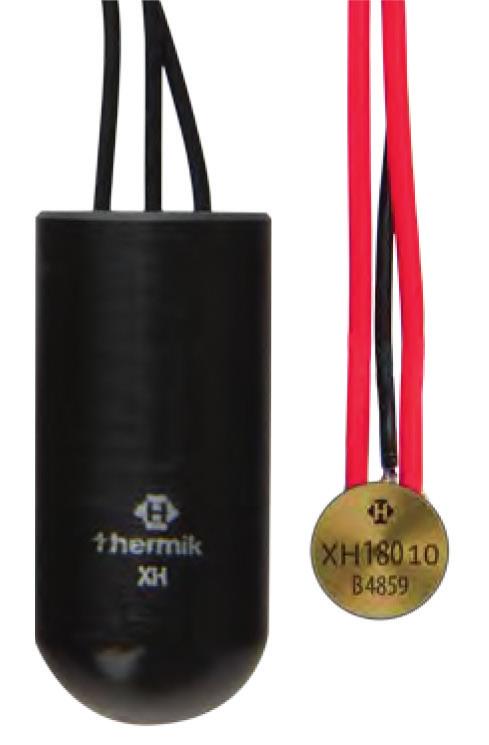

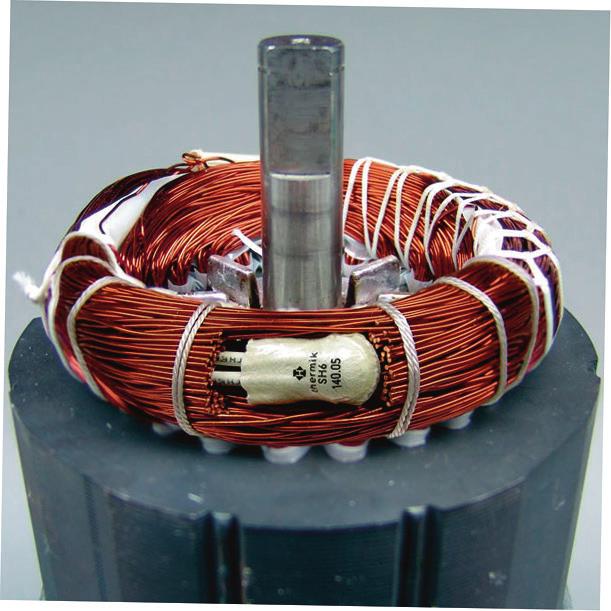

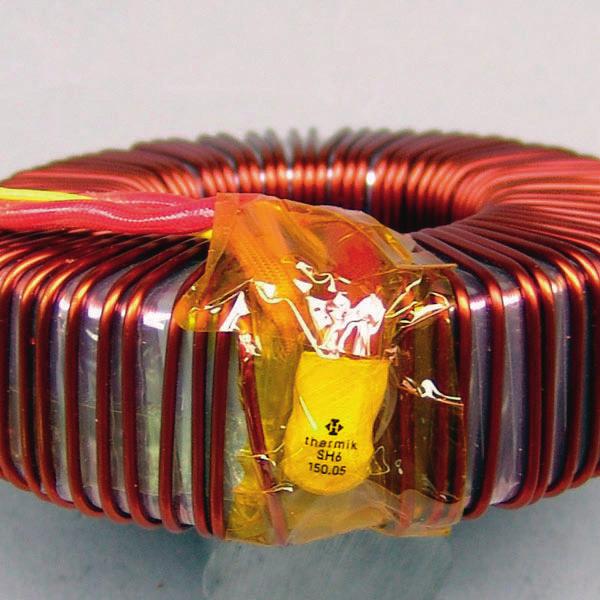

6 196 TERMOKONTAKTER 13,5 75 A Beställningsexempel: S / 0100 NYHET! och version Bryttemp. ( o C) Tolerans (K) Kabellängd (mm) Enkelutförande Dubbelutförande Trippelutförande hög prestanda med anslutningskablar. med gängad tapp och anslutningskablar, lämplig vid högre effekt. Elektrisk självhållande funktion, hög prestanda With automatic arc extinguishment (TRIAC) TYP CH6 / SH6 LH6 CRH / SRH CXH / SXH Med isolering SH6 SRH SXH Utan isolering CH6 LH6 CRH CXH 1 Kontakttyp, normalt stängd / normalt öppen NC NC NC NC 2 Nominell kopplingstemp. (NST) i steg om 5 o C 70 o C 180 o C 70 o C 180 o C 70 o C 180 o C 70 o C 180 o C 3 Standardtolerans ± 5 K ± 5 K ± 10 K ± 10 K / ± 5 K 4 Temperaturområde för återställning under NST Beror på NST Beror på NST Beror på NST Beror på NST 5 Arbetsspänning AC/DC tillgängligt * upp till 500 V ~ upp till 500 V ~ upp till 250 V ~ upp till 250 V ~ 6 Märkspänning UAC 250 V (VDE) 277 V (UL) 250 V (VDE) 277 V (UL) 115/230 V (VDE) 250 V (UL) 230 V 7 Märkström AC cos ϕ = 1,0 (resistiv last) 13,5 A / ,5 A / ,5 A / ,0 A / 2000 * 35,0 A / 2000 * 42,0 A / ,0 A / ,0 A / ,0 A / *** 8 Märkström AC cos ϕ = 0,6 enl. IEC ,0 A / ,0 A / ,0 A / Märkström AC cos ϕ = 0,4-0,5 enl. IEC Max. brytström vid 250 V ~ / cos ϕ = 0,4-0,5 11 Reduktionstid < 1 ms < 1 ms < 1 ms < 10 ms 12 Kontaktmotstånd (enl. MIL - Std R5757) < 50 mω < 50 mω < 50 mω < 50 mω 13 Impregnering motstånd med / utan harts * Lämplig Lämplig Lämplig Lämplig 14 Vibrationssäker vid Hz 100 m/s m/s m/s m/s 2 15 Tryckstabilitet 600 N 600 N 600 N 16 Hög spänning isolering (ej C-versionen) 2 kv 2 kv 2 kv 2 kv 17 Lämplig för predection klass I eller II Lämplig Lämplig Lämplig Lämplig 18 Standardkabel 1,0 mm 2 / AWG18 1,0 mm 2 / AWG18 1,0 mm 2 / AWG18 19 Diameter (med / utan isolering) Ød (mm) 9,8 / 9,3 10,0 9,8 / 9,3 två-parts konstruktion 20 Höjd (med / utan isolering) h (mm) 7,5 / 7,2 8,0 7,6 / 7,2 H6 plus epoxy cylinder 21 Längd på isolering l (mm) 17,0 17,0 15 x Längd på huset l / b (mm) 23 Längd på Pin och slutning lp (mm) 24 Skruvlängd M4 x 5,0 mm 25 Nyckelstorlek 10,0 mm / 2 Nm 26 Tillgängliga godkännanden ** IEC, VDE, UL, cul IEC, VDE, UL, cul IEC, ENEC, VDE, UL, CSA IEC, ENEC, VDE, UL * Enligt Thermik test, värden på förfrågan. ** Specificera vilket godkännande ni behöver (enligt krav). *** Maximalt krav VDE enligt EN 60730: 63 A.

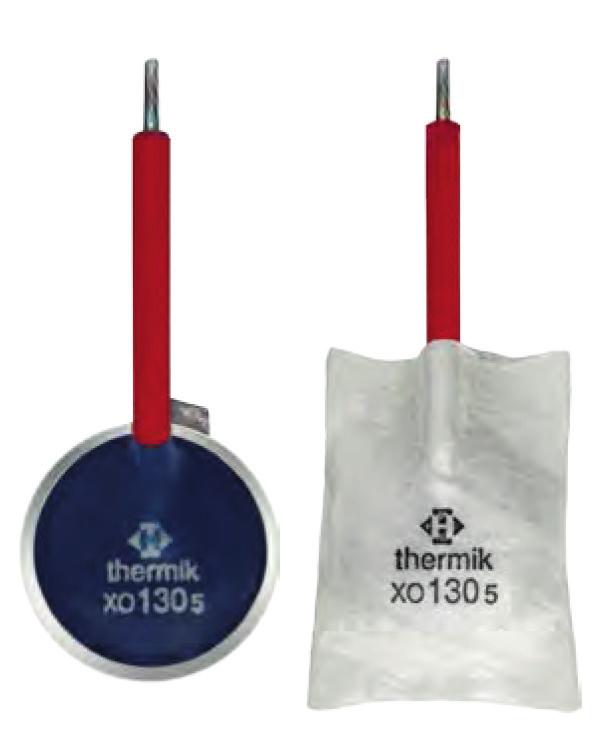

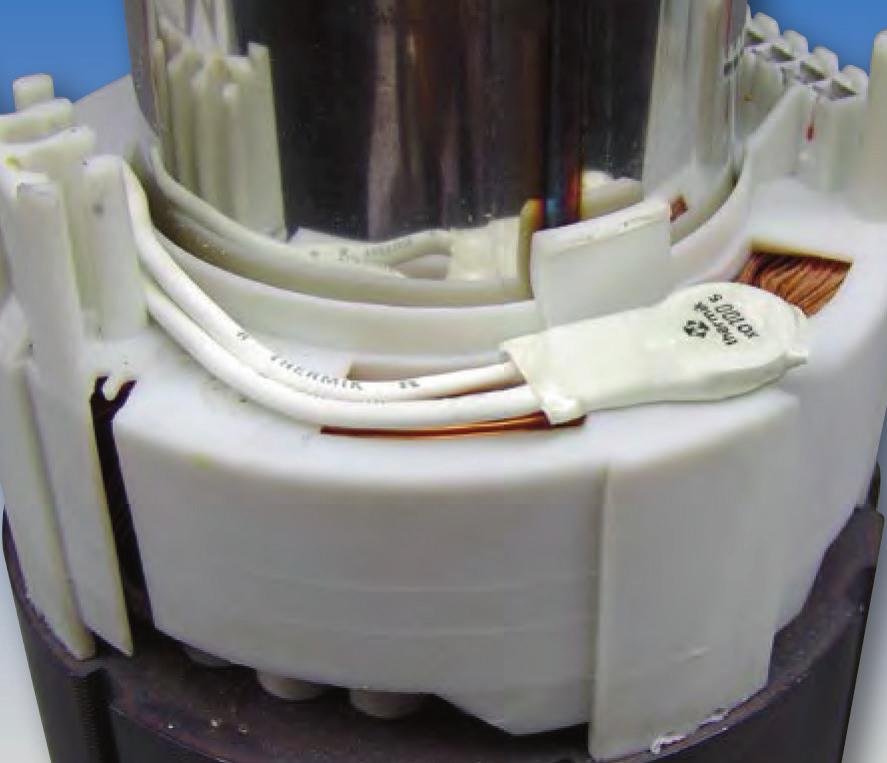

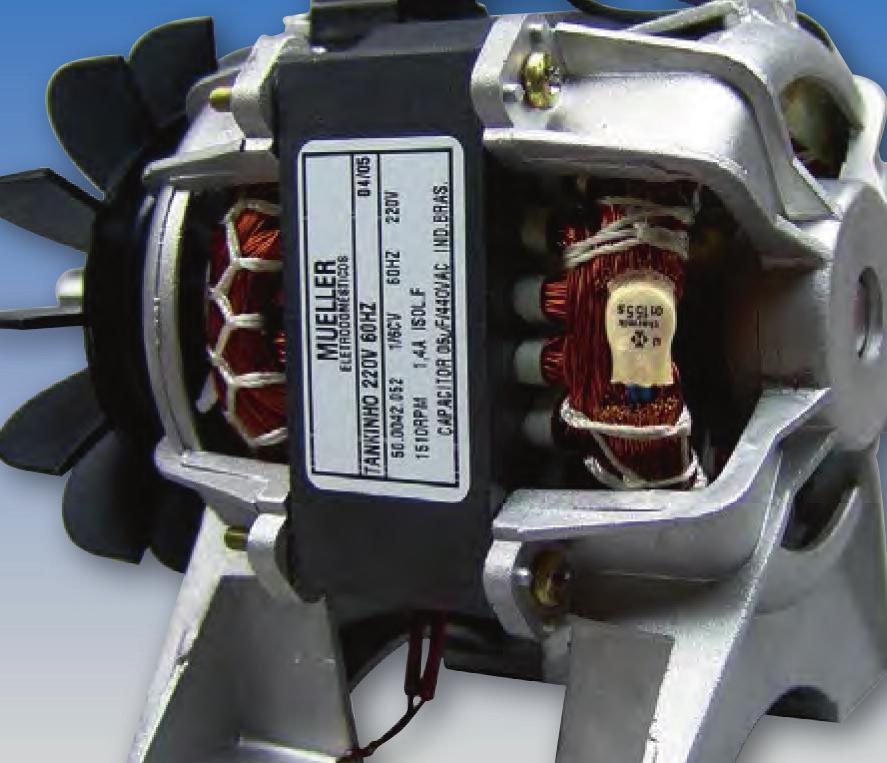

7 197 TERMOKONTAKTER 13,5 75 A NYHET! normalt öppen (NO) automatisk återställning e1, C01, CK1, S01, SK1, CF1, SF1, N01, NK1, L01, LK1, UM1, PM1, CM1, SM1, M1, CZ1, SZ1, F01, B01, C05, S05, L05, C06, S06, CZ6, SZ6, P06, H06, V06, CY6, SY6, F06, L06, CH6, SH6, LH6, CX0, SX0 normalt öppen (NO) elektrisk självhållande funktion CRH, SRH, CR6, SR6, CP1, SP1, CRH, SRH normalt öppen (NO) med TRIAC (automatic arc extinguishment) CXH, SXH normalt sluten (NC) C09, S09, L09, C08, S08, L08, P08, H08, V08, S02, C02, N02, L02 Godkännanden / Licenser VDE CQC enligt EN enligt GB Automatisk återställning för högsta effekt, VDE CQC enligt EN enligt GB CX0 / SX0 SX0 CX0 CB-Rapport ENEC enligt IEC enligt enligt Automatic functionality as per IEC/EN 60730: 2B/2C/2BM/2CM Existing norm appendices for IEC/EN 60730: -1; -2-2; 2-9 B = Micro cutoff C = Micro interruption 2 = Defined manufacturing variation and drift Thermik products correspond to the respectively applicable EU directives/guidelines. KOMPONENTMATERIAL NC 70oC 180oC ± 5 K / ± 10 K Beror på NST upp till 500 V ~ 250 V 25,0 A / ,0 A / ,0 A / 3000 *** 20,0 A / < 1 ms < 5 mω Lämplig 100 m/s2 600 N 2 kv Lämplig 2,0 mm2 / AWG18 17,6 / 17,1 6,3 / 5,9 35,0 IEC, ENEC, VDE, UL

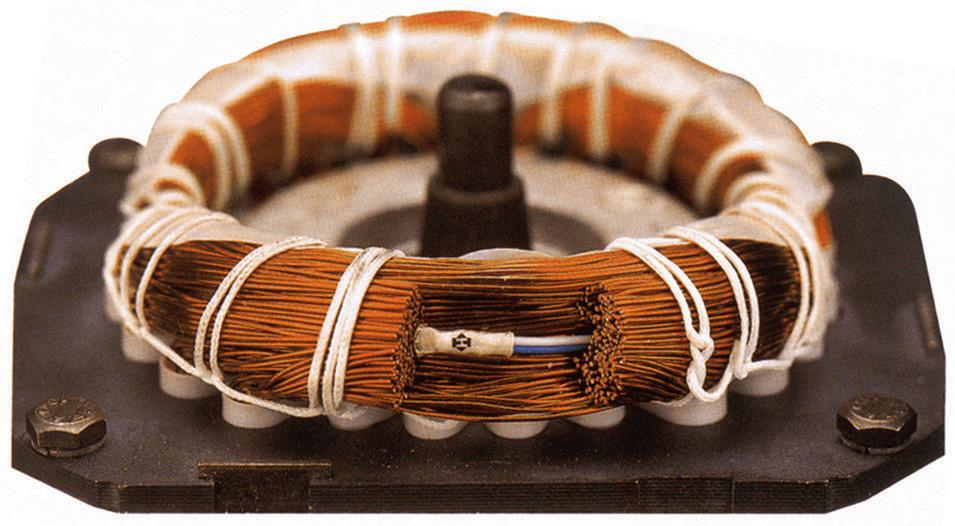

8 198 PTC-TERMISTORER PTC-termistorn Termistorn är tack vare sin storlek mycket temperaturkänslig. Resistansen ökar direkt i området av den nominella svarstemperaturen. Denna signal används t.ex. för att bryta en krets med hjälp av ett termistorrelä. Fördelar är: Litet utförande Snabb reaktionstid vid temperaturökning God mekanisk stabilitet Färgkodning enligt DIN 44081/44082 Diagram över temperatur Resistans enligt DIN 44081/44082 Resistans (Ω) Temperaturområde T REF = 90 o C till 190 o C Vid steg från 10 K och/eller 5 K Parameter per PTC Sensor Resistans Mätspänning Resistans i Temperaturområde 20 till 250 Ω 2,4 V- -20 o C till T REF -20 K Resistans vid T REF -5 K 550 Ω 2,5 V- Resistans vid T REF +5 K 1,300 Ω 2,5 V- Resistans vid T REF +15 K 4,000 Ω 7,5 V-pulserande Isolationsspänning Ueff = 2,5 kv -20 o C TREF - 20 K TREF - 5 K Temperatur TREF + 15 K TREF + 5 K Rätt till ändringar förbehålles. Senaste uppdateringar, se vår hemsida. THERMIK STANDARDPROGRAM SNM STM LTM SKM Isolation Mylar-Nomex Isolation Teflon Isolation Isolation Kynar Rek. spänning 2,5-7,5 V DC Rek. spänning 2,5-7,5 V DC Rek. spänning 2,5-7,5 V DC Rek. spänning 2,5-24 V DC Max 30 V DC Max 30 V DC Max 30 V DC Max 30 V DC Längd (mm) 12,0 Diameter (mm) 3,0 Längd (mm) 12,0 Diameter (mm) 3,0 Längd (mm) 12,0 Diameter (mm) 10 / M4 Längd (mm) 12,0 Diameter (mm) 3,0 FÄRGKODNING enligt DIN 44081/ vit vit vit grön röd blå brun blå grå röd blå röd vit vit svart blå blå blå vit vit svart grå brun vit grön röd grå brun grön grå grön blå brun blå svart svart svart röd brun grön röd brun

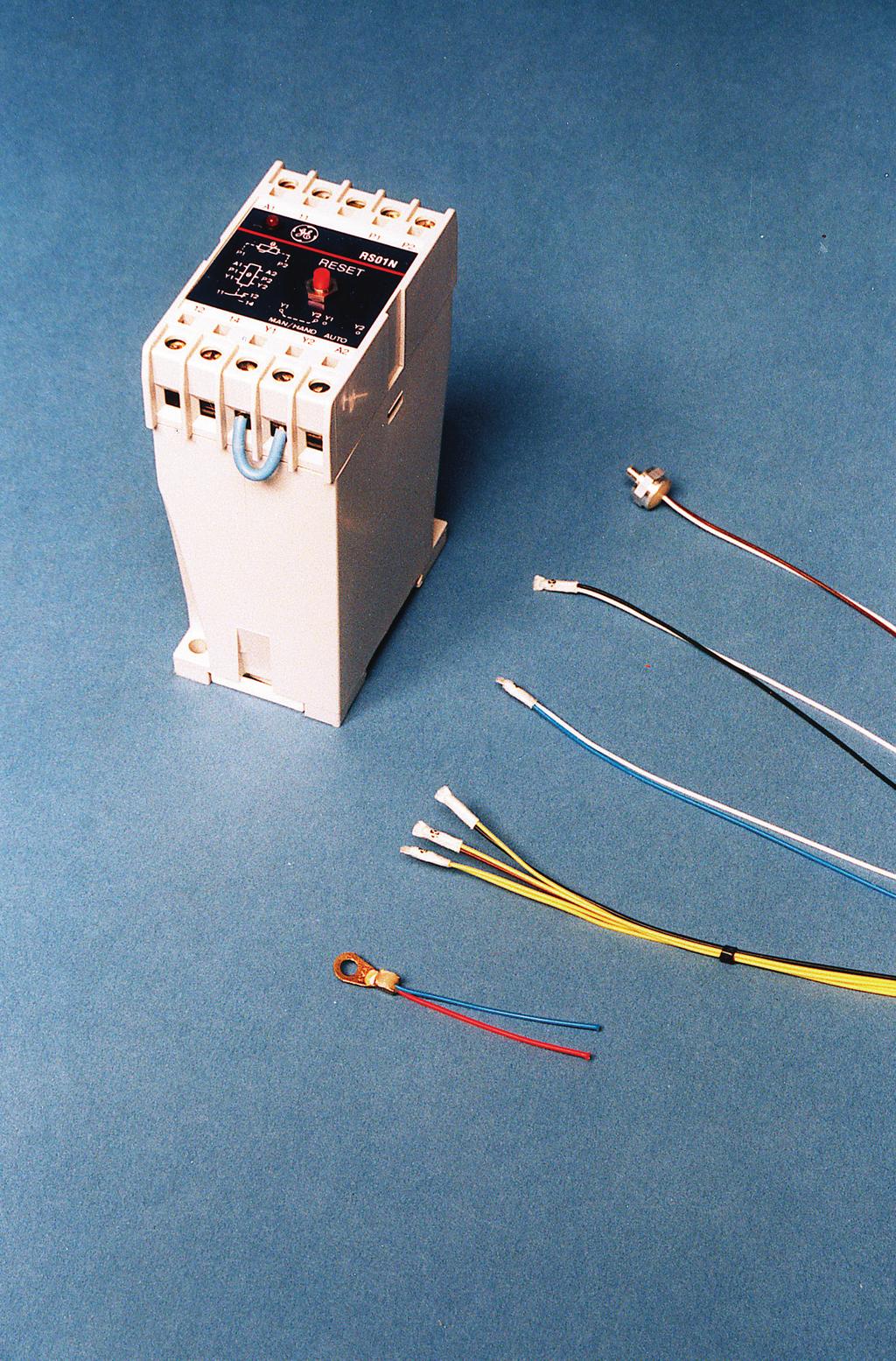

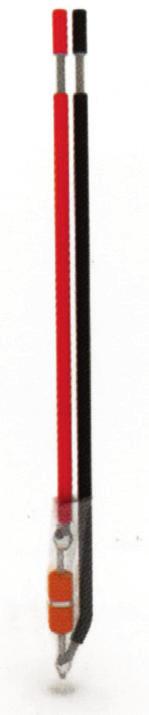

9 199 TEMPERATURSENSOR KTY KTY-sensorns syfte är att mäta och övervaka kritiska temperaturer i elmaskiner eller på ytor. Sensorn kan användas överallt i tuffa industriella applikationer där exakta mätningar med en kostnadseffektiv sensor krävs. Funktionsprincip KTY-sensorn är ett temperaturberoende konstruerat element. KTY-sensorns motstånd ökar med en ökande temperatur och kurvan är nästan linjär inom mätområdet. Våra KTY-givare kan användas för en mängd olika applikationer, t.ex. elmotorer, transformatorer och värmesystem. Silikontemperaturgivaren har en rad viktiga egenskaper. Kisel behåller sin form och har en lång livslängd vilket gör KTY n extremt tillförlitlig, sensorn är också inkapslad i ett glaselement och är därför hermetiskt förseglat. På grund av dess utmärkta precision och höga tillförlitlighet är den mycket lämplig att använda inom industrin och fordonssektorn. KTY-sensorn har över hela temperaturområdet en nästan linjär temperaturkoefficient. Där olika temperaturer ger olika motstånd som KTY n analyserar med extern elektronik. Temperatursensor KTY-K KTY-T KTY-E KTY-L 1. Isoleringsmaterial Kynar Teflon Epoxy 2. Nominell svarstemperatur o C o C o C o C 3. Kontinuerlig sensorström i fri luft 25 o C / max. 10mA 25 o C / max. 10mA 25 o C / max. 10mA 25 o C / max. 10mA 4. Högspänningsisolering 2,5 kv 2,5 kv 1450 V 2,5 kv 5. Längd på isolering Ø mm 18 mm 18 mm 18 mm 10 mm 6. Diameter / Höjd 3 mm 3 mm 3 mm ca. 12 mm 7. Höjd / Skruv längd 3 mm 3 mm 3 mm M4 / 5 mm KOMPONENTMATERIAL

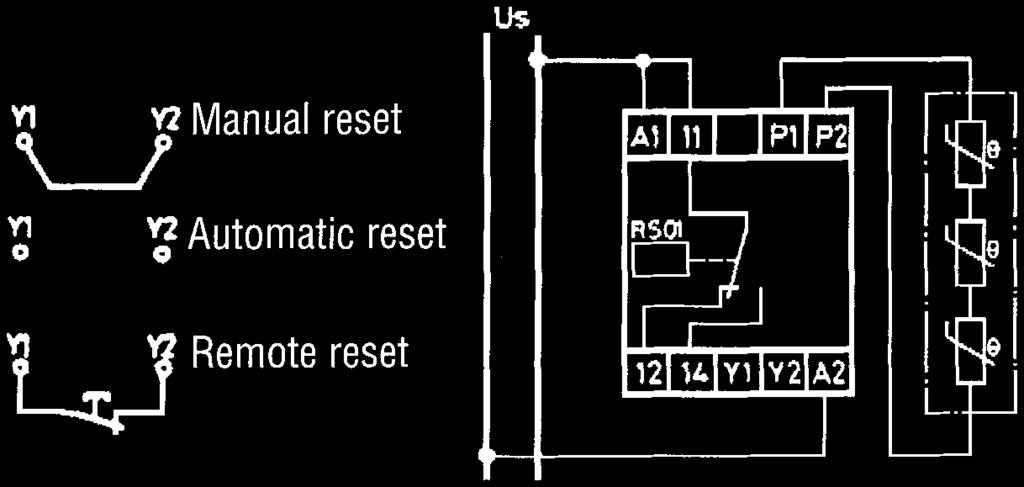

10 200 TERMOKONTAKTER OCH PTC-TERMISTORER Beställningsexempel: PRISLISTA TERMOKONTAKTER Temperatur Pris/st S C S oC S oC S01 trilling oC S oC S oC S oC S06 trilling oC o 76: 53: 77: L4 Kabe llängd L3 Kabe llängd Kabe llängd L2 L1 Kabe llängd (±K) ans Toler Brytte mp. o ( C) Versio n S / 0100 / 0100 / 0600 Enkelutförande Trippelutförande Dubbelutförande PRISLISTA PTC-TERMISTORER Pris/st SNM enkel SNM trilling 45: 99: Förfrågan 85: 67: 90: Hur man beställer STM DK Förfrågan S Krympisolation L AL-hylsa med M4-skruv l1 Krympisolation T Teflon, N Nomex l2 l3 l4 l1 till l4 indikerar kundanpassad längd i mm (K) M Miniatyrtermistor Om man önskar standardlängd behöver man ej specificera l1 till l4 Temperatur E Enkel Termistor Z Dubbel D Trippel S Standard längd K Kundanpassad längd Enkel termistor med Nomex-Mylar krymphylsa. Trippelutförande med Nomex-Mylar krymphylsa. Gällande valuta- och materialpristillägg tillkommer på dessa priser. Rätt till ändringar förbehålles. Senaste uppdateringar, se vår hemsida. TERMISTORRELÄ RS 01N FABRIKAT GE Till detta termistorrelä kan anslutas upp till 6 termistorer kopplade till P1 och P2. Det skyddar mot för hög temperatur i motorlindningar, transformatorer etc. där dessa PTC-termistorer är installerade. Reläet löser ut när resistansen på termistorn överstiger 2500 ohm och kan ej återställas förrän resistansen är lägre än 1500 ohm. Manöverströmmen ansluts till A1 och A2. Om denna bryts, löser reläet ut och förhindrar alla möjligheter för motorn att vara oskyddad. I detta fall är återställningen av reläet automatiskt. Om reläet däremot löser ut p.g.a. för hög värme kan återställningen ske antingen automatiskt, manuellt eller via fjärrmanövrering. Vid 25oC måste kretsen för termistorn ligga inom området ohm. Skyddsklass: IP40 Standardspänning: V Frekvens: 5060 Hz Montering: För skruvfastsättning eller på dinskena TERMISTOR RELÄ RS 01N EN Matningsspänning Artikelnummer 230 V Pris/st 995:
