1 forum Sapa Byggsystem nr 1 årgång

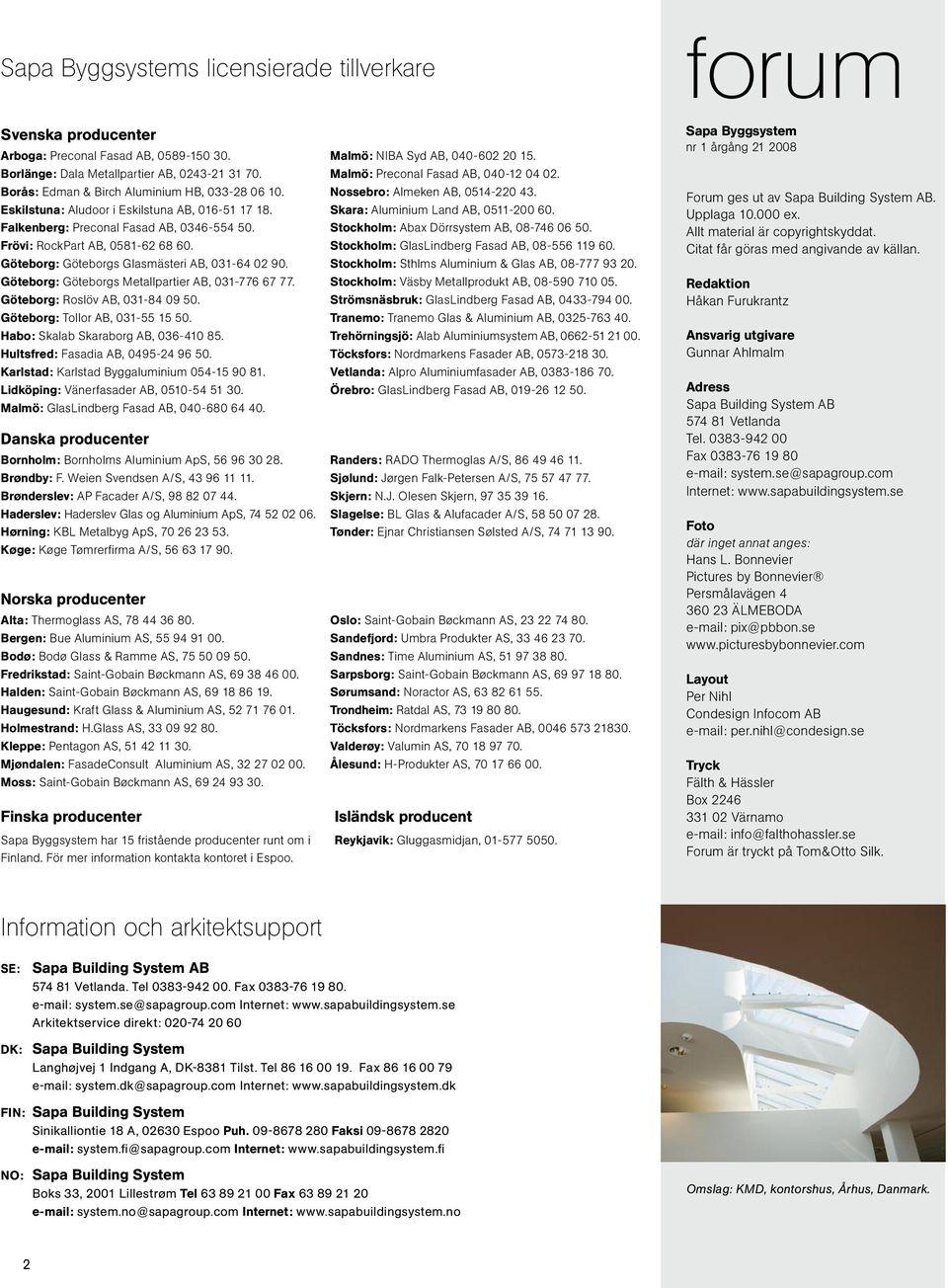

2 Sapa Byggsystems licensierade tillverkare forum Svenska producenter Arboga: Preconal Fasad AB, Borlänge: Dala Metallpartier AB, Borås: Edman & Birch Aluminium HB, Eskilstuna: Aludoor i Eskilstuna AB, Falkenberg: Preconal Fasad AB, Frövi: RockPart AB, Göteborg: Göteborgs Glasmästeri AB, Göteborg: Göteborgs Metallpartier AB, Göteborg: Roslöv AB, Göteborg: Tollor AB, Habo: Skalab Skaraborg AB, Hultsfred: Fasadia AB, Karlstad: Karlstad Byggaluminium Lidköping: Vänerfasader AB, Malmö: GlasLindberg Fasad AB, Danska producenter Bornholm: Bornholms Aluminium ApS, Brøndby: F. Weien Svendsen A/S, Brønderslev: AP Facader A/S, Haderslev: Haderslev Glas og Aluminium ApS, Hørning: KBL Metalbyg ApS, Køge: Køge Tømrerfirma A/S, Norska producenter Alta: Thermoglass AS, Bergen: Bue Aluminium AS, Bodø: Bodø Glass & Ramme AS, Fredrikstad: Saint-Gobain Bøckmann AS, Halden: Saint-Gobain Bøckmann AS, Haugesund: Kraft Glass & Aluminium AS, Holmestrand: H.Glass AS, Kleppe: Pentagon AS, Mjøndalen: FasadeConsult Aluminium AS, Moss: Saint-Gobain Bøckmann AS, Finska producenter Sapa Byggsystem har 15 fristående producenter runt om i Finland. För mer information kontakta kontoret i Espoo. Malmö: NIBA Syd AB, Malmö: Preconal Fasad AB, Nossebro: Almeken AB, Skara: Aluminium Land AB, Stockholm: Abax Dörrsystem AB, Stockholm: GlasLindberg Fasad AB, Stockholm: Sthlms Aluminium & Glas AB, Stockholm: Väsby Metallprodukt AB, Strömsnäsbruk: GlasLindberg Fasad AB, Tranemo: Tranemo Glas & Aluminium AB, Trehörningsjö: Alab Aluminiumsystem AB, Töcksfors: Nordmarkens Fasader AB, Vetlanda: Alpro Aluminiumfasader AB, Örebro: GlasLindberg Fasad AB, Randers: RADO Thermoglas A/S, Sjølund: Jørgen Falk-Petersen A/S, Skjern: N.J. Olesen Skjern, Slagelse: BL Glas & Alufacader A/S, Tønder: Ejnar Christiansen Sølsted A/S, Oslo: Saint-Gobain Bøckmann AS, Sandefjord: Umbra Produkter AS, Sandnes: Time Aluminium AS, Sarpsborg: Saint-Gobain Bøckmann AS, Sørumsand: Noractor AS, Trondheim: Ratdal AS, Töcksfors: Nordmarkens Fasader AB, Valderøy: Valumin AS, Ålesund: H-Produkter AS, Isländsk producent Reykjavik: Gluggasmidjan, Sapa Byggsystem nr 1 årgång Forum ges ut av Sapa Building System AB. Upplaga ex. Allt material är copyrightskyddat. Citat får göras med angivande av källan. Redaktion Håkan Furukrantz Ansvarig utgivare Gunnar Ahlmalm Adress Sapa Building System AB Vetlanda Tel Fax system.se@sapagroup.com Internet: Foto där inget annat anges: Hans L. Bonnevier Pictures by Bonnevier Persmålavägen ÄLMEBODA pix@pbbon.se Layout Per Nihl Condesign Infocom AB per.nihl@condesign.se Tryck Fälth & Hässler Box Värnamo info@falthohassler.se Forum är tryckt på Tom&Otto Silk. Information och arkitektsupport SE: Sapa Building System AB Vetlanda. Tel Fax system.se@sapagroup.com Internet: Arkitektservice direkt: DK: Sapa Building System Langhøjvej 1 Indgang A, DK-8381 Tilst. Tel Fax system.dk@sapagroup.com Internet: FIN: Sapa Building System Sinikalliontie 18 A, Espoo Puh Faksi system.fi@sapagroup.com Internet: NO: Sapa Building System Boks 33, 2001 Lillestrøm Tel Fax system.no@sapagroup.com Internet: Omslag: KMD, kontorshus, Århus, Danmark. Forum Sapa Byggsystem

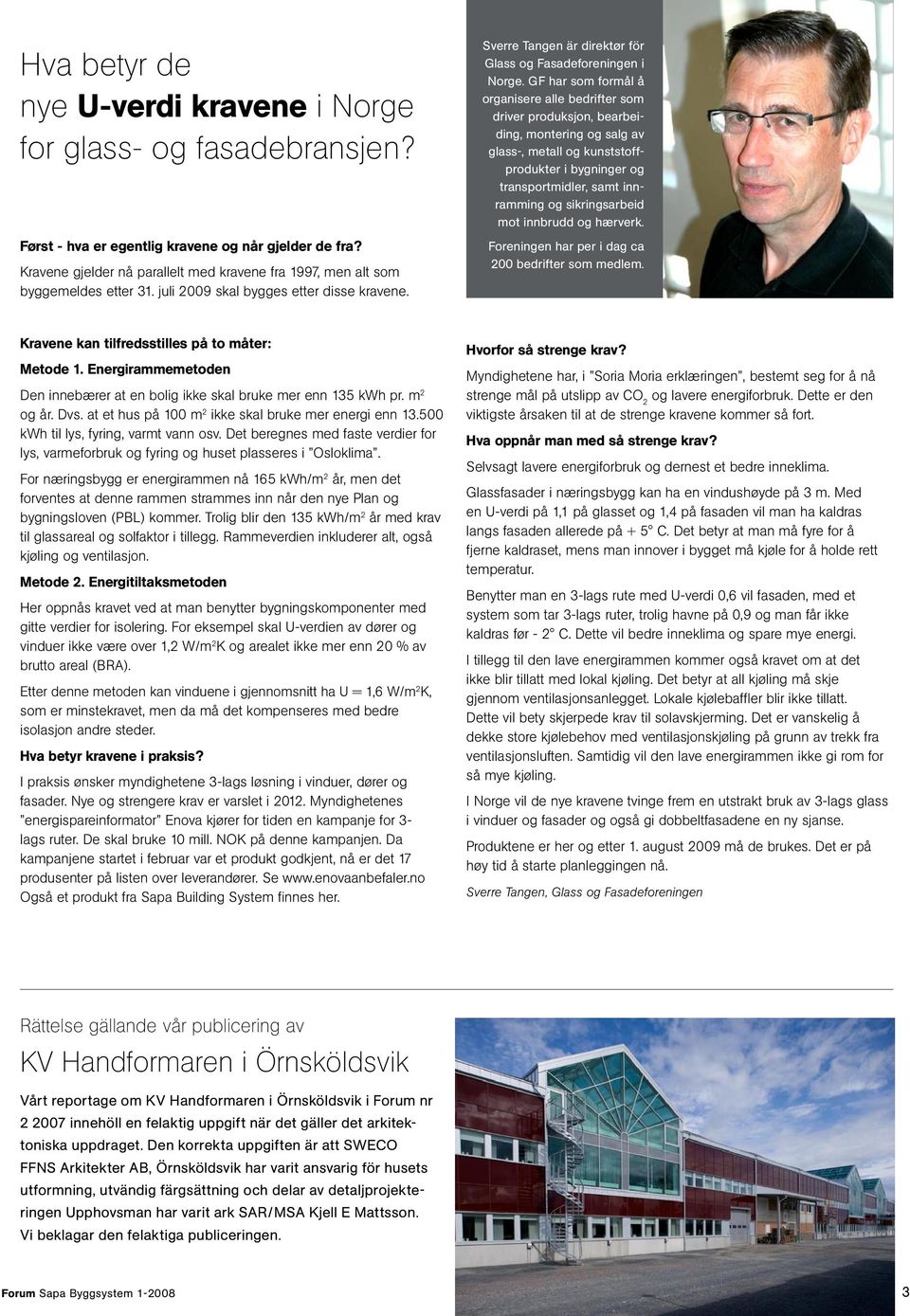

3 Hva betyr de nye U-verdi kravene i Norge for glass- og fasadebransjen? Først - hva er egentlig kravene og når gjelder de fra? Kravene gjelder nå parallelt med kravene fra 1997, men alt som byggemeldes etter 31. juli 2009 skal bygges etter disse kravene. Sverre Tangen är direktør för Glass og Fasadeforeningen i Norge. GF har som formål å organisere alle bedrifter som driver produksjon, bearbeiding, montering og salg av glass-, metall og kunststoffprodukter i bygninger og transportmidler, samt innramming og sikringsarbeid mot innbrudd og hærverk. Foreningen har per i dag ca 200 bedrifter som medlem. Kravene kan tilfredsstilles på to måter: Metode 1. Energirammemetoden Den innebærer at en bolig ikke skal bruke mer enn 135 kwh pr. m 2 og år. Dvs. at et hus på 100 m 2 ikke skal bruke mer energi enn kwh til lys, fyring, varmt vann osv. Det beregnes med faste verdier for lys, varmeforbruk og fyring og huset plasseres i Osloklima. For næringsbygg er energirammen nå 165 kwh/m 2 år, men det forventes at denne rammen strammes inn når den nye Plan og bygningsloven (PBL) kommer. Trolig blir den 135 kwh/m 2 år med krav til glassareal og solfaktor i tillegg. Rammeverdien inkluderer alt, også kjøling og ventilasjon. Metode 2. Energitiltaksmetoden Her oppnås kravet ved at man benytter bygningskomponenter med gitte verdier for isolering. For eksempel skal U-verdien av dører og vinduer ikke være over 1,2 W/m 2 K og arealet ikke mer enn 20 % av brutto areal (BRA). Etter denne metoden kan vinduene i gjennomsnitt ha U = 1,6 W/m 2 K, som er minstekravet, men da må det kompenseres med bedre isolasjon andre steder. Hva betyr kravene i praksis? I praksis ønsker myndighetene 3-lags løsning i vinduer, dører og fasader. Nye og strengere krav er varslet i Myndighetenes energispareinformator Enova kjører for tiden en kampanje for 3- lags ruter. De skal bruke 10 mill. NOK på denne kampanjen. Da kampanjene startet i februar var et produkt godkjent, nå er det 17 produsenter på listen over leverandører. Se Også et produkt fra Sapa Building System finnes her. Hvorfor så strenge krav? Myndighetene har, i Soria Moria erklæringen, bestemt seg for å nå strenge mål på utslipp av CO 2 og lavere energiforbruk. Dette er den viktigste årsaken til at de strenge kravene kommer så fort. Hva oppnår man med så strenge krav? Selvsagt lavere energiforbruk og dernest et bedre inneklima. Glassfasader i næringsbygg kan ha en vindushøyde på 3 m. Med en U-verdi på 1,1 på glasset og 1,4 på fasaden vil man ha kaldras langs fasaden allerede på + 5 C. Det betyr at man må fyre for å fjerne kaldraset, mens man innover i bygget må kjøle for å holde rett temperatur. Benytter man en 3-lags rute med U-verdi 0,6 vil fasaden, med et system som tar 3-lags ruter, trolig havne på 0,9 og man får ikke kaldras før - 2 C. Dette vil bedre inneklima og spare mye energi. I tillegg til den lave energirammen kommer også kravet om at det ikke blir tillatt med lokal kjøling. Det betyr at all kjøling må skje gjennom ventilasjonsanlegget. Lokale kjølebaffler blir ikke tillatt. Dette vil bety skjerpede krav til solavskjerming. Det er vanskelig å dekke store kjølebehov med ventilasjonskjøling på grunn av trekk fra ventilasjonsluften. Samtidig vil den lave energirammen ikke gi rom for så mye kjøling. I Norge vil de nye kravene tvinge frem en utstrakt bruk av 3-lags glass i vinduer og fasader og også gi dobbeltfasadene en ny sjanse. Produktene er her og etter 1. august 2009 må de brukes. Det er på høy tid å starte planleggingen nå. Sverre Tangen, Glass og Fasadeforeningen Rättelse gällande vår publicering av KV Handformaren i Örnsköldsvik Vårt reportage om KV Handformaren i Örnsköldsvik i Forum nr innehöll en felaktig uppgift när det gäller det arkitektoniska uppdraget. Den korrekta uppgiften är att SWECO FFNS Arkitekter AB, Örnsköldsvik har varit ansvarig för husets utformning, utvändig färgsättning och delar av detaljprojekteringen Upphovsman har varit ark SAR/MSA Kjell E Mattsson. Vi beklagar den felaktiga publiceringen. Forum Sapa Byggsystem

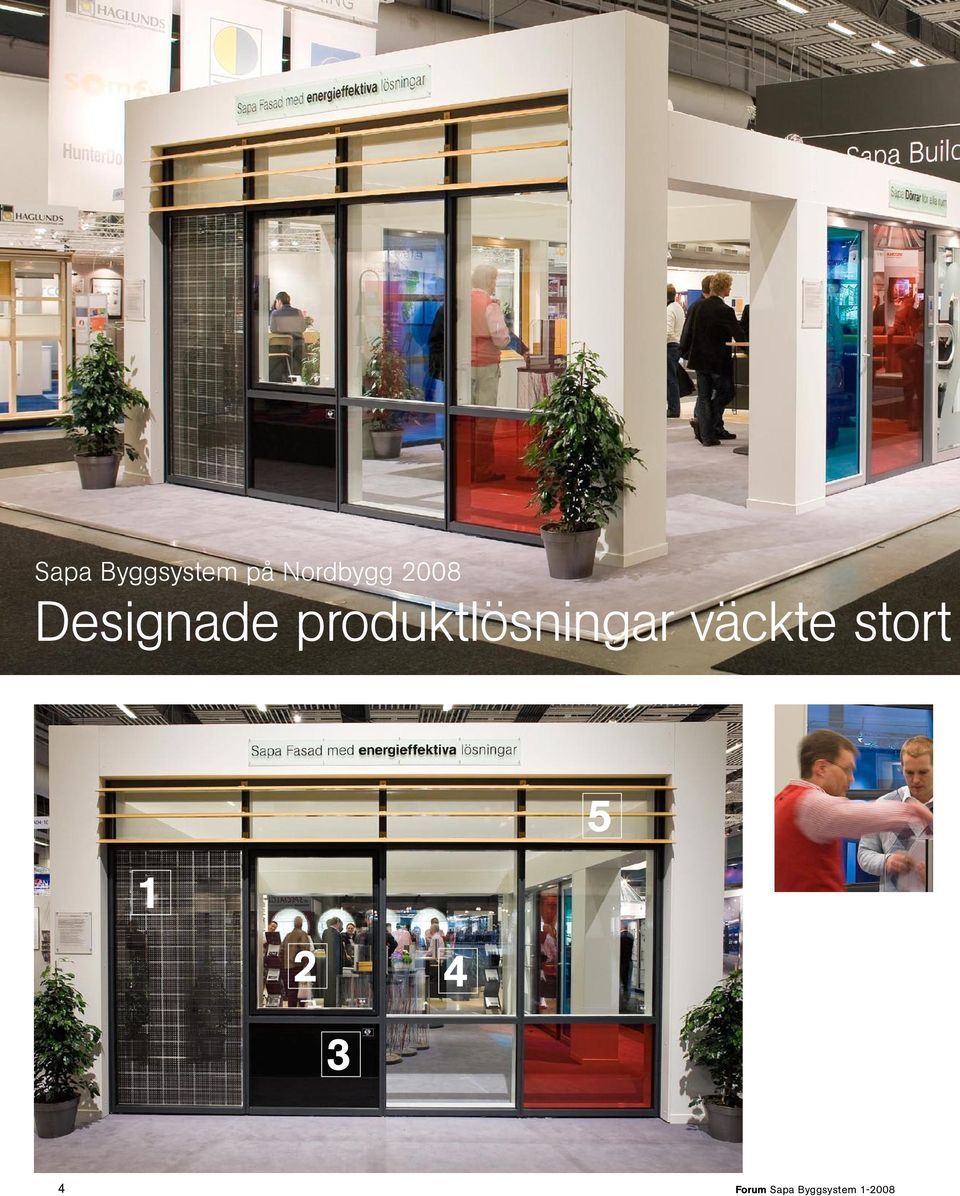

4 Sapa Byggsystem på Nordbygg 2008 Designade produktlösningar väckte stort Forum Sapa Byggsystem

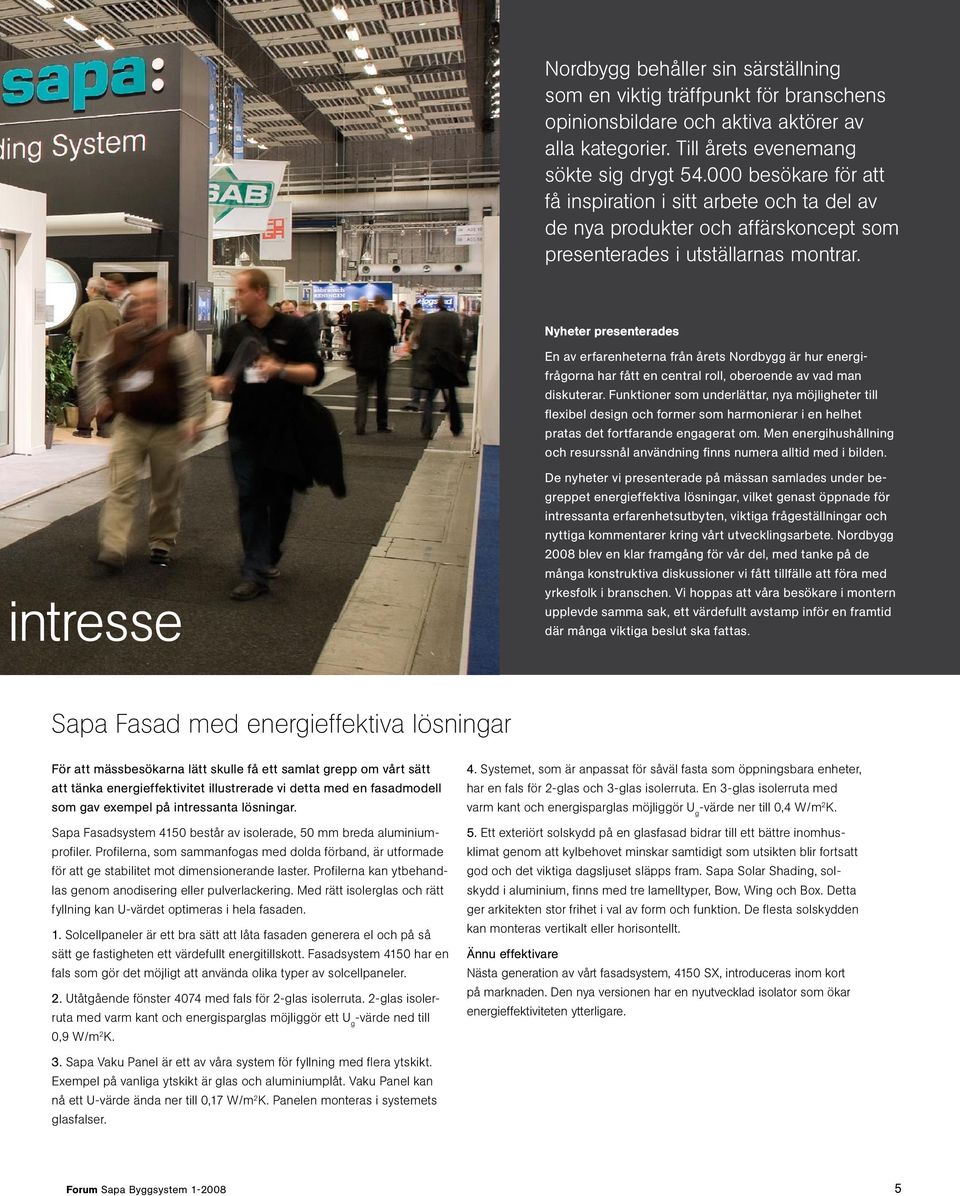

5 Nordbygg behåller sin särställning som en viktig träffpunkt för branschens opinionsbildare och aktiva aktörer av alla kategorier. Till årets evenemang sökte sig drygt besökare för att få inspiration i sitt arbete och ta del av de nya produkter och affärskoncept som presenterades i utställarnas montrar. Nyheter presenterades En av erfarenheterna från årets Nordbygg är hur energifrågorna har fått en central roll, oberoende av vad man diskuterar. Funktioner som underlättar, nya möjligheter till flexibel design och former som harmonierar i en helhet pratas det fortfarande engagerat om. Men energihushållning och resurssnål användning finns numera alltid med i bilden. intresse De nyheter vi presenterade på mässan samlades under begreppet energieffektiva lösningar, vilket genast öppnade för intressanta erfarenhetsutbyten, viktiga frågeställningar och nyttiga kommentarer kring vårt utvecklingsarbete. Nordbygg 2008 blev en klar framgång för vår del, med tanke på de många konstruktiva diskussioner vi fått tillfälle att föra med yrkesfolk i branschen. Vi hoppas att våra besökare i montern upplevde samma sak, ett värdefullt avstamp inför en framtid där många viktiga beslut ska fattas. Sapa Fasad med energieffektiva lösningar För att mässbesökarna lätt skulle få ett samlat grepp om vårt sätt att tänka energieffektivitet illustrerade vi detta med en fasadmodell som gav exempel på intressanta lösningar. Sapa Fasadsystem 4150 består av isolerade, 50 mm breda aluminiumprofiler. Profilerna, som sammanfogas med dolda förband, är utformade för att ge stabilitet mot dimensionerande laster. Profilerna kan ytbehandlas genom anodisering eller pulverlackering. Med rätt isolerglas och rätt fyllning kan U-värdet optimeras i hela fasaden. 1. Solcellpaneler är ett bra sätt att låta fasaden generera el och på så sätt ge fastigheten ett värdefullt energitillskott. Fasadsystem 4150 har en fals som gör det möjligt att använda olika typer av solcellpaneler. 2. Utåtgående fönster 4074 med fals för 2-glas isolerruta. 2-glas isolerruta med varm kant och energisparglas möjliggör ett U g -värde ned till 0,9 W/m 2 K. 4. Systemet, som är anpassat för såväl fasta som öppningsbara enheter, har en fals för 2-glas och 3-glas isolerruta. En 3-glas isolerruta med varm kant och energisparglas möjliggör U g -värde ner till 0,4 W/m 2 K. 5. Ett exteriört solskydd på en glasfasad bidrar till ett bättre inomhusklimat genom att kylbehovet minskar samtidigt som utsikten blir fortsatt god och det viktiga dagsljuset släpps fram. Sapa Solar Shading, solskydd i aluminium, finns med tre lamelltyper, Bow, Wing och Box. Detta ger arkitekten stor frihet i val av form och funktion. De flesta solskydden kan monteras vertikalt eller horisontellt. Ännu effektivare Nästa generation av vårt fasadsystem, 4150 SX, introduceras inom kort på marknaden. Den nya versionen har en nyutvecklad isolator som ökar energieffektiviteten ytterligare. 3. Sapa Vaku Panel är ett av våra system för fyllning med flera ytskikt. Exempel på vanliga ytskikt är glas och aluminiumplåt. Vaku Panel kan nå ett U-värde ända ner till 0,17 W/m 2 K. Panelen monteras i systemets glasfalser. Forum Sapa Byggsystem

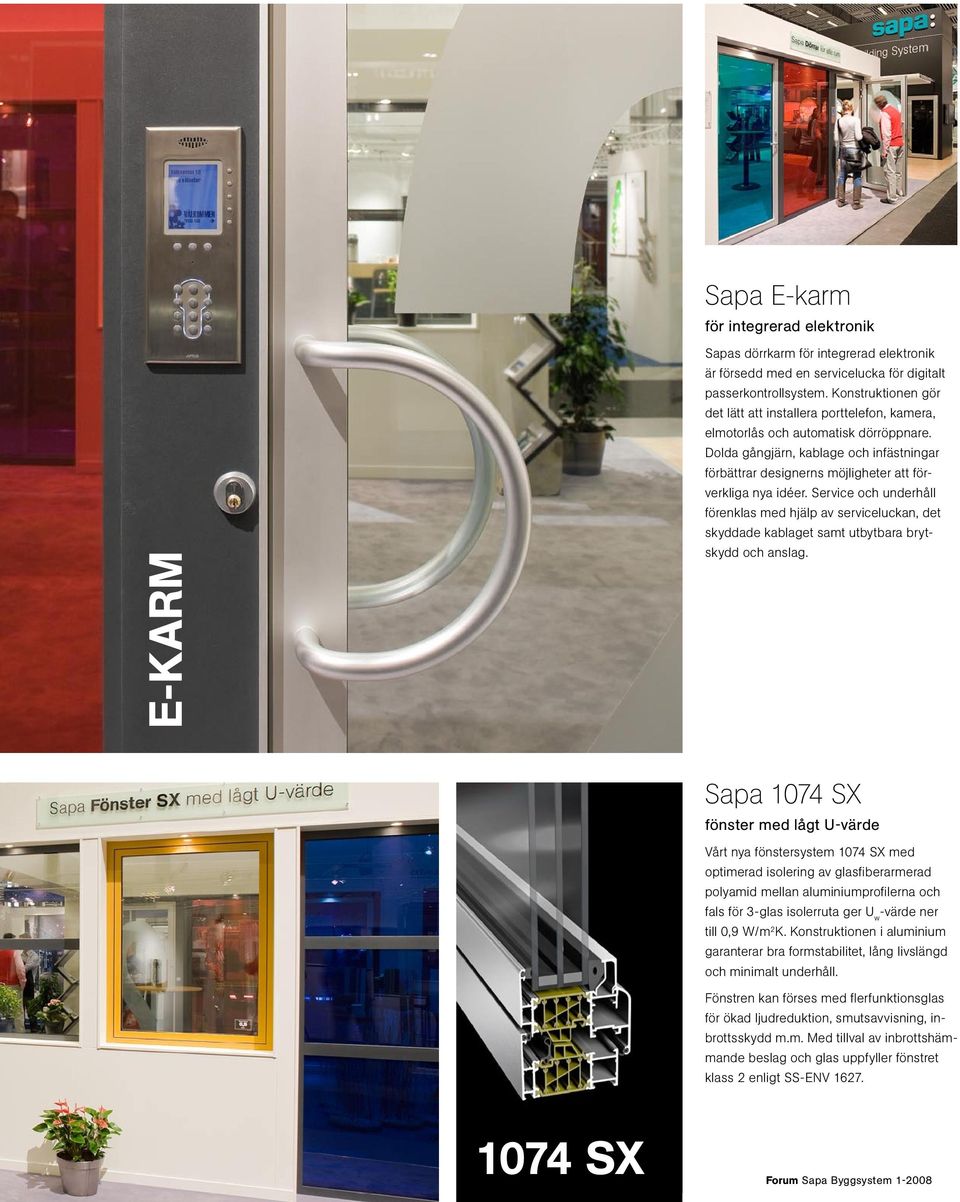

6 Sapa E-karm för integrerad elektronik E-KARM Sapas dörrkarm för integrerad elektronik är försedd med en servicelucka för digitalt passerkontrollsystem. Konstruktionen gör det lätt att installera porttelefon, kamera, elmotorlås och automatisk dörröppnare. Dolda gångjärn, kablage och infästningar förbättrar designerns möjligheter att förverkliga nya idéer. Service och underhåll förenklas med hjälp av serviceluckan, det skyddade kablaget samt utbytbara brytskydd och anslag. Sapa 1074 SX fönster med lågt U-värde Vårt nya fönstersystem 1074 SX med optimerad isolering av glasfiberarmerad polyamid mellan aluminiumprofilerna och fals för 3-glas isolerruta ger U w -värde ner till 0,9 W/m 2 K. Konstruktionen i aluminium garanterar bra formstabilitet, lång livslängd och minimalt underhåll. Fönstren kan förses med flerfunktionsglas för ökad ljudreduktion, smutsavvisning, inbrottsskydd m.m. Med tillval av inbrottshämmande beslag och glas uppfyller fönstret klass 2 enligt SS-ENV SX 6 Forum Sapa Byggsystem

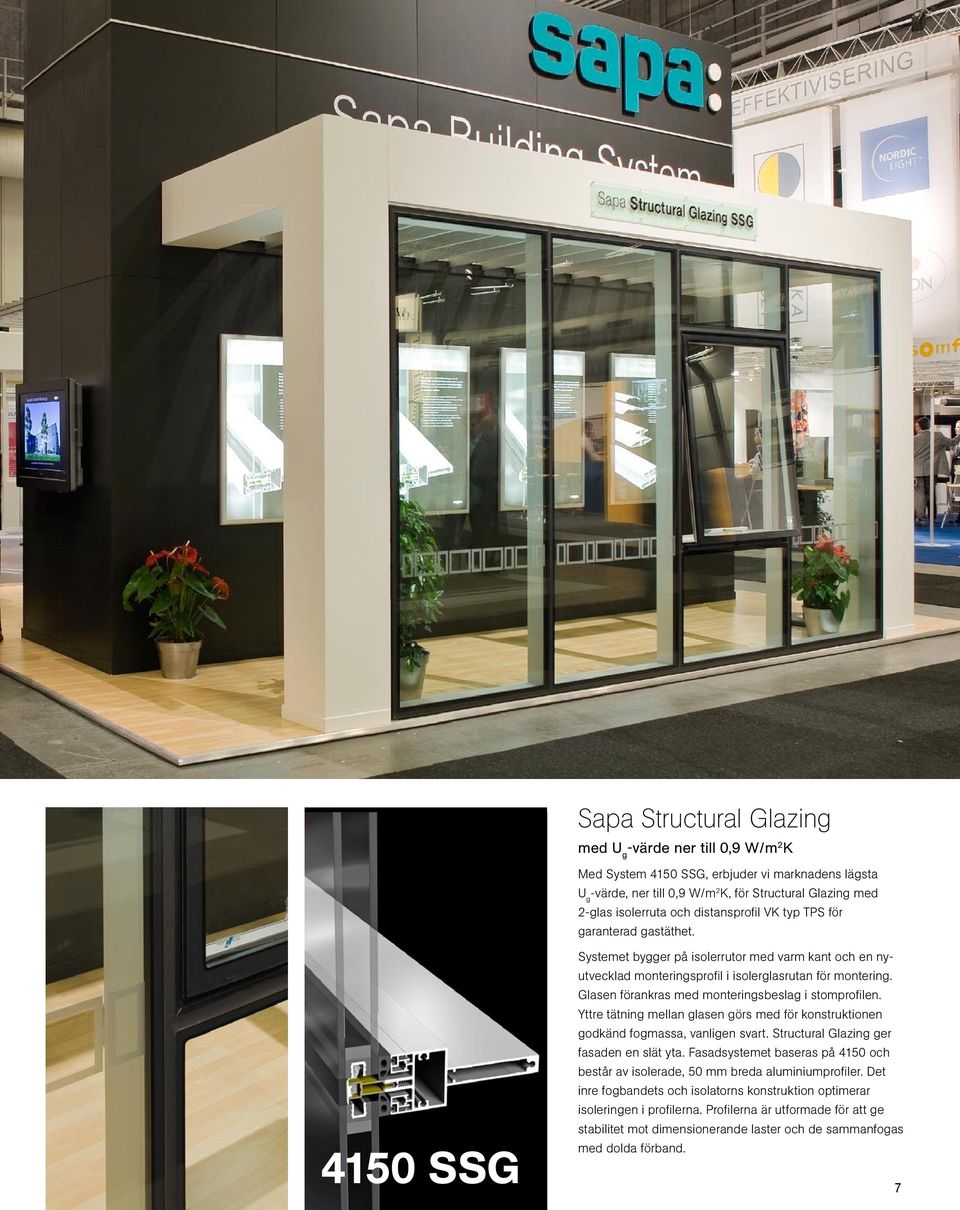

7 Forum Sapa Byggsystem SSG Sapa Structural Glazing med U g -värde ner till 0,9 W/m 2 K Med System 4150 SSG, erbjuder vi marknadens lägsta U g -värde, ner till 0,9 W/m 2 K, för Structural Glazing med 2-glas isolerruta och distansprofil VK typ TPS för garanterad gastäthet. Systemet bygger på isolerrutor med varm kant och en nyutvecklad monteringsprofil i isolerglasrutan för montering. Glasen förankras med monteringsbeslag i stomprofilen. Yttre tätning mellan glasen görs med för konstruktionen godkänd fogmassa, vanligen svart. Structural Glazing ger fasaden en slät yta. Fasadsystemet baseras på 4150 och består av isolerade, 50 mm breda aluminiumprofiler. Det inre fogbandets och isolatorns konstruktion optimerar isoleringen i profilerna. Profilerna är utformade för att ge stabilitet mot dimensionerande laster och de sammanfogas med dolda förband. 7

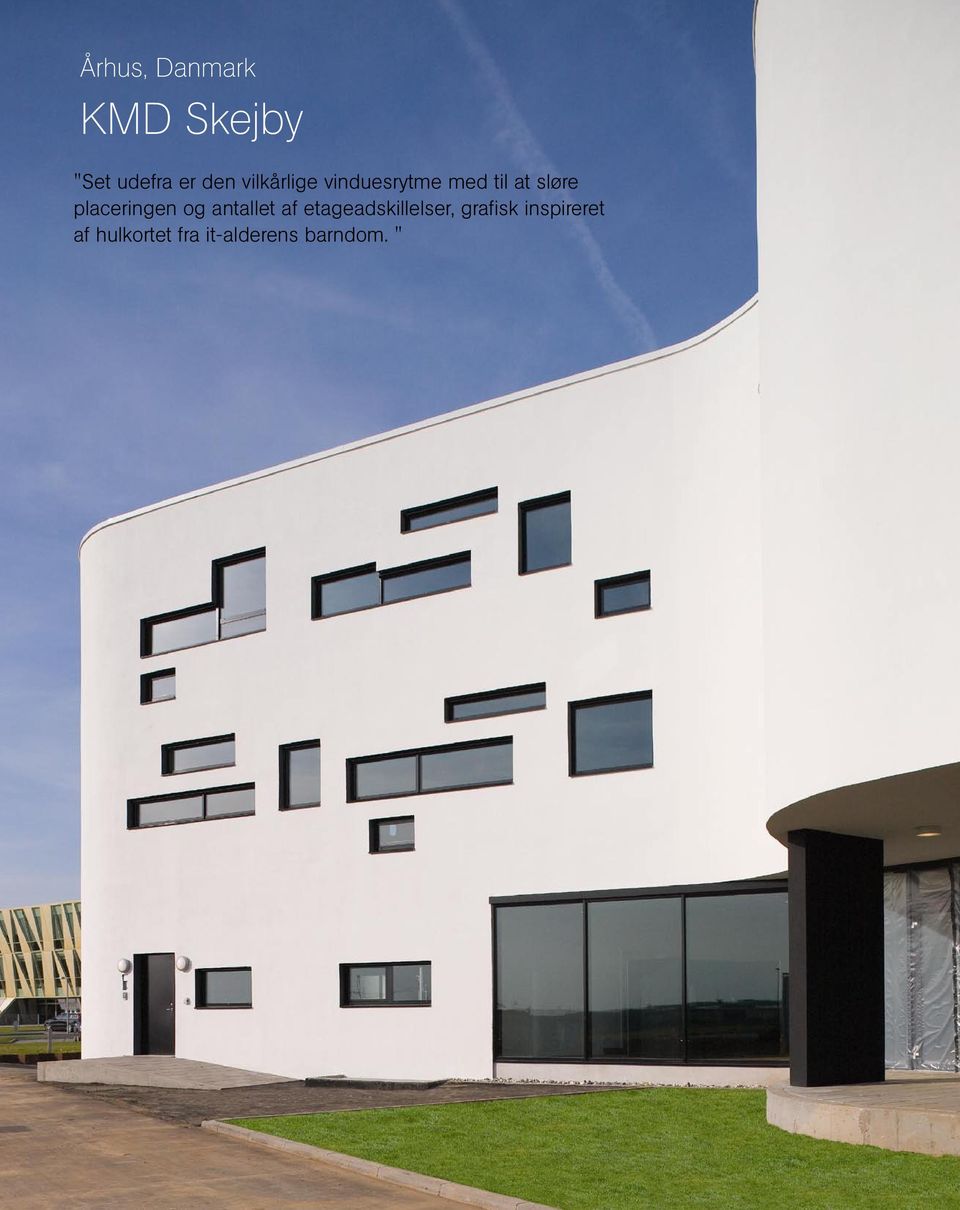

8 Århus, Danmark KMD Skejby "Set udefra er den vilkårlige vinduesrytme med til at sløre placeringen og antallet af etageadskillelser, grafisk inspireret af hulkortet fra it-alderens barndom. " 8 Forum Sapa Byggsystem

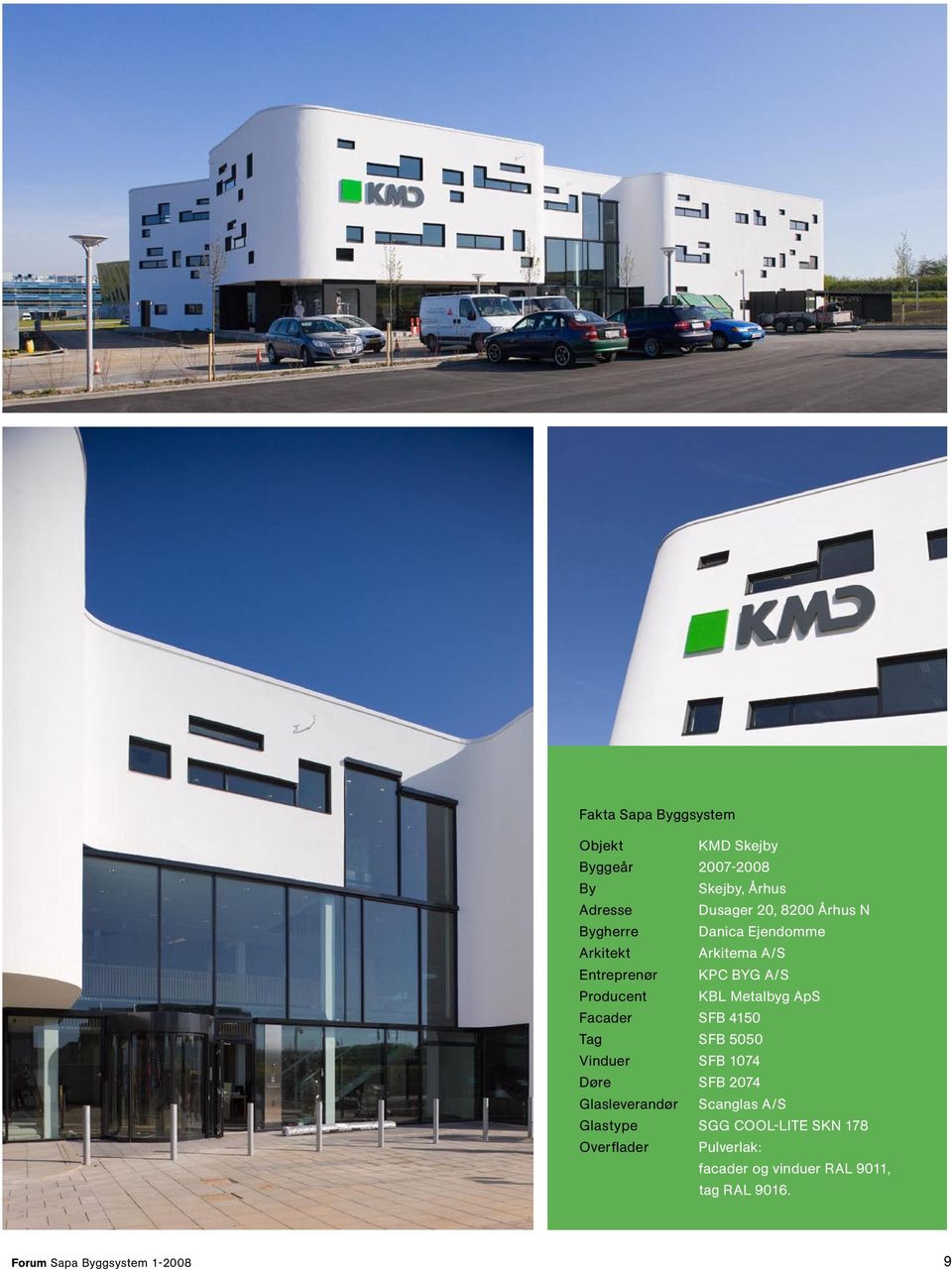

9 Fakta Sapa Byggsystem Objekt KMD Skejby Byggeår By Skejby, Århus Adresse Dusager 20, 8200 Århus N Bygherre Danica Ejendomme Arkitekt Arkitema A/S Entreprenør KPC BYG A/S Producent KBL Metalbyg ApS Facader SFB 4150 Tag SFB 5050 Vinduer SFB 1074 Døre SFB 2074 Glasleverandør Scanglas A/S Glastype SGG COOL-LITE SKN 178 Overflader Pulverlak: facader og vinduer RAL 9011, tag RAL Forum Sapa Byggsystem

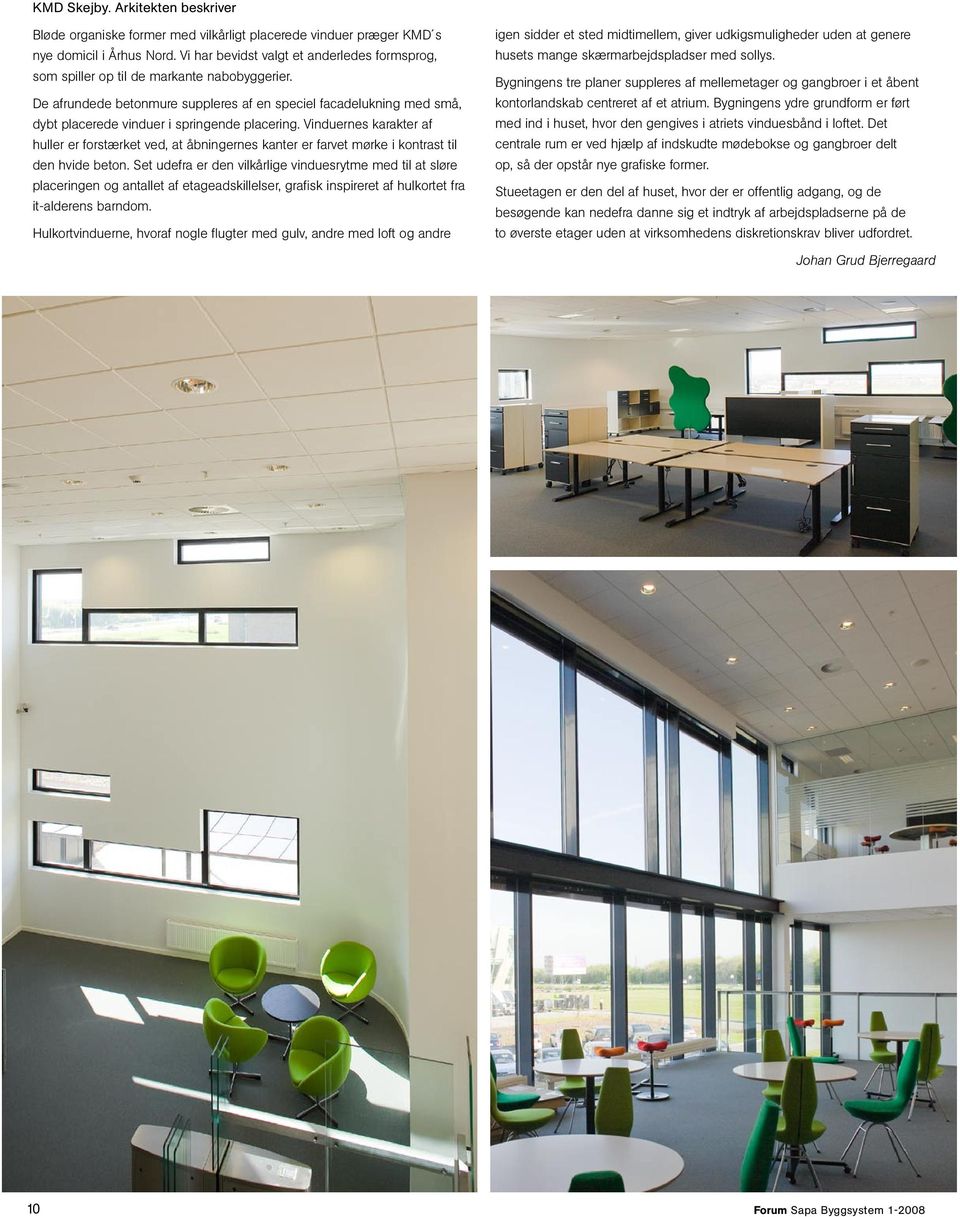

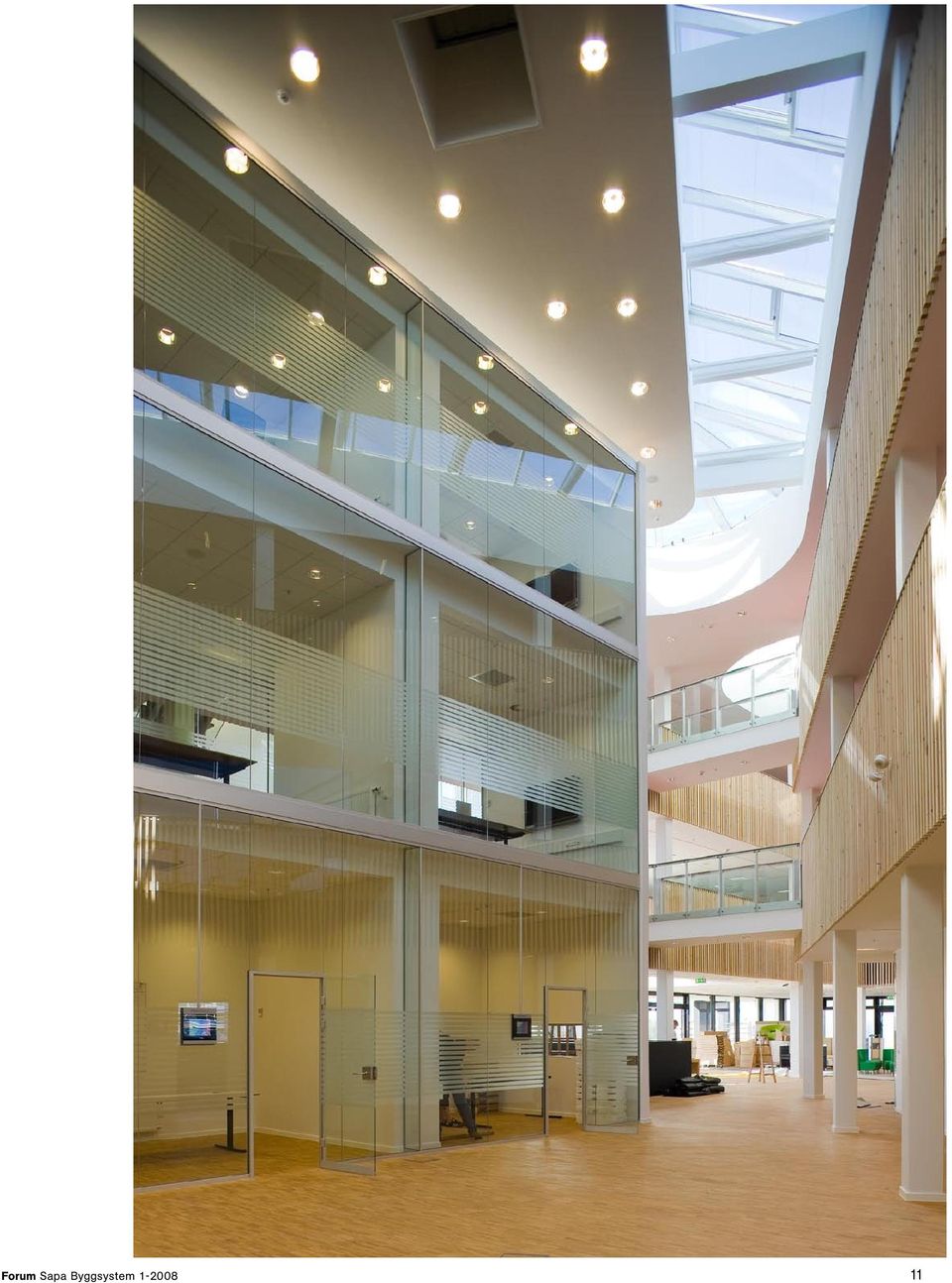

10 KMD Skejby. Arkitekten beskriver Bløde organiske former med vilkårligt placerede vinduer præger KMD s nye domicil i Århus Nord. Vi har bevidst valgt et anderledes formsprog, som spiller op til de markante nabobyggerier. De afrundede betonmure suppleres af en speciel facadelukning med små, dybt placerede vinduer i springende placering. Vinduernes karakter af huller er forstærket ved, at åbningernes kanter er farvet mørke i kontrast til den hvide beton. Set udefra er den vilkårlige vinduesrytme med til at sløre placeringen og antallet af etageadskillelser, grafisk inspireret af hulkortet fra it-alderens barndom. Hulkortvinduerne, hvoraf nogle flugter med gulv, andre med loft og andre igen sidder et sted midtimellem, giver udkigsmuligheder uden at genere husets mange skærmarbejdspladser med sollys. Bygningens tre planer suppleres af mellemetager og gangbroer i et åbent kontorlandskab centreret af et atrium. Bygningens ydre grundform er ført med ind i huset, hvor den gengives i atriets vinduesbånd i loftet. Det centrale rum er ved hjælp af indskudte mødebokse og gangbroer delt op, så der opstår nye grafiske former. Stueetagen er den del af huset, hvor der er offentlig adgang, og de besøgende kan nedefra danne sig et indtryk af arbejdspladserne på de to øverste etager uden at virksomhedens diskretionskrav bliver udfordret. Johan Grud Bjerregaard 10 Forum Sapa Byggsystem

11 Forum Sapa Byggsystem

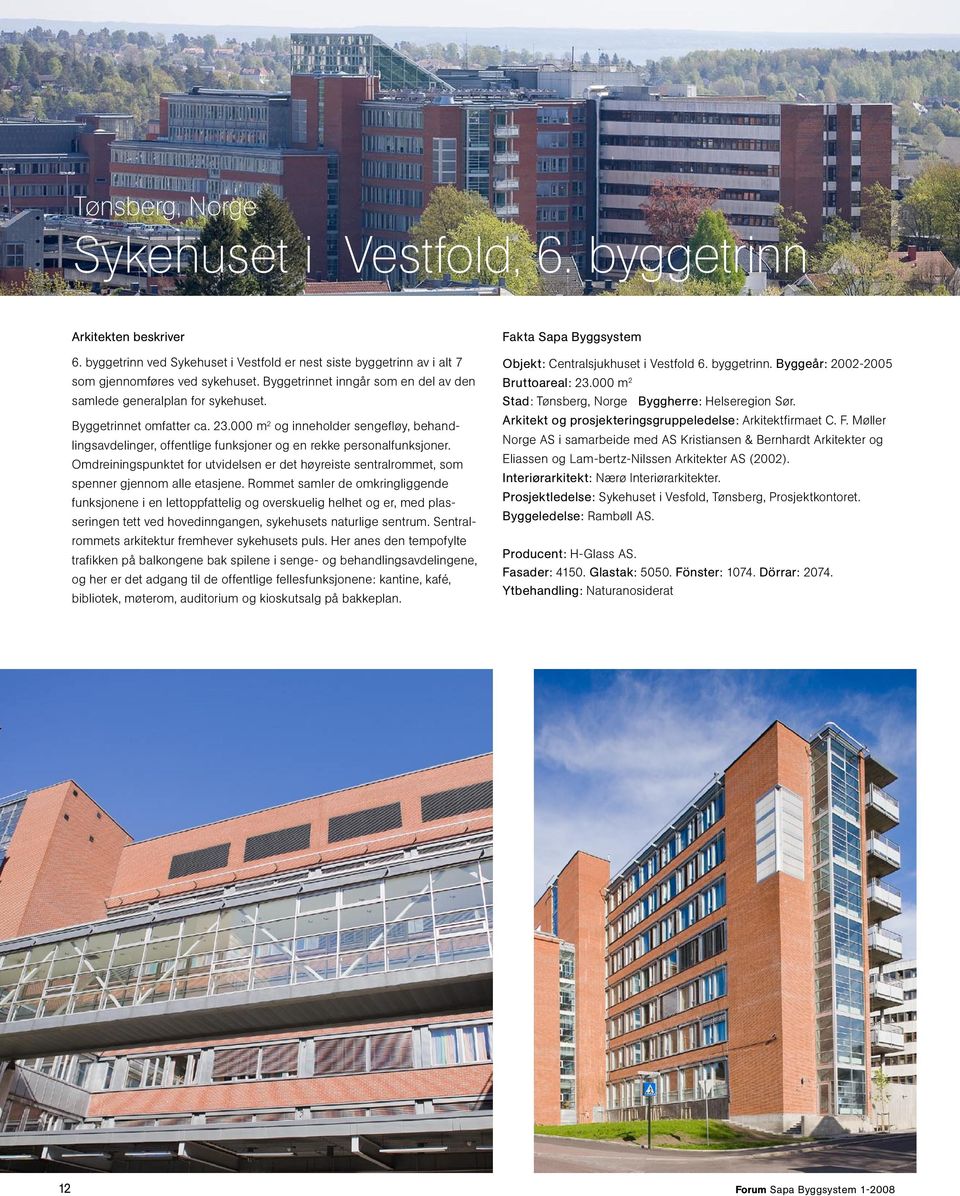

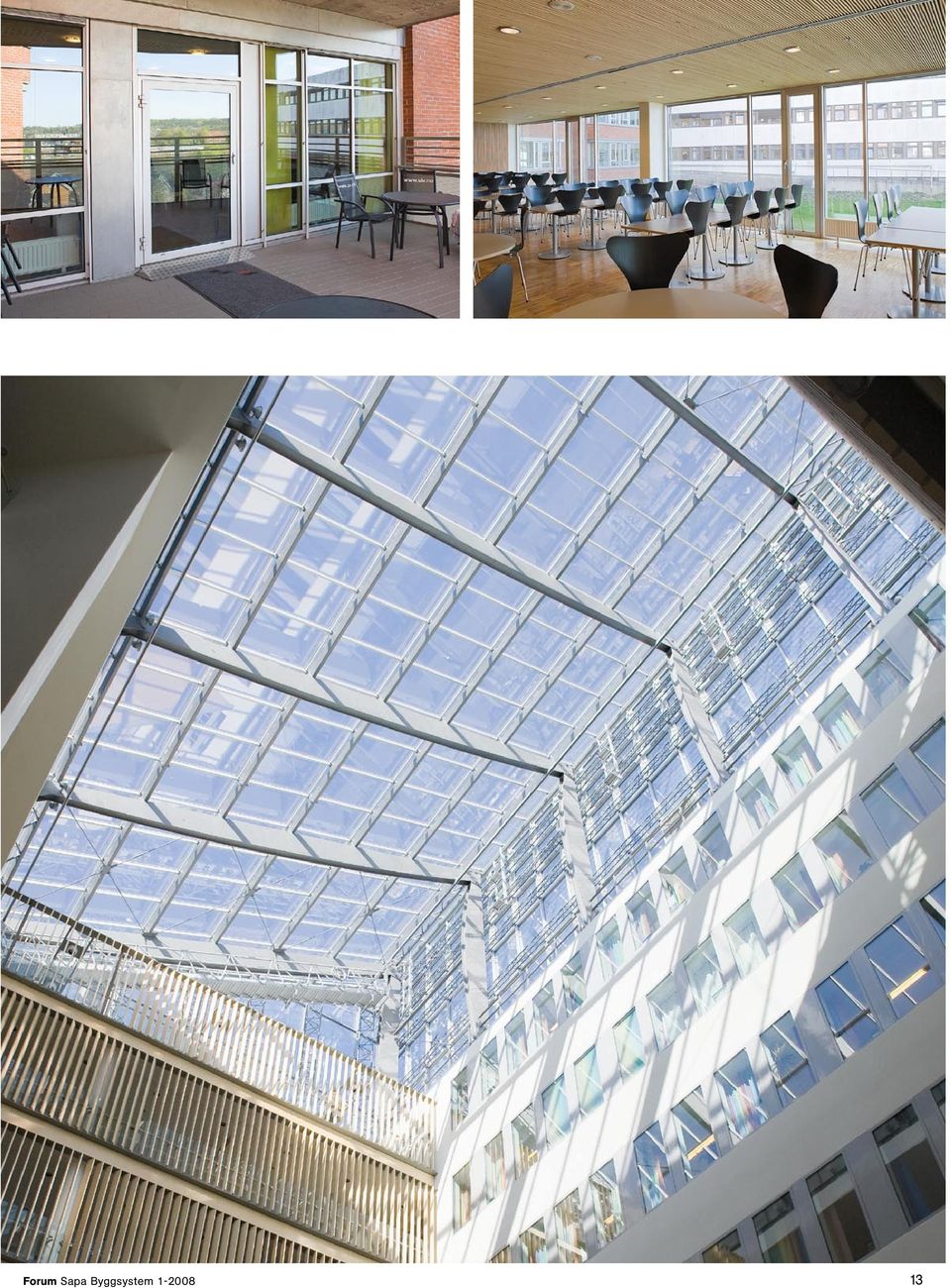

12 Tønsberg, Norge Sykehuset i Vestfold, 6. byggetrinn Arkitekten beskriver 6. byggetrinn ved Sykehuset i Vestfold er nest siste byggetrinn av i alt 7 som gjennomføres ved sykehuset. Byggetrinnet inngår som en del av den samlede generalplan for sykehuset. Byggetrinnet omfatter ca m 2 og inneholder sengefløy, behandlingsavdelinger, offentlige funksjoner og en rekke personalfunksjoner. Omdreiningspunktet for utvidelsen er det høyreiste sentralrommet, som spenner gjennom alle etasjene. Rommet samler de omkringliggende funksjonene i en lettoppfattelig og overskuelig helhet og er, med plasseringen tett ved hovedinngangen, sykehusets naturlige sentrum. Sentralrommets arkitektur fremhever sykehusets puls. Her anes den tempofylte trafikken på balkongene bak spilene i senge- og behandlingsavdelingene, og her er det adgang til de offentlige fellesfunksjonene: kantine, kafé, bibliotek, møterom, auditorium og kioskutsalg på bakkeplan. Fakta Sapa Byggsystem Objekt: Centralsjukhuset i Vestfold 6. byggetrinn. Byggeår: Bruttoareal: m 2 Stad: Tønsberg, Norge Byggherre: Helseregion Sør. Arkitekt og prosjekteringsgruppeledelse: Arkitektfirmaet C. F. Møller Norge AS i samarbeide med AS Kristiansen & Bernhardt Arkitekter og Eliassen og Lam-bertz-Nilssen Arkitekter AS (2002). Interiørarkitekt: Nærø Interiørarkitekter. Prosjektledelse: Sykehuset i Vesfold, Tønsberg, Prosjektkontoret. Byggeledelse: Rambøll AS. Producent: H-Glass AS. Fasader: Glastak: Fönster: Dörrar: Ytbehandling: Naturanosiderat 12 Forum Sapa Byggsystem

13 Forum Sapa Byggsystem

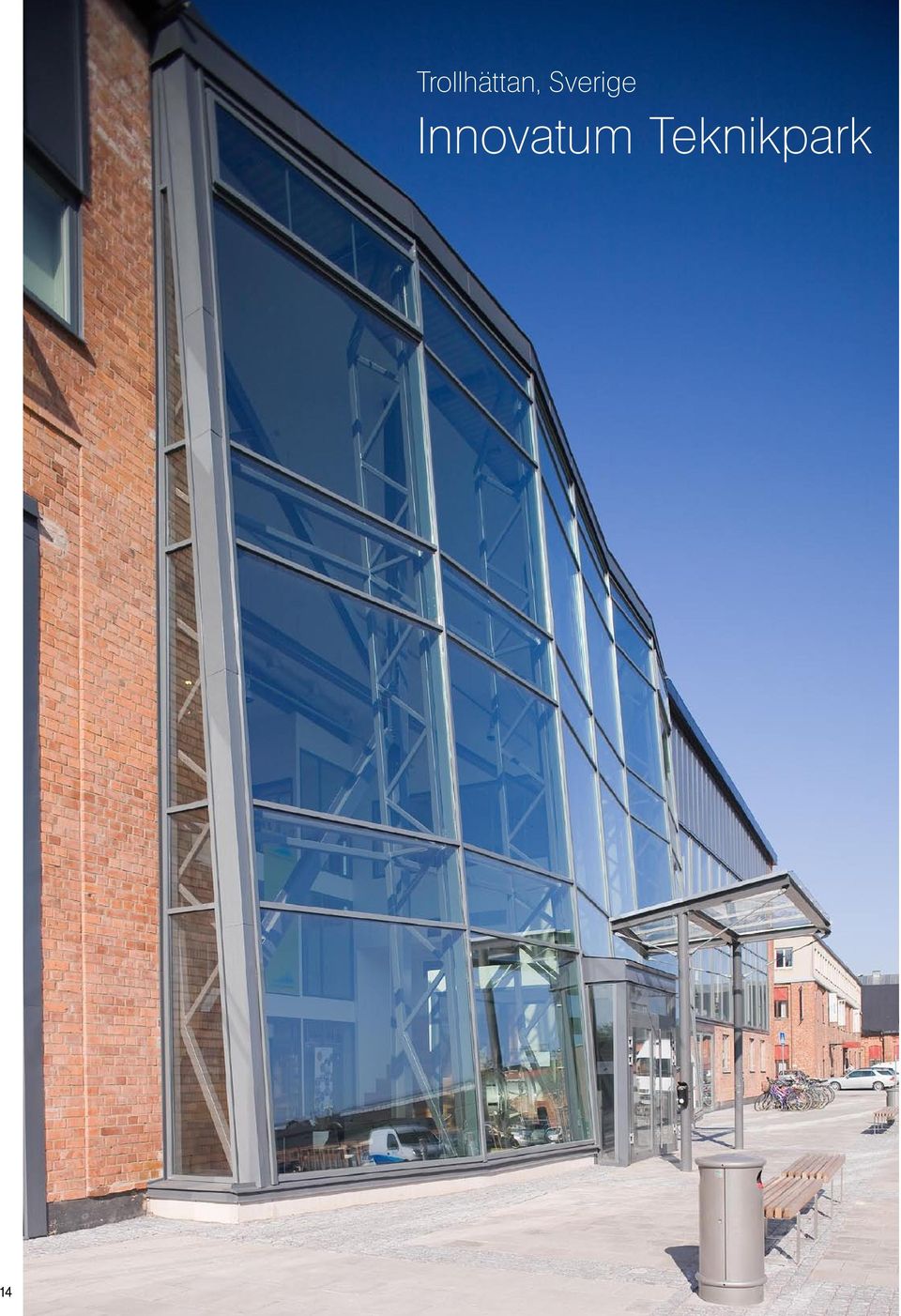

14 Trollhättan, Sverige Innovatum Teknikpark 14 Forum Sapa Byggsystem

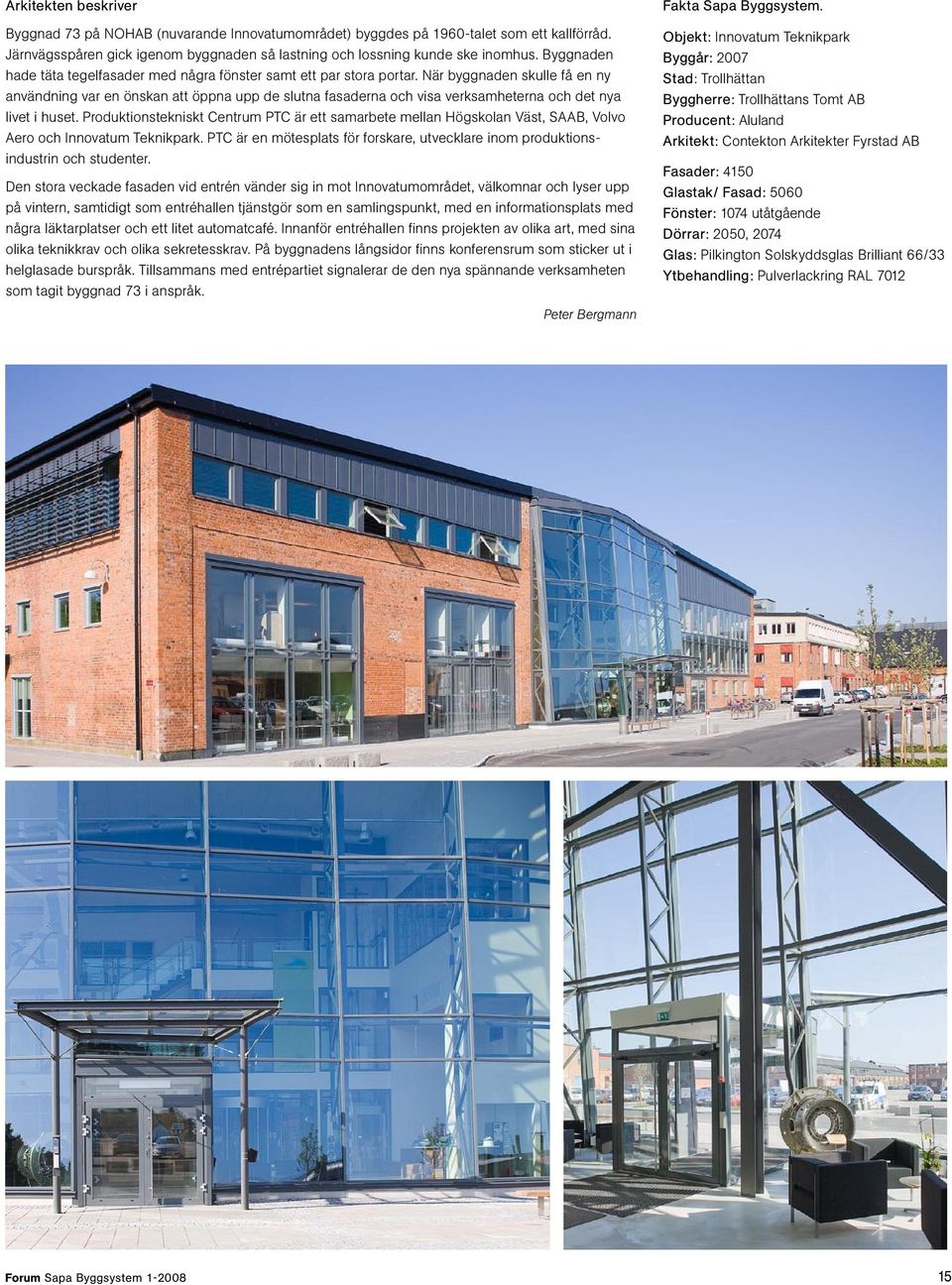

15 Arkitekten beskriver Byggnad 73 på NOHAB (nuvarande Innovatumområdet) byggdes på 1960-talet som ett kallförråd. Järnvägsspåren gick igenom byggnaden så lastning och lossning kunde ske inomhus. Byggnaden hade täta tegelfasader med några fönster samt ett par stora portar. När byggnaden skulle få en ny användning var en önskan att öppna upp de slutna fasaderna och visa verksamheterna och det nya livet i huset. Produktionstekniskt Centrum PTC är ett samarbete mellan Högskolan Väst, SAAB, Volvo Aero och Innovatum Teknikpark. PTC är en mötesplats för forskare, utvecklare inom produktionsindustrin och studenter. Den stora veckade fasaden vid entrén vänder sig in mot Innovatumområdet, välkomnar och lyser upp på vintern, samtidigt som entréhallen tjänstgör som en samlingspunkt, med en informationsplats med några läktarplatser och ett litet automatcafé. Innanför entréhallen finns projekten av olika art, med sina olika teknikkrav och olika sekretesskrav. På byggnadens långsidor finns konferensrum som sticker ut i helglasade burspråk. Tillsammans med entrépartiet signalerar de den nya spännande verksamheten som tagit byggnad 73 i anspråk. Peter Bergmann Fakta Sapa Byggsystem. Objekt: Innovatum Teknikpark Byggår: 2007 Stad: Trollhättan Byggherre: Trollhättans Tomt AB Producent: Aluland Arkitekt: Contekton Arkitekter Fyrstad AB Fasader: 4150 Glastak/ Fasad: 5060 Fönster: 1074 utåtgående Dörrar: 2050, 2074 Glas: Pilkington Solskyddsglas Brilliant 66/33 Ytbehandling: Pulverlackring RAL 7012 Forum Sapa Byggsystem

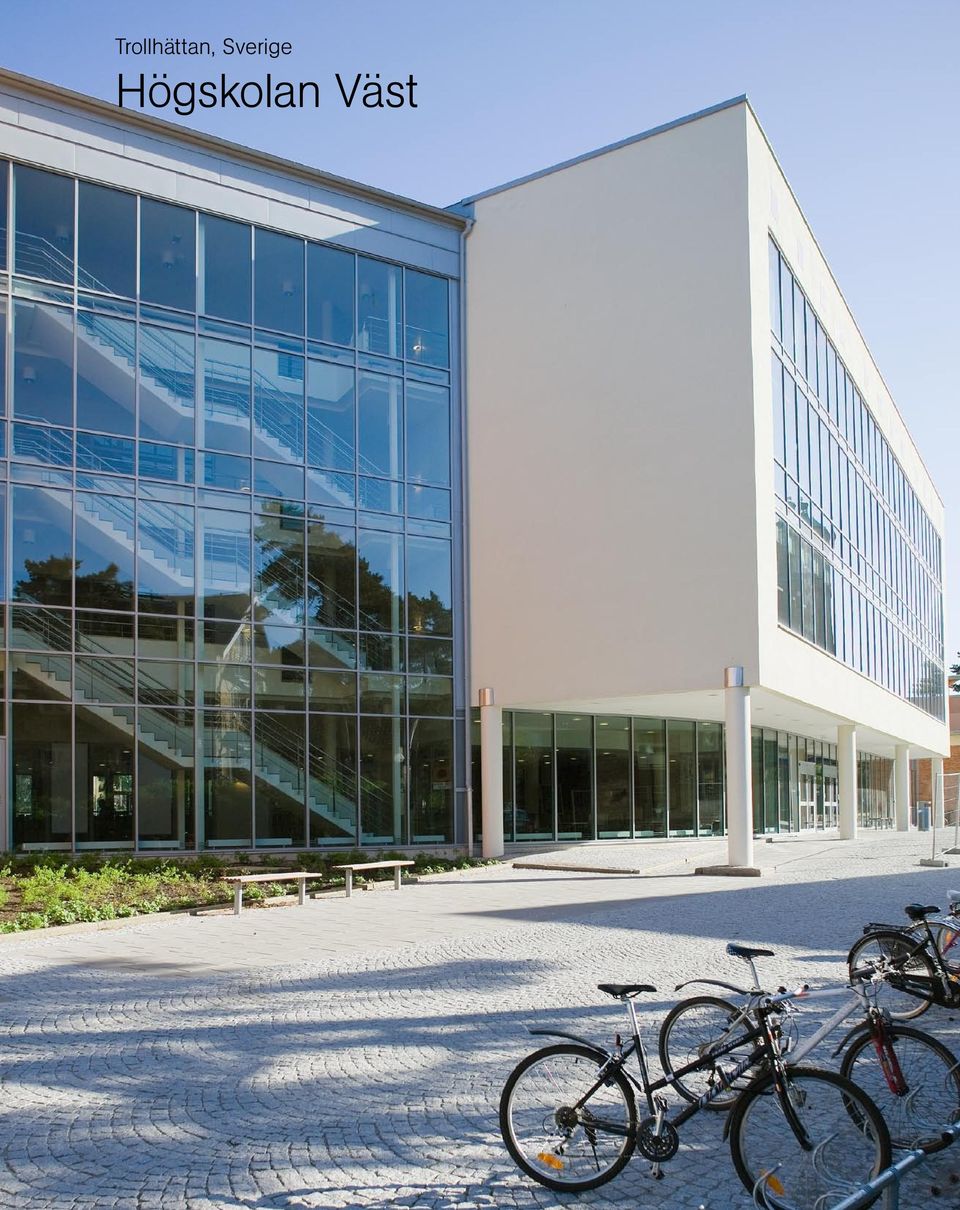

16 Trollhättan, Sverige Högskolan Väst

17 Arkitekten beskriver I Högskolan Väst programförklaring för sitt nya samlade campus, beskrevs en önskan om en bra arbetsplats för studenter och lärare, väl samlade lokaler samt en vision om den stora lilla högskolan. Vår lösning på dessa önskemål innebär att de nya lokalerna binds samman av ett inomhusstråk som löper genom hela komplexet. På bottenplanet och på de olika balkongplanen finns rymliga och ljusa entrétorg, studieplatser, pausytor etc. Från det centrala stråket når man snabbt och enkelt alla ytor, samtidigt som platser och möjligheter till spontana möten hela tiden finns. Inomhusstråket delar upp högskolans stora ytor i mindre byggnader, anpassade till omgivande miljöer, där mellanrummen gjorts som stora glasade partier som öppnar högskolans verksamhet ut mot staden. Biblioteket och cafeterian ligger i anläggningens centrum. Fasaderna har stora helglasade partier mot såväl, bibliotek, café, kontor som konferensrum och allmänna ytor. Entréfasaden syns lysa från Drottningtorget och signalerar och välkomnar alla till Högskolan. Peter Bergmann Fakta Sapa Byggsystem. Objekt: Högskolan Väst Byggår: Stad/ort: Trollhättan Byggherre: Trollhättans Tomt AB Arkitekt: Contekton Arkitekter Fyrstad AB Producent: GlasLindberg Fasad AB Fasader: 4150 Glastak: 5050 Dörrar: 2050, 2060, Brandklass E 30 Dörrar: 2074 Glas i fasad: SGG COOL-LITE SKN 172 VK/TPS Glas i dörrar: Pilkington Pyrodur E30. Ytbehandling glastak: Naturanodiserat Ytbehandling fasader och dörrar: Pulverlackering NCS-S 3502-B Forum Sapa Byggsystem

18 Sapa Byggsystem i lösningar för Köpcentra, expo och butiker Överby Köpcentrum, Steen & Strøm i Trollhättan. 38 nya butiker i två plan. Arkitekt: Hugo Höije Arkitektkontor AB. A6 Köpcentrum i Jönköping. Arkitekt: Arkitekten i Vätterstad AB. Framtida Bil AB i Köping. Arkitekt: Arcona Byggprojektering AB. Varuhus för Ikea i Göteborg. Arkitekt: Uulas Arkitekter AB. Gustavsbergs Centrum, Värmdö. Arkitekt: FE Arkitekter AB. 18 Forum Sapa Byggsystem

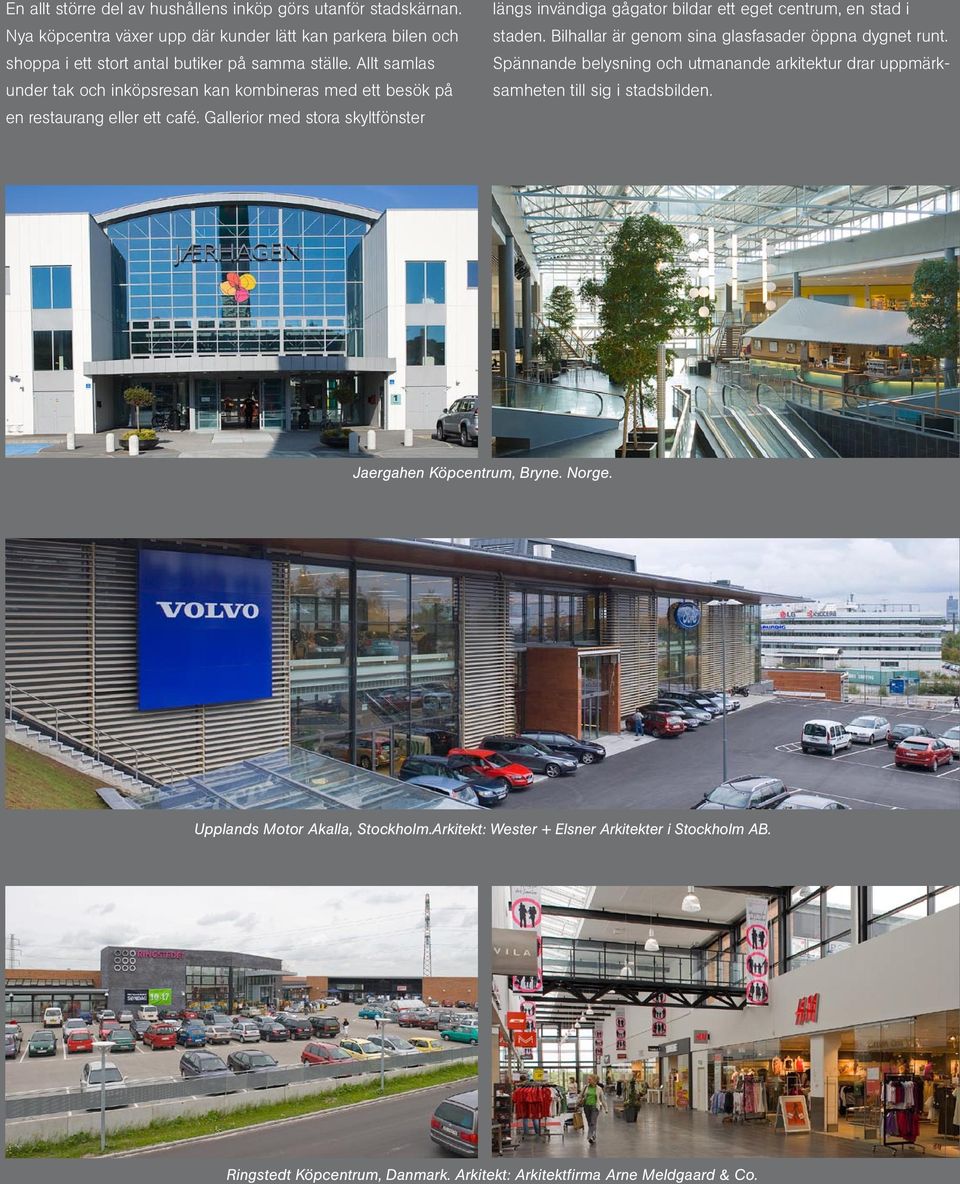

19 En allt större del av hushållens inköp görs utanför stadskärnan. Nya köpcentra växer upp där kunder lätt kan parkera bilen och shoppa i ett stort antal butiker på samma ställe. Allt samlas under tak och inköpsresan kan kombineras med ett besök på en restaurang eller ett café. Gallerior med stora skyltfönster längs invändiga gågator bildar ett eget centrum, en stad i staden. Bilhallar är genom sina glasfasader öppna dygnet runt. Spännande belysning och utmanande arkitektur drar uppmärksamheten till sig i stadsbilden. Jaergahen Köpcentrum, Bryne. Norge. Upplands Motor Akalla, Stockholm.Arkitekt: Wester + Elsner Arkitekter i Stockholm AB. Ringstedt Köpcentrum, Danmark. Arkitekt: Arkitektfirma Arne Meldgaard & Co. Forum Sapa Byggsystem

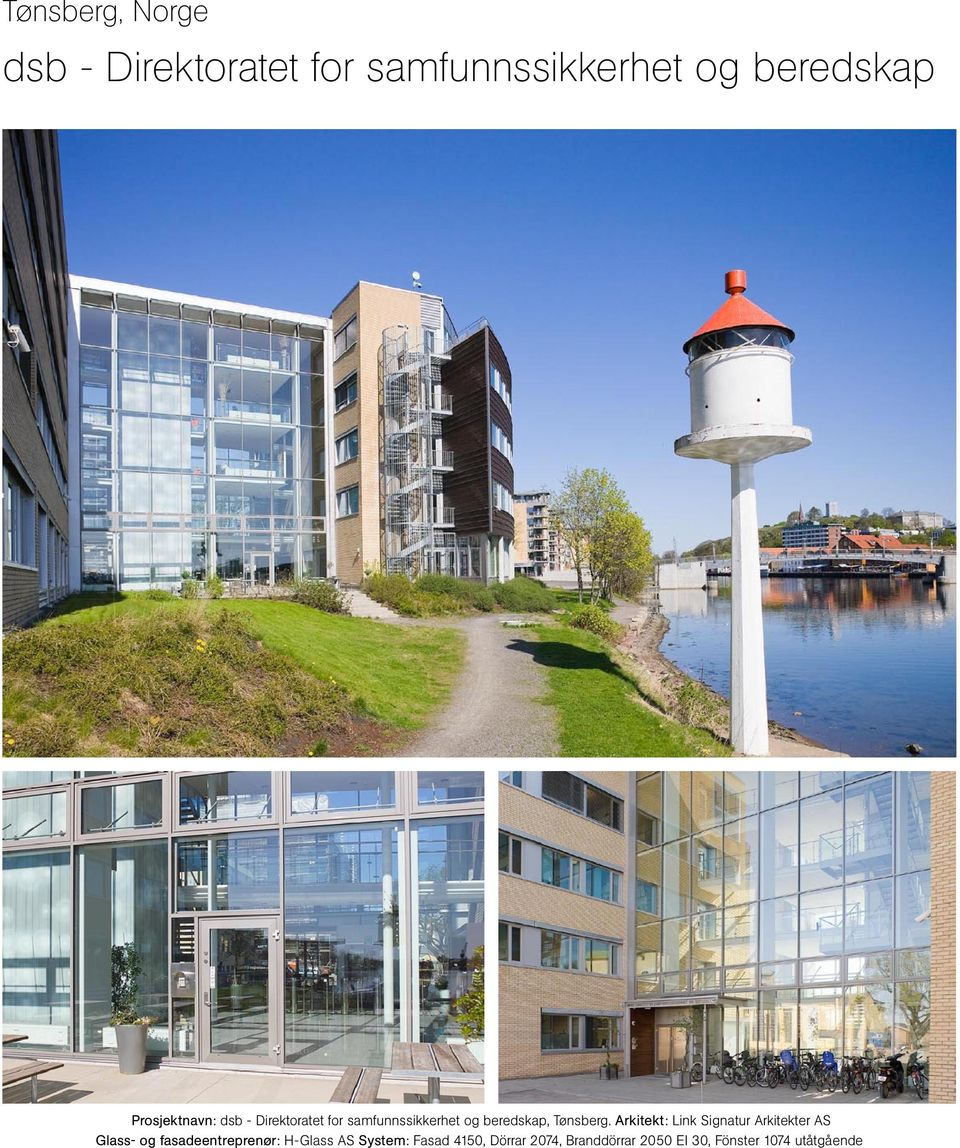

20 Tønsberg, Norge dsb - Direktoratet for samfunnssikkerhet og beredskap Prosjektnavn: dsb - Direktoratet for samfunnssikkerhet og beredskap, Tønsberg. Arkitekt: Link Signatur Arkitekter AS Glass- og fasadeentreprenør: H-Glass AS System: Fasad 4150, Dörrar 2074, Branddörrar 2050 EI 30, Fönster 1074 utåtgående
