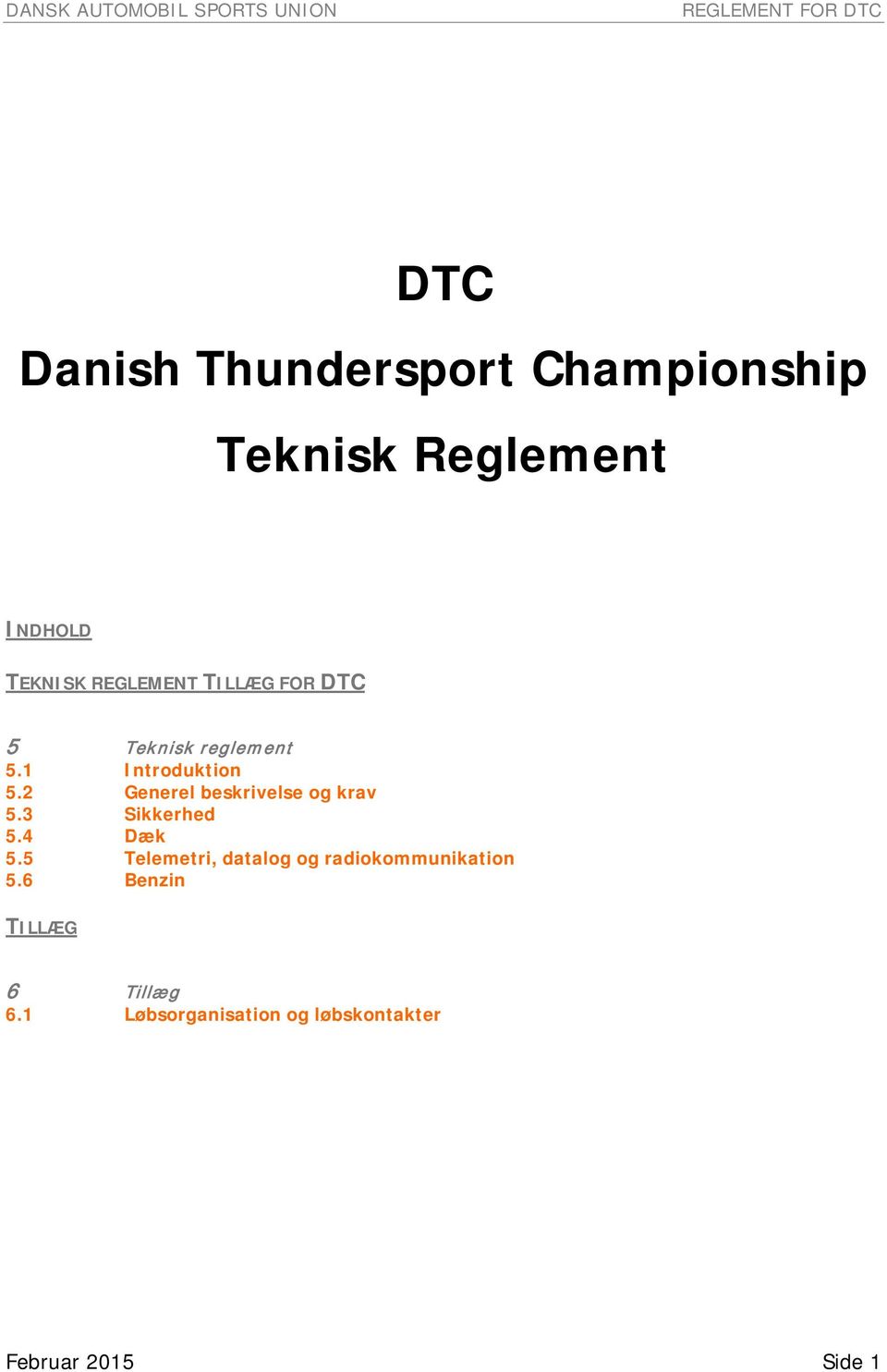

1 DANSK AUTOMOBIL SPORTS UNION REGLEMENT FOR DTC DTC Danish Thundersport Championship Teknisk Reglement INDHOLD TEKNISK REGLEMENT TILLÆG FOR DTC 5 Teknisk reglement 5.1 Introduktion 5.2 Generel beskrivelse og krav 5.3 Sikkerhed 5.4 Dæk 5.5 Telemetri, datalog og radiokommunikation 5.6 Benzin TILLÆG 6 Tillæg 6.1 Løbsorganisation og løbskontakter Februar 2015 Side 1

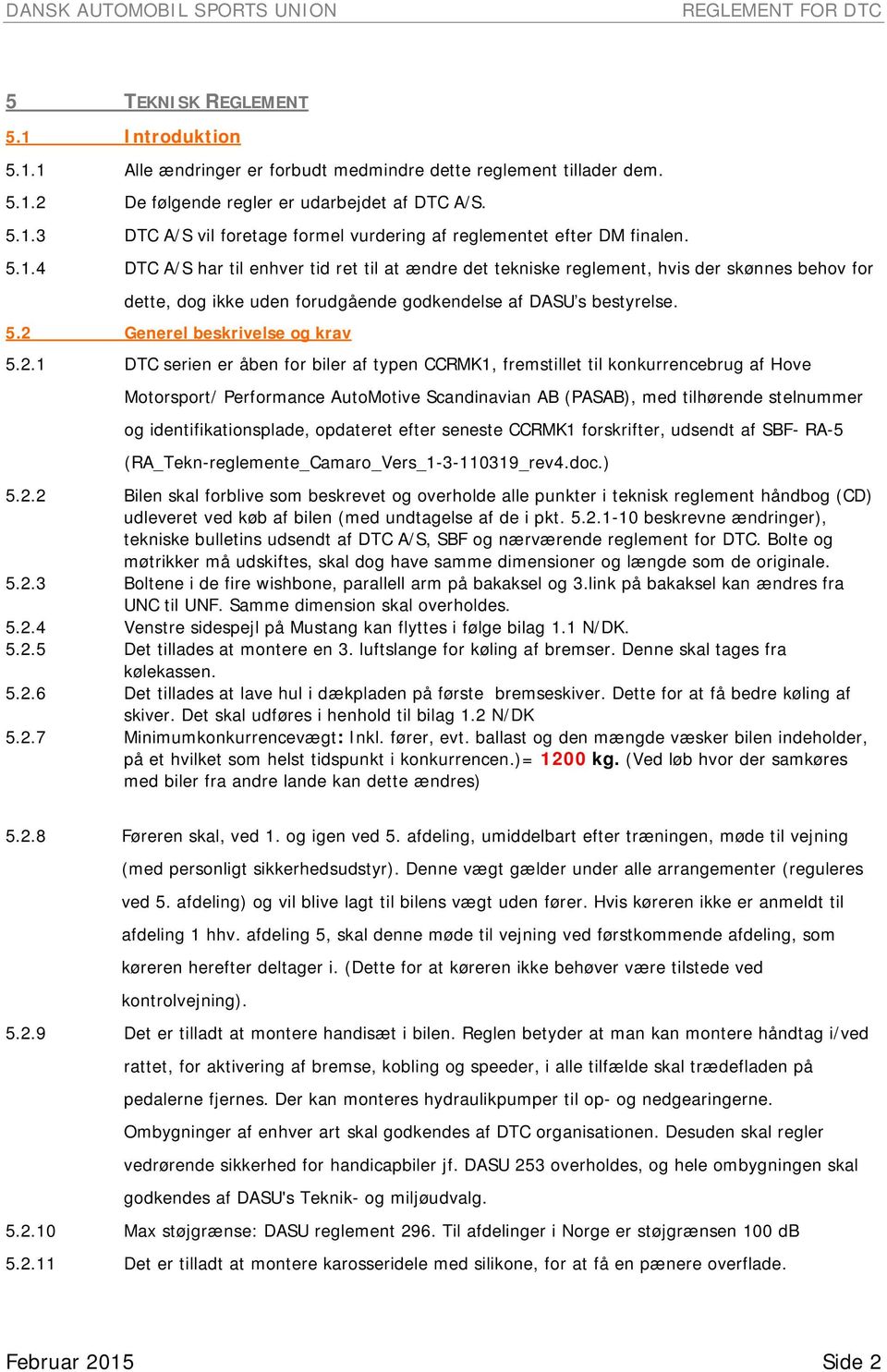

2 DANSK AUTOMOBIL SPORTS UNION REGLEMENT FOR DTC 5 TEKNISK REGLEMENT 5.1 Introduktion Alle ændringer er forbudt medmindre dette reglement tillader dem De følgende regler er udarbejdet af DTC A/S DTC A/S vil foretage formel vurdering af reglementet efter DM finalen DTC A/S har til enhver tid ret til at ændre det tekniske reglement, hvis der skønnes behov for dette, dog ikke uden forudgående godkendelse af DASU s bestyrelse. 5.2 Generel beskrivelse og krav DTC serien er åben for biler af typen CCRMK1, fremstillet til konkurrencebrug af Hove Motorsport/ Performance AutoMotive Scandinavian AB (PASAB), med tilhørende stelnummer og identifikationsplade, opdateret efter seneste CCRMK1 forskrifter, udsendt af SBF- RA-5 (RA_Tekn-reglemente_Camaro_Vers_ _rev4.doc.) Bilen skal forblive som beskrevet og overholde alle punkter i teknisk reglement håndbog (CD) udleveret ved køb af bilen (med undtagelse af de i pkt beskrevne ændringer), tekniske bulletins udsendt af DTC A/S, SBF og nærværende reglement for DTC. Bolte og møtrikker må udskiftes, skal dog have samme dimensioner og længde som de originale Boltene i de fire wishbone, parallell arm på bakaksel og 3.link på bakaksel kan ændres fra UNC til UNF. Samme dimension skal overholdes Venstre sidespejl på Mustang kan flyttes i følge bilag 1.1 N/DK Det tillades at montere en 3. luftslange for køling af bremser. Denne skal tages fra kølekassen Det tillades at lave hul i dækpladen på første bremseskiver. Dette for at få bedre køling af skiver. Det skal udføres i henhold til bilag 1.2 N/DK Minimumkonkurrencevægt: Inkl. fører, evt. ballast og den mængde væsker bilen indeholder, på et hvilket som helst tidspunkt i konkurrencen.)= 1200 kg. (Ved løb hvor der samkøres med biler fra andre lande kan dette ændres) Føreren skal, ved 1. og igen ved 5. afdeling, umiddelbart efter træningen, møde til vejning (med personligt sikkerhedsudstyr). Denne vægt gælder under alle arrangementer (reguleres ved 5. afdeling) og vil blive lagt til bilens vægt uden fører. Hvis køreren ikke er anmeldt til afdeling 1 hhv. afdeling 5, skal denne møde til vejning ved førstkommende afdeling, som køreren herefter deltager i. (Dette for at køreren ikke behøver være tilstede ved kontrolvejning) Det er tilladt at montere handisæt i bilen. Reglen betyder at man kan montere håndtag i/ved rattet, for aktivering af bremse, kobling og speeder, i alle tilfælde skal trædefladen på pedalerne fjernes. Der kan monteres hydraulikpumper til op- og nedgearingerne. Ombygninger af enhver art skal godkendes af DTC organisationen. Desuden skal regler vedrørende sikkerhed for handicapbiler jf. DASU 253 overholdes, og hele ombygningen skal godkendes af DASU's Teknik- og miljøudvalg Max støjgrænse: DASU reglement 296. Til afdelinger i Norge er støjgrænsen 100 db Det er tilladt at montere karosseridele med silikone, for at få en pænere overflade. Februar 2015 Side 2

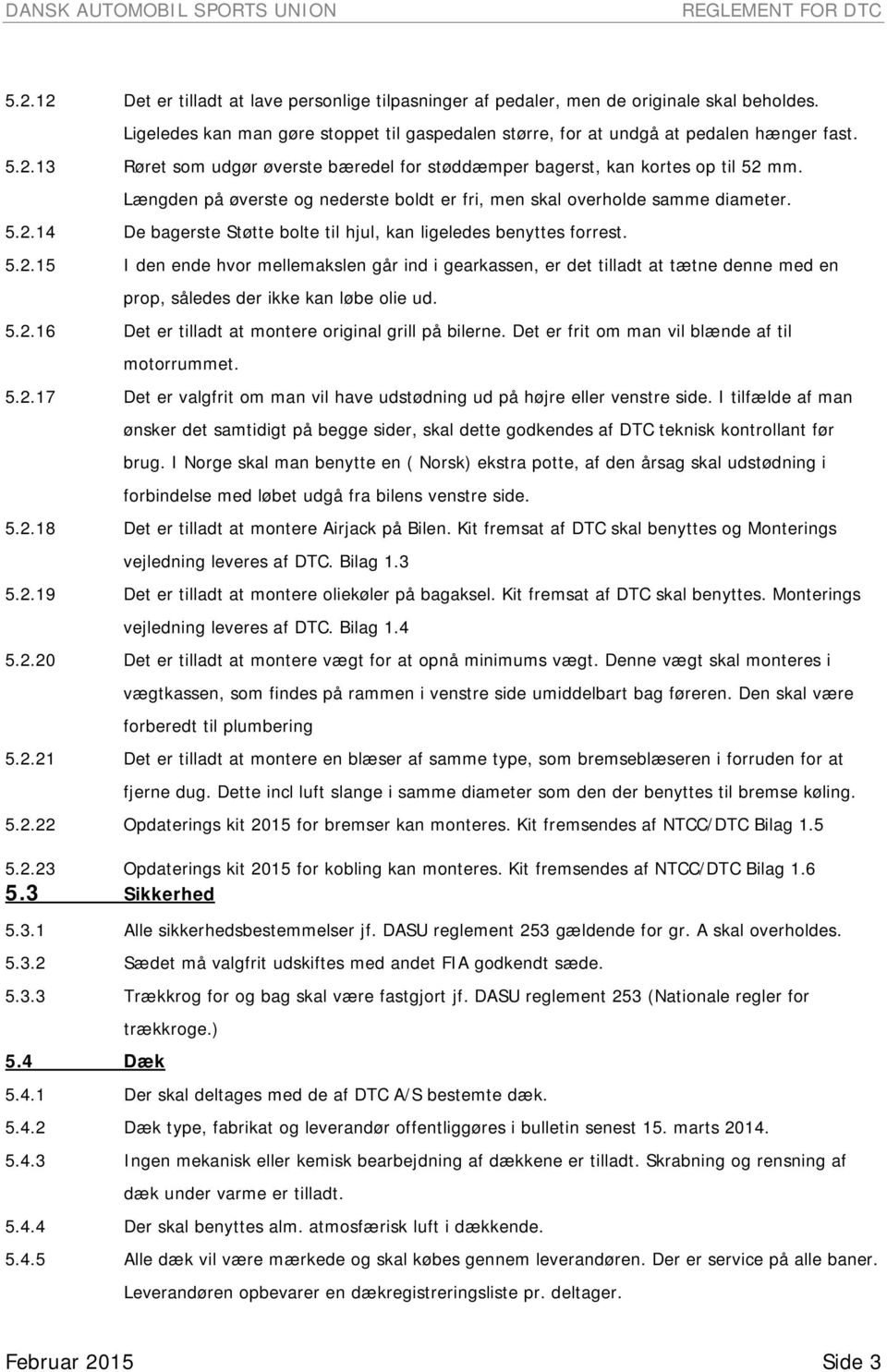

3 DANSK AUTOMOBIL SPORTS UNION REGLEMENT FOR DTC Det er tilladt at lave personlige tilpasninger af pedaler, men de originale skal beholdes. Ligeledes kan man gøre stoppet til gaspedalen større, for at undgå at pedalen hænger fast Røret som udgør øverste bæredel for støddæmper bagerst, kan kortes op til 52 mm. Længden på øverste og nederste boldt er fri, men skal overholde samme diameter De bagerste Støtte bolte til hjul, kan ligeledes benyttes forrest I den ende hvor mellemakslen går ind i gearkassen, er det tilladt at tætne denne med en prop, således der ikke kan løbe olie ud Det er tilladt at montere original grill på bilerne. Det er frit om man vil blænde af til motorrummet Det er valgfrit om man vil have udstødning ud på højre eller venstre side. I tilfælde af man ønsker det samtidigt på begge sider, skal dette godkendes af DTC teknisk kontrollant før brug. I Norge skal man benytte en ( Norsk) ekstra potte, af den årsag skal udstødning i forbindelse med løbet udgå fra bilens venstre side Det er tilladt at montere Airjack på Bilen. Kit fremsat af DTC skal benyttes og Monterings vejledning leveres af DTC. Bilag Det er tilladt at montere oliekøler på bagaksel. Kit fremsat af DTC skal benyttes. Monterings vejledning leveres af DTC. Bilag Det er tilladt at montere vægt for at opnå minimums vægt. Denne vægt skal monteres i vægtkassen, som findes på rammen i venstre side umiddelbart bag føreren. Den skal være forberedt til plumbering Det er tilladt at montere en blæser af samme type, som bremseblæseren i forruden for at fjerne dug. Dette incl luft slange i samme diameter som den der benyttes til bremse køling Opdaterings kit 2015 for bremser kan monteres. Kit fremsendes af NTCC/DTC Bilag Opdaterings kit 2015 for kobling kan monteres. Kit fremsendes af NTCC/DTC Bilag Sikkerhed Alle sikkerhedsbestemmelser jf. DASU reglement 253 gældende for gr. A skal overholdes Sædet må valgfrit udskiftes med andet FIA godkendt sæde Trækkrog for og bag skal være fastgjort jf. DASU reglement 253 (Nationale regler for trækkroge.) 5.4 Dæk Der skal deltages med de af DTC A/S bestemte dæk Dæk type, fabrikat og leverandør offentliggøres i bulletin senest 15. marts Ingen mekanisk eller kemisk bearbejdning af dækkene er tilladt. Skrabning og rensning af dæk under varme er tilladt Der skal benyttes alm. atmosfærisk luft i dækkende Alle dæk vil være mærkede og skal købes gennem leverandøren. Der er service på alle baner. Leverandøren opbevarer en dækregistreringsliste pr. deltager. Februar 2015 Side 3

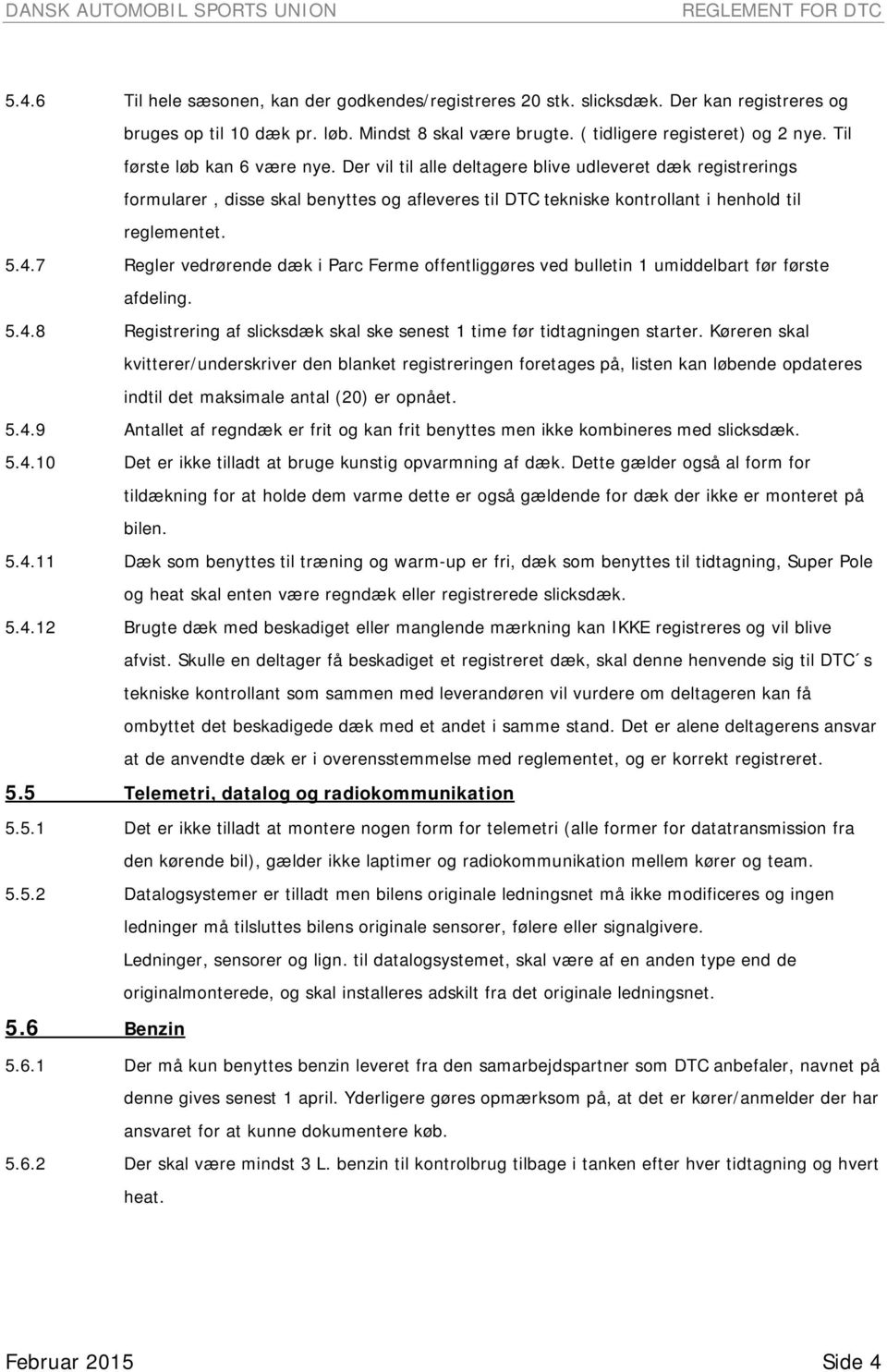

4 DANSK AUTOMOBIL SPORTS UNION REGLEMENT FOR DTC Til hele sæsonen, kan der godkendes/registreres 20 stk. slicksdæk. Der kan registreres og bruges op til 10 dæk pr. løb. Mindst 8 skal være brugte. ( tidligere registeret) og 2 nye. Til første løb kan 6 være nye. Der vil til alle deltagere blive udleveret dæk registrerings formularer, disse skal benyttes og afleveres til DTC tekniske kontrollant i henhold til reglementet Regler vedrørende dæk i Parc Ferme offentliggøres ved bulletin 1 umiddelbart før første afdeling Registrering af slicksdæk skal ske senest 1 time før tidtagningen starter. Køreren skal kvitterer/underskriver den blanket registreringen foretages på, listen kan løbende opdateres indtil det maksimale antal (20) er opnået Antallet af regndæk er frit og kan frit benyttes men ikke kombineres med slicksdæk Det er ikke tilladt at bruge kunstig opvarmning af dæk. Dette gælder også al form for tildækning for at holde dem varme dette er også gældende for dæk der ikke er monteret på bilen Dæk som benyttes til træning og warm-up er fri, dæk som benyttes til tidtagning, Super Pole og heat skal enten være regndæk eller registrerede slicksdæk Brugte dæk med beskadiget eller manglende mærkning kan IKKE registreres og vil blive afvist. Skulle en deltager få beskadiget et registreret dæk, skal denne henvende sig til DTC s tekniske kontrollant som sammen med leverandøren vil vurdere om deltageren kan få ombyttet det beskadigede dæk med et andet i samme stand. Det er alene deltagerens ansvar at de anvendte dæk er i overensstemmelse med reglementet, og er korrekt registreret. 5.5 Telemetri, datalog og radiokommunikation Det er ikke tilladt at montere nogen form for telemetri (alle former for datatransmission fra den kørende bil), gælder ikke laptimer og radiokommunikation mellem kører og team Datalogsystemer er tilladt men bilens originale ledningsnet må ikke modificeres og ingen ledninger må tilsluttes bilens originale sensorer, følere eller signalgivere. Ledninger, sensorer og lign. til datalogsystemet, skal være af en anden type end de originalmonterede, og skal installeres adskilt fra det originale ledningsnet. 5.6 Benzin Der må kun benyttes benzin leveret fra den samarbejdspartner som DTC anbefaler, navnet på denne gives senest 1 april. Yderligere gøres opmærksom på, at det er kører/anmelder der har ansvaret for at kunne dokumentere køb Der skal være mindst 3 L. benzin til kontrolbrug tilbage i tanken efter hver tidtagning og hvert heat. Februar 2015 Side 4

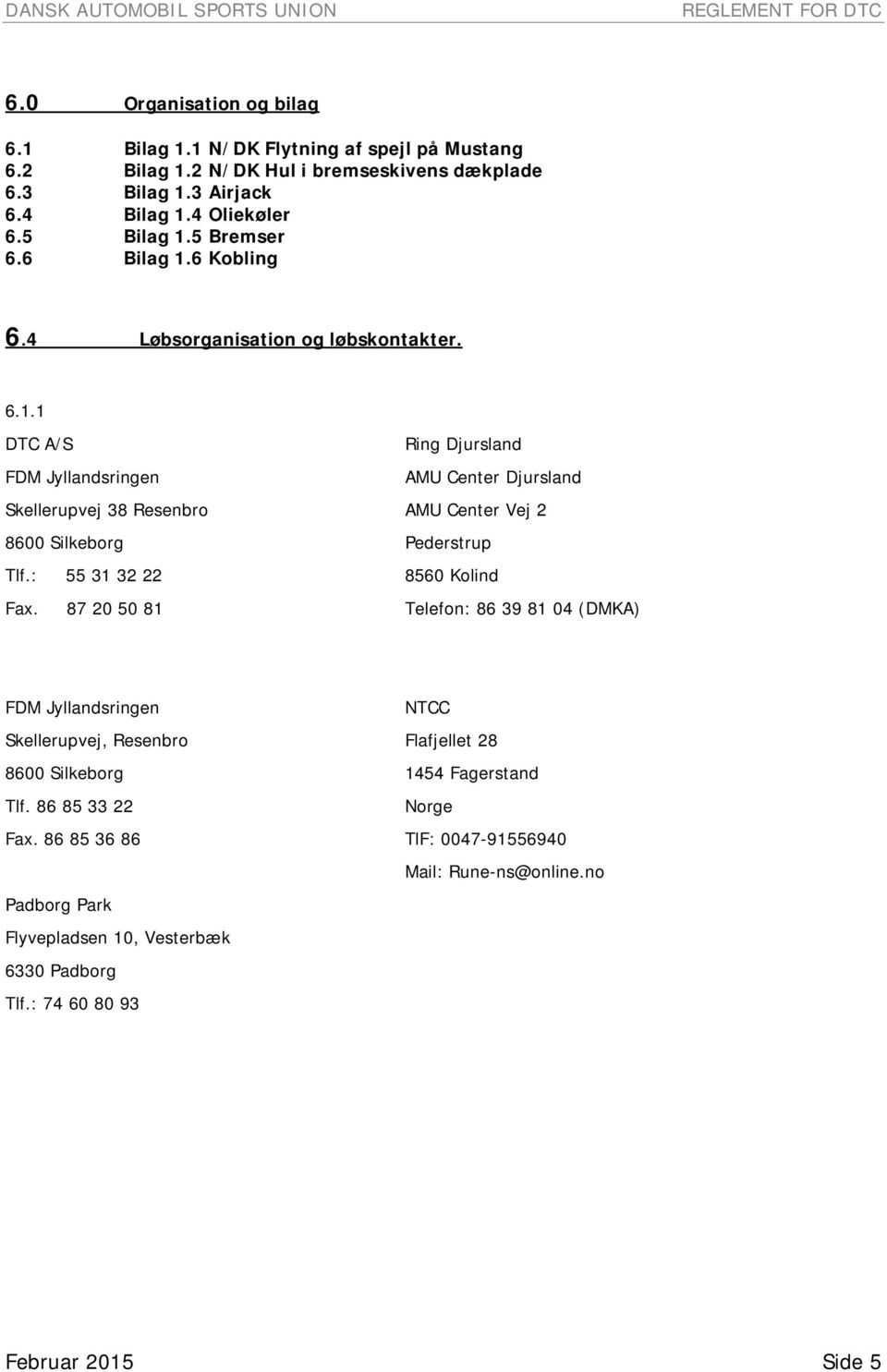

5 DANSK AUTOMOBIL SPORTS UNION REGLEMENT FOR DTC 6.0 Organisation og bilag 6.1 Bilag 1.1 N/DK Flytning af spejl på Mustang 6.2 Bilag 1.2 N/DK Hul i bremseskivens dækplade 6.3 Bilag 1.3 Airjack 6.4 Bilag 1.4 Oliekøler 6.5 Bilag 1.5 Bremser 6.6 Bilag 1.6 Kobling 6.4 Løbsorganisation og løbskontakter DTC A/S FDM Jyllandsringen Skellerupvej 38 Resenbro 8600 Silkeborg Tlf.: Fax Ring Djursland AMU Center Djursland AMU Center Vej 2 Pederstrup 8560 Kolind Telefon: (DMKA) FDM Jyllandsringen Skellerupvej, Resenbro 8600 Silkeborg Tlf Fax Padborg Park Flyvepladsen 10, Vesterbæk 6330 Padborg Tlf.: NTCC Flafjellet Fagerstand Norge TlF: Mail: Rune-ns@online.no Februar 2015 Side 5

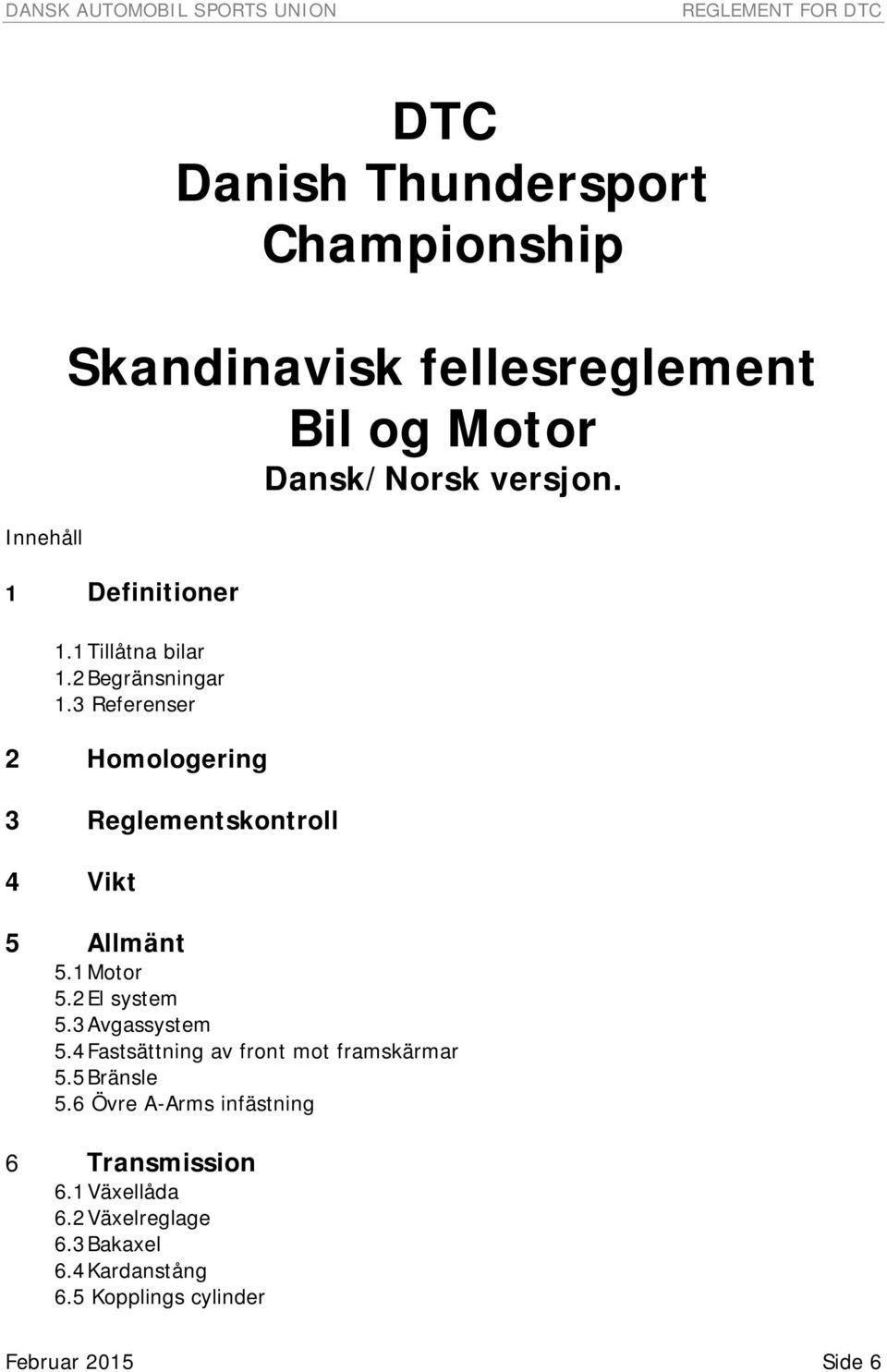

6 DANSK AUTOMOBIL SPORTS UNION REGLEMENT FOR DTC Innehåll DTC Danish Thundersport Championship Skandinavisk fellesreglement Bil og Motor Dansk/Norsk versjon. 1 Definitioner 1.1 Tillåtna bilar 1.2 Begränsningar 1.3 Referenser 2 Homologering 3 Reglementskontroll 4 Vikt 5 Allmänt 5.1 Motor 5.2 El system 5.3 Avgassystem 5.4 Fastsättning av front mot framskärmar 5.5 Bränsle 5.6 Övre A-Arms infästning 6 Transmission 6.1 Växellåda 6.2 Växelreglage 6.3 Bakaxel 6.4 Kardanstång 6.5 Kopplings cylinder Februar 2015 Side 6

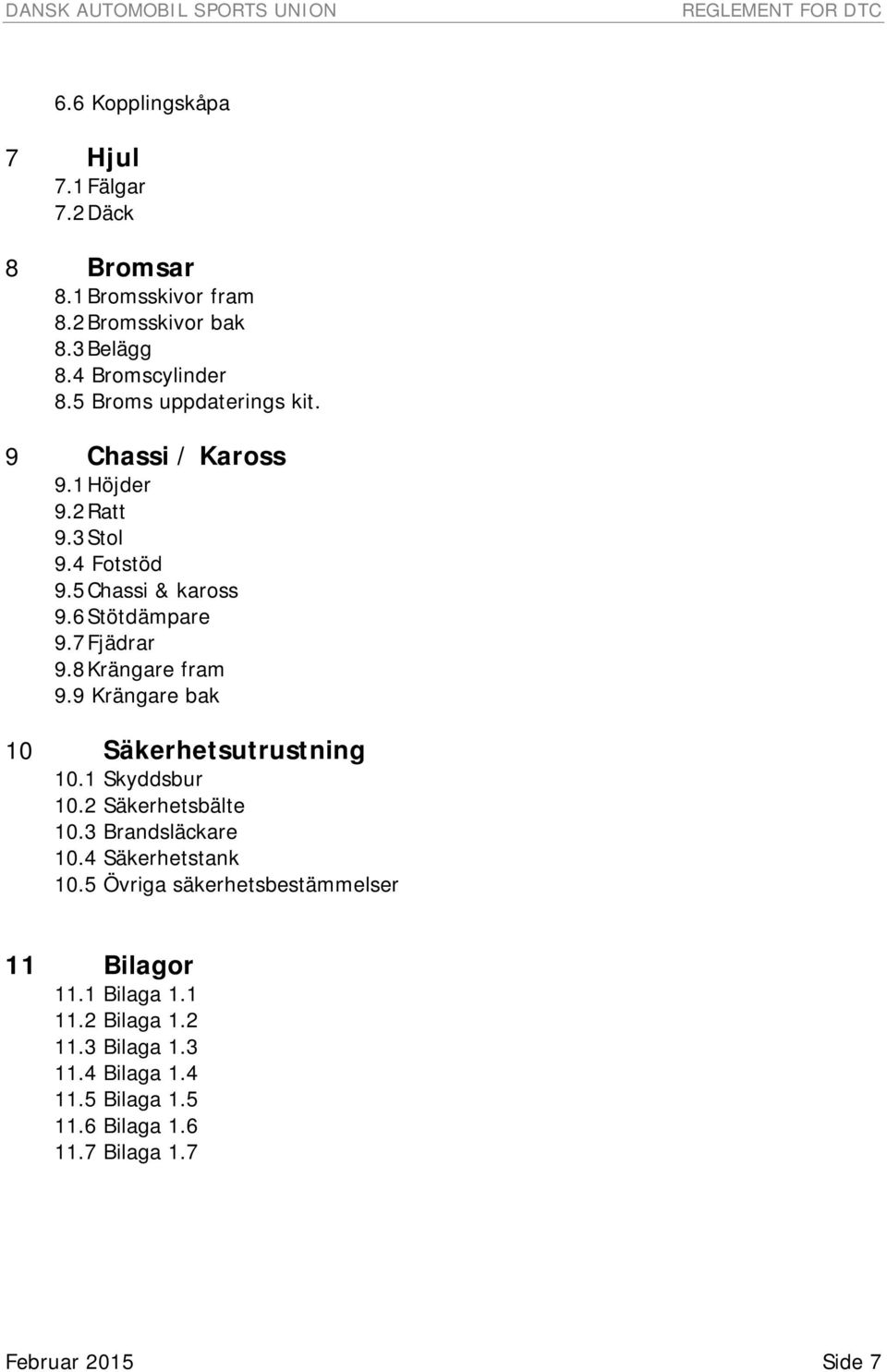

7 DANSK AUTOMOBIL SPORTS UNION REGLEMENT FOR DTC 6.6 Kopplingskåpa 7 Hjul 7.1 Fälgar 7.2 Däck 8 Bromsar 8.1 Bromsskivor fram 8.2 Bromsskivor bak 8.3 Belägg 8.4 Bromscylinder 8.5 Broms uppdaterings kit. 9 Chassi / Kaross 9.1 Höjder 9.2 Ratt 9.3 Stol 9.4 Fotstöd 9.5 Chassi & kaross 9.6 Stötdämpare 9.7 Fjädrar 9.8 Krängare fram 9.9 Krängare bak 10 Säkerhetsutrustning 10.1 Skyddsbur 10.2 Säkerhetsbälte 10.3 Brandsläckare 10.4 Säkerhetstank 10.5 Övriga säkerhetsbestämmelser 11 Bilagor 11.1 Bilaga Bilaga Bilaga Bilaga Bilaga Bilaga Bilaga 1.7 Februar 2015 Side 7

8 DANSK AUTOMOBIL SPORTS UNION REGLEMENT FOR DTC Definitioner Tillåtna bilar. Bilar framtagna av Performance AutoMotive Scandinavian AB (PASAB). Modell Chevrolet Camaro, Ford Mustang samt Dodge Challenger med chassi märkning CCR Mk1 eller Mk2. Begränsningar. Alla modifieringar och avvikelser ej tydligt godkända i detta reglemente är absolut förbjudet, om inte Bulletin från DTC a/s - NTCC a/s, tillåter eller styrker ytterligare modifieringar eller avvikelse. En tillåten modifiering får ej medföra en otillåten modifiering. De enda godkända ändringarna som är tillåtna är de normala justeringar samt service och utbyte av skadade delar. Dessa delar får endast utbytas mot original klassade CCR Mk1 eller Mk2 delar enligt bilaga 1.1 Chevrolet Camaro, bilaga 1.2 Ford Mustang. Bilaga 1.4 Dodge Challanger Skador på kaross och karossdelar, lack samt dekaler måste repareras och/eller bytas så snart som möjligt efter tävlingen. Referenser I vissa artiklar hänvisas till DASU/NBF s bestämmelser. Dessa bestämmelser finns att hämta på > Racing > Regler > Tekniska regler TR. Homologering Som grund för dessa regler föreligger CCR Mk1 eller Mk2 Work shop manual och av PASAB framtagna klassade delar enl. bifogad bilaga 1.1 Chevrolet Camaro, bilaga 1.2 Ford Mustang. Bilaga 1.4 Dodge Challanger Reglementskontroll Enligt DTC-DASU / NTCC-NBF s gällande bestämmelser. Tolkning av detta reglemente skall göras i samråd med DTC a/s, NTCC a/s og PASAB. Vikt Minimivikt 1215 Kg. inkl. förare. Eventuell ballast skall monteras i avsedd viktlåda. Ballastvikt skall kunna plomberas. Med minimivikt menas den vikt som bilen har under träning, kval/tävling med förare. Bilen kan beordras in för vägning när som helst före, under eller efter träning, kval/tävling och ska då uppfylla minimivikten. Allmänt 5,1 Motor Motor GM LS3CC enl. bilaga 1.3 5,2 El system Februar 2015 Side 8

9 DANSK AUTOMOBIL SPORTS UNION REGLEMENT FOR DTC Batteri Optima modell 34/78. Art.nr: Red Top Starting. Laptimer får monteras. Transponder skall monteras på höger främre ramben i förborrade hål. Bilens original Instrument får ej demonteras. Det är tillåtet att montera digitalt instrument (Typ Dash/datalogging ) Minuskabel skall anslutas till bilens centrala jordanslutning. Pluskabel skall anslutas till tändningsströmbrytare. OBS! Allt kablage måste dras via karossens prefabricerade kabelgenomföringar, inga nya hål får upptagas. Endast följande sensorer är tillåtna till dash/dataloggingsystem: Sensor för G-kraft, invändigt monterad i loggerboxen. Sensor för GPS. Sensor för inv. kupé temperatur inv. monterad i loggerboxen. Sensor för Volt. Sensor för motorvarvtal. Sensor (Max.2 st.) för hjulhastighet monterat på vänster framhjul och ett bakhjul. Sensor för varvtider. Sensorer för oljetemperatur och oljetryck. Sensor för motorns vattentemperatur. Sensor för lambdamätare. Sensor för bränsletryck. GPS Sensor för bromstryck. Sensor för styrning. Sensor för gasreglaget. Sensor for olie tank niveau. 5,3 Avgassystem Headers och Y-rör CCR Mk1/ CCR Mk2 Enl. bilaga 1.1, 1.2, 1.4 Ljuddämpare, katalysator samt slutrör enligt Nasjonale bestämmelser. 5,4 Fastsättning av front mot framskärmar Original fästelement mellan front och skärmar får ersättas. Fästelementen är fria dock med följande förbehåll: Fästelementen måste monteras, skruvas, nitas i original glasfiber kant/vinkel som finns på både skärm och front. Inga fästelement får monteras från utsidan av framskärmar och front. 5,5 Bränsle Se 5.6 i nasjonal tillegg. Det ska körs med vanlig kommersiell / pump gas 100 oktan. 5,6 Övre A-Arms skruvar För montering av art (Övre A-Arm) mot chassi skall skruvförbandet bestå av Skruv, bricka+bricka samt Låsmutter i metall. Skruv: UNC ½ x 2½. Låsmutter gängdjup 7/16 (11mm). Stålbricka t = 3/32 (2,38mm) Februar 2015 Side 9

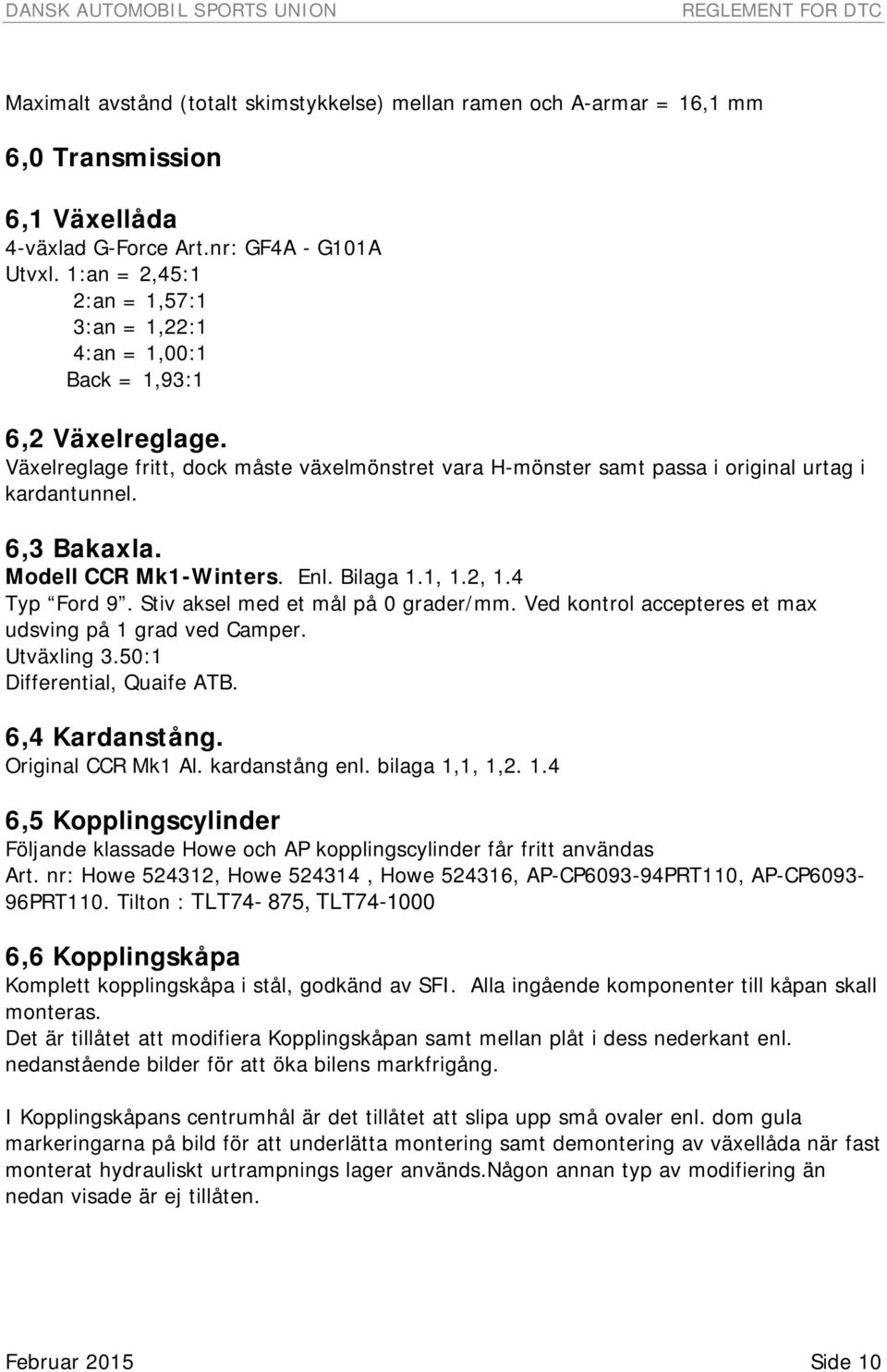

10 DANSK AUTOMOBIL SPORTS UNION REGLEMENT FOR DTC Maximalt avstånd (totalt skimstykkelse) mellan ramen och A-armar = 16,1 mm 6,0 Transmission 6,1 Växellåda 4-växlad G-Force Art.nr: GF4A - G101A Utvxl. 1:an = 2,45:1 2:an = 1,57:1 3:an = 1,22:1 4:an = 1,00:1 Back = 1,93:1 6,2 Växelreglage. Växelreglage fritt, dock måste växelmönstret vara H-mönster samt passa i original urtag i kardantunnel. 6,3 Bakaxla. Modell CCR Mk1-Winters. Enl. Bilaga 1.1, 1.2, 1.4 Typ Ford 9. Stiv aksel med et mål på 0 grader/mm. Ved kontrol accepteres et max udsving på 1 grad ved Camper. Utväxling 3.50:1 Differential, Quaife ATB. 6,4 Kardanstång. Original CCR Mk1 Al. kardanstång enl. bilaga 1,1, 1, ,5 Kopplingscylinder Följande klassade Howe och AP kopplingscylinder får fritt användas Art. nr: Howe , Howe , Howe , AP-CP PRT110, AP-CP PRT110. Tilton : TLT74-875, TLT ,6 Kopplingskåpa Komplett kopplingskåpa i stål, godkänd av SFI. Alla ingående komponenter till kåpan skall monteras. Det är tillåtet att modifiera Kopplingskåpan samt mellan plåt i dess nederkant enl. nedanstående bilder för att öka bilens markfrigång. I Kopplingskåpans centrumhål är det tillåtet att slipa upp små ovaler enl. dom gula markeringarna på bild för att underlätta montering samt demontering av växellåda när fast monterat hydrauliskt urtrampnings lager används.någon annan typ av modifiering än nedan visade är ej tillåten. Februar 2015 Side 10

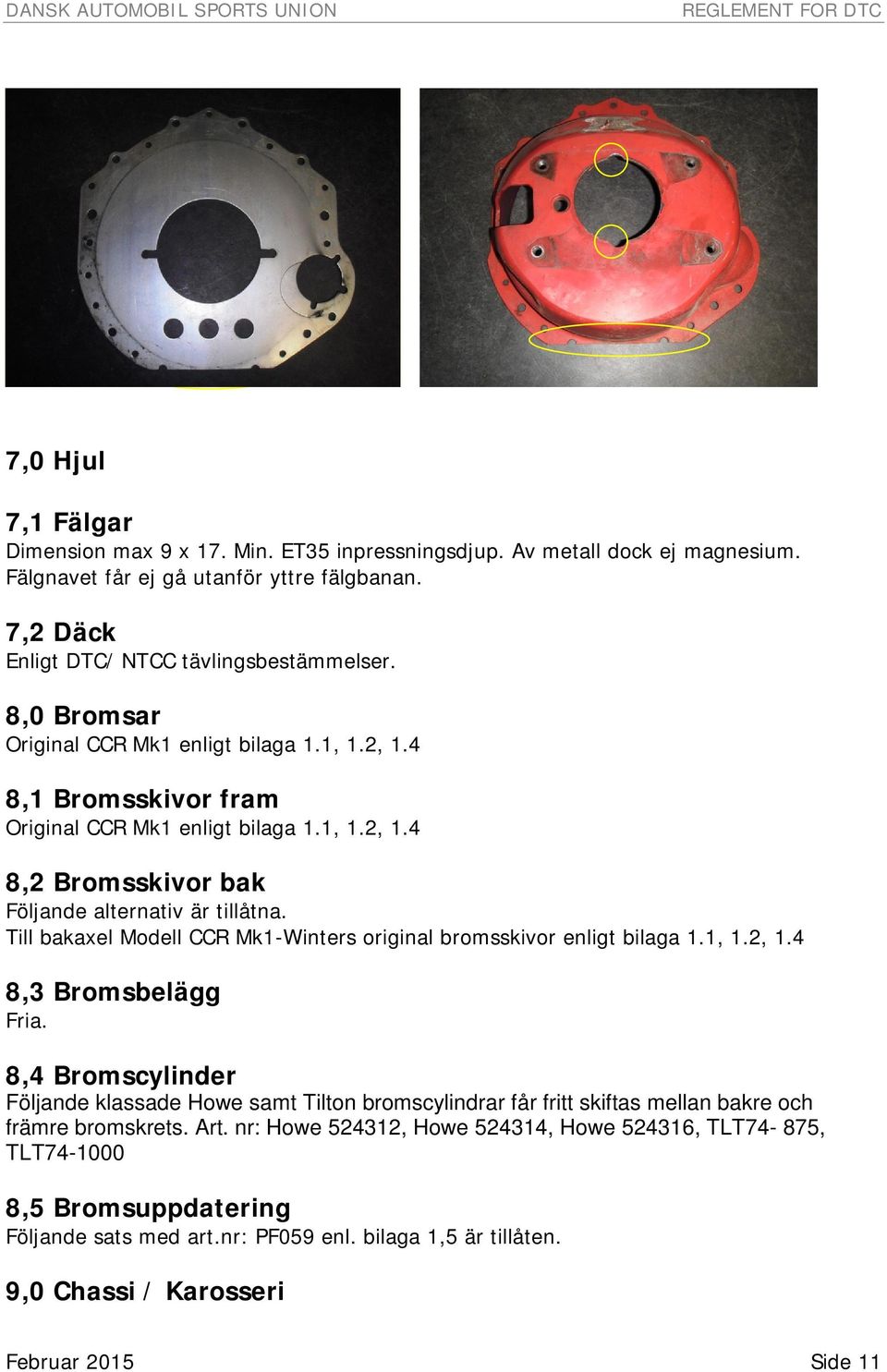

11 DANSK AUTOMOBIL SPORTS UNION REGLEMENT FOR DTC 7,0 Hjul 7,1 Fälgar Dimension max 9 x 17. Min. ET35 inpressningsdjup. Av metall dock ej magnesium. Fälgnavet får ej gå utanför yttre fälgbanan. 7,2 Däck Enligt DTC/ NTCC tävlingsbestämmelser. 8,0 Bromsar Original CCR Mk1 enligt bilaga 1.1, 1.2, 1.4 8,1 Bromsskivor fram Original CCR Mk1 enligt bilaga 1.1, 1.2, 1.4 8,2 Bromsskivor bak Följande alternativ är tillåtna. Till bakaxel Modell CCR Mk1-Winters original bromsskivor enligt bilaga 1.1, 1.2, 1.4 8,3 Bromsbelägg Fria. 8,4 Bromscylinder Följande klassade Howe samt Tilton bromscylindrar får fritt skiftas mellan bakre och främre bromskrets. Art. nr: Howe , Howe , Howe , TLT74-875, TLT ,5 Bromsuppdatering Följande sats med art.nr: PF059 enl. bilaga 1,5 är tillåten. 9,0 Chassi / Karosseri Februar 2015 Side 11

12 DANSK AUTOMOBIL SPORTS UNION REGLEMENT FOR DTC 9,1 Höjder Splitter höjd underkant splitter mot mätplan = Min 40mm. Mätområde = Mellan rambjelkene. Ramhöjd underkant balk mot mätplan = Min 58mm. Mätområde = Längsgående yttre rambalk på en yta av 100mm mätt från framkant av balken. Dessa mätningar skall göras på en plan yta med föraren i bilen. Dessa mått kan kontrolleras när som helst under en tävlingshelg. Höjden skall kollas med minimum däcktryck 1,5kg. 9,2 Ratt Fri. dock skall CCR Mk1 rattnav användas. Det är tillåtet att tillverka ett Masterkey spår i rattnav samt i rattstång. 9,3 Stol Stol og monteringsplåtar mellan stol och justerbart underrede enligt DASU/ NBF s Tekniska reglar. Det är dock tillåtet att demontera det justerbara underredet Sliding seat. Original infästnings hål i golvet måste användas, får ej ändras eller modifieras. 9,4 Fotstöd Individuellt anpassat fotstöd får monteras i golvplåt med Popnit. 9,5 Chassi & Kaross All värmebehandling/riktning på huvudrörramen får endast utföras av PASAB og PASAB s utnevnte service bedrifter i Danmark og Norge. De skruvade stötfångarna får riktas och svetsas, dock måste originalform, dimension och material bibehållas. Chassi- och karossdelar får endast utbytas mot original CCR Mk1 enl. bilag1.1, 1.2, 1.4 Det är tillåtet att montera 2st. Värmeutsläpp art.nr:b940 på Motorhuv. Grill/front dekal art.nr: PF024 = Camaro. Art.nr: MUSTHLD = Mustang Art.nr: CHAHLD = Challenger skall vara monterade, får ej förändras. Bakljus dekal art.nr: PF025, PF026 = Camaro. Art. nr: MUSTLDR, MUSTLDL = Mustang Art.nr: CHATLDL, CHATLDR = Challenger skall vara monterade, får ej förändras. 9,6 Stötdämpare Fram: Öhlins typ CAX Bak: Öhlins typ CAX Exklusiv leverantör av stötdämpare samt fjädrar är Öhlins. Service samt Plombering får endast utföras av ovanstående företag eller av deres nasjonale representanter. Nedanstående tre olika plomberings dekaler är godkända, samt den Gula färg plomberingen av mutter. Den Gula färgen samt ett av dekalalternativen måste alltid finnas obrutna. Februar 2015 Side 12

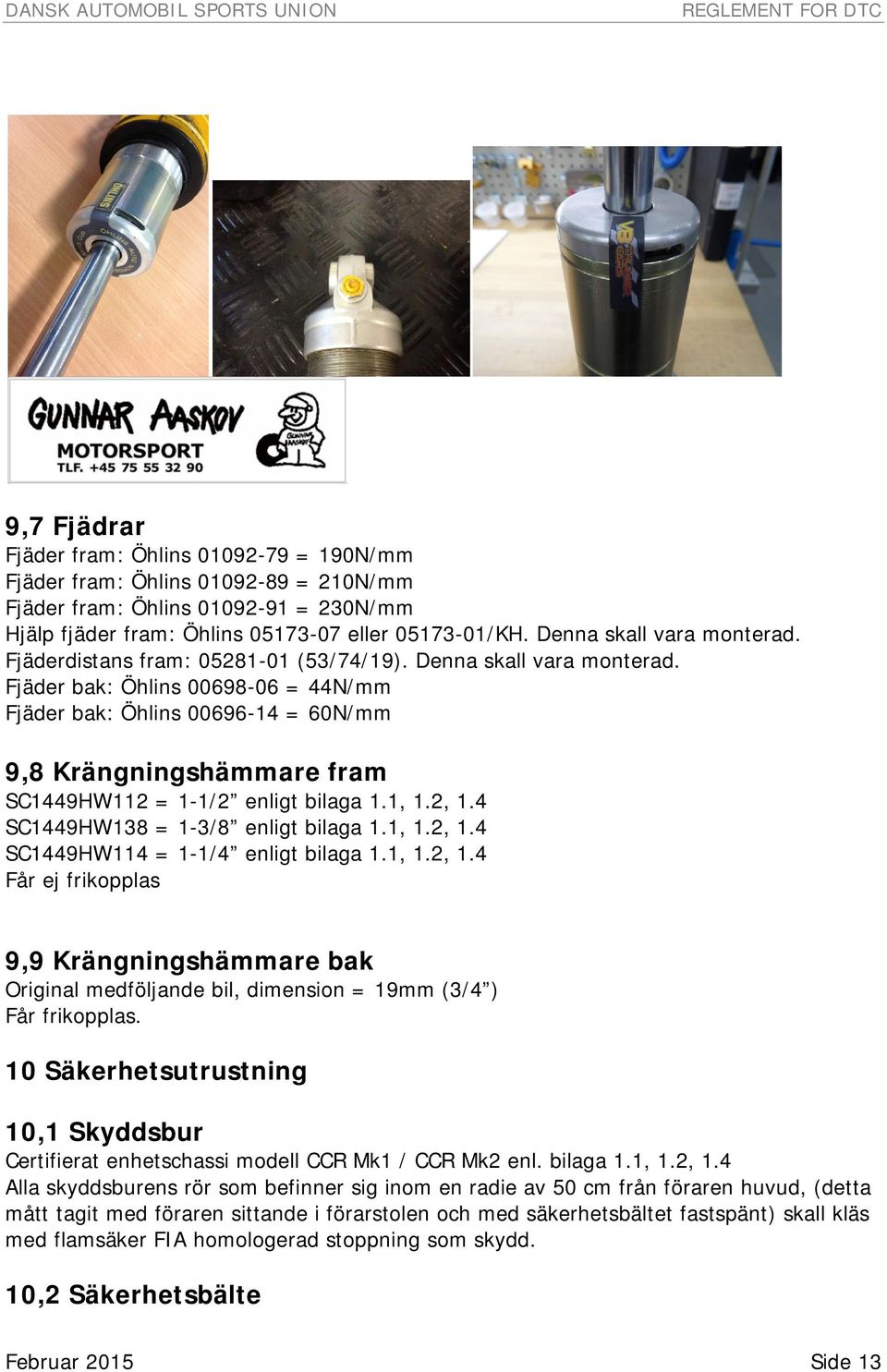

13 DANSK AUTOMOBIL SPORTS UNION REGLEMENT FOR DTC 9,7 Fjädrar Fjäder fram: Öhlins = 190N/mm Fjäder fram: Öhlins = 210N/mm Fjäder fram: Öhlins = 230N/mm Hjälp fjäder fram: Öhlins eller /KH. Denna skall vara monterad. Fjäderdistans fram: (53/74/19). Denna skall vara monterad. Fjäder bak: Öhlins = 44N/mm Fjäder bak: Öhlins = 60N/mm 9,8 Krängningshämmare fram SC1449HW112 = 1-1/2 enligt bilaga 1.1, 1.2, 1.4 SC1449HW138 = 1-3/8 enligt bilaga 1.1, 1.2, 1.4 SC1449HW114 = 1-1/4 enligt bilaga 1.1, 1.2, 1.4 Får ej frikopplas 9,9 Krängningshämmare bak Original medföljande bil, dimension = 19mm (3/4 ) Får frikopplas. 10 Säkerhetsutrustning 10,1 Skyddsbur Certifierat enhetschassi modell CCR Mk1 / CCR Mk2 enl. bilaga 1.1, 1.2, 1.4 Alla skyddsburens rör som befinner sig inom en radie av 50 cm från föraren huvud, (detta mått tagit med föraren sittande i förarstolen och med säkerhetsbältet fastspänt) skall kläs med flamsäker FIA homologerad stoppning som skydd. 10,2 Säkerhetsbälte Februar 2015 Side 13

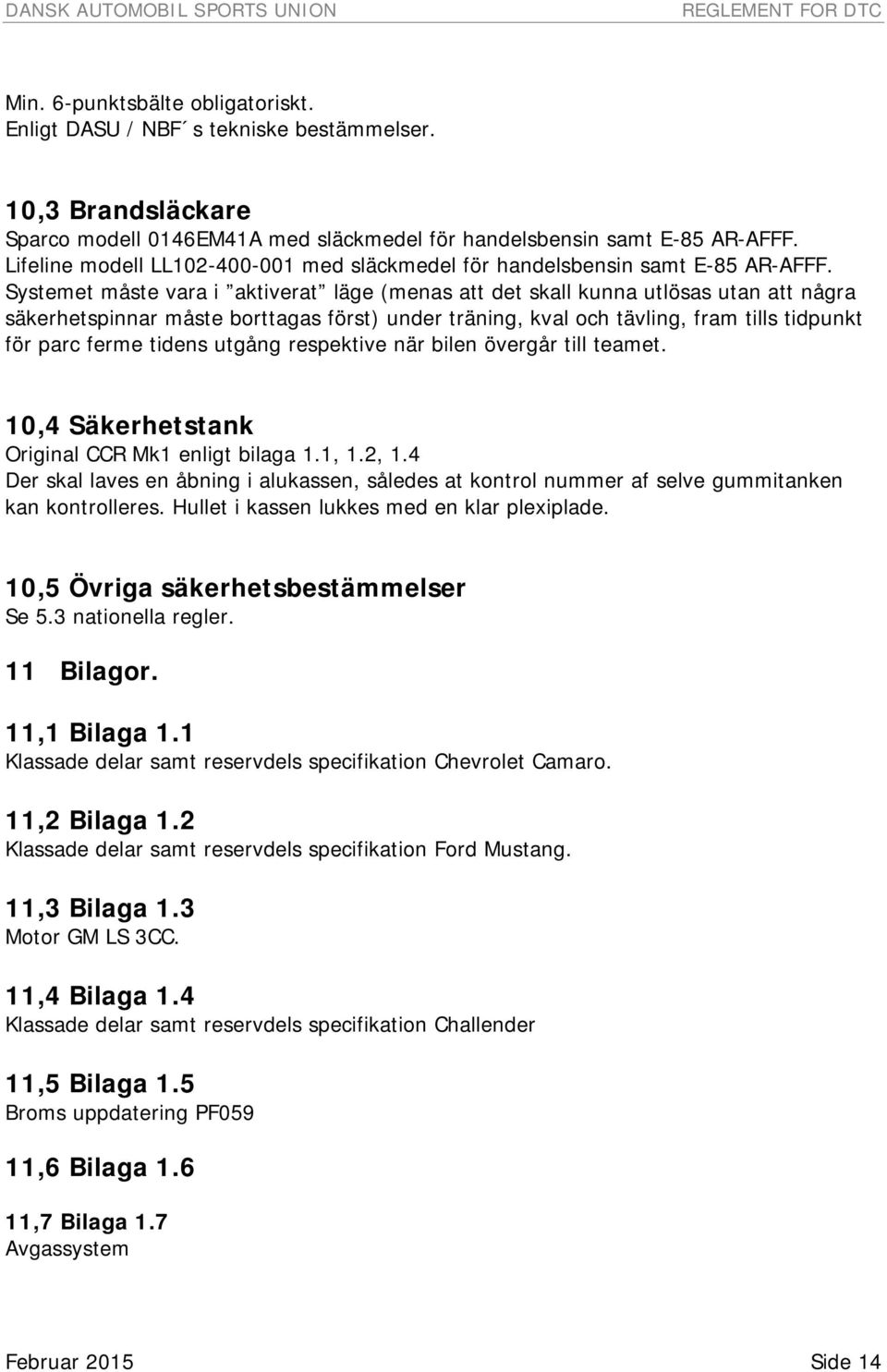

14 DANSK AUTOMOBIL SPORTS UNION REGLEMENT FOR DTC Min. 6-punktsbälte obligatoriskt. Enligt DASU / NBF s tekniske bestämmelser. 10,3 Brandsläckare Sparco modell 0146EM41A med släckmedel för handelsbensin samt E-85 AR-AFFF. Lifeline modell LL med släckmedel för handelsbensin samt E-85 AR-AFFF. Systemet måste vara i aktiverat läge (menas att det skall kunna utlösas utan att några säkerhetspinnar måste borttagas först) under träning, kval och tävling, fram tills tidpunkt för parc ferme tidens utgång respektive när bilen övergår till teamet. 10,4 Säkerhetstank Original CCR Mk1 enligt bilaga 1.1, 1.2, 1.4 Der skal laves en åbning i alukassen, således at kontrol nummer af selve gummitanken kan kontrolleres. Hullet i kassen lukkes med en klar plexiplade. 10,5 Övriga säkerhetsbestämmelser Se 5.3 nationella regler. 11 Bilagor. 11,1 Bilaga 1.1 Klassade delar samt reservdels specifikation Chevrolet Camaro. 11,2 Bilaga 1.2 Klassade delar samt reservdels specifikation Ford Mustang. 11,3 Bilaga 1.3 Motor GM LS 3CC. 11,4 Bilaga 1.4 Klassade delar samt reservdels specifikation Challender 11,5 Bilaga 1.5 Broms uppdatering PF059 11,6 Bilaga ,7 Bilaga 1.7 Avgassystem Februar 2015 Side 14

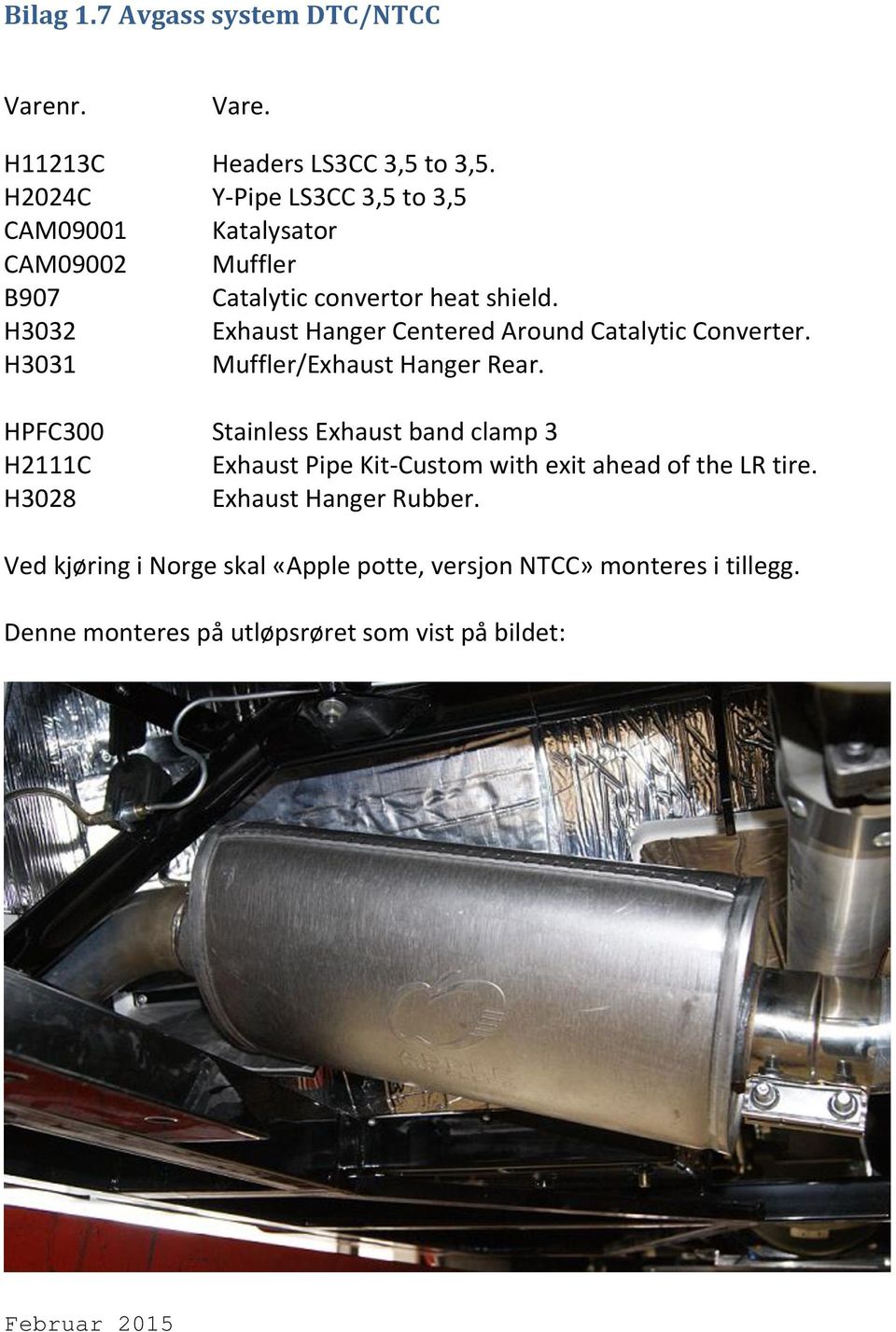

15 Bilag 1.7 Avgass system DTC/NTCC Varenr. Vare. H11213C Headers LS3CC 3,5 to 3,5. H2024C Y-Pipe LS3CC 3,5 to 3,5 CAM09001 Katalysator CAM09002 Muffler B907 Catalytic convertor heat shield. H3032 Exhaust Hanger Centered Around Catalytic Converter. H3031 Muffler/Exhaust Hanger Rear. HPFC300 Stainless Exhaust band clamp 3 H2111C Exhaust Pipe Kit-Custom with exit ahead of the LR tire. H3028 Exhaust Hanger Rubber. Ved kjøring i Norge skal «Apple potte, versjon NTCC» monteres i tillegg. Denne monteres på utløpsrøret som vist på bildet:

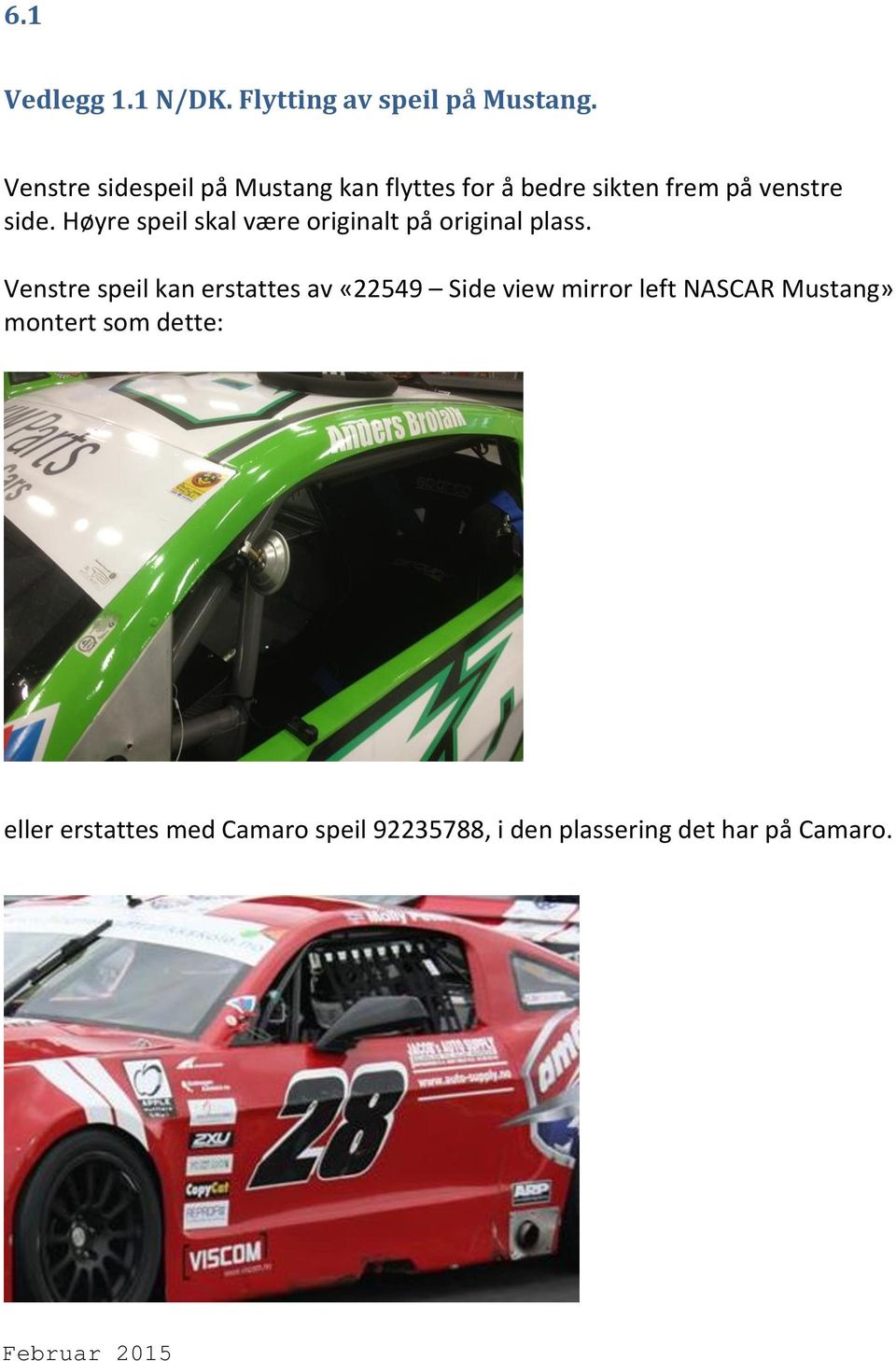

16 6.1 Vedlegg 1.1 N/DK. Flytting av speil på Mustang. Venstre sidespeil på Mustang kan flyttes for å bedre sikten frem på venstre side. Høyre speil skal være originalt på original plass. Venstre speil kan erstattes av «22549 Side view mirror left NASCAR Mustang» montert som dette: eller erstattes med Camaro speil , i den plassering det har på Camaro.

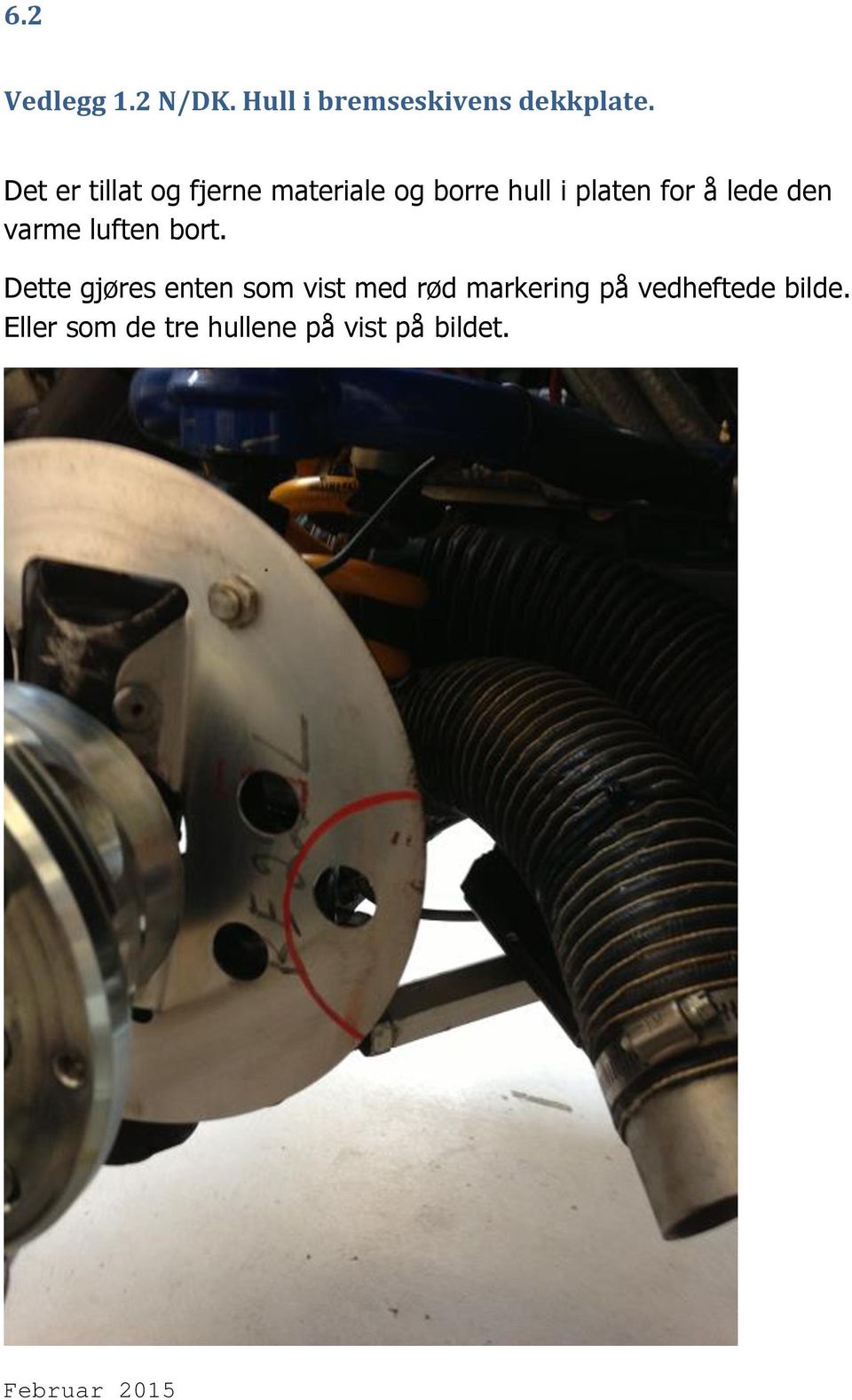

17 6.2 Vedlegg 1.2 N/DK. Hull i bremseskivens dekkplate. Det er tillat og fjerne materiale og borre hull i platen for å lede den varme luften bort. Dette gjøres enten som vist med rød markering på vedheftede bilde. Eller som de tre hullene på vist på bildet.

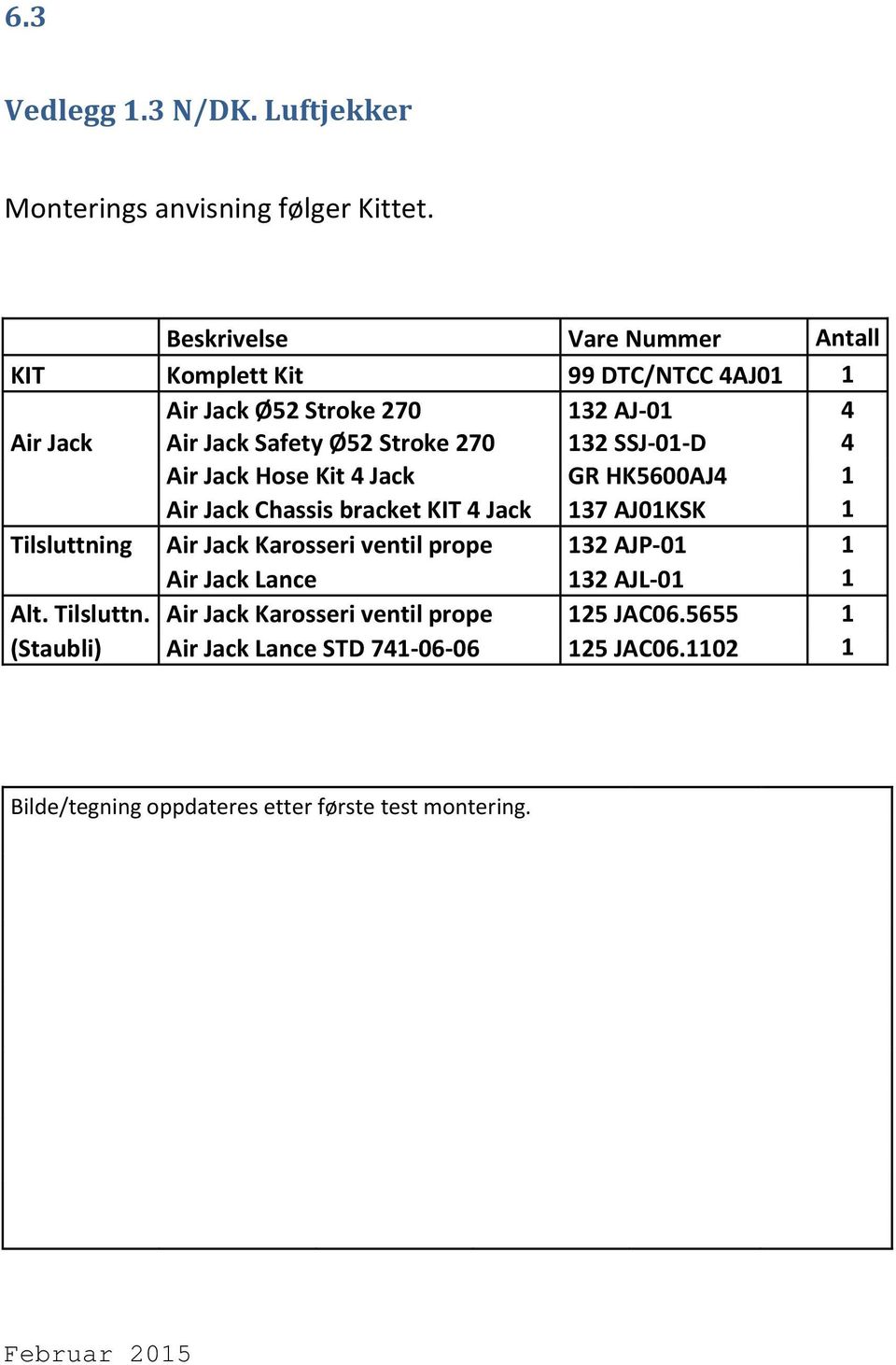

18 6.3 Vedlegg 1.3 N/DK. Luftjekker Monterings anvisning følger Kittet. Beskrivelse Vare Nummer Antall KIT Komplett Kit 99 DTC/NTCC 4AJ01 1 Air Jack Ø52 Stroke AJ-01 4 Air Jack Air Jack Safety Ø52 Stroke SSJ-01-D 4 Air Jack Hose Kit 4 Jack GR HK5600AJ4 1 Air Jack Chassis bracket KIT 4 Jack 137 AJ01KSK 1 Tilsluttning Air Jack Karosseri ventil prope 132 AJP-01 1 Air Jack Lance 132 AJL-01 1 Alt. Tilsluttn. Air Jack Karosseri ventil prope 125 JAC (Staubli) Air Jack Lance STD JAC Bilde/tegning oppdateres etter første test montering.

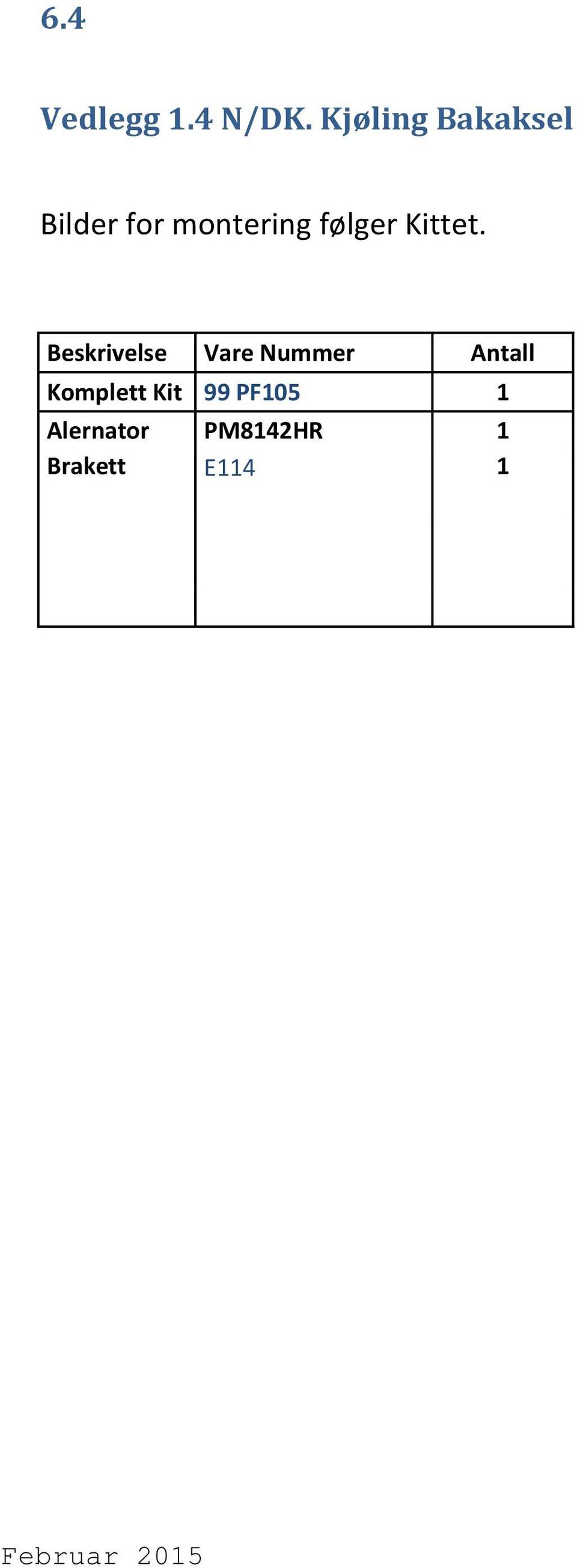

19 6.4 Vedlegg 1.4 N/DK. Kjøling Bakaksel Bilder for montering følger Kittet. Beskrivelse Vare Nummer Antall Komplett Kit 99 PF105 1 Alernator PM8142HR 1 Brakett E114 1

20 6.5 Vedlegg 1.5 N/DK. Oppdatering bremser 2015 Front Beskrivelse Vare Nummer Antall Komplett Kit 99 DTC/NTCC Caliber V CP9660-3S4L 1 Caliber H CP9660-2S4L 1 Caliber Beslag CCA Skive V CP RA 1 Skive H CP RA 1 Bell BCA0212x2286B 2 Monterings KIT (skive) CP K12 2 Fitting KIT FKCA Bak Beskrivelse Vare Nummer Antall Komplett Kit 99 DTC/NTCC Caliber V Caliber H Caliber Beslag CCA Skive V CP ** 1 Skive H CP ** 1 Hub 36566* 2 Monterings KIT (skive) 21518* 2

21 6.6 Vedlegg 1.6 N/DK. Oppdatering av Cluch Beskrivelse Vare Nummer Antall Komplett Kit 99 DTC Trykfod 184mm 3PL Gear LS3 105 CP7373-CE90-SF 1 Nav 184mm Gear TypeX2 105 CP FM3 2 Nav 184mm 1/18x26 Gear drive hub 105 CP FM3 1 Svinghjul LS2-7, 184 Race Udrykkerleje, Sadev/C2R2 102 KRB5240X001 1 Spacer Howe AP LS SP 1 Bolt UNB M A Rondelle SPS Tandskive A

22 6.7 Vedlegg 1.7 N/DK. Ombygging av bensintank. På toppen av bensintank skal det være et vindu som viser godkjennings nummeret på tank innlegget. Platen skal monteres etter tegning, og plasseringen sideveis tilpasses godkjenningsnummerets plassering på innlegget. Bolter settes fra innsiden og muttere oppe på platen. Beskrivelse Vare Nummer Antall Komplett Kit 99 DTC/NTCC Vindus Plate 1 Ramme 1 Bolter 12 Muttere 12

23 11,1 Bilaga 1.1 Chevrolet Camaro CCR Mk1/Mk2 klassade delar samt reservdelsspecifikation. LS3CC P.N. LS3CC engine Pressure plate & Disc GF4A 10702P Description Transm. GF4A/G101A Special Frame & Cage Assembly, Perimeter Front Frame, Camaro Cup Tail Section B890 Aluminum Interior, Incl Heat Shields Radiator Duct Work Kit-RR LS3CC 82120CAM 82220CAM SCA827 WQRS HE-236 PF046 Front Bumper Kit, Camaro, includes hood support Rear Bumper Kit, Camaro Collapsable Steering Shaft Steering quick release. Rack, Woodward Power 17.25" Threaded,.220 t/b, 955 valve, 1.5" cylinder Rack limiter plate Rack Spacer 1/4" Rack Spacer 3/8" KRC KRC KRC KRC PS8302 PS501 R3315 R35115 P/S Pump Evolution Alum. P/S Pump Alum. P/S Pulley LS3CC P/S Bracket LS3CC Power Steering Hose Kit W/Cooler Power Steering Tank W/Bracket Sleeve 5/8 x15 Hex Alum. Tie Rod Assembly, Quick Bump Tie rod 5/8-18 LH Inside Tie rod 5/8-18 RH Outside Tie rod inner stud Tie rod outer stud Bolt Kit suspension Ball Joint, Precision Upper Ball Joint, Stud Only Upper Precision Max Upper A-Frame 9.75" Upper A-Frame Key Kit A-frame Shims 1/ A-frame Shims 3/ A-frame Shims ¼ A-frame Shims 3/ A-frame Shims ½ 60210S C C A-frame Shims Kit Lower control arm Lower-Threaded Ball Joint-17 5/8", Ohlins Shock 1

24 22410 Ball Joint, Precision Lower Ball Joint, Stud Only Lower AU-AM12T Rod end ¾ RH male 22947A-19 Strut Rod Assembly W/19" Sleeve Strut arm rod end angled AU-AB12T Rod end ¾ LH male Spindle, Right 5X L4 Spindle, Left 5X Sway Bar Kit, Splined 1-3/8 Bar SC1449HW114 Sway bar 1-1/4" SC1449HW138 Sway bar 1-3/8" SC1449HW112 Sway bar 1-1/2" Bushing Delron for splined swaybar Swaybar arm Left Swaybar arm Right Rear Sway Bar Kit Trailing Arm Assembly, special axle mount - 5/8" 1180 Panhard Axle Mount Rear Ford Axle clamp, special for 3 tube Panhard Assembly Panhard Mount, Frame 3252 Axle Stops Winters 9 third link bracket Wheel Studs rear Front hubs 5x4,75, Steel Mk Hub dust cover Mk Brake rotor hat T-nuts for hat Bolt for T-nut 36573G Hans cooling gasket Front Hubs, 5X4.75, Steel Mk Hub Dust Cover Mk Rear Hubs 5x4,75 Steel Drive flange Wheel spacer 9 W83333 Axle shaft 9 W83337 Axle shaft 9 RV102 Rear end vent assy 9 KN Filter for vent tank SIC9188 Axle tube seal 9 QDR1 Quafie ATB Diff. CCRMK1/Winters Rear axle 9 W95590 Winters 9 housing with axle tubes WA94303 Winters 9 center section HUR Shift Boot Hurst PM8182 Alternator 75A KRC8172 Alternator 50A Alternator 40A RE200 Naca duct single hole KRC Alernator pulley LS3CC GDY Alternator belt LS3CC E113 Alternator bracket LS3CC 2

25 E7015 ECM mount LS3CC PF062 GM ECM LS3CC E7016 Engine wire harness LS3CC 9026, 9027 Engine Skid Pan R100 Engine spacer ¼ R1005 Engine spacer ½ E15910 Engine vent tank for valve covers LS3CC E1597 Oil filter block off line adapter LS3CC Hydr. Bearing line and bleed kit incl. coupler QM Drive Shaft, Aluminum 39.5" QM Drive Shaft, Yoke Drive Shafts U-Bolts 9 369YOKE Machined Yoke 36299, 36299L Motor mounts front LS3CC 3611 Motor Mounts, Left 3613 Motor Mounts. Right ATM2271 Water temp fitting at water pump 3/8 NPT LS3CC Rad. Hose reducer 1,75 to 1,5 LS3CC Rad. Hose reducer 1,5 to 1,25 LS3CC Vertical surge tank LS3CC 28474,75 Dia. 90 hose from surge tank to water pump LS3CC HRP ,5 90 blue hose LS3CC HRP ,75 45 blue hose LS3CC Rad. Hose connector 3,5 Long (1 of 1,5 dia.) LS3CC Rad. Hose connector 4 Long (1 of 1,75 ) LS3CC 34129C10 Radiator, W/Oil Cooler 3427 Radiator Cap 3426 Spool thermostat replacement Radiator Hoses, Overflow Tank & Lines Upper Radiator Mount, Left Upper Radiator Mount, Right M162K Fan, electric 16 pull MFA104 Fan, mounting kit CAN22625 Remote Oil Filter Mount E3005 Engine Oil Filter Line Kit LS3CC E1599 Dry sump oil tank LS3CC E164 Dry sump oil tank mounting brackets and straps LS3CC E165 Dry sump oil tank heat shield LS3CC Engine Oil cooler in Air box 7,5 x11 LS3CC 22-M22AN10-SE Setrab Cooler fitting E166 Engine Oil cooler mount LS3CC GS Seals It gasket SLP Air box LS3CC Plastic GM filter mount LS3CC Air filter GM/AC Delco E146 Alum.angle filter box mount LS3CC E ,5 elbow LS3CC E7003 3,5 to 4 Hose connector LS3CC E145 Air deflector LS3CC H2111C H11213C H2024C Exhaust Pipe Kit Custom with exit ahead of the LR tire. New headers LS3CC narrower chassi clearance LS3CC Y-pip LS3CC 3,5 to 3,5 LS3CC 3

26 B907 catalytic convertor heat shield H3032 Exhaust Hanger Centred Around catalytic Converter H3031 Muffler / Exhaust Hanger Rear H3028 Exhaust Hanger Rubber HPFC300 Stainless Exhaust band clamp 3 PF059 Brake uppgrade Mk2 kit front RS Wilwood Caliper, 6 Piston, Front RS Wilwood Caliper, 6 Piston, Front L Wilwood Caliper, 4 Piston, Rear R Wilwood Caliper, 4 Piston, Rear Wilwood Caliper, 4 Piston. Rear Cast clamp on bracket 9 B716SHCS Caliper bolts CP Rotor, Directional Left, AP Front CP Rotor, Directional Right, AP Front CP Rotor, Directional RH AP Rear CP Rotor, Directional LH AP Rear RE192 Brake Duct Kit RE308 Brake cooler nose duct right RE308L Brake cooler nose duct left B926 Brake Cooler plastic holder B931 Caliper cooler mount SRS400 Brake blower fan SRS002 Fan blower replacement SRS004 Engine fan blower replacement Brake Line 21 w/90* fitting Brake Line 26 FBM2511 Brake Line Fitting Brake Line Fitting Painless Brake Light Switch RT-RD24 Tail Lights, 70 x 118 mm LED Aftermarket B925 Tail Lights bracket TLT Master Cylinder 7/8 TLT Master Cylinder Master Cylinder, Remote Reservoir 3/ Master Cylinder, Remote Reservoir 7/ Master Cylinder, Remote Reservoir K Master Cyl. O-ring repair ¾ K Master Cyl. O-ring repair 7/ K Master Cyl. O-ring repair 1 AU12685 Master Cylinder Hose Clamp RD109 Master Cylinder Hose 5/ Master Cylinder Fitting B9524 Master Cyl. Reservoir Heat Shield CP Master Cylinder Reservoir, Double Port CP Master Cylinder Reservoir, Single Port CP Bellows for Master Cylinder Reservoir BR /8 npt to 3/16 inverted flare 90* WW Residual Valve 2# Pedal, Brake Floor Mounted Pedal, Clutch Floor Mounted Clutch Pedal Stop 4

27 5299 Dead Pedal WW Brake Bias Adjuster * Bias Adjuster TC1000LS1 Throttle Cable LS3CC Engine mount for throttle cable LS3CC 5237 Pedal, Gas Throttle Stop OP-11B Fuel Cell bracket Fuel Filler 13202B Fuel Filler bracket RF215 Fuel Line Kit LS3CC RUS Fitting for fuel rail inlet LS3CC PC122F-EFI Fuel cell w/internal pump LS3CC HP2010 Fuel filter LS3CC HP1200 Fuel filter replacement LS3CC HP2010B Fuel filter mount LS3CC FSC1 Fuel Safe pump in tank kit LS3CC FPHP El. Fuel pump LS3CC 9120 battery heat shield E5482 Battery Cable Kit W/Shut Off RRCWH Chassis Wiring Harness E4407T Guage Panel, W/Tach E3316 Fuel Level Guage KS Fuel Level Sender E3563 Fuel Pressure Gauge LS3CC B902CC Switch Panel W/Accessory B902LCC Switch Panel Cover B908 Dash panel cover plate B913 Dash panel cover plate spacer B914 Defogger Diffuser Box B9140 Defogger blower bracket RE195 Defogger Fan B930 Ignition mounting plate RF125A Heat Shield, Extreme Temperature RF126A Heat Shield, Standard Grade RF127A Roll Aluminum Sealant Tape B915 Heat Shield Behind Driver Seat B80190 Windsheild tear off Roll Bar Padding BCS Roll Bar Padding FIA Type A ¼ Cable clamps /8 Cable clamps Cable clamps Rearview Mirror CAM2010 Body, Camaro 2010,Includes Front & Rear Windows Left side opening door mechanism Safety opening Left side opening door hardware B1017 Hood Pins, Pair, CAMSCR Nose Screen, Camaro 2010 CAMSCRMk2 Nose Screen, Camaro 2013 CAMDLB Deck Lid Bracket and Hinge Assy, Camaro 5

28 AS V-SPEC Wing AA Wing sideplate carbon B917 Splitter B9171 Splitter Pinch plate B918 Splitter brace FS807-3 Splitter adj. braces PF050 Upper brake light Led PF024 Decal Camaro head light and front grill PF025 Decal Camaro rear light right PF026 Decal Camaro rear light left CAMIFL Extended Inner Fender behind front tire Left CAMIFR Extended Inner Fender behind front tire Right CAMBB Front and Rear Roof Support Brackets 4001 Window Net WM KIT AFI Wiper Kit B904CC Window Ledge Right FS805 Window Installation Kit B800C Window Braces B800CR Window Brace rear B1017A Trunk Fasteners, Pair PF027 Tow Straps PF045 Tow decal B927 Jack post plate B928 Window brace bracket B929 Exhaust exit flange plate Side view mirror right Side view mirror left B919 Mirror bracket left side B920 Mirror bracket right side Ready made body mounts Ready made body mounts B940 Lowers on Hood. 4011CAM Hood, Camaro 4015CAM Trunk, Camaro 4040CAM Quarter Panel, Right, Camaro 4041CAM Quarter Panel, Left, Camaro 4042CAM Rear Cover, Right, Camaro 4043CAM Rear Cover, Left, Camaro 4044CAM Rear Cover, Center Diffuser, Camaro B422W Nose Plastic Camaro Right + Left 4072CAM Fender, Right, Camaro 4073CAM Fender, Left, Camaro 4080CAM Door, Right, Camaro 4081CAM Door, Left, Camaro 40810CAM Door, Left Camaro Lower 40815CAM Door, Right Camaro Upper 40820CAM Roof, Rear Section, Camaro 40821CAM Tray, Rear Window, Camaro 4082CAM Roof, Front Section, Camaro B8019 Front Window, cut, drilled and Blackout. B923 Rear Window, cut, drilled and Blackout. B921 Quarter Window, R/S 6

29 B922 Quarter Window, L/S B924 Quarter Panel Brace 0146EM41A Fire exthinguiser 493 Sliding rail Eventuella artikelnummerändringar kan förekomma. Meddelas via bulletin. Vers

30 11,2 Bilaga 1.2 Ford Mustang CCR Mk1/Mk2 klassade delar samt reservdelsspecifikation. LS3CC P.N. LS3CC engine Pressure plate & Disc GF4A 10702P Description Transm. GF4A/G101A Special Frame & Cage Assembly, Perimeter Front Frame, Camaro Cup Tail Section B890 Aluminum Interior, Incl Heat Shields Radiator Duct Work Kit-RR Mustang 82120M 82220M SCA827 WQRS HE-236 PF046 Front Bumper Kit, Mustang, includes hood support Rear Bumper Kit, Mustang Collapsable Steering Shaft Steering quick release Rack, Woodward Power 17.25" Threaded,.220 t/b, 955 valve, 1.5" cylinder Rack limiter plate Rack Spacer 1/4" Rack Spacer 3/8" KRC KRC KRC KRC PS8302 PS501 R3315 R35115 P/S Pump Evolution Alum. P/S Pump Alum. P/S Pulley LS3CC P/S Bracket LS3CC Power Steering Hose Kit W/Cooler Power Steering Tank W/Bracket Sleeve 5/8 x15 Hex Alum. Tie Rod Assembly, Quick Bump Tie rod 5/8-18 LH Inside Tie rod 5/8-18 RH Outside Tie rod inner stud Tie rod outer stud Bolt Kit suspension Ball Joint, Precision Upper Ball Joint, Stud Only Upper Precision Max Upper A-Frame 9.75" Upper A-Frame Key Kit A-frame Shims 1/ A-frame Shims 3/ A-frame Shims ¼ A-frame Shims 3/ A-frame Shims ½ 60210S C C A-frame Shims Kit Lower control arm Lower-Threaded Ball Joint-17 5/8", Ohlins Shock Ball Joint, Precision Lower Ball Joint, Stud Only Lower 1

31 AU-AM12T Rod end ¾ RH male 22947A-19 Strut Rod Assembly W/19" Sleeve Strut arm rod end angled AU-AB12T Rod end ¾ LH male Spindle, Right 5X L4 Spindle, Left 5X Sway Bar Kit, Splined 1-3/8 Bar SC1449HW114 Sway bar 1-1/4" SC1449HW138 Sway bar 1-3/8" SC1449HW112 Sway bar 1-1/2" Bushing Delron for splined swaybar Swaybar arm Left Swaybar arm Right Rear Sway Bar Kit Trailing Arm Assembly, special axle mount - 5/8" Panhard Axle Mount Rear Ford Axle clamp, special for 3 tube Panhard Assembly Panhard Mount, Frame 3252 Axle Stops Winters 9 third link bracket Wheel Studs rear Front hubs 5x4,75 Steel mk Hub dust cover mk Brake rotor hat T-nuts for hat Bolt for T-nut 36573G Hans cooling gasket Front hubs 5x4,75 Steel Mk Hub dust cover Mk Rear Hubs 5x4,75 Steel Drive flange Wheel spacer 9 W83333 Axle shaft 9 W83337 Axle shaft 9 RV102 Rear end vent assy 9 KN Filter for vent tank SIC9188 Axle tube seal 9 QDR1 Quafie ATB Diff. CCRMK1/Winters Rear axle 9 W95590 Winters 9 housing with axle tubes WA94303 Winters 9 center section HUR Shift Boot Hurst PM8182 Alternator 75A KRC8172 Alternator 50A Alternator 40A RE200 Naca duct single hole KRC Alernator pulley LS3CC GDY Alternator belt LS3CC E113 Alternator bracket LS3CC E7015 ECM mount LS3CC PF062 GM ECM LS3CC 2

32 E7016 Engine wire harness LS3CC 9026, 9027 Engine Skid Pan R100 Engine spacer ¼ R1005 Engine spacer ½ E15910 Engine vent tank for valve covers LS3CC E1597 Oil filter block off line adapter LS3CC Hydr. Bearing line and bleed kit incl. coupler QM Drive Shaft, Aluminum 39.5 QM Drive Shaft, Yoke Drive Shafts U-Bolts 9 369YOKE Machined Yoke 36299, 36299L Motor mounts front LS3CC 3611 Motor Mounts, Left 3613 Motor mounts, Right ATM2271 Water temp fitting at water pump 3/8 NPT LS3CC Rad. Hose reducer 1,75 to 1,5 LS3CC Rad. Hose reducer 1,5 to 1,25 LS3CC Vertical surge tank LS3CC 28474,75 Dia. 90 hose from surge tank to water pump LS3CC HRP ,5 90 blue hose LS3CC HRP ,75 45 blue hose LS3CC Rad. Hose connector 3,5 Long (1 of 1,5 dia.) LS3CC Rad. Hose connector 4 Long (1 of 1,75 ) LS3CC 34129C10 Radiator, W/Oil Cooler 3427 Radiator Cap 3426 Spoole Thermostat replacement Radiator Hoses, Overflow Tank & Lines Upper Radiator Mount, Left Upper Radiator Mount, Right M162K Fan, electric 16 pull MFA104 Fan, mounting kit CAN22625 Remote Oil Filter Mount E3005 Engine Oil Filter Line Kit LS3CC E1599 Dry sump oil tank LS3CC E164 Dry sump oil tank mounting brackets and straps LS3CC E165 Dry sump oil tank heat shield LS3CC Engine Oil cooler in Air box 7,5 x11 LS3CC 22-M22AN10-SE Setrab cooler fitting E166 Engine Oil cooler mount LS3CC GS Seals IT gasket SLP Air box LS3CC Plastic GM filter mount LS3CC Air filter GM/Ac Delco E146 Alum. angle filter box mount LS3CC E ,5 elbow LS3CC E7003 3,5 to 4 Hose connector LS3CC E145 Air deflector LS3CC H2111C H11213C H2024C B907 H3032 Exhaust Pipe Kit Custom with exit ahead of the LR tire. New headers LS3CC narrower chassi clearance Y-pip LS3CC 3,5 to 3,5 LS3CC catalityc convertor heat shield Exhaust Hanger Center Around catalytic Converter 3

33 H3031 Muffler / Exhaust Hanger Rear H3028 Exhaust Hanger Rubber HPFC300 Stainless Exhaust band clamp 3 PF059 Brake uppgrade Mk2 kit front RS Wilwood Caliper, 6 Piston, Front RS Wilwood Caliper, 6 Piston, Front L Wilwood Caliper, 4 Piston, Rear R Wilwood Caliper, 4 Piston, Rear Wilwood Caliper, 4 Piston. Rear Cast clamp on bracket 9 B716SHCS Caliper bolts CP Rotor, Directional Left, AP Front CP Rotor, Directional Right, AP Front CP Rotor, Directional RH AP Rear CP Rotor, Directional LH AP Rear RE192 Brake Duct Kit RE307 Brake duct inlet box Right RE307L Brake duct inlet box Left RE307DET1 Brake duct inlet 4,5 hose & 3 hose B926 Brake Cooler plastic holder B931 Caliper cooler mount SRS400 Brake blower fan SRS002 Fan blower replacement SRS004 Engine fan blower replacement Brake Line 21" w/90* fitting Brake Line 26" FBM2511 Brake Line Fitting Brake Line Fitting Painless Brake Light Switch RT-RD24 Tail Lights, 70 x 118 mm LED Aftermarket B925M Tail Lights bracket TLT Master Cylinder 7/8 TLT Master Cylinder Master Cylinder, Remote Reservoir 3/ Master Cylinder, Remote Reservoir 7/ Master Cylinder, Remote Reservoir K Master Cyl. O-ring repair ¾ K Master Cyl. O-ring repair 7/ K Master Cyl. O-ring 1 AU12685 Master Cylinder Hose Clamp RD109 Master Cylinder Hose Master Cylinder Fitting B9524 Master Cyl. Reservoir heat sheild CP Master Cylinder Reservoir, Double Port CP Master Cylinder Reservoir, Single Port CP Bellows for Master Cylinder Reservoir BR /8 npt to 3/16 inverted flare 90* WW Residual Valve 2# Pedal, Brake Floor Mounted Pedal, Clutch Floor Mounted Clutch Pedal Stop 5299 Dead Pedal 4

34 WW Brake Bias Adjuster * Bias Adjuster TC1000LS1 Throttle Cable LS3CC Engine mount for throttle cable LS3CC 5237 Pedal, Gas Throttle Stop OP-11B Fuel Cell bracket Fuel Filler 13202B Fuel Filler bracket RF215 Fuel Line Kit LS3CC RUS Fitting for fuel rail inlet LS3CC PC122F-EFI Fuel cell w/internal pump LS3CC HP2010 Fuel filter LS3CC HP1200 Fuel filter replacement LS3CC HP2010B Fuel filter mount LS3CC FSC1 Fuel Safe pump in tank kit LS3CC FPHP El. Fuel Pump LS3CC 9120 battery heat shield E5482 Battery Cable Kit W/Shut Off RRCWH Chassis Wiring Harness E4407T Guage Panel, W/Tach E3316 Fuel Level Guage KS Fuel Level Sender E3563 Fuel Pressure Gauge LS3CC B902CC Switch Panel W/Accessory B902LCC Switch Panel Cover B908 Dash panel cover plate B913 Dash panel cover plate spacer B914 Defogger Diffuser Box B9140 Defogger blower bracket RE195 Defogger Fan B930 Ignition mounting plate RF125A Heat Shield, Extreme Temperature RF126A Heat Shield, Standard Grade RF127A Roll Aluminum Sealant Tape B915 Heat Shield Behind Driver Seat B80190 Windsheild tear off Roll Bar Padding BCS Roll Bar Padding FIA Type A ¼ Cable clamps /8 Cable clamps Cable clamps Rearview Mirror 4403 Body, Mustang 2013,Includes Front & Rear Windows Left side opening door hardware MICP Interior crush panel conversion kit B1017 Hood Pins, Pair, MUSSCR Nose Screen, Mustang lower MUSSCRUPR Nose Screen, Mustang Upper MUSDLB Deck Lid Bracket and Hinge Assy, Mustang AS V-SPEC Wing 5

35 AA Wing sideplate carbon B917M Splitter Mustang B9171M Splitter Pinch plate Mustang B918 Splitter brace FS807-3 Splitter adj. braces PF050 Upper brake light Led MUSTHLD Decal Mustang head light and front grill MUSTLDR Decal Mustang rear light, right MUSTLDL Decal Mustang rear light, left MUSIFL Extended Inner Fender behind front tire Left Mustang MUSIFR Extended Inner Fender behind front tire Right Mustang MUSBB Front and Rear Roof Support Brackets Mustang 4001 Window Net WM KIT AFI Wiper Kit FS805 Window Installation Kit B800M Window Braces Mustang B800MR Window Brace rear Mustang B1017A Trunk Fasteners, Pair PF027 Tow Straps P045 Tow decal B927 Jack post plate B928M Front Window brace bracket Mustang B929M Exhaust exit flange plate Mustang A32 Side view mirror right Mustang A31 Side view mirror left Mustang Side view mirror left Nascar Mustang B919M Mirror bracket left side Mustang B920M Mirror bracket right side Mustang B932M Cowl support right Mustang B932ML Cowl support left Mustang Ready made body mounts Ready made body mounts B940 Lowers on Hood 4011M Hood, Mustang 4015M Trunk, Mustang 4040M Quarter Panel, Right, Mustang 4041M Quarter Panel, Left, Mustang 4042M Rear Cover, Right, Mustang 4043M Rear Cover, Left, Mustang 4044M Rear Cover, Center Diffuser, Mustang 4045M Nose fiberglas R Mustang 4046M Nose fiberglas L Mustang 4072M Fender, Right, Mustang 4073M Fender, Left, Mustang 4080M Door, Right, Mustang 4081M Door, Left, Mustang 40810M Door Left Mustang Lower 40815M Door Left Mustang Upper 40820M Rear deck filler Mustang 4082M Roof front Mustang B8019M Front Window, cut, drilled and Blackout. Mustang B923M Rear Window, cut, drilled and Blackout. Mustang 6

36 B921M Quarter Window, R Mustang B922M Quarter Window, L Mustang 493 Sliding rail 0146EM41A Fire Exthinguiser Eventuella artikelnummerändringar kan förekomma. Meddelas via bulletin. Vers

37 Bilaga 1.3 Motor Endast motor LS3CC tillverkad av GM Power train är tillåten. Exklusiv leverantör av denna motor är PASAB. Motorerna är plomberade. Arbete på motorerna där plomberingen måste brytas är ej tillåtet. Om någon av PASAB plombering saknas kommer den tävlande bli utesluten från det pågående mästerskapet. Den tävlande är ansvarig för att alla plomberingar finns. De officiella service firman Ultra Motors i Södertälje Sverige och Minge s Universalservice i Trøgstad Norge är de enda firman som får renovera, reparera och serva dessa motorer. Ultra Motors har service för motorerna som hör till Sverige och Danmark, medan Minge har service för motorer med hemvist i Norge. Endast motorolja med följande viskositet 5W-30 Full syntet samt uppfyllande följande av klassificering API SN, ILSAC GF5 får användas. Fria delar: Kopplingskåpa. Hydrauliskt urtrampningslager fritt. Tändstift. Tändkablar. Oljefilter. Motorstyrning (ECM) Endast användning av original GM LS3CC Electronic Control Modul (ECM) är tillåten. ECM är plomberad. All påverkan av ECM av något slag är förbjudet. Av organisationen utsedda tekniker/kontrollanter har fri tillgång till varje tävlandes ECM. Av organisationen utsedda tekniker/kontrollanter har rättighet att utbyta ECM mellan tävlande. Av organisationen utsedda tekniker/kontrollanter har rätt att kontrollera mjukvaran i ECM. 1

38 Vers

39 11,4 Bilaga 1.4 Dodge Challenger CCR Mk1/Mk2 klassade delar samt reservdelsspecifikation. LS3CC P.N. LS3CC engine Pressure plate & Disc GF4A 10702P Front Frame, Tail Section B890 Description Transm. GF4A/G101A Special. Frame & Cage Assembly, Perimeter Aluminum Interior, Incl Heat Shields Radiator Duct Work Kit Challenger 82120D 82220D SCA827 WQRS HE-236 PF046 Front Bumper Kit, Challenger, includes hood support Rear Bumper Kit, Challenger. Collapsable Steering Shaft Steering quick release Rack, Woodward Power 17.25" Threaded,.220 t/b, 955 valve, 1.5" cylinder Rack limiter plate Rack Spacer 1/4" Rack Spacer 3/8" KRC KRC KRC KRC PS8302 PS501 R3315 R35115 P/S Pump Evolution Alum. P/S Pump Alum. P/S Pulley LS3CC P/S Bracket LS3CC Power Steering Hose Kit W/Cooler Power Steering Tank W/Bracket Sleeve 5/8 x15 Hex Alum. Tie Rod Assembly, Quick Bump Tie rod 5/8-18 LH Inside Tie rod 5/8-18 RH Outside Tie rod inner stud Tie rod outer stud Bolt Kit suspension Ball Joint, Precision Upper Ball Joint, Stud Only Upper Precision Max Upper A-Frame 9.75" Upper A-Frame Key Kit A-frame Shims 1/ A-frame Shims 3/ A-frame Shims ¼ A-frame Shims 3/ A-frame Shims ½ 60210S C A-frame Shims Kit Lower control arm 1

40 229627C Lower-Threaded Ball joint-17 5/ Ball Joint, Precision Lower Ball Joint, Stud Only Lower AU-AM12T Rod end ¾ RH male 22947A-19 Strut Rod Assembly W/19" Sleeve Strut arm rod end angled AU-AB12T Rod end ¾ LH male Spindle, Right 5X5 Camaro Cup 34610L4 Spindle, Left 5X5 Camaro Cup Sway Bar Kit, Splined 1-3/8 Bar SC1449HW114 Sway bar 1-1/4" SC1449HW138 Sway bar 1-3/8" SC1449HW112 Sway bar 1-1/2" Bushing Delron for splined swaybar Swaybar arm Left Swaybar arm Right Rear Sway Bar Kit Trailing Arm Assembly, special axle mount - 5/8" Panhard Axle Mount Rear Ford Axle clamp, special for 3 tube Panhard Assembly Panhard Mount, Frame 3252 Axle Stops Winters 9 third link bracket Wheel Studs rear Front Hubs, 5X4.75, Steel mk Hub Dust Cover mk Brake rotor hat T-nuts for hat Bolt for t-nut 36573G Hans cooling gasket Front hubs 5x4,75 Steel Mk Hub dust cover Mk Rear Hubs 5x4,75 Steel Drive flange Wheel spacer 9 W83333 Axle shaft Left 9 W83337 Axle shaft Right 9 RV102 Rear end vent assy 9 KN Filter for vent tank SIC9188 Axle tube seal 9 QDR1 Quafie ATB Diff. CCRMk1/Winters Rear axle 9 W95590 Winters 9 housing with axle tubes WA94303 Winters 9 center section HUR Shift Boot Hurst PM8182 Alternator 75A KRC8172 Alternator 50A Alternator 40A RE200 Naca duct single hole KRC Alernator pulley LS3CC GDY Alternator belt LS3CC 2

41 E113 Alternator bracket LS3CC E7015 ECM mount LS3CC PF062 GM ECM LS3CC E7016 Engine wire harness LS3CC 9026, 9027 Engine Skid Pan R100 Engine spacer ¼ R1005 Engine spacer ½ E15910 Engine vent tank for valve covers LS3CC E1597 Oil filter block off line adapter LS3CC Hydr. Bearing line and bleed kit incl. coupler QM Drive Shaft, Aluminum 39.5" QM Drive Shaft, Yoke Drive Shafts U-Bolts 9 369YOKE Machined Yoke 36299, 36299L Motor mounts front LS3CC 3611 Motor Mounts, Rear Left 3613 Motor Mounts Rear Right ATM2271 Water temp fitting at water pump 3/8 NPT LS3CC Rad. Hose reducer 1,75 to 1,5 LS3CC Rad. Hose reducer 1,5 to 1,25 LS3CC Vertical surge tank LS3CC 28474,75 Dia. 90 hose from surge tank to water pump LS3CC HRP ,5 90 blue hose LS3CC HRP ,75 45 blue hose LS3CC Rad. Hose connector 3,5 Long (1 of 1,5 dia.) LS3CC Rad. Hose connector 4 Long (1 of 1,75 ) LS3CC 34129C10 Radiator, W/Oil Cooler 3427 Radiator Cap 3426 Spool Thermostat replacement Radiator Hoses, Overflow Tank & Lines Upper Radiator Mount, Left Upper Radiator Mount, Right M162K Fan, electric 16 pull MFA104 Fan, mounting kit CAN22625 Remote Oil Filter Mount E3005 Engine Oil Filter Line Kit LS3CC E1599 Dry sump oil tank LS3CC E164 Dry sump oil tank mounting brackets and straps LS3CC E165 Dry sump oil tank heat shield LS3CC Engine Oil cooler in Air box 7,5 x11 LS3CC 22-M22AN10-SE Setrab cooler fitting E166 Engine Oil cooler mount LS3CC GS Seals IT gasket SLP Air box LS3CC Plastic GM filter mount LS3CC Air filter GM/AC Delco E146 Alum. angle filter box mount LS3CC E ,5 elbow LS3CC E7003 3,5 to 4 Hose connector LS3CC E145 Air deflector LS3CC H2111C H11213C Exhaust Pipe Kit Custom with exit ahead of the LR tire. New headers LS3CC narrower chassi clearance LS3CC 3
