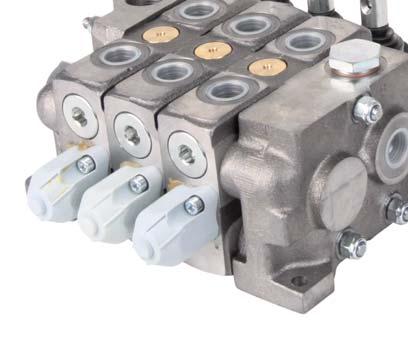

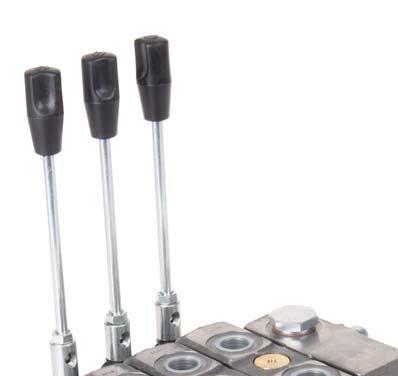

1 Anvisning till VD8A för rundpumpning med seriekoppling Nedan visas inkoppling av VD8A i ett rundpumpningssystem där fl öde krävs till ytterligare komponenter efter ventilen. Ventilen anpassas för seriekoppling genom att en intern kanal i ventilen pluggas. OBS! Ventilen måste ha en direktanslutning till tank. Denna ansluts i tankporten T. SV Max flöde: Max arbetstryck P-, A-, B- port: 350 bar Max tryck T-port: Anslutning P-, A-, B-port: Anslutning T-port och flöde vidare: 3/4 BSP Omgivningstemperatur: -30 C till + 60 C Rekommenderad olja: Mineralbaserad Säkerhetsventilens inställning: 175 bar - fl öde vidare P2 - alternativt inlopp P1 - inlopp Slätthultsvägen Ellös Tel Fax order@oie.se

2 Anvisning til VD8A til rundpumpning med seriekobling Herunder vises tilkobling af VD8A i et rundpumpningssystem, hvor der kræves fl ow til yderligere komponenter efter ventilen. Ventilen tilpasses seriekobling ved at en intern kanal i ventilen tilproppes. OBS! Ventilen skal have en direkte tilslutning til tank. Denne tilsluttes i tankporten T. DA Maks. flow: Maks. arbejdstryk P-, A-, B- port: 350 bar Maks. tryk T-port: Tilslutning P-, A-, B-port: Tilslutning T-port og videre flow: 3/4 BSP Omgivelsestemperatur: -30 C til +60 C Anbefalet olie: Mineralbaseret Sikkerhedsventilens indstilling: 175 bar - videre fl ow P2 - alternativt indløb P1 - indløb Tlf Fax order@oie.se

3 Anvisning for VD8A for rundpumping med seriekobling Nedenfor vises tilkobling av VD8A i et rundpumpingssystem der strømning er nødvendig for ytterligere komponenter etter ventilen. Ventilen tilpasses for seriekobling ved at en intern kanal i ventilen plugges. OBS! Ventilen må ha en direktetilkobling til tank. Denne tilkobles i tankporten T. NO Maks. strømning: Maks. arbeidstrykk P-, A-, B- port: 350 bar Maks. trykk T-port: Tilkobling P-, A-, B-port: Tilkobling T-port og strømning videre: 3/4 BSP Omgivelsestemperatur: -30 C til + 60 C Anbefalt olje: Mineralbasert Sikkerhetsventilens innstilling: 175 bar - strømning videre P2 - alternativt innløp P1 - innløp Tlf Faks order@oie.se

4 Ohje, VD8A sarjakytkettävä kiertopumppaus Alla näytetään tuotteen VD8A kytkentä kiertopumppausjärjestelmässä, jonka virtaus vaatii muita osia kuormaajan venttiiliin jälkeen. Venttiili sovitetaan sarjakytkentään tulppaamalla venttiilin sisäinen kanava. HUOM! Venttiilissä tulee olla suora liitäntä säiliöön. Tämä liitetään säiliön porttiin T. FI Suurin virtaus: Suurin työpaine, P-, A-, B-portti: 350 bar Suurin paine, T-portti: Liitäntä, P-, A-, B-portti: Liitäntä, T-portti ja virtaus eteenpäin: 3/4 BSP Ympäristön lämpötila: -30 C +60 C Suositeltava öljy: Mineraalipohjainen Varoventtiilin asetus: 175 bar T - säiliön portti - virtaus eteenpäin P2 - vaihtoehtoinen sisääntulo P1 - sisääntulo Slätthultsvägen 12 SE Ellös Puh Faksi order@oie.se

5 Instruction for VD8A for round pumping with series coupling The installation of VD8A in a round pumping system is shown below, where fl ow is required to additional components after the valve. The valve is designed for series coupling through plugging an internal channel in the valve. NOTE: The valve must have a direct connection to the tank. This is connected to the tank port T. EN Max. flow: Max. working pressure P-, A-, B-port: 350 bar Max. pressure T-port: Connection P-, A-, B-port: Connection T-port and flow forward: 3/4 BSP Ambient temperature: -30 C to +60 C Recommended oil: Mineral based Pressure relief valve setting: 175 bar T - tank port - fl ow forward P2 - alternative inlet P1 - inlet Tel Fax order@oie.se
