Generell anvisning för kopplingsbyte i traktor ANV127 Innan

traktorn kan justeras i höjdled vid återmontering.

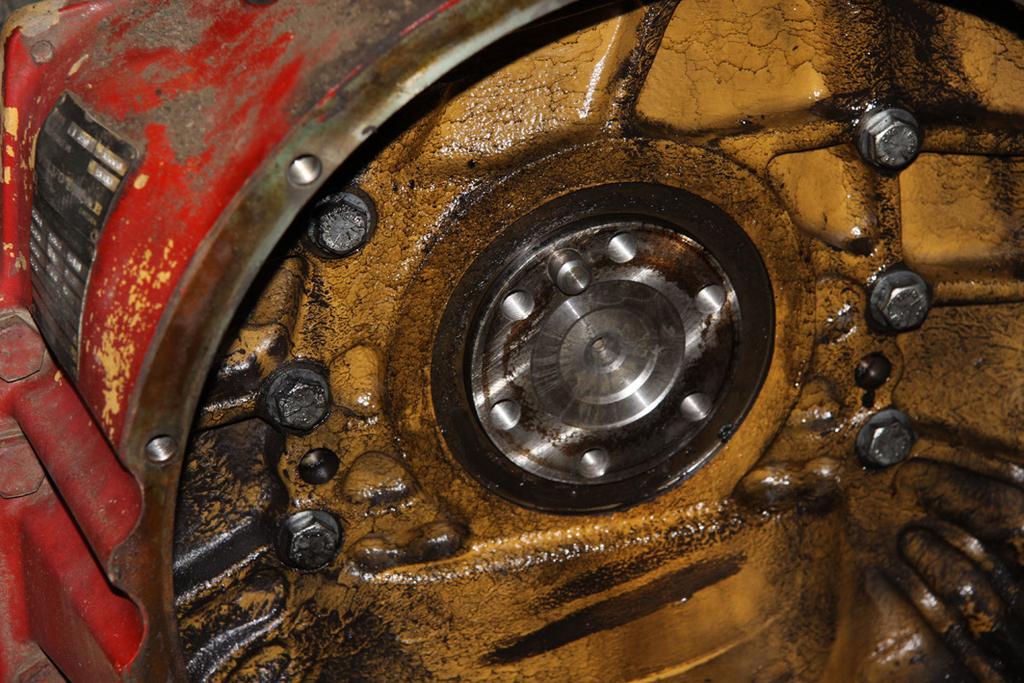

traktortillverkarens anvisningar. Montera nytt svänghjulslager.

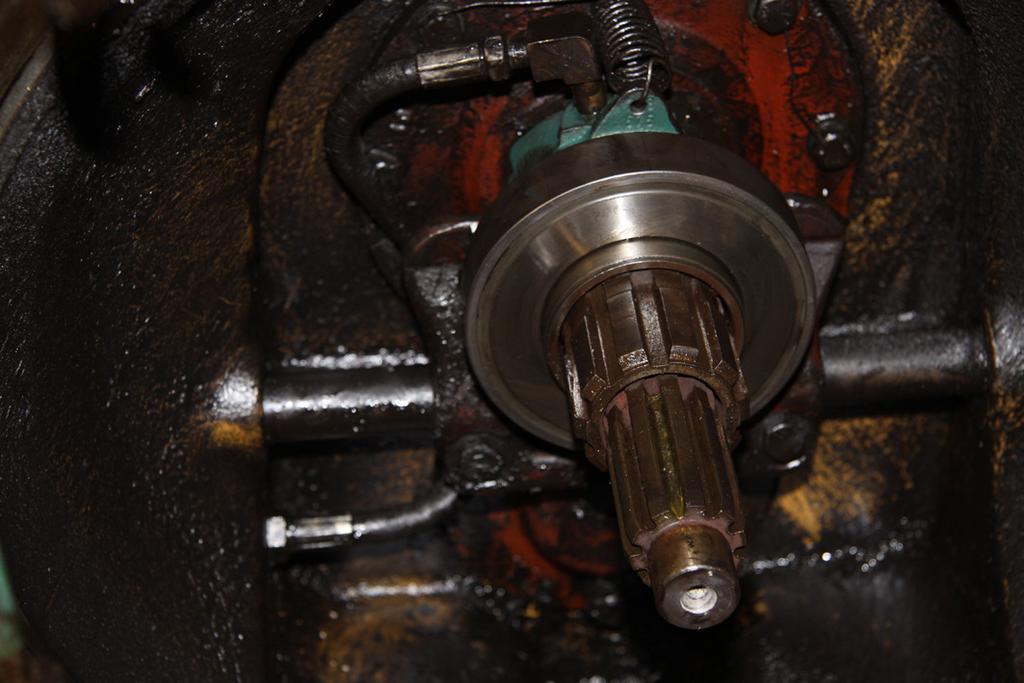

Kontrollera urtrampningslagrets mekanism avseende slitage och

Kontrollera att lagerhållaren glider lätt.

Rengör tappens splines och smörj dem måttligt med specialfett.

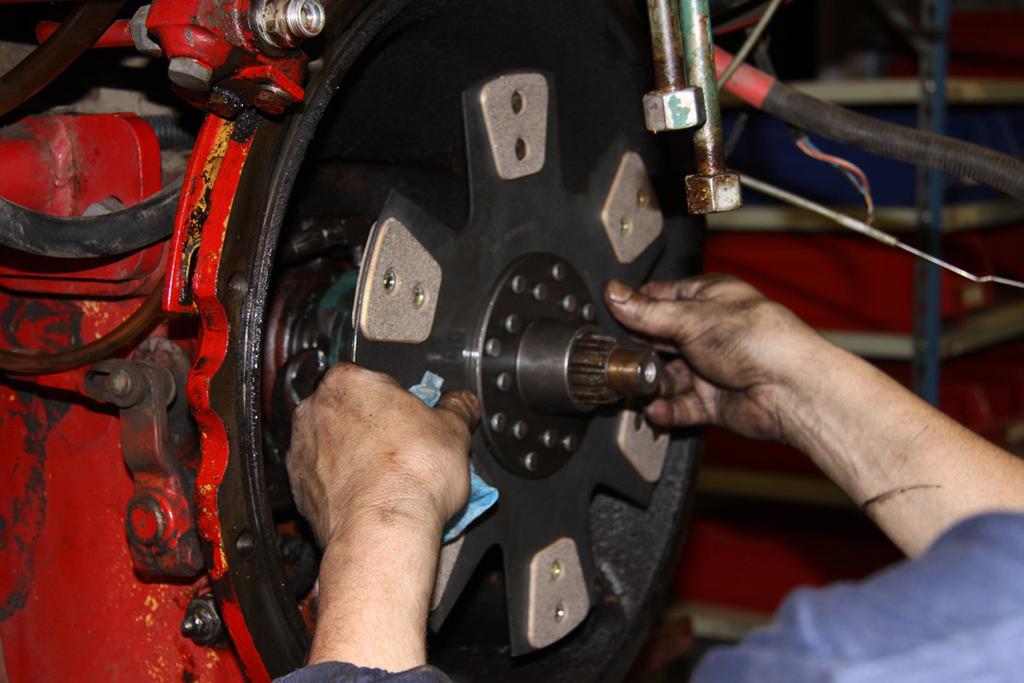

1 Generell anvisning för kopplingsbyte i traktor ANV127 Innan traktorn delas: Se till att traktorns uppallning är stadig och att traktorn kan justeras i höjdled vid återmontering. Efter demontering skall svänghjulet svarvas enligt traktortillverkarens anvisningar. Montera nytt svänghjulslager. Se till att det inte förekommer läckage runt vevaxeln. Kontrollera urtrampningslagrets mekanism avseende slitage och skador. Byt urtrampningslager. Kontrollera att lagerhållaren glider lätt. Kontrollera att splinesen är oskadade. Rengör tappens splines och smörj dem måttligt med specialfett. Kontrollera att den nya lamellen glider lätt på tappens splines. Var noga med att centrera lamellen vid montering av kopplingen. SV Slätthultsvägen Ellös Tel Fax order@oie.se 1/2

SV Glöm inte att ta bort eventuell transportsäkring vid montering

Detta är EJ en transportsäkring och skall inte demonteras.

hydraulvätska användas annars skadas tätningarna.

Se till att splinsen på växellådans ingående tapp och

Tvinga inte ihop traktorhalvorna med bultarna!

Här justeras kraft-uttagsaxelns läge när kraftuttaget befinner sig

2 SV Glöm inte att ta bort eventuell transportsäkring vid montering av kopplingen. Olika typer av transportsäkringar. OBS! Detta är EJ en transportsäkring och skall inte demonteras. Var noga med att traktorns båda halvor är centrerade i höjd- och sidled vid ihopmontering. Om så inte är fallet uppstår lätt monteringsskador på lamell och koppling. Om traktorn har hydrauliskt urtrampningslager skall rätt typ av hydraulvätska användas annars skadas tätningarna. Var noga med justering av pedalspelet efter avslutad montering. Se till att splinsen på växellådans ingående tapp och kraftuttagets drivning lätt glider på plats i kopplingen. Tvinga inte ihop traktorhalvorna med bultarna! Monteringsskador omfattas inte av garantin. Här justeras kraft-uttagsaxelns läge när kraftuttaget befinner sig i inkopplat läge (oberoende läge). Detta gäller mekaniska kraftuttag. OBS! Detta är generella råd. Var noga med att i första hand följa respektive trak tors verkstadshandbok. Slätthultsvägen Ellös Tel Fax order@oie.se 2/2

3 Generel anvisning til koblingsudskiftning i traktor ANV127 Inden traktoren adskilles: Sørg for, at traktorens opklodsning er sikker, og at traktoren kan justeres i højden ved genmontering. Efter demontering skal svinghjulet drejes i henhold til producentens anvisninger. Montér nyt svinghjulsleje. Sørg for, at der ikke forekommer lækage omkring krumtapakslen. Kontrollér koblingsudrykkerlejets mekanisme mht. slitage og skader. Udskift koblingsudrykkerleje. Kontrollér, at leje holderen glider let. Kontrollér, at noterne ikke har skader. Rengør tappens noter, og smør dem rimeligt med specialfedt. Kontrollér, at den nye lamel glider let på tappens noter. Vær omhyggelig med at centrere lamellen ved montering af koblingen. DA Tlf Fax order@oie.se 1/2

4 DA Glem ikke, at fjerne eventuel transportsikring ved montering af koblingen. Forskelige typer af transportsikringe. OBS! Dette er IKKE en transportsikring og skal ikke demonteres. Vær omhyggelig med, at traktorens begge halvdele er centreret højde- og sideværts ved samlingen. Hvis dette ikke er tilfældet, opstår der nemt monteringsskader på lamel og kobling. Hvis traktoren har hydraulisk koblings udrykkerleje, skal anvendes korrekt type hydraulikvæske, ellers beskadiges tætningerne. Vær omhyggelig med justering af pedalspillerummet efter afsluttet montering. Sørg for, at noten på gearkassens indgående tap og kraftudtagets drev let glider på plads i koblingen. Tving ikke traktorhalvdelene sammen med boltene! Monteringsskader er ikke omfattet af garantien. Her justeres kraftudtagsakslens stilling, når kraftudtaget befinder sig i indkoblet stilling (uafhængig stilling). Dette gælder mekaniske kraftudtag. OBS! Dette er generelle råd. Vær om hyggelig, og start med at følge den pågældende traktors værkstedshåndbog. Tlf Fax order@oie.se 2/2

5 Generell anvisning for koblingsbytte i traktor ANV127 Før traktoren deles: Pass på at traktoren står stødig på støtten, og at traktoren kan justeres i høyden når den monteres igjen. Etter demontering skal svinghjulet dreies i henhold til produsentens anvisninger. Monter nytt svinghjulslager. Pass på at det ikke forekommer lekkasje rundt veivakselen. Kontroller utløserlagerets mekanisme med hensyn til slitasje og skader. Bytt utløserlager. Kontroller at lagerholderen glir lett. Kontroller at splinesene er uskadet. Rengjør tappens splines og smør dem sparsomt med spesialfett. Kontroller at den nya lamellen glir lett på tappens splines. Vær nøye med å midtstille lamellen ved montering av koblingen. NO Tlf Faks order@oie.se 1/2

6 NO Ikke glem å fjerne eventuell transportsikring ved montering av koblingen. Ulike typer transportsikringer. OBS! Dette er IKKE en transportsikring og skal ikke demonteres. Vær nøye med at begge traktorhalvdelene er midtstilt i høyde- og sideretningen når de monteres sammen. Hvis det ikke er tilfelle, oppstår det lett monteringsskader på lamell og kobling. Hvis traktoren har hydraulisk utløserlager, skal riktig type hydraulikkvæske benyttes, ellers skades tetningene. Vær nøye med justering av pedalspillet etter avsluttet montering. Pass på at splinesen på girkassens inngående tapp og kraftuttakets drev glir på plass i koblingen. Ikke tving traktorhalvdelene sammen med boltene! Monteringsskader omfattas ikke av garantien. Her justeres kraftuttaksakselens stilling når kraftuttaket befinner seg i tilkoblet stilling (uavhengig stilling). Dette gjelder mekaniske kraftuttak. OBS! Dette er generelle råd. Vær nøye med først og fremst å følge respektive traktors verkstedshåndbok. Tlf Faks order@oie.se 2/2

7 Yleinen ohje traktorin kytkinasetelman vaihtoon ANV127 Ennen traktorin jakamista: Tarkista, että traktorin nostin on vakaa ja että traktoria voidaan säätää pystysuunnassa uudelleenasentamisen aikana. Asennuksen jälkeen vauhtipyörä tulee sorvata valmistajan ohjeiden mukaan. Asenna uusi vauhtipyörän laakeri. Huolehdi, ettei kampiakselin ympärillä ole vuotoja. Tarkista painelaakerin mekanismi kulumien ja vaurioiden varalta. Vaihda painelaakeri. Tarkista, että laakerin pidike liukuu vaivattomasti. Tarkista, että urissa ei ole vaurioita. Puhdista tapin urat ja voitele ne kohtuullisesti erikoisrasvalla. Tarkista, että lamelli liukuu vaivattomasti tapin urissa. Huolehdi, että lamelli on keskellä, kun kytkinasetelma asennetaan. FI Slätthultsvägen 12 SE Ellös Puh Faksi /2

8 FI Muista poistaa mahdolliset kuljetussuojat kytkinasetelman asennuksen yhteydessä. Erilaisa kuljetus suojia. HUOM! Tämä EI ole kuljetussuoja ja sitä ei tule irrottaa. Huolehdi, että traktorin molemmat puolikkaat on keskitetty korkeus- ja sivuttaissuunnassa, kun traktoria kootaan. Jos näin ei ole, lamelli ja kytkinasetelma voivat helposti vaurioitua asennuksen aikana. Jos traktorissa on hydraulinen painelaakeri, tulee käyttää oikeanlaista hydrauliikkanestettä, jotta tiivisteet eivät vahingoitu. Säädä polkimen vapaaliike huolellisesti valmiin asennuksen mukaan. HUOM! Tämä on yleinen ohje. Huolehdi siitä, että ensisijaisesti noudatetaan kyseessä olevan traktorin tehdasohjeita. Huolehdi, että vaihdelaatikkoon menevän tapin ja voimanoton ajon kiila-akseli liukuvat helposti paikoilleen kytkinasetelmaan. Älä pakota traktorinpuolikkaita yhteen pulttien avulla! Takuu ei kata asennuksessa sattuvia vahinkoja. Tässä voimanottoakselin tilaa säädetään, kun voimanotto on kytketyssä tilassa (tilasta riippumatta). Tämä koskee mekaanista voimanottoa. Slätthultsvägen 12 SE Ellös Puh Faksi /2

9 General instruction to replace the clutch on the tractor ANV127 Before the tractor is opened: Make sure that the tractor is jacked firmly and that the tractor can be adjusted vertically during reassembly. After dismantling the flywheel must be machined according to the manufacturer s instructions. Fit a new flywheel bearing. Ensure that there is no leakage around the crankshaft. Check the release bearing mechanism with regard to wear and damage. Replace the release bearing. Check that the bearing holder slides easily. Check that the splines are undamaged. Clean the pin s splines and lubricate moderately with special grease. Check that the new plate slides easily on the pin s splines. Make sure to centre the plate when assembling the clutch. EN Tel Fax order@oie.se 1/2

10 EN Do not forget to remove the transport locks when dismantling the clutch. Different types of transport locks. NOTE: This is NOT a transport lock and must not be dismantled. Exercise care to ensure the tractor s both halves are centred in height and laterally when assembling. If this is not the case, installation damage can occur the plate and clutch. If the tractor has hydraulic release bearings, the correct type of hydraulic fluid must be used otherwise the seals will be damaged. Exercise care when adjusting the pedal play once the installation is completed. NOTE: This is general advice. First and foremost make sure to follow each tractor s workshop manual. Make sure that the splines on the gearbox s input pin and the power take-off s drive slide easily in position on the clutch. Do not force the tractor halves with the bolts! Damage during installation is not covered by the warranty. The position of the power take-off s position is adjusted here when the power take-off is in the engaged position (independent position). This applies to mechanical power take-offs. Tel Fax order@oie.se 2/2
