1 Produktkatalog ECS Kopparsystem

2 Valfrihet: du väljer! Det flexibla kabelsystemet Datorn och telefonen på våra skrivbord kommer att bytas ut ett flertal gånger under de kommande femton åren, men fastighetsnätet, -kablarna i väggen, förväntas finnas där som en osynlig men nog så viktig del av företagets infrastruktur under många år framöver. Idén bakom generella fastighetsnät är enkel. Företagets kostnader sänks genom strukturerade installationer och lång livslängd. Generellt fastighetsnät för framtiden ECS är konstruerat för att överträffa dagens standarder och uppfylla morgondagens ökande behov av bandbredd och överföringshastighet. Kontor och bostad, litet som stort ECS är ett modulärt system vilket innebär att det lämpar sig lika bra för installationer i privatbostäder som i hela kontors- och industribyggnader. Välbeprövat ECS har installerats i mer än nio år på den skandinaviska marknaden och med mer än installerade länkar och licensierade installatörer är ECS en välbeprövad succé. Garantier ECS är en trygg investering i företagets infrastruktur. 15 års material- och länkgaranti skyddar installatörens och användarens investerade tid och kapital. Valfrihet ECS innehåller såväl oskärmade som skärmade systemlösningar med möjligheter att anpassa systemets prestanda efter användarens behov. Miljö ECS produkterna kan naturligtvis levereras i halogenfritt utförande. Bygger på standard ECS, bygger på etablerade standarder för generella fastighetsnät, SSEN och TIA 568B. Exempel på applikationer anpassade för generella kabelsystem: Ethernet 10Mb/s, 100Mb/s och 1000Mb/s (Gigabit Ethernet), Token Ring 4Mb/s och 16Mb/s, PSTN (telefoni), Digital telefoni, VoIP (Voice over IP), ISDN, ATM, Video over IP samt Basbandsvideo. 2

3 Innehåll Paneler kategori 6 4 Jack kategori 6 7 Paneler kategori 5e 8 Jack kategori 5e 10 Tillbehör paneler 11 Telepanel 11 Plastdetaljer 12 Korskopplingkablage kategori 6 14 Korskopplinskablage kategori 5e 16 Installationskabel kategori 6 18 Installationskabel kategori 5e 18 Färgade korskopplingkablage kategori 6 20 RapidNet förkontakterat system 21 Allmänna försäljnings- och leveransvillkor 22 3

4 Utdragbar Keystonepanel kategori 6 Utdragbar panel för 24 skärmade jack av modell KSJ08SC6. Panelen levereras obestyckad. Jacket kan också förses med AlphaSnapfront, artikelnummer: ASPMO/C6. (Se vidare under rubriken "Jack kategori 6"). 2408EP Panel STP 24 portar på 1HE obestyckad KSJ08SC6 Jack STP keystone kategori 6 Oskärmad AlphaSnap-panel kategori 6 Oskärmad korskopplingspanel uppbyggd kring det populära Alpha-Snap-jacket, vilket gör de individuellla jacken löstagbara. Vertikalt monterade IDC-plintar. Siffrorna 16, 32 och 48 i artikelnumret anger antal portar. 1608C6/GB Panel UTP 16 portar på 1HE kategori C6/GB Panel UTP 32 portar på 2HE kategori C6/GB Panel UTP 48 portar på 3HE kategori 6 4

5 Oskärmad 24-/48-portars AlphaSnap-panel, kategori 6 Oskärmad korskopplingspanel uppbyggd kring högdensitetsversionen av AlphaSnap-jacket, vilket gör de individuella jacken löstagbara. Detta möjliggör paneler med 24 portar per höjdenhet. Vertikalt monterade IDC-plintar. Levereras med bakre kabelstödsbygel. Siffrorna 24 respektive 48 artikelnumret anger antal portar 2408C6HD/GB Panel UTP 24 portar på 1HE kategori C6HD/GB Panel UTP 48 portar på 2HE kategori 6 Oskärmad 48-portars panel kategori 6, 1höjdenhet! Extremt kompakt korskopplingspanel! Rymmer 48 portar inom en höjd-enhet! Idealisk i stativ med lite utrymme. Horisontellt monterade IDC-plintar. 4808C6HD1 Panel Gigaband 48 C6 UTP 1HE 5

6 24-portarspaneler kategori 6, standardutförande 24-portars korskopplingspanel. Horisontalmonterade IDC-plintar. 2408UTP/C6 Panel UTP 24 portar på 1HE kategori STP/C6 Panel STP 24 portar på 1HE kategori 6 Specialpaneler kategori 6 12-portarsbox för montering i kontorslandskap, ovan undertak, eller på andra platser där det är fördelaktigt med många uttag på en begränsad yta. C12/C6STP Box 12xGigaband C6 STP 6

7 Oskärmade kategori 6-jack, AlphaSnap AlphaSnap, ett av Sveriges mest sålda kabelsystemjack. Lättarbetat med gott om plats för enkel terminering. Passar med lämpliga monteringstillbehör i majoriteten av kanalsystem på den svenska marknaden. Även för utanpåliggande montage med hjälp av förhöjningsram. AS08C6/GB Gigaband jack pv C6 UTP Oskärmat trippeljack Trevägs kompaktvariant av AlphaSnapjacket. Placera tre jack på samma utrymme som två jack av ordinär AlphaSnap-typ. AS0308KBC6/GB AlphaSnap 3x8 UTP C6 Skärmat Keystonejack i gjutet utförande Skärmat Keystonejack kategori 6. För full kompatibilitet med AlphaSnap-systemet krävs en frontbricka, artieklnummer: ASPMO/C6. KSJ08SC6 Jack STP keystone kategori 6 ASPMO/C6 AlphaSnap bricka för KSJ08SC6 Keystonejack Traditionella Keystonejack med prestanda utöver standard. "UTP" respektive "STP" i artikelnumret anger om jacket är oskärmat respektive skärmat. SL08UTP/C6 Keystone jack UTP kategori 6 SL08STP/C6 Keystone jack STP kategori 6 7

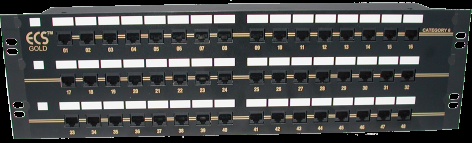

8 Oskärmad kategori 5e-panel, AlphaSnap Oskärmad korskopplingspanel uppbyggd kring det populära AlphaSnap-jacket, vilket gör de individuella jacken löstagbara. Vertikalt monterade IDC-plintar. Siffrorna 16, 32 och 48 i artikelnumret anger antal portar. 1608KBC5E Panel UTP 16 portar på 1HE kategori 5E 3208KBC5E Panel UTP 32 portar på 2HE kategori 5E 4808KBC5E Panel UTP 48 portar på 3HE kategori 5E 24-portarspanel kategori 5e, standardutförande 24-portars korskopplingspanel. Horisontellt monterade IDC-plintar. 2408UTP Panel UTP 24 portar på 1HE kategori 5E 2408STP Panel STP 24 portar på 1HE kategori 5E 8

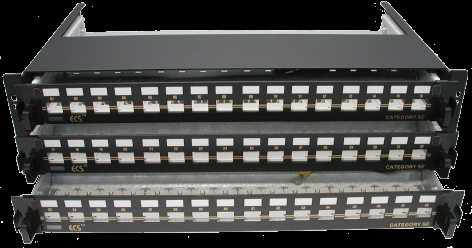

9 Skärmad kategori 5e-panel, utdragbar Skärmad korskopplingspanel uppbyggd med individuellt löstagbara jack. Horisontellt monterade IDC-plintar. Siffrorna 16, 32 och 48 i artikelnumret anger antal portar. 1608KBC5E/DC Panel AlphaSnap RJ45 16 C5E 3208KBC5E/DC Panel AlphaSnap RJ45 32 C5E 4808KBC5E/DC Panel AlphaSnap RJ45 48 C5E 9

10 Oskärmade kategori 5e-jack, AlphaSnap AlphaSnap, ett av Sveriges mest sålda kabelsystemjack. Lättarbetat med gott om plats för enkel terminering. Passar med hjälp av lämpliga monteringstillbehör i de flesta kanalsystem på den svenska marknaden. Även för utanpåliggande montage med hjälp av förhöjningsram. AS08KB/C5E/PV AlphaSnap jack C5E pv Skärmade kategori 5e-jack, AlphaSnap AS08KB/DC5E/PV AlphaSnap jack C5E DC pv Oskärmat trippeljack kategori 5e Trevägs kompaktvariant av AlphaSnapjacket. Tre jack placerade på samma utrymme som två jack av ordinär AlphaSnap-typ. AS0308KB/C5E/PV AlphaSnap 3x8 UTP C5E Keystonejack kategori 5e Traditionella Keystonejack med prestanda utöver det ordinära. "UTP" respektive "STP" i artikelnumret anger om jacket är oskärmat respektive skärmat. SL08UTP Keystone jack UTP C5E Silver SL08STP Keystone jack STP C5E Silver 10

11 Tillbehör till paneler 19 Kabelhållare m.m. CM1 Kabelhållare 1HE 5 vert plast 1CTV/P Kabelhållare 1HE 5 vert plast JORD19 Jordpanel 19" 50-portars telepanel Telepanel med horisontelt monterade IDC-slitsar. 5004TELE Telepanel 50 portar 11

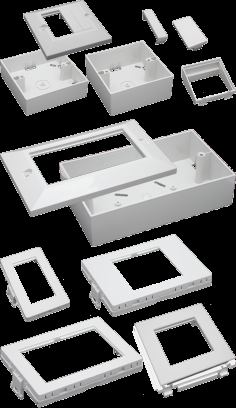

12 AlphaSnap plast Monteringstillbehör för såväl utanpåliggande som infällt montage av AlphaSnapjack. ASMR/PV ASR/PV ASRH/PV AS025/PV ASB/PV ASAFP/PV ASMRD/PV ASRD/PV SP975/5172E SP975/5172D SP975/5172T ASFP01/TH/PV AlphaSnap monteringsram pv AlphaSnap förhöjningsram pv AlphaSnap förhöjningsram hög AlphaSnap blindbricka 1/4 pv AlphaSnap blindbricka 1/2 pv AlphaSnap vinklad uttagsram AlphaSnap monteringsram dubbel AlphaSnap förhöjningsram dubbe Frontline 1x8 AlphaSnap enkel Frontline 2x8 AlphaSnap dubbel Frontline 3x8 AlphaSnap trippel AlphaSnap monteringsram CYB Keystone Universell monteringsram samt förhöjningsdosa för Keystone. Avsedd för utanpåliggande respektive infällt montage i apparatdosa. KMFS2 MB1 KMKB Monteringsram 2x8 Keystone pv Förhöjningsram hög enkel pv Blindbricka 1/4 pv Frontline CAN Thorsman Frontline CAN-produkter för montering av Keystonejack i såväl kanal som utanpåliggande ramar ur Thorsmansortimentet Frontline 1x8 + 2x Frontline FD-2A dosa Frontline väggdosa 2xenkel Frontline FD-1A dosa Frontline väggdosa dubbe Frontline väggdosa enkel utanpåliggande Frontline blindlock dubbel Frontline blindlock enkel Frontline ram dubbel Frontline ram enkel 12

13 Frontline CYB Thorsman Frontline CYB snäpps fast i frontöppningen på Thorsmankanaler. Kan med fördel användas utan dosa och kan monteras vertikalt eller horisontellt. Ramar för utanpåliggande montering ingår i sortimentet Datalock vinklat CYB-BK1 för kanalmontage Datalock vinklat CYB-BK3 för väggmontage Datalock slätt CYB-BK2 för kanalmontage Datalock slätt CYB-BK4 för väggmontagel Förhöjningsram för BK3/4 djup 24mm Datalock för lucka CYB-BK6 för väggmontage Monteringsram CYB-MF1Låg för BK1&2 djup 24mm Monteringsram CYB-MF1Hög för BK1&2 djup 42mm Box för kanalmontage CYB-DF Skyddskåpa CYB-RK djup 37,5mm Blindbricka CYB-MP Bricka CYB-DP med lucka 2x8 SL08UTP till BK Bricka CYB-DP 2x8 SL08UTP till BK1,2,3& Bricka CYB-DP 2x8 SL08STP till BK1,2,3&4 ELJO Trend Uttagsserie i Eljo Trend design för keystone jack. För utanpåliggande och montage i apparatdosa Eljo Trend 2x8 keystone slätt Eljo Trend 2x8 keystone vinklad Eljo Trend monteringsram enkel Eljo Trend dosa utanpåliggande enkel Eljo Trend monteringsram dubbel Eljo Trend dosa utanpåliggande dubbel 13

14 Korskopplingskablage kategori 6 för RW-Data HT Oskärmat korskopplingskablage kategori 6. C6U0,5/GB C6U1,0/GB C6U2,0/GB C6U3,0/GB C6U5,0/GB C6U7,5/GB C6U10,0/GB Patch RJ45 C6 UTP 0,5m PVC Patch RJ45 C6 UTP 1,0m PVC Patch RJ45 C6 UTP 2,0m PVC Patch RJ45 C6 UTP 3,0m PVC Patch RJ45 C6 UTP 5,0m PVC Patch RJ45 C6 UTP 7,5m PVC Patch RJ45 C6 UTP 10,0m PVC Skärmat korskopplingskablage kategori 6. C6F0,5/GB C6F1,0/GB C6F2,0/GB C6F3,0/GB C6F5,0/GB C6F7,5/GB C6F10,0/GB Patch RJ45 C6 FTP 0,5m PVC Patch RJ45 C6 FTP 1,0m PVC Patch RJ45 C6 FTP 2,0m PVC Patch RJ45 C6 FTP 3,0m PVC Patch RJ45 C6 FTP 5,0m PVC Patch RJ45 C6 FTP 7,5m PVC Patch RJ45 C6 FTP 10,0m PVC Korskopplingskablage kategori 6 Halogenfritt oskärmat korskopplingskablage kategori 6. GC6U0,5 GC6U1,0 GC6U1,5 GC6U2,0 GC6U3,0 GC6U5,0 GC6U7,5 GC6U10,0 GC6U15,0 Patch gjutna C6 UTP 0,5m LZH Patch gjutna C6 UTP 1,0m LZH Patch gjutna C6 UTP 1,5m LZH Patch gjutna C6 UTP 2,0m LZH Patch gjutna C6 UTP 3,0m LZH Patch gjutna C6 UTP 5,0m LZH Patch gjutna C6 UTP 7,5m LZH Patch gjutna C6 UTP 10,0m LZH Patch gjutna C6 UTP 15,0m LZH 14

15 Halogenfritt skärmat korskopplingskablage kategori 6. GC6S0,5 GC6S1,0 GC6S1,5 GC6S2,0 GC6S3,0 GC6S5,0 GC6S7,5 GC6S10,0 GC6S15,0 Patch gjutna C6 STP 0,5m LZH Patch gjutna C6 STP 1,0m LZH Patch gjutna C6 STP 1,5m LZH Patch gjutna C6 STP 2,0m LZH Patch gjutna C6 STP 3,0m LZH Patch gjutna C6 STP 5,0m LZH Patch gjutna C6 STP 7,5m LZH Patch gjutna C6 STP 10,0m LZH Patch gjutna C6 STP 15,0m LZH Oskärmade korsade korskopplingskablage exempelvis för anslutning direkt mellan två nätverkskort. Kablarna är "fullkorsade" och fungerar alltså även som korsade kablar för Gigabit Ethernet. Halogenfria. XGC6U0,5 XGC6U1,0 XGC6U2,0 XGC6U3,0 XGC6U5,0 Patch gjutna C6 UTP 0,5m LZH Patch gjutna C6 UTP 1,0m LZH Patch gjutna C6 UTP 2,0m LZH Patch gjutna C6 UTP 3,0m LZH Patch gjutna C6 UTP 5,0m LZH Skärmade korsade korskopplingskablage exempelvis för anslutning direkt mellan två nätverkskort. Kablarna är "fullkorsade" och fungerar alltså även som korsade kablar för Gigabit Ethernet. Halogenfria. XGC6S0,5 XGC6S1,0 XGC6S2,0 XGC6S3,0 XGC6S5,0 Patch gjutna C6 STP 0,5m LZH Patch gjutna C6 STP 1,0m LZH Patch gjutna C6 STP 2,0m LZH Patch gjutna C6 STP 3,0m LZH Patch gjutna C6 STP 5,0m LZH 15

16 Korskopplingskablage kategori 5e Oskärmat korskopplingskablage kategori 5e. GUTPKK0,5 Patch gjutna C5E UTP 0,5m GUTPKK1,0 Patch gjutna C5E UTP 1,0m GUTPKK1,5 Patch gjutna C5E UTP 1,5m GUTPKK2,0 Patch gjutna C5E UTP 2,0m GUTPKK3,0 Patch gjutna C5E UTP 3,0m GUTPKK5,0 Patch gjutna C5E UTP 5,0m GUTPKK7,5 Patch gjutna C5E UTP 7,5m GUTPKK10,0 Patch gjutna C5E UTP 10,0m GUTPKK15,0 Patch gjutna C5E UTP 15,0m GUTPKK20,0 Patch gjutna C5E UTP 20,0m IGUTPKK25,0 Patch gjutna C5E UTP 25,0m solid ledare LZH Skärmat korskopplingskablage kategori 5e. GSFTPKK0,5 Patch gjutna C5E SFTP 0,5m GSFTPKK1,0 Patch gjutna C5E SFTP 1,0m GSFTPKK1,5 Patch gjutna C5E SFTP 1,5m GSFTPKK2,0 Patch gjutna C5E SFTP 2,0m GSFTPKK3,0 Patch gjutna C5E SFTP 3,0m GSFTPKK5,0 Patch gjutna C5E SFTP 5,0m GSFTPKK7,5 Patch gjutna C5E SFTP 7,5m GSFTPKK10,0 Patch gjutna C5E SFTP 10,0m GSFTPKK15,0 Patch gjutna C5E SFTP 15,0m GSFTPKK20,0 Patch gjutna C5E SFTP 20,0m IGSFTPKK25,0 Patch gjutna C5E SFTP 25,0m solid ledare LZH Oskärmade korsade korskopplingskablage exempelvis för anslutning direkt mellan två nätverkskort. XGUTPKK0,5 XGUTPKK1,0 XGUTPKK1,5 XGUTPKK2,0 XGUTPKK3,0 XGUTPKK5,0 Patch gjutna C5E UTP 0,5m korsat Patch gjutna C5E UTP 1,0m korsat Patch gjutna C5E UTP 1,5m korsat Patch gjutna C5E UTP 2,0m korsat Patch gjutna C5E UTP 3,0m korsat Patch gjutna C5E UTP 5,0m korsat 16

17 Oskärmade korsade korskopplingskablage exempelvis för anslutning direkt mellan två nätverkskort. XGSFTPKK0,5 XGSFTPKK1,0 XGSFTPKK1,5 XGSFTPKK2,0 XGSFTPKK3,0 XGSFTPKK5,0 Patch gjutna C5E SFTP 0,5m korsat Patch gjutna C5E SFTP 1,0m korsat Patch gjutna C5E SFTP 1,5m korsat Patch gjutna C5E SFTP 2,0m korsat Patch gjutna C5E SFTP 3,0m korsat Patch gjutna C5E SFTP 5,0m korsat Oskärmat korskopplingskablage kategori 5e. GUTPKK0,5/BL GUTPKK1,0/BL GUTPKK1,5/BL GUTPKK2,0/BL GUTPKK3,0/BL GUTPKK5,0/BL GUTPKK10,0/BL GUTPKK0,5/GN GUTPKK1,0/GN GUTPKK1,5/GN GUTPKK2,0/GN GUTPKK3,0/GN GUTPKK5,0/GN GUTPKK10,0/GN GUTPKK0,5/RD GUTPKK1,0/RD GUTPKK1,5/RD GUTPKK2,0/RD GUTPKK3,0/RD GUTPKK5,0/RD GUTPKK10,0/RD GUTPKK0,5/YL GUTPKK1,0/YL GUTPKK1,5/YL GUTPKK2,0/YL GUTPKK3,0/YL GUTPKK5,0/YL GUTPKK10,0/YL Patch gjutna C5E UTP 0,5m blå Patch gjutna C5E UTP 1,0m blå Patch gjutna C5E UTP 1,5m blå Patch gjutna C5E UTP 2,0m blå Patch gjutna C5E UTP 3,0m blå Patch gjutna C5E UTP 5,0m blå Patch gjutna C5E UTP 10,0m blå Patch gjutna C5E UTP 0,5m grön Patch gjutna C5E UTP 1,0m grön Patch gjutna C5E UTP 1,5m grön Patch gjutna C5E UTP 2,0m grön Patch gjutna C5E UTP 3,0m grön Patch gjutna C5E UTP 5,0m grön Patch gjutna C5E UTP 10,0m grön Patch gjutna C5E UTP 0,5m röd Patch gjutna C5E UTP 1,0m röd Patch gjutna C5E UTP 1,5m röd Patch gjutna C5E UTP 2,0m röd Patch gjutna C5E UTP 3,0m röd Patch gjutna C5E UTP 5,0m röd Patch gjutna C5E UTP 10,0m röd Patch gjutna C5E UTP 0,5m gul Patch gjutna C5E UTP 1,0m gul Patch gjutna C5E UTP 1,5m gul Patch gjutna C5E UTP 2,0m gul Patch gjutna C5E UTP 3,0m gul Patch gjutna C5E UTP 5,0m gul Patch gjutna C5E UTP 10,0m gul 17

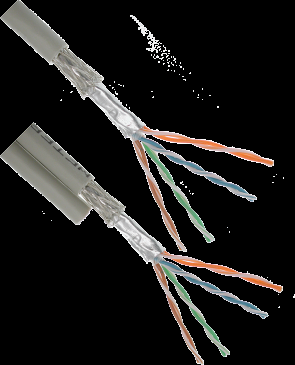

18 Skärmad halogenfri kategori 6-kabel Paren i kabeln är försedda med individuell folieskärmning vilket ger den försumbar överhörningskaraktäristik. En enkardelig biledare underlättar skärmanslutningen. Kabeln är försedd med batchnummermärkning för spårbarhet och kvalitetskontroll. Löpande längdmärkning placerad metervis på manteln. STP6H STP6Hx02 ECS kabel STP C6 HFFR ECS kabel STP C6 siames HFFR Oskärmad halogenfri kategori 6-kabel Kabeln är försedd med centralt placerad distanskardel för optimal prestanda. Den är även försedd med batchnummermärkning för spårbarhet och kvalitetskontroll. Löpande längdmärkning placerad metervis på manteln. UTP6H UTP6H/kart UTP6Hx02 750UZ04101 ECS kabel UTP C6 HFFR ECS kabel UTP C6 HFFR 305m ECS kabel UTP C6 siames HFFR ECS kabel UTP utomhus C6 Kategori 5e-kabel med skärmfolie och jordfläta. Kabeln är försedd med batchnummermärkning för spårbarhet och kvalitetskontroll. Löpande längdmärkning placerad metervis på manteln. SFTP5 ECS kabel SFTP C5E SFTP5x02 ECS kabel SFTP C5E siames PVC ECS kabel SFTP C5E HFFR ECS kabel SFTP C5E siames HFFR 18

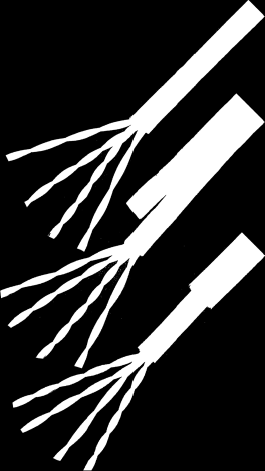

19 Folieskärmad kategori 5e-kabel Kabeln är försedd med batchnummermärkning för spårbarhet och kvalitetskontroll. Löpande längdmärkning placerad metervis på manteln. FTP5 ECS kabel FTP C5E FTP5/kart ECS kabel FTP C5E i kartong 305m FTP5x02 ECS kabel FTP C5E siames PVC ECS kabel FTP C5E HFFR ECS kabel FTP C5E siames HFFR ECS kabel FTP C5E utomhus HFFR Oskärmad kategori 5e-kabel Kabeln är försedd med batchnummermärkning för spårbarhet och kvalitetskontroll. Löpande längdmärkning placerad metervis på manteln. UTP5 ECS kabel UTP C5E UTP5/k/305 ECS kabel UTP C5E i kartong 305m UTP5/kart ECS kabel UTP C5E i kart 500m UTP5x02 ECS kabel UTP C5E siames PVC ECS kabel UTP C5E HFFR ECS kabel UTP C5E siames HFFR ECS kabel UTP C5E utomhus HFFR 19

20 Färgade korskopplingskablage kategori 6 Halogenfria korskopplingskablage i olika färger. GC6U0,5/BL GC6U1,0/BL GC6U1,5/BL GC6U2,0/BL GC6U3,0/BL GC6U5,0/BL GC6U10,0/BL GC6U0,5/GN GC6U1,0/GN GC6U1,5/GN GC6U2,0/GN GC6U3,0/GN GC6U5,0/GN GC6U10,0/GN GC6U0,5/RD GC6U1,0/RD GC6U1,5/RD GC6U2,0/RD GC6U3,0/RD GC6U5,0/RD GC6U10,0/RD GC6U0,5/YL GC6U1,0/YL GC6U1,5/YL GC6U2,0/YL GC6U3,0/YL GC6U5,0/YL GC6U10,0/YL Patch gjutna C6 UTP 0,5m blå LZH Patch gjutna C6 UTP 1,0m blå LZH Patch gjutna C6 UTP 1,5m blå LZH Patch gjutna C6 UTP 2,0m blå LZH Patch gjutna C6 UTP 3,0m blå LZH Patch gjutna C6 UTP 5,0m blå LZH Patch gjutna C6 UTP 10,0m blå LZH Patch gjutna C6 UTP 0,5m grön LZH Patch gjutna C6 UTP 1,0m grön LZH Patch gjutna C6 UTP 1,5m grön LZH Patch gjutna C6 UTP 2,0m grön LZH Patch gjutna C6 UTP 3,0m grön LZH Patch gjutna C6 UTP 5,0m grön LZH Patch gjutna C6 UTP 10,0m grön LZH Patch gjutna C6 UTP 0,5m röd LZH Patch gjutna C6 UTP 1,0m röd LZH Patch gjutna C6 UTP 1,5m röd LZH Patch gjutna C6 UTP 2,0m röd LZH Patch gjutna C6 UTP 3,0m röd LZH Patch gjutna C6 UTP 5,0m röd LZH Patch gjutna C6 UTP 10,0m röd LZH Patch gjutna C6 UTP 0,5m gul LZH Patch gjutna C6 UTP 1,0m gul LZH Patch gjutna C6 UTP 1,5m gul LZH Patch gjutna C6 UTP 2,0m gul LZH Patch gjutna C6 UTP 3,0m gul LZH Patch gjutna C6 UTP 5,0m gul LZH Patch gjutna C6 UTP 10,0m gul LZH 20

21 RapidNet Ett förkontakterat kabelsystem som levereras efter dina önskemål. Kategori-6 och komponentgodkännande för högsta prestanda. Ett system som alla tjänar pengar på! Panel till panel. RNCOPP10,0 RNCOPP12,5 RNCOPP15,0 RNCOPP17,5 RNCOPP20,0 RNCOPP22,5 RNCOPP25,0 RapidNet panel-panel 10,0m C6 UTP RapidNet panel-panel 12,5m C6 UTP RapidNet panel-panel 15,0m C6 UTP RapidNet panel-panel 17,5m C6 UTP RapidNet panel-panel 20,0m C6 UTP RapidNet panel-panel 22,5m C6 UTP RapidNet panel-panel 25,0m C6 UTP Panel till uttagsbox. RNCOPU5,0 RNCOPU7,5 RNCOPU10,0 RNCOPU12,5 RNCOPU15,0 RNCOPU17,5 RNCOPU20,0 RapidNet panel-uttag 5,0m C6 UTP RapidNet panel-uttag 7,5m C6 UTP RapidNet panel-uttag 10,0m C6 UTP RapidNet panel-uttag 12,5m C6 UTP RapidNet panel-uttag 15,0m C6 UTP RapidNet panel-uttag 17,5m C6 UTP RapidNet panel-uttag 20,0m C6 UTP Tom 19 panel RN2408EP RapidNet panel tom 1HE 24 UTP 21

22 Allmänna försäljnings- och leveransvillkor Tillämplighet Dessa Allmänna försäljningsvillkor gäller per nedan angivet datum och ersätter tidigare publicerade. Leveransvillkor Fritt från Alcadon AB:s lager, fraktkostnad tillkommer om det inte särskilt skriftligt avtalats om detta. Äganderättsförbehåll Alcadon AB förbehåller sig äganderätten till sålda varor till dessa är fullt betalda. Om kunden är i dröjsmål med betalningen förbehåller sig Alcadon alltid rätten att så länge dröjsmålet kvarstår när som helst häva köpet och återta produkterna. Intill dess köpeskillingen fullt betalats förbinder sig kunden att väl vårda produkterna, inte ändra i, sälja, låna ut eller på annat sätt förfoga över produkten, utan Alcadons skriftliga medgivande, och hålla dem försäkrade. Priser Alcadon AB:s priser är angivna i svenska kronor exklusive moms. Garantier Samtliga materiel omfattas av 12 mån garanti, avseende produktens konstruktion, material eller tillverkning. Reparation sker av på Alcadon AB anvisat sätt och plats. Vid garantiåberopande skall alltid faktura/kvitto finnas till hands. Utlåning av ersättningsutrustning under garanti tiden görs i mån av tillgång och debiteras med 10 % av gällande listpris per vecka. Vid retur av ersättningsutrustning skall denna vara i oskadat skick samt i oskadad originalförpackning. Avvikelse från detta debiteras med minst 20 % av gällande listpris. Ansvar för fel Föreligger fel som Alcadon AB ansvarar för, åtar sig Alcadon att, efter eget val avhjälpa felet genom reparation eller ersättningsleverans eller återbetala köpeskillingen. Ytterligare rättigheter för kund kan följa av respektive tillverkares egna till slutkund riktade garantier. Alcadon AB förbehåller sig rätten att justera priser beroende på omständigheter Teknisk support utanför vår kontroll, exempelvis kan större svängningar i valuta eller råvarupriser För teknisk support - användarstöd - allmänt eller vid fel i vara, har Alcadon AB på världsmarknaden utgöra grund för sådan höjning. rätt att hänvisa kunden till respektive produkttillverkare samt, i förekommande fall, till tredjepartföretags betalsupport. Alcadon AB:s prislistor gäller från angivet datum och ersätter tidigare publicerade, dock gäller prislista som längst max sex månader efter angivet Service och reparation datum om det inte särskilt skriftligt avtalats om annat. Om inte separat serviceavtal träffats, sker service för aktiv utrustning per löpande räkning. Reparationer efter garantitidens utgång kostar normalt 25 % av listpriset Betalningsvillkor om inte annat särskilt skriftligt avtalats. Avtal offereras på begäran. Betalning sker 30 dagar netto från fakturadatum eller enligt särskild skriftlig överenskommelse. Dröjsmålsränta utgår efter förfallodag enligt gällande lag. Produktinformation Alcadon AB reserverar sig för eventuella fel i fakta- och prisuppgifter genom Anmärkningar på fakturor ska göras inom 8 dagar från den dag fakturan är tryckfel av produktinformationen som avvikelser i mått eller utseende från utställd. katalogernas specifikationer. Dröjsmål med betalning European Cabling Specialtillverkad kabel Systems levereras med +/- 10 % differens i mantellängd. Är kunden i dröjsmål med betalning mer än 30 dagar efter det Alcadon AB anmodat kunden att betala förfallet belopp, får Alcadon genom skriftligt Force majeure meddelande till kunden häva avtalet i sin helhet. Häver Alcadon avtalet har Om Alcadon förhindras att fullgöra detta avtal av omständigheter utanför Alcadon även rätt till skadestånd. Alcadons kontroll som inte skäligen kunde förväntas ha räknat med vid avtalets träffande och vars följder Alcadon inte heller skäligen kunde ha undvikit eller Med dröjsmål med betalning avses även dröjsmål med att i enlighet med avtalet övervunnit eller av att Alcadons underleverantörer förhindras att fullgöra sina acceptera växel och ställa ramburs, bankgaranti eller annan säkerhet samt leveranser på grund av omständigheter som här angivits skall detta utgöra vidtaga de andra avtalade åtgärder som behövs för att möjliggöra betalning. befrielsegrund som medför framflyttande av tidpunkten för prestation och befrielse från vite och andra påföljder. Detta äger tillämpning oavsett om orsaken Miljöavgift till förseningen inträffat före eller efter avtalad leveransdag. Om avtalets Miljöavgift enligt lag ingår i våra priser. Alcadon AB är medlem i REPA. fullgörande till väsentlig del förhindras med längre tid än tre månader på grund av viss ovan angiven omständighet äger Alcadon rätt utan ersättningskrav, Reklamation skriftligen frånträda avtalet. Det åligger kunden att ankomstkontrollera varan vad gäller felaktigheter eller felaktig expedition. Är varan skadad vid leverans ska mottagaren omgående Tredje part anmäla detta till transportören. Alla reklamationer ska omgående anmälas Alcadon AB ansvarar inte för köparens eventuella uppgörelser med tredje part i skriftligt med tydlig referens till Alcadon AB. fråga om skadestånd för försenad eller felaktig leverans, fabrikationsfel etc om Alcadon inte särskilt skriftligt avtalat om detta. Felaktiga och skadade varor skall reklameras inom 10 dagar efter mottagandet. Skiljedom Kund som önskar returnera produkt skall först kontakta Alcadon AB för att Tvist angående tolkning eller tillämpning av detta avtal och därmed erhålla ett returnummer. Vid retur skall returnummer anges och kopia av fakturan sammanhängande rättsförhållanden skall avgöras av skiljemän enligt svensk lag. bifogas. Avtalade returer måste returneras i oskadat skick och i oskadad Om vid tvist värdet av vad som yrkas uppenbart inte överstiger 10 gånger det vid originalförpackning. Om så inte sker debiteras 35 % av varans värde i returavgift. tiden för påkallandet av skiljeförfarandet gällande basbeloppet enligt lag För normalt ej lagerförda produkter (specialbeställning), kan retur ej utlovas om (1962:381) om allmän försäkring skall tvisten avgöras av ensam skiljeman som det inte särskilt skriftligt avtalats om detta. För sådana eventuella returer på parts begäran utses av Stockholms Handelskammare. debiteras % av varans värde i returavgift, beroende på leverantörsavtal vid det specifika ordertillfället. Kunden skall dessutom ombesörja och betala ALEM 95 kostnaderna för returfrakten vilken sker på köparens risk. I övrigt gäller SEG allmänna leveransbestämmelser för elektrisk materiel (ALEM ).

23 Detta alster är skyddat enligt lagen om upphovsrätt. Kopiering (helt eller delvis), kräver skriftligt tillstånd från upphovsrättshavaren. Med reservation för tryckfel och förändringar i teknisk prestanda.
