1 Tak och fasad: Innovativa infästningssystem och applikationer

2 Tak och Fasad Enkel eller dubbel skiktssystem Stående fals Sandwichpaneler Stål- och träunderlag Cementbaserade skivor Sammanfogning av tunna material Skivmaterial till stål-, trä- och aluminiumprofiler Verktyg och tillbehör Typ Applikationsindex Produktindex Rostfria infästningar, borrande Kolstålsinfästningar, borrande Rostfria infästningar, borrande Rostfria infästningar, borrande Kolstålsinfästningar, borrande Gängpressande skruv Borrande och gängpressande skruv Nitar Infästningar och nitar Verktyg och tillbehör Pos-Nr. Pos-Nr. Pos-Nr. Typ Typ Typ Innehållsförteckning SX / SD3-S / SXW / SW2-S / SW-A SWL-S / SL2-S / SL2-A / MF MULTI-FLASH / Tätningsband SD / SDT / SD-H15 / SW-T / SWL-T / SW3-T SW3-T-H15 / WT-T / SL2-T / SWL-T / SL SL2-H15 / SL3-H15 / SC / SCT / SCN SD2-S11/ SCS / MF / MULTI-FLASH Tätningsband SDK-S / SL3-S / SX / TDA-S / TDB-S EIS / SPT / M-82 / RV6604 SXC / SX / TDA-S / TDB-S / SXCW / SXW SPIKE twister DT-S / SL2-S / SD2-S SWL-S / Tätningsband SDT / SD / SDTW / SPIKE twister DT SL2-T / SWL-T / SD-D10 / Tätningsband TDA-S / TDB-S / TDC-S / TDA-T / TDB-T TDBL-T / GA-AS / GA-BS / HSS SCF / SCFW / SCFW-S PolyGrip / ATO / TTO / SSO / ASO / AP RV6604 / RV6603 / RV6605 / LL-S / TPR-L HSS TI / SPIKE twister DT / SDS / MB / MBK MBR / MBRK / MBR-X / MBRK-X / SLA SX SDA / TW-S / TW-A4 / EPDM / SCFW-S SD2-S / EIS/V112-S / SDA3-S / AP / ASO SLA -D12 / GA-AS / GA-BS / TU-S CF 400 / CF 55 / CF 40 / DI 650 / DB 620 AccuBird / PowerBird / SN2 Saxtång NTX- F Tång / Tillbehör Innehåll Applikationsindex Produktindex Enkel eller dubbel skiktsystem Rostfria infästningar, borrande Enkel eller dubbel skiktsystem Kolstålsinfästningar, borrande Hur hittar man den rätta lösningen i katalogen? Vi erbjuder tre olika sökmetoder för att hitta den bästa infästningslösningen för era speciella behov Sök i Innehållsförteckningen Den snabbaste vägen för att hitta den rätta infästningen är att använda denna vägledning till produkter och applikationer. 5 Stående fals Business solutions Bilagor Nyheter som skapar framgång Sandwichpaneler Rostfria infästningar, borrande Sandwichpaneler Kolstålsinfästningar, borrande Tak och fasad Tak och fasad 1 Profilerad plåt till underlag av stål Applikationsindex Profilerad plåt till underlag av trä Applikationsindex Rostfritt stål Kolstål Aluminium Kapitel 1 SX / SD3-S SL2-3 3 SXC SD SL2-T Rostfritt stål Kolstål Aluminium Kapitel 1 SXW SL2-S SW2-S SXCW SW-T SL2-T Sök i Applikationsindex En användbar appliktionsguide som delats upp per användningsområde och applikation, så att man lätt hittar rätt kapitel. 7 SW-A Stål- och träunderlag Bandklammer till underlag av stål och trä Rostfritt stål Kolstål Aluminium Kapitel 1 SDK2-S SDK3-S TDA-S TDB-S 5 SX - - 3/5 6 SD EIS / SPT Cementbaserade skivor Sammanfogning av tunna material Tak och fasad 2 Produktindex Tak och fasad SX SD3-S SXW SW2-S SW-A SL2-S SL2-A SWL-S SD SDT SD-H15 SW-T SW3-T SW-H15 SWL-T Rostfritt stål Kolstål Aluminium Produktindex Kapitel 3/ / /6-3/ / / / /7 2 Sök i Produktindex Detta är ett omfattande specifikationsstöd med teckningar och hänvisning till rätt kapitel. WT-T /7 11 Skivmaterial till stål-, trä- och aluminiumprofiler SL2-T SL SL2-H15 SL3-H15 SC SCT SCN SD2-S11 SCS SDK-S SL3-S SPT-S EIS / / M-82 Bandklammer Verktyg och tillbehör Business solutions Bilagor Nyheter som skapar framgång. Kontaktinformation SFS intec AB, FasteningSystems Olivehällsvägen 10, SE Strängnäs T , F se.strangnas@sfsintec.biz,

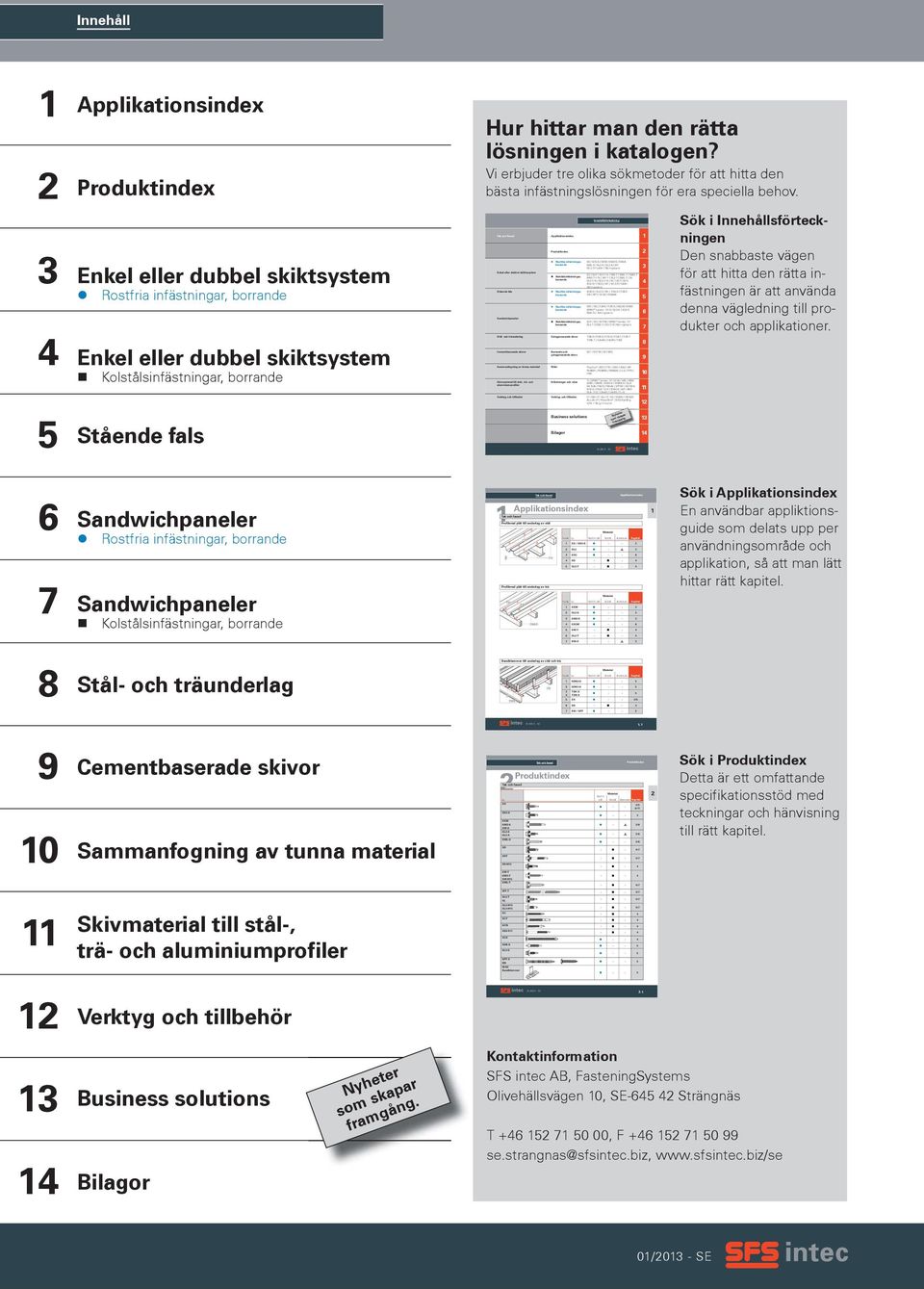

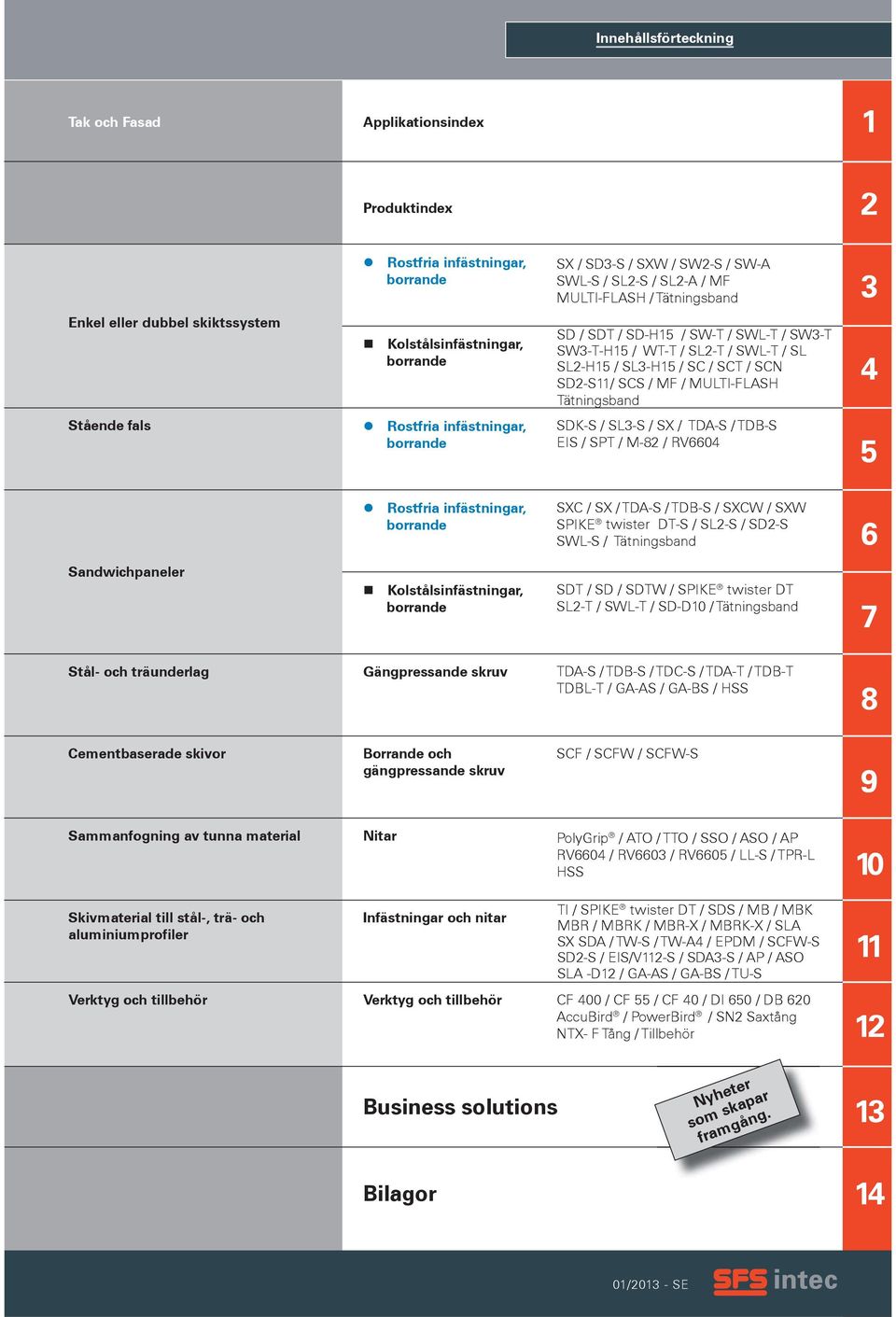

3 Innehållsförteckning Tak och Fasad Applikationsindex 1 Produktindex 2 Rostfria infästningar, borrande SX / SD3-S / SXW / SW2-S / SW-A SWL-S / SL2-S / SL2-A / MF MULTI-FLASH / Tätningsband 3 Enkel eller dubbel skiktssystem Kolstålsinfästningar, borrande SD / SDT / SD-H15 / SW-T / SWL-T / SW3-T SW3-T-H15 / WT-T / SL2-T / SWL-T / SL SL2-H15 / SL3-H15 / SC / SCT / SCN SD2-S11/ SCS / MF / MULTI-FLASH Tätningsband 4 Stående fals Rostfria infästningar, borrande SDK-S / SL3-S / SX / TDA-S / TDB-S EIS / SPT / M-82 / RV Rostfria infästningar, borrande SXC / SX / TDA-S / TDB-S / SXCW / SXW SPIKE twister DT-S / SL2-S / SD2-S SWL-S / Tätningsband 6 Sandwichpaneler Kolstålsinfästningar, borrande SDT / SD / SDTW / SPIKE twister DT SL2-T / SWL-T / SD-D10 / Tätningsband 7 Stål- och träunderlag Gängpressande skruv TDA-S / TDB-S / TDC-S / TDA-T / TDB-T TDBL-T / GA-AS / GA-BS / HSS 8 Cementbaserade skivor Borrande och gängpressande skruv SCF / SCFW / SCFW-S 9 Sammanfogning av tunna material Nitar PolyGrip / ATO / TTO / SSO / ASO / AP RV6604 / RV6603 / RV6605 / LL-S / TPR-L HSS 10 Skivmaterial till stål-, trä- och aluminiumprofiler Infästningar och nitar TI / SPIKE twister DT / SDS / MB / MBK MBR / MBRK / MBR-X / MBRK-X / SLA SX SDA / TW-S / TW-A4 / EPDM / SCFW-S SD2-S / EIS/V112-S / SDA3-S / AP / ASO SLA -D12 / GA-AS / GA-BS / TU-S 11 Verktyg och tillbehör Verktyg och tillbehör CF 400 / CF 55 / CF 40 / DI 650 / DB 620 AccuBird / PowerBird / SN2 Saxtång NTX- F Tång / Tillbehör 12 Business solutions Bilagor Nyheter som skapar framgång

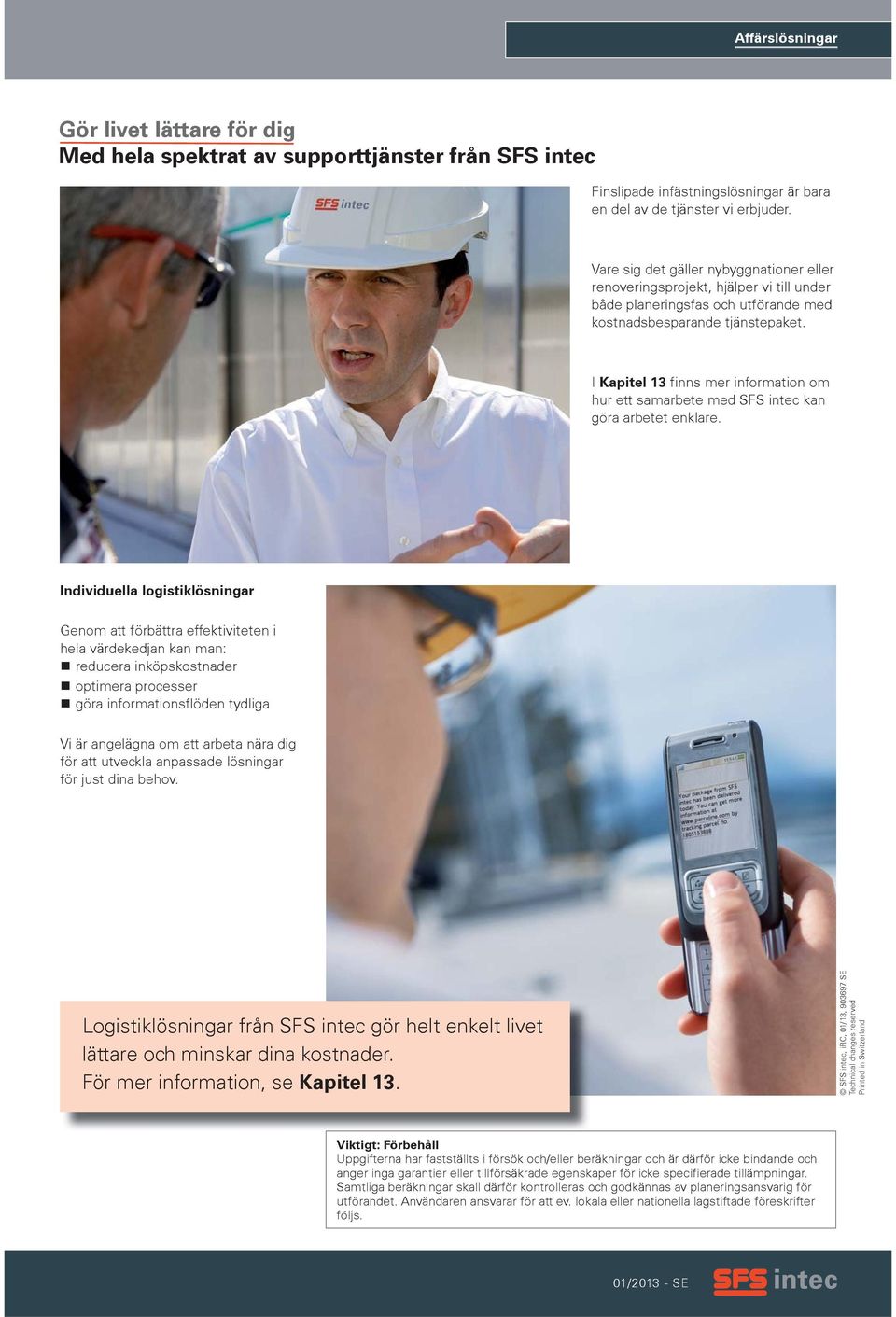

4 Affärslösningar Gör livet lättare för dig Med hela spektrat av supporttjänster från SFS intec Finslipade infästningslösningar är bara en del av de tjänster vi erbjuder. Vare sig det gäller nybyggnationer eller renoveringsprojekt, hjälper vi till under både planeringsfas och utförande med kostnadsbesparande tjänstepaket. I Kapitel 13 finns mer information om hur ett samarbete med SFS intec kan göra arbetet enklare. Individuella logistiklösningar Genom att förbättra effektiviteten i hela värdekedjan kan man: reducera inköpskostnader optimera processer göra informationsflöden tydliga Vi är angelägna om att arbeta nära dig för att utveckla anpassade lösningar för just dina behov. Logistiklösningar från SFS intec gör helt enkelt livet lättare och minskar dina kostnader. För mer information, se Kapitel 13. SFS intec, irc, 01/13, SE Technical changes reserved Printed in Switzerland Viktigt: Förbehåll Uppgifterna har fastställts i försök och/eller beräkningar och är därför icke bindande och anger inga garantier eller tillförsäkrade egenskaper för icke specifierade tillämpningar. Samtliga beräkningar skall därför kontrolleras och godkännas av planeringsansvarig för utförandet. Användaren ansvarar för att ev. lokala eller nationella lagstiftade föreskrifter följs.

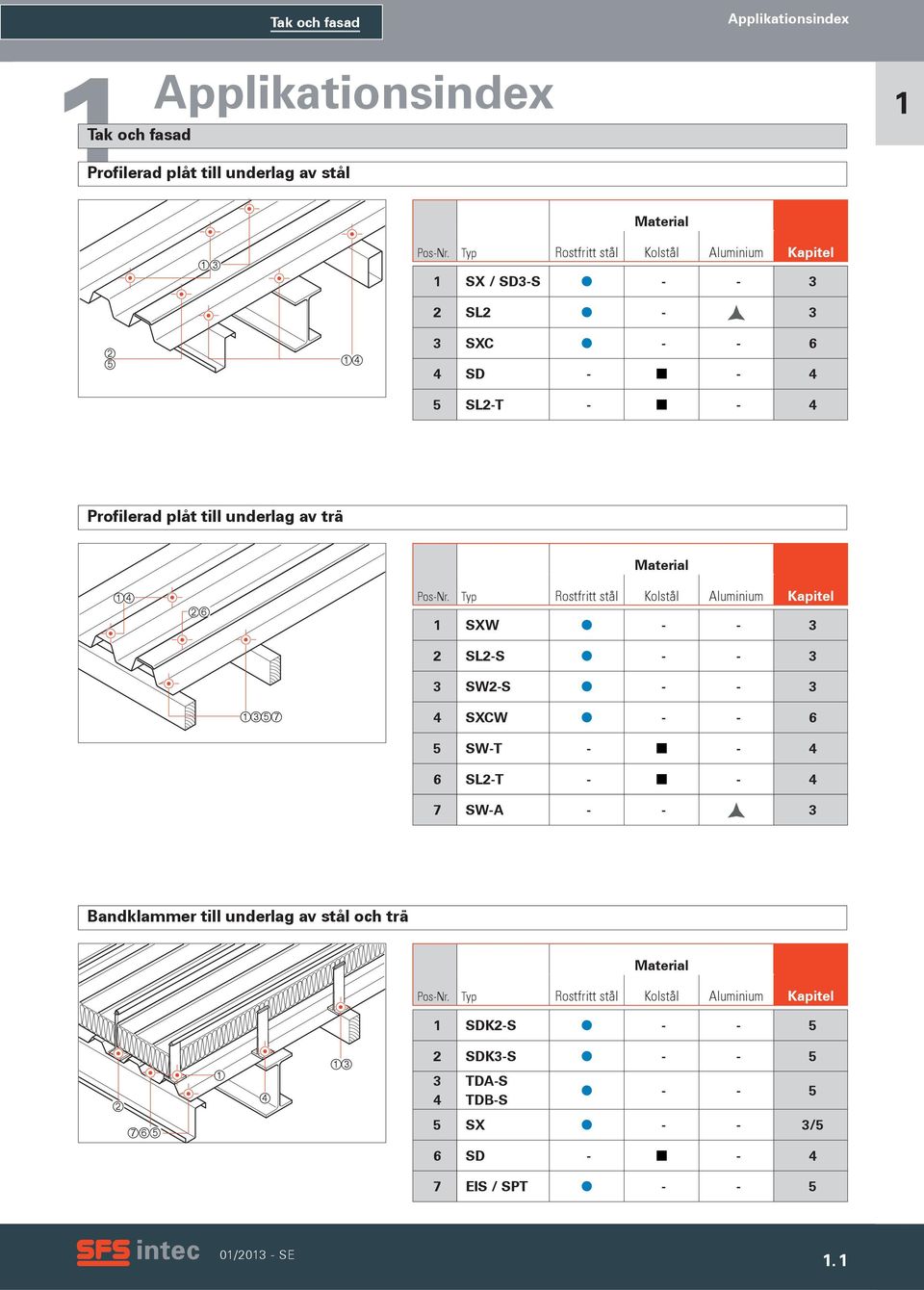

5 Tak och fasad Applikationsindex Applikationsindex 1Tak och fasad Profilerad plåt till underlag av stål 1 2 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 1 SX / SD3-S SL2-3 3 SXC SD SL2-T Profilerad plåt till underlag av trä 6 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 1 SXW SL2-S SW2-S SXCW SW-T SL2-T SW-A Bandklammer till underlag av stål och trä 11 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 1 SDK2-S SDK3-S TDA-S TDB-S SX - - 3/5 6 SD EIS / SPT

6 Applikationsindex Tak och fasad 1 Sandwichpaneler till underlag av trä och stål 2 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 3 1 SXC SXCW SL2-S SDT SDTW SL2-T Cementbaserade skivor till underlag av trä och stål 7 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 8 1 SCFW SCFW-S SCF Profilerad plåt till högprofilerad plåt 11 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 1 SX / 5 / SD / 7 3 SXC SDT / 7 5 SL2-S SL2-T RV /

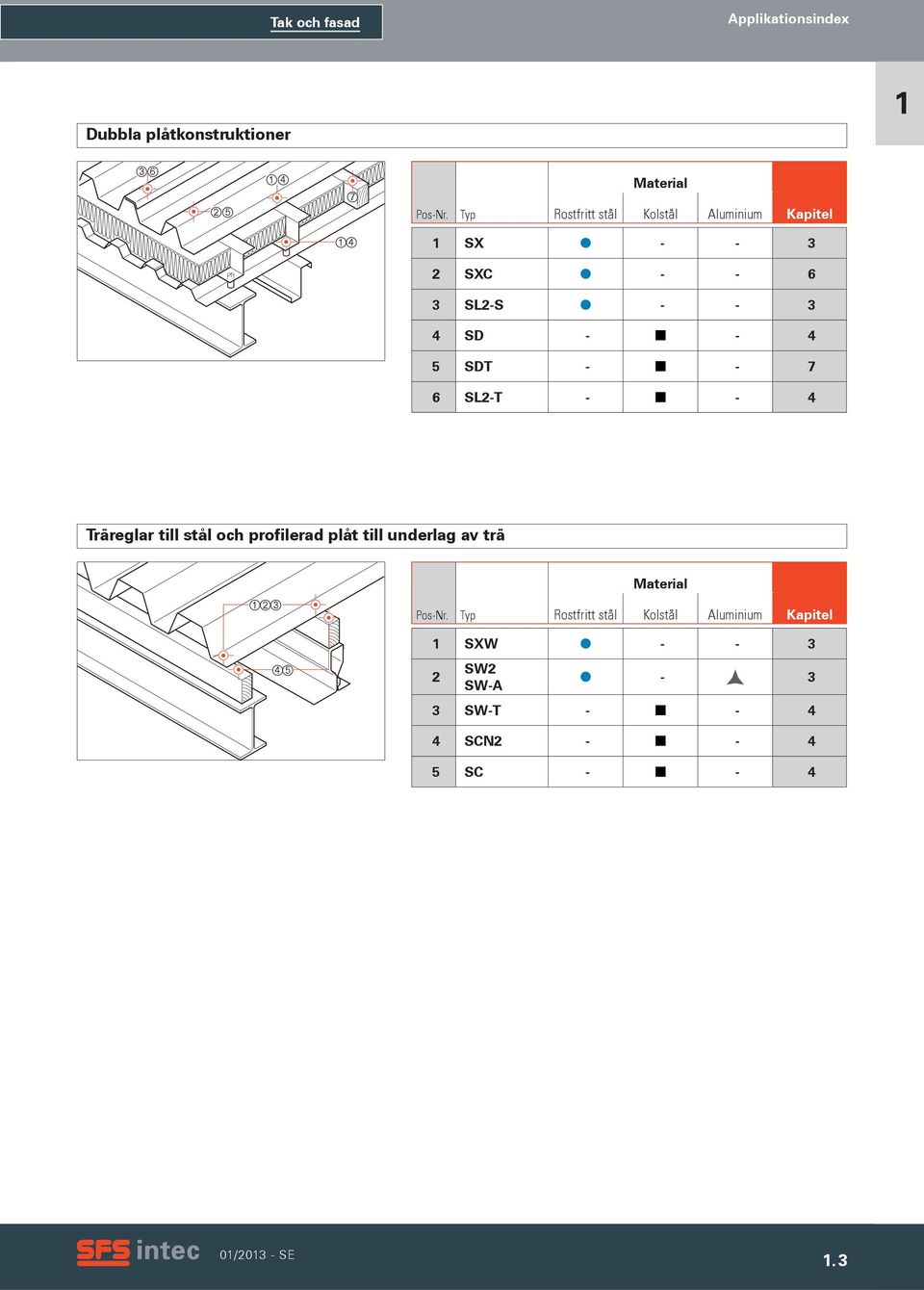

7 Tak och fasad Applikationsindex Dubbla plåtkonstruktioner 1 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 2 1 SX SXC SL2-S SD SDT SL2-T Träreglar till stål och profilerad plåt till underlag av trä 6 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 7 1 SXW SW2 SW-A SW-T SCN SC

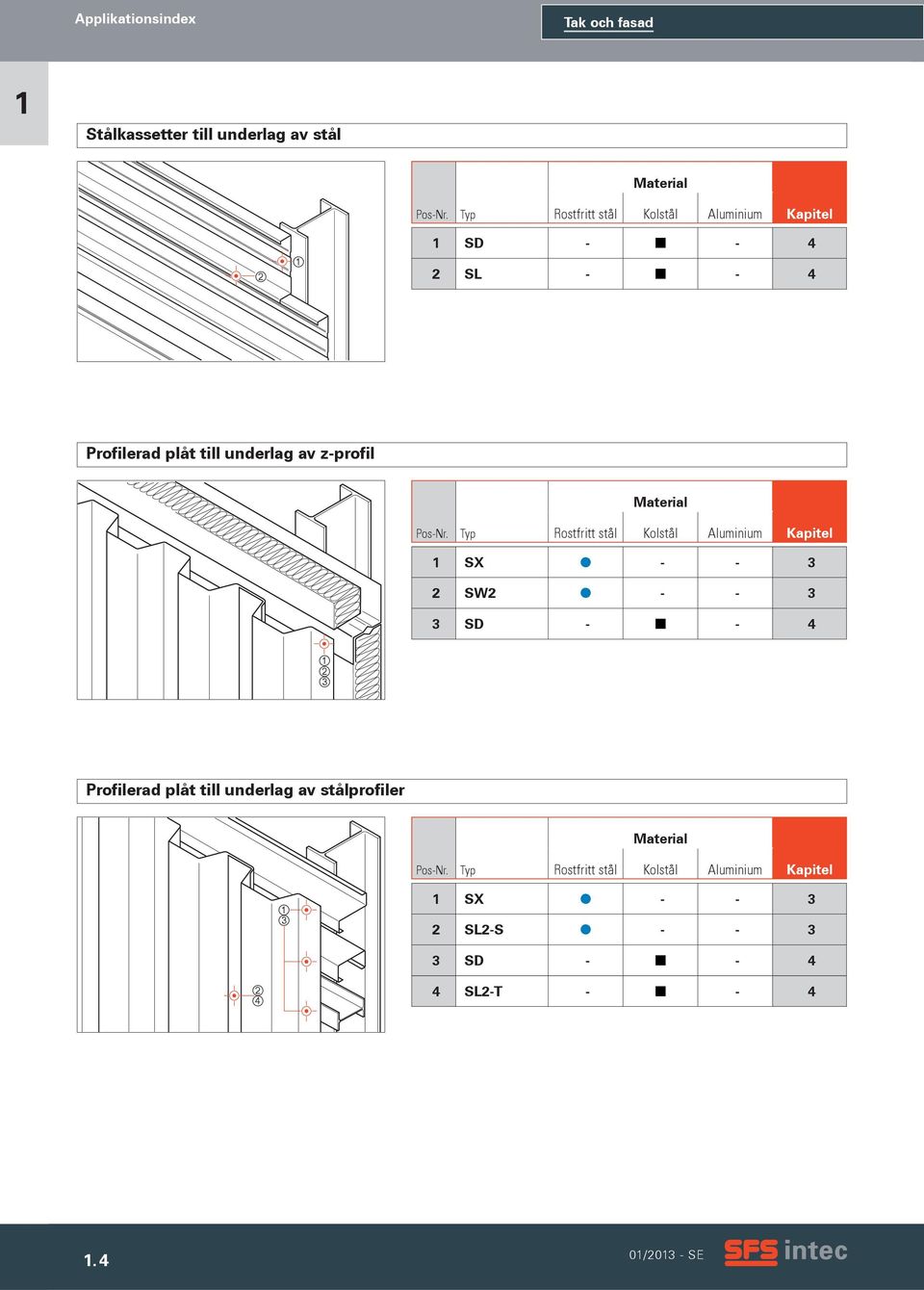

8 Applikationsindex Tak och fasad 1 Stålkassetter till underlag av stål 2 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 3 1 SD SL Profilerad plåt till underlag av z-profil 6 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 7 1 SX SW SD Profilerad plåt till underlag av stålprofiler 10 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 11 1 SX SL2-S SD SL2-T

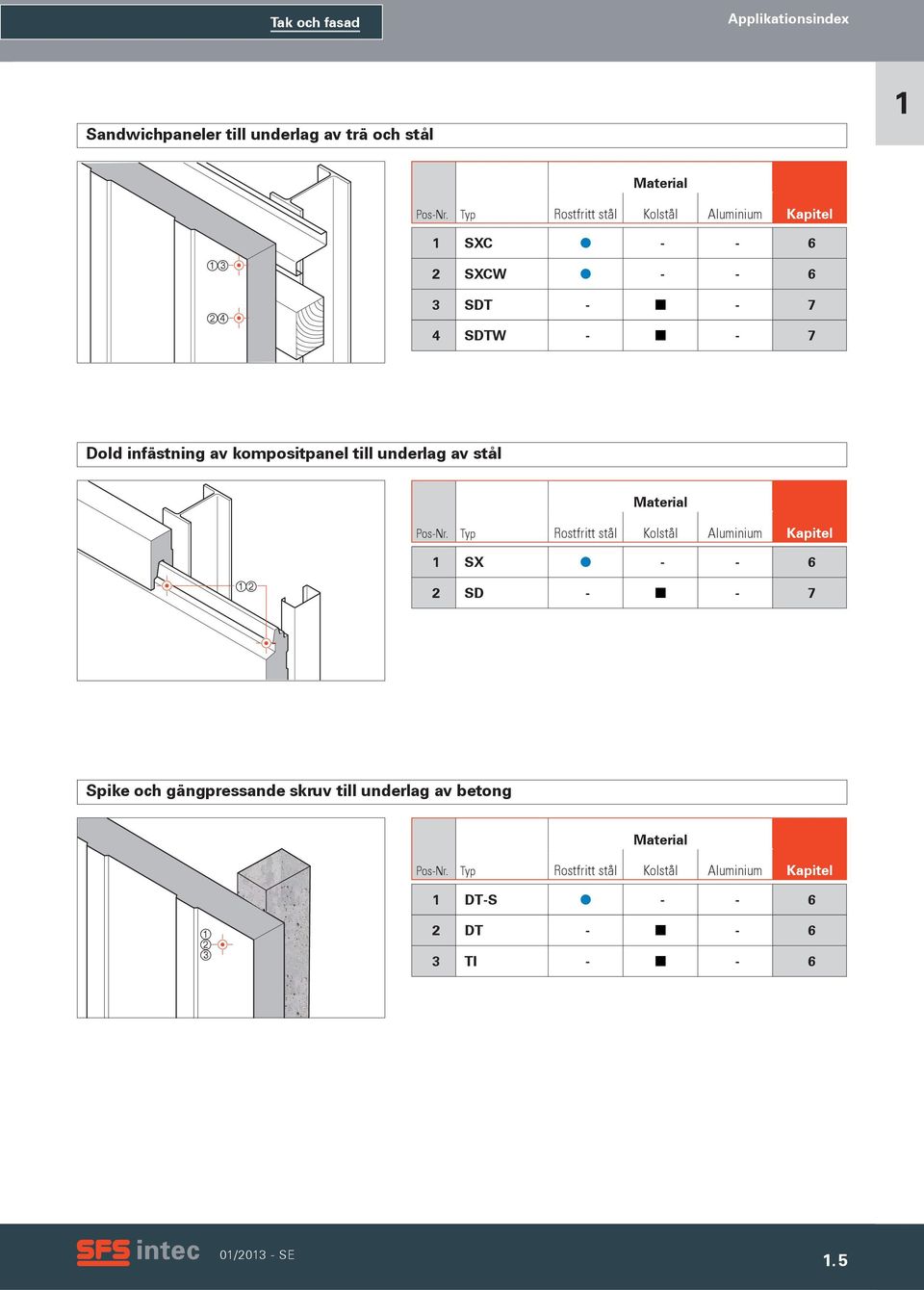

9 Tak och fasad Applikationsindex Sandwichpaneler till underlag av trä och stål 1 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 2 1 SXC SXCW SDT SDTW Dold infästning av kompositpanel till underlag av stål 5 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 6 1 SX SD Spike och gängpressande skruv till underlag av betong 9 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 10 1 DT-S DT TI

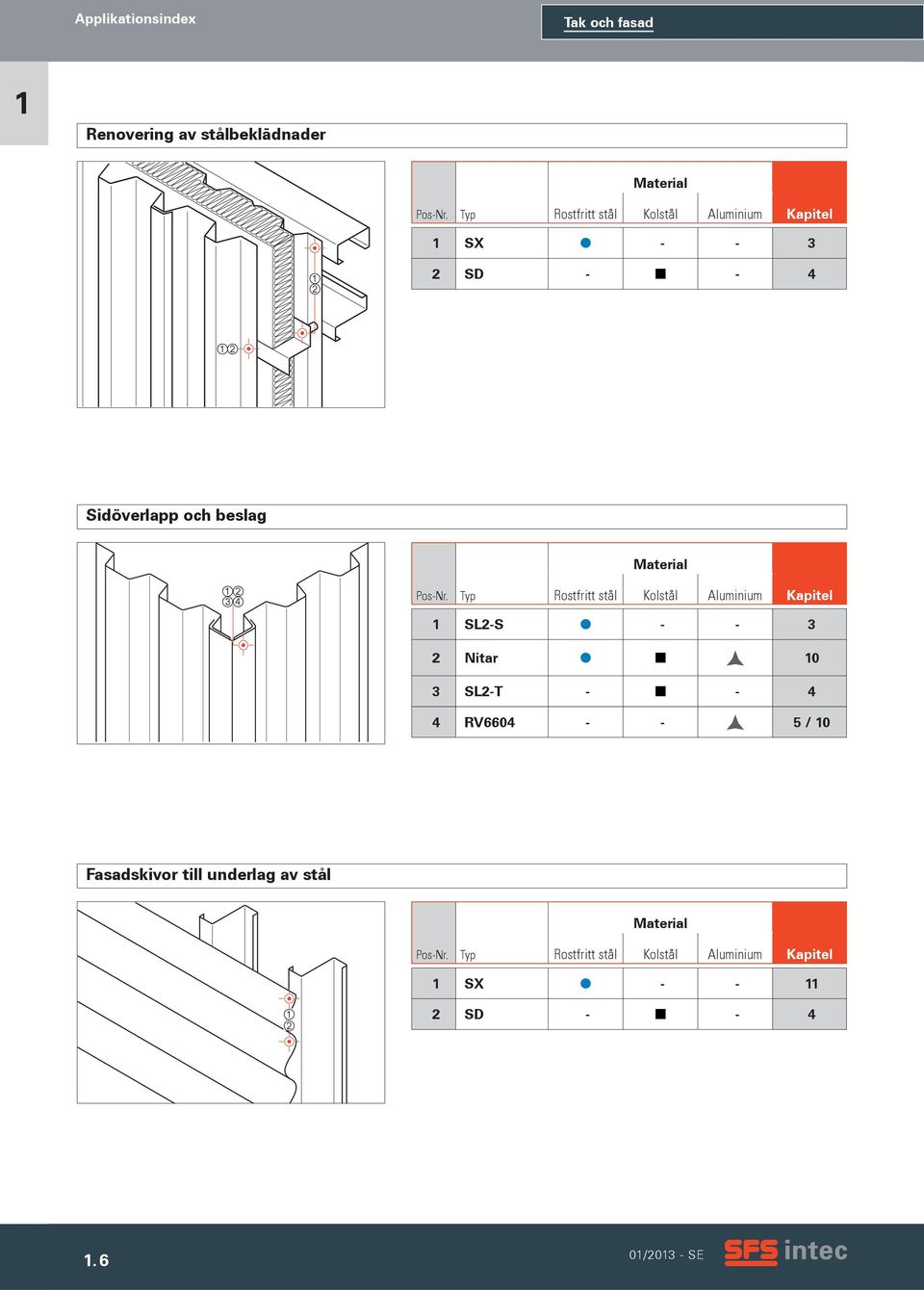

10 Applikationsindex Tak och fasad 1 Renovering av stålbeklädnader 2 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 3 1 SX SD Sidöverlapp och beslag Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 1 SL2-S Nitar 10 3 SL2-T RV / Fasadskivor till underlag av stål 11 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel SX SD

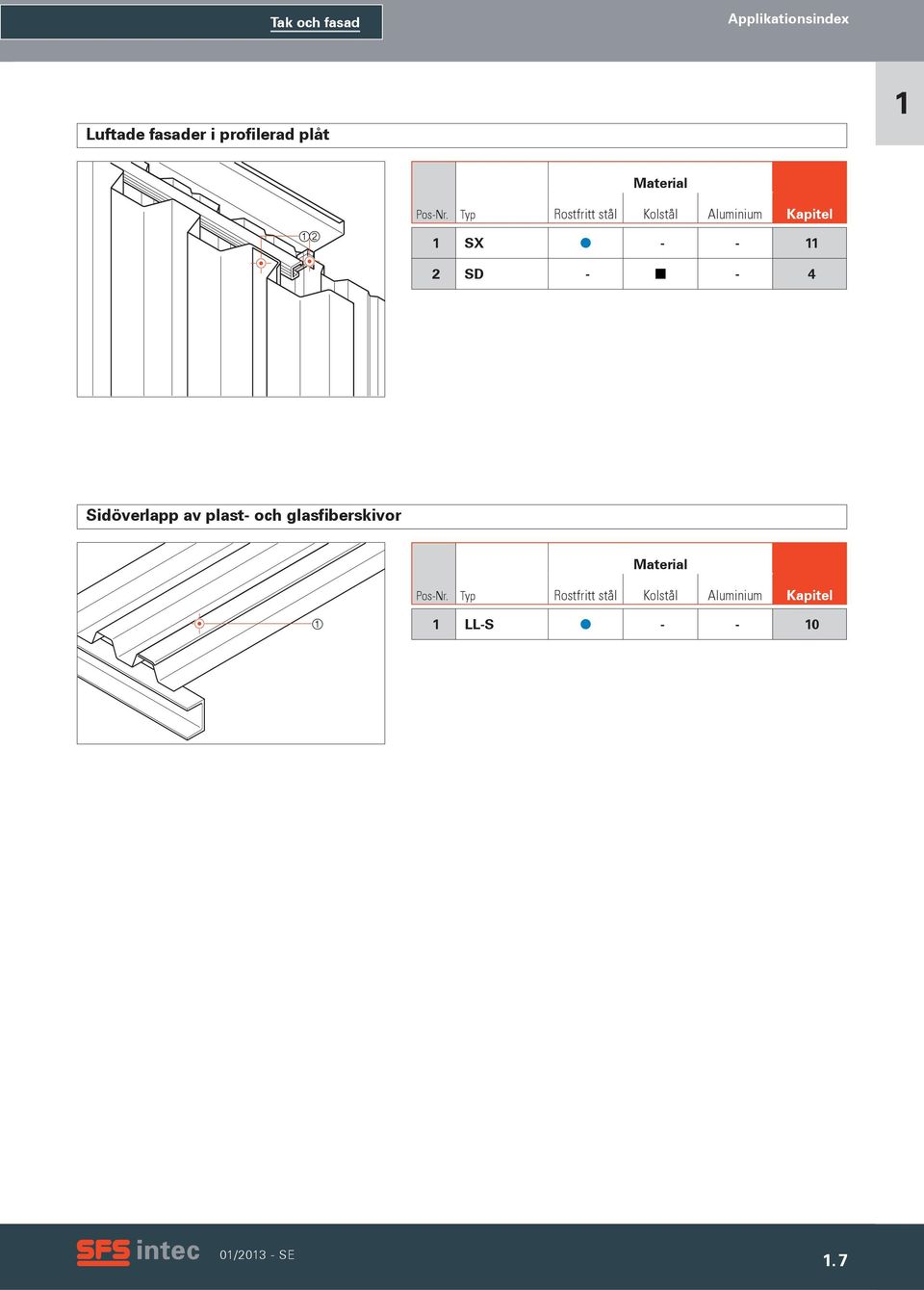

11 Tak och fasad Applikationsindex Luftade fasader i profilerad plåt Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 1 SX SD Sidöverlapp av plast- och glasfiberskivor Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 1 LL-S

12 Applikationsindex Luftade fasader 1 Trä till underlag av tegel 2 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel MB Trädetaljer, aluminium- och stålprofiler till underlag av betong 7 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 1 TI-T Spike DT MBR MBRK MBR-X MBRK-X Aluminium- och stålprofiler till underlag av tegel Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 1 MB MBK

13 Luftade fasader Applikationsindex Aluminium- och stålprofiler 1 2 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 1 SDA SLA Nitar 10 4 SX SDA Dold infästning av högtryckslaminat Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 1 TU-S Aluminiumkassetter till aluminiumprofiler 10 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 11 1 RV SDA Nitar SLA SX

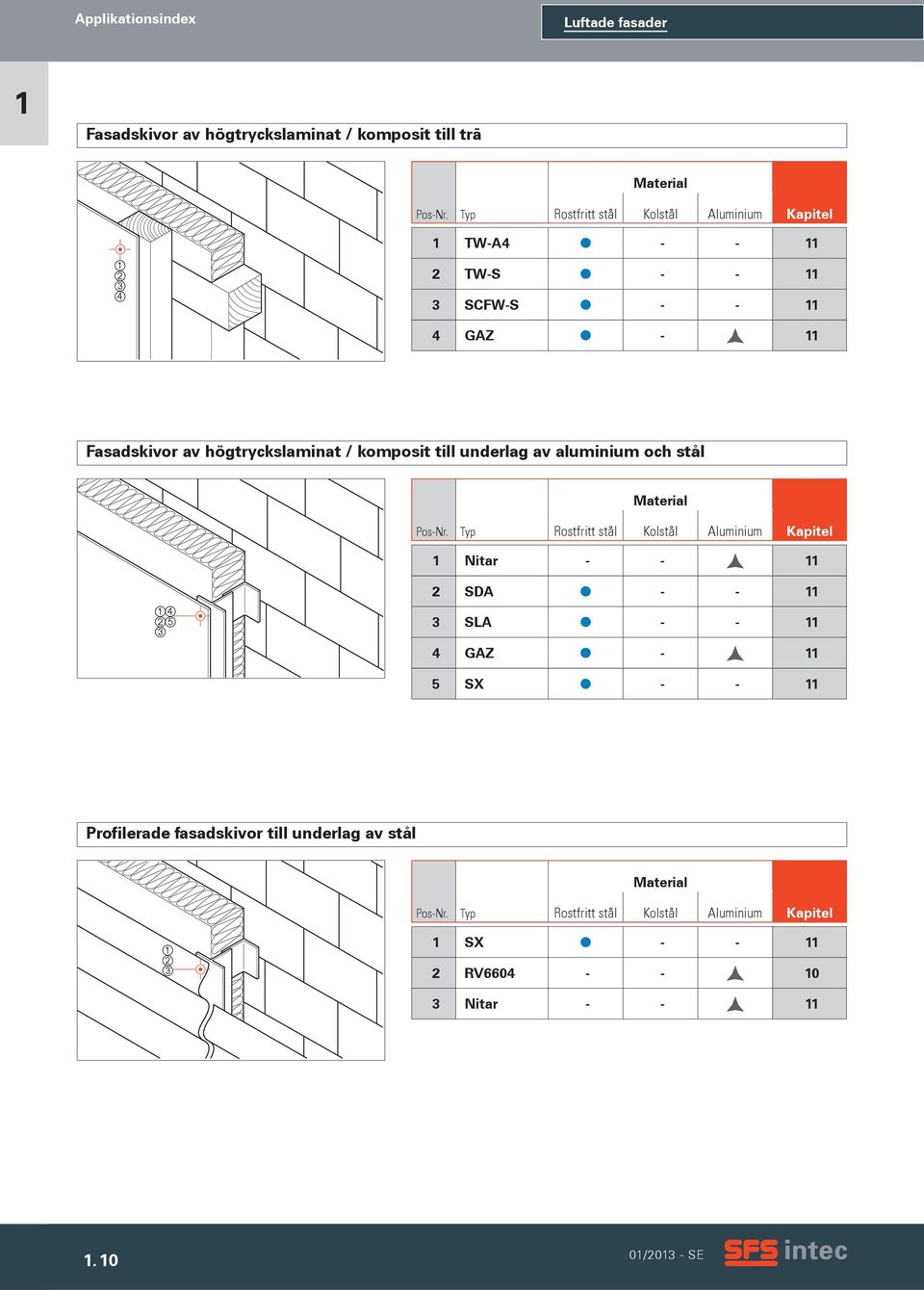

14 Applikationsindex Luftade fasader 1 Fasadskivor av högtryckslaminat / komposit till trä 2 Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel TW-A TW-S SCFW-S GAZ Fasadskivor av högtryckslaminat / komposit till underlag av aluminium och stål Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 1 Nitar SDA SLA GAZ SX Profilerade fasadskivor till underlag av stål Pos-Nr. Typ Rostfritt stål Kolstål Aluminium Kapitel 1 SX RV Nitar

15 Tak och fasad Produktindex 2 Produktindex Tak och fasad Typ SX SD3-S SXW SW2-S SW-A SL2-S SL2-A SWL-S SD SDT SD-H15 SW-T SW3-T SW-H15 SWL-T WT-T SL2-T SL SL2-H15 SL3-H15 SC SCT SCN SD2-S11 SCS SDK-S SL3-S SPT-S EIS M-82 Bandklammer Rostfritt stål Kolstål Aluminium Kapitel - - 3/5 6/ /6-3/ / / / / / / /

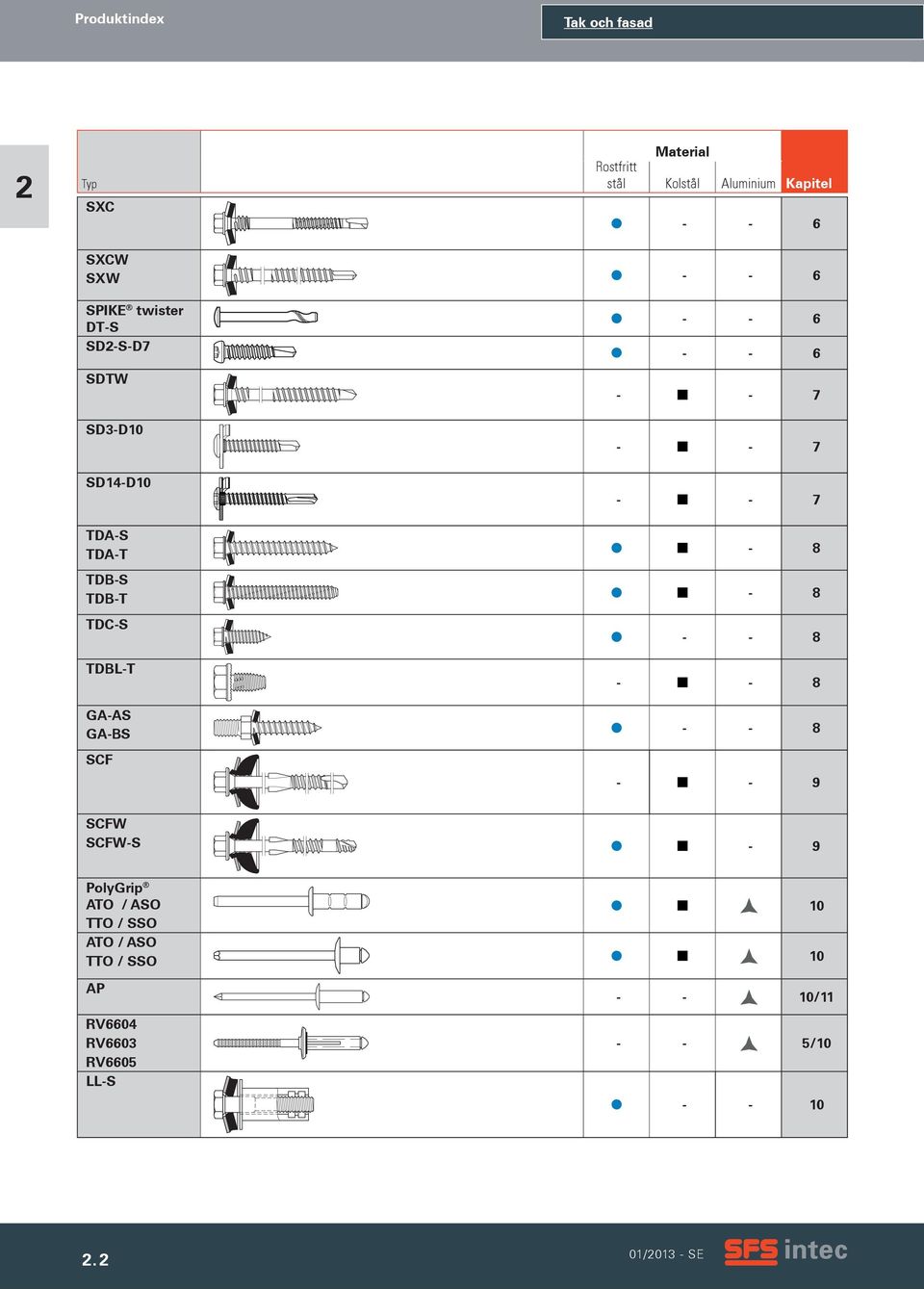

16 Produktindex Tak och fasad 2 Typ SXC SXCW SXW SPIKE twister DT-S SD2-S-D7 SDTW SD3-D10 SD14-D10 TDA-S TDA-T TDB-S TDB-T TDC-S TDBL-T GA-AS GA-BS SCF Rostfritt stål Kolstål Aluminium Kapitel SCFW SCFW-S - 9 PolyGrip ATO / ASO TTO / SSO ATO / ASO TTO / SSO AP RV6604 RV6603 RV6605 LL-S / /

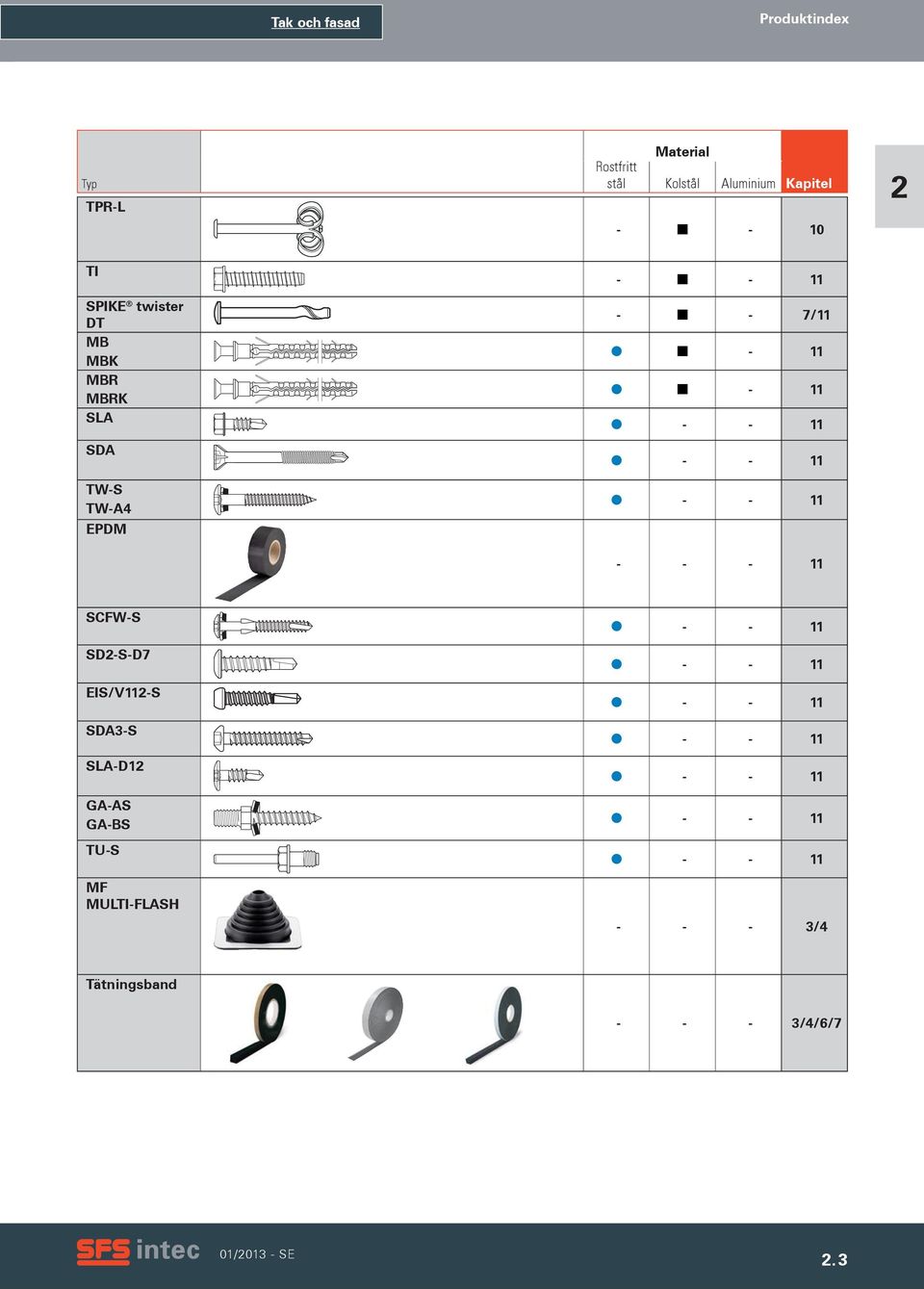

17 Tak och fasad Produktindex Typ TPR-L Rostfritt stål Kolstål Aluminium Kapitel TI SPIKE twister DT MB MBK MBR MBRK SLA SDA TW-S TW-A4 EPDM / SCFW-S SD2-S-D7 EIS/V112-S SDA3-S SLA-D12 GA-AS GA-BS TU-S MF MULTI-FLASH /4 Tätningsband /4/6/7 2. 3

18 Produktindex Tak och fasad 2 Typ CF 400 Rostfritt stål Kolstål Aluminium Kapitel CF CF DI DB AccuBird PowerBird SN2 Saxtång NTX-F Tång HSS SDS - - 8/

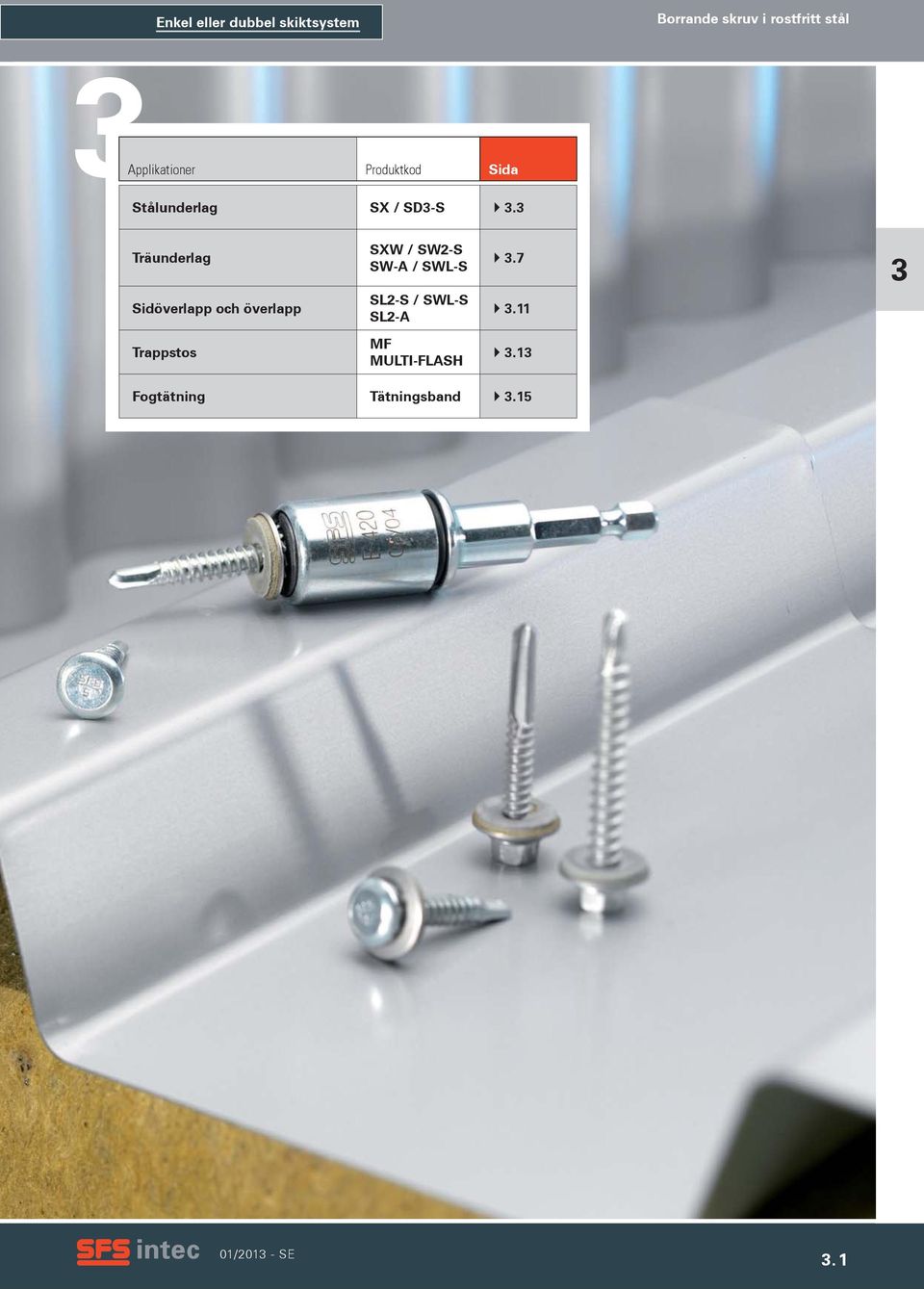

19 Enkel eller dubbel skiktsystem Borrande skruv i rostfritt stål 3Applikationer Produktkod Sida Stålunderlag SX / SD3-S 3.3 Träunderlag Sidöverlapp och överlapp SXW / SW2-S SW-A / SWL-S SL2-S / SWL-S SL2-A Trappstos MF MULTI-FLASH 3.13 Fogtätning Tätningsband

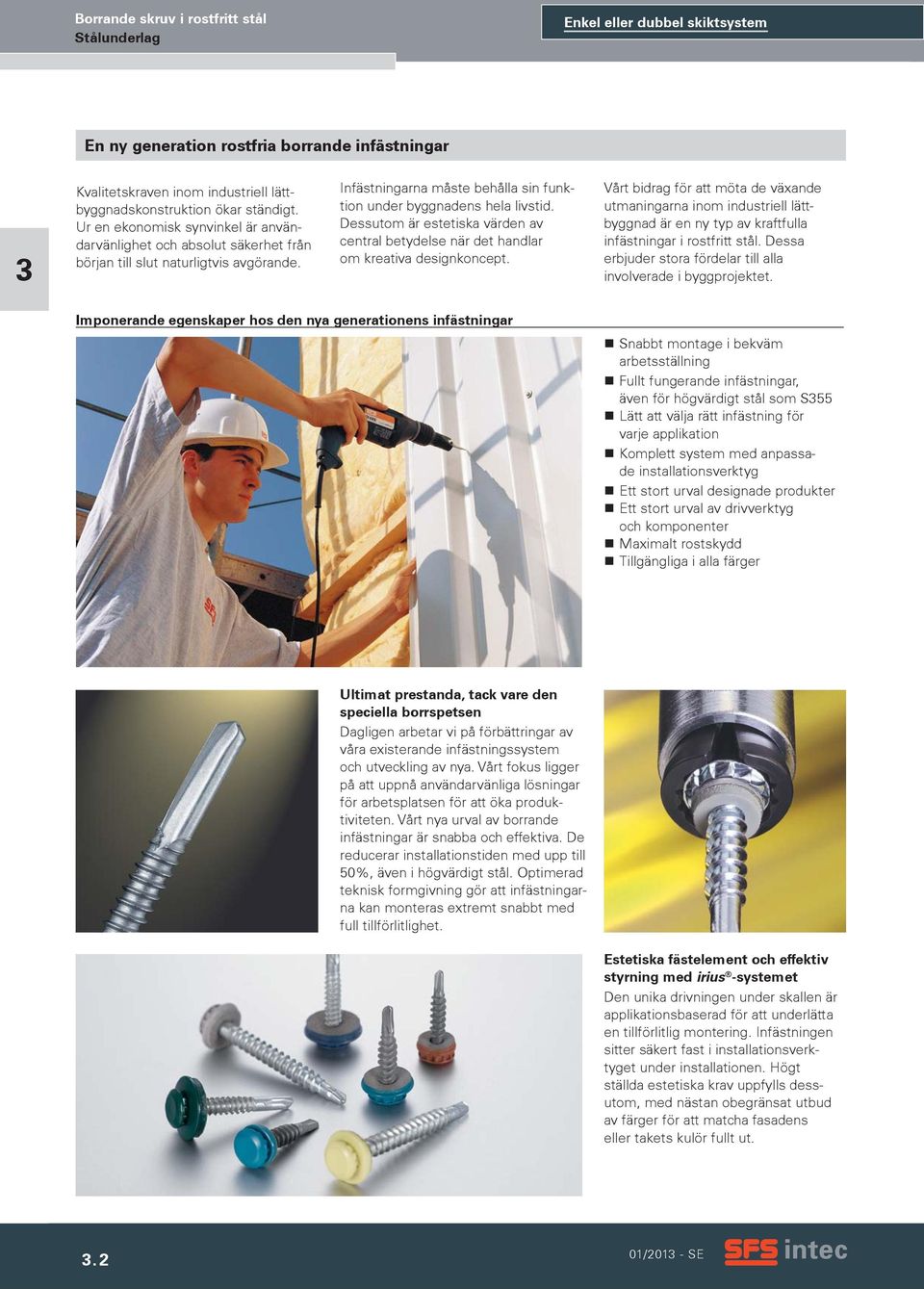

20 Borrande skruv i rostfritt stål Stålunderlag Enkel eller dubbel skiktsystem En ny generation rostfria borrande infästningar 3 Kvalitetskraven inom industriell lättbyggnadskonstruktion ökar ständigt. Ur en ekonomisk synvinkel är användarvänlighet och absolut säkerhet från början till slut naturligtvis avgörande. Infästningarna måste behålla sin funktion under byggnadens hela livstid. Dessutom är estetiska värden av central betydelse när det handlar om kreativa designkoncept. Vårt bidrag för att möta de växande utmaningarna inom industriell lättbyggnad är en ny typ av kraftfulla infästningar i rostfritt stål. Dessa erbjuder stora fördelar till alla involverade i byggprojektet. Imponerande egenskaper hos den nya generationens infästningar Snabbt montage i bekväm arbetsställning Fullt fungerande infästningar, även för högvärdigt stål som S355 Lätt att välja rätt infästning för varje applikation Komplett system med anpassade installationsverktyg Ett stort urval designade produkter Ett stort urval av drivverktyg och komponenter Maximalt rostskydd Tillgängliga i alla färger Ultimat prestanda, tack vare den speciella borrspetsen Dagligen arbetar vi på förbättringar av våra existerande infästningssystem och utveckling av nya. Vårt fokus ligger på att uppnå användarvänliga lösningar för arbetsplatsen för att öka produktiviteten. Vårt nya urval av borrande infästningar är snabba och effektiva. De reducerar installationstiden med upp till 50%, även i högvärdigt stål. Optimerad teknisk formgivning gör att infästningarna kan monteras extremt snabbt med full tillförlitlighet. Estetiska fästelement och effektiv styrning med irius -systemet Den unika drivningen under skallen är applikationsbaserad för att underlätta en tillförlitlig montering. Infästningen sitter säkert fast i installationsverktyget under installationen. Högt ställda estetiska krav uppfylls dessutom, med nästan obegränsat utbud av färger för att matcha fasadens eller takets kulör fullt ut. 3. 2

21 Enkel eller dubbel skiktsystem Borrande skruv i rostfritt stål Stålunderlag SX / SD3-S SX / SD3-S 3 Teknisk information Applikationer Rostfri infästning av stål eller aluminium till stål eller aluminium i ett moment: borrning, fräsning och tätning. Infästning SX / SD3-S Austenitiskt rostfritt stål, AISI 304 (Europeisk standard ) eller AISI 316 (Europeisk standard ) på förfrågan Bricka S = Rostfritt stål, AISI 304 (Europeisk standard ) Borrspets Sätthärdat kolstål Lackad skruv Lackning sker med pulverlackning HD huvudform / drivning Sexkant 8 mm A/F d Borrspets härtat specialstål irius Ø 12 mm d Borrspets härtat specialstål Lågprofil Ø 12 mm d Borrspets härtat specialstål Ø 12 Ø 12 L L L Rekommenderad bricka Ø mm för fasader Ø 19 mm för tak Ø 29 mm för lanterniner Verktyg och tillbehör CF 400 DI 650 E420 / E480 Automatiskt monteringsverktyg avsett för bandad skruv (10 st) med max. 16 mm bricka och upp till max. längd 40 mm. Lättviktig kraftfull skruvdragare för installation av borrande och gängpressande infästningar. E420 monteringsverktyg är nödvändigt vid infästning av irius borrande skruv. E480 monteringsverktyg rekommenderas vid infästning av borrande skruv med sexkantshuvud. 3. 3

22 Borrande skruv i rostfritt stål Stålunderlag Enkel eller dubbel skiktsystem SX / SD3-S Beställningsinformation 3 d KL L Sexkant 8 mm A/F irius Ø 12 mm Lågprofil Ø 12 mm Lackad skruv W: Bricka material S Rostfritt stål A Aluminium * Urval bricka Ø mm för fasader Ø 19 mm för tak Ø 29 mm för lanterniner VD max. penetrering KL klämlängd HD huvudform / drivning W bricka, material och diameter d gängdiameter L längd t tjocklek Alla mått i mm Exempel beställningskod SX 3/ 9- L12- S16-6,0x 29 Applikationer Produkt Godkännande Typ VD KL HD W* d L KL Applikationsområde Rostfritt stål SX 3/ 9- L12- S16-6,0x 29 9 Rostfritt stål SX 3/ 9- S16-6,0x 29 9 t VD VD max. stål: 3,0 mm t min. stål: 2 x 0,63-0,9 mm t max. stål: 2,5 mm t min. alu: 1,0 mm KL Rostfritt stål SX 3/ 15- L12- S16-6,0x Rostfritt stål SX SX SX 3/ 3/ 3/ S16- S16- S16-6,0x 6,0x 6,0x KL t VD VD max. stål: 3,0 mm t min. stål: 2 x 0,63-0,9 mm t max. stål: 2,5 mm t min. alu: 1,0 mm Rostfritt stål SD 3-S- A14-4,8x 20 6 t VD max. stål: VD 3,0 mm t min. stål: 2 x 0,63-0,9 mm t min. alu: 1,0 mm 3. 4

23 Enkel eller dubbel skiktsystem Borrande skruv i rostfritt stål Stålunderlag SX / SD3-S Exempel beställningskod SX 5/ 8- L12- S16-33 Applikationer Produkt Godkännande Typ VD KL HD W* d L KL Applikationsområde Rostfritt stål SX SX SX SX SX 5/ 5/ 5/ 5/ 5/ L12- L12- L12- L12- L12- S16- S16- S16- S16- S t KL VD max. stål: 5,0 mm t min. stål: 1,5 mm t max. stål: 4,0 mm 3 t VD t min. alu: 2,0 mm t max. alu: 4,0 mm Rostfritt stål SX SX SX SX 5/ 5/ 5/ 5/ S16- S16- S16- S VD max. stål: 5,0 mm t min. stål: 1,5 mm Rostfritt stål SX 5/ 12- D12- S t VD t max. stål: 4,0 mm t min. alu: 2,0 mm t max. alu: 4,0 mm Rostfritt stål SX SX SX SX SX 5/ 30-5/ 55-5/ 70-5/ 85-5/ 115- S16- S16- S16- S16- S t KL KL VD max. stål: 5,0 mm t min. stål: 1,5 mm t max. stål: 4,0 mm t min. alu: 2,0 mm t VD t max. alu: 4,0 mm 3. 5

24 Borrande skruv i rostfritt stål Stålunderlag Enkel eller dubbel skiktsystem SX / SD3-S Beställningsinformation 3 d KL L Sexkant 8 mm A/F irius Ø 12 mm Lågprofil Ø 12 mm Lackad skruv W: Bricka material S Rostfritt stål A Aluminium * Urval bricka Ø mm för fasader Ø 19 mm för tak Ø 29 mm för lanterniner VD max. penetrering KL klämlängd HD huvudform / drivning W bricka, material och diameter d gängdiameter L längd t tjocklek Alla mått i mm Exempel beställningskod SX 14/ 12- L12- S16-40 Applikationer Produkt Godkännande Typ VD KL HD W* d L KL Applikationsområde Rostfritt stål SX 14/ 12- L12- S Rostfritt stål SX 14/ 12- S t VD max. stål: 14,0 mm t min. stål: 4,0 mm VD t min. alu: 5,0 mm Rostfritt stål SX SX SX SX 14/ 14/ 14/ 14/ S16- S16- S16- S VD t VD max. stål: 14,0 mm t min. stål: 4,0 mm VD t min. alu: 5,0 mm Rostfritt stål SX SX 14/ 14/ VD VD max. stål: 14,0 mm t min. stål: 4,0 mm t min. alu: 5,0 mm Rostfritt stål SX SX SX 14/ 14/ 14/ t KL VD max. stål: 14,0 mm t min. stål: 4,0 mm t min. alu: 5,0 mm 3. 6

25 Enkel eller dubbel skiktsystem Borrande skruv i rostfritt stål Träunderlag SXW / SW2-S / SW-A / SWL-S SXW / SW2-S / SW-A / SWL-S Teknisk information 3 Applikationer Rostfri infästning av stål eller aluminium till träkonstruktioner. Infästning SXW / SW2-S / SWL-S Austenitiskt rostfritt stål, AISI 304 (Europeisk standard ) SW-A Aluminium Bricka S = Rostfritt stål, AISI 304 (Europeisk standard ) A = Aluminiumbricka med vulkaniserat EPDM-gummi Borrspets Sätthärdat kolstål Lackad skruv Lackning sker med pulverlackning HD huvudform / drivning Sexkant 8 mm A/F d Borrspets härtat specialstål irius Ø 12 mm d Borrspets härtat specialstål Ø 12 L L Rekommenderad bricka Ø mm för fasader Ø 19 mm för tak Ø 29 mm för lanterniner Verktyg och tillbehör CF 400 DI 650 E420 / E480 Automatiskt monteringsverktyg avsett för bandad skruv (10 st) med max. 16 mm bricka och upp till max. längd 40 mm. Lättviktig kraftfull skruvdragare för installation av borrande och gängpressande infästningar. E420 monteringsverktyg är nödvändigt vid infästning av irius borrande skruv. E480 monteringsverktyg rekommenderas vid infästning av borrande skruv med sexkantshuvud. 3. 7

26 Borrande skruv i rostfritt stål Träunderlag Enkel eller dubbel skiktsystem SXW / SW2-S / SW-A / SWL-S Beställningsinformation 3 d KL L irius Ø 12 mm Sexkant 8 mm A/F Lackad skruv W: Bricka material S Rostfritt stål A Aluminium * Urval bricka Ø mm för fasader Ø 19 mm för tak Ø 29 mm för lanterniner VD max. penetrering KL klämlängd HD huvudform / drivning W bricka, material och diameter d gängdiameter L längd t tjocklek Alla mått i mm Exempel beställningskod SXW- L12- S16-6,5x 54 Applikationer Produkt Godkännande Typ HD W* d L KL Applikationsområde Rostfritt stål SXW- L12- S16-6,5x 52 VD max. stål: 2 x 1,0 mm Rostfritt stål SXW- S16-6,5x 52 Rostfritt stål SXW- L12- S16-42 VD max. stål: 2 x 1,0 mm Rostfritt stål SXW- S16-42 Rostfritt stål SXW SXW 6,5x 6,5x VD max. stål: 2 x 1,0 mm 3. 8

27 Enkel eller dubbel skiktsystem Borrande skruv i rostfritt stål Träunderlag SXW / SW2-S / SW-A / SWL-S Beställningsinformation d KL L irius Ø 12 mm Sexkant 8 mm A/F Lackad skruv W: Bricka material S Rostfritt stål A Aluminium * Urval bricka Ø mm för fasader Ø 19 mm för tak Ø 29 mm för lanterniner VD max. penetrering KL klämlängd HD huvudform / drivning W bricka, material och diameter d gängdiameter L längd t tjocklek Alla mått i mm 3 Exempel beställningskod SW2-S- A14-4,8x 35 Applikationer Produkt Godkännande Typ HD W* d L KL Applikationsområde Rostfritt stål SW2-S- A14-4,8x 35 VD max. stål: 2 x 0,9 mm Aluminium SW-A- A19-6,0x 35 VD max. alu: 3 x 0,7 mm 2 x 0,9 mm Endast för aluminiumplåt Rostfritt stål SWL-S- L12- A12-28 VD max. stål: 2 x 1,25 mm t min. stål: 1 x 0,5 mm 3. 9

28 Borrande skruv i rostfritt stål Sidöverlapp och överlapp Enkel eller dubbel skiktsystem Den säkra och snabba vägen till att fästa överlappande profiler 3 SL borrande infästningssystem, som utvecklats speciellt för att fästa en profilplåt till en annan, ger många fördelar både vid montering och under infästningens livstid. SL-systemets imponerande egenskaper Risken för felaktig montering har eliminerats 100% fungerande från början till slut EPDM-brickor ger effektiv tätning Ergonomisk installation med CF 400 installationsverktyg Ökad produktivitet, tack vare magasinerade infästningar = tid är pengar! Borrande infästningar för snabb och effektiv överlappning Dessa specialinfästningar för tunna överlappande profiler har många fördelar. Den optimerade klämkraften är ett resultat av noggrann matchning av spetsen mot gängdiametern. Den speciella designen under skallen motverkar överdragning och även uppskruvning under dynamisk belastning. Varje ojämnhet i underlaget jämnas ut med tätningsbrickan av extra mjukt EPDM-gummi, vilket gör montaget tryggt och säkert. Säker och enkel installation med CF 400 installationsverktyg För arbeten på tak, finns en enkel förlängningsdel till CF 400, som möjliggör montering i stående position

29 Enkel eller dubbel skiktsystem Borrande skruv i rostfritt stål Sidöverlapp och överlapp SL2-S / SWL-S / SL2-A SL2-S / SWL-S / SL2-A 3 Teknisk information Applikationer Rostfri stålinfästning av sidöverlapp och beslag. Den gängfria zonen under fästelementets huvud förhindrar att gängan förstörs av plåten. Plåtarna pressas ihop och kläms fast i den gängfria delen, där de är låsta. Skruven kan appliceras utan djupanslag eller vridmoment. Infästning SL2-S Austenitiskt rostfritt stål, AISI 304 (Europeisk standard ) eller AISI 316 (Europeisk standard ) på förfrågan SWL-S Austenitiskt rostfritt stål, AISI 304 (Europeisk standard ) SL2-A Aluminium Bricka S = Rostfritt stål, AISI 304 (Europeisk standard ) A = Aluminiumbricka med vulkaniserat EPDM-gummi Borrspets Sätthärdat kolstål Lackad skruv Lackning sker med pulverlackning HD huvudform / drivning Sexkant 8 mm A/F d Borrspets härtat specialstål irius Ø 12 mm d Borrspets härtat specialstål Lågprofil Ø 12 mm d Borrspets härtat specialstål Ø 12 Ø 12 L L L Verktyg och tillbehör CF 400 DI 650 E420 / E480 Automatiskt monteringsverktyg avsett för bandad skruv (10 st) med max. 16 mm bricka och upp till max. längd 40 mm. Lättviktig kraftfull skruvdragare för installation av borrande och gängpressande infästningar. E420 monteringsverktyg är nödvändigt vid infästning av irius borrande skruv. E480 monteringsverktyg rekommenderas vid infästning av borrande skruv med sexkantshuvud

30 Borrande skruv i rostfritt stål Sidöverlapp och överlapp Enkel eller dubbel skiktsystem SL2-S / SWL-S / SL2-A Beställningsinformation d KL L Sexkant 8 mm A/F irius Ø 12 mm Lågprofil Ø 12 mm Lackad skruv W: Bricka material S Rostfritt stål A Aluminium 3 VD max. penetrering KL klämlängd HD huvudform / drivning W bricka, material och diameter d gängdiameter L längd t tjocklek Alla mått i mm Exempel beställningskod SL2-S- S14-4,8x 22 Applikationer Produkt Godkännande Typ HD W* d L KL Applikationsområde Rostfritt stål SL2-S- SL2-S- S14- S14-4,8x VD VD max. stål: 2 x 1,0 mm t min. stål: 2 x 0,4 mm Rostfritt stål SWL-S- L12- A12-28 Endast för stålplåt och beslag Rostfritt stål SL2-S- D12- A10-25 Rostfritt stål SL2-S- L12- S14-28 VD VD max. stål: 2 x 1,0 mm t min. stål: 2 x 0,4 mm Rostfritt stål SL2-S- S16-28 Aluminium SL2-A- A14-20 VD VD max. alu: 2,0 mm t min. alu: 2 x 0,4 mm t max. alu: 2 x 0,9 mm Endast för aluminiumplåt och beslag 3. 12

31 Enkel eller dubbel skiktsystem Tak- och väggprofiler Trappstos MF / MULTI-FLASH MF / MULTI-FLASH 3 Teknisk information Applikationer Anpassningsbar trappstos för alla typer av plåtprofiler på tak. Produkten ger permanent täta, vibrationssäkra, värme- och väderbeständiga rörinstallationer. MF används för nya konstruktioner. MULTI-FLASH är öppna trappstosar som kan användas för att försluta existerande rörinstallationer. Specifikationerna i DIN för öppningar i tak måste iakttas vid montering. Gällande regelverk för öppningar i tak måste iakttas vid montering. Infästning MF / MULTI-FLASH Väderbeständig EPDM, svart. Kant: aluminiumbelagd Enkel och snabb montering Slangklämmor Diameter (mm) Skapa en öppning för röret. 2. Anpassa manschetten till röret (20% mindre öppning än rördiametern). 3. Anpassa manschetten till profilen, dra ett streck runt manschetten Ring oss om du har frågor gällande rörmanschettpaketen eller monteringen på tak eller vägg. Våra konsulter ger gärna råd och svarar på frågor. 4. Applicera tätningsmassa innanför strecket. 5. Sätt manschetten på plats och pressa ned den. 6. Fäst manschetten

32 Tak- och väggprofiler Trappstos Enkel eller dubbel skiktsystem MF / MULTI-FLASH Beställningsinformation Trappstos stängd 3 Trappstos Beteckning Ø (mm) Trappstos bredd (mm) höjd (mm) Applikationsområde MF-S EPDM-BLACK 3, Kan användas till plåtar med profiler upp till MF EPDM-BLACK 6, mm höga. MF EPDM-BLACK Slangklämmor i rostfritt stål finns i diameter MF EPDM-BLACK 6, (mm): MF EPDM-BLACK MF EPDM-BLACK MF EPDM-BLACK MF EPDM-BLACK MF EPDM-BLACK MF EPDM-BLACK MF-M EPDM-BLACK Trappstos öppen Trappstos Beteckning Ø (mm) Trappstos bredd (mm) höjd (mm) Applikationsområde MULTI-FLASH 3 EPDM BLACK Kan användas till plåtar med profiler upp till MULTI-FLASH 5 EPDM BLACK mm höga. MULTI-FLASH 8 EPDM BLACK Slangklämmor i rostfritt stål finns i diameter MULTI-FLASH MAXI EPDM BLACK (mm):

33 Enkel eller dubbel skiktsystem Mot slagregn, damm, etc. Fogtätning Beslagstätning Tätningslist till beslag Produktfördelar: självhäftande på en sida för enkel montering regntät vid minimum 30% kompression förseglingen tillåter ånggenomströmning lätt att komprimera 3 Teknisk information Applikationer Denna tätningslist används till försegling av utvändiga beslag mot slagregn, damm etc. Passar för stående beslag mot sandwichpanel. PVC-skum med slutna celler Färg Svart Tekniska detaljer Artikel DIN Egenskaper Väderbeständighet 30 C to +70 C Bearbetningstemperatur +10 C to +40 C Lagringstid 1 år Förvaringstemperatur +1 C to +20 C Beställningsinformation Exempel beställningskod Beslagstätning 6/ 4,5 Typ bredd fogens höjd förpackningsstorlek m/rulle Beslagstätning 6/ 4,

34 Lufttäthet Fogtätning Enkel eller dubbel skiktsystem Sylltätning Sylltätning 3 Produktfördelar självhäftande på en sida för att underlätta applicering ingen deformation av stålprofilerna anpassad till stål- och betongpelare lätt att komprimera Teknisk information Applikationer Sylltätningen används på pelare i betong innan sandwichpaneler monteras fast. Svart PVC med stängda celler till stål Färg Svart färg för stål, tjocklek 6 mm Ljus grå för betong, tjocklek 12 mm Tekniska detaljer Artikel DIN Egenskaper Bearbetningstemperatur +10 C till +40 C Lagringstid 1 år Förvaringstemperatur +1 C till +20 C Läckagetäthet mot drivande regn Läckagetät mot slagregn upp till 600 Pa Väderbeständighet Specifikationen uppfylld Beställningsinformation Exempel beställningskod Sylltätning 14/ 6 Typ tejpbredd fogens höjd förpackningsstorlek m/rulle Sylltätning 14/ Sylltätning 14/ Beslagstätning 6/ 4,

35 Enkel eller dubbel skiktsystem Termisk separering av konstruktionens komponenter Fogtätning EB EB Produktfördelar: självhäftande på en sida för att underlätta applicering ej komprimerbar formstabil, även vid höga temperaturer 3 Teknisk information Applikationer Den dimensionsstabila förseglingstejpen används för termisk separering av strukturella komponenter för att minimera uppvärmning. Polypropylenskum, flamhämmande Färg Antracitgrå Tekniska detaljer Artikel DIN Egenskaper Typ av byggnadsmaterial 4102 B2 (normal brandklassning) Värmebeständighet 30 C to +130 C Kompatibilitet med byggnad uppfylld Bearbetningstemperatur +5 C to +50 C Lagringstid 2 år Förvaringstemperatur +1 C till +20 C Typ av byggnadsmaterial W/m x K Beställningsinformation Exempel beställningskod EB- 30/ 3 Typ tejpbredd fogens höjd förpackningsstorlek m/rulle EB- 30/ EB- 60/ EB- 80/

36

37 Enkel eller dubbel skiktsystem Borrande skruv i kolstål 4Applikationer Produktkod Sida Stålunderlag SD / SDT 4.2 Underkonstruktion av stål SD-H15 / SD Underkonstruktion av trä Träreglar och uppläktning av trä WT-T SW-T / SWL-T SW3-T SW3-T-H Sidöverlapp och överlapp SL2-T SWL-T / SL SL2-H15 SL3-H Trä till stålunderlag Trappstos SC / SCT SCN / SD2-S11 SCS MF MULTI-FLASH Fogtätning Tätningsband

38 Borrande skruv i kolstål Stålunderlag Enkel eller dubbel skiktsystem SD / SDT SD / SDT Teknisk information 4 Applikationer Infästning av stålprofiler till underlag av stål i ett enda moment: borrning, gängformning och åtdragning. Infästning SD / SDT Ytbehandlat kolstål, sätthärdat Bricka T = Förzinkat stål med vulkaniserat EPDM S = Rostfritt stål, AISI 304 (Europeisk standard ) Lackad skruv Lackning sker med pulverlackning HD huvudform / drivning irius Ø 12 mm Sexkant 8 mm A/F Rekommenderad bricka Ø mm för fasader Ø 19 mm för tak Ø 29 mm för lanterniner Verktyg och tillbehör CF 400 DI 650 E420 / E480 Automatiskt monteringsverktyg avsett för bandad skruv (10 st) med max. 16 mm bricka och upp till max. längd 40 mm. Lättviktig kraftfull skruvdragare för installation av borrande och gängpressande infästningar. E420 monteringsverktyg är nödvändigt vid infästning av irius borrande skruv. E480 monteringsverktyg rekommenderas vid infästning av borrande skruv med sexkantshuvud. 4. 2

39 Enkel eller dubbel skiktsystem Borrande skruv i kolstål Stålunderlag SD / SDT Beställningsinformation d KL L irius Ø 12 mm Sexkant 8 mm A/F Lackad skruv W: Bricka material T Kolstål A Aluminium * Urval bricka Ø mm för fasader Ø 19 mm för tak Ø 29 mm för lanterniner VD max. penetrering KL klämlängd HD huvudform / drivning W bricka, material och diameter d gängdiameter L längd t tjocklek Alla mått i mm Exempel beställningskod SD L12- T15-35 Applikationer Produkt Typ VD KL HD W* d L KL Applikationsområde Kolstål SD 3/ 15- L12- T KL t Kolstål SD 3/ 15- T VD max. stål: 3,0 mm t min. stål: 2 x 0,63 mm 1,5 mm 4 KL t Kolstål SD SD SD T15- T15- T t VD VD max. stål: 3,0 mm t min. stål: 2 x 0,63-1,2 mm 4. 3

40 Borrande skruv i kolstål Stålunderlag Enkel eller dubbel skiktsystem SD / SDT Beställningsinformation d KL L irius Ø 12 mm Sexkant 8 mm A/F Lackad skruv W: Bricka material T Kolstål A Aluminium * Urval bricka Ø mm för fasader Ø 19 mm för tak Ø 29 mm för lanterniner VD max. penetrering KL klämlängd HD huvudform / drivning W bricka, material och diameter d gängdiameter L längd t tjocklek Alla mått i mm 4 Exempel beställningskod SD 6- L12- T15-28 Applikationer Produkt Typ VD KL HD W* d L KL Applikationsområde Kolstål SD 6- L12- T Kolstål SD SD SD SD T15- T15- T15- T t t KL VD max. stål: 6,0 mm t min. stål: 2,0 mm 4. 4

41 Enkel eller dubbel skiktsystem Borrande skruv i kolstål Stålunderlag SD / SDT Exempel beställningskod SD 14- L12- T15-32 Applikationer Produkt Godkännande Typ VD HD W* d L KL Applikationsområde Kolstål SD 14- L12- T VD t VD max. stål: 14,0 mm t min. stål: 4,0 mm Kolstål SD SD SD SD SD SD T15- T15- T15- T15- T15- T t KL 4 t VD Kolstål E C C S D Y N A M I C T E S T PASSED B E N D I N G SDT SDT SDT SDT SDT SDT SDT SDT SDT t KL VD max. stål: 5,0 mm t min. stål: 1,5 mm Kolstål E C C S D Y N A M I C T E S T PASSED B E N D I N G SDT 14- SDT 14- SDT 14- SDT 14- SDT 14- SDT 14- SDT 14- SDT 14- SDT 14- SDT KL t VD max. stål: 14,0 mm t min. stål: 4,0 mm 4. 5

42 Borrande skruv i kolstål Intern stålunderbyggnad Enkel eller dubbel skiktsystem SD-H15 / SD SD-H15 / SD 4 Teknisk information Applikationer Infästning av profilplåt till underlag av stål. Infästning SD-H15 Ytbehandlat kolstål, sätthärdat 15 mm diameter huvud med fläns SD Ytbehandlat kolstål, sätthärdat Bricka T = Förzinkat stål med vulkaniserat EPDM Lackad skruv Lackning sker med pulverlackning HD huvudform / drivning Sexkant 8 mm A/F Rekommenderad bricka Ø mm för fasader Ø 19 mm för tak Ø 29 mm för lanterniner Verktyg och tillbehör CF 400 DI 650 E480 Automatiskt monteringsverktyg avsett för bandad skruv (10 st) med max. 16 mm bricka och upp till max. längd 40 mm. Lättviktig kraftfull skruvdragare för installation av borrande och gängpressande infästningar. E480 monteringsverktyg rekommenderas vid infästning av borrande skruv med sexkantshuvud. 4. 6

43 Enkel eller dubbel skiktsystem Borrande skruv i kolstål Intern stålunderbyggnad SD-H15 / SD Beställningsinformation d KL L Sexkant 8 mm A/F Lackad skruv W: Bricka material T Kolstål A Aluminium * Urval bricka Ø mm för fasader Ø 19 mm för tak Ø 29 mm för lanterniner VD max. penetrering KL klämlängd HD huvudform / drivning W bricka, material och diameter d gängdiameter L längd t tjocklek Alla mått i mm Exempel beställningskod SD 6- H15-25 Applikationer Produkt Godkännande Typ VD HD d L KL Applikationsområde Kolstål SD 6- H t VD VD max. stål: 6,0 mm t min. stål: 1,5 mm 4 Kolstål SD 14- H t VD VD max. stål: 14,0 mm t min. stål: 4,0 mm 4. 7

44 Borrande skruv i kolstål Intern stålunderbyggnad Enkel eller dubbel skiktsystem SD-H15 / SD Beställningsinformation d KL L Sexkant 8 mm A/F Lackad skruv W: Bricka material T Kolstål A Aluminium * Urval bricka Ø mm för fasader Ø 19 mm för tak Ø 29 mm för lanterniner VD max. penetrering KL klämlängd HD huvudform / drivning W bricka, material och diameter d gängdiameter L längd t tjocklek Alla mått i mm 4 Exempel beställningskod SD 6- T15-28 Applikationer Produkt Godkännande Typ VD HD W* d L KL Applikationsområde Kolstål SD 6- T t VD VD max. stål: 6,0 mm t min. stål: 1,5 mm Kolstål SD SD SD SD SD SD T15- T15- T15- T15- T15- T VD t VD max. stål: 14,0 mm t min. stål: 4,0 mm t VD 4. 8

45 Enkel eller dubbel skiktsystem Borrande skruv i kolstål Underkonstruktion av trä SW-T / SWL-T / SW3-T / SW3-T-H15 SW-T / SWL-T / SW3-T / SW3-T-H15 Teknisk information Applikationer Infästning av stålprofiler till underlag av träkonstruktioner i ett moment. 4 Infästning SW-T / SWL-T / SW3-T Ytbehandlat kolstål, sätthärdat SW3-T-H15 Ytbehandlat kolstål, sätthärdat 15 mm diameter huvud med fläns Bricka A = Aluminiumbricka med vulkaniserat EPDM-gummi T = Förzinkat stål med vulkaniserat EPDM Lackad skruv Lackning sker med pulverlackning HD huvudform / drivning Sexkant 8 mm A/F irius Ø 12 mm Rekommenderad bricka Ø mm för fasader Ø 19 mm för tak Ø 29 mm för lanterniner Verktyg och tillbehör CF 400 DI 650 E420 / E480 Automatiskt monteringsverktyg avsett för bandad skruv (10 st) med max. 16 mm bricka och upp till max. längd 40 mm. Lättviktig kraftfull skruvdragare för installation av borrande och gängpressande infästningar. E420 monteringsverktyg är nödvändigt vid infästning av irius borrande skruv. E480 monteringsverktyg rekommenderas vid infästning av borrande skruv med sexkantshuvud. 4. 9

46 Borrande skruv i kolstål Underkonstruktion av trä Enkel eller dubbel skiktsystem SW-T / SWL-T / SW3-T / SW3-T-H15 Beställningsinformation d KL L Sexkant 8 mm A/F irius Ø 12 mm Lackad skruv W: Bricka material T Kolstål A Aluminium * Urval bricka Ø mm för fasader Ø 19 mm för tak Ø 29 mm för lanterniner VD max. penetrering KL klämlängd HD huvudform / drivning W bricka, material och diameter d gängdiameter L längd t tjocklek Alla mått i mm 4 Exempel beställningskod SW-T- A14-4,8x 35 Applikationer Produkt Typ HD W* d L KL Applikationsområde Kolstål SW-T- SW-T- SW-T- A14- A14- A14-4,8x 4,8x 4,8x VD max. stål: 1 x 1,0 mm 3 x 0,75 mm Kolstål SWL-T- L12- A12-5,2x 28 VD max. stål: 0,5-2 x 1,25 mm Kolstål SW3-T- T16-6,5x 50 VD max. stål: 2 x 1,25 mm Kolstål SW3-T- H15-6,5x 50 VD max. stål: 2 x 1,25 mm 4. 10

47 Enkel eller dubbel skiktsystem

48 Borrande skruv Träreglar och uppläktning av trä Enkel eller dubbel skiktsystem WT-T WT-T Teknisk information 4 Applikationer Montering av träreglar till träkonstruktioner på tak och fasader. Skruven har borrspets för att eliminera risken för sprickor i träet. Kontakta oss för ytterligare information om andra applikationer som ej nämnts här. Infästning WT-T Sätthärdat kolstål, ytbehandling av Durocoat HD huvudform / drivning T30 T40 Verktyg och tillbehör DI 650 Bits TORX Monteringsverktyg med djupanslag Lättviktig kraftfull skruvdragare för installation av borrande och gängpressande infästningar. BO 1050 Bits TORX 30-25mm BitsTORX 30-70mm Bits TORX 30-90mm Bits TORX mm Bits TORX mm Bits TORX 40-25mm Bits TORX 40-70mm Bits TORX mm Bits TORX mm Bits TORX mm Bits TORX mm Monteringsverktyg med djupanslag, WT-T30 och WT-T40. Kraftfull elektronisk skruvdragare. Varvtal O/min. Vridmoment 530 Nm

49 Enkel eller dubbel skiktsystem Borrande skruv Träreglar och uppläktning av trä WT-T Beställningsinformation T30 T40 Lef effektiv förankringslängd HD huvudform / drivning d gängdiameter L längd t tjocklek Alla mått i mm Beställningskod WT-T- 6,5x 65 Applikationer Produkt Typ d L Lef Applikationsområde Kolstål 6,5x 6,5x 6,5x 6,5x 6,5x 6,5x HD T30 - Bit: T30W Kolstål WT-T- WT-T- WT-T- WT-T- WT-T- WT-T- WT-T- WT-T- WT-T- WT-T- WT-T- WT-T- WT-T- 8,2x 8,2x 8,2x 8,2x 8,2x 8,2x 8,2x HD T40 - Bit: T40W 4. 13

50 Borrande skruv i kolstål Sidöverlapp och överlapp Enkel eller dubbel skiktsystem Den säkra och snabba vägen till att fästa överlappande profiler SL borrande infästningssystem, som utvecklats speciellt för att fästa en profilplåt till en annan, ger många fördelar både vid montering och under infästningens livstid. 4 SL-systemets imponerande egenskaper Risken för felaktig montering har eliminerats 100% fungerande från början till slut EPDM-brickor ger effektiv tätning Ergonomisk installation med CF 400 installationsverktyg Ökad produktivitet, tack vare magasinerade infästningar = tid är pengar! Borrande infästningar för snabb och effektiv överlappning Dessa specialinfästningar för tunna överlappande profiler har många fördelar. Den optimerade klämkraften är ett resultat av noggrann matchning av spetsen mot gängdiametern. Den speciella designen under skallen motverkar överdragning och även uppskruvning under dynamisk belastning. Varje ojämnhet i underlaget jämnas ut med tätningsbrickan av extra mjukt EPDM-gummi, vilket gör montaget tryggt och säkert. Säker och enkel installation med CF 400 installationsverktyg För arbeten på tak, finns en enkel förlängningsdel till CF 400, som möjliggör montering i stående position

51 Enkel eller dubbel skiktsystem Borrande skruv i kolstål Sidöverlapp och överlapp SL2-T / SWL-T / SL / SL2-H15 / SL3-H15 SL2-T / SWL-T / SL / SL2-H15 / SL3-H15 Teknisk information Applikationer Sidöverlapps- och beslagsskruv i kolstål. Den gängfria zonen under fästelementets huvud motverkar att gängan skadas av plåten. Plåtarna pressas ihop och kläms fast i den gängfria delen, där de är låsta. Skruven kan appliceras utan djupanslag eller vridmoment. 4 Infästning SL2-T / SWL-T / SL Ytbehandlat kolstål, sätthärdat SL2-H15 / SL3-H15 Ytbehandlat kolstål, sätthärdat 15 mm diameter huvud med fläns Bricka A = Aluminiumbricka med vulkaniserat EPDM-gummi Lackad skruv Lackning sker med pulverlackning HD huvudform / drivning irius Ø 12 mm Sexkant 8 mm A/F Verktyg och tillbehör CF 400 DI 650 E420 / E480 Automatiskt monteringsverktyg avsett för bandad skruv (10 st) med max. 16 mm bricka och upp till max. längd 40 mm. Lättviktig kraftfull skruvdragare för installation av borrande och gängpressande infästningar. E420 monteringsverktyg är nödvändigt vid infästning av irius borrande skruv. E480 monteringsverktyg rekommenderas vid infästning av borrande skruv med sexkantshuvud

52 Borrande skruv i kolstål Sidöverlapp och överlapp Enkel eller dubbel skiktsystem SL2-T / SWL-T / SL / SL2-H15 / SL3-H15 Beställningsinformation d KL L irius Ø 12 mm Sexkant 8 mm A/F Lackad skruv W: Bricka material T Kolstål A Aluminium * Urval bricka Ø mm för fasader Ø 19 mm för tak Ø 29 mm för lanterniner VD max. penetrering KL klämlängd HD huvudform / drivning W bricka, material och diameter d gängdiameter L längd t tjocklek Alla mått i mm 4 Exempel beställningskod SL2-T- L12- A14-4,8x 20 Applikationer Produkt Godkännande Typ VD HD W* d L KL Applikationsområde Kolstål SL2-T- L12- A14-4,8x 20 VD VD max. stål: 2,0-2 x 1,0 mm t min. stål: 2 x 0,4 mm Kolstål SL2-T A14-4,8x 20 VD Kolstål SWL-T- L12- A12-5,2x 28 VD max. stål: 2 x 1,25 mm t min. stål: 1 x 0,5 mm Kolstål SL 2-4,8x 20 VD max. stål: 2,0-2 x 1,0 mm t min. stål: 2 x 0,6 mm Kolstål SL 2- H15-20 Endast för stålplåt och beslag VD max. stål: 2,0-2 x 1,0 mm t min. stål: 2 x 0,6 mm Höglast Kolstål SL SL 3-3- H15- H VD max. stål: 3,0 mm t min. stål: 2 x 1,1 mm Höglast 4. 16

53 Enkel eller dubbel skiktsystem Borrande skruv i kolstål Trä till stål SC / SCT / SCN / SD2-S11 / SCS SC / SCT / SCN / SD2-S11 / SCS Teknisk information Applikationer Infästning av trä till underlag av stål i ett enda moment. Skruvhuvudet penetrerar ned i träet, vilket resulterar i en slät yta. 4 Infästning SC / SCN / SD2-S11 Ytbehandlat kolstål, sätthärdat SCT Sätthärdat kolstål, ytbehandling av Durocoat SCS Austenitiskt rostfritt stål, AISI 304 (Europeisk standard ) Borrspets Sätthärdat kolstål HD huvudform / drivning T25 / T30 Lågprofil D9, T20 SR2 Verktyg och tillbehör DI 650 Lättviktig kraftfull skruvdragare för installation av borrande och gängpressande infästningar

54 Borrande skruv i kolstål Trä till stål Enkel eller dubbel skiktsystem SC / SCT / SCN / SD2-S11 / SCS Beställningsinformation d T25 / T30 Lågprofil D9, T20 PH2 KL L VD max. penetrering KL klämlängd HD huvudform / drivning W bricka, material och diameter d gängdiameter L längd t tjocklek Alla mått i mm 4 Exempel beställningskod SC- 2/ 21- PH2-4,2x 30 Applikationer Produkt Typ VD KL HD d L KL Applikationsområde Kolstål SC SC 2/ 2/ PH2- PH2-4,2x 4,2x KL VD max. stål: 2,0 mm t min. stål: 0,7 mm Kolstål SC SC SC 3/ 3/ 3/ PH2- PH2- PH2-4,8x 4,8x 4,8x VD max. stål: 3,0 mm t min. stål: 1,0 mm Bit: T30W Kolstål SC SC SC SC SC 5/ 5/ 5/ 5/ 5/ DS12- DS12- DS12- DS12- DS KL VD max. stål: 5,0 mm t min. stål: 2,0 mm t max. stål: 5,0 mm Bit: T30W Kolstål SCT SCT SCT SCT SCT 7/ 7/ 7/ 7/ 7/ KL VD max. stål: 7,0 mm t min. stål: 3,0 mm Kolstål SCT SCT 7/ 7/ ,0x 8,0x VD max. stål: 7,0 mm KL t max. stål: 3,0 mm Kolstål SCN SCN 2/ 2/ SR2- SR2-4,2x 4,2x VD KL VD max. stål: 2,0 mm t min. stål: 2 x 0,7 mm t max. stål: 2 x 1,0 mm Bits: SR

55 Enkel eller dubbel skiktsystem Borrande skruv i kolstål Trä till stål SC / SCT / SCN / SD2-S11 / SCS Beställningsinformation d T25 / T30 Lågprofil D9, T20 PH2 KL L VD max. penetrering KL klämlängd HD huvudform / drivning W bricka, material och diameter d gängdiameter L längd t tjocklek Alla mått i mm Exempel beställningskod SD 2/ 40- S11/T25-6,0x 64 Applikationer Produkt Typ VD KL HD d L KL Applikationsområde Kolstål SD SD SD SD 2/ 40-2/ 60-2/ 80-2/ 100- S11/T25- S11/T25- S11/T25- S11/T25-6,0x 6,0x 6,0x 6,0x t VD max. stål: 2 x 1,25 mm 1,5 mm t min. stål: 0,75 mm 4 Bit: T25W Rostfritt stål SCS SCS 3/ 3/ /PH2-7982/PH2-4,8x 4,8x t VD max. stål: 3,0 mm t min. stål: 1,0 mm Rostfritt stål SCS 5/ 54- D10/T VD max. stål: 5.0 mm t min. stål: 2,0 mm Bit: T30W Vid infästning av aluminium måste min. tjockleken höjas med 1,0 mm

56 Tak- och väggprofiler Trappstos Enkel eller dubbel skiktsystem MF /MULTIFLASH MF / MULTI-FLASH 4 Teknisk information Applikationer Anpassningsbar trappstos för alla typer av plåtprofiler på tak. Produkten ger permanent täta, vibrationssäkra, värme- och väderbeständiga rörinstallationer. MF används för nya konstruktioner. MULTI-FLASH är öppna trappstosar som kan användas för att försluta existerande rörinstallationer. Specifikationerna i DIN för öppningar i tak måste iakttas vid montering. Gällande regelverk för öppningar i tak måste iakttas vid montering. Infästning MF / MULTI-FLASH Väderbeständig EPDM, svart. Kant: aluminiumbelagd Enkel och snabb montering Slangklämmor Diameter (mm) Skapa en öppning för röret. 2. Anpassa manschetten till röret (20% mindre öppning än rördiametern). 3. Anpassa manschetten till profilen, dra ett streck runt manschetten Ring oss om du har frågor gällande rörmanschettpaketen eller monteringen på tak eller vägg. Våra konsulter ger gärna råd och svarar på frågor. 4. Applicera tätningsmassa innanför strecket. 5. Sätt manschetten på plats och pressa ned den. 6. Fäst manschetten

57 Enkel eller dubbel skiktsystem Tak- och väggprofiler Trappstos MF / MULTIFLASH Beställningsinformation Trappstos stängd Trappstos Beteckning Ø (mm) Trappstos bredd (mm) höjd (mm) Applikationsområde MF-S EPDM-BLACK 3, Kan användas till plåtar med profiler upp till MF EPDM-BLACK 6, mm höga. MF EPDM-BLACK Slangklämmor i rostfritt stål finns i diameter MF EPDM-BLACK 6, (mm): MF EPDM-BLACK MF EPDM-BLACK MF EPDM-BLACK MF EPDM-BLACK MF EPDM-BLACK MF EPDM-BLACK MF-M EPDM-BLACK Trappstos öppen Trappstos Beteckning Ø (mm) Trappstos bredd (mm) höjd (mm) Applikationsområde MULTI-FLASH 3 EPDM BLACK Kan användas till plåtar med profiler upp till MULTI-FLASH 5 EPDM BLACK mm höga. MULTI-FLASH 8 EPDM BLACK Slangklämmor i rostfritt stål finns i diameter MULTI-FLASH MAXI EPDM BLACK (mm):

58 Mot slagregn, damm, etc. Fogtätning Enkel eller dubbel skiktsystem Beslagstätning Tätningslist till beslag Produktfördelar: självhäftande på en sida för enkel montering regntät vid minimum 30% kompression förseglingen tillåter ånggenomströmning lätt att komprimera 4 Teknisk information Applikationer Denna tätningslist används till försegling av utvändiga beslag mot slagregn, damm etc. Passar för stående beslag mot sandwichpanel. PVC-skum med slutna celler Färg Svart Tekniska detaljer Artikel DIN Egenskaper Väderbeständighet 30 C to +70 C Bearbetningstemperatur +10 C to +40 C Lagringstid 1 år Förvaringstemperatur +1 C to +20 C Beställningsinformation Exempel beställningskod Beslagstätning 6/ 4,5 Typ bredd fogens höjd förpackningsstorlek m/rulle Beslagstätning 6/ 4,
