Olika användningsområden Kaba c-lever passar i de flesta dörrmiljöer vare sig dom är inom eller utomhus.

Transkript

1 Kaba c-lever Fördelar En dörrenhet för alla miljöer och krav En elektronisk dörrenhetslösning med modern, användarvänligt och tidlös design. Kaba c-lever kan installeras med oval cylinder, och kan på så sätt integreras med låssystemet för en flexibel lösning. Elektronisk behörighet kan ges både temporärt och pemanent. Kaba c-levern är kompatibel dom flesta låskistor med skandinaviska standardmått. Kaba c-lever ingår i Kaba evolos produktserie och stöder de marknadsledande RFID teknikerna Legic och MIFARE. Kaba c-lever finns också i en TouchGo version med RCID teknik. Detta innebär ännu mer bekvämlighet: Ta i trycket och låset känner av om du har behörighet att komma in. Det finns inget mer irriterande än sökandet efter din nyckel eller nyckelbricka, dina händer är fria, och ändå är Kabas beprövade säkerhetsnivå säkerställd. Inga kablar behöver dras tack vare standalone installationen. Allt detta och mer - t.ex. möjligheten att integrera en Kaba c- lever till externa låssystem erbjuder detta lösningar för en mängd olika tillämpningar. Olika användningsområden Kaba c-lever passar i de flesta dörrmiljöer vare sig dom är inom eller utomhus. Exempel på användningsområden > > Entréer > > Kontor > > Vårdhem > > Sjukhus > > Dörrar som kräver högre kontroll (t.ex. serverrum, arkiv, lager) > > Skolor > > Hotell och vandrarhem > > Flexibelt Kan användas parallelt med det befintliga låssystemet > > Smidig installation Enkel uppgradering av befintliga mekaniska dörrar, utan att behöva kabeldragning > > Bekväm användning Exklusiv dörröppning med Kaba TouchGo - handen är din nyckel > > Framtidssäker Redo att användas med NFC-kompatibla enheter > > Lågt underhållskostnad Minimal underhållskostnad då enheten drivs med AA batterier > > Investeringsfördelar Systemet möjliggör att funktioner och produkter kan integreras till befintliga Kaba låssystem

2 PRODUCT FACT SHEET Egenskaper > > Enkelt användande: När ett behörigt media presenteras för antennen så aktiveras trycket. Grön diodindikering och en signal bekräftar att mediat är behörigt. Röd diodindikering och fyra signaler indikerar obehörigt media. > > Varierat utbud: Kan installeras i dom flesta skandinaviska dörrmiljöer. Praktiska tillägg som TouchGo och passagefunktion. > > Kaba TouchGo teknologin: En unik dörrlösning: med alternativet TouchGo används Kaba egna RCID teknik. Man förvarar sin användartransponder i t.ex. fickan eller i väskan. När man sedan tar på trycket så känner dörrenheten av om du är behörig eller ej. Finns som en ren TouchGo produkt (E110) eller som en evolo produkt (E310) som kombineras med RFID (MIFARE eller LEGIC). > > Programmeringsalternativ: Kaba c-lever är lämplig både för enskilda dörrar och som en del i ett storskaligt låssystem. Kaba erbjuder olika programmerings- alternativ beroende på storlek och krav: > > Manuell programmering med hjälp av mastermedia (whitelist). Lämpligt för mindre objekt > > Programmering via programvaran Kaba evolo Manager (Whitelist och CardLink). Lämpligt för små och mellanstora objekt > > Online programmering via Kaba exos 9300 (Whitelist och CardLink). Lämpligt för större objekt > > Viktiga Kaba evolo funktioner: > > Integrerat säkerhetskoncept (ARIOS) > > Obegränsat antal media kan hanteras via CardLink > > Upp till 2,000 händelseloggar (kan stängas av) > > 15 tidszoner med upp till 12 tidsfönster per tidszon > > 20 Semesterperioder och 64 speciella dagar > > Tidsbegränsad behörighet (validering) > > Flexibel produktportfölj: Kabas sortiment innehåller flera produkter i samma högkvalitativa design och kan kombineras med varandra. Beroende på kundens behov kan de integreras i alla Kabas mekaniska, standalone eller onlinesystem. Teknisk specifikation Tillgängliga RFID standarder > > LEGIC (advant & prime) > > MIFARE (DESFire & Classic) > > Kaba TouchGo (RCID) versioner > > Normal och smalprofil > > Med eller utan cylinderhål och vred > > För låshus 69 eller 105 mm c/c > > Cylinderprofiler: Scandinavisk oval > > Antenn i svart eller silver > > Fyra olika valbara trycken Batteri > > 2 x 1.5V, AA Lithium batterier Miljö / Livslängd > > Temperatur: -25 C to +70 C > > Kapsling: Insida: IP40 Utsida: IP54 (om underläggsskylt används) > > Luftfuktighet: 0 to 95 %, kondensation ej tillåten > > Batterikapacitet vid 20 C: upp till 150,000 cykler beroende på teknologi 54 38, , , , ,6 7 M5 7 M5 18,3 18, ,3 18, , ,6 105 Kaba c-lever modul 105 mm c/c. 7 M5 Kaba c-lever smalprofil 18,3 18,3 Kaba c-lever 69 mm c/c.

3 Kaba c-lever compact Mer än bara ett dörrtrycke Innovation och högkvalitativ design i ett: Kaba c-lever compact är ett elektroniskt dörrbeslag som ersätter det befintliga trycket och är helt oberoende från cylindern. Ditt mekaniska dörrtrycke byts enkelt ut mot en flexibel elektronisk dörrlösning med möjlighet att tilldela tillfälliga eller permanenta behörigheter. Om en användares media förloras så blockeras detta enkelt i enheten. Olika användningsmöjligheter I princip passar Kaba c-lever compact i de flesta innerdörrsmiljöer som innehåller en låskista med skandinavisk standard. Nästan alla typer av rum kan styras med hjälp av denna elektroniska lösning. Till exempel kan behörigheter ges till olika användargrupper eller enskilda personer för olika rum, på olika datum och vid olika tidpunkter, permanent eller tillfälligt. Fördelar > > Snabb installation På bara några minuter byter du ut ditt befintliga trycke mot en c-lever compact > > Oberoende Oberoende av låscylinder och låskista med skandinavisk standard > > Högkvalitativ konstruktion Modern design och en del av den prisbelönta Kaba evolo serien C-lever compact ingår i produktserien Kaba evolo, och styrs med hjälp av RFID-media. Då enheten arbetar stand-alone så krävs ingen kabeldragning till dörren - installation är enkel med bara två skruvar. Tidigare var detta endast möjligt för mekaniska dörrtrycken. Dörrarna kan enkelt utrustas med detta elektroniska trycke, medan det befintliga mekaniska låssystemet fortfarande kan användas oberoende av varandra, exempelvis för mekanisk nödöppning. Exempel på användningsområden Kontor Mötesrum Vandrarhem Almänna utrymmen > > Låg underhållskostnad Minimal underhållskostnad då enheten använder AAA batterier (lithium) > > Framtidssäker Redo att användas med NFC-kompatibla enheter > > Investeringsfördelar Systemet möjliggör att funktioner och produkter kan integreras till befintliga Kaba låssystem

4 PRODUCT FACT SHEET Egenskaper > > Enkelt användande: Kaba c-lever compact är ett elektroniskt trycke med inbyggd RFID läsare. När ett behörigt media presenteras för läsaren så aktiveras trycket och passering kan ske med hjälp av trycket. Grön diodindikering och en signal bekräftar att mediat är behörigt. Röd diodindikering och fyra signaler indikerar obehörigt media. > > Enkel installation: Kan monteras direkt på dörrar av trä, glas, plast eller metall. Installationen tar bara några minuter då man endast byter ut utsidans befintliga trycke > > Batteribyte: Batterierna kan snabbt och enkelt bytas utan några specialverktyg. Behörigher förvinner inte vid batteribyte > > Programmeringsalternativ: Kabas c-lever compact är lämplig både för enskilda dörrar och som en del av ett storskaligt låssystem. Kaba erbjuder olika programmeringsalternativ beroende på storlek och krav: > > Manuell programmering med hjälp av mastermedia (whitelist). Lämpligt för mindre objekt > > Programmering via programvaran Kaba evolo Manager (Whitelist och CardLink). Lämpligt för små och mellanstora objekt > > Online programmering via Kaba exos 9300 (Whitelist och CardLink). Lämpligt för större objekt > > Viktiga Kaba evolo funktioner: > > Integrerat säkerhetskoncept (ARIOS) > > Obegränsat antal media kan hanteras via CardLink > > Upp till 2,000 händelseloggar (kan stängas av) > > 15 tidszoner med upp till 12 tidsfönster per tidszon > > 20 Semesterperioder och 64 speciella dagar > > Tidsbegränsad behörighet (validering) > > Flexibel produktportfölj: Kabas sortiment innehåller flera produkter i samma högkvalitativa design och kan kombineras med varandra. Beroende på kundens behov kan de integreras i alla Kabas mekaniska, standalone eller onlinesystem. Tekniskspecifikation Tillgängliga RFID standarder > > LEGIC (advant & prime) > > MIFARE (DESFire & Classic) Varianter > > Svart eller vitt utförande > > Fyra olika tryckesmodeller > > Kan fås med enhetligt innertrycke > > För dörrtjocklek mm Batteri > > 2 x 1.5V, AAA Lithium batterier Miljö / Batteritid > > temperatur: -25 C till +70 C* > > Kapsling: IP54* > > Luftfuktighet: 0 to 95 %, kondensation ej tillåten > > Batterikapacitet vid +20 C: Upp till 90,000 cykler eller upp till 3 år > > *Endast för inomhusmontage ,5 Ø 7,1 114,7 25,8

5 Kabas digitalcylinder till delades guld i "if Product Award 2011" och har därmed lyckats därmed lyckats segrat med högt och kvalificerat internationellt motstånd Kaba digitalcylinder Fördelar Innovativ och användarvänlig Med sin eleganta design kontrollerar Kaba digitalcylinder tillgången till rätt områden vid rätt tillfällen. Säkerhet och flexibilitet är de viktigaste funktionerna som erbjuds av detta digitala tillträdessystem, och detta genom enkel programmering. Olika användningsmöjligheter Kaba digitalcylindern passar i de flesta miljöer, vilket gör produkten flexibel. Utöver skandinaviskt standardutförande omfattar produktportföljen även cylindrar med europaprofil. Tillförlitlig funktion hos elektroniken - även vid låga temperaturer. > > Snabb installation Byt snabbt och enkelt din mekaniska cylinder mot en digitalcylinder > > Högkvalitativ konstruktion Prisbelönt design > > Moduluppbyggd Moduluppbyggd konstuktion Kabas prisbelönta digitalcylinder är en del av produktserien Kaba evolo. Användningen av RFID-tekniken gör hanteringen enkel och bekväm. Håll bara kortet, taggen eller nyckelgreppet med RFID chip mot vredet. Cylindern kommer då att avge en optisk och akustisk signal för att indikera om tillträde kan beviljas. Digitalcylindern är lätt att montera och drivs av ett standardbatteri, ingen kabeldragning till dörren. Det löstagbara vredet gör det enkelt att byta batteri. Användningsområden Kontorsbyggnader Offentliga byggnader Sjukhus Bostadshus Köpcentra / butiker Industribyggnader Transport / flygplatser > > Framtidssäker Redo att användas med NFC-kompatibla enheter > > Säkerhet och funktionalitet De säkerhetsrelevanta delarna är inbyggda i den skyddade cylinderkärnan > > Omfattande sortiment Digitalcylindrarna finns både med skandinavisk och europeisk standard i olika längder > > Investeringsfördelar Systemet möjliggör att funktioner och produkter kan integreras till befintliga Kaba låssystem

6 PRODUCT FACTSHEET Egenskaper > > Enkelt användande: Kaba digitalcylinder är en elektroniskt cylinder med inbyggd RFID läsare. När ett behörigt media presenteras för cylinder så aktiveras vredcylindern. Grön diodindikering och en signal bekräftar att mediat är behörigt. Röd diodindikering och fyra signaler indikerar obehörigt media. > > Enkel installation: Kan monteras direkt på dörrar av trä, glas, plast eller metall. Den digitala cylindern installeras på bara några minuter. > > Batteribyte: CR 2 batteriet som är placerat inne i vredknoppen enkelt och snabbt bytas med hjälp av ett specialverktyg. Behörigher förvinner inte vid batteribyte > > Programmeringsalternativ: Kabas digitalcylinder är lämplig både för enskilda dörrar och som en del av ett storskaligt låssystem. Kaba erbjuder olika programmeringsalternativ beroende på storlek och krav: > > Manuell programmering med hjälp av mastermedia (whitelist). Lämpligt för mindre objekt > > Programmering via programvaran Kaba evolo Manager (Whitelist och CardLink). Lämpligt för små och mellanstora objekt > > Online programmering via Kaba exos 9300 (Whitelist och CardLink). Lämpligt för större objekt > > Viktiga Kaba evolo funktioner: > > Integrerat säkerhetskoncept (ARIOS) > > Obegränsat antal media kan hanteras via CardLink > > Upp till 2,000 händelseloggar (kan stängas av) > > 15 tidszoner med upp till 12 tidsfönster per tidszon > > 20 Semesterperioder och 64 speciella dagar > > Tidsbegränsad behörighet (validering) > > Flexibel produktportfölj: Kabas sortiment innehåller flera produkter i samma högkvalitativa design och kan kombineras med varandra. Beroende på kundens behov kan de integreras i alla Kabas mekaniska, standalone eller onlinesystem. Teknisk specifikation Tillgängliga RFID standarder > > LEGIC (advant & prime) > > MIFARE (DESFire & Classic) Versioner > > Skandinavisk ovalprofil samt europaprofil > > Modeller: Oval insida/utsida (skandinavisk) > > Ytbehandling: Förkromad. Andra ytbehandlingar efter förfrågan > > Säkerhet: Borrskyddad > > Antenn: Svart eller vit Batteri > > Batteri: 1 x 3 V CR2 Lithium Miljö / Livslängd > > Temperatur: -25 C to +70 C * > > Kapsling: upp till IP56 (Utsida) > > Luftfuktighet: 0 to 95 %, kondensation ej tillåten > > Batterikapacitet vid +20 C: Upp till 65,000 cykler eller upp till 3 års användning > > * Litiumbatterier kan vid låga temperaturer ha minskad förmåga att lämna korrekt spänning. Med EXT cylindern garanteras funktionen på digitalcylindern ner till -20 grader, även om batteriet är delvis urladdat Kaba digital cylinder, Skandinavisk utsida

7 Kaba kompakt läsare Fördelar > > Elegant design Modernt, prisbelönt design med en högglansig finish Prisbelönt design Kaba kompakt läsare med elegant högblank finish kan enkeltintegreras i befintliga byggnader. Den är bekvämt att använda - både synliga och hörbara signaler används för att bekräfta eller neka behörigheter. Visa ett kort, nyckelbricka eller nyckel med RFIDchip för att öppna dörren Flexibel integrering Kompakt läsaren kan intigreras i kabas samtliga system oavsett om det är online eller stand-alone system. Quickwire tekniken förenklar installation och underhåll. Läsaren klickas enkelt fast på den förmonterade bottenplattan. Olika användningsområden Kaba kompakt läsare passar i dom flesta uttag och finns i två modeller: > > Med distansram för inomhusmiljö (utanpåliggande) > > Med bottenplatta och tätning för skyddad utomhusmiljö (inbyggt montage). Kaba kompakt läsare kan användas på många olika sätt. Den kan användas antingen som en läsare för att styra tillräde i enskilda dörrar eller för passagekontroll i större system. Exempel på användningsområden > > Kontorsdörrar > > Dörrar med dörrautomatik > > Hissar > > Garagedörrar > > Entréer > > Dörrar med motorlås/elslutbleck > > Enkel installation Med quickwire tekniken trycks antennen snabbt och enkelt fast på bottenplattan > > Enkelt att byta läsare Det är möjligt att använda befintlig kabeldragning > > Flexibel Kan användas i Kabas samtliga RFID-system vilket möjliggör utbyggnad av systemet > > Framtidssäker Redo att användas med NFC-kompatibla enheter

8 Egenskaper > > Användarvänlig: När ett RFID media hålls framför läsaren så avger läsaren akustisk signal och en ljussignal (grön/röd) som indikerar om behörighet beviljas eller nekas. > > Mångsidig: Kaba kompakt läsare monteras inomhus eller i skyddade utomhus miljöer. Vid användning med Kaba CardLink funktionen kan den användas som en validerings läsare i t.ex. entréer. Inomhus är läsaren den idealiska lösningen för hissar eller skjutdörrar där tillträde behöver regleras på ett område-och tidsspecifikt sätt. Kompakta läsaren passar både för enskilda dörrar och som en del av ett stort system. Många firmware-varianter med olika programmerings alternativ är tillgängliga, beroende på storlek och behov. > > Anpassningsbart: Snabb och enkelt ersätts läsare i befintliga system. Tack vare flexibla firmware, kan den enkel integreras t i alla Kabas system. > > Flexibel produktportfölj: Kabas sortiment innehåller flera produkter i samma högkvalitativa design och kan kombineras med varandra. Beroende på kundens behov kan de integreras i alla Kabas mekaniska, standalone eller onlinesystem. Teknisk specifikation Tillgängliga RFID standarder > > LEGIC (advant & prime) > > MIFARE (DESFire & Classic) Design / material / mått > > Med bottenplatta, IP54 (bottenplatta/tätning): 88,5 x 88,5 x 19,4 mm (B x H x D) > > Med distansram, IP40: 88,5 x 88,5 x 26,4 mm > > Front: PC plast, reptålig Färg: RAL 9005 svart > > Ram: plast; Färg: RAL 9006 Silvermetallic > > Bottenplatta/distansram: Färg: RAL 9005 svart Interface > > RS-485: abslutning till host; galvaniskt anslutning, differential > > 2 ingångar: max. 5 VDC > > 1 reläutgång: max. 34 VDC/60 W, max. 27 VAC/60 VA Strömförsörjning > > VAC, 50/60 Hz eller VDC > > Strömförbrukning: typ. 1.2 W, max. 2.2 W > > Klockan fungerar max. 120 timmar utan strömförsörjning Miljö > > Temperatur: 25 C + 70 C > > Kapsling: Bottenplatta: IP54 Distansram: IP Front och bottenplatta Kaba Kompakt läsare91 10 > > Luftfuktighet: 0 95 %, kondensation ej tillåten Standarder > > EN , EN , EN , EN > > R&TTE 1999/5/EC, 2006/95/EC Sidvy av Kaba kompaktläsare 91 10, med bottenplatta IP54 Sidvy av Kaba kompakt läsare 91 10, med distansram IP40

9 Kaba kompakt läsare En slimmad dörrlösning Kaba kompakt läsare kan monteras diskret och harmoniskt i alla dörrmiljöer. Läsaren är en del av den prisbelönta evolo serien, och den högblanka designen gör denna produkt unik. Läsare indikerar både visuellt och akustiskt om tillträde beviljas eller nekas och finns med flera olika programmeringsalternativ. Enkel användning Visa bara ditt RFID media för läsare och dörren öppnas Flexibel integration Konceptet är smart: Kaba kompakt läsare kan integreras i alla Kaba system, vare sig dom är online, CardLink eller stand-alone. Olika användningsområden Tack vare den slimmade designen så kan läsaren monteras direkt på dörrkarmen. Det är enkelt - två skruvar och ett borrhål - kabeln installeras diskret i dörrkarmen. Kabas kompakt läsare kan användas för många ändamål. Det reglerar behörigheter på ett tillförlitligt och spårbart sätt - både inomhus och utomhus. Exempel på användningsområden > > Portar > > Kontorsdörrar > > Dörrar med dörrautomatik > > Hissar > > Garagedörrar > > Entréer > > Dörrar med motorlås/elslutbleck Fördelar > > Slimmad och kompakt Passar på små ytor och kan monteras direkt på dörrkarmen > > Vattentät Finns i IP66 version för installation i dom tuffaste vädermiljöer > > Enkel installation Monteras enkelt i dörrkarmen med såkallad quickwire teknik > > Flexibel Kompatibel med befintliga Kaba MIFARE och LEGIC styreneheter > > Både praktisk och attraktiv Modern och robust design > > Framtidssäker Redo att användas med NFC-kompatibla enheter För inomhus bruk kan läsaren enkelt monteras i dörrkarmen - tack vare quickwire teknik. Denna lösning förenklar montering och underhåll. En vädersäkert alternativ med utgående kabel är tillgänglig för utomhus montering.

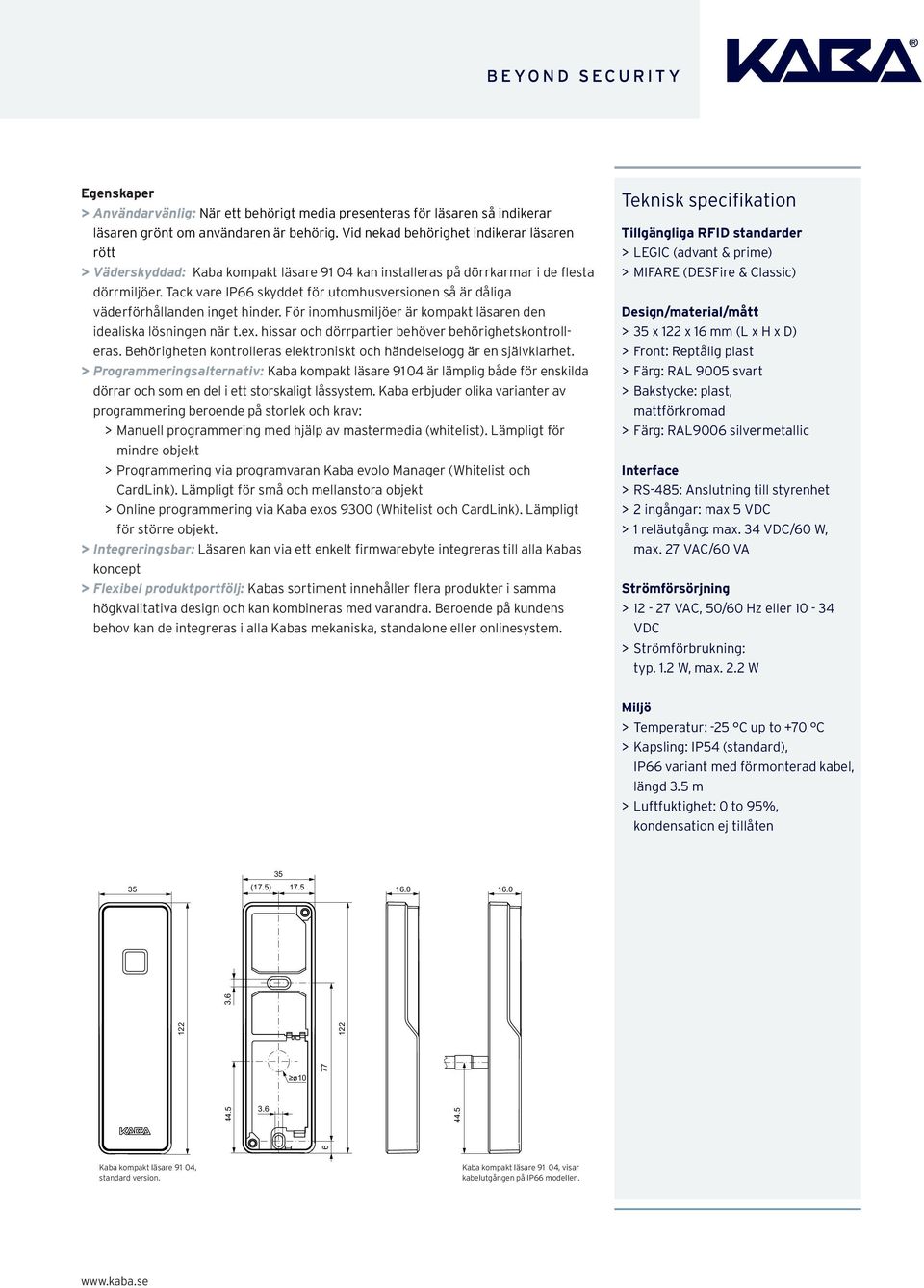

10 PRODUCT FACT SHEET Egenskaper > > Användarvänlig: När ett behörigt media presenteras för läsaren så indikerar läsaren grönt om användaren är behörig. Vid nekad behörighet indikerar läsaren rött > > Väderskyddad: Kaba kompakt läsare kan installeras på dörrkarmar i de flesta dörrmiljöer. Tack vare IP66 skyddet för utomhusversionen så är dåliga väderförhållanden inget hinder. För inomhusmiljöer är kompakt läsaren den idealiska lösningen när t.ex. hissar och dörrpartier behöver behörighetskontrolleras. Behörigheten kontrolleras elektroniskt och händelselogg är en självklarhet. > > Programmeringsalternativ: Kaba kompakt läsare 9104 är lämplig både för enskilda dörrar och som en del i ett storskaligt låssystem. Kaba erbjuder olika varianter av programmering beroende på storlek och krav: > > Manuell programmering med hjälp av mastermedia (whitelist). Lämpligt för mindre objekt > > Programmering via programvaran Kaba evolo Manager (Whitelist och CardLink). Lämpligt för små och mellanstora objekt > > Online programmering via Kaba exos 9300 (Whitelist och CardLink). Lämpligt för större objekt. > > Integreringsbar: Läsaren kan via ett enkelt firmwarebyte integreras till alla Kabas koncept > > Flexibel produktportfölj: Kabas sortiment innehåller flera produkter i samma högkvalitativa design och kan kombineras med varandra. Beroende på kundens behov kan de integreras i alla Kabas mekaniska, standalone eller onlinesystem. Teknisk specifikation Tillgängliga RFID standarder > > LEGIC (advant & prime) > > MIFARE (DESFire & Classic) Design/material/mått > > 35 x 122 x 16 mm (L x H x D) > > Front: Reptålig plast > > Färg: RAL 9005 svart > > Bakstycke: plast, mattförkromad > > Färg: RAL9006 silvermetallic Interface > > RS-485: Anslutning till styrenhet > > 2 ingångar: max 5 VDC > > 1 reläutgång: max. 34 VDC/60 W, max. 27 VAC/60 VA Strömförsörjning > > VAC, 50/60 Hz eller VDC > > Strömförbrukning: typ. 1.2 W, max. 2.2 W Miljö > > Temperatur: -25 C up to +70 C > > Kapsling: IP54 (standard), IP66 variant med förmonterad kabel, längd 3.5 m > > Luftfuktighet: 0 to 95%, kondensation ej tillåten (17.5) ø Kaba kompakt läsare 91 04, standard version. Kaba kompakt läsare 91 04, visar kabelutgången på IP66 modellen.

11 Kaba antenn Fördelar > > Elegant design Innovativ produktdesign i ett kompakt utförande En säker lösning Kaba antenn är separerad från styrenheten. Oavsett installationsplats kan respektive styrenhet installeras i ett manipuleringssäkert område. Kommunikation mellan antennen och styrenheten är krypterad och erbjuder en hög säkerhetsnivå. Flexibel installation Den kompakta strukturen och den prisbelönta produktdesignen skiljer läsaren från andra. Med den innovativa quickwire tekniken blir installationen snabb och enkel. Uppgradering från antenn till (med knappsats) görs mycket enkelt. Funktion Antennen är utrustad med ett RFID-gränssnitt för att identifiera behörigheter. Den visuella och akustiska signalen visar om användarna har beviljats eller nekats tillträde. Användningsområden Antenn är konstruerad för tuffa driftsförhållanden och kan användas i både in och utomhusmiljöer. Den reptålig ytan, estetiska designen och den kompletta produktportföljen skyddar din investering. > > Robust och tålig För utomhusmontage > > Enkel installation Snabb 1-klicks installation med quickwire teknologi > > Sabotagesäker Skyddad mot sabotage då styrenheten kan monteras i ett skyddat område > > Framtidssäker Redo att användas med NFC-kompatibla enheter

12 Egenskaper > > Innovativ produktdesign: Antennen har en innovativ design, som består av en silverfärgad ram och en svart högblank front. > > Användarvänlig: En akustisk signal och en ljussymbol (grön/röd) indikerar om tillträde har beviljats eller nekats. Användarmediat hålls framför den beröringsfria antennen. Installation: Antennen kan installeras på olika ytor, inklusive direkt på metall. Den är utformad för utanpåliggande montage med en distansramen och infällt montage med en bottenplatta. Quickwire tekniken gör installationen snabb och enkel. > > Quickwire teknologin: Med quickwire tekniken sitter kabelkontakterna i bottenplattan eller i distansramen och är därför separerade från elektroniken. Elektroniken klickas enkelt in i bottenplattan när den är i drift - ett praktiskt koncept som gör installationen enklare (1-klicks installation). > > Kompatibilitet: Kaba antenn kan kopplas till följande styrenheter: > > Kaba access manager > > Kaba styrenhet > > Kaba exos idml2 > > Kaba exos DML2 > > Kaba exos LS-110 Teknisk specifikation Anslutning > > Kommunikation via 50 Ω koaxialkabel (RG 174/U rekommenderas) Miljö > > Temperatur: - 25 C to + 70 C > > Luftfuktighet: 0 to 95%, ej kondensering > > Kapsling: IP54 (med bottenplatta och tätning) IP40 (med distansram) Design / material > > Bottenplatta/Distansram: Material: PC/ABS Färg: RAL 9005 (svart) > > Bottenplatta: Material: PC/ABS Färg: RAL 9006, NCS S2502-B > > Front: Material: Autotex polyester film i PMMA Färg: RAL 9005 (svart) Dimensioner > > Med bottenplatta: 88.5 x 88.5 x 19.4 mm (B x H x D) > > Med distansram: 88.5 x 88.5 x 26.4 mm (B x H x D) Front och bottenplatta Kaba antenn Standarder > > EN , EN , EN , EN > > R&TTE 1999/5/EC Sidy av Kaba antenn med bottenplatta Sidvy av Kaba antenn med distansram

13 Kaba antenn En slimmad dörrlösning Läsare kan monteras diskret och harmoniskt i alla dörrmiljöer. Läsaren är en del av den prisbelönta evolo serien, och den högblanka designen gör denna produkt unik. Läsare indikerar både visuellt och akustiskt om tillträde beviljas eller nekas och finns med flera olika programmeringsalternativ. Enkel användning Visa bara ditt RFID media för läsare och dörren öppnas. Funktion Kaba läsare bildar tillsammans med styrenhet (se "kompatibilitet") en komplett läsenhet för säker och bekväm behörighetskontroll. Olika användningsområden Tack vare den slimmade designen så kan läsaren monteras direkt på dörrkarmen. Det är enkelt - två skruvar och ett borrhål - kabeln installeras diskret i dörrkarmen. Kabas kompakt läsare kan användas för många ändamål. De reglerar behörigheter på ett tillförlitligt och spårbart sätt - både inomhus och utomhus. Exempel på användningsområden > > Portar > > Kontorsdörrar > > Dörrar med dörrautomatik > > Hissar > > Garagedörrar > > Entréer > > Dörrar med motorlås/elslutbleck Fördelar > > Slimmad och kompakt Passar på små ytor och kan monteras direkt på dörrkarmen > > Vattentät Finns i IP66 version för installation i dom tuffaste vädermiljöer > > Enkel installation Monteras enkelt i dörrkarmen med så kallad quickwire teknik > > Flexibel Kompatibel med befintliga Kaba MIFARE och LEGIC styrenheter > > Hög säkerhet - Sabotagekontakt finns som tillval > > Framtidssäker Redo att användas med NFC-kompatibla enheter

14 PRODUCT FACT SHEET Egenskaper > > Användarvänlig: När ett behörigt media presenteras för läsaren så indikerar läsaren grön om användaren är behörig. Vid nekad behörighet indikerar läsaren rött > > RRM konceptet (Remote Reader Module): > > Säkerhet: Styrenheten och läsaren installeras med fördel på olika platser. Styrenheten kan då vara placeras i t.ex ett larmat område, i ett elskåp eller under tak för att så sätt höja säkerheten vid eventuell händelse av vandalism eller manipulation. > > Manipuleringssäker: Kommunikationen mellan läsarens antenn och styrenheten är krypterad och erbjuder den högsta nivån av säkerhet. > > Kompatibilitet: Kaba läsare kan användas tillsammans med dessa stryenheter: > > LEGIC / MIFARE access manager > > LEGIC / MIFARE remote reader > > Kaba exos idml2 > > Kaba exos DML2 > > Kaba exos LS-110 > > Kaba B-web > > Kaba B-web Teknisk specifikation Design/material/mått > > 35 x 122 x 16 mm (L x H x D) > > Front: Reptålig plast > > Färg: RAL 9005 Svart > > Bakstycke: plast, mattförkromad > > Färg: RAL9006 Silvermetallic Kablage > > Ingjuten kabelutgång, koaxialkabel 50 Ω (RG 174/U); diameter: 2.8 mm > > Kabel längd: 8 eller 30 m Miljö > > Temperatur: -25 C to +70 C > > Kapsling: IP (17.5) ø Kaba läsare

15 Kaba styrenhet delat montage En sabotagesäker lösning Delat montage läsare ger fördelen att separera antennen och styrenheten. Med denna lösning förhindras möjligheten att styrenheten manipuleras från någon utomstående. Flexibel integration Tack vare sin flexibla integration kan Kabas styrenhet enkelt integreras i alla Kabas online, CardLink eller stand-alone system Styrenheten är normalt placerad frånskild från antennen. Kommunikationen mellan styrenhet och antenn är krypterad erbjuder en hög säkerhetsnivå. och Olika användningsområden Styrenhet är särskilt lämpad för dörrar och system som kräver en hög säkerhetsnivå. Beroende på funktion så stöds olika system och tekniker. Det finns även olika varianter och kombinationer av antenner. Exempel på användningsområden > > Dörrar med dörrautomatiker > > Hissar > > Garagedörrar > > Entréer > > Dörrar med motorlås/elslutbleck > > Kontorsdörrar Fördelar > > Sabotagesäker Styrenheten installeras i ett skyddat område exempelvis i ett elskåp > > Olika designer Flera olika designer av antenner kan kopplas till enheten > > Flexibel integration Kan integreras i alla kaba system vare sig dom är online, CardLink eller stand-alone > > Framtidssäker Redo att användas med NFC-kompatibla enheter

16 Egenskaper Teknisk specifikation > > Installation: Styrenheten installeras på en DIN-skena i ett skyddat områden och till denna ansluts en antenn. > > Anslutningar: Alla anslutningar har borttagbara skruvplintar, vilket gör installationen snabb och enkel. > > Användarvänlig: När ett RFID media hålls framför antennen så avger den en akustisk signal och en ljussignal (grön/röd) som indikerar om behörighet beviljas eller nekas. > > Validering: Styrenhet kan ihop med en antenn användas som en valideringsläsare vid t.ex en entré. > > Utbyggnadsbart: Delat montage läsare passar både för enskilda dörrar och som en del av ett stort system. Flera typer av firmware med olika programmeringsalternativ finns tillgängliga beroende på storlek och krav på systemet. Styrenheten kan via ett enkelt firmwarebyte integreras till alla Kabas koncept. > > Flexibel produktportfölj: Samtliga av kabas antenner kan kopplas till styrenheten. Används ihop med följande antenner och system: Delat montage funktion typ Access manager Delat montage funktion typ Subterminal Delat montage funktion typ E300 V4 Antenn Antenn Antenn Tillgängliga RFID standarder > > LEGIC (advant & prime) > > MIFARE (DESFire & Classic) Dimensioner > > 70 x 106 x 45 mm (B x H x D) > > Top montering i DIN skena > > Färg: Svart Interface > > Koaxial anslutning till antenn > > RS-485 bus: Anslutning till värd; eletrisk isolerad > > 2 ingångar: max. 5 V DC > > 1 relä utgång: max. 34 V DC/ 60 W, max. 27 V AC/60 V A Strömförsörjning > > V AC 50/60 Hz eller V DC > > Strömförbrukning: typ 3 W, max. 4.5 W > > Klockan fungerar max. 120 timmar utan strömförsörjning Miljö > > Temperatur: -25 C to +70 C > > Luftfuktighet: 0 till 95%, kondensation ej tillåten > > Kapsling: IP40 standarder > > EN , EN , EN , EN > > R & TTE 1999/5/EC Antenn Antenn T Antenn (Låsning för IT skåp 1 ) ) Stöds - Stöds inte 1) På förfrågan

17 PRODUKTDATABLAD Kaba RFID nyckelgrepp Fördelar Den smarta lösningen för alla behov Oavsett om det gäller tidsredovisningssystem, elektroniskt eller mekaniskt tillträde så fungerar en intelligent nyckel från Kaba. Tillträde i elektroniska passagesystem styrs via RFID chippet i nyckelgreppet, i mekaniska cylindrar används den vändbara mekaniska delen av nyckeln. Med en intelligent Kaba nyckel höjs säkerheten i det mekaniska systemet och det finns inte längre behov av flera olika både nycklar och nyckelkort. Bekväm användning i kombination med utmärkt elektroniskt läsavstånd, för dagligt bruk. En intelligent lösning som får plats I alla fickor och är genom sin unika utformning extremt användarvänlig. Flexibel användning. En smart kombination. Således är en intelligent Kaba nyckel den perfekta lösningen för alla Kaba system, oavsett om det gäller, mekaniskt, mekatroniskt eller digital tillträde En intelligent Kaba nyckel finns med olika RFID tekniker. Även befintliga Kaba expert nycklar kan uppgraderas. Befintligt nyckelgrepp kan enkelt skiftas till ett nytt intelligent nyckelgrepp. Befintliga mekatroniska system kan enkelt utökas eller uppgraderas till den senaste RFID standarden. Enklare administration då det är enkelt att visuellt skilja på olika nyckelkategorier. På nyckelgreppets kortsida finns färgmarkeringar som kan skiftas. Olika färger förenklar hanteringen av nycklar till personer och utrymmen. Användningsområde Oavsett små eller stora installationer kan Kabas intelligenta nycklar användas för kombinerat tillträde i mekaniska och elektroniska system. > > Enklare hantering Endast ett media att hantera mindre administration > > Smart integration Kompatibel med andra Kaba system, oavsett om de är mekaniska, mekatroniska eller digitala > > Enkel uppgradering Befintliga nycklar kan uppgraderas eller enkelt kompletteras > > Enklare administration Identifiera nyckelgreppet via utbytbara färgmarkeringar > > Elegant design Modernt svart nyckelgrepp > > Framtidssäkrat Hög säkerhet med den senaste RFID tekniken

18 PRODUKTDATABLAD Egenskaper > > Flera användningsområden: En intelligent Kaba nyckel låser upp cylindrar och lås, ger tillträde i läsare och kan användas för att stämpla in i tidsredovisningssystemet. Tillträdesrättigheter uppdateras automatiskt vid passage i on-line läsare. > > Anpassningsbar: Nyckeln kan anpassas efter organisationens önskemål. Den har två färgmarkeringar som båda kan bytas ut och anpassa efter önsekmål. Färgmarkeringarna finns i 6 olika färger. > > Framtidssäkrad investering: Nyckelgrepp på befintliga Kaba nycklar kan enkelt bytas ut och uppgraderas. Gjorda investeringar kan på så sätt fortsätta att användas. Nyckelgreppet kan användas med alla befintliga Kaba expert system (ej med handikappsanpassade nycklar) > > Smart användning: I ett system är det vanligt med flera olika media för mekaniska lås, passagesystem och tidsreovisning. Med Kabas intelligenta nyckel kombineras mekanik, passage och tidsredovisnings -system i en gemensam integrerad lösning. > > Bred produktportfölj I Kabas produktportfölj finns flera olika produkter med samma höga kvalité och design vilket ger användaren möjlighet att välja rätt lösning för respektive utrymme. > > Flexibel och anpassad säkerhet: Kaba levererar LEGIC Cross Standard media (CTC) som standard för befintliga LEGIC prime installationer(elolegic, exos) För befintliga system betyder det oförändrad användning, samtidigt som de nya nyckelgreppen är förberedda för eventuell migration och uppgradering i framtiden. Teknisk specifikation tillgängliga RFID standarder > > LEGIC CTC (prime/advant) 1kB/3kB > > LEGIC advant 4kB > > MIFARE DESFire 4kB > > MIFARE classic 1kB Typ / Material / Dimensioner > > Nycklar: Nickel silver > > Nyckelgrepp: black > > Programmings master grepp: guld eller silver > > Clip: Polycarbonate > > Dimensioner: 25x7x23.6 mm Nyckelsystem > > Kaba star > > Kaba 20 > > Kaba gemini plus > > Kaba quattro plus > > Kaba expert plus > > Kaba penta > > Kaba matrix > > Kaba eco > > Kaba ace Samt tillhörande delsystem 25 7 Färgmarkeringar > > Silver (grå), gul, grön, blå, violet, röd Miljö > > Temperaturområde: 20 C C > > Kapsling: IP67 Ej lämplig för långvarig nedsänkning i vatten. > > OBSERVERA: Innehåller smådelar som kan orsaka kvävning. Ej lämpligt för barn under 3 år. Further details and order information can be found in the respective Kaba catalogues or system descriptions. Certified Management- System, ISO 9001, Reg.-No Kaba and LEGIC are registered trademarks. Technical changes reserved. k1sma001en

19 Kaba evolo programmering Enkelt och flexibelt Kaba evolo är ett komplett system för Programvaran hanterar Kaba evolos tillträde och är mycket lätt att hantera. digitala låsenheter. Man kan även Via olika programmeringsverktyg kan lägga in sitt mekaniska låssystem och behörigheter snabbt ges och ändras. använda programvaran t.ex. vid Kaba evolo produkterna kan utlämnade av nycklar via nyckelkvittens. programmeras flexibelt och på olika sätt allt beroende på situation och behov. Med hjälp av Kaba CardLink så programmeras all behörighet på användarens Manuell programmering media vilket gör systemet enkelt att I mindre system kan behörigheter administrera. programmeras och raderas direkt vid dörren. Programmeringen sker direkt vid Kaba terminal dörren med hjälp av en programmeringsmaster (A/B eller B). Programvara eller Kaba evolo Manager. Behörigheter kan Upp till åtta terminaler kan anslutas till annan utrustning behövs ej. skickas till terminalen varav användaren kan hämta sina ändrade behörigheter Programvara & programmeringsenhet som skrivs direkt till mediat vid den Om behörigheter ska tidsstyras eller om obenannade terminalen. antalet användare ökar används kabas programvara med programmeringsenhet och bordsläsare. Samma programmeringsverktyg används Kombination med online-system om Kaba evolo stand-alone produkter används tillsammans med Kaba Exos 9300 online-system. Fördelar > > Flexibelt Programmera manuellt eller med programvara och programmeringsenhet: verktygen är desamma - även vid användning i kombination med online-system > > Effektiv och användarvänlig Trådlös programmering och automatisk återrapportering till programvaran - för praktisk konfiguration och underhåll > > Lätthanterat Tydliga menyer och guider hjälper användare att programmera media och dörrenheter > > Full kontroll Lättanalyserad händelselogg - filter funktioner i programvaran hjälper dig att hitta specifika händelser. Loggen kan enkelt exporteras och skrivas ut.

20 PRODUCT FACTSHEET Programmeringsmedia > > Programmeringsmaster A: Programmeringsmedia för Kabas stand-alone produkter. Används vid manuell A/B programmering om användarmedia vill grupperas under olika Master B. Programmeringsmaster B: Programmeringsmedia för Kabas stand-alone produkter. Master B används vid manuell programmering utan grupper eller när programmering sker via programvara. > > Programmeringsmaster T: Temporär master T är ett programmeringsmedia likt master B som man via programvara kan tidsbestämma gilltigheten för. Detta höjer säkerheten för projektet vid eventuell förlust av mediat > > Security card: Security card C används för initiering av CardLink system. Kortet har en projektspecifik kod som ej är läsbar. Kaba Programmeringsenhet 1460 Programmeringsenheten skickar och tar emot data trådlöst till/från dörrenheterna. Programmeringsenheten och Kaba evolo Manager krävs om man t.ex. ska programmera tidsprofiler Programvarustöd: evolo och exos (MIFARE, LEGIC, TouchGo) > > Antal projekt: 100 > > Antal konfigurationer per projekt: 512 > > Minneskort: SD, integrerat > > Minne: 2 GB > > Anslutningar till dörrenheter: One-Wire RS232 ( baud) och NFC ENTER ENTER Teknisk specifikation Programmeringskorts versioner > > Kaba A programmeringsmaster, MIFARE KMID-MA004 > > Kaba B programmeringsmaster, MIFARE KMID-MB004 > > Kaba T programmeringsmaster, MIFARE KMID-MT004 > > Kaba A programmeringsmaster, LEGIC KLEA-MA003 > > Kaba B programmeringsmaster, LEGIC KLEA-MB003 > > Kaba T programmeringsmaster LEGIC KLEA-MT003 > > Security card C, MIFARE KMID-SC004 > > Security card C1 and C2, LEGIC KLEA-SET02 > > Mått: 85 x 54 mm > > Kapsling: IP66 > > Temperaturområde: C > > Luftfuktighet: % rh, kondensation ej tillåten Kaba Programmeringsenhet 1460 > > Mått L x H x D 88 x 190 x 40 mm > > Vikt: 350 g > > Strömförsörjning: NiMH battery/ext. USB power supply 5 V / max. 350 ma > > Laddare: V AC, Hz > > Interface: Trådlös NFC kommunikation med dörrenheterna/ programmeringskabel vid uppdatering av Firmware/USB anslutning till PC (överföring till och från programvaran) > > Temperaturområde: C > > Kapsling: IP40 > > Luftfuktighet: % rh, kondensation ej tillåten > > Klimat: Inte lämplig i korrosiva miljöer (klor, ammoniak) 1 4 GHI 7 PQRS 2 1 ABC 5 JKL 8 TUV 0 4 GHI 7 PQRS 3 DEF 6 MNO 9 WXYZ 2 ABC 5 JKL 8 TUV 0 3 DEF 6 MNO 9 WXYZ Programmeringsenehet 1460
