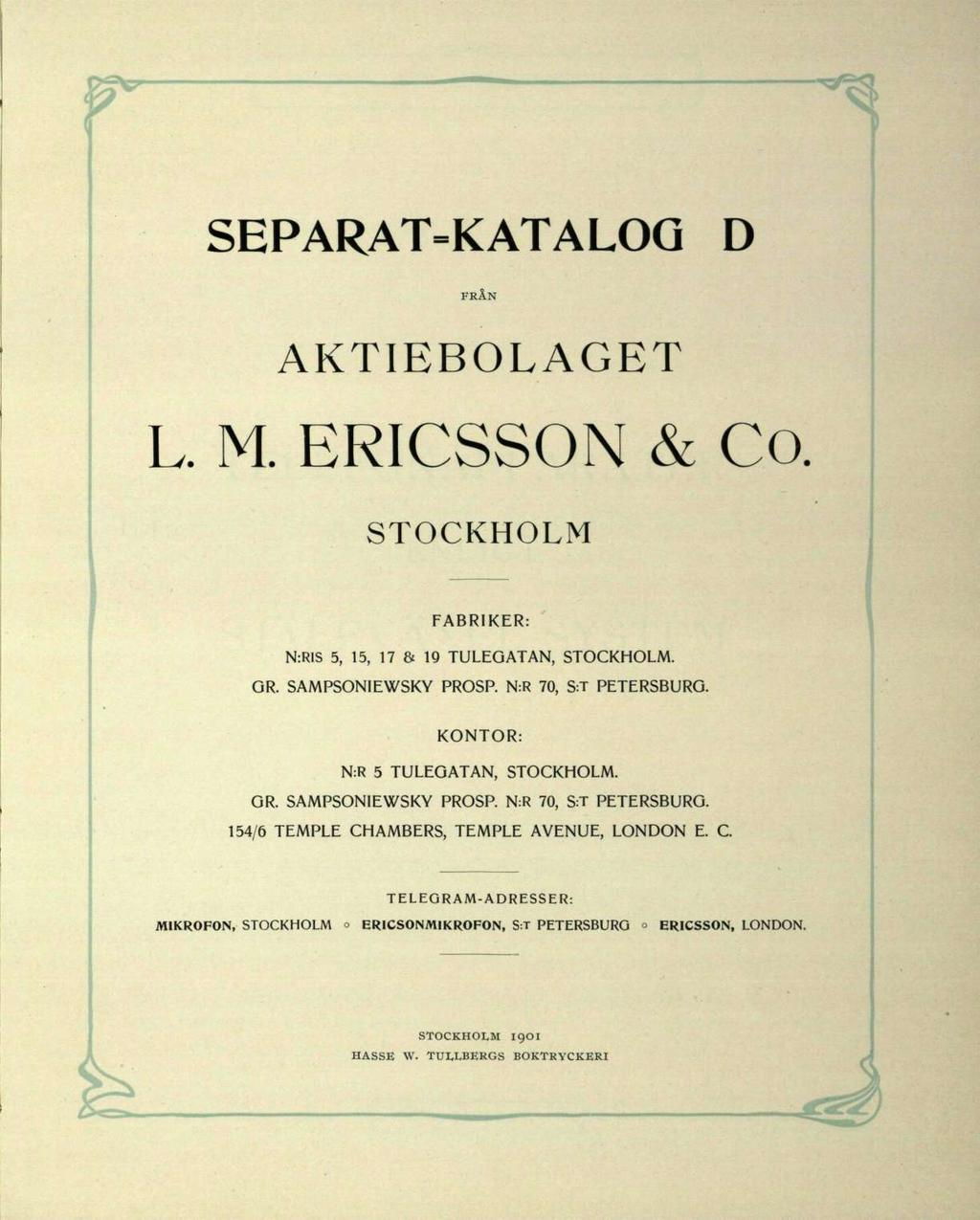

3 SEPARAT=KATALOG D FRÅN AKTIEBOLAGET L. M. ERICSSON & Co. STOCKHOLM FABRIKER: N:RIS 5, 15, 17 & 19 TULEGATAN, STOCKHOLM. OR. SAMPSONIEWSKY PROSP. N:R 70, S:T PETERSBURG. KONTOR: N:R 5 TULEGATAN, STOCKHOLM. GR. SAMPSONIEWSKY PROSP. N:R 70, S:T PETERSBURG. 154/6 TEMPLE CHAMBERS, TEMPLE AVENUE, LONDON E. C. TELEGRAM-ADRESSER: MIKROFON, STOCKHOLM ERICSONMIKROFON, S:T PETERSBURG o ERICSSON, LONDON. STOCKHOLM 1901 HASSE \V. TULLBERGS BOKTRYCKERI

4

5 TELEFONAPPARATER ENLIGT SJÄLFVÄXEL-SYSTEM

6

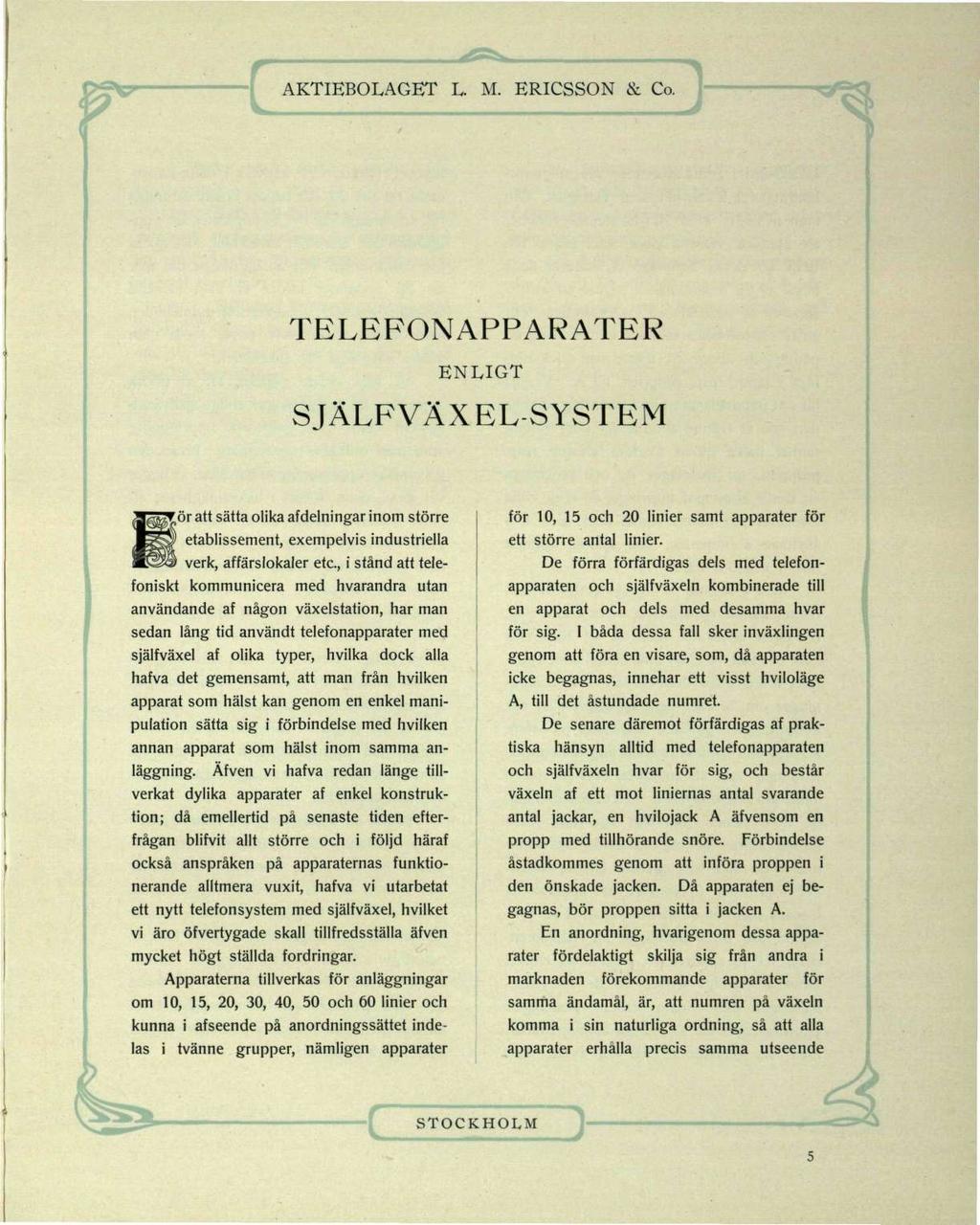

7 TELEFONAPPARATER ENLIGT SJÄLFVÄXEL SYSTEM r ör att sätta olika afdelningar inom större etablissement, exempelvis industriella verk, affärslokaler etc., i stånd att telefoniskt kommunicera med hvarandra utan användande af någon växelstation, har man sedan lång tid användt telefonapparater med själfväxel af olika typer, hvilka dock alla hafva det gemensamt, att man från hvilken apparat som hälst kan genom en enkel manipulation sätta sig i förbindelse med hvilken annan apparat som hälst inom samma anläggning. Äfven vi hafva redan länge tillverkat dylika apparater af enkel konstruktion; då emellertid på senaste tiden efterfrågan blifvit allt större och i följd häraf också anspråken på apparaternas funktionerande alltmera vuxit, hafva vi utarbetat ett nytt telefonsystem med själfväxel, hvilket vi äro öfvertygade skall tillfredsställa äfven mycket högt ställda fordringar. Apparaterna tillverkas för anläggningar om 10, 15, 20, 30, 40, 50 och 60 linier och kunna i afseende på anordningssättet indelas i tvänne grupper, nämligen apparater för 10, 15 och 20 linier samt apparater för ett större antal linier. De förra förfärdigas dels med telefonapparaten och själfväxeln kombinerade till en apparat och dels med desamma hvar för sig. I båda dessa fall sker inväxlingen genom att föra en visare, som, då apparaten icke begagnas, innehar ett visst hviloläge A, till det åstundade numret. De senare däremot förfärdigas af praktiska hänsyn alltid med telefonapparaten och själfväxeln hvar för sig, och består växeln af ett mot liniernas antal svarande antal jackar, en hvilojack A äfvensom en propp med tillhörande snöre. Förbindelse åstadkommes genom att införa proppen i den önskade jacken. Då apparaten ej begagnas, bör proppen sitta i jacken A. En anordning, hvarigenom dessa apparater fördelaktigt skilja sig från andra i marknaden förekommande apparater för samma ändamål, är, att numren på växeln komma i sin naturliga ordning, så att alla apparater erhålla precis samma utseende 5

8 Likaså äro i andra afseenden väsentliga förbättringar i konstruktionen vidtagna. Om man nämligen efter slutadt samtal glömmer att återföra växelns visare eller propp tillbaka till deras hviloläge A, hindrar detta likväl ej en ankommande signal att bringa apparatens signalklocka i verksamhet. För att i sådant fall emellertid kunna svara en påringande abonnent, måste man dock återföra visaren, resp. proppen, till A. Vi vilja till sist framhålla ännu en förbättring. Skulle den ene af tvänne abonnenter efter slutadt samtal hafva glömt återföra visaren, resp. proppen, till hviloläget A, och sedermera en tredje abonnent uppringer en af de båda förra, så når denna signal dock blott den åsyftade abonnenten, den andres apparat förblir oberörd häraf. Med afseende på liniesystemets beskaffenhet kunna apparaterna delas i 2:ne slag, nämligen apparater afsedda att förbindas sins emellan medelst enkellinier samt apparater afsedda för dubbellinier. Vid anläggningar om 20 eller flera apparater eller där anläggningen omfattar apparater på större afstånd från hvarandra torde afgjordt dubbelledningar vara att anbefalla, enär ju såsom alltid vid telefonsystem med enkelledningar, då flere samtal samtidigt äga rum, dessa kunna störas genom ömsesidig induktion mellan de olika ledningarna. Denna olägenhet försvinner fullkomligt, om apparaterna förenas medelst dubbelledningar. I all synnerhet äro dubbelledningar att rekommendera, da ju apparaterna i detta fall endast blifva obetydligt dyrare än de för enkelledningar och vidare kabeln visserligen erfordrar dubbelt så många ledningstrådar, men det oaktadt ej blir så synnerligen mycket dyrare. Vi hänvisa i detta hänseende till sid. 30, där tvänne kostnadsförslag för en anläggning om 10 apparater äro uppgjorda, det ena för enkellinier, det andra för dubbellinier. För anläggningar om mer än 20 apparater utföra vi utan särskild beställning endast apparater för dubbellinier, men kunna naturligtvis dessa äfven utan vidare användas för enkellinier. Vi vilja vidare påpeka, att vi utföra apparater till anläggningar enligt själfväxelsystem såväl med galvanisk uppringning som med induktor-uppringning. Hvad den galvaniska uppringningen beträffar, så ligger väl dess enda fördel i bekvämligheten att blott behöfva trycka på en knapp för att gifva uppringningssignal. Däremot finnas flere olägenheter, hvaraf vi framhålla signalbatteriets förnyande tid efter annan samt signalens osäkerhet, om af fuktighet eller annan anledning kabelns isolering skulle blifva dålig. Detta har varit anledning till att på senaste tiden induktor-uppringningen allt mer kommit till användning. I all synnerhet framhålla vi önskvärdheten och i många fall nödvändigheten utaf att vid större eller vidsträcktare anläggningaranvända induktor-apparater. Skulle en anläggning om mindre än 10 linier önskas eller öfverhufvud taget en sådan till ett antal, som ej förekommer bland dem af oss tillverkade apparaterna, torde det vara lämpligt använda apparater till det närmast högre antalet. Man kan då naturligtvis till en början inkoppla det önskade antalet linier. I de flesta fall torde det vara lämpligt att hafva möjlighet att kunna vid behof inkoppla ytterligare någon eller några apparater. 6

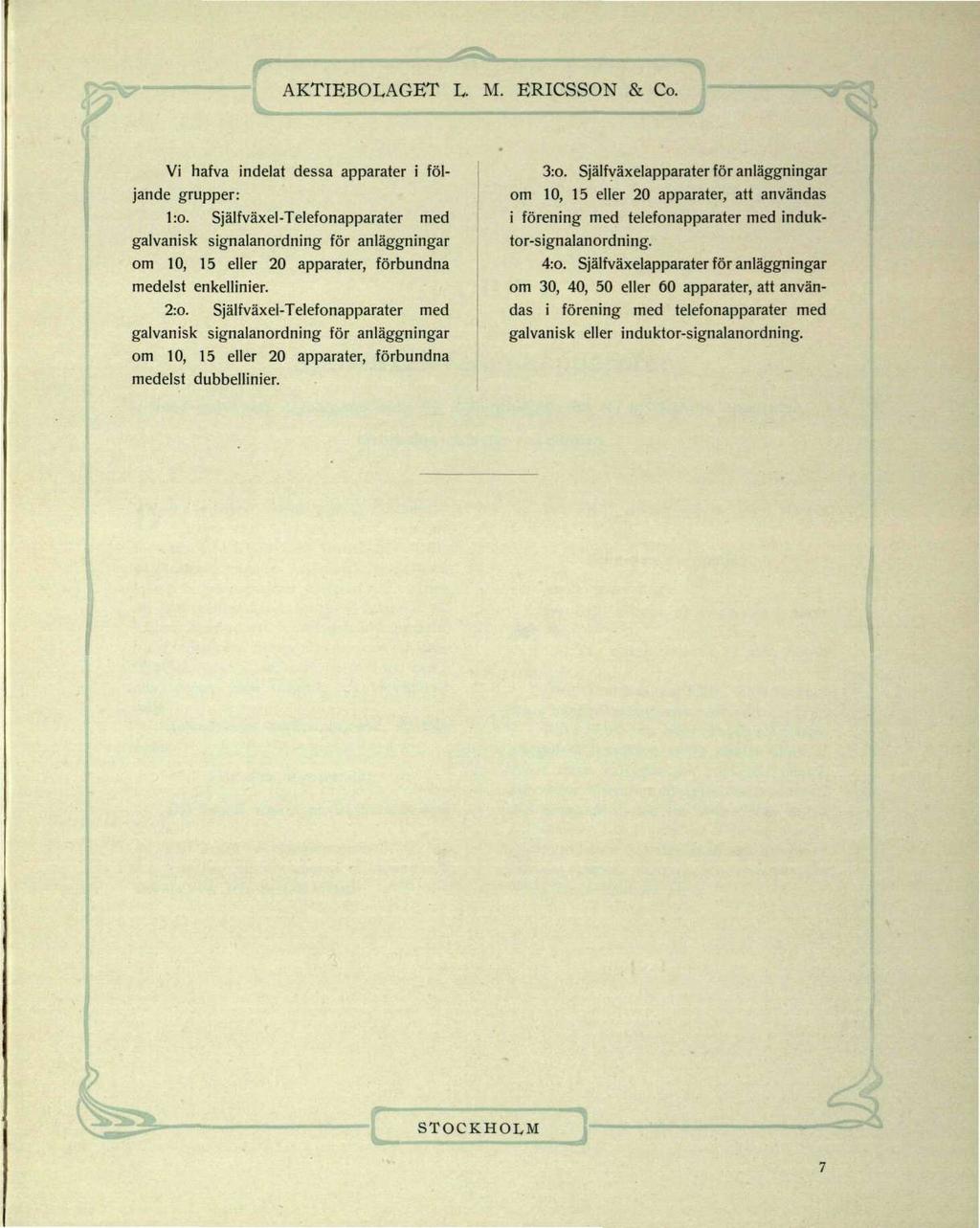

9 Vi hafva indelat dessa apparater i följande grupper: l:o. Själfväxel-Telefonapparater med galvanisk signalanordning för anläggningar om 10, 15 eller 20 apparater, förbundna medelst enkellinier. 2:o. Själfväxel-Telefonapparater med galvanisk signalanordning för anläggningar om 10, 15 eller 20 apparater, förbundna medelst dubbellinier. 3:o. Själfväxelapparater för anläggningar om 10, 15 eller 20 apparater, att användas i förening med telefonapparater med induktor-signalanordning. 4:o. Själfväxelapparater för anläggningar om 30, 40, 50 eller 60 apparater, att användas i förening med telefonapparater med galvanisk eller induktor-signalanordning. 7

10

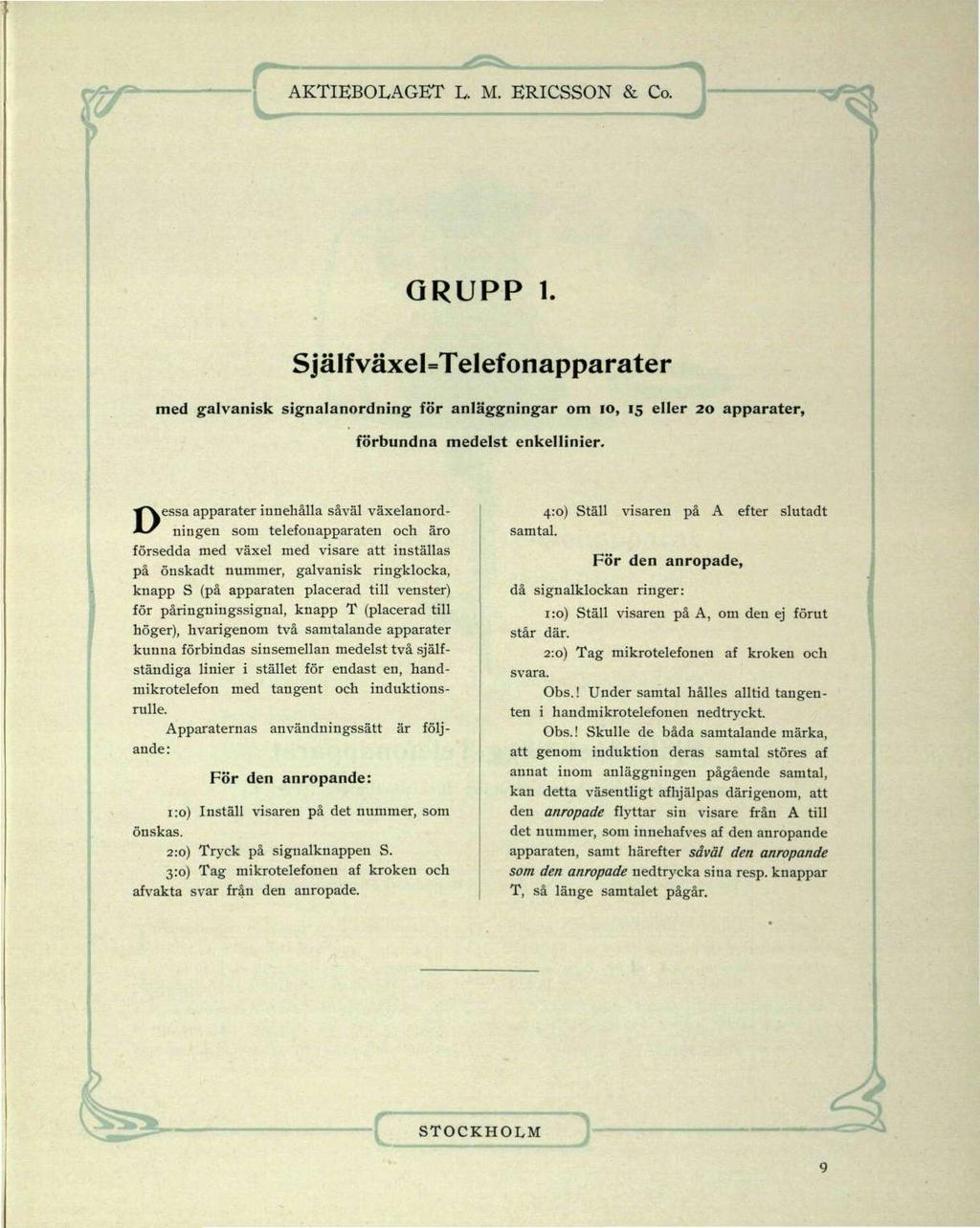

11 GRUPP 1. SjäIfväxel=TeIefonapparater med galvanisk signalanordning för anläggningar om 10, 15 eller 20 apparater, förbundna medelst enkellinier. Dessa apparater innehålla såväl växelanordningen som telefonapparaten och äro försedda med växel med visare att inställas på önskadt nummer, galvanisk ringklocka, knapp S (på apparaten placerad till venster) för påringningssignal, knapp T (placerad till höger), hvarigenom två samtalande apparater kunna förbindas sinsemellan medelst två själfständiga linier i stället för endast en, handmikrotelefon med tangent och induktionsrulle. Apparaternas användningssätt är följande: För den anropande: 1:0) Inställ visaren på det nummer, som önskas. 2:0) Tryck på signalknappeu S. 3:0) Tag mikrotelefouen af kroken och afvakta svar från den anropade. 4:0) Ställ visaren på A efter slutadt samtal. För den anropade, då signalklockan ringer: 1:0) Ställ visaren på A, om den ej förut står där. 2:0) Tag mikrotelefonen af kroken och svara. Obs.! Under samtal hålles alltid tangenten i handmikrotelefoneu nedtryckt. Obs.! Skulle de båda samtalande märka, att genom induktion deras samtal stores af annat inom anläggningen pågående samtal, kan detta väsentligt afhjälpas därigenom, att den anropade flyttar sin visare från A till det nummer, som innehafves af den anropande apparaten, samt härefter såväl den anropande som den anropade nedtrycka sina resp. knappar T, så länge samtalet pågår. 9

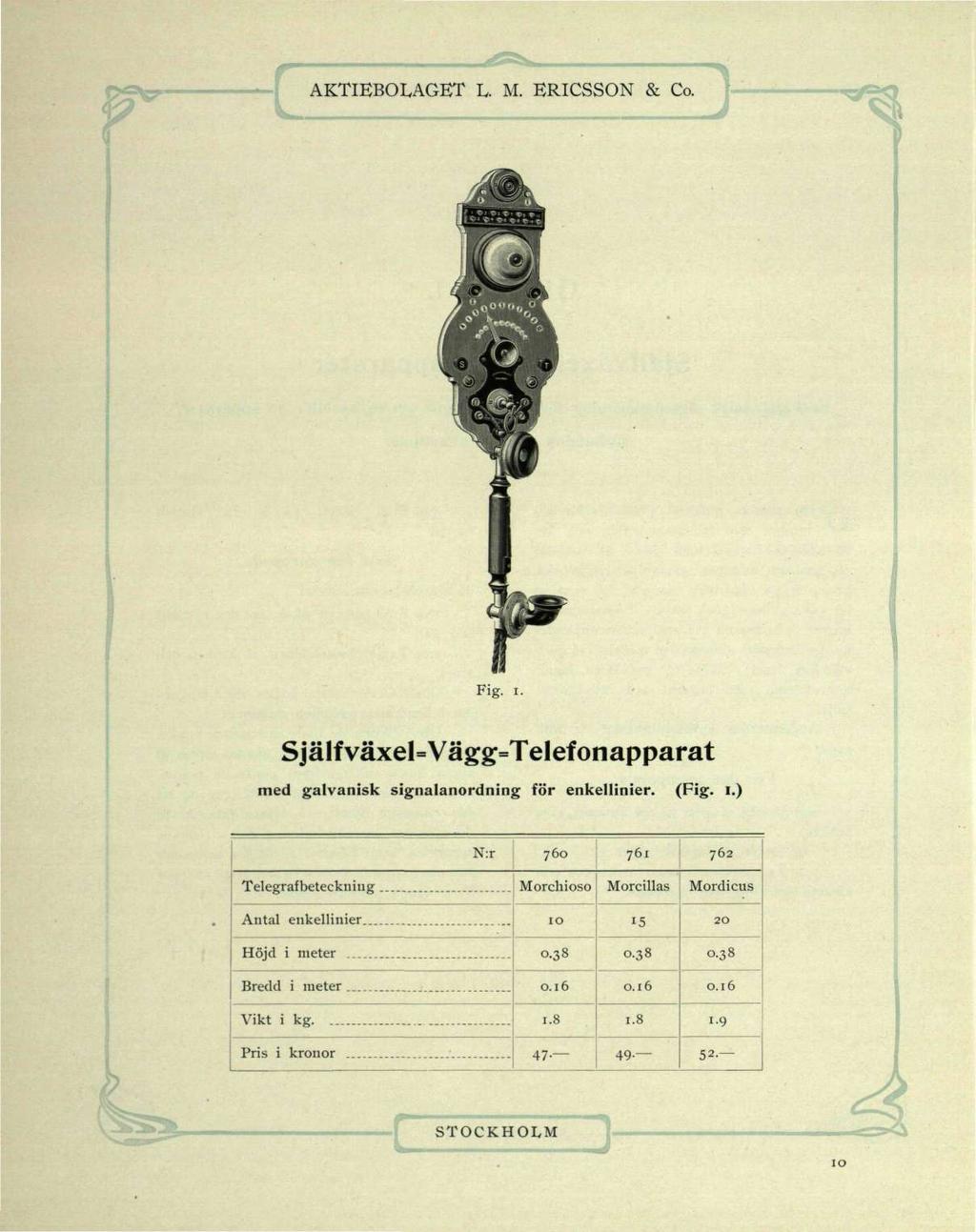

12 Fig. i. Själfväxel=Vägg=Telefonapparat med galvanisk signalanordning för enkellinier. (Fig. i.) N:r Telegrafbeteckning Morchioso Morcillas Mordicus Antal enkelliuier Höjd i meter Bredd i meter Vikt i kg Pris i kronor

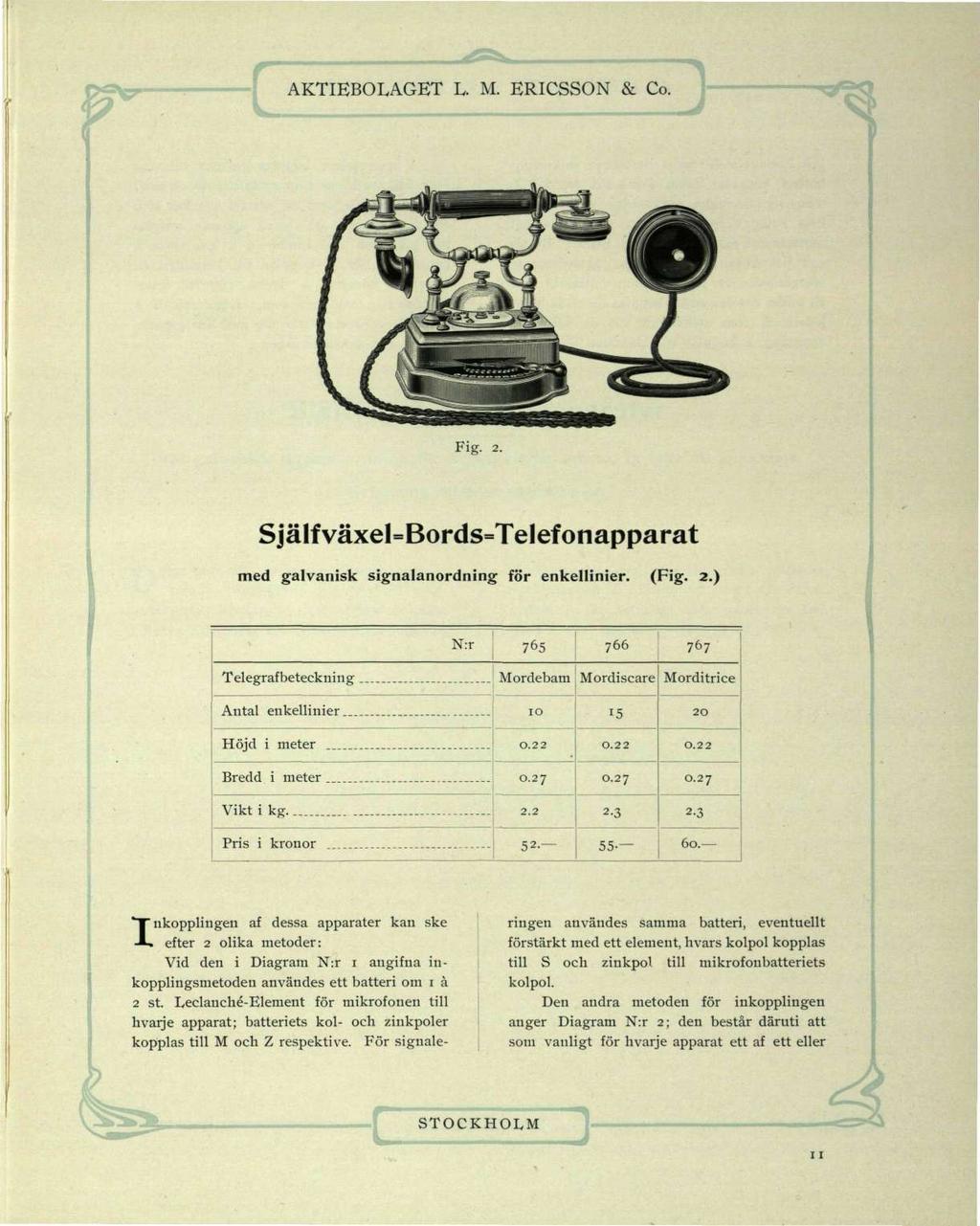

13 Fig. 2. SjälfväxeI=Bords=TeIefonapparat med galvanisk signalanordning för enkellinier. (Fig. 2.) Inkopplingen af dessa apparater kan ske efter 2 olika metoder: Vid den i Diagram N:r 1 angifna inkopplingsmetoden användes ett batteri om 1 å 2 st. Leclauché-Element för mikrofonen till hvarje apparat; batteriets kol- och zinkpoler kopplas till M och Z respektive. För signaleringen användes samma batteri, eventuellt förstärkt med ett element, hvars kolpol kopplas till S och zinkpol till mikrofoubatteriets kolpol. Den andra metoden för inkopplingen anger Diagram N:r 2; den består däruti att som vanligt för hvarje apparat ett af ett eller II

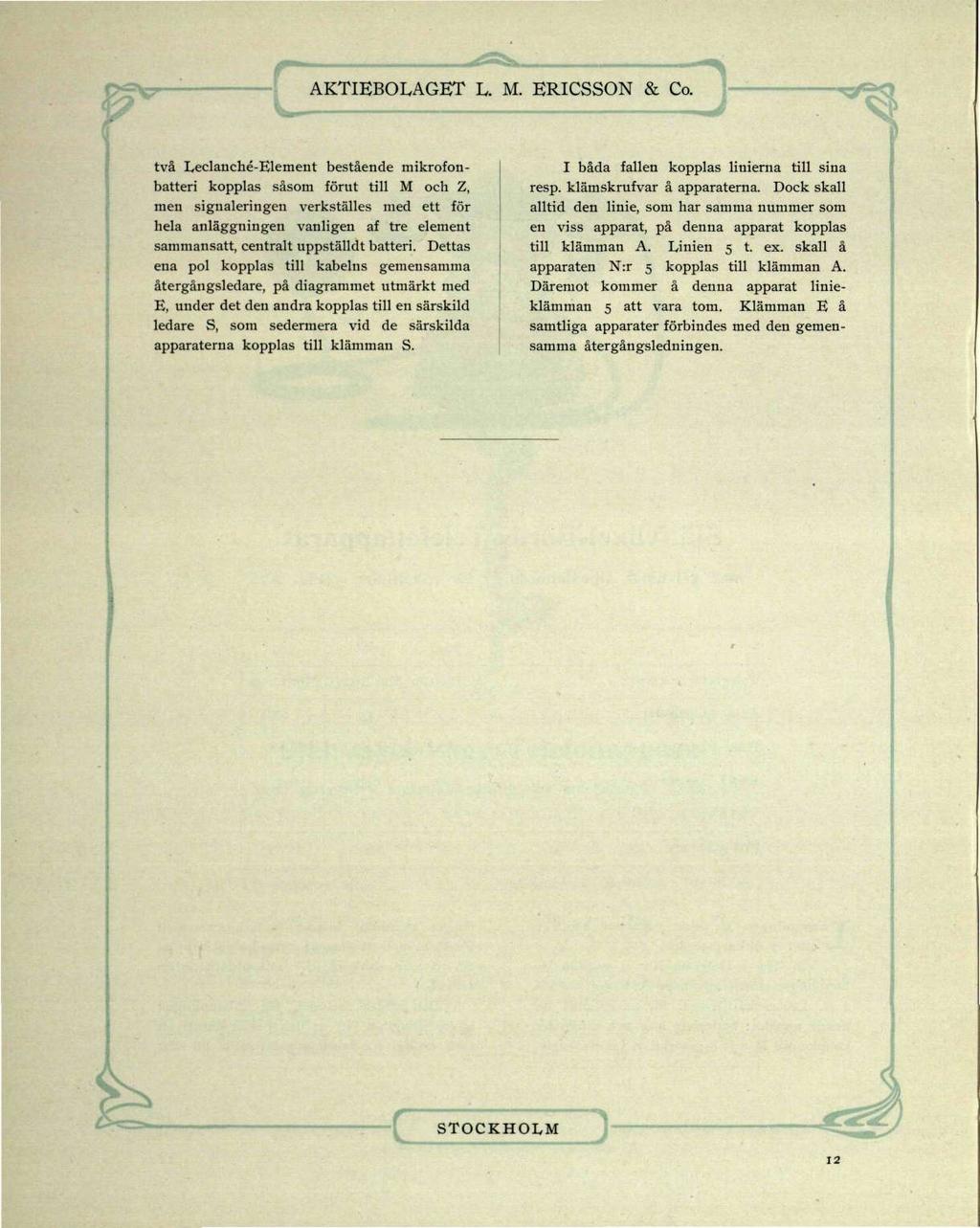

14 två Eeclanché-Element bestående mikrofonbatteri kopplas såsom förut till M och Z, men signaleringen verkställes med ett för hela anläggningen vanligen af tre element sammansatt, centralt uppställdt batteri. Dettas ena pol kopplas till kabelns gemensamma återgångsledare, på diagrammet utmärkt med E, under det den andra kopplas till en särskild ledare S, som sedermera vid de särskilda apparaterna kopplas till klämman S. I båda fallen kopplas linierna till sina resp. klämskrufvar å apparaterna. Dock skall alltid den linie, som har samma nummer som en viss apparat, på denna apparat kopplas till klämman A. Einien 5 t. ex. skall å apparaten N:r 5 kopplas till klämman A. Däremot kommer å denna apparat linieklämman 5 att vara tom. Klämman E å samtliga apparater förbindes med den gemensamma återgångsledningen. 12

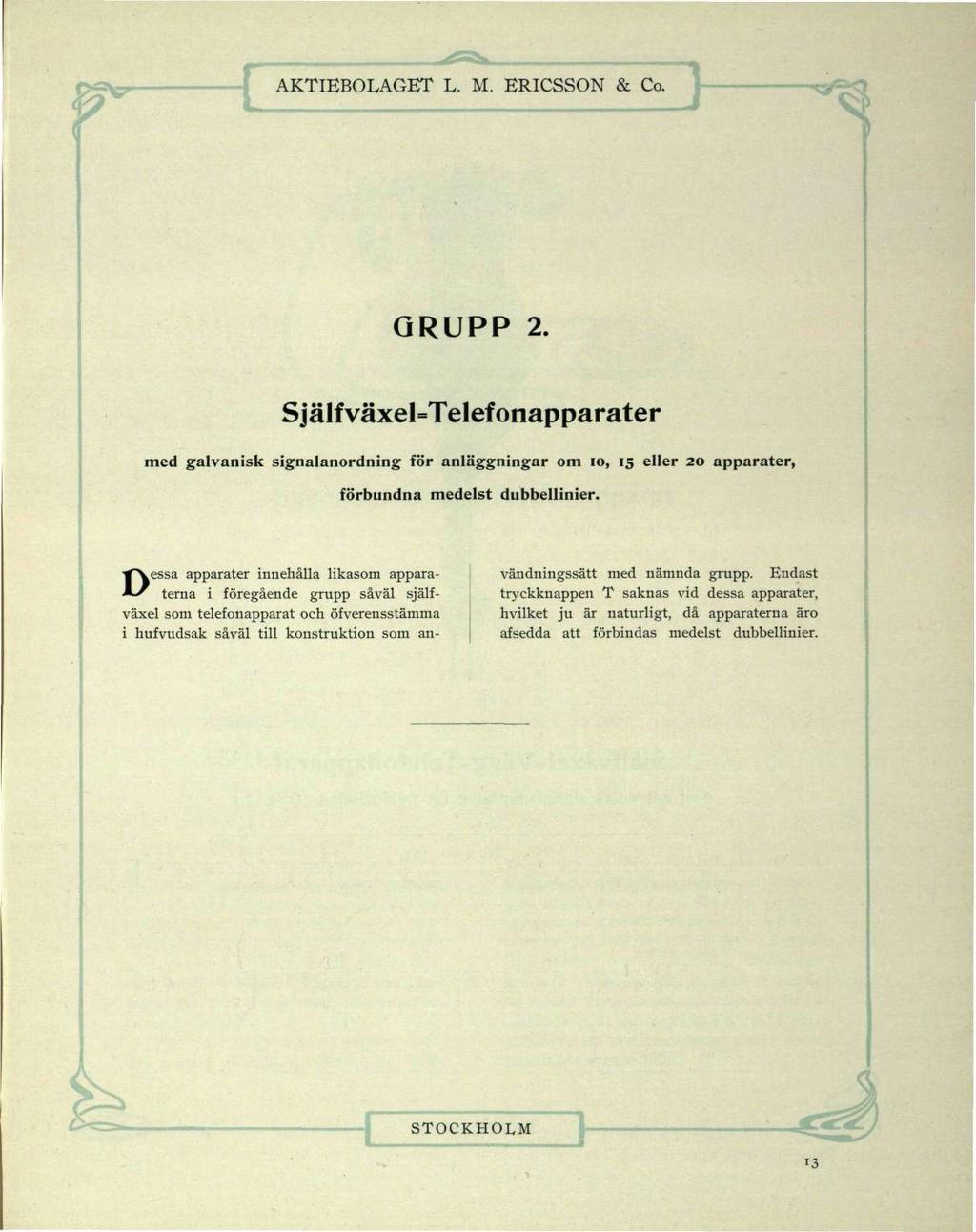

15 GRUPP 2. Själfväxel=Telefonapparater med galvanisk signalanordning för anläggningar om 10, 15 eller 20 apparater, förbundna medelst dubbellinier. Dessa apparater innehålla likasom apparaterna i föregående grupp såväl själfväxel som telefonapparat och öfverensstämma i hufvudsak såväl till konstruktion som användningssätt med nämnda grupp. Endast tryckknappen T saknas vid dessa apparater, hvilket ju är naturligt, då apparaterna äro afsedda att förbindas medelst dubbellinier. 13

16 Fig- 3- SjäIfväxeI=Vägg=Telefonapparat med galvanisk signalanordning för dubbellinier. (Fig. 3.) N:r Telegrafbeteckning Morenula Moretum Morfondre Antal dubbellinier Höjd i meter Bredd i meter., Vikt i kg. _ 1.8 f Pris i kronor o

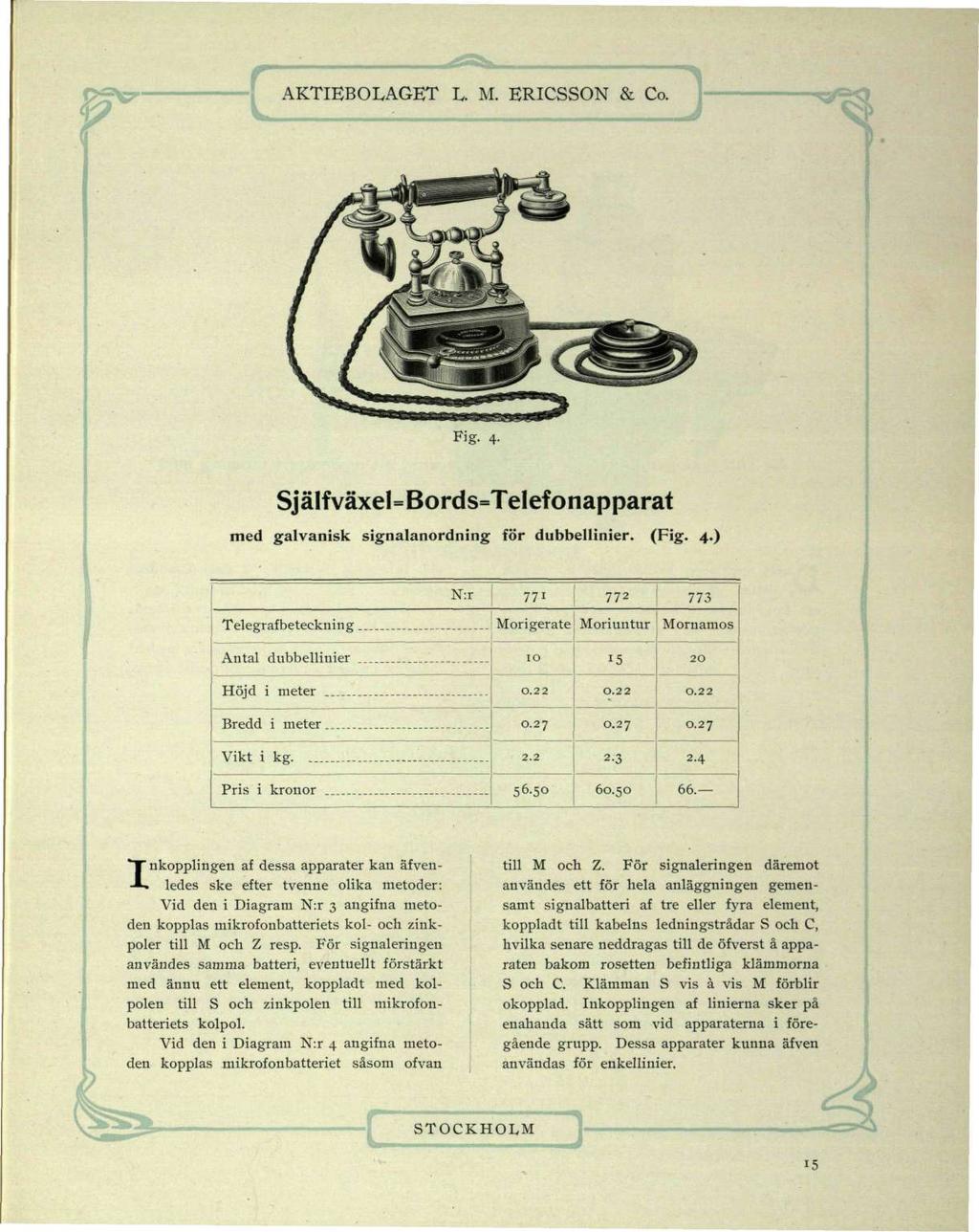

17 Fig. 4. Själfväxel=Bords=Telefonapparat med galvanisk signalanordning för dubbellinier. (Fig. 4.) N:r Telegrafbeteckning. Morigerate Moriuutur Mornamos Antal dubbellinier Höjd i meter _ Bredd i meter _ Vikt i kg. _ Pris i kronor Inkopplingen af dessa apparater kan äfvenledes ske efter tvenne olika metoder: Vid den i Diagram N:r 3 angifna metoden kopplas mikrofonbatteriets kol- och zinkpoler till M och Z resp. För signaleringen användes samma batteri, eventuellt förstärkt med ännu ett element, koppladt med kolpolen till S och zinkpolen till mikrofonbatteriets kolpol. Vid den i Diagram N:r 4 angifna metoden kopplas mikrofonbatteriet såsom ofvan till M och Z. För signaleringen däremot användes ett för hela anläggningen gemensamt signalbatteri af tre eller fyra element, koppladt till kabelns ledningstrådar S och C, hvilka senare neddragas till de öfverst å apparaten bakom rosetten befintliga klämmorna S och C. Klämman S vis å vis M förblir okopplad. Inkopplingen af linierna sker på enahanda sätt som vid apparaterna i föregående grupp. Dessa apparater kunna äfven användas för enkellinier. 15

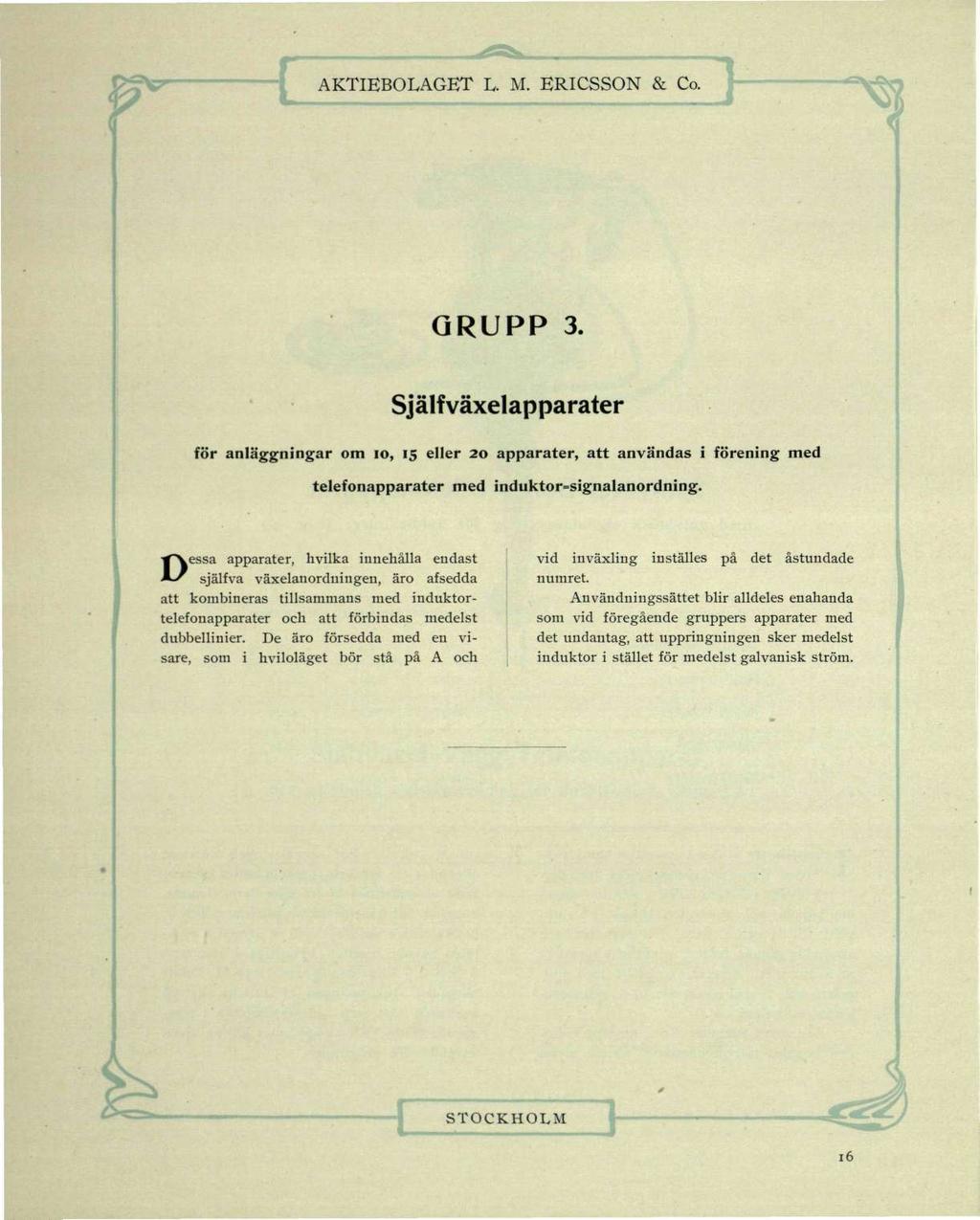

18 GRUPP 3. Själfväxelapparater för anläggningar om 10, 15 eller 20 apparater, att användas i förening med telefonapparater med induktor=signalanordning. Dessa apparater, hvilka innehålla endast själfva växelanorduingen, äro afsedda att kombineras tillsammans med induktortelefonapparater och att förbindas medelst dubbellinier. De äro försedda med en visare, som i hviloläget bör stå på A och vid inväxling inställes på det åstundade numret. Användningssättet blir alldeles enahanda som vid föregående gruppers apparater med det undantag, att uppringningen sker medelst induktor i stället för medelst galvanisk ström. 16

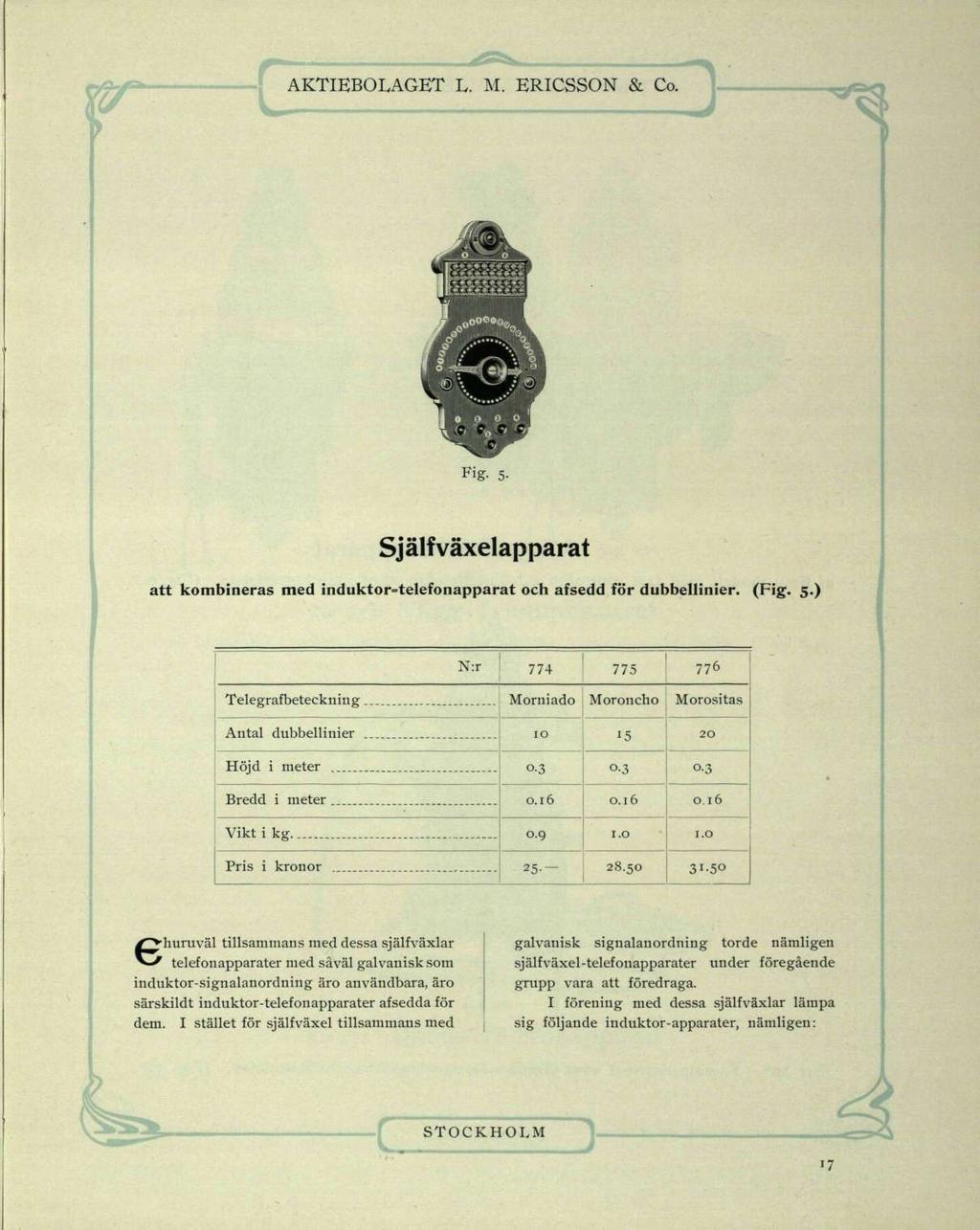

19 Fig- 5- Själfväxelapparat att kombineras med induktor-telefonapparat och afsedd för dubbellinier. (Fig. 5.) N:r Telegrafbeteckning Moruiado Moroncho Morositas Antal dubbellinier _ Höjd i meter.. _.. o-3 o Bredd i meter Vikt i kg Pris i kronor» ehuruväl tillsammans med dessa själfväxlar telefonapparater med såväl galvauisksom induktor-signalanordning äro användbara, äro särskildt induktor-telefonapparater afsedda för dem. I stället för själfväxel tillsammans med galvanisk signalanordning torde nämligen själfväxel-telefonapparater under föregående grupp vara att föredraga. I förening med dessa själfväxlar lämpa sig följande induktor-apparater, nämligen: 17

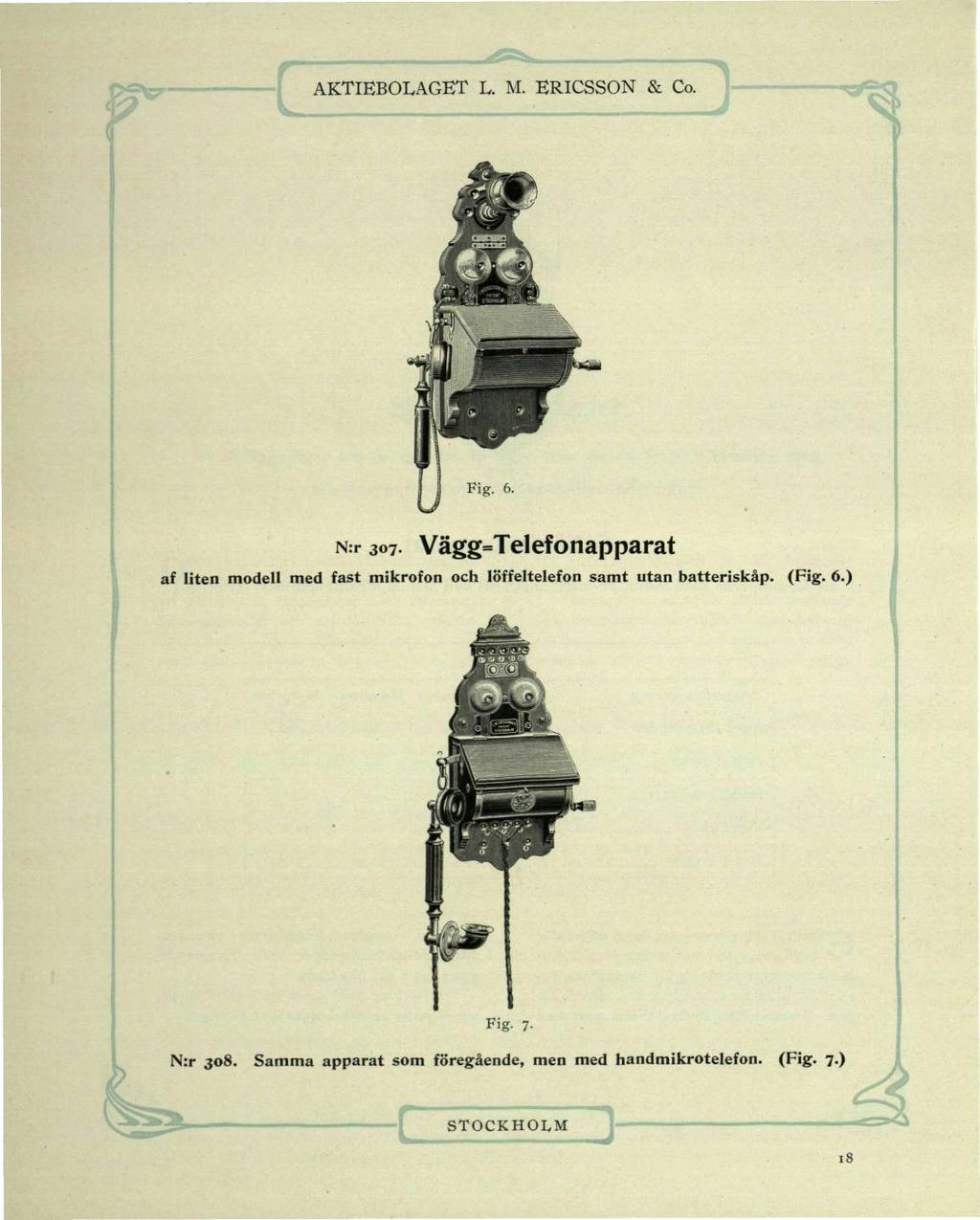

20 Fig. 6. N:r 307. Vägg=Telefonapparat af liten modell med fast mikrofon och löffeltelefon samt utan batteriskåp. (Fig. 6.) Fig- 7- N:r 308. Samma apparat som föregående, men med handmikrotelefon. (Fig. 7.) 18

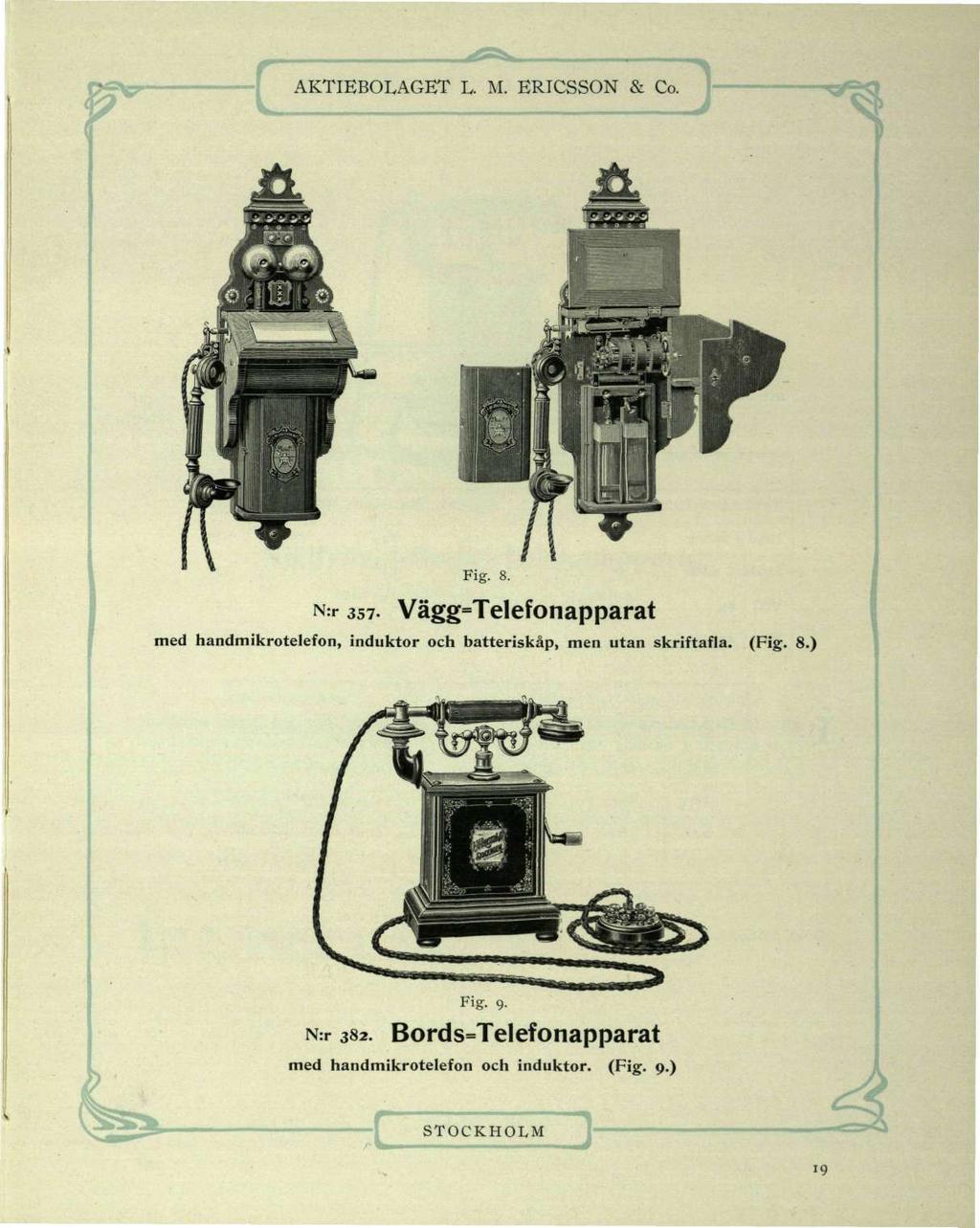

21 Fig. 8. N:r 357. Vägg=Telefonapparat med handmikrotelefon, induktor och batteriskåp, men utan skriftafla. (Fig. 8.) Fig. 9. N:r 382. Bords=TeIefonapparat med handmikrotelefon och induktor. (Fig. 9.) 19

22 I nduktor=telef onapparater att användas tillsammans med SjälfväxeUapparater N:ris 774, 775, 776. N:r Telegrafbeteckning Morrocoy Morsellato Mortadello Mortario Höjd i meter 0.44 o.45 o Bredd i meter Vikt i kg Pris i kronor stället för Själfväxelapparaterna N:ris 774, 775 ocn 776 i förening med Bordstelefonapparater N:r 382 torde omstående bordsapparat med själfväxel vara att föredraga. 20

23 Fig. i o. Själfväxel=Bords=Telefonapparat med handmikrotelefon och induktor. N:r Teleerafbeteckning Morteciuo Morterada Morteruelo Antal dubbellinier IO Höjd i meter 0-33 o Bredd i meter Vikt i kg Pris i kronor. So och för inkoppling af dessa hänvisa vi till Diagram N:r 5. apparater Apparaterna kunua äfven förbindas medelst enkellinier. 21

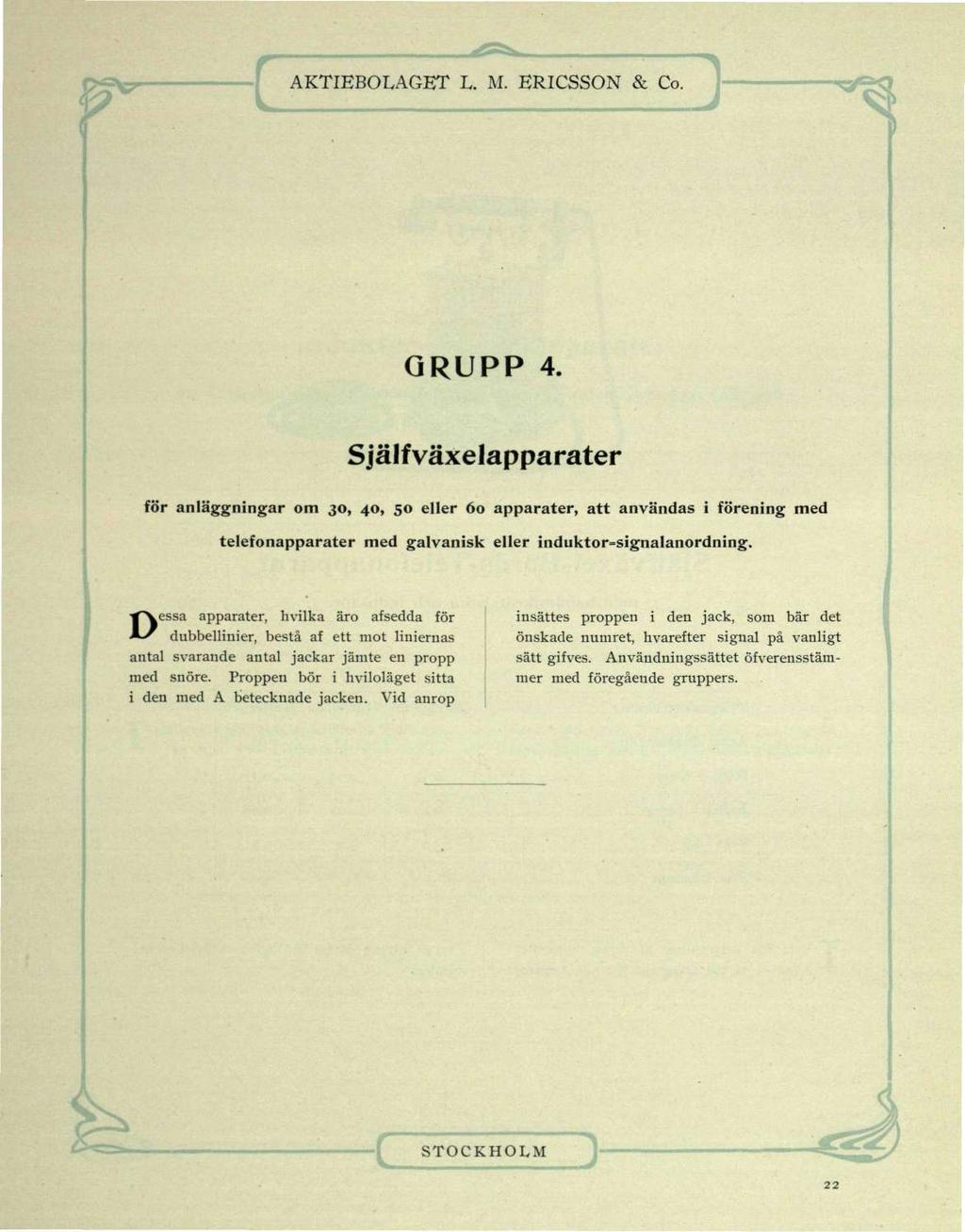

24 GRUPP 4. Själfväxelapparater för anläggningar om 30, 40, 50 eller 60 apparater, att användas i förening med telefonapparater med galvanisk eller induktor=signalanordning. Dessa apparater, hvilka äro afsedda för dubbellinier, bestå af ett mot liniernas antal svarande antal jackar jämte en propp med snöre. Proppen bör i hviloläget sitta i den med A betecknade jacken. Vid anrop insattes proppen i den jack, som bär det önskade numret, hvarefter signal på vanligt sätt gifves. Användningssättet öfverensstämmer med föregående gruppers. 22

25 Fig. II. Själfväxelapparat med jackar och propp med snöre. (Fig. II.) N:r Telegrafbeteckning.. Mortualia Moscadato Moscardino Moscouade Antal dubbellinier _._ Höjd i meter... O O.27 O.30 Bredd i meter O.21 O.21 O.21 O.21 Vikt i kg Pris i kronor f ör användning tillsammans med dessa växlar lämpa sig de förut omnämnda Induktor-Telefonapparaterna N:ris 307, 308, 357 och 382. För galvanisk signalering äro följande apparater lämpliga: 23

26 Fig. 12. Fig- 13- Fig. 14. N:r 407. Galvanisk Väggapparat med handmikrotelefon. (Fig. 12.) N:r 411. Galvanisk Väggapparat med fast mikrofon och handtelefon. (Fig. 13.) N:r 416. Galvanisk Väggapparat med fast mikrofon och loffeltelefon. (Fig. 14.) 24

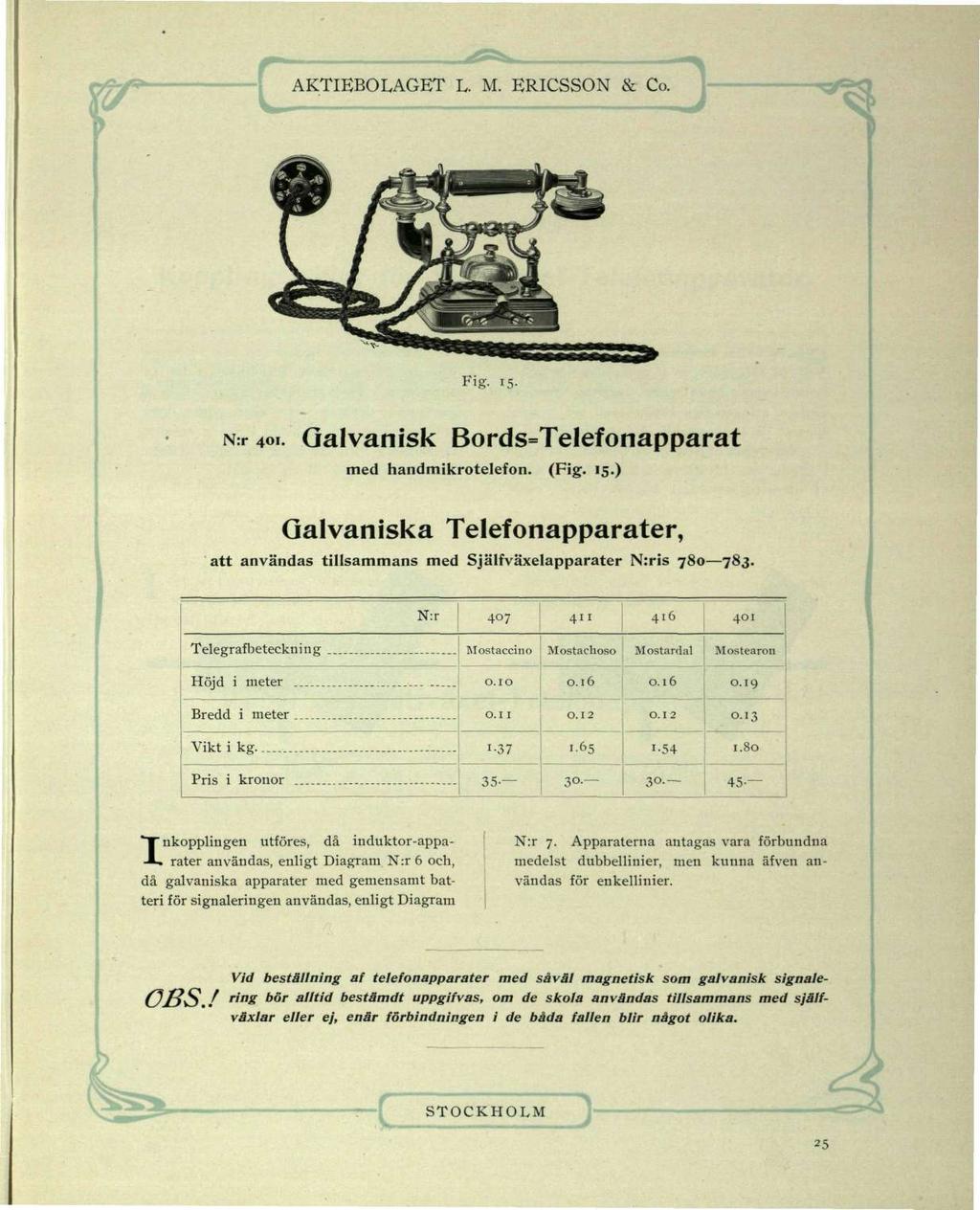

27 Fig- i5- N:r 401. Qalvanisk Bords=Telefonapparat med handmikrotelefon. (Fig. 15.) Galvaniska Telefonapparater, att användas tillsammans med Själfväxelapparater N:ris N:r 407 4» Telegrafbeteckning Mostaccino Mostachoso Mostardal Mostearon Höjd i meter O.IO 0.16 O Bredd i meter.. O.I I 0.12 O.I2 O.13 Vikt i kg. i I.54 I.80 Pris i kronor Inkopplingen utföres, då induktor-apparater användas, enligt Diagram N:r 6 och, då galvaniska apparater med gemensamt batteri för signaleringen användas, enligt Diagram N:r 7. Apparaterna antagas vara förbundna medelst dubbellinier, men kunna äfven användas för enkellinier. C)JBS./ Vid beställning af telefonapparater med såväl magnetisk som galvanisk signalenng bör alltid bestämdt uppgifvas, om de skola användas tillsammans med själfväxlar eller ej, enär förbindningen i de båda fallen blir något olika. 25

28 Såsom af det föregående framgår, måste de vid anläggningar af detta slag förekommande apparaterna sins emellan förenas medelst mångtrådiga kablar, som vid hvarje apparat på ett bestämdt sätt utgrenas. Då denna utgrening är ganska besvärlig i synnerhet vid större anläggningar, hafva vi utarbetat särskilda kopplingsboxar, som synnerligen underlätta inkopplingen. Nedanstående figurer (16 och 17) ange utseendet af en dylik kopplingsbox för 15 enkellinier. Figur 16 anger främre sidan af densamma, hvilken visar den genom hela anläggningen vid taklisten löpande kabelns fastsättning. Fig. 17 anger baksidan, hvilken visar afgreningen till en apparat. Fig. 16. Fig

29 Kopplingsboxar för Själfväxel=Telefonapparater. N:r Telegrafbeteekning Mostelera Mostrabila Mostratore Mostrengo Motacenes Motamus Moterello Motilaron Motivone Motolita Antal enkellinier IO r 5 20 Antal dubbellinier '.. IO Vikt i kg. O.I O.25 O O.5O O.7O I I-50 Pris i kronor I I. 14. I T och för apparaternas förbindande användes * med fördel bomulls- och gummi-isolerad och paraffinerad kabel af 0.7 mm. koppartråd; antalet trådar varierar naturligtvis med anläggningens storlek. Kabel för Själfväxel=Telefonapparater. Kabel 7-trådig 12-tradig I 7-trådig 22-trådig 32-trådig 42-trådig 62-trådig Telegrafbeteckning Motoneria Molrego Motterig Mouillage Mouearrice Mouhuames Mouliniren Pris pr meter i kronor O.28 O.46 O.66 O I

30 För mikrofon- och signalbatterier äro följande element lämpliga: Fig. 18. Fig. 19. Fig. 20. Fig. 21. N:r Stort Leclanché=Element (Fig. 18) erfordrar 120 gr. salmiak. Telegrafbeteckning Hydrology Vikt 1.44 kg. Pris 2.75 kr. N:r 590. Mindre Leclanché=Element (Fig. i 9 ) erfordrar 60 gr. salmiak. Telegrafbeteckning Vikt Pris Hymeneal 0.90 kg. 2. kr. N.r 595- Stort Torr=Element. (Fi g. 10.) Telegrafbeteckning Hypnology Vikt 1.35 kg. Pris 4. kr. N:r S96. Mindre Torr=Element. (Fig.».) Telegrafbeteckning Vikt Pris Hypocaust 1 kg. 3. kr. 28

31 Fig. 22. Fig. 23. N:r 420. Batterilåda, lämplig för 2 element 590 eller 596. (Fig. 22.) Telegrafbeteckuing Vikt Pris Curled 1 kg. 4. kr. N:r 421. Batterilåda, (liknande N:r 422) lämplig för 2 element 585 eller 595. Telegrafbeteckning Curly Vikt 1.2 kg. Pris 4.50 kr. N:r 422. Batteri låda, lämplig för 3 element N:r 585 eller 595. (Fig. 23.) Telegrafbeteckning Mousqueton Vikt 2 kg. Pris 5. kr. N:r 423. Batterilåda, (liknande N:r 422) lämplig för 4 element N:r 585 eller N:r 595. Telegrafbeteckning Moutardier Vikt 2.8 kg. Pris 5.50 kr. 29

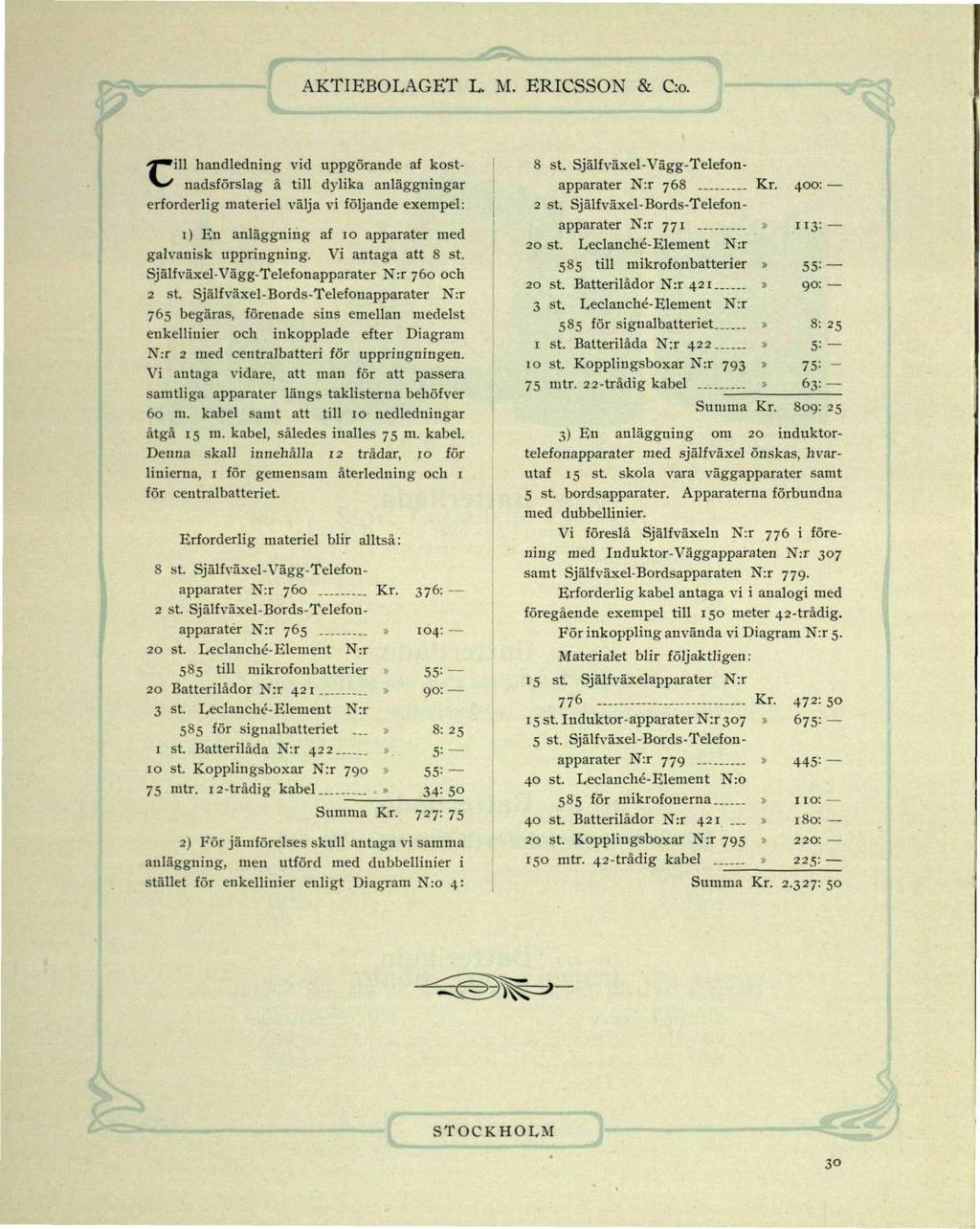

32 Cill handledning vid uppgörande af kostnadsförslag å till dylika anläggningar erforderlig materiel välja vi följande exempel: i) En anläggning af 10 apparater med galvanisk uppringning. Vi antaga att 8 st. Själfväxel-Vägg-Telefonapparater N:r 760 och 2 st. Själfväxel-Bords-Telefonapparater N:r 765 begäras, förenade sins emellan medelst enkellinier och inkopplade efter Diagram N:r 2 med centralbatteri för uppringningen. Vi antaga vidare, att man för att passera samtliga apparater längs taklisterna behöfver 60 m. kabel samt att till 10 uedledningar åtgå 15 m. kabel, således inalles 75 m. kabel. Denna skall innehålla 12 trådar, 10 för linierna, 1 för gemensam återleduing och 1 för centralbatteriet. Erforderlig materiel blir alltså: 8 st. Själfväxel-Vägg-Telefonapparater N:r 760 Kr. 376: 2 st. Själfväxel-Bords-Telefonapparater N:r 765» 104: 20 st. Leclanché-Element N:r 585 till mikrofonbatterier» 55: 20 Batterilådor N:r 421» 90: 3 st. Leclanché-Element N:r 585 för signalbatteriet» 8: 25 1 st. Batterilåda N:r 422» 5: 10 st. Kopplingsboxar N:r 790» 55: 75 mtr. 12-trådig kabel» 34:50 Summa Kr. 727: 75 2) För jämförelses skull antaga vi samma anläggning, men utförd med dubbellinier i stället för enkellinier enligt Diagram N:o 4: 8 st. Själfväxel-Vägg-Telefonapparater N:r 768 Kr. 2 st. Själfväxel-Bords-Telefonapparater N:r 771» 20 st. Leclanché-Element N:r 585 till mikrofonbatterier» 20 st. Batterilådor N:r 421» 3 st. Leclanché-Element N:r 585 för signalbatteriet» 1 st. Batterilåda N:r 422» 10 st. Kopplingsboxar N:r 793» 75 mtr. 22-trådig kabel» 400: 113: 55: 90: Summa Kr. 809: 25 3) En anläggning om 20 induktortelefonapparater med själfväxel önskas, hvarutaf 15 st. skola vara väggapparater samt 5 st. bordsapparater. Apparaterna förbundna med dubbellinier. Vi föreslå Själfväxeln N:r 776 i förening med Induktor-Väggapparaten N:r 307 samt Själfväxel-Bordsapparaten N:r 779. Erforderlig kabel antaga vi i analogi med föregående exempel till 150 meter 42-trådig. För inkoppling använda vi Diagram N:r 5. Materialet blir följaktligen: 8: st. Själfväxelapparater N:r 776 Kr. 472: st Induktor-apparaterN:r 307» 675: 5 st. Själfväxel-Bords-Telefonapparater N:r 779» 445: 40 st. Leclanché-Element N:o 585 för mikrofonerna» 110: 40 st. Batterilådor N:r 421.._» 180: 20 st. Kopplingsboxar N:r 795» 220: 150 mtr. 42-trådig kabel» 225: Summa Kr : 50 -^ 3f^=*- 30

33 3i

34 DIAGRAM NU. 32

35 DIAGRAM N!3. 33

36 DIAGRAM N!4. 34

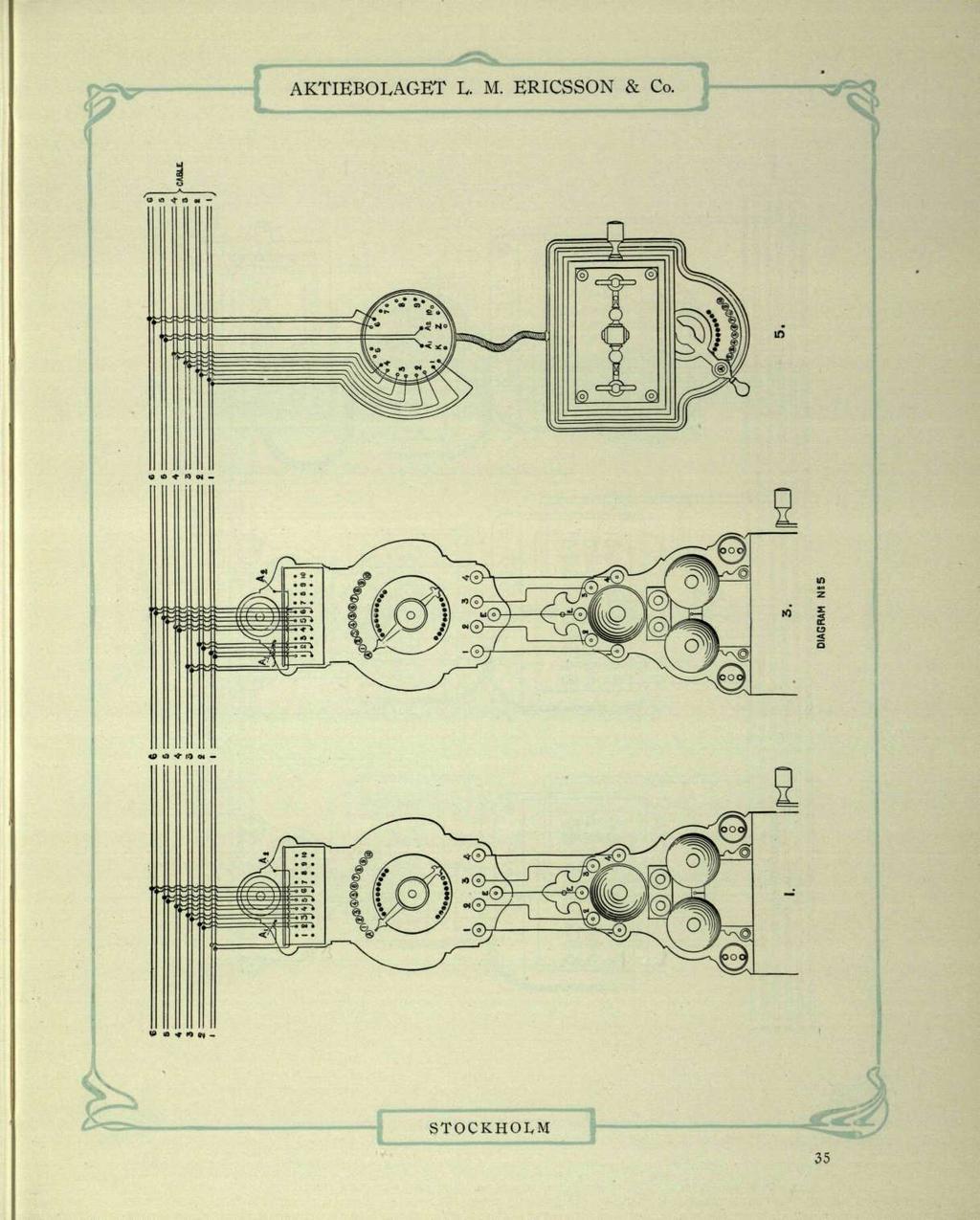

37 DIAGRAM N!5 35

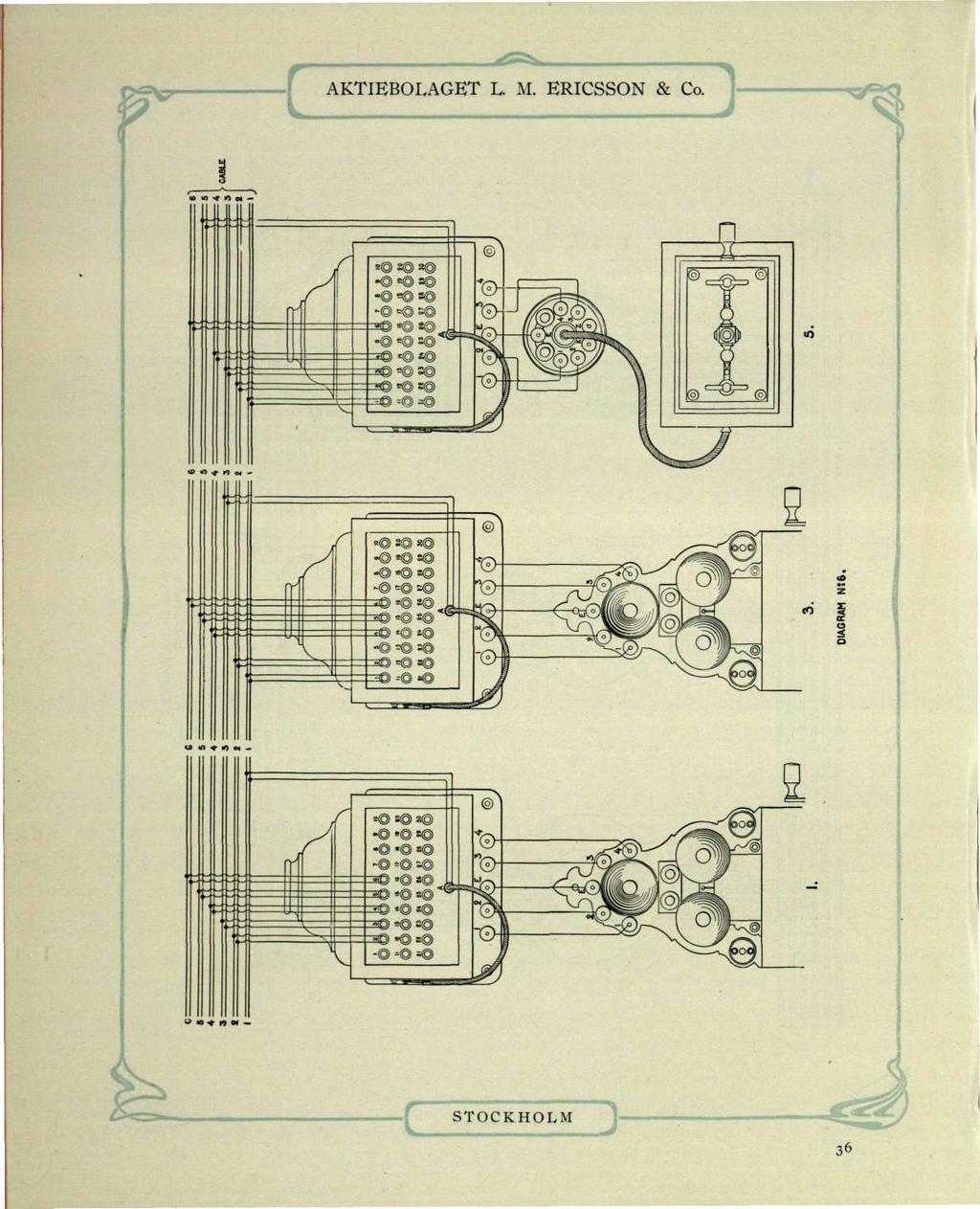

38 DIAGRAM Ni6. 36

39 DIAGRAM N!7. 37
