1 MH SE Bruksanvisning MH jordvärmepump Läs noga igenom denna tekniska handledning innan montering, injustering eller service av anläggning!

2 2 (27) MH SE

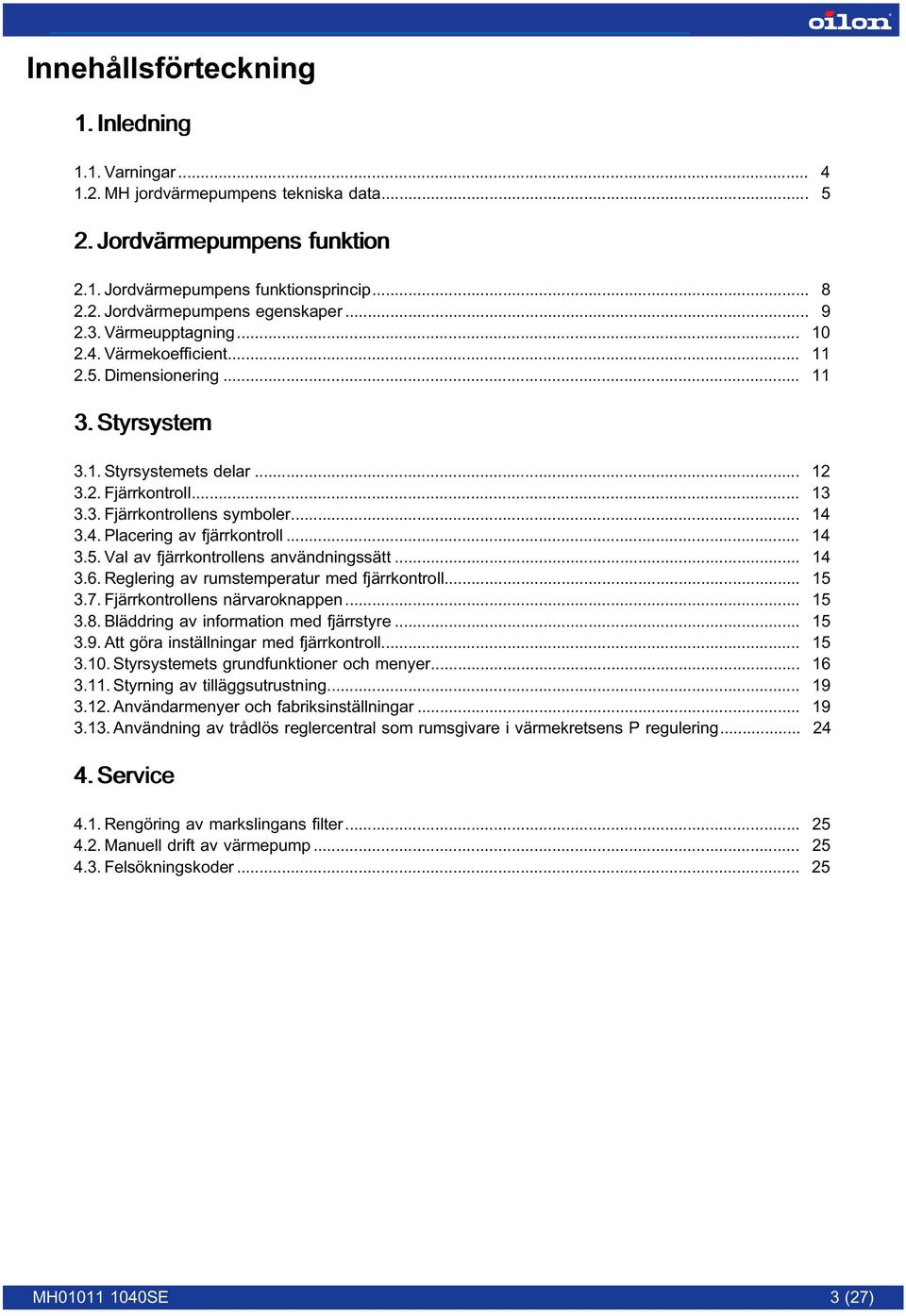

3 Innehållsförteckning 1. Inledning 1.1. Varningar MH jordvärmepumpens tekniska data Jordvärmepumpens funktion 2.1. Jordvärmepumpens funktionsprincip Jordvärmepumpens egenskaper Värmeupptagning Värmekoefficient Dimensionering Styrsystem 3.1. Styrsystemets delar Fjärrkontroll Fjärrkontrollens symboler Placering av fjärrkontroll Val av fjärrkontrollens användningssätt Reglering av rumstemperatur med fjärrkontroll Fjärrkontrollens närvaroknappen Bläddring av information med fjärrstyre Att göra inställningar med fjärrkontroll Styrsystemets grundfunktioner och menyer Styrning av tilläggsutrustning Användarmenyer och fabriksinställningar Användning av trådlös reglercentral som rumsgivare i värmekretsens P regulering Service 4.1. Rengöring av markslingans filter Manuell drift av värmepump Felsökningskoder MH SE 3 (27)

4

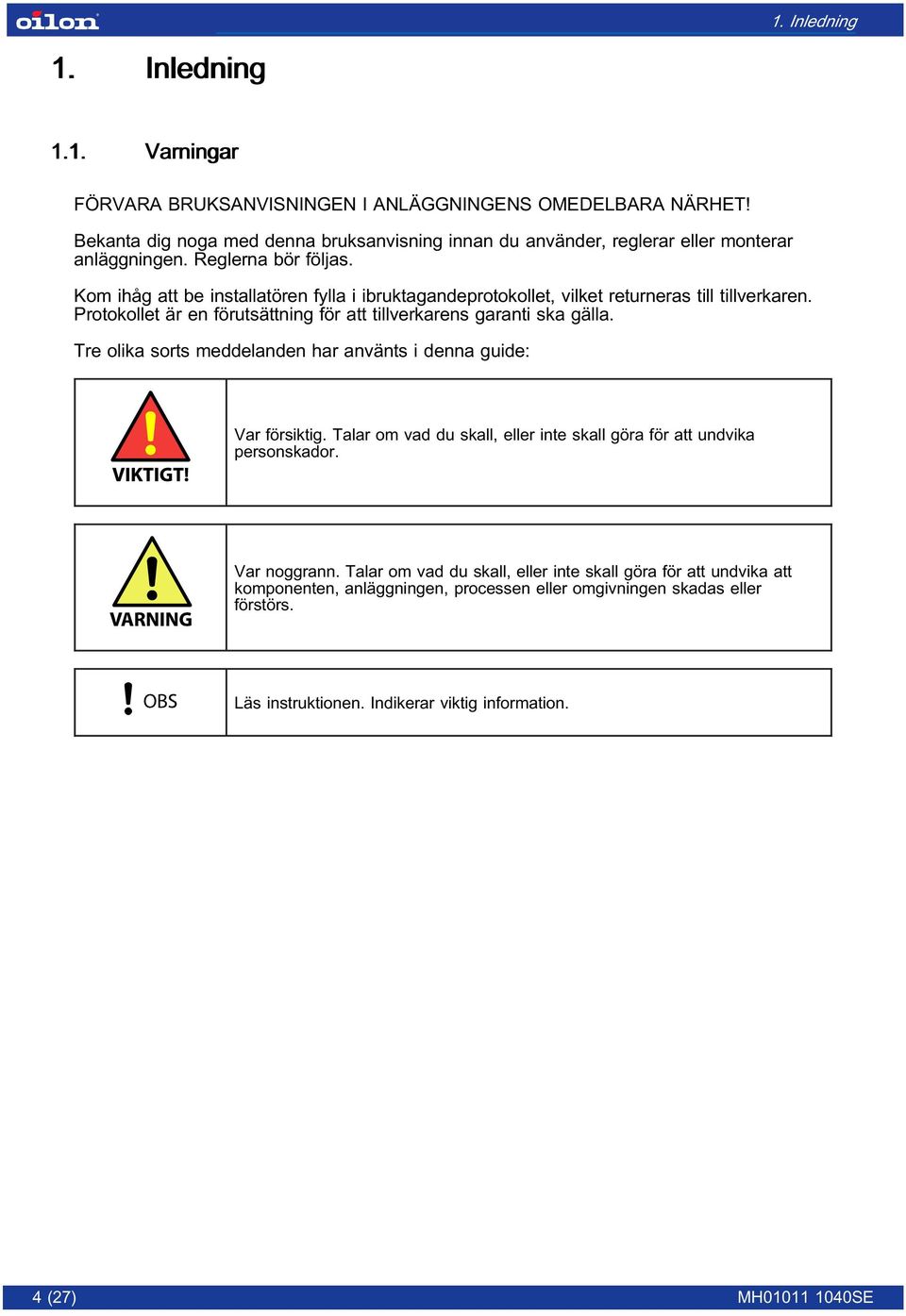

5 1. Inledning 1. Inledning 1.1. Varningar FÖRVARA BRUKSANVISNINGEN I ANLÄGGNINGENS OMEDELBARA NÄRHET! Bekanta dig noga med denna bruksanvisning innan du använder, reglerar eller monterar anläggningen. Reglerna bör följas. Kom ihåg att be installatören fylla i ibruktagandeprotokollet, vilket returneras till tillverkaren. Protokollet är en förutsättning för att tillverkarens garanti ska gälla. Tre olika sorts meddelanden har använts i denna guide: Var försiktig. Talar om vad du skall, eller inte skall göra för att undvika personskador. Var noggrann. Talar om vad du skall, eller inte skall göra för att undvika att komponenten, anläggningen, processen eller omgivningen skadas eller förstörs. Läs instruktionen. Indikerar viktig information. 4 (27) MH SE

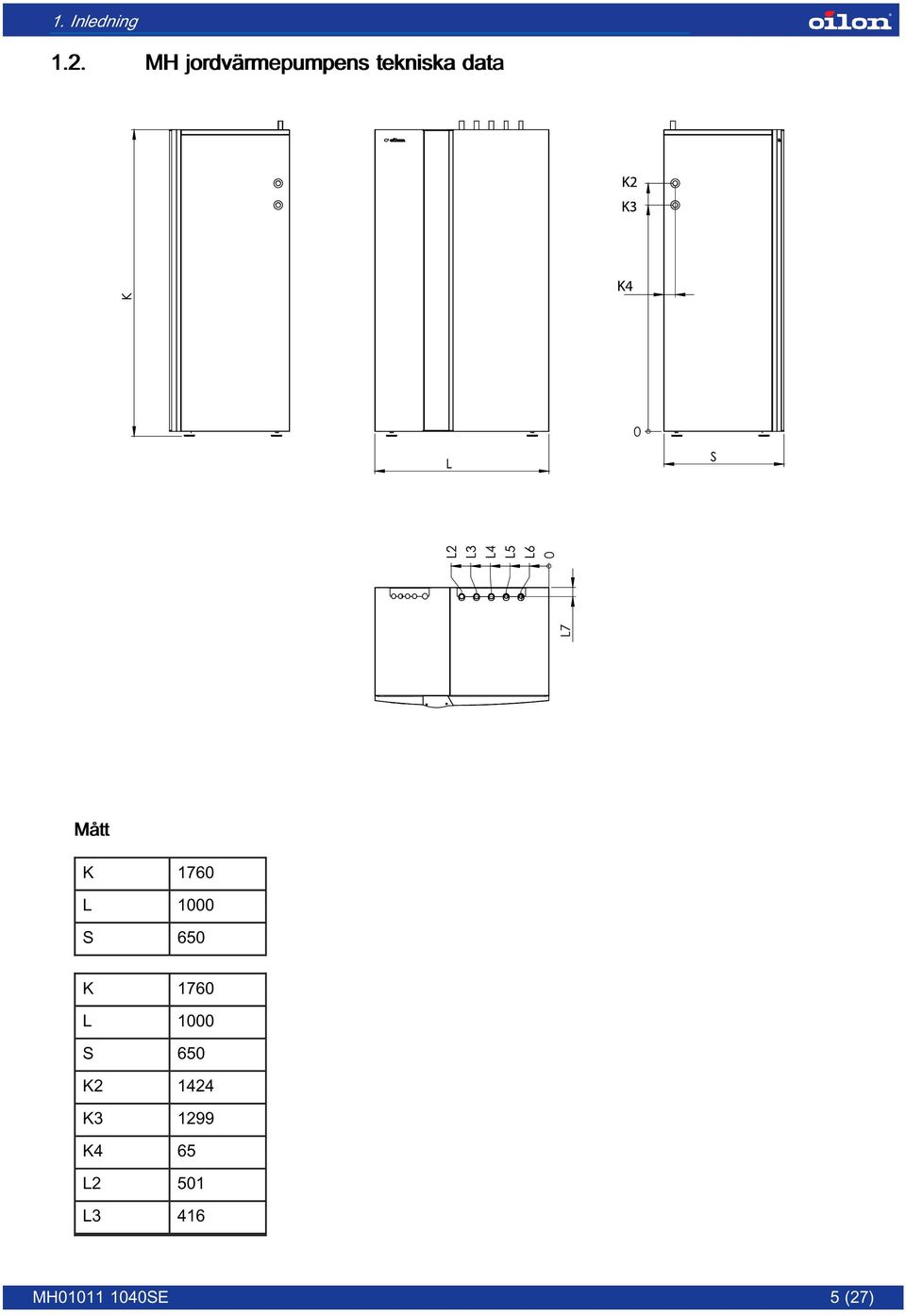

6 1. Inledning 1.2. MH jordvärmepumpens tekniska data Mått K 1760 L 1000 S 650 K 1760 L 1000 S 650 K K K4 65 L2 501 L3 416 MH SE 5 (27)

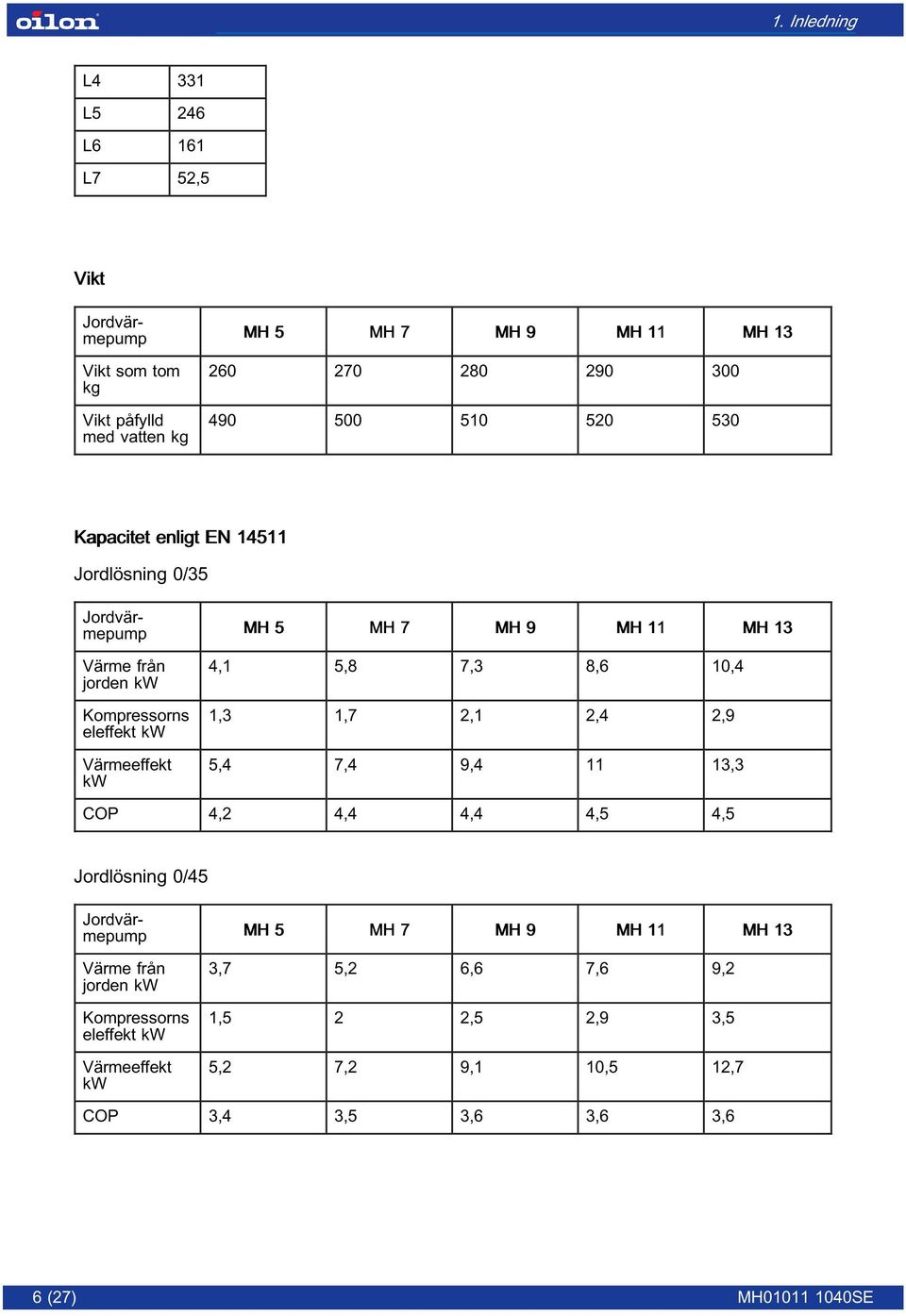

7 1. Inledning L4 331 L5 246 L6 161 L7 52,5 Vikt Jordvärmepump MH 5 MH 7 MH 9 MH 11 MH 13 Vikt som tom kg Vikt påfylld med vatten kg Kapacitet enligt EN Jordlösning 0/35 Jordvärmepump MH 5 MH 7 MH 9 MH 11 MH 13 Värme från jorden kw Kompressorns eleffekt kw Värmeeffekt kw 4,1 5,8 7,3 8,6 10,4 1,3 1,7 2,1 2,4 2,9 5,4 7,4 9, ,3 COP 4,2 4,4 4,4 4,5 4,5 Jordlösning 0/45 Jordvärmepump MH 5 MH 7 MH 9 MH 11 MH 13 Värme från jorden kw Kompressorns eleffekt kw Värmeeffekt kw 3,7 5,2 6,6 7,6 9,2 1,5 2 2,5 2,9 3,5 5,2 7,2 9,1 10,5 12,7 COP 3,4 3,5 3,6 3,6 3,6 6 (27) MH SE

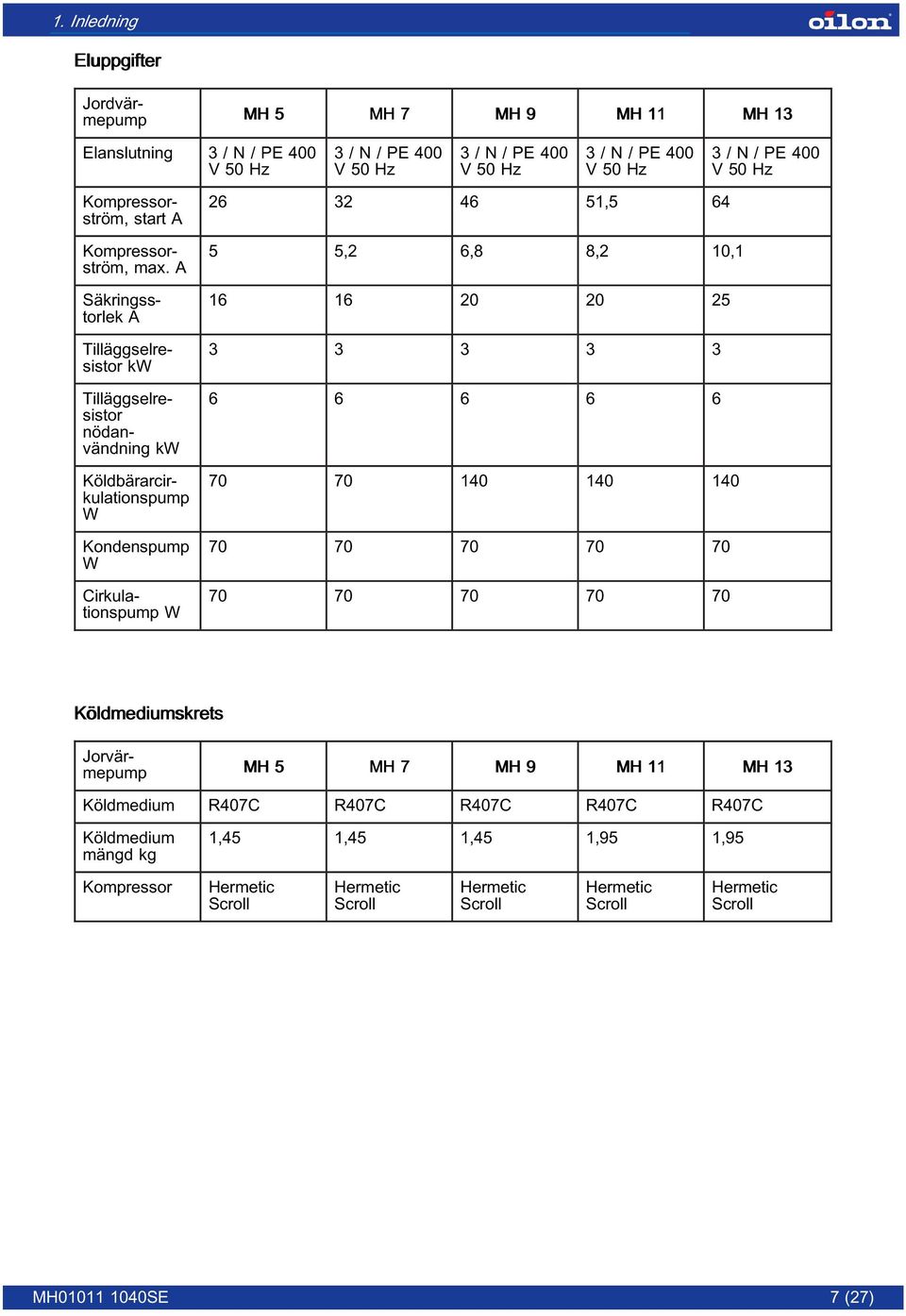

8 1. Inledning Eluppgifter Jordvärmepump MH 5 MH 7 MH 9 MH 11 MH 13 Elanslutning 3 / N / PE 400 V 50 Hz 3 / N / PE 400 V 50 Hz 3 / N / PE 400 V 50 Hz 3 / N / PE 400 V 50 Hz 3 / N / PE 400 V 50 Hz Kompressorström, start A Kompressorström, max. A Säkringsstorlek A Tilläggselresistor kw Tilläggselresistor nödanvändning kw Köldbärarcirkulationspump W Kondenspump W Cirkulationspump W , ,2 6,8 8,2 10, Köldmediumskrets Jorvärmepump MH 5 MH 7 MH 9 MH 11 MH 13 Köldmedium R407C R407C R407C R407C R407C Köldmedium mängd kg 1,45 1,45 1,45 1,95 1,95 Kompressor Hermetic Scroll Hermetic Scroll Hermetic Scroll Hermetic Scroll Hermetic Scroll MH SE 7 (27)

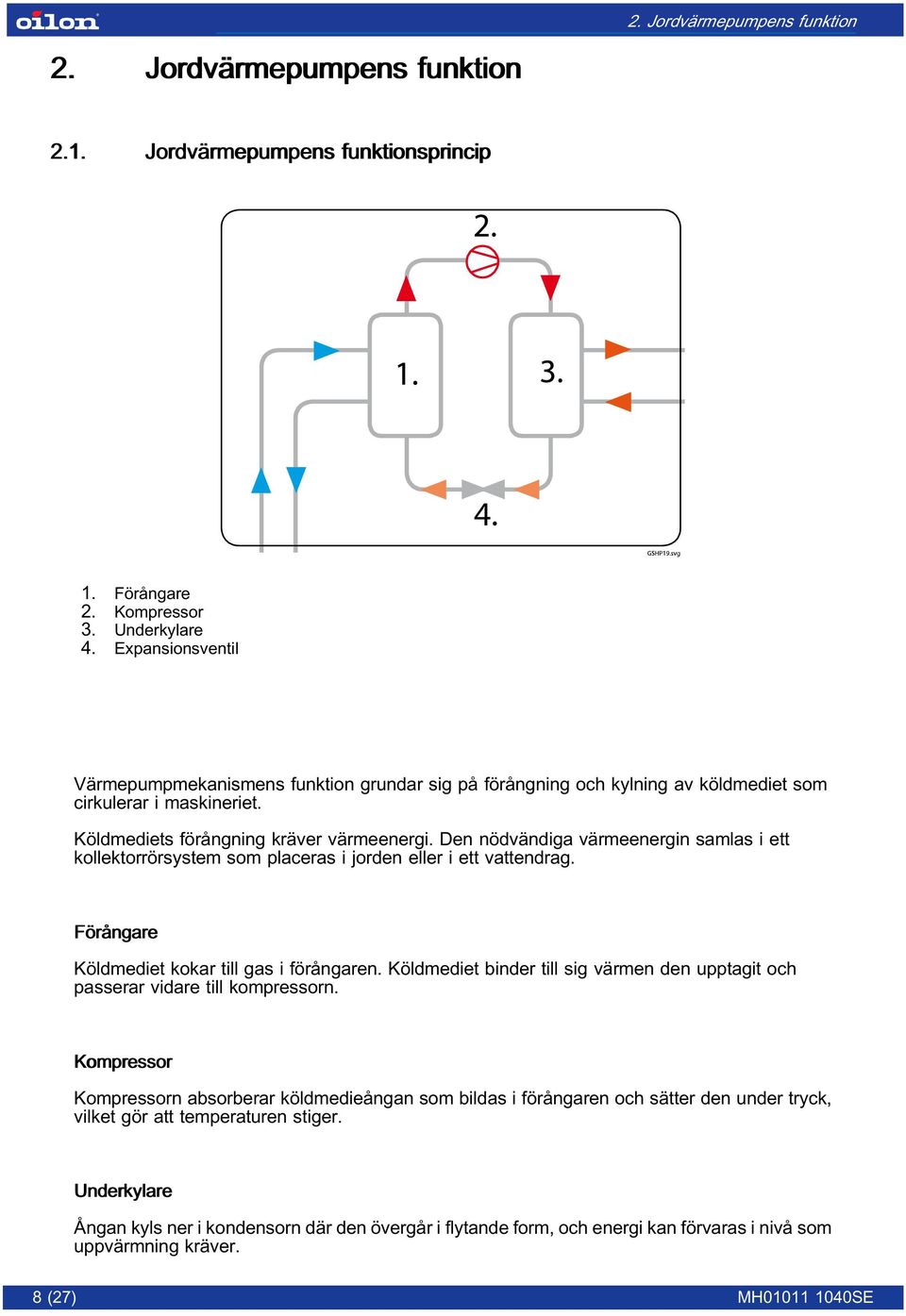

9 2. Jordvärmepumpens funktion 2. Jordvärmepumpens funktion 2.1. Jordvärmepumpens funktionsprincip 1. Förångare 2. Kompressor 3. Underkylare 4. Expansionsventil Värmepumpmekanismens funktion grundar sig på förångning och kylning av köldmediet som cirkulerar i maskineriet. Köldmediets förångning kräver värmeenergi. Den nödvändiga värmeenergin samlas i ett kollektorrörsystem som placeras i jorden eller i ett vattendrag. Förångare Köldmediet kokar till gas i förångaren. Köldmediet binder till sig värmen den upptagit och passerar vidare till kompressorn. Kompressor Kompressorn absorberar köldmedieångan som bildas i förångaren och sätter den under tryck, vilket gör att temperaturen stiger. Underkylare Ångan kyls ner i kondensorn där den övergår i flytande form, och energi kan förvaras i nivå som uppvärmning kräver. 8 (27) MH SE

10 2. Jordvärmepumpens funktion Expansionsventil Expansionsventil doserar köldmedieflödet från det höga underkylartrycket till det låga sugtrycket i förångaren. En del av köldmedieångan förångar och avkylar hela strömet till ett nivån i vilken energi från jorden kan anhållas. När det flytande köldmediet passerar till förångaren, förångar det igen och återvänder till kompressoren och underkylaren Jordvärmepumpens egenskaper 1. Förångare 2. Kondensator * Inne i värmepumpen ** Tilläggsutrustning B1 Värmekretsen 1 framledningsgivare E9 Undertryckskopplare B3 Tappvattengivare E10 Övertryckskopplare B4 Varmvattenberedarens nedre givare K1 Kompressor B9 Utegivare K25 Elresistor B21 Värmepumpens framledningsgivare Q2 Kondenspump B31 Tappvattengivare 2 Q3 Växelventil B71 Givare värmepumpens retur Q8 Rörkretsens cirkulationspump B81 Hetgasgivare Q9 Pumpen värmekrets 1 B91 Rörkretsens givare, retur Q20 Cirkulationspump värmekrets P B92 Rörkretsens givare, ut RG Inne givare/fjärrstyre MH SE 9 (27)

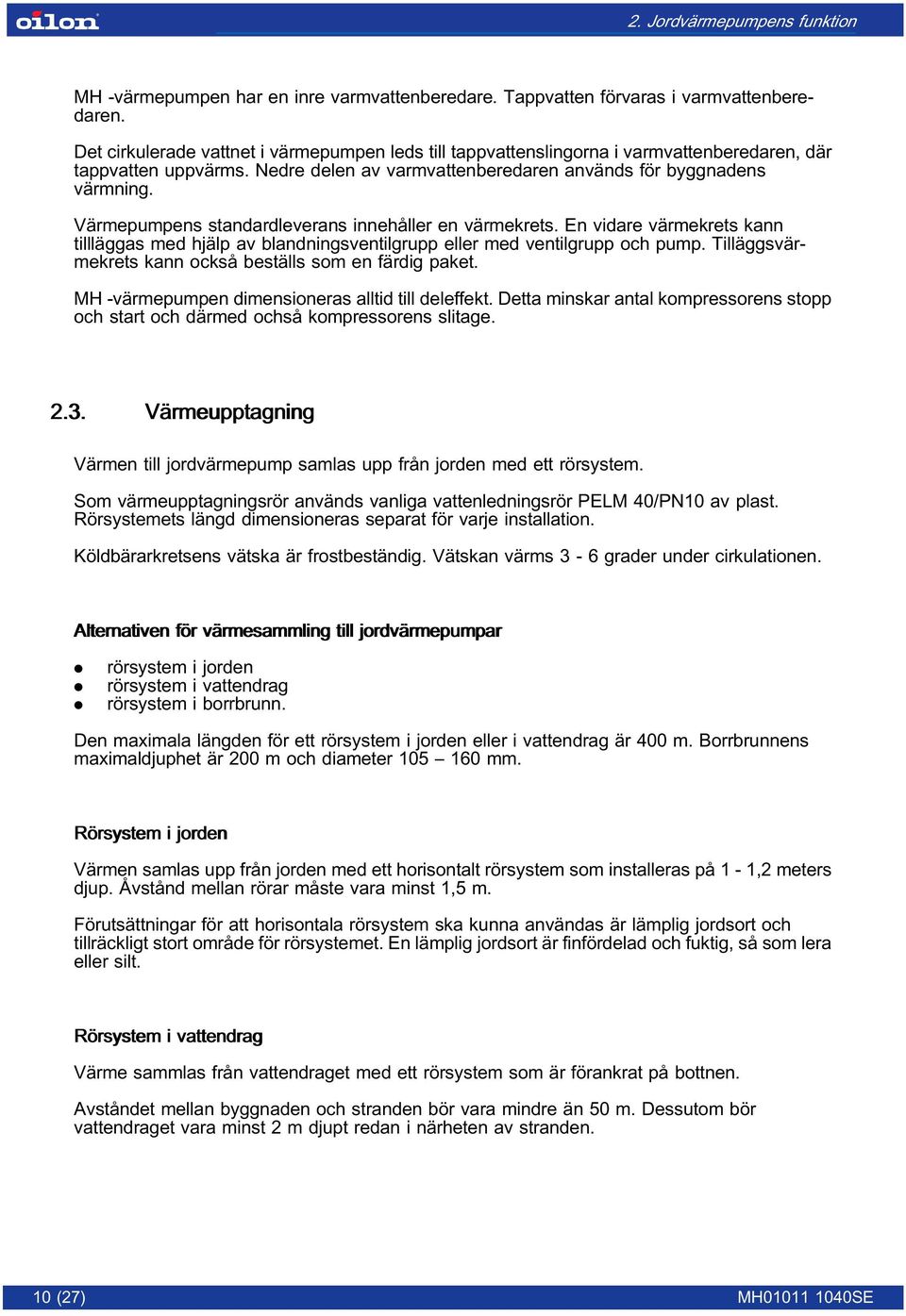

11 2. Jordvärmepumpens funktion MH -värmepumpen har en inre varmvattenberedare. Tappvatten förvaras i varmvattenberedaren. Det cirkulerade vattnet i värmepumpen leds till tappvattenslingorna i varmvattenberedaren, där tappvatten uppvärms. Nedre delen av varmvattenberedaren används för byggnadens värmning. Värmepumpens standardleverans innehåller en värmekrets. En vidare värmekrets kann tillläggas med hjälp av blandningsventilgrupp eller med ventilgrupp och pump. Tilläggsvärmekrets kann också beställs som en färdig paket. MH -värmepumpen dimensioneras alltid till deleffekt. Detta minskar antal kompressorens stopp och start och därmed ochså kompressorens slitage Värmeupptagning Värmen till jordvärmepump samlas upp från jorden med ett rörsystem. Som värmeupptagningsrör används vanliga vattenledningsrör PELM 40/PN10 av plast. Rörsystemets längd dimensioneras separat för varje installation. Köldbärarkretsens vätska är frostbeständig. Vätskan värms 3-6 grader under cirkulationen. Alternativen för värmesammling till jordvärmepumpar. rörsystem i jorden. rörsystem i vattendrag. rörsystem i borrbrunn. Den maximala längden för ett rörsystem i jorden eller i vattendrag är 400 m. Borrbrunnens maximaldjuphet är 200 m och diameter mm. Rörsystem i jorden Värmen samlas upp från jorden med ett horisontalt rörsystem som installeras på 1-1,2 meters djup. Åvstånd mellan rörar måste vara minst 1,5 m. Förutsättningar för att horisontala rörsystem ska kunna användas är lämplig jordsort och tillräckligt stort område för rörsystemet. En lämplig jordsort är finfördelad och fuktig, så som lera eller silt. Rörsystem i vattendrag Värme sammlas från vattendraget med ett rörsystem som är förankrat på bottnen. Avståndet mellan byggnaden och stranden bör vara mindre än 50 m. Dessutom bör vattendraget vara minst 2 m djupt redan i närheten av stranden. 10 (27) MH SE

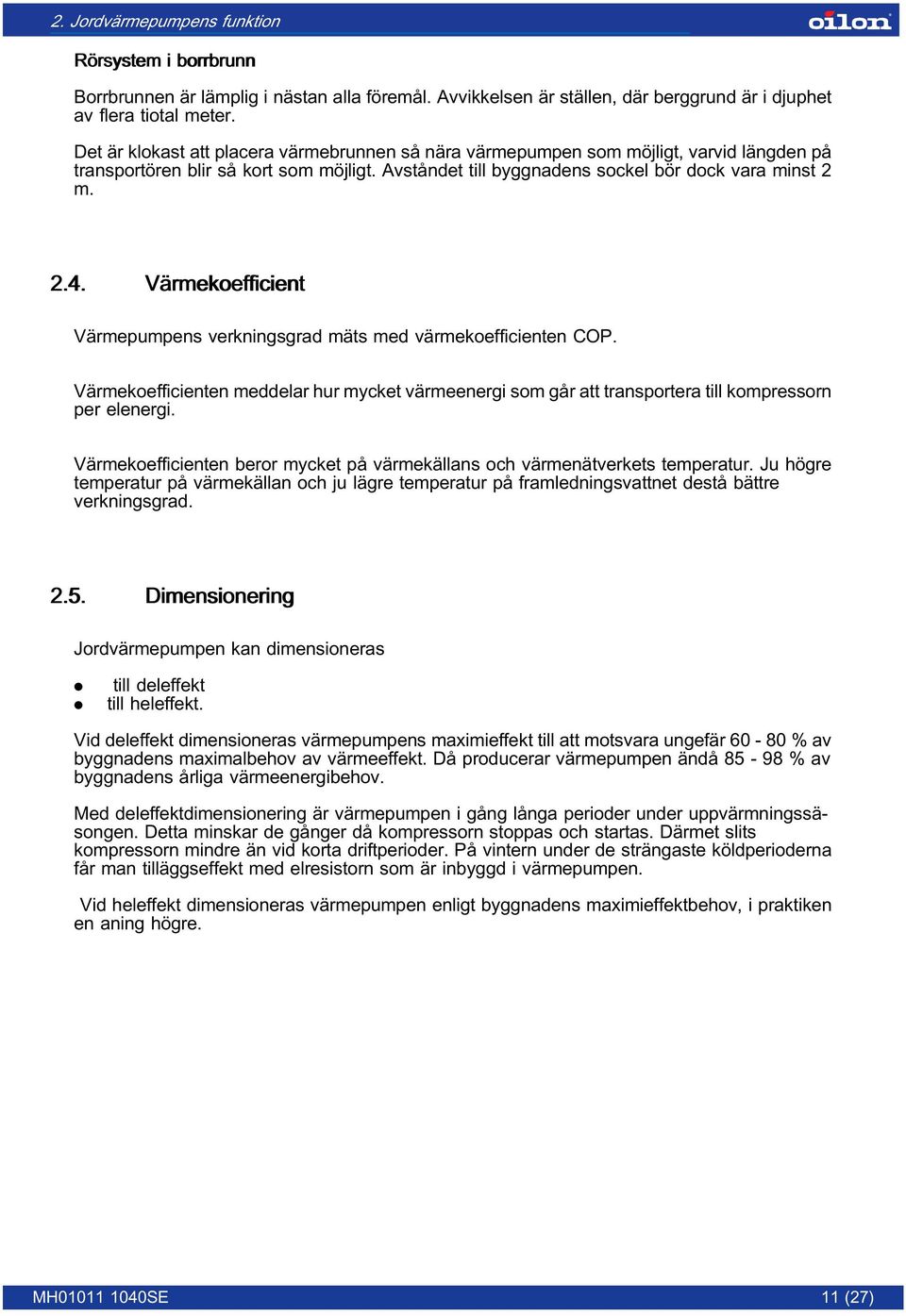

12 2. Jordvärmepumpens funktion Rörsystem i borrbrunn Borrbrunnen är lämplig i nästan alla föremål. Avvikkelsen är ställen, där berggrund är i djuphet av flera tiotal meter. Det är klokast att placera värmebrunnen så nära värmepumpen som möjligt, varvid längden på transportören blir så kort som möjligt. Avståndet till byggnadens sockel bör dock vara minst 2 m Värmekoefficient Värmepumpens verkningsgrad mäts med värmekoefficienten COP. Värmekoefficienten meddelar hur mycket värmeenergi som går att transportera till kompressorn per elenergi. Värmekoefficienten beror mycket på värmekällans och värmenätverkets temperatur. Ju högre temperatur på värmekällan och ju lägre temperatur på framledningsvattnet destå bättre verkningsgrad Dimensionering Jordvärmepumpen kan dimensioneras. till deleffekt. till heleffekt. Vid deleffekt dimensioneras värmepumpens maximieffekt till att motsvara ungefär % av byggnadens maximalbehov av värmeeffekt. Då producerar värmepumpen ändå % av byggnadens årliga värmeenergibehov. Med deleffektdimensionering är värmepumpen i gång långa perioder under uppvärmningssäsongen. Detta minskar de gånger då kompressorn stoppas och startas. Därmet slits kompressorn mindre än vid korta driftperioder. På vintern under de strängaste köldperioderna får man tilläggseffekt med elresistorn som är inbyggd i värmepumpen. Vid heleffekt dimensioneras värmepumpen enligt byggnadens maximieffektbehov, i praktiken en aning högre. MH SE 11 (27)

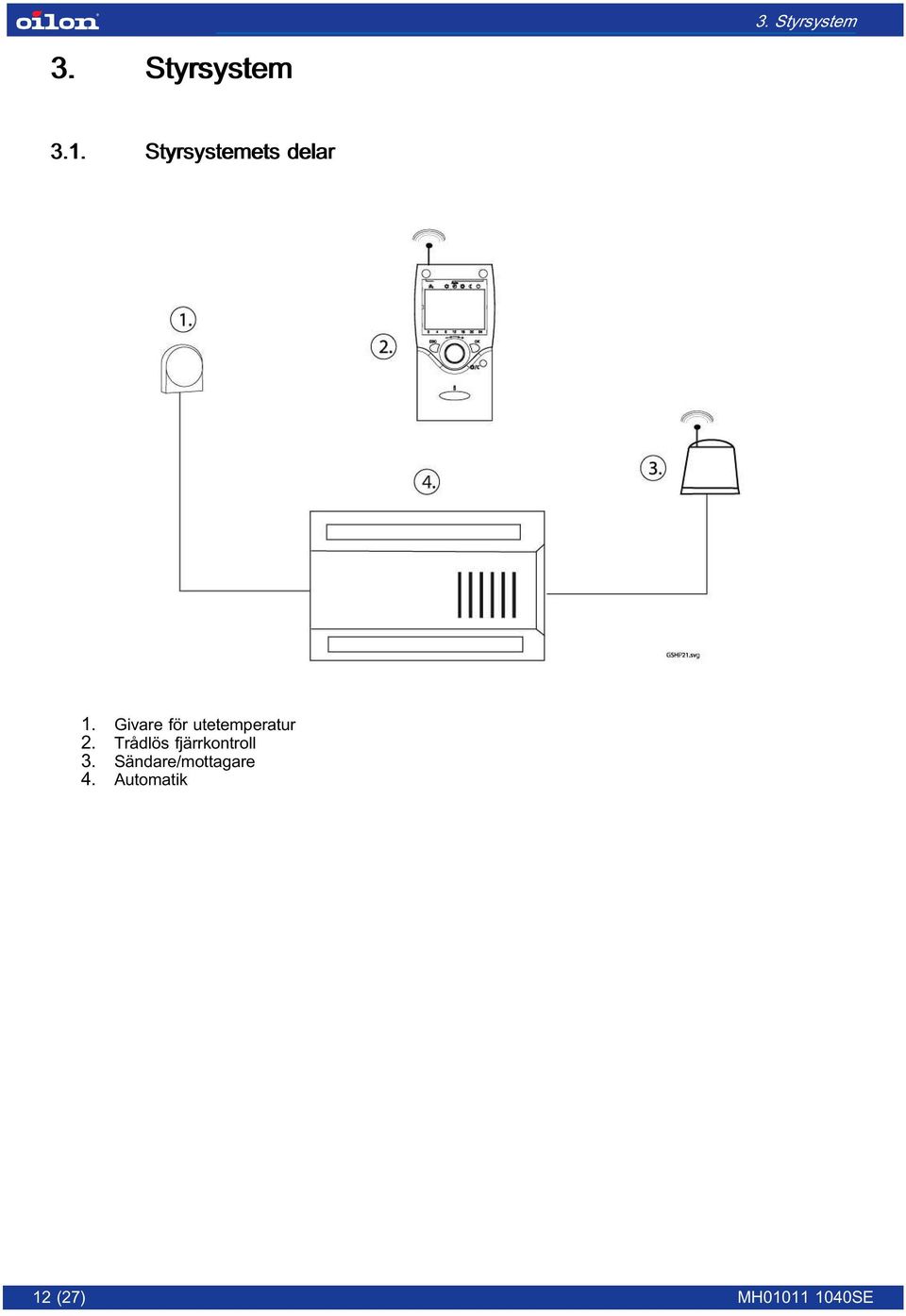

13 3. Styrsystem 3. Styrsystem 3.1. Styrsystemets delar 1. Givare för utetemperatur 2. Trådlös fjärrkontroll 3. Sändare/mottagare 4. Automatik 12 (27) MH SE

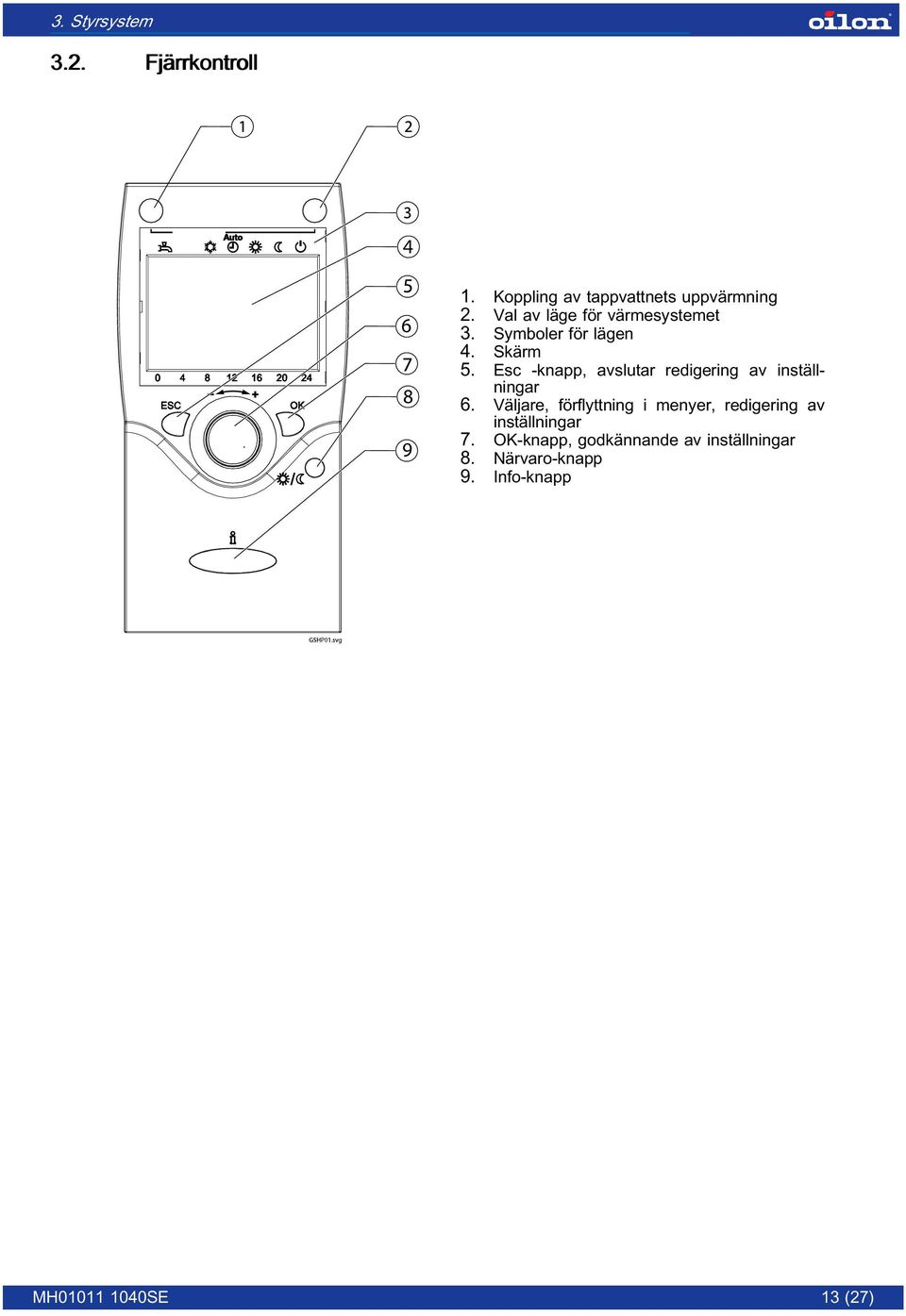

14 3. Styrsystem 3.2. Fjärrkontroll 1. Koppling av tappvattnets uppvärmning 2. Val av läge för värmesystemet 3. Symboler för lägen 4. Skärm 5. Esc -knapp, avslutar redigering av inställningar 6. Väljare, förflyttning i menyer, redigering av inställningar 7. OK-knapp, godkännande av inställningar 8. Närvaro-knapp 9. Info-knapp MH SE 13 (27)

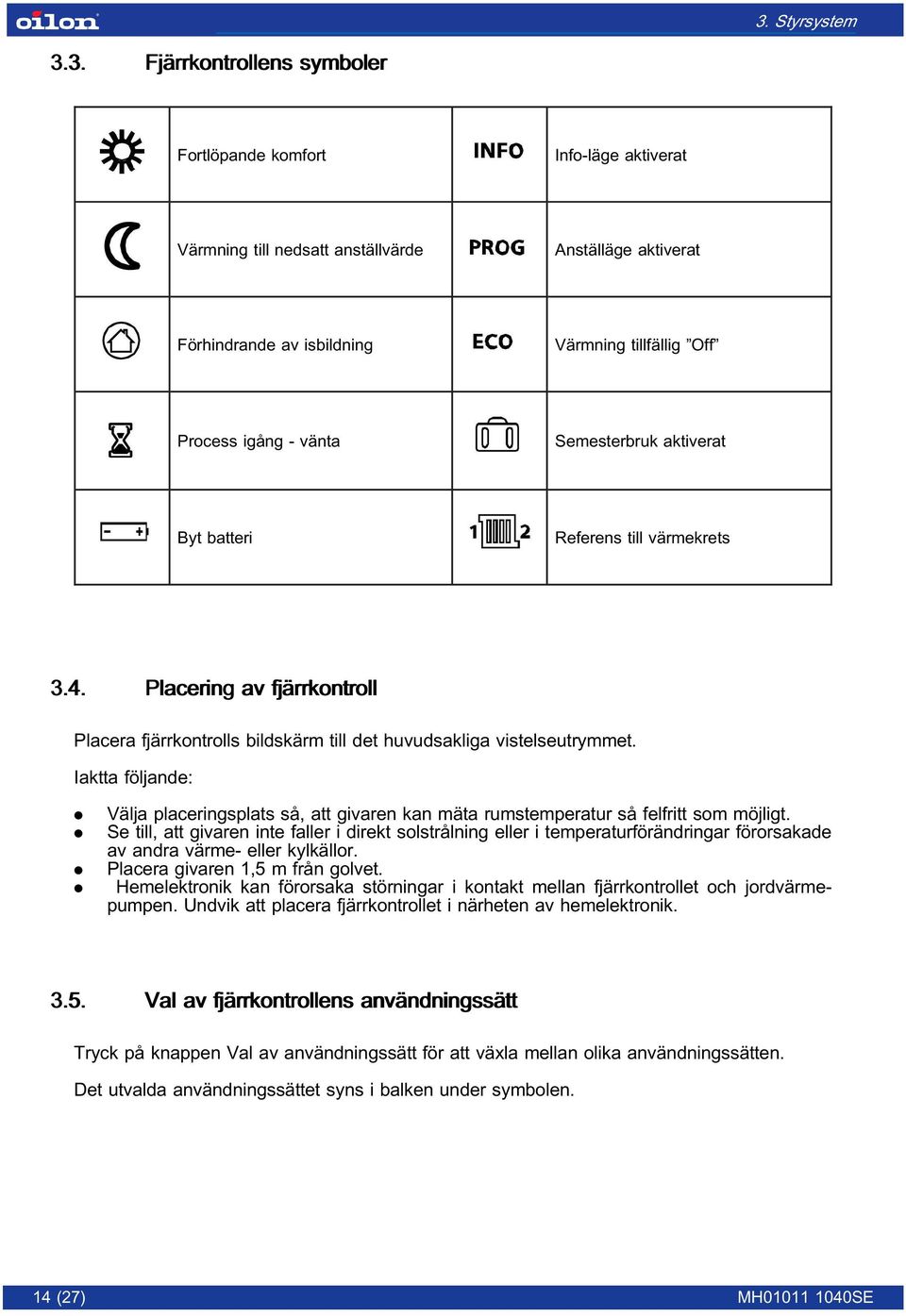

15 3. Styrsystem 3.3. Fjärrkontrollens symboler Fortlöpande komfort Info-läge aktiverat Värmning till nedsatt anställvärde Anställäge aktiverat Förhindrande av isbildning Värmning tillfällig Off Process igång - vänta Semesterbruk aktiverat Byt batteri Referens till värmekrets 3.4. Placering av fjärrkontroll Placera fjärrkontrolls bildskärm till det huvudsakliga vistelseutrymmet. Iaktta följande:. Välja placeringsplats så, att givaren kan mäta rumstemperatur så felfritt som möjligt.. Se till, att givaren inte faller i direkt solstrålning eller i temperaturförändringar förorsakade av andra värme- eller kylkällor.. Placera givaren 1,5 m från golvet.. Hemelektronik kan förorsaka störningar i kontakt mellan fjärrkontrollet och jordvärmepumpen. Undvik att placera fjärrkontrollet i närheten av hemelektronik Val av fjärrkontrollens användningssätt Tryck på knappen Val av användningssätt för att växla mellan olika användningssätten. Det utvalda användningssättet syns i balken under symbolen. 14 (27) MH SE

16 3. Styrsystem 3.6. Reglering av rumstemperatur med fjärrkontroll 1. För att ändra inställning av fortlöpande komfort vrid på väljaren. 2. Godkänn inställningen genom att trycka på knappen Val av användningssätt. 3. För att sänka inställningsvärde tryck på OK-knappen. Välj menyn Värmekrets och förändra värdet "Nedsatt inställningsvärde". Vänta åtmistone två timmer efter reglering av rumstemperatur att temperaturen anpassar Fjärrkontrollens närvaroknappen. Närvaroknappen är endast aktiv under automatikdrift. Aktuellt val är aktivt fram till nästföljande omkopplingspunkt.. Om rummen inte används för en längre tidsperiod, kan du sänka rumstemperaturen och spara energi genom att trycka på närvaroknappen.. När du återvänder, tryck igen på knappen för att återgå till normal rumstemperatur Bläddring av information med fjärrstyre Knappen Info kan användas för att hämta information. Vid vissa tillfällen kan följande symboler visas: Denna symbol visas om det finns störning i anläggningen. Tryck på Info-knappen för ytterligare information. När denna symbol visas, har systemen skickat ett underhållsmeddelande eller anläggningen har ett speciellt driftläge. För mera information tryck Info-knappen Att göra inställningar med fjärrkontroll Ytterligare inställningar, som inte kan utföras med väljknappar, görs i programmeringsnivå. I princip utförs inställningar på följande sätt: Tryck på OK-knappen för att komma till programsidor. Välj önskad meny med väljaren och tryck på OK-knappen. 3. Välj programrad du önskar ändra. MH SE 15 (27)

17 3. Styrsystem 4. Tryck på OK-knappen Vrid på väljaren för att justera. Tryck på OK-knappen för att godkänna värdet Styrsystemets grundfunktioner och menyer Granskning av pumpens läge och temperatur 1. Tryck på Info-knappen. 2. Bläddra i värdena med väljaren eller Info-knappen. Också störningar syns här. Inställning av tid och datum I menyn för tids- och datuminställningar anges klockslag, datum och årtal för värmepumpen. Eftersom ändring till vintertid och sommartid finns inbyggt i värmepumpen, behöver användaren inte observera detta. Som datum används ett förbestämt datum, vilket innebär att klockslaget kan variera med en timme från den verkliga tiden ett par dagar om året. Språkinställningar Välj regleringssystemets språk i menyn för användarinställningar. På de värmepumpar som säljs i Finland är fabriksinställningen finska. Det finns 10 olika språkalternativ. Annulering av inställningar Värmepumpen har ingen RESET-knappen. Värmepumpens inställningar annuleras i Ibruktagande-nivån. 1. Förflytta dig till Ibruktagande-nivån. 2. Välj Reset av värmepumpen på rad 6711 i menyn Störingar. 3. Ge värdet "ja". 4. Värmepumpen startar. Ändring av rumstemperaturens inställningsvärde 1. Ändra innetemperatur i grundläget Höja eller sänka inställningsvärdet i rutan genom att vrida på väljaren. Godkänna ändringen med OK-knappen eller avslå med ESC knappen. Ändring av värmekretsarnas användningsläge Ändra värmekretsens användningsläge med knappen uppe till höger i styrpanel. 16 (27) MH SE

18 3. Styrsystem Nedkylning, läget aktiveras på knappen som liknar en flinga nere till höger Automatisk (Tidsbestämd) Fortlöpande komfort Nedsatt Förhindrande av isbildning Om automatiskt styrsätt används, ställa in den motsvarande tidsinställningen på önskade tider. Ställ tider in i menyn Tidsinställning värmekrets P och/eller Välj dagarna och ställa in klockslagen för dessa. 2. Ställ in de klockslag, då användningssättet är i komfortläge. Under andra tider är användningssättet nedsatt. Ändring av värmekurvan MH SE 17 (27)

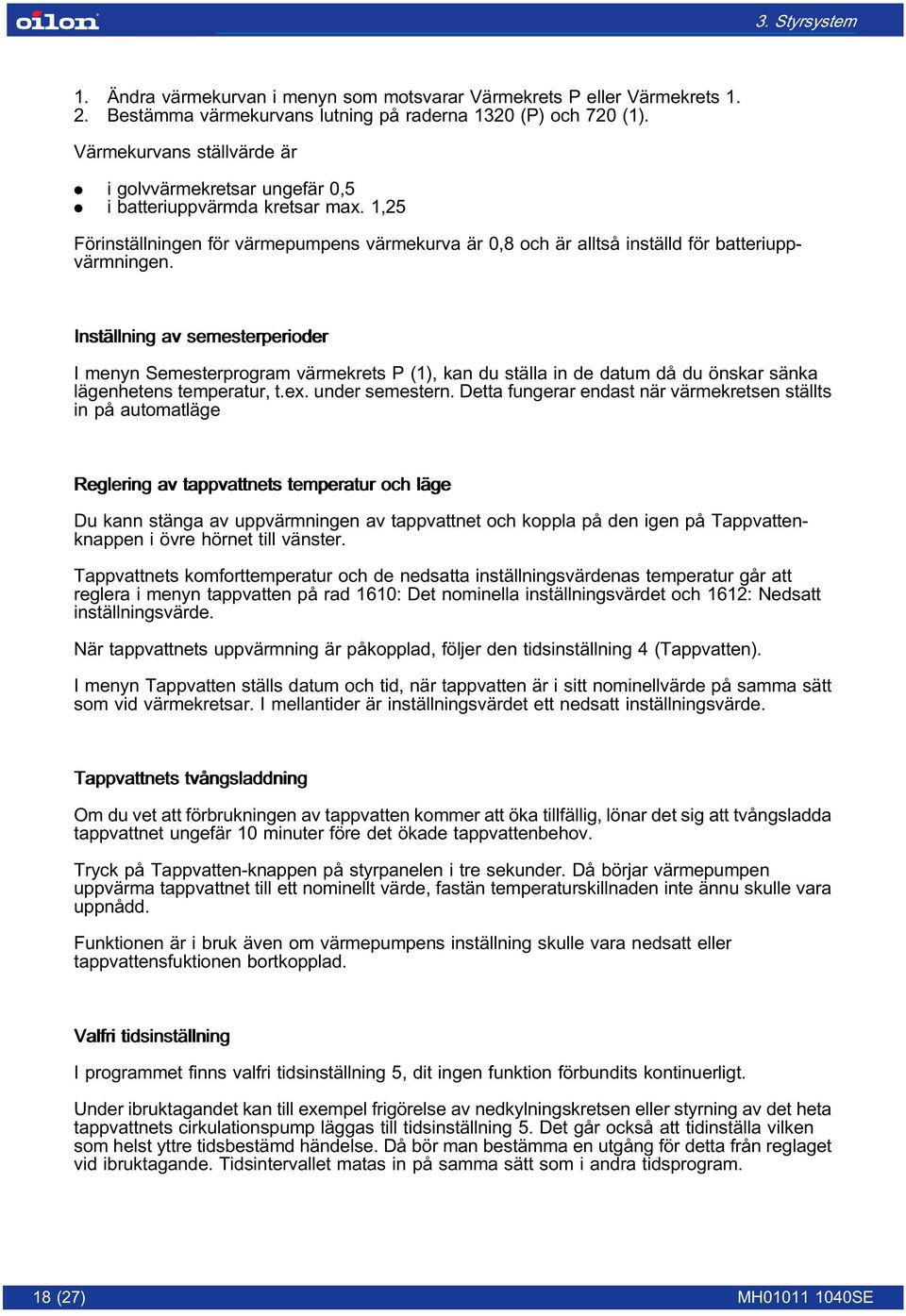

19 3. Styrsystem 1. Ändra värmekurvan i menyn som motsvarar Värmekrets P eller Värmekrets Bestämma värmekurvans lutning på raderna 1320 (P) och 720 (1). Värmekurvans ställvärde är. i golvvärmekretsar ungefär 0,5. i batteriuppvärmda kretsar max. 1,25 Förinställningen för värmepumpens värmekurva är 0,8 och är alltså inställd för batteriuppvärmningen. Inställning av semesterperioder I menyn Semesterprogram värmekrets P (1), kan du ställa in de datum då du önskar sänka lägenhetens temperatur, t.ex. under semestern. Detta fungerar endast när värmekretsen ställts in på automatläge Reglering av tappvattnets temperatur och läge Du kann stänga av uppvärmningen av tappvattnet och koppla på den igen på Tappvattenknappen i övre hörnet till vänster. Tappvattnets komforttemperatur och de nedsatta inställningsvärdenas temperatur går att reglera i menyn tappvatten på rad 1610: Det nominella inställningsvärdet och 1612: Nedsatt inställningsvärde. När tappvattnets uppvärmning är påkopplad, följer den tidsinställning 4 (Tappvatten). I menyn Tappvatten ställs datum och tid, när tappvatten är i sitt nominellvärde på samma sätt som vid värmekretsar. I mellantider är inställningsvärdet ett nedsatt inställningsvärde. Tappvattnets tvångsladdning Om du vet att förbrukningen av tappvatten kommer att öka tillfällig, lönar det sig att tvångsladda tappvattnet ungefär 10 minuter före det ökade tappvattenbehov. Tryck på Tappvatten-knappen på styrpanelen i tre sekunder. Då börjar värmepumpen uppvärma tappvattnet till ett nominellt värde, fastän temperaturskillnaden inte ännu skulle vara uppnådd. Funktionen är i bruk även om värmepumpens inställning skulle vara nedsatt eller tappvattensfuktionen bortkopplad. Valfri tidsinställning I programmet finns valfri tidsinställning 5, dit ingen funktion förbundits kontinuerligt. Under ibruktagandet kan till exempel frigörelse av nedkylningskretsen eller styrning av det heta tappvattnets cirkulationspump läggas till tidsinställning 5. Det går också att tidinställa vilken som helst yttre tidsbestämd händelse. Då bör man bestämma en utgång för detta från reglaget vid ibruktagande. Tidsintervallet matas in på samma sätt som i andra tidsprogram. 18 (27) MH SE

20 3. Styrsystem Styrning av tilläggsutrustning Tilläggsutrustningen bör beställas separat och finns inte funktionsklara i standardmodeller. Nedkylningskrets 1 Om nedkylningskrets 1 har installerats som tilläggsutrustning i jordvärmepumpen, kan man använda det kyliga vattnet från borrbrunnen till nedkylning i luftkonditioneringsanläggningen. Jordvärmepumpen går inte att använda till maskinell köldproduktion, utan det är då fråga om så kallad gratiskyla. Användaren kan i denna meny bestämma:. det önskade inställningsvärdet för rumstemperatur vid nedkylning.. användningssätt (alternativen är automatisk eller off) hur nedkylningskretsen får tillåtelse att starta. Alternativen för starttillåtelse är :. 24/h dygn. värmekretsens tidsinställning. tidsinställning 5. Vid inställningen 24/h dygn är nedkylningen kontinuerligt påkopplad. Med värmekretsens tidsinställning fungerar nedkylningskretsen enligt värmekrets 1. Tidsinställning 5 kan bestämmas, liksom andra tidsinställningar. Ingen egentlig funktion har valts för tidsinställning 5, vilket innebär att den kan användas till att koppla på eller av nedkylningskretsen. Solvärme Användaren behöver inte ändra uppgifter för solvärme. Styrsystemet styr värme med en viss temperaturskillnad till olika mål. Värdena och systemets inställningar är antingen fabriksinställningar eller de uppdateras i samband med installationen. Simbassäng I simbassängsmenyn kan man ställa in den temperatur som simbassängen värms upp till med solfångare eller jordvärmepump. Solfångarnas inställningsvärde bör alltid vara högre än jordvärmepumpens inställningsvärde Användarmenyer och fabriksinställningar Klockslag och datum Rad Parameter Förklaring Värde 1 Timmar/minuter Inställning av klockslag 2 Dag/månad Inställning av datum 3 År Inställning av årtal MH SE 19 (27)

21 3. Styrsystem Användarfunktioner Rad Parameter Förklaring Värde 20 Språk Val av användarterminalens språk Finska Tidsinställning Värmekrets 1 Rad Parameter Förklaring Värde 500 Förval Välj datum, som tidsgränser ställs in för Period on Klockslag då värmenivån höjs till komfortnivå Period off Klockslag då värmenivån sänks till en lägre nivå Period on Klockslag då värmenivån höjs till komfortnivå Period off Klockslag då värmenivån sänks till en lägre nivå Period on Klockslag då värmenivån höjs till komfortnivå Period off Klockslag då värmenivån sänks till en lägre nivå. Må - Sö 06:00 22: Standardvärden Ja återställer ursprungsvärdena. Nej Tidsinställning Värmekrets P Rad Parameter Förklaring Värde 540 Förval Välj datum, som tidsgränser ställs in för Period on Klockslag då värmenivån höjs till komfortnivå Period off Klockslag då värmenivån sänks till en lägre nivå Period on Klockslag då värmenivån höjs till komfortnivå Period off Klockslag då värmenivån sänks till en lägre nivå Period on Klockslag då värmenivån höjs till komfortnivå Period off Klockslag då värmenivån sänks till en lägre nivå Må - Sö 06:00 22: Standardvärden Ja återställer ursprungsvärdena. Nej 20 (27) MH SE

22 3. Styrsystem Tidsinställning 4 Tappvatten Rad Parameter Förklaring Värde 600 Förval Välj datum, som tidsgränser ställs in för Period on Klockslag då värmenivån höjs till komfortnivå Period off Klockslag då värmenivån sänks till en lägre nivå Period on Klockslag då värmenivån höjs till komfortnivå Period off Klockslag då värmenivån sänks till en lägre nivå Period on Klockslag då värmenivån höjs till komfortnivå Period off Klockslag då värmenivån sänks till en lägre nivå Må - Sö 04:00 09:00 16:00 22: Standardvärden Ja återställer ursprungsvärdena. Nej Semester Värmekrets 1 Rad Parameter Förklaring Värde 641 Förval Välj periodens nummer, möjlighet att använda 8 olika tidsintervaller. Period Början Datum då inställningsvärdet sänks. 643 Slut Datum då inställningsvärdet återställs. 648 Användarnivå Bestäm, vilken nivå temperaturen ska sänkas till. Nedsatt Semester Värmekrets P Rad Parameter Förklaring Värde 661 Förval Välj periodens nummer, möjlighet att använda 8 olika tidsintervaller. Period Början Datum då inställningsvärdet sänks. 663 Slut Datum då inställningsvärdet återställs. 668 Användarnivå Bestäm, vilken nivå temperaturen ska sänkas till. Nedsatt MH SE 21 (27)

23 3. Styrsystem Värmekrets 1 Rad Parameter Förklaring Värde 710 Inställningsvärde för komfortanvänding Ställer in den rumstemperatur för värmekretsen, som måste uppnås i komfortläge Nedsatt inställningsvärde Ställer in den rumstemperatur för värmekretsen, som måste uppnås i nedsatt läge 720 Värmekurvans lutning Se värmekurvans ändring vid punkten kurvor. 730 Värmegräns Sommar/Vinter Temperatur då värmekretsen stannas eller startas. Fungerar endast i automatläge. 18 0,8 18 Värmekrets P Rad Parameter Förklaring Värde 1300 Användningssätt Bestämmer kretsens användningssätt. Automatisk 1310 Inställnings-värde för komfortanvänding Ställer in den rumstemperatur för värmekretsen, som måste uppnås i komfortläge Nedsatt inställningsvärde Ställer in den rumstemperatur för värmekretsen, som måste uppnås i nedsatt läge Värmekurvans lutning Se värmekurvans ändring vid punkten kurvor Värmegräns Sommar/Vinter Temperatur då värmekretsen stannas eller startas. Fungerar endast i automatläge. 18 0,8 18 Tappvatten Rad Parameter Förklaring Värde 1610 Nominellt inställningsvärde Tappvattnets inställningstemperatur i nominellt läge 1612 Nedsatt inställningsvärde Tappvattnets inställningstemperatur i nedsatt läge Service/specialanvändning Rad Parameter Förklaring Värde 7120 Spar användning Aktiverar sparanvändning. Nej 22 (27) MH SE

24 3. Styrsystem Värmeproducentens diagnos Rad Parameter Förklaring Värde 8410 Värde på värmepumpens returvatten 8411 Inställnings värde för värmepumpens returvatten 8412 Temperaturen på värmepumpens framlednings vatten Visar temperatur av vattnet som returnerar till värmepumpen Visar inställningsvärde av vattnet som returnerar till värmepumpen Visar temperatur av vattnet som utgår från kondensorn 8427 Källans ingångstemperatur Visar temperatur av kollektorslingan till värmepumpen 8429 Källans utgångstemperatur Visar temperatur av kollektorslingan till värmepumpen Värmeproducentens diagnos Rad Parameter Förklaring Värde 8700 Utetemperatur Nuvarande utetemperaturen 8701 Utetemperatur min. Lägsta utetemperatur 8702 Utetemperatur max. Högsta utetemperatur 8740 Rumstemperatur 1 Visar rumstemperatur 1 kretsen åt innergivaren, om en sådan finns Rumsinställningsvärde 1 Rumsinställningsvärde för värmekrets Framlednings vattnets temperatur 1 Temperatur för värmekrets 1 framledningsvatten 8744 Inställningsvärde 1 för framledningsvatten Inställningsvärde för värmekrets 1 framledningsvatten 8770 Rumstemperatur 2 Visar rumstemperatur för värmekretsen 2 innergivaren, om en sådan finns Rumsinställnings värde 2 Rumsinställningsvärde för värmekrets Framlednings-vattnets temperatur 2 Temperatur för värmekrets 2 framledningsvatten 8774 Inställningsvärde för framledningsvatten 2 Inställningsvärde för värmekrets 2 framledningsvatten 8800 Rumstemperatur 2 Visar rumstemperatur för värmekretsen 2 innergivaren, om en sådan finns Rumsinställningsvärde 2 Rumsinställningsvärde för värmekrets Inställningsvärde 2 för framledningsvatten Inställningsvärde för värmekrets 2 framledningsvatten MH SE 23 (27)

25 3. Styrsystem 8830 Tappvattnets temperatur 1 Temperatur på varmvattenberedarens övre del 8831 Inställningsvärde för tappvattnet Inställningsvärde för varmvattenberedarens övre del 8980 Temperatur 1 på extravarmvattenberedare 8981 Inställningsvärde för extravarmvatten beredare 8982 Temperatur 2 på extravarmvattenberedare Temperatur på varmvattenberedarens mittersta del Inställningsvärde för nedre delen av varmvattenberedarens skiva Temperatur på varmvattenberedarens nedre del Användning av trådlös reglercentral som rumsgivare i värmekretsens P regulering Som fabrikinställningen används reglercentralet bara för jordvärmepumpens styrning. Om du vill använda detta också för temperaturstyrning, gör följande ändringar i värmekretsens P meny på styrsystemets ibruktagandenivå. 1. Förändra radens 1326, Värmekurvans anpassning, värde till "on". Rumstemperatur tas nu med, när framledningsvattnets inställningsvärde beräknas. 2. Ge till raden 1350, Rumseffekt, en prosentmängd, med vilken tas man rumstemperatur, när framledningsvattnets inställningsvärde beräknas.jordvärmepumpen kan körä med full rumsvärde (100%) eller med ren utetemperatur (0%).Rekomenderat värde är 10-60%, beroende på, hur punktlig temperatur av det mätande rummet är. Se upp för rekommendationer vid reglercentralets placering för att få så bra och exakt mätningsvärde, som möjligt. 24 (27) MH SE

26 4. Service 4. Service 4.1. Rengöring av markslingans filter Koppla bort anläggningen från strömkällan före serviceåtgärder. Öppna försiktigt, det finns vätska i rörsystemet. Ta färdigt fram verktyget. 1. Koppla bort anläggningen på huvudströmbrytaren. 2. Stäng silens isoleringsventiler. 3. Öppna locket. 4. Ta loss silen och skölj med vatten. 5. Lägg silen tillbaka på plats. 6. Fyll med under 1 dl värmetransportvätska eller vatten. 7. Stäng locket. 8. Öppna ventilerna. 9. Koppla på strömmen Manuell drift av värmepump Värmepumpens automatik kan bli skadad av till exempel kraftigt åskväder. Om automatiken skadas mycket dåligt, kann det hända att värmepumpen fungerar inte alls. För sådana fällen har driftkopplaren läget II, där värmepumpen användes som elpanna. Då finns det 6 kw till förfogande för uppvärmning av rum. 1. Öppna den vänstra framdörren. Den högra framdörren är fastnad med skrovar. 2. Ställ driftkopplaren till läge II. 3. Ställ termostaten bredvid driftkopplaren till önskad värmekretsens framledningstemperatur. 4. När automatiken fungerar igen, ställ driftkopplaren tillbaka till läget I Felsökningskoder Anläggningens fel visas på bildskärm av styrsystemets reglercentralet. Felkod och orsak till felet syns genom att trycka Info -knappen. MH SE 25 (27)

27 4. Service Nr. Förklaring Givare Orsak Åtgärd 40 Kondes. skillnad max. gräns 41 Kondens. skillnad min. gräns 42 Förångare skillnad max. gräns Temperatur ovanför kondensorn stor Temperatur ovanför kondensorn liten Temperatur skillnad ovanför förångaren stor Öka pumpens varvhastighet. Växla till lägre hastighet för pumpen. Öka pumpens varvhastighet. Kontrollera silen. 106 Källans temp. för låg Jordslingans temperatur för låg Kontrollera att pumpen fungerar med maximihastighet. 222 Värmep. användn. övertryck E10 Kompressorn har uppnått trycksidans maximitryck Justera framledningsvattnets maximitemperatur lägre. 223 Värmekrets. start övertryck E10 Kompressorn har uppnått övertryck vid start av värmekretsen Kontrollera att kondenspumpen fungerar. Kontrollera silen. 224 Tappv. start övertryck E10 Kompressorn har uppnått övertryck vid start av tappvattenvärme 225 Undertryck E9 Kompressorns sugtryck är lägre än minimiundertrycket Kontrollera att kondenspumpen fungerar. Kontrollera att jordslingans circulationspump snurrar. Kontrollera jordslingan och brunnen, lufta vid behov. Kontrollera att jordslingans circulationspump snurrar på högsta hastighet. 226 Kompr. 1 överbelastning E11 Kompressorns motorskydd har exploderats Kalla på elektriker. Kontrollera tekniska data om motorskyddets inställningar. Återför motorskyddet till läget F1. Om det förnyas, kalla på elektriker. 26 (27) MH SE
