1 FLOWTRON HYDROVEN 3 Bruksanvisning Intermittent pneumatiskt kompressionssystem

2

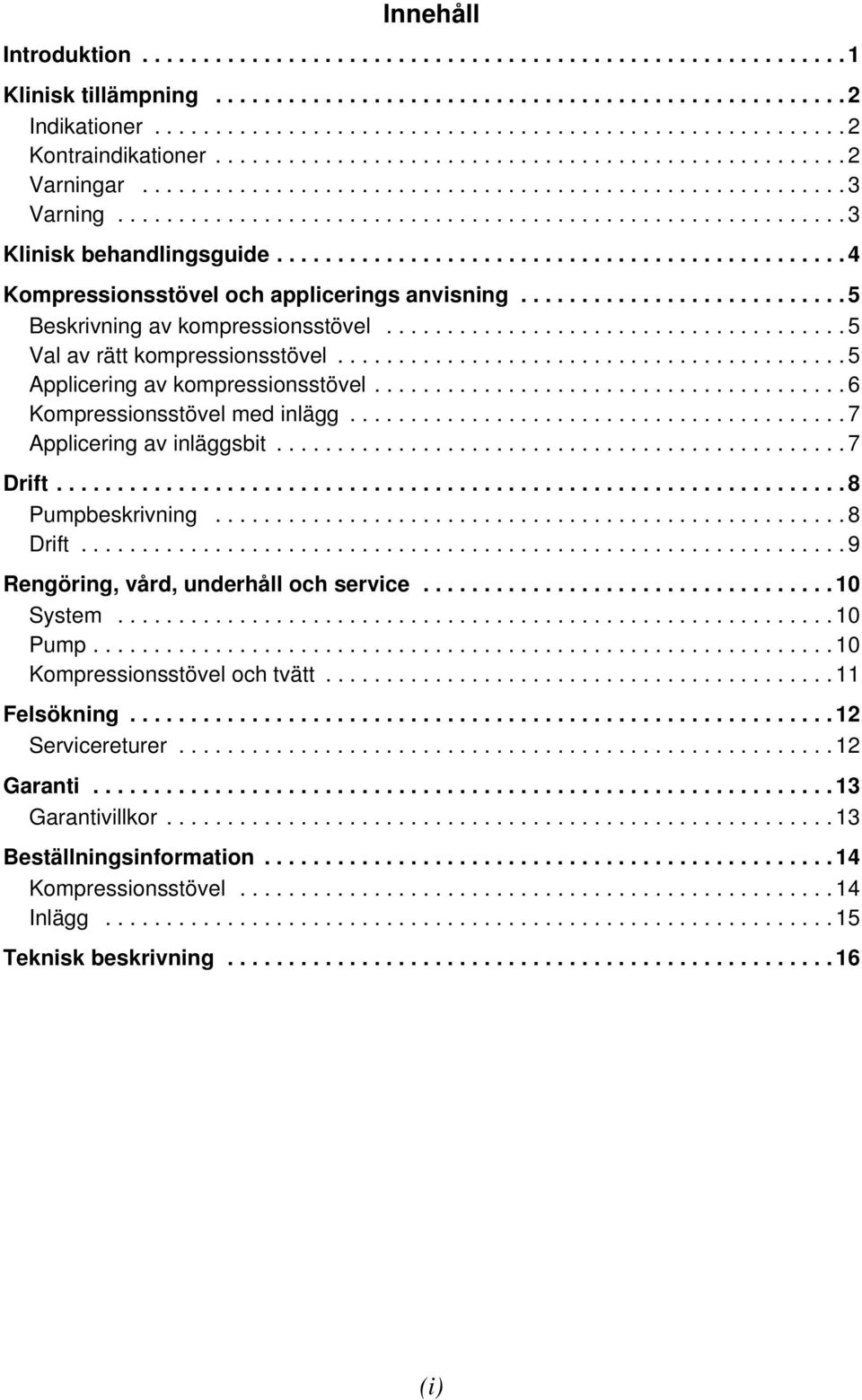

3 Innehåll Introduktion Klinisk tillämpning Indikationer Kontraindikationer Varningar Varning Klinisk behandlingsguide Kompressionsstövel och applicerings anvisning Beskrivning av kompressionsstövel Val av rätt kompressionsstövel Applicering av kompressionsstövel Kompressionsstövel med inlägg Applicering av inläggsbit Drift Pumpbeskrivning Drift Rengöring, vård, underhåll och service System Pump Kompressionsstövel och tvätt Felsökning Servicereturer Garanti Garantivillkor Beställningsinformation Kompressionsstövel Inlägg Teknisk beskrivning (i)

4 (ii)

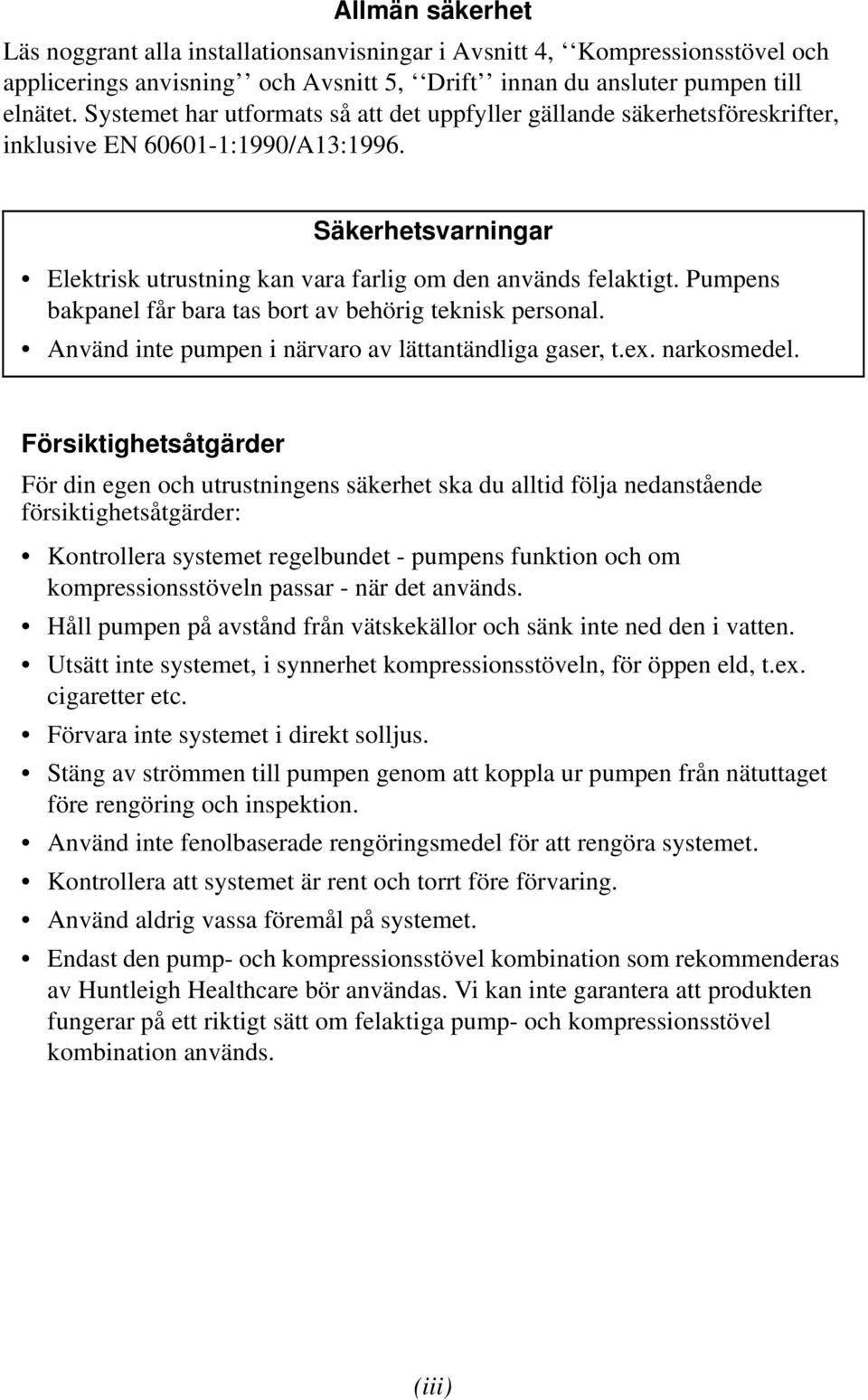

5 Allmän säkerhet Läs noggrant alla installationsanvisningar i Avsnitt 4, Kompressionsstövel och applicerings anvisning och Avsnitt 5, Drift innan du ansluter pumpen till elnätet. Systemet har utformats så att det uppfyller gällande säkerhetsföreskrifter, inklusive EN :1990/A13:1996. Säkerhetsvarningar Elektrisk utrustning kan vara farlig om den används felaktigt. Pumpens bakpanel får bara tas bort av behörig teknisk personal. Använd inte pumpen i närvaro av lättantändliga gaser, t.ex. narkosmedel. Försiktighetsåtgärder För din egen och utrustningens säkerhet ska du alltid följa nedanstående försiktighetsåtgärder: Kontrollera systemet regelbundet - pumpens funktion och om kompressionsstöveln passar - när det används. Håll pumpen på avstånd från vätskekällor och sänk inte ned den i vatten. Utsätt inte systemet, i synnerhet kompressionsstöveln, för öppen eld, t.ex. cigaretter etc. Förvara inte systemet i direkt solljus. Stäng av strömmen till pumpen genom att koppla ur pumpen från nätuttaget före rengöring och inspektion. Använd inte fenolbaserade rengöringsmedel för att rengöra systemet. Kontrollera att systemet är rent och torrt före förvaring. Använd aldrig vassa föremål på systemet. Endast den pump- och kompressionsstövel kombination som rekommenderas av Huntleigh Healthcare bör användas. Vi kan inte garantera att produkten fungerar på ett riktigt sätt om felaktiga pump- och kompressionsstövel kombination används. (iii)

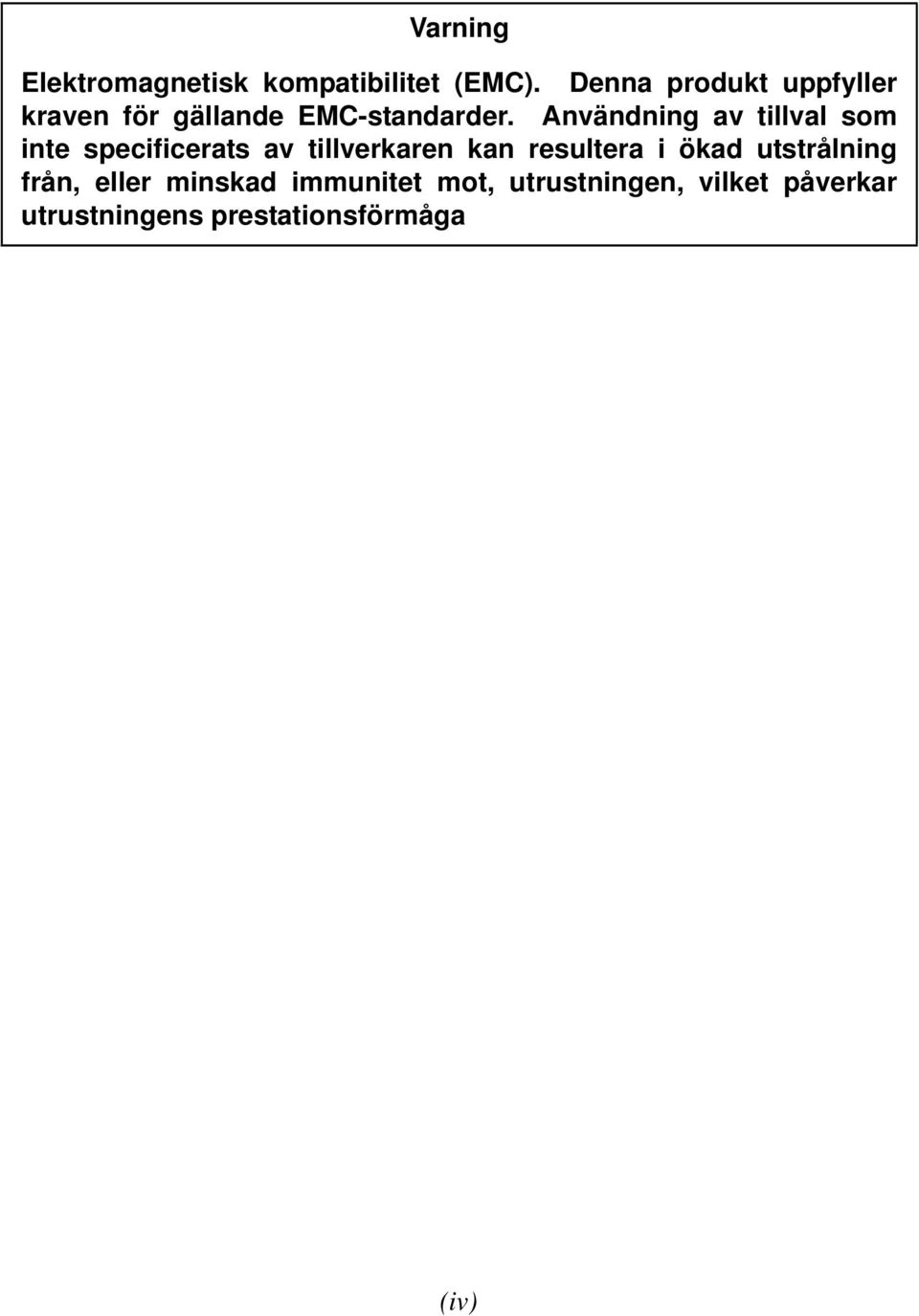

6 Varning Elektromagnetisk kompatibilitet (EMC). Denna produkt uppfyller kraven för gällande EMC-standarder. Användning av tillval som inte specificerats av tillverkaren kan resultera i ökad utstrålning från, eller minskad immunitet mot, utrustningen, vilket påverkar utrustningens prestationsförmåga (iv)

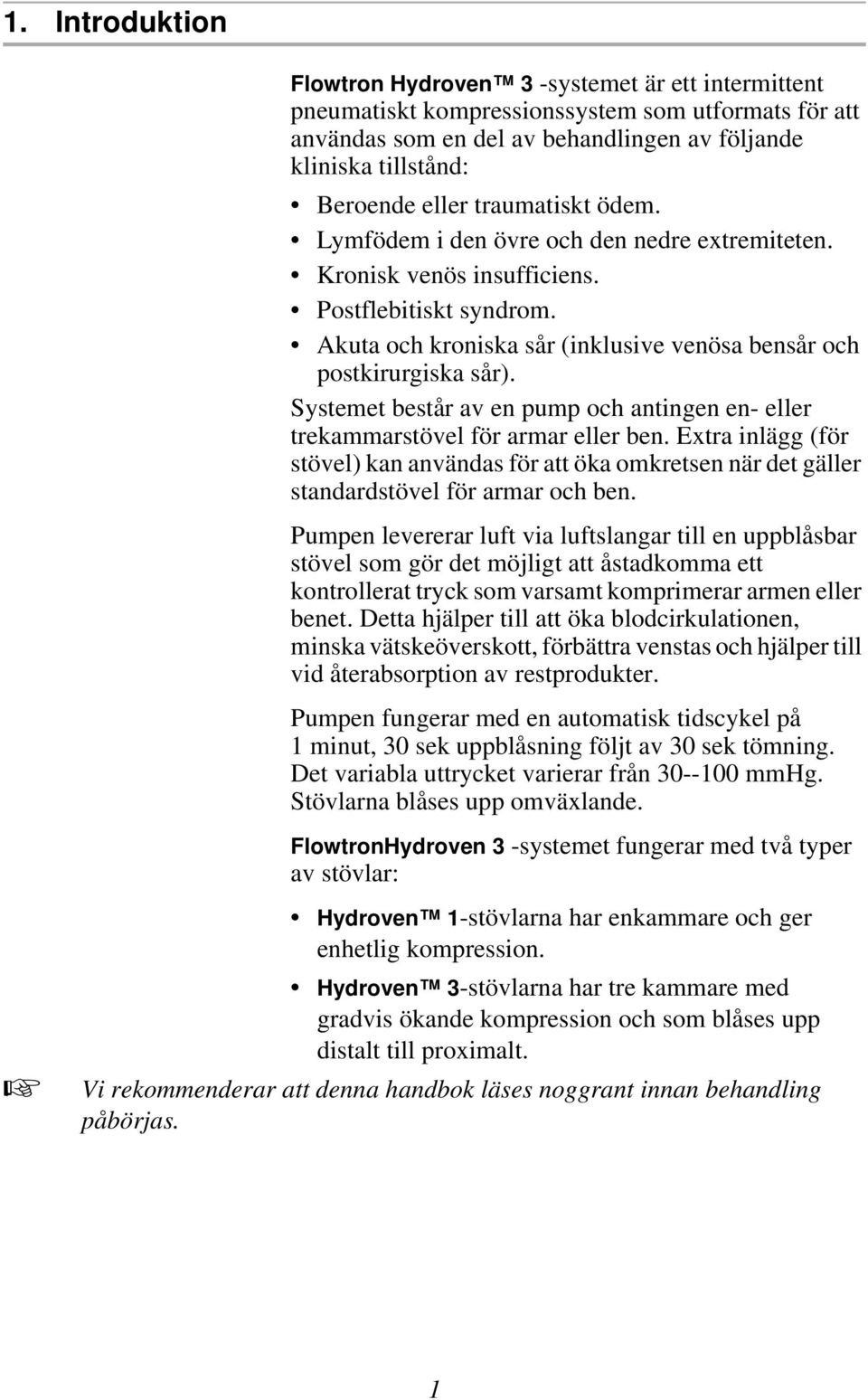

7 1. Introduktion Flowtron Hydroven 3 -systemet är ett intermittent pneumatiskt kompressionssystem som utformats för att användas som en del av behandlingen av följande kliniska tillstånd: Beroende eller traumatiskt ödem. Lymfödem i den övre och den nedre extremiteten. Kronisk venös insufficiens. Postflebitiskt syndrom. Akuta och kroniska sår (inklusive venösa bensår och postkirurgiska sår). Systemet består av en pump och antingen en- eller trekammarstövel för armar eller ben. Extra inlägg (för stövel) kan användas för att öka omkretsen när det gäller standardstövel för armar och ben. Pumpen levererar luft via luftslangar till en uppblåsbar stövel som gör det möjligt att åstadkomma ett kontrollerat tryck som varsamt komprimerar armen eller benet. Detta hjälper till att öka blodcirkulationen, minska vätskeöverskott, förbättra venstas och hjälper till vid återabsorption av restprodukter. Pumpen fungerar med en automatisk tidscykel på 1 minut, 30 sek uppblåsning följt av 30 sek tömning. Det variabla uttrycket varierar från mmhg. Stövlarna blåses upp omväxlande. FlowtronHydroven 3 -systemet fungerar med två typer av stövlar: Hydroven 1-stövlarna har enkammare och ger enhetlig kompression. Hydroven 3-stövlarna har tre kammare med gradvis ökande kompression och som blåses upp distalt till proximalt. Vi rekommenderar att denna handbok läses noggrant innan behandling påbörjas. 1

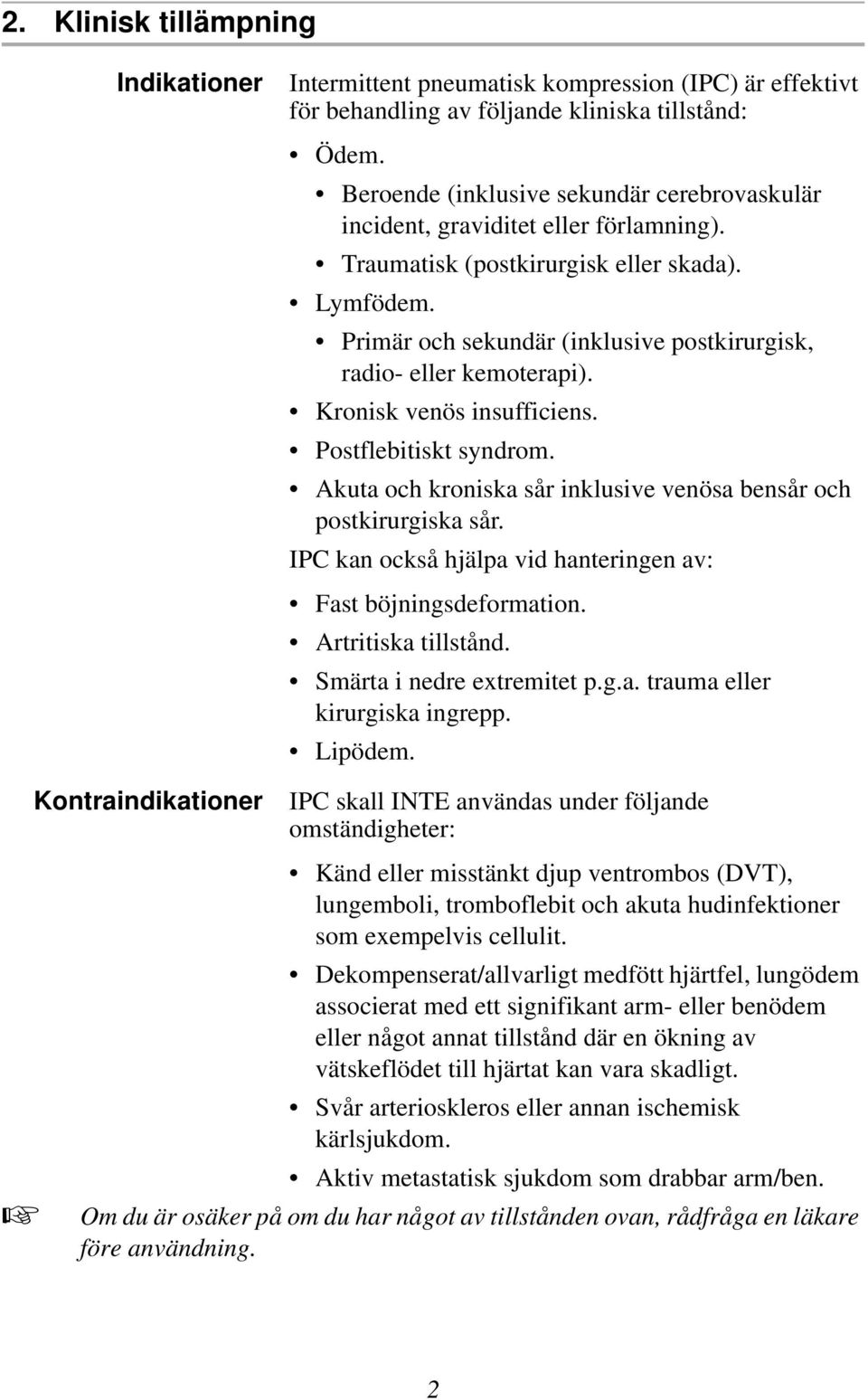

8 2. Klinisk tillämpning Indikationer Intermittent pneumatisk kompression (IPC) är effektivt för behandling av följande kliniska tillstånd: Ödem. Beroende (inklusive sekundär cerebrovaskulär incident, graviditet eller förlamning). Traumatisk (postkirurgisk eller skada). Lymfödem. Primär och sekundär (inklusive postkirurgisk, radio- eller kemoterapi). Kronisk venös insufficiens. Postflebitiskt syndrom. Akuta och kroniska sår inklusive venösa bensår och postkirurgiska sår. IPC kan också hjälpa vid hanteringen av: Fast böjningsdeformation. Artritiska tillstånd. Smärta i nedre extremitet p.g.a. trauma eller kirurgiska ingrepp. Lipödem. Kontraindikationer IPC skall INTE användas under följande omständigheter: Känd eller misstänkt djup ventrombos (DVT), lungemboli, tromboflebit och akuta hudinfektioner som exempelvis cellulit. Dekompenserat/allvarligt medfött hjärtfel, lungödem associerat med ett signifikant arm- eller benödem eller något annat tillstånd där en ökning av vätskeflödet till hjärtat kan vara skadligt. Svår arterioskleros eller annan ischemisk kärlsjukdom. Aktiv metastatisk sjukdom som drabbar arm/ben. Om du är osäker på om du har något av tillstånden ovan, rådfråga en läkare före användning. 2

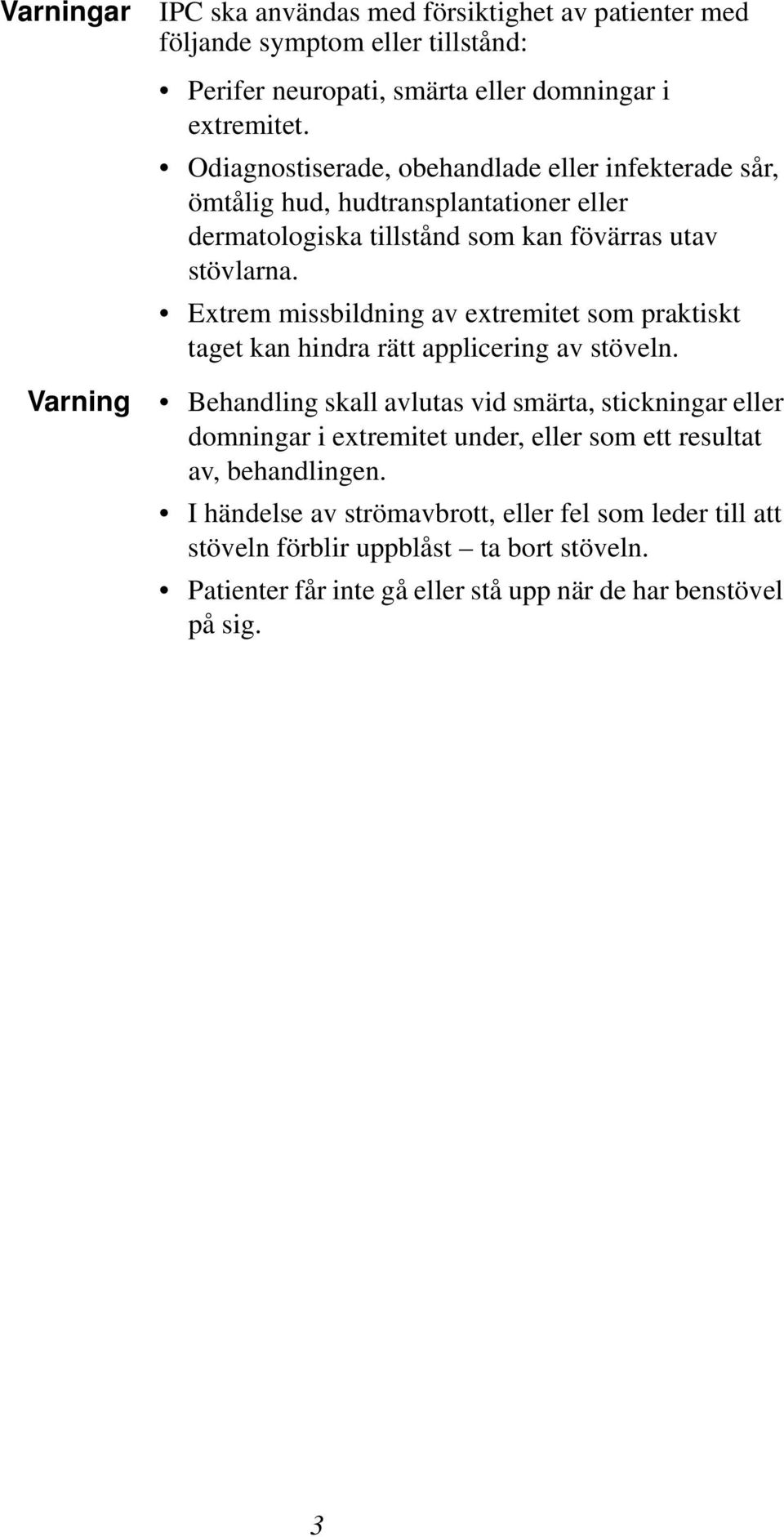

9 Varningar Varning IPC ska användas med försiktighet av patienter med följande symptom eller tillstånd: Perifer neuropati, smärta eller domningar i extremitet. Odiagnostiserade, obehandlade eller infekterade sår, ömtålig hud, hudtransplantationer eller dermatologiska tillstånd som kan fövärras utav stövlarna. Extrem missbildning av extremitet som praktiskt taget kan hindra rätt applicering av stöveln. Behandling skall avlutas vid smärta, stickningar eller domningar i extremitet under, eller som ett resultat av, behandlingen. I händelse av strömavbrott, eller fel som leder till att stöveln förblir uppblåst ta bort stöveln. Patienter får inte gå eller stå upp när de har benstövel på sig. 3

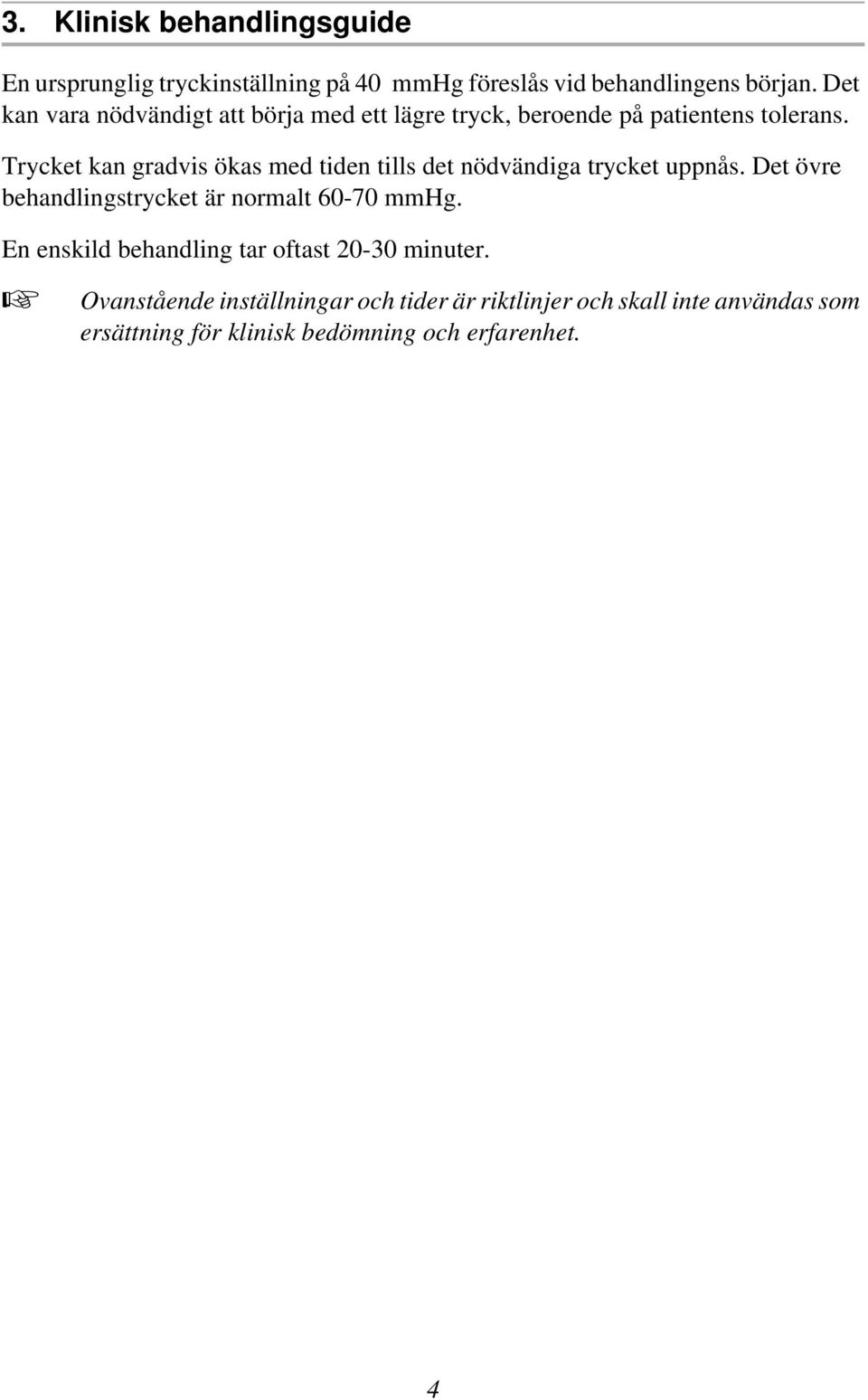

10 3. Klinisk behandlingsguide En ursprunglig tryckinställning på 40 mmhg föreslås vid behandlingens början. Det kan vara nödvändigt att börja med ett lägre tryck, beroende på patientens tolerans. Trycket kan gradvis ökas med tiden tills det nödvändiga trycket uppnås. Det övre behandlingstrycket är normalt mmhg. En enskild behandling tar oftast minuter. Ovanstående inställningar och tider är riktlinjer och skall inte användas som ersättning för klinisk bedömning och erfarenhet. 4

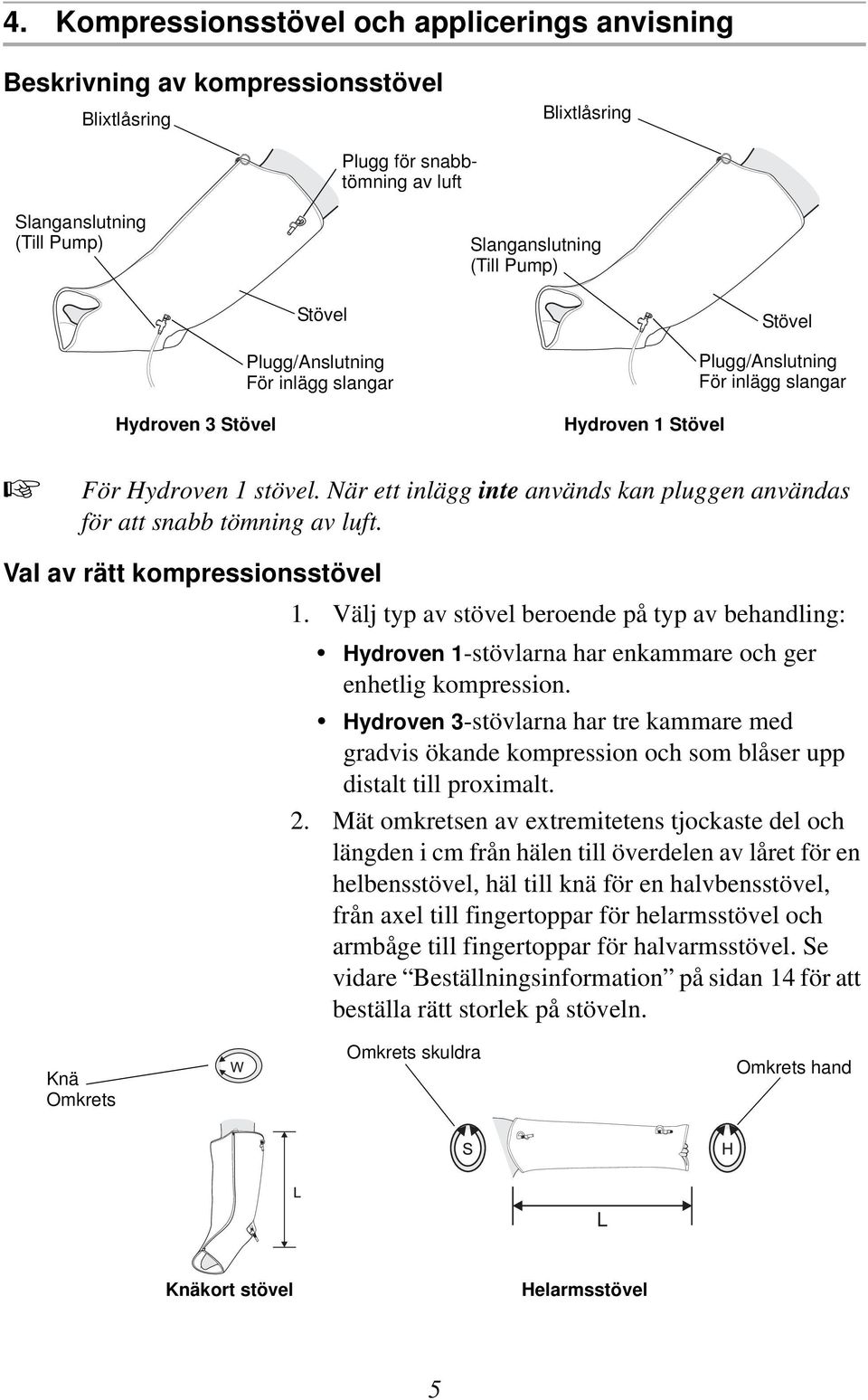

11 4. Kompressionsstövel och applicerings anvisning Beskrivning av kompressionsstövel Blixtlåsring Blixtlåsring Plugg för snabbtömning av luft Slanganslutning (Till Pump) Slanganslutning (Till Pump) Hydroven 3 Stövel Stövel Plugg/Anslutning För inlägg slangar Stövel Plugg/Anslutning För inlägg slangar Hydroven 1 Stövel För Hydroven 1 stövel. När ett inlägg inte används kan pluggen användas för att snabb tömning av luft. Val av rätt kompressionsstövel 1. Välj typ av stövel beroende på typ av behandling: Hydroven 1-stövlarna har enkammare och ger enhetlig kompression. Hydroven 3-stövlarna har tre kammare med gradvis ökande kompression och som blåser upp distalt till proximalt. 2. Mät omkretsen av extremitetens tjockaste del och längden i cm från hälen till överdelen av låret för en helbensstövel, häl till knä för en halvbensstövel, från axel till fingertoppar för helarmsstövel och armbåge till fingertoppar för halvarmsstövel. Se vidare Beställningsinformation på sidan 14 för att beställa rätt storlek på stöveln. Knä Omkrets Omkrets skuldra Omkrets hand Knäkort stövel Helarmsstövel 5

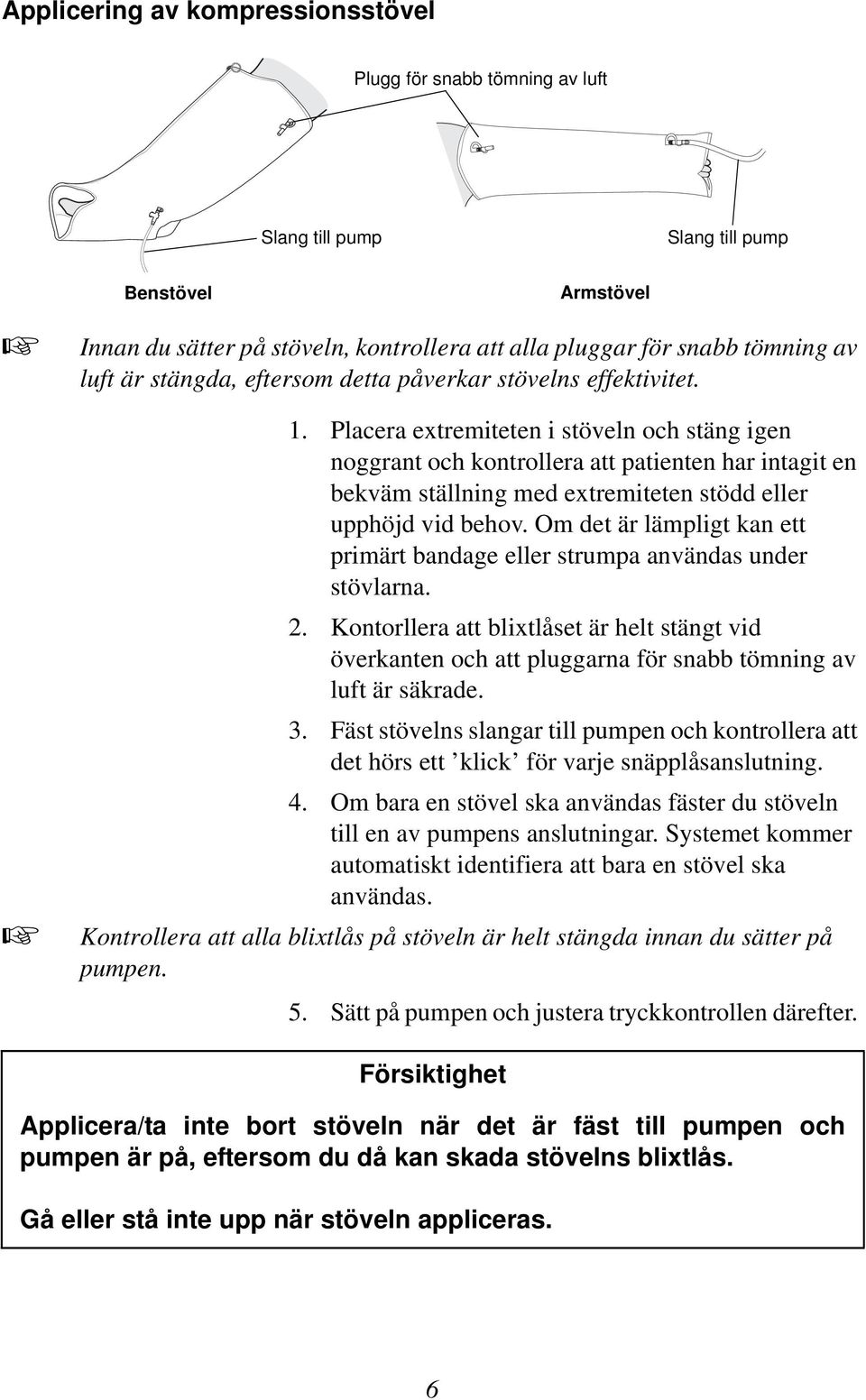

12 Applicering av kompressionsstövel Plugg för snabb tömning av luft Slang till pump Slang till pump Benstövel Armstövel Innan du sätter på stöveln, kontrollera att alla pluggar för snabb tömning av luft är stängda, eftersom detta påverkar stövelns effektivitet. 1. Placera extremiteten i stöveln och stäng igen noggrant och kontrollera att patienten har intagit en bekväm ställning med extremiteten stödd eller upphöjd vid behov. Om det är lämpligt kan ett primärt bandage eller strumpa användas under stövlarna. 2. Kontorllera att blixtlåset är helt stängt vid överkanten och att pluggarna för snabb tömning av luft är säkrade. 3. Fäst stövelns slangar till pumpen och kontrollera att det hörs ett klick för varje snäpplåsanslutning. 4. Om bara en stövel ska användas fäster du stöveln till en av pumpens anslutningar. Systemet kommer automatiskt identifiera att bara en stövel ska användas. Kontrollera att alla blixtlås på stöveln är helt stängda innan du sätter på pumpen. 5. Sätt på pumpen och justera tryckkontrollen därefter. Försiktighet Applicera/ta inte bort stöveln när det är fäst till pumpen och pumpen är på, eftersom du då kan skada stövelns blixtlås. Gå eller stå inte upp när stöveln appliceras. 6

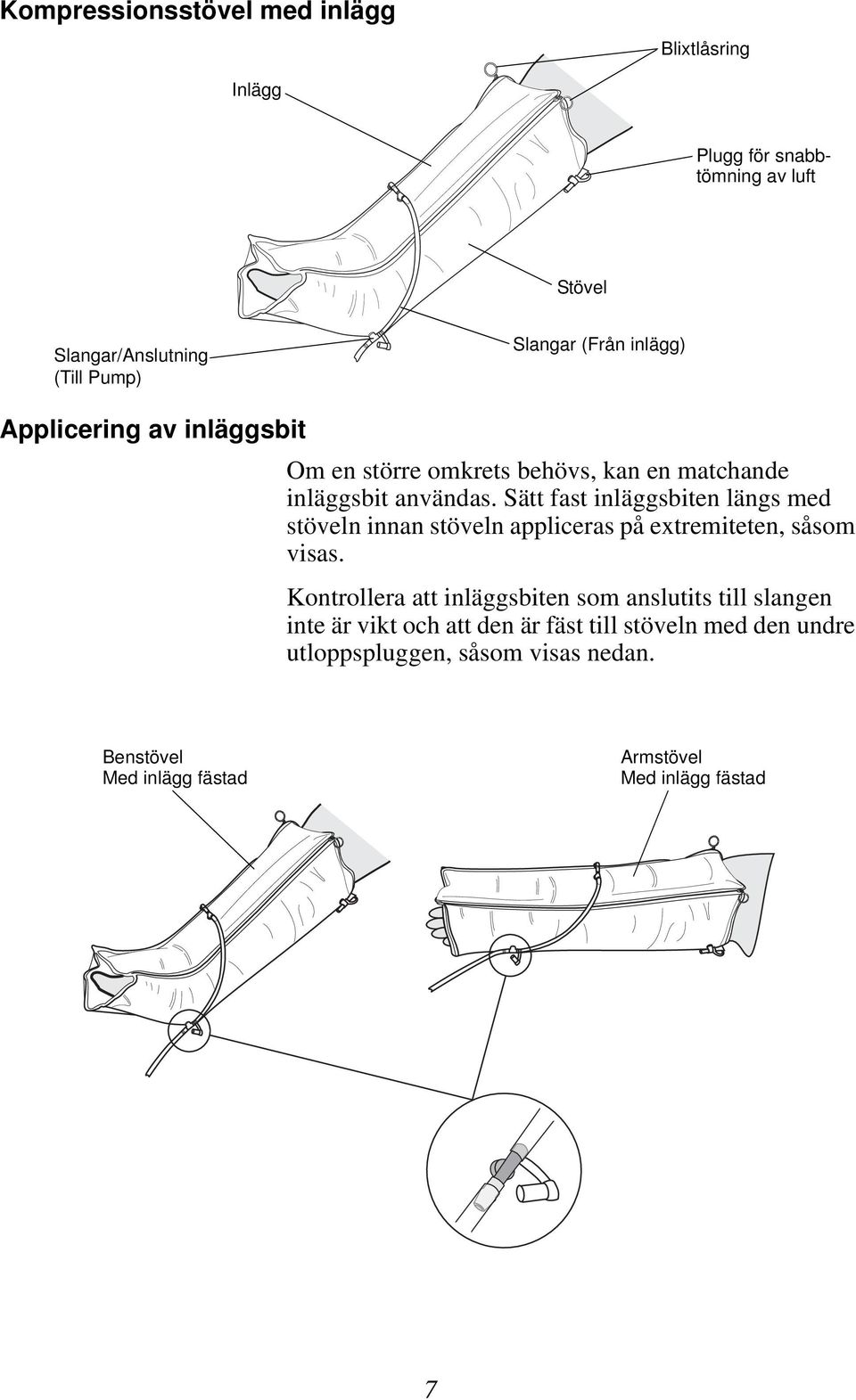

13 Kompressionsstövel med inlägg Blixtlåsring Inlägg Plugg för snabbtömning av luft Stövel Slangar/Anslutning (Till Pump) Slangar (Från inlägg) Applicering av inläggsbit Om en större omkrets behövs, kan en matchande inläggsbit användas. Sätt fast inläggsbiten längs med stöveln innan stöveln appliceras på extremiteten, såsom visas. Kontrollera att inläggsbiten som anslutits till slangen inte är vikt och att den är fäst till stöveln med den undre utloppspluggen, såsom visas nedan. Benstövel Med inlägg fästad Armstövel Med inlägg fästad 7

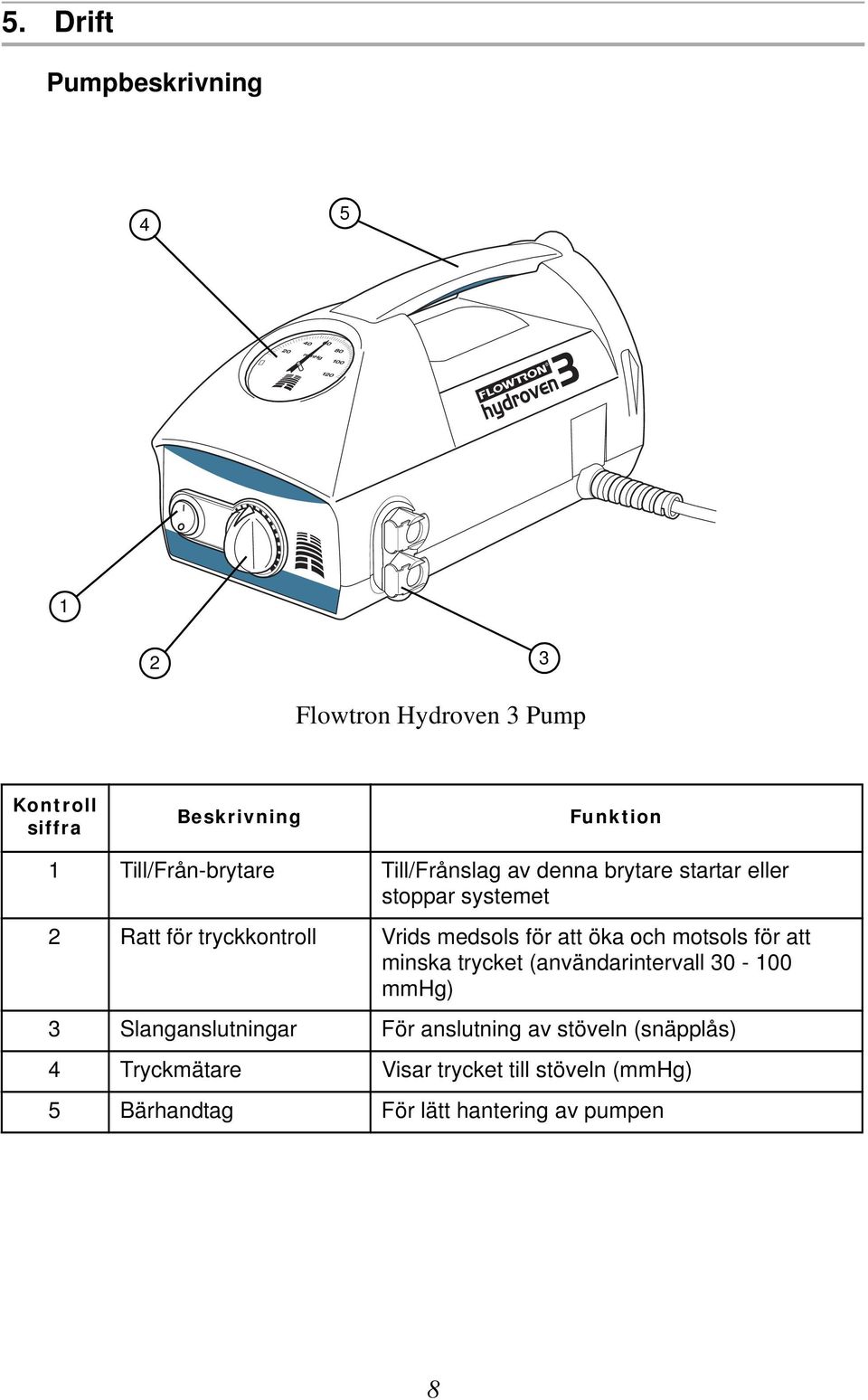

14 5. Drift Pumpbeskrivning Flowtron Hydroven 3 Pump Kontroll siffra Beskrivning Funktion 1 Till/Från-brytare Till/Frånslag av denna brytare startar eller stoppar systemet 2 Ratt för tryckkontroll Vrids medsols för att öka och motsols för att minska trycket (användarintervall mmhg) 3 Slanganslutningar För anslutning av stöveln (snäpplås) 4 Tryckmätare Visar trycket till stöveln (mmhg) 5 Bärhandtag För lätt hantering av pumpen 8

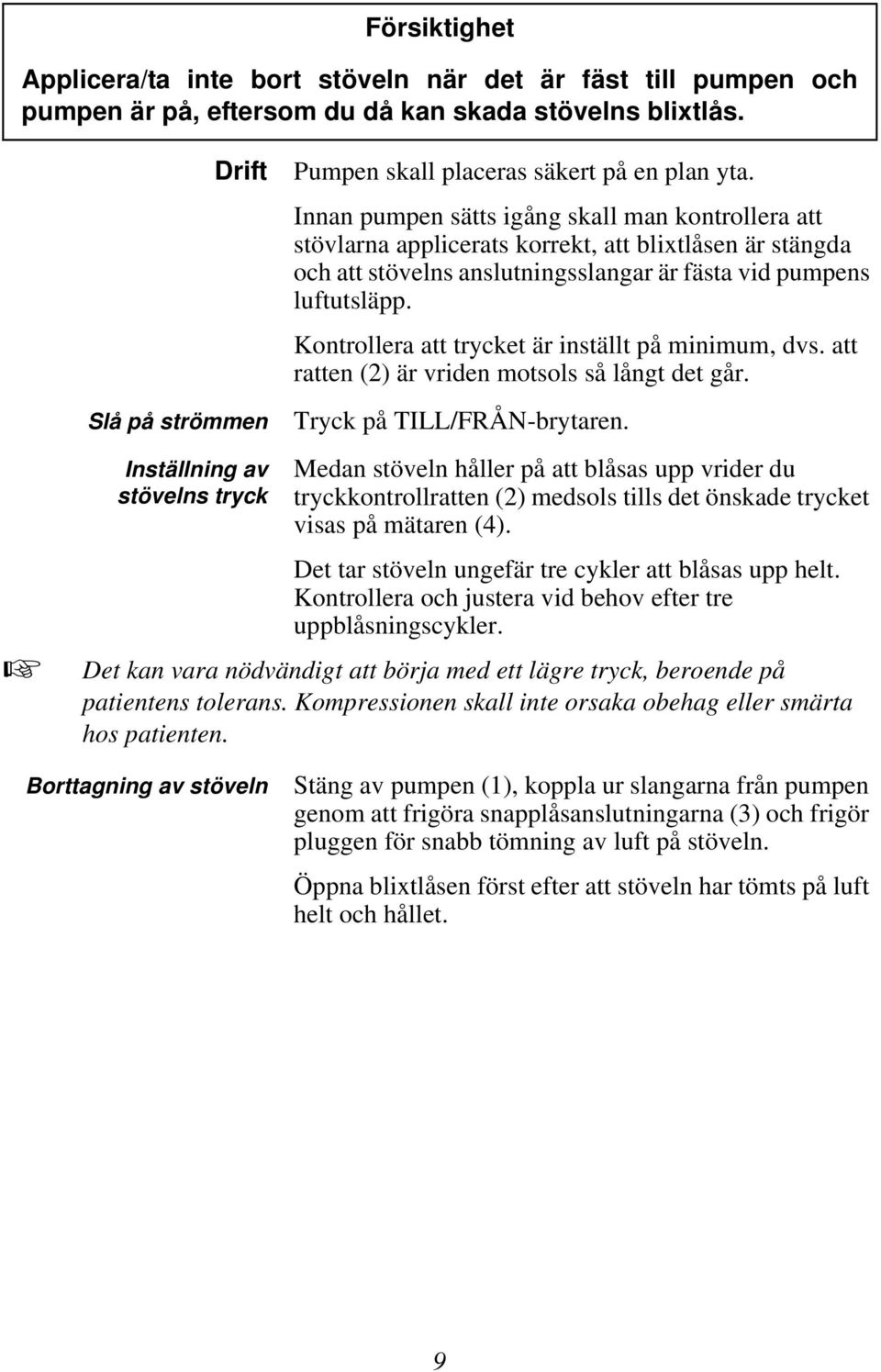

15 Försiktighet Applicera/ta inte bort stöveln när det är fäst till pumpen och pumpen är på, eftersom du då kan skada stövelns blixtlås. Drift Slå på strömmen Inställning av stövelns tryck Pumpen skall placeras säkert på en plan yta. Innan pumpen sätts igång skall man kontrollera att stövlarna applicerats korrekt, att blixtlåsen är stängda och att stövelns anslutningsslangar är fästa vid pumpens luftutsläpp. Kontrollera att trycket är inställt på minimum, dvs. att ratten (2) är vriden motsols så långt det går. Tryck på TILL/FRÅN-brytaren. Medan stöveln håller på att blåsas upp vrider du tryckkontrollratten (2) medsols tills det önskade trycket visas på mätaren (4). Det tar stöveln ungefär tre cykler att blåsas upp helt. Kontrollera och justera vid behov efter tre uppblåsningscykler. Det kan vara nödvändigt att börja med ett lägre tryck, beroende på patientens tolerans. Kompressionen skall inte orsaka obehag eller smärta hos patienten. Borttagning av stöveln Stäng av pumpen (1), koppla ur slangarna från pumpen genom att frigöra snapplåsanslutningarna (3) och frigör pluggen för snabb tömning av luft på stöveln. Öppna blixtlåsen först efter att stöveln har tömts på luft helt och hållet. 9

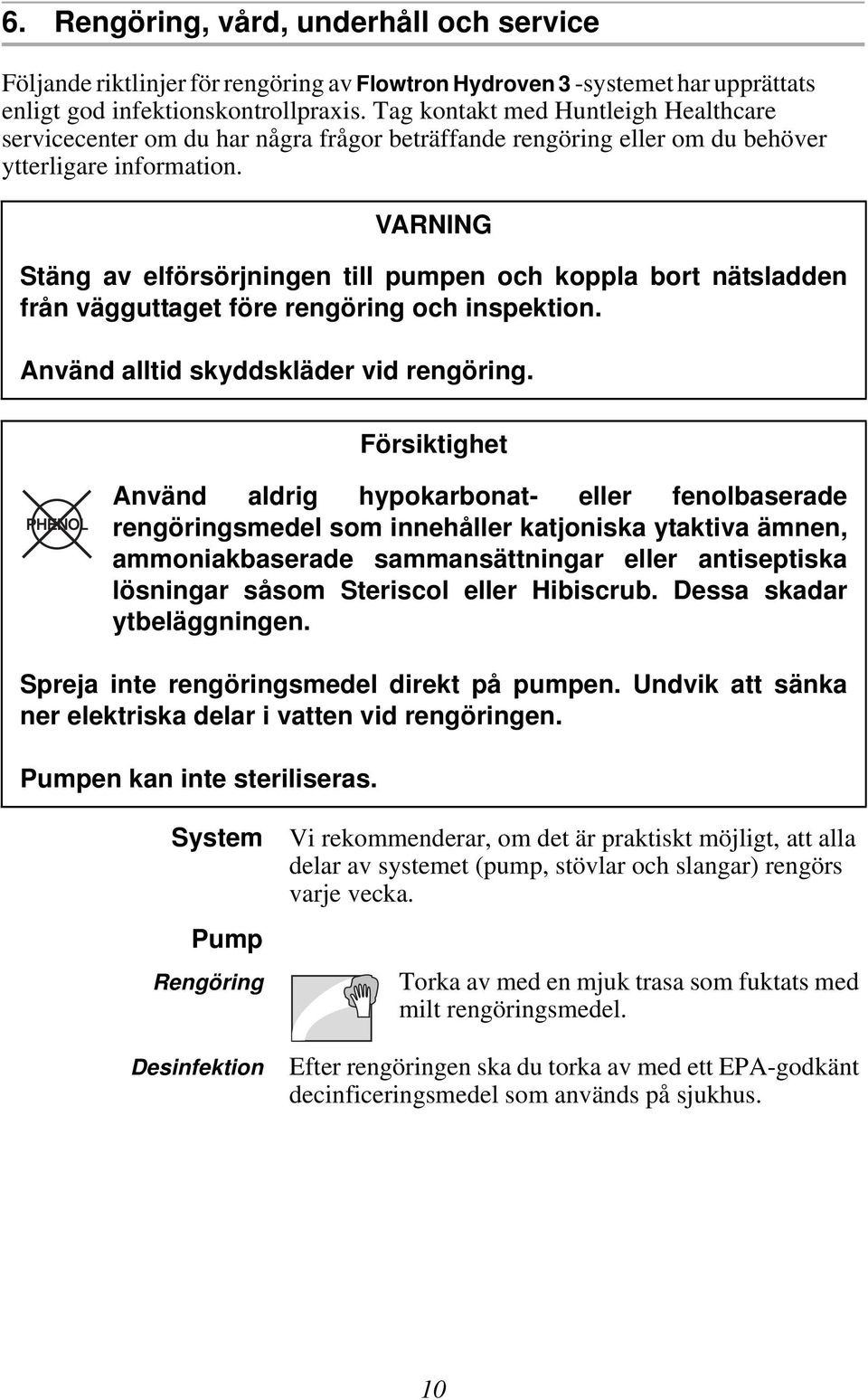

16 6. Rengöring, vård, underhåll och service Följande riktlinjer för rengöring av Flowtron Hydroven 3 -systemet har upprättats enligt god infektionskontrollpraxis. Tag kontakt med Huntleigh Healthcare servicecenter om du har några frågor beträffande rengöring eller om du behöver ytterligare information. VARNING Stäng av elförsörjningen till pumpen och koppla bort nätsladden från vägguttaget före rengöring och inspektion. Använd alltid skyddskläder vid rengöring. Försiktighet Använd aldrig hypokarbonat- eller fenolbaserade rengöringsmedel som innehåller katjoniska ytaktiva ämnen, ammoniakbaserade sammansättningar eller antiseptiska lösningar såsom Steriscol eller Hibiscrub. Dessa skadar ytbeläggningen. Spreja inte rengöringsmedel direkt på pumpen. Undvik att sänka ner elektriska delar i vatten vid rengöringen. Pumpen kan inte steriliseras. System Pump Rengöring Desinfektion Vi rekommenderar, om det är praktiskt möjligt, att alla delar av systemet (pump, stövlar och slangar) rengörs varje vecka. Torka av med en mjuk trasa som fuktats med milt rengöringsmedel. Efter rengöringen ska du torka av med ett EPA-godkänt decinficeringsmedel som används på sjukhus. 10

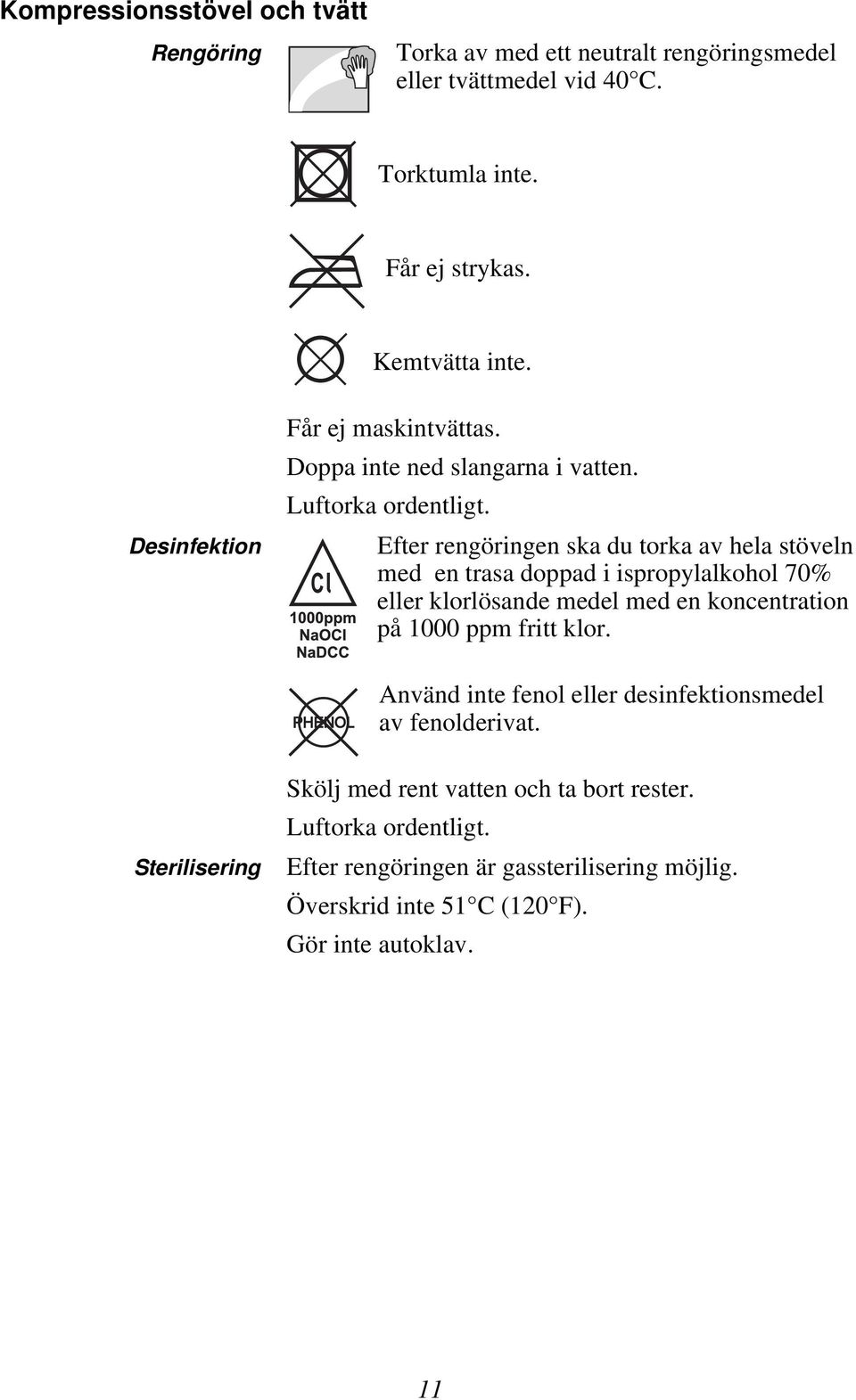

17 Kompressionsstövel och tvätt Rengöring Torka av med ett neutralt rengöringsmedel eller tvättmedel vid 40 C. Torktumla inte. Får ej strykas. Kemtvätta inte. Desinfektion Får ej maskintvättas. Doppa inte ned slangarna i vatten. Luftorka ordentligt. Efter rengöringen ska du torka av hela stöveln med en trasa doppad i ispropylalkohol 70% eller klorlösande medel med en koncentration på 1000 ppm fritt klor. Använd inte fenol eller desinfektionsmedel av fenolderivat. Sterilisering Skölj med rent vatten och ta bort rester. Luftorka ordentligt. Efter rengöringen är gassterilisering möjlig. Överskrid inte 51 C (120 F). Gör inte autoklav. 11

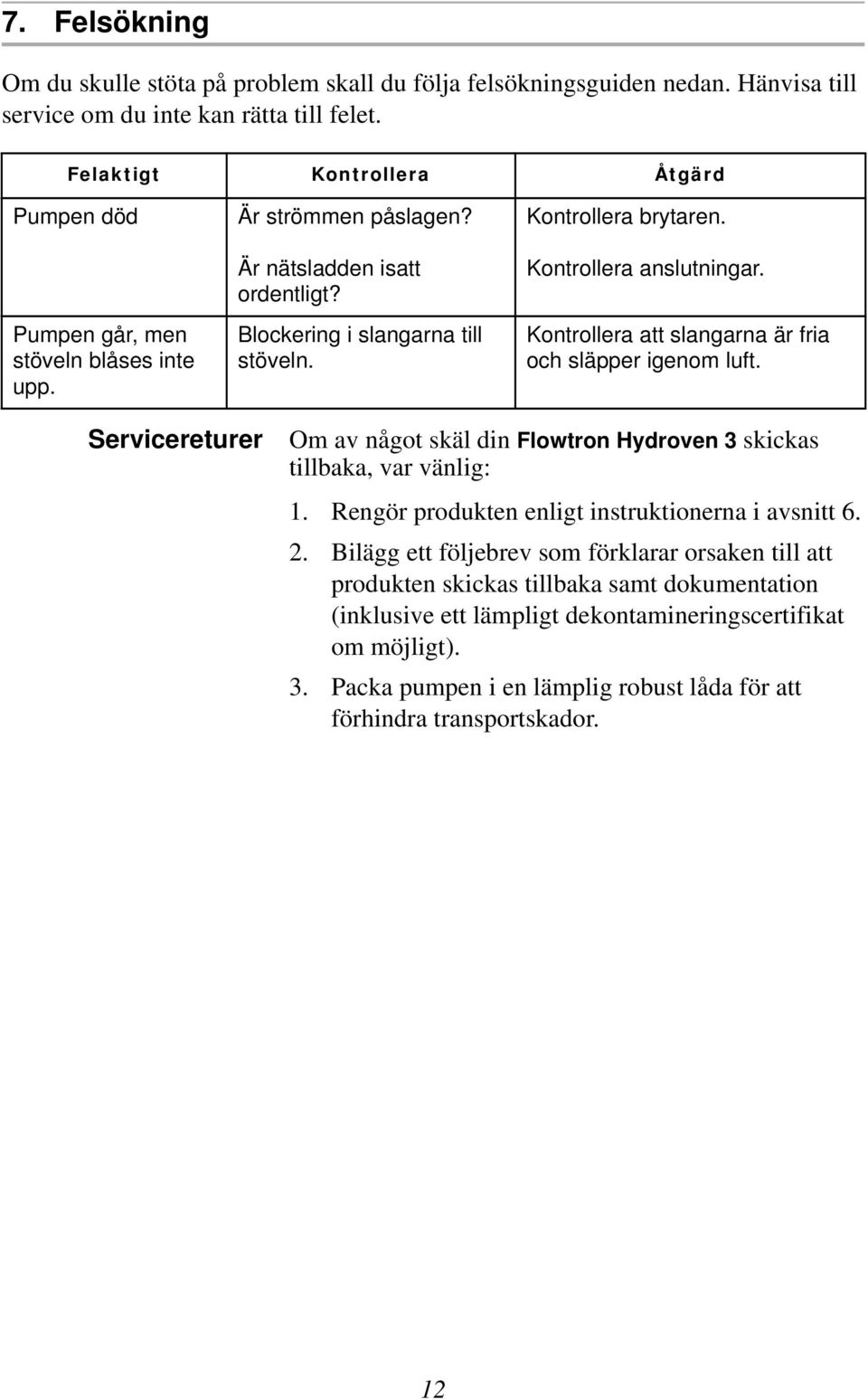

18 7. Felsökning Om du skulle stöta på problem skall du följa felsökningsguiden nedan. Hänvisa till service om du inte kan rätta till felet. Felaktigt Kontrollera Åtgärd Pumpen död Pumpen går, men stöveln blåses inte upp. Är strömmen påslagen? Är nätsladden isatt ordentligt? Blockering i slangarna till stöveln. Kontrollera brytaren. Kontrollera anslutningar. Kontrollera att slangarna är fria och släpper igenom luft. Servicereturer Om av något skäl din Flowtron Hydroven 3 skickas tillbaka, var vänlig: 1. Rengör produkten enligt instruktionerna i avsnitt Bilägg ett följebrev som förklarar orsaken till att produkten skickas tillbaka samt dokumentation (inklusive ett lämpligt dekontamineringscertifikat om möjligt). 3. Packa pumpen i en lämplig robust låda för att förhindra transportskador. 12

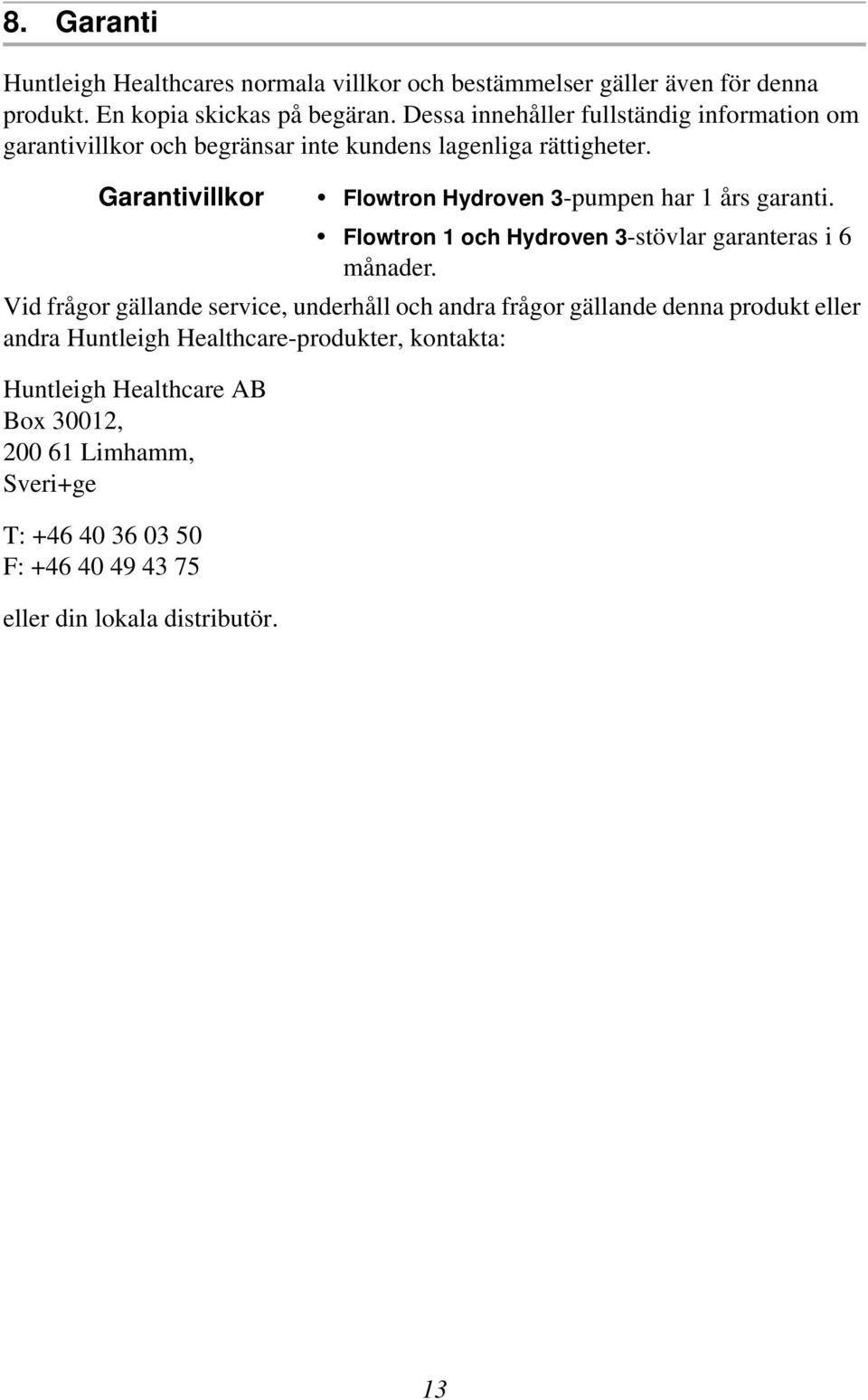

19 8. Garanti Huntleigh Healthcares normala villkor och bestämmelser gäller även för denna produkt. En kopia skickas på begäran. Dessa innehåller fullständig information om garantivillkor och begränsar inte kundens lagenliga rättigheter. Garantivillkor Flowtron Hydroven 3-pumpen har 1 års garanti. Flowtron 1 och Hydroven 3-stövlar garanteras i 6 månader. Vid frågor gällande service, underhåll och andra frågor gällande denna produkt eller andra Huntleigh Healthcare-produkter, kontakta: Huntleigh Healthcare AB Box 30012, Limhamm, Sveri+ge T: F: eller din lokala distributör. 13

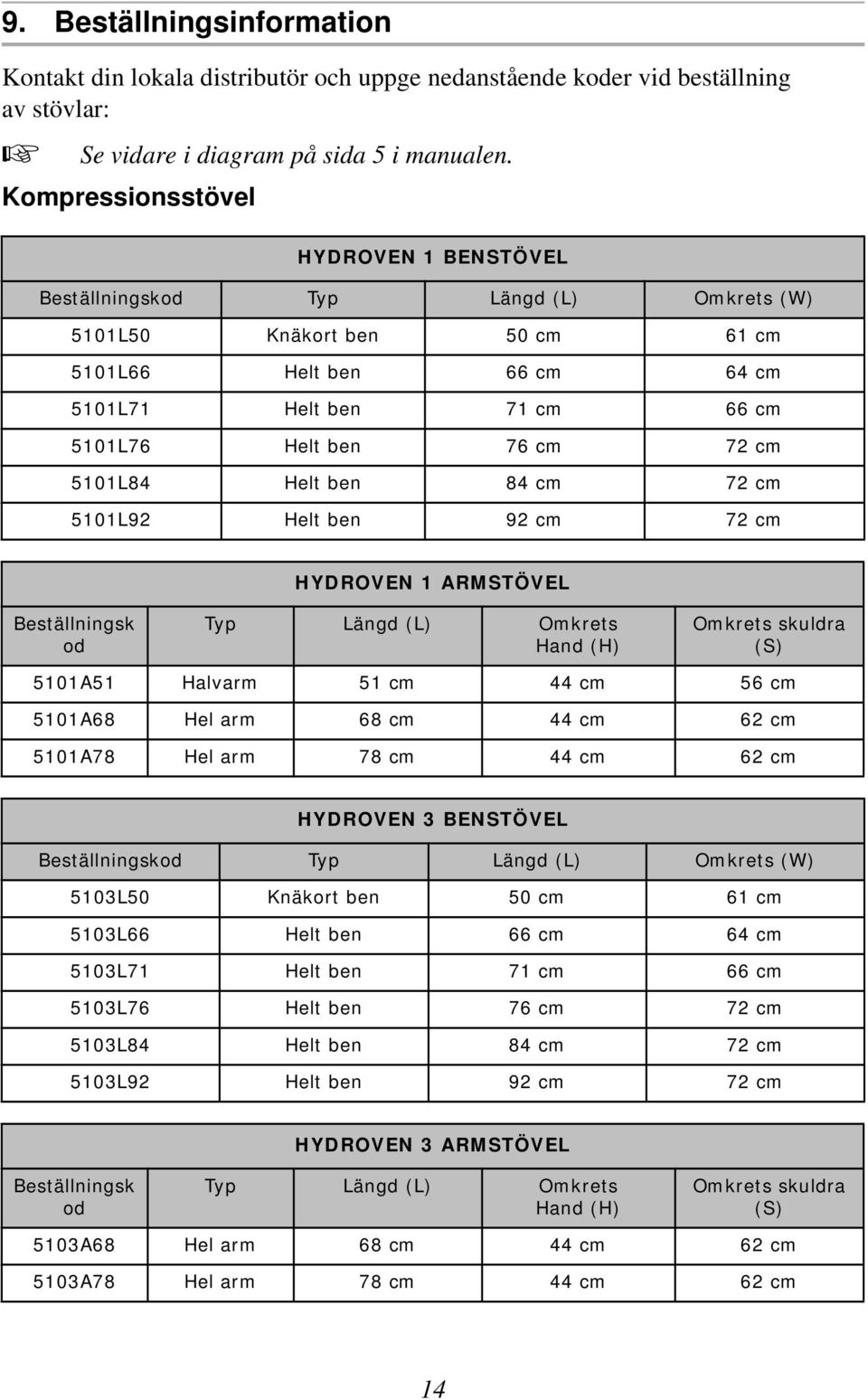

20 9. Beställningsinformation Kontakt din lokala distributör och uppge nedanstående koder vid beställning av stövlar: Se vidare i diagram på sida 5 i manualen. Kompressionsstövel HYDROVEN 1 BENSTÖVEL Beställningskod Typ Längd (L) Omkrets (W) 5101L50 Knäkort ben 50 cm 61 cm 5101L66 Helt ben 66 cm 64 cm 5101L71 Helt ben 71 cm 66 cm 5101L76 Helt ben 76 cm 72 cm 5101L84 Helt ben 84 cm 72 cm 5101L92 Helt ben 92 cm 72 cm HYDROVEN 1 ARMSTÖVEL Beställningsk od Typ Längd (L) Omkrets Hand (H) Omkrets skuldra (S) 5101A51 Halvarm 51 cm 44 cm 56 cm 5101A68 Hel arm 68 cm 44 cm 62 cm 5101A78 Hel arm 78 cm 44 cm 62 cm HYDROVEN 3 BENSTÖVEL Beställningskod Typ Längd (L) Omkrets (W) 5103L50 Knäkort ben 50 cm 61 cm 5103L66 Helt ben 66 cm 64 cm 5103L71 Helt ben 71 cm 66 cm 5103L76 Helt ben 76 cm 72 cm 5103L84 Helt ben 84 cm 72 cm 5103L92 Helt ben 92 cm 72 cm HYDROVEN 3 ARMSTÖVEL Beställningsk od Typ Längd (L) Omkrets Hand (H) Omkrets skuldra (S) 5103A68 Hel arm 68 cm 44 cm 62 cm 5103A78 Hel arm 78 cm 44 cm 62 cm 14

21 Inlägg HYDROVEN INLÄGGSBITAR (Som passar stövlar för Hydroven 1 och Hydroven 3) Beställningsk od Typ Längd (L) Utökad omkrets där änden är som bredast Utökad omkrets där änden är som smalast 510LI50 Knäkort ben 50 cm 19 cm 14 cm 510LI66 Helt ben 66 cm 19 cm 14 cm 510LI71 Helt ben 71 cm 19 cm 14 cm 510LI76 Helt ben 76 cm 19 cm 14 cm 510LI84 Helt ben 84 cm 19 cm 14 cm 510LI92 Helt ben 92 cm 19 cm 14 cm 510AI68 Hel arm 68 cm 17 cm 12 cm 510AI78 Hel arm 78 cm 17 cm 12 cm 15

22 10. Teknisk beskrivning Modell nr: Matarspänning: Mätarfrekvens: Märkeffekt: Säkring: DK 230 V 50 Hz 14VA F 500 ma 250V Storlek: Bredd: 270 mm Vikt: Djup: Höjd: Material i fodral Elektrisk säkerhetsstandard: Skyddsgrad: Skydd mot vätskeinträngning: Driftsläge: 150 mm 105 mm 2.4 kg ABS Plast EN :1990/A13:1996 Klass II, Typ BF Ordinär (ej skyddad) Kontinuerlig Utrustningssymboler: Växelström O (från) I (till) Strömmen bortkopplas från nätet Strömmen ansluten till nätet Typ BF Dubbelisolerad Säkring Drift Temperaturintervall: +10 C till +40 C Relativ fuktighet: 30% till 75% Lufttryck 700 hpa till 1060 hpa Förvaring Intervall, -40 C till +70 C förvaringstemperatur: Relativ fuktighet: 10 % till 100 % (icke-kondenserande) Lufttryck: 500 hpa till 1060 hpa 16

23 Miljöskydd: Kassera denna enhet i enlighet med lokala föreskrifter 17

24 18

25

26

27

28 Huntleigh Healthcare Ltd SV_01
