1 välja tak Tegeltak, betongtak, underlagstak och taktillbehör 2010 ROOFS ROOFS FOR FOR LIVING I

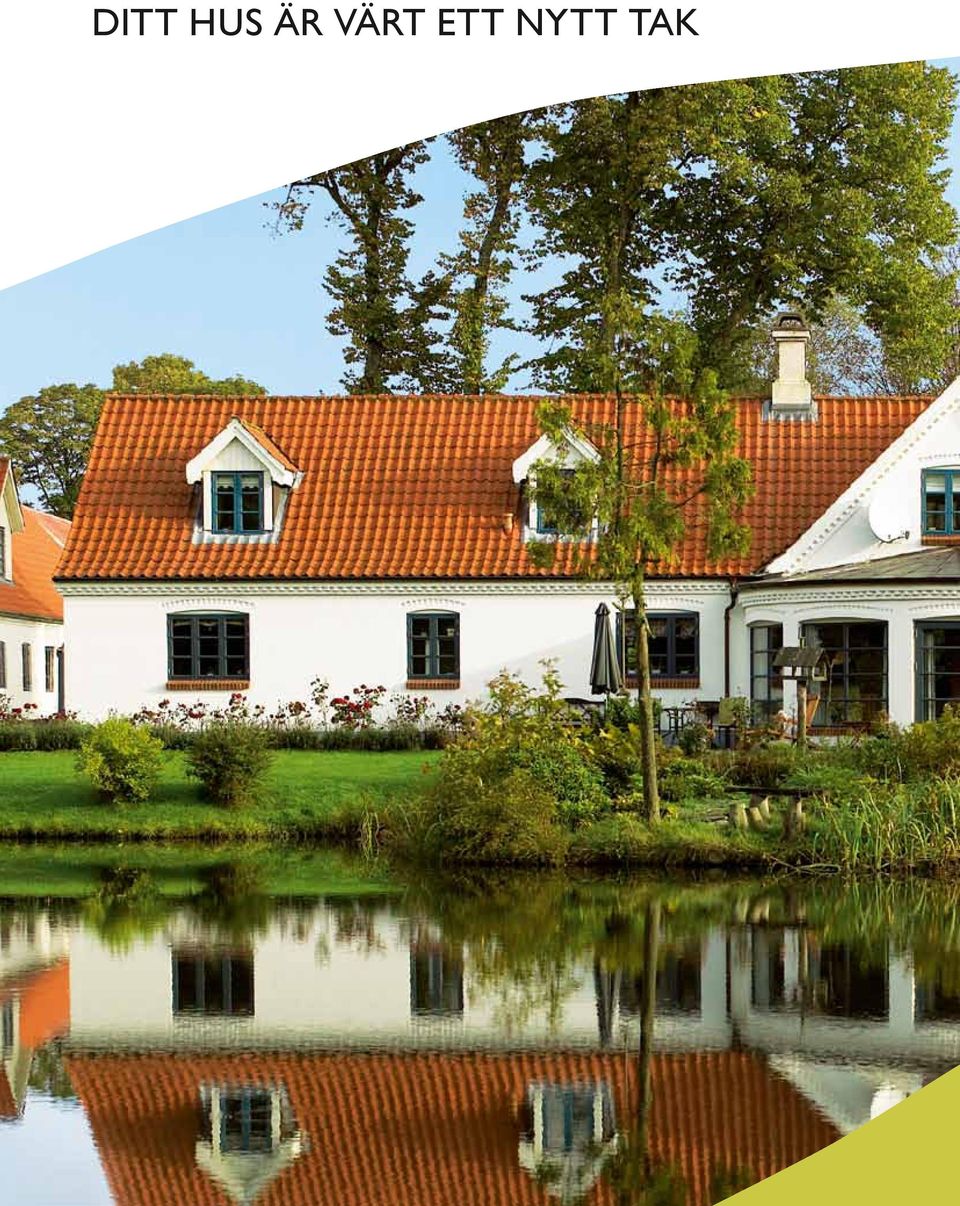

2 Ditt hus är värt ett nytt tak II

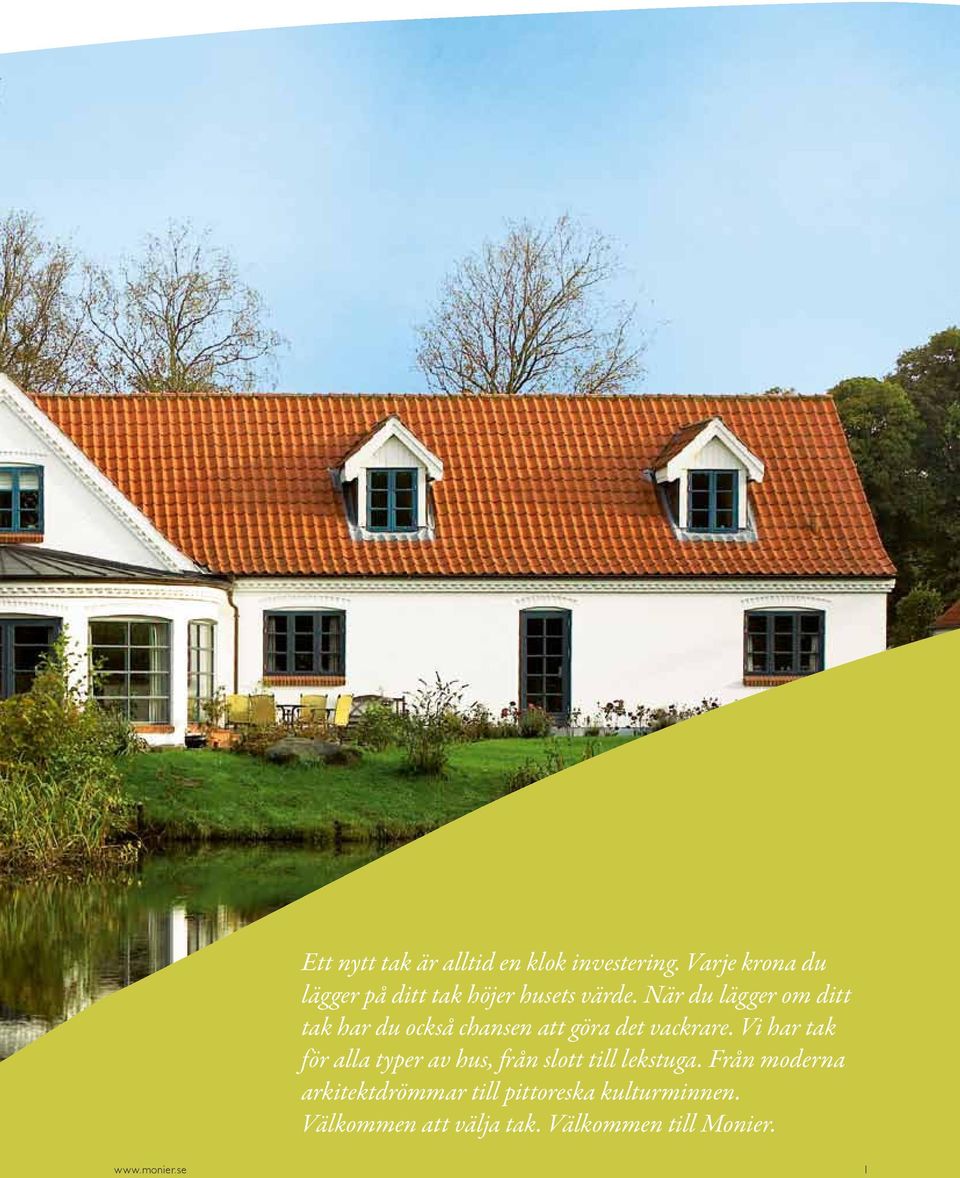

3 Ett nytt tak är alltid en klok investering. Varje krona du lägger på ditt tak höjer husets värde. När du lägger om ditt tak har du också chansen att göra det vackrare. Vi har tak för alla typer av hus, från slott till lekstuga. Från moderna arkitektdrömmar till pittoreska kulturminnen. Välkommen att välja tak. Välkommen till Monier. 1

4 Renovera! Ett nytt tak är en god investering, på flera sätt. Ett bra tak skyddar husets konstruktion från väder och vind. Det håller fukten borta och ventilerar bort kondens. Ett skadat eller dåligt tak kan tyvärr snabbt leda till allvarliga skador. Men ett nytt tak kan också göra ditt hus vackrare. Ett väl fungerande och vackert tak höjer värdet på ditt hus. Se på ditt hus, se över ditt tak. Det kommer att löna sig. 1 Se på ditt hus Ta ett steg tillbaka och titta på ditt hus. Fundera lite på möjligheterna ett nytt tak ger t ex färger och struktur. Hur ser det ut i omgivningarna, vilken typ av tak skulle passa? När du börjar fundera öppnar sig många möjligheter, en ny färg eller ny typ av panna kan ge ditt hus en helt ny karaktär. 2 Välj tak Hos våra återförsäljare hittar du våra takpannor och får hjälp att välja. Det finns ett stort utbud med takpannor och tillhörande produkter i olika stilar och med smarta funktioner. Här kan du också få svar på alla praktiska frågor: Hur löser man ventilationen, taksäkerheten osv? Här får du också en offert på ett takpaket för ditt hus. 3 En sista kontroll När du bestämt dig för hur du vill att ditt hus ska se ut bör du göra en kontroll med Byggnadsnämnden, Stadsbyggnadskontoret och din lokala villaförening. Detta för att vara säker på att det inte finns några hinder för din renovering på grund av lokala förordningar eller regler. 4 Genomförande Att lägga ett nytt tak är ett stort projekt och för de flesta handlar det om att hitta någon som kan utföra arbetet på ett säkert och fackmannamässigt sätt. Din lokala bygghandlare kan rekommendera takläggare nära dig. Du kan också söka på 2

5 FÖRE Renoveringsprojektet i praktiken Det kan finnas flera anledningar för att byta tak. Kanske har det gamla taket blivit fult och trasigt, kanske bygger man om huset och måste byta ut vissa delar. Det här huset är ett exempel: efter att utbyggnaden var klar insåg man att det tak som låg på den gamla delen av huset inte gav det intryck man ville ha. Husets ägare hade anlitat en arkitekt till byggprojektet som nu fick ett nytt uppdrag: hitta en takpanna som framhäver och ger huset mer helhetskänsla. Arkitekten tog fram ett par förslag från MONIERs produktsortiment: KDN i vinröd och kolsvart två glaserade taktegel som skulle ge det rätta exklusiva intrycket man var ute efter. Efter att provat först på en liten bit av taket togs beslutet: KDN glaserad kolsvart. KDN är ett falsat och elegant taktegel som är enkelt att lägga, vilket uppskattades under arbetets gång med tanke på husets många prång och kupor. Husets ägare blev mycket nöjda med slutresultatet: ett tryggt kvalitetstak som håller länge. 3

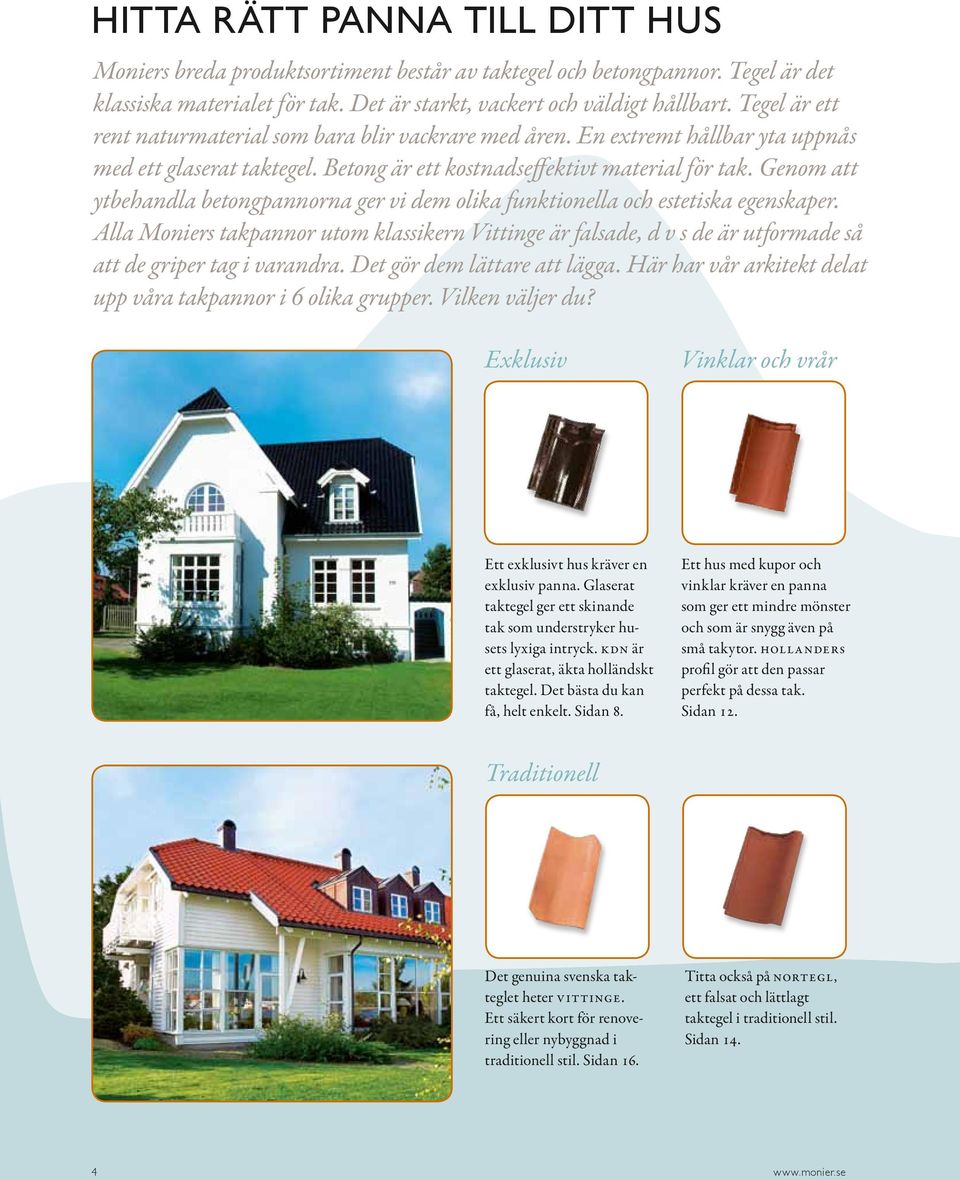

6 Hitta rätt panna till ditt hus Moniers breda produktsortiment består av taktegel och betongpannor. Tegel är det klassiska materialet för tak. Det är starkt, vackert och väldigt hållbart. Tegel är ett rent naturmaterial som bara blir vackrare med åren. En extremt hållbar yta uppnås med ett glaserat taktegel. Betong är ett kostnadseffektivt material för tak. Genom att ytbehandla betongpannorna ger vi dem olika funktionella och estetiska egenskaper. Alla Moniers takpannor utom klassikern Vittinge är falsade, d v s de är utformade så att de griper tag i varandra. Det gör dem lättare att lägga. Här har vår arkitekt delat upp våra takpannor i 6 olika grupper. Vilken väljer du? Exklusiv Vinklar och vrår Ett exklusivt hus kräver en exklusiv panna. Glaserat taktegel ger ett skinande tak som understryker husets lyxiga intryck. KDN är ett glaserat, äkta holländskt taktegel. Det bästa du kan få, helt enkelt. Sidan 8. Ett hus med kupor och vinklar kräver en panna som ger ett mindre mönster och som är snygg även på små takytor. Hollanders profil gör att den passar perfekt på dessa tak. Sidan 12. Traditionell Det genuina svenska takteglet heter Vittinge. Ett säkert kort för renovering eller nybyggnad i traditionell stil. Sidan 16. Titta också på Nortegl, ett falsat och lättlagt taktegel i traditionell stil. Sidan

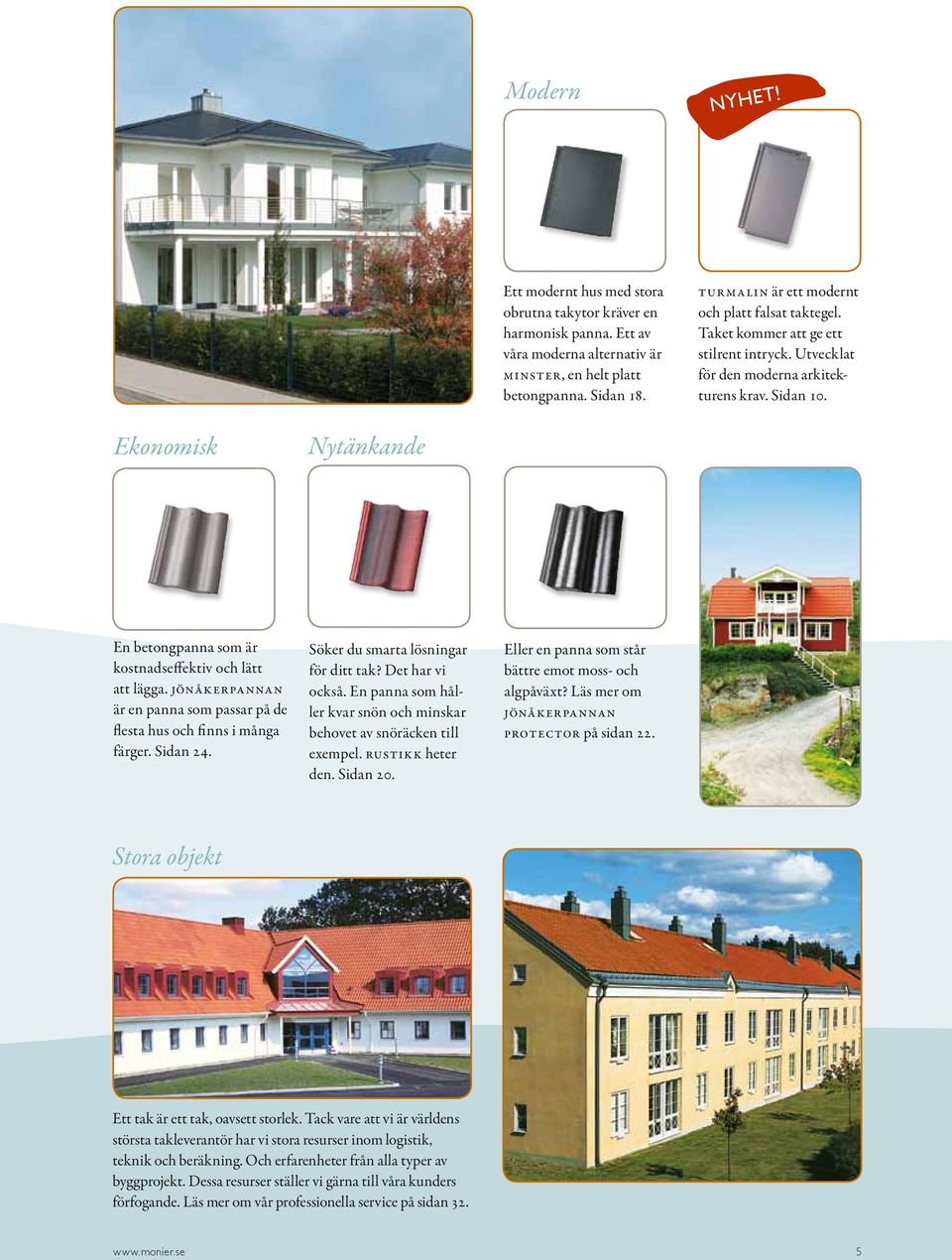

7 Modern NYHET! Ett modernt hus med stora obrutna takytor kräver en harmonisk panna. Ett av våra moderna alternativ är Minster, en helt platt betongpanna. Sidan 18. Turmalin är ett modernt och platt falsat taktegel. Taket kommer att ge ett stilrent intryck. Utvecklat för den moderna arkitekturens krav. Sidan 10. Ekonomisk Nytänkande En betongpanna som är kostnads effektiv och lätt att lägga. Jönåkerpannan är en panna som passar på de flesta hus och finns i många färger. Sidan 24. Söker du smarta lösningar för ditt tak? Det har vi också. En panna som håller kvar snön och minskar behovet av snö räcken till exempel. Rustikk heter den. Sidan 20. Eller en panna som står bättre emot moss- och algpåväxt? Läs mer om jönåkerpannan Protector på sidan 22. Stora objekt Ett tak är ett tak, oavsett storlek. Tack vare att vi är världens största takleverantör har vi stora resurser inom logistik, teknik och beräkning. Och erfarenheter från alla typer av byggprojekt. Dessa resurser ställer vi gärna till våra kunders förfogande. Läs mer om vår professionella service på sidan

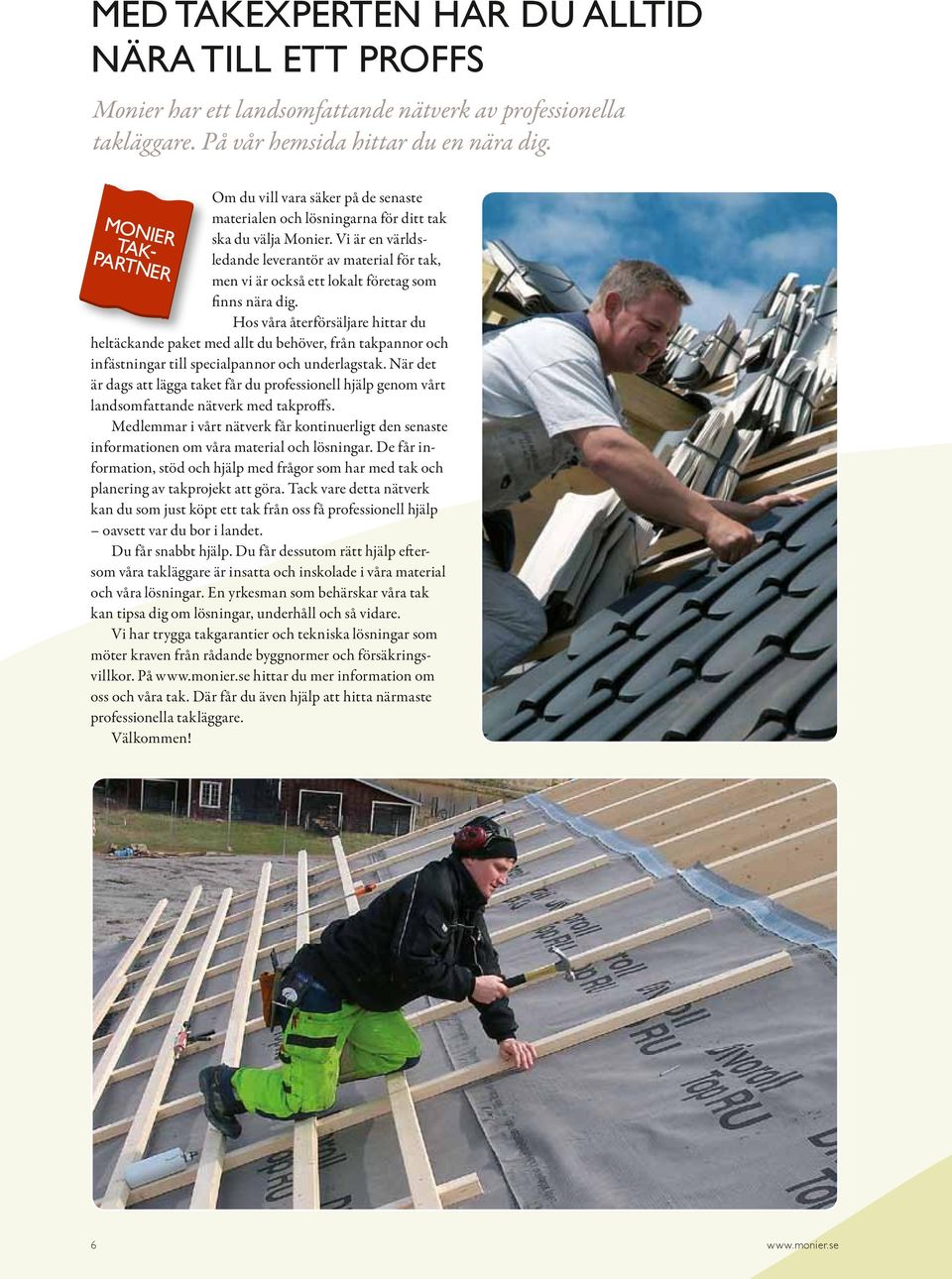

8 Med takexperten har du alltid nära till ett proffs Monier har ett landsomfattande nätverk av professionella takläggare. På vår hemsida hittar du en nära dig. Om du vill vara säker på de senaste materialen och lösningarna för ditt tak ska du välja Monier. Vi är en världsledande leverantör av material för tak, men vi är också ett lokalt företag som finns nära dig. Hos våra återförsäljare hittar du heltäckande paket med allt du behöver, från takpannor och infästningar till specialpannor och underlagstak. När det är dags att lägga taket får du professionell hjälp genom vårt landsomfattande nätverk med takproffs. Medlemmar i vårt nätverk får kontinuerligt den senaste informationen om våra material och lösningar. De får information, stöd och hjälp med frågor som har med tak och planering av takprojekt att göra. Tack vare detta nätverk kan du som just köpt ett tak från oss få professionell hjälp oavsett var du bor i landet. Du får snabbt hjälp. Du får dessutom rätt hjälp eftersom våra takläggare är insatta och inskolade i våra material och våra lösningar. En yrkesman som behärskar våra tak kan tipsa dig om lösningar, underhåll och så vidare. Vi har trygga takgarantier och tekniska lösningar som möter kraven från rådande byggnormer och försäkringsvillkor. På hittar du mer information om oss och våra tak. Där får du även hjälp att hitta närmaste professionella takläggare. Välkommen! 6

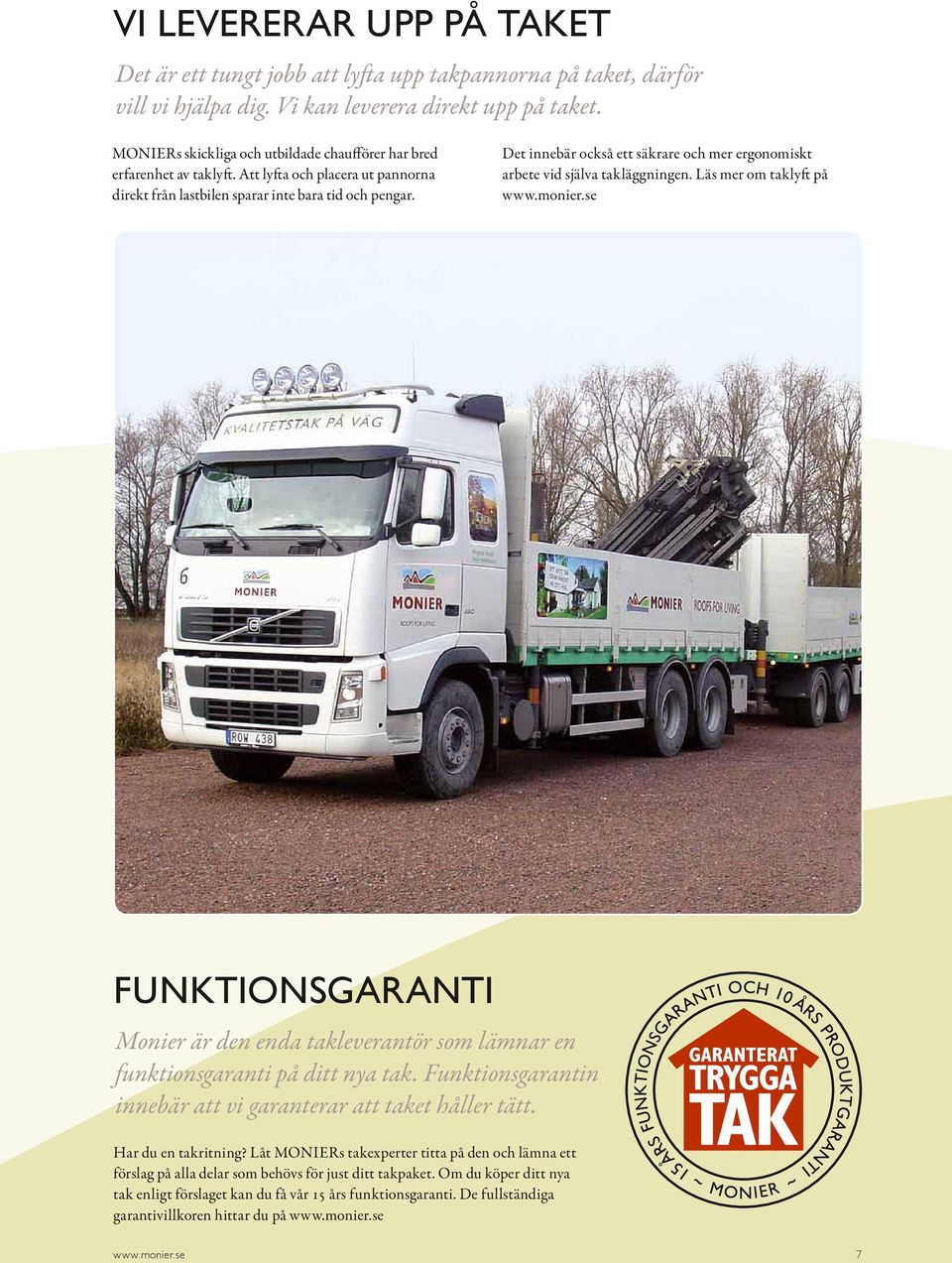

9 Vi levererar upp på taket Det är ett tungt jobb att lyfta upp takpannorna på taket, därför vill vi hjälpa dig. Vi kan leverera direkt upp på taket. MONIERs skickliga och utbildade chaufförer har bred erfarenhet av taklyft. Att lyfta och placera ut pannorna direkt från lastbilen sparar inte bara tid och pengar. Det innebär också ett säkrare och mer ergonomiskt arbete vid själva takläggningen. Läs mer om taklyft på Funktionsgaranti Monier är den enda takleverantör som lämnar en funktionsgaranti på ditt nya tak. Funktionsgarantin innebär att vi garanterar att taket håller tätt. Har du en takritning? Låt MONIERs takexperter titta på den och lämna ett förslag på alla delar som behövs för just ditt takpaket. Om du köper ditt nya tak enligt förslaget kan du få vår 15 års funktionsgaranti. De fullständiga garantivillkoren hittar du på 7

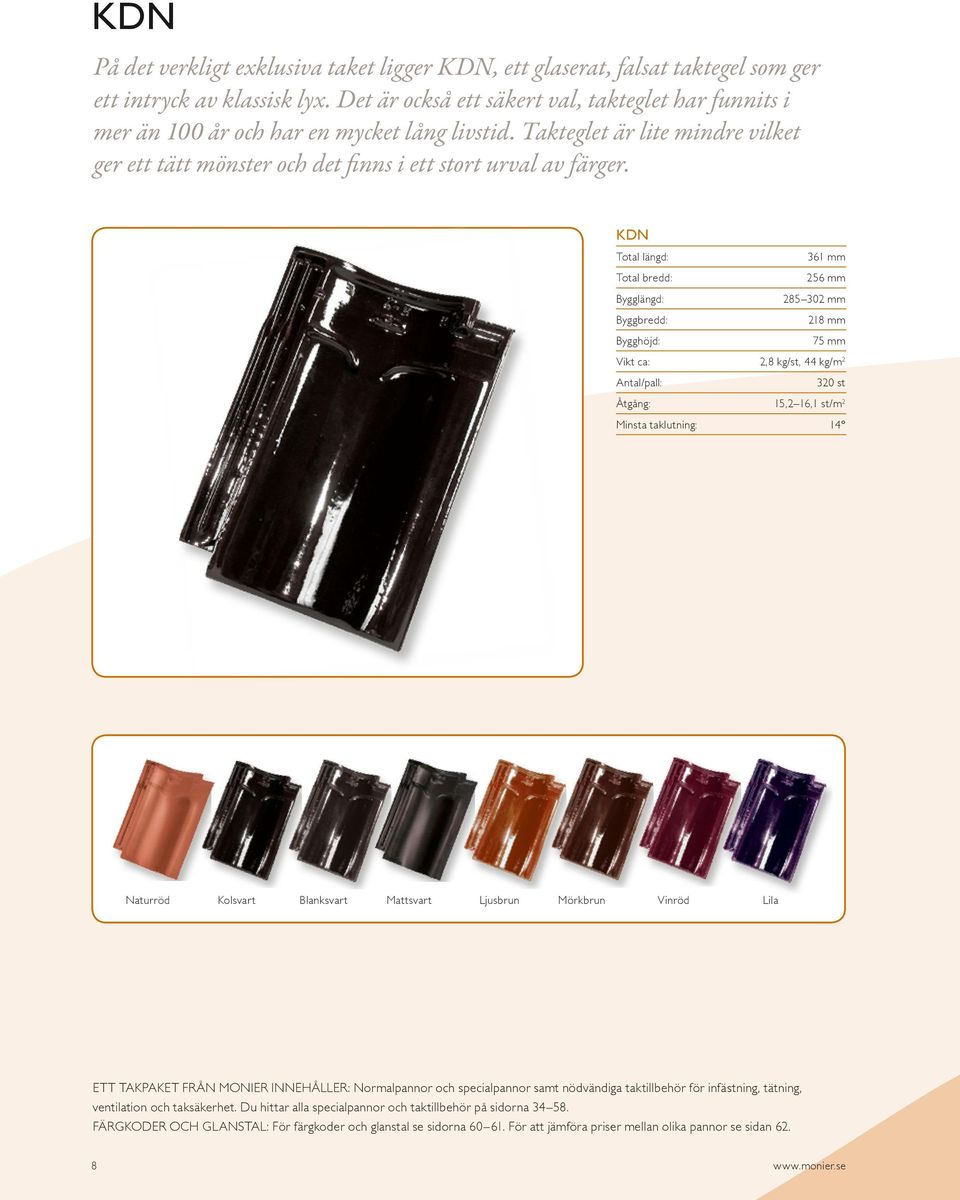

10 kdn På det verkligt exklusiva taket ligger KDN, ett glaserat, falsat taktegel som ger ett intryck av klassisk lyx. Det är också ett säkert val, takteglet har funnits i mer än 100 år och har en mycket lång livstid. Takteglet är lite mindre vilket ger ett tätt mönster och det finns i ett stort urval av färger. KDN Total längd: Total bredd: Bygglängd: Byggbredd: Bygghöjd: 361 mm 256 mm mm 218 mm 75 mm Vikt ca: 2,8 kg/st, 44 kg/m 2 Antal/pall: 320 st Åtgång: 15,2 16,1 st/m 2 Minsta taklutning: 14 Naturröd Kolsvart Blanksvart Mattsvart Ljusbrun Mörkbrun Vinröd Lila Ett takpaket från MONIER innehåller: Normalpannor och specialpannor samt nödvändiga taktillbehör för infästning, tätning, ventilation och taksäkerhet. Du hittar alla specialpannor och taktillbehör på sidorna Färgkoder och glanstal: För färgkoder och glanstal se sidorna För att jämföra priser mellan olika pannor se sidan

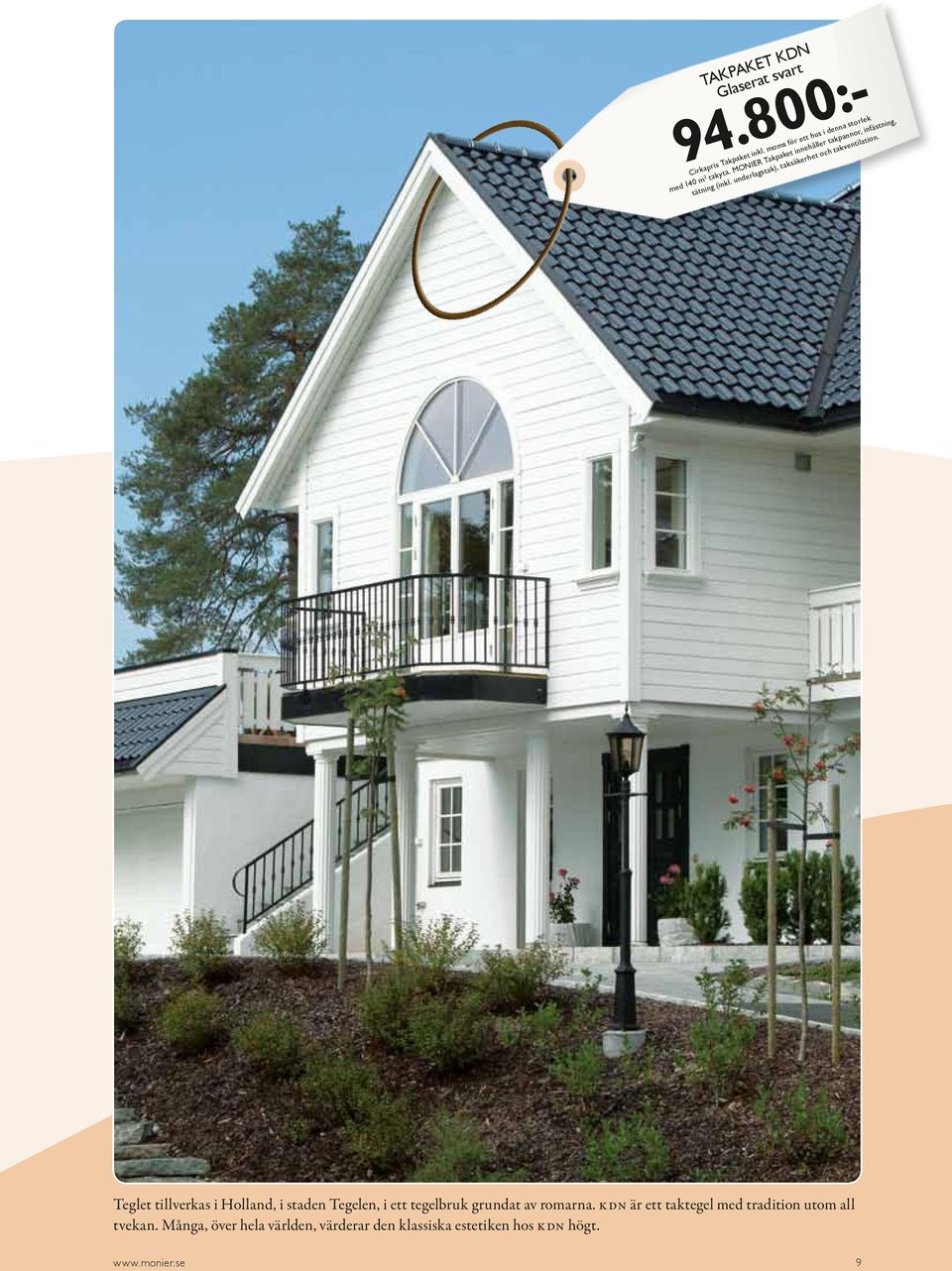

11 Takpaket KDN Glaserat svart :- Cirkapris Takpaket inkl. moms för ett hus i denna storlek med 140 m 2 takyta. MONIER Takpaket innehåller takpannor, infästning, tätning (inkl. underlagstak), taksäkerhet och takventilation. Teglet tillverkas i Holland, i staden Tegelen, i ett tegelbruk grundat av romarna. KDN är ett taktegel med tradition utom all tvekan. Många, över hela världen, värderar den klassiska estetiken hos KDN högt. 9

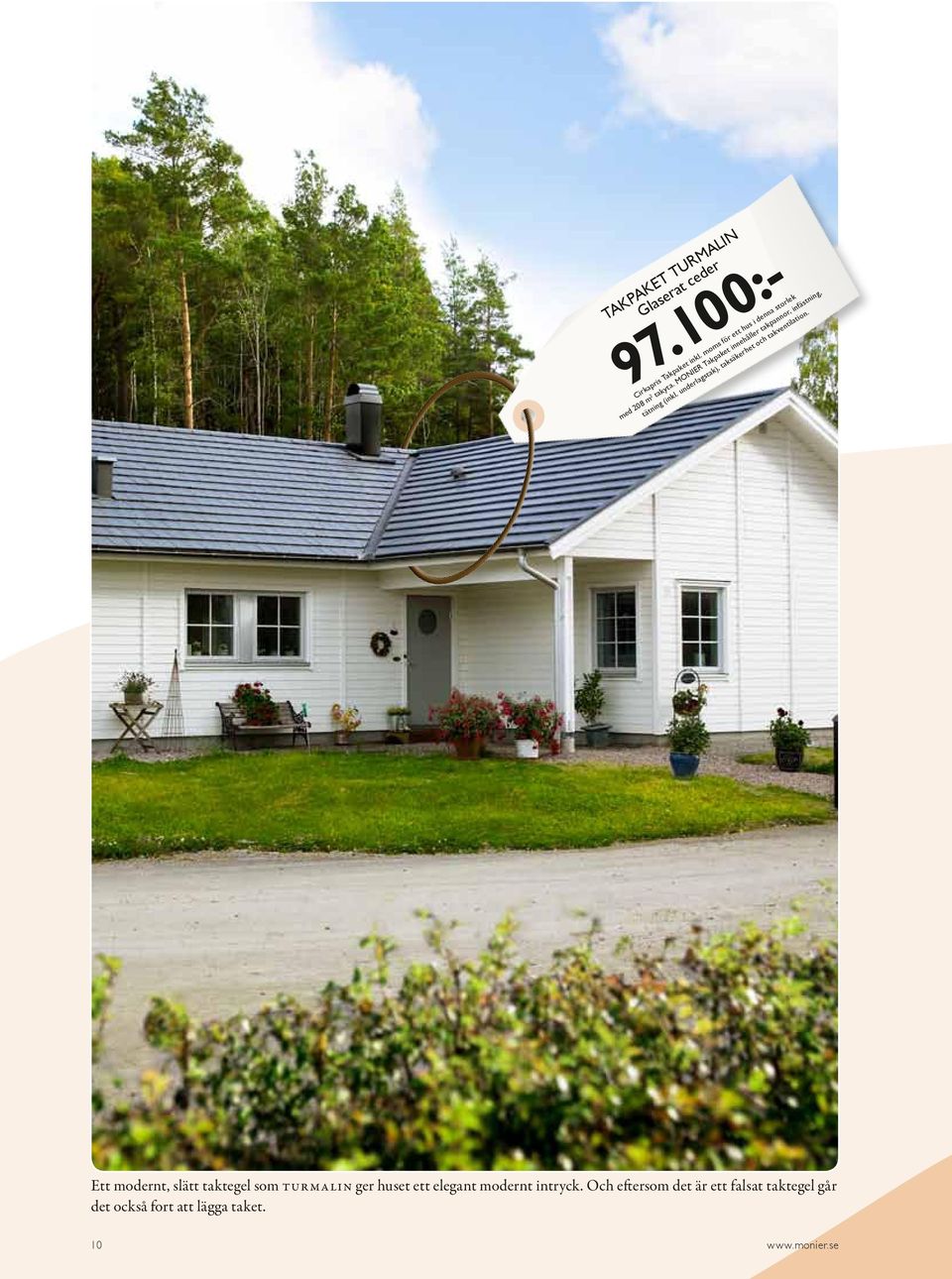

12 Takpaket TURMALIN Glaserat ceder :- Cirkapris Takpaket inkl. moms för ett hus i denna storlek med 208 m 2 takyta. MONIER Takpaket innehåller takpannor, infästning, tätning (inkl. underlagstak), taksäkerhet och takventilation. Ett modernt, slätt taktegel som Turmalin ger huset ett elegant modernt intryck. Och eftersom det är ett falsat taktegel går det också fort att lägga taket. 10

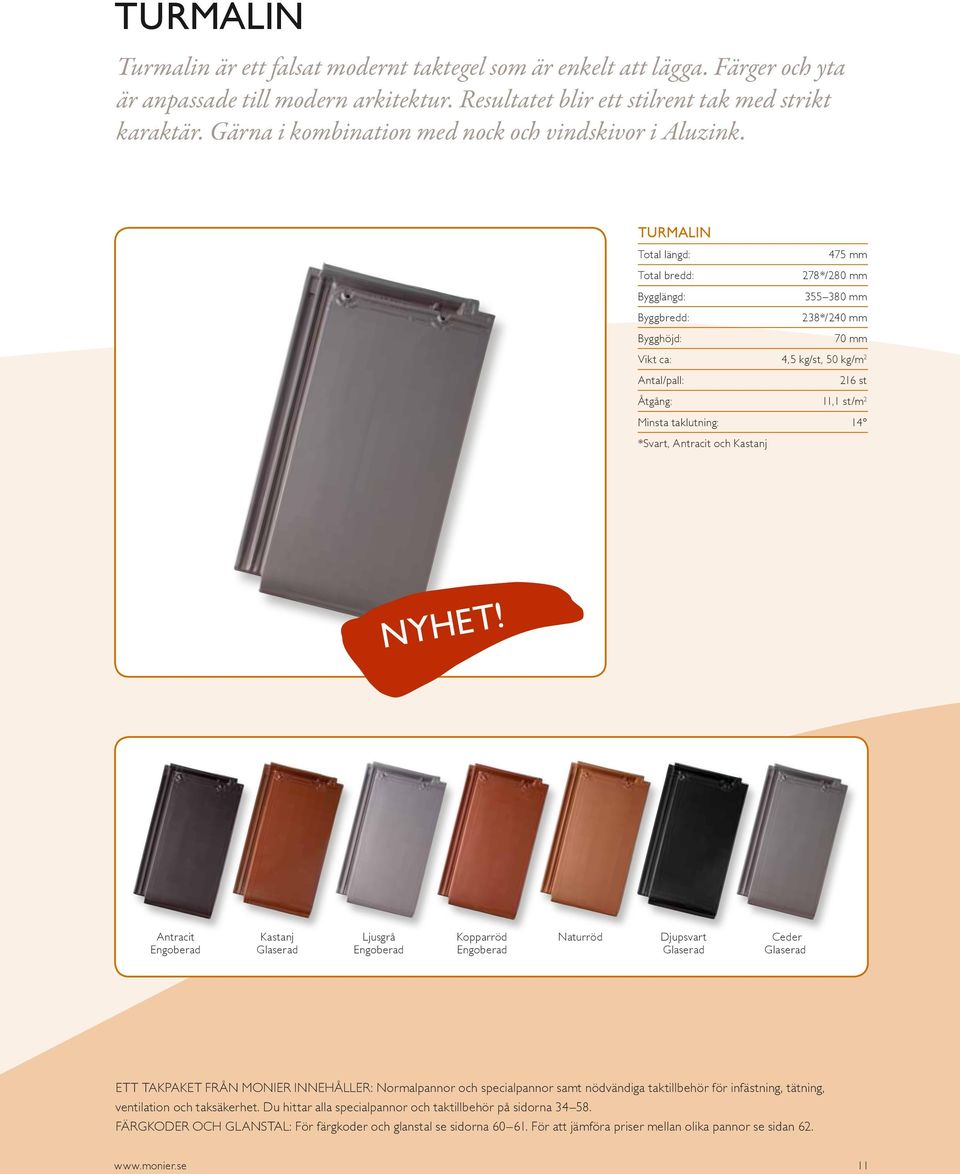

13 TURMALIN Turmalin är ett falsat modernt taktegel som är enkelt att lägga. Färger och yta är anpassade till modern arkitektur. Resultatet blir ett stilrent tak med strikt karaktär. Gärna i kombination med nock och vindskivor i Aluzink. TURMALIN Total längd: Total bredd: Bygglängd: Byggbredd: Bygghöjd: 475 mm 278*/280 mm mm 238*/240 mm 70 mm Vikt ca: 4,5 kg/st, 50 kg/m 2 Antal/pall: 216 st Åtgång: 11,1 st/m 2 Minsta taklutning: 14 *Svart, Antracit och Kastanj NYHET! Antracit Kastanj Ljusgrå Kopparröd Naturröd Djupsvart Ceder Engoberad Glaserad Engoberad Engoberad Glaserad Glaserad Ett takpaket från MONIER innehåller: Normalpannor och specialpannor samt nödvändiga taktillbehör för infästning, tätning, ventilation och taksäkerhet. Du hittar alla specialpannor och taktillbehör på sidorna Färgkoder och glanstal: För färgkoder och glanstal se sidorna För att jämföra priser mellan olika pannor se sidan

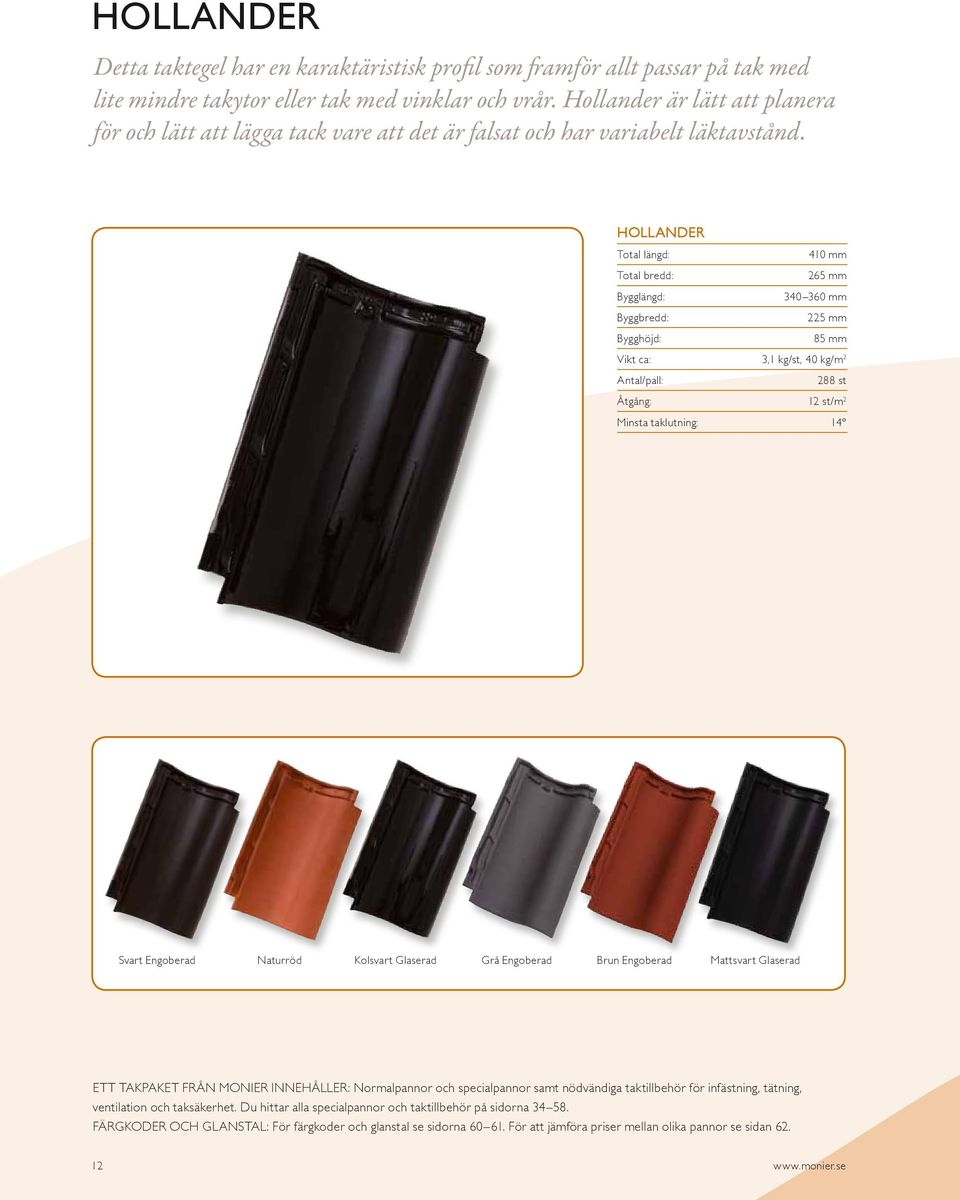

14 hollander Detta taktegel har en karaktäristisk profil som framför allt passar på tak med lite mindre takytor eller tak med vinklar och vrår. Hollander är lätt att planera för och lätt att lägga tack vare att det är falsat och har variabelt läktavstånd. HOLLANDER Total längd: Total bredd: Bygglängd: Byggbredd: Bygghöjd: 410 mm 265 mm mm 225 mm 85 mm Vikt ca: 3,1 kg/st, 40 kg/m 2 Antal/pall: 288 st Åtgång: 12 st/m 2 Minsta taklutning: 14 Svart Engoberad Naturröd Kolsvart Glaserad Grå Engoberad Brun Engoberad Mattsvart Glaserad Ett takpaket från MONIER innehåller: Normalpannor och specialpannor samt nödvändiga taktillbehör för infästning, tätning, ventilation och taksäkerhet. Du hittar alla specialpannor och taktillbehör på sidorna Färgkoder och glanstal: För färgkoder och glanstal se sidorna För att jämföra priser mellan olika pannor se sidan

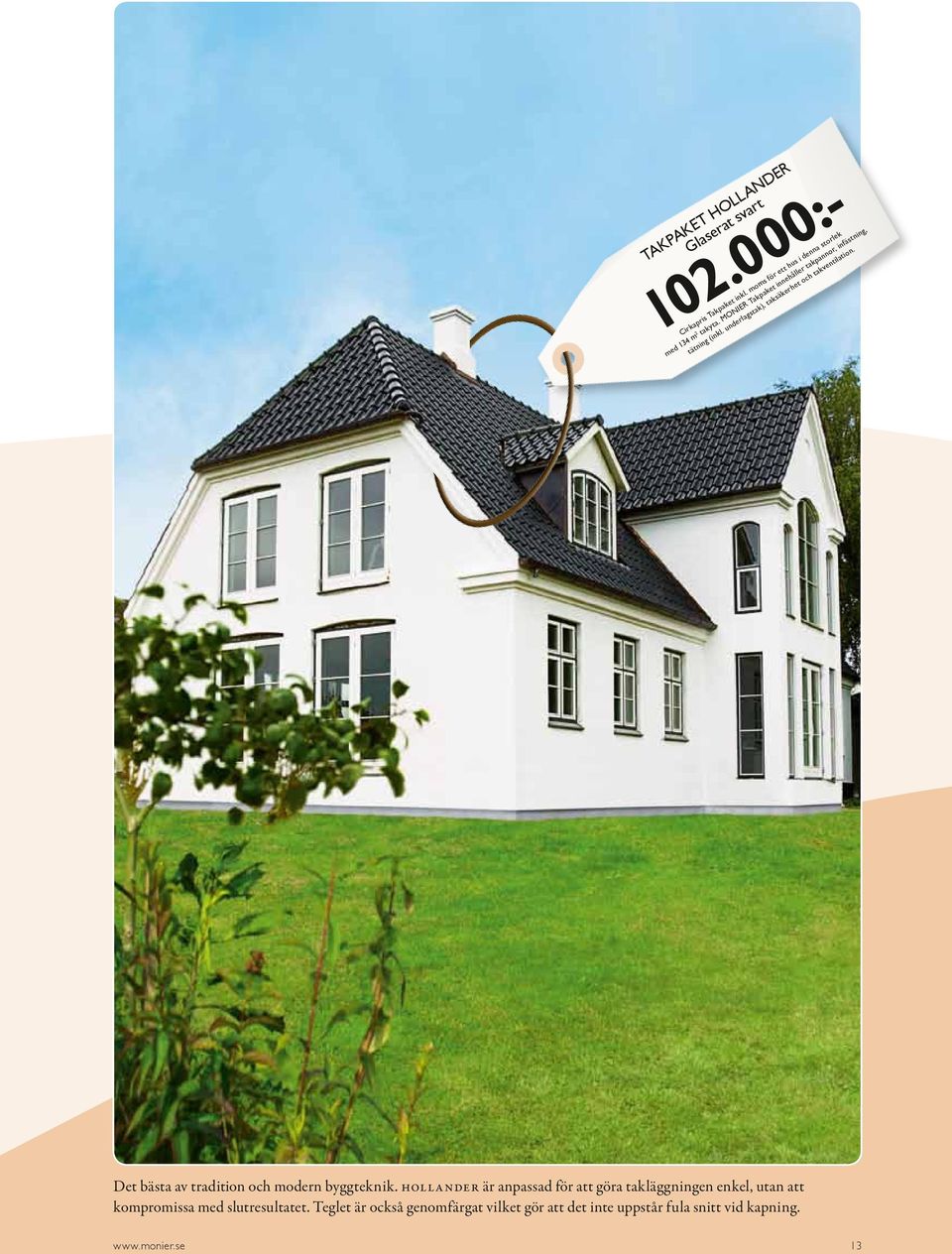

15 Takpaket HOLLANDER Glaserat svart :- Cirkapris Takpaket inkl. moms för ett hus i denna storlek med 134 m 2 takyta. MONIER Takpaket innehåller takpannor, infästning, tätning (inkl. underlagstak), taksäkerhet och takventilation. Det bästa av tradition och modern byggteknik. Hollander är anpassad för att göra takläggningen enkel, utan att kompromissa med slutresultatet. Teglet är också genomfärgat vilket gör att det inte uppstår fula snitt vid kapning. 13

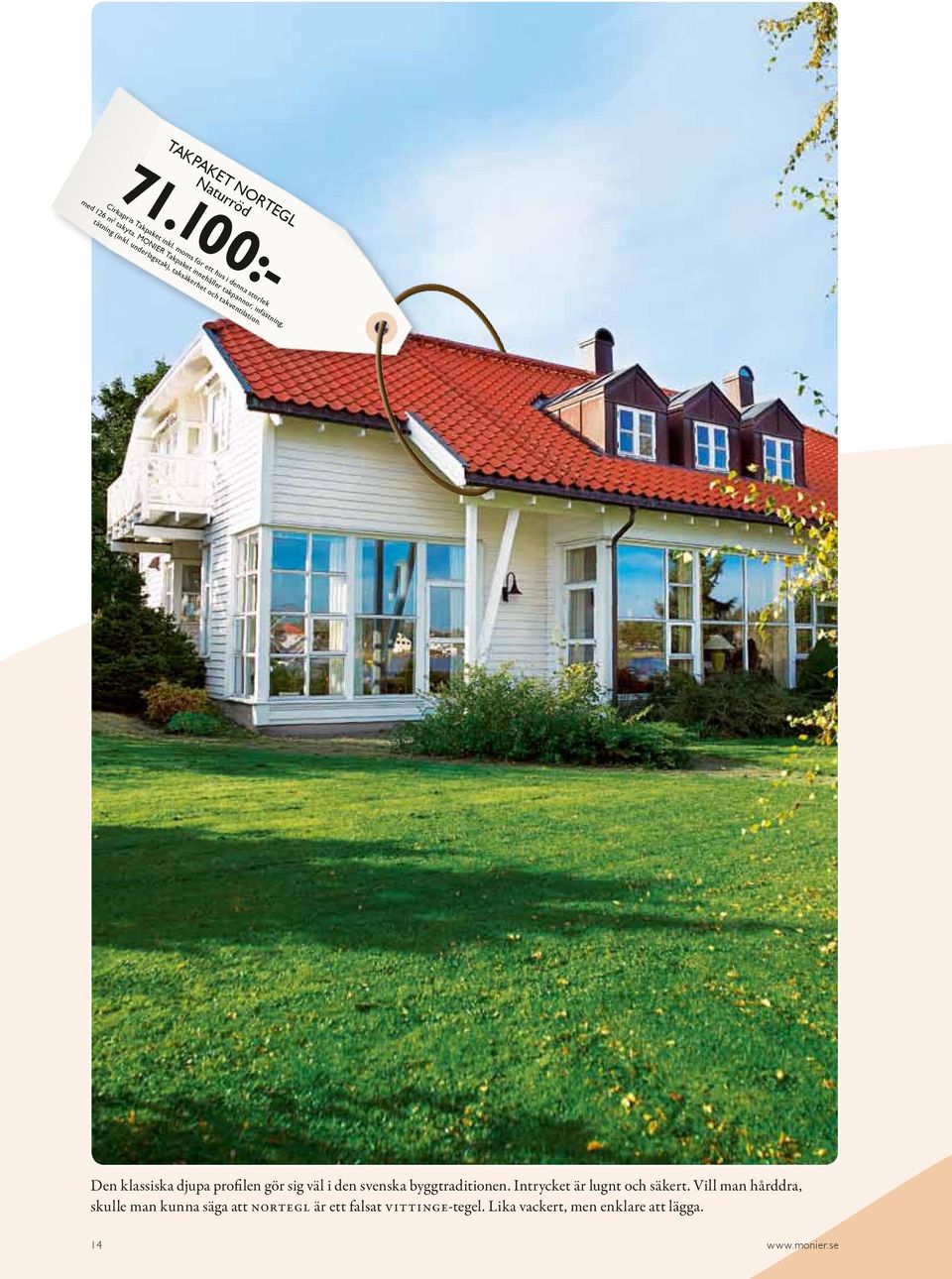

16 Takpaket NORTEGL Naturröd :- Cirkapris Takpaket inkl. moms för ett hus i denna storlek med 126 m 2 takyta. MONIER Takpaket innehåller takpannor, infästning, tätning (inkl. underlagstak), taksäkerhet och takventilation. Den klassiska djupa profilen gör sig väl i den svenska byggtraditionen. Intrycket är lugnt och säkert. Vill man hårddra, skulle man kunna säga att Nortegl är ett falsat Vittinge-tegel. Lika vackert, men enklare att lägga. 14

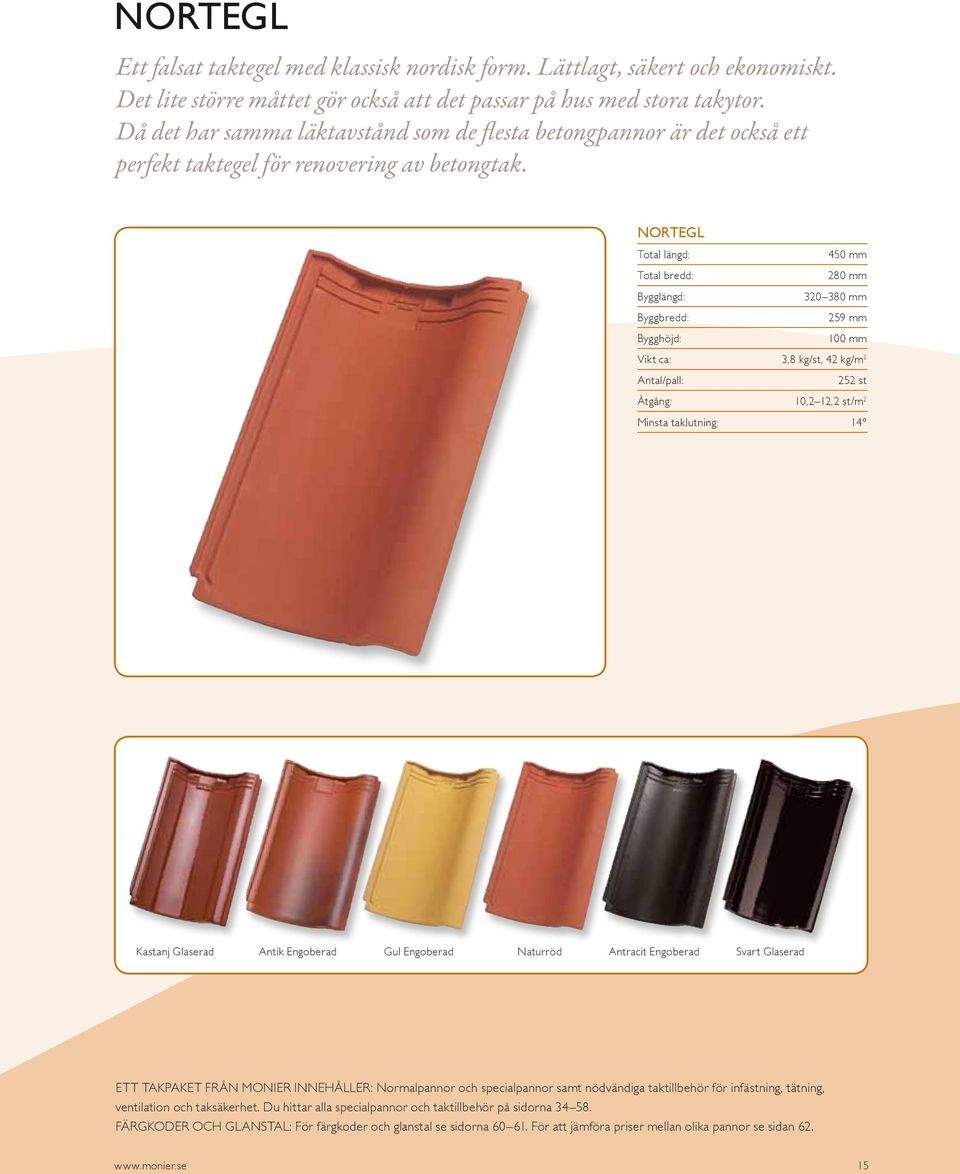

17 nortegl Ett falsat taktegel med klassisk nordisk form. Lättlagt, säkert och ekonomiskt. Det lite större måttet gör också att det passar på hus med stora takytor. Då det har samma läktavstånd som de flesta betongpannor är det också ett perfekt taktegel för renovering av betongtak. NORTEGL Total längd: Total bredd: Bygglängd: Byggbredd: Bygghöjd: 450 mm 280 mm mm 259 mm 100 mm Vikt ca: 3,8 kg/st, 42 kg/m 2 Antal/pall: 252 st Åtgång: 10,2 12,2 st/m 2 Minsta taklutning: 14 Kastanj Glaserad Antik Engoberad Gul Engoberad Naturröd Antracit Engoberad Svart Glaserad Ett takpaket från MONIER innehåller: Normalpannor och specialpannor samt nödvändiga taktillbehör för infästning, tätning, ventilation och taksäkerhet. Du hittar alla specialpannor och taktillbehör på sidorna Färgkoder och glanstal: För färgkoder och glanstal se sidorna För att jämföra priser mellan olika pannor se sidan

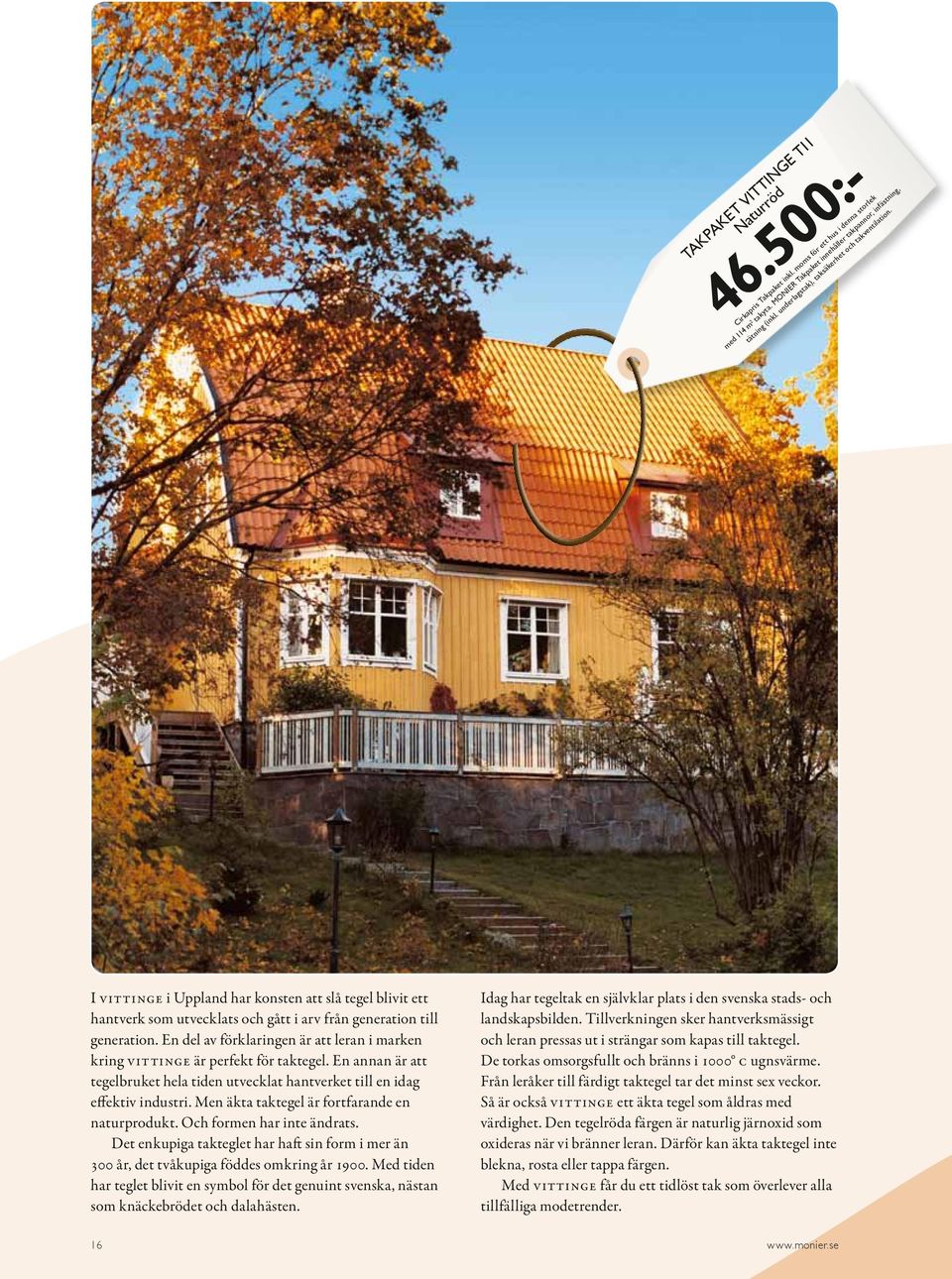

18 Takpaket VITTINGE T11 Naturröd :- Cirkapris Takpaket inkl. moms för ett hus i denna storlek med 114 m 2 takyta. MONIER Takpaket innehåller takpannor, infästning, tätning (inkl. underlagstak), taksäkerhet och takventilation. I Vittinge i Uppland har konsten att slå tegel blivit ett hantverk som utvecklats och gått i arv från generation till generation. En del av förklaringen är att leran i marken kring Vittinge är perfekt för taktegel. En annan är att tegelbruket hela tiden utvecklat hantverket till en idag effektiv industri. Men äkta taktegel är fortfarande en naturprodukt. Och formen har inte ändrats. Det enkupiga takteglet har haft sin form i mer än 300 år, det tvåkupiga föddes omkring år Med tiden har teglet blivit en symbol för det genuint svenska, nästan som knäckebrödet och dalahästen. Idag har tegeltak en självklar plats i den svenska stads- och landskapsbilden. Tillverkningen sker hantverksmässigt och leran pressas ut i strängar som kapas till taktegel. De torkas omsorgsfullt och bränns i 1000 C ugnsvärme. Från leråker till färdigt taktegel tar det minst sex veckor. Så är också Vittinge ett äkta tegel som åldras med värdighet. Den tegelröda färgen är naturlig järnoxid som oxideras när vi bränner leran. Därför kan äkta taktegel inte blekna, rosta eller tappa färgen. Med Vittinge får du ett tidlöst tak som överlever alla tillfälliga modetrender. 16

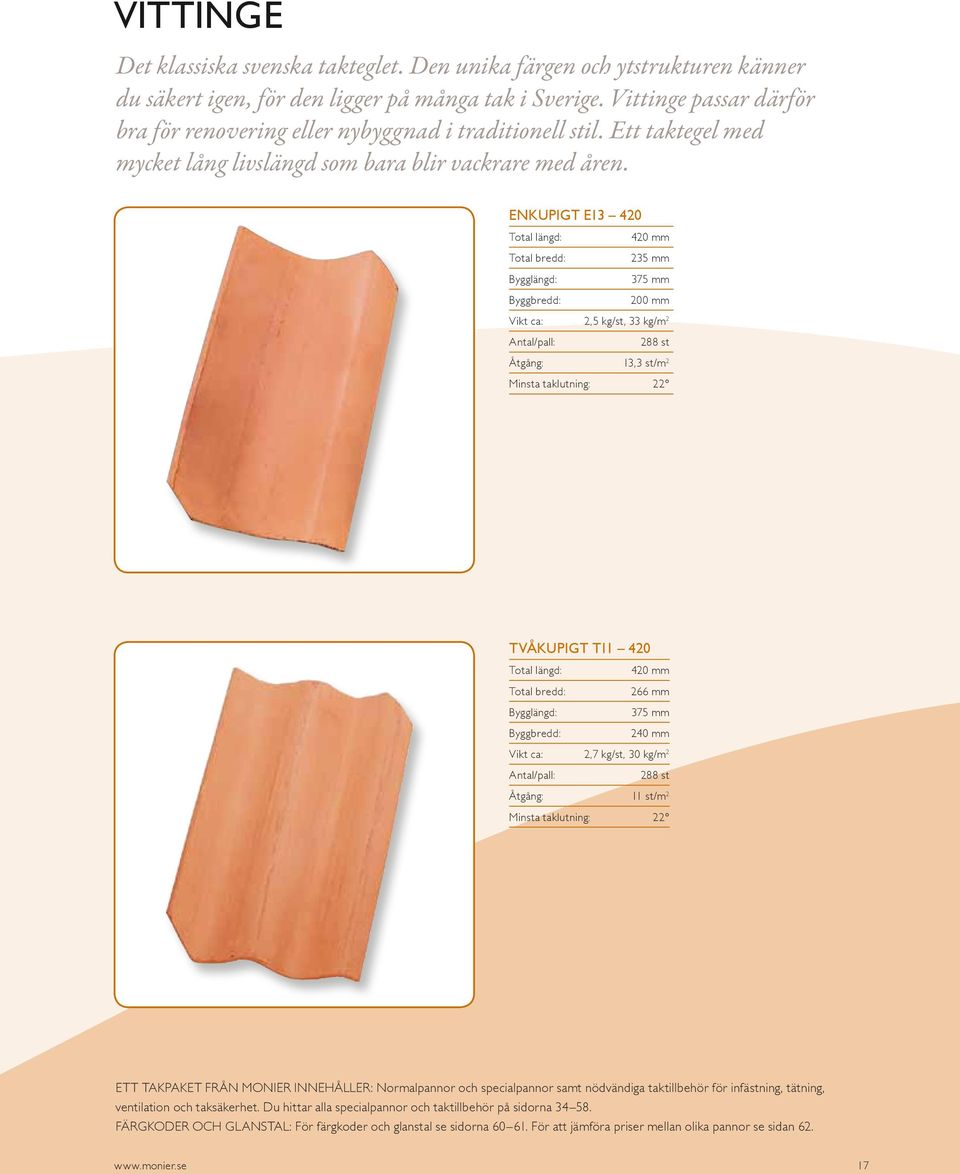

19 vittinge Det klassiska svenska takteglet. Den unika färgen och ytstrukturen känner du säkert igen, för den ligger på många tak i Sverige. Vittinge passar därför bra för renovering eller nybyggnad i traditionell stil. Ett taktegel med mycket lång livslängd som bara blir vackrare med åren. enkupigt e Total längd: Total bredd: Bygglängd: Byggbredd: 420 mm 235 mm 375 mm 200 mm Vikt ca: 2,5 kg/st, 33 kg/m 2 Antal/pall: 288 st Åtgång: 13,3 st/m 2 Minsta taklutning: 22 Tvåkupigt T Total längd: Total bredd: Bygglängd: Byggbredd: 420 mm 266 mm 375 mm 240 mm Vikt ca: 2,7 kg/st, 30 kg/m 2 Antal/pall: 288 st Åtgång: 11 st/m 2 Minsta taklutning: 22 Ett takpaket från MONIER innehåller: Normalpannor och specialpannor samt nödvändiga taktillbehör för infästning, tätning, ventilation och taksäkerhet. Du hittar alla specialpannor och taktillbehör på sidorna Färgkoder och glanstal: För färgkoder och glanstal se sidorna För att jämföra priser mellan olika pannor se sidan

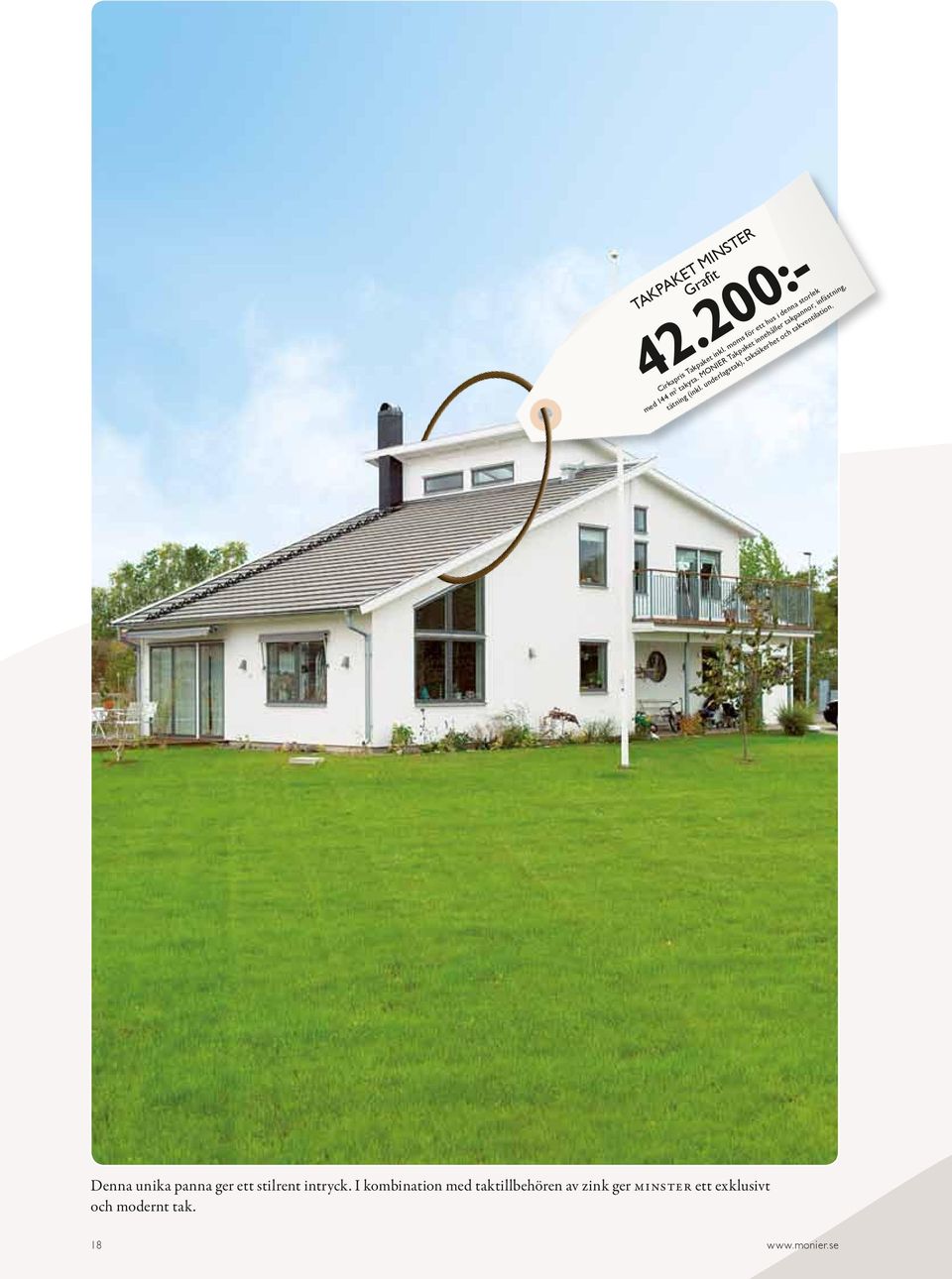

20 Takpaket MINSTER Grafit :- Cirkapris Takpaket inkl. moms för ett hus i denna storlek med 144 m 2 takyta. MONIER Takpaket innehåller takpannor, infästning, tätning (inkl. underlagstak), taksäkerhet och takventilation. Denna unika panna ger ett stilrent intryck. I kombination med taktillbehören av zink ger Minster ett exklusivt och modernt tak. 18

21 minster En modern, platt takpanna för modern arkitektur. Ger ett tak med rena linjer och funkiskänsla. Ett tystare och mer kostnadseffektivt val än bandplåt. Minster Total längd: Total bredd: Bygglängd: Byggbredd: Bygghöjd: 418 mm 334 mm max 350 mm 296 mm 60 mm Vikt ca: 5,3 kg/st, 53 kg/m 2 Antal/pall: 216 st Minsta förpackning: 6 st Åtgång: 9,7 st/m 2 vid max läktavstånd Minsta taklutning: 14 Grafit Ett takpaket från MONIER innehåller: Normalpannor och specialpannor samt nödvändiga taktillbehör för infästning, tätning, ventilation och taksäkerhet. Du hittar alla specialpannor och taktillbehör på sidorna Färgkoder och glanstal: För färgkoder och glanstal se sidorna För att jämföra priser mellan olika pannor se sidan

22 rustikk En takpanna för nordiska klimat. Den sträva, granulerade ytan har hög friktion vilket gör att snön stannar kvar på taket. Det gör inte bara att behovet av snöskydd minskar, snön på taket bidrar till isoleringen och spar energi. Ytan består av sand i cement vilket gör den mycket slitstark. rustikk Total längd: Total bredd: Bygglängd: Byggbredd: Bygghöjd: 420 mm 332 mm max 375 mm 300 mm 75 mm Vikt ca: 4,6 kg/st, 41 kg/m 2 Antal/pall: 216 st Minsta förpackning: 4 st Åtgång: 8,9 st/m 2 vid max läktavstånd Minsta taklutning: 14 Svart Antik Höströd Brun Röd Granit Ett takpaket från MONIER innehåller: Normalpannor och specialpannor samt nödvändiga taktillbehör för infästning, tätning, ventilation och taksäkerhet. Du hittar alla specialpannor och taktillbehör på sidorna Färgkoder och glanstal: För färgkoder och glanstal se sidorna För att jämföra priser mellan olika pannor se sidan

23 Takpaket RUSTIKK Antik :- Cirkapris Takpaket inkl. moms för ett hus i denna storlek med 143 m 2 takyta. MONIER Takpaket innehåller takpannor, infästning, tätning (inkl. underlagstak), taksäkerhet och takventilation. Den grova ytan ger karaktär åt taket. Ytbehandlingen är också stark, MONIER är ensamma om att ge en garanti på ytskiktets hållbarhet. 21

24 jönåkerpannan protector Den unika ytbehandlingen gör att taket ser nytt ut längre. Den skyddar bättre från beväxning och färgen bryts inte ned av UV-strålningen. Protectorpannan får också en vacker djup färg som skapar ett intryck av kvalitet och harmoni. jönåkerpannan protector Total längd: Total bredd: Bygglängd: Byggbredd: Bygghöjd: 420 mm 330 mm max 375 mm 300 mm 75 mm Vikt ca: 3,8 kg/st, 35 kg/m 2 Antal/pall: 264 st Minsta förpackning: 4 st Åtgång: 8,9 st/m 2 vid max läktavstånd Minsta taklutning: 14 Tegelröd Svart Röd Mörkgrå Brun Ett takpaket från MONIER innehåller: Normalpannor och specialpannor samt nödvändiga taktillbehör för infästning, tätning, ventilation och taksäkerhet. Du hittar alla specialpannor och taktillbehör på sidorna Färgkoder och glanstal: För färgkoder och glanstal se sidorna För att jämföra priser mellan olika pannor se sidan

25 Takpaket JÖNÅKERPANNAN PROTECTOR Svart :- Cirkapris Takpaket inkl. moms för ett hus i denna storlek med 135 m 2 takyta. MONIER Takpaket innehåller takpannor, infästning, tätning (inkl. underlagstak), taksäkerhet och takventilation. Jönåkerpannan Protector har en harmonisk form som passar för många olika typer av hus. Den höga glansen och de djupa mättade färgerna andas kvalitet. Och gör det länge. 23

26 Takpaket JÖNÅKERPANNAN YTBEHANDLAD Tegelröd :- Cirkapris Takpaket inkl. moms för ett hus i denna storlek med 132 m 2 takyta. MONIER Takpaket innehåller takpannor, infästning, tätning (inkl. underlagstak), taksäkerhet och takventilation. Takpannan som satt standarden för betongpannor. De rundade kanterna ger taket ett mjukt och harmoniskt intryck. Passar på alla typer av tak. 24

27 Jönåkerpannan Ytbehandlad En klassisk betongpanna, lätt att lägga och i ett stort urval av färger. Den dubbla ytbehandlingen gör den slitstark och taktillbehörsprogrammet är omfattande. Vår mest sålda takpanna. jönåkerpannan ytbehandlad Total längd: Total bredd: Bygglängd: Byggbredd: Bygghöjd: 420 mm 330 mm max 375 mm 300 mm 75 mm Vikt ca: 3,8 kg/st, 35 kg/m 2 Antal/pall: 264 st Minsta förpackning: 4 st Åtgång: 8,9 st/m 2 vid max läktavstånd Minsta taklutning: 14 Antik Ljusgrå Svart Mellangrå Mörkgrå Röd Tegelröd Ett takpaket från MONIER innehåller: Normalpannor och specialpannor samt nödvändiga taktillbehör för infästning, tätning, ventilation och taksäkerhet. Du hittar alla specialpannor och taktillbehör på sidorna Färgkoder och glanstal: För färgkoder och glanstal se sidorna För att jämföra priser mellan olika pannor se sidan

28 Takpaket från Monier Vi har gjort det väldigt enkelt att köpa tak! Fråga bara efter ett takpaket. Då kan du vara säker på att allt du behöver ingår: infästning, tätning, ventilation och taksäkerhet. Takpaketet är utformat för att möta gällande krav och rekommendationer i byggnormer och försäkringsvillkor. Ett takpaket betyder alltså trygghet. Allt som ingår är originaldelar som har genomgått noggranna tester och utformats för bästa funktion och tillförlitlighet. Ett takpaket innehåller 1. normal- och specialpannor. Det är viktigt att taket och dess utsatta punkter såsom gavlar, nock och genomföringar täcks väl. Detta görs snyggt och effektivt med hjälp av normal- och specialpannor. 2. Infästning. För att säkerställa takets funktion och säkerhet i alla väder ska pannor fästas med godkända produkter. 3. tätning. Ett tätt och korrekt ventilerat tak krävs för att ett hus ska vara sunt. MONIERs produkter: underlagstak, nocktätning, skorstenstätning, plåtar, fogmassa m m säkerställer detta. 4. Ventilation. Husets ventilation kräver genomföringar i taket. Med anpassade produkter, som är utprovade med takpannan, får man en trygg och snygg lösning. 5. TAKsäkerhet. Det är husets ägare som ansvarar för att taket är säkert att vistas på, för t ex sotare. Även skador vid snöras är husägarens ansvar. MONIER har testad och godkänd tak säkerhet som passar till pannorna. Har du en takritning? Låt Moniers takexperter titta på den och lämna ett förslag på alla delar som behövs för just ditt takpaket. Om du köper ditt nya tak enligt förslaget kan du få vår 15 års funktionsgaranti. Läs mer om den unika funktionsgarantin på 5 Självdragshuv 3 Nocktätning 1 grennockpanna 3 Vinkelränna 3 skorstensbeslagsats 5 Takbrygga 4 Taklucka 1 Nockpanna 2 nockspik eller nockklammer 1 Valmbörjan 5 Livlinefäste 1 Ändnockpanna 2 pannspik, Stormclips eller Tegelkrok 4 genomföringspanna med gummidamask 4 Frånluftshuv 1 Gavelpanna 5 Snöräcke 4 Genomföringspanna 1 Halvpanna 1 Vindskivebeslag 5 Bärläktssteg 5 Glidskydd 4 Avloppsluftare 3 Fågellist 3 Underlagstak 26

29 1 TAKPANNOR Takpannorna är takets yttersta skikt som skyddar och ger taket sin karaktär. Monier har både taktegel och betongpannor. Vi skiljer på normalpannor och specialpannor såsom nockpannor, gavelpannor och genomföringspannor. TEGEL är ett rent naturmaterial som håller mycket länge och åldras vackert. Taktegel får sin färg av lerans mineraler och det är därför naturligt att det kan förekomma variationer i både storlek och nyans. För mer information kring takteglets egenskaper se MONIERs taktegel heter Vittinge, KDN, turmalin, Nortegl och Hollander. BETONG har mycket god hållbarhet och pannorna kommer i många olika färger och ytbehandlingar. MONIERs betongpannor heter Jönåkerpannan, Jönåkerpannan Protector, Minster och Rustikk. 2 INFÄSTNING Infästningen, det vill säga spik, pannskruv eller clips, håller pannorna på plats i läkten även när det blåser. MONIER har utvecklat speciella infästningar till varje panna. De har den hållfasthet, rostskydd och livslängd som krävs för att hålla lika länge som takpannorna. 27

30 3 TÄTNING UNDERLAGSTAK Underlagstaket skyddar isolering och takstolar mot fukt. Monier har flera underlagstak som klarar olika typer av takkonstruktioner. Divoroll Top RU kan användas till alla taktyper. Den kan ersätta råspont och papp och har även dessa fördelar: Vind- och vattentät men släpper samtidigt ut fukt, på samma sätt som moderna regnkläder Tätt snabbare, vilket skyndar på torkprocessen Kortare monteringstid Billigare material än råspont och papp Ergonomiskt eftersom rullen inte är så tung (16 kg för 75m 2 ) Mer miljövänligt eftersom papp innehåller nästan 1,5 liter olja per m 2 Vid montage utan råspont spar man energi eftersom ventilationsspalten inte behövs och kan då utnyttjas till extra isolering. Dessutom blir isoleringen mer effektiv när den skyddas mot vind av Divoroll Top RU REKOMMENDERADE ANVÄNDNINGSOMRÅDEN Frihängande underlagstak Nybyggnation och Renovering Horisontell montering Frihängande underlagstak Nybyggnation och Renovering Vertikal montering DIVOROLL TOP RU DIVOROLL TOP 1300 DIVOROLL UNIVERSAL S SPANFLEX VELTITECH På råspont Nybyggnation och Renovering På råspont med underlagspapp Renovering + ++ På sticketak och lockpanel Renovering +++ TAKKONSTRUKTION Varma tak. Fullisolerat tak utan ventilationsspalt Varma tak. Isolerat tak med ventilationsspalt Oisolerade tak Minsta taklutning Falsade betongpannor och taktegel Ofalsat taktegel med optimerat läktavstånd ++ PRODUKTEGENSKAPER Produkttyp *VPU VPU VPU **NPU NPU GODKÄNNANDE CE märkt Ja Ja Ja Ja Ja *)VPU = Vapour Permiable Underlayer (diffusionsöppet underlagstak) **)NPU = Non-Vapour Permiable Underlayer (diffusionstätt underlagstak)

31 TÄTNING NOCK För att säkerställa ventilationen tätar man under nockpannan med ett nockband. MONIER har ett antal nockband från grundläggande plastnockband till den mest avancerade nocktätningen; METALROLL som har dessa fördelar. Vattentät Hög ventilationskapacitet Formbar, vilket gör att den anpassar sig till alla takkonstruktioner Vid takfoten monteras en fågellist för att förhindra att fåglar eller andra smådjur tar sig in i utrymmet under pannorna och förhindrar ventilation. NOCKTÄTNING Metalroll Figaroll Dryroll Plastnockband Nocktätning Valmtätning Tegel Betong Vattentäthet Ventilationskapacitet Enkel att montera Flexibilitet längd Flexibilitet bredd TÄTNING ÖVERGÅNGAR I övergångar mellan takpannor och takkupor, entrétak, skorstenar osv krävs en särskild tätning för att skydda mot fukt. MONIERs produkt Wakaflex ersätter traditionellt plåt- och blyarbete. Fördelarna med Wakaflex är: Miljövänligare än bly Smidig och enkel att arbeta med Enkel att forma efter taket vilket gör den lämplig för alla takkonstruktioner Fäster bra Finns i färgerna svart och tegelrött Billigare, eftersom det inte krävs plåtarbete 29

32 4 VENTILATIONS- TILLBEHÖR Genom taket kommer ventilationskanaler. Dessa är ett av takets svagaste punkter eftersom de måste vara täta såväl i underlagstaket som på yttertaket. MONIER har speciella tätningsringar för varma och kalla rör i underlagstaket, frånlufts- och självdragshuvar samt avloppsluftare för yttertaket. Ventilationstillbehören är anpassade till MONIERs takpannor och uppfyller alla lagkrav och standarder. 5 TAKSÄKERHET För att minska riskerna för de som vistas på och nedanför taket finns speciella taksäkerhetsprodukter. Beroende på byggnadstyp och höjd krävs olika grader av skydd. Husägaren är ansvarig för de som vistas på och nedanför taket. MONIER har godkända taksäkerhetsprodukter som klarar kraven för alla byggnadstyper. MONIERs produkter för taksäkerhet är anpassade till pannorna. För säkerhet på taket finns bl a taksteg, taktrappstege och takbrygga. För säkerhet nedanför taket finns bl a snö- och israsskydd. Säkerhetslösning bör väljas efter panna och taktyp. 30

33 31

34 Ta hjälp av oss vid stora projekt Principen är densamma för både stora och små tak. Men när det handlar om stora projekt krävs det insatser på en annan nivå. Moniers försäljning går alltid genom återförsäljare men vi har resurser ställda till förfogande för professionella byggare. MONIER är världens största tillverkare av taksystem. Vi har levererat tak bl a till Stockholms Rådhus, Amalienborgs Slott i Köpenhamn och väldigt många flerfamiljshus. Vi har en både lång och bred erfarenhet från tusentals lyckade byggprojekt. Vi vet hur viktigt det är att undvika besiktningsanmärkningar och att hålla budget- och tidsplaner. Och vi kan vara delaktiga genom hela byggprocessen. Vi kallar detta för MPS, MONIER Project Support, ett systematiserat sätt att ge dig tillgång till dessa erfarenheter. 32

35 MPS Monier Project Support Taket är en väsentlig del av byggnaden och det gäller både utseende och funktion. För att på bästa sätt stödja berörda parter i arbetet med att utforma, genomföra och förvalta aktuella byggprojekt när det gäller taket föreslår vi ett samarbete i fyra steg. 1. PROJEKTERING 2. PROJEKTGENOMGÅNG Arkitekt och övriga parter i projekteringsskedet erbjuds hjälp genom ett startmöte där bl a följande frågor kan tas upp: ~ Val av underlagstak tätt eller diffusionsöppet ~ Val av takpanna med nock, gavel och taktillbehör ~ leverans av prover ~ referensexempel ~ gällande regelverk och branschstandard ~ sambesök på byggplats och/eller takpannefabrik Vi erbjuder en detaljerad genomgång för entreprenör och inköpare av hur takläggningen kan genomföras. Arkitekten bjuds också in till mötet där bl a följande frågor tas upp: ~ Arkitektens val av takpanna ~ Mängdberäkning av tak-, nock-, gavelpannor och taktillbehör ~ Krav på taksäkerhet ~ Detaljlösningar i förhållande till regelverk och branschstandard ~ Leveranstider ~ Leveranssätt (t ex upplyft direkt på taket) ~ Utbildning av hantverkare 3. GENOMFÖRANDE 4. Överlämnande Inför takläggningen erbjuds takläggaren ett startmöte på byggarbetsplatsen. Till detta möte inbjuds också arkitekten där bl a följande frågor kan tas upp: ~ Orientering om gällande läggningsanvisning ~ Eventuella checklistor och kontrollscheman ~ Läktavstånd, ventilationskrav och genomföringar ~ Leveransplan omfattning och tider ~ Goda råd, tips och genvägar Efter det att taket lagts sammanställer vi ett byggherrepaket med bl a följande innehåll: ~ Produktdatablad ~ Byggvarudeklarationer ~ Garantibevis ~ Underhållsvägledning Byggprocessen 1. projektering 2. projekt- GENOMGÅNG 3. Genomförande 4. överlämnande Tidplan 33

36 KDN VH kdn vh TaktegelKDN VH Taktegel Total längd: 361 mm. Bredd: 256 mm. Bygglängd: mm. Bredd: 218 mm. Bygghöjd: 75 mm. Vikt: 2,8 kg/st. Antal/pall: 320 st. Minsta förpackn 8 st. Åtgång: 15,2 st/m² vid max läktavstånd. : Naturröd, Mattsvart, Ljusbrun, Vinröd och Lila. Gaveltegel Vänster Längd: 361 mm. Bredd: 263 mm. Bygglängd: mm. Byggbredd: 228 mm. : Naturröd, Mattsvart, Ljusbrun, Vinröd och Lila. Gaveltegel Höger Längd: 361 mm. Bredd: 263 mm. Bygglängd: mm. Byggbredd: 228 mm. : Naturröd, Mattsvart, Ljusbrun, Vinröd och Lila. Nocktegel Typ 200 Total längd: 375 mm. Bredd: 225 mm (270 mm över fals) Bygglängd: 340 mm. Inre höjd: 70 mm Åtgång: 3 st/lpm nock. Antal/pall: 80 st. : Mattsvart, ljusbrun, vinröd och lila. Ändnock Början Typ 200/512 Ändnock med gavel för början horisontell och valmad nock. : Mattsvart, ljusbrun, vinröd och lila. Ändnock Slut Typ 200/513 Ändnock med gavel för avslutning av horisontell nock. : Mattsvart, ljusbrun, vinröd och lila. Nocktegel Typ 220 Total längd: 360 mm. Bredd: 235 mm (280 mm över fals) Bygglängd: 325 mm. Inre höjd: 75 mm Åtgång: 3 st/lpm nock Antal/pall: 100 st. : Mörkbrun, mattsvart och ljusbrun. Ändnock Början Typ 220 Ändnock med gavel för början horisontell och valmad nock. : Mörkbrun, mattsvart och ljusbrun. Ändnock Slut Typ 220 Ändnock med gavel för avslutning av horisontell nock. : Mörkbrun, mattsvart och ljusbrun. Grennock Universal Används som avtäckning mellan horisontell och valmad nock. Åtgång: 1 st vid övergång valm/nock. Taklutning max 45. : Mattsvart, ljusbrun, vinröd och lila. InfästningKDN VH Taktegelkrok VH Pkt. om 250 st - rostfri. Sidofalskrok för infästning av taktegel. Nockklammer 200 och 220 inkl skruv Pkt. om 50 st. För infästning av nockpannor. Tegellim Innehåll: 0,3 l/tub. För limning av passbitar. 20 st tuber/låda. Nockbrädeshållare Förenklar montage och höjdanpassning av nockbräda. För nockbräda max 40 mm bred. Åtgång: 1 st per 600 mm nock. VentilationKDN VH Frånluftshuv UH Premium 1-kanals Ø125/160mm För mekanisk frånluftsventilation t ex köksfläkt. Ställbar graders taklutning. Frånluftshuv UH Standard 1-kanals Ø125/160mm För mekanisk frånluftsventilation t ex köksfläkt. Ej ställbar. För graders taklutning. Frånluftshuv Plast 125/160 mm För mekanisk frånluftsventilation t ex köksfläkt. Diskret modell, profil och färganpassad till takytan. Ej ställbar. För graders taklutning. : Naturröd, mattsvart, ljusbrun, vinröd och lila. Avloppsluftare Premium UH Ø110mm Avloppsluftare universal med skorsten. Ställbar Avloppsluftare Standard UH Ø110mm Avloppsluftare universal. Utan slang. Avloppsluftare Plast Avloppsluftare komplett. Profil och färganpassad till takytan. Ej ställbar. För graders taklutning. : Naturröd, mattsvart, ljusbrun, vinröd och lila. Ventilationsbeslag För ventilation av vindsutrymmen. Kombineras med ventilation i nock. TätningKDN VH Nockband Metalroll Rulle om 5 meter. Flexibel ventilerad tätning mellan taktegel och nocktegel vid vågrät och valmad nock. 4 rullar/låda. Fågellist Åtgång: 1 st/m takfot. För montering på bärläkt i takfot. Fågellist ventilerad 1m Åtgång: 1 st/m takfot. För montering på bärläkt i takfot. Fågellist 5m rulle Åtgång: 1 st/5m takfot. För montering på bärläkt i takfot. Divoroll Top RU Diffusionsöppet vind- och vattentätt underlagstak av mycket hög kvalitet. Dubbla klisterkanter ger extremt täta överlapp. Läggs direkt på isoleringen eller på befintlig råspont. 1,5x50m (75m²). 12 rullar/pall. Pris/m² Divoroll Top 1300 Diffusionsöppet vind- och vattentätt underlagstak av mycket hög kvalitet. Utan klisterkanter med en bredd optimerad för läggning i takfallets riktning, på takstols avstånd cc Läggs direkt på isoleringen. 1,3x50m (65m²). 12 rullar/pall. Pris/m² Divoroll Universal S Diffusionsöppet vind- och vattentätt underlagstak av hög kvalitet. Klisterkant ger täta överlapp. Läggs direkt på isoleringen eller direkt på befintlig råspont. 1,5x50m (75m²). 20 rullar/pall. Pris/m² Spanflex Diffusionstätt, vind- vattentätt och UV beständigt underlagstak med mycket hög rivstyrka. 1,5x50m (75m²). 75 rullar/pall. Pris/m² Veltitech Diffusionstätt underlagstak för renovering och montering på befintlig underlagspapp på bärande underlag. 1,5x50m (75m²). 20 rullar/pall. Pris/m² Divoroll Tätningsmassa För tätning mellan underlagstak och ströläkt. Lättflytande reaktiv massa i klämflaska g/flaska. Åtgång: 1 flaska/75m² underlagstak vid ströläkt c/c 600mm. Divoroll Lim För tätning av överlapp. Fungerar även vid fuktiga förhållanden. 310 ml /patron = ca 20lm. Butyltape Rulle om 25 meter. Bredd 50mm. För tätning mellan underlagstak och ströläkt. Pris/rulle Flexiroll Rulle om 5 meter. Bredd 88 mm. För tätning mot underlagstak vid genomföring. Pris/rulle Unoroll Rulle om 50 meter. Bredd 80mm Används till reparation av underlagstaket. Pris/rulle Duoroll Rulle om 50 meter. Bredd 40 mm. Dubbelhäftande tape för tätning mellan underlagstakfolier och takfotbeslag. Pris/rulle Underbeslag för tät genomföring För tät genomföring genom underlagstak. För genomföringar med dimensioner mm. Monteras utifrån. För alla typer av underlagstak med tjocklek 0-28 mm. Vinkelränna Täckande längd 1850 mm. Ränndalsplåt längd 2 m. Vinkelränna Underbeslag Täckande längd 2400 mm. Monteras före underlagstak av armerad board, dukar etc. 34

37 KDN VH Vinkelränna Början Start av ränndal. Ansluter mot hängränna. Vinkelränna Slut Avslutning av ränndal mot nock. Vinkelränna Låda För användning vid vinkelränna mot takkupa. Leder vattnet från vinkelränna upp och ut påtakpannorna. Wakaflex 140 Rulle om 5 meter. Bredd: 140 mm. För tätning runt uppstående detaljer i takfallet, t ex. skorsten. Alternativ till plåtintäckning. 2 rullar/låda. Låssats 1-pack Låssats för rör- eller profildurk. För nock/takfot och snöräcken åtgår 1st låssats/sammanhängande längd. För snörasskydd åtgår 2 st/ sammanhängande längd. Bryggplan 1,2m Bryggplan för gångbrygga 1200*350 mm Bryggplan 2,4 m Bryggplan för gångbrygga 2400*350 mm Snörasskydd Profildurk 1,2m Profildurk för snörasskydd 1200*160 mm Allroundfäste Takstege Överför stegens last till takpannornas profiltoppar. Bandfäste för Takstege För infästning av allroundfäste direkt till bärande underlagstak alternativt till bärläktfäste. Skruvsats Bandfäste 1-pack innehåller 5 st träskruv, 3 st bult M10*20 Adaptersats bärläktsfäste stege Innehåller 1 st vinkelplåt, 3 st bult M10*20 Skruvsats M10*20 6st bult M10*20 kdn vh Wakaflex 280 Rulle om 5 meter. Bredd: 280 mm. För tätning runt uppstående detaljer i takfallet, t ex. skorsten. Alternativ till plåtintäckning. 4 rullar/låda. Skorstensbeslagsats Wakaflex Beslagsats av plåt. Används tillsammans med Wakaflex. Sidobeslag Wakaflex Förlängningsdel till beslagsats ovan. Längd 2 x 1 m. Takfotsbeslag 175 x 2000 mm Täckande längd 1900 mm. Längd 2m. Vindskivebeslag standard Täckande längd 1900mm. Längd 2m. Vindskivebeslag enkupigt Snö- och taksäkerhetkdn VH Taksteg KDN VH Kopplade steg för 25 resp 45 mm bärläkt. Bredd c/c 430mm Åtgång: 1st/takpannerad. Godkänd som fast takstege. Infästningspaket 1250 måste användas. Infästningspaket Infästningsskena för kopplade taksteg till Nortegl, Hollander och KDN VH. Åtgång: 1st/takstegsrad Längd: 1 250mm Glidskydd för Väggstege Fast stegsäkring för lös väggstege. Räckesrör 3m Rör för nock/takfotsräcken med 1 rör, samt snöräcken med 3 rör. 3000*27mm. Skarvsats Rör 2-pack Skarvsats för räckesrör. Åtgång: 1 st/skarv. Ändstopp Rör 3-pack Självborrande skruv A2, 4,8*16mm. Används för att förhindra rör glida ur yttersta konsolen. Åtgång: 2 st/sammanhängande längd Snörasskydd Profildurk 2,4m Profildurk för snörasskydd 2400*160 mm Isstopp Används för att förhindra isglidning mellan yttertak och snöräcke eller snörrasskydd. Kan utan verktyg eftermonteras på rör alt profildurk. Produkten är gjuten av specialplast. Takstege Pinn- och Trapp 1,2m Universalmodell som kan användas både som trapp- och pinnstege. 1200*350 mm Takstege Pinn- och Trapp 2,4m Universalmodell som kan användas både som trapp- och pinnstege. 2400*350 mm Skarvsats Takstege Innehåller 2 st skarvar, 8 st bult M10*20 Skyddsräcke för Taklucka Skyddsräcke för montering vid uppstigningslucka eller takfönster. Räcket är ställbart i längd och bredd från 1100 mm till 1800 mm. Konsol för falsade pannor Takpannekonsol för livlinefäste, nock/ takfotsräcke, snöräcke, snöraskydd, takbrygga och skyddsräcke. Konsol Överdel Takbrygga Överdel till takpannekonsol för att kunna ställa bryggplanet i våg. Fotplatta För infästning av takpannekonsol på bärande underlagstak. Skruvas till min 17mm råspont alt min 12 mm plywood. Skruvsats Fotplatta Innehåller 10st träskruv, 2st bult M10*20 Bärläktsfäste För infästning av takpannekonsol till bärläkt. Skruvas till bärläkt av min dim 45*70 mm. Skruvsats Bärläktsfäste Innehåller 8 st träskruv, 4 st bult M10*20 En skruvsats räcker till två fästen. Fasadstege 1,2m Stålstege 1200*400 mm. Fasadstege 2,4m Stålstege 2400*400 mm. Skarvsats Fasadstege Innehåller 2 st skarvar, 4 st bult M10*20 Fasadkonsol A-200 med distans 200 mm. Fasadkonsol A-400 med distans 400 mm. Fasadkonsol A-600 med distans 600 mm. Fasadkonsol A-800 med distans 800 mm. Handledare Fasadstege Fasadstege avslutas upptill med 2st handledare. Skruvsats Handledare Innehåller 4 st bult M8*50 Stagsats Handledare Används för uppstagning av handledare. Ryggskyddsbygel Monteras till fasadstege. Åtgång 1st per 1,2 m. Skruvsats Ryggskydd Skyddskorgsats 4st plattjärn för sammanlänkning av ryggskyddsbyglar. 35

38 KDN VH kdn vh TillbehörKDN VH Taklucka Standard Uppstigningsmått: 600x900 mm. Kondensisolerad. Profillist Taklucka Profillist i plåt för anpassning av taklucka standard till annan takpanneprofil. Tegelborr Dim. 4x80 mm. Högpresterande borr speciellt lämplig för tegel. Sprutpistol Används tillsammans med std. 0,3l patroner. T ex nockmastic, tegellim. Bättringsfärg Glaserat tegel är känsligt för stötar. Mindre skador ej synliga vid betrakt ande av tak från mark åtgärdas ej. Bättringsfärg används vid större skador samt vid skärningar av skråkanter. 0,4l/burk. 36
