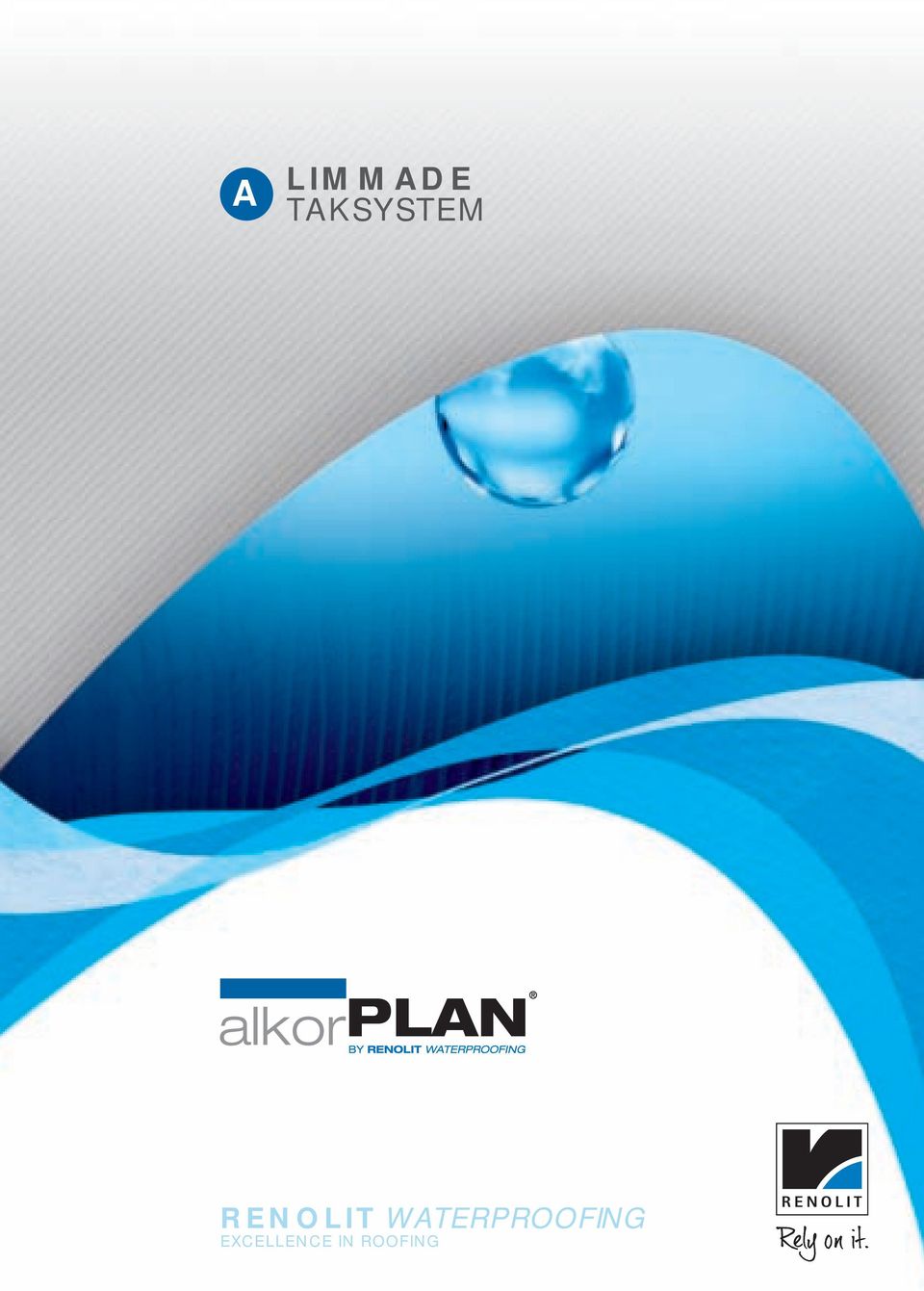

1 A LIMMADE TAKSYSTEM renolit waterproofing EXCELLENCE IN ROOFING 1

2 LIMMADE TAKSYSTEM PRODUKTINFORMASION - är ett kalandrerat/laminerat takmembran av flexibel PVC belagd med en 300 g/m 2 fleece på baksidan, enligt UEAtc:s riktlinjer. - är enligt EN brandtekniskt klassificerats avsett som taktäckning i klass Broof (T2). Test rapport lämnas på begäran. - âr CE-märkt och godkänd enligt produktstandarden EN (produkt godkännande). Användningsområde alkorplan används som vattentätande membran i taksystem som är helt eller delvis limmade. Systemet används för både nya tak och på befintliga tak med takpapp. Takduken skarvsvetsas med varmluft vilket helt eliminerar den brandrisk som noteras i taksystem där man använder öppen låga för montering. CE-godkänd. Godkännandebevis finns på vår hemsida CPD BC Produktdata Testmetod Krav enligt UEAtc Medelvärden i produktionen 1,2 mm 1,5 mm Måttenhet Draghållfasthet EN (A) L N/50 mm T N/50 mm Brottförlängning EN (A) L % T % Dimensionsstabilitet (6 t vit 80 C) EN ,0-0,5-0,6 % Falsböjning I kyla EN Inga sprickor -30 Inga sprickor -30 Inga sprickor -30 C Rivhållfasthet EN L N T N Lamineringshållfasthet EN N/50 mm Diffusionsmotstånd för vattenånga EN (beräknat värde) (beräknat värde) Hållfasthet vid statisk perforering EN kg - Produkt Tjocklek Bredd Vikt Rulllängd Rullvikt alkorplan A ,2 mm (3,2 mm inkl. fleece) 2,10 m 1,86 kg/m² 15 lm ca. 57 kg 1,5 mm (3,5 mm inkl. fleece) 2,10 m 2,25 kg/m² 15 lm ca. 71 kg Leveransvillkor Leveransvillkoren framgår av prislistorna. Villkoren gäller vid all försäljning av RENOLIT-produkter. alkorplan levereras i rullar. Varje leverans kan innehålla upp till 10 % korta rullar (minimilängd: 8 m). Förvaring Förvaras på en torr plats. Rullarna bör lagras parallellt i originalförpackningen. Låt dem inte korsa varandra eller utsättas för tryck. Sunparks (Belgien) Ewert House Oxford Universitetet (Storbritannien) 2

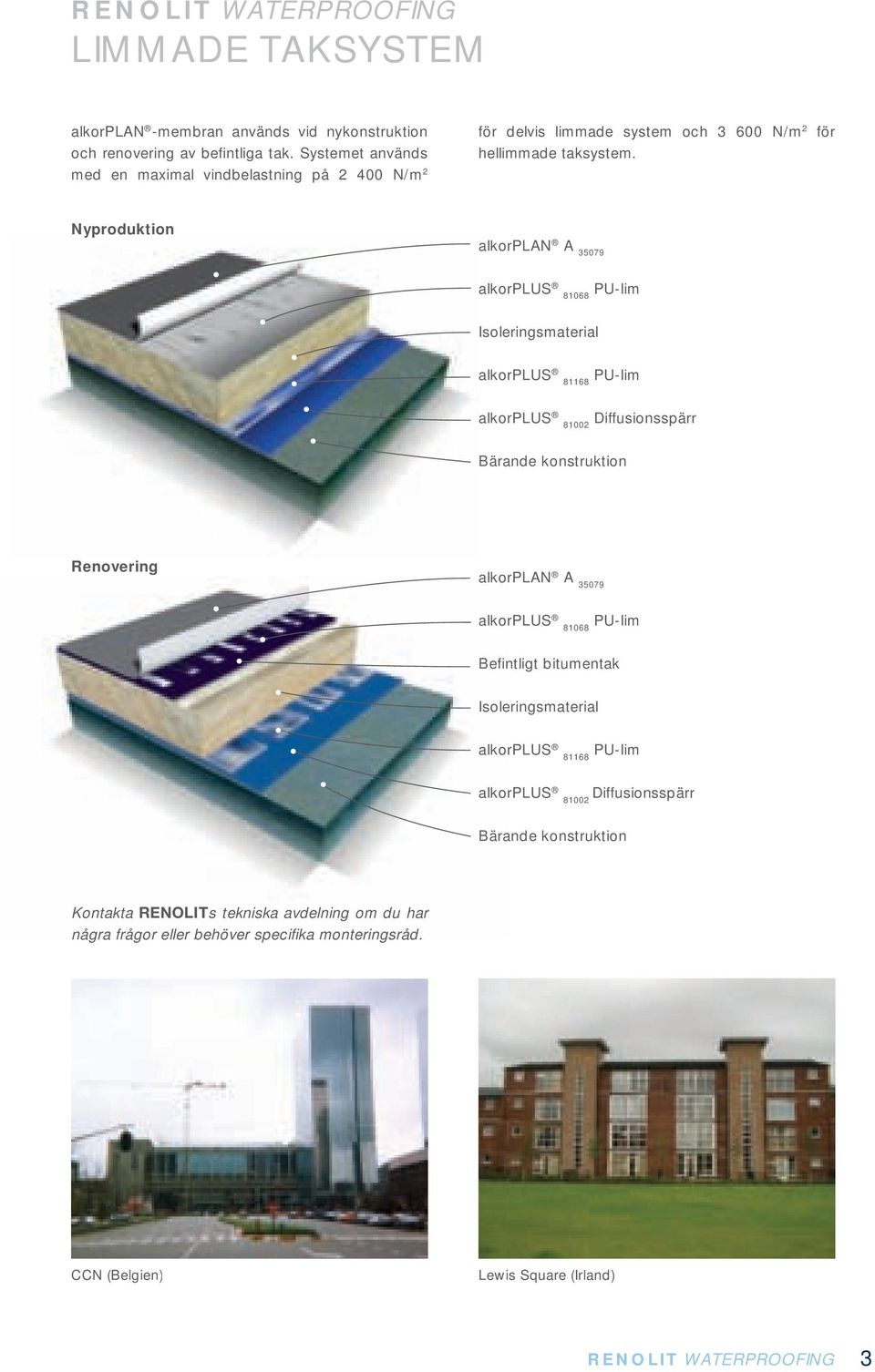

3 LIMMADE TAKSYSTEM alkorplan -membran används vid nykonstruktion och renovering av befintliga tak. Systemet används med en maximal vindbelastning på N/m 2 för delvis limmade system och N/m 2 för hellimmade taksystem. Nyproduktion alkorplus PU-lim Isoleringsmaterial alkorplus PU-lim alkorplus Diffusionsspärr Bärande konstruktion Renovering alkorplus PU-lim Befintligt bitumentak Isoleringsmaterial alkorplus PU-lim alkorplus Diffusionsspärr Bärande konstruktion Kontakta RENOLITs tekniska avdelning om du har några frågor eller behöver specifika monteringsråd. CCN (Belgien) Lewis Square (Irland) 3

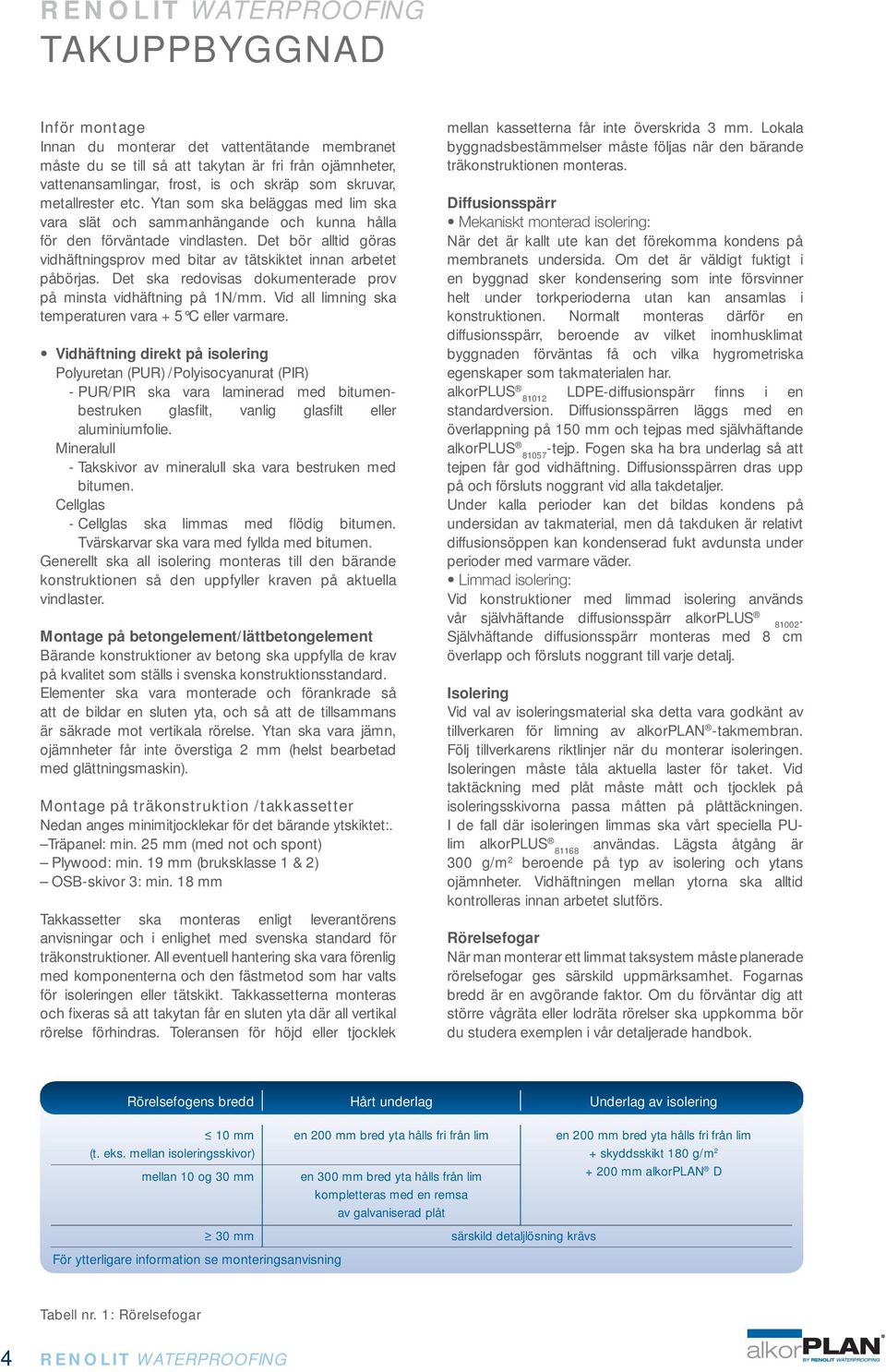

4 TAKUPPBYGGNAD Inför montage Innan du monterar det vattentätande membranet måste du se till så att takytan är fri från ojämnheter, vattenansamlingar, frost, is och skräp som skruvar, metallrester etc. Ytan som ska beläggas med lim ska vara slät och sammanhängande och kunna hålla för den förväntade vindlasten. Det bör alltid göras vidhäftningsprov med bitar av tätskiktet innan arbetet påbörjas. Det ska redovisas dokumenterade prov på minsta vidhäftning på 1N/mm. Vid all limning ska temperaturen vara + 5 C eller varmare. Vidhäftning direkt på isolering Polyuretan (PUR) /Polyisocyanurat (PIR) - PUR/PIR ska vara laminerad med bitumenbestruken glasfilt, vanlig glasfilt eller aluminiumfolie. Mineralull - Takskivor av mineralull ska vara bestruken med bitumen. Cellglas - Cellglas ska limmas med flödig bitumen. Tvärskarvar ska vara med fyllda med bitumen. Generellt ska all isolering monteras till den bärande konstruktionen så den uppfyller kraven på aktuella vindlaster. Montage på betongelement/lättbetongelement Bärande konstruktioner av betong ska uppfylla de krav på kvalitet som ställs i svenska konstruktionsstandard. Elementer ska vara monterade och förankrade så att de bildar en sluten yta, och så att de tillsammans är säkrade mot vertikala rörelse. Ytan ska vara jämn, ojämnheter får inte överstiga 2 mm (helst bearbetad med glättningsmaskin). Montage på träkonstruktion /takkassetter Nedan anges minimitjocklekar för det bärande ytskiktet:. Träpanel: min. 25 mm (med not och spont) Plywood: min. 19 mm (bruksklasse 1 & 2) OSB-skivor 3: min. 18 mm Takkassetter ska monteras enligt leverantörens anvisningar och i enlighet med svenska standard för träkonstruktioner. All eventuell hantering ska vara förenlig med komponenterna och den fästmetod som har valts för isoleringen eller tätskikt. Takkassetterna monteras och fixeras så att takytan får en sluten yta där all vertikal rörelse förhindras. Toleransen för höjd eller tjocklek mellan kassetterna får inte överskrida 3 mm. Lokala byggnadsbestämmelser måste följas när den bärande träkonstruktionen monteras. Diffusionsspärr Mekaniskt monterad isolering: När det är kallt ute kan det förekomma kondens på membranets undersida. Om det är väldigt fuktigt i en byggnad sker kondensering som inte försvinner helt under torkperioderna utan kan ansamlas i konstruktionen. Normalt monteras därför en diffusionsspärr, beroende av vilket inomhusklimat byggnaden förväntas få och vilka hygrometriska egenskaper som takmaterialen har. alkorplus LDPE-diffusionspärr finns i en standardversion. Diffusionsspärren läggs med en överlappning på 150 mm och tejpas med självhäftande alkorplus -tejp. Fogen ska ha bra underlag så att tejpen får god vidhäftning. Diffusionsspärren dras upp på och försluts noggrant vid alla takdetaljer. Under kalla perioder kan det bildas kondens på undersidan av takmaterial, men då takduken är relativt diffusionsöppen kan kondenserad fukt avdunsta under perioder med varmare väder. Limmad isolering: Vid konstruktioner med limmad isolering används vår självhäftande diffusionsspärr alkorplus Självhäftande diffusionsspärr monteras med 8 cm överlapp och försluts noggrant till varje detalj. Isolering Vid val av isoleringsmaterial ska detta vara godkänt av tillverkaren för limning av alkorplan -takmembran. Följ tillverkarens riktlinjer när du monterar isoleringen. Isoleringen måste tåla aktuella laster för taket. Vid taktäckning med plåt måste mått och tjocklek på isoleringsskivorna passa måtten på plåttäckningen. I de fall där isoleringen limmas ska vårt speciella PUlim alkorplus användas. Lägsta åtgång är g/m 2 beroende på typ av isolering och ytans ojämnheter. Vidhäftningen mellan ytorna ska alltid kontrolleras innan arbetet slutförs. Rörelsefogar När man monterar ett limmat taksystem måste planerade rörelsefogar ges särskild uppmärksamhet. Fogarnas bredd är en avgörande faktor. Om du förväntar dig att större vågräta eller lodräta rörelser ska uppkomma bör du studera exemplen i vår detaljerade handbok. Rörelsefogens bredd Hårt underlag Underlag av isolering 10 mm (t. eks. mellan isoleringsskivor) mellan 10 og 30 mm 30 mm För ytterligare information se monteringsanvisning en 200 mm bred yta hålls fri från lim en 300 mm bred yta hålls från lim kompletteras med en remsa av galvaniserad plåt särskild detaljlösning krävs en 200 mm bred yta hålls fri från lim + skyddsskikt 180 g/m mm alkorplan D Tabell nr. 1: Rörelsefogar 4

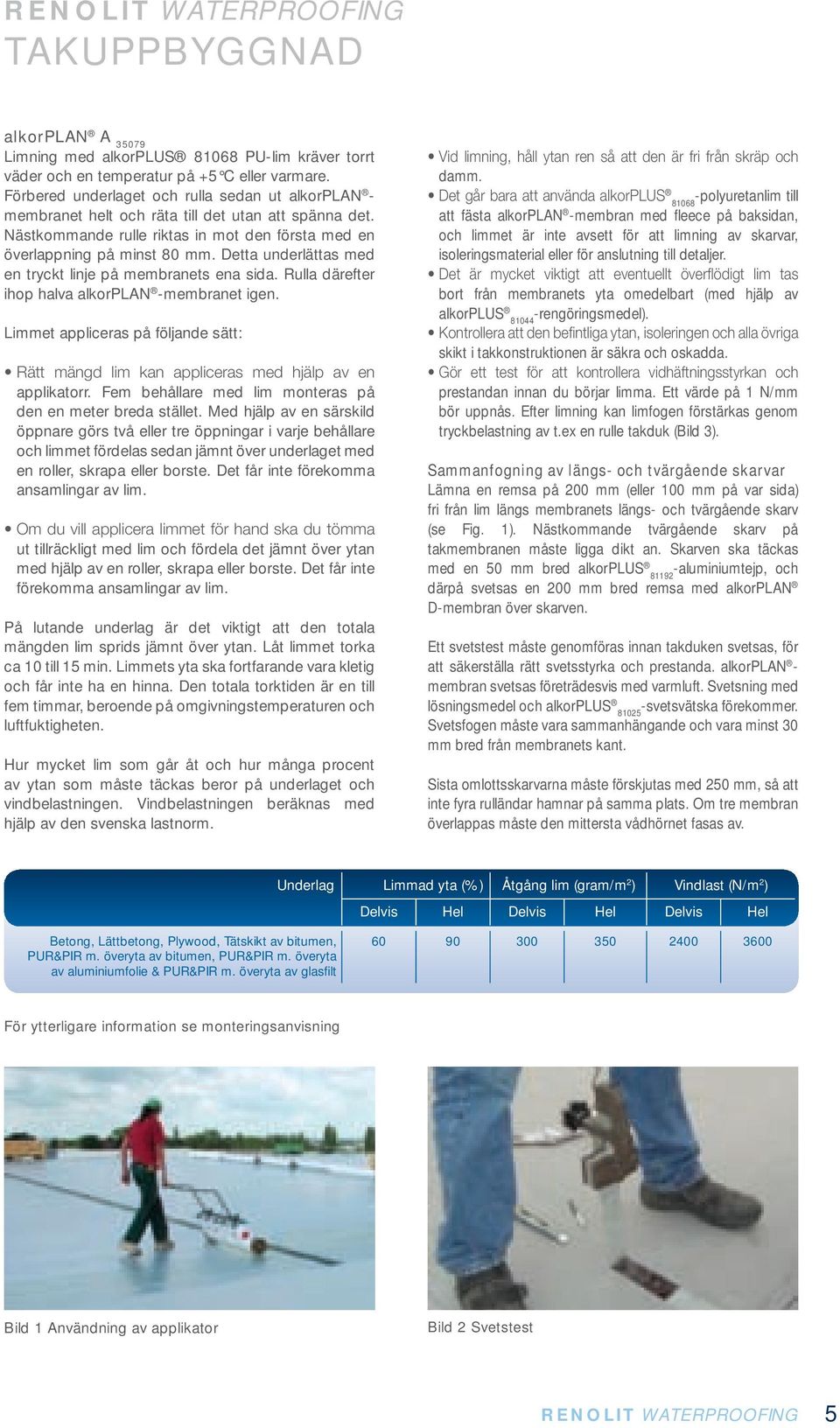

5 TAKUPPBYGGNAD Limning med alkorplus PU-lim kräver torrt väder och en temperatur på +5 C eller varmare. Förbered underlaget och rulla sedan ut alkorplan - membranet helt och räta till det utan att spänna det. Nästkommande rulle riktas in mot den första med en överlappning på minst 80 mm. Detta underlättas med en tryckt linje på membranets ena sida. Rulla därefter ihop halva alkorplan -membranet igen. Limmet appliceras på följande sätt: Rätt mängd lim kan appliceras med hjälp av en applikatorr. Fem behållare med lim monteras på den en meter breda stället. Med hjälp av en särskild öppnare görs två eller tre öppningar i varje behållare och limmet fördelas sedan jämnt över underlaget med en roller, skrapa eller borste. Det får inte förekomma ansamlingar av lim. Om du vill applicera limmet för hand ska du tömma ut tillräckligt med lim och fördela det jämnt över ytan med hjälp av en roller, skrapa eller borste. Det får inte förekomma ansamlingar av lim. På lutande underlag är det viktigt att den totala mängden lim sprids jämnt över ytan. Låt limmet torka ca 10 till 15 min. Limmets yta ska fortfarande vara kletig och får inte ha en hinna. Den totala torktiden är en till fem timmar, beroende på omgivningstemperaturen och luftfuktigheten. Hur mycket lim som går åt och hur många procent av ytan som måste täckas beror på underlaget och vindbelastningen. Vindbelastningen beräknas med hjälp av den svenska lastnorm. Vid limning, håll ytan ren så att den är fri från skräp och damm. Det går bara att använda alkorplus -polyuretanlim till att fästa alkorplan -membran med fleece på baksidan, och limmet är inte avsett för att limning av skarvar, isoleringsmaterial eller för anslutning till detaljer. Det är mycket viktigt att eventuellt överflödigt lim tas bort från membranets yta omedelbart (med hjälp av alkorplus -rengöringsmedel) Kontrollera att den befintliga ytan, isoleringen och alla övriga skikt i takkonstruktionen är säkra och oskadda. Gör ett test för att kontrollera vidhäftningsstyrkan och prestandan innan du börjar limma. Ett värde på 1 N/mm bör uppnås. Efter limning kan limfogen förstärkas genom tryckbelastning av t.ex en rulle takduk (Bild 3). Sammanfogning av längs- och tvärgående skarvar Lämna en remsa på 200 mm (eller 100 mm på var sida) fri från lim längs membranets längs- och tvärgående skarv (se Fig. 1). Nästkommande tvärgående skarv på takmembranen måste ligga dikt an. Skarven ska täckas med en 50 mm bred alkorplus -aluminiumtejp, och därpå svetsas en 200 mm bred remsa med alkorplan D-membran över skarven. Ett svetstest måste genomföras innan takduken svetsas, för att säkerställa rätt svetsstyrka och prestanda. alkorplan - membran svetsas företrädesvis med varmluft. Svetsning med lösningsmedel och alkorplus -svetsvätska förekommer Svetsfogen måste vara sammanhängande och vara minst 30 mm bred från membranets kant. Sista omlottsskarvarna måste förskjutas med 250 mm, så att inte fyra rulländar hamnar på samma plats. Om tre membran överlappas måste den mittersta vådhörnet fasas av. Underlag Limmad yta (%) Åtgång lim (gram/m 2 ) Vindlast (N/m 2 ) Delvis Hel Delvis Hel Delvis Hel Betong, Lättbetong, Plywood, Tätskikt av bitumen, PUR&PIR m. överyta av bitumen, PUR&PIR m. överyta av aluminiumfolie & PUR&PIR m. överyta av glasfilt För ytterligare information se monteringsanvisning Bild 1 Användning av applikator Bild 2 Svetstest 5

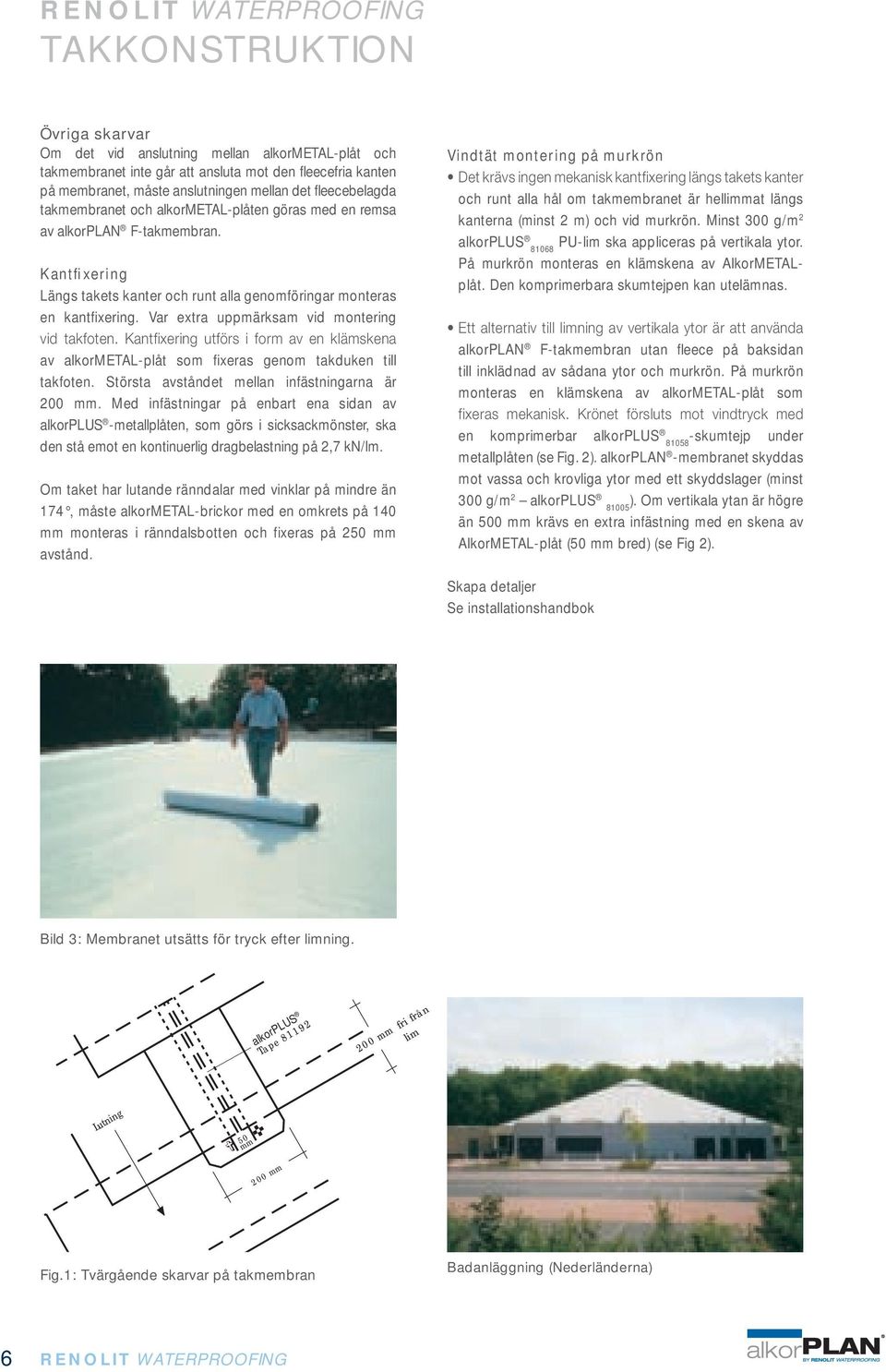

6 TAKKONSTRUKTION Övriga skarvar Om det vid anslutning mellan alkormetal-plåt och takmembranet inte går att ansluta mot den fleecefria kanten på membranet, måste anslutningen mellan det fleecebelagda takmembranet och alkormetal-plåten göras med en remsa av alkorplan F-takmembran. Kantfixering Längs takets kanter och runt alla genomföringar monteras en kantfixering. Var extra uppmärksam vid montering vid takfoten. Kantfixering utförs i form av en klämskena av alkormetal-plåt som fixeras genom takduken till takfoten. Största avståndet mellan infästningarna är 200 mm. Med infästningar på enbart ena sidan av alkorplus -metallplåten, som görs i sicksackmönster, ska den stå emot en kontinuerlig dragbelastning på 2,7 kn/lm. Om taket har lutande ränndalar med vinklar på mindre än 174, måste alkormetal-brickor med en omkrets på 140 mm monteras i ränndalsbotten och fixeras på 250 mm avstånd. Vindtät montering på murkrön Det krävs ingen mekanisk kantfixering längs takets kanter och runt alla hål om takmembranet är hellimmat längs kanterna (minst 2 m) och vid murkrön. Minst 300 g/m 2 alkorplus PU-lim ska appliceras på vertikala ytor På murkrön monteras en klämskena av AlkorMETALplåt. Den komprimerbara skumtejpen kan utelämnas. Ett alternativ till limning av vertikala ytor är att använda alkorplan F-takmembran utan fleece på baksidan till inklädnad av sådana ytor och murkrön. På murkrön monteras en klämskena av alkormetal-plåt som fixeras mekanisk. Krönet försluts mot vindtryck med en komprimerbar alkorplus -skumtejp under metallplåten (se Fig. 2). alkorplan -membranet skyddas mot vassa och krovliga ytor med ett skyddslager (minst 300 g/m 2 alkorplus ). Om vertikala ytan är högre än 500 mm krävs en extra infästning med en skena av AlkorMETAL-plåt (50 mm bred) (se Fig 2). Skapa detaljer Se installationshandbok Bild 3: Membranet utsätts för tryck efter limning. alkorplus Tape mm fri från lim Lutning 50 mm 200 mm Fig.1: Tvärgående skarvar på takmembran Badanläggning (Nederländerna) 6

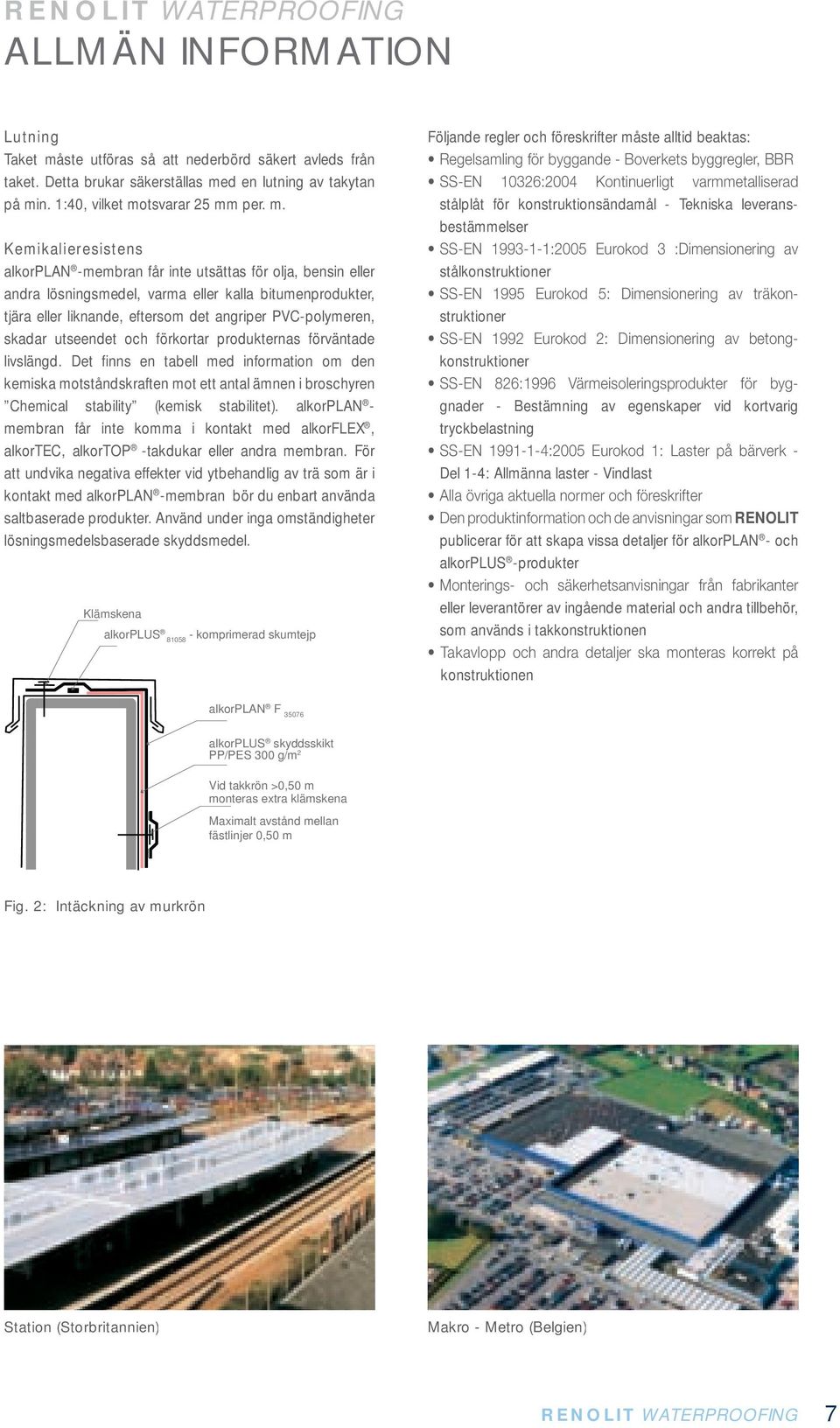

7 ALLMÄN INFORMATION Lutning Taket måste utföras så att nederbörd säkert avleds från taket. Detta brukar säkerställas med en lutning av takytan på min. 1:40, vilket motsvarar 25 mm per. m. Kemikalieresistens alkorplan -membran får inte utsättas för olja, bensin eller andra lösningsmedel, varma eller kalla bitumenprodukter, tjära eller liknande, eftersom det angriper PVC-polymeren, skadar utseendet och förkortar produkternas förväntade livslängd. Det finns en tabell med information om den kemiska motståndskraften mot ett antal ämnen i broschyren Chemical stability (kemisk stabilitet). alkorplan - membran får inte komma i kontakt med alkorflex, alkortec, alkortop -takdukar eller andra membran. För att undvika negativa effekter vid ytbehandlig av trä som är i kontakt med alkorplan -membran bör du enbart använda saltbaserade produkter. Använd under inga omständigheter lösningsmedelsbaserade skyddsmedel. Klämskena alkorplus komprimerad skumtejp Följande regler och föreskrifter måste alltid beaktas: Regelsamling för byggande - Boverkets byggregler, BBR SS-EN 10326:2004 Kontinuerligt varmmetalliserad stålplåt för konstruktionsändamål - Tekniska leveransbestämmelser SS-EN :2005 Eurokod 3 :Dimensionering av stålkonstruktioner SS-EN 1995 Eurokod 5: Dimensionering av träkonstruktioner SS-EN 1992 Eurokod 2: Dimensionering av betongkonstruktioner SS-EN 826:1996 Värmeisoleringsprodukter för byggnader - Bestämning av egenskaper vid kortvarig tryckbelastning SS-EN :2005 Eurokod 1: Laster på bärverk - Del 1-4: Allmänna laster - Vindlast Alla övriga aktuella normer och föreskrifter Den produktinformation och de anvisningar som RENOLIT publicerar för att skapa vissa detaljer för alkorplan - och alkorplus -produkter Monterings- och säkerhetsanvisningar från fabrikanter eller leverantörer av ingående material och andra tillbehör, som används i takkonstruktionen Takavlopp och andra detaljer ska monteras korrekt på konstruktionen alkorplan F Övrig information alkorplus skyddsskikt PP/PES 300 g/m 2 Vid takkrön >0,50 m monteras extra klämskena Maximalt avstånd mellan fästlinjer 0,50 m Fig. 2: Intäckning av murkrön Station (Storbritannien) Makro - Metro (Belgien) 7

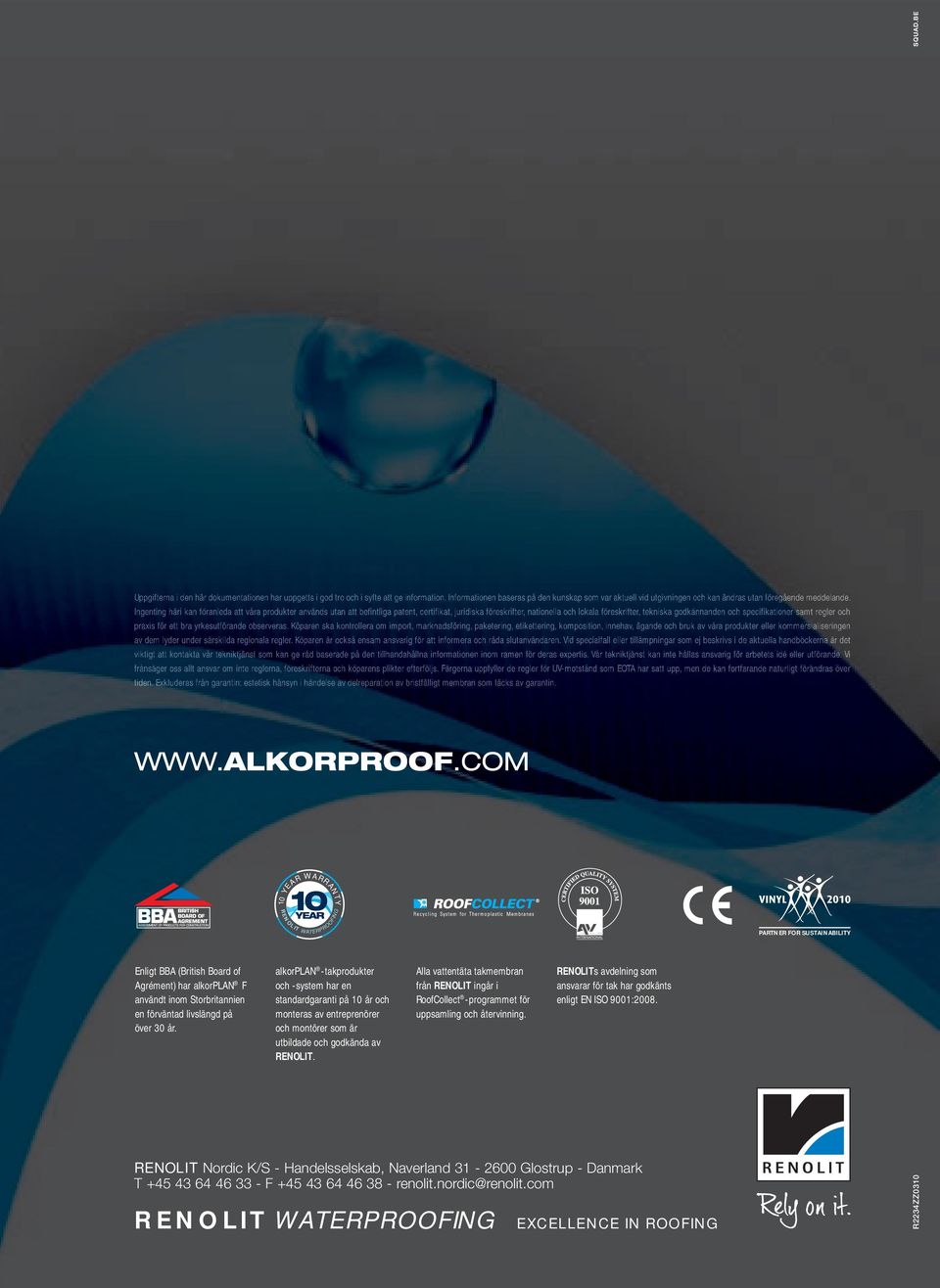

8 10 YEAR WARRANTY SQUAD.BE Uppgifterna i den här dokumentationen har uppgetts i god tro och i syfte att ge information. Informationen baseras på den kunskap som var aktuell vid utgivningen och kan ändras utan föregående meddelande. Ingenting häri kan föranleda att våra produkter används utan att befintliga patent, certifikat, juridiska föreskrifter, nationella och lokala föreskrifter, tekniska godkännanden och specifikationer samt regler och praxis för ett bra yrkesutförande observeras. Köparen ska kontrollera om import, marknadsföring, paketering, etikettering, komposition, innehav, ägande och bruk av våra produkter eller kommersialiseringen av dem lyder under särskilda regionala regler. Köparen är också ensam ansvarig för att informera och råda slutanvändaren. Vid specialfall eller tillämpningar som ej beskrivs i de aktuella handböckerna är det viktigt att kontakta vår tekniktjänst som kan ge råd baserade på den tillhandahållna informationen inom ramen för deras expertis. Vår tekniktjänst kan inte hållas ansvarig för arbetets idé eller utförande. Vi frånsäger oss allt ansvar om inte reglerna, föreskrifterna och köparens plikter efterföljs. Färgerna uppfyller de regler för UV-motstånd som EOTA har satt upp, men de kan fortfarande naturligt förändras över tiden. Exkluderas från garantin: estetisk hänsyn i händelse av delreparation av bristfälligt membran som täcks av garantin. PARTNER FOR SUSTAINABILITY Enligt BBA (British Board of Agrément) har alkorplan F användt inom Storbritannien en förväntad livslängd på över 30 år. alkorplan -takprodukter och -system har en standardgaranti på 10 år och monteras av entreprenörer och montörer som är utbildade och godkända av RENOLIT. Alla vattentäta takmembran från RENOLIT ingår i RoofCollect -programmet för uppsamling och återvinning. RENOLITs avdelning som ansvarar för tak har godkänts enligt EN ISO 9001:2008. RENOLIT Nordic K/S - Handelsselskab, Naverland Glostrup - Danmark T F renolit.nordic@renolit.com EXCELLENCE IN ROOFING R2234ZZ0310
