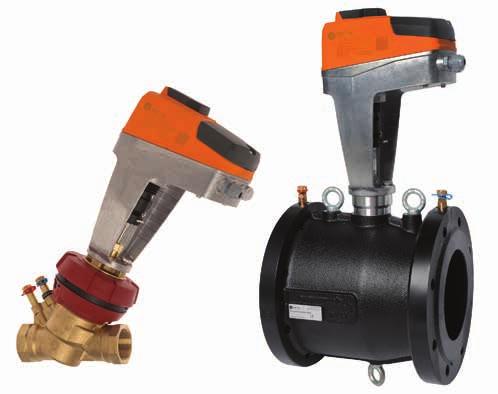

1 TA-FUS1ON-C Styrventiler med injusteringsfunktion Kombinerade styr- och injusteringsventiler med oberoende EQM-karakteristik

2 IMI TA / Styrventiler och ställdon / TA-FUS1ON-C TA-FUS1ON-C Dessa innovativa injusterings- och styrventiler för värme- och kylsystem kombinerar injustering och styrning i en och samma ventil. Ställbart Kv max (Kvs) och oberoende EQM-karakteristik gör det möjligt att välja rätt ventilstorlek och få optimal styrning i systemet. Med mätuttagen gör man noggranna mätningar av flöde, differenstryck, temperatur och tillgängligt differenstryck. Produktegenskaper > > Ställbart Kvs Medger inställning av Kv max (Kvs)-värde efter behoven i systemet. > > Oberoende, inbyggd EQMkarakteristik EQM-karakteristik lämplig för alla inställningar. > > Självtätande mätuttag Enkel och noggrann mätning för injustering, felsökning och effektmätning. > > Ställdon Ventiler och ställdon levereras tillsammans, vilket säkerställer optimal styrning och enklare val. Teknisk beskrivning Ventil Användningsområde: Värme- och kylanläggningar. Funktion: Styrning (EQM) Injustering Förinställning (Kvs) Mätning (ΔpV, ΔH, T, q) Avstängning (vid systemunderhåll) Dimensioner: DN Tryckklass: DN 32-50: DN : och PN 25 Max differenstryck (ΔpV max ): 400 kpa = 4 bar ΔpV max = Max tillåtna tryckfall över ventilen för att uppfylla angiven prestanda. Rekommenderat inställningsområde (Kv max ): DN 32: 2,68-12,9 DN 40: 3,03-18,5 DN 50: 8,03-33,0 DN 65-2: 24,3-64,3 DN 80-2: 38,1-100 DN 100: 57,4-160 DN 125: 97,4-270 DN 150: Kv max = m 3 /h vid ett tryckfall av 1 bar vid respektive inställning och fullt öppen ventilkägla. 2 Slaglängd: 20 mm Reglerområde: >100 (för alla rekommenderade inställningar) Läckage: Tät Karakteristik: Oberoende EQM. Temperatur: Max arbetstemperatur: 120 C Min arbetstemperatur: -20 C Medie: Vatten och neutrala vätskor, vattenglykolblandningar. (Kontakta IMI Hydronic Engineering vid andra medier.) Material: DN 32-50: Ventilhus: AMETAL Kägla: AMETAL Sätestätning: EPDM/Rostfritt stål Spindeltätning: EPDM O-ring O-rings: EPDM Ventilinsats: AMETAL /PPS/PTFE Fjädar: Rostfritt stål Spindel: Rostfritt stål DN : Ventilhus: Segjärn EN-GJS-400 Kägla: Rostfritt stål Sätestätning: EPDM/Rostfritt stål O-rings: EPDM Kägelmekanism: Rostfritt stål och mässing Skruvar och muttrar: Rostfritt stål AMETAL är IMI Hydronic Engineerings avzinkningshärdiga legering. Ytbehandling: DN 32-50: Obehandlad DN : Elektroforetisk färg

3 Märkning: DN 32-50: TAH, IMI, DN, PN, DR, serienr och flödesriktningspil. DN : TAH, IMI, DN, PN, Kvs, T min / max, serienr, ventilhusmaterial och flödesriktningspil, etikett. CE-märkning: DN : CE DN 150: CE 0062 * *) Anmält organ. Anslutning: DN 32-50: Invändig gänga enligt ISO 228. Gänglängd enligt ISO 7/1. Utvändig gänga enligt ISO 228. DN : Flänsar enligt EN , typ 21. Bygglängd enligt EN 558 serie 3. Ventilkarakteristik Nominell ventilkarakteristik för alla rekommenderade inställningar. Kv/Kv max [%] h [%] Mätnoggrannhet Maximal avvikelse av flödet vid olika inställningar DN DN ± [%] 18 ± [%] *) *) *) Inställning (%) av fullt öppen ventil. 3

4 IMI TA / Styrventiler och ställdon / TA-FUS1ON-C Korrektion för olika vätskor Flödesberäkningarna gäller för vatten (+20 C). För andra vätskor med nära samma viskositet som vatten ( 20 cst = 3 E = 100 S.U.) behöver korrigering endast göras för volymvikten. Vid låga temperaturer blir dock viskositeten högre och laminär strömning kan uppträda i ventilerna. Detta ger upphov till en flödesavvikelse, som ökar med små ventiler, små inställningar och låga differenstryck. Korrektion för denna avvikelse kan göras med hjälp av dataprogrammet HySelect eller direkt i vårt injusteringsinstrument. Ljud Flöden måste justeras in korrekt och vattnet avluftas för att undvika oljud i anläggningen. Mycket höga differenstryck kan orsaka oljud i anläggningen. I så fall bör man komplettera med differenstryckregulatorer. Högsta rekommenderade tryckfall för undvikande av onödigt oljud är 200 kpa. Ställdon IMI Hydronic Engineering har ett omfattande sortiment proportionella ställdon (t ex 24 V, V, 230 V, felsäkra) för noggrann modulerande eller 3-punktsreglering, när de används tillsammans med kombinerade injusterings- och styrventiler. Se Ventil- och ställdonskombinationer. Se separata datablad för mer information om ställdonen eller kontakta IMI Hydronic Engineering om du behöver mer information. Dimensionering När Δp och önskat flöde är känt, beräkna Kv enligt formel. Exempel Flödet är 10 m 3 /h, ΔpV 35 kpa och styrsignal (insignal) 0-10 VDC. Anm Om det nödvändiga flödet faller till under diagramskalan kan värdet läsas av på följande sätt: Använd konstruktionsvärdet för ΔpV och dra en linje till ett flöde som är 0,1 eller 10 gånger konstruktionsflödet, med Kv max med samma förhållande (antingen 0,1 eller 10 gånger det nödvändiga). Följ nedanstående exempel 35 kpa och 10 m 3 /h ger Kv max =16,9 35 kpa och 1 m 3 /h ger Kv max =1,69 35 kpa och 100 m 3 /h ger Kv max = Gå till dimensioneringsdiagram. (Gå direkt till steg 4 vid beräkning av Kv max med formeln). 2. Dra en rak linje mellan 10 m 3 /h och 35 kpa. 3. Läs av det nödvändiga Kv max -värdet där linjen korsar Kv-axeln. I det här fallet är Kv max =16,9 4. Dra en horisontell linje från Kv max 16,9. Linjen korsar inställningsstaplarna för de ventiler som kan användas. I det här fallet är inställningen 9,5 för DN 40 och 5,0 för DN Välj den minsta, med viss säkerhetsmarginal. I det här fallet är DN 50 att rekommendera. 6. Gå till Ventil- och ställdonskombinationer för att hitta rätt kombination av ventil och ställdon. I detta fall artikelnr (24 V). 4

5 Dimensioneringsdiagram DN : Rekommenderat inställningsområde 7,5-10 ( % av Kvs). 5

6 IMI TA / Styrventiler och ställdon / TA-FUS1ON-C Ventil- och ställdonskombinationer Max rekommenderat tryckfall (ΔpV) för ventil- och ställdonskombinationer Max rekommenderat tryckfall över ventil- och ställdonskombination för att kunna stänga (ΔpV close ) och att uppfylla angiven prestanda (ΔpV max ). För mer information om max tryckfall som ventilen kan stänga mot se Stängkraft. ΔpV close = Max differenstryck som ventilen kan stänga mot från en öppen position med en specificerad kraft (ställdon) utan att överskrida angivet läckage. ΔpV max = Max tillåtna tryckfall över ventilen för att uppfylla angiven prestanda. DN TA-Slider 750 TA-Slider 1250 TA-MC100 FSE/FSR [kpa] [kpa] [kpa] Koderna i tabellen är för kombinationer med olika ventilstorlekar (DN) och ställdonsmodeller. Ventiler och ställdon levereras tillsammans, vilket säkerställer optimal styrning och enklare val. För andra kombinationer beställ ventil och ställdon separat, se Artiklar Ventiler och Artiklar Ställdon. Se separata datablad för mer information om ställdonen eller kontakta IMI Hydronic Engineering om du behöver mer information. Artikelnr: xxxxx / xxxxxx Komplett artikelnummer fås genom komplettering med koden för önskad kombination. Exempel: Med standardställdon TA-Slider 750 TA-Slider 750 TA-Slider 1250 TA-Slider 1250 Insignal: 0(2)-10 VDC, 0(4)-20 ma, 3-punkt, on-off Utsignal: 0(2)-10 VDC Matningsspänning: 24 VAC/VDC VAC 24 VAC/VDC VAC Felsäker: Nej DN PN Kvs , , , , , DN 32-50: Invändinga gängor DN : Flänsade 6

7 Med felsäkra ställdon Insignal: Utsignal: TA-MC100FSE TA-MC100FSE TA-MC100FSR TA-MC100FSR 0(2)-10 VDC, 0(4)-20 ma, 3-punkt 0(2)-10 VDC, 0(4)-20 ma 3-punkt 0-10 VDC 0(2)-10 VDC, 0(4)-20 ma, 3-punkt 0(2)-10 VDC, 0(4)-20 ma 3-punkt 0-10 VDC Matningsspänning: 24 VAC 230 VAC 24 VAC 230 VAC Felsäker: Expanderande (stänger) Sammandragande (öppnar) DN PN Kvs , , , , , DN 32-50: Invändinga gängor DN : Flänsade Kv max -värden Position DN 32 2,68 3,15 3,75 4,45 5,37 6,51 7,93 9,55 11,1 12,9 DN 40 3,03 3,63 4,53 5,70 7,07 8,88 11,1 13,0 15,4 18,5 DN 50 8,03 9,74 11,9 14,4 17,0 20,0 23,3 27,3 30,4 33,0 Position DN ,6 14,9 17,6 20,6 24,3 28,8 34,5 41,8 51,4 64,3 DN ,8 23,2 27,4 32,2 38,1 45,2 54,5 65,9 81,2 100 DN ,1 34,5 40,9 48,4 57,4 68,6 82, DN ,5 58,6 69,4 82,1 97, DN ,5 88, DN : Rekommenderat inställningsområde 7,5-10 ( % av Kvs). Kv max = m 3 /h vid ett tryckfall av 1 bar vid respektive inställning och fullt öppen ventilkägla. 7

8 IMI TA / Styrventiler och ställdon / TA-FUS1ON-C Stängkraft Nödvändig kraft (F) för att stänga ventilen mot differenstrycket (ΔpV close ), utan att överskrida läckagegränser. pv Close [kpa] TA-Slider 750 TA-Slider 1250 TA-MC100FSE/FSR DN pv max F [N] ΔpV close = Max differenstryck som ventilen kan stänga mot från en öppen position med en specificerad kraft (ställdon) utan att överskrida angivet läckage. ΔpV max = Max tillåtna tryckfall över ventilen för att uppfylla angiven prestanda. 8

9 Installation Applikationsexempel Tvåvägskrets Installation av ställdon Min 140 mm fritt utrymme över ställdonet. >140 >140 TA-FUSION-C Shuntgrupp Kapslingsgrad IP54 Anm: Läs ställdonets installationsinstruktioner noggrant. TA-Slider 750/TA-Slider 1250 DN TA-FUSION-C DN Normala röranslutningar Montering av armatur och pumpar bör undvikas omedelbart före ventilen. Ventilen bör placeras enligt nedan för noggranna mätvärden. TA-MC100FSE/FSR DN D 5D 2D 10D DN Flödesriktning DN DN

10 IMI TA / Styrventiler och ställdon / TA-FUS1ON-C Funktionsbeskrivning DN Inställning 1. Öppna ventilen fullt med ratten. 2. Tryck ratten neråt och vrid till önskat värde, t ex 5,3. Avstängning Mätning av ΔpV och q Anslut IMI Hydronic Engineering s injusteringsinstrument till mätuttagen. Mata in aktuell ventilbeteckning, storlek och inställning så visas aktuellt flöde i displayen. Mätning av ΔH Anslut IMI Hydronic Engineering s injusteringsinstrument till mätuttagen. Stäng ventilen och mät. Viktigt! Ventilen måste öppnas fullt efter utförd mätning. H pv 1. Vrid ratten till stängt läge, Closed. OBS! Ställdonet ska vara bortkopplat från ventilspindeln vid de åtgärder som beskrivs här ovan. Vrid ratten till läget Open för att öppna ventilen igen. Funktionsbeskrivning DN Inställning 1. Lossa låsmuttern. 2. Vrid inställningsskruven till önskat skalvärde, t ex Dra fast låsmuttern. Avstängning Mätning av ΔpV och q Anslut IMI Hydronic Engineering s injusteringsinstrument till mätuttagen. Mata in aktuell ventilbeteckning, storlek och inställning så visas aktuellt flöde i displayen. Mätning av ΔH Anslut IMI Hydronic Engineering s injusteringsinstrument till mätuttagen. Stäng ventilen och mät. Viktigt! Ventilen måste öppnas till den tidigare inställningen efter utförd mätning. H pv 1. Lossa låsmuttern. 2. Vrid inställningsskruven medurs till stopp (inställning 0 ±0.5). Förinställningen kan då läsas av på skalan. 3. Dra fast låsmuttern. OBS! Ställdonet ska vara bortkopplat från ventilspindeln vid de åtgärder som beskrivs här ovan. Öppna till föregående inställning när ventilen öppnas igen. 10

11 Artiklar Sets >140 DN Invändiga gängor Gänga enligt ISO 228 TA-Slider 750 Insignal: 0(2)-10 VDC, 0(4)-20 ma, 3-punkt, on-off L3 24 VAC/VDC DN d D1 L1 L2 L3 H1* H2 Kvs Kg RSK nr Artikelnr 32 G1 1/ ,9 5, G1 1/ ,5 5, G ,0 5, ØD1 H1* H2 d L1 L VAC DN d D1 L1 L2 L3 H1* H2 Kvs Kg RSK nr Artikelnr 32 G1 1/ ,9 5, G1 1/ ,5 5, G ,0 5, >140 DN Flänsade Flänsar enligt EN , typ 21. TA-Slider 750 Insignal: 0(2)-10 VDC, 0(4)-20 ma, 3-punkt, on-off 24 VAC/VDC DN D L H1* H2 Kvs Kg RSK nr Artikelnr , PN , VAC DN D L H1* H2 Kvs Kg RSK nr Artikelnr , PN , *) Höjd till spindelns topp. = Flödesriktning För högsta ΔpV close, se Ventil- och ställdonskombinationer. Ventil och ställdon levereras separat förpackade, för enklare hantering på byggplatsen. 11

12 IMI TA / Styrventiler och ställdon / TA-FUS1ON-C >140 DN Flänsade Flänsar enligt EN , typ 21. TA-Slider 750 / TA-Slider 1250 (DN 150) Insignal: 0(2)-10 VDC, 0(4)-20 ma, 3-punkt, on-off 24 VAC/VDC ØD H1 H2 DN D L H1* H2 Kvs Kg RSK nr Artikelnr PN L VAC DN D L H1* H2 Kvs Kg RSK nr Artikelnr PN *) Höjd till spindelns topp. = Flödesriktning För högsta ΔpV close, se Ventil- och ställdonskombinationer. Ventil och ställdon levereras separat förpackade, för enklare hantering på byggplatsen. 12

13 Artiklar Felsäker sets, expanderande (stänger) >140 DN Invändiga gängor. Gänga enligt ISO 228 TA-MC100FSE Insignal: 0(2)-10 VDC, 0(4)-20 ma, 3-punkt 24 VAC ØD1 H1* L3 H2 DN d D1 L1 L2 L3 H1* H2 Kvs Kg RSK nr Artikelnr 32 G1 1/ ,9 6, G1 1/ ,5 6, G ,0 6, L1 L2 d 230 VAC DN d D1 L1 L2 L3 H1* H2 Kvs Kg RSK nr Artikelnr 32 G1 1/ ,9 6, G1 1/ ,5 6, G ,0 6, >140 DN Flänsade. Flänsar enligt EN , typ 21. TA-MC100FSE Insignal: 0(2)-10 VDC, 0(4)-20 ma, 3-punkt L ØD H1 H2 24 VAC DN D L H1* H2 Kvs Kg RSK nr Artikelnr , PN , VAC DN D L H1* H2 Kvs Kg RSK nr Artikelnr , PN , = Flödesriktning *) Höjd till spindelns topp. För högsta ΔpV close, se Ventil- och ställdonskombinationer. Ventil och ställdon levereras separat förpackade, för enklare hantering på byggplatsen. 13

14 IMI TA / Styrventiler och ställdon / TA-FUS1ON-C Artiklar Felsäker sets, sammandragande (öppnar) >140 DN Invändiga gängor. Gänga enligt ISO 228 TA-MC100FSR Insignal: 0(2)-10 VDC, 0(4)-20 ma, 3-punkt 24 VAC ØD1 H1* L3 H2 DN d D1 L1 L2 L3 H1* H2 Kvs Kg RSK nr Artikelnr 32 G1 1/ ,9 6, G1 1/ ,5 6, G ,0 6, L1 L2 d 230 VAC DN d D1 L1 L2 L3 H1* H2 Kvs Kg RSK nr Artikelnr 32 G1 1/ ,9 6, G1 1/ ,5 6, G ,0 6, >140 DN Flänsade. Flänsar enligt EN , typ 21. TA-MC100FSR Insignal: 0(2)-10 VDC, 0(4)-20 ma, 3-punkt L ØD H1 H2 24 VAC DN D L H1* H2 Kvs Kg RSK nr Artikelnr , PN , VAC DN D L H1* H2 Kvs Kg RSK nr Artikelnr , PN , = Flödesriktning *) Höjd till spindelns topp. För högsta ΔpV close, se Ventil- och ställdonskombinationer. 14 Ventil och ställdon levereras separat förpackade, för enklare hantering på byggplatsen.

15 Artiklar Ventiler ØD1 Invändiga gängor Gänga enligt ISO 228 L1 d H1 DN d D1 L1 H1 Kvs Kg RSK nr Artikelnr 32 G1 1/ ,9 3, G1 1/ ,5 3, G ,0 4, ØD1 Utvändiga gängor Gänga enligt ISO 228 L1 d H1 DN d D1 L1 H1 Kvs Kg RSK nr Artikelnr 32 G1 1/ ,9 4, G ,5 4, G2 1/ ,0 5, L ØD H1 Flänsade Flänsar enligt EN , typ 21. DN D L H1 Kvs Kg RSK nr Artikelnr , PN , = Flödesriktning 15

16 IMI TA / Styrventiler och ställdon / TA-FUS1ON-C Artiklar Ställdon TA-Slider 750, TA-Slider 1250, TA-MC100FSE/FSR (Finns som set med TA-FUSION) Se separata datablad för mer information om ställdonen eller kontakta IMI Hydronic Engineering om du behöver mer information. Typ Matningsspänning RSK nr Artikelnr TA-Slider VAC/VDC TA-Slider VAC TA-Slider VAC/VDC TA-Slider VAC TA-MC100FSE 24 VAC TA-MC100FSE 230 VAC TA-MC100FSR 24 VAC TA-MC100FSR 230 VAC Vid beställning av ventil (DN ) och ställdon separat måste även adapter beställas. TA-Slider 750 Plus / TA-Slider 1250 Plus Plus-versionen har följande extrafunktioner: - Binär ingång, reläer, utsignal i ma - BUS kommunikationskort för ModBus, BACnet eller KNX (med eller utan binär ingång, reläer, utsignal i ma) Plus-version av ställdon TA-Slider beställs separat. Se separata datablad TA-Slider 750 och TA-Slider Adaptrar för ställdon Ventil DN RSK nr Artikelnr Rekommenderade ställdon TA-Slider *) TA-Slider 750/ TA-MC100FSE/FSR *) TA-MC100FSE/FSR För andra ställdon JC VA1125-GGA JC VA1125-GGA JC VA7810-GGA JC VA7810-GGA Sauter AVM Sauter AVM Sauter AVM234, AVN, AVF Sauter AVM234, AVN, AVF Siemens SAX, SQV Siemens SAX, SQV *) Integrerad i ventilen. 16

17 Tillbehör L d Mätuttag d L RSK nr Artikelnr DN M14x M14x DN / / d L Förlängning till mätuttag M14x1 För användning vid isolering. För DN d L RSK nr Artikelnr M14x d Mätuttag Förlängning 60 mm. Kan monteras utan avtappning av systemet. För alla dimensioner. L RSK nr Artikelnr Manipulationsskydd För låsning av inställt Kv max. För DN RSK nr Artikelnr Märkbricka RSK nr Artikelnr Isolering Se tillhörande installationsinstruktioner under rubriken Produkter och lösningar på eller kontakta IMI Hydronic Engineering. 17

18 IMI TA / Styrventiler och ställdon / TA-FUS1ON-C Anslutningar för DN Svetskoppling Lekande mutter Max 120 C Ventil D Rör DN RSK nr Artikelnr DN 32 G1 1/ G G2 1/ Lödkoppling Lekande mutter Max 120 C Ventil D Rör Ø RSK nr Artikelnr DN 32 G1 1/ G G2 1/ Koppling med slät rörände För anslutning med presskoppling Lekande mutter Max 120 C Ventil D Rör Ø RSK nr Artikelnr DN 32 G1 1/ G G2 1/ Produkterna, texterna, fotona, grafiken och diagrammen i denna folder kan ändras av IMI Hydronic Engineering utan föregående meddelande och utan att några skäl anges. Den senaste informationen om våra produkter och specifikationer finns på SE TA-FUSION-C v
