1 TA-COMPACT-DP Kombinerad Δp regulator, styrventiler med injusteringsfunktion För små tryckoberoende kretsar

2 IMI TA / Differenstrycksregulatorer / TA-COMPACT-DP TA-COMPACT-DP TA-COMPACT-DP är den idealiska lösningen för zon reglering av små kretsar, möjliggör inställning av maxfl öde och förhindrar ventiler från alltför höga differenstryck. TA-COMPACT-DP kombinerar 5 funktioner: differenstrycksregulator, injustering, styr, diagnostik och avstängning. Produktegenskaper > 5 in 1 koncept minskar kostnader Installera en ventil med fem funktioner minskar investeringskostnaderna och installationstiden. > Sparar energy och pengar Injusterade och tryckoberoende kretsar förhindrar överfl öden samt för hög energiförbrukning. > Zonkontroll Temperaturstyrda kretsar kan spara upp til 20% energi. > Skyddar mot oljud Differenstrycksstyrning skyddar styrventiler från för högt differenstryck. Teknisk beskrivning Användningsområde: Värme- och kylanläggningar. Funktion: Förinställning (max. fl öde) Differenstrycksreglering Styrning Mätning (ΔH, T, q) Avstängning (för isolering av övriga delar av systemet vid underhåll se även äckage ) Dimensioner: DN Tryckklass: PN 16 Differenstryck (ΔH): Max differenstryck (ΔH max ): 400 kpa = 4 bar Min differenstryck (ΔH min ): DN 15: 18 kpa = 0,18 bar DN 20: 21 kpa = 0,21 bar DN 25: 25 kpa = 0,25 bar (Gäller för de mest krävande inställningar. Andra inställningar erfordrar lägre ΔH. Kontrollera i diagram under Dimensionering eller i mjukvaran HySelect.) ΔH max = Max tillåtna tryckfall över kretsen för att uppfylla angiven prestanda. ΔH min = Minsta nödvändiga tryckfall över kretsen för tillfredsställande differenstrycksreglering. Inställningsområde: Indikation för rekommenderat inställningsområde. För ytterligare information se Dimensionering. DN 15: Δp 10 kpa, l/h DN 20: Δp 10 kpa, l/h DN 25: Δp 10 kpa, l/h Temperatur: Max arbetstemperatur: 90 C Min arbetstemperatur: 0 C Medie: Vatten och neutrala vätskor, vattenglykolblandningar. yfthöjd: 4 mm äckage: äckfl öde 0,01% av max. rekommenderat fl öde (inställning 10) i korrekt fl ödesriktning. (Klass IV enligt EN ). Karakteristik: injär, bäst lämpad för on/off-styrning. Material: Ventilhus: AMETA Ventilinsats: AMETA Kägla: Rostfritt stål Spindel: Rostfritt stål Spindeltätning: O-ring i EPDM Δp-insats: AMETA, PPS (polyfenylensulfi d) Membran: EPDM och HNBR Fjädrar: Rostfritt stål O-ringar: EPDM AMETA är IMI Hydronic Engineerings avzinkningshärdiga legering. Märkning: TA, IMI, PN 16, DN och fl ödespil. Grå handratt: TA-COMPACT-DP och DN. Anslutning: Utvändig gänga enligt ISO 228. Anslutning mot ställdon: M30x1,5 Ställdon: Se separat katalogblad EMO T. 2

3 Mätnoggrannhet Maximal avvikelse av flödet vid olika inställningar [±%] *) *) Inställning Korrektion för olika vätskor Flödesberäkningarna gäller för vatten (+20 C). För andra vätskor med nära samma viskositet som vatten ( 20 cst = 3 E = 100 S.U.) behöver korrigering endast göras för volymvikten. Vid låga temperaturer blir dock viskositeten högre och laminär strömning kan uppträda i ventilerna. Detta ger upphov till en fl ödesavvikelse, som ökar med små ventiler, små inställningar och låga differenstryck. Korrektion för denna avvikelse kan göras med hjälp av dataprogrammet HySelect eller direkt i vårt injusteringsinstrument. jud För att undvika oljud krävs att anläggningen är rätt injusterad och att vattnet är avluftat. Ställdon Ställdon EMO T För mer information om EMO T, se separat katalogblad. TA-COMPACT-DP är framtagen för att fungera ihop med ställdon EMO T. Ställdon av annat fabrikat kräver Arbetsområde: X (stängd - fullt öppen) = 11,6-15,8 Stängkraft: Min. 125 N (max. 500 N) Ø22 10 X M30x1,5 IMI Hydronic Engineering kommer inte att hållas ansvarig för kontrollfunktion om ställdon av andra märken än IMI TA används. Max. rekommenderat tryckfall (ΔpV) för ventil och ställdon Max rekommenderat tryckfall som ventil och ställdon kan stänga mot öppen position (ΔpV close ) och uppfylla angiven prestanda (ΔpV max ). DN EMO T * [kpa] *) Stängkraft 125 N. ΔpV close = Max differenstryck som ventilen kan stänga mot från en öppen position med en specifi cerad kraft (ställdon) utan att överskrida angivet läckage. ΔpV max = Max tillåtna tryckfall över ventilen för att uppfylla angiven prestanda. 3

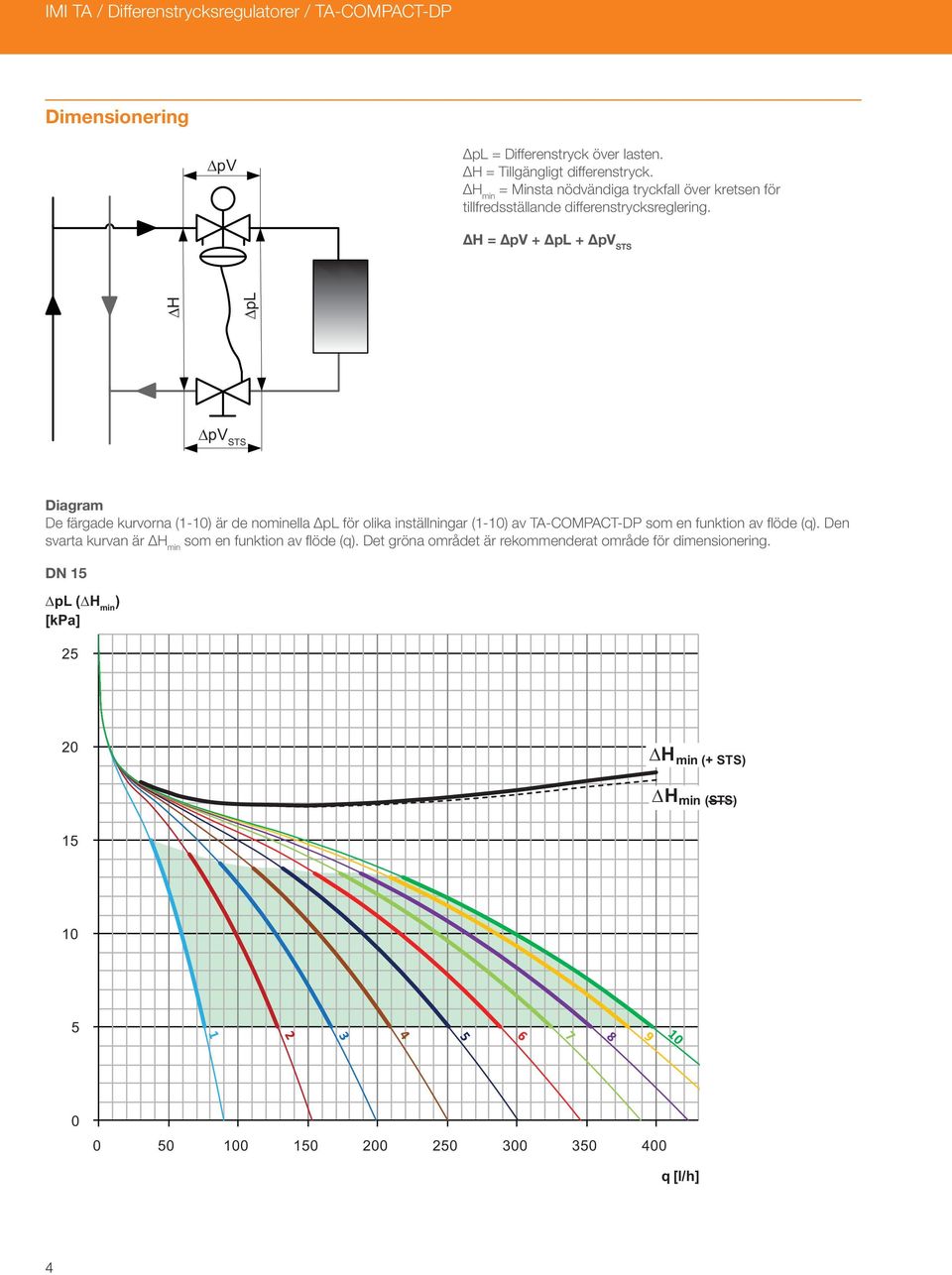

4 IMI TA / Differenstrycksregulatorer / TA-COMPACT-DP Dimensionering ΔpV Δp = Differenstryck över lasten. ΔH = Tillgängligt differenstryck. ΔH min = Minsta nödvändiga tryckfall över kretsen för tillfredsställande differenstrycksreglering. ΔH = ΔpV + Δp + ΔpV STS ΔH Δp ΔpV STS Diagram De färgade kurvorna (1-10) är de nominella Δp för olika inställningar (1-10) av TA-COMPACT-DP som en funktion av fl öde (q). Den svarta kurvan är ΔH min som en funktion av fl öde (q). Det gröna området är rekommenderat område för dimensionering. DN 15 p ( H min ) [kpa] H min (+ STS) H min (STS) q [l/h] 4

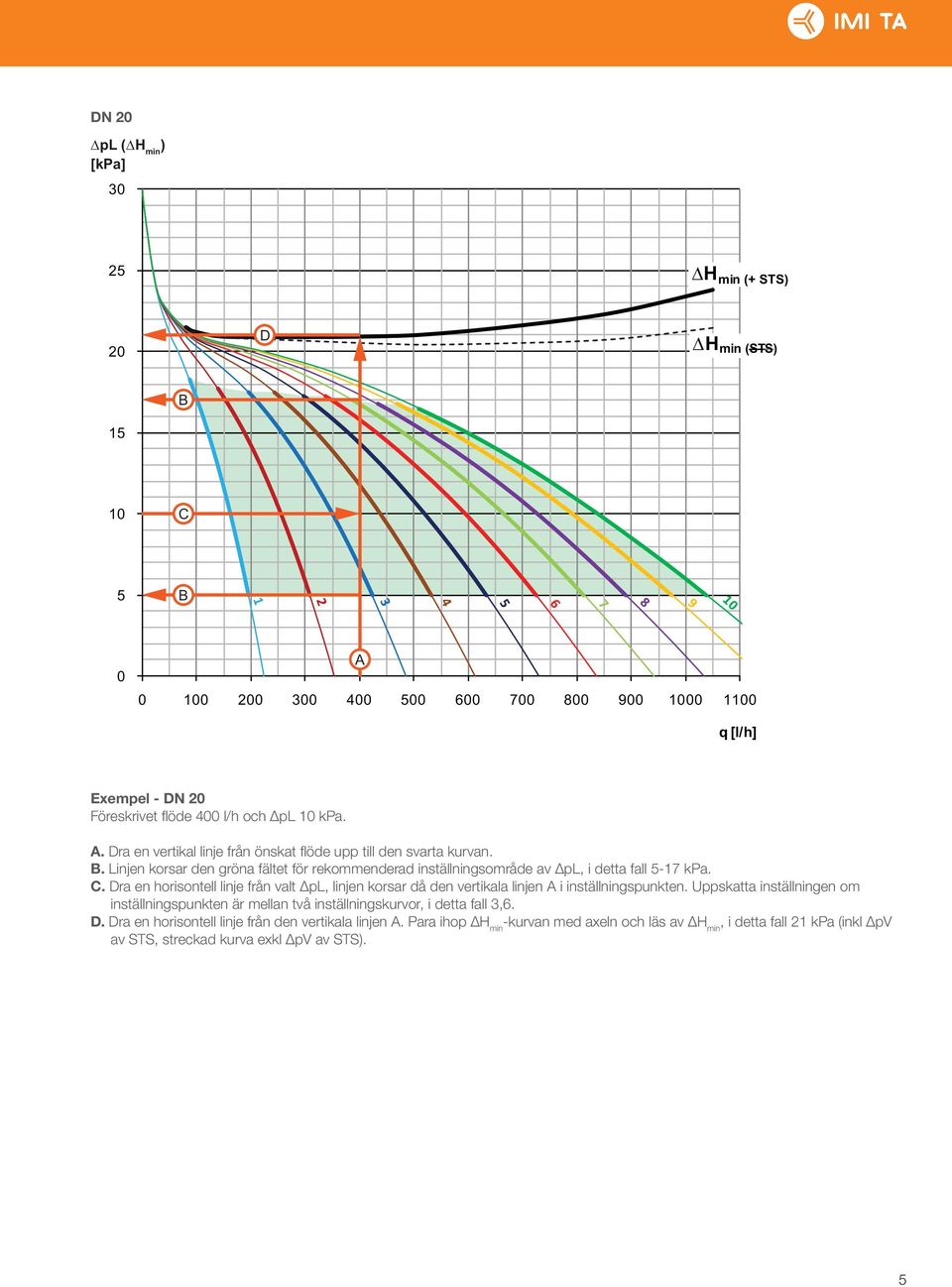

5 DN 20 p ( H min ) [kpa] H min (+ STS) 20 D H min (STS) B C 5 B 0 A q [l/h] Exempel - DN 20 Föreskrivet fl öde 400 l/h och Δp 10 kpa. A. Dra en vertikal linje från önskat fl öde upp till den svarta kurvan. B. injen korsar den gröna fältet för rekommenderad inställningsområde av Δp, i detta fall 5-17 kpa. C. Dra en horisontell linje från valt Δp, linjen korsar då den vertikala linjen A i inställningspunkten. Uppskatta inställningen om inställningspunkten är mellan två inställningskurvor, i detta fall 3,6. D. Dra en horisontell linje från den vertikala linjen A. Para ihop ΔH min -kurvan med axeln och läs av ΔH min, i detta fall 21 kpa (inkl ΔpV av STS, streckad kurva exkl ΔpV av STS). 5

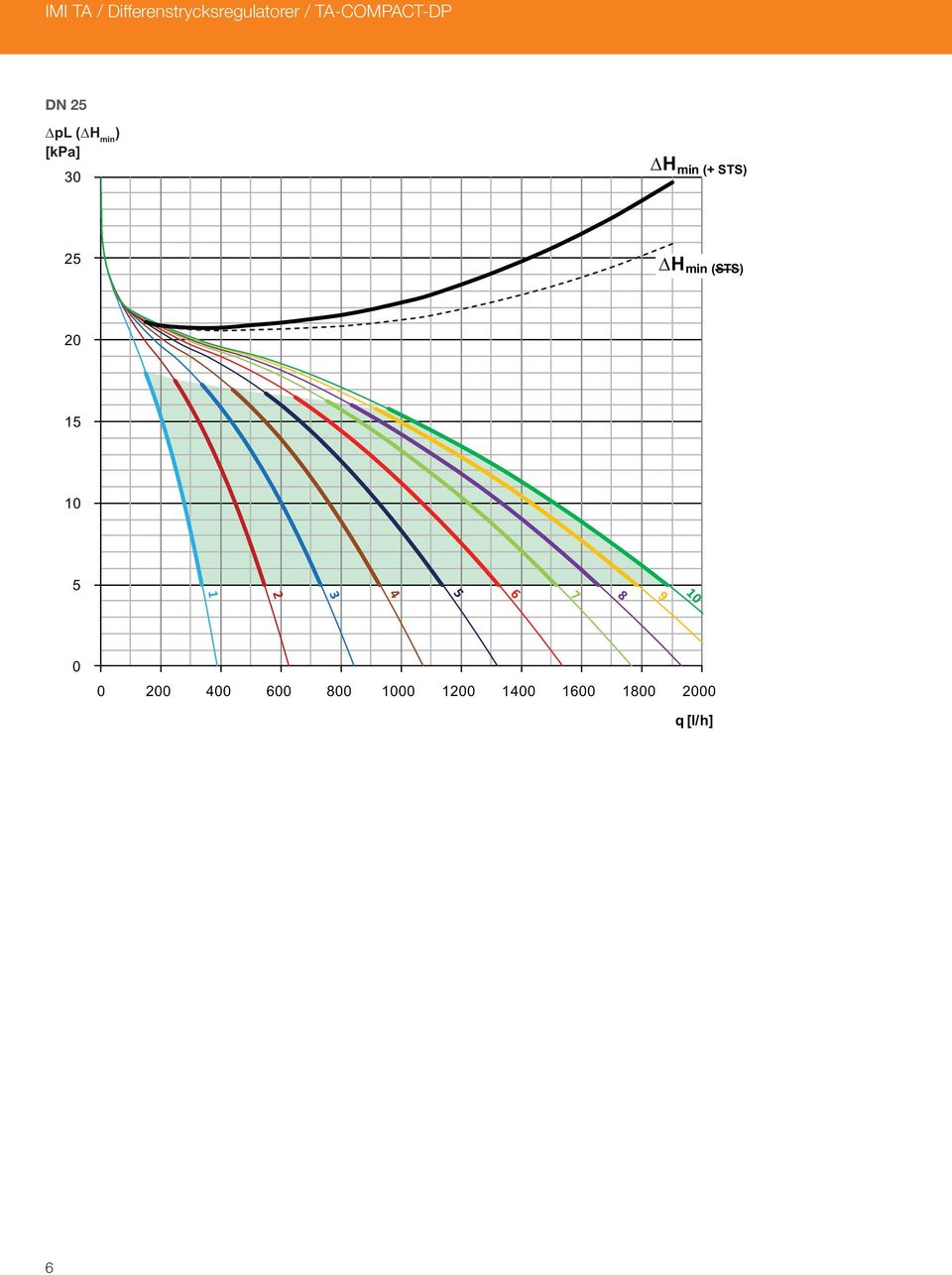

6 IMI TA / Differenstrycksregulatorer / TA-COMPACT-DP DN 25 p ( H min ) [kpa] 30 H min (+ STS) 25 H min (STS) q [l/h] 6

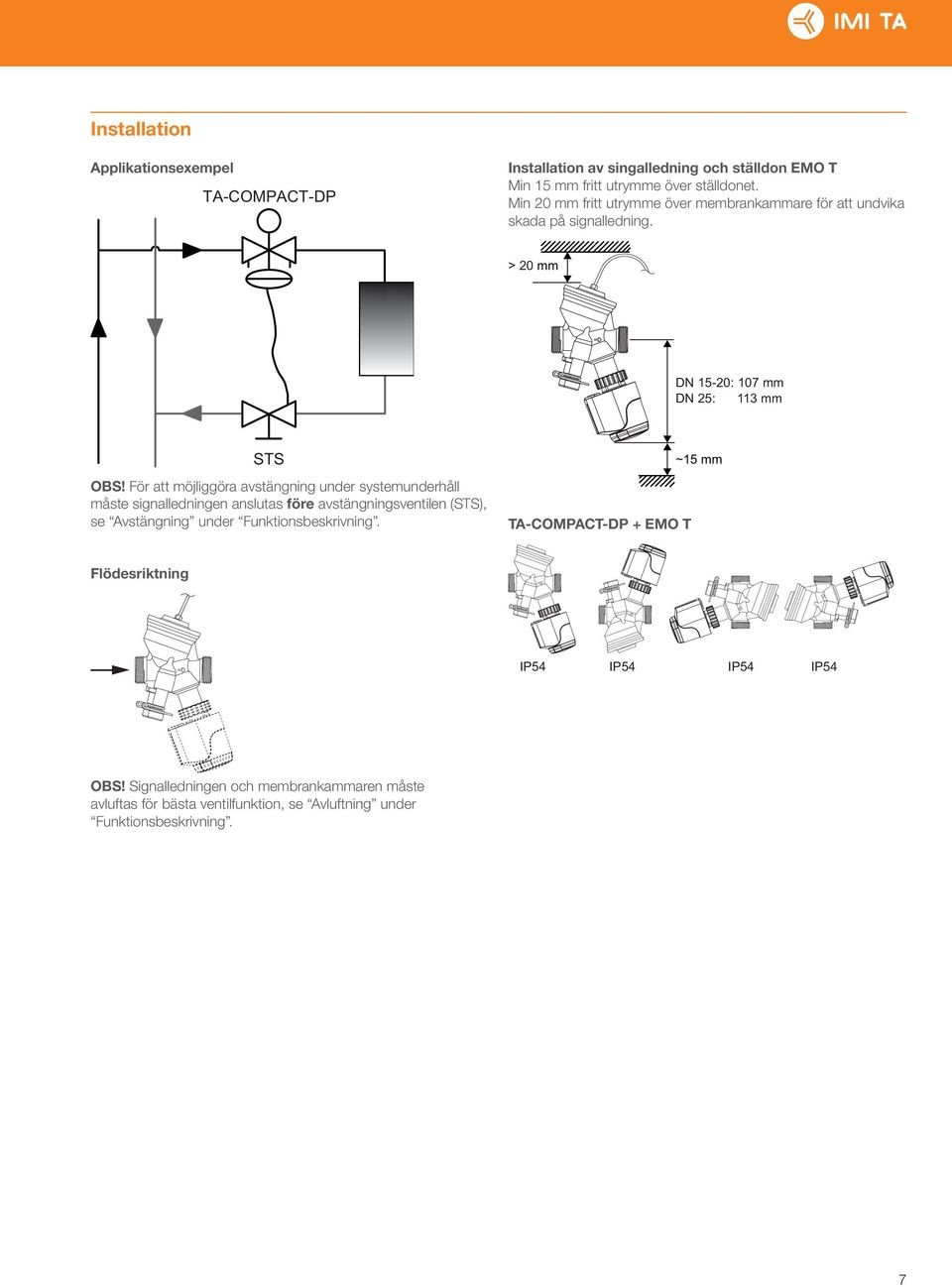

7 Installation Applikationsexempel TA-COMPACT-DP Installation av singalledning och ställdon EMO T Min 15 mm fritt utrymme över ställdonet. Min 20 mm fritt utrymme över membrankammare för att undvika skada på signalledning. > 20 mm DN 15-20: 107 mm DN 25: 113 mm STS OBS! För att möjliggöra avstängning under systemunderhåll måste signalledningen anslutas före avstängningsventilen (STS), se Avstängning under Funktionsbeskrivning. TA-COMPACT-DP + EMO T ~15 mm Flödesriktning IP54 IP54 IP54 IP54 OBS! Signalledningen och membrankammaren måste avluftas för bästa ventilfunktion, se Avluftning under Funktionsbeskrivning. 7

8 IMI TA / Differenstrycksregulatorer / TA-COMPACT-DP Funktionsbeskrivning Inställning Avluftning 1. Vrid inställningsratten till önskat värde, ex position 5.0. Mätning av q 1. Avlägsna eventuellt ställdon. 2. Anslut IMI TA injusteringsinstrument till mätuttagen. 3. Ange ventiltyp, dimension och inställning och aktuellt fl öde visas. Mätning av ΔH 1. ossa signalledningen ca 1 varv för att avlufta signalledningen och membrankammaren. Avstängning 1. Vrid inställningsratten medurs till X. 1. Avlägsna evnetuellt ställdon. 2. Stäng ventilen (se Avstänging ). 3. Koppla ur Δp-delen genom att öppna bypass-spindeln i det röda mätuttaget ca 1 varv moturs med 5 mm insexnyckel. 4. Anslut IMI TA injusteringsinstrument till mätuttagen och mät. Viktigt! Öppna åter ventilen till föregående inställning och stäng bypass-spindeln efter avslutad mätning. 8

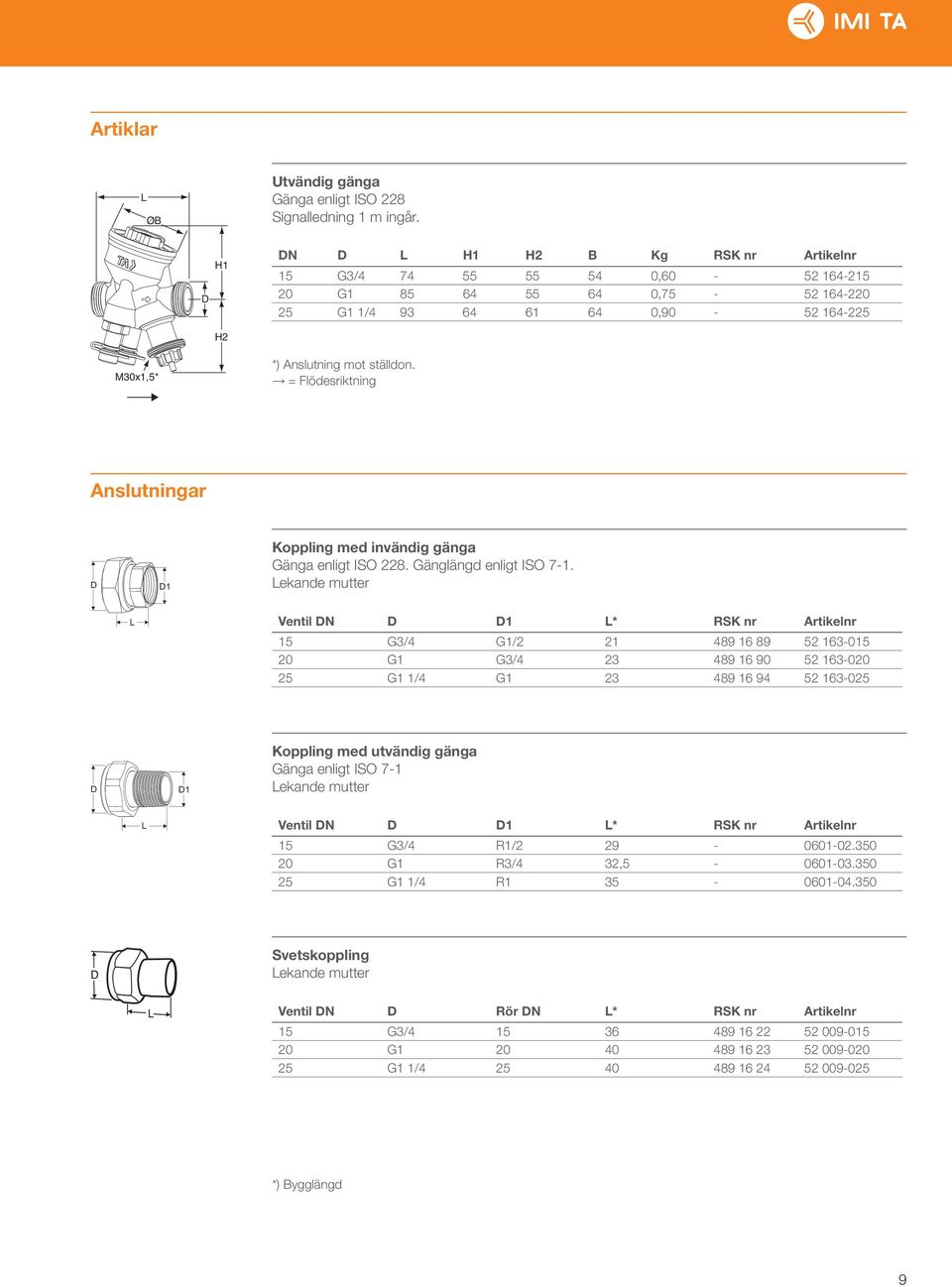

9 Artiklar ØB Utvändig gänga Gänga enligt ISO 228 Signalledning 1 m ingår. D H1 DN D H1 H2 B Kg RSK nr Artikelnr 15 G3/ , G , G1 1/ , H2 M30x1,5* *) Anslutning mot ställdon. = Flödesriktning Anslutningar D D1 Koppling med invändig gänga Gänga enligt ISO 228. Gänglängd enligt ISO 7-1. ekande mutter Ventil DN D D1 * RSK nr Artikelnr 15 G3/4 G1/ G1 G3/ G1 1/4 G D D1 Koppling med utvändig gänga Gänga enligt ISO 7-1 ekande mutter Ventil DN D D1 * RSK nr Artikelnr 15 G3/4 R1/ G1 R3/4 32, G1 1/4 R Svetskoppling ekande mutter Ventil DN D Rör DN * RSK nr Artikelnr 15 G3/ G G1 1/ *) Bygglängd 9

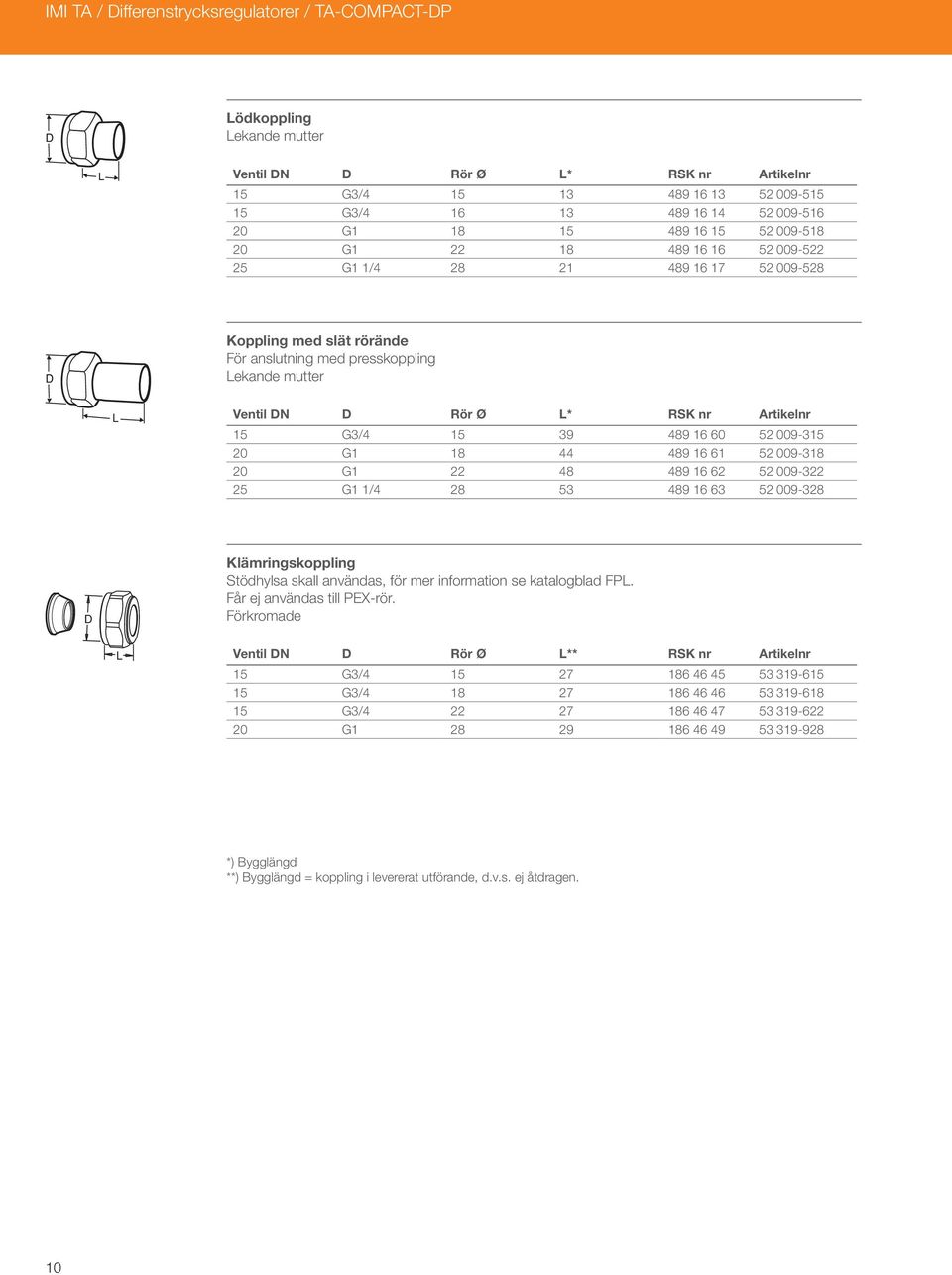

10 IMI TA / Differenstrycksregulatorer / TA-COMPACT-DP ödkoppling ekande mutter Ventil DN D Rör Ø * RSK nr Artikelnr 15 G3/ G3/ G G G1 1/ Koppling med slät rörände För anslutning med presskoppling ekande mutter Ventil DN D Rör Ø * RSK nr Artikelnr 15 G3/ G G G1 1/ D Klämringskoppling Stödhylsa skall användas, för mer information se katalogblad FP. Får ej användas till PEX-rör. Förkromade Ventil DN D Rör Ø ** RSK nr Artikelnr 15 G3/ G3/ G3/ G *) Bygglängd **) Bygglängd = koppling i levererat utförande, d.v.s. ej åtdragen. 10

11 Tillbehör G1/16 Anslutningssats för signalledning Till STAD eller STS. RSK nr Artikelnr G1/16 Mätuttagsförgrening, 2-vägs För anslutning av signalledning och samtidig möjlighet till mätning med IMI TA injusteringsinstrument. RSK nr Artikelnr R1/4 G1/16 Övergångsnippel För signalledning med G1/16-anslutning. RSK nr Artikelnr R1/4xG1/ Övergångsnippel För anslutning till STS eller andra IMI TAventiler med avtappning. d RSK nr Artikelnr G1/ G3/ Förlängningssats till signalledning Komplett med anslutningsdetaljer för 6 mm rör. RSK nr Artikelnr G1/16 Signalledning 1 st inkluderad i TA-COMPACT-DP. RSK nr Artikelnr 1 m Skyddsratt För TA-COMPACT-P/-DP, TBV-C/-CM/- CMP, KTCM 512. RSK nr Artikelnr Röd

12 IMI TA / Differenstrycksregulatorer / TA-COMPACT-DP Kompletterande utrustning För avstängning och anslutning av signalledning i returledningen använd STS + anslutningssats för signalledning , se Tillbehör. Mer information om STS - se separat katalogblad under produktgrupp Systemkomponenter. D STS Invändiga gängor Gänga enligt ISO 228. Gänglängd enligt ISO 7/1. Utan avtappning (kan installeras under drift) H DN D H Kvs Kg RSK nr Artikelnr 15* G1/ ,5 0, * G3/ ,80 0, G ,80 0, = Flödesriktning Kvs = m 3 /h vid ett tryckfall av 1 bar och fullt öppen ventil. *) Kan anslutas till släta rör med klämringskopplingen KOMBI. Klämringskoppling KOMBI Max 100 C (Se katalogblad KOMBI.) Utvändiga rörgängor på tryckskruv För rör, diameter RSK nr Artikelnr G1/ G1/ G1/ G1/ G1/ G3/ G3/ G3/ Produkterna, texterna, fotona, grafi ken och diagrammen i denna folder kan ändras av IMI Hydronic Engineering utan föregående meddelande och utan att några skäl anges. Den senaste informationen om våra produkter och specifi kationer fi nns på SE TA-COMPACT-DP v
