3Com Switch /100-familjen

Transkript

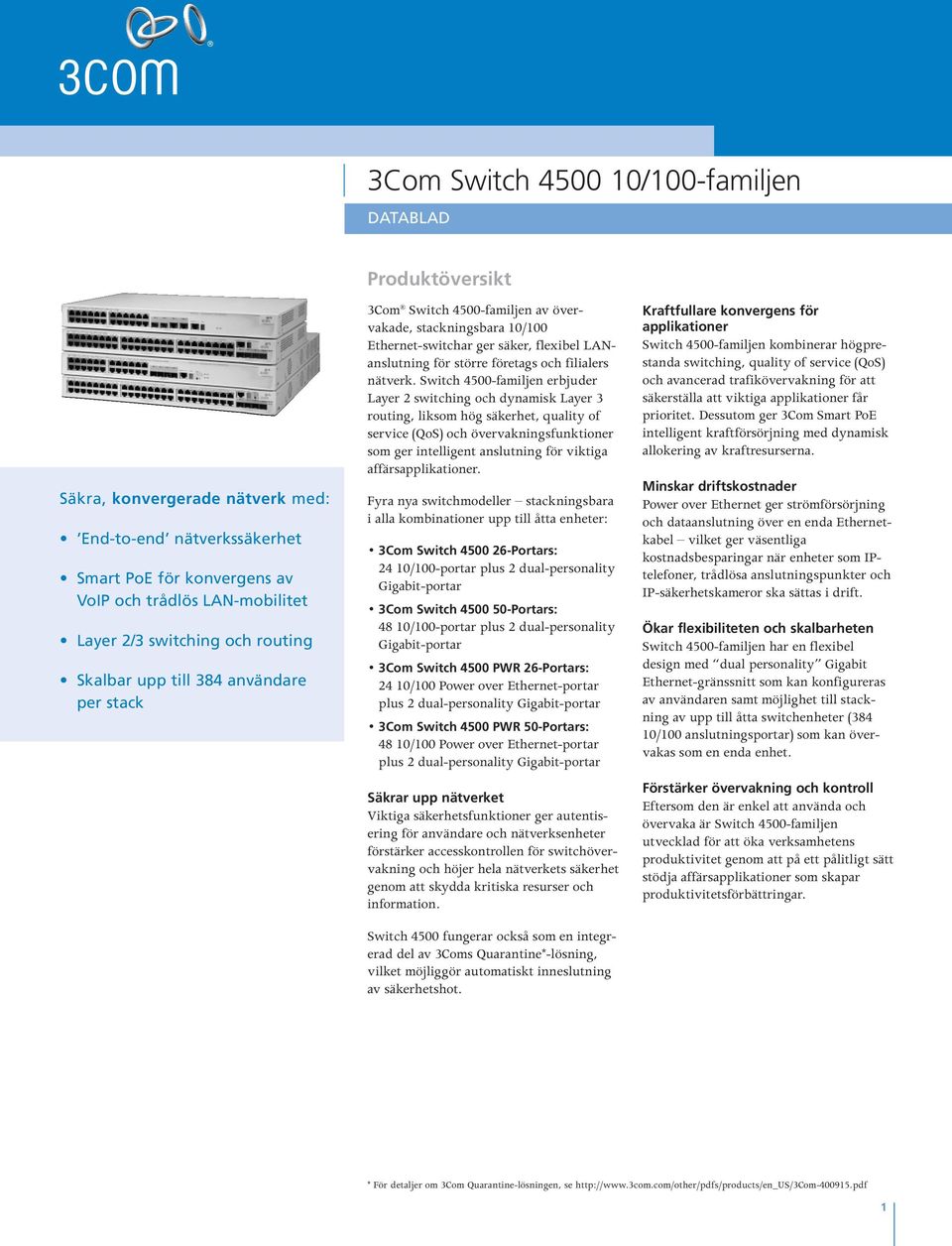

1 10/100-familjen DATABLAD Produktöversikt Säkra, konvergerade nätverk med: End-to-end nätverkssäkerhet Smart för konvergens av VoIP och trådlös LAN-mobilitet Layer 2/3 switching och routing Skalbar upp till 384 användare per stack 3Com Switch 4500-familjen av övervakade, stackningsbara 10/100 Ethernet-switchar ger säker, flexibel LANanslutning för större företags och filialers nätverk. Switch 4500-familjen erbjuder Layer 2 switching och dynamisk Layer 3 routing, liksom hög säkerhet, quality of service (QoS) och övervakningsfunktioner som ger intelligent anslutning för viktiga affärsapplikationer. Fyra nya switchmodeller stackningsbara i alla kombinationer upp till åtta enheter: 26-Portars: 24 10/100-portar plus 2 dual-personality Gigabit-portar 50-Portars: 48 10/100-portar plus 2 dual-personality Gigabit-portar PWR 26-Portars: 24 10/100 Power over Ethernet-portar plus 2 dual-personality Gigabit-portar PWR 50-Portars: 48 10/100 Power over Ethernet-portar plus 2 dual-personality Gigabit-portar Säkrar upp nätverket Viktiga säkerhetsfunktioner ger autentisering för användare och nätverksenheter förstärker accesskontrollen för switchövervakning och höjer hela nätverkets säkerhet genom att skydda kritiska resurser och information. Switch 4500 fungerar också som en integrerad del av 3Coms Quarantine*-lösning, vilket möjliggör automatiskt inneslutning av säkerhetshot. Kraftfullare konvergens för applikationer Switch 4500-familjen kombinerar högprestanda switching, quality of service (QoS) och avancerad trafikövervakning för att säkerställa att viktiga applikationer får prioritet. Dessutom ger 3Com Smart intelligent kraftförsörjning med dynamisk allokering av kraftresurserna. Minskar driftskostnader Power over Ethernet ger strömförsörjning och dataanslutning över en enda Ethernetkabel vilket ger väsentliga kostnadsbesparingar när enheter som IPtelefoner, trådlösa anslutningspunkter och IP-säkerhetskameror ska sättas i drift. Ökar flexibiliteten och skalbarheten Switch 4500-familjen har en flexibel design med dual personality Gigabit Ethernet-gränssnitt som kan konfigureras av användaren samt möjlighet till stackning av upp till åtta switchenheter (384 10/100 anslutningsportar) som kan övervakas som en enda enhet. Förstärker övervakning och kontroll Eftersom den är enkel att använda och övervaka är Switch 4500-familjen utvecklad för att öka verksamhetens produktivitet genom att på ett pålitligt sätt stödja affärsapplikationer som skapar produktivitetsförbättringar. * För detaljer om 3Com Quarantine-lösningen, se 1

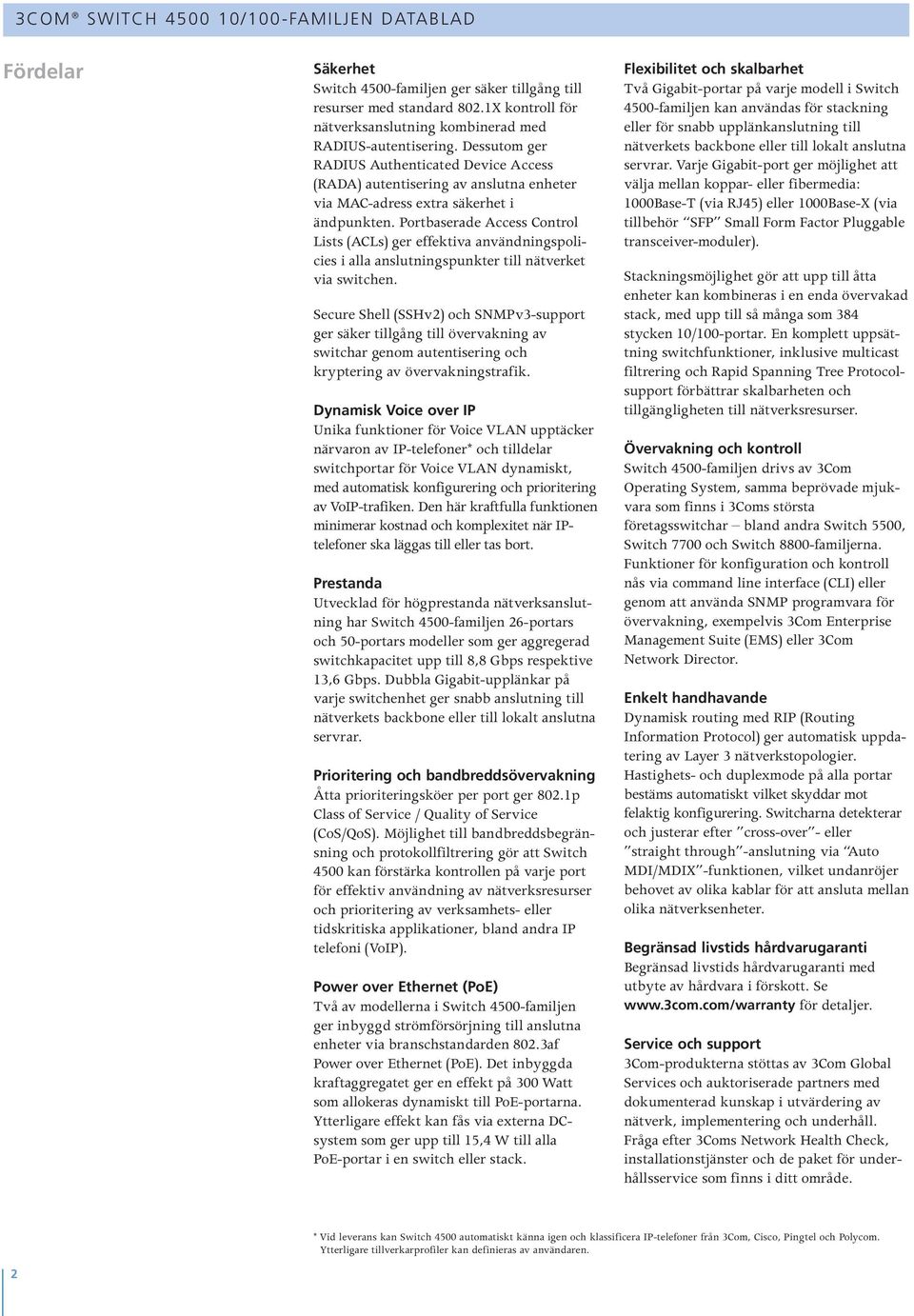

2 3COM SWITCH /100-FAMILJEN DATABLAD Fördelar Säkerhet Switch 4500-familjen ger säker tillgång till resurser med standard 802.1X kontroll för nätverksanslutning kombinerad med RADIUS-autentisering. Dessutom ger RADIUS Authenticated Device Access (RADA) autentisering av anslutna enheter via MAC-adress extra säkerhet i ändpunkten. Portbaserade Access Control Lists (ACLs) ger effektiva användningspolicies i alla anslutningspunkter till nätverket via switchen. Secure Shell (SSHv2) och SNMPv3-support ger säker tillgång till övervakning av switchar genom autentisering och kryptering av övervakningstrafik. Dynamisk Voice over IP Unika funktioner för Voice VLAN upptäcker närvaron av IP-telefoner* och tilldelar switchportar för Voice VLAN dynamiskt, med automatisk konfigurering och prioritering av VoIP-trafiken. Den här kraftfulla funktionen minimerar kostnad och komplexitet när IPtelefoner ska läggas till eller tas bort. Prestanda Utvecklad för högprestanda nätverksanslutning har Switch 4500-familjen 26-portars och 50-portars modeller som ger aggregerad switchkapacitet upp till 8,8 Gbps respektive 13,6 Gbps. Dubbla Gigabit-upplänkar på varje switchenhet ger snabb anslutning till nätverkets backbone eller till lokalt anslutna servrar. Prioritering och bandbreddsövervakning Åtta prioriteringsköer per port ger 802.1p Class of Service / Quality of Service (CoS/QoS). Möjlighet till bandbreddsbegränsning och protokollfiltrering gör att Switch 4500 kan förstärka kontrollen på varje port för effektiv användning av nätverksresurser och prioritering av verksamhets- eller tidskritiska applikationer, bland andra IP telefoni (VoIP). Power over Ethernet () Två av modellerna i Switch 4500-familjen ger inbyggd strömförsörjning till anslutna enheter via branschstandarden 802.3af Power over Ethernet (). Det inbyggda kraftaggregatet ger en effekt på 300 Watt som allokeras dynamiskt till -portarna. Ytterligare effekt kan fås via externa DCsystem som ger upp till 15,4 W till alla -portar i en switch eller stack. Flexibilitet och skalbarhet Två Gigabit-portar på varje modell i Switch 4500-familjen kan användas för stackning eller för snabb upplänkanslutning till nätverkets backbone eller till lokalt anslutna servrar. Varje Gigabit-port ger möjlighet att välja mellan koppar- eller fibermedia: 1000Base-T (via RJ45) eller 1000Base-X (via tillbehör SFP Small Form Factor Pluggable transceiver-moduler). Stackningsmöjlighet gör att upp till åtta enheter kan kombineras i en enda övervakad stack, med upp till så många som 384 stycken 10/100-portar. En komplett uppsättning switchfunktioner, inklusive multicast filtrering och Rapid Spanning Tree Protocolsupport förbättrar skalbarheten och tillgängligheten till nätverksresurser. Övervakning och kontroll Switch 4500-familjen drivs av 3Com Operating System, samma beprövade mjukvara som finns i 3Coms största företagsswitchar bland andra Switch 5500, Switch 7700 och Switch 8800-familjerna. Funktioner för konfiguration och kontroll nås via command line interface (CLI) eller genom att använda SNMP programvara för övervakning, exempelvis 3Com Enterprise Management Suite (EMS) eller 3Com Network Director. Enkelt handhavande Dynamisk routing med RIP (Routing Information Protocol) ger automatisk uppdatering av Layer 3 nätverkstopologier. Hastighets- och duplexmode på alla portar bestäms automatiskt vilket skyddar mot felaktig konfigurering. Switcharna detekterar och justerar efter cross-over - eller straight through -anslutning via Auto MDI/MDIX -funktionen, vilket undanröjer behovet av olika kablar för att ansluta mellan olika nätverksenheter. Begränsad livstids hårdvarugaranti Begränsad livstids hårdvarugaranti med utbyte av hårdvara i förskott. Se för detaljer. Service och support 3Com-produkterna stöttas av 3Com Global Services och auktoriserade partners med dokumenterad kunskap i utvärdering av nätverk, implementering och underhåll. Fråga efter 3Coms Network Health Check, installationstjänster och de paket för underhållsservice som finns i ditt område. * Vid leverans kan Switch 4500 automatiskt känna igen och klassificera IP-telefoner från 3Com, Cisco, Pingtel och Polycom. Ytterligare tillverkarprofiler kan definieras av användaren. 2

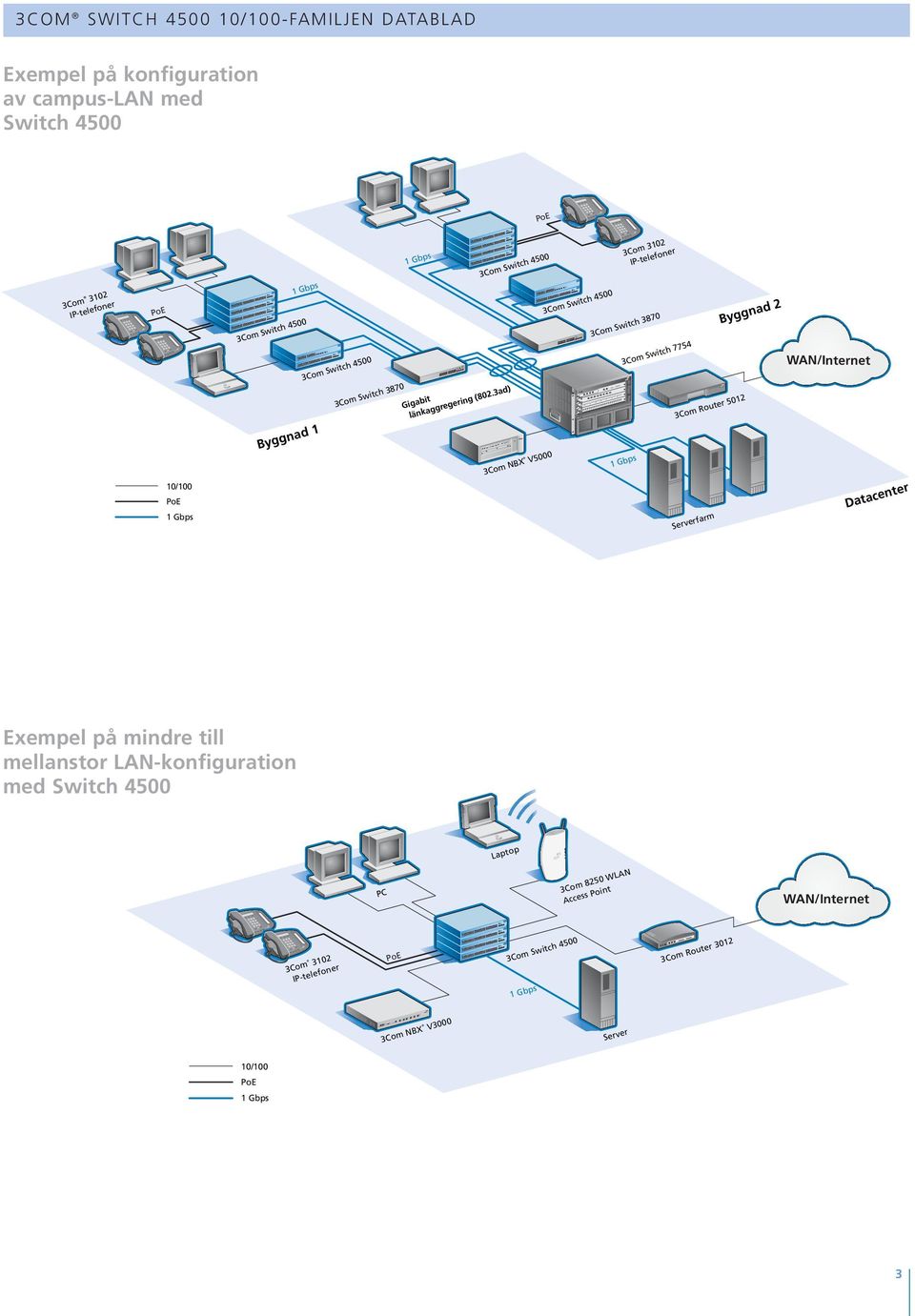

3 3CR SuperStack 3 Switch Port 3Com NBX V3000 3CR Switch CR SuperStack 3 Switch Port Switch Com 3COM SWITCH /100-FAMILJEN DATABLAD Exempel på konfiguration av campus-lan med Switch Com 3102 IP-telefoner 10/100 3Com Switch 3870 Gigabit länkaggregering (802.3ad) 3Com 3102 IP-telefoner Switch Com Switch Com Router 5012 Byggnad 1 Byggnad 2 3Com NBX V5000 Serverfarm WAN/Internet Datacenter Exempel på mindre till mellanstor LAN-konfiguration med Switch 4500 Laptop PC 3Com 8250 WLAN Access Point WAN/Internet 3Com 3102 IP-telefoner 3Com Router Com NBX V3000 Server 10/100 3

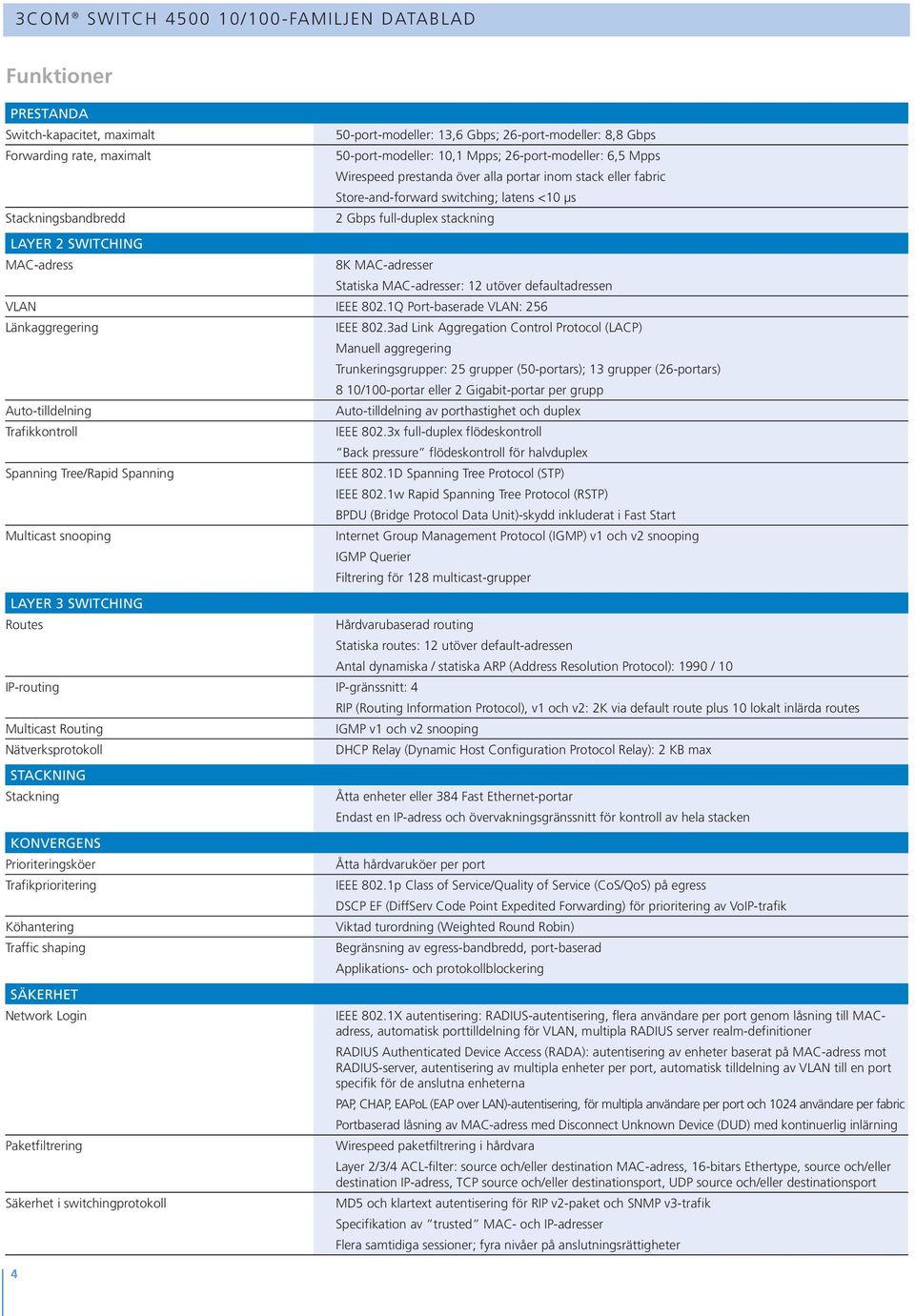

4 3COM SWITCH /100-FAMILJEN DATABLAD Funktioner PRESTANDA Switch-kapacitet, maximalt Forwarding rate, maximalt Stackningsbandbredd LAYER 2 SWITCHING MAC-adress 4 50-port-modeller: 13,6 Gbps; 26-port-modeller: 8,8 Gbps 50-port-modeller: 10,1 Mpps; 26-port-modeller: 6,5 Mpps Wirespeed prestanda över alla portar inom stack eller fabric Store-and-forward switching; latens <10 µs 2 Gbps full-duplex stackning 8K MAC-adresser Statiska MAC-adresser: 12 utöver defaultadressen VLAN IEEE 802.1Q Port-baserade VLAN: 256 Länkaggregering IEEE 802.3ad Link Aggregation Control Protocol (LACP) Manuell aggregering Trunkeringsgrupper: 25 grupper (50-portars); 13 grupper (26-portars) 8 10/100-portar eller 2 Gigabit-portar per grupp Auto-tilldelning Auto-tilldelning av porthastighet och duplex Trafikkontroll IEEE 802.3x full-duplex flödeskontroll Back pressure flödeskontroll för halvduplex Spanning Tree/Rapid Spanning IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) BPDU (Bridge Protocol Data Unit)-skydd inkluderat i Fast Start Multicast snooping Internet Group Management Protocol (IGMP) v1 och v2 snooping IGMP Querier Filtrering för 128 multicast-grupper LAYER 3 SWITCHING Routes Hårdvarubaserad routing Statiska routes: 12 utöver default-adressen Antal dynamiska / statiska ARP (Address Resolution Protocol): 1990 / 10 IP-routing IP-gränssnitt: 4 RIP (Routing Information Protocol), v1 och v2: 2K via default route plus 10 lokalt inlärda routes Multicast Routing IGMP v1 och v2 snooping Nätverksprotokoll DHCP Relay (Dynamic Host Configuration Protocol Relay): 2 KB max STACKNING Stackning KONVERGENS Prioriteringsköer Trafikprioritering Köhantering Traffic shaping SÄKERHET Network Login Paketfiltrering Säkerhet i switchingprotokoll Åtta enheter eller 384 Fast Ethernet-portar Endast en IP-adress och övervakningsgränssnitt för kontroll av hela stacken Åtta hårdvaruköer per port IEEE 802.1p Class of Service/Quality of Service (CoS/QoS) på egress DSCP EF (DiffServ Code Point Expedited Forwarding) för prioritering av VoIP-trafik Viktad turordning (Weighted Round Robin) Begränsning av egress-bandbredd, port-baserad Applikations- och protokollblockering IEEE 802.1X autentisering: RADIUS-autentisering, flera användare per port genom låsning till MACadress, automatisk porttilldelning för VLAN, multipla RADIUS server realm-definitioner RADIUS Authenticated Device Access (RADA): autentisering av enheter baserat på MAC-adress mot RADIUS-server, autentisering av multipla enheter per port, automatisk tilldelning av VLAN till en port specifik för de anslutna enheterna PAP, CHAP, EAPoL (EAP over LAN)-autentisering, för multipla användare per port och 1024 användare per fabric Portbaserad låsning av MAC-adress med Disconnect Unknown Device (DUD) med kontinuerlig inlärning Wirespeed paketfiltrering i hårdvara Layer 2/3/4 ACL-filter: source och/eller destination MAC-adress, 16-bitars Ethertype, source och/eller destination IP-adress, TCP source och/eller destinationsport, UDP source och/eller destinationsport MD5 och klartext autentisering för RIP v2-paket och SNMP v3-trafik Specifikation av trusted MAC- och IP-adresser Flera samtidiga sessioner; fyra nivåer på anslutningsrättigheter

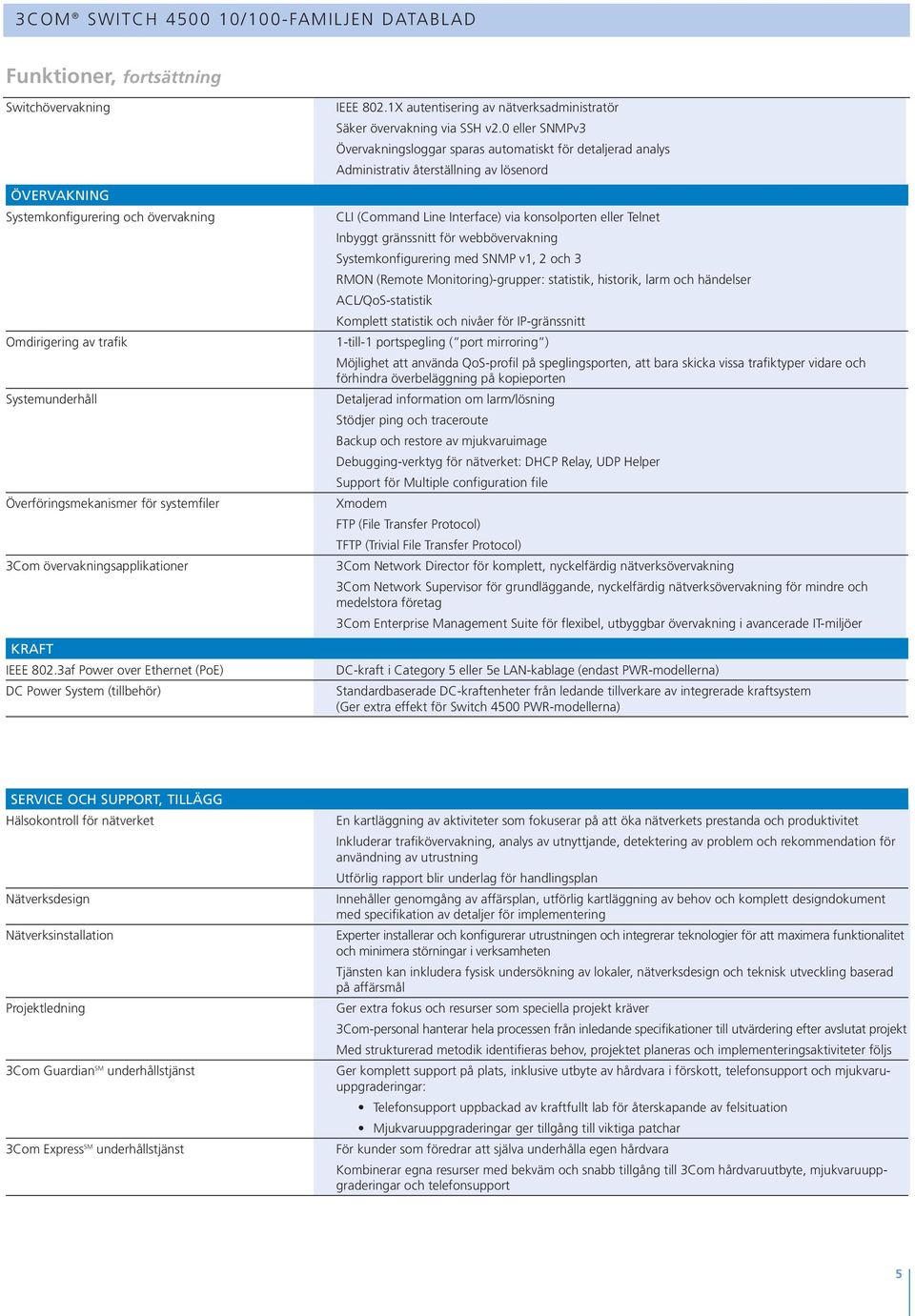

5 3COM SWITCH /100-FAMILJEN DATABLAD Funktioner, fortsättning Switchövervakning ÖVERVAKNING Systemkonfigurering och övervakning Omdirigering av trafik Systemunderhåll Överföringsmekanismer för systemfiler 3Com övervakningsapplikationer KRAFT IEEE 802.3af Power over Ethernet () DC Power System (tillbehör) IEEE 802.1X autentisering av nätverksadministratör Säker övervakning via SSH v2.0 eller SNMPv3 Övervakningsloggar sparas automatiskt för detaljerad analys Administrativ återställning av lösenord CLI (Command Line Interface) via konsolporten eller Telnet Inbyggt gränssnitt för webbövervakning Systemkonfigurering med SNMP v1, 2 och 3 RMON (Remote Monitoring)-grupper: statistik, historik, larm och händelser ACL/QoS-statistik Komplett statistik och nivåer för IP-gränssnitt 1-till-1 portspegling ( port mirroring ) Möjlighet att använda QoS-profil på speglingsporten, att bara skicka vissa trafiktyper vidare och förhindra överbeläggning på kopieporten Detaljerad information om larm/lösning Stödjer ping och traceroute Backup och restore av mjukvaruimage Debugging-verktyg för nätverket: DHCP Relay, UDP Helper Support för Multiple configuration file Xmodem FTP (File Transfer Protocol) TFTP (Trivial File Transfer Protocol) 3Com Network Director för komplett, nyckelfärdig nätverksövervakning 3Com Network Supervisor för grundläggande, nyckelfärdig nätverksövervakning för mindre och medelstora företag 3Com Enterprise Management Suite för flexibel, utbyggbar övervakning i avancerade IT-miljöer DC-kraft i Category 5 eller 5e LAN-kablage (endast PWR-modellerna) Standardbaserade DC-kraftenheter från ledande tillverkare av integrerade kraftsystem (Ger extra effekt för Switch 4500 PWR-modellerna) SERVICE OCH SUPPORT, TILLÄGG Hälsokontroll för nätverket Nätverksdesign Nätverksinstallation Projektledning 3Com Guardian SM underhållstjänst 3Com Express SM underhållstjänst En kartläggning av aktiviteter som fokuserar på att öka nätverkets prestanda och produktivitet Inkluderar trafikövervakning, analys av utnyttjande, detektering av problem och rekommendation för användning av utrustning Utförlig rapport blir underlag för handlingsplan Innehåller genomgång av affärsplan, utförlig kartläggning av behov och komplett designdokument med specifikation av detaljer för implementering Experter installerar och konfigurerar utrustningen och integrerar teknologier för att maximera funktionalitet och minimera störningar i verksamheten Tjänsten kan inkludera fysisk undersökning av lokaler, nätverksdesign och teknisk utveckling baserad på affärsmål Ger extra fokus och resurser som speciella projekt kräver 3Com-personal hanterar hela processen från inledande specifikationer till utvärdering efter avslutat projekt Med strukturerad metodik identifieras behov, projektet planeras och implementeringsaktiviteter följs Ger komplett support på plats, inklusive utbyte av hårdvara i förskott, telefonsupport och mjukvaruuppgraderingar: Telefonsupport uppbackad av kraftfullt lab för återskapande av felsituation Mjukvaruuppgraderingar ger tillgång till viktiga patchar För kunder som föredrar att själva underhålla egen hårdvara Kombinerar egna resurser med bekväm och snabb tillgång till 3Com hårdvaruutbyte, mjukvaruuppgraderingar och telefonsupport 5

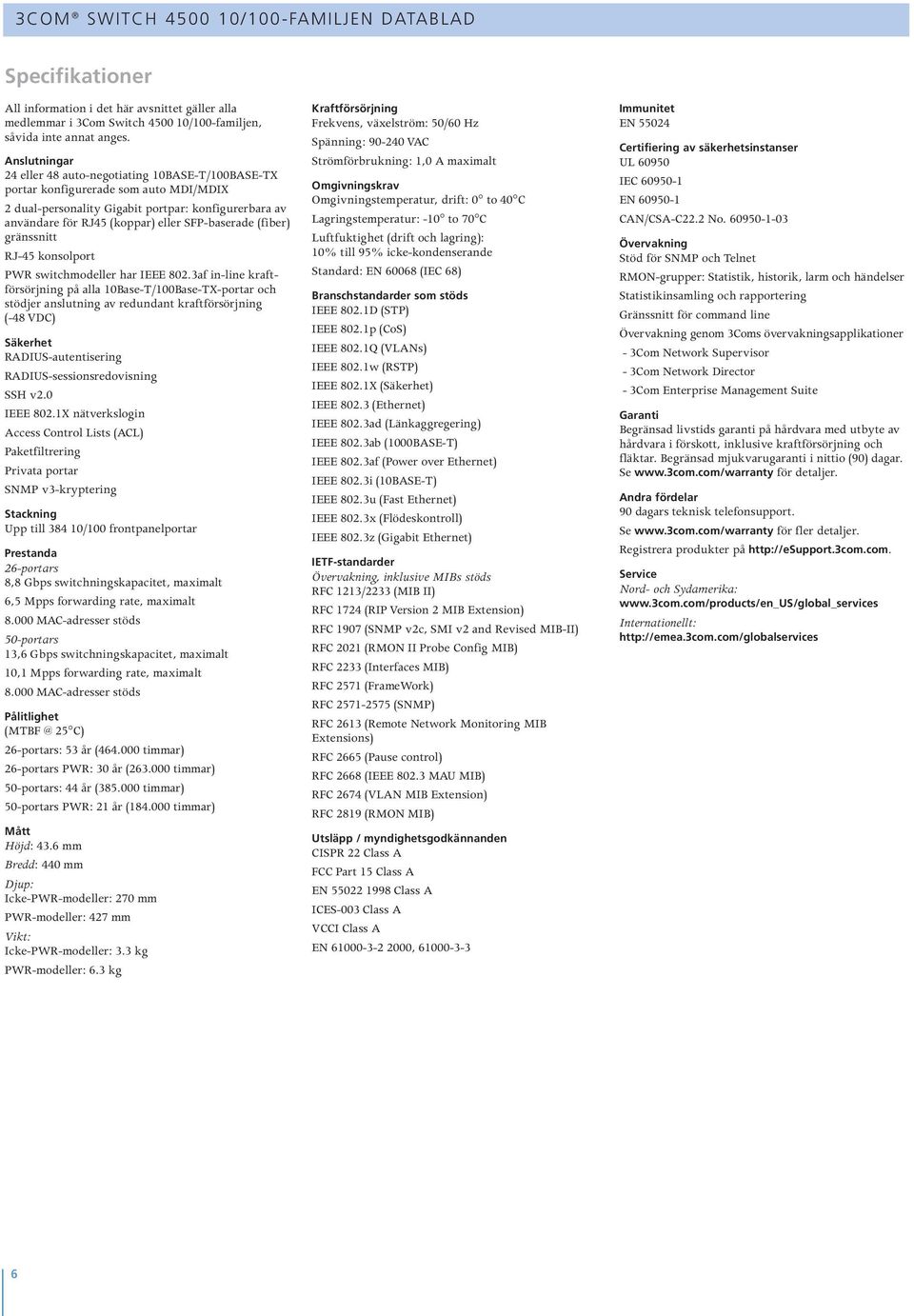

6 3COM SWITCH /100-FAMILJEN DATABLAD Specifikationer All information i det här avsnittet gäller alla medlemmar i 10/100-familjen, såvida inte annat anges. Anslutningar 24 eller 48 auto-negotiating 10BASE-T/100BASE-TX portar konfigurerade som auto MDI/MDIX 2 dual-personality Gigabit portpar: konfigurerbara av användare för RJ45 (koppar) eller SFP-baserade (fiber) gränssnitt RJ-45 konsolport PWR switchmodeller har IEEE 802.3af in-line kraftförsörjning på alla 10Base-T/100Base-TX-portar och stödjer anslutning av redundant kraftförsörjning (-48 VDC) Säkerhet RADIUS-autentisering RADIUS-sessionsredovisning SSH v2.0 IEEE 802.1X nätverkslogin Access Control Lists (ACL) Paketfiltrering Privata portar SNMP v3-kryptering Stackning Upp till /100 frontpanelportar Prestanda 26-portars 8,8 Gbps switchningskapacitet, maximalt 6,5 Mpps forwarding rate, maximalt MAC-adresser stöds 50-portars 13,6 Gbps switchningskapacitet, maximalt 10,1 Mpps forwarding rate, maximalt MAC-adresser stöds Pålitlighet 25 C) 26-portars: 53 år ( timmar) 26-portars PWR: 30 år ( timmar) 50-portars: 44 år ( timmar) 50-portars PWR: 21 år ( timmar) Mått Höjd: 43.6 mm Bredd: 440 mm Djup: Icke-PWR-modeller: 270 mm PWR-modeller: 427 mm Vikt: Icke-PWR-modeller: 3.3 kg PWR-modeller: 6.3 kg Kraftförsörjning Frekvens, växelström: 50/60 Hz Spänning: VAC Strömförbrukning: 1,0 A maximalt Omgivningskrav Omgivningstemperatur, drift: 0 to 40 C Lagringstemperatur: -10 to 70 C Luftfuktighet (drift och lagring): 10% till 95% icke-kondenserande Standard: EN (IEC 68) Branschstandarder som stöds IEEE 802.1D (STP) IEEE 802.1p (CoS) IEEE 802.1Q (VLANs) IEEE 802.1w (RSTP) IEEE 802.1X (Säkerhet) IEEE (Ethernet) IEEE 802.3ad (Länkaggregering) IEEE 802.3ab (1000BASE-T) IEEE 802.3af (Power over Ethernet) IEEE 802.3i (10BASE-T) IEEE 802.3u (Fast Ethernet) IEEE 802.3x (Flödeskontroll) IEEE 802.3z (Gigabit Ethernet) IETF-standarder Övervakning, inklusive MIBs stöds RFC 1213/2233 (MIB II) RFC 1724 (RIP Version 2 MIB Extension) RFC 1907 (SNMP v2c, SMI v2 and Revised MIB-II) RFC 2021 (RMON II Probe Config MIB) RFC 2233 (Interfaces MIB) RFC 2571 (FrameWork) RFC (SNMP) RFC 2613 (Remote Network Monitoring MIB Extensions) RFC 2665 (Pause control) RFC 2668 (IEEE MAU MIB) RFC 2674 (VLAN MIB Extension) RFC 2819 (RMON MIB) Utsläpp / myndighetsgodkännanden CISPR 22 Class A FCC Part 15 Class A EN Class A ICES-003 Class A VCCI Class A EN , Immunitet EN Certifiering av säkerhetsinstanser UL IEC EN CAN/CSA-C22.2 No Övervakning Stöd för SNMP och Telnet RMON-grupper: Statistik, historik, larm och händelser Statistikinsamling och rapportering Gränssnitt för command line Övervakning genom 3Coms övervakningsapplikationer - 3Com Network Supervisor - 3Com Network Director - 3Com Enterprise Management Suite Garanti Begränsad livstids garanti på hårdvara med utbyte av hårdvara i förskott, inklusive kraftförsörjning och fläktar. Begränsad mjukvarugaranti i nittio (90) dagar. Se för detaljer. Andra fördelar 90 dagars teknisk telefonsupport. Se för fler detaljer. Registrera produkter på Service Nord- och Sydamerika: Internationellt: 6

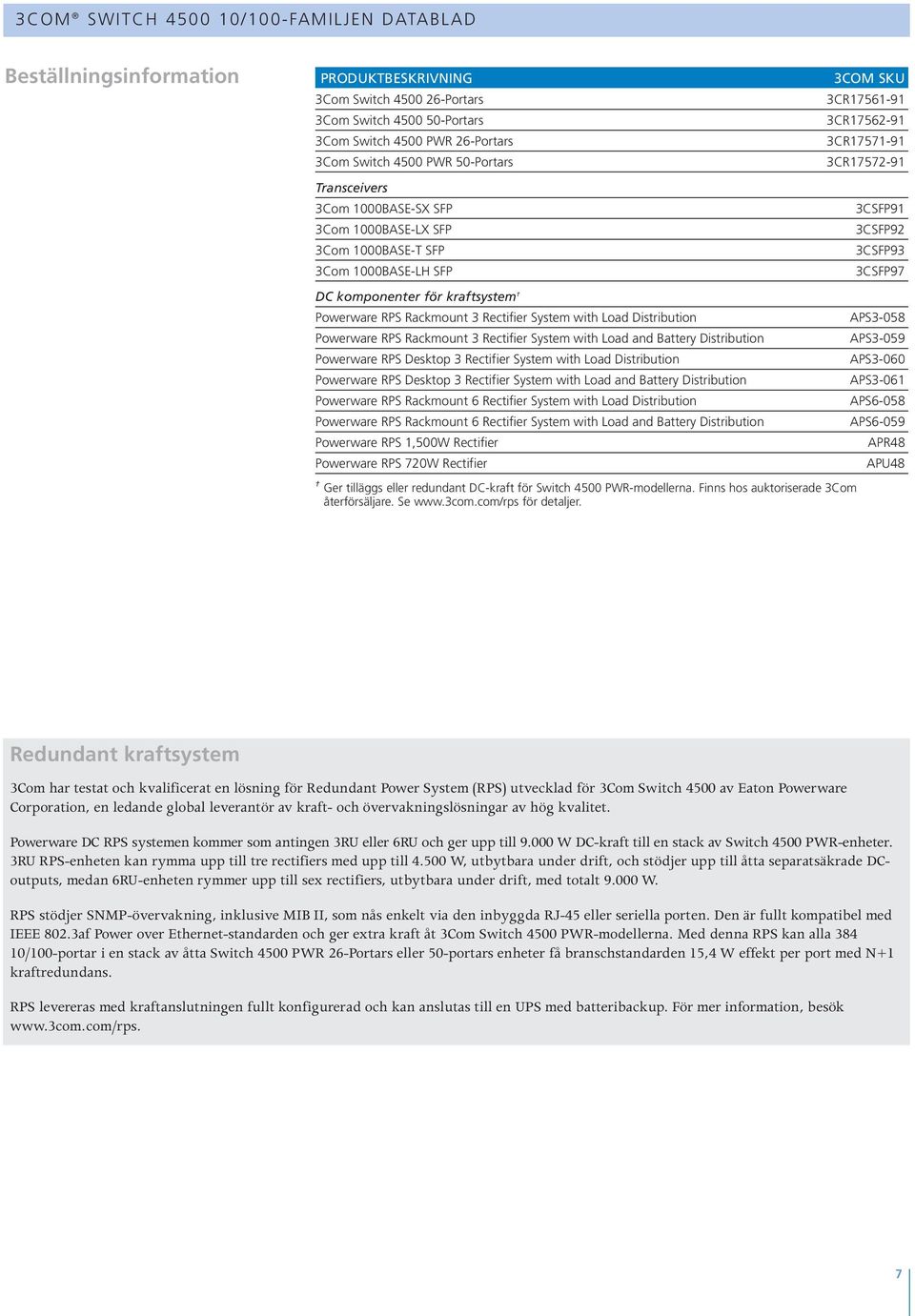

7 3COM SWITCH /100-FAMILJEN DATABLAD Beställningsinformation PRODUKTBESKRIVNING 26-Portars 50-Portars PWR 26-Portars PWR 50-Portars Transceivers 3Com 1000BASE-SX SFP 3Com 1000BASE-LX SFP 3Com 1000BASE-T SFP 3Com 1000BASE-LH SFP 3COM SKU 3CR CR CR CR CSFP91 3CSFP92 3CSFP93 3CSFP97 DC komponenter för kraftsystem Powerware RPS Rackmount 3 Rectifier System with Load Distribution Powerware RPS Rackmount 3 Rectifier System with Load and Battery Distribution Powerware RPS Desktop 3 Rectifier System with Load Distribution Powerware RPS Desktop 3 Rectifier System with Load and Battery Distribution Powerware RPS Rackmount 6 Rectifier System with Load Distribution Powerware RPS Rackmount 6 Rectifier System with Load and Battery Distribution Powerware RPS 1,500W Rectifier Powerware RPS 720W Rectifier Ger tilläggs eller redundant DC-kraft för Switch 4500 PWR-modellerna. Finns hos auktoriserade 3Com återförsäljare. Se för detaljer. APS3-058 APS3-059 APS3-060 APS3-061 APS6-058 APS6-059 APR48 APU48 Redundant kraftsystem 3Com har testat och kvalificerat en lösning för Redundant Power System (RPS) utvecklad för av Eaton Powerware Corporation, en ledande global leverantör av kraft- och övervakningslösningar av hög kvalitet. Powerware DC RPS systemen kommer som antingen 3RU eller 6RU och ger upp till W DC-kraft till en stack av Switch 4500 PWR-enheter. 3RU RPS-enheten kan rymma upp till tre rectifiers med upp till W, utbytbara under drift, och stödjer upp till åtta separatsäkrade DCoutputs, medan 6RU-enheten rymmer upp till sex rectifiers, utbytbara under drift, med totalt W. RPS stödjer SNMP-övervakning, inklusive MIB II, som nås enkelt via den inbyggda RJ-45 eller seriella porten. Den är fullt kompatibel med IEEE 802.3af Power over Ethernet-standarden och ger extra kraft åt PWR-modellerna. Med denna RPS kan alla /100-portar i en stack av åtta Switch 4500 PWR 26-Portars eller 50-portars enheter få branschstandarden 15,4 W effekt per port med N+1 kraftredundans. RPS levereras med kraftanslutningen fullt konfigurerad och kan anslutas till en UPS med batteribackup. För mer information, besök 7
