1 Ringstad mo Östra Eneby och Kvillinge socknar Norrköpings kommun,östergötland Särskild arkeologisk utredning, etapp 2 Rapporter från Arkeologikonsult 2008:2187 Linda Lindwall 1

2 Kartor ur allmänt kartmaterial: Lantmäteriverket Gävle Medgivande I 2007/

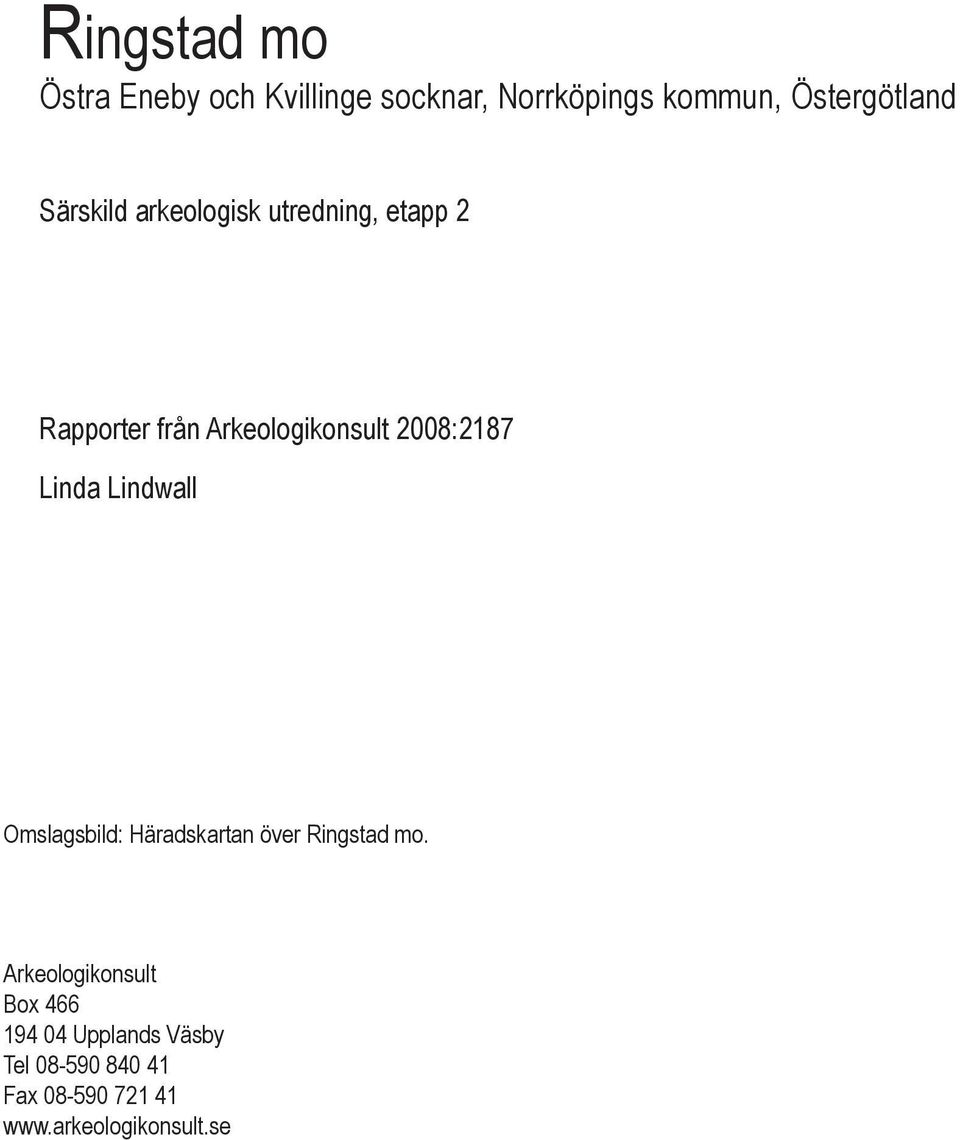

3 Ringstad mo Östra Eneby och Kvillinge socknar, Norrköpings kommun, Östergötland Särskild arkeologisk utredning, etapp 2 Rapporter från Arkeologikonsult 2008:2187 Linda Lindwall Omslagsbild: Häradskartan över Ringstad mo. Arkeologikonsult Box Upplands Väsby Tel Fax

4 4

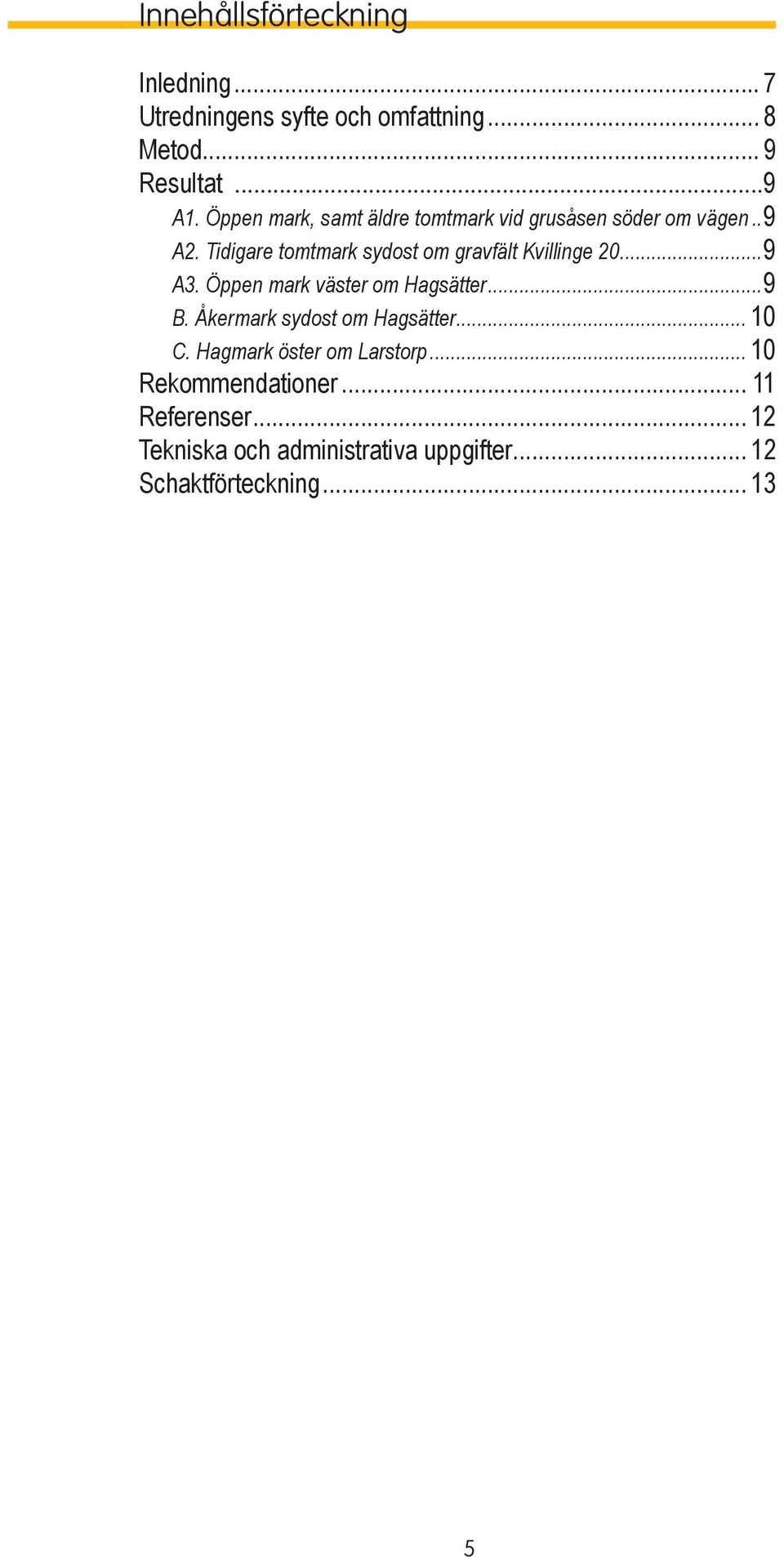

5 Innehållsförteckning Inledning... 7 Utredningens syfte och omfattning... 8 Metod... 9 Resultat...9 A1. Öppen mark, samt äldre tomtmark vid grusåsen söder om vägen...9 A2. Tidigare tomtmark sydost om gravfält Kvillinge A3. Öppen mark väster om Hagsätter...9 B. Åkermark sydost om Hagsätter C. Hagmark öster om Larstorp Rekommendationer Referenser Tekniska och administrativa uppgifter Schaktförteckning

6 6

7 Inledning På uppdrag av Norrköpings kommun och enligt beslut av länsstyrelsen (dnr ) har Arkeologikonsult utfört en särskild arkeologisk utredning etapp 2 vid Ringstad mo i Östra Eneby och Kvillinge socknar, Norrköpings kommun i Östergötland (fig. 1). Uppdraget föranleddes av Norrköping kommuns detaljplanläggning av området. ± Norrköping 0 0,5 1 Km Figur 1. Utredningsområdena markerade på Terrängkartan. Skala 1:

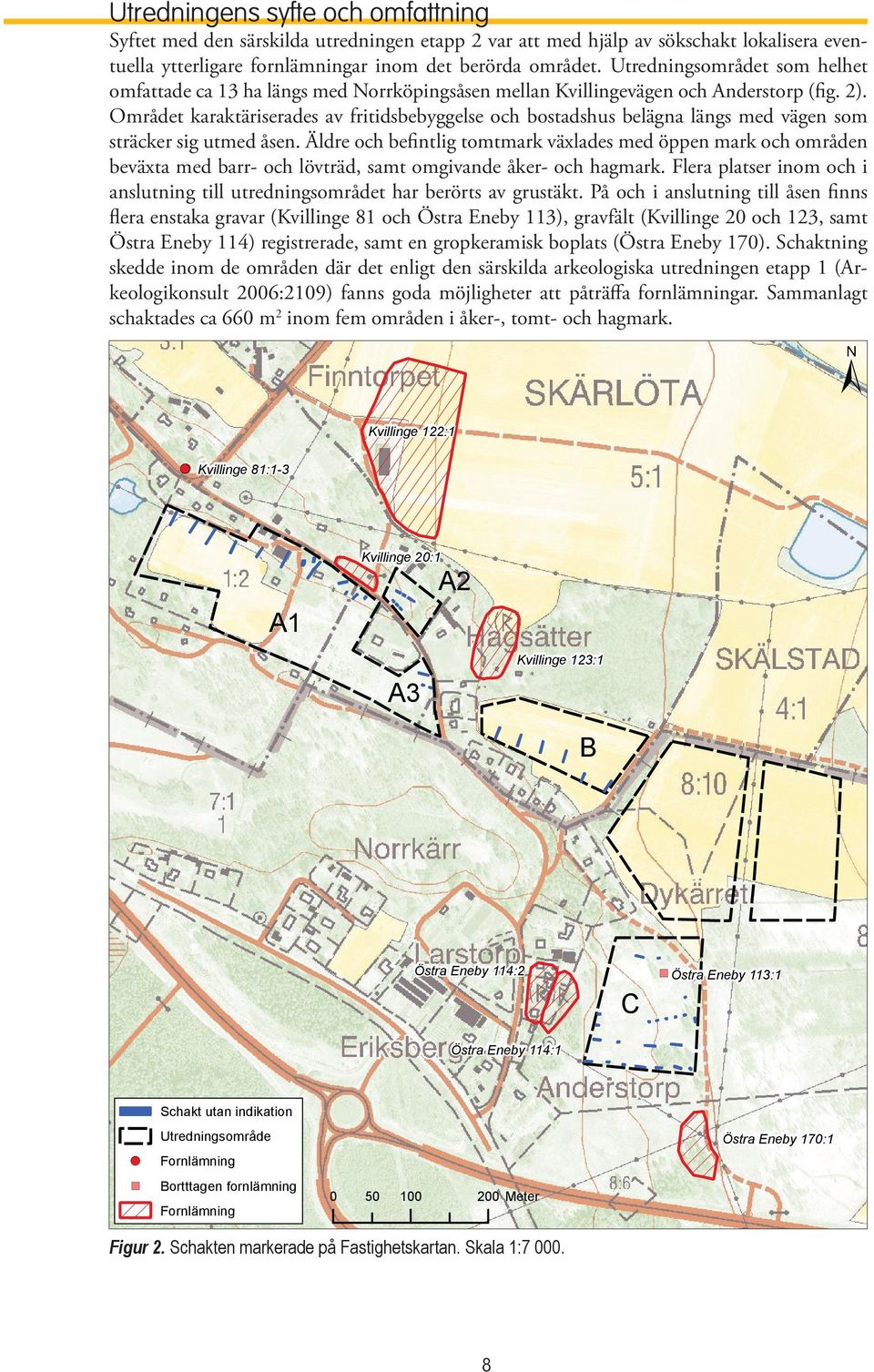

8 Utredningens syfte och omfattning Syftet med den särskilda utredningen etapp 2 var att med hjälp av sökschakt lokalisera eventuella ytterligare fornlämningar inom det berörda området. Utredningsområdet som helhet omfattade ca 13 ha längs med Norrköpingsåsen mellan Kvillingevägen och Anderstorp (fig. 2). Området karaktäriserades av fritidsbebyggelse och bostadshus belägna längs med vägen som sträcker sig utmed åsen. Äldre och befintlig tomtmark växlades med öppen mark och områden beväxta med barr- och lövträd, samt omgivande åker- och hagmark. Flera platser inom och i anslutning till utredningsområdet har berörts av grustäkt. På och i anslutning till åsen finns flera enstaka gravar (Kvillinge 81 och Östra Eneby 113), gravfält (Kvillinge 20 och 123, samt Östra Eneby 114) registrerade, samt en gropkeramisk boplats (Östra Eneby 170). Schaktning skedde inom de områden där det enligt den särskilda arkeologiska utredningen etapp 1 (Arkeologikonsult 2006:2109) fanns goda möjligheter att påträffa fornlämningar. Sammanlagt schaktades ca 660 m2 inom fem områden i åker-, tomt- och hagmark. ± Kvillinge 122:1! ( Kvillinge 81:1-3 Kvillinge 20:1 A2 A1 Kvillinge 123:1 A3 B Östra Eneby 114:2 ) Östra Eneby 113:1 " C Östra Eneby 114:1 Schakt utan indikation Utredningsområde! ( Fornlämning ) " Bortttagen fornlämning Fornlämning Östra Eneby 170: Meter Figur 2. Schakten markerade på Fastighetskartan. Skala 1: ! (

9 Metod Området undersöktes med sökschaktning, vilket innebar att schakt togs upp på lämpliga platser i terrängen. De olika ytornas karaktär var avgörande för schaktens placering och form. De flesta schakten var ca 1,6 meter breda, medan längden varierade mellan ca 3 och 25 meter. Med undantag för några av schakten inom områdena A2 och C, där den ursprungliga markytan skadats av grustäkt, grävdes schakten ned till icke-kulturpåverkad mark. Schakten mättes in med GPS och dokumenterades skriftligen. Möjliga anläggningar snittades. Efter avslutad utredning lades schakten igen. Resultat Inga indikationer på förhistorisk verksamhet påträffades inom de fem ytor som berördes av sökschaktningen. A1. Öppen mark, samt äldre tomtmark vid grusåsen söder om vägen Undersökningsområdet omfattades av svagt sydsluttande öppen mark i nordväst, samt delvis trädbevuxen äldre tomtmark i sydöst (fig. 3). Ytan var belägen mellan 33 och 35 meter över havet och området avgränsades åt nordost av fritidsbebyggelse och vägen. Den särskilda utredningen etapp 1 (Arkeologikonsult 2006:2109) konstaterade goda möjligheter att påträffa gravar och rest av gravfält på åsen. De nordvästra schakten ( ) placerades emellertid nedanför åsen eftersom exploateringsytan inte omfattade indikationsområdet i denna del. I dessa schakt kunde det konstateras att marken nedanför åsen varit fuktig och sank. Tomtmarken i den sydöstra delen av området karaktäriserades av en relativt öppen södersluttning glest beväxt med fruktträd, ekar och andra lövträd. Vegetationen var emellertid tätare närmast vägen där schaktningen skedde. Schaktens placering fick därför anpassas efter vegetationen. I två av schakten påträffades recenta husgrunder, vilka utgjorde rester efter byggnader markerade på Fastighetskartan. 13 schakt till en sammanlagd yta av ca 280 m 2 togs upp. Inga anläggningar eller artefakter av äldre karaktär påträffades. A2. Tidigare tomtmark sydost om gravfält Kvillinge 20 Det undersökta området omfattade tidigare bebyggd mark norr om vägen (fig. 3). Tomten var belägen på krönet av åsen, mellan 35 och 37 meter över havet, och angränsade i nordväst till gravfält Kvillinge 20. Sex schakt till en sammanlagd yta av 45 m 2 togs upp. Schaktningen visade emellertid att området var skadat av grustäkt och bebyggelse och inga anläggningar eller artefakter av äldre karaktär påträffades. A3. Öppen mark väster om Hagsätter Området utgjordes av öppen gräsbevuxen plan mark belägen mellan 32 och 33 m över havet (fig. 3). Ytan var belägen väster om vägen och avgränsades i norr av bebyggd tomtmark och i övrigt av lövträd. Utredningen etapp 1 (Arkeologikonsult 2006:2109) indikerade en eventuell fortsättning av gravfältet Kvillinge 123 inom ytan. Tre schakt till en sammanlagd yta av 30 m 2 togs upp. Schaktningen visade att marken var skadad, eventuellt av grustäkt eller liknande. Inga anläggningar eller artefakter av äldre karaktär påträffades. 9

10 ±!! Kvillinge 81:1-3 ( ( Kvillinge 122: Kvillinge 20: A A2 120 A Schakt utan indikation Utredningsområde! ( 0 Fornlämning Meter Figur 3. Schakten inom områdena A1-A3 markerade på Fastighetskartan. Skala 1:3 000 B. Åkermark sydost om Hagsätter Området var beläget mellan 25 och 30 m över havet och utgjordes av åkermark som sluttade mot öster (fig. 4). I söder och väster avgränsades ytan av bebyggd tomtmark, i norr av löv- och barrträdsskog, samt i öster av planterad energiskog. Undersökningen av området föranleddes av närheten till gravfältet Kvillinge 123. Sex schakt till en sammanlagd yta av ca 140 m2 togs upp. Inga anläggningar eller artefakter av äldre karaktär påträffades. C. Hagmark öster om Larstorp Området utgjordes av hagmark som i utkanterna var glest bevuxen med lövträd och belägen mellan 25 och 35 m över havet (fig. 5). Den västra delen av området bestod av en plan höjd, vilken sluttade kraftigt ned mot öster och nordöst. Området har tidigare nyttjats för grustäkt, vilket har resulterat i att stora delar av den ursprungliga markytan är förstörd. Närheten till gravfältet Östra Eneby 114, samt den gropkeramiska boplatsen Östra Eneby 170 indikerade möjligheter att påträffa fornlämningar där markytan var bevarad. Inom området finns även en borttagen stensättning registrerad (Östra Eneby 113). Ostörd mark påträffades emellertid endast inom en några meter bred remsa längs med områdets sydvästra gräns, samt inom områdets sydöstra del. 23 schakt till en sammanlagd yta av ca 220 m2 togs upp. Ett möjligt stolphål snittades, men visade sig vara recent. Inga anläggningar eller artefakter av äldre karaktär påträffades vid schaktningen. 10

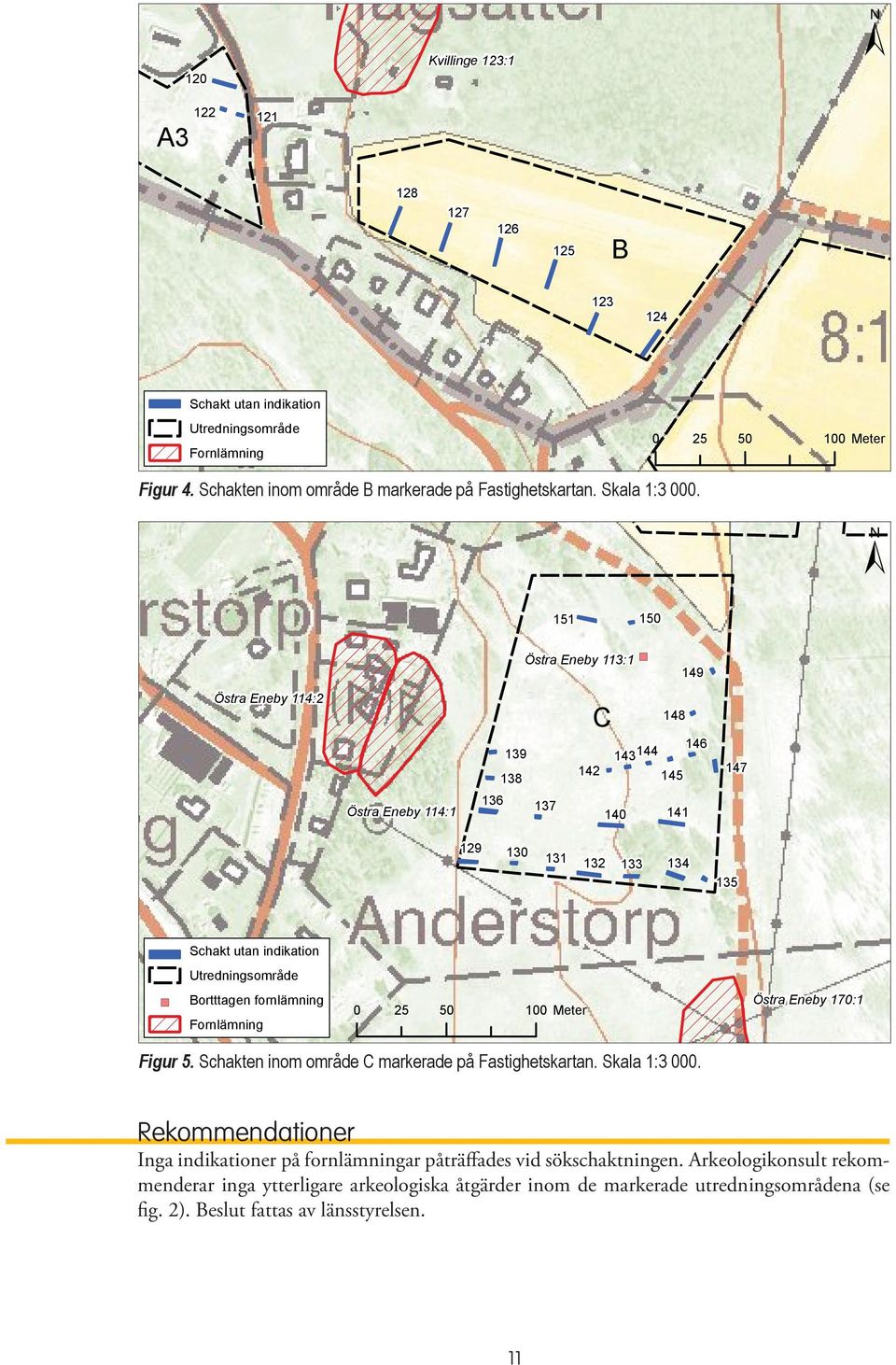

11 ± Kvillinge 123:1 120 A B Schakt utan indikation Utredningsområde 0 Fornlämning Meter Figur 4. Schakten inom område B markerade på Fastighetskartan. Skala 1: ± ) Östra Eneby 113:1 " Östra Eneby 114:2 C 139 Östra Eneby 114: Schakt utan indikation Utredningsområde ) " Bortttagen fornlämning Fornlämning Meter Östra Eneby 170:1 Figur 5. Schakten inom område C markerade på Fastighetskartan. Skala 1: Rekommendationer Inga indikationer på fornlämningar påträffades vid sökschaktningen. Arkeologikonsult rekommenderar inga ytterligare arkeologiska åtgärder inom de markerade utredningsområdena (se fig. 2). Beslut fattas av länsstyrelsen. 11

12 Referenser Björklund, Samuel Ringstad mo, Östra Eneby och Kvillinge socknar, Norrköpings kommun, Östergötland. Särskild arkeologisk utredning, etapp 1. Rapporter från Arkeologikonsult 2006:2109. Tekniska och administrativa uppgifter Arkeologikonsults projektnummer: 2187 Länsstyrelsens beslutsnummer: Uppdragsgivare: Norrköpings kommun Typ av undersökning: Särskild utredning, etapp 2 Utförandetid, fältarbete: Fastighet: Socken: Kommun: Län: Projektledare: Fältpersonal: Rapportansvarig: Planer och kartor: Layout: Östra Eneby 8:7 m fl Östra Eneby och Kvillinge socknar Norrköpings kommun Östergötlands län Anna Lagerstedt Anna Lagerstedt och Linda Lindwall Linda Lindwall Medea Huuva Medea Huuva 12

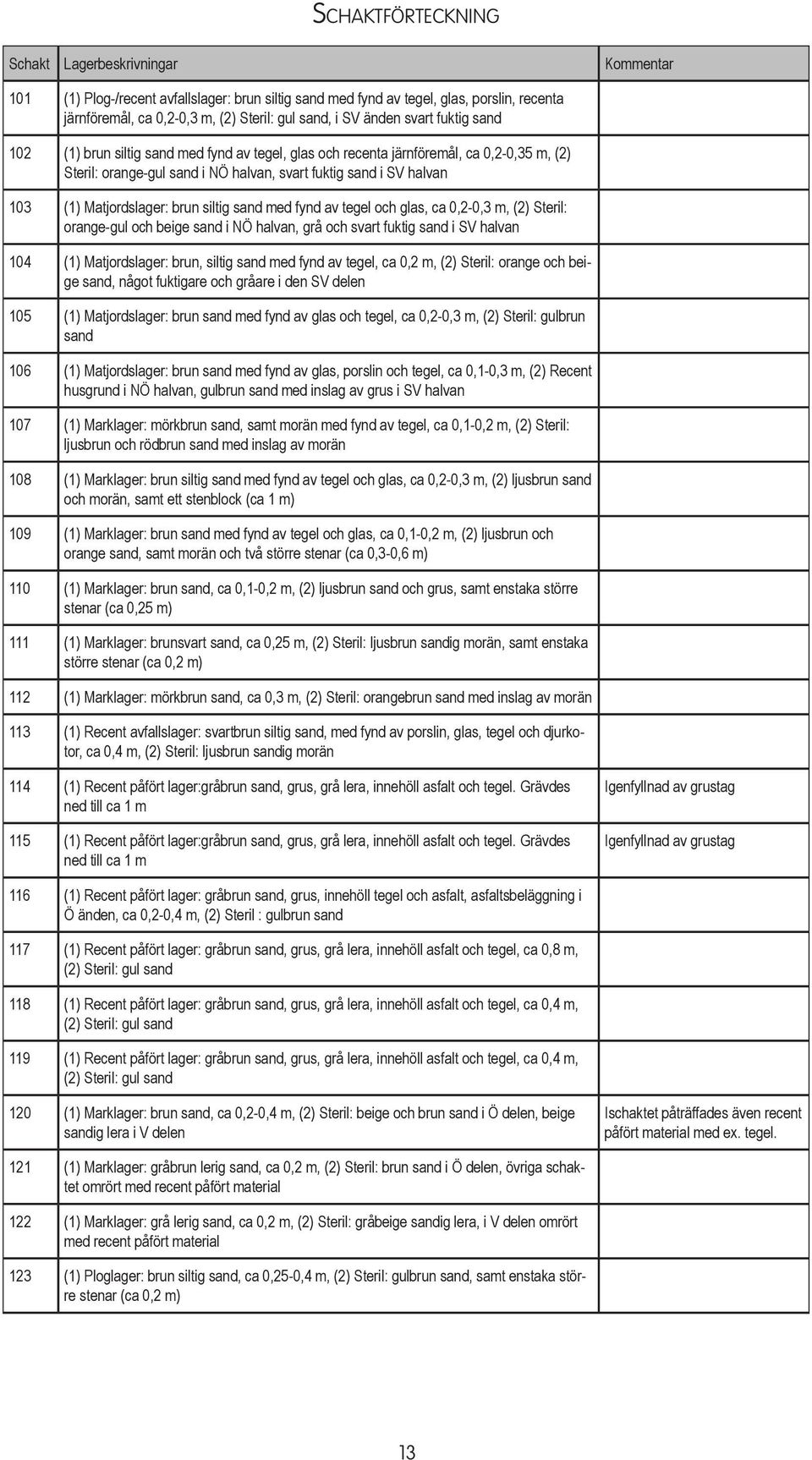

13 Sc h a k t f ö r t e c k n i n g Schakt Lagerbeskrivningar Kommentar 101 (1) Plog-/recent avfallslager: brun siltig sand med fynd av tegel, glas, porslin, recenta järnföremål, ca 0,2-0,3 m, (2) Steril: gul sand, i SV änden svart fuktig sand 102 (1) brun siltig sand med fynd av tegel, glas och recenta järnföremål, ca 0,2-0,35 m, (2) Steril: orange-gul sand i NÖ halvan, svart fuktig sand i SV halvan 103 (1) Matjordslager: brun siltig sand med fynd av tegel och glas, ca 0,2-0,3 m, (2) Steril: orange-gul och beige sand i NÖ halvan, grå och svart fuktig sand i SV halvan 104 (1) Matjordslager: brun, siltig sand med fynd av tegel, ca 0,2 m, (2) Steril: orange och beige sand, något fuktigare och gråare i den SV delen 105 (1) Matjordslager: brun sand med fynd av glas och tegel, ca 0,2-0,3 m, (2) Steril: gulbrun sand 106 (1) Matjordslager: brun sand med fynd av glas, porslin och tegel, ca 0,1-0,3 m, (2) Recent husgrund i NÖ halvan, gulbrun sand med inslag av grus i SV halvan 107 (1) Marklager: mörkbrun sand, samt morän med fynd av tegel, ca 0,1-0,2 m, (2) Steril: ljusbrun och rödbrun sand med inslag av morän 108 (1) Marklager: brun siltig sand med fynd av tegel och glas, ca 0,2-0,3 m, (2) ljusbrun sand och morän, samt ett stenblock (ca 1 m) 109 (1) Marklager: brun sand med fynd av tegel och glas, ca 0,1-0,2 m, (2) ljusbrun och orange sand, samt morän och två större stenar (ca 0,3-0,6 m) 110 (1) Marklager: brun sand, ca 0,1-0,2 m, (2) ljusbrun sand och grus, samt enstaka större stenar (ca 0,25 m) 111 (1) Marklager: brunsvart sand, ca 0,25 m, (2) Steril: ljusbrun sandig morän, samt enstaka större stenar (ca 0,2 m) 112 (1) Marklager: mörkbrun sand, ca 0,3 m, (2) Steril: orangebrun sand med inslag av morän 113 (1) Recent avfallslager: svartbrun siltig sand, med fynd av porslin, glas, tegel och djurkotor, ca 0,4 m, (2) Steril: ljusbrun sandig morän 114 (1) Recent påfört lager:gråbrun sand, grus, grå lera, innehöll asfalt och tegel. Grävdes ned till ca 1 m 115 (1) Recent påfört lager:gråbrun sand, grus, grå lera, innehöll asfalt och tegel. Grävdes ned till ca 1 m Igenfyllnad av grustag Igenfyllnad av grustag 116 (1) Recent påfört lager: gråbrun sand, grus, innehöll tegel och asfalt, asfaltsbeläggning i Ö änden, ca 0,2-0,4 m, (2) Steril : gulbrun sand 117 (1) Recent påfört lager: gråbrun sand, grus, grå lera, innehöll asfalt och tegel, ca 0,8 m, (2) Steril: gul sand 118 (1) Recent påfört lager: gråbrun sand, grus, grå lera, innehöll asfalt och tegel, ca 0,4 m, (2) Steril: gul sand 119 (1) Recent påfört lager: gråbrun sand, grus, grå lera, innehöll asfalt och tegel, ca 0,4 m, (2) Steril: gul sand 120 (1) Marklager: brun sand, ca 0,2-0,4 m, (2) Steril: beige och brun sand i Ö delen, beige sandig lera i V delen Ischaktet påträffades även recent påfört material med ex. tegel. 121 (1) Marklager: gråbrun lerig sand, ca 0,2 m, (2) Steril: brun sand i Ö delen, övriga schaktet omrört med recent påfört material 122 (1) Marklager: grå lerig sand, ca 0,2 m, (2) Steril: gråbeige sandig lera, i V delen omrört med recent påfört material 123 (1) Ploglager: brun siltig sand, ca 0,25-0,4 m, (2) Steril: gulbrun sand, samt enstaka större stenar (ca 0,2 m) 13

14 Sc h a k t f ö r t e c k n i n g, f o r t s. Schakt Lagerbeskrivningar Kommentar 124 (1) Ploglager: brun siltig sand, ca 0,25-0,4 m, (2) Steril: gulbrun sand. Avlopp nedgrävt i O-V riktning genom schaktet. Plogspår och stenlyft 125 (1) Ploglager: brun siltig sand, ca 0,3 m, (2) Steril: beige och gul sand. Avlopp nedgrävt i O-V riktning genom S delen av schaktet. 126 (1) Ploglager: brun siltig sand, ca 0,3 m, (2) Steril: beige och gul sand, samt enstaka mindre stenar (ca 0,1m). Avlopp nedgrävt i O-V riktning genom N delen av schaktet. 127 (1) Ploglager: brun siltig sand, ca 0,3-0,4 m, (2) orangebrun sand Plogspår och stenlyft 128 (1) Ploglager: brun siltig sand, ca 0,3-0,4 m, (2) orangebrun sand. Inslag av morän i S delen av schaktet 129 (1) Marklager: svartgrå siltig sand, ca 0,1-0,2 m, (2) Steril: beige sand, något stenigare i Ö änden 130 (1) Recent påfört lager: byggnadsmaterial. Grävdes ned till ca 1,5 m. Igenfyllnad av grustag 131 (1) Recent påfört lager: byggnadsmaterial. Grävdes ned till ca 1,5 m. Igenfyllnad av grustag 132 (1) Marklager: brunsvart sand, ca 0,1 m, (2) Steril: ljusbrun sand Mindre inslag av påfört materialet 133 (1) Marklager: brunsvart sand, ca 0,1 m, (2) Steril: ljusbrun sand 134 (1) Marklager: sandig silt, ca 0,1 m, (2) Steril:beige sand 135 (1) Marklager: brun siltig sand, 0,1-0,4 m, (2) Steril: beige sand 136 (1) Recent påfört lager: 0,3< m (2) Endast i den V delen av schaktet påträffades steril: gulbrun sand. I Ö delen av schaktet var den ursprungliga markytan förstörd av grustäkt Igenfyllnad av grustag 137 (1) Recent påfört lager: byggnadsmaterial. Grävdes ned till ca 1 m. 138 (1) Recent påfört lager: 0,3< m, (2) Endast i den V delen av schaktet påträffades steril: gulbrun sand. I Ö delen av schaktet var den ursprungliga markytan förstörd av grustäkt 139 (1) Recent påfört lager: byggnadsmaterial. Grävdes ned till ca 1,3 m. Igenfyllnad av grustag 140 I V änden: (1) Recent påfört lager: byggnadsmaterial, ca 0,2 m, (2) Steril: ljusbrun sand. I övriga schaktet: (1) Marklager: brun sand, ca 0,2 m, (2) Steril: svart och orangebrun flammig sand 141 (1) Vegetationslager: brun siltig sand, ca 0,1-0,15 m, (2) Steril: mörk- och ljusbrun flammig sand. 142 (1) Recent påfört lager: byggnadsmaterial. Grävdes ned till ca 0,6-1 m. 143 (1) Recent påfört lager: byggnadsmaterial. Grävdes ned till ca 0,6-1 m. 144 (1) Recent påfört lager: byggnadsmaterial. Grävdes ned till ca 0,6-1 m. 145 (1) Recent påfört lager: byggnadsmaterial. Grävdes ned till ca 0,6-1 m. 146 (1) Recent påfört lager: byggnadsmaterial. Grävdes ned till ca 0,6-1 m. 147 (1) Marklager: gråbeige sand med inslag av morän, ca 0,2 m, (2) Steril: beige sand 148 (1) Recent påfört lager: byggnadsmaterial. Grävdes ned till ca 0,5 m. Igenfyllnad av grustag 149 (1) Vegetationslager: brun siltig sand, ca 0,1 m, (2)Steril: beige, brun och svart sand, samt morän Rest av äldre vägbank? 150 (1) Recent påfört lager: gråbeige sand blandat med morän, stenblock och tegel, ca 0,4 m Omrört i samband med grustäkt 151 I Ö änden: (1) recent påfört lager: byggnadsmaterial. Grävdes ned till ca 0,5 m. I övriga schaktet: (1) Marklager: ljusbrun sand, samt enstaka stenar (ca 0,2 m), ca 0,1-0,3 m, (2) beige sand 14
