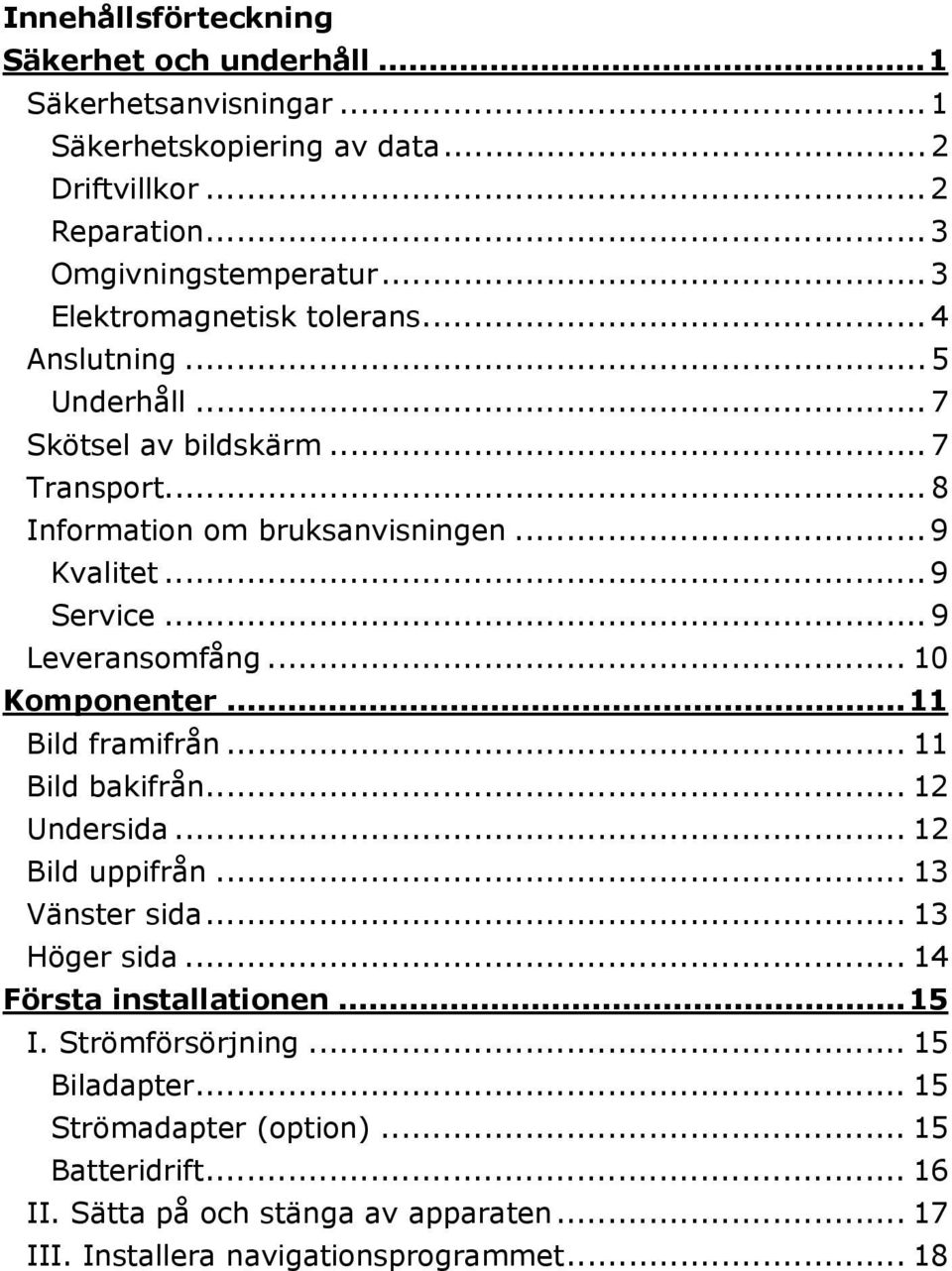

1 Innehållsförteckning Säkerhet och underhåll...1 Säkerhetsanvisningar... 1 Säkerhetskopiering av data... 2 Driftvillkor... 2 Reparation... 3 Omgivningstemperatur... 3 Elektromagnetisk tolerans... 4 Anslutning... 5 Underhåll... 7 Skötsel av bildskärm... 7 Transport... 8 Information om bruksanvisningen... 9 Kvalitet... 9 Service... 9 Leveransomfång Komponenter...11 Bild framifrån Bild bakifrån Undersida Bild uppifrån Vänster sida Höger sida Första installationen...15 I. Strömförsörjning Biladapter Strömadapter (option) Batteridrift II. Sätta på och stänga av apparaten III. Installera navigationsprogrammet... 18

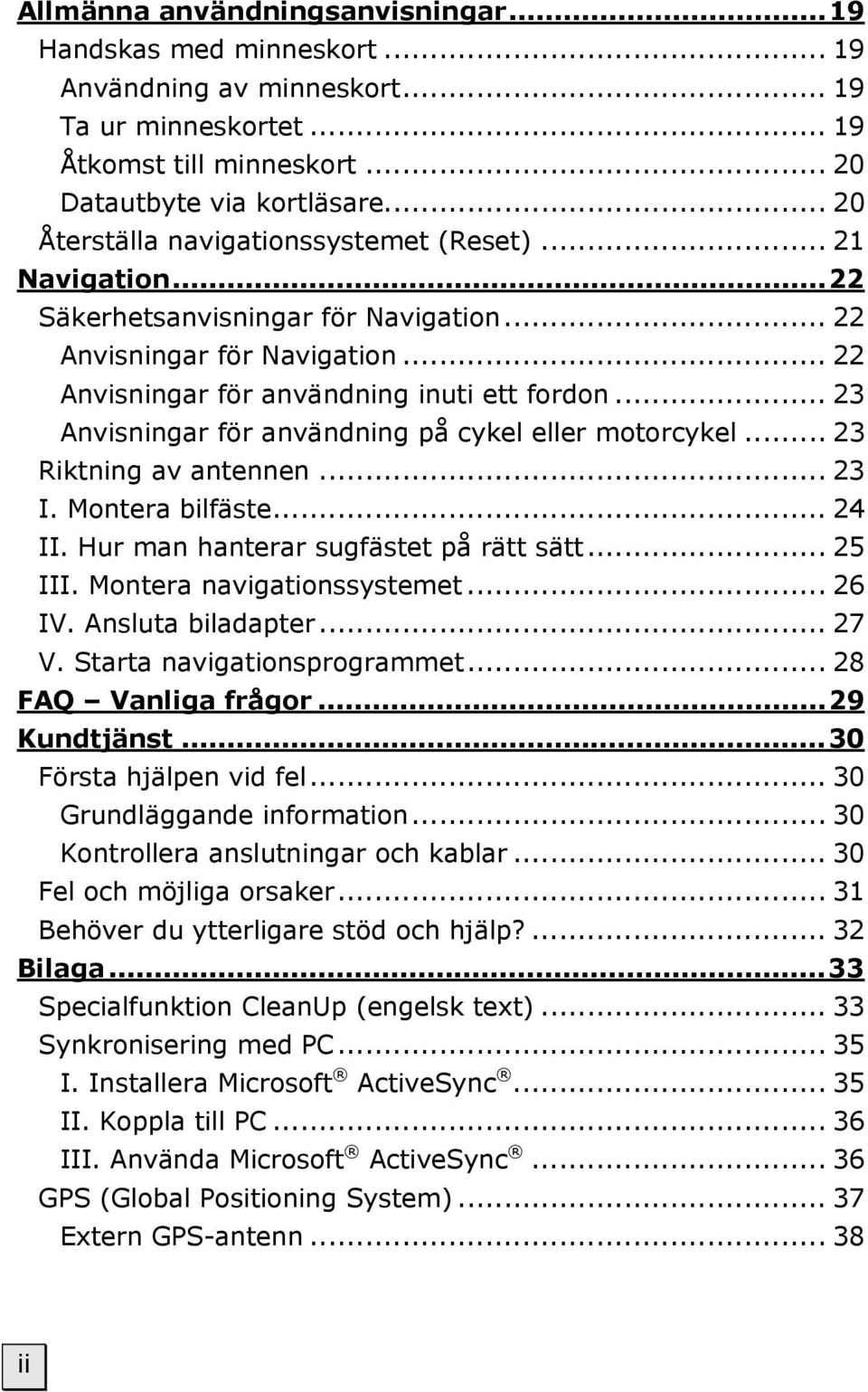

2 Allmänna användningsanvisningar...19 Handskas med minneskort Användning av minneskort Ta ur minneskortet Åtkomst till minneskort Datautbyte via kortläsare Återställa navigationssystemet (Reset) Navigation...22 Säkerhetsanvisningar för Navigation Anvisningar för Navigation Anvisningar för användning inuti ett fordon Anvisningar för användning på cykel eller motorcykel Riktning av antennen I. Montera bilfäste II. Hur man hanterar sugfästet på rätt sätt III. Montera navigationssystemet IV. Ansluta biladapter V. Starta navigationsprogrammet FAQ Vanliga frågor...29 Kundtjänst...30 Första hjälpen vid fel Grundläggande information Kontrollera anslutningar och kablar Fel och möjliga orsaker Behöver du ytterligare stöd och hjälp? Bilaga...33 Specialfunktion CleanUp (engelsk text) Synkronisering med PC I. Installera Microsoft ActiveSync II. Koppla till PC III. Använda Microsoft ActiveSync GPS (Global Positioning System) Extern GPS-antenn ii

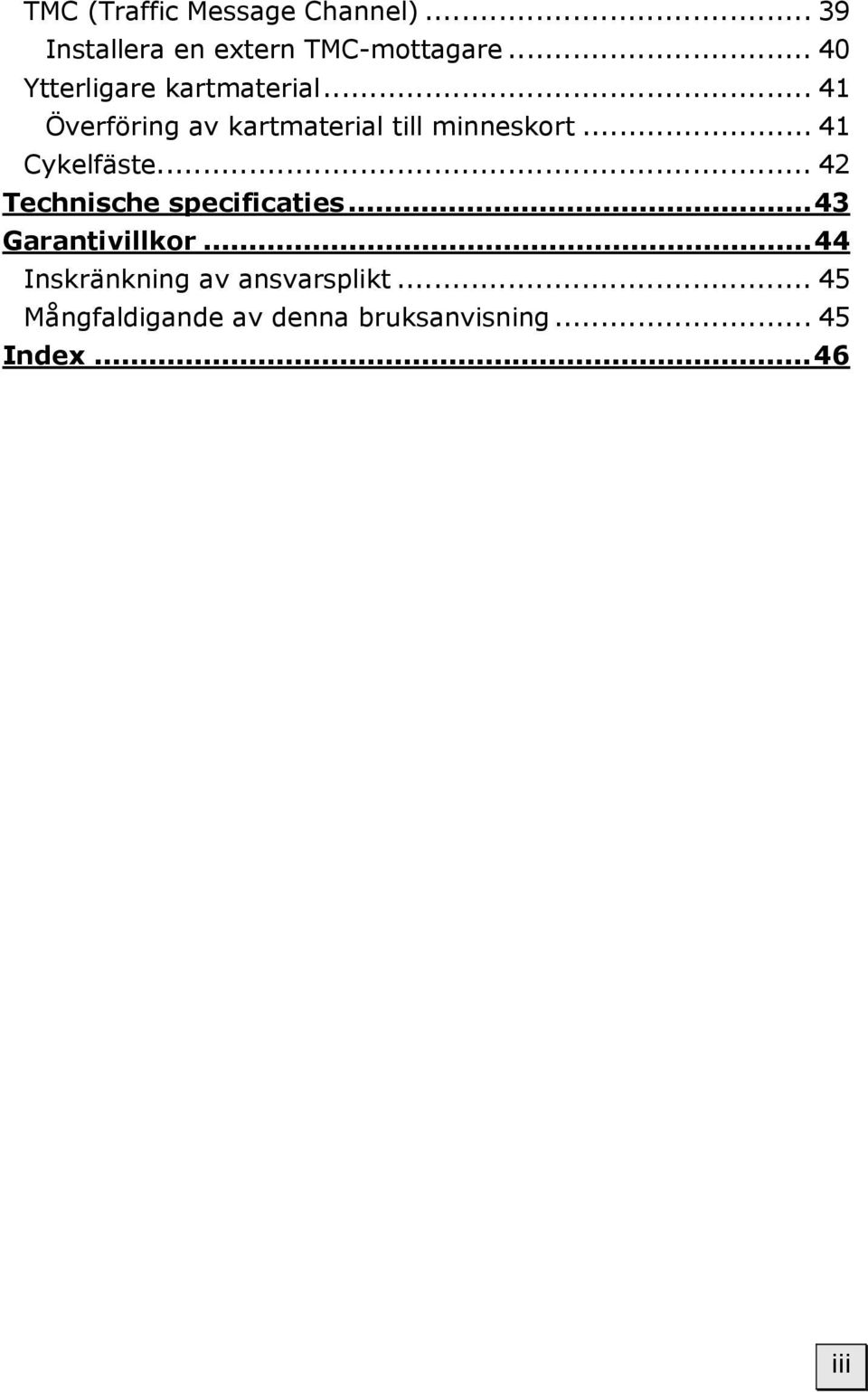

3 TMC (Traffic Message Channel) Installera en extern TMC-mottagare Ytterligare kartmaterial Överföring av kartmaterial till minneskort Cykelfäste Technische specificaties...43 Garantivillkor...44 Inskränkning av ansvarsplikt Mångfaldigande av denna bruksanvisning Index...46 iii

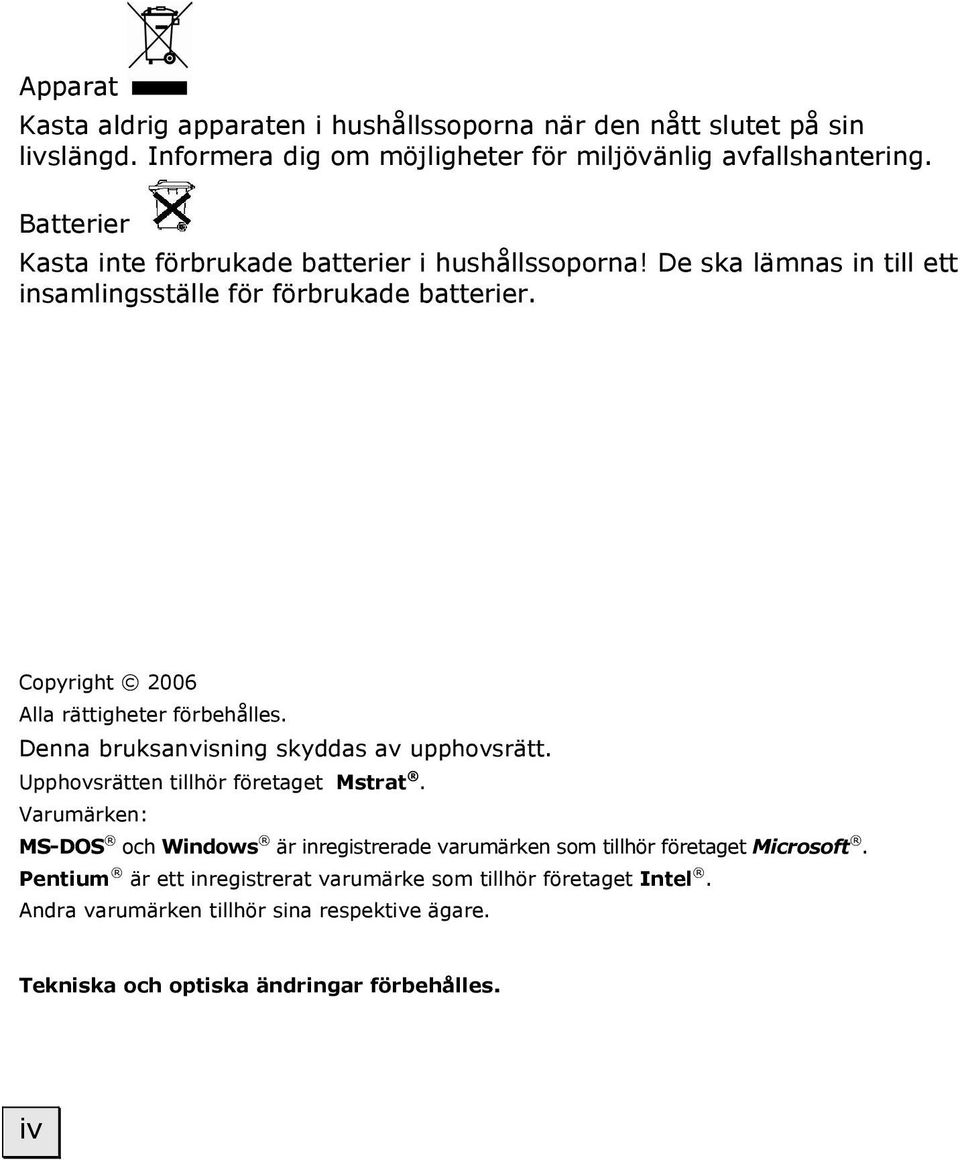

4 Apparat Kasta aldrig apparaten i hushållssoporna när den nått slutet på sin livslängd. Informera dig om möjligheter för miljövänlig avfallshantering. Batterier Kasta inte förbrukade batterier i hushållssoporna! De ska lämnas in till ett insamlingsställe för förbrukade batterier. Copyright 2006 Alla rättigheter förbehålles. Denna bruksanvisning skyddas av upphovsrätt. Upphovsrätten tillhör företaget Mstrat. Varumärken: MS-DOS och Windows är inregistrerade varumärken som tillhör företaget Microsoft. Pentium är ett inregistrerat varumärke som tillhör företaget Intel. Andra varumärken tillhör sina respektive ägare. Tekniska och optiska ändringar förbehålles. iv

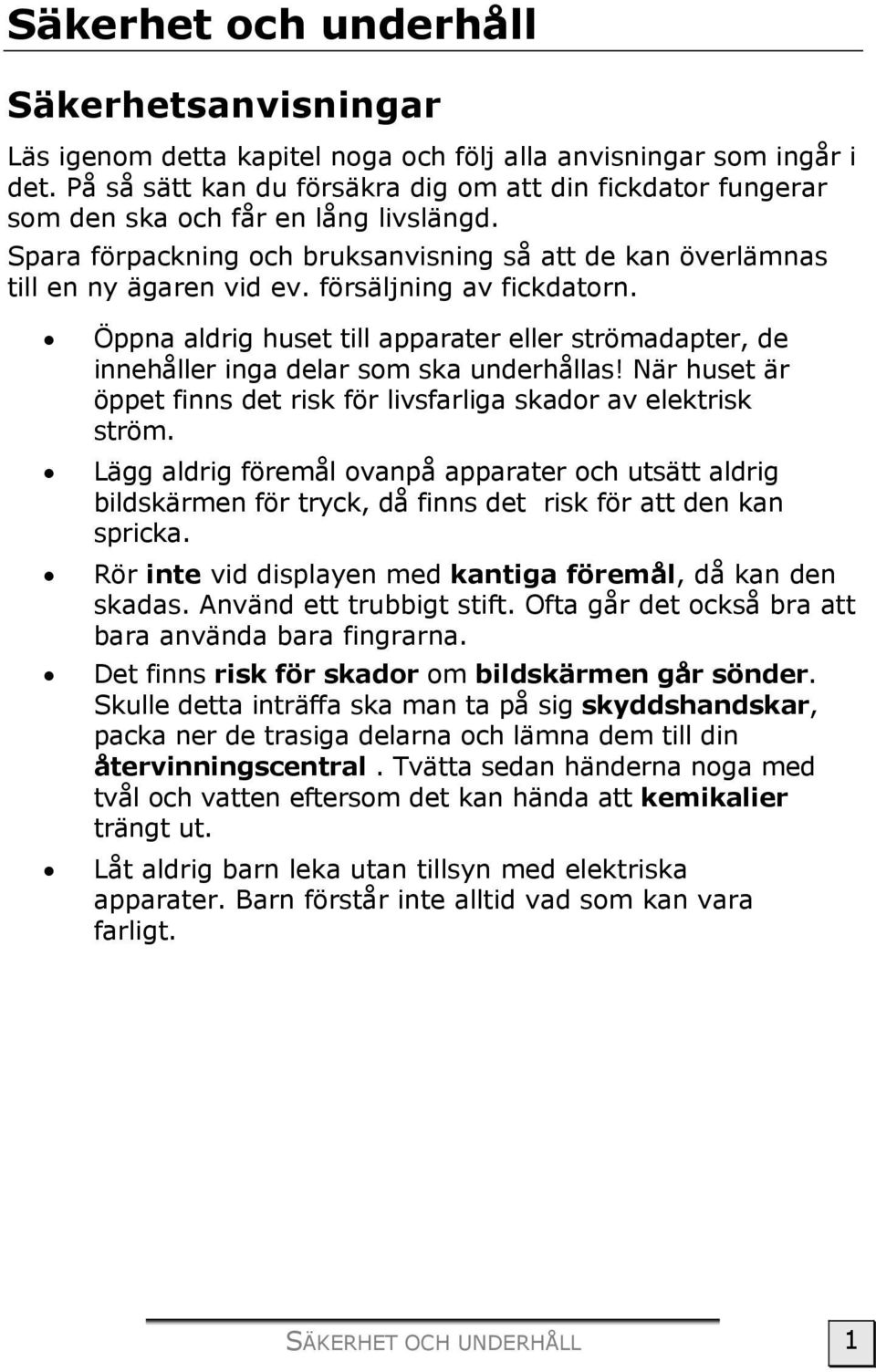

5 Säkerhet och underhåll Säkerhetsanvisningar Läs igenom detta kapitel noga och följ alla anvisningar som ingår i det. På så sätt kan du försäkra dig om att din fickdator fungerar som den ska och får en lång livslängd. Spara förpackning och bruksanvisning så att de kan överlämnas till en ny ägaren vid ev. försäljning av fickdatorn. Öppna aldrig huset till apparater eller strömadapter, de innehåller inga delar som ska underhållas! När huset är öppet finns det risk för livsfarliga skador av elektrisk ström. Lägg aldrig föremål ovanpå apparater och utsätt aldrig bildskärmen för tryck, då finns det risk för att den kan spricka. Rör inte vid displayen med kantiga föremål, då kan den skadas. Använd ett trubbigt stift. Ofta går det också bra att bara använda bara fingrarna. Det finns risk för skador om bildskärmen går sönder. Skulle detta inträffa ska man ta på sig skyddshandskar, packa ner de trasiga delarna och lämna dem till din återvinningscentral. Tvätta sedan händerna noga med tvål och vatten eftersom det kan hända att kemikalier trängt ut. Låt aldrig barn leka utan tillsyn med elektriska apparater. Barn förstår inte alltid vad som kan vara farligt. SÄKERHET OCH UNDERHÅLL 1

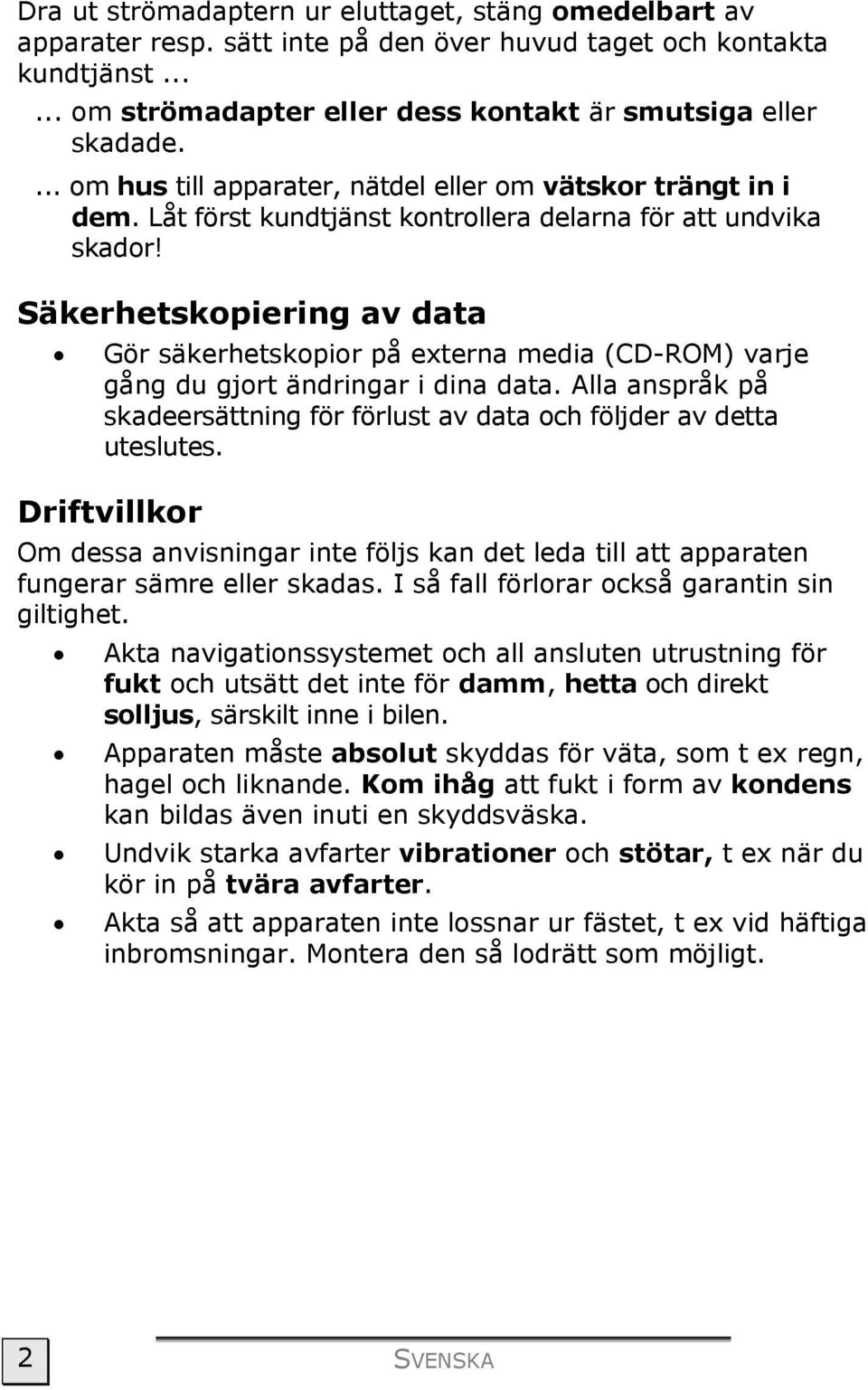

6 Dra ut strömadaptern ur eluttaget, stäng omedelbart av apparater resp. sätt inte på den över huvud taget och kontakta kundtjänst om strömadapter eller dess kontakt är smutsiga eller skadade.... om hus till apparater, nätdel eller om vätskor trängt in i dem. Låt först kundtjänst kontrollera delarna för att undvika skador! Säkerhetskopiering av data Gör säkerhetskopior på externa media (CD-ROM) varje gång du gjort ändringar i dina data. Alla anspråk på skadeersättning för förlust av data och följder av detta uteslutes. Driftvillkor Om dessa anvisningar inte följs kan det leda till att apparaten fungerar sämre eller skadas. I så fall förlorar också garantin sin giltighet. Akta navigationssystemet och all ansluten utrustning för fukt och utsätt det inte för damm, hetta och direkt solljus, särskilt inne i bilen. Apparaten måste absolut skyddas för väta, som t ex regn, hagel och liknande. Kom ihåg att fukt i form av kondens kan bildas även inuti en skyddsväska. Undvik starka avfarter vibrationer och stötar, t ex när du kör in på tvära avfarter. Akta så att apparaten inte lossnar ur fästet, t ex vid häftiga inbromsningar. Montera den så lodrätt som möjligt. 2 SVENSKA

7 Reparation Vänd dig till vår kundservice om du får tekniska problem med apparaten. Om det är nödvändigt med en reparation bör du enbart vända dig till våra auktoriserade servicepartners. Adressen finns på garantikortet. Omgivningstemperatur Apparaten kan användas vid omgivningstemperaturer på mellan 5 C och 40 C med en relativ luftfuktighet på 10% - 90% (ej kondenserande). Apparaten kan förvaras i 0 C till 60 C när den är avstängd. Apparaten ska förvaras på ett säkert sätt. Undvik höga temperaturer (t ex när bilen står parkerad och av direkt solljus). SÄKERHET OCH UNDERHÅLL 3

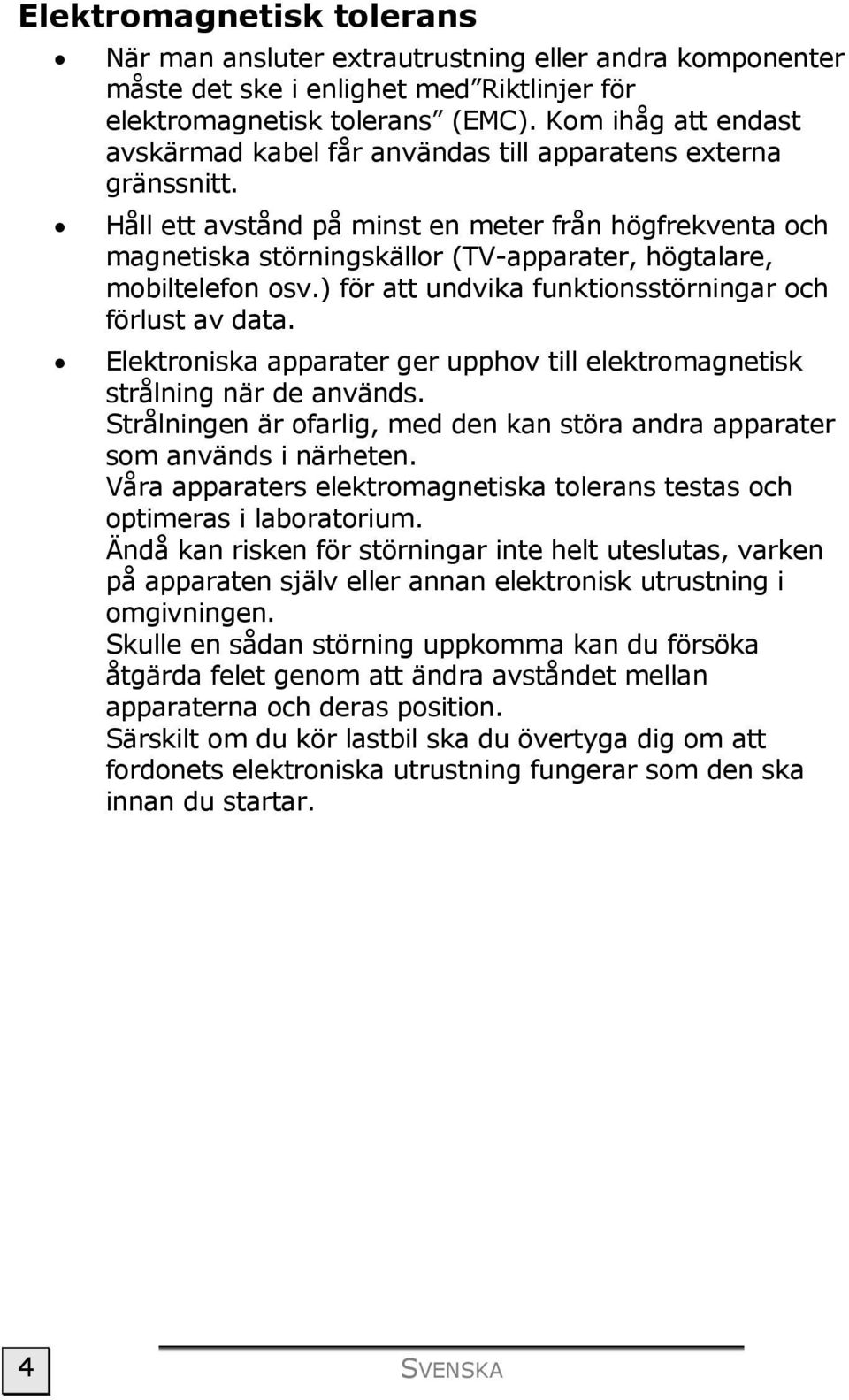

8 Elektromagnetisk tolerans När man ansluter extrautrustning eller andra komponenter måste det ske i enlighet med Riktlinjer för elektromagnetisk tolerans (EMC). Kom ihåg att endast avskärmad kabel får användas till apparatens externa gränssnitt. Håll ett avstånd på minst en meter från högfrekventa och magnetiska störningskällor (TV-apparater, högtalare, mobiltelefon osv.) för att undvika funktionsstörningar och förlust av data. Elektroniska apparater ger upphov till elektromagnetisk strålning när de används. Strålningen är ofarlig, med den kan störa andra apparater som används i närheten. Våra apparaters elektromagnetiska tolerans testas och optimeras i laboratorium. Ändå kan risken för störningar inte helt uteslutas, varken på apparaten själv eller annan elektronisk utrustning i omgivningen. Skulle en sådan störning uppkomma kan du försöka åtgärda felet genom att ändra avståndet mellan apparaterna och deras position. Särskilt om du kör lastbil ska du övertyga dig om att fordonets elektroniska utrustning fungerar som den ska innan du startar. 4 SVENSKA

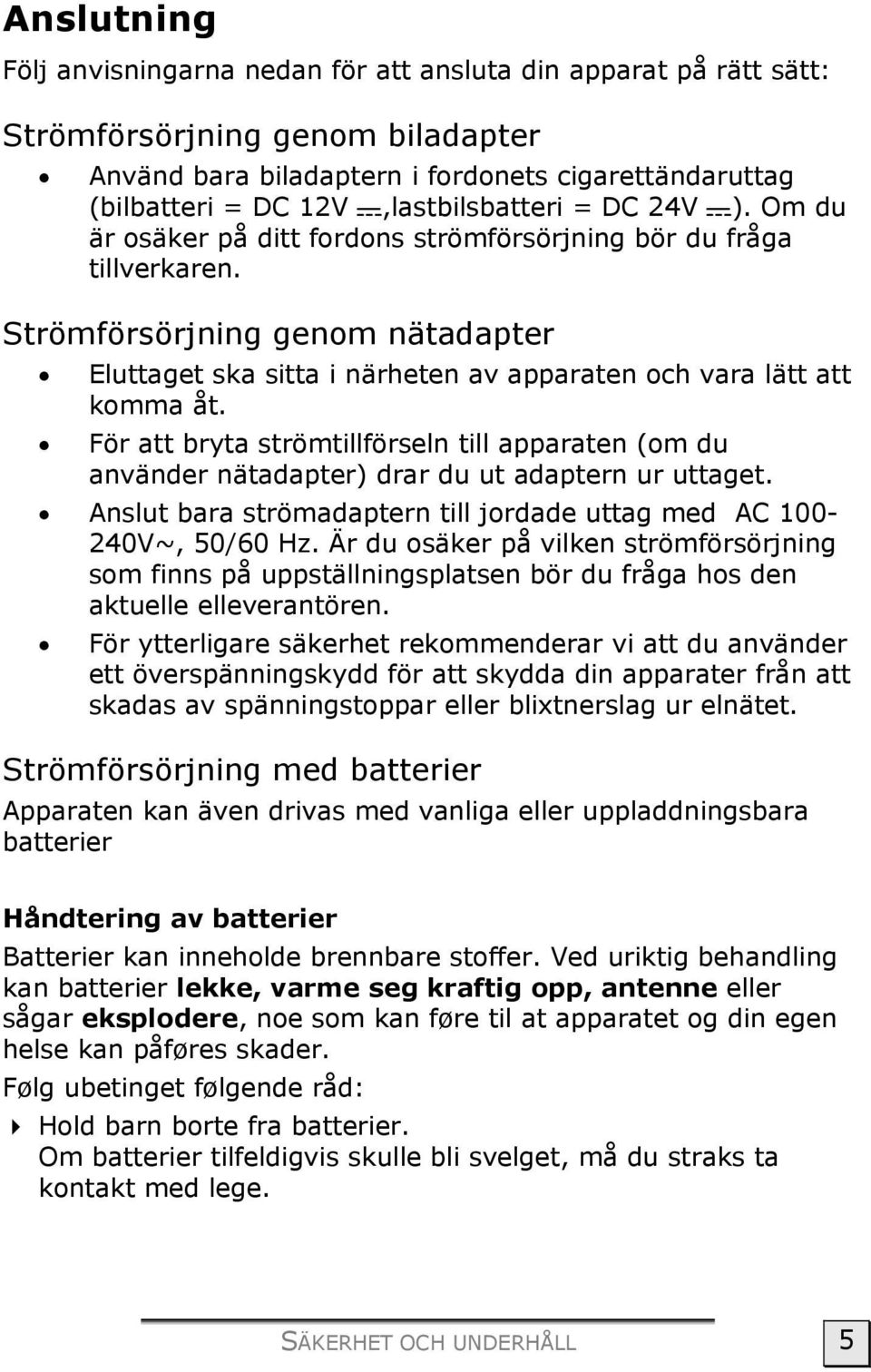

9 Anslutning Följ anvisningarna nedan för att ansluta din apparat på rätt sätt: Strömförsörjning genom biladapter Använd bara biladaptern i fordonets cigarettändaruttag (bilbatteri = DC 12V,lastbilsbatteri = DC 24V ). Om du är osäker på ditt fordons strömförsörjning bör du fråga tillverkaren. Strömförsörjning genom nätadapter Eluttaget ska sitta i närheten av apparaten och vara lätt att komma åt. För att bryta strömtillförseln till apparaten (om du använder nätadapter) drar du ut adaptern ur uttaget. Anslut bara strömadaptern till jordade uttag med AC V~, 50/60 Hz. Är du osäker på vilken strömförsörjning som finns på uppställningsplatsen bör du fråga hos den aktuelle elleverantören. För ytterligare säkerhet rekommenderar vi att du använder ett överspänningskydd för att skydda din apparater från att skadas av spänningstoppar eller blixtnerslag ur elnätet. Strömförsörjning med batterier Apparaten kan även drivas med vanliga eller uppladdningsbara batterier Håndtering av batterier Batterier kan inneholde brennbare stoffer. Ved uriktig behandling kan batterier lekke, varme seg kraftig opp, antenne eller sågar eksplodere, noe som kan føre til at apparatet og din egen helse kan påføres skader. Følg ubetinget følgende råd: Hold barn borte fra batterier. Om batterier tilfeldigvis skulle bli svelget, må du straks ta kontakt med lege. SÄKERHET OCH UNDERHÅLL 5

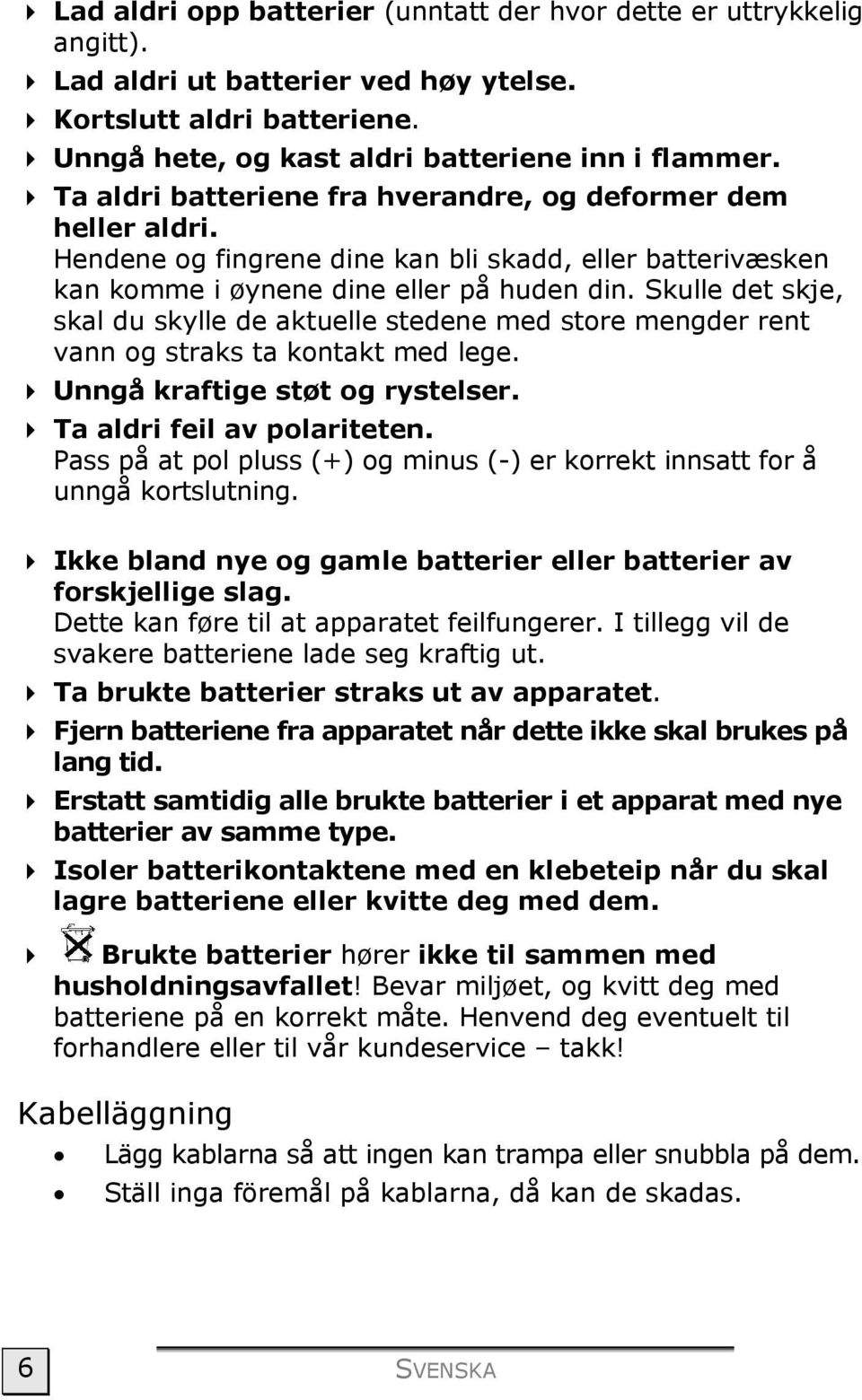

10 Lad aldri opp batterier (unntatt der hvor dette er uttrykkelig angitt). Lad aldri ut batterier ved høy ytelse. Kortslutt aldri batteriene. Unngå hete, og kast aldri batteriene inn i flammer. Ta aldri batteriene fra hverandre, og deformer dem heller aldri. Hendene og fingrene dine kan bli skadd, eller batterivæsken kan komme i øynene dine eller på huden din. Skulle det skje, skal du skylle de aktuelle stedene med store mengder rent vann og straks ta kontakt med lege. Unngå kraftige støt og rystelser. Ta aldri feil av polariteten. Pass på at pol pluss (+) og minus (-) er korrekt innsatt for å unngå kortslutning. Ikke bland nye og gamle batterier eller batterier av forskjellige slag. Dette kan føre til at apparatet feilfungerer. I tillegg vil de svakere batteriene lade seg kraftig ut. Ta brukte batterier straks ut av apparatet. Fjern batteriene fra apparatet når dette ikke skal brukes på lang tid. Erstatt samtidig alle brukte batterier i et apparat med nye batterier av samme type. Isoler batterikontaktene med en klebeteip når du skal lagre batteriene eller kvitte deg med dem. Brukte batterier hører ikke til sammen med husholdningsavfallet! Bevar miljøet, og kvitt deg med batteriene på en korrekt måte. Henvend deg eventuelt til forhandlere eller til vår kundeservice takk! Kabelläggning Lägg kablarna så att ingen kan trampa eller snubbla på dem. Ställ inga föremål på kablarna, då kan de skadas. 6 SVENSKA

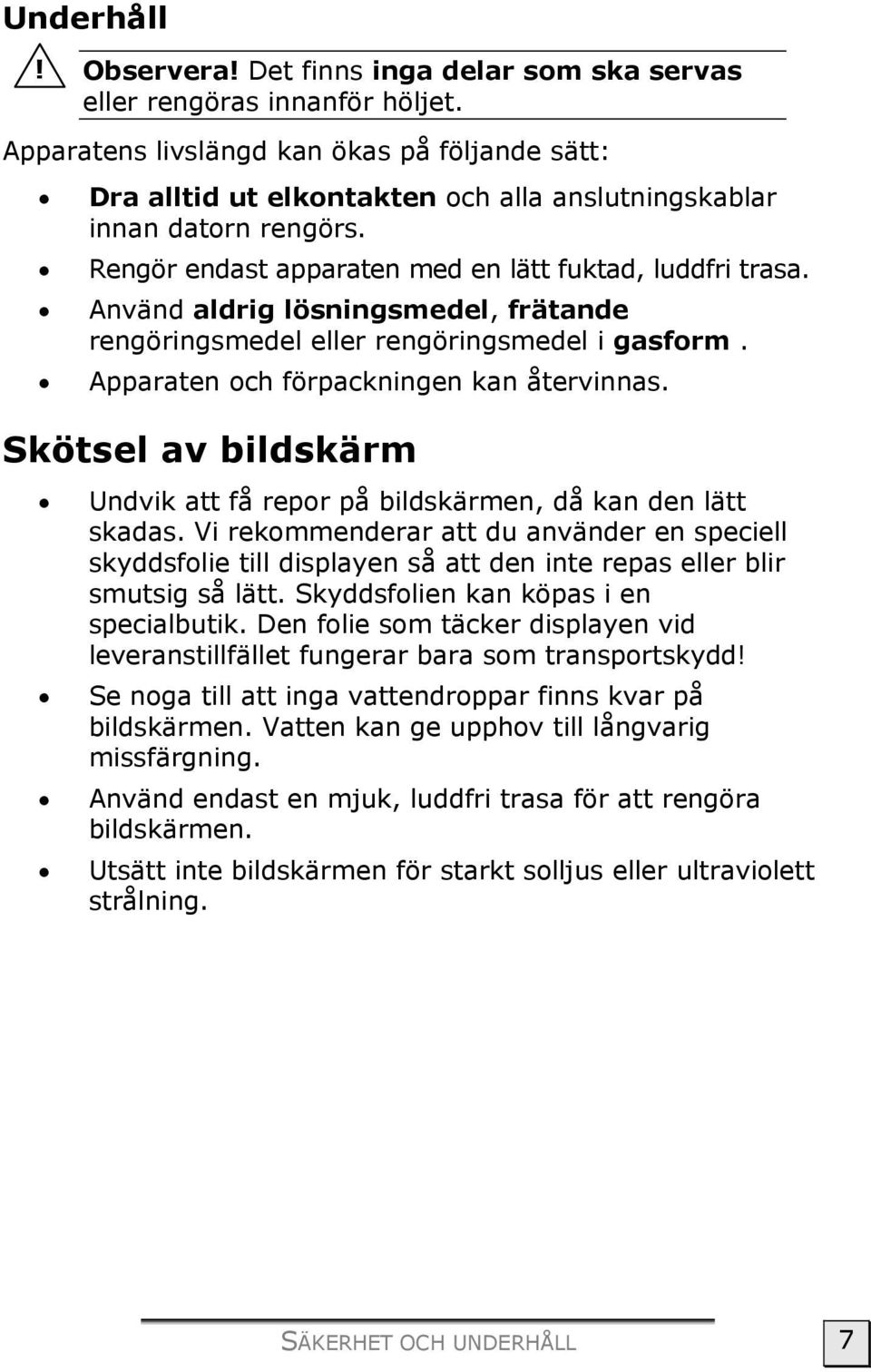

11 Underhåll! Observera! Det finns inga delar som ska servas eller rengöras innanför höljet. Apparatens livslängd kan ökas på följande sätt: Dra alltid ut elkontakten och alla anslutningskablar innan datorn rengörs. Rengör endast apparaten med en lätt fuktad, luddfri trasa. Använd aldrig lösningsmedel, frätande rengöringsmedel eller rengöringsmedel i gasform. Apparaten och förpackningen kan återvinnas. Skötsel av bildskärm Undvik att få repor på bildskärmen, då kan den lätt skadas. Vi rekommenderar att du använder en speciell skyddsfolie till displayen så att den inte repas eller blir smutsig så lätt. Skyddsfolien kan köpas i en specialbutik. Den folie som täcker displayen vid leveranstillfället fungerar bara som transportskydd! Se noga till att inga vattendroppar finns kvar på bildskärmen. Vatten kan ge upphov till långvarig missfärgning. Använd endast en mjuk, luddfri trasa för att rengöra bildskärmen. Utsätt inte bildskärmen för starkt solljus eller ultraviolett strålning. SÄKERHET OCH UNDERHÅLL 7

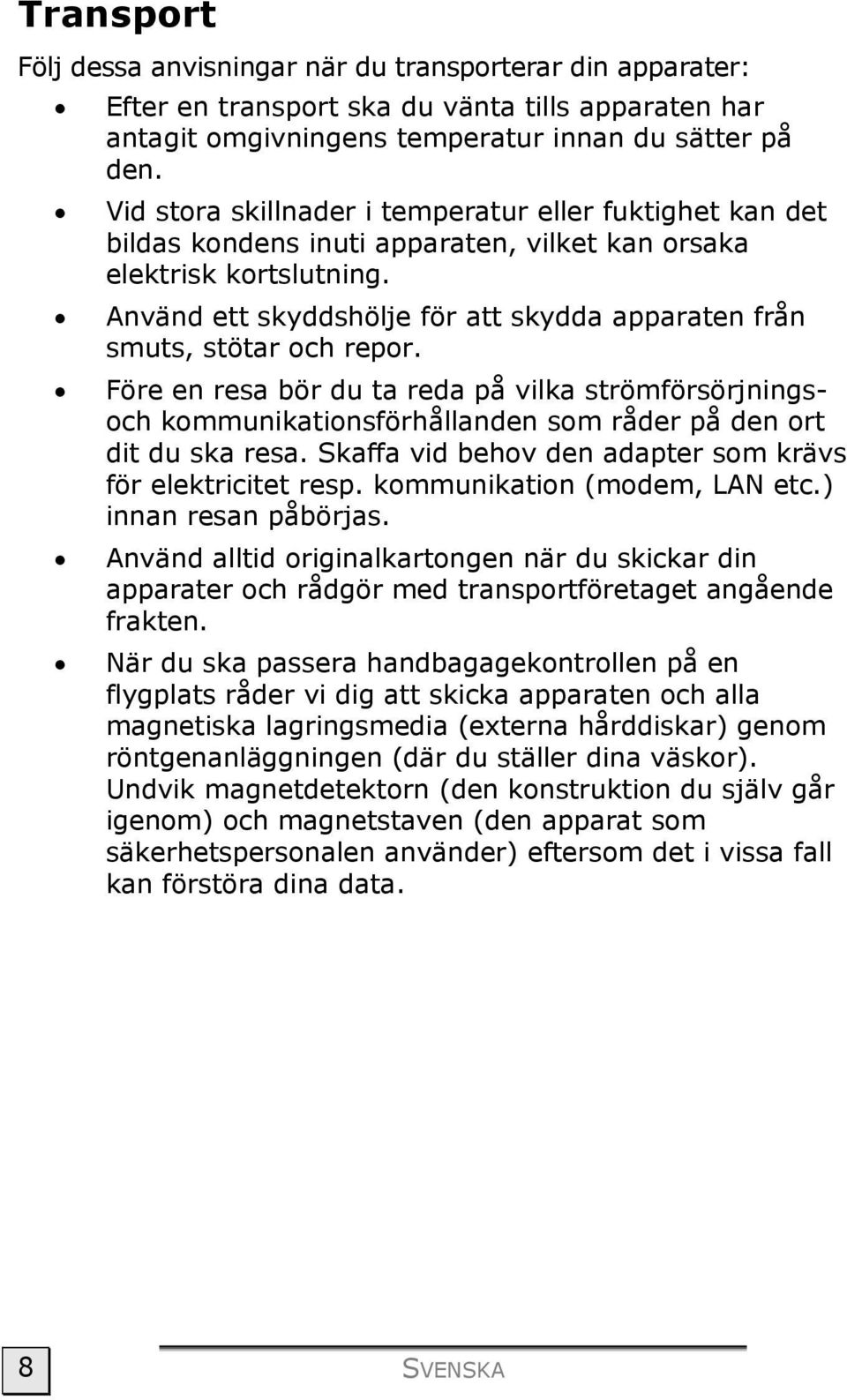

12 Transport Följ dessa anvisningar när du transporterar din apparater: Efter en transport ska du vänta tills apparaten har antagit omgivningens temperatur innan du sätter på den. Vid stora skillnader i temperatur eller fuktighet kan det bildas kondens inuti apparaten, vilket kan orsaka elektrisk kortslutning. Använd ett skyddshölje för att skydda apparaten från smuts, stötar och repor. Före en resa bör du ta reda på vilka strömförsörjningsoch kommunikationsförhållanden som råder på den ort dit du ska resa. Skaffa vid behov den adapter som krävs för elektricitet resp. kommunikation (modem, LAN etc.) innan resan påbörjas. Använd alltid originalkartongen när du skickar din apparater och rådgör med transportföretaget angående frakten. När du ska passera handbagagekontrollen på en flygplats råder vi dig att skicka apparaten och alla magnetiska lagringsmedia (externa hårddiskar) genom röntgenanläggningen (där du ställer dina väskor). Undvik magnetdetektorn (den konstruktion du själv går igenom) och magnetstaven (den apparat som säkerhetspersonalen använder) eftersom det i vissa fall kan förstöra dina data. 8 SVENSKA

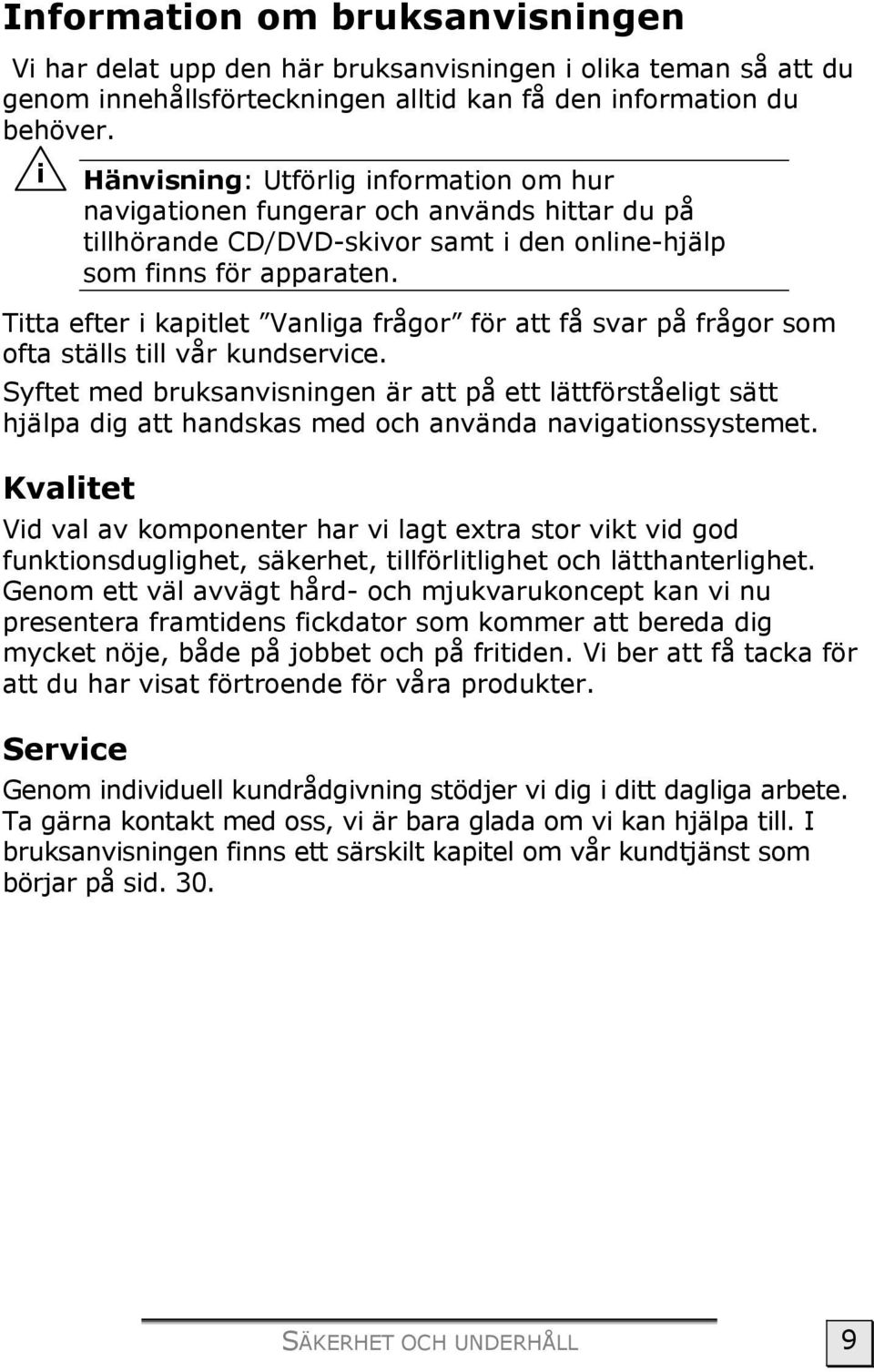

13 Information om bruksanvisningen Vi har delat upp den här bruksanvisningen i olika teman så att du genom innehållsförteckningen alltid kan få den information du behöver. i Hänvisning: Utförlig information om hur navigationen fungerar och används hittar du på tillhörande CD/DVD-skivor samt i den online-hjälp som finns för apparaten. Titta efter i kapitlet Vanliga frågor för att få svar på frågor som ofta ställs till vår kundservice. Syftet med bruksanvisningen är att på ett lättförståeligt sätt hjälpa dig att handskas med och använda navigationssystemet. Kvalitet Vid val av komponenter har vi lagt extra stor vikt vid god funktionsduglighet, säkerhet, tillförlitlighet och lätthanterlighet. Genom ett väl avvägt hård- och mjukvarukoncept kan vi nu presentera framtidens fickdator som kommer att bereda dig mycket nöje, både på jobbet och på fritiden. Vi ber att få tacka för att du har visat förtroende för våra produkter. Service Genom individuell kundrådgivning stödjer vi dig i ditt dagliga arbete. Ta gärna kontakt med oss, vi är bara glada om vi kan hjälpa till. I bruksanvisningen finns ett särskilt kapitel om vår kundtjänst som börjar på sid. 30. SÄKERHET OCH UNDERHÅLL 9

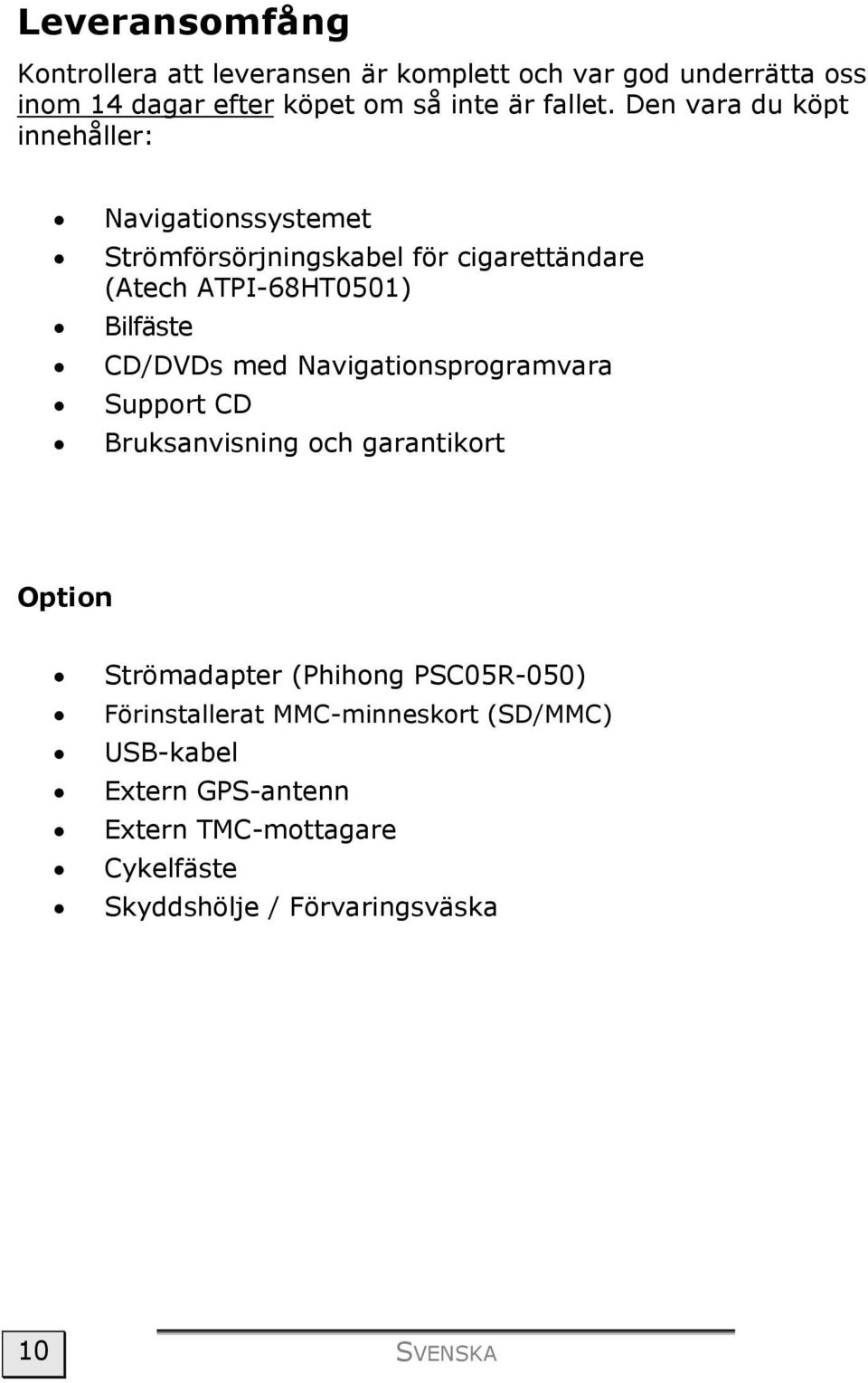

14 Leveransomfång Kontrollera att leveransen är komplett och var god underrätta oss inom 14 dagar efter köpet om så inte är fallet. Den vara du köpt innehåller: Navigationssystemet Strömförsörjningskabel för cigarettändare (Atech ATPI-68HT0501) Bilfäste CD/DVDs med Navigationsprogramvara Support CD Bruksanvisning och garantikort Option Strömadapter (Phihong PSC05R-050) Förinstallerat MMC-minneskort (SD/MMC) USB-kabel Extern GPS-antenn Extern TMC-mottagare Cykelfäste Skyddshölje / Förvaringsväska 10 SVENSKA

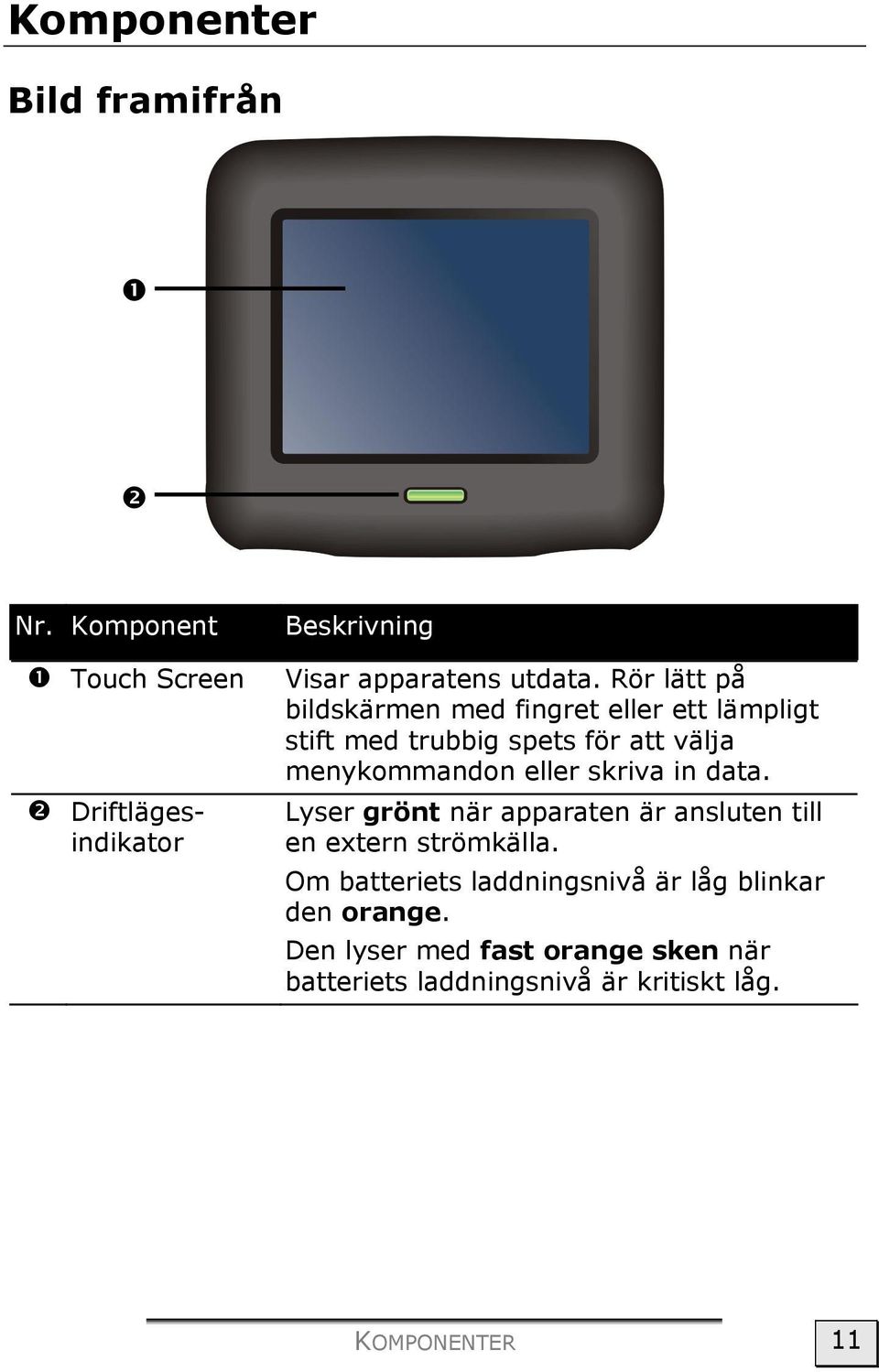

15 Komponenter Bild framifrån Nr. Komponent Touch Screen Driftlägesindikator Beskrivning Visar apparatens utdata. Rör lätt på bildskärmen med fingret eller ett lämpligt stift med trubbig spets för att välja menykommandon eller skriva in data. Lyser grönt när apparaten är ansluten till en extern strömkälla. Om batteriets laddningsnivå är låg blinkar den orange. Den lyser med fast orange sken när batteriets laddningsnivå är kritiskt låg. KOMPONENTER 11

16 Bild bakifrån Nr. Komponent Lock till batterifack Säkerhetsspärr Beskrivning Täcker batterifacket. Tryck på säkerhetsspärren för att ta av batterifackets lock. Undersida Nr. Komponent Hörlurar Högtalare Mini-UBanslutning Beskrivning Anslutning för hörlurar (3,5mm). Återger röstanvisningar och varningar. Anslutning för koppling till PC via USB - kabel (för dataöverföring) / anslutning för extern strömförsörjning. Här har du möjligheten att ansluta en TMCadapter. 12 SVENSKA

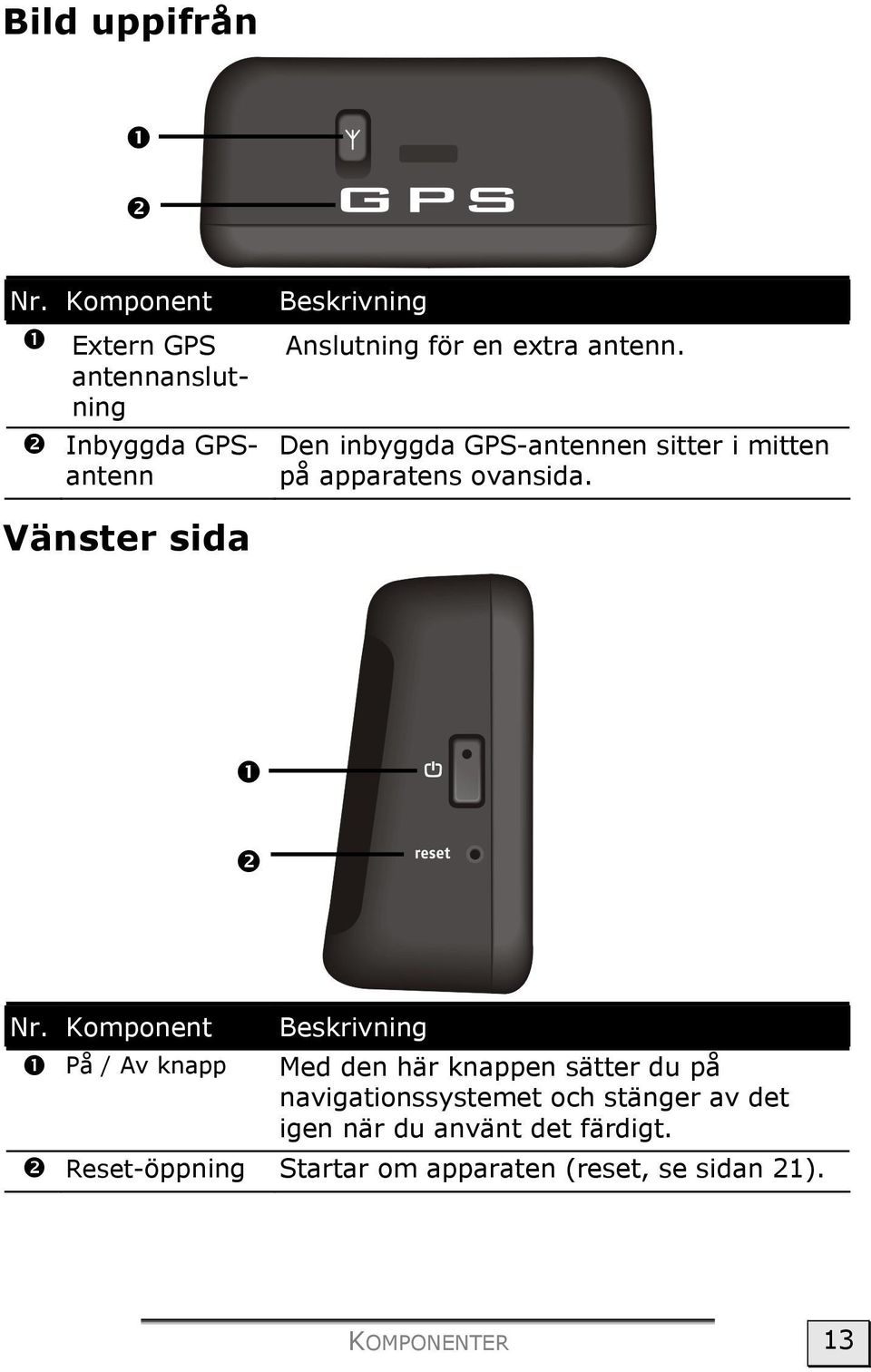

17 Bild uppifrån Nr. Komponent Extern GPS antennanslutning Inbyggda GPSantenn Beskrivning Anslutning för en extra antenn. Den inbyggda GPS-antennen sitter i mitten på apparatens ovansida. Vänster sida Nr. Komponent På / Av knapp Beskrivning Med den här knappen sätter du på navigationssystemet och stänger av det igen när du använt det färdigt. Reset-öppning Startar om apparaten (reset, se sidan 21). KOMPONENTER 13

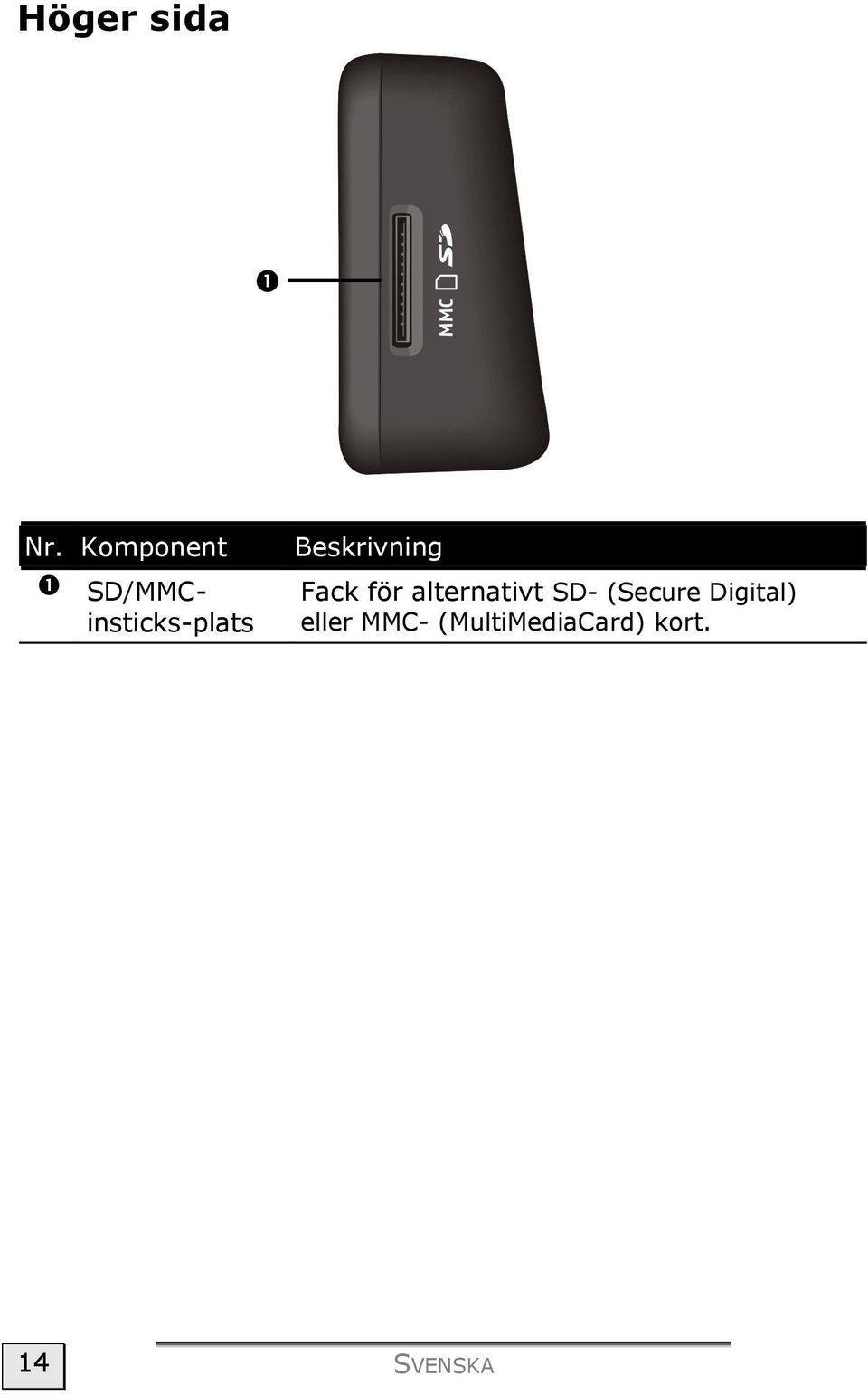

18 Höger sida Nr. Komponent SD/MMCinsticks-plats Beskrivning Fack för alternativt SD- (Secure Digital) eller MMC- (MultiMediaCard) kort. 14 SVENSKA

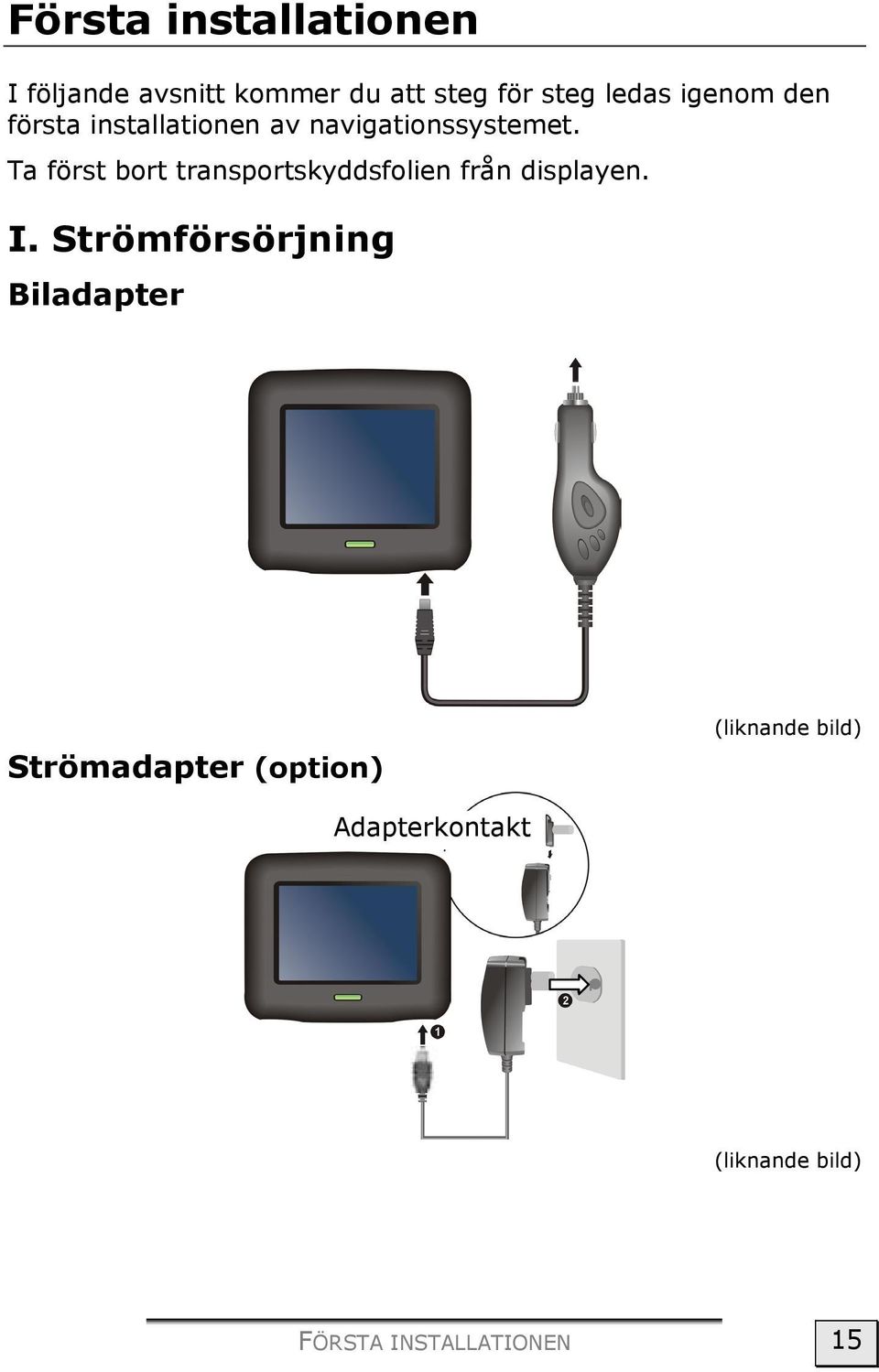

19 Första installationen I följande avsnitt kommer du att steg för steg ledas igenom den första installationen av navigationssystemet. Ta först bort transportskyddsfolien från displayen. I. Strömförsörjning Biladapter Strömadapter (option) (liknande bild) Adapterkontakt (liknande bild) FÖRSTA INSTALLATIONEN 15

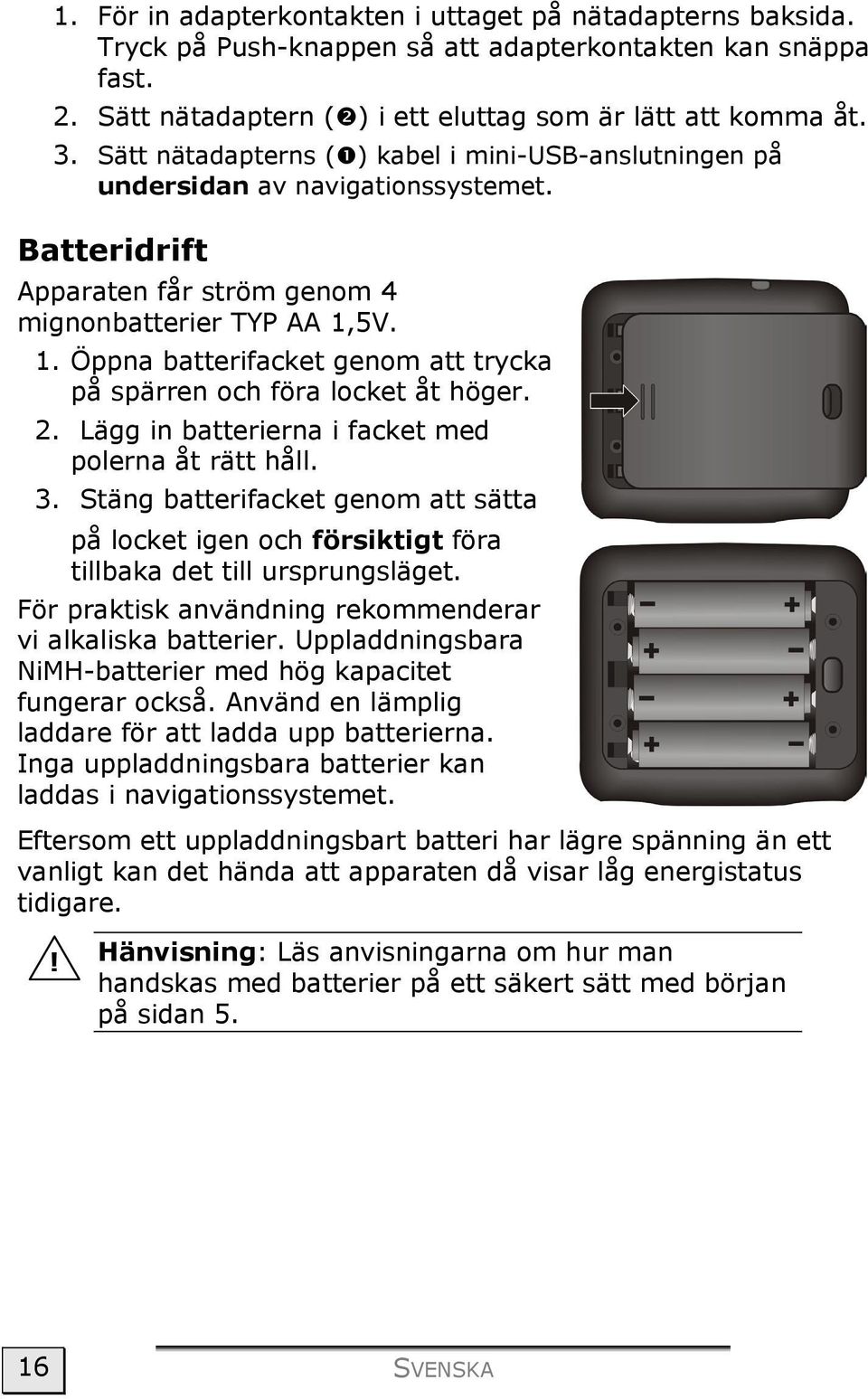

20 1. För in adapterkontakten i uttaget på nätadapterns baksida. Tryck på Push-knappen så att adapterkontakten kan snäppa fast. 2. Sätt nätadaptern ( ) i ett eluttag som är lätt att komma åt. 3. Sätt nätadapterns ( ) kabel i mini-usb-anslutningen på undersidan av navigationssystemet. Batteridrift Apparaten får ström genom 4 mignonbatterier TYP AA 1,5V. 1. Öppna batterifacket genom att trycka på spärren och föra locket åt höger. 2. Lägg in batterierna i facket med polerna åt rätt håll. 3. Stäng batterifacket genom att sätta på locket igen och försiktigt föra tillbaka det till ursprungsläget. För praktisk användning rekommenderar vi alkaliska batterier. Uppladdningsbara NiMH-batterier med hög kapacitet fungerar också. Använd en lämplig laddare för att ladda upp batterierna. Inga uppladdningsbara batterier kan laddas i navigationssystemet. Eftersom ett uppladdningsbart batteri har lägre spänning än ett vanligt kan det hända att apparaten då visar låg energistatus tidigare.! Hänvisning: Läs anvisningarna om hur man handskas med batterier på ett säkert sätt med början på sidan SVENSKA

21 II. Sätta på och stänga av apparaten 1. När du sätter på apparaten för första gången ska du hålla på/av-knappen som sitter på vänstra sidan inne i ungefär 4 sekunder tills kontrollampan för drift lyser orange en kort stund. Navigationssystemet startar installationen automatiskt. Först visas märkeslogon och efter några sekunder programmets skärmbild. Följ anvisningarna på bildskärmen. i i Observera: Så länge navigationssystemet är anslutet till en extern strömkälla eller går på batteridrift räcker det med ett snabbt tryck på på/av-knappen för att det ska starta resp. stängas av. Även om strömmen bryts en aldrig så liten stund måste man trycka länge på på/av-knappen för att sätta på apparaten igen. Eftersom data sparas i det interna minnet går inga data förlorade. Det är bara själva startproceduren som tar något längre tid. Observera: Apparaten stänger inte av sig själv i leveranstillståndet. Med knappen Settings på huvudskärmbilden kan du anpassa drifttiden till dina behov. Även när det är avstängt förbrukar navigationssystemet lite ström och batterierna laddas ur. Om du inte använder navigationssystemet under en längre tid kan batteriet laddas ur så mycket att en ny första installation måste genomföras. FÖRSTA INSTALLATIONEN 17

22 III. Installera navigationsprogrammet Om din apparat redan från fabriken är utrustad med basdata till navigationsprogrammet görs den slutgiltiga installationen av programvaran automatiskt genom det interna minnet vid den första installationen. Följ anvisningarna på bildskärmen. Alternativ installation av navigationsprogramvara från ett minneskort Så här går det till: 1. Ta försiktigt ut minneskortet ur förpackningen. Akta så att du inte rör vid kontakterna eller smutsar ner dem. 2. Stick in minneskortet i SD/MMC-sloten till det snäpper fast. Minneskortet måste alltid sitta på plats när navigationssystemet används. Om det tas ut en aldrig så liten stund under tiden måste du göra en reset för att starta om systemet (se sidan 21). När alla data kopierats till navigationssystemet kommer huvudskärmbilden upp och du kan göra inställningar för navigationen. Läs först kapitel Navigation från och med sidan SVENSKA

23 Allmänna användningsanvisningar Handskas med minneskort Navigationssystemet stöder MMC och SD minneskort. Användning av minneskort 1. Ta försiktigt ut minneskortet ur förpackningen (om sådan finns). Rör inte vid kontakterna och se till att de inte blir smutsiga. 2. Skjut försiktigt in minneskortet med kontakterna först i kortplatsen. Sidan med skrift på ska då vara vänd uppåt. Kortet ska lätt snäppa fast. Ta ur minneskortet i Hänvisning: Ta bara ut minneskortet när du först avslutat navigationsprogrammet och stängt av apparaten med På/Av-knappen. Annars kan data gå förlorade. 1. För att ta ur kortet tryck lätt mot dess övre kant till det snäpper loss. 2. Dra därefter ur kortet utan att beröra kontakterna. 3. Förvara minneskortet i förpackningen eller på ett annat säkert ställe. i Hänvisning: Minneskorte är mycket känsliga. Se till att kontakterna inte förorenas och att tryck inte utövas på det. ALLMÄNNA ANVÄNDNINGSANVISNINGAR 19

24 Åtkomst till minneskort Apparaten stöder bara minneskort som formaterats i filformat FAT16/32. Om man sätter in kort som anpassats till andra format (t ex för kameror, MP3-spelare), kan det hända att apparaten inte känner igen dem. Ett sådant kort måste då först formateras om på motsvarande sätt.! Varning: När minneskortet formateras försvinner alla data för gott. Datautbyte via kortläsare Men om du vill kopiera stora mängder data (MP3-filer, navigationskartor) till minneskortet kan du också spara dem direkt på kortet. Många datorer är utrustade med en kortläsare. Stoppa in kortet på kortplatsen och kopiera data direkt till det. Genom direktåtkomsten får du då en väsentligt snabbare överföring än om du använder ActiveSync. 20 SVENSKA

25 Återställa navigationssystemet (Reset) Det finns två sätt att återställa navigationssystemet. Du kan återställa navigationssystemet om det inte längre reagerar och fungerar som det ska. Reset används ofta för att omorganisera minnet. Då avbryts alla program som körs och arbetsminnet initialiseras på nytt. Så här gör du en reset: För in ett spetsigt föremål (t ex ett utböjt gem) med lätt tryck i resetöppningen. ALLMÄNNA ANVÄNDNINGSANVISNINGAR 21

26 Navigation Säkerhetsanvisningar för Navigation En utförligare bruksanvisning finns på motsvarande cd/dvd-skiva. Anvisningar för Navigation Rör inte navigationssystemet när du kör för att skydda dig själv och andra från olyckor! Om du inte är säker på att du förstått de talade anvisningarna eller på vad du ska göra vid nästa korsning kan du snabbt orientera dig med hjälp av kartan eller pilarna. Men titta bara på skärmen när du befinner dig i en säker trafiksituation!! Observera: Vägnät och vägtrafikförordningen har företräde framför navigationssystemet. Följ bara anvisningarna när omständigheter och trafikregler tillåter detta! Navigationssystemet leder dig fram till målet även om du måste avvika från den planerade färdvägen. De riktningsanvisningar som ges av navigationssystemet fråntar inte föraren från något som helst ansvar. Planera färdvägen innan du kör. Om du vill byta färdväg under resans gång måste du stanna. För att GPS-signalen ska kunna tas emot korrekt får inga metallföremål blockera mottagningen. Fäst apparaten med sugkoppsfästet på insidan av vindrutan eller i närheten av den. Prova olika ställen i fordonet tills du får så bra mottagning som möjligt. 22 SVENSKA

27 Anvisningar för användning inuti ett fordon Se noga till att hållaren inte kommer att utgöra någon säkerhetsrisk vid en olycka när du monterar den. Fäst komponenterna ordentligt inuti fordonet och se till att de inte hindrar sikten. Apparatens display kan framkalla ljusreflexioner. Se till att du inte kan bländas av dem när du kör. Lägg inte kabeln i omedelbar närhet av delar som har betydelse för säkerheten. Fäst inte hållaren inom det område som tas upp av utlösta luftkuddar. Kontrollera att sugkoppen sitter ordentligt fast med jämna mellanrum. Strömförsörjningskontakten förbrukar ström även när ingen utrustning är ansluten till den. Ta bort den när den inte används för att undvika att bilbatteriet laddas ur. Kontrollera alla anordningar i fordonet som har betydelse för säkerheten efter monteringen. Anvisningar för användning på cykel eller motorcykel Se till att styrförmågan inte kan påverkas när du monterar apparaten. Täck inte över några instrument när du monterar apparaten. Riktning av antennen För att kunna ta emot signaler från GPS-satelliterna måste antennen ha fri sikt mot himlen. Prova olika möjligheter att montera apparaten och rikta antennen inuti fordonet om mottagningen är dålig. I vissa fall kan det krävas att man monterar en extern GPS-antenn (se sidan 38). NAVIGATION 23

28 I. Montera bilfäste! Observera! Fästet får bara sättas på vindrutan om den inte hindrar sikten. Om detta inte är möjligt ska du montera hållaren med sugplatta så att den garanterar riskfri och säker drift. Sugplatta (option) spärrspak i Tips: Om du fäster hållaren på vindrutan kan du hoppa över Steg 1 och SVENSKA

29 1. Ta bort skyddsfolien från sugplattans fästyta. 2. Sätt fast sugplattan på ett lämpligt ställe på instrumentbrädan. Se noga till att ytan är ren och tryck fast plattan ordentligt. i Tips: Sätt fast sugplattan på ett lämpligt ställe på instrumentbrädan. Se noga till att ytan är ren och tryck fast plattan ordentligt. 3. Förbind hållaren med bilfästet. Lägg märke till skriften på bilfästet. Det ska höras när kopplingen låser fast (bild, se nästa sida). II. Hur man hanterar sugfästet på rätt sätt i Tips: Rengör vindrutan noga med fönsterputs. Om det är kallare än 15 C ska du värma rutan och fästet lite. Sätt bilfästet med sugkoppen på fästplattan (eller direkt på vindrutan) och tryck ner spärrspaken. Sugkoppen suger sig fast i underlaget. NAVIGATION 25

30 III. Montera navigationssystemet 1. Koppla autoadaptern (se sid. 15) och, om så krävs, GPSantennen till navigationssystemet och sätt sedan in minneskortet. 2. Sätt fästet i hålen på apparatens baksida. 3. När du satt apparaten på fästet skjuter du det nedåt tills du hör att det snäpper fast. 4. Sedan kan du sätta fästet med apparat på den rena vindrutan eller på sugplattan. 26 SVENSKA

31 IV. Ansluta biladapter (liknande bild) 1. Sätt förbindelsekabelns jackkontakt ( ) i motsvarande uttag på apparatens undersida (se sidan 12). 2. Nu sticker du in strömförsörjningskontakten ( ) strömförsörjningskontakten i cigarettändaren och ser noga till att det inte uppstår glappkontakt under körningen, vilket kan leda till felaktig funktion. i Tips: Dra ut strömförsörjningskontakten ur cigarettändaren efter körningen eller om fordonet inte används under en längre tid. Annars kan bilbatteriet laddas ur. Stäng i så fall av navigationssystemet med På/Av-knappen. NAVIGATION 27

32 V. Starta navigationsprogrammet i Tips: Om minneskortet innehåller (extra) kartmaterial måste det alltid sitta i apparaten när navigationssystemet används. Även om minneskortet bara tas ut en kort stund under tiden måste en reset göras för att kunna starta om navigationssystemet igen (se sidan 21). Vid vissa navigationssystem sker återställningen automatiskt. 1. Sätt på navigationssystemet. 2. Beroende på utförande startar navigationsprogrammet genast eller efter att man klickat på navigationsknappen på huvudskärmbilden. 3. Rör lätt vid skärmbilden Navigation för inskrivning av resmål och skriv in adressen för ditt resmål. För att starta navigationen bekräftar du din inskrivning genom att klicka på symbolen. Om satellit-mottagningen är tillräckligt bra får du efter en kort stund information om resvägen på bildskärmen, kompletterat med röstanvisningar. Mer detaljerad information om hur navigationsprogrammet används finns i användarmanualen på navigationsskivan. Då handlar det om en PDF-fil som kan läsas och skrivas ut med alla versioner av Acrobat Reader. i Tips: GPS-mottagaren behöver några minuter för att initialiseras vid det första användningstillfället. Även om symbolen för en befintlig GPS-signal visas kan navigationen vara otillförlitlig. Vid alla kommande resor dröjer det c:a sekunder innan en rättvisande GPSsignal finns, förutsatt att det är tillräckligt bra sikt till satelliterna. 28 SVENSKA

33 FAQ Vanliga frågor Var hittar jag mer information om navigationssystemet. Utförlig information om hur navigationen fungerar finns på den eller de CD/DVD-skivor som följer med apparaten. Som en extra hjälp kan du utnyttja de många hjälpfunktioner som kan tas fram genom en tangent (oftast F1-tangenten på din PC) eller genom att välja något av de hjälpalternativ som står till buds. Dessa hjälpfunktioner är tillgängliga när du använder datorn eller apparaten. Vad ska de medföljande CD/DVD-skivorna användas till? Supportskivan innehåller: programmet ActiveSync för överföring och synkronisering av data mellan navigationssystem och PC. andra program (tillvalsalternativ). Den här bruksanvisningen i digital form. Navigationsskivan innehåller: digitala kartor datamaterial för snabb återställning av minneskortets innehåll datamaterial för snabb återställning av minneskortets innehåll och Beroende på modell kan en eller flera CD/DVD-skivor ingå i leveransen. Navigationssystemet reagerar inte längre. Vad ska jag göra? Gör en reset (se sidan 21). Hur justerar jag belysningen? Under Settings. FAQ VANLIGA FRÅGOR 29

34 Kundtjänst Första hjälpen vid fel Fel kan ibland ha banala orsaker, men många gånger är de också mycket komplicerade och kräver en grundlig analys. Grundläggande information i Tips: Om man regelbundet kör Windows program Defragmentering och Scandisk undviker man att fel uppstår samtidigt som man ökar systemets effektivitet. Kontrollera anslutningar och kablar Börja med en noggrann översyn över alla kabelförbindelser. Om indikatorerna inte lyser ska du kontrollera att datorn och all kringutrustning förses med ström. i Tips: Stäng av datorn och kontrollera alla kabelförbindelser. Är datorn ansluten till annan utrustning kontrollerar du också där alla kopplingar till alla kablar. Byt inte ut kablar till olika apparater hur som helst även om de ser likadana ut. Polerna kan ligga olika inuti kablarna. När du är alldeles säker på att inget är fel med strömtillförseln och att alla förbindelser är intakta sätter du på datorn igen. 30 SVENSKA

35 Fel och möjliga orsaker Navigationssystemet reagerar inte längre eller uppför sig konstigt. Gör en reset (se sidan 21). Navigationssystemet uppfattas som en tillfällig gäst av ActiveSync. Se Information på sid. 36. Efter installationen av Active Sync får jag felmeddelanden från ett underhållsprogram. Programmet skapar filen WCESCOMM.LOG som inte kan raderas i en mapp som definieras som temporär av systemet. Om ett annat program försöker göra samma sak kommer det upp ett felmeddelande om detta. GPS-mottagaren kan inte initialiseras eller hittas. Om det trots att systemet installerats korrekt ändå inte märks någon GPS-signal på bildskärmen kan det bero på något av följande saker: Det går inte att få tillräckligt bra satellitmottagning. Avhjälpning: Ändra navigationssystemets position och försäkra dig om att antennen har fri sikt. Det hörs inga röstanvisningar. Kontrollera volyminställningen. KUNDTJÄNST 31

36 Behöver du ytterligare stöd och hjälp? Om du inte blivit hjälpt av innehållet i föregående avsnitt ber vi dig att ta kontakt med oss. Det skulle vara till stor hjälp om du lämnar följande uppgifter: Hur ser din konfiguration ut? Vilken typ av extrautrustning använder du? Vilka meddelanden kommer upp på bildskärmen? Vilken mjukvara användes när felet uppstod? Vilka åtgärder har redan vidtagits för att lösa problemet? Meddela oss ditt kundnummer om du har ett. 32 SVENSKA

37 Bilaga Specialfunktion CleanUp (engelsk text) Med CleanUp-funktionen kan man radera utvalda data utan att behöva använda en PC. i VIKTIGT: Var mycket försiktig med att använda den här funktionen, eftersom data då kan raderas och sedan först måste spelas upp manuellt igen. CleanUp-funktionen aktiveras om man omedelbart efter starttonen efter en softreset snabbt pekar på bokstaven o i GoPal i huvudmenyn. Det finns fem sätt att använda CleanUp-funktionen Remove Installation Only Ta bort den installerade programvaran ur det icke flyktiga minnet (\My Flash Disk\Navigation) Remove MAP Only Ta bort de digitala kartorna ur det icke flyktiga minnet (\My Flash Disk\MapRegions) Remove Preload Only Ta bort de data som krävs för att installera navigationsprogramvaran ur det icke flyktiga minnet (\My Flash Disk\Install). Remove All Ta bort alla data ur det icke flyktiga minnet Exit Gå ut ur CleanUp-funktionen och starta om apparaten (som en reset) BILAGA 33

38 Innan data kan raderas på riktigt måste det bekräftas. Peka då på YES. Skulle de data som ska raderas inte (längre) finnas kvar får du ett meddelande om detta. Exempel Nyinstallation av programvara (liknande leveranstillståndet). Gör så här: 1. Remove Installation Only 2. Exit Apparaten startar om och installerar programvaran på nytt. 34 SVENSKA

39 Synkronisering med PC I. Installera Microsoft ActiveSync För att kunna överföra data mellan din PC och ditt navigationssystem krävs programmet Microsoft ActiveSync. När du köpte apparaten fick du samtidigt en licens för det här programmet på din support-cd.! Varning: När programvaran installeras kan viktiga data skrivas över och förändras. För att komma åt originalfilerna om det uppstår problem efter installationen bör du göra en säkerhetskopia av hårddiskens innehåll innan du börjar. I Windows 2000 eller XP måste du ha administratörsrättigheter för att installera programvaran.! Viktigt: Förbind inte apparaten med datorn ännu. 1. Lägg in supportskivan och vänta tills programmet startar automatiskt. i Observera: Skulle det inte fungera beror det förmodligen på att den så kallade Autorunfunktionen är deaktiverad. För att sätta igång installationen manuellt måste programmet Setup på CD-skivan startas. 2. Välj först ett språk, klicka sedan på Installera ActiveSync och följ anvisningarna på bildskärmen. BILAGA 35

40 II. Koppla till PC 1. Starta navigationssystemet genom att trycka på På/Avknappen. 2. Koppla USB-kabeln till navigationssystemet. 3. Sätt den andra ändan av USB-kabeln i en ledig USB-port på datorn. 4. Hårdvaruinstallationsassistenten upptäcker nu en ny apparat och installerar en passande drivrutin. Det kan ta några minuter. Upprepa försöket om det inte fungerar första gången. 5. Följ anvisningarna på bildskärmen. Programmet upprättar nu ett partnerskap mellan dator och apparat. III. Använda Microsoft ActiveSync När navigationssystemet kopplas till en PC startar ActiveSync automatiskt. Programmet kontrollerar om den ingått ett partnerskap med apparaten. Om så är fallet jämförs de ändringar som gjorts på PC och navigationssystem efter den senaste synkroniseringen med varandra och synkroniseras. I inställningarna till programmet ActiveSync kan du definiera exakt vilka data som ska prioriteras vid synkroniseringen. Hämta programmets hjälp (med F1-tangenten) för att ta reda på vilken inverkan motsvarande inställningar får. Om navigationssystemet inte känns igen som en partner aktiveras en begränsad gäståtkomst automatiskt, med vilken man t ex kan utbyta data. Skulle det hända fast det handlar om ett registrerat partnerskap ska du koppla bort navigationssystemet från datorn, stänga av det och sedan sätta på det igen. Koppla sedan åter navigationssystemet till datorn för att starta om igenkänningsprocessen. Om apparaten fortfarande uppfattas som en gäst upprepar du proceduren och startar också om datorn. i Observera: Se till att navigationssystemet alltid kopplas till datorn genom samma USB-port annars får det ett nytt ID och installeras om av datorn. 36 SVENSKA

41 GPS (Global Positioning System) GPS är ett satellitstött system för positionsbestämning. Med hjälp av 24 satelliter som kretsar kring jorden kan man bestämma en position på marken med en exakthet på några får meter. Satellitsignalerna tas emot genom den inbyggda GPSmottagarens antenn, som då behöver fri sikt till minst fyra av dessa satelliter. i Observera: Om den fria sikten begränsas (t ex i tunnlar, källare, skogen eller i fordon som har vindrutor med solskydd av metall) fungerar inte mottagningen. Den återupptas automatiskt så snart hindret försvunnit och antennen åter har fri sikt mot himlen. Använd den externa GPS-antennen som kan köpas som extrautrustning om så krävs. exakthet begränsas dock vid låga hastigheter (t ex när man går sakta) GPS-mottagaren förbrukar också ström. Det har stor betydelse, särskilt vid batteridrift. För att spara energi ska du inte sätta på apparaten i onödan. Avsluta därför också navigationsprogrammet om du inte behöver använda det eller om det inte går att ta emot satellitsignaler under en längre tid. Vid kortare avbrott på resan kan apparaten också stängas av med På/Av-knappen. Tryck på knappen en gång till för att sätta på den igen. Då återaktiveras GPS-mottagaren om navigationsprogrammet fortfarande är aktivt. Beroende på mottagningsförhållandena kan det dröja några minuter innan positionsbestämningen uppdateras. i Tips: Kom ihåg att apparaten är förinställd så att den inte stängs av automatiskt efter några minuter vid GPS-mottagning med batteridrift. Den här inställningen kan ändras i Inställningsläget. Om GPS-mottagaren är inaktiv under en längre tid (mer än några timmar) måste den orientera sig på nytt. Det kan ta en stund. BILAGA 37

42 Extern GPS-antenn Den extra GPS-antennen (endast modell A) gör satellitmottagningen bättre (t ex i fordon med solskydd av metall på rutorna). 1. Rikta antennen uppåt. 2. Stick in den externa GPS-antennens kontakt i motsvarande uttag (se sidan 13). 38 SVENSKA

43 TMC (Traffic Message Channel) Traffic Message Channel (TMC) är en digital radiodatatjänst som fungerar på liknande sätt som RDS och används för överföring av trafikstörningar till en lämplig mottagare. Trafikinformationen överförs oavbrutet via FM. Eftersom signalen överförs hela tiden är man mindre beroende av de anvisningar som bara sänds ut en gång i halvtimmen. Dessutom kan viktig information, t ex om spökförare (som kör på fel sida av motorvägen) omedelbart skickas ut. Sändningen har planerats för hela Europa och erbjuds redan nu av radiosändare i många länder. TMC-meddelandenas precision kan variera mycket beroende på land. Utvärdering av TMC-meddelanden stöds inte av alla navigationsprogramvaror. Ta reda på om ditt system har det här stödet innan du köper en TMC-mottagare. BILAGA 39

44 Installera en extern TMC-mottagare Gör så här för att ansluta en TMC-mottagare till ditt navigationssystem. 1. Koppla mini USB-kontakten till apparatens mini USB-port (se sid. 12). 2. Anslut kastantennen till TMC-mottagaren och fäst antennen med hjälp av sugkoppen t ex i kanten av vindrutan. (liknande bild) 3. När du fäst TCM-mottagaren på ditt navigationssystem förbinder du den med biladapterkabeln. Nu kan navigationssystemet ta emot trafikinformation och därmed undvika störningar i trafiken. 40 SVENSKA

45 Ytterligare kartmaterial Ditt navigationssystem har redan på fabriken utrustats med en digital karta över ditt land i det interna minnet. Beroende på utförande finns ytterligare digitala kartor på din navigations- CD/DVD. Dessa kan omedelbart överföras till ett minneskort. Vi rekommenderar att man då använder en extern kortläsare (se även sidan 20). Beroende på hur stort kartmaterial CD/DVD-skivan innehåller krävs minneskort med 256 MB, 512 MB, MB eller mera. Övriga minneskort (MMC- eller SD-kort) kan köpas i en specialbutik. Överföring av kartmaterial till minneskort Överföring av ytterligare kartmaterial till ett minneskort ska helst göras genom Explorer på din dator. Så här går det till: 1. Lägg in CD/DVD-skivan med önskat kartmaterial. 2. Öppna Den här datorn och välj CD/DVD-enheten. 3. Kopiera filer med tillägget ".map" ur katalogen för önskad region på CD/DVD-skivan till katalogen "MapRegions"på ditt minneskort. Du kan överföra flera filer med kartor till ditt minneskort. Hur många beror på minneskortets kapacitet. Kontrollera också att det finns tillräckligt med plats på minneskortet. Om du kopierat digitala kartor över flera länder eller grupper av länder till minneskortet måste du välja ut de kartor du vill ha i apparatens navigationsprogram. BILAGA 41

46 Cykelfäste Som ett alternativ kan din navigationssystemet också fästas på en cykel. För det krävs ett speciellt fäste. I följande avsnitt finns en beskrivning av hur monteringen går till. Skruvar Insexnyckell Klämma Fästplatta 1. Använd insexnyckeln för att lossa de två skruvarna som håller ihop klämman och fästplattan. 2. Ta av gummiringen och linda den runt styret. 3. Sätt klämman på cykelstyret genom att föra den över styret underifrån. 4. Sätt tillbaka fästplattan på klämman och skruva fast skruvarna igen. 5. Sätt fästet till din navigationssystemet på plattan tills du hör att det snäpper fast. Se noga till att fästet bara kan sättas på från ett håll. 6. Sätt sedan in datorn i fästet. Se till att den sitter ordentligt. i Observera: Beroende på modell kan ditt navigationssystem även vara utrustat med en annan typ av cykelfäste som ev. ska monteras något annorlunda. 42 SVENSKA

47 Technische specificaties Parameter Strömförsörjning Med nätadapter eller strömförsörjningkabel för fordonets cigarettändare Batteridrift Hörlurar Angivelser Phihong PSC05R-050 Atech ATPI-68HT mignonbatterier (typ AA, helst alkaliska) Hörlurar (3,5 mm) Internt flashminne Typ av kontakt för extern GPSmottagare 256 MB (220 MB kan utnyttjas) MMCX USB-gränssnitt USB 1.1 Afmetingen Vikt Temperatuur 77 mm x 85 mm x 38 mm ca. 116 g (utan förpackning/batterier) In werking +5 C C Niet in werking -0 C C Luchtvochtigheid (niet condenserend) % TECHNISCHE SPECIFICATIES 43

48 Garantivillkor Inköpskvittot gäller som bevis för förstagångsköpet och bör förvaras väl. Det skall uppvisas vid anspråk på garantiförmåner. Dina juridiska rättigheter inskränks inte av dessa garantivillkor. Skulle produkten överlåtas till en annan användare får denne rätten att utnyttja resterande garantitid. Både inköpskvitto och denna förklaring skall lämnas till kommande ägare vid en överlåtelse. Vi garanterar att denna apparat är i funktionsdugligt skick och motsvarar de tekniska beskrivningar som finns i bifogade dokument. Resterande garantitid utgår med inköpsbeviset som förlaga från originaldelar till motsvarande reservdelar. När du lämnar in den här apparaten för att utnyttja garantiförmåner måste du först ta bort samtliga program, data och uttagbara minnen. Produkter som lämnas in utan tillbehör ersätts med produkter utan tillbehör. Garantin gäller inte om problemet orsakats av olycka, katastrof, vandalism, missbruk, felaktig användning, underlåtande att följa säkerhets- och underhållsföreskrifter, förändring som orsakas av mjukvara, virus eller annan utrustning eller av liknande modifikationer som inte godkänts av oss. Denna förklaring om begränsad garanti ersätter alla andra uttryckliga och implicita garantier. Det innefattar garantin på säljbarhet eller lämplighet för ett bestämt ändamål men inskränker sig inte till detta. I vissa länder är det inte tillåtet enligt lag att utesluta implicita garantier. I sådana fall begränsas alla uttryckliga och implicita garantiers giltighet till garantitiden. När den perioden är slut förlorar samtliga garantier sin giltighet. I vissa länder är det inte tillåtet enligt lag att begränsa giltighetstiden för implicita garantier, vilket gör ovan stående inskränkning verkningslös. Vänd dig till oss om du har några frågor angående garantivillkoren. 44 SVENSKA

49 Inskränkning av ansvarsplikt Innehållet i denna bruksanvisning kan på grund av den tekniska utvecklingen komma att ändras utan förvarning. Tillverkare och återförsäljare kan inte ta något ansvar för skador som uppkommit som en följd av felaktigt handlande eller utelämnande av vissa moment som det finns information om i denna bruksanvisning. Vi ansvarar under inga som helst omständigheter för: 1. Fordringar för förluster eller skador som ställs på dig av en tredje person. 2. Förlust av eller skador på dina anteckningar eller data. 3. Ekonomiska följdskador (inklusive förlorade vinster eller besparingar) eller indirekta skador, även i sådana fall där vi informerats om att sådana kan komma att uppstå. I vissa länder är det inte tillåtet enligt lag att utesluta eller begränsa ansvaret för indirekta skador eller följdskador, vilket gör ovanstående inskränkning verkningslös. Mångfaldigande av denna bruksanvisning Det här dokumentet innehåller information som är skyddat enligt lag. Alla rättigheter förbehålles. Det är förbjudet att på mekanisk, elektonisk och all annan väg mångfaldiga detta dokument utan tillverkarens skriftliga godkännande. GARANTIVILLKOR 45

50 Index A Anslutning... 5 Hörlurar...12 Anslutning för hörlurar...12 Å Återställa navigationssystemet (Reset)...21 Åtkomst till minneskort...20 B Batteridrift...16 Batterier... 5 Biladapter...15 Bild bakifrån...12 Bild framifrån...11 Bild uppifrån...13 C CleanUp...33 Copyright...iv Cykelfäste...42 D Datautbyte...20 Defragmentering...30 Driftlägesindikator...11 Driftvillkor... 2 E Elektromagnetisk tolerans... 4 EMC... 4 Extern antennanslutning.. 10, 13 Extern GPS-antenn...38 F FAQ...29 Fästa navigationssetet på en cykel...42 Fel och möjliga orsaker Första Första hjälpen vid fel Första installationen Batteridrift Installera navigationsprogrammet.. 18 Strömförsörjning G Garantivillkor GPS H Höger sida Högtalare Hotline I Inbyggda GPS-antenn Innehållsförteckning...i Inskränkning av ansvarsplikt. 45 K Kabelläggning...6 Kassere batterier...6 Komponenter Bild bakifrån Bild framifrån Bild uppifrån Höger sida Undersida Vänster sida Kortläsare Kundtjänst Fel och möjliga orsaker Första hjälpen vid fel Kvalitet...9 L Leveransomfång SVENSKA

51 M Microsoft ActiveSync...35 Mini-UB-anslutning...12 Minneskort...19 N Navigation...22 Ansluta biladapter...27 Hur man hanterar sugfästet på rätt sätt...25 Montera bilfäste...24 Montera navigationssystemet...26 Riktining av antennen...23 Starta navigationsprogrammet..28 O Omgivningstemperatur... 3 P På / Av knapp...13 R Reparation... 3 Reset...21 Reset-öppning...13 Riktning av antennen...23 S Säkerhetsanvisningar... 1 Batterier... 5 Driftvillkor... 2 Kabelläggining... 6 Navigation...22 Omgivningstemperatur... 3 Reparation... 3 Skötsel av bildskärm... 7 Strömförsörjning...5 Strömförsörjning med batterier...5 Underhåll...7 Säkerhetskopiering av data...2 Scandisk SD/MMC-insticks-plats Service...9 Hotline Skötsel av bildskärm...7 Specialfunktion CleanUp Strömadapter...15, 40 Strömförsörjning...5 Synkronisering med PC Koppla till PC T Technische specificaties TMC Installera en extern TMCmottagare Touch Screen Transport...8 U Underhåll...7 Undersida V Vanliga frågor Vänster sida Varumärken... iv Y Ytterligare kartmaterial Överföring till minneskort INDEX 47

52 48 SVENSKA
