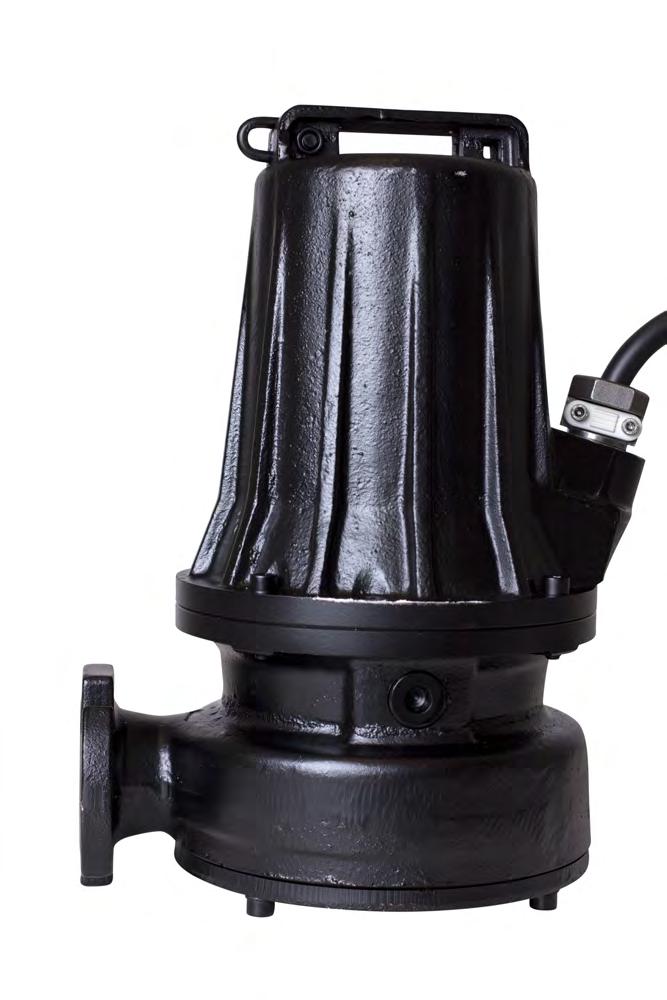

HYFLOW TITAN TUGGERPUMP

Transkript

1 INSTALLATION OCH DRIFT HYFLOW TITAN TUGGERPUMP Manual installation och drift ScandiaPUMPS 2015 Med reservation för tryckfel ScandiaPUMPS Kabelgatan KUNGSBACKA w: t: +46(0) e: info@scandiapumps.com

2 Förord Handboken måste kompletteras med bestämmelser från gällande lagstiftning om förebyggande av olyckor och miljöskydd. Handboken måste förvaras i närheten av maskinen. Förutom att följa instruktionerna i handboken och de lokala bestämmelserna, måste också god yrkessed iakttas. Produktgarantin blir ogiltig och Scandia Pumps frånsäger sig allt ansvar om installationshandboken inte följs. Installatören måste se till att alla användare och reparatörer också följer instruktionerna i bruksanvisningen. Innehållsförteckning 1. Allmänt 2. Säkerhet 3. Transport 4. Beskrivning 5. Installation 6. Ritningar 7. Första uppstart 8. Fel, orsaker och åtgärder 9. Certifiering 10. Installationsinformation 11. Underhåll och service 12. Garanti och produktregistrering

3 1. Allmänt Installation och igångsättning får endast utföras av fackman. Användningsområden För hantering av avloppsvatten där självfall saknas. Avloppsvatten är det vattnet som spolas ner i ett WC d.v.s. urin, fekalier toalettpapper. Kasta inte bindor, tamponger, trasor, pappershanddukar eller liknande i avloppet. Toalettpapper skall vara av en kvalitet som lätt löses upp i vatten. Lämna farliga ämnen till en miljöstation eller återvinningscentral Lacknafta, målarfärg, nagellack och aceton är exempel på produkter som innehåller starka kemikalier. Varken starka kemikalier eller olja får spolas ned i avloppet! Häll inte ut fett i avloppet Matolja, smör och annat fett skall inte spolas ned i avloppet. Se exempelvis Göteborgs Va-verks information eller något annat kommunalt reningsverks krav på vad som får kastas ner i en WC och som betecknas avloppsvatten. Tekniska data Denna pump får ej användas för pumpning av brännbara eller explosiva vätskor! * * TITAN HYFLOW TYP. PT303

4 2. Säkerhet Denna monterings- och skötselanvisning innehåller instruktioner och viktig information som ovillkorligen skall efterföljas vid installation och drift av pumpstationen. De måste därför läsas av både installatör och driftspersonal innan installation och första uppstarten. Både de allmänna säkerhetsföreskrifterna i det här avsnittet och de mer specifika säkerhetsföreskrifterna i de följande avsnitten skall efterföljas. Symboler som används i denna monterings- och skötselanvisning En farlig situation som, om den inte undviks, leder till dödsfall eller allvarliga personskador. Elektriska faror indikeras med denna specifik symbol: Varning! Ovanstående symbol används för att ange att skada kan uppstå på pump/anläggning och dess funktion om tillämpliga säkerhetsinstruktioner inte efterföljs. 2.1 Personalutbildning Personal som installerar pump och tillhörande tillbehör måste inneha vederbörlig utbildning och kompetens för denna typ av arbete. 2.2 Risker som kan uppkomma om säkerhetsföreskrifterna inte följs. Underlåtenhet att uppfylla säkerhetsföreskrifterna kan leda till personskador eller skada på pump eller anläggning. Om säkerhetsföreskrifter ej följs kan detta medföra att reklamationer och garantikrav ej godkänns. Underlåtenhet att uppfylla dessa säkerhetsföreskrifter kan särskilt öka riskerna för: Fel på viktiga pump- och anläggningsfunktioner. Personfara genom elektrisk och mekanisk inverkan. 2.3 Säkerhetsföreskrifter för driftspersonal Gällande föreskrifter för att förhindra olycka måste iakttagas. Skada orsakad av elektricitet måste undvikas. Bestämmelser från den lokala elleverantören samt föreskrifter skall beaktas. 2.4 Säkerhetsinformation gällande montering, inspektion och service

5 Driftspersonal måste säkerställa att all inspektion och att allt monteringsarbete utförs av auktoriserad och kvalificerad personal som tagit del av föreskrifterna i denna anvisning. Arbete med pump eller anläggning får endast utföras när denna är avstängd och stillastående. Det är entreprenörens ansvar att se till att de som arbetar har alla nödvändiga skyddskläder och utrustning. 2.5 Egenmäktig modifiering och tillverkning av reservdelar Alla ändringar av den utrustning, maskiner och system måste tidigare diskuterats och godkänts av ScandiaPumps. Original reservdelar och tillbehör som godkänts av tillverkaren är en integrerad del av säkerheten av utrustning och maskiner. Användning av eftermarknads delar eller tillbehör kan skada säkerheten för utrustningen och maskiner och göra garantin ogiltig. 2.6 Otillåtna driftsätt Driftsäkerheten av levererad pump garanteras endast om styrskåpet används enligt instruktioner i denna anvisning. De i produktkatalogen angivna gränsvärdena får under inga omständigheter överskridas. 3. Transport och lagring Pumpen får aldrig lyftas med hjälp av kabeln! Ett handtag finns monterat på pumpen för att underlätta vid transport. Vid behov kan pumpen hängas/hissas med hjälp av en lyftkätting eller ett rep, som fäste i handtaget. 4. Beskrivning Handbo PTkek är vår skärande mååstpump till enstaka villor, fritidshus eller grupper av fastigheter. Kombinationen av en härdad skärmanordning i rostfritt material och en skärande kniv gör att pumpen får en pålitlig lösning för hantering av avloppsvatten i de flesta situation. 5. Installation Idrifttagning Innan pumpen tas i bruk skall pumpen/pumpstationen granskas och dess funktioner kontrolleras med särskild tonvikt på: Oskadad kabel och ev. stickproppar? Uppfyller de elektriska kopplingarna gällande förordningar? Är motorns överströmsskydd korrekt inställt? I de fall pumpar används i simbassänger, trädgårdsdammar och skyddade utrymmen tillhörande dessa, gäller i många länder speciella föreskrifter som måste följas, t.ex. Europa Standard del 2 i skyddsklass III (low voltage protection). OBS! Kabeldimension och spänningsfall måste kontrolleras mot gällande förordningar.

6 Pumpen skall säkras upp med en tillräckligt dimensionerad trög säkring anpassad för pumpens märkström. Elektrisk anslutning skall utföras av behörig elinstallatör enligt lokala bestämmelser. Innan du påbörjar arbetet ser du till att nätkabeln är urkopplad. Varning! En felaktig anslutning kan skada pumpen. Varning! Tänk på att miljön är fuktig i stationen. Vid anslutningsarbete därinne är det viktigt att välja och använda lämpliga elektriska skyddsåtgärder. Det bildas kondens i stationen och även i kopplingsdosorna. Använd inte kopplingsplintar de kan lätt ge upphov till kortslutning. Fäst motorkabeln i krokarna och placera den i en stor kurvböj. Om kabeln är för lång finns en risk att den kan dras in i pumpen. Korta av kabeln till lämplig längd. OBS! Pumpbrunn får inte innehålla fiber/stenar/grus som hindrar pumphjulens operation!

7 6. Ritningar

8 POS. 1 Övre lagret 2 O-ring 3 Motor axel 4 Rotor 5 Stator 6 Pumphus 7 Nedre lagret 8 Lagerhållare 9 Fixering mutter för kullager 10 O-ring 11 Skruv UNI Seeger UNI Övre plantätning 14 Mässing plug DIN Kopparbricka 16 Pumpkropp 17 AVP ring 18 Seeger UNI Skruv UNI Roterande del, Grinder/kvarn 21 Fast del, Grinder/kvarn 22 Cylindriskt stift UNI Skruv UNI Axel nyckel UNI 6604-A 25 Skruv UNI Nedre plantätning 27 Skruv UNI O-ring 29 Stängningslocket 30 Impeller 31 Konduktivitet tätnings sensor 32 O-ring 33 O-ring 34 Vit plint 35 Blå plint 36 Skruv UNI Kabelgenomföring 38 Kabelgenomförings bricka 39 Kabelgenomföring 40 Skruv UNI Bricka för kabelgenomföring 42 Kabel H07RN8F 43 Sexkantig huvud mutter UNI Kätting ring 45 Platta Beskrivning

9 7. Första starten Varning! Låt aldrig pumpen gå torr, inte ens för en kort stund. Vid första start kontrollera att avstängningsventilen är öppet. OBS! Anläggningsdata måste nu sparas och arkiveras för framtida service- och underhållsarbeten. Det medföljer 1st Data skylt med varje pump fäst gärna denna vid kontrollpanelen eller på sista sidan av boken. Kontroll av rotationsriktning För trefas pumpar måste rotationsriktningen kontrolleras i samband med den första driftsättningen och vid varje flyttning till ny installation. Fel rotationsriktning innebär kraftigt försämrad pumpeffekt och kan dessutom skada pumpen. För att kontrollera rotationsriktningen, lyft pumpen så att den hänger i sin kätting och starta under ett ögonblick. Rotationsriktningen är korrekt om: Pumphjulet roterar medurs, pumpen skall göra ett ryckande moturs. Pumpaggregatet gör ett ryck i den riktning som visas nedan. I samband med kontroll av rotationsriktningen ska pumpen vara säkrad så att inga personskador kan uppstå vid start trycket. Håll händerna borta från pumpens in- och utlopp. Om flera pumpar är anslutna till samma styrsystem måste varje pumps rotationsriktning kontrolleras separat. Växling av rotationsriktning För dränkbara pumpar som inte är försedda med rund CEE-stickpropp med fasväxlare får endast behörig installatör växla motorns rotationsriktning. För att växla motorns rotationsriktning måste två av matningskabelns fasledare byta plats i styrskåpet. 8. Fel, orsaker och åtgärder Följ dessa riktlinjer vid felsökning på pumpen. -Koppla bort strömförsörjningen. -Se till att ingen finns nära pumpen när strömtillförseln återansluts. -Använd följande vid felsökning av elektrisk utrustning: -Universalinstrument -Testlampa (kontinuitetstestning) -Kopplingsschema

10 Koppla alltid bort strömmen och lås före service för att förhindra oväntad start. Underlåtenhet att göra det kan leda till allvarlig skada eller dödsfall. OBS!: Återställ INTE motorskyddet upprepade gånger om det har löst ut. Det kan leda till skador på utrustningen. Pumpen startar inte Orsak Luftlås i tryckledningen. Pumpen startar inte automatiskt, men kan startas manuellt. Installationen tar inte emot någon spänning. Pumphjulet har fastnat. Pumpen stoppar inte när en nivågivare används Åtgärd 1. Stäng av pumpen. 2. Släpper ut luft genom att lossa en av ventilerna. Kontrollera följande: -Nivågivare/ESPS eller VDS nivåsensor fungerar. Rengör eller byt vid behov. -Alla anslutningar är oskadade. -Relä- och kontaktorspolar är oskadade. -Omkopplaren (Man/Auto) får kontakt i båda lägena. Kontrollera styrkretsen och funktionerna. Kontrollera följande: -Huvudströmbrytaren är tillslagen. -Det finns manöverspänning till startutrustningen. -Säkringarna är hela. -Det finns spänning i alla faserna i matarledningen. -Alla säkringar har spänning och de sitter ordenligt fast i säkringshållarna. -Att överlastskyddet inte är utlöst. -Motorkabeln inte är skadad. Rengör: -Pumphjulet -Pumpgropen för att förhindra att pumphjulet fastna igen. Pumpen kan inte tömma pumpgropen till stoppnivån. Det finns ett funktionsfel i den nivåreglerings utrustningen. Stoppnivån har monterats för låg. Kontrollera att: -Det inte finns några läckage från rörsystem och/eller tryckanslutningen. -Pumphjulet inte är igensatt. -Backventilen fungerar korrekt. -Pumpen har tillräcklig kapacitet. Om du behöver information: Kontakta närmaste PUMPTEK serviceverkstad. -Rengör nivågivare. -Kontrollera nivågivares funktion. -Kontrollera kontaktorn och styrkretsen. -Byt alla defekta komponenter. Justera stoppnivån.

11 Pumpen går men motorskyddet löser ut Orsak Motorskyddet är satt för lågt. Pumphjulet är igensatt. Pumpmotorn får inte full spänning på alla tre faserna. Fasströmmarna varierar, eller är för höga. Isolerings motstånd mellan faserna och jord i statorn är defekt. Det finns ett funktionsfel i överlastskyddet. Pumpen levererar för lite eller inget vatten Åtgärd Ställ in motorskyddet enligt märkskylten på pumpmotorn eller separat dataskyllt. -Rengör pumphjulet. -Rensa ur pumpgropen. -Kontrollera att pumphjulet är korrekt justerat. -Kontrollera säkringarna. Byt säkringar som har löst ut. -Om säkringarna är felfria, kontakta en behörig elektriker. Kontakta närmaste PUMPTEK serviceverkstad. 1. Använd en isolationsmätare. Kontrollera med en 1000 VDC megtester att isolerings motstånd mellan faserna och mellan varje fas och jord är > 5 megaohm. 2. Om isoleringen understiger 5 megaohm: Kontakta närmaste PUMPTEK serviceverkstad. Byt överlastskyddet. Luftlås i tryckledningen. Pumphjulet roterar i fel riktning. En eller fler ventiler står i fel läge. Pumphjulet är igensatt. Tryckspillvattenledningen är igensatt. Vätskenivån är för låg. 1. Stäng av pumpen. 2. Släpper ut luft genom att lossa en av ventilerna. -Om det är en 3-faspump, skifta två faser. -Återställ ventilerna som står i fel läge. -Byt ventilerna vid behov. -Kontrollera att alla ventilerna är korrekt monterade. -Kontrollera att alla ventiler öppnar korrekt. -Rengör pumphjulet. -Rensa ur pumpgropen. -Kontrollera att pumphjulet är korrekt justerat. Rensa ur rör för att säkerställa fritt flöde. -Kontrollera att nivågivaren ä korrekt inställd. -Beroende på typ av installation, komplettera med en anordning för att primer pumpen, såsom en fotpump.

12 9. Certifiering DRENO POMPE S.r.l. EC Declaration of conformity EC Declaration of conformity We, DRENO POMPE SRL, via Umbria, 15, MONSELICE (PD) - ITALY declare under our full responsibility, that the following products: GM-T 32/2/110 C (HYFLOW PT303) GRIX M-T which the present declaration refers to, are corresponding to the following directives of the European Union, in terms of safety and health: Machinery Directive 2006/42/CE and following amendments. Low Tension Directive 2006/95/CE and following amendments. Electromagnetic Compatibility Directive 2004/108/CE and Following amendments. And: rule CEI EN ed. 07/2008 rule CEI EN ed. 03/2005 rule ISO 9906 ed rule EN ed rule EN ed rule EN ed. 04/2007 rule EN ed. 09/2009 DATE SIGNATURE 02/07/2012

13 11. Underhåll och service Scandia Pumps är ett serviceföretag i världsklass från installation och drift till underhåll, reparation, optimering och eventuellt utbyte byggt på långvariga kundrelationer och kundnöjdhet. Om du vill göra en felanmälan ska du omedelbart kontakta installatören som i sin tur kontaktar ScandiaPumps. Utför inte några åtgärder på produkten före besiktning har utförts av personal från ScandiaPumps eller av någon auktoriserad servicepartner. Auktoriserade servicepartners Ort Namn Telnr Borlänge Pumptech i Dalarna Borås Claessons El-Mekano Eksjö Elektroservice Stig Eskilsson Eskilstuna El-Lindningar Falun Åkerströms Elmotorer Flen Flens Elektrolindningar Gislaved PN Industriteknik Göteborg Aröds Mekaniska Verkstad Helsingborg Mekano Kalmar Elektroverkstaden Kent Andersson Katrineholm Lindar-Anders Kristianstad Kristianstads Elektrotekniska Köping Rörick Elektriska Verkstad Landskrona Anderson Elmek Linköping LEMO Pumpservice Ljungby Elektromekaniska LJ Luleå Pumpservice RL Malmö Ahlström & Persson Nybro Nybro Elektro-Verkstad Osby Jan Nilssons Pumpservice Skarpnäck Herman Pump Skellefteå Meva Sollentuna Allpumpservice Stora Höga JTB vatten och avlopp Strängnäs El & Driftteknik Söderhamn Elektrolindningar Södertälje Bejo Elektromekaniska Sölvesborg Sölvesborgs El Mekaniska Tranemo TEMAB Uddevalla H Bostrom El & Pumpservice Ystad Elmotorservice Syd Örebrö Örebrö Lindarverkstad
