Vid Storgatan i Linköping Murar sydost om S:t Larskyrkan. Rapport 2017:45 Arkeologisk undersökning i form av en schaktningsövervakning

Transkript

1 Vid Storgatan i Linköping Murar sydost om S:t Larskyrkan Rapport 2017:45 Arkeologisk undersökning i form av en schaktningsövervakning Östergötland, Linköpings kommun, Linköpings socken, fastighet Innerstaden 1:25 och Storgatan fornlämning Linköping 153 Magnus Stibéus

2

3 Vid Storgatan i Linköping Murar sydost om S:t Larskyrkan Rapport 2017:45 Arkeologisk undersökning i form av en schaktningsövervakning Östergötland, Linköpings kommun, Linköpings socken, fastighet Innerstaden 1:25 och Storgatan, fornlämning Linköping 153 Dnr Magnus Stibéus

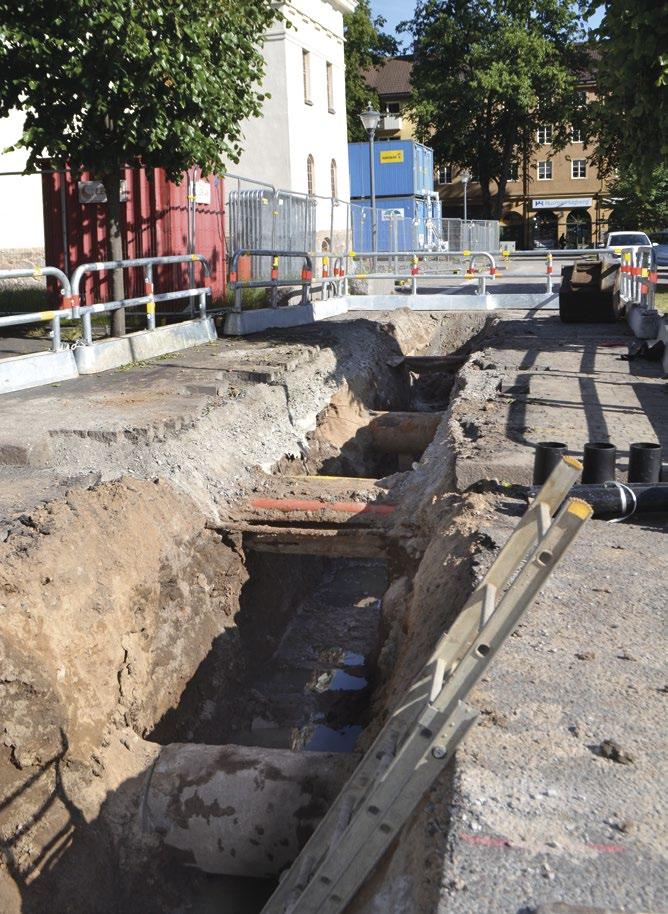

4 Arkeologerna Statens historiska museer Våra kontor Linköping Lund Mölndal Stockholm Uppsala Kontakt Arkeologerna Statens historiska museer Rapport 2017:45 Upphovsrätt, där inget annat anges, enligt Creative Commons licens CC BY. Villkor på Bildredigering: Henrik Pihl Layout: Henrik Pihl Omslag framsida: Schaktet mot norr. Foto: Arkeologerna. Tryck/utskrift: Arkitektkopia AB, 2017

5 Innehåll Sammanfattning 5 Kort historik 5 Syfte och frågeställningar 7 Arbets- och metodbeskrivningar 8 Resultat 8 Resultatsammanfattning 10 Referenser 14 Administrativa uppgifter 14 Äldre stenålder Yngre stenålder Yngre bronsålder Äldre bronsålder Nyare tid Efterreformatorisk tid Medeltid Vikingatid Yngre järnålder Äldre järnålder STENÅLDER BRONSÅLDER JÄRNÅLDER HISTORISK TID år

6 4 Vid Storgatan i Linköping Murar sydost om S:t Larskyrkan Figur 1. Läget för undersökningen markerat på utsnitt ur Terrängkartan, blad 570 Linköping. Skala 1:

7 Vid Storgatan i Linköping Murar sydost om S:t Larskyrkan 5 Sammanfattning Arkeologerna, Statens historiska museer i Linköping genomförde under juni 2016 en arkeologisk undersökning i form av en schaktningsövervakning inom Storgatan och söder om S:t Larskyrkan i Linköping. Länsstyrelsen i Östergötlands län hade genom direktval inbjudit Arkeologerna i Linköping att inkomma med förslag till undersökningsplan och kostnadsberäkning för arkeologisk förundersökning i form av schaktningsövervakning enligt 2 kap. 12 KML. Tekniska verken i Linköping AB planerade att genomföra VA-ledningsarbeten i Storgatan och fastigheten Innerstaden 1:25, inom fornlämning 153:1. Sträckan var beräknad till ca 12 meter med ett djup på ca 2 meter och en schaktbredd på 1,5 meter. Tekniska verken AB i Linköping har bekostat den arkeologiska undersökningen i form av schaktningsövervakning, vilken genomfördes efter beslut fattat av Länsstyrelsen i Östergötland (dnr ). Vid undersökningen kunde det konstateras att större delen av området var urschaktat i samband med tidigare ledningsdragningar. Två äldre mursträckningar påträffades emellertid i schaktets mellersta del, vid kyrkogårdens södra kant. Den ena muren hade en nord-sydlig orientering, medan den andra hade en öst-västlig riktning. Murarna tolkades som rester efter husgrunder eller kyrkogårdsmuren. Det företogs inga ytterligare antikvariska insatser i anslutning till arbetsprojektet. Framtida exploateringar i närområdet bedöms kunna beröra äldre lämningar. Kort historik Vid tidigare arkeologiska undersökningar kring S:t Larskyrkan har det påträffats gravar från medeltiden och framåt, samt bebyggelse och gator från talen. I norr har det påträffats en grav som låg ca 10 meter från det nu aktuella schaktets norra kant och åt nordost har gravar konstaterats ca meter från samma schaktkant. Det har också dokumenterats stenläggning från gata (Storgatan) och en avfallsgrop strax öster om det i frågavarande schaktet (Karlsson 2013, Zachrisson 2007). Enligt 1651 års karta över Linköping berör norra delen av schaktet kyrkogårdsmark, medan södra hälften har en utbredning inom gatumark (LMS D64-1:3). På kartan från 1696 har två tomter (190 och 191) lagts ut inom den del som 45 år tidigare var kyrkogård (Linköpings stiftbiblioteks samlingar). Enligt kartan från år 1757 har de bägge tomterna uppgått i en tomt (59). Samma karta visar att kyrkogårdsmuren då hade en utbredning ett stycke in på tomtens västra del (LMS D64-1:22).

8 6 Vid Storgatan i Linköping Murar sydost om S:t Larskyrkan E E N N Stångån Linköping Undersökningsområde Domkyrkan Stora torget S:t Lars kyrka Drottningtorget Trädgårdstorget Tannefors N Tinnerbäcksbadet N E Belvederen Folkungavallen E Hejdegården Sjuhkhus Berga Hage Ramshäll Figur 2. Undersökningsområdet markerat på ett utsnitt ur digitala Fastighetskartan. Skala 1:

9 Vid Storgatan i Linköping Murar sydost om S:t Larskyrkan 7 Gravar Hus? Gravar Gravar Gata Mur? Avfallsgrop Gata Figur 3. Det aktuella schaktet och resultat från tidigare utgrävningar i närområdet (samkopiering med karta från Karlsson 2010:41, 48, 55, 98 och 193). Skala 1:500. Syfte och frågeställningar Enligt Länsstyrelsens förfrågan ( ) var syftet med den arkeologiska undersökningen i form av schaktningsövervakning att i första hand tillse att fornlämning berördes i så liten omfattning som möjligt. De fornlämningar som eventuellt framkom vid schaktningen skulle dokumenteras avseende karaktär och omfattning, samt om möjligt dateras. Om det framkom lämningar eller kulturlager av större omfattning eller komplexitet än förväntat skulle borttagandet inte ske utan en förnyad tillståndsprövning enligt 2 kap 12 KML.

10 8 Vid Storgatan i Linköping Murar sydost om S:t Larskyrkan Några konkreta frågeställningar formulerades enligt följande: Finns det begravningar inom det aktuella området? Finns det spår av kyrkogårdens begränsning mot söder? Finns det spår av bebyggelse eller andra verksamheter inom området, som kunde kopplas till de tomter som finns markerade här på kartorna från och 1700-talen? Finns det rester av tidigare gatubeläggning? Arbets- och metodbeskrivningar Det planerade arbetsföretaget innebar schaktningar (O201) utmed en ca 17 meter lång sträcka. Schaktningarna löpte drygt 8 meter tvärs över Storgatan och dess trottoar, varefter schaktet berörde fastigheten Innerstaden 1:25 (kyrkotomten). Samtliga ytor var asfalterade. Södra delen av schaktet var ca 2,5 5 meter stort medan resterande del var ca 1,5 meter brett. Schaktets djup uppgick till ca 2 meter. Förundersökningen genomfördes som en schaktningsövervakning med en arkeolog som var med och övervakade grävningsarbetet. Inmätning av schakt och kulturlager (RTK gps) har gjorts i SHMM, Arkeologernas, digitala dokumentationssystem Intrasis. De stratigrafiska enheterna har beskrivits enligt de riktlinjer som angivits i Arkeologernas manual för stratigrafisk dokumentation. Inmätning har skett i SWEREF99 TM. Fotodokumentation har gjorts med digital kamera. Insamlat material har bearbetats och lagrats i Intrasis. Handgrävning av kulturlager har gjorts i anslutning till påträffade äldre lämningar. Resultat Schaktningarna inleddes vid Storgatans södra sida. Här fanns flera öst västligt orienterade nedgrävningar för ledningar (S345 och S349). Nedgrävningarna var omfattande och schaktningarna gjordes ner till ca 2 meter under dagens markyta. I samband med de tidigare ledningsgrävningarna hade man återfyllt med grus och sand. En öst västligt orienterad mur (S300) påträffades drygt 8 meter norr om schaktkanten. Muren kunde rensas fram utmed schaktets bredd (1,3 meter) och hade en bredd av ca 0,7 meter. Stenmaterialet varierade, från ca 0,2 0,2 meter stora stenar till ca 0,5 0,5 meter. Det fanns kalkbruk i anslutning till stenarna, vilka delvis var nedgrävda i den sterila sanden. Ett skift med stenar kunde konstateras. Murens överyta låg på ca 43,5 m ö h, vilket motsvarade ca 1 meter under dagens marknivå. Ytterligare en mur påträffades knappt en meter norrut i schaktet. Den nord sydligt orienterade muren (S330) kunde rensas fram utmed schaktets västra sida. Den framrensade mursträckningen var

11 Vid Storgatan i Linköping Murar sydost om S:t Larskyrkan 9 N E E N N E Figur 4. Plan över det grävda schaktet med inmätta murar (S300 och S330) och sentida ledningsdragningar (S345, S349, S353 och S357). Skala 1:100. ca 1,2 meter. Stenmaterialet varierade även i denna mur, med storlekar från ca 0,2 meter upp till ca 0,6 meter. Stenar kunde konstateras i två skift, men däremot saknades kalkbruk mellan stenarna. Murens överyta låg på ca +44 m ö h. Även schaktets norra del, en sträcka på ca 6 meter, hade vid tidigare tillfällen schaktats ur i samband med ledningsdragningar (S353 och S357).

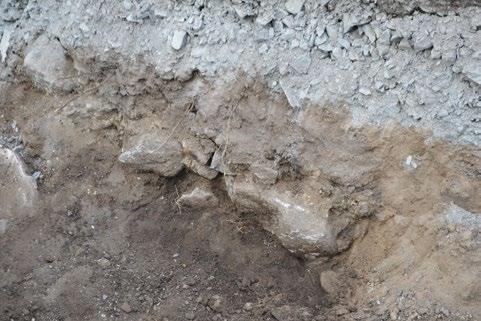

12 10 Vid Storgatan i Linköping Murar sydost om S:t Larskyrkan Figur 6. Mur S300. Foto: Arkeologerna. Figur 5. Schaktet mot norr. Foto: Arkeologerna. Figur 7. Mur 330 mot väster. Foto: Arkeologerna. Resultatsammanfattning Inledningsvis formulerades ett antal frågor om eventuell förekomst av gravar, kyrkogårdsbegränsning, bebyggelse och gatubeläggning. Frågorna formulerades mot bakgrund av tidigare undersökningar i området. Frånvaron av gravar inom schaktets norra del hänger troligen till viss del samman med att området genomgrävts tidigare. Det är emellertid fullt möjligt att kyrkogården inte varit fullt utnyttjad längst i söder inom de delar som under 1600-talets andra hälft tas i anspråk för tomtmark. På kartan från år 1651 sammanfaller de bägge påträffade murarna delvis med kyrkogårdens sydliga begränsning, vilket gör att man kan fundera kring om någon av murarna tillhört en kyrkogårdsmur (förslagsvis S300, även om den ligger något förskjutet i förhållande till den rektifierade kartan). Enligt kartan från år 1691 hamnar bägge murarna inom tomtmark. Muren S330, som hade en nord sydlig utbredning, skulle kunna vara en rest av en byggnad. Även kartan från 1757 ger en indikation om detta. Enligt rektifieringen blir det en något sydlig förskjutning av muren S300 i förhållande till tomtgränsen (jfr kartan från 1651). Det påträffades inga rester av äldre gatubeläggningar, vilket sammanhängde med att hela Storgatan var urschaktad i samband med de tidigare ledningsdragningarna.

13 Vid Storgatan i Linköping Murar sydost om S:t Larskyrkan Figur 8. Undersökningsområdet markerat på ett utsnitt av kartan från år 1651 över Linköping (LMS D64-1:3). Skala 1:400. Den arkeologiska undersökningen i form av en schaktningsövervakning inom fornlämning Linköping 153 är genomförd och fornlämningen är delundersökt. Markarbetet har kunnat fortgå och slutföras inom det undersökta området.

14 12 Vid Storgatan i Linköping Murar sydost om S:t Larskyrkan Figur 9. Undersökningsområdet markerat på ett utsnitt av kartan från år 1696 över Linköping (Linköpings stiftsbiblioteks samlingar).

15 Vid Storgatan i Linköping Murar sydost om S:t Larskyrkan Figur 10. Undersökningsområdet markerat på ett utsnitt av kartan från år 1757 över Linköping (LMS D64-1:22).

16 14 Vid Storgatan i Linköping Murar sydost om S:t Larskyrkan Referenser Litteratur Karlsson, E Gravar, gator och gårdar: arkeologi runt S:t Larskyrkan: RAÄ 153 och 268: S:t Larsparken, S:t Larsgatan, Storgatan, Repslagaregatan och Ågatan, Linköpings stad och kommun, Östergötlands län: arkeologiska förundersökningar. Linköping: Avdelningen för arkeologi och byggnadsvård, Östergötlands museum. Zachrisson, S Sankt Lars i Linköping: en tusenårig historia. Linköping: Östergötlands länsmuseum. Kartor Lantmäteriet. LSA. Stadsplanekarta Linköpings stad. Östergötlands län. Aktbeteckning D64-1:3. Lantmäteriet. LSA. Mätning Linköpings stad. Östergötlands län. Aktbeteckning D64-1:22. Linköpings stiftsbiblioteks samlingar. Linköpings stad Geometrisk grundritning. Anders Nilsson. Fotolitografiskt nytryck. Administrativa uppgifter SHMM:s dnr: Länsstyrelsens dnr: SHMM:s projektnr: A Intrasisprojekt: SHMM A2016:109. Undersökningstid: Projektgrupp: Magnus Stibéus, Hanna Menander och Johan Stenvall. Underkonsulter: -. Exploateringsyta: 32 m 2. Undersökt yta: 32 m 2. Läge: Fastighetskartan 64FDS Linköping.. Koordinatsystem: Sweref 99 TM. Koordinater för undersökningsytans sydvästra hörn: x y Höjdsystem: Rikets, RH 00. Dokumentationshandlingar som förvaras i Antikvarisk-topografiska arkivet (ATA), RAÄ, Stockholm: 5 foton med Unr 5385_1-5, Dokumentationshandlingarna lagras tillsammans med Intrasisdatabasen. Fynd: -.

17

18

19

20 Vid Storgatan i Linköping murar sydost om S:t Larskyrkan Arkeologerna, Statens historiska museer i Linköping genomförde under juni 2016 en arkeologisk undersökning i form av en schaktningsövervakning inom Storgatan och söder om S:t Larskyrkan i Linköping. Vid undersökningen kunde det konstateras att större delen av området var urschaktat i samband med tidigare ledningsdragningar. Två äldre mursträckningar påträffades emellertid i schaktets mellersta del, vid kyrkogårdens södra kant. Den ena muren hade en nord sydlig orientering, medan den andra hade en öst västlig riktning. Murarna tolkades som rester efter husgrunder eller kyrkogårdsmuren.
