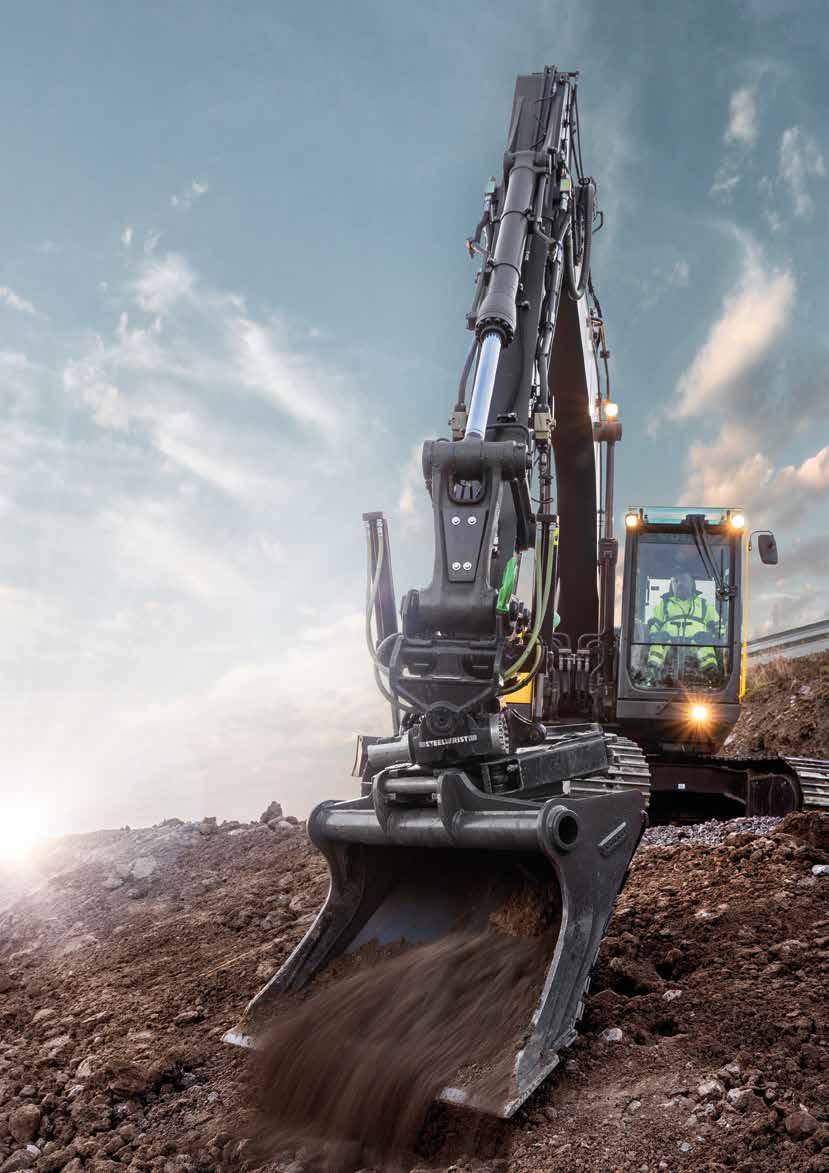

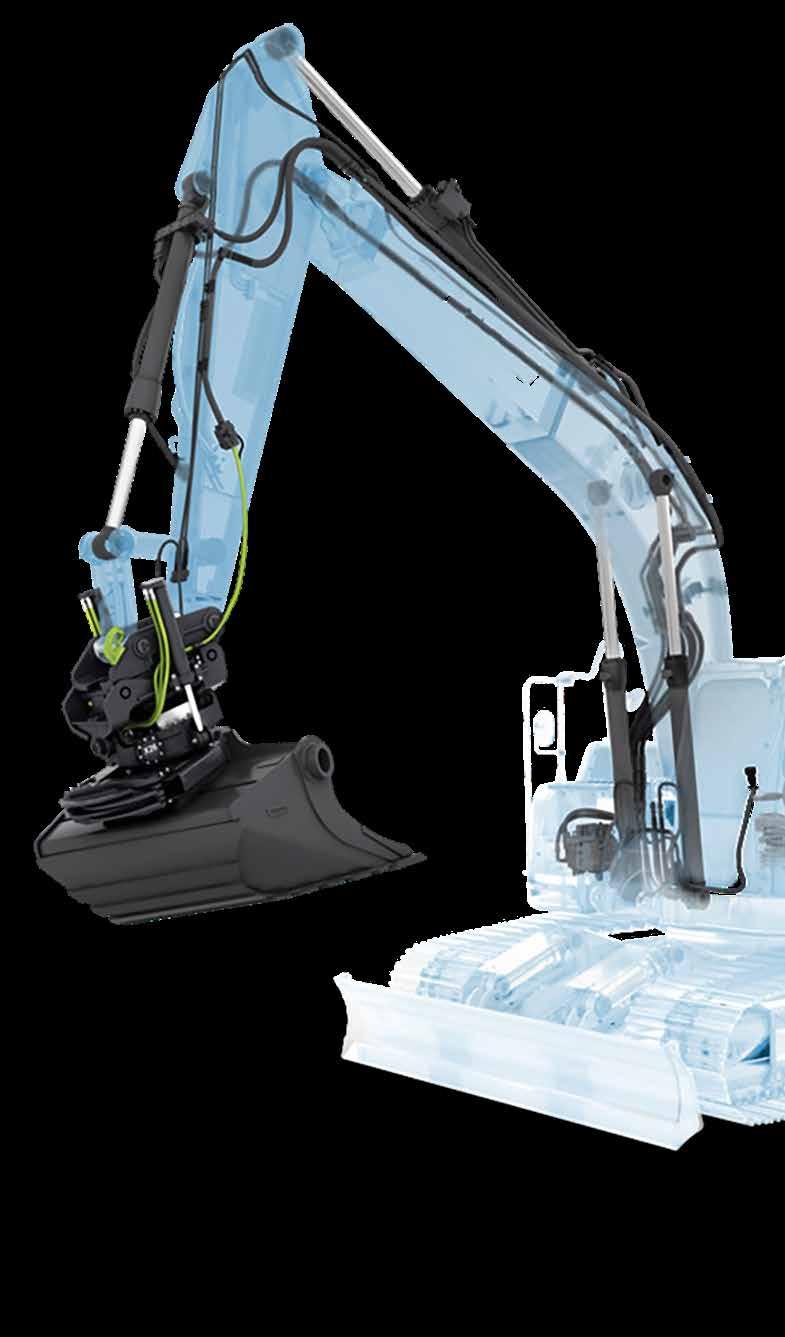

2 En produktportfölj för verklig grävmaskinseffektivitet! Tiltrotatorer och Automation Kärnan i Steelwrist produktportfölj utgörs av snabbfästen, powertilt och tiltrotatorer som tillsammans med styrsystemet är grunden till en högre effektivitet. Redskap Ett jobb behöver ett redskap och ett redskap behöver en maskin. Det är utgångspunkten när vi tänker på hur vi ska öka din grävmaskins effektivitet. Oavsett om du behöver ett säkert och robust snabbfäste, en powertilt eller en tiltrotator, har vi lösningen som du behöver. Vi använder vår patenterade Front Pin Lock teknologi som standard, vilket gör att våra produkter uppfyller de högsta säkerhetskraven på alla marknader. Vår OQ-teknologi gör snabbfästen och tiltrotatorer till automatiska snabbkopplingssytem som samtidigt ansluter både hydraulik och elektronik. Inget behov att lämna hytten för något redskapsbyte. Steelwrist redskapsutbud består av planerskopor, grävskopor, kabelskopor och VA-skopor, dessutom tjälrivare, pallgaffelställ, asfaltskärare och planerbalkar. Vårt utbud av hydrauldrivna redskap består av sorteringsskopor, markvibratorer, multi- eller timmergripar så väl som sten- och sorteringsgripar. Alla självklart kompatibla med våra OQ-fästen. Steelwrist OQ-teknologi är fullt kompatibel med OilQuick 1* redskapsfästen och grindar. THEFT PROTECTION CENTRAL LUBRICATION FRONT PIN LOCK STEEL CASTED 2 * Alla fotnoter på sista sidan.

3 EXTENDED WARRANTY t REMOTE SUPPORT POSITIONING SYSTEM TOOL RECOGNITION AUTO CONNECTION HIGH FLOW HYDRAULICS 3

4 Maths Michal Susann Robin Peter Cia Peter Pat Vincent Niklas Nicolas Joakim Ronnie Christian Daniel Anders Christian Jens Stian Stefan Rainer Johann Claire Junglae Tom Don Simon Roy Markus Fredrik Joachim Tuomo Jonas JOYSTICK Support Line Jake Thomas Martin Stefan Dennis Pekka Tim 2005 Steelwrist grundas 2006 X06, X12, X18, X26, Symmetrisk standard, Sverige, Holland 2007 Symmetriska Snabbfästen, Finland 2008 X04, Stålgjuten, XControl G1, Norge 4

5 Christoffer Henrik 2017 OQ-teknologi, Gripar, Högflödesteknologi, Vibratorer, X14, Powertilt, Redskaps igenkänning, Tredje generationen skopor Kristina 2016 X26/OQ70/55, Sorteringsskopor, Tjälrivare, Universalfästen Rolf 2013 X Planeringsbalk, Datatag, XControl Bridge, Australien 2014 X32, X20/OQ65, Lenhoff snabbfästen, Pallgafflar 2011 X07, Egen design på skopor, GEOfit, Frankrike 2010 XControl Joysticks 2012 Front Pin Lock, Gjutna snabbfästen 2009 Snabbfästen andra generationen, Steelwrist skopor, första OEM-avtalet, England 5

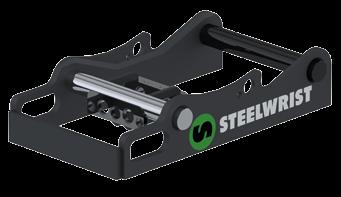

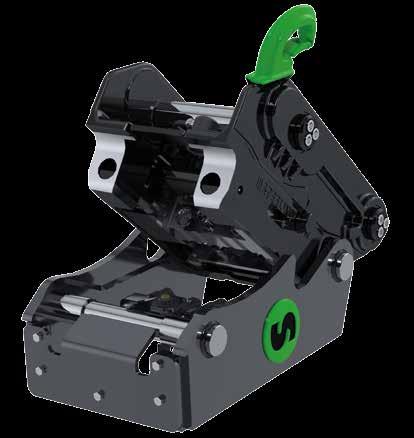

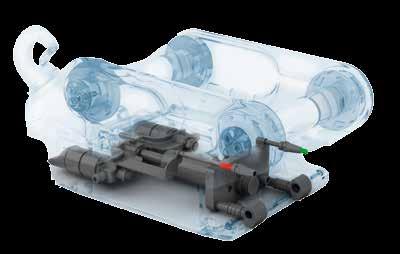

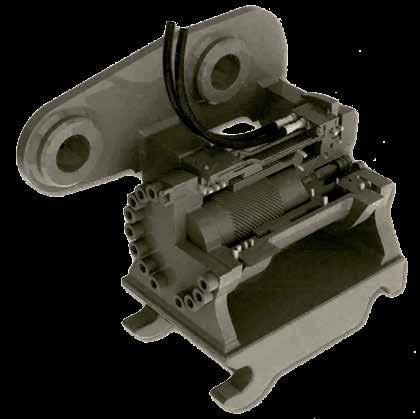

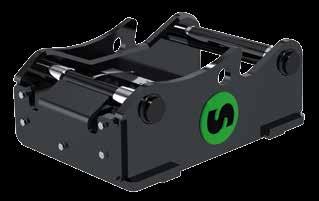

6 Steelwrist Snabbfästen med Front Pin Lock Ökad säkerhet för ALLA grävmaskiner Fler kunder har allt högre krav på säkra fästen - världen över. Samtidigt höjs kraven från lagstiftare och stora intressenter för vad som anses säkert. Trots detta, tappas det redskap på arbetsplatser varje dag. Som tur är olyckorna relativt sällsynta men det är fortfarande ett problem. Med Front Pin Lock är du säker när du byter redskap. En signifikant högre säkerhet och en robust lösning i gjutet stål. Med Front Pin Lock-teknologin är det möjligt för föraren att tydligt se när redskapet är i ett säkert läge. Röd signal indikerar att låset är öppet och grön signal betyder att redskapet är i en säker position. FPL säkerställer att du inte tappar ett redskap av misstag så länge som den främre axeln är kopplad, d v s den axel föraren ser från förarplatsen. Backventiler, intern fjäderkraft och framaxellås gör att fästet uppfyller ISO13031 och de högsta säkerhetskraven på alla marknader. Vår FPL-teknologi är inte beroende av sensorer utan fungerar därför lika bra på alla typer av styrsystem, oavsett om grävmaskinen är liten, stor, ny eller begagnad. Enklare än så blir det inte. Uppfyller kraven i EN474 och ISO STEEL CASTED Expanderaxlar Oförändrat kopplingsförfarande för alla grävmaskiner Stålgjuten Låst framaxel - behåller skopan i en säker position Maskin- Maskin- Bygg- Vikt utan vikt fäste höjd axlar < 2,5 ton S30/ mm 9 kg 2-3 ton S30/ mm 10 kg 2-6 ton S40/S40w 100/120 mm 30 kg 5-12 ton S mm 70 kg 5-12 ton S mm 70 kg ton S60/S60w 135/170 mm 120 kg ton S mm 170 kg ton S70/S70w 175/200 mm 250 kg Positiv låsindikator - grön indikation när skopan är i en säker position Negativ låsindikator - röd indikation när fästet är i öppet läget 6

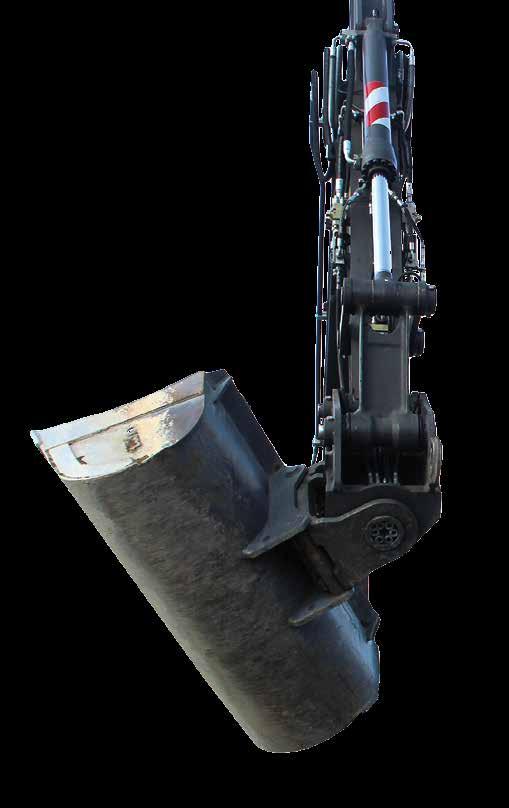

7 Steelwrist Powertilt När en robust tiltfunktion är tillräcklig Steelwrist Powertilt är ett samarbete mellan Helac Corporation och den patenterade Front Pin Lock-teknologin från Steelwrist. Med Steelwrist Powertilt får du en säker snabbfästeslösning när du endast behöver en tiltfunktion och inte hela tiltrotatorfunktionaliteten. Helacs tiltmotor, med mer än enheter i fält, är en garant för en robust tiltfunktion. Steelwrist Powertilt har samma stålgjutna snabbfäste och robusta direktinfästa överdel med expanderaxlar - som Steelwrists övriga produkter. Expander axlar Upp till 2x 90 tiltvinkel Front Pin Lock-fäste för säkra redskapsbyten Slangfria interna kanaler till låscylindern Stora anläggningsytor mot redskapsaxlar tack vare stålgjutning Shimsbar tiltmotor för längre livstid Längre livstid tack vare härdat stål och lagrade slitytor Överbelastningsventiler FRONT PIN LOCK Maskin- Powertilt Tilt- Bygg- Vikt utan vikt vinkel höjd axlar 2-6 ton PT050/S40 2x mm 95 kg 5-12 ton PT100/S45 2x mm 210 kg 5-12 ton PT100/S50 2x mm 210 kg ton PT180/S60 2x mm 360 kg 7

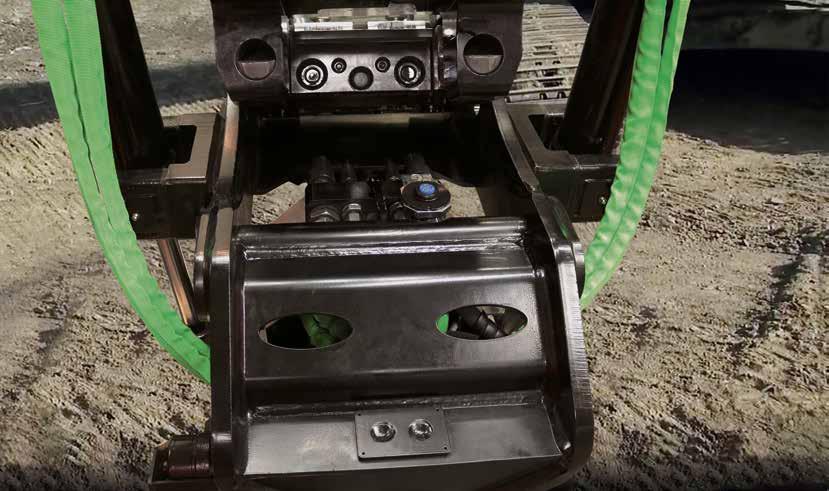

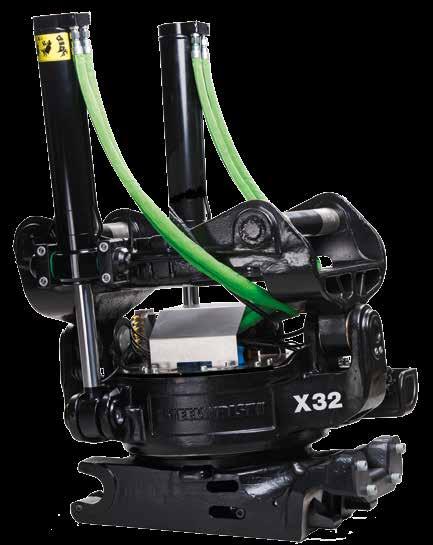

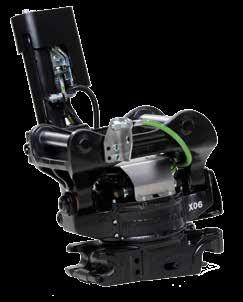

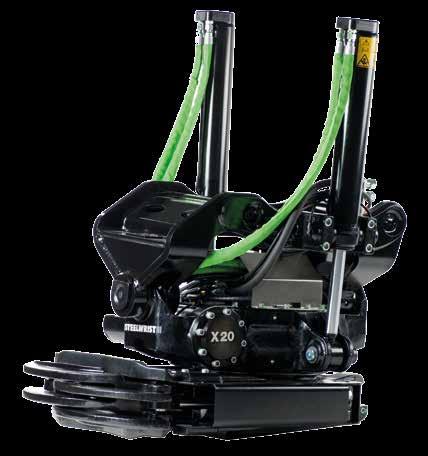

8 Steelwrist Tiltrotator Den mest kompakta och optimerade tiltrotatorn på marknaden Våra kärnvärden lyhördhet, snabbhet och enkelhet har tillsammans med ett rigoröst fokus på detaljer givit oss ett teknikledarskap inom tiltrotatorer. Självklart är vi väldigt stolta att fler och fler grävmaskinister väljer Steelwrist, trots det fortsätter vi att jobba stenhårt på att ge dig ännu mer värde för pengarna. Högflödes hydraulik Steelwrist högflödessvivel höjer ribban för kompakt högflödeshydraulik. Detta ger dig möjligheten att använda hydrauldrivna redskap som aldrig förr eller för den delen att bara använda din tiltrotator mer bränsleeffektivt. Högflödessviveln kan även innehålla en elkontakt som kan användas till att styra ventiler på ett redskap under tiltrotatorn. Även centralsmörjning kan matas till ett redskap genom tiltrotatorn. Gripkassett En integrerad grip är ett fantastiskt redskap som ökar produktiviteten än mer. Steelwrist är den enda leverantören med en fyrfingergrip vilket ger dig ökad säkerhet när du hanterar objekt. Gripen öppnas brett, stängs nästan helt, har robusta cylinderkåpor och är inte i vägen när du gräver. Självklart kan den eftermonteras. 45 tiltvinkel Stora anläggningsytor Vertikala tiltcylindrar som tillåter grävning i smala schakt Lägsta bygghöjden på marknaden Robusta gripcylinderkåpor Fyrfingergrip Stålgjuten 8

9 FRONT PIN LOCK Fettsmörjning för längre livstid och koppling till centralsmörjningen STEEL CASTED Fäste med Front Pin Lock för säkert byte av redskap Högflödeshydraulik HIGH FLOW HYDRAULICS Lasthållningsventiler på tiltcylindrar som tillval Maskin- Tiltrotator Bygg- Vikt vikt höjd (från) 2-4 ton X mm 115 kg 4-6 ton X mm 135 kg 5-7 ton X mm 195 kg 7-12 ton X mm 285 kg ton X mm 360 kg ton X mm 400 kg ton X mm 445 kg ton X mm 570 kg ton X mm 840 kg 9

10 HIGH FLOW HYDRAULICS Lasthållningsventiler och fjädersäkrad cylinder uppfyller minimum krav i ISO Front Pin Lock för förhöjd säkerhet Stålgjuten för bästa styrka-/viktförhållande Helt kompatibel med OilQuick 1 Förbättrade flödesegenskaper Hydraulik och säkerhet OQ60-5 OQ65 OQ70 OQ70/55 Tryckbegränsningsventil Ja Ja Ja Ja Antal låscylindrar Lasthållnings- / Slagbrottsventil Fjädersäkrad låsfunktion Front Pin Lock teknologi Ja Ja Ja Ja Spillfria OQ-kopplingar Antal kopplingar Kopplingar 2 x 3/8" 1 x 1/2" 2 x 1/2" 2 x 1/2" 2 x 1/2" 2 x 3/4" 3 x 3/4" 1 x 3/4" 2 x 3/4" 2 x 1" 2 x 1" 10

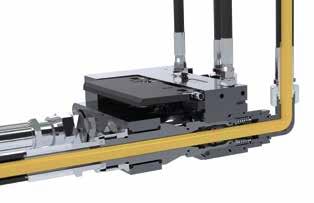

11 OQ helautomatiska fästessystem Byter hydrauliska redskap på sekunder Kraven på produktivitetsökningar är ständigt Funktionell närvarande och i vissa applikationer är behovet Genom att designa ett system som är 100 % av redskapsbyten nästan kontinuerligt. kompatibelt med OilQuick- standarden möjliggör vi för användare att arbeta med befintliga Med Steelwrist OQ-teknologi byter du arbetsredskap. mellan tiltrotator, hydraulhammare, sax, gripar, sorteringsskopa, vibroplatta och mekaniska redskap på några få sekunder - utan att lämna hytten. Du kan använda vår OQ-teknologi där du behöver två hydrauliska funktioner, elektronik och centralsmörjnings- eller läckoljeledning. Även i vår OQ-teknologi har vi lyckats kombinera de egenskaper som kännetecknar en Steelwrist produkt. AUTO CONNECTION Effektiv Genom att utnyttja de senaste tekniska landvinningarna har vi kunnat optimera hydraulegenskaperna samtidigt som vi gjort tekniken mer konstnadseffektiv. Detta gör helautomatiska system mer prisvärda och hydraulegenskaperna ännu bättre. Robust Genom att behålla den stålgjutna kroppen i både OQ-fästen och OQ-tiltrotatorer har vi lyckats bibehålla samma exceptionella styrka-/viktförhållande som i våra andra Steelwrist produkter. Säker Genom att använda Front Pin Lock-teknologi även på våra OQ-fästen - har vi lyckats behålla samma höga säkerhet utan att behöva använda komplicerade och dyra sensorbaserade styrsystem. Färre komponenter och förbättrade flödesegenskaper. Maskin- Maskin- Tiltrotator Tiltrotator Tiltlrotator vikt fäste OQ överdel/s-typ fäste OQ överdel/oq-fäste Direktinfäst/OQ-fäste ton OQ60-5 X18 OQ60-5 / S60 X18 OQ60-5 / OQ60-5 X18 Direct Fit / OQ ton OQ60-5 X20 OQ60-5 / S60 X20 OQ60-5 / OQ60-5 X20 Direct Fit / OQ ton OQ65 3 X20 OQ65 / S65 X20 OQ65 / OQ65 X20 Direct Fit / OQ ton OQ70 X26 OQ70 / S70 X26 OQ70 / OQ70 X26 Direct Fit / OQ ton OQ70/55 3 X26 OQ70/55 / S70/55 X26 Q70/55 / OQ70/55 X26 Direct Fit / OQ70/ ton OQ70 X32 OQ70 / S70 X32 OQ70 / OQ70 X32 Direct Fit / OQ ton OQ70/55 3 X32 OQ70/55 / S70/55 X32 OQ70/55 / OQ70/55 X32 Direct Fit / OQ70/55 11

12 Steelwrist Styrsystem Tar körkänslan till en ny nivå Steelwrist levererar två typer av styrsystem, båda gör jobbet, båda uppfyller alla krav och båda ökar din effektivitet - men där slutar likheterna. Fyrslangssystem med proportionalstyrning på maskin För de mindre grävmaskinerna levereras ofta ett något enklare system. Här återanvänds maskinens orginaljoysticks och två AUX funktioner driver tiltrotatorn. Mer kostnadseffektivt men tillåter inte att alla funktioner körs samtidigt. Tvåslangssystem med proportionalstyrning på tiltrotator Även om det här bara krävs en hydraulfunktion från grävmaskinen så tillåts full användning av alla funktioner samtidigt. Här kan funktioner som spakstyrning, bomsväng och schaktbladsstyrning läggas till. Alla system lever upp till säkerhetsstandarder som ISO15998, ISO13031, ISO 5010, ISO10968 etc XControl Generation 2 Sedan lanseringen 2012 är det fortfarade det mest avancerade styrsystemet på marknaden. Erfarna förare vill kunna använda alla funktioner samtidigt. Eftersom de spenderar mycket tid i sin maskin är ergonomiska joysticks mycket viktigt. Huvudfunktioner i XControl G2: Full samtidig användning av samtliga funktioner Ergonomiska joysticks med justerbara handledsstöd Grafisk färgdisplay med flera möjliga profiler och intiutivt gränssnitt Clinometer för tilt- och rotationsvinkel Auto-tuning för lägsta bränsleförbrukning Analog, PWM eller CanBus integration Dubbla givare i varje rulle och dubblerad signalhantering för att uppfylla alla säkerhetskrav Brygga till grävsystem som Leica, Trimble, Topcon eller Moba/Novatron Joystickstyrning för hjul och bandgående grävmaskiner Installation utan PC 12

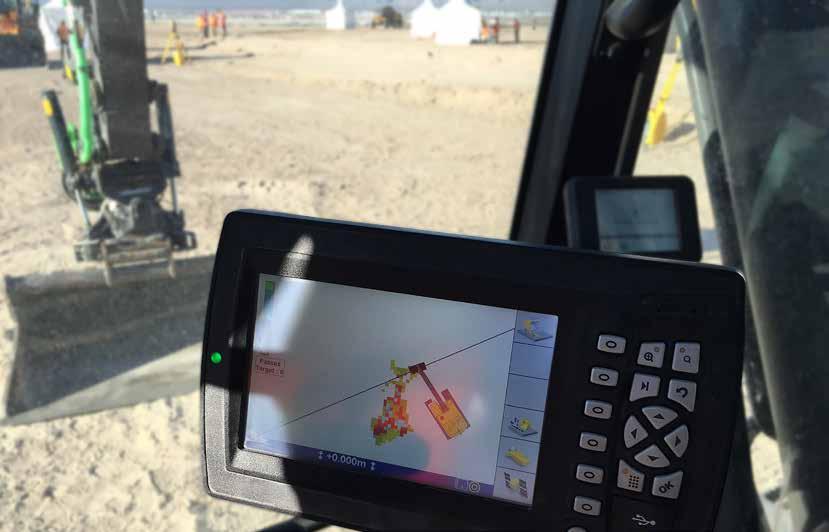

13 Nästa generations styrsystem Quantum Under 2017 lanserar vi vår nya Quantum-plattform som utvecklats tillsammans med SVAB. Med Quantum tar vi styrsystem till nästa nivå. Ny funktionalitet släpps steg för steg men redan under 2017 släpps stora nyheter. Nytt användarinterface Ännu lättare att hantera inställningar och användarprofiler via Quantum-appen på din smartphone. Fjärrsupport Med Quantum är du endast ett knapptryck från vår fjärrsupport. Vi kan koppla upp oss för att hjälpa till med inställningar, optimering för lägsta bränsleförbrukning eller bästa körkänsla eller bara för att uppdatera mjukvara. Installations- och serviceguide Med Quantum får servicetekniker tillgång till vår globala databas med maskinspecifika installationsmanualer. En steg-för-steg-guide för installation från start till mål. När väl installationen är klar verifieras installationen online och dokumentation skapas som skickas till installatören via mail. Ett ovärderligt verktyg för att samla in den dokumentation som behövs för CE-märkning....och detta är bara starten - tala om Quantum leap. Tiltrotatorstyrning Hjulstyrning Positioneringssystem Excavator Efficiency Functions Control Communication Joysticks Sensors Actuators Redskapsigenkänning med mera POSITIONING SYSTEM 13

14 Redskapsigenkänning Automatisk spårning och optimering Korrekt data till ditt maskinstyrsystem Den grundläggande idén bakom Quantum ToolRec är ett system som upptäcker och sätter en identitet på ett redskap som används på en grävmaskin. Informationen kan sedan användas av något av våra partnersystem som du använder i ditt dagliga arbete såsom maskinstyrsystem, vågsystem, tiltrotatorstyrning etc. Systemet får automatiskt information om vilket verktyg som används och kan sedan sätta rätta parametrar för just det aktuella redskapet. På detta sätt behöver du inte manuellt mata in vilket redskap som ska användas och du eliminerar en potentiell felkälla samtidigt som det möjliggör än snabbare redskapsbyten. Enkelt att lägga till nya redskap Att lägga till ett nytt redskap till Quantum ToolRec är mycket enkelt. Montera ToolRec modulen på redskapet, öppna Quantum-appen och tryck på Nytt Redskap som kommer upp automatiskt. Namnsätt redskapet och det är nu tillgängligt för systemet. Håll koll på dina redskap Med Tool Recognition kan du hålla reda på redskap på arbetsplatsen. Vi övervakar både den fysiska positionen samt utnyttjandet. Om du har regelbundna serviceintervaller på dina redskap kan vi automatiskt uppmärksamma dig när det är dags för service. Bara en start Mycket prisvärda och men ett tre-pack ToolRec moduler får du en god start och mer funktionalitet läggs till efterhand. Batteriets livstid är cirka fem år. TOOL RECOGNITION Maskinstyrsystem Leica Novatron/Moba Topcon Trimble 14

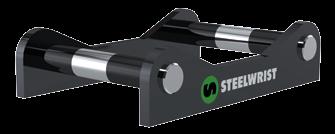

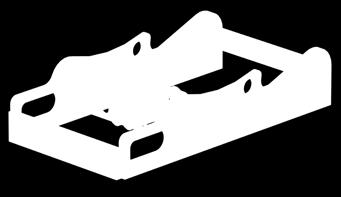

15 GEOfit och OQ-adapters Koppla redskap effektivt Att koppla tiltrotator och redskap på ett effektivt sätt är alltid en god idé. Oavsett om du vill säkerställa underhåll genom att koppla till centralsmörjning eller om du jagar sekunder vid redskapsbyte så har vi den lösning du behöver. OQ-adaptrar Huvudanledningen att välja OQ-fästen eller tiltrotator med OQ-underdel är när arbetet kräver många redskapsbyten. Oavsett om du behöver adapterplattor för bultning till redskap eller om du behöver grindar för svetsning har vi de kostnadseffektiva OQ-grindar du behöver. GEOfit Vår välbeprövade GEOfit-lösning är vår manuella koppling för olja, el och centralsmörjning, allt i en koppling. Två halvtumskopplingar manövreras enkelt med det lättanvända handtaget, även med resttryck från grävmaskin eller redskap. GEOfit har integrerad returledning för centralsmörjningen när tiltrotatorn är bortkopplad och dammskyddet har dessutom en integrerad säkerhetsbygling för säker manövrering av grävmaskinens snabbfäste. Svetsbar symmetrisk grind Bultad OQ-grind Svetsbar OQ-grind AUTO CONNECTION Produkt Kopplingar Hydraulik Elektronik Fett GEOfit Manuell 2 Ja Ja OQ60-5 Automatisk 5 Option Option OQ65 Automatisk 5 Option Option OQ70 Automatisk 5 Option Option OQ70-55 Automatisk 6 Option Option 15

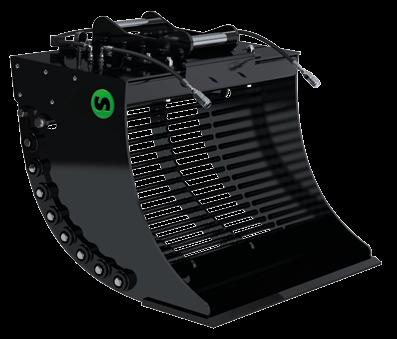

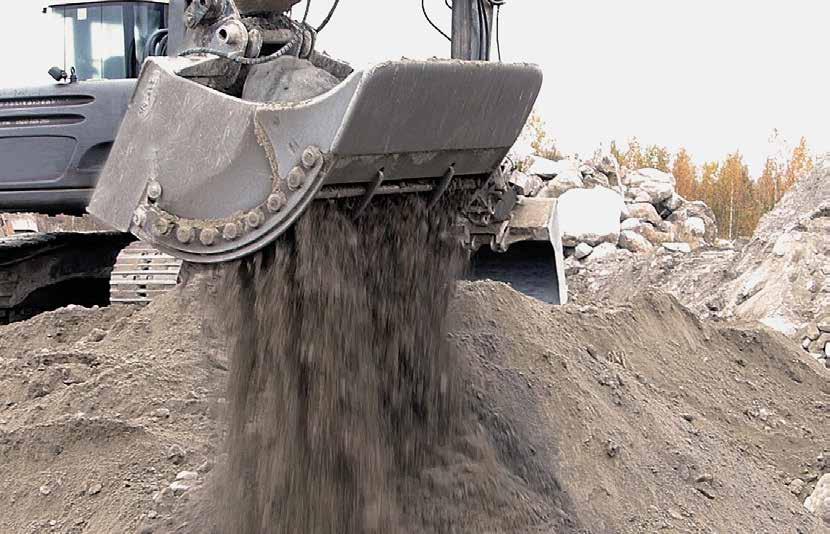

16 Steelwrist hydrauliska redskap Sorteringsskopa Effektiv återvinning på arbetsplatsen Efterfrågan på miljövänliga återvinningsmetoder för material på arbetsplatsen växer. Stigande bränslepriser och tippavgifter gör det kostsamt för företag och byggare att transportera bort osorterat material och köpa in dress- och fyllnadsmaterial. Vid användande av Steelwrist soteringsskopor minskar du kostnaden genom att sortera material på plats. Våra sorteringsskopor täcker maskinstorlekar från 3 till 35 ton. Du kan koppla direkt med vår OQ-teknologi eller med manuell koppling - vilket som bäst passar dina behov. Justerbar siktstorlek Bultade grindar tillgängliga med S-, OQ-, CW- och HS- standard Få rörliga delar - lämpad för uthyrning Patenterad direktdriven kamaxeldrift Maskin- Modell Volym Bredd Tand- Vikt vikt liter system 2-6 ton SB mm Ja 310 kg 5-12 ton SB mm Ja 500 kg ton SB mm Ja 900 kg ton SB mm Ja 1000 kg ton SB mm Ja 1400 kg ton SB mm Ja 1600 kg AUTO CONNECTION 16

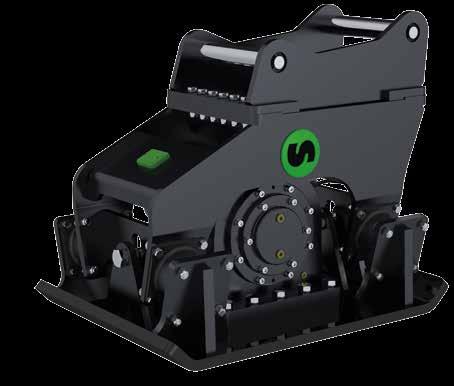

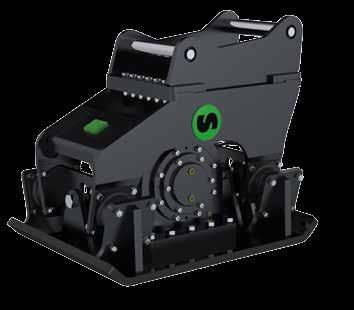

17 Steelwrist hydrauliska redskap Markvibrator Komprimering så enkelt det kan bli Steelwrist Markvibratorer är designade för tyst, säker, bekväm och underhållsfri komprimering av jord, rörgravar, vallar och schackter. Den låga bygghöjden och den förskjutna fästespositionen ökar räckvidden och möjliggör användning under hinder och i andra trånga miljöer. Den öppna vibron håller sig fri från massor och förhindrar att material fastnar mellan platta och vibratorkropp. Det vinklade designen på hus och gummidämpare ger optimal kraftfördelning i komprimeringen och gör det möjligt att jobba i tuff terräng. Vinkeln på 15 reducerar även belasningen på gummidämparna vilket resulterar i mindre slitage. Dessutom ökas säkerheten på arbetsplatsen då behovet av personal direkt i anslutning till arbetet begränsas. 15 vinkel på hus för bästa kraftfördelning Tyst motor och vinklade gummidämpare minskar vibrationerna till förarhytten Tryck och flödes kontroll som skydd mot överbelastning Förskjuten position av fästet tillåter komprimering under hinder Bultade grindar tillgängliga med S-, OQ-, CW- och HS- standard Excenter motorn med konstant smörjning Maskin- Kompaktor/ Kraft Flöde Vikt vikt Vibroplatta kn l/min 2-6 ton HC kg 5-12 ton HC kg ton HC kg ton HC kg 17

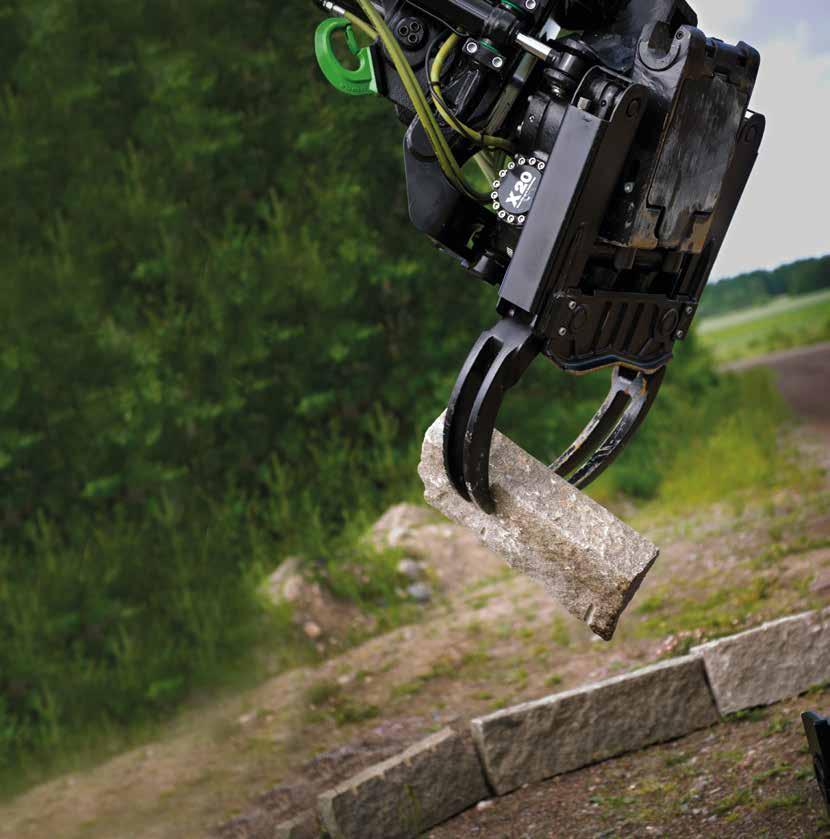

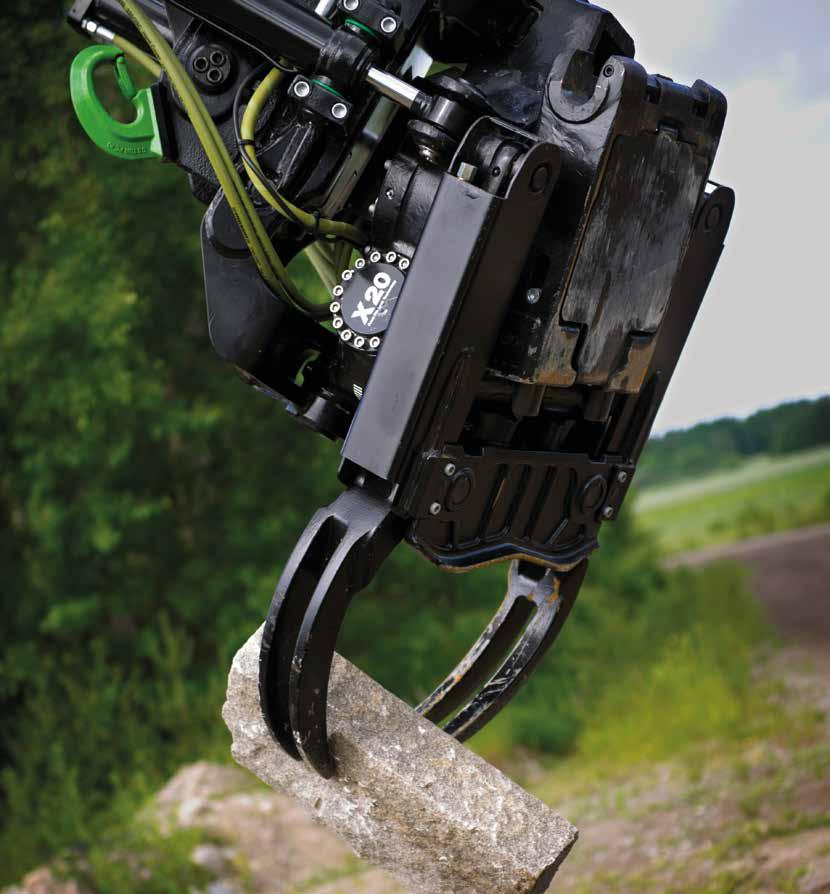

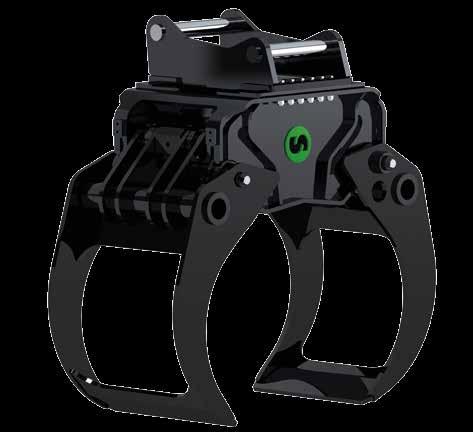

18 Steelwrist hydrauliska redskap Multigrip Multi- och timmergrip Steelwrist multigrip är vår allsidiga arbetsgrip för anläggnings- och timmerhantering. Multigripen lämpar sig utmärkt för tunga lyft, stenläggning, sortering, lasta kapat timmer, lättare rivningsarbeten etc. Med stor öppning är multigripen det perfekta redskapet för förare som vill bredda sin arbetsförmåga. Stor gripkraft tillsammans med lasthållningsventiler och ackumulator för högsta säkerhet. Överlappande griparmar stänger helt så även tunna objekt lätt kan hanteras. Hardox 500 i alla slitplåtar och skärstål tillsammans med expanderbultar, självsmörjande lager och mekaniska ändstopp, är detaljer som säkerställer en lång livslängd såväl som en smidig förarupplevelse. Grinden har fem graders vinkel vilket gör att gripen blir parallell med tiltrotatorns rotationsplan. Fungerar självklart utmärkt med vår OQ-teknologi. Bultade grindar tillgängliga med S-, OQ-, CW- och HS- standard Optimerad öppnings- och stängningsgeometri för timmerhantering Mekaniska ändstopp för längsta livslängd Dubbla parallellstag och cylinder med högtryckstätningar Expander axlar Stor öppning och låg vikt Maskin- Grip Packyta Öppnings- Max last Vikt vikt m 2 vidd 3-6 ton MG20 0, mm 3000 kg 175 kg 5-12 ton MG25 0, mm 5000 kg 290 kg ton MG40 0, mm 0 kg 490 kg ton MG55 0, mm kg 830 kg AUTO CONNECTION 18

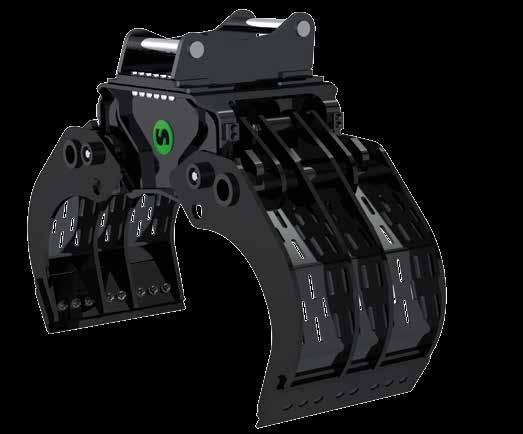

19 Steelwrist hydrauliska redskap Sten- och sorteringsgrip Sorteringsgrip för tyngre jobb Den nya högprestandagripen är skapad för tuffare arbeten som att hantera större stenar, timmer, återvinning, skrot, sortering och även medeltunga rivningsarbeten. Skärstålen i HB500 stål är bultade och kan vändas, villket tillsammans med griparmar i höghållfast stål och expanderaxlar säkerställer ett kostnadseffektivt arbete. Hög gripstyrka och stor öppning ger dig den flexibilitet som du behöver. Shimsbara mekaniska ändstopp och lasthållningsventiler säkerställer ett säkert arbete. Fästplattan har fem graders vinkel vilket gör gripen parallell med tiltrotatorns rotationsplan och funkar utmärkt med vår OQ-teknologi. Bultade grindar tillgängliga med S-, OQ-, CW- och HS- standard Stabil och robust design Integrerade lasthållningsventiler Extra stor öppning Extra mekaniska stopp Vändbara bultade skärstål TOOL RECOGNITION Maskin- Grip Packyta Öppnings- Max last Vikt vikt m 2 vidd 6-12 ton SG20 0, mm 3000 kg 175 kg ton SG25 0, mm 6000 kg 350 kg ton SG40 0, mm 8000 kg 650 kg ton SG55 0, mm kg kg 19

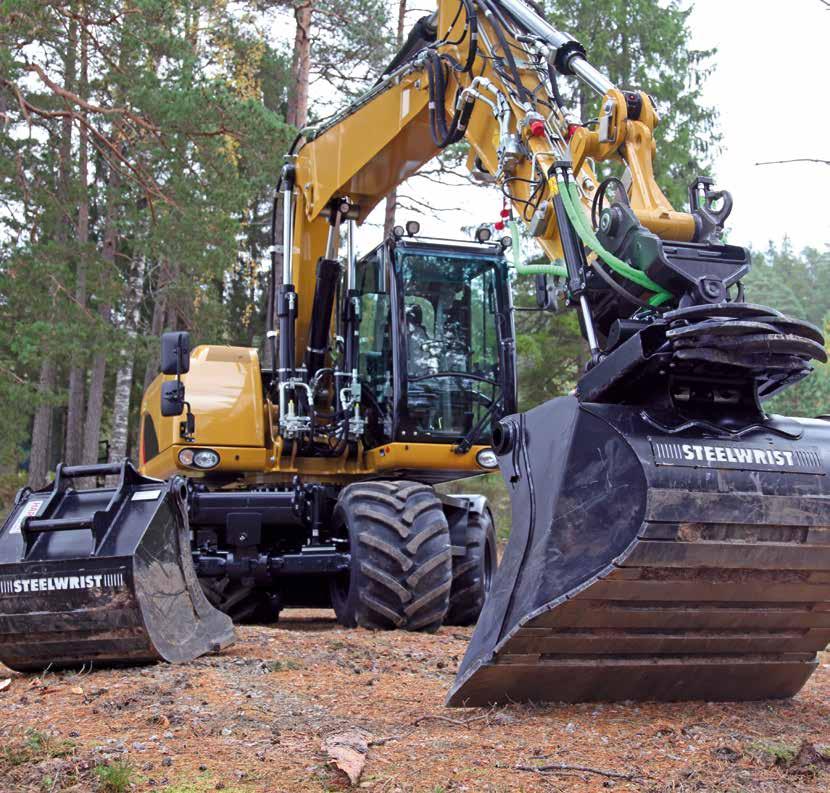

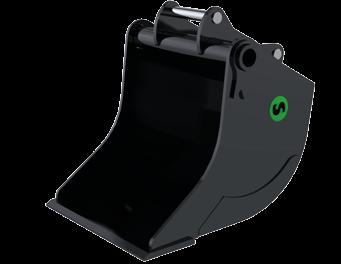

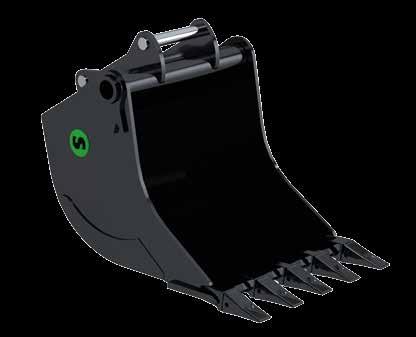

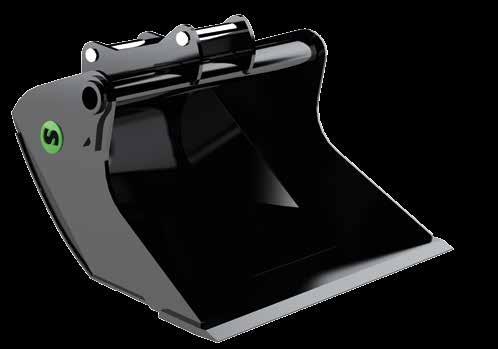

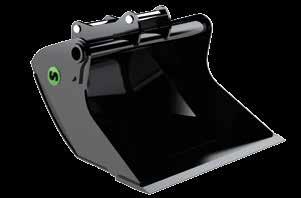

20 Steelwrist Skopor och redskap Lättare, mer slitstarka, mer prisvärda! Under 2017 lanserar vi vår tredje generations skopor. Största skillnaden är en mer optimerad geometri och att vi går från Hardox 450 till Hardox 500 i alla skopor över 500 liter. Vi har förändrat vinkeln mellan grind och skopskär något, för att göra planeringsarbetet enklare men samtidigt har vi behållit en optimerad geometri för enkel fyllning och tömmning. Detta ger oss möjligheten att göra skoporna än mer slitstarka, utan att öka vikten. Tack vare den kraftiga tillväxten i vår skopaffär har vi lyckats få betydande skalfördelar i produktionen - fördelen för dig som kund blir att vi kan erbjuda en högkvalitativ skopa till ett mer överkommligt pris. Grävskopor Hardox 500 i alla slitytor 30 skärvinkel CAT J tandsystem Planeringsskopor Rund rygg utan hörn för enklare fyllning/tömning av skopan Konisk form anpassad för tiltrotator Hardox 500 i alla slitytor 20 skärvinkel Skärstål i HB 500 material 20

21 Kabelskopor Hardox 500 i alla slitytor Skärstål i HB 500 material 30 skärvinkel VA-skopor Hardox 500 i alla slitytor 30 skärvinkel Skärstål i HB 500 material Dimensionerad för vatten och ledningsarbeten 21

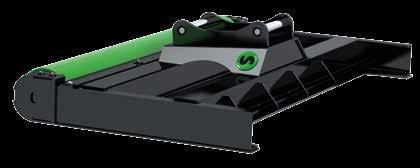

22 Rivtand S40 till S70 Asfaltskärare för 3-30 tons grävmaskiner Pallgafflar för 3-30 tons grävmaskiner Planeringsbalk 22

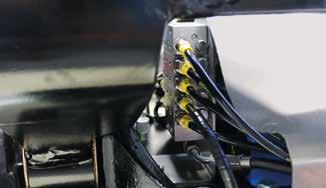

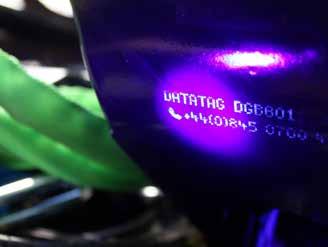

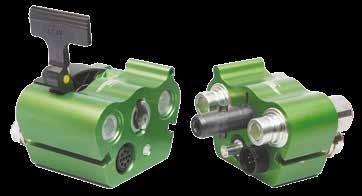

23 Centralsmörjning och Datatag Maximal drifttid säkrad Centralsmörjning Allt som tillåter dig att spendera mer tid på arbetet ökar din lönsamhet. Det är också anledningen till att centralsmörjning blir mer och mer populär. Alla Steelwrist tiltrotatorer kan levereras med centralsmörjning från fabrik. Oavsett om du vill ha en smörjpunkt för manuell smörjning eller ansluta dig till grävmaskinens centralsmörjsystem så spar du tid. Det progressiva fördelningsblocket smörjer varje punkt med rätt mängd fett och fungerar med system från alla stora centralsmörjningstillverkare. CENTRAL LUBRICATION Fungerar utmärkt med system från alla ledande centralsmörjningstillverkare En smörjpunkt för manuell smörjning Optimerad smörjmängd för varje smörjpunkt Automatisk smörjning via GEOfit koppling eller via Steelwrist OQ-grindar Datatag stöldskydd Statistiken visar att det är 80% lägre risk för stöld med Datatagmärkning (undviker stillestånd, förlust av jobb och kostnader). Samtidigt är chansen att återfå stulet gods sex gånger högre, jämfört med produkter utan märkning. Steelwrist kan leverera Datatagmärkning direkt från fabrik. THEFT PROTECTION Datatag är världens största märkningssystem för anläggningsmaskiner och ger polis och tullmyndigheter spårbarhet i 197 länder. Dold etsning, synbar med UV-ljus. En ytterligare fördel är att flera försäkringsbolag ger lägre försäkringskostnad alternativ självriskeliminering om du märkt dina produkter med Datatag. Självklart finns inga löpande kostnader för märkningen. DNA Unik DNA i klister Gömt chip Mikropunkter 1000 mikropunkter Skrapsäkra dekaler 23

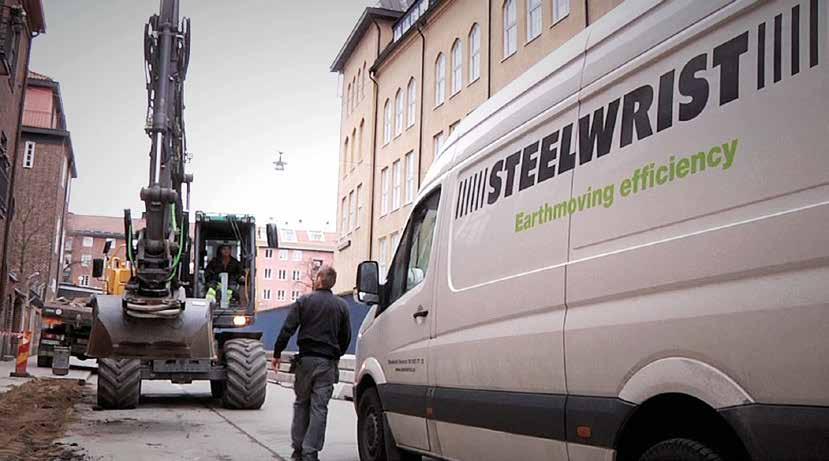

24 Steelwrist Support Snabb service var du än är Ibland händer det som inte borde hända, någonting går sönder. Vi utbildar och stödjer våra återförsäljare för bästa service. Det innebär att du får hjälp så fort någonting händer. Om din återförsäljare inte har reservdelen på hyllan når vi dig från något av våra regionala reservdelslager. Med vår nya Quantum-plattform kan vi även koppla upp oss direkt mot ditt system från vår support. Steelwrist Support byggs kring ett antal kärnkoncept för att ge både slutkunder och återförsäljare bästa support, 24/7. Med vårt +1 program får du även två års garanti. Supportweb Via vår supportwebb har serviceparters och återförsäljare tillgång till omfattande teknisk information och hjälp - dygnet runt. Fullservice I vårt fullserviceprogram byter vi alla slitdelar och rekonditionerar din Steelwrist till ett fast pris. Servicepartners Både maskinhandlare och oberoende servicepartners. Ofta första nivåns lokala support i alla marknader. Supportlinje Vår telefon- och fjärrsupport organisation för slutkunder och återförsäljare. Applikations-teknologi Support för maskinhandlare och servicepartners, tillgänglig i varje marknad. Reservdelshantering Skeppning samma dag från endera lokalt eller centralt lager. Academy Både i form av direkt undervisning och via Supportwebben. REMOTE SUPPORT EXTENDED WARRANTY 24

25 HÅRDA FAKTA Trots att tiltrotatorn först uppfanns i mitten av 80-talet är den tekniska utvecklingen idag mycket snabb. Marknadspenetrationen varierar mycket mellan de mest avancerade marknaderna där mer än 90% av alla grävmaskiner har tiltrotator, till nya maknader där endast de verkliga pionjärerna som söker högre effektivitet är aktiva. Det övergripande ramverket för hur snabbfästen skall vara konstruerade och styrda finns i standarden ISO13031:2016. ISO13031 delar in snabbfästen i tre tillåtna typer; Form-locked, Force-locked och Wedge-locked. Varje typ har sina speciella säkerhetskriterier. Om tiltrotatorer Om du är en erfaren användare vet du säkert vad du vill ha men om du är på väg att investera i din första tiltrotator finner du här några saker att tänka på som vi hoppas ska ge dig vägledning till en bra lösning för dig. Se även Tio tips när du skall välja tiltrotator på vår hemsida. Om standarder för snabbfästen Flera olika typer av Dedikerade system existerar. De har alla gemensamt att de inte kan koppla grävmaskinens ursprungliga redskap, utan istället endast redskap som följer den givna standarden. Fördelen med dedikerade system är att de normalt är mycket kompakta och mycket lättare. Snabbfästen kan även delas in i Universella (force-locked) och Dedikerade (kan vara form- eller wedge-locked). Idéen bakom Universella snabbfästen är att de skall kunna koppla grävmaskinens ursprungliga skopa. Eftersom alla grävmaskiner har olika länkage-dimensioner (bredd, längd mellan axlar och axeldiameter) ger det att Universiella fästen kan hantera flera olika dimensioner. Fördelen med Universella fästen är att det är enkelt att komma igång på en marknad som tidigare inte använt fästen. Nackdelen är däremot att de ofta blir mycket tunga, för smal anläggning mot redskapet och får mycket hög bygghöjd med förlorad brytkraft som resultat. I mer avancerade marknader där en viss dedikerad standard är väl etablerar (exempelvis symmetriska fästen i Sverige) levereras i princip alla nya grävmaskiner och skopor med den givna standarden. Alla Steelwrist produkter finns tillgängliga med Symmetrisk standard (grindfästen, s-fästen). Utöver det levererar vi även med Universella fästen samt med Dedikerade Lehnhoff (HS), Verachtert (CW) och Bofors. Våra OQ-produkter följer den symmetriska standarden. Jämförelse S-type vs CW Jämförelse S-type vs Lehnhoff Jämförelse S-type vs Universal Snabbfäste Marknadsområde Ursprung Typ Styrs av Funktioner Direktinfäst tiltrotator Sandwich tiltrotator Symmetrisk Internationell Skandinavien Dedikerade/ Wedge-locked Öppen standard Kompakt, lätt, växer internationellt Ja Ja Universell Internationell UK, Australien, Nya Zeeland Universella/ Force-locked N/A Instegsmodell, hög, tung men viktig i USA & UK Ja N/A CW Huvudsakligen Holland och Belgien Holland/ Nederländerna Dedikerade/ Wedge-locked Verachtert/ Caterpillar Tung, relativt säker Ja N/A Bofors Finland Sverige Dedikerade/ Wedge-locked Öppen standard Kompakt, behöver manuell shimsning, utvecklades på 60-talet Ja Ja Lehnhoff Tyskland Tyskland Dedikerade/ Wedge-locked Lehnhoff/ Komatsu Relativt kompakt och lätt - stark i Tyskland Ja Ja 25

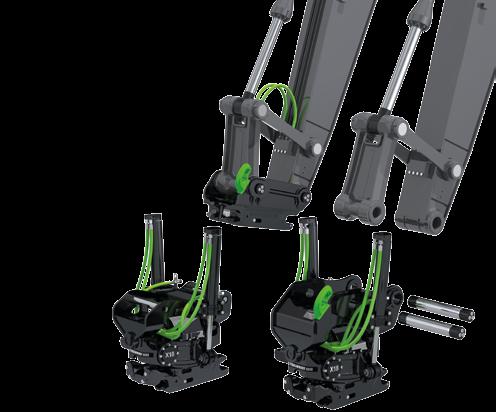

26 HÅRDA HARD FACTS FAKTA Om Direktinfäst och Sandwich Sandwich konfiguration I en sandwich konfiguration sätts först ett snabbfäste på grävmaskinsarmen. Tiltrotatorns överdel har i denna konfiguration samma adapter som redskapet vilket gör att tiltrotatorn kan kopplas med maskinens snabbfäste. Denna konfiguration används ofta för grävmaskiner över 14 ton och när hydraulhammare används. Hammaren kopplas då direkt mot maskinens snabbfäste. Direktinfäst I en direktinfäst konfiguration monteras tiltrotatorn permanent på grävmaskinsarmen. Direktinfäst är vanligt på mindre maskiner och med fästestyper som inte lämpar sig för sandwich beroende på bygghöjd och vikt, såsom exempelvis CW och Universella fästen. Om styrsystem I princip finns två typer av styrsystem för att styra en tiltrotator på en grävmaskin. Fyrslangssystem (eller varianter därav) där tiltrotatorn har on/off ventiler och flödet styrs helt från grävmaskinen. Fyrslangssystem används ofta för kompaktmaskiner, är mindre kostsamt och ofta bra nog för kompaktmaskinerna. För större grävmaskiner är det däremot vanligare att man väljer tvåslagssystem för att kunna köra alla funktioner simultant och på ett mer fin-kontrollerat sätt. I tvåslangssystem tar tiltrotatorns styrsystem hand om både riktning och flöde. Både fyrslangs- och tvåslangssystem kan kopplas till maskinstyrsystem som Leica, Topcon, Trimble eller Novatron. Tvåslangssystem kan med fördel dessutom utvidgas med joystick-, bomsväng-, schaktbladsstyrning eller grävbroms. Fyrslagssystem Grävmaskinshydraulik Krets 1, dubbelverkande, proportionellt kontrollerad från grävmaskinen, orginalhandtag måste ha rullar eller liknande. Tiltrotator (TR) Styrsystem Funktion Ventiler i TR Rotation On/off Kommentar Rotation kontrolleras direkt från maskinen. Flöde beroende av grävmaskinshydraulik. Krets 2, dubbelverkande, proportionellt kontrollerad från grävmaskinen, orginalhandtag måste ha rullar eller liknande. On/off ventiler Tilt Extra 1 (grip option) On/off On/off Tilt, extrafunktioner och låsdelar har samma krets och Extra 2 (redskap) On/off endast en kan användas åt gången. Flöde Fästeslås On/off avhängigt av grävmaskinens hydraulik. Tvåslangssystem Grävmaskinshydraulik En krets, enkelverkande originalhandtagen byts mot Steelwrists handtag. Tiltrotator Styrsystem Funktion Ventiltyp Proportionalkontroll med kompensering om flera funktioner körs samtidigt Rotation Tilt Extra 1 (grip option) Extra 2 (redskap) Proportionell (riktning) Proportionell (riktning) Proportionell (riktning) Proportionell (riktning) Kommentar Alla funktioner kan köras simultant. Fästeslås On/off 26

27 HÅRDA HARD FACTS FAKTA Om oljeflöde och tryckfall Vi får ofta frågor som: - Jag har ett redskap som behöver 120 liter olja, kan jag köra det under tiltrotatorn? Detta är egentligen en mer komplicerad fråga än det kan tyckas vid första ögonblicket. Låt oss gå igenom teorin steg för steg. Alla hydraulsystem har ett internt motstånd, vilket korrekt benämns tryckfall. Hydraulsystem med överdimensionerade slangar, stora ventiler och raka ledningar har mindre tryckfall jämfört med hydraulsystem med tunna slangar, små ventiler och hydraulblock med många skarpa vinklar. Det interna motståndet definierar hur mycket olja det går att trycka igenom systemet (flöde) vid ett visst givet tryck. Så långt ganska enkelt och intuitivt. Relationen mellan tryck och flöde är emellertid exponentiellt. Om du vill få igenom mer flöde så måste du öka trycket exponentiellt. Vid ett lågt flöde behöver du inte öka trycket speciellt mycket för att få igenom ytterligare X liter olja i minuten. Däremot om flödesnivån redan ligger på en hög nivå behöver du öka trycket mycket för att få igenom ytterligare X liter olja i minuten. Som ett resultat är det möjligt att grafiskt presentera relationen mellan tryck och flöde. Denna kurva visar hur många liter per minut det går att få igenom systemet vid ett visst flöde. Låt oss kalla denna kurva för Operating Limit Curve. Vi behöver även en andra linje som beskriver den tryckgräns där maskinen är tänkt att användas. I de flesta fall är trycket från maskinen detsamma oavsett flöde. Låt oss kalla denna linje för Maximum Pressure Curve. Området mellan Operating Limit Curve och Maximum Pressure Curve är det område där maskinen kommer att kunna arbeta. Låt oss kalla detta område Working Area. Ett exempel - låt oss säga att du har ett maxtryck ställt på 200 bar och du roterar en sopvals i luften så fort det går. I exemplet nedan skulle du få ut 80 liter per minut vid punkt A. Nu sänker du ner sopvalsen i marken och börjar utföra ett arbete. Vridmomentet som nu behövs för att rotera sopvalsen beror på hur hårt du trycker ner bommen och sopvalsen i marken. Låt oss säga att du trycker ner sopvalsen så att det behövs 130 bar för att få tillräckligt med vridmoment för att sopvalsen skall rotera. Detta är i exemplet endast möjligt att nå vid punkt B, där du då får ut 40 liter per minut. Hydraulsystemets enda möjlighet att hantera det ökade motståndet från det att vi körde sopvalsen i luften med fullt fart och max systemtryck vid punkt A, är att reducera flödet. I detta fall måste du kontrollera bommen så att du inte trycker den så hårt i marken att flödet i systemet inte når punkt C, där flödet är lika med noll och sopvalsen inte kan rotera längre. Detta är även applicerbart i en cylinderapplikation exempelvis en grip. Om vi stänger gripen i luften med fullt flöde och utan last når vi punkt A med 80 liter per minut. När gripklorna däremot möter motstånd behöver cylidrarna högre tryck för att leverera mer kraft. I de flesta fall är poängen med en grip att hålla material så stadigt som möjligt vilket nås vid maximalt tryck i cylindern, vilket då blir när flödet är nere på noll vid punkt C. Det måste påpekas att med proportionalventiler och variabelt flöde kommer du hela tiden att arbeta på olika punkter inom arbetsområdet i grafen. Så tillbaka till den ursprungliga frågan. Är det möjligt att använda ett redskap som behöver 120 liter under tiltrotatorn. Svaret blir: Det beror på... Självklart kommer alla redskap att röra på sig, men frågan är mer hur väl redskapet matchas mot grävmaskinens förmåga och redskapets flödesbehov. Steelwist högflödesteknologi gör följande möjligt: liter tillgängligt vid 250 bar tryck liter tillgängligt vid 40 bar tryckfall P (tryck) 200 바 C B Maximum A Pressure Curve Operation Limit Curve Ökande belastning Working area Vridmoment motsvarande 130 bar 70 바 0 liter/min 40 liter/min 80 liter/min Q (flöde) 27

28 Snabbfästen Maskinvikt [ton] 0-2, Modell S30/150 S30/180 S40 S40w S45 S50 S60 S60w S65 S70 S70w Mekanisk/Hydraulisk M M H H H H H H H H H Bygghöjd [mm] Vikt [kg] Bredd [mm] Längd [mm] Lyftkrok Nej Nej 1 ton 1 ton 3 ton 3 ton 5 ton 5 ton 8 ton* 8 ton* Framaxellås Nej Nej Ja Ja Ja Ja Ja Ja Ja Ja Stomme Svetsad Svetsad Gjuten Gjuten Gjuten Gjuten Gjuten Gjuten Gjuten Gjuten Axeldiameter sticka [mm] Maxbredd sticka [mm] Maxbredd sticka [mm] * Övergång från 5 till 8 tons krok under OQ Maskinvikt [ton] Modell OQ60-5 OQ65 OQ70 OQ70/55 Dimensioner (samma som) S60 S65 S70 S70 Kopplingar / / / Elkontakt Ja Ja Ja Ja Powertilt Max maskinvikt [ton] Modell PT050/S40 PT070/S40 PT100/S45 PT100/S50 PT180/S60 PT240/S70 Vikt [kg] Max tiltvinkel [grader] 2 x 90 2 x 90 2 x 90 2 x 60 Tiltkraft [knm] 2,6 6,6 6,6 13,3 Hållkraft [knm] 9,4 20,4 20,4 40,7 Oljeflöde [l/min] Max tryck [bar] Infästning S40 S45 S50 S60 28

29 Tiltrotator (värde inom parentes är värde med grip) Maskinvikt [ton] Modell X04 X06 X07 X12 X14 X18 X20 X26 X32 Överdelar DF S40 HS03 DF S40 HS03 DF S45 S50 HS08 DF S45 S50 HS08 DF S45 S50 DF S60 OQ60-5 HS10 DF S60 OQ60-5 HS10 DF S60 OQ65 OQ70 HS21 DF S70 OQ70 OQ70-55 HS21 Redskapsfäste Dedikerade S40 HS03 CW05 S40 HS03 CW05 S45 S50 HS08 CW10 S45 S50 HS08 CW10 S45 S50 S60 OQ60-5 HS10 CW20 S60 OQ60-5 HS10 CW20 S70 OQ65 OQ70 HS21 CW30 S70 OQ70 OQ70-55 HS21 CW40 Redskapsfäste Universal CC från-till [mm] Axeldiameter [mm] Bredd [mm] HD HD HD80-50 HD HD HD HD HD CC från-till [mm] Axeldiameter [mm] Bredd [mm] HD HD HD CC från-till [mm] Axeldiameter [mm] Bredd [mm] HD Max tiltvinkel [grader] ± 45 ± 45 ± 45 ± 45 ± 45 ± 45 ± 45 ± 45 ± 45 Flödesbehov [liter/min] Max tryck [bar] Hydrauliska extrafunktioner 1(0) 1(0) 1(0) 2(1) 2(1) 2(1) 2(1) 2(1) 2(1) Bredd [mm] 314 (459) Längd [mm] 525 (642) 314 (459) 527 (642) 365 (570) 618 (791) 567 (578) 625 (765) 636 (636) 724 (880) 616 (717) 726 (952) 690 (717) 816 (1003) 690 (807) 827 (1116) Bygghöjd [mm] Bredd övre [mm] (807) 870 (1167) Vikt från [kg] 115 (160) 135 (180) 195 (245) 285 (370) 360 (445) 400 (510) 445 (560) 570 (695) 840 (965) Gripvidd [mm] (425) (425) (513) (508) (508) (820) (820) (960) (960) Tiltkraft [knm] 10,6 11,0 13,8 29,0 41,0 41,0 47,0 61,0 73,0 Rotationskraft [knm] 3,9 4,9 5,2 5,4 7,8 7,8 8,8 8,8 9,8 * DF = Direct fit Sorteringsskopa Maskinvikt [ton] 2 6 5, Modell SB5 SB8 SB14 SB17 SB20 SB25 utan tänder Volym [liter] Bredd [mm] Vikt [kg] med tänder Volym [liter] Bredd [mm] Vikt [kg] Infästning S40 S45, S50, HS08, CW10 S60, OQ60-5, HS10, CW20 S60, OQ60-5, OQ65, HS10, CW20 S60, S70, OQ65, OQ70, HS21, CW30 S70, OQ70, OQ70-55, HS21, CW40 29

30 Kompaktor/Vibro Maskinvikt [ton] Modell HC20 HC40 HC60 HC90 Vibrationskraft [kn] Frekvens [Hz] Vikt [kg] Längd [mm] Bredd [mm] Höjd [mm] Packyta [m 2 ] 0,27 0,52 0,67 0,98 Hydraultryck [rek/max] 150/ / / /250 Hydraulflöde Infästning S40 S45, S50, S60, OQ60-5, HS08, CW10 S60, OQ60-5, OQ65, OQ70, HS10, CW20 S60, S70, OQ60-5, OQ65, OQ70, OQ70/55, HS21, CW30 Multigrip Maskinvikt [ton] Modell MG20 MG25 MG40 MG55 Griparea [m 2 ] 0,2 0,25 0,4 0,55 Gripvidd [mm] Gripvidd, minsta objekt [mm] Maxlast [kg] Vikt [kg] Gripkraft [spets mot spets] [kn] Höjd [spets mot spets] Höjd [max öppen] Max arbetstryck [bar] Infästning S40, S45, S50, HS08 S45, S50, S60, OQ60-5, HS08, HS10, CW10 S60, S70, OQ60-5, OQ65, OQ70, HS10, CW20 S60, S70, OQ65, OQ70, OQ70/55, HS21, CW30 Sten- och sorteringsgrip Maskinvikt [ton] Modell SG20 SG25 SG40 SG55 Griparea [m 2 ] 0,2 0,25 0,4 0,55 Gripvidd [mm] Maxlast [kg] Vikt [kg] Gripkraft [spets mot spets] [kn] Höjd [spets mot spets] [mm] Höjd [max öppen] [mm] Max arbetstryck [bar] Infästning S40, S45, S50, HS08 S45, S50, S60, OQ60-5, HS08, HS10, CW10 S60, S70, OQ60-5, OQ65, OQ70, HS10, CW20 S70, OQ65, OQ70, OQ70-55, HS21, CW30 30

31 Skopor och redskap Maskinvikt [ton] Planerskopa Volym [liter] Bredd [mm] Vikt [kg] GB GB GB GB GB GB GB GB GB GB GB GB GB GB GB Grävskopa med tänder DB1T DB2T DB3T DB5T DB6T DB6T DB9T DB12T DB13T DB14T DB15T DB17T DB20T DB25T DB30T Volym [liter] Bredd [mm] Vikt [kg] Grävskopa utan tänder DB1 DB2 DB3 DB5 DB6 DB6 DB9 DB12 DB13 DB14 DB15 DB17 Volym [liter] Bredd [mm] Vikt [kg] Kabelskopa Volym [liter] Bredd [mm] Vikt [kg] CB CB CB3/3C* 80/ /200 75/85 CB CB CB CB CB CB CB CB CB CB CB CB VA-skopa Volym [liter] Bredd [mm] Vikt [kg] UB UB UB UB UB UB UB Asfaltskärare Diameter [mm] Tjocklek [mm] Vikt [kg] AC AC AC AC AC AC AC AC AC AC AC AC AC Pallgaffel Lyftkapacitet Bredd [mm] PF40 2 ton PF40 2 ton PF40 2 ton PF45 PF50 2 ton PF45 PF50 2,5 ton PF45 PF50 2,5 ton PF60 5 ton PF60 5 ton PF60 5 ton PF60 5 ton PF70 5 ton PF70 5 ton PF70 5 ton Planeringsbalk Bredd [mm] GR GR GR GR Rivtand Längd [mm] Vikt [kg] RP RP RP RP45 RP RP45 RP RP45 RP RP RP RP RP RP RP RP Infästning S30/ 150 S30/ 180 S30/ 150 S30/ 180 S40 S40 S40 S45 S50 S45 S50 S45 S50 S60 S60 S60 S65 S60 S65 S65 S70 S70 S70 S70-55 * CB3C = Conical shape, 200 mm cutting edge, 400 mm top. 1 ) OilQuick är ett varumärke från OilQuick AB, Hudiksvall, Sverige. 2 ) ISO13031 sektion 4.1.2: Wedge systems and force locked systems shall provide a continuous engagement force (e.g. hydarulic pressure, spring force) during the working operation to hold the attachment in the working position. 3 ) Frisläpps Q ) ISO13031 sektion 4.1.3: A device (e.q. spring, mechanical lock) is required to prevent disengagement of the wedge in the event of reduction or loss of the engagement force. 5 ) Hardox är ett varumärke från SSAB, Sverige. 31

32 Steelwrist AB Bäckvägen 18, SE Sollentuna Växel Sälj Service Reservdelar
