1 Bredbandsanslutning för fastigheter Sven Sjölinder oberoende IT-konsult 30 års systemdesign på Ericsson B B A Bredbandsanalys.se 1 Innehåll Introduktion Sammanfattning Nätstruktur Kommunikationsoperatör (KO) TV-utbud och KO Mobilt eller fast bredband Systembeskrivningar Dålig mobiltäckning inomhus Sensorsystem Slutsats Kontakt Lägenhetsnät B B A Bredbandsanalys.se 2 1

2 Mål Förstå vad en KO är. Förstå skillnader på egenskaper för fast och mobilt bredband. Förstå egenskaper för 6 olika anslutningstekniker. B B A Bredbandsanalys.se 3 Varför bredband? Hela samhället bygger på bredband: socialt, affärsverksamhet, myndighetsinformation, sjukvård Fler än sju av tio hushåll och företag hade i oktober 2016 tillgång till bredband med en hastighet på minst 100 Mbit/s. Fibertillgången var 66,4 procent och ytterligare cirka 13 procent av hushållen finns i absoluta närheten av en fiberansluten byggnad. Detta visar PTS Mobiltäcknings- och bredbandskartläggning Vad är svårt? Välja anslutningsteknik - ska vara tillgänglig Hackers-säkerhet Hantera datorer-användarvänlighet Inte styrelsens ansvar, tas inte upp i denna kurs B B A Bredbandsanalys.se 4 2

3 Sammanfattning Rekommendationer Släpp inte äganderätten till nätet! Behåll valfriheten! Bygg fiber när det behövs! B B A Bredbandsanalys.se 5 Koaxkabel Kabel TV Cat 6 kabel-lan Fiber Parkabel- DSL Mobilantenn-LTE WiFi-router B B A Bredbandsanalys.se 6 3

4 Alternativ för flerfamiljshus DN, Aftonbladet etc Webb-servrar Webb-hotell WiFi WiFi Kabel-TV Internetleverantörer Telia, Tele2, 3, Telenor, ComHem Bredbandsbolaget m.fl. T.ex.: Öppen Fiber, Itux, IP-only m.fl, Se PTS Bredbandskartan Ev KO Kommunikationsoperatör=stadsnät Mobiltelefonen Tel-nätet ADSL Fiber Eth-Cat6 B B A Bredbandsanalys.se 7 Vad gör en KO? En kommunikationsoperatörer ansluter de enskilda lägenheterna till valfri tjänsteleverantör (Telia, Netflix, ComHem etc). En kommunikationsoperatörer betalar hyra för att få nyttja fastighetens passiva nät. Kommunikationsoperatören installerar switchar m.m. i brfs lokaler, som klarar av att samtidigt distribuera flera tjänster (TV, telefoni, Internet etc). BRF ska kunna nyttja nätet för egna tjänster mot en ersättning. B B A Bredbandsanalys.se 8 4

5 TV-leverantörer B B A Bredbandsanalys.se 9 Intertain >90 kanaler Vi levererar via fibernät på alla adresser där det går att beställa en tjänst från Serverado eller Kalejdo Namn Land / Region / Språk Går att beställa som 3 Sat Tysk Favoritkanal 9 Live Tysk Favoritkanal Abu Dhabi TV Mellanöstern Favoritkanal Al Arabiyah Mellanöstern Favoritkanal Al Jazeera Arabic Arabisk Favoritkanal Al Jazeera International Engelsk Favoritkanal Al Masriyah Egyptisk Favoritkanal ANN Arabisk Favoritkanal Balkan Media TV Serbisk Favoritkanal BN Music Bosnisk Favoritkanal BR-Alpha Tysk Favoritkanal BR-ARD Tysk Favoritkanal BVN Nederländsk Favoritkanal Canal 24 Horas Spansk Favoritkanal Channel One Rysk Favoritkanal DR1 Dansk Favoritkanal DR2 Dansk Favoritkanal Dubai TV Mellanöstern B B A Bredbandsanalys.se 10 5

6 Kommunikationsoperatörer & TV KO TV-distributörer Öppen Fiber (Telia) Alltele Bahnhof Boxer Bredbandsbolaget Canal Digital ComH em ja ja ja Ja via Server-ado Zitius (Telia) ja ja ja ja Ja via Serverado Stokab ja ja ja ja Open Universe ja ja ja ja ja ja Ja via Serverado Intertain IPsweden Telia Viasat ja ja ja ja ja Itux (ComHem) ja ja ja ja ja ja ja ja ja ja ja Via Europa ja Ja via Serverado Open Net (Telenor) ja ja ja ja ja Serverado ja ja ja ja Ip-Only Ja Ja Ja Ja Ja ja B B A Bredbandsanalys.se 11 Var hittar man vilka KO som finns PTS Bredbandskartan, hitta nätägare, ger en mix av KO och direktanslutning till operatörer; se länk på sista sidan B B A Bredbandsanalys.se 12 6

7 Vem betalar vem för Bredband? Tjänst ( TV, Internet, telefoni etc) Tjänsteleverantör (Tele2, Telia.) Kommunikations operatör (Öppen fiber..) Brf Brfmedlem Anslutning till kund Fastighetsnät +drift B B A Bredbandsanalys.se 13 Vad är styrelsens ansvar Den bredbandsaccess som styrelsen avtalat om med en leverantör åligger det även styrelsen att förvalta. Avtalet ska således bara gälla sådant som är generellt för alla medlemmar, dvs typ hastighet, tillgänglighet och fördröjningar. Avtalet ska inte definiera tjänster på användarnivå (TV-kanaler, webbservrar, IP-adresser ). PTS har tips om vad avtal ska innehålla, se länk-sidan sist. B B A Bredbandsanalys.se 14 7

8 Alternativ till en KO 1. Bredbandsleverantören fixar nätet och BRF får därmed endast deras tjänster. Det blir billigare, ibland upp till halva kostnaden. De flesta små BRF väljer den lösningen= gruppavtal. 2. Varje medlem ansluter via existerande möjligheter till vald operatör, t.ex. Mobilt eller DSL, kanske WiFi. B B A Bredbandsanalys.se 15 Fast eller mobilt bredband1(2) Vad är viktigt? Hög kapacitet? Tjänster? Lågt pris? Valfrihet? Tillgänglighet? Säkerhet? B B A Bredbandsanalys.se 16 8

9 Fast eller mobilt bredband 2(2) Mobilt + Mobiltelefonen kan agera WiFiaccesspunkt. Kan fungera även på sommarstället. Mobilt - Mobilt är dyrare om man använder bredband mycket. Mobilt ger låg bandbredd då många använder nätet. Mobiltäckning krävs. Moderna hus har problem. Fast + Fast är billigare om man använder bredband mycket. Fast ger samma bandbredd även om många använder nätet. Fast Hög startavgift. Sladd-elände, mycket kablar. B B A Bredbandsanalys.se 17 Nedladdat data GB Priser, exempel Fiber kr/mån Exempel en månad: 4 filmer á 2 h= 12GB (SD) upp till 98GB(UHD) Netflix: 3,0 Mb/s rekommenderas för SD-kvalitet 5,0 Mb/s rekommenderas för HD-kvalitet 25 Mb/s rekommenderas för Ultra HD-kvalitet 100 Mb/s fördelat på 20 hushåll är en bra tumregel. Typisk investering för fiber är ca 5000kr/lgh Mobilt kr/mån Mb/s Bandbredd B B A Bredbandsanalys.se 18 9

10 Stora variationer i priser för fast bredband Svenskt fast bredband med 100 Mbit/s ligger väl till i pris vid en internationell jämförelse. Priset varierar dock stort beroende på vilken affärsmodell som tillämpas. Det visar Post- och telestyrelsens (PTS) rapport Prisutvecklingen för mobiltelefoni och bredband Det billigaste svenska rikstäckande erbjudandet på fast bredband med 100 Mbit/s låg på 324 kronor per månad, och var sjunde billigast bland 15 jämförda länder. Om lokala abonnemang inkluderas i jämförelsen var Sverige näst billigast, med abonnemang som kostade 200 kronor per månad. Gruppanslutning för fast bredband, till exempel via en bostadsrättsförening, kan i allmänhet ytterligare sänka priset med upp till 50 procent. Här tillämpas dock ofta bindningstider på typiskt sett 3-5 år. Cirka privatabonnemang via fiber och kabel-tv-nät är gruppanslutningar. Konkurrenskraftiga priser för mobila tjänster Sverige hade det näst billigaste mobilabonnemanget med minst 100 samtal, 140 sms och 2 Gbyte data till priset 145 kronor per månad. Endast Finland hade ett billigare sådant abonnemang bland de 15 jämförda länderna. Om man jämför priser för svenska mobilabonnemang har de lägsta priserna sjunkit mellan 2015 och 2016 i flera datamängdskategorier. Priserna per Gbyte och månad skiljer sig också mycket mellan de svenska abonnemangen. Billigast var ett abonnemang med mycket inkluderad data (100 Gbyte) som kostade 5 kronor/gbyte medan ett abonnemang där endast 1 Gbyte ingår var dyrast och kostade 229 kronor/gbyte. Det är mycket positivt att de svenska priserna för mobiltelefoni och bredband är konkurrenskraftiga jämfört med vår omvärld och att vi har ett brett tjänsteutbud. Vår prisrapport visar också att det kan finnas pengar att spara för konsumenter och fastighetsägare genom att vara aktiv och då och då se över abonnemang och avtal, samt undvika långa bindningstider, säger Dan Sjöblom, PTS generaldirektör. Ta del av rapporten För mer information: Andreas Wigren, tfn: PTS presstjänst, tfn: Bakgrund PTS analyserar årligen prisutvecklingen för privatkunder inom mobiltelefoni och bredband. Rapporten bygger på internationella prisjämförelser med ett urval av länder, samt prisjämförelser för svenska abonnemang. Statistiken finns tillgänglig i PTS statistikportal. B B A Bredbandsanalys.se 19 Mobiltelefonen, 4G, LTE, 5G Pris: dyraste alternativet om man använder bredband mycket. Tillgänglighet: Täckningsgraden varierar, det kan vara svårt att nå alla rum eller fastigheter utanför tätorter. Kontrollera operatörens täckningsgrad. Kapacitet: Mobilsystemet delar kapaciteten mellan användare. Vid tider då många använder nätet går kapaciteten/användare ner. Mobilsystem är uppbyggda för att fördela tillgänglig kapacitet rättvist. B B A Bredbandsanalys.se 20 10

11 Fastighetsnät, WiFi WiFi bredbandsanslutning till fastigheten anordnas separat. Spridning till lägenheterna via WiFi. Bra leverantörer är Ruckus och Cisco, HP och Aruba. B B A Bredbandsanalys.se 21 WiFi Pris: WiFi behöver en nätanslutning, t.ex. via fiber. Tillgänglighet: Det är svårt att få bra och jämn täckning i alla rum i en fastighet. Ju fler grannar som skaffar WiFi, desto svårare blir det att få bra anslutning. WiFi-sändarna stör varandra. Kapacitet: WiFi-systemet delar kapaciteten mellan användare. Vid tider då många använder nätet går kapaciteten/användare ner. WiFi-system är inte uppbyggda för att fördela tillgänglig kapacitet rättvist utan är slumpmässigt fördelad. Har man otur får man vänta mycket. B B A Bredbandsanalys.se 22 11

12 Fastighetsnät, Fiber bredbandsanslutning till fastigheten via ett eller flera fiberpar. Router eller omkopplingsbox i källaren. Spridning till lägenheterna via fiber eller koppar-kabel. Fiber kräver en extra låda i lägenheten (konverter som omvandlar ljus till elsignal). B B A Bredbandsanalys.se 23 Fiber Pris: Fiber är dyraste alternativet p.g.a. installation men också bästa alternativet. Tillgänglighet: Det är mycket god tillgänglighet på fibersystem, det är mycket svårt att störa fibertrafiken. Kapacitet: Fiber har i praktiken obegränsad kapacitet. B B A Bredbandsanalys.se 24 12

13 Fastighetsnät, DSL Telekabel ADSL använder befintlig kabel för telefoni utan att störa telefonin. Kabeln går hela vägen till telefonstationen för varje enskild abonnent. Ingen ny installation i bostaden behövs. En router för omvandling av signalen till Ethernet behövs. Vanligt och bra ju kortare avstånd till telestationen. B B A Bredbandsanalys.se 25 DSL Pris: DSL är prisvärt alternativ p.g.a. det utnyttjar befintligt nät och ger rimlig kapacitet om man är nära en telefonstation. Tillgänglighet: Det är i regel stabilt men kan störas av blixt och andra överspänningar. Viss nedmontering av kopparkablar pågår, speciellt i områden med stolpledningar. Kapacitet: Man kommer i regel inte upp i mer än Mb/s oftast 1-2 Mb/s vid längre avstånd. B B A Bredbandsanalys.se 26 13

14 Fastighetsnät, Kabel-TV Kabel för TV Kabel-TV använder befintligt nät för TV även till telefoni och Internet. Kabeln går ibland till en aggregationspunkt i källaren men är ofta ett kaskaderat nät. Kaskaderade system har sämre prestanda. Ingen ny installation i bostaden behövs. En router för omvandling av signalen till Ethernet behövs. B B A Bredbandsanalys.se 27 Kabel-TV Pris: Medelpris och bra kapacitet. Tillgänglighet: Det är i regel stabilt. Kapacitet: Man kommer i regel inte upp i mer än 100 Mb/s, vilket räcker långt. Kapaciteten beror på nätstrukturen, är nätet ett stjärnnät eller kaskadkopplat? B B A Bredbandsanalys.se 28 14

15 Fastighetsnät, Eth-Cat5-nät Kopparkabel, s.k. Cat5 eller Cat6. En kabel till varje lägenhet. Man behöver ingen omvandlare i lägenheten. Fiber B B A Bredbandsanalys.se 29 Eth-Cat5E/6-nät Pris: Lågt pris, ingen opto-elektrisk omvandlare. Tillgänglighet: Det är stabilt men risk för störningar orsakade av EMC och induktion. Kapacitet: Man kommer i regel inte upp i mycket mer än 100 Mb/s. B B A Bredbandsanalys.se 30 15

16 Elnät-Homeplug B B A Bredbandsanalys.se 31 Elnätet-Homeplug Pris: Lågt pris men begränsat nät. Överföring stoppas av elmätare. Tillgänglighet: Det är stabilt. Kapacitet: Man kommer i regel inte upp i mycket mer än 100 Mb/s. Kapaciteten minskar om det finns överspänningskydd i nätet, vilket man rimligen bör ha. Bra för spridning inom en fastighet. Övrigt: Används i regel inom en bostad B B A Bredbandsanalys.se 32 16

17 Teknikjämförelse Mobiltel Bra Brf behöver inte göra något Dåligt Dyrt DSL Nät finns i regel Låg bandbredd Begränsade tjänster Kabel-TV Nät finns ofta Begränsade tjänster Eth-nät Catx Ingen konverter El-störningar Fiber Stort tjänsteutbud med KO, framtidssäkert Dyr installation WiFi Minimal kabeldragning Orättvis tillgång B B A Bredbandsanalys.se 33 Framtida nät WiFi nät kompletterar dålig mobiltäckning Sensorer (Internet of Things, IOT) E-hälsa (medicinska mätvärden) Trygghetstjänster (Digital Portvakt, kamera, ljud/bild, dörrlås via nätet, trygghetslarm ) B B A Bredbandsanalys.se 34 17

18 Dålig mobil-täckning inomhus? Problem i många nya fastigheter med metallisolering på fönster som även isolerar mot mobilradio. Det går varken att ringa eller ta emot samtal. B B A Bredbandsanalys.se 35 Mobil-otäckt inomhus lösningsförslag Mobilsystem IP-telefoni 1. WiFi-calling Opertören kopplar om 2. Andra fönster 1. Vidarekoppling (app i telefonen) 2. LTE-router 3. IP-telefoni (enbart IP-tel., Skype) 4.3G-repeater kr, ev flyttbar till sommarstället B B A Bredbandsanalys.se 36 18

19 Skype användningsfall Man ringer från extern telefon till Skype: Det kommer att ringa på alla inloggade enheter samtidigt, te.x. signal till 3GPP-mobiltelefon och till ipad på privat WiFi-nät. Man ringer från mobiltelefonen som är på privat WiFi till fast tel.nr som ej är Skype. Vice versa går också bra. Mobilen kopplar automatiskt över till WiFi när ett förut använt nät är nåbart. (Test med Samsung/Android-mobiltelefon) Omkoppling till Skype från mobiltelefonen vid ej svar behövs inte eftersom det ringer på två ställen (se punkt 1). Man ringer till någon som är utanför WiFi-täckning med Skype. Om man är i 3GPP-täckning så tar Skype-appen emot samtalet(dvs ringer). Nytt WiFi-nät måste man logga in på för att Skype ska fungera i. B B A Bredbandsanalys.se 37 Sensorsystem/E-hälsa Fukt Brand m.m. kräver hög säkerhet i anslutningen, dvs dubbla system: KO och Brf ska äga nätet Sensor Router Mobiltelefonen Kabel-TV Fiber Verisure, Sector, Svenska alarm m.fl. Dubbla anslutningar Sensor-server KO ADSL WiFi B B A Bredbandsanalys.se 38 19

20 Formell process för Brf-beslut Bredbandsanslutning anses vara jämförbart med vatten/avlopp/el/tv och kan inkluderas i årsavgiften för alla medlemmar via styrelsebeslut, se dom från Malmö Tingsrätt mål nr T B B A Bredbandsanalys.se 39 Slutsats Eftersom en BRF består av många medlemmar med väldigt olika behov bör man satsa på ett system som ger stor valfrihet, dvs KO-lösningen. Direktanslutning till en operatör har oftast prisfördel. Brf ska äga nätet så att ombyggnader för framtida lösningar kan göras. Eftersom en fastighet ska existera långsiktigt är fiber den bästa anslutningstekniken. B B A Bredbandsanalys.se 40 20

21 Länkar PTS: %C3%A4sta.pdf (modell för glesbygdsanslutningar) (PTSFS 2013:3 - Post- och telestyrelsens föreskrifter och allmänna råd om innehåll i avtal) Bredbandskartan Svenska Stadsnätsföreningen: upphandling-av-kommunikationsoperator-i-oppna-nat-2015.pdf (modell för upphandling av KO-tjänster) Telekområdgivarna: (juridisk rådgivning för konsumenter avseende IT-tjänster) Bredbandsforum: (stöd för bredbandsutbyggnad i områden som inte redan har det) Bredbandskollen B B A Bredbandsanalys.se 41 Kontakt: B B A Bredbandsanalys.se 42 21

22 Liten ordlista 4G LTE =Long Term Evolution 5G Senaste generationen på marknaden 2018 DSL Digital Subscriber Line Catx Category x Eth Ethernet FEC Forward error correction GB Gigabit (miljard) HD High Definition KO Kommunikationsoperatör MB Megabit (miljon) SD Standard definition (normal TV) SSID Service Set Identifier UAS Unavailable seconds UHD Ultra High Definition WiFi Wireless Fidelity(?) Category x klassificering av LAN kablar. Cat 5e, 6, 7och 8 finns. UTP unshielded twisted pair FTP foiled twisted pair B B A Bredbandsanalys.se 43 WiFi router konfigurering Demonstration av konfigurering av en WiFi-router 1. Anslutningar och fabriksåterställning 2. Anslut med kabel, hitta lösenord och logga in. 3. Läs ut SSID och lösenord och ändra dem 4. Ändra kanal 5. Ändra kanalbredd (20 eller 40 MHz) 6. DHCP och flera routrar 7. Vad är frågor? 8. WiFi analyzer på smartphone för att se störande kanaler B B A Bredbandsanalys.se 44 22

23 WiFi installation 1(2) Placering: En viktig del när du ska bygga ett trådlöst WiFi nätverk är att tänka på placering och säkerhet. Placeringen skall vara högt, centralt och öppet. Inte inlåst i ett plåtskåp vid golvet i en garderob!! SSID: Skapa ett eget namn på nätverket (SSID). Det går ofta att ställa in så att namnet inte syns när andra letar efter nät. Kryptering: Slå på krypteringen. WPA2 är den bästa tekniken för att göra ditt trådlösa nätverk säkert. Störningar: Tekniken är känslig för yttre störningar som DECT-telefoner, mikrovågsugnar samt dina grannars nätverk.det räcker med att det finns ett (1) annat trådlöst nätverk i närheten för att den trådlösa prestandan ska sjunka. 2.4GHz bandet når relativt långt vilket gör att det är svårt att få WiFi att fungera på ett bra sätt när det finns flera sändare nära varandra. Kanalval: Kontollera lediga kanaler med appen WiFi analyzer. Det är framförallt kanal 1, kanal 6 och kanal 11 som används, då dessa kanaler inte överlappar varandra. I många enheter fungerar inte mellanliggande kanaler (2,3,4,5,7,8,9,10). B B A Bredbandsanalys.se 45 WiFi installation 2(2) Kanalbredd: En router kan antingen använda 20 MHz eller 40 MHz breda kanaler på 2,4 GHz-bandet. Ju större kanalbredd (antal MHz) som det trådlösa nätverket får använda, desto högre hastighet kan det hålla. Det är dock sällan routern kan dra nytta av de 40 MHz breda kanalerna på 2,4 GHz-bandet. Vissa routrar märker att det finns andra nätverk i närheten och går ner automatiskt till 20 MHz kanalbredd för att få bättre mottagning. Med en smalare bandbredd blir uteffekten högre och signal/brus-förhållandet bättre vilket gynnar kapaciteten i ett stört nät. Uteffekt: Vissa routrar har en möjlighet att ställa in uteffekten. Anledningen att man skulle vilja sänka uteffekten är att man inte vill störa andra enheter eller att man inte vill utsätta sig för onödigt mycket radiostrålning. Standarder: b är en långsam standard. Om man har en sådan enhet tillsammans med andra modernare enheter så drar den gamla ner hastigheten för alla enheter i nätet. Beacon (Sv:fyr ) Intervall: Beacon är det signal som annonserar att det finns en router i närheten. Signalen i sig minskar utrymmet för riktig trafik. Om det går att ställa om tiden för den så ställ den på t.ex. 300ms hellre än 100ms. B B A Bredbandsanalys.se 46 23

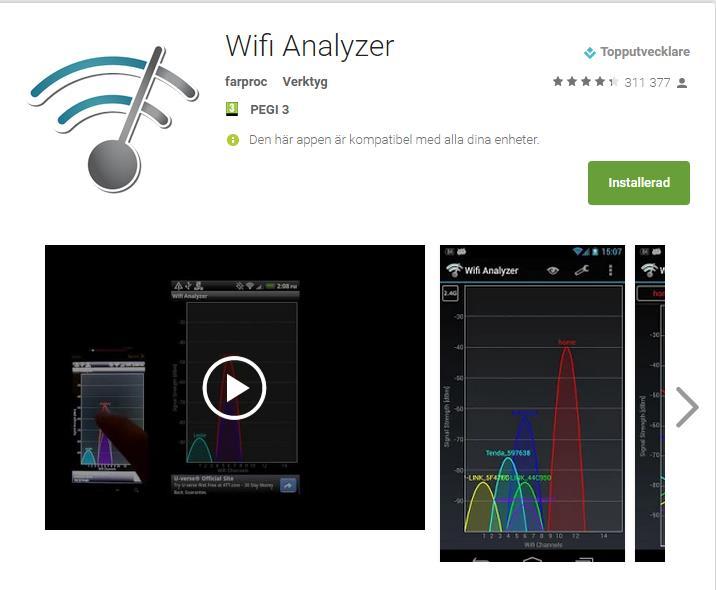

24 WiFi-analyzer Android: *#0011# mer/wifi B B A Bredbandsanalys.se 47 Dokumentation Lägenhetsnät x Modem Cisco NAT enabled DHCP Server Mgmt anv.namn/lösenord: admin/1210 WiFi: ComHem 4a941, password riesling WAN Management IP WiFi ComHem GW WAN Modem+W ifi Stationär PC Lenovo MACd4:3d:7e:1d:2a:62 Accesspoint D-Link DIR 600 B5 DHCP Server disabled NAT disabled DG om-doc-3-bu60.comhem.se DG Mgmt IP admin/password Sven AP: D-link router B Printer Eth ext Eth kabel Via elnätet Eth ext kök WiFi Laptop MAC 00:c2:c6:28:2a:8a B B A Bredbandsanalys.se 48 24
