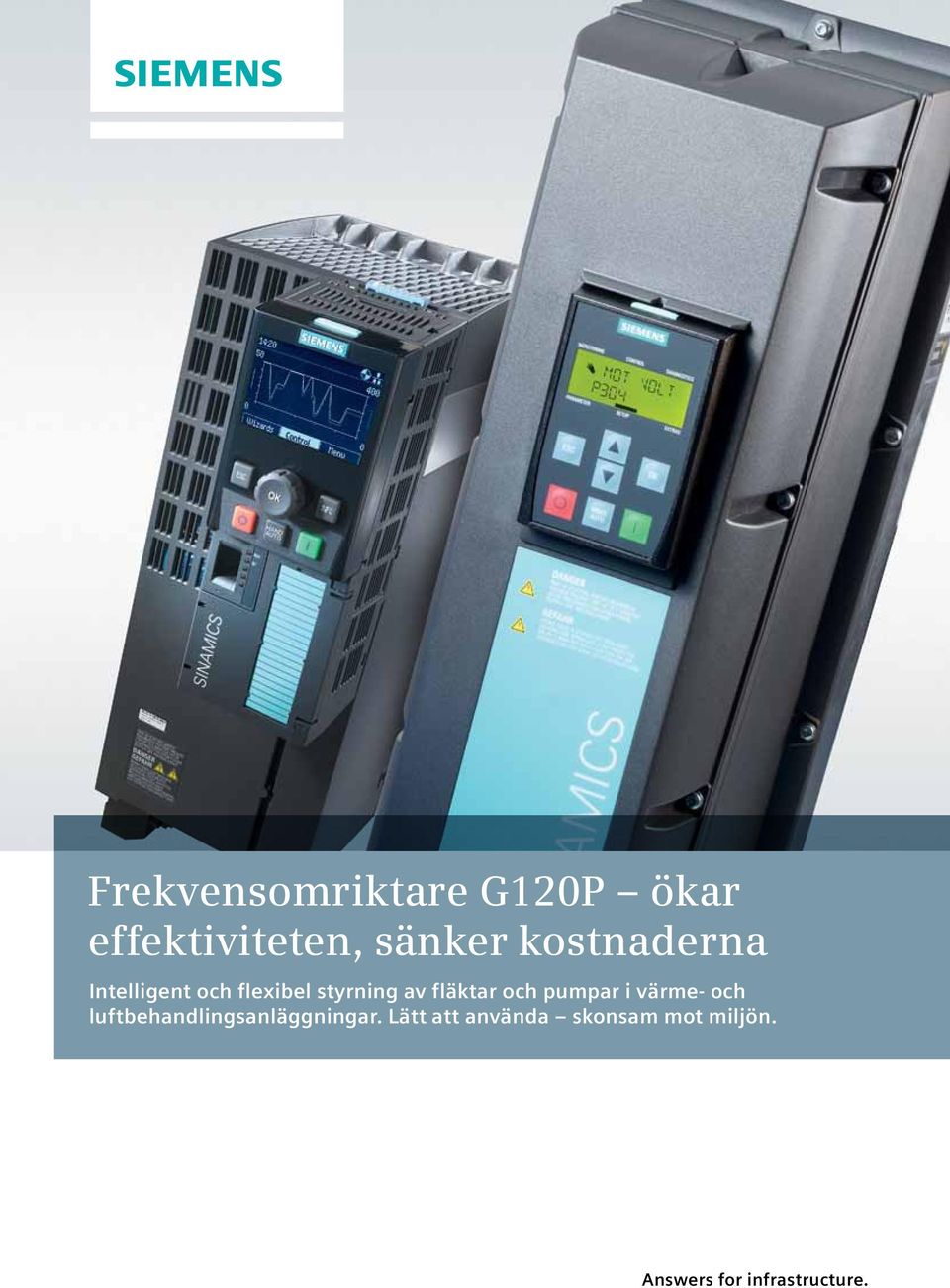

1 Frekvensomriktare G120P ökar effektiviteten, sänker kostnaderna Intelligent och flexibel styrning av fläktar och pumpar i värme- och luftbehandlingsanläggningar. Lätt att använda skonsam mot miljön. Answers for infrastructure.

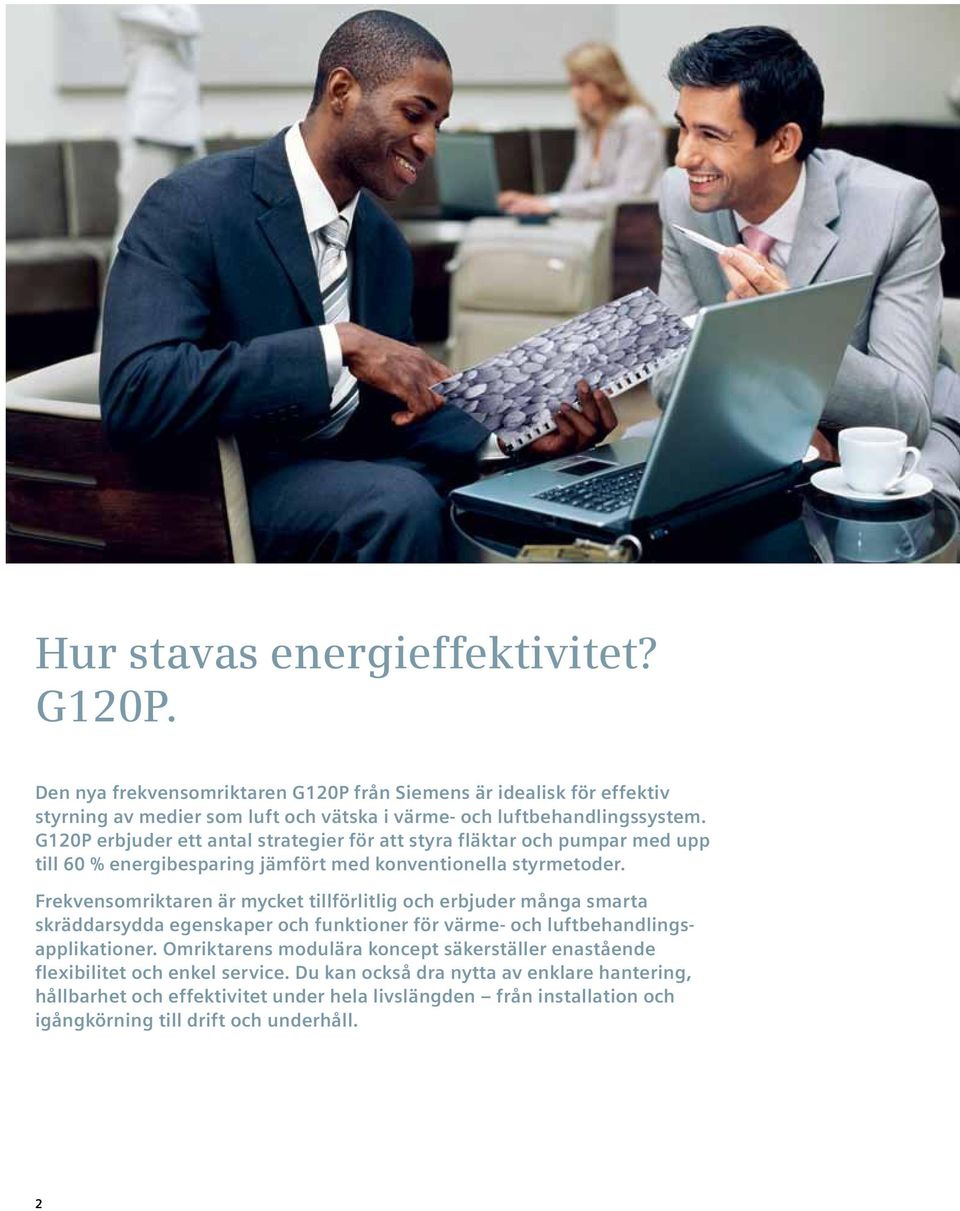

2 Hur stavas energieffektivitet? G120P. Den nya frekvensomriktaren G120P från Siemens är idealisk för effektiv styrning av medier som luft och vätska i värme- och luftbehandlingssystem. G120P erbjuder ett antal strategier för att styra fläktar och pumpar med upp till 60 % energibesparing jämfört med konventionella styrmetoder. Frekvensomriktaren är mycket tillförlitlig och erbjuder många smarta skräddarsydda egenskaper och funktioner för värme- och luftbehandlingsapplikationer. Omriktarens modulära koncept säkerställer enastående flexibilitet och enkel service. Du kan också dra nytta av enklare hantering, hållbarhet och effektivitet under hela livslängden från installation och igångkörning till drift och underhåll. 2

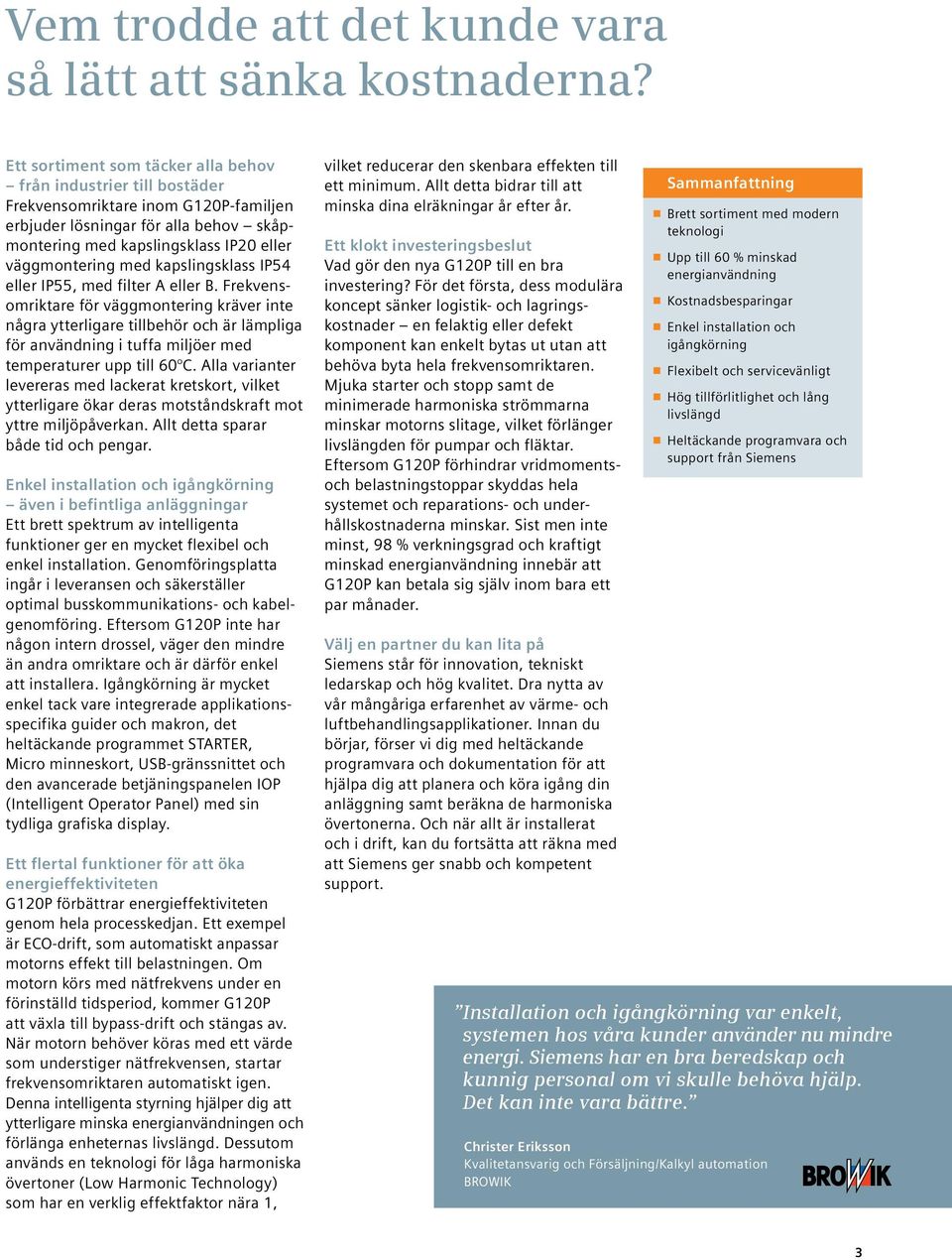

3 Vem trodde att det kunde vara så lätt att sänka kostnaderna? Ett sortiment som täcker alla behov från industrier till bostäder Frekvensomriktare inom G120P-familjen erbjuder lösningar för alla behov skåpmontering med kapslingsklass IP20 eller väggmontering med kapslingsklass IP54 eller IP55, med filter A eller B. Frekvensomriktare för väggmontering kräver inte några ytterligare tillbehör och är lämpliga för användning i tuffa miljöer med temperaturer upp till 60 C. Alla varianter levereras med lackerat kretskort, vilket ytterligare ökar deras motståndskraft mot yttre miljöpåverkan. Allt detta sparar både tid och pengar. Enkel installation och igångkörning även i befintliga anläggningar Ett brett spektrum av intelligenta funktioner ger en mycket flexibel och enkel installation. Genomföringsplatta ingår i leveransen och säkerställer optimal busskommunikations- och kabelgenomföring. Eftersom G120P inte har någon intern drossel, väger den mindre än andra omriktare och är därför enkel att installera. Igångkörning är mycket enkel tack vare integrerade applikationsspecifika guider och makron, det heltäckande programmet STARTER, Micro minneskort, USB-gränssnittet och den avancerade betjäningspanelen IOP (Intelligent Operator Panel) med sin tydliga grafiska display. Ett flertal funktioner för att öka energieffektiviteten G120P förbättrar energieffektiviteten genom hela processkedjan. Ett exempel är ECO-drift, som automatiskt anpassar motorns effekt till belastningen. Om motorn körs med nätfrekvens under en förinställd tidsperiod, kommer G120P att växla till bypass-drift och stängas av. När motorn behöver köras med ett värde som understiger nätfrekvensen, startar frekvensomriktaren automatiskt igen. Denna intelligenta styrning hjälper dig att ytterligare minska energianvändningen och förlänga enheternas livslängd. Dessutom används en teknologi för låga harmoniska övertoner (Low Harmonic Technology) som har en verklig effektfaktor nära 1, vilket reducerar den skenbara effekten till ett minimum. Allt detta bidrar till att minska dina elräkningar år efter år. Ett klokt investeringsbeslut Vad gör den nya G120P till en bra investering? För det första, dess modulära koncept sänker logistik- och lagringskostnader en felaktig eller defekt komponent kan enkelt bytas ut utan att behöva byta hela frekvensomriktaren. Mjuka starter och stopp samt de minimerade harmoniska strömmarna minskar motorns slitage, vilket förlänger livslängden för pumpar och fläktar. Eftersom G120P förhindrar vridmomentsoch belastningstoppar skyddas hela systemet och reparations- och underhållskostnaderna minskar. Sist men inte minst, 98 % verkningsgrad och kraftigt minskad energianvändning innebär att G120P kan betala sig själv inom bara ett par månader. Välj en partner du kan lita på Siemens står för innovation, tekniskt ledarskap och hög kvalitet. Dra nytta av vår mångåriga erfarenhet av värme- och luftbehandlingsapplikationer. Innan du börjar, förser vi dig med heltäckande programvara och dokumentation för att hjälpa dig att planera och köra igång din anläggning samt beräkna de harmoniska övertonerna. Och när allt är installerat och i drift, kan du fortsätta att räkna med att Siemens ger snabb och kompetent support. Sammanfattning Brett sortiment med modern teknologi Upp till 60 % minskad energianvändning Kostnadsbesparingar Enkel installation och igångkörning Flexibelt och servicevänligt Hög tillförlitlighet och lång livslängd Heltäckande programvara och support från Siemens Installation och igångkörning var enkelt, systemen hos våra kunder använder nu mindre energi. Siemens har en bra beredskap och kunnig personal om vi skulle behöva hjälp. Det kan inte vara bättre. Christer Eriksson Kvalitetansvarig och Försäljning/Kalkyl automation BROWIK 3

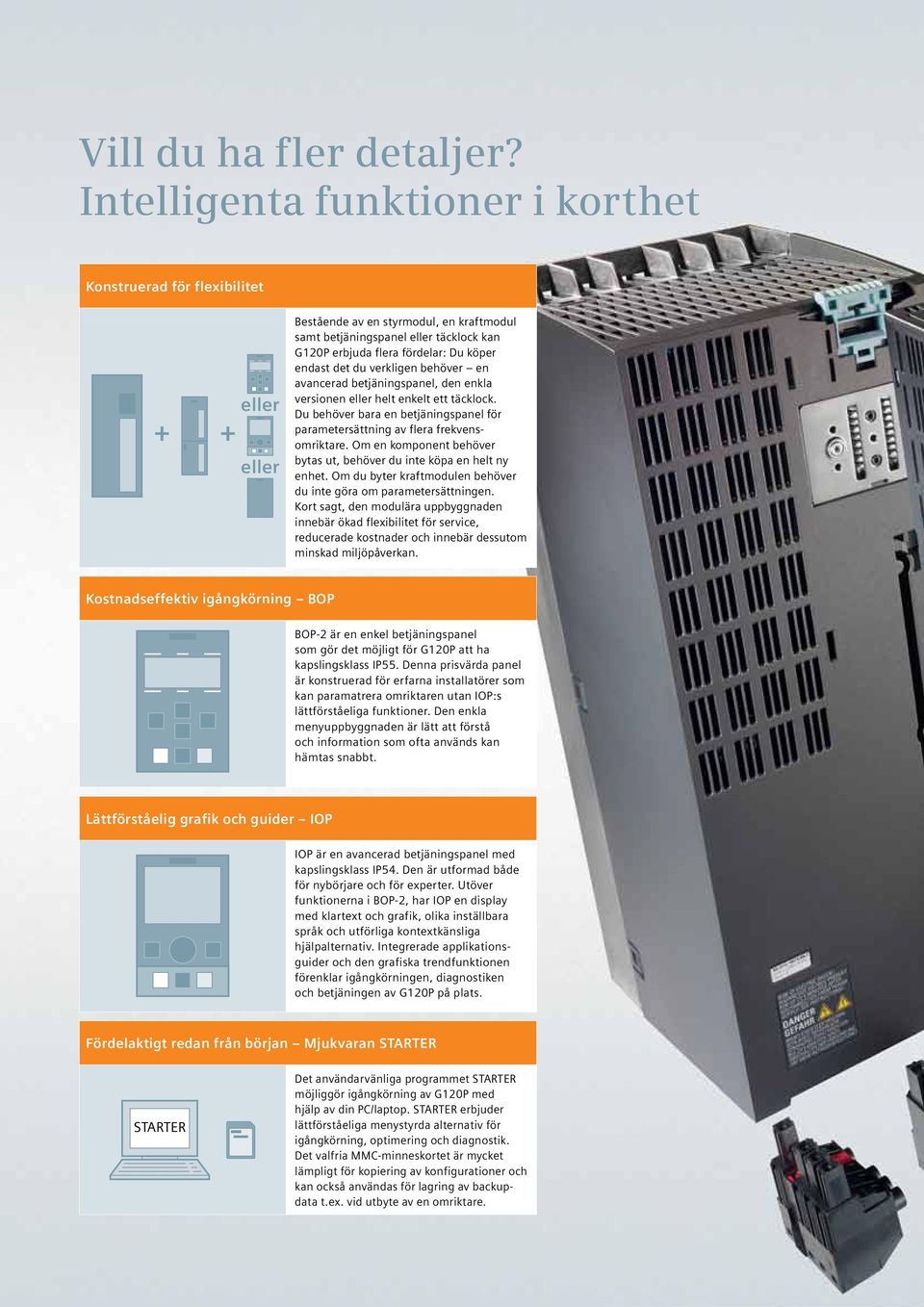

4 Vill du ha fler detaljer? Intelligenta funktioner i korthet Konstruerad för flexibilitet + + eller eller Bestående av en styrmodul, en kraftmodul samt betjäningspanel eller täcklock kan G120P erbjuda flera fördelar: Du köper endast det du verkligen behöver en avancerad betjäningspanel, den enkla versionen eller helt enkelt ett täcklock. Du behöver bara en betjäningspanel för parametersättning av flera frekvensomriktare. Om en komponent behöver bytas ut, behöver du inte köpa en helt ny enhet. Om du byter kraftmodulen behöver du inte göra om parametersättningen. Kort sagt, den modulära uppbyggnaden innebär ökad flexibilitet för service, reducerade kostnader och innebär dessutom minskad miljöpåverkan. Kostnadseffektiv igångkörning BOP BOP-2 är en enkel betjäningspanel som gör det möjligt för G120P att ha kapslingsklass IP55. Denna prisvärda panel är konstruerad för erfarna installatörer som kan paramatrera omriktaren utan IOP:s lättförståeliga funktioner. Den enkla menyuppbyggnaden är lätt att förstå och information som ofta används kan hämtas snabbt. Lättförståelig grafik och guider IOP IOP är en avancerad betjäningspanel med kapslingsklass IP54. Den är utformad både för nybörjare och för experter. Utöver funktionerna i BOP-2, har IOP en display med klartext och grafik, olika inställbara språk och utförliga kontextkänsliga hjälpalternativ. Integrerade applikationsguider och den grafiska trendfunktionen förenklar igångkörningen, diagnostiken och betjäningen av G120P på plats. Fördelaktigt redan från början Mjukvaran STARTER STARTER Det användarvänliga programmet STARTER möjliggör igångkörning av G120P med hjälp av din PC/laptop. STARTER erbjuder lättförståeliga menystyrda alternativ för igångkörning, optimering och diagnostik. Det valfria MMC-minneskortet är mycket lämpligt för kopiering av konfigurationer och kan också användas för lagring av backupdata t.ex. vid utbyte av en omriktare. 4

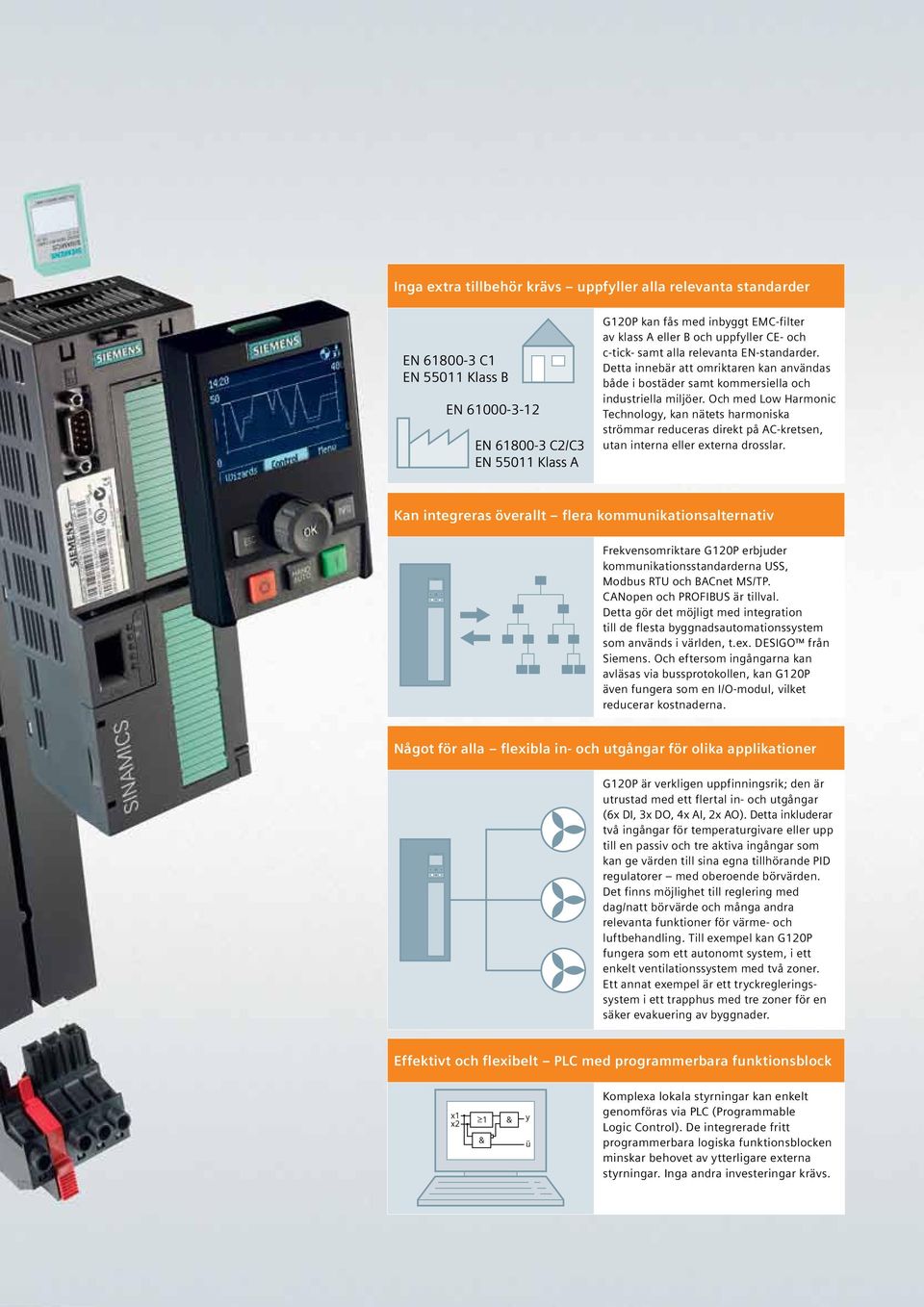

5 Inga extra tillbehör krävs uppfyller alla relevanta standarder EN C1 EN Klass B EN EN C2/C3 EN Klass A G120P kan fås med inbyggt EMC-filter av klass A eller B och uppfyller CE- och c-tick- samt alla relevanta EN-standarder. Detta innebär att omriktaren kan användas både i bostäder samt kommersiella och industriella miljöer. Och med Low Harmonic Technology, kan nätets harmoniska strömmar reduceras direkt på AC-kretsen, utan interna eller externa drosslar. Kan integreras överallt flera kommunikationsalternativ Frekvensomriktare G120P erbjuder kommunikationsstandarderna USS, Modbus RTU och BACnet MS/TP. CANopen och PROFIBUS är tillval. Detta gör det möjligt med integration till de flesta byggnadsautomationssystem som används i världen, t.ex. DESIGO från Siemens. Och eftersom ingångarna kan avläsas via bussprotokollen, kan G120P även fungera som en I/O-modul, vilket reducerar kostnaderna. Något för alla flexibla in- och utgångar för olika applikationer G120P är verkligen uppfinningsrik; den är utrustad med ett flertal in- och utgångar (6x DI, 3x DO, 4x AI, 2x AO). Detta inkluderar två ingångar för temperaturgivare eller upp till en passiv och tre aktiva ingångar som kan ge värden till sina egna tillhörande PID regulatorer med oberoende börvärden. Det finns möjlighet till reglering med dag/natt börvärde och många andra relevanta funktioner för värme- och luftbehandling. Till exempel kan G120P fungera som ett autonomt system, i ett enkelt ventilationssystem med två zoner. Ett annat exempel är ett tryckregleringssystem i ett trapphus med tre zoner för en säker evakuering av byggnader. Effektivt och flexibelt PLC med programmerbara funktionsblock x1 x2 > 1 & & y ü Komplexa lokala styrningar kan enkelt genomföras via PLC (Programmable Logic Control). De integrerade fritt programmerbara logiska funktionsblocken minskar behovet av ytterligare externa styrningar. Inga andra investeringar krävs. 5

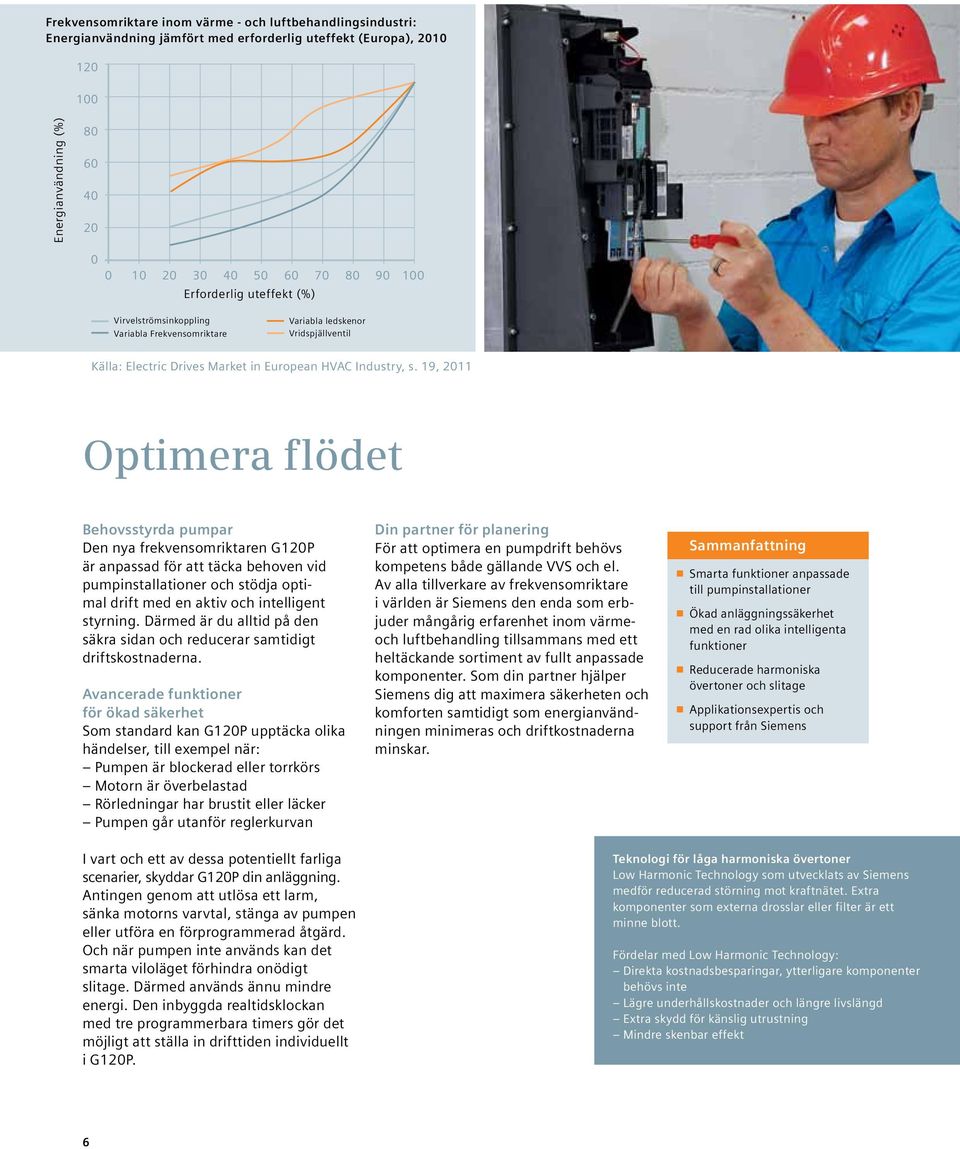

6 Frekvensomriktare inom värme - och luftbehandlingsindustri: Energianvändning jämfört med erforderlig uteffekt (Europa), Energianvändning (%) Erforderlig uteffekt (%) Virvelströmsinkoppling Variabla Frekvensomriktare Variabla ledskenor Vridspjällventil Källa: Electric Drives Market in European HVAC Industry, s. 19, 2011 Optimera flödet Behovsstyrda pumpar Den nya frekvensomriktaren G120P är anpassad för att täcka behoven vid pumpinstallationer och stödja optimal drift med en aktiv och intelligent styrning. Därmed är du alltid på den säkra sidan och reducerar samtidigt driftskostnaderna. Avancerade funktioner för ökad säkerhet Som standard kan G120P upptäcka olika händelser, till exempel när: Pumpen är blockerad eller torrkörs Motorn är överbelastad Rörledningar har brustit eller läcker Pumpen går utanför reglerkurvan Din partner för planering För att optimera en pumpdrift behövs kompetens både gällande VVS och el. Av alla tillverkare av frekvensomriktare i världen är Siemens den enda som erbjuder mångårig erfarenhet inom värmeoch luftbehandling tillsammans med ett heltäckande sortiment av fullt anpassade komponenter. Som din partner hjälper Siemens dig att maximera säkerheten och komforten samtidigt som energianvändningen minimeras och driftkostnaderna minskar. Sammanfattning Smarta funktioner anpassade till pumpinstallationer Ökad anläggningssäkerhet med en rad olika intelligenta funktioner Reducerade harmoniska övertoner och slitage Applikationsexpertis och support från Siemens I vart och ett av dessa potentiellt farliga scenarier, skyddar G120P din anläggning. Antingen genom att utlösa ett larm, sänka motorns varvtal, stänga av pumpen eller utföra en förprogrammerad åtgärd. Och när pumpen inte används kan det smarta viloläget förhindra onödigt slitage. Därmed används ännu mindre energi. Den inbyggda realtidsklockan med tre programmerbara timers gör det möjligt att ställa in drifttiden individuellt i G120P. Teknologi för låga harmoniska övertoner Low Harmonic Technology som utvecklats av Siemens medför reducerad störning mot kraftnätet. Extra komponenter som externa drosslar eller filter är ett minne blott. Fördelar med Low Harmonic Technology: Direkta kostnadsbesparingar, ytterligare komponenter behövs inte Lägre underhållskostnader och längre livslängd Extra skydd för känslig utrustning Mindre skenbar effekt 6

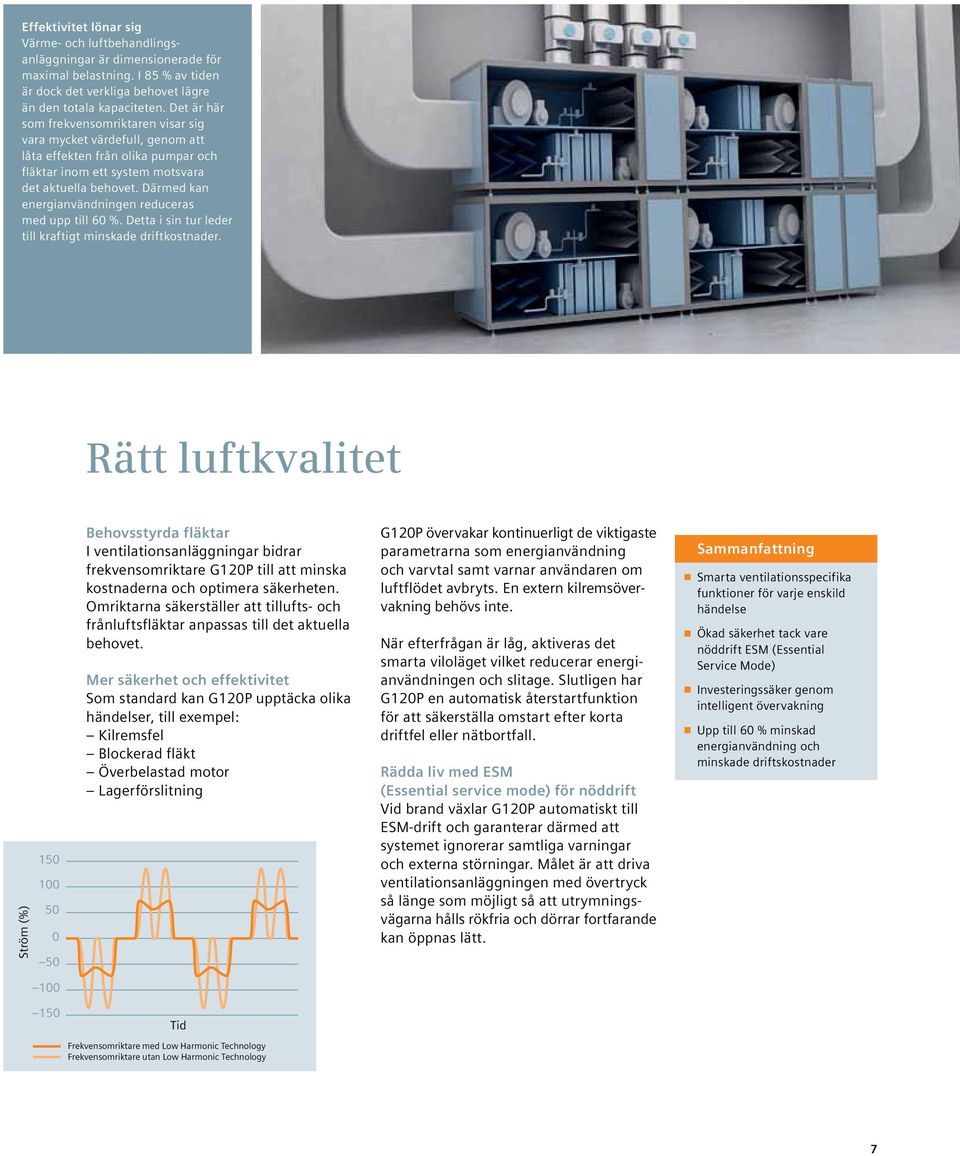

7 Effektivitet lönar sig Värme- och luftbehandlingsanläggningar är dimensionerade för maximal belastning. I 85 % av tiden är dock det verkliga behovet lägre än den totala kapaciteten. Det är här som frekvensomriktaren visar sig vara mycket värdefull, genom att låta effekten från olika pumpar och fläktar inom ett system motsvara det aktuella behovet. Därmed kan energianvändningen reduceras med upp till 60 %. Detta i sin tur leder till kraftigt minskade driftkostnader. Rätt luftkvalitet Ström (%) Behovsstyrda fläktar I ventilationsanläggningar bidrar frekvensomriktare G120P till att minska kostnaderna och optimera säkerheten. Omriktarna säkerställer att tillufts- och frånluftsfläktar anpassas till det aktuella behovet. Mer säkerhet och effektivitet Som standard kan G120P upptäcka olika händelser, till exempel: Kilremsfel Blockerad fläkt Överbelastad motor Lagerförslitning G120P övervakar kontinuerligt de viktigaste parametrarna som energianvändning och varvtal samt varnar användaren om luftflödet avbryts. En extern kilremsövervakning behövs inte. När efterfrågan är låg, aktiveras det smarta viloläget vilket reducerar energianvändningen och slitage. Slutligen har G120P en automatisk återstartfunktion för att säkerställa omstart efter korta driftfel eller nätbortfall. Rädda liv med ESM (Essential service mode) för nöddrift Vid brand växlar G120P automatiskt till ESM-drift och garanterar därmed att systemet ignorerar samtliga varningar och externa störningar. Målet är att driva ventilationsanläggningen med övertryck så länge som möjligt så att utrymningsvägarna hålls rökfria och dörrar fortfarande kan öppnas lätt. Sammanfattning Smarta ventilationsspecifika funktioner för varje enskild händelse Ökad säkerhet tack vare nöddrift ESM (Essential Service Mode) Investeringssäker genom intelligent övervakning Upp till 60 % minskad energianvändning och minskade driftskostnader Tid Frekvensomriktare med Low Harmonic Technology Frekvensomriktare utan Low Harmonic Technology 7

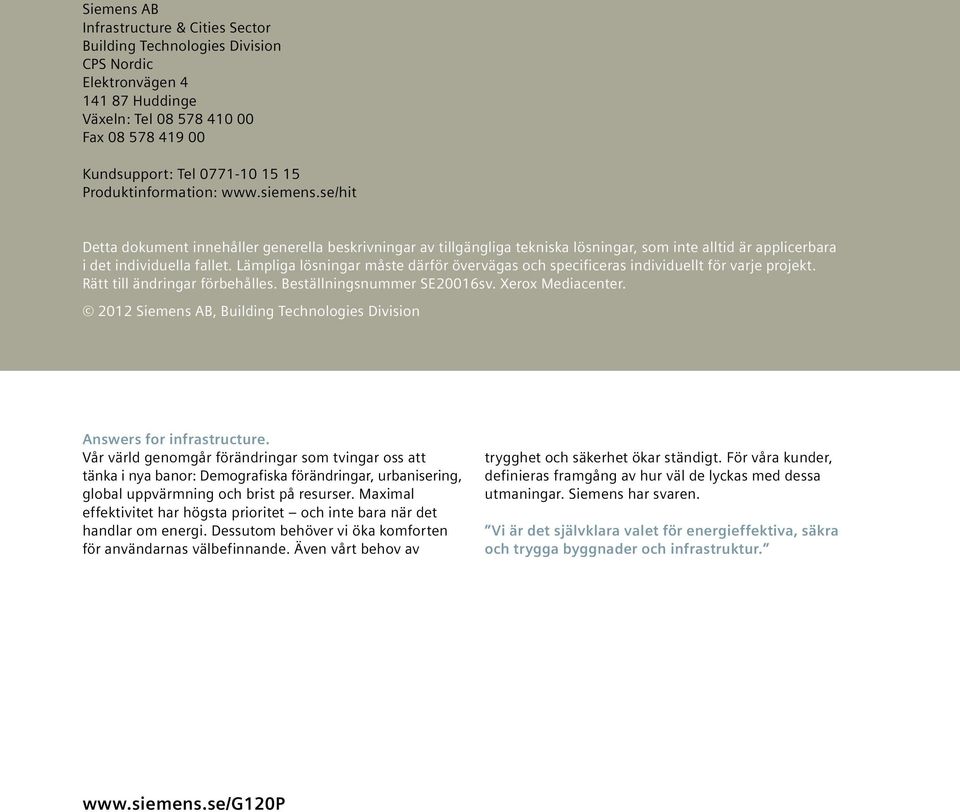

8 Siemens AB Infrastructure & Cities Sector Building Technologies Division CPS Nordic Elektronvägen Huddinge Växeln: Tel Fax Kundsupport: Tel Produktinformation: Detta dokument innehåller generella beskrivningar av tillgängliga tekniska lösningar, som inte alltid är applicerbara i det individuella fallet. Lämpliga lösningar måste därför övervägas och specificeras individuellt för varje projekt. Rätt till ändringar förbehålles. Beställningsnummer SE20016sv. Xerox Mediacenter Siemens AB, Building Technologies Division Answers for infrastructure. Vår värld genomgår förändringar som tvingar oss att tänka i nya banor: Demografiska förändringar, urbanisering, global uppvärmning och brist på resurser. Maximal effektivitet har högsta prioritet och inte bara när det handlar om energi. Dessutom behöver vi öka komforten för användarnas välbefinnande. Även vårt behov av trygghet och säkerhet ökar ständigt. För våra kunder, definieras framgång av hur väl de lyckas med dessa utmaningar. Siemens har svaren. Vi är det självklara valet för energieffektiva, säkra och trygga byggnader och infrastruktur.
