2 Del 1 Vad är WinLink 2000? WinLink 2000 (WL2K) är ett världsomspännande system av fria resurser för att utväxla e-post med amatörradio.

3 Vad är WinLink 2000? Användbart för att sända e-post med radio från fjärran platser, eller i nödsituationer.

4 Hur fungerar det? The TheInternet Internet Wien Perth Halifax San Diego Fem datorer (fyra av dem visas ovan) fungerar som Common Message Servers (). De organiserar, synkroniserar och handhar WinLink e-post-trafik. Alla innehåller samma information.

5 En KLIENT Station (Det är DU!) En typisk amatörradiostation för e-post består av enkla komponenter. WinLink använder epostadresser som t.ex En Radio och en Bra Antenn Radio Data Interface En TNC eller Ljudkorts interface Laptop för en Portabel station Paclink programvara med t.ex Mozilla Thunderbird Ham Computer Winlink Express programvara Windows Operating System Paclink (TNC = Terminal Node Controller) or Winlink Express Internet Internet

6 Det enklaste sättet att använda WinLink-systemet är med en TELNET-förbindelse Radio Data Interface Ham Computer TELNET Paclink or RMS Express Internet Internet

7 En radio-brygga till Internet kallas en Radio Message Server (RMS). För att sända eller ta emot epost, en station kopplar upp sig mot en radio message server som alltid är ansluten till Internet. Radio Radio Data Interface Data Interface Ham Computer Paclink or Winlink Express RMS Internet Internet

8 En radio-brygga till Internet kallas en Radio Message Server (RMS). Upp till 50 km mellan stationer använder vi VHF paketradio. VHF Radio VHF Radio Data Interface Data Interface Ham Computer Paclink RMS Packet Internet Internet

9 WinLink använder normal e-post Du kan sända & ta emot radio-e-post direkt till internets e-postanvändare och till och med till mobiltelefoner (dvs SMS). VHF Radio VHF Radio Data Interface Data Interface Ham Computer Paclink RMS Packet Internet Internet

10 WinLink använder normal e-post Du kan sända & ta emot radio-e-post direkt till internet e-postanvändare och till och med till mobiltelefoner (SMS). Det fungerar även andra hållet! VHF Radio VHF Radio Data Interface Data Interface Ham Computer Paclink RMS Packet Internet Internet

11 Paket-nät eller digipeatrar kan användas om den närmaste RMS Gateway inte har Internet längre NODE NODE Paket-nät som t.ex: FPAC NET-ROM FLEX-NET VHF Radio VHF Radio VHF Radio Data Interface Data Interface Data Interface RMS Packet RMS Packet Ham Computer Paclink Internet Internet

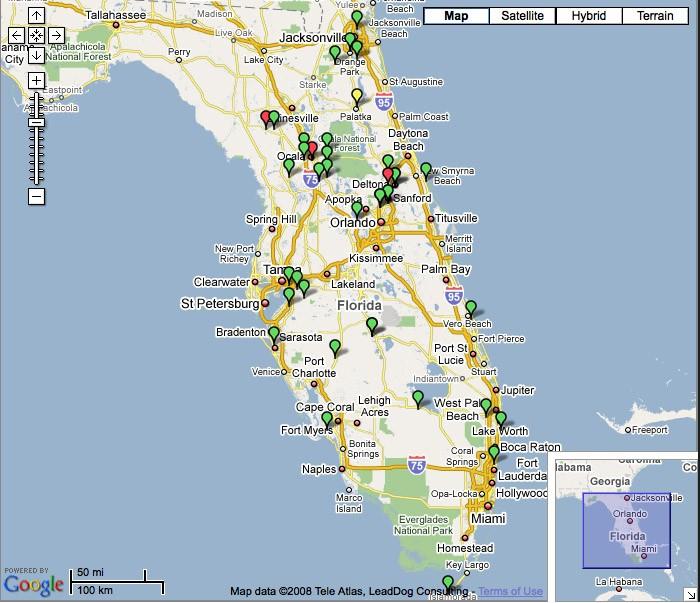

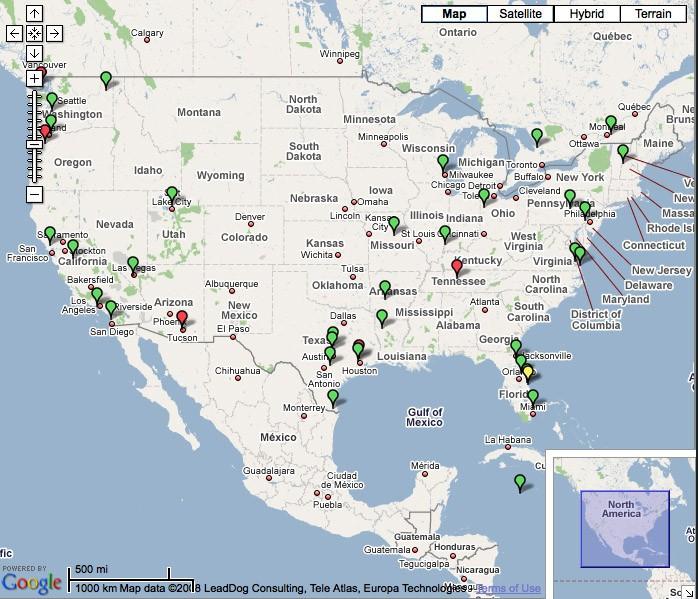

12 RMS Packet Gateway -stationer i Florida

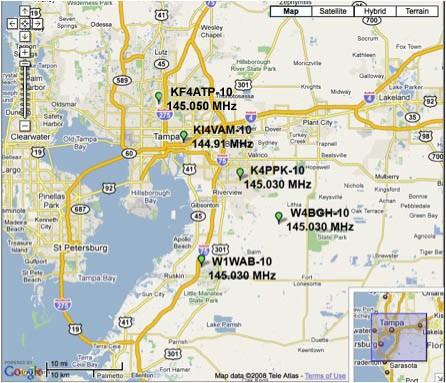

13 RMS Packet Gateway -stationer i Hillsborough Texten 10 kallas en Secondary Station IDentifier (SSID) och 10 används ofta för en RMS Packet gateway station.

14 Exempel: VHF Winlink RMS Packet Stations KI4VAM MHz - County Ctr, Tampa* KF4ATP MHz Hillsborough EOC* W4BGH MHz Riverview, FL* W1WAB MHz Sun City Center, FL** W4ACS MHz Pinellas EOC*** K4PPK MHz Valrico, FL**** *I drift 24x7 **Repareras just nu ***Ej i drift ännu ****Enbart tillgänglig under nödsituationer.

15 Kortvågsradio används för RMS som är långt bort För långa avstånd och svår terräng, kan man använda HF-radio och Pactor-moderna (1-4), och nyligen även WinMOR. HF Radio VHF Radio Data Interface HF Radio Data Interface Data Interface Ham Compute r RMS HF or RMS WinMOR Paclink or Winlink Express Internet Internet

16 Kortvågsradio används för RMS som är långt bort Om de lokala VHF RMS gateway -stationerna inte har Internet längre, kanske HF Pactor eller WinMOR är det bästa valet VHF Radio Data Interface VHF Radio HF Radio Data Interface Data Interface HF Radio Data Interface Ham Compute r RMS Packet Paclink RMS HF or RMS Express Internet Internet

17 RMS HF Gateway Stations (Pactor) Typisk RMS HF-Station: W9MR Keensburg, IL (p3) (p3) (p3) (p3) (p3) = Pactor 3

18 Hur sänder vi E-post med Paclink? Skapa först E-post i en epost-klient som t.ex Mozilla THunderbird Sänd det sedan till Paclink som uppför sig som en POP3 mail-server. Beordra sedan Paclink att koppla upp sig (antingen med paketradio VHF eller med HF), och att sedan överföra meddelandet.

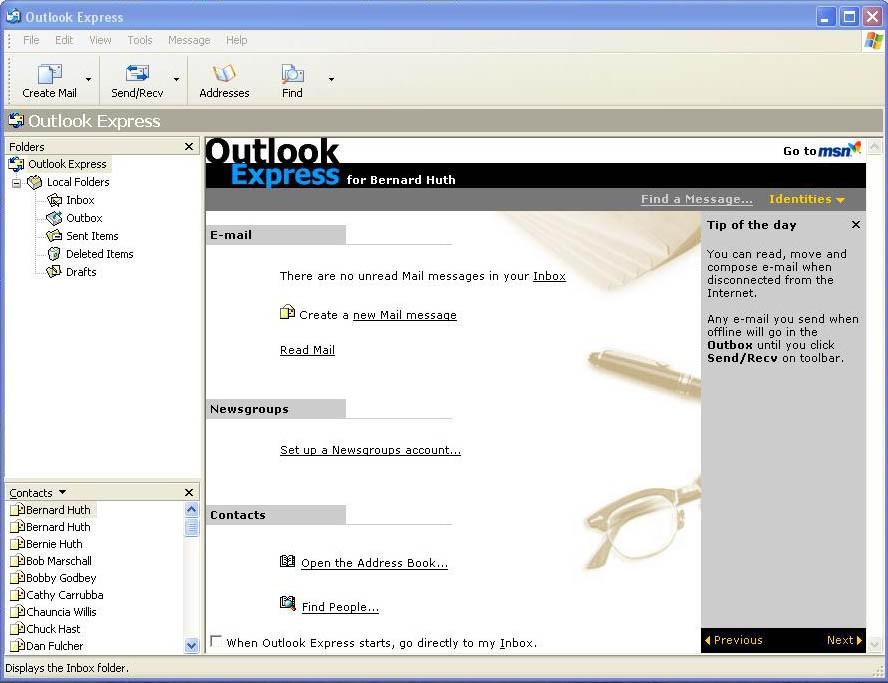

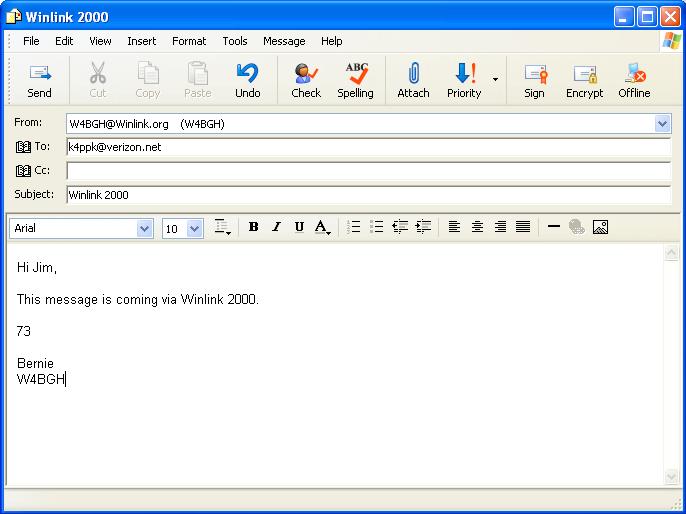

19 Skapa e-post i Outlook Express

20 Paclink sänder meddelandet Packet radio activity Post Office

21 Låt oss börja om Hur startar Du? 1. Hämta programvaran från: 2. Installera detta Winlink-klient-program (Din epostadress är 3. Sänd ett ebrev med radio eller Telnet 4. Skapa ett konto hos (valbart)

22 WinLink Klient-Program Paclink VHF Packet a) TNC b) Soundcard (AGWPE) HF Pactor a) TNC

23 WinLink Klient-Program Paclink VHF Packet a) TNC b) Soundcard (AGWPE) HF Pactor a) TNC Winlink Express VHF Packet a) TNC HF Pactor a) TNC HF WinMOR a) Soundcard

24 WinLink Klient-Program Paclink Winlink Express Bägge kräver Windows som operativsystem.net Framework behövs a) Detta kan medföra att äldre versioner av Windows inte kan användas

25 WinLink Klient-Program Paclink Externt e-post-program (t.ex Outlook Express) Winlink Express Internt e-post-program Programmen kommer att slås ihop, i framtiden.

26 Några finesser i WinLink Winlink har en White List för att hindra SPAM. E-post från steve@spamyou.com till w4aaa@winlink.org kommer bara att levereras, om avsändaren finns i White List för w4aaa. En epost-adress adderas till din White List när du (från Winlink) sänder till den adressen. All epost med //WL2K i början av ämnesraden, kommer att levereras till dig, oavsett om avsändaren är i din White List, eller inte.

27 Några finesser i WinLink Här är ett problem som vi råkade ut för, under the 2008 MassCasualty drill. Vi sände epost, med Winlink 2000 till: races@hillsboroughcounty.org Det kom aldrig några svar. Varför? Som skydd mot SPAM, använde The County IT Department en metod som kallas Bounce Address Tag Validation (BATV) som modifierade FRÅN-adressen i svaret till: pvrs=races=986108f28@hillsboroughcounty.org Detta fanns inte I vår White List och slängdes därför bort! Lösning: Godkänn domännamnet hillsboroughcounty.org i din White List, eller använd //WL2K först I ämnesraden.

28 Winlink har en White List för att hindra SPAM E-post från till kommer bara att levereras, om avsändaren finns i White List för w4aaa. En epost-adress adderas till din White List när du (från Winlink) sänder till den adressen. All epost med //WL2K i början av ämnesraden, kommer att levereras till dig, oavsett om avsändaren är i din White List, eller inte. WinLink har som standard en maximal storlek på ett meddelande = 120 kbyte, inklusive bilagor. En användare kan ändra sin egen personliga maxstorlek för meddelanden.

29 Time for a Quick Break

30 Del 2 (fortsättning på engelska) How to Setup Paclink and RMS Express 1. Paclink a) General Settings b) Outlook Express Client c) Telnet Channel d) TNC VHF Packet Channel e) TNC HF Pactor Channel f) Sound Card VHF Packet 2. RMS Express a) WinMOR WL2K

31 Setting up Paclink File Menu Items

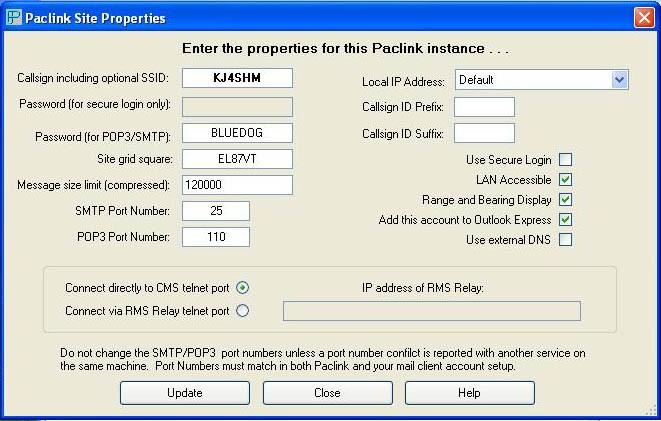

32 Setting up Paclink Site Properties

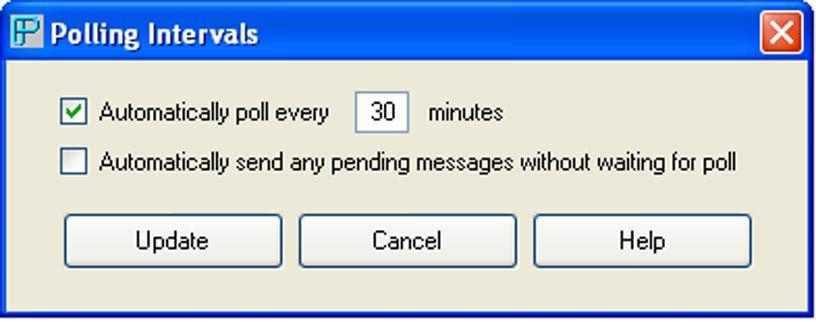

33 Setting up Paclink Polling Interval Paclink will reconnect to the WinLink System every 30 Minutes to send and/or receive messages.

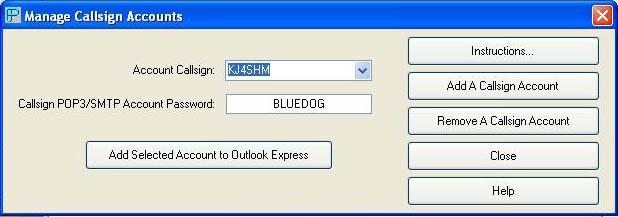

34 Setting up Paclink Callsign Accounts The callsign is normally the base callsign without an SSID. A callsign with an SSID is considered a separate account from the base account.

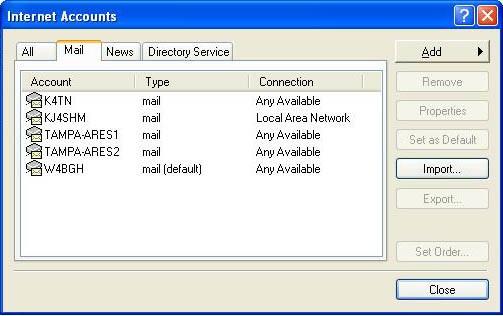

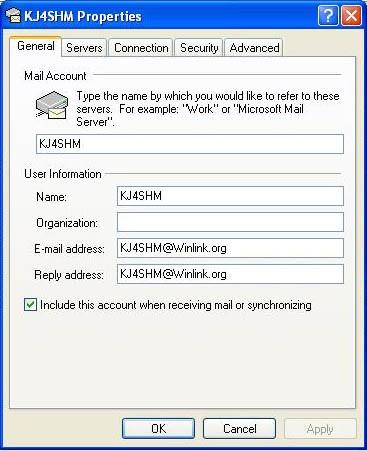

35 Setting up Outlook Express for Paclink

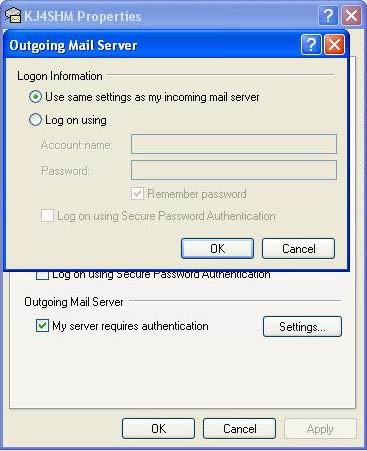

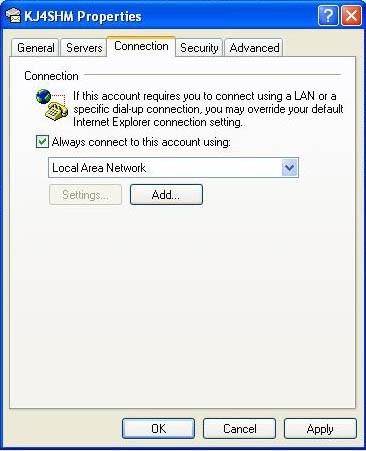

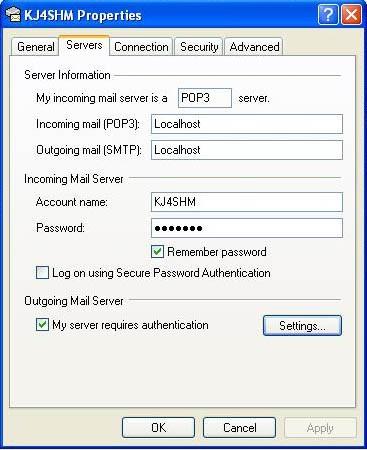

37 Setting up Outlook Express for Paclink Password must match the password in Paclink. Outgoing Mail Server requires authentication.

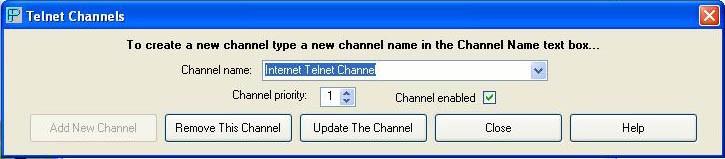

39 Setting up Paclink Telnet Channels

40 Setting up a VHF Packet TNC Channel Channel Priority: 1 High; 5 Low During automatic connection, Paclink will start at highest priority and continue to lower priorities until it has a successful connection.

41 Setting up Paclink TNC Channels Note - Paclink has files to set up parameters for the TNC: e.g. C:\Paclink\Data\ExampleKPC3+.aps These can be edited with Notepad.

42 Setting up a Packet TNC Channels It is important to adjust the TX Audio from the TNC to the radio to prevent over-modulating the transceiver. If a deviation meter is available, set the deviation to slightly less than 3 khz. Some TNCs have a potentiometer for adjusting the TX Audio. Some Kantronics models use a software command e.g. xmitlvl (range from 0 to 502)

43 Setting up a Packet TNC Channels Many TNCs have three operating modes. a. Terminal normal for keyboard-to-keyboard. b. Host for computer interfacing. c. KISS also for computer interfacing. Some older TNCs don t have the Host mode. a. Can be used with AGWPE in KISS mode. Paclink normally puts the TNC into the Host mode and returns it to the Terminal mode when the program exits. New Native KISS drivers are available for radios with internal TNCs like the Kenwood TM-D710a.

44 Sending an Create message in Outlook Express

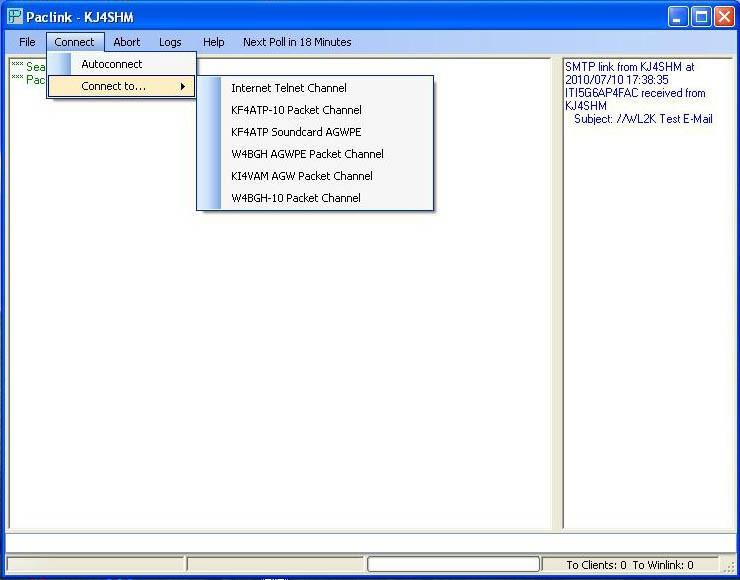

45 Tell Paclink to Connect to a Channel Note: If Autoconnect is chosen the Priorities will determine which Channel will be used. Post Office

46 Paclink sends the message Packet radio activity Post Office

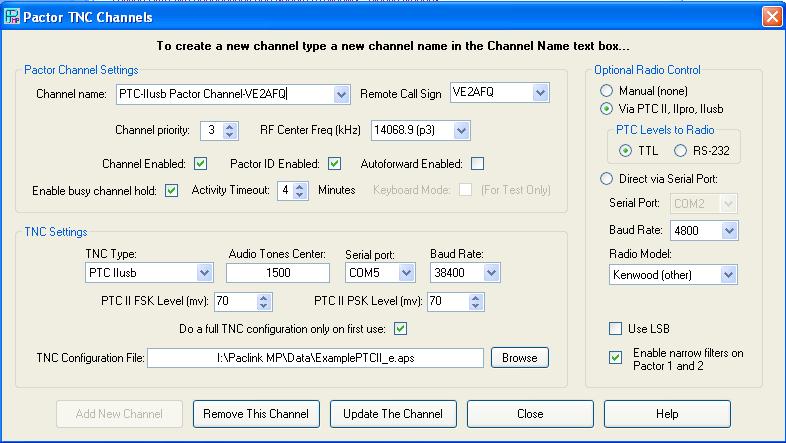

47 Setting up Paclink for HF Pactor Autoforward Enabled is normally left unchecked. A Pactor connection then requires manual initiation to insure a clear frequency.

48 Setting up Paclink Sound Card Packet Requires computer sound card and simple radio interface. Donner Digital Interface for Alinco DR-135T

49 Setting up Paclink Sound Card Packet Requires computer sound card and simple radio interface. A third-party program called AGW Packet Engine creates a virtual TNC using a Sound Card that can be used by Paclink. ( AGW Packet Engine is free, and an enhanced version called Packet Engine Pro is available for a small fee. This software also allows multiple programs to use a single hardware TNC. Some problems have been reported with AGW Packet Engine and Windows 7 and external USB sound cards. Operation with the computer s primary sound card seems OK. Hopefully AGW Packet Engine updates will solve the problems.

50 Setting up Paclink Sound Card Packet Important note: Sound Card interfaces are susceptible to RF feedback, and ferrite materials should be liberally used to minimize the negative effects of this feedback.

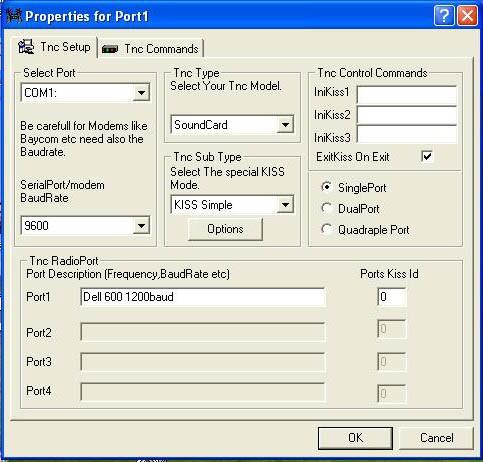

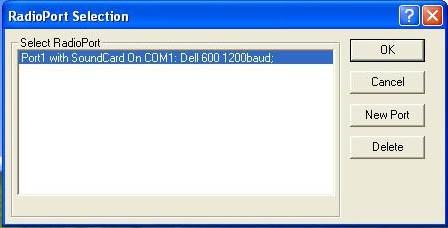

51 Setting up Paclink Sound Card Packet The first requirement in AGW Packet Engine is to create a Radio Port.

52 Setting up Paclink Sound Card Packet The first requirement in AGW Packet Engine is to create a Radio Port.

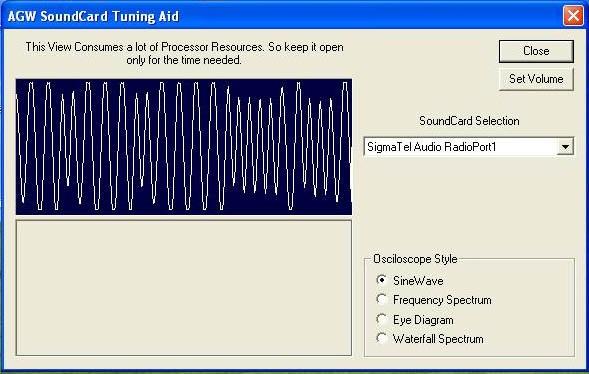

53 Setting up Paclink Sound Card Packet Use the AGWPE Tuning Aid to set the RX audio level using the transceiver s volume control in conjuction with the computers audio mixer.

54 Setting up Paclink Sound Card Packet

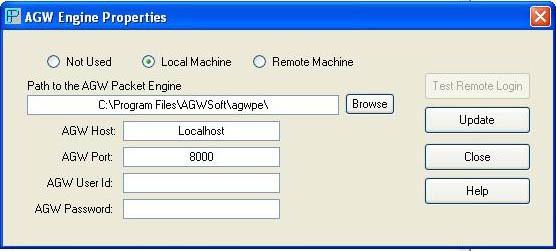

55 Setting up Paclink Sound Card Packet Now open Paclink s File AGW Engine Properties and create and Browse to AGWPE s file location. Paclink will start AGWPE when required.

56 Setting up Paclink Sound Card Packet

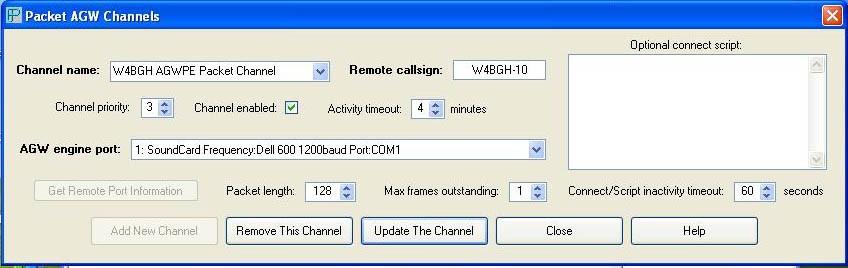

57 Setting up Paclink Sound Card Packet Now open Paclink s File Packet AGW Channels and create a new channel. You are now ready to connect using an AGW Channel.

58 Pause for Questions

59 Now - RMS Express for HF WinMOR WinMOR is an Sound Card protocol that is an alternative to TNC-based Pactor with speeds approaching Pactor 2. The application program is RMS Express which utilizes a virtual WinMOR TNC. There is a small registration fee to offset the development costs of the Winlink development team. RMS Express uses a free propagation predicting program called voacapx that must be installed on the C-drive in a folder c:\itshfbc Like Paclink, RMS Express may be downloaded from the Winlink web site:

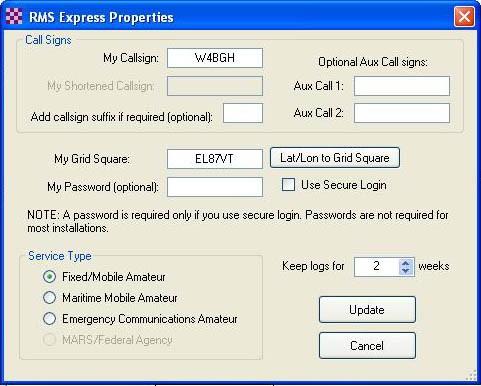

60 Setting Up RMS Express Start out with the Files RMS Express Setup menu

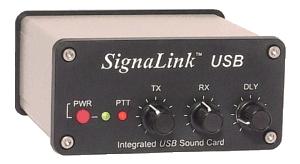

61 Setting Up RMS Express The Winlink developers recommend the use of an external sound card to make sure the timing circuits are sufficiently stable for the WinMOR decoder. An example is the Tigertronics Signalink with a USB connection. Retail price is $100 including a cable for a specific transceiver. It includes a VOX circuit for automatically enabling the rig s PTT circuit. The computer usually identifies an external sound card as USB Audio CODEC.

62 Setting Up RMS Express

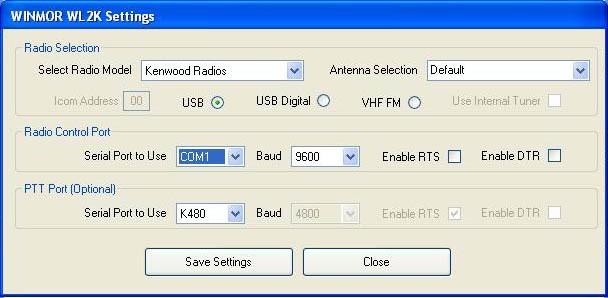

63 Setting Up RMS Express

64 Setting Up RMS Express A test result less than 50 can be a problem.

65 Setting Audio Levels Receive audio should be in the green region. Transmit audio should small enough to avoid generating any ALC indication in the transceiver. The transceiver should be in the USB mode regardless of the band.

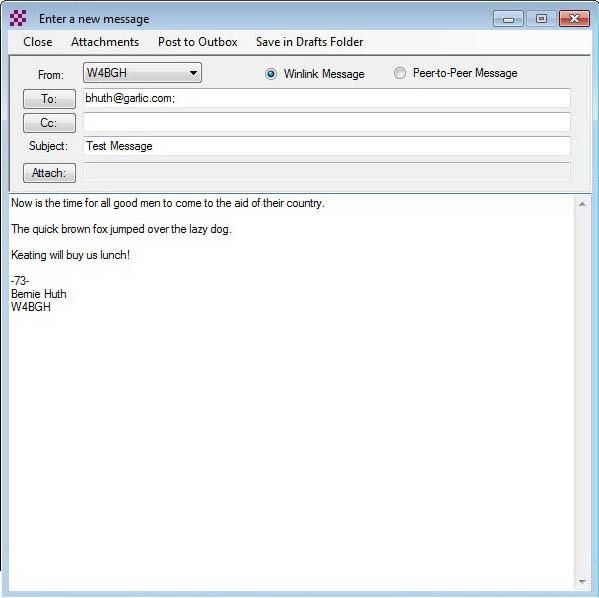

66 Now, Create a New Message

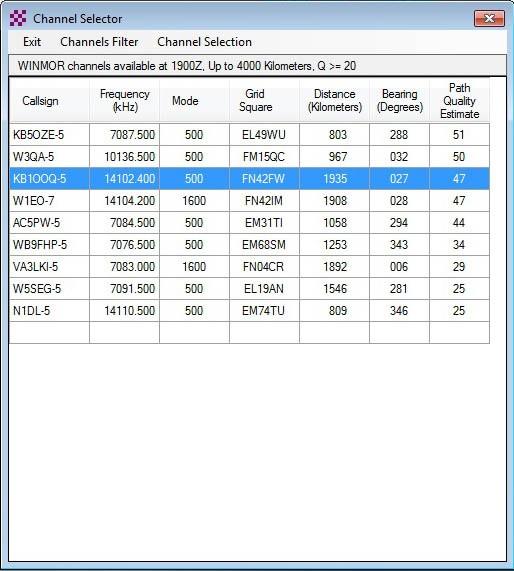

67 Start Session & Select Channel

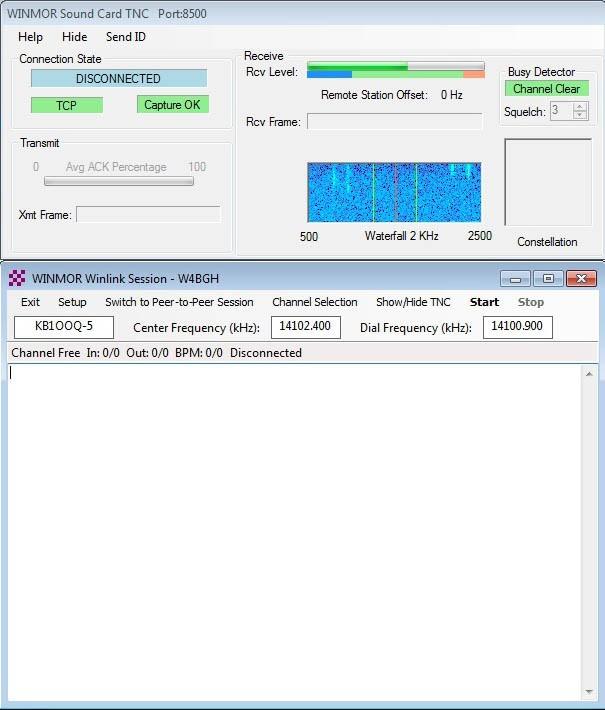

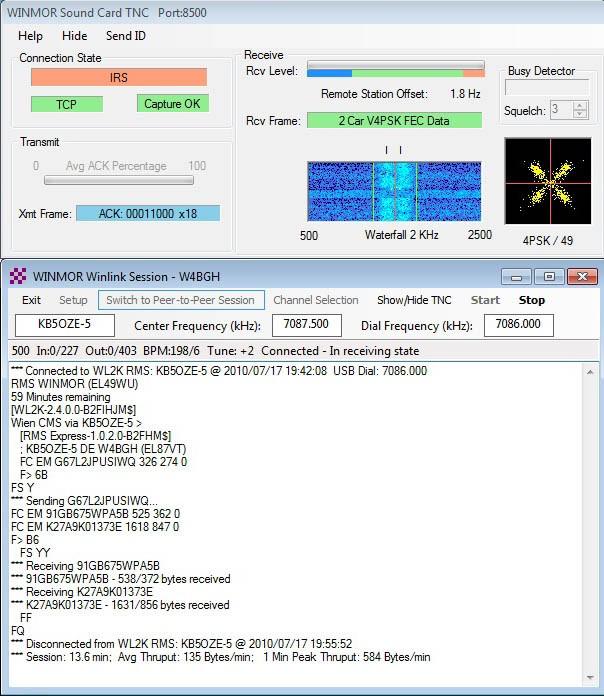

68 Start the Connection to the WinMOR Server

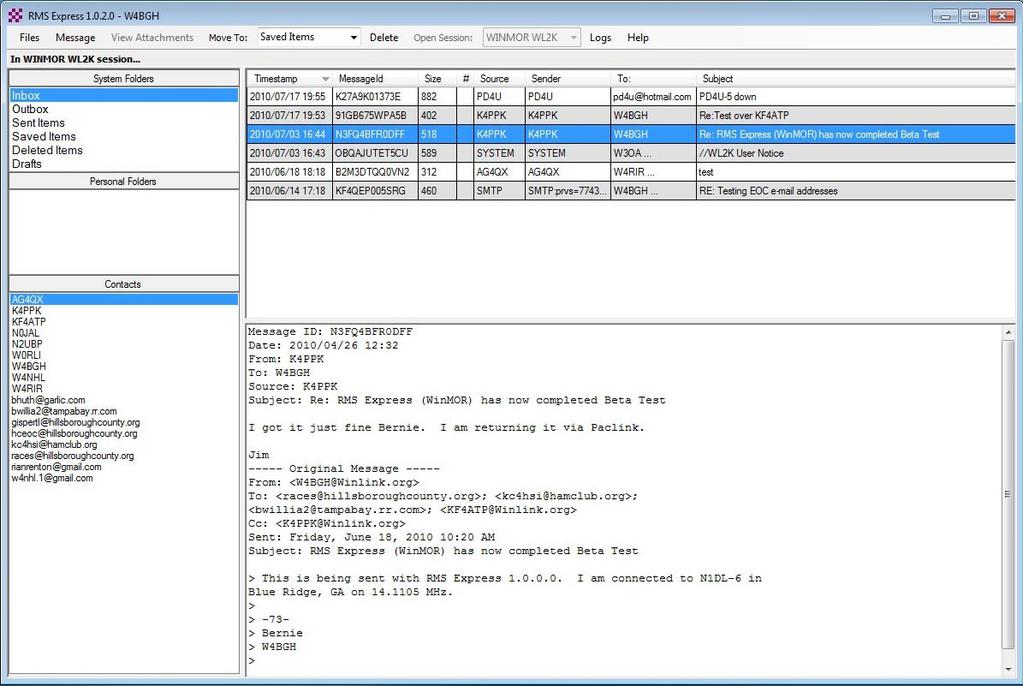

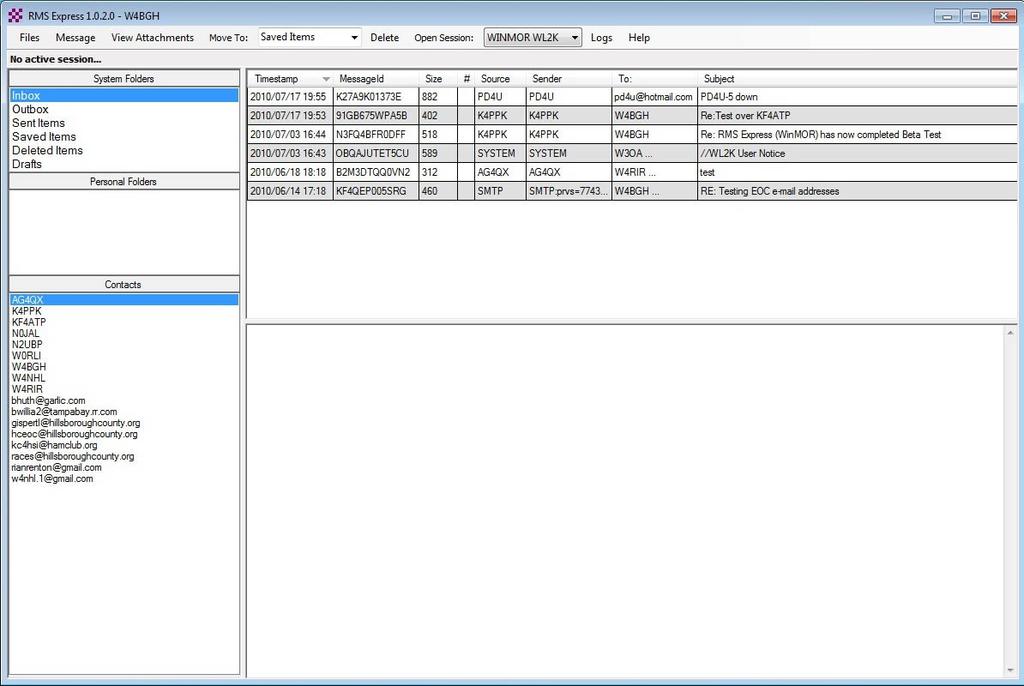

69 Read the Received
