1 STIGA VILLA SENATOR CLASSIC

2 Typ Villa Senator Typ Typ Typ

3 J I

4 K L

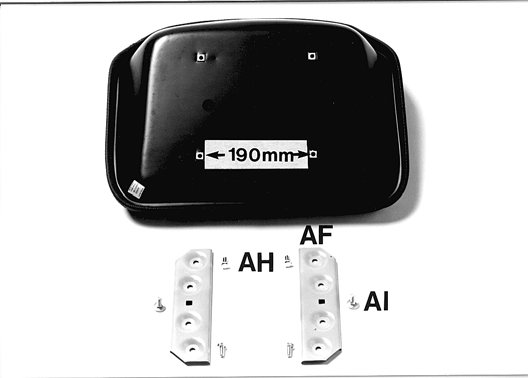

5 SE SVENSKA ALLMÄNT Denna symbol betyder VARNING. Personskada och/eller egendomsskada kan bli följden om inte instruktionerna följs noga. SYMBOLER Följande symboler finns på maskinen för att påminna Er om den försiktighet och uppmärksamhet som krävs vid användning. Symbolerna betyder: Varning! Läs instruktionsbok och säkerhetsmanual före användning av maskinen. Varning! Se upp för utkastade föremål. Håll åskådare borta. Varning! Använd alltid hörselskydd. Varning! Denna maskin är ej avsedd att köras på allmän väg. MONTERING För att undvika skador på personer och egendom, försök inte starta motorn förrän alla åtgärder under MONTERING har utförts. TILLBEHÖRSPÅSE Med maskinen bifogas en plastpåse innehållande: Pos Ant. Benämning Dimension AC 1 Tändstiftshylsa AD 1 Vridpinne för d:o AF 2 Sitsadapter AG 2 Låsratt AH 4 Skruv 5/16" x 16 AI 2 Vagnsbult 8 x 20 AJ 2 Planbricka 8.4x22x1.5 AK 1 Spännstift 6 x 36 AL 1 Shimsbricka 16x38x0.5 AM 1 Shimsbricka 16x38x1.0 AP 1 Draganordning (Senator) SITS Skruva fast de båda sitsadapterna AF på sitsens undersida med skruvarna AH. Glöm inte att först placera vagnsbultarna AI i de fyrkantiga mittenhålen (fig 1, 3). Beroende på vilken typ av sits som används, skall adapterna vändas så att avståndet mellan vagnsbultarna alltid blir 207 mm (fig 2, 4). Skruva fast sitsen på maskinen med hjälp av planbrickorna AJ och låsrattarna AG. RATT För att kompensera eventuellt axialspel skall shimsbrickorna AL och/eller AM användas mellan övre och nedre rattröret (fig 6). Kontrollera före montering av spännstiftet hur många brickor som behövs. Ratten skall monteras så att rattknoppen kommer i läge kl. 10 (se fig 5), (gäller Senator). Montera ratten på rattstången med spännstiftet AK (fig 6). DRAGANORDNING (Senator) #1: Montera draganordningen AP under ljuddämparen. Använd befintlig skruv som håller ljuddämparen (fig 22). #2: Skruva fast draganordningen K i de båda hålen på undersidan av bakaxeln med hjälp av skruvarna L (fig 22). Drag åt skruvarna ordentligt. MOTORHUV Lossa skruven som låser främre delen av motorhuven till chassit. Häkta därefter av de tre gummistropparna D och E (fig 7). Lyft bort motorhuven snett uppåt/bakåt. Före användning - montera den svarta motorluckan på motorhuven. 6

6 SVENSKA SE BATTERI Maskinen får inte användas utan att motorhuven är monterad. Risk för brännskador och klämskador föreligger. Batteriet är ett ventilreglerat batteri med 12 V nominell spänning. Batteriet är fullständigt underhållsfritt. Inga kontroller av elektrolytnivå eller påfyllningar behöver utföras. Vid leverans finns batteriet i tillbehörskartongen. Före första användning måste batteriet fulladdas. Batteriet ska alltid förvaras fulladdat. Om batteriet förvaras utan laddning under längre tid än 10 dagar kan batteriet ta skada. Om maskinen inte ska användas under en längre tid (mer än 1 månad) ska batteriet laddas och sedan förvaras urkopplat på en sval och säker plats. Ladda upp batteriet helt innan återinstalleringen. Batteriet kan laddas på två sätt: 1. Via en batteriladdare (rekommenderas). Det måste vara en laddare med konstant spänning. Batteriet kan skadas om en batteriladdare av standardtyp (för syrabatterier) används. Stiga rekommenderar en batteriladdare med artikelnummer som kan beställas av auktoriserade återförsäljare. 2. Man kan också låta motorn ladda batteriet. Det är då mycket viktigt, framför allt vid första starten samt när maskinen inte använts under en längre tid, att man låter motorn vara igång kontinuerligt under minst 45 minuter. Kortslut inte batteriets poler. Gnistor uppstår som kan orsaka brand. Bär inte smycken av metall som kan komma i kontakt med batteripolerna. I händelse av skador på batterihöljet, lock, poler eller ingrepp på listen som täcker ventilerna ska batteriet bytas ut. Om batteripolerna är oxiderade skall dessa rengöras. Rengör batteripolerna med en stålborste och smörj in polerna med fett. Placera batteriet på avsedd plats under motorhuven (fig 8) och anslut batterikablarna. OBS! För att undvika skador på motor och batteri skall alltid den positiva batterikabeln (+) anslutas till batteriet först. Kör inte motorn när batteriet är bortkopplat. DÄCKSTRYCK Kontrollera lufttrycket i däcken. Rätt lufttryck: Fram: 0,4 bar (6 psi) Bak: 1,2 bar (17 psi) TILLBEHÖR För montering av klippaggregat/tillbehör, se separat monteringsanvisning som bifogas respektive tillbehör. REGLAGE Punkt 1-12, se figur REDSKAPSLYFT Spak för att höja upp frontmonterade tillbehör till transportläge. 2. FÄRDBROMS/KOPPLING Pedal som kombinerar både färdbroms och koppling. Tre lägen: 1. Pedalen uppsläppt - framdrivningen inkopplad. Maskinen rör sig om växel är ilagd. Färdbromsen inte aktiverad. 2. Pedalen till hälften nedtrampad - framdrivningen frikopplad, växling kan ske. Färdbromsen inte aktiverad. 3. Pedalen helt nedtrampad - framdrivningen frikopplad. Färdbromsen fullt aktiverad. 4. PARKERINGBROMS Spak för att aktivera den mekaniska parkeringsbromsen. Trampa ned pedalen i botten. För parkeringsbromsen åt höger och släpp därefter pedalen. Parkeringsbromsen kopplas ur vid ett lätt tryck på pedalen. Den fjäderbelastade bromsspaken förs då automatiskt åt sidan. 5. KRAFTUTTAG (IN) Spak för inkoppling av kraftuttag för drivning av frontmonterade tillbehör. Två lägen: 7

7 SE SVENSKA 1. Spaken i nedre läget - kraftuttaget urkopplat. 2. Spaken i övre läget - kraftuttaget inkopplat. Spaken spärras i detta läge om en person, vägande mer än 30 kg, sitter på sitsen. 6. KRAFTUTTAG (UR) Fjäderbelastad spak för urkoppling av kraftuttaget. Tryck in knappen för att koppla ur kraftuttaget. 7. SITSFJÄDRING Vridreglage för steglös inställning av sitsfjädringen. Justeras efter förarens vikt. 1. Vridning moturs - fjädringen blir mjukare. 2. Vridning medurs - fjädringen blir hårdare. För hårt åtdragen fjädring kan medföra att spaken för inkoppling av kraftuttaget (5) inte kan spärras i övre läget. Anm. Skruvförbanden i sitsfjädringen får aldrig dras åt så hårt att rörligheten i funktionen går förlorad. 8. VÄXELSPAK Spak för att välja någon av växellådans fem lägen framåt ( ), neutral (N) eller back (R). Vid växling från neutralläge till framåt alt. bakåt, måste växelspaken först lyftas uppåt. Pedalen måste vara nedtrampad vid växling. OBS! Var noga med att maskinen står helt stilla innan växling från backläge till framåt eller tvärtom sker. Om en växel inte går att få i direkt, släpp upp och trampa ned pedalen igen. Lägg i växeln på nytt. Tvinga aldrig i en växel! 11. GAS/CHOKEREGLAGE Reglage för inställning av motorns varvtal samt för att choka motorn vid kallstart. 1. Tomgång. 2. Fullgas - vid användning av maskinen bör alltid fullgas användas. Fullgasläget placerat cm från spårets nederkant. 3. Choke - för start av kall motor. Chokelägetplaceratlängstnedispåret. 12. STARTNYCKEL Tändningslås som används för att starta och stoppa motorn. Tre lägen: STOP 1. Stoppläge - motorn är kortsluten. Nyckeln kan tas bort. 2. Körläge (utan symbol). START 3. Startläge - den elektriska startmotorn aktiveras när nyckeln vrids till det fjäderbelastade startläget. När motorn startat, låt nyckeln återgå till körläge. ANVÄNDNING AV MASKINEN ANVÄNDNINGSOMRÅDEN - VILLA Maskinen får endast användas för följande arbeten med angivna STIGA original tillbehör: 1. Gräsklippning Med klippaggregat (85M) eller (102M). 2. Sopning Med sopaggregat Dammskydd rekommenderas. 3. Snöröjning Med snöblad Snökedjor och hjulvikter rekommenderas. 4. Gräs- och lövuppsamling Med bogserad uppsamlare (30") eller (42"). 5. Gräs- och löv transport Med transportkärra , Maskinens draganordning får belastas med en vertikal kraft av maximalt 100 N. Påskjutskraften från bogserade tillbehör får, i draganordningen, vara maximalt 500 N. FÖRE START Före start skall denna bruksanvisning samt bifogade trycksak "SÄKER- HETSFÖRESKRIFTER" läsas noga. 8

8 SVENSKA SE FYLL BENSINTANKEN Använd alltid ren blyfri bensin. Oljeblandad 2-taktsbensin får ej användas. OBS!Tänkpåattvanligblyfribensinärenfärskvara, köp inte mer bensin än vad som kan användas inom 30 dagar. Med fördel kan även miljöanpassad bensin, så kallad alkylatbensin användas. Denna typ av bensin har en sammansättning som är mindre skadlig för både människor och natur. Bensin är mycket brandfarligt. Förvara bränslet i behållare speciellt gjorda för detta ändamål. Fyll endast på bensin utomhus och rök inte under påfyllningen. Fyll på bränsle innan motorn startas. Ta aldrig av tanklocket eller fyll på bensin när motorn är igång eller fortfarande är varm. KONTROLLERA MOTORNS OLJENIVÅ Vevhuset är vid leverans fyllt med olja SAE 30. Kontrollera oljenivån före varje klippning. Maskinen skall stå plant. Lossa oljemätstickan och torka därefter av den. För ner den helt och skruva fast den. Skruva loss och dra upp den igen. Avläs oljenivån. Fyll på olja upp till FULL -markeringen om nivån är under detta märke (fig 9). SÄKERHETSSYSTEM Denna maskin är utrustad med ett säkerhetssystem som består av: - en brytare på växellådan - en brytare i sitsfästet - en utbytbar, elektronisk säkerhetsmodul som styr systemet För att starta maskinen krävs: - växelspaken i neutralläge - föraren sitter på sitsen - inkopplingsspaken för kraftuttaget i nedre läget (= kraftuttaget frikopplat) Före varje användning skall säkerhetssystemets funktion alltid kontrolleras! på kroppen - motorn skall stanna. - starta motorn på nytt, sitt på sitsen, koppla in kraftuttaget, lätta på kroppen - kraftuttaget skall frikopplas. Fungerar inte säkerhetssystemet får maskinen inte användas! Lämna maskinen till en serviceverkstad för översyn. START AV MOTOR 1. Öppna bensinkranen (fig 10). 2. Se till att tändstiftskabeln sitter på plats. 3. Kontrollera att kraftuttaget är urkopplat. 4. Ställ växelspaken i neutralläge. 5. Kallstart - ställ gasreglaget i chokeläge. Varmstart - ställ gasreglaget på fullgas (1-1.5 cm över chokeläget). 6. Trampa ned pedalen i botten. 7. Vrid om startnyckeln och starta motorn. 8. När motorn startat, för gasreglaget successivt till fullgas om choke har använts. 9. Vid kallstart belasta inte maskinen omedelbart efter start utan låt motorn gå några minuter. Då hinner oljan värmas upp. STOPP Frikoppla kraftuttaget. Lägg i parkeringsbromsen. Låtmotorngåpåtomgång1-2minuter. Stanna motorn genom att vrida om startnyckeln. Stäng bensinkranen. Speciellt viktigt om maskinen skall transporteras på ex.vis en släpkärra. Om maskinen lämnas utan tillsyn tag bort tändstiftskabeln från tändstiftet. Tag även bort startnyckeln. Motorn kan vara mycket varm omedelbart efter stopp. Vidrör inte ljuddämpare, cylinder eller kylflänsar. Detta kan orsaka brännskador. KÖRTIPS Var noga med att rätt oljemängd finns i motorn vid körning i sluttningar (oljenivån på FULL ). Kontrollera på följande sätt: - starta motorn, sitt på sitsen, lägg i en växel, lätta 9

9 SE SVENSKA Var försiktig i sluttningar. Inga plötsliga start eller stopp när Ni åker uppför eller nedför en sluttning. Kör aldrig tvärs över en sluttning. Kör uppifrån ochnedochnedifrånochupp. Vid färd nedför sluttning större än 20 kan bakhjulen lätta från marken. Klippaggregatet hindrar dock maskinen från att tippa över framlänges. Maskinen, med monterade original tillbehör, får köras i maximalt 10 lutning oavsett riktning. Minska hastigheten i sluttningar och vid skarpa svängar för att förhindra att maskinen välter eller att Ni tappar kontrollen över maskinen. Gör inte fullt rattutslag vid körning på högsta hastighet och full gas. Maskinen kan välta. Håll händer och fingrar borta från kedja och sitskonsol. Klämrisk föreligger. Kör aldrig utan motorhuv. Vid användning - kör alltid motorn på fullgas. UNDERHÅLL Inga serviceåtgärder får vidtas på maskinen om inte: -motorn stoppats -tändningsnyckeln tagits bort -tändkabeln tagits bort från tändstiftet -parkeringsbromsen är ilagd -kraftuttaget är urkopplat RENGÖRING För att minska brandfaran: - håll motor, ljuddämpare, batteri och bränsletank rena från gräs, löv och olja. - kontrollera regelbundet att inget oljeoch/eller bränsleläckage förekommer på maskinen. OBS! Om högtryckstvätt används, rikta inte strålen direkt mot transmissionen. OLJEBYTE MOTOR Byt olja första gången efter 5 timmars körning, sedan var 50:e körtimme eller en gång per säsong. Byt olja när motorn är varm. Använd olja av bra kvalitet (serviceklass SE, SF eller SG). Motoroljan kan vara mycket varm om den avtappas direkt efter stopp. Låt därför motorn svalna några minuter innan oljan avtappas. 1. Luta klipparen åt vänster. 2. Skruva bort oljeavtappningspluggen F (fig 11). Den sitter på motorns vänstra sida, (maskinen sedd bakifrån). Låt oljan rinna ut i ett kärl. Undvik att få olja på kilremmarna. 3. Skruva tillbaka oljepluggen. 4. Tag bort oljemätstickan och fyll på ny olja. Oljemängd: Classic - 1,1 liter. Senator - 1,4 liter. Oljetyp sommar: SAE-30 (SAE 10W-30 kan också användas. Oljeförbrukningen kan dock öka något om 10W-30 används. Kontrollera därför oljenivån oftare om denna typ av olja används). Oljetyp vinter: SAE 5W-30 (finns ej denna olja, använd SAE 10W-30) Använd inga tillsatser till oljan. Fyll inte på för mycket olja. Det kan resultera i att motorn överhettas. Kontrollera oljenivån efter varje påfyllning. Nivån skall nå upp till FULL. SMÖRJNING Maskinen har tre smörjnipplar G på bakaxeln som smörjes med universalfett var 25:e körtimme (fig 12-13). Samtliga plastlager (bakhjuls-, styrskive-, pedaloch rattstångslager samt wirerullar) smörjes med universalfett ett par gånger per säsong. Kraftuttags- och kopplingsspännarmarnas infästning smörjes med universalfett ett par gånger per säsong. Fetta in styrwiren regelbundet. Viktigt för wirens livslängd. Drivkedja H (fig 18) och övriga mekaniskt påverkade leder smörjes med olja ett par gånger per säsong. Växellådan och differentialen är fyllda med fett 10

10 SVENSKA SE vid leverans från fabriken. Om de inte öppnas (får endast utföras av fackman), skall normalt ingen påfyllning av fett ske. LUFTFILTER Viktigt!Köraldrigmotornutanattluftrenarenär monterad. Rengör förfiltret I var 3:e månad eller var 25:e driftstimme beroende på vilket som först inträffar (fig 14). Rengör pappersfiltret J årligen eller var 100:e driftstimme beroende på vilket som först inträffar (fig 14). OBS! Rengör oftare om maskinen arbetar på dammig mark. 1. Tag bort luftfiltrets skyddskåpa och skumplastfiltret (förfiltret). 2. Tvätta förfiltret i flytande diskmedel och vatten. Kramadettorrt.Hällliteoljapåfiltretochkrama in oljan. 3. Lossa och tag bort muttern som håller pappersfiltret. Lyft ur pappersfiltret och rengör luftfilterhuset noggrant för att förhindra att smuts kommer ner i förgasaren. 4. Rengör pappersfiltret så här: Knacka det lätt mot en plan yta. Om filtret är mycket smutsigt, byt ut det. 5. Montera ihop i omvänd ordning. Petroleumbaserade lösningsmedel, som t ex fotogen, får inte användas vid rengöring av pappersfiltret. Dessa lösningsmedel förstör filtret. Använd inte tryckluft vid rengöring av pappersfiltret. Pappersfiltret får inte oljas in. KYLLUFTINTAG Motorn är luftkyld. Ett tilltäppt kylsystem skadar motorn. Minst en gång om året eller var 100:e arbetstimme skall motorn rengöras. Tag bort fläktkåpan. Rengör cylinderns kylflänsar, fläkten och det roterande skyddsgallret (fig 15). Rengör oftare om Du klipper torrt gräs. TÄNDSTIFT Ett oljigt och nedsotat tändstift med brända elektroder gör motorn svårstartad. Rengör tändstiftet med metallborste (ej sandblästring) och återställ elektrodavståndet till 0.75 mm. Byt ut tändstiftet om elektroderna är alltför brända. För byte av tändstift finns i tillbehörspåsen en tändstiftshylsa AC och en vridpinne AD. Motorfabrikanten rekommenderar: Champion J19LM. FÖRGASARE Förgasaren är rätt inställd från fabrik och justering behöver normalt inte utföras. Om förgasaren trots allt behöver justeras, kontakta en servicestation. JUSTERING AV KRAFTUTTAG Om kilremmen till dubbelremskivan slirar när kraftuttaget är inkopplat, kan kilremmen spännas genom att skruva in muttern K på kraftuttagsstången (fig 16). BYTE AV KILREMMAR Använd alltid originalremmar till maskinen. De passar exakt och håller längst. När Du byter kilrem, lyft upp maskinens ena sida (förgasaren skall vara uppåt). Ställ en låda eller dylikt under framhjulet. Glöm ej att blockera det andra framhjulet så att maskinen ej kan rulla. Vrid bakhjulen till svängande läge. OBS! Skall maskinen lutas mer än 45 måste batteriet tas bort. KILREM MOTOR - DUBBELREMSKIVA 1. Lossa rembygeln L vid motorremskivan och vrid den åt sidan (fig 17). 2. Skruva loss och tag bort remstyrningen M vid dubbelremskivan. 3. Skruva loss och tag bort remstyrningen N på kraftuttagsspännrullen. 4. Tag bort kilremmen. 5. Sätt dit den nya kilremmen och montera ihop i omvänd ordning. 6. Rembygeln L vid motorremskivan skall när kilremmen är spänd, vara 3-5 mm från kilremmen. JUSTERING AV KEDJA Om kedjan är för slak kan den sträckas genom att muttern P skruvas ner på spännskruven. Sträck ej kedjan för hårt (fig 18). 11

11 SE SVENSKA JUSTERING AV KOPPLING Kopplingsstången skall justeras så att det blir ett spel i pedalen på 5-10 mm. Spelet i pedalen justeras med muttrarna Q. Skruvas muttrarna in på kopplingsstången så ökar spelet i pedalen (fig 19). JUSTERING AV STYRWIRE Efter några timmars körning skall styrwiren justeras. Spänn styrwiren genom att skruva in muttern R (fig 20). VIKTIGT! Styrwirens skruvände skall hållas fast under justeringen. Fatta med en skiftnyckel eller liknande i nyckelgreppet på skruvänden. Styrwiren skall justeras tills allt glapp försvinner. BYTE AV STYRWIRE Styrwiren är en förslitningsdetalj som måste bytas vid behov. 1. Demontera den trasiga styrwiren. 2. Fäst styrwirens mutterände med skruven S. Drag ej åt skruven helt (fig 20). 3. Lägg styrwiren i spåret på styrskivan och på linhjulen T och U. 4. Rulla på styrwiren medsols 1 varv på styrrullens inre halva (innanför hålet i styrrullen). 5. Tryck in den fastnitade tappen i hålet i styrrullen. 6. Rulla på styrwiren ytterligare 1 varv medsols på styrrullens yttre halva (utanför hålet i styrrullen). 7. Lägg på styrwiren på linhjulen V och X. 8. Lägg styrwiren i spåret på styrskivan och för in wirens skruvände genom hålet i den svetsade klacken på styrskivan. 9. Montera fjädern på skruvänden och fäst den med bricka och muttern R. 10. Placera linhållarna enl. bild och drag åt skruvarna. 11. Drag åt skruven S. 12. Spänn styrwiren genom att skruva in muttern R. VIKTIGT! Styrwirens skruvände skall hållas fast under justeringen. Fatta med en skiftnyckel eller liknande i nyckelgreppet på skruvänden. Styrwiren skall justeras tills allt glapp försvinner, samt fettas in. 13. Efter några timmars körning skall wiren justeras på nytt. 14. Spänn ej styrwiren för hårt. Det kan förorsaka onödigt slitage på styrwire, linhjul etc. JUSTERING AV BROMS Maskinen är utrustad med skivbroms på växellådan. Om ej tillräcklig bromsverkan erhålls när pedalen trampas ned, gör så här: Skruva in justermuttern A (fig 21). VIKTIGT! Bromsen får inte ligga an när pedalen är i uppsläppt läge. Efter justering, se till att kopplingen alltid aktiveras före bromsen. STIGA förbehåller sig rätten att förändra produkten utan föregående meddelande. 12

12 MOWING AHEAD GGP Sweden AB Box 1006 SE TRANÅS
